Как установить сабвуфер в машину? Схема подключения сабвуфера к усилителю

Звук стандартной магнитолы может не устраивать владельцев по причине некачественного воспроизведения низких частот. Услышать басы в полном объеме возможно только при подключении специального акустического устройства – сабвуфера. Алгоритм установки усилителя и сабвуфера в машину несложен, если правильно подобраны комплектующие, имеется верная схема и учтены нюансы самостоятельного монтажа.

Важно отметить, что подобная работа часто не требует особых навыков, а значит с ней сможет справиться любой владелец автомобиля, что особо приятно учитывая расценки на установку аудиосистемы в специализированных мастерских.

Что выбрать – активный сабвуфер или пассивный?

Чтобы понять необходимость использования активного или пассивного сабвуфера, нужно выяснить, в чем преимущества каждого варианта. Например:

  1. Пассивный саб представляет собой конструкцию из единого блока, с заключенными в нем несколькими динамиками. Для воспроизведения низкочастотного звука необходимо подключение сабвуфера к усилителю. Преимущество пассивного варианта в относительно низкой стоимости. Минус в обязательном дополнительном месте из-за необходимости подключения связующих конструкций – усилителя и фильтра;
  2. Активный сабвуфер – это готовый к подключению акустический блок с усилителем и фильтром частот. Несомненными плюсами такого устройства является то, что ему не требуется дополнительного пространства, у него широкий диапазон настроек, а также его просто подсоединить к штатной автомагнитоле. Но его стоимость существенно выше.

Как видите, у нас есть два равнозначных варианта. Поэтому перед установкой сабвуфера имеет смысл точно представить, что мы хотим получить в итоге, какой суммой денег планируем пожертвовать и как можно будет разместить саб в автомобиле.

Динамики для сабвуфера

Перед тем как подключить колонки и сабвуфер к усилителю, важно выбрать динамики. Вкусы на счет автомобильной стереосистемы у владельцев разные. Громко звучащая музыка у подростка, только, что получившего права станет утомительной для любителя спокойного звучания. Дополнительные и фронтальные басы сабвуфера усиливаются или звучат тише за счет динамиков разного размера. Предлагаемый диапазон – от 6 до 15 дюймов. Что выбрать:

  • Диаметр динамиков до 10 дюймов не даст богатого звучания. Они подойдут для автолюбителя, который не готов тратить больших денег, и не стремится к громкому и объемному звуку;
  • Динамики от 10 до 15 дюймов являются золотой серединой, и дают насыщенное звучание по приемлемой цене;
  • Динамики более 15 дюймов используются для соревнований по автозвуку. Высокая громкость и очень мощное звучание делает их не самым лучшим вариантом для семейного автомобиля. Также нельзя не отметить, что громкость допустимая для соревнований по автозвуку часто не соответствует действующему законодательству, да и в установке такие динамики вызывают проблемы своими размерами.

Также рекомендуем ознакомиться с нашим рейтингом автомобильных сабвуферов.

Где установить сабвуфер?

Небольшое пространство багажника может стать проблемой для подключения сабвуфера. Особенно для пассивной модели. Подобная ситуация часто встречается в седанах. У авто этого типа, лучшее место для установки сабвуфера – задняя полка или подлокотники. Минивэн или хэтчбек имеют достаточно места в багажнике, поэтому вопрос поиска места для сабвуфера – отпадает сам собой.

Как подключить сабвуфер к усилителю?

Для того чтобы подключить сабвуфер к усилителю и аудиосистеме автомобиля понадобятся следующие инструменты:

  • Плоскогубцы и кусачки;
  • Провода для подключения сабвуфера и усилителя – силовые и соединительные кабели, тюльпаны;
  • Пластиковые стяжки;
  • Набор гаечных ключей;
  • Нож и изолирующие материалы.

Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля.

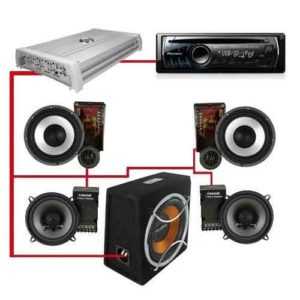

Схема подключения сабвуфера и усилителя

Как правило, в комплектации к устройству любого типа прилагается доступная схема подключения подключения сабвуфера к усилителю или автомагнитоле. Например, для пассивного сабвуфера:



Или для активного:

В зависимости от сложности модели, установка займет от 1 до 3 часов работы.

Как подключить пассивный сабвуфер к усилителю?

До начала монтажа, клеммы с АКБ снимают во избежание короткого замыкания. После, следует найти технологическое отверстие, соединяющее подкапотное пространство и салон. Как правило, оно закрыто заглушкой, а на отечественных авто отсутствует вовсе. Тогда его придется просверлить. Если предполагается устанавливать сабвуфер в багажное отделение, отверстие делают и там. Так как кабель пройдет через весь салон, придется снять обшивку или накладки на пороги – все индивидуально. Далее, инструкция:

  1. Подключают питание от аккумулятора к усилителю в багажном отсеке согласно полярности. Силовой провод следует заранее вставить в гофрированный рукав – именно по его диаметру должно быть просверлено отверстие. Кроме того, его необходимо оснастить предохранителем;
  2. Далее, провод усилителя соединяют с магнитолой. Сначала демонтируют ее корпус, обнажая места соединения проводов. Для подключения используются тюльпаны, которые вставляются в соответствии с цветами разъемов;
  3. Чтобы добиться одновременного включения магнитолы и сабвуфера, требуется укомплектовать конструкцию усилителя плюсовым проводом, который соединяется клеммой с проводом питания магнитолы;
  4. Последний этап – соединение усилителя и непосредственно сабвуфера. До того как подключить сабвуфер к двух- или четырехканальному усилителю, следует органично разместить мощности внутри багажника или салона и подключить каждую колонку к соответствующему входу.

Конденсатор необходим для усилителя мощностью более 400 Вт. Для менее мощных моделей, его можно не использовать. Стоит помнить, что использование очень мощных усилителей приведет к быстрой разрядке аккумулятора.

К слову, если вас не устраивают модели, которые изготавливают иностранные и отечественные компании, можно изготовить пассивный сабвуфер самостоятельно.

Читайте также:

Как подключить активный сабвуфер к усилителю?

Учитывая компактность системы (встроенного усилителя и сабвуфера) кажется простым и подключение. Однако, это не так. Рассмотрим, как подключить активный сабвуфер к усилителю:

  1. Монтаж начинается с подключения силового провода к аккумулятору напрямую мостом к плюсовой клемме. Сечение кабеля должно быть большим;
  2. Цепь подключения силового кабеля предусматривает предохранитель для экстренного отключения системы от АКБ, в случае короткого замыкания. Обязательное расположение предохранителя в подкапотном пространстве, рядом с аккумулятором;
  3. Минусовой кабель усилителя цепляют к авто в удобной точке. Таким образом провод «-» располагается между массой кузова и сабвуфером.

Отдельные разъемы активного сабвуфера делают установку проще – достаточно прокладки коаксиального кабеля и соединение его концов с выходом автомагнитолы и звукопреобразователя. На приборе они обозначены SubOut и Lineln, соответственно.

Нюансы подключения сабвуфера к усилителю

Ввиду разных моделей автомагнитол, у автолюбителей часто возникают вопросы, касаемо индивидуальной модели и/или особенностей авто. Например:

Можно ли подключать сабвуфер (в данном случае пассивный) без дополнительной покупки усилителя?

Причиной вопроса кроме экономии также может стать недостаток свободного места в багажнике или в салоне. Ответ – в зависимости от сопротивления низким частотам магнитолы. Если оно меньше 4 Ом, то возможна перегрузка выхода усилителя, отчего неизбежно возникновение короткого замыкания.

Как подключить сабвуфер к усилителю магнитолы с отсутствием линейного выхода?

Такие модели (без тюльпанов) популярны, так как стоят недорого. Тем не менее когда владелец решает изменить и модернизировать акустическую систему, он сталкивается с необходимостью менять магнитолу. Этого можно не делать. Достаточно приобрести адаптер высокого уровня, конвертирующий сигнал. Устройство подключается к выходу магнитолы. На нем уже присутствует линейный сигнал на усилитель. Также адаптер имеет возможность настройки, чтобы звук выходил без искажения.

Как подключить усилитель и сабвуфер в машине через кроссовер?

Устройство играет роль фильтра, разделяя частоты по диапазонам, улучшая качество звучания. Кроссоверы бывают следующих типов: активные, пассивные, а также на одно- и двухполосные. Варианты имеют собственные преимущества и недостатки. Располагают их следующим образом:

  • Пассивные кроссоверы подключают перед динамиками. Достаточно одного усилителя;
  • Активные фильтры располагают перед автоусилителями (несколькими). Динамики подключаются к усилителю сабвуфера отдельным канальным проводом.

Цена активного кроссовера (адаптера) выше, чем пассивного ввиду возможности точного воспроизведения срезов частот.

Как подключить два сабвуфера к усилителю?

Для подключения необходимо соединить провода двух сабвуферов “+” к “+” и “-” к “-“. При этом крайне важно, чтобы сабвуферы были одинаковыми, или как минимум тщательно подобраны друг к другу по характеристикам.

Как подключить сабвуфер к 4 канальному усилителю?

Подключение сабвуфера к четырехканальному усилителю, в большинстве случаев проходит по стандартной схеме. Просто под сабвуфер выделяется специальный канал, который оптимизирован под передачу низких частот.

Как подключить сабвуфер к усилителю? Итоги

Подключение сабвуфера к усилителю – ответственная задача. Важно соблюсти технику безопасности, чтобы не допустить короткого замыкания. То есть обесточить аккумуляторные клеммы. Не менее важно использовать качественные комплектующие – провода, изолирующие материалы, уплотнители и прочее.

automonth.ru

Как подключить сабвуфер к усилителю в автомобиле?

Наличие сабвуфера может существенно улучшить работу акустической системы автомобиля, но это будет возможно только при правильном подключении к усилителю. К сожалению, данная операция далеко не так проста, как кажется многим. Для того чтобы все правильно работало необходимо учесть ряд достаточно важных параметров. В этой статье мы попробуем разобраться, как правильно подключить сабвуфер к усилителю.

Прежде чем начать подключение активного и пассивного сабвуфера к усилетелю имеет смысл сопоставить значения RMS (мощности, при которой оборудование может работать с реальным звуковым сигналом в течение часа без повреждений) сабвуфера и усилителя. Подбирать оборудование нужно таким образом, чтобы этот параметр усилителя был выше, чем у сабвуфера. В противном случае возможно превышение допустимого уровня мощности (клип), что является одной из наиболее распространенных видов поломки динамиков.

Для оптимальной работы мощности усилителя и сабвуфера должны быть примерно равны.

Что нужно для подключения?

Для подключения сабвуфера к усилителю, в первую очередь необходимо удостовериться в том, что у Вас есть все необходимое. Для установки сабвуфера и усилителя в машину понадобится:

  • Набор клемм и разъемов;
  • Конвертер вывода звука;
  • Линейный предохранитель;
  • Переключатель для удаленного питания;
  • Конденсатор;
  • Комплект проводов для подключения сабвуфера и усилителя, которые подбираются под конкретную акустическую систему.

Чтобы приобрести нужный комплект проводов достаточно просто обратиться в любой магазин, торгующий звуковыми системами для автомобилей, и укажите им модели вашей машины и магнитолы.

Длина проводов определяется в зависимости от выбранной схемы подключения сабвуфера к усилителю.

Проводка проводов

Перед установкой сабвуфера и усилителя необходимо определиться с тем, где именно будет располагаться автоусилитель. В выбранное место нужно положить конец провода питания, и проложить его под капотом автомобиля. Для этого понадобится отмерить провод с запасом в тридцать сантиметров.

В некоторых машинах уже предусмотрены отверстия с резиновыми или пластиковыми вставками, которые предназначены именно для проводки акустической системы. Если отверстия необходимо просверлить, то нужно соблюдать крайнюю осторожность для того, чтобы не повредить важных узлов и деталей. В некоторых местах проводку нужно дополнительно защитить изолентой.

Питание усилителя

Теперь необходимо обеспечить питание для автоусилителя. Для этого понадобится отсоединить от аккумулятора кабеля питания автомобиля и присоединить к нему провод питания усилителя. После этого, не подключая кабель питания к аккумулятору нужно вставить его в предохранитель соответствующей силы тока, и только после этого присоединить к аккумулятору.

Заземление

Следующим этапом установки сабвуфера и усилителя в машину будет подведение заземления. Для этого необходимо присоединить выбранный провод к усилителю и от него к участку голого (обезжиренного, неокрашенного и без следов коррозии) металла. Перед подсоединением провода стоит отшлифовать выбранный участок. Чаще всего просто откручивается один из болтов сиденья, к нему прикрепляется провод заземления, а болт закручивается.

Подключение усилителя к магнитоле

Естественно подключение сабвуфера через усилитель было бы бессмысленным без источника звука, которым является автомагнитола.

В первую очередь необходимо обеспечить удаленное питание. В неоригинальных автомобильных магнитолах, как правило, есть синий провод, который можно просто обрезать и подключить вместо него кабель подходящей длины.

В том случае, если у вас оригинальная магнитола, нужно купить подходящий переключатель и найти место, в котором вы его разместите и выполнить следующие действия:

  1. Протянуть к переключателю провод от усилителя;
  2. Разрезать его надвое;
  3. Подключить концы провода к двум клеммам;
  4. Проведите отрезанную часть провода обратно, оставив запас в 30 см.

Далее необходимо будет подключить конденсатор, который предотвратит скачки напряжения из-за использования подсветки в сочетании с мощными басами. Конденсатор должен располагаться как можно ближе к усилителю использовав его заземление.

Чтобы конденсатор выполнял свою функцию его нужно зарядить. Для этого необходимо использовать резистор с сопротивлением в 1кОм. Зарядка займет всего несколько секунд, но лучше не трогать ничего голыми руками. Проверка заряда конденсатора осуществляется при помощи вольтметра, который должен показать около двенадцати Вольт.

Читайте также:

Далее нужно подключить сигнальные провода от линейных выходов магнитолы. Их количество может доходить до шести, хотя в мультимедийных центрах может быть и больше. Выбираем соответствующие выходы и подключаем их к усилителю при помощи межблочных кабелей. Для двух и четырехканальных моделей необходимы соответствующие межблоки.

Если у магнитолы всего одна пара линейных выходов, а используемый автоусилитель имеет четыре канала, необходимо использовать Y-адаптеры. Однако большинство современных усилителей имеют возможность параллельного подключения входов, что позволяет обойтись и без них.

Подключение сабвуфера к усилителю

Для того чтобы подключить сабвуфер к усилителю нам понадобится конвертер вывода звука – небольшая коробочка с двумя RCA выходами и 4 проводами. Два провода используются для подключения динамика, оставшиеся можно просто убрать из виду. Провода для выхода RCA, подключаются к усилителю.

Как подключить сабвуфер к одноканальному усилителю

Подключение сабвуфера к одноканальному усилителю является достаточно простой операцией. Нужно припаять «+» и «-» выхода к «+» и «-» сабвуфера.

Несколько сложнее подключение нескольких пассивных сабвуферов. Для этого используются параллельные или последовательные схемы. Однако при этом необходимо правильно рассчитать сопротивление.



Как подключить сабвуфер к двухканальному усилителю

Подключение осуществляется «мостом» — этот способ отлично работает практически со всеми двухканальными усилителями, к которым нужно подключить один сабвуфер. Для этого необходимо взять «+» от одного канала и «-» от другого, которые мы подключаем непосредственно к сабвуферу.

Важным моментом является то, что при данном подключении сопротивление должно быть не менее четырех Ом. Кроме того, нужно учитывать, что в таком случае произойдет суммирование выходной мощности каналов.

Если у усилителя можно переключать моно и стерео режим, то можно просто подключить провода к «+» и «-» одного канала. В том случае, если необходимо подключить 2 сабвуфера к усилителю, то нужно просто развести их по разным каналам.

Также важно помнить о том, что для корректной работа сабвуфера необходимо включить LPF фильтр который обрежет частоты выше 50-100 Hz.

Как подключить сабвуфер к четырехканальному усилителю

Классикой подключения автомобильной акустики к четырехканальному усилителю является схема с двумя динамиками и одним сабвуфером.

Итак, как в таком случае подключить сабвуфер и колонки к усилителю?

Стандартным вариантом будет подключение двух колонок и одного сабвуфера. Каждая колонка подключается к отдельному каналу, в то время как сабвуфер устанавливается мостом. Важным моментом является то, что колонки должны будут подключены к фронтальным каналам, а сабвуфер к тыловым.

Также возможно разведение двух сабвуферов по отдельным тыловым каналам.

jeepclubspb.ru

Как подключить к автомагнитоле усилитель и сабвуфер самостоятельно

Как подключить усилитель и сабвуфер к автомагнитоле

Многие владельцы автомобилей прекрасно знают, как недёшево обходится их укомплектование различными аксессуарами и техническое обслуживание. Кто-то в целях экономии, а кто-то из любви к технике, старается делать своими руками всё, что не требует применения специального дорогостоящего оборудования.
Инструкция и видео на страницах нашего сайта, расскажут вам, как подключить сабвуфер и усилитель к автомагнитоле. Этот вопрос читатели задают наиболее часто.

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля.
Итак:

  • Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
  • В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В.
    Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
  • Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт.
    Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Критерии подбора усилителя

Как и любая другая техника, автомагнитола имеет определённые характеристики. Если учесть, что она подключается и работает в одной системе с другим оборудованием, их показатели должны максимально подходить друг к другу для совместной эксплуатации.
Поэтому, перед тем, как усилитель подключить к автомагнитоле, тщательно изучите и сопоставьте данные:

  • Одной из наиболее важных технических характеристик усилителя, является единица мощности на один канал. Так вот, при покупке усилителя, этот показатель необходимо сопоставить с соответствующими показателями остального оборудования.
  • Вам обязательно нужно знать, какова номинальная мощность вашей тыловой акустики, а так же динамика сабвуфера(см.Как сделать сабвуфер: дельные советы). Их показатели мощности должны немного превышать мощность одного канала усилителя.
    Это позволит получить максимально качественный звук. К тому же, подобное распределение мощностей предупредит перегрузку динамиков, и хрипеть они точно не будут.
  • Ещё одна важная характеристика усилителя – это сопротивление нагрузке. Нагрузкой для усилителя является акустическая система.
    Поэтому данная характеристика должна быть равной у динамиков и усилителя (например: а там, и там 4 Ом). Вполне нормально, если сопротивление нагрузке у динамиков будет несколько больше.
  • Но если окажется наоборот, есть все шансы, что в процессе эксплуатации и усилитель, и динамики выйдут из строя. Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц – 20 КГц.
    Хорошо, если этот диапазон будет ещё больше.

В современных автомобильных усилителях предусмотрен такой элемент, как кроссовер. Он позволяет работать усилителю в различных режимах, а так же частотах различного диапазона.
Иногда в них предусмотрен линейный транзитный выход, который позволяет подключить к нему, если это необходимо, ещё один усилитель.

Какой выбрать усилитель, если установлен сабвуфер

Существуют различные модификации этих приборов, и их выбор осуществляется в зависимости от конфигурации конкретной звуковой системы:

  • Допустим, у вас установлен сабвуфер. В этом случае нужен двухканальный усилитель, и приобретая его, необходимо убедиться, что он может работать при мостовом способе подключения. Кстати, таких усилителей большинство.

Мостовое подключение усилителя к сабвуферу

  • Мостовое подключение означает, что оба канала усилителя работают на один динамик сабвуфера. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.
  • Специалисты по автозвуку нередко прибегают к определённым хитростям. Можно заставить оба канала работать как одно целое, суммируя сигнал на выходе. Такое подключение используется при подаче сигнала на сабвуфер со сдвоенной звуковой катушкой.
  • В таком случае, выходы каналов, с обязательным соблюдением полярности, соединяются с обмотками сабвуфера. Ну а если у него обмотка в единственном числе, используются специальные сумматоры.
    В итоге, получается моносигнал, сила которого равна двойной мощности одного канала, за минусом потерь при суммировании.

Есть и более сложный вариант подключения усилителя к сабвуферу. При этом у каждого канала усилителя отдельная акустическая система, на которую он работает, и только потом сигнал суммируется.
Диапазоны частот каналов, в этом случае, не должны пересекаться, чтобы не перегрузить усилитель. Для этого на его выходе устанавливается пассивный фильтр.

Помехи при звучании

Подключение усилителя к автомагнитоле следует выполнить в том случае, если при высокой громкости звука появляются посторонние шумы, и колонки хрипят.
Итак:

  • Как правило, это происходит, когда они напрямую подсоединены к усилителю, встроенному в автомагнитолу. Он имеет малую мощность, и даже если производитель уверяет вас.
    Что она достигает, к примеру, сорока ватт, имейте в виду, что это мощность пиковая, а не звуковая.
  • Исправить ситуацию может многоканальный усилитель. А ещё лучше, если подключить 2 усилителя – автомагнитола практически любого производителя, предусматривает выполнение подобной звуковой схемы.

Разъёмы RCA на задней панели

  • Для подключения, на задней панели магнитолы предусмотрены линейные выходы RCA, и их может быть как один, так и четыре, и даже более. Хотя, в наиболее простых и недорогих вариантах автомагнитол, выходов может и вовсе не быть.
  • В таком случае, усилитель подключают к динамикам(см.Как выбрать динамики для автомагнитолы своими силами), но не напрямую, а через специальное устройство, уменьшающее амплитуду звука. Называется оно – аттенюатор.
    Копеечная цена этого устройства позволяет купить его в любом магазине радиоэлектроники. Хотя, можно использовать и старую деталь, благо, что аттенюатор встроен в каждый приёмник и телевизор.
  • Ответ на вопрос: «Как подключить 2 усилителя к автомагнитоле?» упрощается, если выходы всё же есть.
    Проще всего, если имеется два выхода RCA. Они могут понадобиться для разделения подключения к фронтальной и тыловой акустике.

Разделение выходов с помощью разветвителей

Фронтальный и тыловой выходы, в свою очередь, тоже могут разветвляться — и тогда уже понадобится не два, а четыре разъёма. Если же выход на усилителе только один, приходится использовать специальный шнур с необходимым количеством разветвлений.
Такой шнур в народе называют «тюльпан», его вы видите на фото сверху. Но если подключить два усилителя, разделение на фронт и тыл можно и не делать.

Что нужно для подключения

Как подключить усилитель к автомагнитоле, а вернее, какие провода вам для этого потребуются? Этот вопрос очень важен, и мы постараемся ответить на него более подробно.
Итак:

  • Рассмотрим необходимый комплект проводов, которые могут вам понадобиться в процессе подключения. Самый толстый – это питающий провод.
    Его мощность подбирается так: суммируется мощность всех каналов усилителя, если их два, то, естественно, учитывается и мощность второго.
  • Допустим, вы планируете установить два двухканальных усилителя: у одного из них мощность каналов по 40 Вт, а у другого, по 30 Вт. В этом случае, мощность всех каналов в сумме составляет: 40*2+30*2= 140 Вт.
  • Добавляем к этой цифре 30% на потери и получаем 182 Вт. Именно такую мощность будут выдавать усилители на максимальной громкости, и подбирать сечение питающего провода нужно, исходя из этой величины.
    Делим суммарную мощность на напряжение в сети (182Вт/12В=15,17А), и получаем максимально потребляемую силу тока.

Комплект проводов для подключения усилителя

  • Сечение данного провода рассчитывается на определённую силу тока, существует таблица соответствия для всей кабельной продукции. Если вы назовёте консультанту в магазине свою цифру, вам сразу скажут, какой именно провод вам потребуется.
  • В нашем случае, для 15А необходим медный провод сечением 0,75 мм2. Можно взять кабель с чуть большим сечением.
    Это будет запас — на случай подключения в будущем более мощного звукового оборудования.
  • Подача звука от автомагнитолы до усилителя, осуществляется с помощью межблочного кабеля. Именно от него зависит качество звука.
    И если вы вдруг решите сэкономить, купив тонкий кабель, со слабой изоляцией и плохим экранированием, приятных ощущений от прослушивания музыки не ждите.

Межблочный или сигнальный, провод должен иметь сплошное экранирование, мощную изоляцию, толстую центральную жилку и качественный разъём RCA. Что касается длины любого кабеля, то её нужно рассчитать так, чтобы его хватило проложить по салону без натяжки.

  • Но и лишняя длина тоже не нужна — достаточно одного метра запаса. Межблочный кабель, той же длины, возьмите в двух экземплярах.
    Второй провод будет дополнительным провод, и понадобится вам в процессе подключения. Об этом мы ещё скажем.

Держатель-колба для предохранителя

Ещё вам понадобится предохранитель. Его мощность должна быть выше расчётного показателя напряжения.
В нашем случае это 15А, значит, предохранитель нужно брать не менее чем на 20А. Ну а колбу-держатель для предохранителя можете покупать любой, исходя из ваших личных предпочтений.

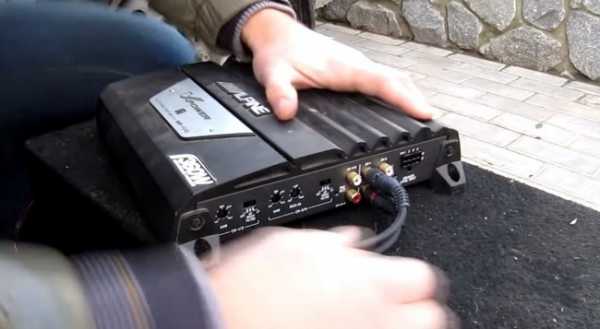

Подключаем усилитель

Как правило, усилитель располагают в багажнике. Конкретное место вы выбираете на своё усмотрение.
Главное, чтобы там было сухо, и прибор не нагревался. После того, как место выбрано, приступаете к прокладке проводов.
Итак:

  • Сначала, под обшивкой авто, от усилителя до магнитолы прокладываете сигнальный кабель. Однозначного ответа тут быть не может, так как варианты прокладки выбираются, исходя из марки и модификации автомобиля.
  • Нужно только помнить, что межблочный кабель не должен соприкасаться с проводами бортовой сети, находящимися под напряжением. Дополнительный провод, о котором мы говорили выше, прокладывается вместе с сигнальным кабелем.

Схема подключения усилителя и сабвуфера

  • От АКБ к усилителю протягиваете провод питания. Его можно прокладывать параллельно проводке автомобиля.
    Колбу-держатель с находящимся в нём предохранителем, располагайте как можно ближе к аккумулятору — проводок между ними должен быть максимально коротким.
  • Сигнальный кабель подсоединяете к разъёмам: на магнитоле он называется Line-Out, а на усилителе Line-in. Провод питания тоже подсоединяете к усилителю.
    Что касается дополнительного кабеля, который протянут вместе с межблочным проводом: на усилителе он подсоединяется к разъёму Remote. Именно он включает усилитель при подаче тока +12А.
    На автомагнитоле этот провод подсоединяется к контакту синего цвета B+Ant.

Подключения на задней панели усилителя

  • Последним в данном процессе осуществляется подключение к динамикам. При мостовой работе усилителя, первый канал усилителя подсоединяется к плюсовой клемме динамика, а второй – к минусовой.
    Схема мостового подключения была приведена нами выше.
  • Рядом с усилителем монтируется небольшой прибор, который называется накопительный конденсатор. Это устройство помогает бортовой сети справиться с нагрузкой, возросшей от работы дополнительного звукового оборудования.
    Главной задачей конденсатора является защита усилителя от перепадов напряжения в сети.
  • К примеру, при снижении напряжения, он подпитывает усилитель из собственного запаса, и тем самым улучшает качество воспроизводства звука. Подключают данное устройство на клеммы питания усилителя, максимально короткими проводками. Не забывайте про соблюдение полярности!

Кстати, такой же конденсатор устанавливается и на сабвуфер, ведь в нём есть встроенный усилитель. Далее вам останется только произвести настройку усилителя согласно инструкции производителя.
Процесс настройки индивидуален, и зависит не только от модификаций магнитолы и усилителя, но и от наличия или отсутствия в системе сабвуфера.

avtozvuk-info.ru

как правильно настроить музыку, машине, подключить, саба, авто

Современная акустическая система транспортного средства представлена сочетанием нескольких различных элементов, среди которых отметим сабвуфер и усилитель. Схема подключения сабвуфера и усилителя к магнитоле может несколько отличаться, все зависит от поставленной задачи. Рассмотрим особенности процедуры подключения подробнее.

Как подключить

Подключить усилитель и сабвуфер к магнитоле можно самостоятельно, для этого требуется набор проводов и предохранительных элементов. Для установки усилителя в авто требуются следующие материалы:

  • Самый толстый провод используется для питания устройства.
  • Сечение провода выбирается в зависимости от того, какова сила тока. При силе тока 15 А требуется медный кабель, сечение которого составляет 0,75 кв. мм.
  • От качества используемого кабеля зависит вероятность появления посторонних шумов.
  • Для линейного выхода магнитолы применяется кабель со сплошным экранированием. Он характеризуется мощной изоляцией и центральной толстой жилой.
  • При приобретении расходного материала следует выбирать качественные провода с запасом около одного метра.
  • Для защиты саба и всей системы требуется предохранитель. Он должен быть намного выше расчетного показателя напряжения. При силе тока 15 А рекомендуется использовать предохранительный элемент 20 А.

Провести подключение усилителя автомагнитоле можно с учетом того, что подобный элемент часто располагается в багажном отделении. Наиболее подходящее место выбирается индивидуально. Подключить усилитель к магнитоле можно следующим образом:

  1. Под обшивкой прокладывается выбранный кабель. Чаще всего его располагают под защитой порога. Межблочный кабель не должен быть расположен вблизи бортовой сети, которая постоянно находится под напряжением.
  2. От автомобильного аккумулятора протягивается провод питания. Предохранительный элемент располагают в непосредственной близости к АКБ. Для его защиты от воздействия окружающей среды применяется колба.
  3. Сигнальный кабель подключается к подходящему разъему.
  4. В непосредственной близости с усилителем размещается накопительный конденсатор. Его предназначение заключается в снижении нагрузки, оказываемой на всю систему. При подсоединении усилка он располагается в защищенном месте от воздействия окружающей среды. Если нужно подключить сабвуфер, то этот элемент не требуется, так как он часто встраивается внутрь конструкции.

Подключение сабвуфера к магнитоле намного проще. Это связано с тем, что устройство имеет специальный выход. Низкочастотный динамик достаточно расположить в требуемом месте, после чего проложить кабель.

В продаже встречается активный сабвуфер. Его подключение проводится по нижеприведенной инструкции:

  1. Для подключения требуются силовой и сигнальный кабели. Плюсовой провод подсоединяется напрямую к аккумулятору. Рекомендуется использовать вариант с большим сечением.
  2. По цепи питания размещается предохранительный элемент. Он защищает систему от короткого замыкания и возможной перегрузки. Элемент располагается в моторном отсеке в непосредственной близости к АКБ.
  3. Минусовой провод требуется для подключения к кузову. Удобной точкой может стать любой болт или другой крепежный элемент.
  4. При наличии на автомагнитоле специального разъема задача упрощается. Для этого требуется специальный штекер.

Больше всего трудностей возникает в случае отсутствия требуемого линейного выхода.

Некоторые схемы соединения предусматривают применение кроссовера. Этот элемент представлен устройством, который позволяет разделять частоты в нужном диапазоне, его часто называют фильтром. В продаже встречаются варианты исполнения пассивного и активного типа.

При проведении работы рекомендуется соблюдать несколько правил. Они следующие:

  • Любые работы должны проводится при полном обесточивании.
  • Все соединения должны быть надежными.
  • Для монтажа не рекомендуется использовать низкокачественную проводку.
  • Выбор предохранительного элемента проводится в зависимости с нагрузкой, которая определяется с учетом паспортных данных соединяемых устройств.
  • Вся акустическая система должна быть закреплена надежно.

При соблюдении приведенных выше правил можно создать надежную систему, которая прослужит в течение длительного периода.

Современные элементы могут стабильно работать даже при низкой температуре.

Поэтому проводить дополнительную изоляцию не нужно.

Как настроить

Мощность усилителя может варьировать в большом диапазоне. От этого показателя зависит напряжение в сети и др. Настроить устройство можно через магнитолу. Среди особенностей процедуры отметим следующее:

  • Процесс настройки в каждом случае индивидуален. В продаже встречается большое количество различных сабвуферов и усилителей.
  • Процедура во многом зависит от модификации магнитолы и применяемого усилителя.
  • Рекомендуется проводить установку всех параметров на ноль. После этого выбрать любимую мелодию и провести изменение параметров.

Правильно настроить музыку в машине с сабвуфером можно путем проб. При появлении шума есть вероятность того, что на момент создания системы были допущены ошибки. Чаще всего проблема заключается в прокладке межблочного кабеля вблизи питания, а также в низкокачественном соединении.

autotuning.expert

Как подключить сабвуфер в машине ⋆ Doctor BASS

«Знает каждый карапуз, черный  — минус, красный — плюс!»

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (подробнее об активных сабвуферах). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением 4 мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока.

Моноблкок – одноканальный усилитель, предназначенный специально для сабвуферов.

Подключение к сабвуферу через клеммник

Подключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик  к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю.  Чем меньше сопротивление  у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Варианты подключений

Насколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!

Читать еще:

Facebook

Twitter

Вконтакте

Одноклассники

doctorbass.ru

Усилитель двухканальный для сабвуфера — подключение сабвуфера

Усилитель двухканальный для сабвуфера — схема установки и подключения

Усилитель двухканальный для сабвуфера — инсталляция сабвуфера в автомобиль однозначно гарантирует повышение качества звучания акустической системы, хотя это в большей степени зависит от грамотного подключения его к усилителю мощности. Но, как и вся работа с радиоэлектронными устройствами не такое простое дело, как считают некоторые дилетанты. Во первых нужно принять в расчет целый комплекс значительных параметров, которые обеспечат правильную и надежную работу оборудования. В данной статье мы хотим поделиться многолетним опытом в работе по монтажу аудио систем в автомобиль.

Перед началом монтажных работ, желательно было бы сравнить величину RMS усилителя и сабвуфера. То-есть ту мощность, на которой аппаратура без проблем сможет работать со звуковым сигналом примерно около часа без каких либо проблем. Сопоставлять радиооборудование, будь это усилитель двухканальный для сабвуфера или четырехканальный — неважно, следует так, чтобы именно эта величина усилителя была несколько больше относительно саба. В случае наоборот, может возникнуть нежелательная пиковая мощность, которая значительно выше номинального уровня. Именно при клиповых всплесках мощности, чаще всего выходит из строя дорогостоящая акустика.

Чтобы комплекс аудио оборудования надежно и правильно работал, старайтесь подбирать усилитель и сабвуфер примерно одинаковой мощности.

КАКИЕ ТЕХНИЧЕСКИЕ СРЕДСТВА ПОТРЕБУЮТСЯ ДЛЯ ПОДКЛЮЧЕНИЯ?

Для того чтобы установить и подключить сабвуфер к двухканальному усилителю, необходимо изначально иметь в своем техническом хозяйстве радиоэлектронные компоненты перечисленные ниже в таблице:

Необходимые компоненты
1. Набор клемм и разъемов
2. Конвертер вывода звука
3. Линейный предохранитель
4. Переключатель для удаленного питания
5. Конденсатор
6. Комплект проводов для подключения сабвуфера и усилителя, которые подбираются под конкретную акустическую систему

Что касается приобретения нужного вам набора проводов, то наверное каждый автовладелец знает где их купить. Любой магазин, реализующий звуковую аппаратуру для авто, предложат вам комплекты проводов именно для вашей марки автомобиля и имеющегося головного устройства. Длина монтажных проводов высчитывается исходя из выбранной вами схемы подключения и места, где будет установлен усилитель двухканальный для сабвуфера , а также сам сабвуфер.

Прокладка проводов в салоне

На этом этапе работ нужно обозначить для себя, в каком месте авто будет устанавливаться усилитель. Теперь в это месторасположение из моторного отсека по салону надо протянуть провод питания. Предварительно рассчитать всю длину проводки и на запас добавить примерно 40 сантиметров.

В многих моделях автомобилей на перегородке между салоном и моторным отсеком еще с завода предусмотрены специальные отверстия обрамленные резиновыми кольцами. Именно они служат в качестве монтажного окошка для прокладки силовых проводов из под капота через салон в багажник. Если таковые отверстия отсутствуют, то тогда придется самостоятельно сверлить, но с особой осторожностью, дабы чего-нибудь не повредить. Пропускаемые провода через самостоятельно сделанное отверстие нужно защитить изоляционным материалом, чтобы кромки этого окошка впоследствии не повредили жгут.

Питание усилителя

На следующим этапе монтажа усилитель двухканальный для сабвуфера должен получить напряжение питания, поэтому подводим его к усилителю. Здесь нужно снять с аккумуляторной клеммы «плюсовой» провод бортовой сети и подключить к нему провод питания идущий на усилитель. Далее, в цепь силового кабеля устанавливаем предохранительную колодку с предохранителем на 10А. Когда все силовые провода уже будут подсоединены к устройствам, только тогда можно будет подключить клемму к АКБ.

Организация заземления

Далее начинаем работу по организации заземления. Предназначенный для заземления проводник подсоединяем к усилителю, а другой конец заводим под гайку болта под сиденьем. Металл в месте крепления «земли» должен быть тщательно очищен от ржавчины.

Подключение усилителя к головному устройству

Разумеется использовать подключение саба через усилитель не имело бы смысла при отсутствии магнитолы.

Основным моментом является организация питающего напряжения на усилитель двухканальный для сабвуфера. В не штатных головных устройствах обычно имеется провод синего цвета. Вот его можно просто удалить, а на его место поставить провод питания нужной вам длины.

Если в вашем авто установлена штатная автомагнитола, то тогда вам необходимо приобрести переключатель, а затем подобрать место для его установки. Потом сделать вот это:

1. Проложить от усилителя к тумблеру отрезок шнура;
2. Разрезать его на две части;
3. Подсоединить два отрезка шнура к двум клеммам;
4. Протяните одну часть провода назад, при этом нужно сохранить запас 40 см.

Теперь нужно будет подсоединить конденсатор, который выполняет роль фильтра. Его функция — гасить броски напряжения появляющиеся в следствии применения подсветки в комбинации с сильными басовыми атаками. Конденсатор следует устанавливать в непосредственной близости от усилителя задействовав его «землю».

Изначально конденсатор следует зарядить через постоянный резистор с номинальным сопротивлением 1 кОм. Процесс зарядки происходит за считанные секунды. Чтобы проверить напряжение заряженного конденсатора можно с помощью мультиметра, который должен показывать значение в пределах 12v.

Дальнейшие действия заключаются в подсоединении проводов от выходов линейного уровня головного устройства. Жгут этих проводников обычно состоит из шести проводов, однако в медиа плеере их может быть больше. Теперь определяем соответствующие выходные разъемы и подсоединим от них провода на вход усилителя используя при этом межблочные аудио-кабели. Для подключения усилителей состоящих из двух и четырех каналов, существуют соответствующие им межблочные аудио провода.

В случае если автомагнитола имеет только пару линейных выходов, а предполагаемый к установке усилитель четырехканальный, тогда нужно задействовать разветвители сигнала линейного уровня (так называемые Y-адаптеры). Если у вас более современный усилитель мощности, то такие аппараты оснащены функцией внутреннего подключения входов по параллельной схеме, поэтому в этом случае Адаптеры будут не нужны.

ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ

Подключение сабвуфера к усилителю производится посредством автомобильного конвертора звука (адаптер, переходник). Это небольшого размера устройство имеющее пару RCA выходов и двумя парами проводов, два из которых служат для подключения динамического излучателя. Остальные провода можно просто спрятать — они не нужны пока. Провода линейных выходов (RCA OUT) нужно подсоединить к усилителю.

Принцип подключения сабвуфера к одноканальному усилителю

Чтобы подключить автомобильный сабвуфер к моно-усилителю, вам нужно будет провода положительного и отрицательного напряжения от усилителя подать на аналогичные клеммы сабвуфера — только и всего. Немножко сложнее производится подключение нескольких сабвуферов пассивного действия. Их соединение выполняется по параллельной либо последовательной схеме, но с обязательным точным расчетом их внутреннего сопротивления.

Принцип подключения сабвуфера к двухканальному усилителю

В этом варианте подключение выполняется по мостовой схеме. Такая технология подключения прекрасно работает фактически со всеми усилителями двухканального типа, к которым необходимо добавить еще один сабвуфер. Здесь тоже все просто — берем плюсовой провод с одного канала, а минусовой провод со 2-го канала и подаем на соответствующие клеммы сабвуфера.

Особое внимание при таком подключении нужно уделять внутреннему сопротивлению саба, которое должно составлять 4 Ом. Помимо этого, следует взять во внимание, что при таком варианте выходная мощность обоих каналов складывается. Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала. Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Для правильной и четкой работы сабвуфера следует предусмотреть LPF-фильтр НЧ, который установит верхнюю границу низкой частоты.

Принцип подключения сабвуфера к четырехканальному усилителю

Стандартное подключение акустической системы к четырехканальному усилителю считается вариант по схеме с двумя колонками и одним сабвуфером.

Итак, типовым способом подключения к усилителю аудио системы будет вариант из двух динамиков и сабвуфера. В этом случае саб подключается к усилителю по мостовой схеме, а аудио колонки каждая к своему каналу. Особенность такого подключения заключается в том, что динамики должны работать с фронтальными каналами, а саб с тыловыми. Но при этом имеется возможность подключения пары сабвуферов разным тыловым каналам.

usilitelstabo.ru

Как подключить активный сабвуфер к усилителю: инструкция

Плоский активный сабвуфер

Для того, чтобы получить полноценную стереосистему в небольших автомобильных салонах, способную передать всю красоту многоканального звучание, необходимо знать, как подключить активный сабвуфер усилителю. Сабвуфер – это динамик, разработанный по определенной схеме.
Он нужен, чтобы усиливать басы системы. Как активный сабвуфер подключить к усилителю сможет подсказать данная статья.

Преимущества активного саба

Итак:

  • Он улучшает качество звучания басов и производит эффект присутствия при прослушивании музыки.

Примечание: чтобы не утруждать себя покупкой сабвуфера и подбора к нему усилителя, лучше сразу купить активный сабвуфер.

  • Внутри корпуса сабвуфера встроен усилитель НЧ. Устройство позволяет регулировать уровень баса и громкость.

Как к усилителю подключить активный сабвуфер

  • Подключить и установить активный сабвуфер достаточно просто, учитывая, что в нем имеются все выходы, разъемы и выходы, а также необходимые кабели. Это практически уже готовая система компактных размеров.
  • Еще одним достоинством активных сабов является малое количество потребляемой энергии, так как в течение последних нескольких лет в них применяются экономичные импульсные ресиверы класса D.
  • Но встроенные усилители редко имеют высокую мощность, поэтому если качество баса плохое, то для использования сабвуфера требуется дополнительный усилитель, который немного увеличивает динамический диапазон акустики.

Как подключить к усилителю активный сабвуфер

Примечание: в таком случае своеобразнее приобрести отдельно сабвуфер пассивного типа и усилитель. При этом такая покупка обойдется гораздо дешевле.

Детали сабвуфера

Активный сабвуфер состоит из таких основных деталей:

  • В одном корпусе сабвуфер содержит разграничительные фильтры и усилитель.
  • Для подачи сигнала существуют специальные выходы.
  • Уровень сигнала улучшается благодаря специальному регулятору.
  • Выходной сигнал попадается на основные колонки, и благодаря фильтру ослабляет энергию компонующих низких частот.

Примечание: разгрузить основной ресивер – в этом задача и преимущество активного сабвуфера.

Как подключить сабвуфер активный к усилителю

Подключение

Можно ли активный сабвуфер подключить к усилителю

Для этого нужно:

  • Подсоединить специальный линейный выход ресивера к линейному входу типа «тюльпан».
  • Подключить внутренний усилитель. Отсюда сигналы попадают внутрь саба, где либо смешиваются, либо расходятся на разные усилители.

Можно ли подключить активный сабвуфер к усилителю

  • На задних стенках четко видны разъемы и выходы.
  • На усилителе низкочастотные эффекты помечены символами SUB Out, LFE, OUT и Line OUT — это терминалы. С их помощью присоединяется сабвуфер непосредственно к ресиверу.
  • Если усилитель располагает только 1 разъемом RCA для соединения с сабвуфером, то его подсоединяют спаренным концом Y – образного разветвленного провода, то есть, провод двойным концом подсоединяется к линейным входам прибора. При этом сабвуфер сможет увеличить свою входную чувствительность, но на качество звучания это не повлияет.

Подключение активного сабвуфера к двухканальному усилителю

Подключение к стереоусилителю

Обычно у активных сабвуферов существует два входа. Чтобы подсоединить устройство, необходимо приобрести два провода: широкий и узкий, с помощью которых и будет происходить подключение.
Из нескольких вариантов подключения желательно выбрать более подходящий:

  • Сабвуфер подключают к выходам, к которым подсоединены акустические системы. Данное подключение предполагает параллельное функционирование в низкочастотном диапазоне.

Подключение усилителя и активно сабвуфера

  • Сабвуфер подсоединяют к выходам ресивера, а акустику — к выходам сабвуфера. Перед этими выходами находятся высокочастотные фильтры, которые избавляют от лишних шумов, хрипов, резонансов и поддерживают качественный звук. При этом увеличивается нагрузка на всю акустическую систему, из-за чего она может сломаться.

Оба варианта являются по своему эффективными, однако водитель должен изучить сначала строение своего авто.

Рекомендации

Схема активного усилителя для сабвуфера


Для получения желаемого результата необходимо:

  • Знать размер салона машины, где будет устанавливаться система;
  • Нужно выдерживать баланс так, чтобы было определенное соотношение акустической системы и сабвуфера;
  • Следует подобрать для устройства оптимальный корпус;
  • Кроме того очень важно в процессе установки сделать так, чтобы кабели не были заметными. Для этого желательно перед установкой снять обивку с пола салона. Кабели пропустить по полу, а сверху – обратно установить обивку.

Схема подключение усилителя и активного сабвуфера

Примечание: если сабвуфер устанавливается под сиденьем водителя или пассажира, то такие манипуляции не нужны.

На рынке акустики представлен огромный ассортимент моделей сабвуферов. Предпочтение обычно отдается приборам известных производителей, таких как PIONEER, KENWOOD, PANASONIC.

Схема усилителя сабвуфера активного

Подключение сабвуфера– процесс, который требует особых знаний. Поэтому лучше обратиться в автосервис, где цена данного процесса хоть и является высокой, но они проделают свою работу качественно, а не так, как это бы сделал пользователь своими руками.
Стоит учесть, что здесь также дается гарантия, поэтому если в скором времени саб перестанет нормально работать. Они проделают его ремонт совершенно бесплатно.
Перед выбором устройства следует посмотреть на его фото. Видео о том, как он работает, также не помешает. Инструкция по эксплуатации также очень нужна.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!


avtozvuk-info.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
