Реле противотуманных фар ВАЗ 2110 задних и передних • Сам автоэлектрик
Как известно, работа большинства электрических приборов в автомобиле регулируется с помощью специальных узлов. В данном обзоре мы рассмотрим один из них – реле задних противотуманных фар ВАЗ 2110, тем более, что система весьма проста, и разобраться в ее работе можно и без специального образования в данной области. Устанавливаться данная деталь стала на моделях с 2000 года, до этого ее не ставили.
Сравнение реле на шесть и четыре контакта – разница очевиднаСодержание
- Как работает рассматриваемое устройство
- Что нужно знать об устройстве
- Замена реле
- Преимущества данной системы
- Как самостоятельно изготовить колодку на 6 контактов
- Вывод
Как работает рассматриваемое устройство
Основными особенностями данного реле можно считать следующие:
- Тип устройства – нормальное разомкнутое, тип колодки – шестиконтактная, для обеспечения удобства и упрощения подключения нумерация контактов присутствует на корпусе изделия.
- Система собрана таким образом, что контакты замыкаются триггерно. Говоря простым языком, конструкция функционирует так: при нажатии кнопки система включается, при повторном нажатии – отключается.
- Самая главная особенность устройства – оно функционирует только при наличии напряжения на двух дополнительных контактах. Именно благодаря им кнопка автоматически отключается при выключении зажигания автомобиля.
- Реле может быть рассчитано на работу в системах с силой тока, не превышающей 20А.
Важно! Как отмечалось выше, узел стал устанавливаться в автомобилях с 2000 года, поэтому не стоит верить специалистам, утверждающим, что реле на данную модель не ставилось. Просто они не сталкивались с таким вариантом системы, а ввиду того, что изделия выходят из строя достаточно редко, то и подобный вопрос возникает не так часто.
Что нужно знать об устройстве
Чтобы правильно подключить систему или заменить вышедший из строя элемент, нужно знать несколько важных особенностей, которые мы и рассмотрим. Многие автомобилисты обращаются в автомобильные мастерские, в то время как работы можно легко проводить и своими руками, тем более, что цена этого несложного ремонта почему-то высока.
Замена реле
Данная схема показывает, как функционирует система включения задних противотуманных фонарейИногда задние противотуманные фары просто-напросто перестают работать, и если с лампочками и кнопкой все в порядке, то скорее всего причина кроется в выходе из строя реле.
В этом случае последовательность действий следующая:
- В первую очередь следует приобрести новое реле 23.3777, если раньше возникала проблема по приобретению данной модификации, то сейчас можно заказать ее в интернет-магазине, и вам просто вышлют необходимую запчасть по почте или отправят службой экспресс-доставки. Разбирать систему до приобретения нового узла по меньшей мере неразумно.
- Далее следует найти наше устройство. Вопрос, где находится реле задних противотуманных фар в десятке, один из самых распространенных, поэтому уделим этому нюансу особое внимание. В первую очередь снимается правая крышка центральной консоли (то есть, со стороны переднего пассажира). Она закреплена на нескольких саморезах, поэтому данный вид работ не вызовет затруднения.
- После снятия крышки вы увидите разъем ЭБУ и целый блок предохранителей и реле, но это не то, что нам нужно. Наш узел располагается слева сверху, если смотреть на конструкцию, он присоединен отдельно на кронштейне центральной консоли, именно поэтому его часто не замечают, проверяя расположенный ниже блок.
- Замена производится очень просто: откручивается фиксирующий винт, узел снимается, отсоединяется разъем, на его место ставится новое реле, после чего все собирается в обратном порядке.
Важно! Не рекомендуется заменять реле на обычные четырехконтактные, так как нужно переделывать всю систему, а это требует определенных знаний и умений.
Популярная в наши дни такая услуга, как изготовление наклеек на фары оправдана и на противотуманных элементах, способствуя продлению их жизни. Главное, чтобы она не влияла на яркость света, и не создавала каких-либо помех.
Преимущества данной системы
Так чем же отличается работа шестиконтактного узла от обычного и широко распространенного варианта с четырьмя контактами?
Все весьма просто и понятно:
- Главное преимущество рассматриваемого варианта — это тот фактор, что при обесточивании системы, выключении зажигания, они отключаются и не включаются при включении зажигания, то есть их нужно опять же включить. Такая система позволяет предохранить аккумуляторную батарею от разрядки в случаях, когда вы забыли выключить противотуманные фары.
- Включение и выключение системы осуществляется с кнопки путем однократного нажатия, это также очень удобно. Для того чтобы видеть, что противотуманки работают, на кнопке предусмотрен специальный индикатор, так вы можете, бросив взгляд на консоль, увидеть, что нужно отключить данный вид освещения. Кнопка показана на фото ниже.
Как самостоятельно изготовить колодку на 6 контактов
Иногда проблема возникает с колодкой – в некоторых регионах ее сложно найти, но можно выйти из положения, в этом вам поможет простая инструкция:
- Вначале вам необходимо приобрести ленту контактов «мама».
- Далее отрезается два кусочка по три контакта, и накладываются один на другой, получается нужная нам конфигурация. Для начала следует присоединить их в таком положении, чтобы убедиться, что ничего не мешает.
- После этого нужно зафиксировать колодку, наилучший вариант – надевание термоусадочной трубки соответствующего размера и последующее нагревание – так мы получаем практически полноценную конструкцию, прочно соединенную в один узел. Более простое решение – простая изолента, но все-таки первый вариант предпочтительнее и выглядит намного лучше.
Вывод
Еще лучше разобраться в некоторых нюансах рассматриваемой темы поможет видео в этой статье. Оно разъяснит некоторые важные моменты еще лучше и позволит выполнить работы на самом высоком уровне.
https://www.youtube.com/watch?v=t0ysCPFw_WA
Электросхема автомобиля ВАЗ-2110 — Электрические цепи
(кликните для увеличения)
1. блок фар
2. датчик износа передних тормозных колодок
3. выключатель, моторчик вентилятора
4. мотор вентилятора системы охлаждения двигателя
6 генератор: 7. датчик уровня масла
8. блок управления электромагнитным клапаном карбюратора
9. контроллер отопителя
10. переключатель клапана рециркуляции
11. подсветка рычагов управления отопителем
12. переключатель
13. концевой выключатель карбюратора
14. датчик контрольная лампа давления масла
15. свечи зажигания
16. электромагнитный клапан карбюратора
17. датчик температуры охлаждающей жидкости
18. датчик-распределитель зажигания
19. Катушка зажигания
20. Стартер
21. Электродвигатель вентилятора отопителя
22. Дополнительный резистор электродвигателя вентилятора
23. Датчик скорости
24. Выключатель фонарей заднего хода
25. Заслонка микробиореактора отопителя
26. Клапан рециркуляции
27. Рециркуляционный клапан
28. колодки для подключения электродвигателя омывателя заднего стекла
29. аккумуляторная батарея
30. электродвигатель омыателя лобового стекла
31. датчик уровня омывающей жидкости
32. датчик уровня охлаждающей жидкости
33. моторедуктор стеклоочистителя

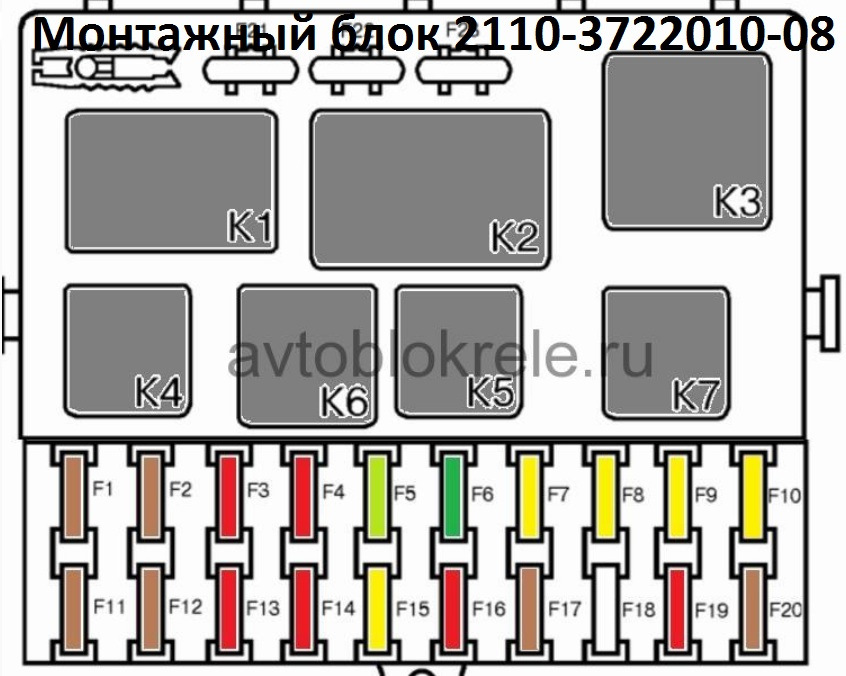

34. монтажный блок 35. колодки для подключения жгута сигнальной лампы
36. выключатель освещения
37. комбинация приборов
38. выключатель заднего противотуманного фонаря
39. контрольная лампа противотуманного света
40. контрольная лампа обогрева заднего стекла
41. часы
42. выключатель обогрева заднего стекла
43. лепестки переключения передач
44. колодки для переключения проводов при установке блок-фар другого типа
45. приборы регулятора освещения
46. выключатель зажигания
47. колодки для подключения жгут проводов очистителей фар
48. разъем для переносной лампы
49. фонарь индивидуального освещения салона
50. выключатель стоп-сигнала
51. освещение салона
52. блок бортовой системы управления
53. датчик уровня топливо
54. выключатель аварийной сигнализации
55. датчик ремня безопасности водителя
56. прикуриватель
57. лампа подсветки пепельницы
58. выключатель лампы освещения бардачка
59. колодка для подключения бортового компьютера
60. лампа вещевого ящика отсек
61. боковые поворотники
62. выключатели в стойках передних дверей
63. выключатели в стойках задних дверей
64. выключатель контрольной лампы стояночного тормоза
65. лампа освещения багажного отделения
66. датчик температуры системы обогрева
67. задние фонари наружные
68. задние фонари внутренние
69. подсветка номерного знака
70. элемент обогрева заднего стекла
71. колодка для подключения дополнительного тормоза
В проводке жгут, панель приборов, вторые концы проводов белого, черного, оранжевого, белого с красной полосой и желтого с синей полосой соединения между собой в некоторых точках.
Схема устройств авто ВАЗ-2111 и ВАЗ-2112 отличается (кроме системы управления двигателем) только добавить омыватель и дворник задка.
