Схема розетки прицепа: Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа

Содержание

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

  • Штатным способом.
  • Универсальным.

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта Окраска провода Функциональное назначение
1 Желтая Поворотник левого борта
2 Синяя Задний ПТФ
3 Белая Масса для цепей с 1 по 8
4 Зеленая Поворотник правого борта
5 Коричневая Подсветка номерного знака и габаритные огни правой стороны
6 Красная Управление стоп-сигналами
7 Черная Подсветка номерного знака и габаритные огни левой стороны
8 Оранжевая Сигнал заднего хода
9 Красная с коричневым +12 V от аккумуляторной батареи
10 Синяя с коричневым +12 V (при включении зажигания)
11 Синяя с белым Масса для цепи 10
12 Не задействован
13 Зеленая с белым Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских.

Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина Окраска Функция
1 Желтая Поворотник левого борта
2 Зеленая Поворотник правого борта
3 Голубая ПТФ
4 Белая Земля
5 Черная Габаритные огни с левой стороны
6 Коричневая Габаритные огни с правой стороны
7 Красная Управление стоп-сигналами
8 Розовая Сигнал заднего хода
9 Оранжевая +24 V
10 Серая Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11 Бело-черная Сигнал с датчиков давления пружинных тормозов
12 Бело-голубая Управление механизмом подъема моста
13 Бело-красная обмен информационными сигналами
14 Бело-зеленая CAN-H
15 Бело-коричневая CAN-L

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Схема подключения розетки прицепа легкового авто: виды и контакты

На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа. Для обеспечения безопасной эксплуатации машины необходима розетка, к которой осуществляется подключение проводки фаркопа. Правильное подключение электрики позволяет подать сигналы управления с помощью электрических проводов на правые и левые поворотники, стоп-сигналы, лампы габаритов и фонарей, а также на сигнал заднего хода. Схема подключения фаркопа 7 контактов поможет на автомобиле выполнить подключение розетки. Рассмотрим возможные способы подключения розетки фаркопа.

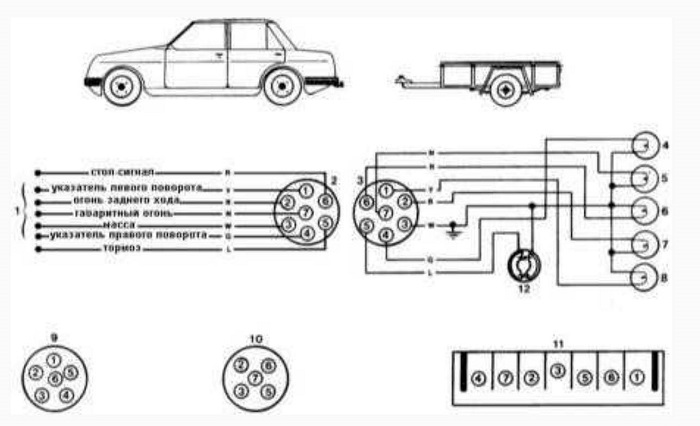

Разновидности разъемов и схема подключения фаркопа 7 контактов

Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.

Не все автомобилисты знают, через какую розетку можно подключить прицеп к транспортному средству.

Выполнить подключение розетки поможет схема подключения фаркопа 7 контактов

Проводка фаркопа подключается через различные виды разъемов в зависимости от производителя и типа автомобиля, а также страны изготовления авто:

  • на европейском континенте большинство автолюбителей использует разъем, имеющий 7 контактов. Коннектор на 7 пин распространен в странах СНГ. Семиконтактная схема розетки прицепа используется на всех отечественных автомобилях;
  • схема розетки фаркопа на машинах американского производства аналогична по конструктивному исполнению европейской. Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля;
  • машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют 13-контактную систему подключения. Такая распиновка фаркопа прицепа на автомобиле обеспечивает возможность подключения дополнительного светотехнического оборудования, применяемого в трейлерах или домах на колесах;
  • на импортных тягачах применяется 15-пиновый вариант разъема. Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.

Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Отличительная особенность данного коммутирующего девайса – невозможность допустить ошибку при подключении электрооборудования прицепа в ночное время или при недостаточной видимости.

Благодаря тому, что в каждой части коннектора имеются розеточные и штекерные элементы, соединение можно выполнить даже с закрытыми глазами.

Через различные виды разъемов подключается проводка фаркопа

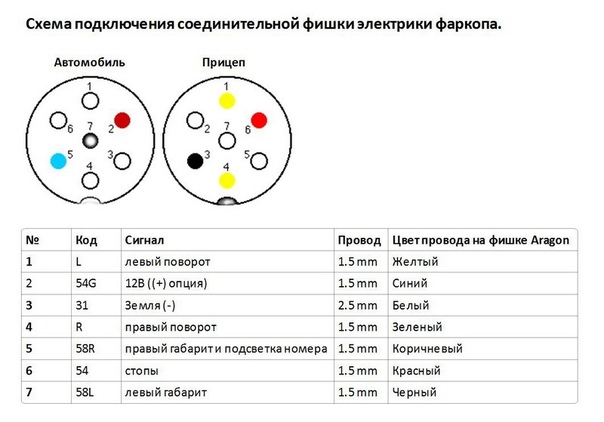

В семипиновой схеме каждый контакт имеет соответствующий номер, а провод, подходящий к контактной группе, отличается цветом. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.

Разберемся, к каким потребителям поступают сигналы от определенных контактов:

  • к контакту номер 1 подходит провод желтого цвета, подающий питание к лампе левого фонаря поворота;
  • контактная группа 2 связана плюсовым проводом с сигналом задней противотуманной фары;
  • третий коннектор соединен проводником в серой изоляции с минусовым контактом, выполняющего функции массы;
  • контактная группа номер 4 связана проводом в зеленой оболочке с лампой сигнала правого поворота;
  • от пятого контакта отходит коричневый провод, подключенный к правому габариту и подсветке номера;
  • через шестой розеточный элемент, связанный проводом в красной изоляции со стоп-фонарями, подается питающее напряжение;
  • штекер номер 7 осуществляет передачу управляющего сигнала через черный провод к левому габаритному фонарю.

Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована. Ее можно использовать для подключения автомобильного холодильника, находящегося, например, в трейлере.

Соответствующий номер имеет каждый контакт в семипиновой схеме

Как подключить розетку фаркопа

К выполнению работ по подключению розетки приступают после того, как выполнена установка фаркопа. Обычно в комплекте с фаркопом поставляется и сама розетка.

Если рядом с вашим сцепным устройством она отсутствует, необходимо купить:

  • крепежную пластину;
  • семиконтактную розетку;
  • крепежные элементы;
  • жгут проводов.

Также потребуется схема подключения розетки фаркопа. Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку.

Подключение розетки фаркопа может осуществляться по одной из двух схем:

  • стандартной. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы;
  • универсальной. Она используется на автомобилях со сложной электросхемой, требующей применения согласующего блока.

По одной из двух схем может осуществляться подключение розетки фаркопа

Независимо от особенностей электросхемы, соблюдайте следующий порядок действий при подключении коннектора:

  • подготовьте провода, соответствующие по площади сечения и цвету изоляции;
  • нарежьте проводники на заготовки, имеющие соответствующую длину;
  • произведите зачистку проводов путем удаления изоляции и залудите концы;
  • соберите провода в жгут и зафиксируйте его в розетке;
  • произведите распайку концов к соответствующим клеммам коммутирующего устройства;
  • выполните прокладку жгута в соответствии со схемой монтажа и подключите провода;
  • зажмите шлейф с проводами хомутами и обеспечьте безопасность электропроводки.

Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. Нарушение этого требования и отклонение от стандартной схемы монтажа могут вызвать выход осветительных приборов из строя, нагрев проводов, перегорание предохранителей и возгорание проводки.

Целесообразно воспользоваться услугами опытных электриков, которые владеют тонкостями коммутации и знают особенности электросхем.

Стандартная схема розетки прицепа легкового автомобиля – первый вариант

Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин. Только после этого выполняется подключение розетки прицепа. При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников. Допускается удаление защитной изоляции проводов и фиксация пайкой.

Универсальная схема подключения автомобильной розетки прицепа – второй метод

Подключение фаркопа для автомобилей с электронным блоком управления осуществляется совершенно другим способом. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Оно является связующим элементом между электронной системой управления и задней оптикой, позволяет блоку управления распознать дополнительное электрооборудование. В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.

Подключение розетки фаркопа к автомобилю с электронным блоком управления лучше выполнять у опытного автоэлектрика. Он сможет правильно подключить мультиплексную шину и протестировать работу электрооборудования в разных режимах. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами.

Не стоит пренебрегать подключением электрики автомобильного прицепа. Это обязательное требование, обеспечивающее безопасность транспортного средства, а также всех остальных участников дорожного движения. Помните, что отсутствие габаритных огней, неправильная работа ламп поворотов и стоп фонарей может не только стать причиной наложения штрафа, но и вызвать аварийную ситуацию. Перед выездом в дорогу визуально убедитесь в надлежащем состоянии электропроводки и уделите несколько минут проверке работы электрооборудования прицепа.

4 фото схемы подключения, распиновка розетки фаркопа (7 пин)

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией о ТСУ.
  1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России.  Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

  1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

  1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

  1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

  1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

  1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
  2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
  3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
  4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
  5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

  1. Тринадцатиконтактная розетка используется в основном в России.
  2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
  3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема
  1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
  2. «54G». Предназначается для подключения к задней противотуманной фаре.
  3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
  4. «R» подключается к правому поворотнику.
  5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
  6. «54» отвечает за стоп-сигналы.
  7. «58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

  1. Управление левыми поворотниками.
  2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
  3. Масса.
  4. Управление правыми поворотниками.
  5. Левые габаритные огни.
  6. Стоп-сигналы.
  7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Рисунок 3. Альтернативный вариант схемы

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

  1. Розетка для фаркопа.
  2. Различные приспособления для демонтажа бампера.
  3. Термоусадка и изолента.
  4. Крепежная пластина и иные крепежные элементы.
  5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
  6. Хороший паяльник.
  7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
  8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
  9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении:

Рисунок 4. 5 нюансов о подключении розетки фаркопа

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пинРисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Розетка фаркопа

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

  1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
  2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
  3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
  4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
  5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

схема подключения фаркопа, инструкция, советы эксперта



Когда водители пытаются самостоятельно подключить прицеп, у них порой возникают сложности с контактами.  Оснащение прицепов электроприборами – необходимость, которая позволяет урегулировать ПДД. Прицепы, которые оснащены специальной светодиодной техникой, которая позволяет сигнализировать передвигающимся сзади автомобилям о повороте, остановке и других манипуляциях, существенно снижают риски ДТП и других конфликтных ситуаций на дорогах.

Чтобы при соединении прицепа все работало корректно, собственник транспортного средства должен уделить особое внимание подключению световых приборов. Но если владелец машины ни разу ранее не присоединял прицеп к своей машине, у него могут возникнуть трудности. Как правило, основные сложности при соединении прицепа связаны именно со световой техникой. Чтобы избежать возможных трудностей, следует знать несколько важных моментов по поводу распиновки розетки прицепа и принципах ее соединения к разъему на самом автомобиле.

Что такое распиновка: определение термина

Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа. Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.

Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.

Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.

Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.

Где найти фаркоп для прицепа

Подключение розетки прицепа своими силами – несложная процедура, если владелец автомобиля знает распиновку розетки и имеет представление, как управлять контактами. Чтобы прицеп был надежно зафиксирован и не создавал сверхмерной нагрузки на автотранспорт, рекомендуется использовать фаркоп.

У большинства моделей этот элемент входит в состав базового набора комплектации. Но для более старых автомобилей (например, 1980 года выпуска и ранее) наличие фаркопа с возможностью подключения электроприборов маловероятно.

Для поиска и использования фаркопа следует использовать инструкцию от производителя. Там будет указано, какой вид крепления рекомендуется применять при  использовании прицепа, и входит ли фаркоп в состав комплектации.

Разъемы прицепа: виды, способы подключения


Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно. Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.

Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.

В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:

 Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.

 Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.

 Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.

Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются. Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».

Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.

Схема подключения прицепа: распиновка розетки фаркопа

Модели машин, выпускаемые с 2000 года и позднее, оснащены различными электронными приборами. У каждого прибора есть своя методика подключения, которую следует осуществлять в строгом соответствии со схемой устройства.

Распиновка розетки прицепа автомобиля, рассчитанная на 7 разъемов, включает информацию о:

 1. Повороте налево.

 2. Включении противотуманки.

 3. Заземлении.

 4. Повороте направо.

 5. Правогабаритном сигнале.

 6. Торможении (стоп-сигнале).

 7. Левом габарите.

Независимо от того, есть ли в автомобиле специальное передаточное устройство для соединения с прицепом, к внутренним контактам можно подключить световые приборы и без фаркопа. Главное – знать схему расстановки контактов и особенности процедуры. 7-контактая схема подключения на автомобилях в РФ встречается довольно часто. А потому присоединение прицепа не вызывает особых трудностей у собственников машины.

Разбор схемы по цветам


Чтобы распиновка розетки фаркопа была успешной, необходимо использовать провод, изготовленный из меди, с двойным уровнем изоляции. Ширина сечения жил не должна быть менее 1,5 кв.мм. Когда используется заземление, то минимальные параметры ширины сечения жил составляют до 3,5 кв.мм.

В некоторых государствах для упрощения подключения выпускают инструкции – цветовые схемы, с помощью которых можно быстрее соединить розетку, выходящую из автомобиля, с вилкой из прицепа.

Итак, в соответствии с расположением контактов, распиновка розетки для прицепа легкового автомобиля может обозначаться следующими цветами:

 1. Зеленый.

 2. Белый с красным.

 3. Черный.

 4. Желтый.

 5. Ало-розовый.

 6. Бело-голубой.

 7. Черно-голубой.

Кроме того, цвет проводов для подключения их к прицепу тоже может различаться. В соответствии с принятыми в различных странах стандартами чаще всего встречаются следующие варианты (в последовательности соединения с контактами прицепа):

1. Желтый.

 2. Голубой.

 3. Белый.

 4. Салатовый.

 5. Коричневый.

 6. Алый.

 7. Черный.

Знания о распиновке розетки прицепа и расположении контактов не гарантируют, что световые приборы будут подключены сразу и без помех.  К сожалению, некоторые розетки, которые расположены на автомобилях по умолчанию, не всегда подходят к разъему-вилке на специализированных моделях прицепов.

Для таких случаев используют нестандартные разъемы, которые изготавливаются под заказ. Стоимость таких вилок на 20-30% дороже. Их обычно заказывают владельцы раритетных или редких моделей, которые не могут приобрести фаркоп, подходящий к розетке их авто, на обычном авторынке.  Распиновка розетки прицепа в таком случае может быть произвольной, отличающейся от «отечественного» и иностранных вариантов.

Но обычно такие устройства на российских дорогах встречаются редко. Причиной тому служит дороговизна аксессуара, а потому заказ индивидуальных разъемов и фаркопа обычно требуется тем, кто использует коммерческий транспорт (например, растаможенные авто из азиатских стран).

Как подключить прицеп, зная распиновку розетки?

Есть 2 способа подключения прицепа со световыми приборами. Первый называется «штатный». Его особенность – быстрое соединение вилки с подрозетником. Но этот вариант подходит только в случае, если фаркоп оснащен подрозетником. Иной вариант подключения проводки более универсальный. Он предусматривает соединение контактов проводки и сигнальных цепей на авто.

Но если на машине установлен бортовой компьютер, не исключены проблемы с работой световых приборов. К сожалению, не все бортовые компьютеры «распознают» подключенный таким образом габаритный прицеп. А потому его управление может быть осложнено появлением информации о сбое в системе.

Используя распиновку подключения розетки прицепа, соединить все детали довольно просто. Для этого левоповоротный контакт розетки соединяют с соответствующим блоком на вилке, далее – соединение контакта с противотуманкой с противотуманным светом на прицепной технике. По аналогии действуют со всеми следующими контактами.

Несмотря на то, что у большинства моделей автомобиля распиновка моделей прицепа идентична, при соединении с прицепом могут возникнуть неожиданные трудности. Чтобы их избежать, после подключения всех проводов через разъем фаркопа сначала необходимо проверить их на тестере. Если устройство будет работать успешно, можно заняться непосредственным включением приборов на самом прицепе.

Особенности подключения электроники с помощью распиновки розетки прицепа


Зная схему подключения розетки прицепа легкового автомобиля, наладить контакт с электроприборами, которые располагаются во внешних устройствах, несложно. Но следует помнить о некоторых важных моментах:

 1. Зачистка изоляции. При соединении проводок к разъему фаркопа, не следует забывать об их последующей изоляции. Некорректно подключенные приборы могут стать причиной замыкания в сети, что повлечет невозможность управлять электроприборами и может спровоцировать аварию. Чтобы обеспечить максимальную изоляцию жгутам, можно использовать трехметровый полипропиленовый шланг. Он также может быть заменен на металлический шланг, выполненный из гофрированного материала. Чтобы зафиксировать жгуты проводки, пригодятся 30 хомутов из пластикового материала.

 2. Блок согласования. К сожалению, при наличии встроенного бортового компьютера процедура подключения прицепа с помощью фаркопа осложняется. Бортовой компьютер не воспринимает внешние электронные устройства. И для нормального функционирования этих приборов необходимо приобрести дополнительное оборудование – блок согласования. Он тоже не всегда распознается «бортником», но все же позволяет управлять внешними устройствами с помощью встроенной компьютерной техники.

 3. Проверка мультиметром. Опытные водители, которые предпочитают сами заниматься ремонтом своего авто, давно используют специальный прибор, который позволяет измерить силу тока, напряжение или сопротивление. Перед тем, как заняться подключением контактов, следует проверить, нет ли среди них вышедших из строя элементов. Мультиметр быстрее всего справится с этой задачей. Если будут проблемы с напряжением, значит, какой-то из проводов следует заменить на новый. Перед работой с мультиметром, его следует проверить, соединив 2 щупа между собой и нажав на «пуск». На экране устройства должно появиться нулевое значение – это является гарантией того, что прибор работает. Проверка подсоединенных контактов мультиметром не гарантирует, что все устройства будут работать корректно. Но она позволяет на начальных этапах определить, нет ли замыкания во внутренней сети. Проверку мультиметром следует осуществлять в соответствии с рекомендованной схемой, используя красный и черный щуп для подключения к электроприборам.

Настоятельно не рекомендуется пытаться подключить контакты, не имея представления о распиновке розетки прицепа. Если автомобиль оснащен портативной схемой управления электроникой, любая ошибка при подключении  может привести к короткому замыканию, что спровоцирует выход из строя отдельных элементов.

Также не следует пытаться соединить 13-контактную иностранную розетку с 7-разъемной вилкой. Некоторые «умельцы» умудряются подключить контакты выборочно, что приводит к проблемам с электрическими устройствами. Такие действия могут вывести из строя ряд элементов, а для автомобилей, оснащенных бортовыми компьютерами, подобные манипуляции с распиновкой розетки прицепного транспорта еще более опасны.

Защита элементов

Внутренние контакты розетки подвержены негативному влиянию внешних факторов. Поэтому для эффективного функционирования электроприборов требуется заранее позаботиться об их защите. Это можно сделать с помощью графитовой смазки. Она продается в специализированных магазинах для автолюбителей. Графитовая смазка предотвратит попадание влаги к контактам, что является одной из основных причин их порчи (из-за окисления).

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения прицепа распиновка розетки фаркопа:

№ контакта

Код

Цвет проводов МЗСА

Цвет проводов ГОСТ 9200-76 стр. 10 (11)

Сигнал

Сечение провода

1

L

Желтый

Желтый

Левый поворотник

1,5 мм2

2

54G

Голубой

Голубой

Опция, в России выводят противотуманный фонарь

1,5 мм2

3

31

Белый

Белый

Земля (-)

2,5 мм2

4

R

Зеленый

Зеленый

Правый поворотник

1,5 мм2

5

58R

(Нет провода)

Коричневый

Правый габарит и подсветка номера (иногда задний ход)

1,5 мм2

6

54

Коричневый

Красный

Стоп-сигналы

1,5 мм2

7

58L

Черный

Черный

Левый габарит

1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с "вилкой" на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить "вилку" на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т. д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Как подключить 7-контактный штекер или розетку - блог KT

Подключение 7-контактного разъема или гнезда для прицепа - это простой и легкий процесс, особенно с учетом следующих пошаговых инструкций и демонстрации видео. Обычно это тот же процесс со всеми марками 7-контактных вилок и розеток для прицепов, однако в этой демонстрации мы будем использовать линейку вилок и розеток для прицепов KT.

Какие инструменты мне потребуются для подключения 7-контактной вилки или розетки?

Мы рекомендуем иметь под рукой следующие инструменты, прежде чем приступить к установке.

  • Инструмент для зачистки проводов (Код продукта KT: KTES)
  • Ножницы для кабеля / бокорезы (Код продукта KT: KT32034)
  • Отвертка с крестообразным шлицем

Какой тип кабеля я должен использовать для подключения 7-контактной вилки или розетки прицепа?

Код продукта: KT703M 7-контактная плоская металлическая светодиодная розетка для прицепа

Существует 2 основных типа кабелей для прицепов, которые используются для подключения вашего прицепа, это 5-жильный и 7-жильный. 5 Core не включает синие и черные кабели, которые традиционно используются для синих (электрические тормоза). Черный (дополнительный / задний ход). В большинстве прицепов, особенно в кузове с кузовом и в стандартном кузове, используется 5-жильный кабель для прицепа.В приведенной ниже таблице показаны дополнительные технические характеристики каждого кабеля. Требуемую длину можно легко отрезать с помощью бокорезов или инструмента для резки кабеля. Вы хотите убедиться, что у вас есть правильный кабель для прицепа для вашей установки и правильная длина в зависимости от длины вашего прицепа. Мы рекомендуем следующие типы трейлерного кабеля:

Нажмите на таблицу, чтобы увеличить

Шаги по подключению вашей вилки или розетки прицепа:

1. Определите, какой тип 7-контактной вилки или розетки прицепа вы используете, по приведенным ниже схемам подключения.Используйте это как ориентир для выбора цвета проводов для каждой цепи.

СХЕМА ЭЛЕКТРОПРОВОДОВ 7-КОНТАКТНОЙ МАЛЫЙ КРУГЛЫЙ ПРИЦЕП

СХЕМА СОЕДИНЕНИЙ 7-КОНТАКТНОЙ МАЛЫЙ КРУГЛОЙ РОЗЕТКИ ПРИЦЕПА

СХЕМА СОЕДИНЕНИЙ 7-КОНТАКТНОЙ ПЛОСКОЙ ВИЛКИ ПРИЦЕПА

СХЕМА СОЕДИНЕНИЙ ПЛОСКОЙ ГНЕЗДА НА 7 КОНТАКТОВ ПРИЦЕПА

СХЕМА СОЕДИНЕНИЙ БОЛЬШОЙ КРУГЛЫЙ РАЗЪЕМ ПРИЦЕПА, 7 КОНТАКТОВ:

СХЕМА ПОДКЛЮЧЕНИЯ БОЛЬШОЙ КРУГЛОЙ РОЗЕТКИ НА 7 КОНТАКТОВ ПРИЦЕПА:

2.Начните с зачистки концов кабеля прицепа на 5 мм с помощью инструмента для зачистки проводов. (Мы рекомендуем код: KTES - KT Easy Wire Stripper)

3. Скрутите концы кабеля, чтобы скрутка кабеля не расслаивалась.

4. Возьмите 7-контактный штепсель или розетку прицепа и отвинтите крышку, снимите кабельный ввод и внешний кожух.

5. С помощью отвертки с крестообразным шлицем ослабьте, но не выкручивайте 7 винтов. Если вилка или розетка прицепа также содержат седловое устройство, удалите его с помощью отвертки с крестообразным шлицем.

6. Совместите каждый цветной провод с соответствующей цепью (согласно схеме подключения, приведенной выше) и поместите конец провода под нужный винт. Затяните винты, удерживая кабель на месте.

7. Если в вашей вилке или розетке прицепа используется седловое устройство (устройство, которое удерживает проводку на месте), замените седловое устройство и затяните винты, чтобы закрепить кабель, с помощью отвертки с крестообразным шлицем.

8. Замените кабельный ввод, замените внешний кожух вилки прицепа или розеток и затяните резьбовую крышку.Убедитесь, что все винты затянуты.

Ваш 7-контактный разъем для прицепа подключен и готов к использованию.

См. Ниже полную видеодемонстрацию «Как подключить 7-контактный разъем или розетку для прицепа». В этой демонстрации мы используем разъем KT Clear Trailer Plug, однако процесс подключения точно такой же, как и для любого другого разъема Trailer Plug.

Вас также может заинтересовать ассортимент аксессуаров для светодиодных прицепов KT:

KT предлагает широкий выбор светодиодных аксессуаров для прицепов, которые помогают обнаруживать неисправные системы электропроводки прицепа.Встроенный тестер цепей светодиодов проверяет цепи на любые неисправности проводки, которые могут быть вызваны общим «износом» или коррозией контактов. Неисправная проводка прицепа представляет опасность для других участников дорожного движения, вызывая сбои в освещении прицепа. Этого можно просто избежать, выполнив быструю проверку электрических цепей прицепа перед тем, как отправиться в путь.

ПРОСМОТРЕТЬ И СКАЧАТЬ НАШ НОВЫЙ КАТАЛОГ ПРОДУКЦИИ 2016-17 KT

Посетите www.ktcables.com.au для получения дополнительной информации

Кабели KT

Также продвигайте свою страницу

Нравится:

Нравится Загрузка ...

Связанные

Прицеп с разъемом по лучшей цене - Выгодные предложения на прицеп с разъемом для разъема от глобальных продавцов прицепа с разъемом

Отличные новости !!! Вы попали в нужное место для прицепа разъема розетки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот трейлер с верхним разъемом в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели прицеп для розетки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в прицепе для разъемов и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести прицеп для разъемов по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Пошаговое руководство по установке солнечной фотоэлектрической системы

Photovoltaic Tutorial:

Пошаговое руководство по переходу на солнечную энергию

вернуться на предыдущую страницу

8. Выберите и установите размер меньших электрических компонентов.

Выбрав марки инвертора и модуля, вы будете готовы выбрать другие компоненты, которые будут играть вспомогательные роли в вашей фотоэлектрической системе. К настоящему моменту вы и / или ваш подрядчик должны были сконфигурировать массив, чтобы иметь установленное количество модулей, подключенных последовательно, параллельно или и то и другое.

Здесь в уравнение входят многие требования Национального электрического кодекса (NEC). В частности, жилые солнечные электрические цепи, связанные с сетью, должны включать следующее:

  • Распределительная коробка или сумматор (для соединений проводов в массиве или рядом с ним)
  • DC Disconnect (Вы можете использовать тот, который поставляется с большинством инверторов.)
  • Защита от перегрузки по току (Предохранители и / или автоматические выключатели могут быть дополнительными на стороне постоянного тока или в вашей системе, но ваша сторона переменного тока всегда должна включать одно или несколько из этих устройств O. C.)
  • Защита от замыканий на землю (уже имеется в большинстве инверторов)
  • Розетка счетчика нетто (требуется многими коммунальными предприятиями)
  • Разъединитель переменного тока (для размещения рядом с главной сервисной панелью)
  • Автоматический выключатель DP (устанавливается непосредственно на главной сервисной панели, где проводка вашей фотоэлектрической системы встречается с электросетью)

Более подробный обзор всех этих продуктов см. В разделе «Баланс элементов системы» - страница 2.

EnerzyTech.com
Эта иллюстрация фотоэлектрической схемы включает в себя резервную батарею и панель «нагрузки постоянного тока». Конструкция обычной сетевой системы (без батарей, контроллера заряда, панели выключателя постоянного тока и предохранителя батареи) представляет собой легкую прогулку по сравнению с этой установкой.

Чтобы определить подходящий размер и характеристики более мелких компонентов для установки, вам понадобится следующая информация:

  • уровни напряжения цепи и тока на входе в компонент
  • количество жил (проводов), входящих и выходящих из детали
  • Размер кабелепровода, входящего и / или выходящего из компонента (если используется)
  • Требуемые размеры предохранителя / выключателя (на основе расчетов допустимой нагрузки.)
  • расположение корпусов (NEMA оценивает все электрические шкафы для внутреннего и внешнего использования.)
  • наивысшая оценка температуры окружающей среды, в которой будет размещен компонент
  • , является ли инвертор бестрансформаторным. (Если да, требуется максимальная токовая защита как для положительного, так и для отрицательного проводов.)

При покупке компонентов проверьте, какие марки предохранителей или автоматических выключателей совместимы с каждым продуктом.Совместимость обычно весьма ограничена, поэтому убедитесь, что хотя бы одна модель предохранителя или прерывателя, указанная в спецификации продукта, легко найти и не слишком дорога.

Хотя большинство домашних фотоэлектрических систем легко подбираются по размеру из нескольких стандартных продуктов, представленных на рынке, все же неплохо понять математику, используемую для количественной оценки вольт, ампер и ватт, пульсирующих через цепь. Более того, если вы живете в месте, где очень жарко летом или очень холодно зимой, эти расчеты становятся критически важными при выборе компонентов, которые могут выдержать экстремальные условия.Высокая температура увеличивает тепло внутри проводов и кабелепровода (и между клеммами), в то время как низкая температура может увеличить напряжение, превышающее допустимое для модулей массива.

Вот почему строительные инспекторы и коммунальные предприятия внимательно изучают схемы и спецификации продукции, представленные вместе с заявкой на получение разрешения на солнечную батарею. Во время проверки на месте инспектор также проверит рейтинги, указанные на самих компонентах, и подтвердит, что они совпадают с теми, которые вы указали в своем заявлении.

Начиная с простой части определения размеров компонентов, максимальное напряжение в фотоэлектрической цепи (то есть на стороне массива инвертора) рассчитывается по следующей формуле:

В макс. = В o.c. X # модулей на строку X Поправочный коэффициент напряжения для низких температур

Если это уравнение кажется вам знакомым, это то же самое, что использовалось в Step 6 для определения размера инвертора.Опять же, учитывая спецификацию напряжения холостого хода 37,2 В для жилого модуля Sharp ND-235QCJ, сконфигурированного с двумя цепочками массивов из десяти модулей, математика выглядит так:

В макс. = 37,2 X 10 модулей X 1,13, что составляет 420,36 В.

Значение, используемое для «поправочного коэффициента низкотемпературного напряжения», было взято из таблицы 690.7 NEC, показанной ниже. Это простой способ регулировать напряжение в зависимости от температуры. Вы просто ищите свою самую низкую локальную температуру в диапазонах, указанных в таблице, а затем выбираете соответствующий множитель в среднем столбце.Для Сакраменто это значение составляет 1,13.

Таблица NEC 690.7

В США максимально допустимое напряжение в любой жилой цепи составляет 600 вольт. Следовательно, электрические компоненты, продаваемые поставщиками, всегда рассчитаны на 600 вольт. С другой стороны, при выборе устройства защиты от перегрузки по току на стороне постоянного тока вам обычно необходимо использовать предохранители, потому что автоматические выключатели не могут выдерживать напряжение более 240 вольт.

Выбор комбайнера или распределительной коробки

Когда напряжение отключено, следующей проблемой становится более досадный расчет тока / силы тока.NEC использует термин амперная нагрузка , а не сила тока при обсуждении номинальных значений и размеров компонентов. Пропускная способность - это мера способности проводника выдерживать ток, и это измерение имеет большой запас прочности на всякий случай. Максимальный порог тока определяется комбинацией математических формул, таблиц NEC, в которых перечислены пределы допустимой нагрузки для проводов, предохранителей, клемм и других электрических элементов, а в некоторых случаях - технических характеристик продукта.

Если у вас более одной цепочки модулей, но вы не хотите, чтобы после инвертора проходило более двух проводов, вы должны использовать сумматор.Это может иметь место, например, если у вас ограниченное пространство для прокладки провода через существующий канал. Однако чаще всего в домашних солнечных электрических системах используется простая распределительная коробка, через которую проходит каждый набор проводников на пути к инвертору. Большинство инверторов имеют входные клеммы ( или каналов), которые позволяют подключать от 2 до 4 (а иногда и больше) наборов проводов.

Какой бы компонент вы ни выбрали, распределительную коробку или сумматор следует разместить рядом с массивом, потому что в этом месте вы переключитесь на менее дорогой тип провода. NEC требует, чтобы любой переход проводов проходил внутри электрического шкафа. Вы не можете просто соединить соединительные провода вместе, обернуть их изолентой и оставить в элементах.


На фото слева изображен фотоэлектрический сумматор Soladeck с привязкой к сетке. Обратите внимание на четыре набора проводов (положительный и отрицательный), входящие снизу и отмеченные лентой (красный - для незаземленных проводов, белый - для заземленных). Сверху выходит только один комплект проводов вместе с зеленым проводом заземления.Клемма заземления в правом нижнем углу соединяет зеленый провод здания с голым медным заземлением, идущим снизу от массива.

На диаграмме справа, которая не соответствует тому, что вы видите на фотографии, показано, как соединение двух цепочек проходит от массива через блок объединителя. В большинстве сетевых инверторов не используется контроллер заряда батареи, поэтому толстые красный и черный провода (положительный и отрицательный) будут идти вниз по потоку к центральному инвертору.(Если в вашей системе используются микроконвертеры, сумматор будет объединять провода, по которым проходит переменный ток, и может проходить через автоматические выключатели вместо предохранителей.) В любом случае, предохранители внутри блока сумматора обеспечивают защиту от перегрузки по току, в то время как грозовой разрядник обеспечивает защиту от перенапряжения . защита , которая может потребоваться, а может и не потребоваться в вашем городе. Зеленая линия обозначает заземление. Обратите внимание, что все физическое оборудование (модули, корпус коробки и т. Д.) Заземлено.Это требование NEC. Фото: SolaDeck ---- Схема: HomePower.com

Защита от перегрузки по току (плавкие предохранители или автоматические выключатели) должна быть включена в фотоэлектрический источник или выходную цепь только в том случае, если у вас есть три или более цепочки массива. Предохранители обычно размещаются внутри коробки сумматора (если вы ее используете) или внутри разъединителя постоянного тока (если вы этого не делаете).

Большинство O.C. устройства рассчитаны на максимальную рабочую температуру 40 ° C (или 104 ° F). Это нормально для бытовой электропроводки.С другой стороны, из-за своего расположения на открытом воздухе или на чердаках фотоэлектрические компоненты могут подвергаться гораздо большему нагреву, чем это. Таким образом, если вы планируете разместить какие-либо предохранители или прерыватели в условиях сильного нагрева, вам следует обратиться к спецификациям продукта для определения коэффициентов регулировки температуры. В противном случае в цепи могут возникать неприятные срабатывания или перегорать предохранители в жаркую погоду.

Для определения нормального O.C. номинал устройства (т.е. размер предохранителя или прерывателя), начните с этого уравнения:

Допустимая нагрузка цепи = I max X 1.56

На стороне постоянного тока цепи для этого расчета используется ток короткого замыкания (Isc). Если, например, ваш предохранитель будет помещен в сумматор или распределительную коробку, то Isc будет соответствовать спецификациям тока короткого замыкания для модулей. Для нашего образца массива модулей Sharp расчет выглядит следующим образом:

8,60 ампер (ток короткого замыкания) X 1,56 = 13,42 ампер.

Так как предохранители продаются типоразмеров (6, 8, 10, 15, 20, 25, 30 ампер и т. Д.)), NEC заявляет, что вы должны выбрать ближайший размер, равный или чуть превышающий значение допустимой нагрузки. Для 13,42 ампера это означает предохранитель на 15 ампер.

Для фотоэлектрических цепей, включающих в себя обычный инвертор с трансформатором, только один из двух проводов в паре - незаземленный или горячий провод - имеет предохранитель. Однако, если у вас есть бестрансформаторные инверторы, оба провода в паре должны быть защищены предохранителями.

Также, если вам интересно, множитель 1,56 в расчете допустимой нагрузки - это сокращение, которое включает две формулы NEC, применимые к фотоэлектрическим цепям.Первая формула - Imax X 1,25, что соответствует тому, что NEC называет непрерывным током цепи. Вторая формула - это постоянный ток X 1,25, который обеспечивает амортизацию выше первого значения, чтобы избежать ложных отключений из-за незначительных колебаний тока. Теперь, если вы возьмете 1,25 X 1,25 (или 1,25 в квадрате), вы получите 1,56.

Для нашего образца системы с привязкой к сети с обычным инвертором, двумя цепочками массивов и напряжением (измеренным ранее) 420.36 вольт, приобретаемая нами распределительная или объединительная коробка должна быть рассчитана на 600 вольт постоянного тока (т. Е. Стандартного размера), вмещать положительный и отрицательный проводники как минимум для двух струн и иметь номинальный ток не менее 30 А. (Вы все еще можете вставить предохранители на 15 А, но стандартный номинал для компонентов в этом диапазоне составляет 30 А.)

- -
Слева: сквозной корпус Soladeck AC / DC 3R работает как распределительная коробка для фотоэлектрических систем, установленных на крыше. Он поставляется с окладом, поэтому его можно установить на композитной черепичной черепице.На этой фотографии три набора проводов (для трех модулей) и земля выходят в направлении чердака. Однако большинство распределительных коробок устанавливаются в вертикальном положении и, желательно, в тени, защищенной от солнца. Обратите внимание на предусмотренные в этом продукте клеммы для подключения положительного и отрицательного проводов, а также заземляющего провода (от голой меди к зеленому). Это лучший способ подключения проводов, хотя простой электрический шкаф без клемм гораздо дешевле купить.Справа разъем для проводов Polaris будет использоваться для подключения проводов в недорогой распределительной коробке без клемм. Гайки для обычных проводов не рассчитаны на высокую температуру и могут расплавиться, что приведет к короткому замыканию, поэтому их никогда не следует использовать для солнечных батарей на крыше.

Между прочим, некоторые модели сумматоров поставляются с предварительно смонтированными изнутри, что позволяет сэкономить время на установку. Вот список продуктов Midnite Solar, компании, которая продает как предварительно смонтированные, так и традиционные сумматоры для жилых и коммерческих фотоэлектрических систем. Распределительные коробки и сумматоры в идеале должны быть рассчитаны на фотоэлектрические системы, поскольку эти изделия предназначены для работы с высокими температурами. Вы также захотите, чтобы ваш ящик имел рейтинг NEMA 3R или 4, если он будет размещен на открытом воздухе. Кроме того, в любой коробке, которую вы покупаете, должно быть достаточно места внутри, чтобы соединения проводов (включая заземляющий провод оборудования) были простыми и удобными. Провода, скрученные вместе в крошечном пространстве, естественно, будут выделять больше тепла и представлять более высокий риск короткого замыкания или отключения от клеммы.Ваша работа по электромонтажу становится намного проще, если в корпусе предусмотрены шины или клеммные колодки и блоки .

Выбор разъединителя постоянного тока

Если вы решите не использовать сумматор, у вас, скорее всего, будет два или более набора проводников, идущих ниже по потоку в разъединитель постоянного тока. Отключение - это ручной выключатель включения / выключения, помещаемый в цепь, чтобы дать людям возможность быстро отключить одну секцию фотоэлектрической цепи.Для небольшой фотоэлектрической системы, подключенной к сети, вам следует спросить своего строительного инспектора и коммунального предприятия, соответствует ли отключение постоянного тока, уже установленное на вашем инверторе, требованиям. В этом случае вы сэкономите время и деньги, пропустив дополнительный компонент.

Square-D, 600 В, выключатель постоянного тока с плавким предохранителем, 30 А

Если вы включаете в свою цепь автономный выключатель постоянного тока, вам придется подобрать его таким же образом, как и распределительную коробку или сумматор. В большинстве случаев модель подходящего размера для вашей схемы будет рассчитана на 600 вольт постоянного тока.У вас также будет выбор: купить плавкий или неплавкий . В случае плавкого разъединителя размер, который вы выбираете для своих предохранителей, зависит от того, какой ток каждый набор проводников несет от массива через разъединитель, и от того, помещен ли сумматор в цепь перед разъединителем.

Если вы не комбинируете ток в своей фотоэлектрической цепи, здесь применимы те же формулы, использованные выше:

Допустимая нагрузка цепи = I max X 1.56

Если используется комбайнер, то:

O.C. ampacity = I max X #Module Строки в массиве X 1,56

Для нашего массива образцов с блоком сумматора математическое значение будет 8,60 А х 2 струны х 1,56, что составляет 26,84 А. Ближайший предохранитель с этим значением или выше - это 30-амперный предохранитель.

Чтобы узнать больше о разъединителях постоянного тока и их номиналах, ознакомьтесь с популярной моделью Square-D HU361RB.Буква «U» в номере модели обозначает незагруженный. Даже если вы не покупаете модель с плавким предохранителем, вам все равно необходимо рассчитать номинальную емкость для продукта. Таким образом, приведенная выше математика по-прежнему актуальна, и продукт, который вы покупаете, должен быть рассчитан на 30 ампер.

Выбор разъединителя переменного тока

Этот разъединитель находится между инвертором и главной сервисной панелью дома. Примечательно, что электричество, которое видит отключение переменного тока, мало похоже на электричество фотоэлектрической матрицы на стороне постоянного тока вашей системы.В частности, у вас будут два «горячих» проводника (в дополнение к нейтрали), идущие от инвертора к главной сервисной панели, которые будут проходить через этот разъединитель. Каждый будет выдерживать половину 240 вольт, генерируемых инвертором.

Формула допустимой нагрузки NEC также изменяется на стороне переменного тока цепи. Вместо 1,56 множитель 1,25. И вместо тока короткого замыкания вы должны использовать максимальный или продолжительный выходной ток, указанный в спецификации инвертора.Таким образом, расчет допустимой нагрузки выглядит так:

Допустимая нагрузка цепи = Выходной ток переменного тока инвертора X 1,25

Fronius IG 4000, например, показывает выходной ток 16,7 ампер. Таким образом, 16,7 х 1,25, что составляет 20,88 ампер. Таким образом, правильный выключатель или предохранитель в цепи (или внутри инвертора со стороны выхода переменного тока) должен быть рассчитан на 25 ампер.

Для самого разъединителя переменного тока вы должны выбрать 2-полюсную модель на 30 А.Если ваш инвертор бестрансформаторный, и вы решили купить плавкий выключатель переменного тока, вам понадобится трехполюсная модель, чтобы предохранить нейтральный проводник в цепи, так как он не будет заземлен.

Для более подробного обсуждения того, как определить размер защиты от перегрузки по току в фотоэлектрической системе, вот статья эксперта NEC Джона Уайлса.

Выбор автоматического выключателя DP

Когда вы проводите проводку от разъединителя переменного тока к главной панели, вам необходимо установить новый двухполюсный автоматический выключатель ( он же DP ) в панель как часть этого подключение.Выключатель должен быть типа с обратным питанием , поскольку ток должен иметь возможность протекать в обратном направлении в электрическую сеть. Каждый полюс будет обрабатывать один из двух горячих 120-вольтных проводов, идущих от инвертора.

«Двухполюсный» означает, что автоматический выключатель имеет два размыкающих выключателя, хотя он занимает столько же места, что и однополюсный выключатель. Когда вы покупаете этот компонент, обязательно сначала проверьте свою главную панель, чтобы узнать, какие марки автоматических выключателей совместимы с ним.

Здесь можно использовать те же вычисления, что и для отключения переменного тока:

Допустимая нагрузка цепи = Выходной ток переменного тока инвертора X 1,25

Опять же, 16,7 х 1,25 = 20,88 ампер, что означает, что для каждого токоведущего провода подходит 25-амперный выключатель. Кроме того, NEC требует, чтобы фотоэлектрический выключатель располагался на противоположном конце панели от «основных» выключателей. Это создает физический барьер между двумя источниками питания (электросеть и инвертор), что снижает вероятность возникновения дуги, короткого замыкания или другого случайного столкновения титанов.

Примечание. Если ваша основная сервисная панель имеет емкость шины 100 ампер, максимальный размер выключателя, который вы можете добавить, составляет 20% от 100, что составляет 20 ампер. Это означает, что вы не можете использовать инвертор мощностью более 3800 Вт без обновления главной панели или «бокового отвода линии». Максимальный выходной ток инвертора, приемлемый для 20-амперных автоматических выключателей, составляет 16 ампер, поскольку 16 X 1,25 равно 20. В качестве альтернативы вы можете уменьшить размер «основного» выключателя на сервисной панели со 100 до 80 ампер, что позволит вам использовать больший ток. размер выключателя.Однако это может привести к частому срабатыванию выключателя, когда вы используете несколько приборов в доме. Если шина вашей главной панели рассчитана на 200 ампер, вы можете использовать автоматический выключатель фотоэлектрической системы до 20% X 200 или 40 ампер.

Выбор счетчика нетто

Если требуется, между инвертором и главной сервисной панелью необходимо установить корпус счетчика нетто и розетку. Инструкции, которые вы получите от своей коммунальной компании, должны включать спецификации, определяющие тип компонента, который будет выполнять эту задачу.Если вы не знаете, какой продукт купить, обратитесь к представителю компании.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Продолжение на странице 9 ... (Выбор и размер провода)

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Меню шагов установки солнечной энергии

Домашняя страница

------------------------------------------------- ---------------

Авторские права © 2012-2014 TheSolarPlanner.com

Любые отзывы и предложения присылайте по номеру
info [at] thesolarplanner dot com .

------------------------------------------------- ----------------

Обязательно введите все три слова:
TheSolarPlanner
, чтобы найти этот сайт позже.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
