3.Основные параметры и схема трансмиссии.
Трансмиссия или силовая передача, служит для передачи крутящего момента от коленчатого вала двигателя к ведущим колесам. На автомобилях так называемых классических моделей двигатель установлен в передней части машины, а ведущими являются задние колеса, что обусловливает необходимость применения трансмиссии, состоящей из нескольких механизмов.
При движении автомобиля коленчатый вал двигателя развивает до 5800 об/мин, а ведущие колеса при этом вращаются со скоростью не более 1300 об/мин. Следовательно, даже при благоприятных дорожных условиях колеса автомобиля вращаются в четыре с лишним раза медленнее коленчатого вала.
А при неблагоприятных дорожных условиях, когда возрастает сопротивление движению машины и приходится двигаться с невысокой скоростью, это отношение возрастает.
Трансмиссия-
совокупность кинематически связанных
между собой механизмов и агрегатов
преднозначенных для передачи мощности
(крутящего момента) от двигателя к
исполнительным механизмам.
Она позволяет изменить передаваемый крутящий момент, частоту вращения и направления валов.
Различают:
Механические — в коробках передач содержат лишь шестеренчатые и фрикционные устройства. Преимущества их состоят в высоком коэффициенте полезного действия компактности и малой массе, надежности в работе, относительной простоте в производстве и эксплуатации. Недостатком механической трансмиссии является ступенчатость изменения передаточных чисел, снижающая использование мощности двигателя. Большое время на переключение передач рычагом усложняет управление машиной.
Гидромеханические
— имеют
гидромеханическую коробку передач, в
состав которой входят гидродинамический
преобразователь момента и
механический редуктор.
Преимущества этих трансмиссий состоят
в автоматическом изменении крутящего
момента в зависимости от внешних
сопротивлений, возможности автоматизации
переключения передач и облегчении
управления, фильтрации крутильных
колебаний и снижении пиковых нагрузок,
действующих на агрегаты трансмиссии и
двигатель, и в повышении вследствие
этого надежности и долговечности
поршневого двигателя и трансмиссии.
Основным недостатком этих трансмиссий является сравнительно низкий КПД из-за низкого КПД гидропередачи. Необходимо иметь специальную систему охлаждения и подпитки гидроагрегата, что увеличивает габариты . Без специальных автологов или фрикционов не обеспечиваются торможение двигателем и пуск его с буксира.
Электромехенические — имеют электрические генераторы и тяговые электродвигатели и обеспечивают автоматическое изменение крутящего момента в соответствии с изменением сопротивления движению. За щёт электромагнитных сил. Применению электротрансмиссий препятствовали сравнительно большие габариты и масса электрических машин. Однако успехи электротехнической промышленности открывают возможности создания малогабаритных электрических машин.
На пожарных автомобилях так как используются дополнительные механизмы (насосы, компресора) кроме основной трансмиссии для привода ведущих колёс устанавливают дополнительную трансмиссию.
Основная
транссмисия состоит из механизма
сцепления, коробки передач, главной
передачи, дифференциала и полуосей.
При эксплуатации автомобиля возникает необходимость изменять не только скорость движения и величину подводимого к колесам момента, но также маневрировать, останавливаться, двигаться задним ходом. Выполнение всех этих действий становится возможным благодаря тому, что развиваемый двигателем крутящий момент подводится к ведущим колесам через механизмы, составляющие трансмиссию автомобиля. К этим механизмам относятся :
— Сцепление — однодисковое, сухое;
Позволяет на непродолжительное время отсоединить силовую передачу от двигателя и обеспечивать плавное включение трансмиссии при трогании автомобиля с места или при переключении передач.
При
нажатии на педаль вал поворачивается
и через рычаги и тягу действует на вилку
выключения сцепления, а она – на муфту
выключения сцепления с выжимным
подшипником. Муфта с подшипником
перемещается и нажимает на внутренние
концы рычагов, которые отводят своими
наружными концами нажимной диск от
ведомого диска.
При этом нажимные пружины
сжимаются – сцепление выключено, и
крутящий момент от двигателя к трансмиссии
не передаётся. После отпускания педали
муфта выключения сцепления с подшипником
возвращаются в исходное положение под
действием пружин. Под действием нажимных
пружин нажимной диск прижимается к
маховику – сцепление включено, крутящий
момент передаётся от двигателя к коробке
передач. Плавную передачу крутящего
момента при включении сцепления
обеспечивают демпферные пружины,
вмонтированные в ведомый диск.
Рис 2. Сцепление.
— Коробка передач — трехходовая, с синхронизатором на третей и четвертой
передачах (рис. 3)
Передаточные числа
Первая передача 6,48
Вторая передача 3,09
Третья передача 1,71
Четвертая передача 1,0
Задний ход 7,9
Механическая,
четырехступенчатая, снабжена
синхронизаторами.
Тип управления —
механический, предназначена
для преобразования крутящего момента
двигателя и длительного отсоединения
двигателя от ведущих колес.
Коробка передач имеет четыре передачи вперед и одну назад.
для получения плавного зацепления и бесшумной работы коробки передач шестерни постоянного зацепления выполнены с косыми зубьями.
Рис 3. Коробка передач.
1- ведущий вал; 2 –
шестерня ведущего вала; 3- фиксатор; 4-
штифт; 5- рычаг переключения; 6 и 14- шестерни
третьей передачи; 7 и 13 – шестерни второй
передачи; 8- шестерни первой передачи и
заднего хода; 9- фланец ведомого вала;
10- ведомый вал; 11- шестерня первой передачи
промежуточного вала; 12- блок шестерни
заднего хода; 15- картер;16- шестерня
постоянного зацепления;17- промежуточный
вал; 18- синхронизатор.
— Карданная передача — открытого типа, имеет карданы с игольчатыми подшипникам. Имеет два вала и три кардана, снабжена промежуточной опорой.
Карданная передача позволяет передавать крутящий момент от выходного вала коробки передач к заднему мосту при изменяющемся угле между осями вала коробки передач и ведущего вала главной передачи.
-Главная передача — коническая, гипоидного типа, передаточное число 6,83
служит для того, чтобы передать крутящий момент под углом 90 градусов от карданного вала к полуосям, а также для уменьшения числа оборотов ведущих колес по отношению к числу оборотов карданного вала.
-Дифференциал-обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями на поворотах и неровной дороге.
—Две полуоси—
связанные с
дифференциалом через полуосевые
шестерни, передают крутящий момент от
дифференциала к правому и левому ведущим
колесам.
-Раздаточная коробка — имеет две передачи: прямую и пониженную с передаточным числом 1,982. Служит для подключения вспомогательных механизмов таких как насос.
Каждый из механизмов выполняет определенные функции.
Коробка передач служит для получения различных тяговых усилий на ведущих колесах путем изменения крутящего момента, передаваемого от двигателя к карданному валу, а также для изменения направления вращения ведущих колес при движении задним ходом и для отключения трансмиссии от двигателя на длительное время.
Две полуоси, связанные с дифференциалом через полуосевые шестерни, передают крутящий момент от дифференциала к правому и левому ведущим колесам.
Рис.4.Схема трансмиссии в общем виде.
4- двигатель, 5-корбюратор, 8- коробка передач, 10- задний мост,
12-13- карданный вал, 16- тормоза.
Назначение и схема трансмиссии трактора
Главная » Трактора
Трактора
Опубликовано
Большинство колесных и гусеничных тракторов работают по одному принципу, ведь наличие ряда конструктивных особенностей позволяет технике удобно передвигаться и выполнять отведенные задачи. Трансмиссия является незаменимой частью любого трактора, ведь ее основная задача — передавать и преобразовывать полученную энергию к потребителю. Причем передача проходит максимально удобно и просто, а значит управлять трактором сегодня достаточно просто.
Нынешние тракторы создаются в различных вариантах трансмиссии, можно выделить две основных трансмиссии:
- Механическая — в основе лежат лишь механизмы и шестерни;
- Гидромеханическая — трансмиссия также имеет механизмы, но также присутствуют гидродинамические преобразователи.
Также производители создают несколько трансмиссий, которые различаются по изменению передаточного числа. В зависимости от этого выделяют комбинированную, ступенчатую и бесступенчатую трансмиссии.
Содержание
- Механическая и гидромеханическая трансмиссии
- Классификация по преобразованию передаточного числа
- Особенности трансмиссии гусеничного трактора
- Какое использовать масло в трансмиссию трактора?
- Видео
Механическая и гидромеханическая трансмиссии
Наиболее популярной, недорогой и практичной считается механическая трансмиссия, она достаточно удобная и неприхотливая в работе.
В основе механической коробки лежат такие главные механизмы как: сцепление, коробка передач, главная передача, дифференциал, конечные передачи, механизм поворота и карданная передача.
Также в зависимости от производителя выбранного трактора в его трансмиссию могут устанавливаться ходоуменьшители, раздаточная коробка и система повышения крутящего момента.
Также следует понимать, что нынешние зарубежные тракторы могут предлагаться с трансмиссиями электрического и смешанного типа. Вышеуказанные виды трансмиссий обычно различаются по способу обработки крутящего момента.
Классификация по преобразованию передаточного числа
В тракторах принято использовать ступенчатые трансмиссии, они удобные, неприхотливые в обслуживании и недорогие.
- Ступенчатая — предполагает специальные интервалы передаточного числа, в эти интервалы трактор способен выдать максимальную мощность и при этом оставаться экономичным.
- Бесступенчатая — определенные заданные интервалы передаточного числа способствуют изменению положения, поэтому не требуется усилие и внимание для выбора оптимального соотношения экономичности и мощности.

- Комбинированная — данный механизм позволяет сочетать одну бесступенчатую передачу и ступенчатую передачу. Таким образом вы получаете все плюсы бесступенчатой трансмиссии, одновременно контролируется максимальная мощность и экономичность.
Особенности трансмиссии гусеничного трактора
Для работы трактора на гусеничном ходу используется иная трансмиссия, предполагает наличие двух больших гидравлических передач. На каждой передаче устанавливается регулируемый насос и гидравлический мотор.
Гидравлические насосы созданы таким образом, что соединяются с двигателем, гидравлические моторы в передачах соединяются с ведущими звездочками. Непосредственно данные звездочки уже соединены зубчатым механизмом. Схемы трансмиссии гусеничного трактора позволяют проще оценить принцип работы и все особенности.
Какое использовать масло в трансмиссию трактора?
Для полноценной работы такого узла трактора как трансмиссия приходиться использовать специальное масло, характеристики которого устанавливаются еще на заводе производителе.
Трансмиссионное масло создается согласно ГОСТ 17479.2-85, при маркировке масла производитель может указать буквы ТМ.
Также марка масла обозначается цифрами, обозначающими наличие присадок и определенную вязкость. Приведем пример: масло ТС-3-1H можно расшифровать как трансмиссионное, относиться к 3 группе и создано по 4 классу вязкости.
Масло для сельскохозяйственной техники имеет в составе дистиллятную и нефтяную разновидности, хорошее масло должно иметь присадки, уменьшающие износ и появление задиров. В основе могут содержаться такие компоненты как фосфор, сера, хлор и т. д.
При использовании на тракторе ведущего моста и гипоидной скорости обязательно требуется использование специального смазочного вещества — гипоидного масла. Также играют важную роль — защищают от появления задиров. Любое трансмиссионное масло должно выполнять единственную роль — смазка внутренних механизмов трансмиссии и обеспечение правильного теплоотвода.
Видео
youtube.com/embed/4C5kYhWJE08?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Схемы трансмиссии с одним или несколькими ведущими мостами — Студопедия.Нет
Nbsp; Нефтекамская автомобильная школа “Добровольное общество содействия армии, авиации и флоту России” ========================================================= ЛЕКЦИЯ по дисциплине «УСТРОЙСТВО И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ТРАНСПОРТНЫХ СРЕДСТВ»
Тема № 4. Устройство, назначение и работа трансмиссии
Занятие № 4.1. Трансмиссия автомобиля.
по подготовке специалистов по ВУС-837 «водители транспортных средств категории «С»
Нефтекамск 2017
Тема № 4. Устройство, назначение и работа трансмиссии (СЛАЙД № 1)
Занятие № 4.1. Трансмиссия автомобиля.
Учебные вопросы (СЛАЙД № 2)
- Устройство и назначение трансмиссии.
- Схемы трансмиссии с одним или несколькими ведущими мостами.
- Способы смазки агрегатов, сборочных единиц и деталей трансмиссии.
- Трансмиссионные масла и пластичные смазки, их применение, основные свойства и маркировка.
Время: 2 часа.
Место проведения: аудитория.
Вид занятия: лекция.
Методические указания.
Обосновывать обучаемым важность рассматриваемого учебного вопроса. Основные положения давать под запись в конспект.
Приводить конкретные примеры из опыта эксплуатации автомобилей.
Обратить внимание на правильность ведения конспектов.
Учебный материал излагать с использованием кадров в Microsoft PowerPoint, схем и плакатов.
Поддерживать связь с аудиторией.
Контроль качества усвоения учебного материал производить кратким опросом по изложенному материалу.
Подводить итог рассмотренного вопроса и приступать к изложению следующего учебного вопроса.
Сделать выводы по материалу занятия, подвести итог занятия, ответить на вопросы обучаемых. Дать задание на самостоятельную работу.
Введение
Теоретические знания материальной части трансмиссии автомобильной техники, а также практические навыки и умения по выполнению ряда основных мероприятий и работ, способствуют не только правильной организации эксплуатации автомобильной техники, но и умению определения причины возникших отказов и поломок и восстановления работоспособности агрегатов и узлов трансмиссии. Это обеспечит выполнение поставленных задач в любых условиях.
Учебный вопрос № 1.
Устройство и назначение трансмиссии
Совокупность агрегатов, узлов и деталей, предназначенных для передачи крутящего момента двигателя ведущим колесам и изменяющих его (крутящий момент) и частоту вращения по величине и направлению, называется трансмиссией.
Трансмиссию, состоящую только из механических устройств, называют механической. (СЛАЙД № 4)
Трансмиссия включает в себя: сцепление, коробку передач, раздаточную коробку, карданную передачу, главные передачи, дифференциалы, валы привода ведущих колес (полуоси).
Рис. 1. Кинематическая схема трансмиссии автомобилей (СЛАЙД № 5)
Источником движущих сил колесной машины является крутящий момент Мк, передаваемый от двигателя к ведущим колесам. В местах контакта с дорогой ведущие колеса с подведенным от двигателя через трансмиссию крутящим моментом Мк развивают на плече, равном радиусу колеса rk, окружную силу Рко, с которой отталкиваются от дороги. Толкающая автомобиль сила Рт примерно равно силе Рко, так что
Рт=Мк/Гк.
Толкающая сила затрачивается на преодоление внешних сил сопротивления движению: качению колес, подъему воздуха, разгону. Однако в различных условиях движения крутящего момента двигателя не хватает, чтобы преодолеть постоянно изменяющиеся силы сопротивления движению, да и частота вращения коленчатого вала двигателя (1000 мин» и более) слишком велика, чтобы с такой же частотой вращались ведущие колеса автомобиля.
Поэтому между ведущими колесами и двигателем располагают агрегаты и механизмы, позволяющие не только передавать, но и непрерывно автоматически или принудительно изменять крутящий момент и частоту вращения ведущих колес.
Выводы по вопросу.
Учебный вопрос № 2
Схемы трансмиссии с одним или несколькими ведущими мостами
Трансмиссии по способу связи между двигателем и ведущими колесами разделяются на механические, гидрообъемные, электрические и комбинированные: гидромеханические, электромеханические (рис. 2).
Рис. 2.Типы трансмиссий (СЛАЙД № 7)
Механическая трансмиссия состоит только из механических устройств (рис. 3).
Рис. 3. Достоинства и недостатки механической трансмиссии (СЛАЙД № 8)
Гидромеханическая трансмиссия состоит из механической и гидравлической передач (рис. 4).
Рис.
4. Достоинства и недостатки гидромеханической трансмиссии (СЛАЙД № 9)
Гидрообъемная трансмиссия выполнена с гидрообъемным преобразователем (рис. 5).
Рис. 5. Достоинства и недостатки гидрообъемной трансмиссии (СЛАЙД № 10)
Электромеханическая трансмиссия состоит из механической и электрической передач (рис. 6).
Рис. 6. Достоинства и недостатки электромеханической трансмиссии (СЛАЙД № 11)
По характеру изменения передаточного числа трансмиссии мо гут быть ступенчатыми и бесступенчатыми. Ступенчатая трансмиссия выполнена с фиксированным ступенчатым изменением передаточного числа, бесступенчатая трансмиссия — с бесступенчатым изменением передаточного числа. Автоматическая трансмиссия выполнена с автоматическим изменением передаточных чисел. Наибольшее распространение на современных автомобилях получают механические трансмиссии ввиду простоты устройства и надежности работы. В зависимости от назначения автомобиля, взаимного расположения двигателя (двигателей) и ведущих колес они выполняются по различным схемам (рис.
7).
На некоторых автомобилях (Урал-4320, КрАЗ-260, КамАЗ-4310 и др.) в трансмиссию включают несимметричный межосевой дифференциал, который целесообразнее распределяет подводимый от двигателя крутящий момент между передним и двумя задними мостами для исключения опасности их перегрузки и лучших условий для образования сил тяги. Дополнительной коробкой передач пользуются для получения необходимой силы тяги на ведущих колесах при преодолении больших сопротивлений. СЛАЙДЫ № 12, 13, 14)
Выводы по вопросу.
Учебный вопрос № 3
Трансмиссия автомобиля: виды (типы) трансмиссии, схема трансмиссии каждого вида (типа)
Назначение трансмиссии и общее устройство трансмиссии
Автомобиль не всегда находится в движении, сначала он неподвижно стоит. Вы подходите, открываете дверь, садитесь и запускаете двигатель.
Теперь коленчатый вал двигателя вращается, причем довольно быстро (частота вращения на холостом ходу составляет не менее 600-800 об/мин).
Колеса пока остаются неподвижными (частота их вращения равна 0 об/мин).
Чтобы автомобиль поехал, надо соединить вращающийся коленчатый вал двигателя с колесами. Тогда они тоже начнут вращаться, и автомобиль поедет.
Все детали, которые участвуют в изменении и передаче крутящего момента от двигателя к ведущим колесам автомобиля, образуют систему, которая называется трансмиссией.
Любой автомобиль должен иметь возможность двигаться с разными скоростями, а также двигаться задним ходом. При этом коленчатый вал двигателя может вращаться только в одном направлении и в достаточно узком диапазоне частот (от 600-700 до 6000-7000 об/мин). Поэтому трансмиссия должна не просто передавать крутящий момент, но и изменять его величину и направление. Что бы ни случилось, в любой ситуации наши специалисты по выездной тех помощи на дорогах москвы приедут и окажут необходимую помощь.
Виды и схемы трансмиссий
Существует три основные схемы трансмиссии — заднеприводная, переднеприводная и полноприводная.
Из следующей главы можно будет узнать описание устройства и работы системы сцепления включая привод сцепления.
В первом случае трансмиссия связывает двигатель только с задними колесами, во втором — только с передними. А в одной из следующих глав можно будет узнать общее описание устройства современного легкового автомобиля, основные системы в устройстве автомобиля, конструкции кузова.
Полноприводная схема трансмиссии «раздает» крутящий момент мотора всем четырем колесам.
Каждая из трех схем трансмиссии имеет свои преимущества и недостатки, поэтому в современных моделях можно встретить их все.
Трансмиссия автомобиля: заднеприводная схема трансмиссии
Заднеприводная схема трансмиссии находит применение в основном в автомобилях премиум-класса. Это вызвано соображениями компоновки и распределения массы по осям. Дело в том, что массу мощного двигателя, установленного в передней части автомобиля, надо чем-то уравновесить. Для этого главную передачу, а иногда и коробку передач располагают сзади.
Трансмиссия автомобиля: переднеприводная схема трансмиссии
Переднеприводная схема трансмиссии обладает высокой компактностью и находит применение в основном в массовых бюджетных моделях с относительно небольшими габаритами и малолитражными двигателями.

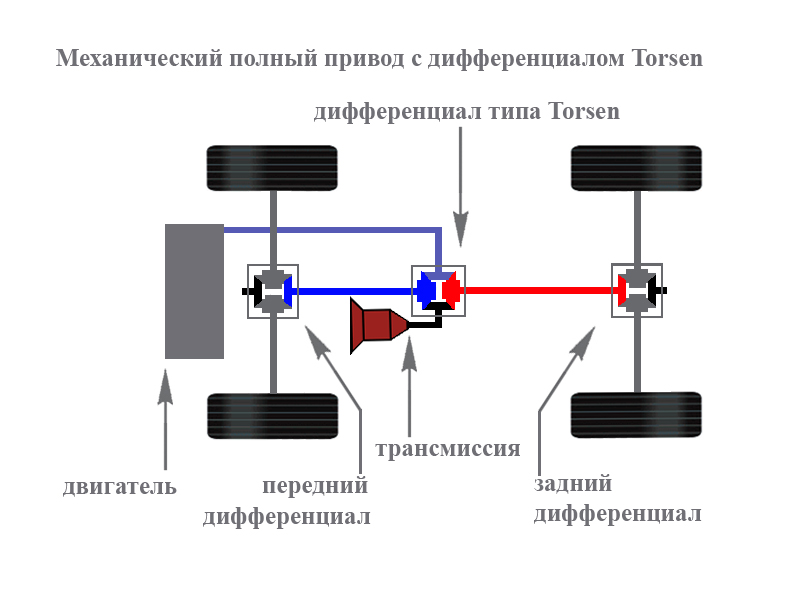

Трансмиссия автомобиля: полноприводная схема трансмиссии
Полноприводная схема трансмиссии позволяет автомобилю уверенно двигаться в любых дорожных условиях, но ввиду большого количества узлов и агрегатов приводит к увеличению массы и стоимости автомобиля.
Механическая трансмиссия и автоматическая трансмиссия
Самым главным элементом трансмиссии является коробка передач. Именно в коробке происходят основные преобразования крутящего момента по величине и направлению.
По типу применяемой коробки передач трансмиссии разделяют на механические трансмиссии и автоматические трансмиссии.
Если коробка механическая, то переключением передач в ней управляет водитель.
В автоматической коробке передач (АКП) переключением управляет автоматика. Существует несколько разновидностей современных АКП, они будут рассмотрены ниже.
Что такое трансмиссия? Какое ее назначение, устройство? Чем отличаются разные виды трансмиссий: механическая, гидравлическая, гидростатическая, электромеханическая. Какие поломки трансмиссии встречаются чаще всего?
Трансмиссия автомобиля – это целый комплекс механизмов, который обеспечивает функционирование всех его движущих механизмов, передаёт им энергию ДВС. Дословно слово «transmission» с английского языка на русский можно перевести следующим образом: «перенос», «передача», «перевод». Фактически даже простая цепная передача на велосипеде – это уже трансмиссия. Но применительно к велосипедам слово «трансмиссия» не прижилось. Принято говорить именно «передача». А вот в сфере машиностроения, транспортных технологий понятие «трансмиссия» применяется и к механизмам, соединяющим ДВС с движущимися элементами, и к системам, которые обеспечивают функционирование таких механизмов.
Хотя, если речь уже зашла о велосипеде, то на его примере легче всего наглядно объяснить суть трансмиссии как-таковой. Чтобы передвигаться быстро на велосипеде, нужна высокая частота вращения заднего ведущего колеса. Цепная передача идеально позволяет решить эту задачу, не прибегая к изменению диаметра колеса. Правда, если мы рассматриваем устройство автомобилей, то уже появляется двигатель, и конструкция усложняется, как и спектр её «обязанностей». Например, во время движения авто ДВС постоянно нужно затрачивать энергию на преодоление всевозможных сопротивлений, в том числе преодоление инерции самого автомобиля.
От качества механизмов трансмиссии (МТ) зависит расход топлива, безопасность и комфорт водителя, пассажиров транспортного средства, эффективность выполнения тех или иных задач. Например, МТ погрузчика обеспечивают оператору комфортное взаимодействие с погрузчиком, беспрепятственно подъезжать к стеллажам и аккуратно разгружать его. От МТ комбайна зависит отлаженность передачи действий от ДВС механизмам жатвенной части.
От МТ карьерного самосвала зависит то, сможет ли он обеспечить эффективный старт после полной загрузки кузова или движение в гору с высокой скоростью.
Назначение и схемы трансмиссий
Прямое назначение трансмиссии автомобиля — пошагово регулировать крутящий момент от маховика и распределять его по ведущим колёсам.
МТ позволяют согласовать работу ДВС с сопротивлением движению транспортного средства, расширяя тяговое усилие на ведущих колесах, диапазон изменения оборотов.
Схема трансмиссии автомобиля зависит от того – переднеприводный или заднеприводный автомобиль перед нами.
У транспортного средства с приводом на задние ведущие колеса в составе трансмиссии чаще всего можно встретить сцепление, коробку передач, карданный механизм, задний ведущий мост в сборе. Такой вариант очень популярен у коммерческого транспорта (включая, грузовики, автобусы).
У транспорта с приводом на передние колеса (самый распространённый вариант у легковых авто) в состав трансмиссии чаще всего входят: сцепление, трансэксл, карданный привод на передние ведущие колеса и шарниры равных угловых скоростей.
Уточнение «чаще всего» при описании конструкции сделано по той причине, что некоторые элементы могут «перекочёвывать». Например, трансэксл можно встретить в конструкции некоторых автомобилей и с задним приводом. К такому конструктивному решению не раз прибегали при производстве некоторых моделей Chevrolet, Nissan Alfa Romeo. Особенно решение популярно у спорткаров с независимой подвеской. Трансэксл может соединяться с ДВС при помощи различных валов (карданного, с резиновыми муфтами).
В трансмиссионную схему всех полноприводных авто с ручным управлением и ряда транспортных средств с дополнительным оборудованием (например, коммунальной техникой) также входит раздаточная коробка.
Отдельно стоит обратить внимание на гидромеханические схемы. У них нет сцепления, но каждая ступень КПП оснащается автономным элементом переключения.
Что входит в трансмиссию автомобиля?
Узлы трансмиссии автомобиля:
- Сцепление, муфта сцепления или фрикцион (последний вариант часто встречается на сельскохозяйственной технике, например, тракторах).
Разъединяет двигатель от трансмиссии и плавно соединяет их при переключении передач, при старте движения. Основа большинства сцеплений — фрикционный диск или диски, прижатых к маховику или сжатых друг с другом. Управлять сцеплением можно механическим способом (педалью), посредством гидро-, электропривода. - Коробка передач (КПП). Главная функция любой КПП — изменение отношения между угловыми скоростями, крутящими моментами валов, угловыми и линейным перемещениями (то есть изменение передаточного отношения). Агрегат позволяет изменить крутящий момент, скорость и направление движения транспортного средства, а также разъединить двигатель с трансмиссией. Устройство агрегата зависит от типа КПП.
- Трансэксл — ведущий мост в блоке с коробкой передач.
- Кардан — механизм, передающий крутящий момент между валами у переднеприводных авто и от коробки к задним колесам на заднеприводных.
- Картер. Кожух, в котором располагаются главная передача, полуоси для крепления ступиц ведущих колец и дифференциал.

- Главная передача. Увеличивает крутящий момент и передаёт его на полуоси ведущих колес, адаптирует мощь двигателя под эксплуатационные условия.
- Дифференциал. Распределяет крутящий момент между приводными валами и обеспечивает возможность колёс вращаться с разными угловыми скоростями. От дифференциала зависит безопасность езды при поворотах на сухой гладкой дороге. Дифференциал может быть исполнен в виде муфты (вязкостной или фрикционной) или червячных полуосевых шестерен (дифференциал Торсен) с автоматической самоблокировкой механизма в момент разности крутящих моментов на приводном вале и корпусе.
- Полуоси. Передают крутящий момент от зубчатого колеса дифференциала непосредственно на колесо (через ступицу).
- Шарниры угловых скоростей. Передают крутящий момент, идущий от дифференциала к ведущим колесам. ШРУСы в отличие от передачи способны беспрепятственно работать с существенными углами поворота (до 70 градусов).
- Раздаточная коробка («раздатка»).
Устройство, направленное на распределение усилия двигателя по ведущим колесам. Раздаточная коробка помогает нарастить крутящий момент при езде по плохим дорогам, бездорожью, распределить крутящий момент между приводными осями транспортного средства.
Для повышения функциональности, эргономичности, конкурентоспособности устройство трансмиссии автомобиля постоянно совершенствуют. Рассмотрим популярные полноприводные МТ 4Matic, xDrive, 4Motion, Quattro.
Особенности популярных трансмиссий 4Matic, xDrive, 4Motion, Quattro
- Системы полного привода 4Matic (установлены на многочисленные легковые модели Mercedes-Benz) с постоянным полным приводом включают межколесный и межосевой дифференциалы свободного типа, позволяющих разделить крутящий момент ДВС на две оси. Каждая из осей благодаря свободным дифференциалам может беспрепятственно вращаться с различной скоростью. Кроме того, у 4Matic предусмотрен контроль за движением посредством системы курсовой устойчивости (предусмотрен контроль тягового усилия, антиблокировочная система тормозов и антипробуксовочный механизм).

- Полноприводные трансмиссии xDrive (разработка BMW) отличаются наличием фрикционной многодисковой муфты. Она выполняет роль дифференциала. Также одна из главных особенностей решения состоит в том, что системой обеспечена возможность перераспределения межосевого крутящего момента в максимально широком диапазоне (0 до 100%).
- Система Quattro (Audi). Отличительная особенность – МТ и ДВС расположены продольно. У большинства трансмиссий Quattro присутствует свободный дифференциал с электронной блокировкой. Благодаря ней автоматически отпадает проблема пробуксовки ведущих колёс при разгоне на скользком дорожном полотне.
- 4 Motion (популярный МТ Volkswagen). Особенность схемы — крутящий момент ДВС распределяется по осям в зависимости от ситуации на дороге.
У большинства трансмиссий Quattro и 4Motion присутствует свободный дифференциал с электронной блокировкой. Благодаря ней автоматически отпадает проблема пробуксовки ведущих колёс при разгоне на скользком дорожном полотне.
Классификация
Трансмиссии принято классифицировать в зависимости от способа передачи энергии (типа преобразователя крутящего момента, привода транспортного средства использованной коробки передач.
В зависимости от способа передачи энергии выделяются следующие виды трансмиссии автомобиля:
- Механическая. Энергия передаётся посредством механического трения в сцеплении, взаимодействия шарниров, зубчатых колёс.
- Гидромеханическая. Крутящий момент возникает за счёт механического трения и работы гидравлики. ТМ здесь работают благодаря гидромуфте, гидротрансформатору.
- Гидравлическая. Вращение обязано нагнетания масла к гидротурбине под высоким давлением. То есть передача энергии осуществляется посредством жидкости.
В зависимости от привода выделяют переднеприводную, заднеприводную и полноприводную трансмиссию. О том, как они отличаются, можно судить, исходя из особенностей схемы устройств, приведённых в начале нашего материала.
В зависимости от коробки передач трансмиссия бывает:
1.
Механическая.
2. Автоматическая.
3. Роботизированная.
4. Вариативная (бесступенчатая) – с вариатором.
Подробнее о трансмиссиях с разными типами коробок передач читайте в нашем материале «Коробка передач».
Механическая трансмиссия
Передача мощности производится за счёт механических передач вращательного движения.
Плюсы:
- Низкая стоимость.
- Высокий КПД.
- Малые габариты.
Механические системы обладают наивысшим КПД среди прочих, наименьшей массой, наиболее просты в производстве.
Важно! Не нужно путать механический способ передачи энергии и механическую коробку передач. Да, чаще всего решения с механической коробкой – это именно решения с механической передачей энергией. И именно её все и называют механическая трансмиссия автомобиля. Но это не аксиома. Среди гусеничной техники есть решения, где энергия передаётся через мехпередачи, при этом коробки стоят отнюдь не механические.
Гидромеханическая трансмиссия
Для агрегата характерно наличие гидромеханической коробки передач (в конструкции объединены механический редуктор + гидродинамический преобразователь крутящего момента).
Наибольшая эффективность от системы наблюдается при наличии в ней автоматического управления.
Гидротрансформатор с колёсами с криволинейными лопатками, являющийся обязательным элементом такого агрегата, автоматически изменяет крутящий момент, передаваемый от двигателя.
Процесс передачи крутящегося момента подчиняется изменениям нагрузки на выходном валу КП.
- Муфта свободного хода запускает процесс вращения колеса реактора только в одном направлении. Оно совпадает с траекторией вращения насосного колеса.
- Рабочая зона под давлением заполняется маслом.
- Насосное колесо вращается.
- Лопатки насосного захватывают масло.
- Под влиянием центробежной силы масло оказывается на турбинном колесе.
- Масло поступает в реакторе.
- Направление потока жидкости изменяется.
- Масло снова поступает в насосное колесо.
Таким образом, на лицо – замкнутая циркуляция масла.
Плюсы и минусы гидромеханических решений
Гидромеханические решения ценят за широкий диапазон регулирования передаточных чисел, возможность обеспечить бесступенчатое изменение параметров потока энергии, реверсирование, быстрое реагирование на изменение условий эксплуатации, ситуацию на дороге.
Предоставляется возможность автоматизировать процесс переключения скоростей, установить полный контроль за фильтрацией крутильных колебаний.
Гидромеханические МТ очень популярны у сельскохозяйственных, коммунальных машин, автопоездов большой проходимости. Решение отлично подходит для передачи мощностного потока от ДВС на привод ведущих мостов.
Распространена установка таких агрегатов и на карьерные самосвалы. Удаётся исключить динамические нагрузки на валы, превышение трения дисков.
Самые популярные и эффективные – гидромеханические автоматические трансмиссии.
Правда, при множестве достоинств, есть у них и недостатки:
- Отношение крутящего момента на ведомом звене по отношению к крутящему моменту на ведущем звене (то есть коэффициент трансформации) достаточно низок (не превышает 3).
- Есть сложности с нарастанием тормозного усилия (эта проблема остро чувствуется при вхождении в режим торможения ДВС.
- Высокая материалоемкость.
Гидравлическая трансмиссия
Вместо сухого трения механических МТ задействован гидротрансформатор.
Для передачи крутящего момента применяются планетарные ряды, помогающие создать идеальные условия для реализации широкого спектра передаточных отношений. В том числе, такие решения не боятся сильной вибронагруженности.
Огромные преимущества решения:
- При переключениях передач не происходит разрыва потока мощности.
- Решение отлично обеспечивает передачу крутящегося момента.
- Для плавной работы с передачами не нужно прикладывать ударные усилия.
Но чтобы получить отдачу от агрегата с гидротрансформатором, приходится заботиться о монтаже
своей гидромуфты для каждой передачи.
Гидростатическая трансмиссия
ГСТ передаёт энергию вращения от ДВС к колесу или шнеку через насос с помощью направления рабочей жидкости к гидромотору.
Решение чаще всего монтируется на транспорте, если важно обеспечить большое передаточное число. Главные объекты, где устанавливаются МТ такого типа – зерноуборочные комбайны, дорожно-строительные машины, бульдозеры.
ГСТ не препятствует пробуксовке машин на вязких грунтах, а при движении вперед-назад легко обеспечить прямолинейность движения. Даже если отвал бульдозера максимально отпущен, то при медленном продвижении вперёд транспортное средство не глохнет. При работе на бульдозере это особенно ценно.
ГСТ не отличается высоким уровнем КПД, но ДВС у таких ТМ работает более экономично, если сравнивать с механической трансмиссией.
Электромеханическая трансмиссия
Электромеханическая трансмиссия – это решение с тяговым генератором, тяговым мотором (или несколькими моторами).
Объекты установки:
- cамосвалы большой грузоподъёмности,
- автобусы большой вместимости,
- транспорт высокой проходимости (вездеходы, уборочно-транспортные машины),
- гусеничные трактора,
- многозвеньевые поезда высокой проходимости,
- карьерные самосвалы
Главная особенность – энергия передаётся на генератор и при необходимости может использоваться повторно.
Торможение происходит с возвратом энергии. Если монтирована аккумуляторная система, можно производить замедленное движение с отключенным ДВС. В электроэнергию может преобразовываться вся мощь ДВС.
Среди недостатков – внушительные габариты, высокая себестоимость, КПД ниже, нежели у механических систем.
Наиболее частые поломки трансмиссии
- Сильный шум при включении сцепления – «симптом» износа пружин (вилки, демпфера) или возникновение зазора в шлицевом соединении. Чаще всего решение проблемы – замена ведомого диска или пружин, но иногда достаточно просто основательней закрепить пружину вилки.
- Увеличение шума при выключении сцепления – сигнал о износе, повреждении подшипников вала КПП. Как правило, проблема решается заменой подшипника.
- «Смазанное» включение передач. Возникает как ответная реакция на износ многих деталей. Важна детальная диагностика и замена одной или нескольких деталей – пружин фиксаторов, шариков, «сухарей», шестерни, муфты, рычага выбора передач, блокирующих колец синхронизаторов.

- Из коробки передачи течёт масло. Чаще всего проблема – в износе сальников или уплотнительных прокладок, и они нуждаются в замене. Но проблема может быть и в ослаблении крепления картера или его крышек. В этом случае требуется регулировка крепежа (гаек).
- КПП издаёт гул, шум. Такое нередко бывает при недостатке уровня масла в коробке. И здесь важно понять причину утечки масла, устранить ее, а затем восстановить уровень масла до требуемых норм. Кроме того, проблема может быть связана с износом синхронизаторов, подшипников, шестерен. В этом случае требуется их замена.
- При подъёме транспортного средства в гору начинается пробуксовка. Переключение на пониженную передачу начинается раньше времени. Здесь, как и в предыдущем случае, причина чаще всего – падение уровня масла. Но нельзя исключать и одновременный износ манжет поршня и дисков муфты. Это может быть прямым стимулом к их замене.
- Cтук на холостом ходу ДВС. Это свидетельство окончания времени эксплуатации дисков фрикционных муфт.
Решить проблему можно только их заменой.
Интерактивное обучение! На базе LCMS ELECTUDE доступен специальный обучающий курс-тренинг и тестовая система проверки знаний «Трансмиссия автомобиля».
29 учебных модулей – это отличные возможности для того, чтобы изучить устройство, принцип работы разных трансмиссий. Огромное внимание уделяется устройству и сервисному обслуживанию.
Видеообзор интерактивного тренинга «Трансмиссия»
Дополнительную информацию вы всегда можете уточнить в LCMS ELECTUDE. Это не только обширная база знаний для тех, кто постигает транспортные технологии, но и площадка, которая позволяет прокачать навыки посредством симулятора, оценить знания с помощью системы тестов. Платформа отлично подходит для обучения автодиагностов и автомехаников.
Источник Источник http://kerel.ru/engine/transmissions_main_types
Источник Источник Источник Источник http://pro-sensys.com/info/articles/obzornye-stati/transmissiya/
Схема трансмиссии нива 2121
Трансмиссия предназначена для передачи крутящего момента от двигателя к ведущим колесам автомобиля.
На автомобиле применяется механическая трансмиссия, которая включает в себя: сцепление, коробку передач, раздаточную коробку, карданные передачи, главные передачи, дифференциалы (межколесные и межосевой) и приводы ведущих колес.
Принципиальная схема трансмиссии автомобиля «Нива» ВАЗ- 2121 представлена на рис. 33. Крутящий момент от двигателя 1 через сцепление 2 передается к коробке передач 3, где изменяется в соответствии с включенной передачей. От коробки передач крутящий момент через карданную передачу 4 передается к раздаточной коробке 5, в которой распределяется между передним 14 и задним 8 ведущими мостами автомобиля поровну межосевым дифференциалом 6. От раздаточной коробки крутящий момент через карданные передачи 7 и 13 подводится к главным передачам 9 ведущих мостов, в которых увеличивается, и далее через дифференциалы 10 и приводы 11, 16 к задним 12 и передним 15 ведущим колесам. В межколесных дифференциалах 10 момент распределяется поровну между правыми и левыми колесами каждого моста.
Привод ведущих колес заднего моста включает в себя
только полуоси. Привод колес переднего моста состоит из двух карданных передач, каждая из которых имеет по два карданных шарнира. Это обеспечивает возможность подведения крутящего момента к передним ведущим и управляемым колесам.
Рис. 33. Принципиальная схема трансмиссии автомобиля
Трансмиссия предназначена для передачи крутящего момента от двигателя к ведущим колесам автомобиля.
На автомобиле применяется механическая трансмиссия, которая включает в себя: сцепление, коробку передач, раздаточную коробку, карданные передачи, главные передачи, дифференциалы (межколесные и межосевой) и приводы ведущих колес.
На рис. 25 представлена принципиальная схема трансмиссии автомобиля «Нива» ВАЗ-2121.
Рис. 25. Принципиальная схема трансмиссии:
1 — двигатель; 2 — сцепление; 3 — коробка передач; 4, 7, 13 — карданные передачи; 5 — раздаточная коробка; 6 — межосевой дифференциал; 8 — задний мост; 9 — главная передача; 10 — межколесный дифференциал; 11, 16 — приводы ведущих колес; 12 — ваяние колеса; 14 — передний мост; 15 — передние колеса.
Крутящий момент от двигателя через сцепление 2 передается к ко-робке передач 3, где изменяется в соответствии с включенной передачей. От коробки передач крутящий момент через карданную передачу 4 передается к раздаточной коробке 5, в которой распределяется между передним 14 и задним 8 ведущими мостами автомобиля поровну межосевым дифференциалом 6. От раздаточной коробки крутящий момент через карданные передачи 7 и 13 подводится к главным передачам 9 ведущих мостов, в которых увеличивается, и далее через дифференциалы 10 и приводы 11, 16 к ведущим колесам. В межколесных дифференциалах 10 момент распределяется поровну между правыми и левыми колесами каждого моста. Привод ведущих колес заднего моста включает в себя только полуоси. Привод колес переднего моста состоит из двух карданных передач, каждая из которых имеет по два карданных шарнира. Это обеспечивает возможность подведения крутящего момента к передним ведущим и управляемым колесам.
Советский внедорожник ВАЗ 2121 был разработан в качестве вездехода как в условиях пути по бездорожью, так и в черте города.
Первый полноприводный представитель АвтоВАЗа стал универсальным решением с повышенной функциональностью. Наиболее популярны Нива 21214 и Нива 21213.
Демультипликатор или раздаточная коробка необходима для распределения момента силы двигателя на оси автомобиля.
Функциональное применение
Среди возможностей раздаточной коробки на Ниву 2121 выделяют:
- позволяет внедорожнику преодолеть сложные участки дороги;
- блокировка межосевого дифференциала;
- повышение вращательного момента ведущих колес;
- отключение одного из ведущих мостов внедорожника;
- установка коробки отбора мощности для дополнительного оборудования.
Состав раздатки 2121
Устройство присутствует только на моделях с двумя ведущими мостами. Установка раздаточной коробки Нива происходит сзади от коробки передач. На саму РК ставится кардан (часть трансмиссии), соединяющий ее с задним мостом.
Коробка раздаточная советского производства включает в себя:
- корпусную часть;
- вал ведущий и промежуточный;
- шестерни;
- подшипники;
- сателлиты;
- вал привода переднего и заднего моста;
- муфты;
- сальники;
- фланцы;
- дифференциал;
- рычаги управления.
Жесткое соединение коробки передач с раздаткой проходит через промвал и муфту.
Для лучшей эффективности работы РК проводится установка подрамника, который уменьшает кручение задней части машины при передвижении на опасных местах дороги или при ее отсутствии.
ВАЗ 21213 и 21214
ВАЗ 21213 представляет собой внедорожник с полным приводом и возможностью заблокировать дифференциал. Раздатка Нивы 21213 обладает 3 положениями передачи:
При обычном движении устройство РК находится в первой передаче. Как работает нейтралка? Переключение в нейтраль полностью отключает трансмиссию, в таких условиях у авто нет возможности двигаться.
Отметим, что нейтральное положение есть и у КПП.
Раздатки на Ниве 21214 отличаются только наличием привода датчика скорости.
Дифференциалы Нивы 2121
Дифференциал предназначен для распределения тяги двигателя на два колеса, позволяя им двигаться с разной скоростью. Среднее значение скорости колес отображается на панели. Таким образом, дифференциал – это то устройство, которое делает внедорожник внедорожником.
Если производители решили бы не включать дифференциал в структуру раздаточной коробки, то результатом стал бы частый износ резины. Это было бы счастье для производителей шин, но разработчики оказались умнее. К тому же дифференциал снижает нагрузку на ось.
Передаточные числа коробки передач
Передаточные числа коробки передач являются основой согласованной работы всей трансмиссии. Повышение числа позволяет автомобилю быстрее набирать скорость.
youtube.com/embed/1rP-UgCwj5k»>Функционал раздаточной коробки расширяет диапазон передаточных чисел, этот момент важен для движения грузовых автомобилей и внедорожников. Цель проста – тяговые качества автомобилей повышаются, так как действие в узком диапазоне сковывает транспорт.
Ремонт раздаточных коробок
Ремонт раздаточной коробки зависит от характера поломки. Чаще это механические повреждения, например, срезается вал между коробкой и раздаткой. Тревогу стоит бить, если слышите посторонние звуки при движении автомобиля.
Самыми частыми видами поломки специалисты выделяют:
- сбой электронного блока управления муфтами;
- износ механических частей;
- некачественные материалы;
- смазывающие элементы низкого качества.
Из симптомов проблем с раздаткой стоит отметить протечку масла, перегрев самой коробки, «выбивание» передач, проблема с включением.
Важно соблюдать весь принцип работы раздаточной коробки, чтобы избежать незначительных поломок.
Трансмиссия автомобиля: назначение, схема, тип
Содержание
- 1 Механическая трансмиссия автомобиля
- 1.1 Трансмиссия переднеприводного автомобиля.
- 1.2 Трансмиссия заднеприводного автомобиля.
Установить ДВС под капот автомобиля, присоединить к коленчатому валу устройство сцепления с колёсами и поехать не получится – двигатель просто заглохнет. Почему? Двигателю автомобиля не хватит мощности за доли секунды раскрутить колеса до рабочих оборотов двигателя, а это примерно 2000 об\мин, помешает вес автомобиля и сила трения, возникающая при сцеплении колес с покрытием дороги. Выход? Установить промежуточный механизм, который понизит крутящий момент двигателя, до необходимых оборотов и передаст его на ведущие колеса. Вот этот механизм, состоящий из нескольких узлов, и называется трансмиссией.
Трансмиссия автомобиляОсновным назначением трансмиссии является передача, регулирование пошагово, распределение по ведущим колесам крутящего момента от маховика двигателя.
Условно, трансмиссию, по способу передачи можно поделить на:
- механическую,
- электрическую,
- гидрообъемную,
- комбинированную.
Самая распространенная, это механическая трансмиссия. На ее основе и рассмотрим работу узлов.
В состав трансмиссии входят несколько узлов:
- Сцепление — предназначено для «мягкого» присоединения маховика к первичному валу коробки передач и передачи крутящего момента. Сцепление состоит из трех элементов – корзина сцепления, диск сцепления и выжимной подшипник.
- Коробка передач — устройство, преобразующее крутящий момент. Предназначена для дальнейшей передачи крутящего момента к карданному валу или непосредственно к главной передаче, с возможностью его изменения (пошагово). Усилие двигателя передается посредством вторичного вала. Коробки передач бывают механические и автоматические.
- Карданный вал (для заднеприводных авто), устройство передачи крутящего момента от вторичного вала коробки передач к главной передаче.

- Главная передача, дифференциал – в совокупности составляют «мост», который предназначен для передачи силы двигателя через приводные валы (полуоси) к колёсам, а также распределения усилия между колесами. Для заднего привода «мост» располагается в задней части автомобиля и имеет (в некоторых случаях) общий корпус с полуосями. Соответственно и система смазки общая. Для переднего привода «мост» совмещен в одном корпусе с коробкой передач.
- Приводной вал (полуось) – представляет собой металлический стержень из высоколегированной стали и устройством зацепления с дифференциалом и шарниром равных угловых скоростей (ШРУС). Это могут быть проточенные шлицы или устройство крепления крестовин.
- Шарнир равных угловых скоростей (ШРУС) – предназначен для подачи силы вращения на ведущие колеса. Есть несколько видов ШРУСов: шариковый и трипоид.
- Раздаточный механизм – устройство распределения усилия двигателя по ведущим колесам, применяется в автомобилях с колесной формулой 4х4.
«Раздатка» может быть размещена как в одном корпусе с коробкой передач, так и отдельным узлом.
Трансмиссия переднеприводного автомобиля.
У переднеприводных и заднеприводных автомобилей существуют различия в системе трансмиссии. На автомобилях, где ведущими являются передние колёса (передний привод), трансмиссия со всеми её узлами установлена под капотом. Что касается коробки передач, то в неё входит ещё и главная передача с дифференциалом. Поэтому в данном случае из картера коробки передач выходят валы привода к передним колёсам. На переднеприводных транспортных средствах, система трансмиссии состоит из таких узлов как:
- коробка передач;
- сцепление;
- валы привода передних колёс;
- шарниры равных угловых скоростей;
- дифференциал;
- главная передача.
Отличительной особенностью трансмиссии переднего привода, является размещение главной передачи и дифференциала непосредственно в картере коробки передач.
Ну и передний мост в данном случае является ведущим, с управляемыми колёсами.
Трансмиссия заднеприводного автомобиля.
Заднеприводная трансмиссия включает в себя следующие взаимосвязанные элементы:
- коробку передач;
- сцепление;
- главную передачу;
- дифференциал;
- карданную передачу;
- полуоси.
Стоит отметить, что на заднеприводных автомобилях коробка передач устанавливается на более мягкие опоры, что позволяет снизить уровень вибрации и создаёт дополнительный комфорт. Трансмиссия автомобиля при заднем приводе характеризуется тем, что наиболее массовым вариантом расположения КПП, является её блокировка вместе со сцеплением к заднему мосту посредством карданного вала. Такой вариант приводит к концентрации центра масс в район передней оси. Следует отметить, что вариант автомобилей с задним приводом считается классическим, и трансмиссия в данном случае более проста по своей конструкции и в эксплуатации.
Трансмиссия работает следующим образом: на маховик, через фрикционные накладки диска сцепления, жестко крепится корзина сцепления своей рабочей поверхностью. В диске изготовлено шлицевое отверстие, куда направляется первичный вал коробки передач. Когда сцепление отпущено, диск плотно зажимается между маховиком и «корзиной» и крутится вместе с ними, приводя в действие первичный вал. При нажатии на педаль сцепления, в действие приводится выжимной подшипник, который нажимает на лепестки корзины и освобождает диск сцепления, в этот момент работает двигатель «вхолостую».
Далее первичный вал посредством шестерен передач с разным передаточным числом приводит в действие вторичный вал. Переключая передачи можно регулировать передаточное число, соответственно обороты вторичного вала изменяются.
Хвостовик коробки передач (для заднего привода) соединен с карданным валом, далее крутящий момент поступает на главную передачу и распределяется на колеса с помощью дифференциала и полуосей.
Вторичный вал коробки передач (для переднего привода) непосредственно соединен с главной передачей и дифференциалом. К дифференциалу подсоединены полуоси, на них соответственно ШРУСы через которые крутящий момент передается на колеса.
Трансмиссия автомобиля.Для полноприводных автомобилей крутящий момент передается через раздаточный механизм, который имеет один выход хвостовика для подачи на кардан. Полноприводные авто могут обеспечиваться блокировкой моста, т.е. отключение перераспределения по полуосям крутящего момента.
В этой статье мы рассмотрели, что такое трансмиссия, ее устройство и принцип работы.
Схема двигателя и трансмиссииTICO Pro Spotter
| ПУНКТ | ЧАСТЬ № | КОЛ/М | ОПИСАНИЕ |
| 1 | 620859 | 1 | ENGINE-QSB6.7-IV-158HP @ 2100RPM BLK HTR W/AC WO ALT & START |
| 2 | 60984 | 1 | TRANSMISSION3500 RDSELECTRONIC TC-417 W/TRANS ADPT.![]() |
| НР | 620997 | 1 | TCM-RDS3500 2-5 2016 CUM QSB III/IV 12,28 12 В |
| НР | 62192 | 1 | КНОПКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEN-V |
| 3 | 61572-5 | 1 | МОНТАЖНЫЙ КРОНШТЕЙН-ПЕРЕДНЯЯ РАМА ДВИГАТЕЛЯ |
| 4 | 61572-9 | 1 | КРОНШТЕЙН ПЕРЕДНЕЙ ПОДУШКИ ДВИГАТЕЛЯ |
| 5 | 62115-Р | 1 | ПОДСТАВКА ДВИГАТЕЛЯ RAW |
| 6 | 82418 | 8 | БОЛТ с шестигранной головкой 1/2-13 x 2 |
| 7 | 85027 | 8 | КОНТРГАЙКА NYLOCK 1/2″-13 ЦИНК PLT |
| 8 | 85093 | 16 | ШАЙБА ПЛОСКАЯ 1/2″ SAE GRD 8 ЦИНК PLT |
| 9 | 60809-2 | 1 | МОНТАЖНАЯ ПЛАСТИНА ПЕРЕДНЕЙ ПОДУШКИ ДВИГАТЕЛЯ |
| 10 | 620654 | 1 | ГЕНЕРАТОР НА 160 АМП MNT 24SI DELCO |
| 11 | 91243 | 1 | СТАРТЕР-ДВИГАТЕЛЬ МТ-35 2013-ISB |
| НР | 60799-6 | 6 | БОЛТ M10 X 1,5, ДЛИНА 30 ММ, С ГИБКОЙ ПЛАСТИНОЙ 300RDS TRANS |
| НР | 85091 | 2 | ШАЙБА ПЛОСКАЯ 3/8″ SAE GRD 8 ЦИНК PLT |
| 12 | 80341 | 1 | БОЛТ SOC HD M16 x 2. 0 45MM LG BLK OXIDE |
| 13 | 850204 | 1 | ШАЙБА КЛИН СТОПОРНАЯ 5/8″/M16 ЦИНК-ЧАСТИЧНАЯ |
| 14 | 85094 | 2 | ШАЙБА ПЛОСКАЯ 5/8″ SAE GRD 8 ЦИНК PLT |
| 15 | 60814 | 4 | ИЗОЛЯТОР ДВИГАТЕЛЯ ПЕРЕДНИЙ ДВОЙНОЙ |
| 16 | 60113 | 2 | ШАЙБА 3X5/8 |
| 17 | 10971 | 2 | ПРОСТАВКА ПЕРЕДНЕЙ ПОДУШКИ ДВИГАТЕЛЯ QSB-III/ISB-O7 |
| 18 | 82474 | 2 | БОЛТ 5/8-11X3-1/4″ HHCS |
| 19 | 85094 | 2 | ШАЙБА ПЛОСКАЯ 5/8″ SAE GRD 8 ЦИНК PLT |
| 20 | 850192 | 2 | ГАЙКА NYLOCK 5/8-11NC-2B THD THIN |
| НС | 60799-6 | 6 | БОЛТ M10 X 1,5, ДЛИНА 30 ММ, С ГИБКОЙ ПЛАСТИНОЙ 300RDS TRANS |
| 21 | 60799-12 | 1 | КОМПЛЕКТ БОЛТОВ КОРПУСА МАХОВИКА |
| 22 | 60981 | 1 | КРОНШТЕЙН ДВИГАТЕЛЯ QSB-III L-H 2 DEG |
| 23 | 60982 | 1 | МОНТАЖНЫЙ КРОНШТЕЙН QSB3 RH 2DEG |
| 24 | 80240 | 12 | M-12 x 15 x 35 ММ ШЕСТИГРАННАЯ ГОЛОВКА 10,9 |
| (ПРИМЕНИТЕ БОЛТЫ LOCKTITE И ЗАТЯЖНЫЕ БОЛТЫ НА 40 ФУТ-ФУТ) | |||
| 25 | 61678 | 2 | ИЗОЛЯТОР ЗАДНЕГО ДВИГАТЕЛЯ |
| 26 | 61677-8 | 2 | ПРОСТАВКА ДЛЯ ЗАДНЕГО ИЗОЛЯТОРА ДВИГАТЕЛЯ |
| 27 | 60740 | 2 | ЗАДНЯЯ ПОДУШКА ДВИГАТЕЛЯ SPACEREAR 1/4″ THK13/16IDX3. 75OD |
| 28 | 85095 | 2 | ШАЙБА ПЛОСКАЯ 3/4″ SAE GRD 8 ЦИНК PLT |
| 29 | 60740-1 | 2 | ЗАДНЯЯ ПОДУШКА ДВИГАТЕЛЯ SPACEREAR 1/8″ THK13/16IDX3.75 OD |
| 30 | 82530 | 2 | БОЛТ С ШЕСТИГР. ГОЛОВКОЙ 3/4-10 X 4 1/2″ LG GRD 8 |
| 31 | 85029 | 1 | КОНТРГАЙКА NYLOCK 3/4-10 |
| 32 | 1 | КРОНШТЕЙН ПОДДЕРЖКИ ПОЗ./ОТРИЦ. КАБЕЛИ АККУМУЛЯТОРНОЙ БАТАРЕИ | |
| 33 | 61574 | 1 | ЩУП ТРАНСМИССИИ SIDE CHECK 3000/3500RDS |
| НР | 12091 | 1 | ПРОСТАВКА-МАСТЕР |
| НР | 85024 | 1 | КОНТРГАЙКА NYLOCK COARSE 5/16-18 GRD 8 |
| НР | 42050 | 1 | ФИТИНГ-ТРОЙНИК 3/4 NPT ЛАТУННЫЙ |
| НР | 42055 | 1 | ФИТИНГ-КОЛЕНО 1 ШЛАНГ Х 3/4 NPTM 45 ГРАДУСОВ СТАЛЬ |
| НР | 85024 | 1 | КОНТРГАЙКА NYLOCK COARSE 5/16-18 GRD 8 |
| НР | 62126 | 1 | ЗАЖИМ ДЕРЖАТЕЛЯ ЩУПА |
| НР | 800458 | 1 | ВИНТ С ШЕСТИГРАННОЙ ШАЙБОЙ M8-2,12 x 20 ММ |
| НС | 42178 | 1 | ШЛАНГ ИЗ ЛАТУНИ 90 ГРАДУСОВ 5/8 ШЛАНГ НА 1/2 ТРУБЫ |
| НР | 60061 | 1 | ДАВЛИТЕЛЬНЫЙ СТАТ 10 ФУНТОВ |
| НР | 40467 | 1 | ФИТИНГ ЛАТУННЫЙ ТРОЙНИК |
| НР | 12091 | 1 | ПРОСТАВКА-МАСТЕР |
| НР | 620625-1 | 1 | ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ 2017 ГОДА TIER IV FINAL ПЕРЕДНЯЯ КРЕПЛЕНИЕ PDC ГОЛОВКА ТРУБКА |
| НР | 620630 | 1 | ЖГУТ ПРОВОДОВ-2017 GEN IV ALLISON ТРАНСМИССИЯ НА КАБИНЕ |
| НР | 91221 | 1 | КАБЕЛЬ 2 GA КРАСНЫЙ АЛЬТЕРНАТИВНЫЙ К СТАРТЕРУ 38″ |
| НР | 1 | 1 | ЖГУТ ПРОВОДОВ НАГРЕВАТЕЛЯ ВОЗДУХОЗАБОРНИКА К PDC TIER IV 2017 CAB |
| НР | 91232 | 1 | ПРОВОД В СБОРЕ 6GA ЧЕРНЫЙ 5/16-3/8 НАКОНЕЧНИКИ ECM GRD/BATT 121″ OAL |
| НР | 1 | 1 | КАБЕЛЬ — 2 СЕЧЕНИЯ КРАСНЫЙ 1/4″ x 3/8″ НАКОНЕЧНИКИ x 42″ LG |
| 34 | 61640 | 1 | ПЕДАЛЬ АКСЕЛЕРАТОРА ISB 2013 |
| 35 | 121418 | 1 | МОНТАЖНАЯ ПЛАСТИНА ЭЛЕКТРИЧЕСКОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (2017 CAB) |
| НР | 2 | 1 | КАБЕЛЬ — 2GA ЧЕРНЫЙ 5/16″ R НА 1/2″ R X 38″ LG |
| 36 | 800488 | 1 | ВИНТ-ПЛОСКИЙ HD 3/8-16 X 1-1/2″ LG STEEL BLACK-OXIDE |
| 37 | 85091 | 2 | ШАЙБА ПЛОСКАЯ 3/8″ SAE GRD 8 ЦИНК PLT |
| 38 | 85025 | 2 | КОНТРГАЙКА NYLOCK COARSE 3/8-16 GRD 8 |
| 39 | 85091 | 2 | ШАЙБА ПЛОСКАЯ 3/8″ SAE GRD 8 ЦИНК PLT |
| 40 | 85024 | 1 | КОНТРГАЙКА NYLOCK COARSE 5/16-18 GRD 8 |
| 41 | 800488 | 1 | ВИНТ-ПЛОСКИЙ HD 3/8-16 X 1-1/2″ LG STEEL BLACK-OXIDE |
| НР | 3 | 1 | КРЫШКА-БЛОК ДВИГАТЕЛЯ НАГРЕВАТЕЛЬ |
| НР | 800503 | 1 | ГАЙКА ШЕСТИГРАННАЯ M8-1,25 СРЕДНЯЯ ПРОЧНОСТЬ ЦИНК |
| НР | 800448 | 1 | ГАЙКА С ЗУБЧАТЫМ ФЛАНЦЕМ M6 x 1,0 |
Загрузка
Спасибо за регистрацию!
Загрузка
ЗакрыватьКорзина покупателя :
Нет товаров в корзине
Продолжить покупки
Итого:
$0.
00
Посмотреть корзину
Основы системы передачи электроэнергии
Электроэнергия после выработки на генерирующих станциях (ТЭЦ, ТЭЦ, АЭС и др.) передается потребителям для использования. Это связано с тем, что генерирующие станции обычно располагаются вдали от центров нагрузки. Сеть, которая передает и доставляет энергию от производителей к потребителям, называется системой передачи . Эта энергия может передаваться в форме переменного или постоянного тока. Традиционно переменный ток используется уже много лет, но быстро набирает популярность HVDC (высоковольтный постоянный ток).
Типичная однолинейная диаграмма, представляющая поток энергии в данной энергосистеме, показана ниже:
Электроэнергия обычно (или обычно) вырабатывается напряжением 11 кВ на электростанциях в Индии и Европе. Хотя в некоторых случаях напряжение генерации может быть выше или ниже.
Генераторные машины, которые будут использоваться на электростанциях, доступны от 6 кВ до 25 кВ от некоторых крупных производителей. Это генерирующее напряжение затем повышается до 132 кВ, 220 кВ, 400 кВ или 765 кВ и т. д. Повышение уровня напряжения зависит от расстояния, на которое должна передаваться мощность. Чем больше расстояние, тем выше будет уровень напряжения. Повышение напряжения заключается в уменьшении I 2 R потери в , передающем мощность (при увеличении напряжения ток уменьшается на относительную величину, так что мощность остается постоянной, и, следовательно, потери I 2 R также уменьшаются). Эта ступень называется первичной передачей .
Напряжение понижено на приемной станции до 33 кВ или 66 кВ. Вторичные линии передачи выходят из этой приемной станции для подключения подстанций, расположенных вблизи центров нагрузки (городов и т. д.).
Напряжение на подстанции снова снижено до 11 кВ.
Крупные промышленные потребители могут питаться напряжением 11 кВ напрямую от этих подстанций. Также от этих подстанций выходят фидеры. Этот этап называется первичным распространением .
Фидерные линии представляют собой воздушные линии или подземные кабели, которые передают энергию вблизи точек нагрузки (конечных потребителей) на расстояние до нескольких километров. Наконец, напряжение снижается до 415 вольт с помощью установленного на столбе распределительного трансформатора и подается к распределителям. Питание конечных потребителей осуществляется по сервисной магистрали от дистрибьюторов. 9Система вторичного распределения 0715 состоит из фидеров, распределителей и сервисной сети.
Различные типы систем передачи
- Однофазная система переменного тока
- Однофазная, двухпроводная
- однофазный, два провода с заземлением средней точки
- одна фаза, три провода
- Двухфазная система переменного тока
- Двухфазная, трехпроводная
- двухфазный, четырехпроводный
- Трехфазная система переменного тока
- трехфазный, трехпроводной
- трехфазный, четырехпроводный
- Система постоянного тока
- Двухпроводная система постоянного тока
- Два провода постоянного тока с заземленной средней точкой
- Три провода постоянного тока
Передача электроэнергии также может осуществляться по подземным кабелям.
Но строительство подземной линии электропередачи обычно обходится в 4-10 раз дороже, чем строительство воздушной линии эквивалентного расстояния. Однако следует отметить, что стоимость строительства подземных линий электропередачи сильно зависит от местных условий. Кроме того, стоимость требуемого материала проводника является одной из самых значительных затрат в системе передачи. Поскольку стоимость проводника является основной частью общей стоимости, ее необходимо учитывать при проектировании. Выбор системы передачи осуществляется с учетом различных факторов, таких как надежность, эффективность и экономичность. Обычно используется система воздушной передачи.
Основные элементы линии электропередачи
В силу экономических соображений для передачи электроэнергии широко применяется трехфазная трехпроводная контактная сеть. Ниже приведены основные элементы типичной энергосистемы.
- Проводники: три для одноцепной линии и шесть для двухцепной линии.
Проводники должны быть соответствующего размера (т.е. площади поперечного сечения). Это зависит от его текущей мощности. Обычно используются жилы ACSR (алюминиевый сердечник, армированный сталью). - Трансформаторы: Повышающие трансформаторы используются для повышения уровня напряжения, а понижающие трансформаторы используются для его понижения. Трансформаторы позволяют передавать мощность с большей эффективностью.
- Линейные изоляторы: для механической поддержки линейных проводников при их электрической изоляции от опорных стоек.
- Опорные стойки: для поддержки линейных проводов, подвешенных в воздухе над головой.
- Защитные устройства: для защиты системы передачи и обеспечения надежной работы. К ним относятся провода заземления, грозозащитные разрядники, автоматические выключатели, реле и т. д.
- Регуляторы напряжения: для поддержания напряжения в допустимых пределах на принимающей стороне.
Карты и диаграммы
- Ключевая сетка и рыночная статистика
- Использование электроэнергии
- Ресурсный микс
- Трансмиссия
- Рынки
- Выбросы в атмосферу
- Карты и диаграммы
Ниже выделены некоторые из наиболее часто используемых карт и диаграмм, связанных с работой ИСО Новой Англии в электроэнергетической системе региона и расчетами на оптовом рынке электроэнергии.
Другие, более конкретные карты и диаграммы можно найти в ISO Express, в учебных материалах ISO и в материалах Комитета по надежности. Если вы не можете найти нужную карту или диаграмму, обратитесь в службу поддержки участников.
Доступно ниже:
- Схема системы
- Географическая система передачи
- Местные центры управления (LCC)
- Зоны нагрузки
- Резервные зоны
- Зоны отправки
- Ключевые области исследования
- Подразделы системного планирования
- Зоны мощности
- Североамериканские ISO и RTO
- Восточная межсистемная связь
- Связи с соседними сетками
- Северо-восточный энергетический координационный совет (NPCC)
Схема системы
На приведенной здесь диаграмме в относительном географическом положении показаны подстанции, линии электропередачи и соединения с соседними сетями, составляющие энергосистему Новой Англии.
(Определения присоединения см. в разделе «Общие ограничения интерфейса».) На диаграмме показаны существующие объекты и объекты, которые, как ожидается, будут введены в эксплуатацию в ближайшем будущем.
Если у вас есть доступ к информации о критической энергетической инфраструктуре (CEII) и соответствующий цифровой сертификат, вы можете загрузить более подробную версию схемы.
Нажмите, чтобы увеличить и скачать.
Географическая система передачи
На этой схеме показаны линии передачи, средства передачи и многие генераторы, которые в настоящее время подключены к системе и запланированы.
Нажмите, чтобы увеличить и скачать.
Местные центры управления (LCC)
Из своего главного центра управления (MCC) ISO отвечает за эксплуатацию всех объектов электропередачи с номинальным напряжением 115 кВ и выше. В Новой Англии также есть шесть LCC, которыми управляют владельцы линий электропередач и которые несут ответственность за эксплуатацию объектов электропередачи с номинальным напряжением 69 кВ и выше, за некоторыми исключениями.
Процедуры главного и местного центра управления (M/LCC) определяют отношения и координацию операций между MCC и LCC.
Зоны нагрузки
Цены на оптовом рынке электроэнергии рассчитываются для отдельных генерирующих блоков, около 900 узлов нагрузки (конкретные точки в системе передачи), восьми зон нагрузки (совокупность узлов нагрузки) и Хаба (совокупность мест в центральной части Новой Англии, где пробок мало). На этой карте показаны восемь зон нагрузки.
Резервные зоны
Форвардный резервный рынок обеспечивает резервные мощности для региона, который разделен на четыре резервные зоны:
- Большой Коннектикут
- Большой Юго-Западный Коннектикут (SWCT)
- Северо-восточный Массачусетс и район Бостона (NEMA/Бостон)
- Остальная часть системы (Rest-of-System, ROS), за исключением других локальных резервных зон
На этой диаграмме показана взаимосвязь между зонами запаса, зонами нагрузки и интерфейсами.
Зоны отправки
Область разделена на 19 диспетчерских зон с целью администрирования ресурсов активного спроса. Зоны, которые представляют собой группы узлов ценообразования, позволяют более детально агрегировать ресурсы активного спроса в местах и количествах, необходимых для решения потенциальных системных проблем.
Ключевые области исследования
Для исследований ISO системы электропередачи Новой Англии регион подразделяется на ключевые области исследования по практическим соображениям управления работой или для сосредоточения внимания на конкретной технической проблеме. ISO регулярно проводит оценку потребностей и другие оценки в этих ключевых областях исследования в соответствии с Тарифом на передачу открытого доступа (Раздел II Тарифа ISO). Оценки и исследования включают обзор и вклад заинтересованных сторон, в первую очередь Консультативного комитета по планированию, и формируют основу для Плана региональной системы.
Подрайоны планирования системы
ISO также установила 13 подрайонов электроэнергетической системы региона, которые показаны здесь вместе с тремя соседними энергосистемами:
- BHE = Северо-Восточный Мэн
- ME = западный и центральный штат Мэн / долина Сако, штат Нью-Гэмпшир, .
- SME = Юго-Восточный Мэн
- NH = северный, восточный и центральный Нью-Гэмпшир/восточный Вермонт и юго-западный штат Мэн
- VT = Вермонт/юго-запад Нью-Гэмпшира
- Бостон (все с заглавной буквы) = Большой Бостон, включая Северный берег .
- CMA/NEMA = Центральный Массачусетс/северо-восточный Массачусетс
- WMA = Западный Массачусетс
- SEMA = Юго-Восточный Массачусетс / Ньюпорт, Род-Айленд
- RI = Род-Айленд / граничит с Массачусетсом
- CT = Северный и восточный Коннектикут
- SWCT = Юго-Западный Коннектикут
- NOR = Норуолк/Стэмфорд, Коннектикут
- NB, HQ и NY = Нью-Брансуик (морской), Hydro-Québec и Нью-Йорк, внешние регионы балансировки.
NB включает Нью-Брансуик, Новую Шотландию и остров Принца Эдуарда (т. е. морские провинции), а также территорию, обслуживаемую независимым системным администратором Северного штата Мэн (США).

Эти подобласти образуют упрощенную модель областей нагрузки, соединенных основными интерфейсами передачи в системе. Упрощенная модель иллюстрирует возможные физические ограничения надежного и экономичного потока энергии, которые могут меняться со временем по мере изменения системы. В то время как исследования планирования передачи и работа системы в режиме реального времени используют более подробные модели, показанное здесь представление подобласти подходит для некоторых региональных системных исследований достаточности ресурсов, требований к эксплуатационным резервам, производственных затрат и выбросов в окружающую среду.
Зоны мощностей
Зоны мощностей являются ключевым входом в Аукцион форвардной емкости (FCA) и последующие ежегодные аукционы по реконфигурации, поскольку объем приобретаемой емкости основан на этих границах.
Это определенные географические субрегионы (совокупность зон нагрузки) электроэнергетической системы региона, обозначаемые перед каждым FCA. ISO устанавливает зоны пропускной способности на ежегодной основе и оценивает все ограничения передачи интерфейса передачи, которые могут иметь отношение к моделированию зон пропускной способности. Подробнее читайте в Руководстве по участию в FCM и ознакомьтесь с документацией о требованиях к установленной мощности (ICR) для каждого FCA, доступной на странице ISO Files to FERC.
Североамериканские ISO и RTO
В Северной Америке девять независимых системных операторов (ISO) и региональных передающих организаций (RTO). ISO New England, региональная передающая организация, охватывает шесть штатов: Коннектикут, Мэн, Массачусетс, Нью-Гемпшир, Род-Айленд и Вермонт. Полосатые участки обозначают переплетенные линии электропередач или территории инженерных сетей. Узнайте больше в разделах «Отраслевые стандарты, структура и отношения».
The Eastern Interconnection
Энергетическая система Новой Англии является частью Eastern Interconnection — одной из четырех крупных энергосистем Северной Америки, независимых друг от друга. Узнайте больше в разделах «Отраслевые стандарты, структура и отношения».
Связи с соседними энергосистемами
Новая Англия имеет 13 соединений с соседними энергосистемами:
- Нью-Йорк (связи 1–9), которые связывают Новую Англию с Восточной межсистемной связью
- Hydro Québec (связи 10–11), которая связывает Новую Англию с межсетевым соединением Québec Interconnection посредством передачи постоянного тока (DC)
- Нью-Брансуик (связи 12–13), который связан с Восточной межсистемной связью через Новую Англию .
Дополнительные сведения см. в разделе «Отраслевые стандарты, структура и взаимосвязи».
Северо-Восточный энергетический координационный совет (КЭСЭ)
КЭЭС является одной из восьми региональных организаций, разрабатывающих, внедряющих и обеспечивающих соблюдение критериев надежности при проектировании и эксплуатации объединенных энергосистем.
ISO New England разрабатывает и следует процедурам в соответствии со стандартами NPCC, а также стандартами Североамериканской корпорации по надежности электроснабжения (NERC) и Федеральной комиссии по регулированию энергетики (FERC). Узнайте больше в разделах «Отраслевые стандарты, структура и отношения».
2. Понимание цепочки заражения
Распространение инфекции внутри сообщества описывается как «цепь», состоящая из нескольких взаимосвязанных шагов, описывающих перемещение патогена. Инфекционный контроль и отслеживание контактов призваны разорвать цепочку, предотвращая распространение патогена.
Эмерджентные инфекционные заболевания – это заболевания, заболеваемость которыми среди людей увеличилась за последние два десятилетия или которые представляют угрозу роста в ближайшем будущем. Эти болезни, которые могут быстро распространяться за пределы национальных границ и сообществ, могут поставить под угрозу способность систем общественного здравоохранения предотвращать и контролировать распространение болезни, особенно в странах и регионах с ограниченными ресурсами.
Распространение инфекции можно описать как цепь с шестью звеньями:
- Инфекционный агент (возбудитель)
- Резервуар (нормальное местонахождение возбудителя)
- Портал выхода из резервуара
- Путь передачи
- Портал входа в хозяина
- Восприимчивый хозяин
Меры инфекционного контроля предназначены для разрыва связей и тем самым предотвращения распространения патогена.
Инфекционные агенты
Инфекционные агенты (патогены) включают не только бактерии, но также вирусы, грибки и паразиты. Вирулентность этих патогенов зависит от их количества, активности, способности проникать в организм и выживать в нем, а также от восприимчивости хозяина. Например, вирус оспы особенно опасен, заражая почти всех людей, подвергшихся воздействию. Напротив, бацилла туберкулеза поражает лишь небольшое количество людей, обычно людей с ослабленной иммунной функцией или тех, кто недоедает и живет в тесноте.
Вирусы являются внутриклеточными паразитами; то есть они могут воспроизводиться только внутри живой клетки. Некоторые вирусы, такие как ВИЧ и гепатиты В и С, способны проникать в организм и выживать в нем в течение многих лет, прежде чем появятся симптомы заболевания. Другие вирусы, такие как грипп и COVID-19, быстро сообщают о своем присутствии с помощью характерных симптомов.
Резервуар
Резервуар – это любой человек, животное, членистоногое, растение, почва или вещество (или их комбинация), в которых обычно живет и размножается инфекционный агент. Инфекционный агент зависит от резервуара для выживания, где он может воспроизводить себя таким образом, что он может быть передан восприимчивому хозяину.
Живые резервуары включают людей, насекомых, птиц и других животных. Неодушевленные резервуары включают почву, воду, пищу, фекалии, внутривенную жидкость и оборудование.
Выходные ворота
Выходные ворота — это средства, с помощью которых патоген выходит из резервуара.
Для человеческого резервуара ворота выхода могут включать кровь, выделения из дыхательных путей и все, что выходит из желудочно-кишечного тракта или мочевыводящих путей.
После того, как патоген вышел из резервуара, ему нужен способ передачи, чтобы передать себя хозяину. Это достигается путем входа в хост через восприимчивый входной портал. Передача может быть при прямом контакте, непрямом контакте или по воздуху.
Передача респираторных инфекций, таких как COVID-19, происходит в основном через содержащие вирус частицы жидкости (т. е. капли и аэрозоли), которые образуются в дыхательных путях инфицированного человека и выбрасываются изо рта и носа во время дыхания, разговора, пения , кашель и чихание. Конкурирующие эффекты инерции, гравитации и испарения определяют судьбу этих капель. Крупные капли оседают быстрее, чем испаряются, и загрязняют окружающие поверхности. Капли меньшего размера испаряются быстрее, чем оседают, образуя ядра капель, которые могут оставаться в воздухе в течение нескольких часов (превращаясь в аэрозоль) и переноситься на большие расстояния (Миттал и др.
, 2020 г., 10 июля).
Передача COVID-19 от человека к человеку происходит в основном тремя путями: (1) крупные частицы, которые выбрасываются с достаточной скоростью, чтобы непосредственно поражать рот, нос или конъюнктиву реципиента; (2) физический контакт с каплями, осевшими на поверхности, и последующее попадание на слизистую дыхательных путей реципиента; и (3) вдыхание аэрозольных капельных ядер, доставляемых потоками окружающего воздуха. Первые два пути, связанные с крупными каплями, называются «капельным» и «контактным» путями передачи, тогда как третий называется «воздушно-капельным» путем (Mittal et al., 2020, 10 июля).
На этой фотографии запечатлен процесс чихания, на котором виден шлейф капель слюны, выбрасываемых большим конусообразным массивом из открытого рта этого мужчины. чтобы защитить других от воздействия микробов. Источник: James Gathany, CDC PHIL, 2009 г.
Воздушно-капельный (аэрозольный) путь передачи
Основным путем заражения людей SARS-CoV-2 является контакт с дыхательными жидкостями, несущими инфекционный вирус.
Воздействие происходит тремя основными путями: (1) вдыхание очень мелких респираторных капель и аэрозольных частиц, (2) осаждение респираторных капель и частиц на открытые слизистые оболочки рта, носа или глаз прямыми брызгами и аэрозолями и (3) ) касание слизистых оболочек руками, которые были загрязнены либо непосредственно вируссодержащими респираторными жидкостями, либо косвенно, касаясь поверхностей с вирусом на них (CDC, 2021, 7 мая).
Люди выделяют дыхательные жидкости во время выдоха (например, при спокойном дыхании, разговоре, пении, физических упражнениях, кашле, чихании) в виде капель различного размера. Эти капли переносят вирус и передают инфекцию.
- Крупнейшие капли быстро оседают в воздухе, от секунд до минут.
- Мельчайшие очень мелкие капли и аэрозольные частицы, образующиеся при быстром высыхании этих мелких капель, настолько малы, что могут оставаться во взвешенном состоянии в воздухе от минут до часов. (CDC, 2021, 7 мая).
Аэрозоли представляют собой мелкие частицы (≤5 мкм), которые могут быстро испаряться в воздухе, оставляя после себя капельных ядер , которые достаточно малы и достаточно легки, чтобы оставаться во взвешенном состоянии в воздухе в течение нескольких часов (Klompas et al.
, 2020). Передача воздушно-капельным путем может произойти, когда остатки испаряющихся капель от инфицированного человека остаются в воздухе достаточно долго, чтобы попасть в дыхательные пути восприимчивого хозяина.
При выдыхании инфекционных капель и частиц они перемещаются наружу от источника. Риск заражения уменьшается с увеличением расстояния от источника и увеличением времени после выдоха. Два основных процесса определяют количество вируса, которому человек подвергается в воздухе или при прикосновении к зараженной вирусом поверхности (CDC, 2021, 7 мая):
- Снижение концентрации вируса в воздухе по мере того, как более крупные и тяжелые респираторные капли, содержащие вирус, падают на землю или другие поверхности под действием силы тяжести, а очень мелкие капли и аэрозольные частицы, которые остаются в воздушном потоке, постепенно смешиваются с ним и разбавляются внутри, растущий объем и потоки воздуха, с которыми они сталкиваются. Это смешивание не обязательно является однородным, и на него могут влиять тепловые слои и начальные выбросы выдоха.

- Прогрессирующая потеря жизнеспособности и инфекционности вируса с течением времени под влиянием факторов окружающей среды, таких как температура, влажность и ультрафиолетовое излучение (например, солнечный свет).
Возможна передача SARS-CoV-2 при вдыхании вируса в воздухе на расстоянии более шести футов от источника инфекции.
Известно, что передача SARS-CoV-2 воздушно-капельным путем происходит во время медицинских процедур с образованием аэрозолей. Научное сообщество активно обсуждает и оценивает, может ли SARS-CoV-2 также распространяться через аэрозоли при отсутствии процедур, генерирующих аэрозоль, особенно в помещениях с плохой вентиляцией (ВОЗ, 2020 г., 9 июня).
Сравнение воздушно-капельной (аэрозольной) передачи с воздушно-капельной передачей является важным вопросом, поскольку, если COVID-19 легко передается воздушно-капельным путем, то дистанцирование, лицевые маски и щитки могут быть недостаточными для защиты кого-либо от воздействия вируса.
Исследователи продемонстрировали, что при разговоре и кашле образуется смесь капель и аэрозолей различных размеров, что эти выделения могут перемещаться вместе на расстояние до 27 футов , что SARS-CoV-2 может оставаться во взвешенном состоянии в воздухе и жизнеспособны в течение нескольких часов, что РНК SARS-CoV-2 можно выделить из проб воздуха в больницах, а плохая вентиляция продлевает время, в течение которого аэрозоли остаются в воздухе (Klompas et al., 2020).
Во время первоначальной изоляции тринадцати человек с круизного лайнера Diamond Princess, у которых был COVID-19, в Медицинском центре Университета Небраски исследователи собрали образцы воздуха и поверхности для изучения выделения вируса от изолированных людей. Они обнаружили вирусное заражение во всех образцах, что подтверждает необходимость использования мер предосторожности по воздушно-капельной изоляции при уходе за пациентами с COVID-19 (Santarpia, et al., 2020, 29 июля).
Ожидалось наличие контаминации на предметах личного пользования, особенно на тех предметах, с которыми люди обычно обращаются изолированно, таких как сотовые телефоны и пульты дистанционного управления, а также на медицинском оборудовании, которое находится в почти постоянном контакте с пациентом.
Наблюдение репликации вируса в клеточной культуре для некоторых образцов подтверждает потенциально инфекционную природу извлеченного вируса (Santarpia, et al., 2020, 29 июля).).
Исследователи отметили изменчивость степени загрязнения окружающей среды от комнаты к комнате и изо дня в день. Пациенты с более высокой степенью тяжести заболевания или уровнем ухода могут быть связаны с повышенным уровнем загрязнения окружающей среды. Однако между загрязнением окружающей среды и температурой тела отсутствовала тесная связь, что подтверждает тот факт, что выделение вирусной РНК не обязательно связано с клиническими признаками заболевания (Santarpia, et al., 2020, 29 июля).
Пациенты с более острым состоянием, как правило, были менее подвижны, и распределение положительных образцов свидетельствовало о сильном влиянии воздушного потока. Личные предметы и предметы, к которым часто прикасались, не всегда были положительными, однако вирусная РНК была обнаружена в 100% образцов с пола под кроватью и со всех подоконников, кроме одного (которые пациент не использовал) (Santarpia, et al.
, 2020). , 29 июля).
Данные исследования UNMC указывают на значительное загрязнение окружающей среды в помещениях, где содержались пациенты, инфицированные SARS-CoV-2, и за ними ухаживали, независимо от степени симптомов или остроты заболевания. Загрязнение присутствовало во всех типах проб: больших и малых объемах воздуха, а также поверхностных пробах, включая личные вещи, поверхности помещений и туалетов. Образцы туалетов пациентов, которые дали положительный результат на вирусную РНК, согласуются с другими сообщениями о выделении вируса с калом (Santarpia, et al., 2020, 29 июля).).
Перенос капельных ядер на большие расстояния в основном происходит за счет потоков окружающего воздуха, а внутри помещений, таких как жилые дома, офисы, торговые центры, самолеты и общественный транспорт, особую проблему для передачи заболевания представляют. Важность вентиляции в борьбе с передачей инфекций воздушно-капельным путем хорошо известна. Внутренние помещения могут иметь чрезвычайно сложные потоки из-за систем вентиляции и других факторов, которые на них влияют (Миттал и др.
, 2020 г., 10 июля).
Диаграмма, показывающая передачу вируса воздушно-капельным путем
Средства контроля инженерного уровня для снижения экологических рисков передачи вируса воздушно-капельным путем. Источник: Environmental International Volume 142. CC BY-NC-ND 4.0.
Косвенный контакт
Косвенный контакт включает как контакт с транспортными средствами, так и контакт с переносчиками. Автомобиль — неодушевленный посредник, посредник между порталом выхода из резервуара и порталом входа в хозяина. Неодушевленные предметы, такие как кухонная или столовая посуда, носовые платки и салфетки, грязное белье, дверные ручки и ручки, а также хирургические инструменты и перевязочные материалы, являются распространенными носителями инфекции. Кровь, сыворотка, плазма, вода, пища и молоко также служат транспортными средствами. Например, пища может быть заражена E.coli , если работники пищевой промышленности не применяют соответствующие методы мытья рук после посещения туалета.
Если пищу съедает восприимчивый хозяин, например, маленький ребенок или человек с ВИЧ/СПИДом, возникающая в результате инфекция может быть опасной для жизни.
Контактный переносчик, вызывающий переносчик , — это передача через живого посредника, животное, насекомое или паразита, который переносит патоген из резервуара к хозяину. Передача происходит, когда переносчик вводит слюнную жидкость, кусая хозяина, или откладывает фекалии или яйца в разрыв кожи. Комары являются переносчиками малярии и вируса Западного Нила. Грызуны могут быть переносчиками хантавируса.
Входные ворота
Инфекционные агенты попадают в организм через различные входные ворота , включая слизистые оболочки, поврежденную кожу, дыхательные, желудочно-кишечные и мочеполовые пути. Патогены часто попадают в организм хозяина тем же путем, которым они вышли из резервуара, например, переносимые по воздуху патогены от чихания одного человека могут проникнуть через нос другого человека.
Восприимчивый хозяин
Последним звеном в цепи заражения является восприимчивый хозяин , кто-то подвержен риску заражения. Заражение не происходит автоматически при попадании возбудителя в организм человека, иммунная система которого функционирует нормально. Однако, когда вирулентный патоген попадает в человека с ослабленным иммунитетом, обычно следует заражение.
Приводит ли воздействие патогена к инфекции, зависит от нескольких факторов, связанных с человеком, подвергшимся воздействию (хозяином), патогеном (агентом) и окружающей средой. Факторы хозяина, влияющие на исход воздействия, включают наличие или отсутствие естественных барьеров, функциональное состояние иммунной системы, а также наличие или отсутствие инвазивного устройства.
Как распространяется COVID-19
С самого начала эпидемии COVID-19 было известно, что вирус распространяется воздушно-капельным путем (инфекционный агент). В телебрифинге CDC 14 февраля Мессонье из CDC сказал: «Исходя из того, что сейчас известно о COVID-19, мы считаем, что этот вирус распространяется в основном от человека (резервуар) к человеку при тесных контактах (определяемых как около шести футов) через дыхательные капли.
вырабатывается, когда инфицированный человек кашляет или чихает». Это похоже на то, как распространяются грипп и другие респираторные патогены. Эти капли могут попасть в рот или нос людей (восприимчивый хозяин), находящихся поблизости, или, возможно, попасть в легкие (входные ворота).
Изначально не было известно, что бессимптомные люди могут служить резервуаром для вируса, заражая таким образом других. Те, у кого действительно развиваются симптомы, по-видимому, «выделяют значительное количество вируса в ротоглоточном отделе» за 48 часов до появления симптомов. «Это помогает объяснить, насколько быстро этот вирус продолжает распространяться по стране, потому что у нас есть бессимптомные передатчики, и у нас есть люди, которые передают за 48 часов до того, как у них появятся симптомы», — сказал директор CDC Роберт Редфилд.
В научном обзоре Всемирной организации здравоохранения от 9 июля 2020 г. под названием Передача SARS-CoV-2: последствия для мер предосторожности по предотвращению инфекций указывается, что инфекционные частицы, намного меньшие, чем капли, могут переноситься по воздуху и оставаться в воздухе в течение длительного времени.



Устройство, направленное на распределение усилия двигателя по ведущим колесам. Раздаточная коробка помогает нарастить крутящий момент при езде по плохим дорогам, бездорожью, распределить крутящий момент между приводными осями транспортного средства.

Решить проблему можно только их заменой.
Отметим, что нейтральное положение есть и у КПП.

«Раздатка» может быть размещена как в одном корпусе с коробкой передач, так и отдельным узлом.
0 45MM LG BLK OXIDE
75OD
Проводники должны быть соответствующего размера (т.е. площади поперечного сечения). Это зависит от его текущей мощности. Обычно используются жилы ACSR (алюминиевый сердечник, армированный сталью).
NB включает Нью-Брансуик, Новую Шотландию и остров Принца Эдуарда (т. е. морские провинции), а также территорию, обслуживаемую независимым системным администратором Северного штата Мэн (США).
