Блок предохранителей и реле Газель Бизнес и Соболь, их описание
Рассматриваем автомобиль Газель бизнес 4216 и Соболь с 2010 года выпуска.
Блок предохранителей и реле в салоне Газель Бизнес и Соболь
Монтажный блок расположен со стороны водителя, внизу панели управления под рулем.
Схема блока предохранителей и реле в салоне Газель бизнес и Соболь
1 – пинцет для извлечения предохранителей;
3 – колодка диагностики
Описание
| № | А | Назначение |
| Верхний блок предохранителей | ||
| F1 | 10 | Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака |
| F2 | 10 | Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя |
| F3 | 15 | Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света |
| F4 | 15 | Лампа ближнего света правой блок-фары |
| F5 | 15 | Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света |
| F6 | 15 | Лампа дальнего света правой блок-фары |
| F7 | 10 | Лампы противотуманного света в задних фонарях |
| F8 | 10 | Реле указателей поворота в режиме указания поворотов |
| F9 | 15 | Реле указателей поворота в режиме аварийной сигнализации |
| F10 | 10 | Датчик положения педали тормоза в режиме включения сигналов торможения |
| F11 | 20 | Лампы противотуманных фар (опция |
| F12 | 15 | Блокировка дифференциала (опция) |
| Нижний блок предохранителей | ||
| F13 | 10 | Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя |
| F14 | 10 | Блок управления ABS |
| F15 | 20 | Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель |
| F16 | 5 | Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов) |
| F17 | 15 | Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя |
| F17 | 5 | Электропривод зеркал (опция) |
| F18 | 25 | Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя |
| F18 | 15 | Дополнительный отопитель (автомобили ГАЗ-2217 и мод. , ГАЗ- 2752 и мод. с двумя рядами сидений) |
| F19 | 20 | Электродвигатели стеклоподъемников (опция) |
| F19 | 15* 25 | Отопитель |
| F20 | 20 | Электростеклоподъемники (опция) |
| F21 | 20 | Реле звукового сигнала, прикуриватель, розетка |
| F22 | 15 | Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал |
| F23 | 10 | Головное устройство звуковоспроизведения |
| F24 | 5 | Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция) |
| F25 | 15 | УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F25 | 5 | ISF2. 8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F26 | 20 | УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция) |
| F26 | 20 | Погреватель системы отопления (опция) |
| F27 | 15 | УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв |
| F28 | 5 | УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.) |
| F29 | 10 | Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция) |
| 1 | 5 | Запасной предохранитель |
| 2 | 10 | Запасной предохранитель |
| 3 | 15 | Запасной предохранитель |
| 4 | 20 | Запасной предохранитель |
| 5 | 25 | Запасной предохранитель |
| Реле | ||
| К1 | Реле стеклоочистителя | |
| К2 | Реле плафона двери | |
| К3 | Реле противотуманных фар | |
| К4 | Реле обогрева зеркал | |
| К5 | Реле ближнего света | |
| К6 | Реле насоса отопителя | |
| К7 | Реле звукового сигнала | |
| К8 | Реле дальнего света | |
* Соболь
Реле и предохранители под капотом Газель Бизнес и Соболь
Основной блок предохранителей в моторном отсеке расположен на кронштейне крепления АКБ.
Описание
| № | А | Назначение |
| Блок предохранителей на автомобилях с ABS | ||
| 1 | 90 | УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера |
| 1 | 125 | ISF2.8s4129Р: Подогреватель воздуха |
| 2 | 25 | УМЗ-4216: Блок управления ABS |
| 2 | 40 | ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера |
| 3 | 40 | УМЗ-4216: Блок управления ABS |
| 3 | 30 | ISF2. 8s4129Р: Блок управления двигателем |
| 4 | 90 | УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением |
| 4 | 60 | ISF2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка |
| Блок предохранителей на автомобилях без ABS | ||
| 1 | 90 | Световая цепь и плюсовая цепь генератора |
| 2 | 60 | Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера |
| Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем | ||
| 1 | 40 | Блок управления ABS |
| 2 | 25 | Блок управления ABS |
Реле системы управления двигателем
Под капотом на щитке передка закреплены три реле системы управления двигателем.
Описание
| № | Реле |
| 1 | Реле топливного насоса |
| 2 | Реле муфты вентилятора |
| 3 | Главное реле |
Реле стартера Газель бизнес и Соболь
Дополнительное реле стартера закреплено на щитке передка, рядом с вакуумным усилителем.
Предохранитель газового блока управления
Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.
Электрические схемы Газель Бизнес и Соболь
Схема соединений переднего жгута проводов
1 – блок-фара правая; 2 – стартер; 3 – аккумуляторная батарея; 4 – блок предохранителей в моторном отсеке; 5 – генератор; 6 – блок-фара левая; 7 – очиститель ветрового стекла; 8 – колодка соединения со жгутом проводов очистителя ветрового стекла; 9 – подкапотная лампа; 10, 16 – звуковой сигнал; 11 – омыватель ветрового стекла; 12, 14 – колодки соединения со жгутом проводов антиблокировочной системы тормозов; 13 – датчик уровня тормозной жидкости; 15 – реле стартера; 17 – кран отопителя; 18 – колодка соединения со жгутом проводов крана отопителя; 19 – насос дополнительного отопителя; 20, 21, 22 – колодки соединения со жгутом проводов системы управления двигателем; 23, 24 – колодки соединения с задним жгутом проводов; 25, 26 – колодки соединения со жгутом проводов панели приборов; 27 – колодка соединения (не используется)
Схема соединений жгута проводов панели приборов
Схема соединений заднего жгута проводов
Схема соединений жгута проводов системы управления двигателем
Схема отопителя

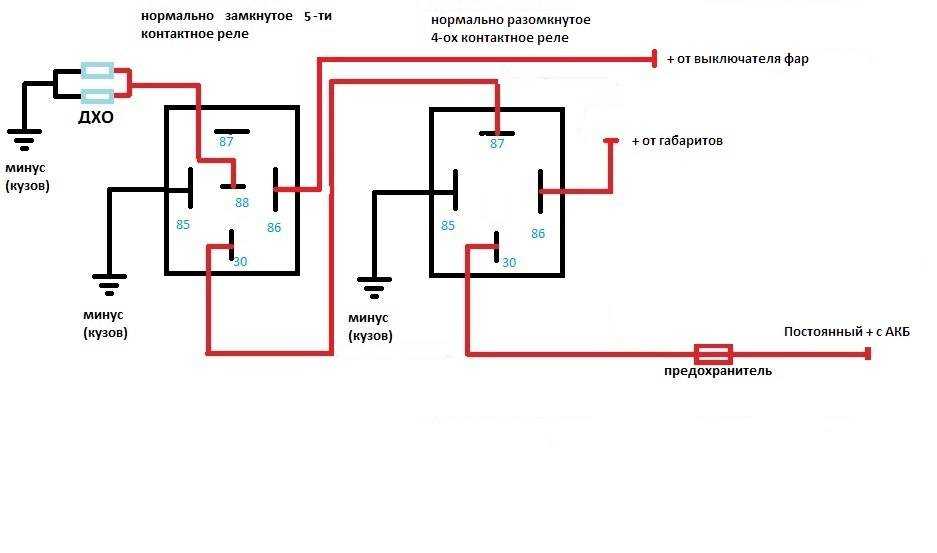

Схема подключения фар и габаритов
Схема блока предохранителей и реле под капотом на Газелях с инжекторным и карбюраторным двигателем
Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети.
Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.
Так выглядит блок предохранителей газели
В зависимости от модели и года выпуска Газели защитный механизм ее электроприборов отличается друг от друга, поскольку сам их набор и функциональность также различны. Тип предустановленного двигателя и используемое для его работы топливо также влияет на устройство модуля предохранителей.
Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.
Содержание
- 1 Конструктивное строение блока предохранителей Газелей
- 2 Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели
- 2.1 Автомобили с бензиновым двигателем карбюраторного типа
- 2.2 Автомобили с бензиновым двигателем инжекторного типа
- 2.
3 Автомобили с дизельным двигателем
3 Автомобили с дизельным двигателемКонструктивное строение блока предохранителей Газелей
Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.
Предохранители от электрооборудования Газели
- Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
При этом разделяются два основных контура электрической цепи, в том числе:- основная плюсовая цепь, исключая световые приборы, генератор и стартер;
- плюсовая цепь генератора и световой контур.
В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.
Электрические предохранители в электросети
В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для систем АБС применяются, как правило, электропредохранители 25А. - Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:
Обозначения на реле монтажного блока Газели
Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.
Так выглядит старый блок предохранителей на Газели
Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом.
Вернуться к оглавлению
Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели
Так выглядит блок предохранителей нового образца
Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.
Автомобили с бензиновым двигателем карбюраторного типа
- Машины выпуска до 2003 года:
- комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
- управляющие реле установлены отдельно от монтажного блока;
- подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
- Модели 2003-2010 года выпуска:
- устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
- реле управления также расположены независимо от блока;
- силовой предохраняющий модуль может быть различным:
- БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
- БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.
Автомобили с бензиновым двигателем инжекторного типа
- Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
- Основные управляющие реле входят в состав блока.
Так выглядят управляющие реле для автомобиля Газель
- Подкапотный блок:
Автомобили с дизельным двигателем
- Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
- Измененный подкапотный блок, в том числе защищаемые цепи:
Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.
Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.
Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.
Предохранители Газель Некст и реле с каталожным описанием и принципиальными схемами
Газель Некст — семейство российских малотоннажных автомобилей и микроавтобусов выпуска 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 г.
в. в данный момент. Также известен как Джейлан Сонраки . В данной публикации вы найдете описание предохранителей и реле Газель Некст со схемами коробок и их расположением. Обратите внимание на предохранитель, отвечающий за прикуриватель. В завершение можно ознакомиться с полной инструкцией по эксплуатации Газели Некст.
Содержание
- 1 Пассажирский отсек
- 2 ДВИГАТЕЛЬНАЯ БОПАРТИЯ
- 2.1 РЕЧЕТА И БОЛЬШОЙ БОЙКА
- 2.2 БАКЕ БОЛЬЗ
- 2.2.1 Модели дизеля
- 2.2.2 Модели GASOLINE
- 2.2.2 Модели GASOLIE
Салон
Расположен в салоне под панелью, за защитным кожухом, на тыльной стороне которого может быть нанесена действующая схема.
Этот блок предохранителей и реле также содержит диагностический разъем.
Диаграмма
Обозначение
F1 20A Windscreen Wiper, стеклянная шайба F2 10A Control. F3 5A Зеркала с электроприводом F4 25A Стеклоподъемники F5 Зеркала с подогревом0050 F6 10A Heated driver’s seat F7 15A Additional heater F8 Reserve F9 10A Locking differential F10 15 / 20A Socket для второго ряда сидений, звуковые сигналы (платформа с бензиновым двигателем), звуковые сигналы (цельнометаллический автомобиль) 10A Электропривод двери, дверной фонарь (автобус) F11 Резерв F12 Socket, radio (car with an all-metal body) F13 7.5A Daytime running lights F14 5A Rear fog lights F15 7, 5 / 10А Указатели поворота F16 7. 5A Комбинация приборов, датчик скорости, управление отопителемF17 5A Система управления двигателем (автомобиль с дизельным двигателем) 0048 F17 15A Engine management system (a car with a gasoline engine) F18 5A Anti lock ABS brakes F19 20A Cigarette lighter sockets F20 Hazard сигнальные лампы (платформа автомобиля, автобуса) F20 Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом) F21 Модуль управления освещением, подсветкой F22 Interior lighting F23 Central locking, radio (platform car) F23 Radio, loud-speaking device (bus) F23 Hazard warning lights (цельнометаллический автомобиль) F24 Комбинация приборов, диагностический блок, панель управления предпусковым отопителем, тахограф Предохранитель 19 20А отвечает за работу прикуривателя и дополнительных розеток.
Complete relay circuit
Relay
5A Комбинация приборов, датчик скорости, управление отопителем
Light
Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке внутренних перемычек нет (см. схему ниже). Расстояние между отверстиями, предназначенными для крепления в блоке нового типа, меньше на 4 мм.
** Устанавливается на части автомобилей.
