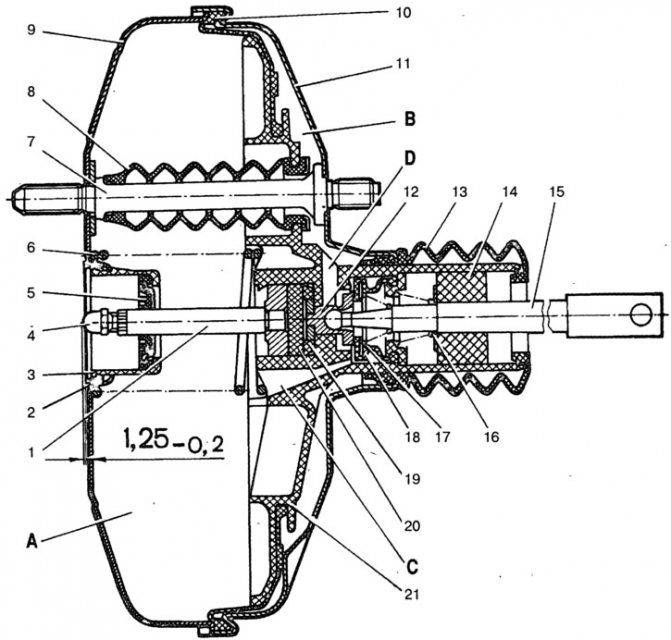

Схема вакуумного усилителя тормозов: Схема вакуумного усилителя тормозов

Принцип работы вакуумного усилителя тормозов

Предназначение вакуумного усилителя тормозов (ВУТ) — уменьшать давление ноги на педаль тормоза. Кроме того, вакуумный усилитель улучшает эффективность тормозного устройства в режиме экстренного торможения. Этим достигается большая безопасность для находящихся в автомобиле людей.

Неполадки с ВУТ могут поставить под угрозу жизни водителя и пассажиров. Поэтому, обнаружив признаки неисправности вакуумного усилителя тормозов, следует либо самостоятельно его отремонтировать, либо обратиться в автосервис.

Устройство вакуумного усилителя тормозов

Устройство вакуумного усилителя тормозов ограничивается лишь несколькими составляющими.

Он состоит из следующих элементов:

• корпуса;
• рабочей диафрагмы;
• рабочего клапана;
• толкателя тормозной педали;
• штока цилиндра тормоза;
• возвратной пружины.

Корпус ВУТ герметичен и имеет округлую форму. Место установки — моторный отсек впереди тормозной педали. Установка главного тормозного гидроцилиндра происходит на корпусе усилителя.

Диафрагма является основной работающей частью ВУТ. Материал для её изготовления должен быть прочным и эластичным. Центр диафрагмы — место размещения буферного металлического «пятака».

Он служит для упора штока, продолжающего педаль и цилиндр. Благодаря тому, что диафрагма делит корпус напополам, в нём образуются вакуумная и атмосферная камеры. Первая направлена к тормозному цилиндру, вторая — обратно.

Когда диафрагма установлена, корпус подвергается герметизирующей вальцовке. Рабочий клапан, служащий для соединения камер, приводится в действие педалью тормоза. Вакуумная камера обладает технологическим отверстием для шланга от источника, создающего разряжение.

Режим ожидания возникает при открытии рабочего клапана, что необходимо для поддержания низкого давления в обоих камерах. В это состояние диафрагма возвращается с помощью возвратной пружины.

Принцип работы вакуумного усилителя тормозов

Как работает вакуумный усилитель тормозов? Ответ очевиден, если изучить его устройство. Нажатием тормозной педали вызывается переход рабочего клапана в положение, при котором связь между двумя камерами перекрыта.

Дальнейшее нажатие ведёт к открытию специального отверстие, соединяющее содержимое атмосферной камеры с воздухом снаружи.

Давление воздушного столба в атмосфере Земли намного выше такового в камере. Принцип работы вакуумного усилителя тормозов основан на различии в давлении, приводящей шток в действие. Движение штока заставляет тормоза работать.

Именно так работает ВУТ автомобиля, на котором установлен бензиновый двигатель. Роль источника разряжения в нём отведена выпускному коллектору. Дизельный двигатель внутреннего сгорания требует для этих целей установки вакуумного насоса.

По своему устройству вакуумные насосы производства различных компаний сильно отличаются друг от друга. «Фордовский» насос является цилиндром с мембраной для создания разряжения. Усилители производства компании «Рено» представляют собой вращающиеся лопатки. Однако основного принципа работы это не меняет.

Признаки неисправности вакуумного усилителя тормозов

Перечень поломок ВУТ не слишком обширен.

Неполадки возникают, в основном, из-за следующих причин:

• разгерметизировался трубопровод, обеспечивающий движение воздуха при разряжении или места его стыков;
• произошла поломка обратного клапана;
• разгерметизировалась хотя бы одна рабочая камера в усилителе;
• вышел из строя установленный на некоторых двигателях вакуумный насос.

В последнем случае усилитель сможет продолжать работу, однако усилие на педаль будет ощутимо возрастать.

Чтобы понять, что в вакуумном усилителе тормозов «что-то не так», не нужно быть специалистом в устройстве автомобиля или проявлять чудеса наблюдательности. Тугой выжим педали, скрежет, «троение» на холостом ходу говорит о явных проблемах.

Существует ещё один верный способ распознать неисправность ВУТ. Несколько раз качните тормозную педаль и зафиксируйте её посреди хода. Если она проваливается — усилитель тормозов исправен. Если же педаль не изменила своё положение — требуется ремонтировать ВУТ.

В одних ситуациях с нажатием педали наблюдается падение оборотов, производимых силовой установкой, в других — абсолютно наоборот. Это указывает на конкретную причину неисправности — разгерметизацию.

Она сопровождается подсосом воздуха внутрь коллектора, вызывающим резкое изменение пропорций компонентов, из которых состоит топливно-воздушная смесь. Это и приводит к столь существенным изменениям в режиме работы двигателя. Ещё один явный признак подсоса — шипение, сопровождающее выжим педали.

Плохая работа насосов обычно определяется на слух. Механический вакуумный насос может издавать характерный постоянный стук — признак неисправности приводного штока. Неполадки в электрическом насосе сопровождаются высоким уровнем шума при работе. В этом случае виноват, скорее всего, приводной электродвигатель.

Существуют и другие признаки, помогающие распознать проблемы в вакуумном усилителе тормозов, не залезая при этом под капот вашего автомобиля.

Например, при смене режима работы силовой установке в результате действия тормозов, проверить ВУТ можно, отсоединив выпускной коллектор от трубопровода. При этом для заглушения штуцера используется резиновая заглушка или подходящая по диаметру трубка, которая должна быть пережата.

Импровизированная заглушка прочно фиксируется при помощи хомута. После этого двигатель ненадолго запускается. Если нажатие педали не сопровождается сменой оборотов, это значит, что усилитель подсасывает воздух.

Ремонт вакуумного усилителя тормозов

Если неполадки обнаружены, следует конкретизировать их причину в процессе осмотра усилителя перед ремонтом. Устранение проблем с ВУТ возможно лишь при повреждении трубопровода, а также обратного клапана или его уплотнителя.

В остальных случаях вакуумный усилитель тормозов лучше заменить. Но чтобы выяснить, какой именно элемент ВУТ получил повреждение, требуется тщательная проверка отдельных его деталей,особенно это касается трубок и хомутов.

Необходимо выполнить следующие действия:

• исследовать хомуты и трубку на наличие трещин;
• осмотреть резину, уплотняющую обратный клапан ВУТ на предмет расслоения.

Устранение расслоений и трещин — довольно сложный процесс. Гораздо более простым решением проблемы является смена хомутов и трубопровода. Стоят они дёшево и всегда имеются в продаже отдельно от других деталей усилителя.

Если такая замена не помогает — ВУТ придётся менять целиком.

Чтобы поменять вакуумный усилитель тормозов, необходимы:

1. отсоединение тяги привода усилителя от педали тормоза;
2. снятие главного тормозного цилиндра, расположенного под капотом автомобиля;
3. отсоединение вакуумного шланга от обратного клапана;
4. установка нового вакуумного усилителя в обратном порядке;
5. проверка работы нажатием педали при движении под уклон.

При наличии шумов в механическом вакуумном насосе иногда помогает изменение расположения штока — переворот на 180 градусов. Электрический насос, как правило, ремонту не подлежит, и ему требуется замена.

Выявить неполадки в работе вакуумного усилителя тормозов не слишком сложно даже для неопытного водителя. Если у вас хватает навыков, вы можете осуществить некоторые виды ремонта собственными силами, однако в ряде случаев требуются услуги автосервиса.

Так или иначе, пренебрегать состоянием ВУТ не следует — от этого порой зависит ваша безопасность на трассе.

Вакуумный усилитель тормозов и все,что нужно о нем знать.

Nevada 1976Вакуумный усилитель тормозов и все,что нужно о нем знать. 0 Comment

Содержание статьи

Вакуумный усилитель является одним из неотъемлемых элементов тормозной системы автомобиля. Главное его предназначение — увеличение усилия, передаваемого от педали к главному тормозному цилиндру. За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным. В статье разберем, как работает усилитель, узнаем из каких элементов он состоит, а также выясним, можно ли без него обойтись.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он устанавливается перед тормозной педалью в моторном отсеке. На его корпусе располагается главный тормозной цилиндр. Существует еще одна разновидность устройства – гидровакуумный усилитель тормозов, который включен в гидравлическую часть привода.

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

• корпус
• диафрагма (на две камеры)
• следящий клапан
• толкатель педали тормоза
• шток поршня гидроцилиндра тормозов
• возвратная пружина

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную. Первая расположена со стороны главного тормозного цилиндра, вторая — со стороны педали тормоза. Через обратный клапан усилителя вакуумная камера соединена с источником разряжения (вакуума), в качестве которого на автомобилях с бензиновым двигателем  используется впускной коллектор перед подачей топлива в цилиндры.

В дизеле же источником разряжения служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому насос является обязательным элементом. Обратный клапан вакуумного усилителя тормозов разъединяет его с источником разряжения при остановке двигателя, а также в случае, при котором вышел из строя электровакуумный насос.

Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.

Атмосферная камера в исходном положении соединена с вакуумной камерой, а при нажатой педали тормоза – с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, перемещение которого происходит при помощи толкателя.

В конструкцию вакуумника в целях увеличения эффективности торможения в экстренной ситуации может быть включена система экстренного торможения в виде дополнительного электромагнитного привода штока.

Как работает?

Принцип работы построен на разнице давлений. Корпус усилителя включает в себя два контура, разделенных между собой мембраной. Одной частью контур соединяется со шлангом (откуда идет разряжение). Второй конец подключается к следящему клапану. Он контролирует смену разряжения и регулирует параметры.

Во время движения автомобиля или на холостом ходу (когда педаль не нажата), диафрагма находится в неподвижном состоянии. Как только водитель нажимает на тормоз, разряжение перекрывается следящим клапаном. Диафрагма двигается в сторону тормозного цилиндра и толкает шток. Последний и увеличивает данное усилие. Если надавить на педаль до упора, отверстие увеличится. При большем атмосферном давлении возрастает и разряжение. В итоге отклик на педаль становится более резким. При отпускании педали диафрагма возвращается на свое место. Тормозные колодки разжимаются.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда. Есть несколько достаточно простых способов:

1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики. Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе. А это ведёт к резкому смешиванию воздуха и топливной смеси, поступающие в цилиндры двигателя.
2. При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза. Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль, запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно. Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте.
3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов. Они, как и вся машина, хотят получать внимания. А тормозная система особенно – она никогда не прощает ошибок.

P.S. 1. О ремонте или замене агрегата стоит задуматься в тех случаях, когда он полностью или даже частично не выполняет свои функции. 2. Не забывайте своевременно проверять тормозную систему.

ОСНОВНЫЕ НЕИСПРАВНОСТИ УСТРОЙСТВА

Видов поломок вакуумника не так уж и много, а именно:

• Потеря герметичности трубопровода, по которому поступает разрежение, или мест его соединения;
• Выход из строя обратного клапана;
• Разгерметизация рабочих камер усилителя.

Первые две неисправности – основные, третья же встречается очень редко.

Также стоит отметить, что в большинстве авто вакуумник работает от разряжения, создаваемого во впускном коллекторе (их то и соединяет между собой трубопровод).

Но на некоторых моделях усилитель для повышения эффективности работы дополнительно комплектуется вакуумным насосом. Причем этот элемент может быть, как механическим (с приводом от распределительного вала), так и электрическим, со своим электродвигателем.

Но эти насосы являются лишь вспомогательным элементом, который повышает эффективность работы усилителя. При этом основное разрежение все так же берется от впускного коллектора.

В авто, комплектующимися этим узлом, насос – еще один компонент, который может прийти в негодность. При этом усилитель будет продолжать работать, хотя на некоторых режимах движения усилие на педали возрастет.

ПРИЗНАКИ ВОЗНИКНОВЕНИЯ ПРОБЛЕМ В РАБОТЕ

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

1. Сначала нужно обзавестись ремкомплектом.
2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Инструкция по замене вакуумного усилителя тормозов

Процесс замены вакуумника несложен. Демонтаж проходит так же как и при снятии системы на ремонт:

1. Сначала отсоединяем шток от тормозной педали. То есть снимаем стопорную пластинку пальца, зацепив ее чем-нибудь острым. Теперь достаем палец и переходим под капот.
2. Отсоединяем все от уровня датчика тормозной жидкости все провода колодки.
3. Разъединяем усилитель от цилиндра.
4. Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снять сложно, можно применить жидкость WD-40.
5. Разъединяем, откручивая две гайки.
6. Теперь крепим новый усилитель к кронштейну и производим сборку в обратном порядке.

Схема вакуумного усилителя тормозов уаз

Содержание

1. Рабочая тормозная система УАЗ Буханка
2. Схема рабочей тормозной системы
3. Гидропривод рабочей тормозной системы
4. Принцип работы тормозной системы УАЗ
5. Достоинства и недостатки гидравлического привода
6. Тормозная жидкость
7. Стояночная тормозная система автомобилей УАЗ
8. Схема стояночного механизма
9. Принцип работы стояночного механизма
10. Схема вакуумного усилителя тормозов:
11. Принцип работы используемого вакуумного усилителя тормозов

Тормозная система УАЗ Буханка включает в себя рабочую систему и стояночную систему. В свою очередь, рабочая тормозная система включает в себя тормозные механизмы барабанного типа на каждом колесе, а также гидравлический привод. Стояночная тормозная система на УАЗ Буханке работает на трансмиссию и оснащена механическим приводом.

Рабочая тормозная система УАЗ Буханка

Схема рабочей тормозной системы

Изчить как устроена тормозная система УАЗ Буханка схема позволяет более наглядно.

Рис.1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.

Гидропривод рабочей тормозной системы

Гидропривод рабочей тормозной системы УАЗ с 1985 года стал выпускаться с двумя отдельными ветвями, одна из которых протянута к тормозным механизмам передних колес, а вторая тянется к тормозным механизмам колес сзади. Конструкция привода включает в себя:

• главный тормозной цилиндр;
• тормозная педаль, которая соединена с цилиндром через его поршень;
• колесные цилиндры тормозных механизмов колес, как в передней, так и задней части автомобиля;
• трубопроводы и шланги, которые объединяют все цилиндры;
• педаль управления и усилители приводного усилия.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

При установке на УАЗ регулятора тормозных сил и модулятора антиблокировочной системы они также помещаются в конструкцию гидропривода.

Принцип работы тормозной системы УАЗ

При нажатии на педаль тормозная система срабатывает в следующей последовательности:

1. поршень главного цилиндра перемещает жидкость в трубопроводы и колесные цилиндры;
2. в колесных цилиндрах тормозная жидкость вызывает передвижение всех поршней, в результате чего колодки тормозных механизмов приближаются к барабанам;
3. когда расстояния между колодками и барабанами не останется, выпуск жидкости из главного тормозного цилиндра прекратится;
4. при более сильном нажатии на педаль, в приводе поднимается давление жидкости и стартует торможение всех колес в один момент.

Большая сила, приложенная к педали, способствует большему давлению, вырабатываемому поршнем главного цилиндра на жидкость, а также воздействию большей силы за счет всех поршней колесного цилиндра на колодку тормозного механизма.

Это говорит о том, что одновременное срабатывание всех тормозов и регулярное соотношение между силой на тормозной педали и приводными силами тормозов создается благодаря системе функционирования гидропривода.

Читайте также:  Почему в ниве пахнет бензином в салоне

При ослаблении педали тормоза она за счет функционирования возвратной пружины возвращается в первоначальное положение. Кроме того, за счет пружины перемещается в первоначальное положение и поршень главного тормозного цилиндра. А стяжные пружины механизмов в свою очередь перемещают колодки от барабанов. Тормозная жидкость из колесных цилиндров по трубопроводам выталкивается в главный тормозной цилиндр.

Достоинства и недостатки гидравлического привода

Преимущества гидравлического привода:

• быстрое реагирование, обеспечиваемое внушительной жесткостью трубопроводов;
• высокий КПД, поскольку трата энергии происходит в результате переливания маловязкой жидкости из одного устройства в другое;
• не сложная конструкция;
• незначительная масса и размеры, как результат большого приводного давления;
• комфортная компоновка аппаратов привода и трубопроводов;
• шанс добиться необходимого распределения тормозных усилий среди осей автомобиля, получаемый благодаря разнице между диаметрами поршней колесных цилиндров.

Среди недостатков гидропривода можно выделить:

• нуждается в специальной тормозной жидкости с высокой температурой кипения и низкой температурой загустевания;
• угроза неполадок при разгерметизации в результате утечки жидкости при повреждении, или неисправностей при заполнении привода воздухом;
• сильное понижение КПД при малых температурах, как правило, ниже минус 30 °С.

Тормозная жидкость

Для применения в гидроприводах продаются специальные тормозные жидкости. Их производят на спиртовой, гликолевой или масляной основах. Смешивать между собой их запрещено, это может привести к ухудшению их качеств и появлению хлопьев. Тормозные жидкости, изготовленные из нефтепродуктов, разрешается использовать исключительно в гидроприводах, уплотнения и шланги которых изготовлены из маслостойкой резины. Это делается для того, чтобы предотвратить разрушение резиновых деталей.

Стояночная тормозная система автомобилей УАЗ

Схема стояночного механизма

Рис. 2 Стояночный тормозная система: а – вид с тормозным барабаном; б – вид без тормозного барабана; 1 – вилка регулировки; 2 – контргайка; 3 – приводная тяга; 4 – разжимной сухарь; 5 – заглушка; 6 – приводной рычаг; 7 – винт регулировки; 8 – опора колодки; 9 – толкатель разжимного агрегата; 10 – корпус шариков; 11 – корпус разжимного агрегата; 12 – барабан тормоза; 13 – первая колодка; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного агрегата; 17 – болт; 18 – вторая колодка; 19 – щит тормоза; 20 – корпус механизма регулировки; 21 – стержень; 22 – пружина; 23 – чашка пружины.

Принцип работы стояночного механизма

Тормозной механизм стояночной системы оборудован на раздаточной коробке и тормозит задний карданный вал Буханки. Его конструкция включает опорный диск, с установленными на нем двумя колодками, соединенными пружинами. Колодки воздействуют на тормозной барабан, который зафиксирован на центрирующем пояске фланца карданного вала. К верхушке опорного диска присоединен корпус разжимного агрегата с толкателями, которые прикреплены к верхней части колодок. Внутри толкатели оснащены выемками, заполненными шариками, которые находятся в штоке. Внизу опорного диска установлен корпус регулировочного элемента. В углубления корпуса помещены опоры колодок, которые способны передвигаться за счет работы сухаря и регулировочного винта.

Читайте также:  Тюнинг карбюратора к 151 своими руками

Привод тормозного механизма включает в себя рычаг, установленный на опорном диске и подпирающего шток шариков разжимного элемента. Свободный конец рычага крепится к вилке, которая в свою очередь присоединена к тяге с помощью контргайки. Тяга привода крепится к рычагу стояночного тормоза, который установлен в кабине автомобилиста.

При выходе усилителя из строя на поршни главного цилиндра передается только усилие от ноги водителя через толкатель 33 (см. рис. 1), клапан управления, буфер 20 и шток 7.

Повышенная величина усилия на педаль указывает на необходимость осмотра и, возможно, ремонта усилителя.

При выходе из строя уплотнителей, пружин и других деталей усилитель снимите с автомобиля, отсоединив предварительно от него главный тормозной цилиндр, шланг, педаль и разберите.

Перед разборкой нанесите метки на корпусе и крышке, чтобы при сборке установить их на свои первоначальные места.

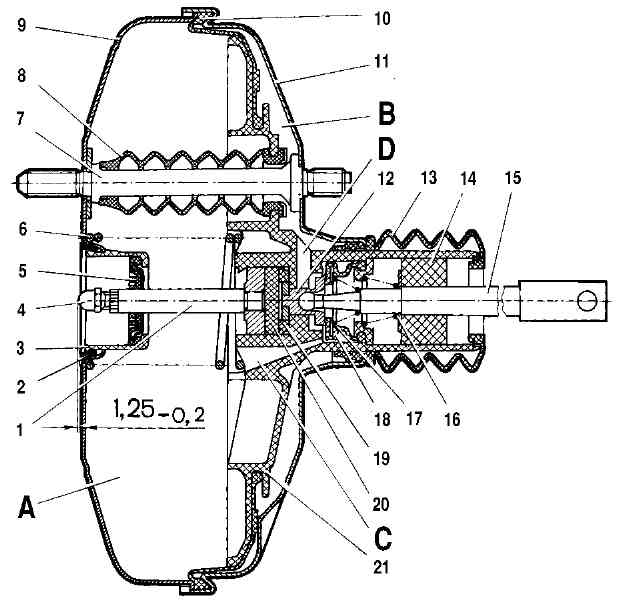

Рис. 1. Вакуумный усилитель

Разбирайте и собирайте усилитель в специальном приспособлении с помощью небольшого пресса.

Усилитель установите четырьмя болтами, с надетыми на них резиновыми втулками для предохранения резьбы от повреждения в отверстия неподвижно установленной плиты.

На два болта крышки вторичной камеры, также предохранив предварительно их резьбу, установите специальный рычаг с отверстиями под эти болты и, надавливая на него с небольшим усилием прессом, поверните крышку до совмещения выступов на корпусе усилителя с впадинами на крышке.

Прочие операции не требуют специальных приспособлений.

При сборке рабочие поверхности трения деталей 6,17, 24, 25 и контактирующие поверхности крышки 1 с диафрагмой 18 смажьте смазкой ЦИАТИМ–221.

После сборки усилитель проверьте на работоспособность и герметичность.

Для этого присоедините шланг к обратному клапану и при работающем двигателе приложите усилие 196–294 Н (20–30 кгс) к толкателю 33. При этом корпус клапана управления вместе с толкателем должен перемещаться до упора.

После снятия усилия с толкателя 33 корпус клапана управления должен возвратиться в исходное положение.

По истечении 2–3 мин после остановки двигателя при нажатии на толкатель 33 должно прослушиваться шипение воздуха, поступающего в усилитель через клапан управления.

Перед установкой главного тормозного цилиндра на усилитель отрегулируйте вылет штока 7 относительно привалочной плоскости крышки 1 на величину 7,78 –8 мм и вылет толкателя 33 относительно привалочной плоскости корпуса 23 на величину 134,7– 136,3 мм.

Читайте также:  Toyota land cruiser 200 предохранители

Многие автолюбители сталкиваются с таким понятием, как вакуумный усилитель тормозов. Однако далеко не каждый знает, что оно обозначает. Итак, под вакуумным усилителем тормозов подразумевают специальное устройство современного автомобиля, предназначенное для возможности улучшить эксплуатационные характеристики используемой тормозной системы. Он влияет на увеличение давления, создаваемого на тормозные колодки после проведения непосредственного нажатия на педаль газа, что предопределяет более комфортные условия управления автомобилем и меньшую утомляемость за рулём водителю.

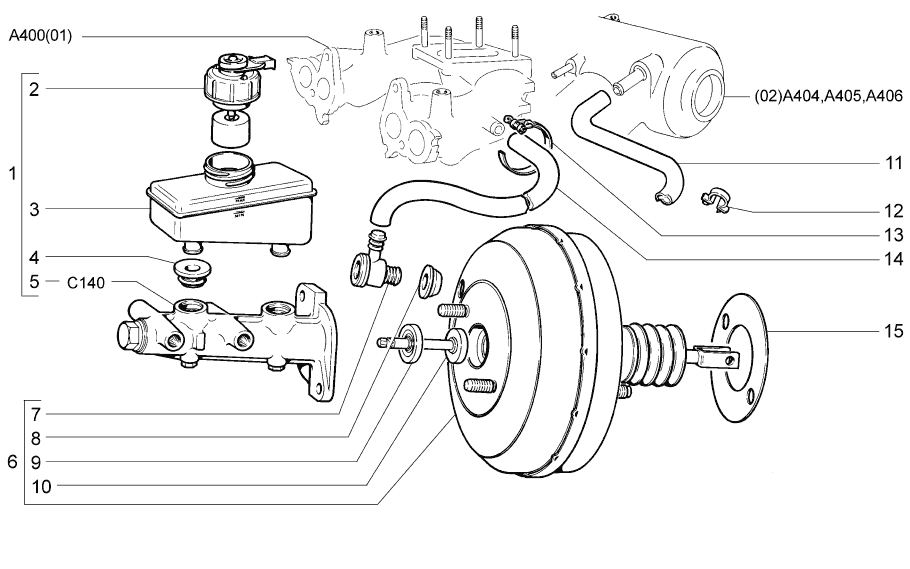

Схема вакуумного усилителя тормозов:

Если рассматривать более подробно каждый используемый в основном устройстве элемент, то следует отметить следующие моменты. Так, сам корпус усилителя при помощи диафрагмы разделён на 2 камеры:
A – вакуумная камера – обращена к основному тормозному цилиндру;
B – атмосферная камера – находится в противоположном направлении.

При этом соединение вакуумной камеры с источником разряжения осуществляется через обратный клапан. Самим же источником разряжения выступает область, расположенная во впускном коллекторе самого двигателя, которая идёт после дроссельной заслонки. Также в роли источника разряжения для предоставления бесперебойной работы автомобилю может служить электронасос вакуумного типа.

Атмосферная же камера посредством следящего клапана соединяется в первоначальном положении с камерой вакуумного типа, а во время воздействия на педаль тормоза – с атмосферой.

Толкатель также связан с педалью тормоза, обеспечивая возможность перемещаться следящему клапану. Диафрагма в области расположения вакуумной камеры соединяется со штоком в поршневом главном цилиндре, который обеспечивает диафрагме не только движение, но и способствует нагнетанию тормозной жидкости по направлению к колёсным цилиндрам.

Возвратная же пружина позволяет возвращать в первоначальное положение диафрагму после того, как был окончен процесс торможения.

Принцип работы используемого вакуумного усилителя тормозов

Сама работа вакуумного тормозного усилителя основана на предоставлении разности давлений в двух типах камер (вакуумной и атмосферной). При этом в начальный период давление во всех камерах остаётся одинаковым и приравнено к давлению, которое получается в результате его создания самим источником разряжения.

В последующем, после нажатия на педаль тормоза, происходит передача усилия посредством используемого толкателя к следующему клапану, который уже перекрывает канал между вакуумной и атмосферной камерой. Далее движения клапана приводят к соединению вакуумной камеры с атмосферной, в результате чего в последней снижается разряжение. Создаваемая разница давлений и ведёт к воздействию на диафрагму посредством преодоления усилия, создаваемого пружиной, и способствует перемещению штока поршня в главном тормозном цилиндре.

После того, как процесс торможения окончен, происходит обратное соединение атмосферной и вакуумной камер и последующее выравнивание в них давления. А диафрагма благодаря действию возвратной пружины возвращается в исходное состояние.

Чтобы узнать, про его поломку, читайте статью, как проверить неисправность вакуумного усилителя. Если существуют определённые дефекты, то следует приступить к замене вакуумного усилителя тормозов.

Как проверить усилитель тормозов

Если педаль тормоза кажется жесткой при работающем двигателе, усилитель тормозов работает неправильно.

Power Brake Booster Test 1

1. При выключенном двигателе нажмите на педаль тормоза, чтобы удалить остаточный вакуум в усилителе.
2. Удерживайте нажатой педаль при запуске двигателя. Когда двигатель запускается, педаль должна опускаться примерно на 1/4″, это указывает на то, что усилитель работает правильно.

Power Brake Booster Test 2

1. Запустите двигатель на пару минут.
2. Выключите двигатель и несколько раз медленно нажмите на педаль. Первый насос должен быть довольно низким. Второй и третий должны стать немного тверже. Это указывает на герметичный усилитель.

Power Brake Booster Test 3

1. Запустите двигатель и нажмите педаль тормоза, затем остановите двигатель, не отпуская педаль. Если педаль не падает после нажатия на педаль в течение 30 секунд, усилитель герметичен.

Осмотрите обратный клапан

1. Отсоедините вакуумный шланг в месте его соединения с впускным коллектором. Не отсоединяйте вакуумную линию от усилителя. Воздух не должен проходить при приложении давления, но должен проходить при всасывании. Если воздух течет в обоих направлениях или его нет, клапан необходимо заменить.

Проверка вакуума

1. Проверка рабочего вакуумметрического давления при нормальной рабочей температуре двигателя. Вакуум должен быть не менее 18 дюймов. Вакуум можно увеличить путем правильной настройки двигателя, проверки вакуумных утечек и закупорки вакуумных линий.

Как работают усилитель тормозов и главный цилиндр

Вот как работают усилитель тормозов и главный цилиндр, чтобы остановить автомобиль нажатием на педаль тормоза.

Остановить тяжелую машину весом более 2000 фунтов — непростая задача. Требуется большое усилие, чтобы прижать диски и барабаны на каждом колесе, чтобы быстро остановить автомобиль.

Гидравлика тормозов довольно простая. Первичный поршень (известный как главный цилиндр) проталкивает жидкость в гидравлические линии, которые подаются на колеса. Поршень внутри суппорта (или колесный цилиндр внутри барабана) будет расширяться вместе с жидкостью, заставляя его скользить по диску (или барабану), замедляя колесо.

Усилитель тормозов был разработан для размещения между главным цилиндром и педалью водителя, чтобы облегчить нажатие на педаль. Хотя диаметр главного цилиндра уже меньше, чем у поршней суппорта, усилие, необходимое для его сжатия, все еще велико.

Усилитель тормозов работает по принципу вакуумных дифференциалов, помогая толкать главный цилиндр. С одной стороны вакуум высасывается из впускного отверстия двигателя. На холостом ходу клапан в диафрагме пропускает вакуум через диафрагму, так что вакуум уравновешивается с обеих сторон.

Когда вы нажимаете на тормоз, этот клапан перемещается, перекрывая вакуумную сторону, позволяя отфильтрованному атмосферному воздуху поступать в усилитель со стороны педали тормоза. Это создает перепад давления между диафрагмой, что помогает заставить поршень в главном цилиндре сжиматься.

Гигантская возвратная пружина возвращает диафрагму в исходное положение при отпускании педали тормоза.

Главный цилиндр состоит из двух последовательно соединенных небольших поршней. Каждый поршень направляется к двум диагонально противоположным колесам для резервирования на случай утечки или нарушения герметичности одного из них. Резервная тормозная жидкость находится в резервуаре над главным цилиндром и всасывается в узел поршня при нажатии на педаль тормоза.

Периодическая промывка тормозов необходима, поскольку тормозная жидкость гигроскопична, впитывает влагу и со временем теряет свою эффективность. Кроме того, тормозная жидкость изнашивается при нагревании и может загрязняться.

Почему старые усилители тормозов GM устанавливаются под углом вверх

Почему усилители тормозов GM устанавливаются под углом вверх?

Основная причина — правильная геометрия педали тормоза. В свое время большинство автомобилей GM предлагались как со стандартными ручными тормозами, так и опционально с тормозами с усилителем.

Оптимальное соотношение между педалью ручного тормоза и толкателем главного цилиндра (также известное как «преимущество педали») составляет около 6:1, по сравнению с примерно 4:1 для тормозов с усилителем, которым не требуется такое большое преимущество педали, потому что они «повышают» силу, создаваемую средней человеческой ногой.

GM использовала обычную педаль тормоза с двумя отверстиями для толкателя, расположенными на расстоянии от 1 до 1½ дюймов друг от друга; верхнее отверстие предназначалось для ручных тормозов 6: 1, а нижнее отверстие — для силового тормоза 4: 1.

Когда толкатель тормоза был установлен в нижнее отверстие для использования с тормозами с усилителем, для достижения надлежащей дуги хода толкателя, центра силы и правильного выравнивания с осевой линией поршня в сборе усилителя тормозов/главного цилиндра требовался монтажный кронштейн противопожарной перегородки что позиционирует сборку под довольно острым углом вверх.

26402XA00A — усилитель тормозов (левый)

Subaru пожертвует 20 долларов США в пользу ASPCA* за оригинальные аксессуары Subaru для домашних животных, приобретенные у участвующих розничных продавцов в течение октября.*

Совершите покупку прямо сейчас и получите скидку до 75 долларов США на свой заказ!**

Выберите год:

• 2023
• 2022
• 2021
• 2020
• 2019
• 2018
• 2017
• 2016
• 2015
• 2014
• 2013
• 2012
• 2011
• 2010
• 2009 г.
• 2008 г.
• 2007 г.
• 2006 г.
• 2005 г.
• 2004 г.
• 2003 г.
• 2002 г.
• 2001 г.
• 2000 г.
• 1999 г.
• 1998 г.
• 1997 г.
• 1996 г.
• 1995 г.
• 1994 г.
• 1993 г.
• 1992 г.
• 1991 г.
• 1990 г.
• 1989 г.
• 1988 г.
• 1987 г.
• 1986 г.
• 1985 г.

• Схемы и комплекты
• Что это подходит
• Типы продуктов
• Услуги

ТОРМОЗНАЯ СИСТЕМА (ГЛАВНЫЙ ЦИЛИНДР). ’06МГ-’07МГ.

Полная диаграмма

№26402

ТОРМОЗНАЯ СИСТЕМА (ГЛАВНЫЙ ЦИЛИНДР). ’08MY-.

Полная диаграмма

№26402

Усилитель тормозов

Полная диаграмма

Рекомендуемая производителем розничная цена $ 347,65

Добавить в корзину

Выберите опции продукта

Политика и информация

Гарантия производителя

Введите VIN-код

Введите 17-значный VIN здесь

Subaru Legacy Power Brake Booster (левый) — 26402AJ01A

Subaru пожертвует 20 долларов США в пользу ASPCA* за оригинальные аксессуары Subaru для домашних животных, приобретенные у участвующих розничных продавцов в течение октября.*

Совершите покупку прямо сейчас и получите скидку до 75 долларов США на свой заказ!**

Выберите год:

• 2023
• 2022
• 2021
• 2020
• 2019
• 2018
• 2017
• 2016
• 2015
• 2014
• 2013
• 2012
• 2011
• 2010
• 2009 г.
• 2008 г.
• 2007 г.
• 2006 г.
• 2005 г.
• 2004 г.
• 2003 г.
• 2002 г.
• 2001 г.
• 2000 г.
• 1999 г.
• 1998 г.
• 1997 г.
• 1996 г.
• 1995 г.
• 1994 г.
• 1993 г.
• 1992 г.
• 1991 г.
• 1990 г.

Этот продукт был заменен на

Усилитель тормоза (слева)

Номер детали: 26402AJ200

$ 371,90

• Схемы и комплекты
• Что это подходит
• Типы продуктов
• Услуги

ТОРМОЗНАЯ СИСТЕМА (ГЛАВНЫЙ ЦИЛИНДР).
