Тормозная система автомобиля - схема, устройство, неисправности

Основным залогом безопасности являются тормоза. Ведь именно тормозная система любого современного автомобиля отвечает за управляемость транспортного средства на больших скоростях и в случае острой необходимости, может быстро остановить автомобиль и защитить от неприятностей всех участников движения. В этой статье мы разберем, из каких элементов состоит тормозная система, какие ей соответствуют неисправности и как их устранить?

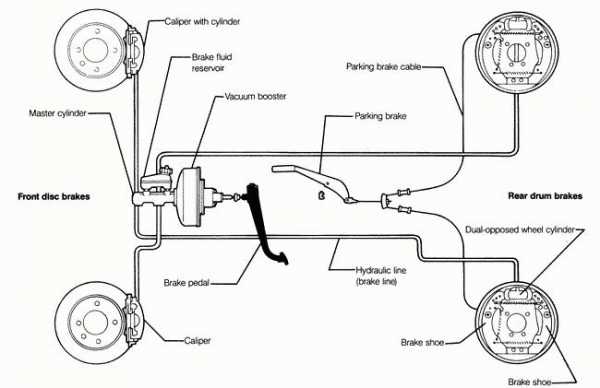

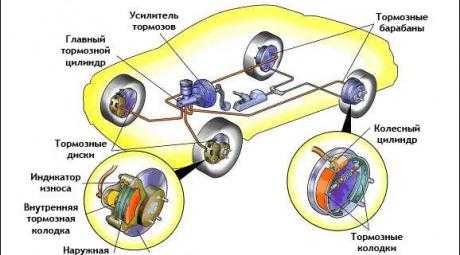

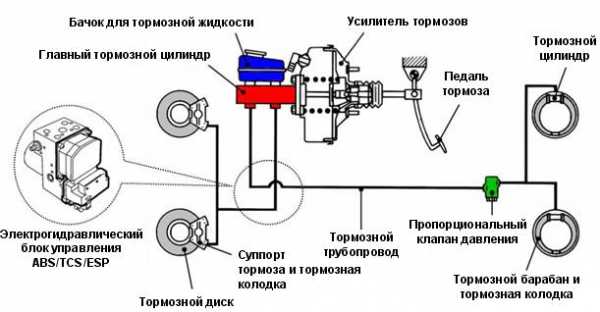

Схема и устройство тормозной системы

Автомобильные тормоза состоят из системы гидравлических элементов, которые обеспечивают частичную или полную блокировку колес при движении. Простейшие тормоза состоят из самой педали тормоза, которая монтируется в районе ног салона автомобиля, главного тормозного цилиндра (в некоторых случаях может быть оснащен вакуумным усилителем), на верхней части которого установлен бачок, тормозных магистралей и рабочих механизмов.

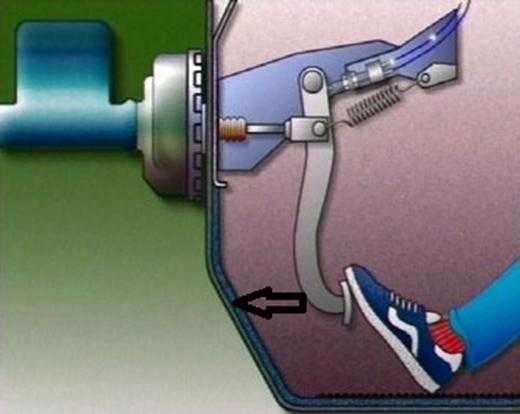

При воздействии ногой на педаль, поршень, который находится в главном тормозном цилиндре, создает давление, под действием которого специальная жидкость движется по магистралям и воздействует на рабочие механизмы тормозной системы. Рабочий механизм состоит из рабочего тормозного цилиндра и исполняющих устройств – колодок. Поршни в цилиндрах воздействуют на колодки и они, благодаря силе трения, останавливают тормозной диск или барабан. В результате, происходит блокировка колес и они останавливаются. В зависимости от силы нажатия на педаль тормоза, меняется и степень нажатия колодок на диск или барабан. Как только мы отпускаем педаль тормоза, все поршни, во всех тормозных цилиндрах, под действием специальных пружин возвращаются в исходное положение, таким образом, жидкость уходит обратно, и колодки растормаживают вращающийся рабочий механизм.

Современные автомобили предусматривают контурное распределение тормозной жидкости. Это означает, что в тормозном цилиндре имеются две секции, каждая из которых отвечает за два колеса. В современных автомобилях жидкость распределяется на переднее правое и заднее левое колесо, а также на переднее левое и заднее правое колесо. В автомобилях классической компоновки, тормозная жидкость распределяется на передние и задние колеса. Такой подход необходим для обеспечения повышенной безопасности водителя, в случае частичного отказа тормозной системы. Если жидкость внезапно стало протекать в одном из контуров или колесе, то в работе остаются другие колеса, которые по-прежнему обладают исправной рабочей тормозной системой.

Кроме того, меры безопасности заключаются в возможности использовать ручной тормоз, как основной. Дело в том, что он приводится в действие посредством крепкого троса, который меняет положение колодок задних колес независимо от наличия тормозной жидкости в системе. То есть, если откажут все четыре колеса одновременно, то имеется возможность использования ручного тормоза, который может значительно снизить скорость автомобиля.

Видео - Принцип работы тормозной системы

Неисправности тормозной системы автомобиля

Как и любой другой узел автомобиля, тормозная система тоже может иметь определенные неисправности. В отличие от любой другой системы, тормоза должны быть всегда в исправном состоянии, ведь от этого зависят жизнь и здоровье водителя и пассажиров. Именно поэтому, ремонт тормозов необходимо производить сразу же после обнаружения неисправности.

Шум и вибрация педали при нажатии тормоза

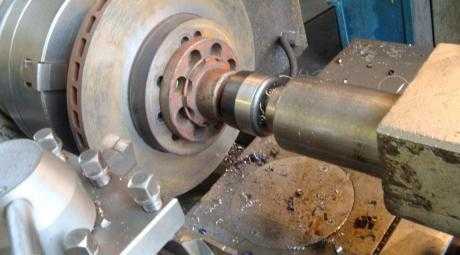

Часто такая неисправность может коснуться дисковых тормозов. Обычно, она свидетельствует о том, что тормозные колодки уже отходили свой ресурс и начинают создавать трение жесткими заклепками собственного крепления. В этом случае, колодки необходимо заменить.

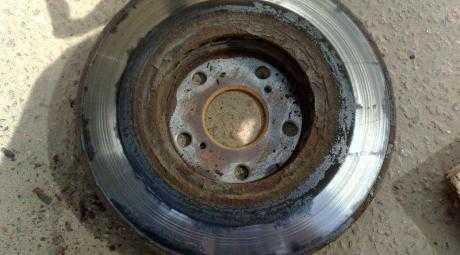

Вторая версия данной неисправности наиболее распространенная – кривой тормозной диск. Искривить диск можно, если тормозить достаточно часто и резко заехать в воду. Вследствие быстрого охлаждения, металл теряет свои свойства и диск, соответственно меняет свою форму. Чтобы избавиться от вибраций и дальнейшего перелома диска, необходимо либо расточить диск на специальном станке, либо заменить его. При этом, второй вариант является самым безопасным и приемлемым, так как расточка диска может быть небезопасной.

Эффективность тормозов упала, а длина свободного хода педали увеличилась

Обычно, это говорит о том, что тормозную жидкость залили в пустой бачок и в систему попал воздух. Для начала необходимо найти место утечки ТЖ. Для этого визуально оценивают состояние тормозных цилиндров и проверяют их на наличие следов тормозной жидкости. Как только неисправность будет устранена  (сальники поменяны, магистрали поменяны), необходимо прокачать тормозную систему.

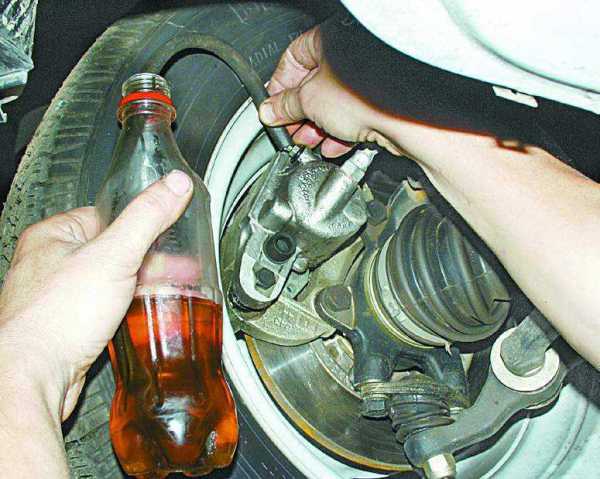

Прокачка заключается в устранении воздушных капель из тормозной жидкости автомобиля. Для этого автомобиль устанавливают на ровную поверхность, колесо снимают, а тормозную магистраль отсоединяют от тормозного цилиндра или суппорта и погружают в емкость с заранее налитой тормозной жидкостью. Второй автомеханик энергично нажимает на педаль тормоза до тех пор, пока в емкости с жидкостью пузыри не перестанут выходить из трубки. После этого, магистраль закручивают на место, тормозную жидкость доливают и повторяют эту процедуру на всех оставшихся колесах.

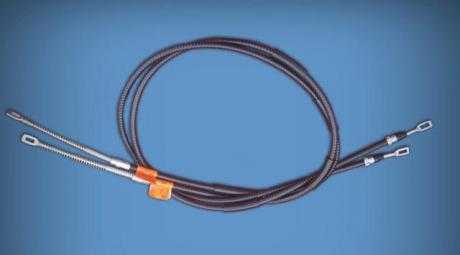

Ручной тормоз не удерживает автомобиль

Самая безобидная и малозначимая неисправность, которая может произойти с тормозами. Чаще всего, устраняется регулировкой натяжения привода ручника. Автомобиль устанавливают на смотровую яму и подтягивают регулировочную гайку на тросе.

Другая причина, по которой ручной тормоз перестает удерживать автомобиль – износ тормозных колодок. Часто это сопровождается снижением эффективности торможения рабочей системы. В этом случае, колодки необходимо обязательно заменить.

vipwash.ru

Схема тормозной системы. Виды и принцип работы тормозной системы

В данной статье будет рассмотрена схема тормозной системы легкового автомобиля. Также вы узнаете о том, как произвести прокачку системы правильно. Будут рассмотрены конструкции с антиблокировочной системой. На данный момент без них не обходится ни один качественный автомобиль. Речь, конечно, о машинах средней ценовой категории и выше. Бюджетные автомобили могут комплектоваться данной конструкцией, но она идет как дополнительная опция. В целом же тормозные системы всех машин одинаковы, они состоят из идентичных элементов.

Немного теории о тормозной системе

Как вы понимаете, она необходима для того, чтобы изменить скорость машины. Сигналом к этому может служить либо действие водителя, либо электронная система управления. Также оно необходимо, чтобы удерживать машину неподвижно во время стоянки.

Выделяют три типа тормозных систем. Первая — это, конечно же, рабочая. Она необходима для нормальной эксплуатации машины. С ее помощью осуществляется торможение с больших или малых скоростей. О том, какие особенности имеет тормозная система «Нива-2121″, схема которой является классической, будет рассмотрено ниже.

Второй тип — это стояночная. Она больше известна как ручной тормоз, если нужно машину поставить на длительный срок. В частности, если имеется уклон дорожной поверхности, эта система просто необходима. Ручником можно пользоваться во время экстренной остановки. А есть еще системы запасного типа. Они сравнительно недавно начали использоваться на автомобилях. Чаще всего их можно встретить на тех машинах, на которых имеется электрический ручной тормоз. Главное ее назначение — дать возможность водителю остановить автомобиль, если откажет рабочая система. Монтируется она на машины с электрическим ручным тормозом по одной причине: стояночный тормоз не может быть выжат, если скорость автомобиля больше нуля.

Принцип функционирования

Мы привыкли, что при нажатии на педаль тормоза автомобиль начинает замедляться. Но не все вдаются в подробности того, какие процессы при этом протекают. Не каждый знает, как работает тормозная система ВАЗ-2109, схема которой приведена в данной статье. Если проще сказать, то остановка автомобиля происходит только за счет сжатия жидкости в трубках и шлангах. Давление создается с помощью главного тормозного цилиндра, он является основным узлом системы.

К тормозной жидкости предъявляются определенные требования. Она не должна терять свои свойства при сжатии и нагреве, испытывает колоссальные перегрузки во время торможения, равно как и остальные элементы. О том, какие требования предъявляются к жидкости, будет рассказано немного ниже. Давление в трубках приводит в движение суппорты, которые, в свою очередь, перемещают колодки. Последние трутся о поверхность барабана или диска, замедляя движение колеса вокруг своей оси. Тем самым автомобиль постепенно останавливается.

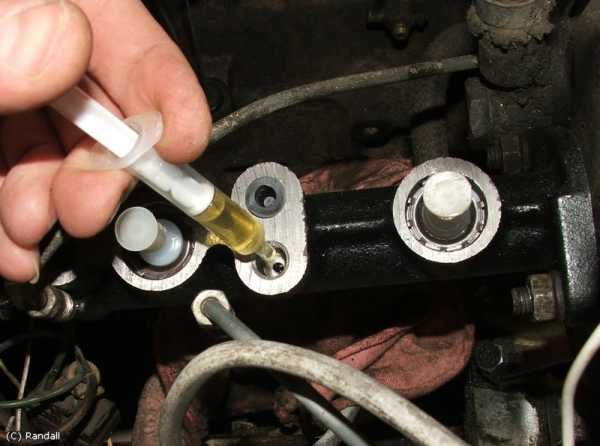

Главный тормозной цилиндр

Необходимо рассказать немного о конструкции главного тормозного цилиндра. Это основной элемент системы, причем не имеет значения, есть ли ABS либо нет. Он необходим для одной цели — преобразовать усилие, которое прилагается к педали, в давление жидкости. Также с его помощью происходит распределение последней к суппортам.

Например, тормозная система ВАЗ-2109, схема которой представлена в статье, оснащена главным цилиндром, устанавливаемым в подкапотном пространстве (он крепится двумя шпильками к вакуумному усилителю). Сверху на него фиксируется расширительный бачок. В последний выбрасываются излишки жидкости, когда педаль полностью отпущена. Из него забирается жидкость во время выжимания педали. Главный тормозной цилиндр внутри полый. В нём перемещаются поршни, которые и создают давление в системе. Время от времени необходимо проводить ремонт. В его процессе полностью заменяются все резиновые элементы.

Регулятор давления

Он крепится на задней части автомобиля, так как имеет специфическое назначение. А стоит отметить, что примерно 75 процентов торможения происходит передними колесами. Остальные 25 процентов — задними. При этом нужно учитывать, что нельзя допускать блокировки задних колес, так как возникает сила, которая стремится опрокинуть автомобиль. Следовательно, тормозная система ВАЗ-2110, схема которой рассмотрена в статье, содержит регулятор давления.

Он способен уменьшить давление, поступающее к приводам механизмов задних колес. Причём изменение данного показателя зависит от того, насколько загружена задняя ось. Дело в том, что при остановке без регулятора передняя часть машины начинает проседать, а задняя же — приподниматься. В результате происходит блокировка задних колес и неуправляемый занос. Регулятор позволяет избежать блокировки полностью либо сделать так, чтобы она наступала позже.

Рабочие контуры

Итак, теперь о том, что представляет собой тормозная система ВАЗ-2110, схема которой есть в статье. Имеется рабочий тормозной контур, который, в свою очередь, состоит из вспомогательного и основного. В том случае, если нет неисправностей, вспомогательный с основным работают совместно. Но вот если происходит разгерметизация какого-нибудь контура, второй продолжит свою работу в качестве аварийного. Имеется несколько схем разделения контуров: тормозные механизмы, включенные параллельно, — передний плюс задний. Могут механизмы подключаться по диагонали, например, правый задний и левый передний находятся в одном контуре. Может встречаться схема, в которой один из контуров содержит все механизмы привода. А второй — только контур, к которому подключены механизмы лишь передних колес. Говорить о преимуществах или недостатках этих схем сложно, так как аварийная ситуация может случиться по различным причинам. И повредиться могут все контуры, а не один.

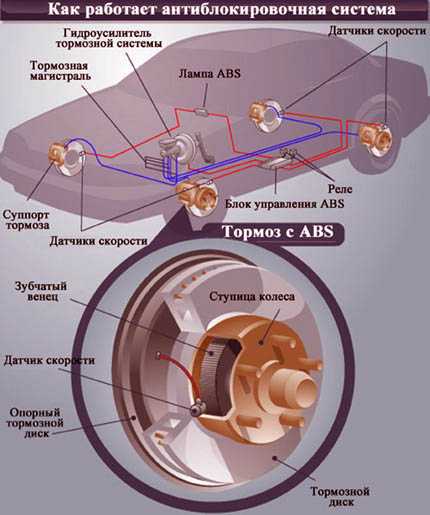

Антиблокировочная система

Конечно, тормозная система ВАЗ-2106, схема которой является классической, как и сам автомобиль, не содержит ABS. Но поговорить о такой системе все равно необходимо, так как за этими конструкциями — будущее. В ней имеется несколько датчиков, центральный блок управления, модуляторы. Когда происходит остановка автомобиля, включается в работу блок управления. Его микропроцессор начинает следить за показаниями всех датчиков. Он анализирует сигналы датчика скорости автомобиля. Также происходит слежение за угловой скоростью каждого колеса. Ничто не уходит от внимания микроконтроллерной системы управления тормозными механизмами.

Конечно, не имеет таких устройств тормозная система 2110, схема ее намного проще. Специальные модуляторы являются исполнительными устройствами. С их помощью происходит регулировка давления тормозной жидкости во всех контурах. Другими словами, каждое колесо тормозит по-своему. Многое зависит от качества дорожного покрытия, от скорости машины. Но в любом случае система ABS не даст ни одному колесу полностью заблокироваться, если вы совершаете экстренное торможение. А именно блокировка опасна при мокром покрытии асфальта либо же при гололёде. Это позволит обезопасить вас, так как вероятность уйти в занос крайне мала.

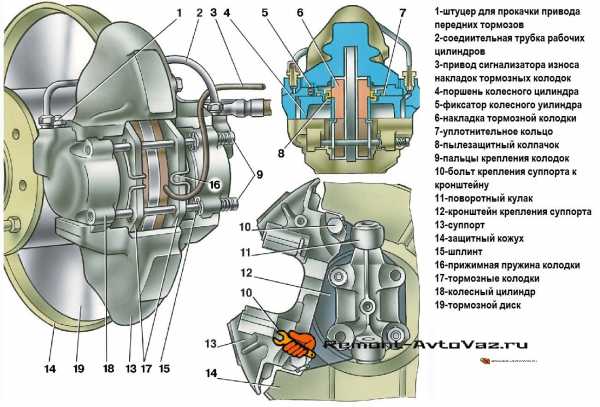

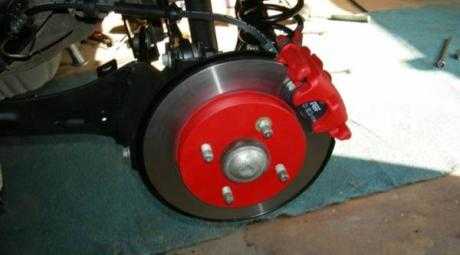

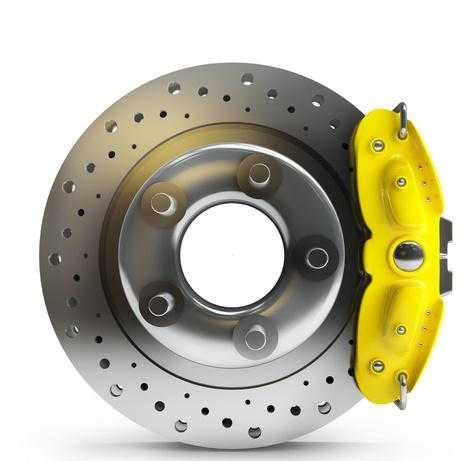

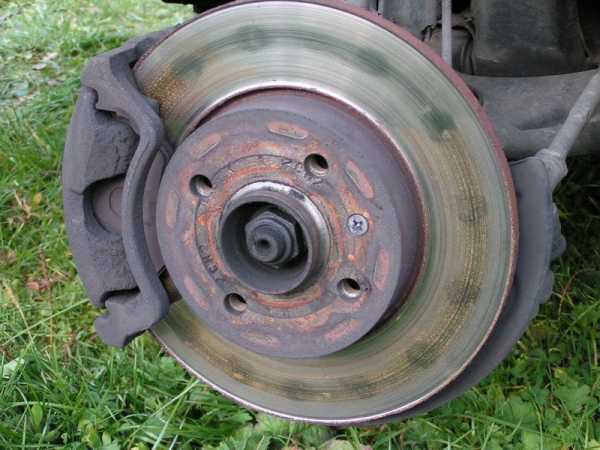

Дисковые тормоза

Это один из видов приводов тормозов, который является наиболее распространенным. Например, схема тормозной системы 2106 включает в себя два дисковых тормоза на передней оси. Задние колеса останавливаются при помощи барабанных, о них будет рассказано немного ниже. Не стоит думать, что дисковые механизмы все одинаковые. У них суппорт может быть, как неподвижным, так и подвижным. Но последние встречаются в автомобилях намного чаще. Для водителя главное — это надежность. А подвижный суппорт имеет такую конструкцию, которая полностью исключает неравномерное стирание тормозных колодок. Но имеется еще одна особенность механизмов, в которых суппорт подвижен.

Расстояние от тормозного диска до внешнего края суппорта постоянно меняется, зависит оно от того, насколько изношены колодки. Кроме того, можно сказать про главное достоинство дисковых тормозов. Они являются более эффективными, нежели барабанные, и способны работать при высоких температурах. Также используются зачастую диски с вентиляцией. Увеличение толщины дает возможность установить несколько ребер жесткости. Они могут обеспечить приток воздуха к металлу. Причем во время вращения колеса центробежная сила всасывает воздух и распределяет его равномерно от центра к краям. Именно за счет этого происходит охлаждение металла.

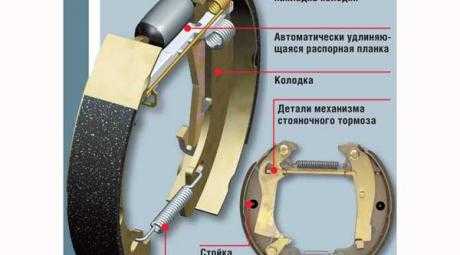

Барабанные тормоза

На большинстве бюджетных автомобилей они установлены на задней оси. Но если взять, например, 21-ю «Волгу», то у нее все четыре колеса имеют барабанные тормозные механизмы.

Встречаются схемы, которые полностью состоят из дисковых механизмов. Такие конструкции все чаще используют при тюнинге отечественных автомобилей, так как при увеличении мощности и крутящего момента двигателя необходимо проводить полную модернизацию всех остальных систем. И в первую очередь, конечно же, тормозной. А вот схема тормозной системы ВАЗ-2121 такая же, как и у «десяток», и у «девяток», и у остальных моделей этого производителя. Различаются только качество и надежность. «Нива» — это внедорожник, а поэтому он подвергается куда большим нагрузкам, нежели обычная легковушка.

Барабанные механизмы имеют меньшую эффективность, но все равно способны выполнить основное свое предназначение — остановить автомобиль. Правда, со временем колодки изнашиваются, увеличивается зазор между барабаном и рабочей поверхностью ее. В таком случае используют специальные регуляторы механического типа. С их помощью осуществляется подводка колодок. Происходит это во время резкого выжимания педали тормоза. Обратите внимание, какова тормозная система ВАЗ-2114, схема ее приведена в статье. На задней оси колодки можно разжать и ручником. В конструкциях с дисковыми механизмами сзади в контур включается дополнительный цилиндр, шток которого приводится в движение ручником стояночного тормоза.

Исполнительные механизмы тормозов

Если посмотреть на то, какая схема тормозной системы УАЗ, можно увидеть, что в ней имеется несколько типов исполнительных механизмов. Речь идет, конечно же, о приводах колодок. Системы могут содержать дисковые механизмы и барабанные. В них имеются существенные отличия. Например, дисковые тормоза работают при помощи суппортов специальной конструкции. А вот барабанные механизмы оснащены цилиндрами. Подача жидкости происходит в середину этого цилиндра. С обоих краев расположены поршни, которые приводят в движение колодки, разжимая их.

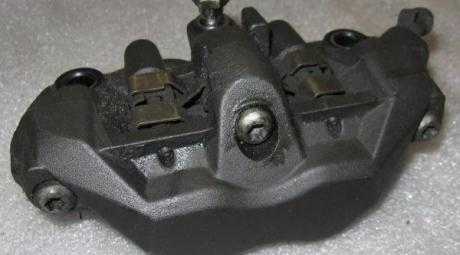

Суппорты передних колес отечественных автомобилей ВАЗ расположены по двум сторонам диска. Одна половина суппорта является рабочей, в ней находится тормозная жидкость под давлением. Также в нейимеется стальной поршень, который под действием давления выдавливается из корпуса и толкает колодку в сторону диска. Одновременно с этим с обратной стороны диска прижимается вторая колодка. Следовательно, диск оказывается с обеих сторон зажат. А колодки изнашиваются максимально равномерно. Стоит также отметить, что схема тормозной системы «Нива» содержит пусть те же элементы, что и «шестерка», но они прочнее и долговечнее.

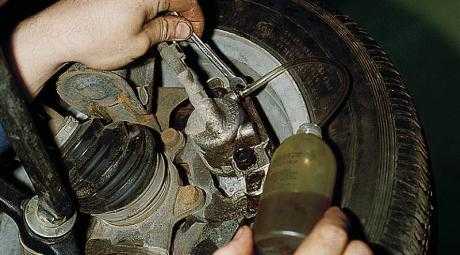

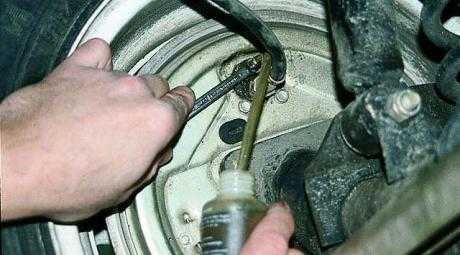

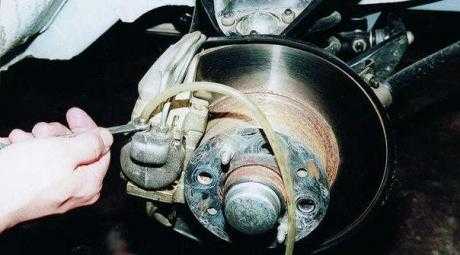

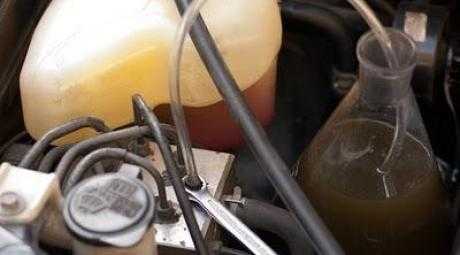

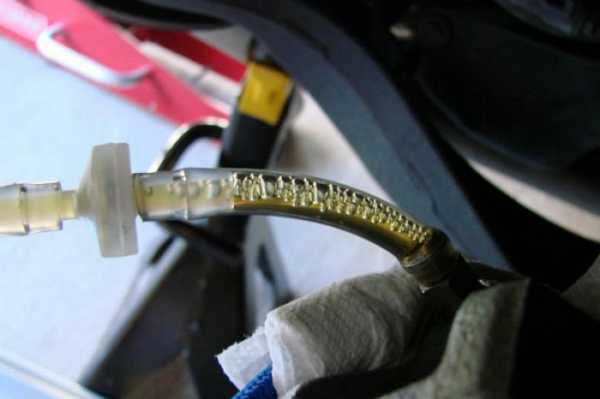

Как прокачивать тормоза

Стоит упомянуть немного о такой процедуре, как прокачка тормозных механизмов. Без этого вы не сможете нормально ездить на машине, так как в системе будет очень много воздушных пробок. Из-за этого эффективность торможения становится намного ниже.

Чтобы избавиться от воздушных пробок, вам необходимо все трубки и суппорты наполнить жидкостью. Все работы лучше всего проводить вдвоем. Один человек должен нажимать педаль. Второй своевременно открывает и закрывает штуцеры для прокачки. А находятся они на всех суппортах. Правда, потребуется постоянно поднимать все стороны автомобиля, снимать поочередно колеса. Намного проще эту процедуру выполнять на смотровой яме. Прокачку необходимо проводить по определенной схеме. И ее обязательно нужно придерживаться, иначе воздух останется и никакой эффективности от тормозов не добиться.

Вот как прокачивается тормозная система ВАЗ, схема довольно проста. Начинать необходимо с того механизма, который расположен на максимальном удалении от ГТЦ. Это правое заднее колесо. После него только можно заняться левым задним, затем идет правое переднее. И самым последним у вас окажется то колесо, которое находится возле водительской двери. Можно даже всю процедуру произвести самостоятельно. Но для этого вам потребуется изготовить из автомобильной камеры своеобразный ресивер для хранения воздуха. Необходимо обеспечить систему тормозов давлением. Поэтому камеру нужно соединить при помощи штуцера с расширительным бачком. По вышеизложенной схеме избавляетесь от воздушных пробок во всех контурах. При этом не забывайте следить за тем, чтобы в расширительном бачке был необходимый уровень жидкости.

Заключение

В этой статье вы узнали о том, из чего состоит тормозная система современного автомобиля. Также было немного рассказано про современные средства обеспечения безопасности. В частности, это система ABS. Она используется как дополнительная опция, но все чаще ее можно увидеть даже на бюджетных автомобилях стандартной комплектации. Кроме того, к тормозной системе можно отнести круиз-контроль, различные усилители для экстренного торможения, механизмы курсовой устойчивости, антипробуксовочную конструкцию, блокировку дифференциала.

Все привыкли видеть гидравлические тормоза, но имеются конструкции, в которых используется не давление жидкости, а сжатый воздух. Они идентичны с гидравлическими, только надежность у них оказывается намного выше. Элементы, используемые в пневматических тормозах, должны выдерживать очень большое давление. Правда, оно сопоставимо с тем, которое находится в гидравлическом приводе. Необходимо только внедрять ресивер для хранения сжатого воздуха. Существуют также электромеханические тормоза. Они приводятся в движение электродвигателями и специальными тросами.

Источник

Еще никто не прокомментировал новость.

mtzpetrov.ru

Тормозная система - схема и ремонт

Дороги, а особенно в нашей стране, способны преподносить множество сюрпризов. Как результат – ремонт. Из-за невысокого качества дорожного покрытия и не слишком впечатляющей вежливости многих водителей, «под раздачу» попадают тормоза.

От состояния тормозной жидкости зависит эффективность работы тормозной системы, управляемость автомобиля и безопасность во время поездки. Поэтому регулярная замена тормозной жидкости позволяет избежать ухудшения управляемости автомобиля. Прочитав статью, вы узнаете, на каких автомобилях можно...

Основным залогом безопасности являются тормоза. Ведь именно тормозная система любого современного автомобиля отвечает за управляемость транспортного средства на больших скоростях и в случае острой необходимости, может быстро остановить автомобиль и защитить от неприятностей всех участников...

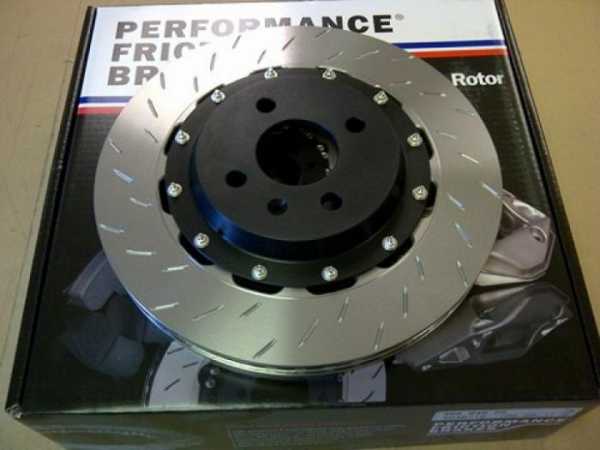

Как и тормозные колодки, диски также являются важной частью тормозной системы и тоже подвержены постоянному износу. Необходимо знать, как правильно производится диагностика тормозных дисков, чтобы своевременно принимать соответствующие меры, так как это является залогом безопасности водителя и...

Оособенности тормозной системы автомобиля Тормозная жидкость, благодаря своему составу, имеет низкий коэффициент сжатия и закипает только при высоких температурах. Ее применение в тормозной системе автомобиля оправдано и необходимо. Для повышения надежности работы тормозной системы, все...

Использование барабана вместо диска для задней оси позволяет упростить конструкцию тормозной системы автомобиля и, соответственно, снизить цену машины. Еще одно преимущество барабанных тормозов – увеличенный ресурс в условиях высокой пыльности. Поэтому барабанный тормозной механизм –...

Тормозная система автомобиля, как известно, является инструментом безопасности любого автомобилиста. Важной частью этой системы являются тормозные колодки. Они, используя силу трения, затормаживают тормозной диск или барабан и останавливают автомобиль. Колодки должны находиться в исправном...

Тормозная система любого автомобиля – крайне ответственный узел и требует особых условий обслуживания. Тормоза отвечают за безопасность водителя и пассажира не только при обычном и спокойном движении, но и в экстренной ситуации.

Эффективность тормозной системы непосредственно определяет степень безопасности любого автомобиля.

Принцип движения любого транспортного средства с двигателем внутреннего сгорания основан на преобразовании тепловой энергии в механическую. Для ее передачи конструкция машины предусматривает сложную систему узлов и деталей. Заключительным фактором, обеспечивающим движение, является тяга.

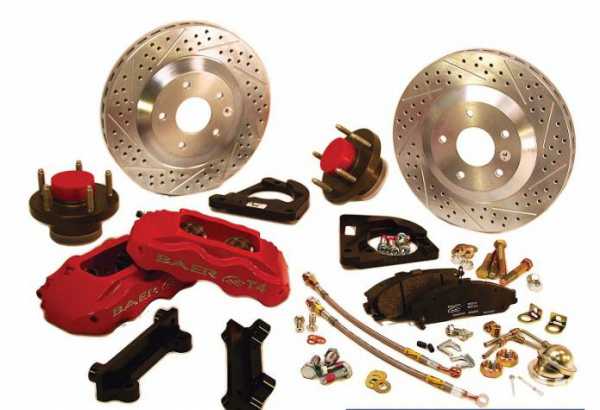

Тюнинг с каждым днем становится все больше популярным. Вопреки распространенному мнению, эта модернизация автомобиля подразумевает не только внешние изменения или модернизацию силового агрегата с целью увеличения технических характеристик.

Ни один опытный автомобилист не будет оспаривать важность тормозной системы. Независимо от марки, серии и прочих отдельных технических характеристик, этот узел является важнейшим элементом любого транспортного средства.

Наиболее важным органом в любом автомобиле является тормозная система. Она должна быть в идеальном состоянии, ведь от нее зависит наша жизнь. Одним из основных индикаторов эффективности работы данного узла является педаль, которая обязана всегда отличаться привычным для ноги состоянием нажатия.

Тормоза, без преувеличения, наиважнейшая система любого транспортного средства, поскольку именно от ее четкой и бесперебойной работы зависит не только спокойная и комфортная езда, но и жизнь водителя и его пассажиров.

Схема тормозной системы «ВАЗ 2107» включает в себя две автономных подсистемы: рабочую тормозную систему (далее по тексту РТС) и стояночную тормозную систему (далее по тексту СТС).

Тормозная система (далее по тексту ТС) автомобилей, производимых отечественными машиностроительными заводами вплоть до 1989-1990 годов, не отличались наличием инновационных технических устройств, обеспечивающих простоту, удобство и высокий уровень безопасности в процессе эксплуатации транспортног

О важности стабильного и надежного функционирования всех элементов тормозной системы транспортного средства сказано достаточно.

Экстренное торможение – вид торможения, применяемый водителями транспортных средств все чаще и чаще, поскольку это диктуется постоянным усложнением современной дорожной обстановки.

Функциональным назначением тормозной системы автомобиля является управляемое изменение его скорости вплоть до полной остановки и удержание его (автомобиля) на месте в течение продолжительного периода времени посредством приложения тормозной силы.

В утверждении, определяющем тормозную систему в качестве главнейшей системы любого транспортного средства, нет даже малой толики преувеличения. Нарушение работоспособности элементов, ее составляющих, чревато  даже не неприятными, а, скорее, трагическими последствиями.

Устройство тормозой системы автомобиля Тормозная система – неотъемлемая часть автомобиля. Именно она обеспечивает быструю и своевременную остановку автомобиля при необходимости. На автомобилях применяются такие виды тормозов, как дисковые и барабанные.

Функциональным назначением стояночного тормоза, как видно из его названия, является предотвращение самопроизвольного движения неподвижного автомобиля под действием посторонних сил.

Редкий автолюбитель не оказывался в ситуации, когда любые его действия по остановке или замедлению движения автомобиля оказывались, мягко говоря, неэффективными.

Назначение регулятора давления тормозов

Что может быть страшнее, чем транспортное средство с неисправной тормозной системой? Применительно к организации дорожного движения – ничего. Вышедший из-под контроля водителя автомобиль, остановить который по силам лишь ценой его неизбежного повреждения – объект повышенной опасности.

Тормозная система является одним из самых важных органов автомобиля. Если другие сегменты отвечают за эффективность работы, то этот относиться к самому важному разделу — безопасности на дороге. Любые даже самые незначительные поломки могут привести к фатальным последствиям.

Вопреки распространенному мнению замена вакуумного усилителя тормозов может выполняться любым автомобилистом, знающим конструкцию своего транспорта. Эта процедура займет не более одного часа и позволит сэкономить значительные средства.

Первые дисковые тормоза имели существенный недостаток. Чтобы остановить автомобиль на больших скоростях требовалось прилагать не слабые усилия. Необходимое давление, прижимающее колодки к диску, возрастало пропорционально скорости движения машины.

Ручной тормоз является одним из важнейших сегментов автомобиля, который отвечает не только за безопасность водителя и пассажиров, но и пешеходов и прочих участников движения в экстренных ситуациях.

Устройство барабанных тормозов Тормозной механизм барабанного типа функционально предназначен для изменения скоростного режима транспортного средства. Кроме того, барабанный тормоз, установленный на задней колесной паре, обеспечивает реализацию функции стояночного тормоза.

Значимость тормозной системы в обеспечении безопасности дорожного движения можно долго и аргументировано обсуждать, но, ни в коем случае нельзя недооценивать.

vipwash.ru

Контуры тормозной системы автомобиля - схема работы

Описание контуров тормозной системы

Что делать если гидропривод тормозной системы разгерметизируется и тормозная жидкость начнет вытекать под давлением? Это очень опасная ситуация: вы нажимаете на педаль тормоза, а она проваливается и автомобиль даже не думает останавливаться. Чтобы уберечь водителя от столь неприятной ситуации и сохранить способность тормозить, пусть и с частичной потерей эффективности, гидропривод разделили на контуры.

Примечание
В случае утечек и, как следствие, разгерметизации, одного контура, питаемого, например, через левое отверстие в главном тормозном цилиндре, левый поршень, вытеснив жидкость через обрыв магистрали, упрется удлинителем в дно цилиндра, образовав для правой рабочей полости фиктивное дно. Если же разгерметизация произойдет в контуре, подпитываемом из правой полости, то правый поршень, вытеснив жидкость, упрется удлинителем в левый поршень, передавая на него усилие со стороны штока.

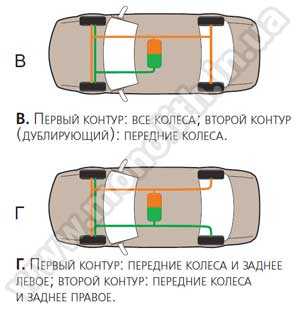

Существует несколько схем разделения гидропривода тормозов на контуры. Все они приведены на рисунке 7.13, самые распространенные изображены на рисунках А и Б.

На рисунке видно, что передняя (1) и задняя (2) полости главного тормозного цилиндра отвечают каждая за свой контур, отделяющий или дублирующий гидроприводы передних и задних тормозных механизмов.




Рисунок 7.13 Различные схемы разделения гидропривода тормозов на контуры.

monolith.in.ua

Ремонт тормозной системы ВАЗ 2109

Тормозная система (далее по тексту ТС) автомобилей, производимых отечественными машиностроительными заводами вплоть до 1989-1990 годов, не отличались наличием инновационных технических устройств, обеспечивающих простоту, удобство и высокий уровень безопасности в процессе эксплуатации транспортного средства. Не явилась исключением из «правила» тормозная система «ВАЗ 2109». Водитель «девятки» (самой популярной и престижной в то время модели) мог лишь мечтать о системах, подобных современным «ABS», «SBS» или «EBD».

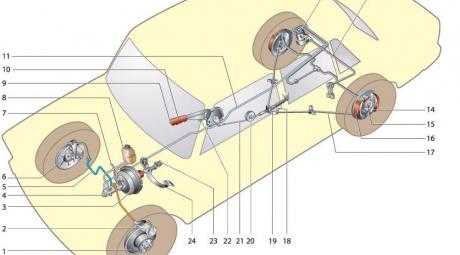

Устройство и схема тормозной системы ВАЗ 2109

Рассматривая тормозную систему «девятки» следует сделать существенную оговорку о том, что она, по сути, - оптимизированная копия системы тормозов «ВАЗ 2108», поскольку именно эта модель первой получила такую тормозную систему.



От своей предшественницы «ВАЗ 2109» досталась ТС, главной конструктивной особенностью которой стало диагональное разделение тормозных контуров, значительно повышающее уровень безопасной эксплуатации. Своеобразное разделение «зон ответственности» (за функционирование переднего правого и заднего левого тормозного механизма отвечает контур гидропривода, за работу заднего правого и переднего левого – тормозной контур) позволило обеспечить достаточно эффективное торможение транспортного средства в случае нарушения работоспособности одного из контуров.



Одним словом, такая схема тормозной системы «ВАЗ 2109», посредством перераспределения функций между контурами, компенсирует риск возникновения негативных последствий при отказах элементов тормозной системы.

Основополагающим принципом схемы функционирования тормозной системы «ВАЗ 2109» является действие фрикционных (использующих принцип трения) механизмов. Подавляющее большинство  «девяток», оснащалось тормозными механизмами двух типов: дисковыми (впереди) и барабанными (сзади).
Структура ТС включает два основных элемента:

  • Тормозной механизм, выполняющий непосредственное торможение вращения колеса.

  • Тормозной привод, функциональным назначением которого является передача преобразованного усилия на торможение от водителя к тормозному механизму.

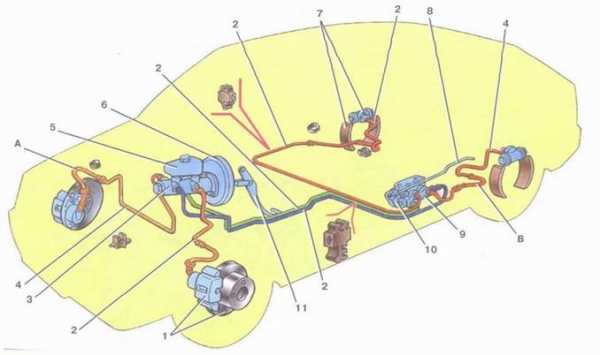

Гидравлический привод тормозной системы «девятки» мало отличается от приводов ТС большинства «классических моделей» Волжского автозавода и состоит:

  • Главного тормозного цилиндра (поз.3)

  • Вакуумного усилителя тормозов (поз.6).

  • Тормозной педали (поз.11).

  • Расширительного бака, оснащенного датчиком уровня рабочей жидкости (поз.5).

  • Передних (поз.1) и задних (поз.7) тормозных механизмов.

  • Регулятора давления тормозов (поз.9) с рычагом (поз.10) и упругим рычагом привода (поз.8).

  • Трубопроводов двух раздельных тормозных контуров (поз.2 и поз.4).

  • Системы гибких шлангов переднего (поз. А) и заднего (поз. В) тормозов.



Технические усовершенствования, реализованные в ТС «ВАЗ 2109», касаются отдельных элементов системы (главный тормозной цилиндр, регулятор давления, вакуумный усилитель тормозов и т.д.) и носят настолько узкоспецифический характер, что обычному любителю, как правило, не интересны.

Система стояночного (ручного) тормоза, установленная на «девятке», имеет тросовый привод и основана на затормаживании задних колесных барабанов тормозными колодками посредством их раздвижения.

Ремонт тормозной системы ВАЗ 2109 своими руками

В данной части нашего повествования мы рассмотрим процедуры ремонта узлов тормозной системы «девятки». Итак:

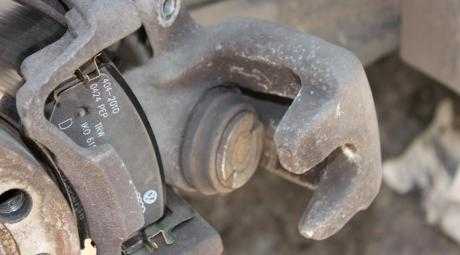

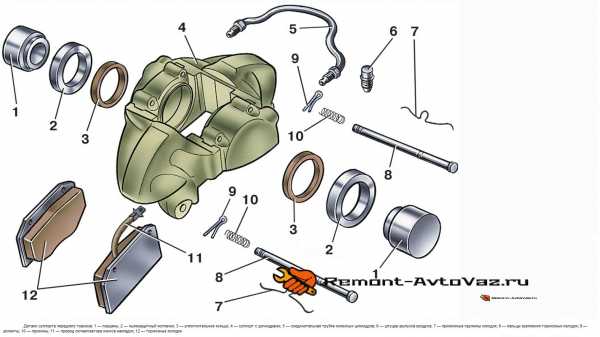

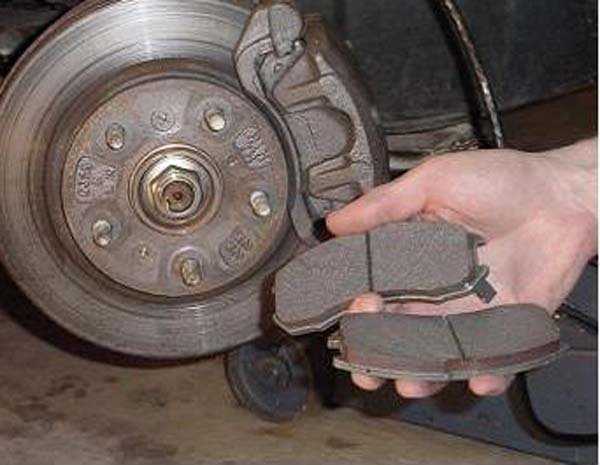

Замена тормозных колодок



При уменьшении толщины фрикционных накладок до величины в 1,5 миллиметра заклепочное соединение, связывающее их с основанием, теряет жесткость. Это приводит к образованию глубоких царапин (сколов) на поверхности накладок. Перед установкой новых накладок их необходимо тщательно удалить.

Работы по замене выполняются следующим образом:

  • На автомобиле, зафиксированном в неподвижном состоянии, отключается «-» клемма аккумуляторной батареи.

  • Выполняется контроль уровня тормозной жидкости в системе. Уровень, соответствующий середине отрезка между отметками «MIN» и «MAX», считается наиболее приемлемым, поскольку предотвращает выдавливание рабочей жидкости в процессе сжатия поршней.

  • Демонтируется колесо.

  • Поверхность тормозного диска и суппорта очищается от загрязнений.

  • Снимается уплотнитель стойки кронштейна, фиксирующий тормозной шланг.

  • Демонтируется шплинт фиксации стопорной шайбы крепежного болта направляющего пальца.

  • Выкручивается фиксирующий болт, откидывается корпус и демонтируются тормозные колодки.

  • После замены фрикционных накладок установка элементов тормозного узла выполняется в обратном порядке.

Внимание! Замену колодок с каждой стороны выполняйте попарно. Несоблюдение данной рекомендации инициирует неравномерное торможение колес, что достаточно опасно для транспортных средств с передним приводом.

Замена ГТЦ (главного тормозного цилиндра)

Как правило, ремонт неисправного ГТЦ не обеспечивает получение необходимого результата. Поэтому на практике используется такой метод ремонта тормозного узла, как замена его новым.

  • Порядок выполнения ремонтных мероприятий выглядит следующим образом:

  • Транспортное средство обесточивается посредством отсоединения минусовой клеммы аккумулятора.

  • Снимается колодка проводов датчика уровня рабочей (тормозной) жидкости.

  • Не отсоединяя полностью, ослабляется фиксация тормозных трубок.

  • Отворачиваются гайки, соединяющие ГТЦ с ВУТ (вакуумным усилителем тормозов).

  • Выкручиваются и удаляются тормозные трубки.

  • ГТЦ снимается со шпилек, а на его место устанавливается новый агрегат, после чего затягиваются гайки.

  • Уровень тормозной жидкости доводится до отметки «MAX».

  • Подсоединяются трубки тормозных магистралей.

  • Проводятся мероприятия по удалению воздуха из контура тормозной системы

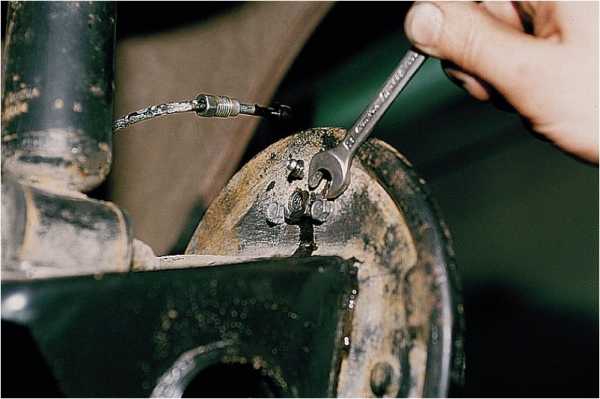

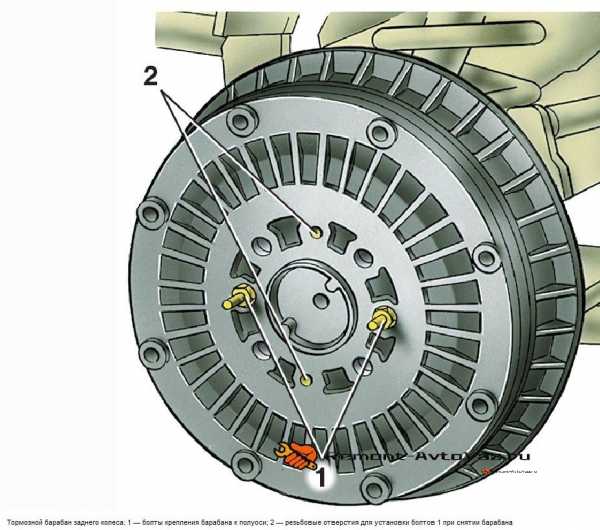

  Замена задних тормозных цилиндров

Симптомами нарушения работоспособности тормозного цилиндра являются подтеки тормозной жидкости на внутренней поверхности колесного диска. Они свидетельствуют об ухудшении состояния уплотнительных манжет или о нарушении герметичности узла из-за  образования царапин на поршне. Ремонт тормозного цилиндра может быть эффективен, но для этого необходимы соответствующие знания и навыки. Поэтому, наиболее распространенным методом устранения неисправности задних тормозных цилиндров служит все же его замена. Выполняется это так:

  • Рычаг КПП устанавливается в положение, соответствующее первой передаче и демонтируется колесо.

  • Выполняется демонтаж тормозного барабана и тормозных колодок. В некоторых случаях колодки могут оставаться на месте, необходимо лишь произвести их разъединение посредством снятия верхней пружины.

  • Болты крепления цилиндра к тормозному щитку и тормозная трубка очищаются от загрязнений.

  • Фиксирующие болты ослабляются на несколько оборотов.

  • Отверстие тормозной трубки глушится посредством колпачка (деревянной пробкой), после чего трубка демонтируется.

  • Болты крепления цилиндра выкручиваются полностью, после чего агрегат удаляется со своего штанного места.

  • Установка нового агрегата производится в порядке, обратном описанному выше.

  • Финальным этапом ремонтного процесса должен стать процесс удаления воздуха из заднего контура тормозной системы.

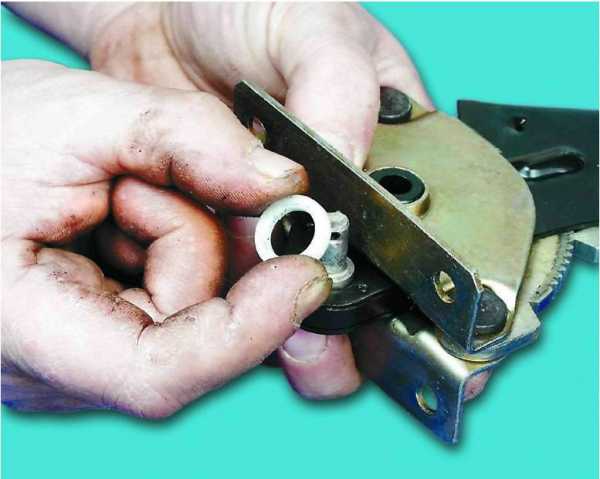

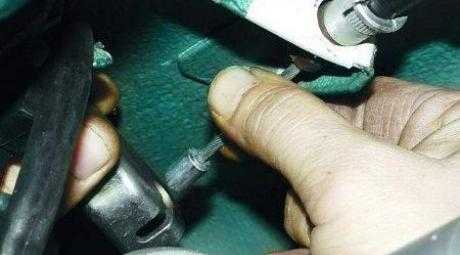

Ремонт рычага привода стояночного тормоза

Единственным вариантом устранения неисправности, характеризующейся такими симптомами, как повышенный износ зубьев фиксации положения рычага, его механическое повреждение или заклинивание, нарушение работоспособности механизма фиксации, является замена устройства новым. Выглядит это следующим образом:

  • Транспортное средство обесточивается посредством отключения аккумуляторной батареи.

  • Под днищем автомобиля отворачиваются регулировочная и контрольная гайка, посредством которых трос привода крепится к уравнителю.

  • Уравниель демонтируется с тяги рычага стояночного тормоза.

  • В салоне автомобиля освобождается от пластика и декоративной обшивки люк тоннеля крепления рычага.

  • Удаляется стопорное кольцо тяги привода.

  • Освобождается от фиксации (при необходимости) и демонтируется рукоять рычага стояночного тормоза и меняется стяжная пружина.

  • Сборка узла производится в последовательности, обратной приведенной выше.

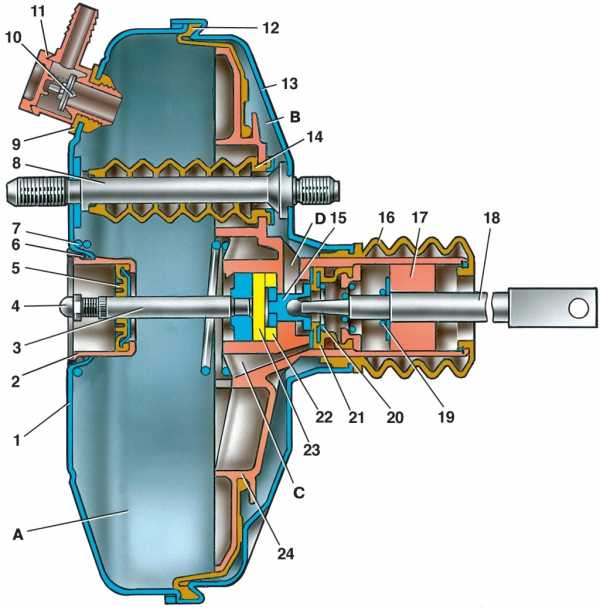

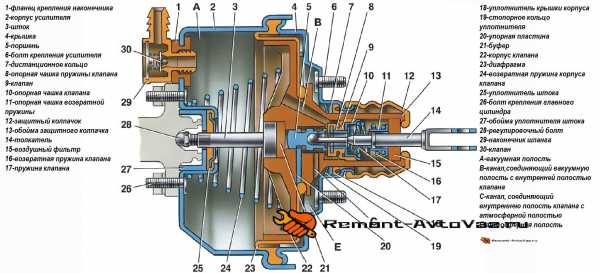

 Порядок замены вакуумного усилителя тормозов

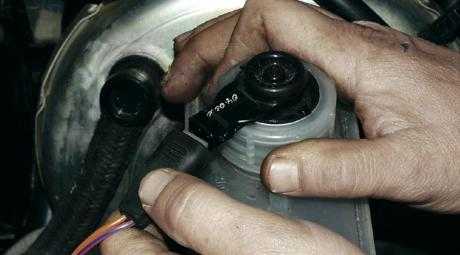

  • Вакуумный шланг отсоединяется от вакуумного усилителя тормозов (далее ВУТ).

  • Колодка (с проводами питания) отстыковывается от датчика уровня рабочей (тормозной) жидкости.

  • В салоне транспортного средства удаляется стопорная скоба пальца, соединяющего тормозную педаль с тягой ВУТ, после чего выполняется разъединение деталей.

  • В подкапотном пространстве откручиваются гайки фиксации ГТЦ, сам агрегат снимается и убирается в сторону.

Внимание! В ходе выполнения ремонтно-восстановительных работ осуществляйте контроль состояния тормозных трубок (отсутствие трещин, перегибов, деформаций и т.д.).

  • Освобождаются узлы крепления кронштейна и ВУТ к кузову автомобиля, что позволяет демонтировать весь узел в сборе.

  • Сборочные мероприятия выполняются в обратном порядке.

 Контроль работоспособности обратного клапана ВУТ

Проверка функционирования механизма производится посредством многократного нажатия тормозной педали, создающего высокое давление в тормозной системе. Тормозная педаль занимает крайнее верхнее положение.



После запуска силового агрегата педаль, опустившаяся вниз, свидетельствует об исправной работе обратного клапана. Иной результат является призывом к проведению проверки его герметичности и герметичности шланговых соединений.



Герметичность клапана производится при помощи герметичной груши, одетой на штуцер присоединения шланга. Нажимая на грушу, инициируем выпуск воздуха через клапан. Отпуская грушу, наблюдаем за его состоянием. Разжавшаяся груша свидетельствует о нарушении герметичности обратного клапана и необходимости его замены исправным.

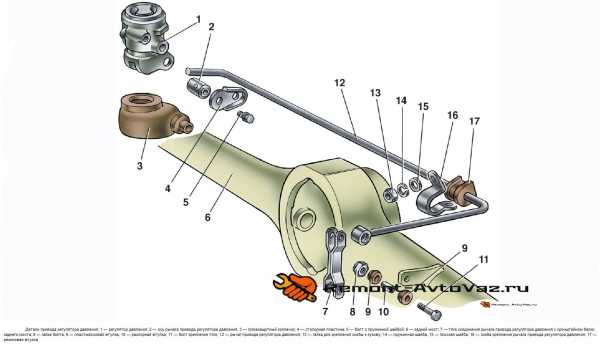

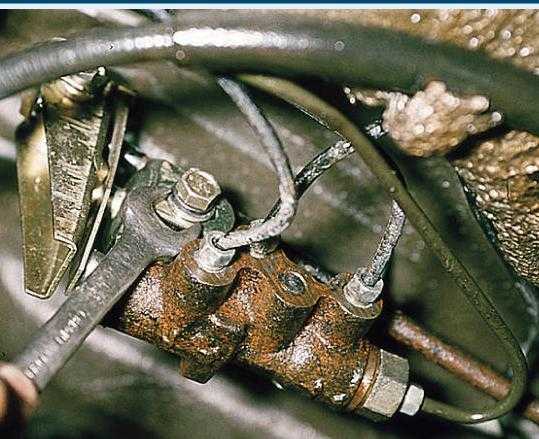

Замена регулятора давления в тормозной системе

Наиболее характерным признаком нарушения работоспособности служит «заносов кузова» транспортного средства, возникающее в результате неравномерного распределения нагрузки (давления тормозной жидкости) по тормозным цилиндрам системы. Процесс замены регулятора включает в себя выполнение следующих мероприятий:

  • Отсоедините упругий рычаг от задней балки. Для этого необходимо удалить стопорное кольцо, извлечь палец и серьгу.

  • Посредством специального ключа отстыкуйте (предварительно промаркировав) тормозные трубки, подведенные к регулятору. Во избежание утечки рабочей жидкости отверстия трубок необходимо заглушить.

  • Демонтируйте кронштейн совместно с регулятором.

  • Снимите регулятор с кронштейна и замените его.

  • Соберите узел, выполнив действия, описанные выше, в обратном порядке.

Основы безопасной эксплуатации тормозной системы «ВАЗ 2109»

Как уже говорилось выше, исправность элементов тормозной системы – основа эксплуатационной и дорожной безопасности. Это накладывает на водителя определенный круг обязанностей, в числе которых и своевременный ремонт тормозной системы «ВАЗ 2109». Наиболее распространенными неисправностями ТС, оказывающими существенное влияние на ее работоспособность, считают:

  • Низкая эффективность функционирования ТС, в том числе и стояночной ее составляющей.

  • Рост хода (холостого) педали гидравлического привода.

  • Нарушение герметизации контуров тормозной системы, вызывающее утечку рабочей жидкости.

  • Увеличение усилия, необходимого для нажатия тормозной педали.

  • Смещение (увод) транспортного средства от прямолинейной траектории, возникающее в момент торможения.

Наиболее распространенными способами своевременного обнаружения неисправностей ТС являются регулярный визуальный осмотр узлов (агрегатов) системы, контроль уровня тормозной жидкости и анализ работоспособности тормозных элементов.

vipwash.ru

Тормозная система Ваз 2107, схема с подробным описанием

Одной из основных систем, обеспечивающих безопасность при передвижении на автомобиле, является тормозная система. Наибольшее распространение получили тормозные механизмы, использующие силу трения разных материалов. Такие механизмы устанавливаются на все авто, и на ВАЗ тоже, относящиеся к семейству «Классика».

В качестве примера классического ВАЗ выступит модель 2107. Тормозная система ВАЗ-2107 включает рабочую и стояночную системы. В задачу рабочей составляющей входит уменьшение скорости передвижения авто вплоть до полного обездвиживания.

Состоит она из двух составляющих: первой — тормозных механизмов, производящих воздействие на колеса, из-за чего и происходит снижение их вращения. Вторая составляющая — привод, посредством его водитель задействует механизмы.

Стояночная составляющая обеспечивает блокировку колес одной из осей авто, в случае с ВАЗ-2107 – задних, во время того, как автомобиль обездвижен. Использование этого тормоза исключает самопроизвольное движение авто. Эта система использует отдельный привод, которым выполняется воздействие на механизмы задней оси.

Более подробно, о том, как выглядит тормозная система ВАЗ-2107 показано на схеме:

Теперь рассмотрим более подробно устройство тормозной системы ВАЗ-2107. Сначала пройдемся по рабочей составляющей. Привод у нее является гидравлическим и включает:

  • Педаль управления;
  • Усилитель вакуумный;
  • Цилиндр главный;
  • Бак для рабочей жидкости;

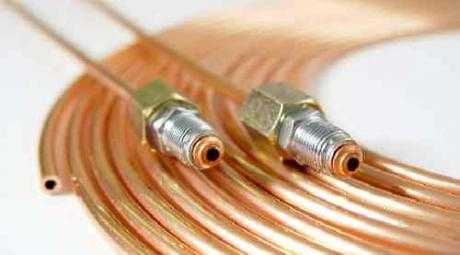

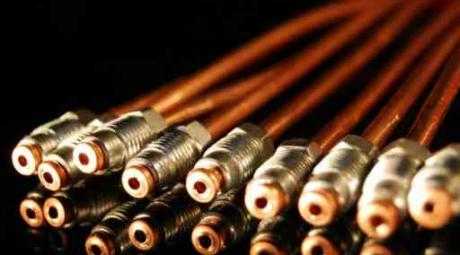

  • Трубопроводы высокого давления;
  • Регулятор давления мех-змов задней оси;

Использование жидкости в качестве рабочего элемента привода обусловлено рядом положительных качеств: не требуется сложной системы рычагов для привода, облегчена проводка трубопроводов к механизмам, передача усилия от ноги водителя усиливается в несколько раз из-за вакуумного усилителя.

Рабочие механизмы на ВАЗ-2107 используются двух типов – спереди установлены дисковые тормоза, с использованием суппортов, На задней оси применены механизмы барабанного типа, включающие также стояночный механизм.

Теперь более подробно об элементах данной системы. Итак, педаль, на которую жмет водитель, расположена на одной оси с педалью управления сцеплением. Чтобы обеспечить возможность возвращения ее в исходное положение – она подпружинена.

Вакуумный усилитель тормозов

К педали подсоединен шток, связанный с усилителем. Устройство вакуумного усилителя тормозов ВАЗ-2107 довольно интересно, представлено оно на рисунке:



Представляет усилитель собой герметичную емкость, внутри поделенную на 2 камеры посредством мембраны. Камера, находящаяся ближе к педали называется атмосферной, а отделенная мембраной от нее – вакуумной. Сама мембрана соединена со штоком поршня главного цилиндра.

Вакуумная камера патрубком подсоединена к впускному коллектору мотора, откуда и берется разрежение. В конструкцию включен также следящий клапан, управляемый штоком педали, им то и выполняется вся работа.

При отпущенной педали этот клапан посредством канала соединяет полости камер, обеспечивая идентичное давление. При воздействии на педаль, клапан закрывает канал, связывающий камеры и открывает канал, связывающий атмосферную камеру с атмосферой. Поскольку во второй камере сохраняется разрежение, то атмосферное давление начинает давить на мембрану. Поскольку она связана со штоком поршня главного цилиндра, за счет перемещения поршня производится вытеснение жидкости с цилиндра в трубопроводы.

Главный цилиндр тормозов

Главный цилиндр присоединен к усилителю. Представляет этот элемент собой корпус, к которому подводиться трубопроводы подачи и обратки от бачка с жидкостью, и выходят 3 трубопровода, ведущих к тормозным механизмам. На передние тормозные механизмы выходят по одному трубопроводу, а назад – только один, ведущий к регулятору.

Внутри этого корпуса установлены поршни, которыми жидкость выталкивается в трубопроводы. Один из них связан со штоком мембраны усилителя. Это основные элементы привода. Подробное устройство главного тормозного цилиндра показано выше.

Устройство суппорта

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.

Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.

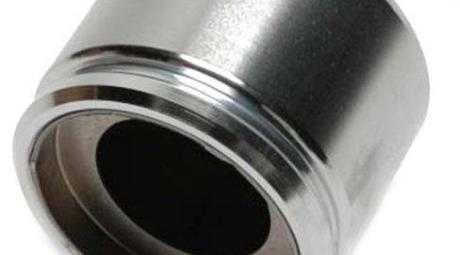

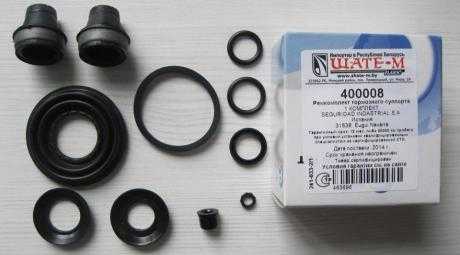

Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.

Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.

Устройство тормозного механизма задней оси

Тормозная система ВАЗ-2107 задней оси имеет иное устройство. Все элементы ее спрятаны внутри тормозного барабана:

Рабочий тормозной цилиндр ВАЗ 2107 имеет такое устройство: есть корпус, он же цилиндр, с размещенными в нем двумя поршнями. При воздействии давления жидкости они выходят из цилиндра.

Колодки – металлические, сделанные в форме полумесяцев, на верхнюю кромку их приклеены фрикционы. Установленные на ступицу колодки образуют кольцо.

В нижней части колодки устанавливаются в проделанные под них посадочные места, а в верхней — в пазы, сделанные в поршнях. Чтобы самопроизвольно колодки не разводились, они стянуты пружинами. Там же и размещается механизм стояночного тормоза.

Поверх этого всего одет на вал ступицы барабан. При притормаживании жидкость выталкивает поршни, а поскольку в их пазы входят колодки, то это передвижение поршней сопровождается расхождением колодок. При этом они поджимаются к барабану и происходит замедление вращения.

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Принцип работы тормозной системы ВАЗ-2107

При надобности снижения скорости, водитель давит на педаль. Его усилие передается на клапан усилителя, который открывает нужный канал для подачи атмосферного давления на мембрану. Мембрана связана со штоком, соединенным с поршнем главного цил-ра. Этот шток вытесняет жидкость в трубопроводы, ведущие к рабочим механизмам. Поскольку жидкость не сжимается, то все усилие полностью передается на механизмы.

Жидкость нажимает на поршни рабочих цилиндров, и те выдвигаясь, разжимают (на барабанных мех-змах) или прижимают колодки (на дисковых мех-змах) к диску или барабану, связанными со ступицами колес. Из-за трения колодок о диски (барабаны) и осуществляется замедление вращения.

Виды обслуживающих работ

Несмотря на то, что конструктивно система не такая уж и сложная, однако она требует периодического обслуживания, включающего:

  • Проверку уровня жидкости в системе;
  • Проверку степени износа фрикционов колодок, дисков, барабанов;
  • Прокачку системы для удаления воздуха;
  • Проверку состояния тросов ручника;
  • Регулировку натяжения тросов;
  • Регулировку регулятора задних тормозов;

Перед каждым выездом нужно обязательно проверять, сколько тормозной жидкости в системе ВАЗ-2107. Ее недостаточное количество может привести к тому, что эффективность работы системы может значительно снизиться из-за попадания воздуха внутрь трубопроводов. К тому же, снижение уровня может сигнализировать о повреждении трубопроводов и утечке жидкости.

Проверять элементы механизмом следует раз в несколько месяцев, особенно это касается колодок, поскольку изнашиваются они достаточно интенсивно. При надобности производится замена изношенных элементов.

В случае попадания воздуха внутрь привода рабочей системы, выполняется прокачка, в результате которой воздух выгоняется из системы.

Послабление натяжения тросов стояночного тормоза может привести к его отказу, поэтому периодически нужно следить за ним, и при надобности восстанавливать натяжение.

Особенность тормозной системы

Одной из особенностей схемы тормозов ВАЗ-2107 является наличие двухконтурной системы. Суть двухконтурной системы сводится к тому, что рабочий привод разделен на две части, каждая из которых подает жидкость только на два механизма, при этом контуры между собой не взаимодействуют.

Наличие двух контуров обеспечивает работоспособность тормозов хотя бы двух колес в случае разгерметизации одного из контуров. То есть, даже при пробое трубопроводов одного контура, второй останется полностью работоспособным, что обеспечит функционирование тормозов.

У ВАЗ-2107 контуры поделены таким образом, что привод механизмов передней оси отделены от привода задних механизмов. Это позволяет не только сохранять работоспособность системы при выходе одного из контуров, но и производить прокачку отдельно каждого контура. То есть, если завоздушен один из контуров, то его нужно прокачивать, обслуживать второй при этом не обязательно.

Это только общая информация о том, как устроена тормозная система ВАЗ-2107, не включающая всех подробностей по обслуживанию и ремонту ее. В целом же тормоза этого авто работают вполне исправно, хотя некоторое элементы ее у автовладельцев вызывают нарекания.

Статья в тему — Прокачка тормозов Ваз

Видео — нужен или нет регулятор давления?

remont-avtovaz.ru

Тормозная система автомобиля устроена очень тонко


А сегодня у нас будет очень интересная тема: тормозная система автомобиля. Тормозная система – одна из важнейших частей в устройстве автомобиля. Без этих механизмов, водители бы не смогли контролировать скорость движения и своевременно останавливать транспорт.

Тормозная система, со времени своего появления не раз претерпела серьёзные изменения. В конце 19 — начале 20 века — во времена выпуска первых представителей автопромышленности, она была ненадёжной, и пешеходы часто становились жертвами ДТП, потому что у водителя отсутствовала возможность своевременно остановить движение.

Со временем, конструкция была усовершенствована, автомобили обзавелись сразу несколькими взаимодополняющими системами. Они не только обеспечивают своевременное торможение, но и срабатывают в определённый момент (дополнительная ТС), при поломках основной (запасная система), либо применяются на стоянке (классический рычажный ручной тормоз).

Принцип работы автомобильной тормозной системы заключён в том, чтобы в нужный момент перенаправить усилие от педали тормоза, к устройству, которое позволяет блокировать движение колёс. Рассмотрим этот механизм поближе.

Так выглядит тормозная система обычного легкового автомобиля

Схема тормозной системы в общих чертах

Так выглядит схема тормозной системы

Рассмотрим эти механизмы немного подробнее. В данном автомобиле из Германии (Фольксваген Гольф) установлены классические дисковые тормоза, которые вы можете видеть на рисунке под цифрой 1. Задние тормоза тоже дисковые, их ещё называют барабанными. Под цифрой 3 на этой схеме показаны главный тормозной цилиндр и гидровакуумный усилитель. 4 – это тот самый пресловутый «ручник», 5 – антиблокировочная система. 6 – гидроусилитель.

Антиблокировочную систему (ABS) всегда можно встретить в современных машинах

Антиблокировочная система автомобиля

Антиблокировочная система (ABS) была создана для того, чтобы избавить водителей от такой проблемы, как изменение траектории движения транспорта, в следствии полной блокировки колёс.

В целом, устройство тормозной системы разных автомобилей имеет много общего, хотя, может отличаться. Сейчас существует множество различных видов систем торможения. И для любителей тюнинга и доработки ВАЗ 2106 есть отличная возможность подобрать тормозную систему по-серьезнее: например, Брэмбо.

Помимо того, существует ряд других систем, которые способны существенно облегчить жизнь водителю. К ним относится антипробуксовочная система. Её также называют Traction control system. Эта система отлично помогает в тех случаях, когда сцепление колёс с землёй, или асфальтом снижено. Это может произойти во время дождя. Система отслеживает скорости вращения как ведущих, так и ведомых колёс. И в случае пробуксовки ведомых, снижает крутящий момент, или притормаживает, что также уменьшает скорость вращения.

Тормозные системы грузового автомобильного транспорта

Грузовые автомобили обычно оснащаются не классическими дисковыми и барабанными тормозами, а несколько иной по принципу системой.

Приводим схему устройства тормозной системы, которая используется на современных грузовых автомобилях.

Для грузовых автомобилей была разработана отдельная тормозная система, работающая на подаче сжатого воздуха.

Компании, разрабатывающие тормозные системы

В 2012 году был проведён опрос, который показал, какие компании можно считать объективно лучшими производителями тормозных систем для автомобилей.

В опросе приняли участие не только автолюбители, но и профессиональные механики, сотрудники автомобильных предприятий, оптовые продавцы запчастей, сотрудники автомагазинов.

В результате был получен список из десяти лучших компаний, производящих данные механизмы. Как видно по количеству баллов, с большим отрывом лидирует компания TRW, производящая эти системы с 1901 года.

Также на эту тему вы можете почитать:

Alex S Октябрь 6th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам

avto-all.com

Отправить ответ

avatar
  Подписаться
Уведомление о
