Современное электрическое оборудование в своей работе использует многочисленные технологические процессы, протекающие по различным алгоритмам.

Электромонтёру, напомним, что это специалист, который занимается эксплуатацией, монтажом, наладкой и ремонтом электрооборудования, нужно иметь правильную информацию обо всех особенностях электрооборудования. Для этого создают специальные электрические схемы.

Электросхема представляет собой документ, в котором по определённым правилам обозначаются связи между составными частями устройств, которые работают за счёт протекания электроэнергии.

Проще говоря, электрическая схема – это чертёж или графическое изображение электрооборудования и цепей связи.

Самая простая электрическая цепь может содержать всего лишь три элемента: источник, нагрузку и соединительные провода.

Но в реальности электрические цепи намного сложнее. Они, помимо основных элементов, содержат различные выключатели, рубильники, пускатели, контакторы, предохранители, реле в автоматах, электроизмерительные приборы, розетки, вилки и другое.

Всё это и указывается в электрической схеме и даёт понимание электромонтёрам о том, как работает установка и из каких элементов она состоит.

Основное назначение электросхемы – помощь в подключении установок, а также в поиске неисправности в цепи.

Электрические схемы создаются для электриков всех специальностей. Но каждая отдельная схема имеет свои особенности оформления. Чаще всего электрические схемы делят на принципиальные и монтажные.

Оба типа этих схем очень взаимосвязаны. Они дополняют информацию друг у друга, выполняются по единым стандартам, понятным всем пользователям, но имеют отличия в своём назначении.

Итак, принципиальная электрическая схема представляет собой графическое изображение электрической цепи, на котором все её элементы изображают в виде условных знаков.

На экране вы видите таблицу с условными обозначениями элементов электрической цепи.

Принципиальные электрические схемы создают в первую очередь для того, чтобы показать принцип работы и взаимодействие составляющих элементов в порядке очерёдности их срабатывания.

На экране вы видите простейшую принципиальную электрическую схему цепи.

Обратите внимание, она состоит из источника электрической энергии в виде батареи гальванических элементов, нагрузки в виде лампы накаливания и выключателя.

Что касается монтажных электрических схем, то они представляют собой чертежи или эскизы частей электрооборудования, по которым выполняется сборка, монтаж электроустановки. В монтажных схемах учитываются расположение, компоновка составных частей и отображаются все электрические связи между ними.

На экране вы видите пример монтажной электрической схемы.

По этой схеме электромонтёр увидит, что все элементы электрической цепи крепятся на монтажной плате. Источником электроэнергии служит батарея от карманного фонарика. Монтажные провода, которые идут к батарее, припаиваются непосредственно к её электродам. А малогабаритная лампочка вворачивается в ламповый патрон, который закреплён на плате. В свою очередь монтажные провода крепятся к клеммам лампового патрона с помощью пайки, как и провода к выключателю. А контакты выключателя также закреплены на монтажной плате.

По указанным примерам схем можно сделать вывод, что основным отличием принципиальной и монтажной электрических схем является то, что принципиальная схема показывает соединение только основных элементов цепи, без комплектующей арматуры (например, электророзеток, вилок, ламповых патронов), а вот монтажная электрическая схема показывает точное (реальное) расположение элементов относительно друг друга, комплектующую арматуру и места подключения проводов.

Получается, что все монтажные схемы создаются на основе принципиальных и содержат всю необходимую информацию по производству монтажа электроустановки, включая выполнение электрических соединений. Без их использования создать качественно, надёжно и понятно для всех специалистов электрические подключения современного оборудования невозможно.

Для того чтобы правильно вычертить электрическую схему нужно обязательно соблюдать размеры и пропорции условных графических обозначений.

Линии связей между элементами схемы обязательно нужно проводить параллельно или взаимно перпендикулярно, соблюдая условие замкнутости цепи, наклонные линии не применять.

Итоги урока

На этом уроке мы говорили об электрических схемах. Узнали, что электросхема – это чертёж или графическое изображение электрооборудования и цепей связи. Основное назначение электрической схемы – помощь в подключении установок, а также в поиске неисправности в цепи. Электрические схемы чаще всего делят на принципиальные и монтажные. Принципиальные электрические схемы создают для того, чтобы показать принцип работы и взаимодействие составляющих элементов в порядке очерёдности их срабатывания. В монтажных схемах учитываются расположение, компоновка составных частей и отображаются все электрические связи между ними.

Все электрические схемы подразделены на несколько типов и каждый уважающий себя электрик просто обязан уметь их читать — понимать для чего они нужны, чем они отличны друг от друга, какую информацию несут, какие условные обозначения применяются на различных типах электрических схем и т.д. Многие люди, даже специалисты в электрике, путают понятия — «виды» и «типы» электросхем.

Виды схем: электрические, пневматические, гидравлические и комбинированные.

Комбинированные электросхемы применяются в проектах автоматизации различных технологических процессов, когда в проектах вместе с различными электрическими двигателями, аппаратами, датчиками одновременно используются элементы пневмоавтоматики и гидравлики. Такие схемы называют комбинированные электропневматические, электропневмогидравлические или электрогидравлические.

Типы электрических схем: функциональные, структурные, принципиальные и монтажные. Также существуют специальные типы схем, например, схемы внешних электрических и трубных проводок, схемы прокладки кабелей. По ним выполняют монтаж и подключение проводок к электрооборудованию и средствам автоматизации.

Самым распространенным типом электрических схем являются схемы принципиальные. Они дают четкое представление о работе электроустановки, т. к. на данных схемах показывают все электрические цепи. На принципиальных схемах условными обозначениями изображаются все электрические элементы, аппараты и устройства с учетом реальной последовательности их работы.
Все элементы на принципиальных схемах имеют буквенно-цифровые обозначения, которые выполняются согласно ГОСТ.

Как правило, схемы имеют дополнения: различные диаграммами и таблицами переключения контактов, которые поясняют порядок срабатывания сложных элементов, например, многопозиционных переключателей.

Схемы электрические принципиальные могут быть выполнены совмещенным или разнесенным способом. Совмещенным способом обычно выполняют относительно несложные принципиальные схемы. Схемы, в которых имеется несколько двигателей и развитая схема управления, в большинстве случаев выполняют разнесенным способом.

Для чтения принципиальных схем необходимо знать алгоритм функционирования схемы, понимать принцип действия приборов, аппаратов и систем автоматизации, на базе которых построена принципиальная схема.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Используя принципиальную схему, можно выполнить проверку правильности электрических соединений при монтаже и наладке электрооборудования. Данные схемы незаменимы в эксплуатации и поиске неисправностей при ремонте.

На основе электрических принципиальных схем разрабатываются монтажные схемы. На этих схемах показывается реальное расположение электродвигателей, электрических аппаратов и устройств. Все элементы на монтажных схемах выполняются аналогично по тем же ГОСТ, как и на схемах принципиальных.

Все провода на монтажной схеме имеют свой уникальный номер, который после монтажа наносится на электрический провод. На таких схемах провода идущие в одном направлении часто объединяют в жгуты или пучки и показывают одной толстой линией.

Если на принципиальных схемах отдельные элементы одного и того же аппарата могут находится в разных частях схемы, например, катушка пускателя — в цепях управления, а контакты в силовых цепях, то на монтажной схеме все элементы того же пускателя располагаются рядом. При этом выводы аппарата на схеме нумеруются таким же образом, как на реальном аппарате.

Существует несколько вариантов выполнения монтажных схем. Самый популярный из них — это адресный метод. В этом методе провода на схемах не показывают, а только обозначают номерами около выводов электрических аппаратов. Хотя такую схему и проще выполнить при использовании компьютерных программ, она получается существенно сложнее и часто приводит к ошибкам при монтаже.

Кроме электрических принципиальных и монтажных схем существуют еще структурные и функциональные схемы. Они помогают разобраться с общим принципом действия какого-либо сложного электроустройства или отдельного его элемента. Структурные схемы от функциональных отличаются тем, что в них определяются и обозначаются основные функциональные части устройства, а на на функциональных схемах объясняются процессы, которые в них протекают, т. е. разъясняется принцип работы устройства.

Например, такие схемы очень популярны при описании принципа работы сложных электронных устройств. В этом случае развернутая принципиальная схема может только запутать и испугать, особенно не опытных электриков, которые в большинстве своем очень бояться различной электроники. А так, разобравшись по структурной схеме из каких отдельных блоков состоит устройство, как эти блоки между собой взаимодействуют, поняв по функциональной схеме как работают конкретные блоки и элементы устройства и обратившись уже затем к проблемной части на принципиальной схеме, можно быстро решить любую возникшую проблему.

Существуют также объединенные схемы. На таких схемах может быть показаны схемы нескольких типов, например электрическая принципиальная и монтажная. Структурная схема может быть совмещена с функциональной. И т.д.

Электрическая схема представляет собой документ, в котором по правилам ГОСТ обозначаются связи между составными частями устройств, работающих за счет протекания электроэнергии. Как Вы понимаете, этот чертеж дает понимание электрикам о том, как работает установка и из каких элементов она состоит. Основное назначение электросхемы – помощь в подключении установок, а также поиске неисправности в цепи. Далее мы расскажем, какие бывают виды и типы электрических схем, предоставив краткое описание, характеристики и примеры каждой разновидности.

Общая классификация

Для начала следует разобраться, что подразумевают под типами, а что под видами документов. Итак, согласно ГОСТ 2.701-84, существуют следующие виды схем (в скобках краткое обозначение):

Что, касается типов, основными считаются:

Исходя из указанных обозначений, можно по наименованию электросхемы понять ее вид и тип. Как пример, документ с названием Э3 является принципиальной электрической схемой. С виду она выглядит так:

Далее мы подробно рассмотрим, назначение и состав каждой из перечисленных типов электросхем. Рекомендуем перед этим ознакомиться со стандартными условными обозначениями на схемах, чтобы было еще проще понять, что собой представляет каждый вариант чертежа.

Назначение каждой электросхемы

Этот тип документа является наиболее простым и дает понимание о том, как работает электроустановка и из чего она состоит. Графическое изображение всех элементов цепи позволяет изначально увидеть общую картину, чтобы переходить к более сложному процессу подключения или же ремонта. Порядок чтения обозначается стрелочками и поясняющими надписями, что позволяет разобраться в структурной электрической схеме даже начинающему электрику. Принцип построения Вы можете увидеть на примере ниже:

Функциональная электросхема установки, по сути, не слишком отличается от структурной. Единственное отличие – более подробное описание всех составляющих узлов цепи. Выглядит этот документ следующим образом:

Принципиальная электрическая схема чаще всего применяется в распределительных сетях, т.к. дает самое раскрытое пояснение о том, как работает рассматриваемое электрооборудование. На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними.

В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная или полная. В первом случае на чертеже изображают только первичные сети, называемые также силовыми. Пример однолинейного изображения Вы можете увидеть ниже:

Полная принципиальная схема может быть развернутой или элементной. Если электроустановка несложная и на один главный чертеж можно нанести все пояснения, достаточно сделать развернутый план. Если же Вы имеете дело со сложной аппаратурой, которая имеет в составе цепь управления, автоматизации и измерения, лучше разнести все отдельные узлы на разные листы, чтобы не запутаться.

Существует также принципиальная электросхема изделия. Этот тип документа представляет собой своеобразную выкопировку из общего плана, на которой обозначено только, как работает и из чего состоит определенный узел.

Эту разновидность электрических схем мы чаще всего используем на сайте, когда рассказываем о том, как самостоятельно выполнить монтаж электропроводки.

Дело в том, что на монтажной электросхеме можно показать точное расположение всех элементов цепи, способ их соединения, а также буквенно-цифровые характеристики составляющих чертеж установок. Если взять за пример схему электропроводки в однокомнатной квартире, на ней мы увидим, где нужно размещать розетки, выключатели, светильники и остальные изделия.

Основное назначение монтажной схемы – руководство для проведения электромонтажных работ. Согласно подготовленному чертежу можно понять, где, что и как нужно подключать.

Кстати, монтажной также считается электросхема соединений, которая предназначена для подключения электрооборудования, а также соединения установок между собой в пределах одной цепи. При подключении бытовой техники руководствуются именно монтажной схемой.

Ну и последней из применяемых в распределительных сетях электросхемой является объединенная, которая может включать в себя несколько видов и типов документов. Ее используют в том случае, если можно без сильного нагромождения чертежа обозначить все важные особенности цепи. Используют объединенный проект чаще всего на предприятиях. Домашним мастерам такой тип схемы вряд ли может встретиться. Пример Вы можете увидеть ниже:

Существует также схема кабельных трасс, которая представляет собой упрощенный план прокладки кабельной линии к распределительным пунктам и трансформаторным подстанциям. Ее назначение аналогично монтажной электросхеме – с помощью данного документа монтажники руководствуются как вести линию от точки А к точке Б.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели основные виды и типы электрических схем, а также их назначение и характеристики. Зная условные обозначения и имея под рукой всю нужную документацию совсем не сложно разобраться в том, как работает та или иная установка.

Будет интересно прочитать:

  • Виды электрического теплого пола
  • Какие бывают кабель каналы
  • Программы для черчения схем

При эксплуатации электрического оборудования нередко приходится иметь дело со схематическим обозначением на всевозможных графических изображениях. В них иногда бывает тяжело разобраться даже бывалым электрикам из-за большого разнообразия их типов, которые отличаются назначением и принципом исполнения. Именно поэтому необходимо детально рассмотреть деление на виды электрических схем и особенности каждой из них.

Само понятие подразумевает под собой комплекс условных обозначений, которые предназначены для определения каких-либо конструктивных элементов или частей. В соответствии с правилами и требованиями ГОСТ 2.701-84 выделяют несколько видов, отличающихся как сферой применения, так и типом устанавливаемых обозначений.

Разделение по видам приведено в таблице ниже:

Таблица: разновидности схема

Вид схемы Буквенное обозначение
1 Электрические Э
2 Гидравлические Г
3 Пневматические П
4 Газовые (кроме пневматических) X
5 Кинематические К
6 Вакуумные В
7 Оптические Л
8 Энергетические Р
9 Деления Е
10 Комбинированные С

Так, для одного и того же устройства или объекта, при необходимости, могут разрабатываться сразу несколько схем, поясняющих принцип подключения, работы или реализации функций. Для электротехнического оборудования схемы подразделяются на несколько типов:

  • Принципиальные или полные – обозначаются цифрой 3;
  • Структурные – обозначаются цифрой 1;
  • Функциональные – обозначаются цифрой 2;
  • Общие – обозначаются цифрой 6;
  • Монтажные или схемы соединений – обозначаются цифрой 4;
  • Подключений – обозначаются цифрой 5;
  • Расположения и объединенные – обозначаются цифрой 7 и 0 соответственно.

При составлении конкретной схемы используется, как правило, буквенно-цифровые обозначения, к примеру, для электрической функциональной маркировка будет выглядеть как Э2, для газовой структурной Х1 и т.д.

Принципы графического обозначения каких-либо элементов на схемах определяются отраслевыми и государственными стандартами. Они же устанавливают требования к расположению составных частей, их размеры, нанесение шифров, наименований или маркировок.

Определение и назначение каждой электросхемы

Каждый вид электрической схемы реализуется в виде чертежа или графического изображения, выполненного вручную или посредством печатных приспособлений. Основные отличия обусловлены описанием тех или иных функций, указанием последовательности, принципа действия или привязкой к чему-либо.

Принцип построения схем регламентируется стандартом ЕСКД, который реализуется рядом нормативных документов, среди которых достаточно важными считаются ГОСТ 2.702-2011, а также ГОСТ 2.708-81.

Они устанавливают:

  • требования к изображениями;
  • принципам расположения компонентов;
  • оформления чертежей;
  • нанесению обозначений и технических характеристик.

Далее детально рассмотрим особенности каждого вида электрических схем.

Принципиальная (полная)

Принципиальная схема предназначена для пояснения принципа действия того или иного устройства. Наиболее часто ее применяют для различных распределительных устройств в силовых цепях, каких-либо приборов и т.д.

Пример принципиальной схемы

На принципиальных схемах обязательно указываются действующие электрические компоненты и проводимые связи между ними, силовые контакты и электрически узлы, соединяющие радиодетали. В свою очередь, такие электрические схемы подразделяются на два подвида: однолинейные и полные.

Однолинейные также называют первичными цепями, на них, как правило, обозначается силовая часть оборудования или электроустановки. С другой стороны однолинейная схема широко распространена для обозначения трехфазных цепей, где все оборудование на трех фазах имеет идентичное расположение и подключение. За счет чего в однолинейном варианте демонстрируется только одна фаза с некоторыми отступлениями в местах, где оборудование на разных фазах отличается.

Кроме силовых цепей существуют и слаботочные, для питания защит, средств измерительной техники и различных электронных устройств. Такие схемы вторичных цепей называются полными, так как показывают полную картину всего оборудования, выделяя даже состояние некоторых контактов и частей оборудования. Увы, из-за сложности современной аппаратуры, далеко не все устройства можно изобразить на одном листе, поэтому полные бывают элементными и развернутыми.

Полная схема

На структурных схемах осуществляется общее изображение устройства, все компоненты или отдельные узлы которого выполняются в виде блоков, обозначающих оборудование, а связи между блоками могут говорить о тех или иных операциях, связующих отдельные блоки между собой.

Структурная схема

Этот тип графического изображения призван дать общее представление об устройстве и принципе действия, поэтому на них часто проставлены стрелочки, имеются поясняющие надписи и прочие обозначения, упрощающие понимание процесса или поясняющие работу прибора. Для работы с таким изображением не нужно иметь электротехнического образования, так как ее обозначения будут понятны даже не искушенному в электричестве человеку.

Функциональная схема является более детальным вариантом структурной, на ней также все элементы изображаются отдельными блоками. Главное отличие в том, что каждый блок имеет уже индивидуальную форму обозначения в соответствии с его функциональным назначением. Возможно также выделение различных видов связей между частями, объединение деталей в блоки и т.д.

Функциональная схема

Общая

Общая схема предназначена для изображения мест расположения электрических аппаратов на местности или в пределах электроустановки. Определяет основные типы электрических соединений этих аппаратов, места их реализации и т.д. Данный тип является обязательным при разработке различных конструкторских документов на этапе проектирования. Но кроме общей, конструкторская документация включает в себя еще две не менее важные схемы – соединений и подключений.

Общая схема

Схема соединений (монтажная)

Схема соединения используется для графического изображения мест подключения электрооборудования. На ней указываются конкретная привязка к частям зданий, распредустановок, по отношению к которым и должен осуществляться монтаж электрооборудования, благодаря чему такой тип схем еще называют монтажными.

Наиболее часто монтажные схемы используются для обозначения разводки электрических цепей в здании, широко применяются во время ремонта, чтобы обозначить места прокладки проводки, установки распределительных коробок и вывода точек подключения к приборам и контактам аппаратов.

Монтажная схема

На рисунке выше приведен пример монтажной схемы, как видите, для каждого варианта могут устанавливаться свои условные обозначения, указываемые отдельно. Имеются привязки к каждой конкретной комнате и планируемому электрооборудованию, осветительным приборам и т.д. В дальнейшем она используется не только для монтажных работ, но может применяться и в процессе эксплуатации.

Подключений

Схема подключения используется для указания принципов соединения различных электрических или электронных блоков в единую систему. Иногда предполагается, что блоки имеют территориальное разделение, в других ситуациях они могут находиться в пределах одного распределительного устройства, шинной сборки или стойки. Ее пример приведен на рисунке ниже:

Схема подключения

В зависимости от сложности графического изображения и количества отображаемых подключений оно может дополняться таблицами соединений для пояснения порядка расположения выводов и подключения изделия.

Расположения

Также входит в состав проектной документации и помогает определить местоположения всех частей электроустановки относительно друг друга и других значимых объектов.

Схема расположения

На схеме расположения могут наноситься:

  • составные части всего объекта, а при необходимости и связи между всеми частями;
  • соединительные провода, кабели, шнуры и т.д. в упрощенном виде;
  • наименование каждого элемента, его тип и документ, на основании которого он применяется.

Такое изображение может выполняться как в двухмерном, так и в трехмерном пространстве. Но в любом случае изображение должно соблюдать масштаб по отношению к натурным размерам и расстояниям.

Трехмерная схема расположения Объединенная схема

Объединенная схема строиться на основании нескольких типов изображений, рассмотренных нами ранее. Такое построение призвано упростить работу электромонтажников или проектировщиков за счет объединения различной информации в единое целое.

Но на практике далеко не всегда целесообразно объединять несколько типов графических элементов. Это связанно со сложностью некоторых приборов и устройств, в которых из-за нагромождения элементов довольно сложно объединять разные изображения.

Виды электрических цепей.

Силовая электрическая цепь — электрическая цепь, содержащая элементы, функциональное назначение которых состоит в производстве или передаче основной части электрической энергии, ее распределении, преобразовании в другой вид энергии или в электрическую энергию с другими значениями параметров.

Вспомогательная цепь электротехнического изделия (устройства) — электрическая цепь различного функционального назначения, не являющаяся силовой электрической цепью электротехнического изделия (устройства).

Электрическая цепь управления — вспомогательная цепь электротехнического изделия (устройства), функциональное назначение которой состоит в приведении в действие электрооборудования и (или) отдельных электротехнических изделий или устройств или в изменении значений их параметров.

Электрическая цепь сигнализации — вспомогательная цепь электротехнического изделия (устройства), функциональное назначение которой состоит в приведении в действие сигнальных устройств.

Электрическая цепь измерения — вспомогательная цепь электротехнического изделия (устройства), функциональное назначение которой состоит в измерении и (или) регистрации значений параметров и (или) получении информации измерений электротехнического изделия (устройства) или электрооборудования.

По топологическим особенностям электрические цепи подразделяют:

  1. на простые (одноконтурные);
  2. двухузловые и сложные (многоконтурные, многоузловые, планарные (плоскостные) и объемные);
  3. двухполюсные, имеющие два внешних вывода (двухполюсники и многополюсные, содержащие более двух внешних выводов (четырехполюсники, многополюсники)

Источники и приемники (потребители) энергии с точки зрения теории цепей являются двухполюсниками, так как для их работы необходимо и достаточно двух полюсов, через которые они передают либо принимают энергию. Тот или иной двухполюсник называют активным, если он содержит источник, или пассивным — если он не содержит источник (соответственно, левая и правая части схемы).

Рис. 1. Активный и пассивный двухполюсники в электрической цепи

Устройства, передающие энергию от источников к приемникам, являются четырехполюсниками, так как они должны обладать, по меньшей мере, четырьмя зажимами для передачи энергии от генератора к нагрузке. Простейшим устройством передачи энергии являются провода.

Элементы электрической цепи, обладающие электрическим сопротивлением и называемые резисторами, характеризуются так называемой вольт-амперной характеристикой — зависимостью напряжения на зажимах элемента от тока в нем или зависимостью тока в элементе от напряжения на его зажимах.

Если сопротивление элемента постоянно при любом значении тока в нем и любом значении приложенного к нему напряжения, то вольт-амперная характеристика прямая линия и такой элемент называется линейным элементом.

В общем случае сопротивление зависит как от тока, так и от напряжения. Одна из причин этого состоит в изменении сопротивления проводника при протекании по нему тока из-за его нагрева. При повышении температуры сопротивление проводника увеличивается. Но так как во многих случаях эта зависимость незначительна, элемент считают линейным.

Рис. 2. Обобщенная эквивалентная схема электрической цепи

Электрическая цепь, электрическое сопротивление участков которой не зависит от значений и направлений токов и напряжений в цепи, называется линейной электрической цепью. Такая цепь состоит только из линейных элементов, а ее состояние описывается линейными алгебраическими уравнениями.

Если сопротивление элемента цепи существенно зависит от тока или напряжения, то вольт-амперная характеристика носит нелинейный характер, а такой элемент называется нелинейным элементом.

Электрическая цепь, электрическое сопротивление хотя бы одного из участков которой зависит от значений или от направлений токов и напряжений в этом участке цепи, называется нелинейной электрической цепью. Такая цепь содержит хотя бы один нелинейный элемент.

При описании свойств электрических цепей устанавливается связь между величинами электродвижущей силы (ЭДС), напряжений и токов в цепи с величинами сопротивлений, индуктивностей, емкостей и способом построения цепи.

При анализе электрических схем пользуются следующими топологическими параметрами схем:

  1. ветвь — участок электрической цепи, вдоль которого протекает один и тот же электрический ток;
  2. узел — место соединения ветвей электрической цепи. Обычно место, где соединены две ветви, называют не узлом, а соединением (или устранимым узлом), а узел соединяет не менее трех ветвей;
  3. контур — последовательность ветвей электрической цепи, образующая замкнутый путь, в которой один из узлов одновременно является началом и концом пути, а остальные встречаются только один раз.

_____ 34

  1. Топология — раздел математики, изучающий в самом общем виде явление непрерывности.
  2. Топология — система множеств, использующаяся в определении топологического пространства.
  3. Сетевая топология — схема расположения и соединения сетевых устройств.

_____ 35

Электрическое сопротивление — физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока и равная отношению напряжения на концах проводника к силе тока, протекающего по нему.

_____ 36

Резистор — пассивный элемент электрических цепей, обладающий определённым или переменным значением электрического сопротивления, предназначенный для линейного преобразования силы тока в напряжение и напряжения в силу тока, ограничения тока, поглощения электрической энергии и др. Весьма широко используемый компонент практически всех электрических и электронных устройств.

Типы электрических чертежей и диаграмм

В области электротехники и электроники мы используем различные типы чертежей или диаграмм для представления определенной электрической системы или цепи. Эти электрические цепи представлены линиями, обозначающими провода, и символами или значками, обозначающими электрические и электронные компоненты. Это помогает лучше понять связь между различными компонентами. Электрики полагаются на план электрического этажа (который также является электрической схемой) для выполнения любой проводки в здании.

Инженеры используют различные типы электрических чертежей, чтобы выделить определенные аспекты системы, но физическая схема и ее функции остаются прежними. Некоторые из этих электрических чертежей или схем описаны ниже.

Похожие сообщения:

  • Лучшие и лучшие книги и руководства для электриков и учеников
  • Типы пускателей двигателей и методы пуска двигателей

Содержание

Блок-схема

Блок-схема — это тип электрического чертежа, который представляет основные компоненты сложной системы в виде блоков, соединенных между собой линиями, представляющими их взаимосвязь. Это самая простая форма электрического чертежа, поскольку она только подчеркивает функцию каждого компонента и показывает ход процесса в системе.

Блок-схему проще разработать, и она является первым этапом разработки сложной схемы для любого проекта. В нем отсутствует информация о проводке и размещении отдельных компонентов. Он представляет только основные компоненты системы и игнорирует любые мелкие компоненты. Вот почему; электрики не полагаются на блок-схему.

Пример:

В следующих двух примерах блок-схемы показаны ЧМ-передатчик и частотно-регулируемый привод ЧРП.

На этой диаграмме показан процесс преобразования аудиосигнала в частотно-модулированный сигнал. Это довольно просто и легко понять. Каждый блок обрабатывает сигнал и передает его следующему. Практически FM-передатчик не выглядит так, потому что на блок-схеме отсутствуют отдельные компоненты.

На этой блок-схеме показано преобразование трехфазного источника переменного тока в постоянный, который снова преобразуется в регулируемый источник переменного тока. Это довольно сложный процесс, но эта диаграмма упрощает процесс на блоки для лучшего понимания.

Блок-схема дает представление о том, как выполняется процесс, не углубляясь слишком глубоко в электрические термины, но этого недостаточно для реализации схемы. Каждый блок представляет собой сложную схему, которую можно объяснить с помощью других методов рисования, описанных ниже.

  • Связанный пост: Типы систем пожарной сигнализации и схемы их подключения

Принципиальная электрическая схема

На принципиальной схеме электрической цепи показаны полные электрические соединения между компонентами с использованием их символов и линий. В отличие от схемы соединений, здесь не указывается реальное расположение компонентов, линия между компонентами не представляет реального расстояния между ними.

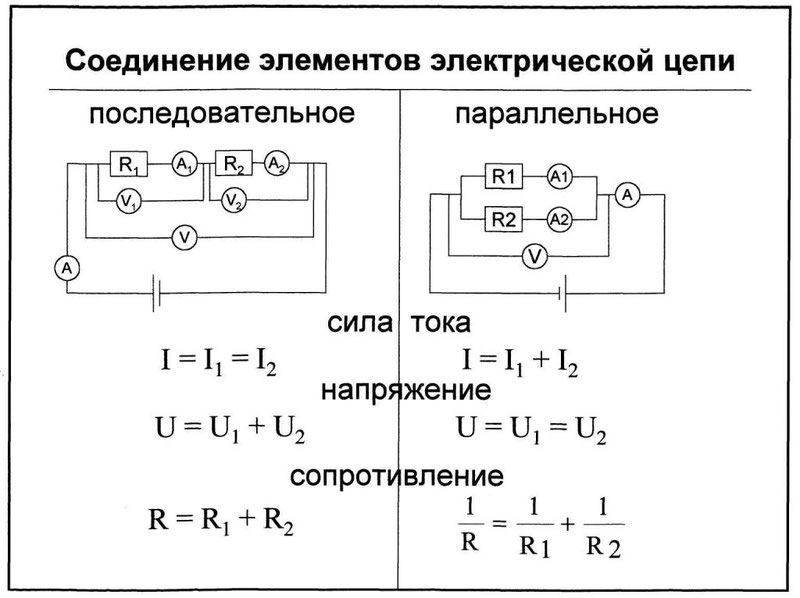

помогает показать последовательное и параллельное соединение между компонентами и точное клеммное соединение между ними. Можно легко устранить неполадки в определенной схеме, применяя теорию электронных цепей.

Это наиболее распространенный тип электрического чертежа, который в основном используется техническим специалистом при реализации электрических схем. Большинство студентов-инженеров полагаются на принципиальную схему при разработке различных электрических проектов.

Пример:

Это принципиальная схема усилителя напряжения. Он использует различные символы для представления электрических компонентов и линий для представления электрического соединения между их клеммами. Практическая схема может отличаться по внешнему виду, но электрическое соединение и ее функция останутся прежними.

  • Связанный пост: Типы трансформаторов и их применение

Однолинейная схема или однолинейная схема

Однолинейная схема ( SLD ) или однолинейная схема представляет собой представление электрической цепи с использованием одной линии. Как следует из названия, одна линия используется для обозначения нескольких линий электропередач, например, в трехфазной системе.

Однолинейная схема не показывает электрические соединения компонента, но может показывать размер и номинальные характеристики используемых компонентов. он упрощает сложные трехфазные силовые цепи, показывая все электрические компоненты и их взаимосвязь.

Используются для определения и изоляции любого неисправного оборудования в любой энергосистеме при устранении неполадок.

На схеме SLD используются специальные электрические символы и значки для различных компонентов.

Пример:

Типичным примером трехфазной цепи питания, которую можно представить с помощью однолинейной схемы, является передача и распределение электроэнергии потребителям.

На этой диаграмме четко показана трехфазная электростанция, которая передает энергию потребителям, расположенным ниже. Он проходит через несколько станций, функции и характеристики которых также упоминаются, но их электрические соединения не выделены.

Похожие сообщения:

  • Типы катушек индуктивности
  • Типы резисторов
  • Типы конденсаторов

Схема подключения

Схема подключения используется для представления электрических компонентов в их приблизительном физическом расположении с использованием их специальных символов и их соединений с помощью линий. Вертикальные и горизонтальные линии используются для представления проводов, и каждая линия представляет собой отдельный провод, соединяющий электрические компоненты.

Схема соединений представляет собой графическое изображение компонентов, которое напоминает их электрическое соединение, расположение и положение в реальной цепи. Это действительно помогает показать взаимосвязи в различном оборудовании, таком как электрические панели, распределительные коробки и т. Д. Они в основном используются для прокладки проводки в домашних условиях и на производстве.

Пример:

Схема подключения трехфазной электропроводки

Это схема подключения трехфазной электропроводки в доме. На нем четко показаны компоненты с правильным электрическим соединением. Каждая отдельная линия (с цветовым кодом) представляет определенный фазный провод и его соединение с каждым компонентом. Схемы такого типа используются электриками при монтаже электропроводки в домашних условиях.

  • Связанный пост: Типы батарей и элементов и их применение

Наглядная диаграмма

Наглядная диаграмма не обязательно представляет фактическую схему. На самом деле он показывает внешний вид схемы в режиме реального времени. его нельзя использовать для понимания или устранения неполадок в реальной схеме, и только по этой причине он обычно не используется. Человеку с меньшими познаниями в электрике невозможно понять, как работает схема, и диагностировать ее.

Пример:

Как видите, схема не дает достаточно информации об электрическом соединении компонентов.

Похожие сообщения:

  • Типы переключателей
  • Типы предохранителей

Лестничная диаграмма или линейная схема

Лестничная диаграмма представляет собой электрические схемы, которые представляют электрические цепи в промышленности для документирования логических систем управления. Она напоминает лестницу, поэтому ее называют лестничной диаграммой. Есть две вертикальные линии; левая вертикальная линия представляет шину питания (источник напряжения), а правая вертикальная линия представляет собой землю или нейтраль. Каждая горизонтальная строка представляет собой параллельную цепь, называемую звеном.

Лестничная диаграмма проста, понятна и помогает быстро устранять неполадки в цепи.

Пример:

Логическая диаграмма

Логическая диаграмма представляет логическую схему, изображая сложную схему и процесс с использованием различных блоков или символов. Логические функции представлены их логическими символами, тогда как блоки используются для представления сложной логической схемы. Эти блоки помечены своей логической функцией для лучшего понимания, не зная внутренней структуры.

Блоки соединены между собой линиями, которые представляют входные и выходные линии для сигналов.

Логическая схема не показывает электрические характеристики цепи, такие как ток, напряжение, мощность и т. д. Она представляет только логическую функцию цепи или устройства, где сигнал рассматривается в двоичном формате, т. е. 1 или 0. Логическая схема обычно используется при проектировании цифровой логики.

Пример:

Это логическая схема одноразрядного полного сумматора, состоящего из цифровых логических элементов. Каждая входная линия A и B подает один бит в сумматор, а c in представляет бит переноса из предыдущих сумматоров. Выходные строки предоставляют сумму и выполняют в виде битов.

Связанный пост: Различные типы датчиков с приложениями

Схема стояка

Схема стояка представляет собой иллюстрацию физической схемы распределения электроэнергии в многоэтажном здании с использованием одной линии. Он показывает размер кабелепроводов, сечение проводов, параметры автоматических выключателей и других электрических устройств (номиналы выключателей, вилок, розеток и т. д.) от точки входа до ответвлений небольших цепей на каждом уровне. Он разделяет планировку с системой сигнализации, а также телекоммуникационными и интернет-кабелями.

Схема стояка получила свое название, потому что она иллюстрирует поток энергии с одного уровня на другой. В нем не указывается физическое местонахождение оборудования и не содержится лишней информации.

Основное внимание уделяется распределению электроэнергии между различными приборами в здании на каждом уровне. Он предоставляет информацию о том, как работает освещение, отопление, вентиляция и т. д. в здании, и если есть какая-либо опасность, ее можно легко устранить.

Инженеры-электрики полагаются на схему стояка здания, чтобы избежать любых потенциальных опасностей, связанных с электричеством.

Похожие сообщения:

  • Типы датчиков
  • Типы диодов
  • Типы выпрямителей

План электрического этажа

Это вертикальное изображение различных приборов, таких как свет, выключатели, вентиляторы и т. д. в здании. В нем указывается их точное расположение с указанием размера и расстояния от каждой стены и потолка. На нем показана масштабированная версия каждой комнаты сверху. Обычно он содержит легенду, которая обеспечивает визуальное объяснение используемых в нем символов.

Индивидуальный план этажа разрабатывается для каждого этажа в многоэтажном здании и используется электриками для прокладки проводки в строящемся здании или при перемонтаже здания. это помогает определить расположение кабелей внутри стен.

Похожие сообщения:

  • Различные типы реле
  • Типы реле SSR

Схема компоновки ИС

Схема компоновки ИС или компоновка ИС (маска) относится к внутренней конструкции полупроводникового компонента. Он состоит из нескольких слоев или масок из металла, оксида и полупроводникового материала, образующих интегральную схему (ИС). Он представляет геометрию, а также размер различных полупроводниковых слоев и их соединения. Он описывает внутреннюю структуру и используется при производстве и проектировании интегральных схем.

Похожие сообщения:

  • Типы электрических проводов и кабелей
  • Типы электрических и электронных символов
  • Типы пускателей двигателей и методы пуска двигателей
  • Типы систем электропроводки и методы электромонтажа
  • Типы и методы заземления и заземления
  • Основные электрические/электронные символы
  • Все электрические и электронные символы
  • Формулы и уравнения в области электротехники и электроники
  • 800+ электрических и электронных сокращений с полными формами. AZ
  • Типы электрических чертежей и диаграмм
  • Топ обязательных приложений Android для инженеров-электриков и электронщиков и студентов
  • Лучшие приложения iOS для инженеров-электриков и электронщиков и студентов
  • Калькуляторы для электротехники и электроники
  • Цветовые коды электрических проводов для переменного и постоянного тока — NEC и IEC

Показать полную статью

Связанные статьи

6.

2: Типы электрических схем
  1. Последнее обновление
  2. Сохранить как PDF
  • Идентификатор страницы
    3301
    • Колледж Камосун
    • BCCampus (Бесплатная загрузка на http://open.bccampus.ca/find-open-textbooks)

    Существует четыре основных типа электрических схем:

    • схема
    • проводка
    • блок
    • фото

    Принципиальные схемы

    Принципиальная схема (рис. \(\PageIndex{1}\)), часто называемая релейной схемой, представляет собой простейшую форму электрической цепи. На этой схеме компоненты схемы показаны горизонтальными линиями независимо от их физического расположения. Он используется для устранения неполадок, потому что легко понять работу схемы. Нагрузки расположены в крайней правой части схемы, а органы управления каждой нагрузкой расположены слева. Для понимания последовательности действий чертеж читается с левого верхнего угла, а затем слева направо и сверху вниз.

    Рисунок \(\PageIndex{1}\): Схема системы дверного звонка (CC BY-NC-SA; BC Industry Training Authority)

    Схемы подключения

    Схема подключения (Рисунок \(\PageIndex{2}\)) показывает относительное расположение компонентов схемы с использованием соответствующих символов и проводных соединений. Хотя схему подключения проще всего использовать для подключения установки, иногда бывает трудно понять работу схемы и она не так применима для устранения неполадок.

    Рисунок \(\PageIndex{2}\): Схема подключения (CC BY-NC-SA; отраслевой учебный центр Британской Колумбии)

    Блок-схемы

    Блок-схема (рисунок \(\PageIndex{3}\)), также называемая функциональной блок-схемой , используется для описания последовательности операций схемы. На этой диаграмме показаны функциональные описания, показывающие, какие компоненты должны работать в первую очередь, чтобы получить окончательный результат. Они не относятся к таким особенностям, как символы устройств или соответствующие проводные соединения.

    Рисунок \(\PageIndex{3}\): Блок-схема (CC BY-NC-SA; Управление по обучению в индустрии Британской Колумбии)

    Графические схемы

    На графической схеме (рис. \(\PageIndex{4}\)) более подробно показаны компоненты схемы, как они выглядят на самом деле, и показано, как крепится проводка. Эти диаграммы можно использовать для определения местоположения компонентов в сложной системе.

    Рисунок \(\PageIndex{4}\): Иллюстрированная диаграмма (CC BY-NC-SA; Управление по обучению в индустрии Британской Колумбии)

    Теперь выполните самопроверку учебного задания.


    Эта страница под названием 6.2: Типы электрических схем распространяется по лицензии CC BY, автором, ремиксом и/или куратором выступил Camosun College (BCCampus) (бесплатная загрузка на http://open.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
