Разряд аккумуляторной батареи — это довольно распространенная проблема, с которой сталкиваются многие наши соотечественники. Для восстановления работоспособности АКБ ее необходимо зарядить, для этой цели в продаже можно найти множество видов зарядных приборов. Из каких элементов состоит зарядное устройство импульсное для автомобильного аккумулятора и как его соорудить своими руками — подробнее об этом читайте ниже.
[ Скрыть]
Характеристика прибора
Приборы для зарядки аккумулятора могут быть трансформаторными либо импульсными. Первые сегодня практически неактуальны из-за их больших размеров и веса, а также недостатков, соответственно, востребованность импульсных ЗУ для АКБ только растет.
Устройство и принцип работы
Предназначение такого прибора заключается в восстановлении заряда батареи.
Устройство девайса следующее:
- трансформаторный импульсный механизм;
- выпрямительный узел;
- стабилизатор;
- устройства индикации заряда;
- управляющий модуль, осуществляющий контроль за работой ЗУ.
ИЗУ для автомобильной АКБ от производителя BOSCH
Если вы сравните импульсное зарядное устройство с трансформаторным, то увидите, что все компоненты, которые входят в состав первого, значительно меньше по размерам и весу. Именно поэтому приборы такого типа получили популярность среди соотечественников, тем более, что их вполне можно соорудить в домашних условиях.
Если говорить о принципе действия, то непосредственно сам процесс заряда может осуществляться:
- напряжением постоянным током;
- напряжением с неизменными параметрами;
- еще один способ — комбинированный.
Наиболее оптимальным, а также правильным с точки зрения теории является второй вариант, поскольку именно он позволяет полностью контролировать процесс заряда.
В том случае, если вы планируете добиться максимального уровня заряда, в ходе процесса также следует учитывать и значение разряда аккумулятора. Метод постоянного тока — не самый лучший способ, поскольку в данном случае речь идет о быстром процессе заряда. При таком напряжении через пластины батареи проходит высокий ток, в результате чего есть вероятность разрушения пластин АКБ. А это, в свою очередь, приведет к ее неработоспособности, ведь восстановить пластины не получится (автор видео — канал deonich tex).
Что касается последнего способа — комбинированного, то он считается одним из самых щадящих для конструкции аккумулятора. В данном случае через батарею в первую очередь проходит постоянный ток, который впоследствии меняется на переменный, когда батарея будет практически заряжена. После этого ток постепенно снижается, его значение уменьшается почти до нуля, что способствует стабилизации напряжения в целом.
По утверждению многих электриков, этот вариант дает возможность если не предотвратить, то как минимуму снизить вероятность выкипания раствора электролита в банках батареи. Соответственно, это способствует и предотвращению возможности выделения газов.
Особенности подбора оборудования
Есть несколько особенностей подбора девайса:
- Во-первых, большинство наших соотечественников при покупке рассчитывают на то, что зарядный прибор при необходимости сможет восстановить работоспособность полностью севшего аккумулятора. Несмотря на то, то импульсное зарядное устройство — это довольно технологичный прибор, не факт, что оно сможет выполнить эту функцию. Покупая девайс в магазине, обязательно нужно уточнить, сможет ли ЗУ справиться с задачей восстановления полностью разряженной батареи.
- Во-вторых, необходимо учитывать значение максимального тока, который будет проходит через аккумуляторную батарею во время зарядки. Здесь же необходимо брать во внимание и уровень напряжения, с которым будет осуществляться зарядка АКБ.
Покупая импульсное зарядное устройство, желательно, чтобы прибор имел функцию автоматического отключения либо поддержки, она будет активироваться в том случае, когда АКБ зарядится (автор видеообзора импульсной зарядки — канал Oops of ZikValera).
Покупая импульсное зарядное устройство, желательно, чтобы прибор имел функцию автоматического отключения либо поддержки, она будет активироваться в том случае, когда АКБ зарядится (автор видеообзора импульсной зарядки — канал Oops of ZikValera).Советы по эксплуатации
Используя зарядные приборы для аккумуляторов автомобилей, необходимо руководствоваться элементарными правилами эксплуатации.
Для начала нужно запомнить, что при использовании ЗУ важно соблюдать последовательность действий:
- Сначала АКБ извлекается из авто.
- Затем проверяется состояние батареи — внешний вид, корпус, при необходимости очищаются клеммы.
- Затем выкручиваются пробки банок батареи, если нужно, уровень электролита в банках восполняется путем добавления в систему дистиллированной воды.
- После этого к клеммам АКБ покдлючаются щупы зарядного прибора с соблюдением полярности.
- И только после этого ЗУ включается в бытовую сеть.
При выставлении настроек ЗУ нужно также учитывать такие моменты:
- Значение силы тока — этот параметр можно отрегулировать, чтобы сделать это, следует учесть, насколько АКБ разряжена. Если уровень разряда составляет всего 25%, то при включении прибора значение силы тока может увеличиться.
- Напряжение. В процессе заряда значение напряжения должно быть не выше 14.4 В, в противном случае это может отразиться на работе автоаккумулятора в дальнейшем.
- Время, на протяжении которого батарея должна заряжаться. Практически все современные ЗУ оснащаются дисплеями, а также световыми индикаторами, по которым можно определить степень заряда устройства. Если же индикаторы отсутствуют, то вычислить время зарядки можно с помощью значения тока. Если вы заметили, что на протяжении 2 часов сила тока остается на одном уровне, это может сказать о том, что АКБ полностью зарядилась.
Заряжать аккумулятор больше суток нельзя, поскольку это приведет к выкипанию раствора электролита в банках.
А это, в свою очередь, может стать причиной замыкания на пластинах.
Инструкция по изготовлению импульсного ЗУ своими руками
Простая схема для изготовления импульсной зарядки
Сделать ЗУ для автоаккумуляторов можно в домашних условиях, рассмотрим процесс изготовления девайса со схемой IR2153. В этой схеме нет двух конденсаторных элементов, подключенных к средней точке, вместо них устанавливается электролит. По этой схеме можно изготовить девайс, который изначально рассчитан на невысокую мощность, но если вы хотите получить более мощное ЗУ, то можете немного изменить схему, добавив в нее мощные компоненты.
- Схема импульсного зарядного устройства подразумевает использование ключей 8N50, которые оснащаются защитным корпусом. Также вам потребуются и диодные мосты, их не обязательно покупать в магазине, можно взять со старого БП компьютера. Если у вас нет возможности достать такие диоды, то в принципе, мост можно сделать из выпрямительных диодных элементов, потребуется четыре штуки.
- Не менее важным этапом является обустройство цепи питания, для реализации вам понадобится резисторный элемент для гашения тока, наиболее оптимальным вариантом будет резистор на 18 кОм. За резисторным компонентом устанавливается выпрямитель, который монтируется на диоде. В данном случае питание от бытовой сети будет передаваться на плату, это нам подходит. На самом питании нужно будет установить электролит, а его также надо будет соединить с конденсаторным элементом — можно использовать керамическое устройство или пленочное. Конденсатор в обязательном порядке нужно добавить в схему, поскольку это позволит максимально сгладить возможные помехи в работе ЗУ.
- Трансформаторный узел можно взять из старого компьютерного БП, важно убедиться в том, что он рабочий. Устройства, которые ставятся в блоки питания, оптимально подходят для изготовления ЗУ, так как они выдают хороший ток на выходе. Диодные элементы трансформатора должны быть в любом случае импульсными, так как обычные детали будут не в состоянии работать в условиях высокой частоты.
- Что касается фильтрующего элемента, то его использование не является обязательным, но все же добавить фильтр можно. Также в схему можно добавить термистор на 5 Ом и установить его перед фильтром, это позволит добиться максимального снижения помех. К слову, термистор также можно демонтировать из компьютерного БП.
- Не забудьте установить и электролитический конденсаторный компонент, при его выборе необходимо руководствоваться соотношением 1 Вт — 1 мкФ (автор видео о пошаговом изготовлении ЗУ — канал Паяльник TV).
На первый взгляд эта схема может показаться достаточно сложной, но в целом в ее реализации нет ничего сложного. Если вы все сделаете правильно и учтете все моменты и рекомендации, то процесс изготовления не вызовет сложностей, даже если вы никогда ранее не сталкивались с такой задачей.

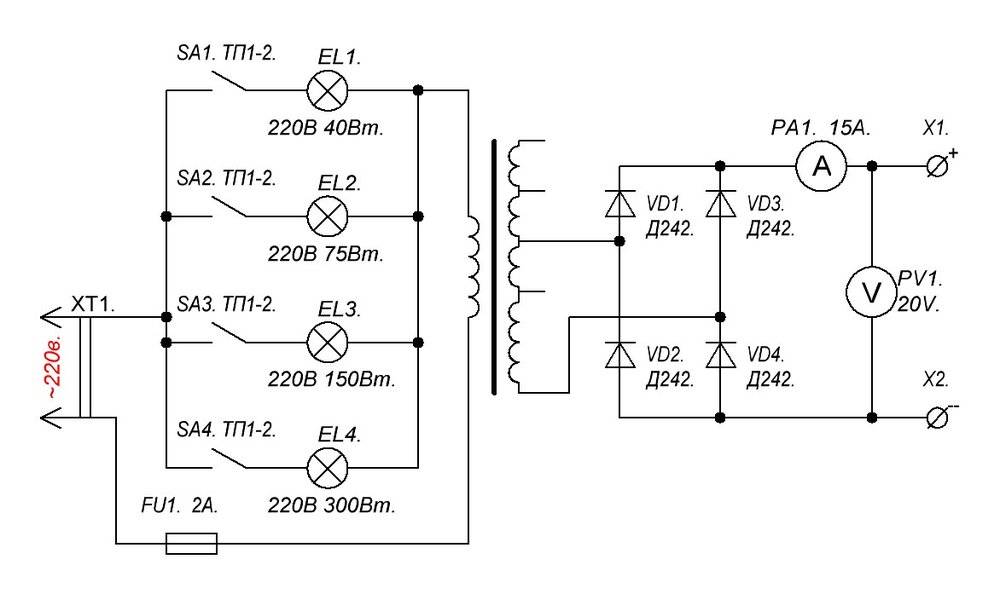

Фотогалерея «Схемы для изготовления ЗУ»
Ниже представлены более сложные схемы для изготовления зарядных устройств.
Если вы владеете навыками, то можете использовать эти схемы.
1. Более сложная схема для импульсного ЗУ
2. Схема мощного импульсного прибора
Видео «Простая инструкция по изготовлению импульсного ЗУ своими руками»
В ролике ниже представлена простая и наглядная инструкция по изготовлению импульсного ЗУ в домашних условиях с описанием схемы и всех основных рабочих моментов (автор видео — канал Blaze Electronics).
Зарядное устройство 12в аккумулятора своими руками (DC-DC CC CV TC43200)
Зарядное устройство 12в аккумулятора своими руками (DC-DC CC CV TC43200) Это зарядное устройство я сделал для зарядки автомобильных аккумуляторов, выходное напряжение 14.
5 вольт, максимальный ток заряда 6 А. Но им можно заряжать и другие аккумуляторы, например литий-ионные, так как выходное напряжение и выходной ток можно регулировать в широких пределах. Основные компоненты зарядного устройства были куплены на сайте АлиЭкспресс.
Вот эти компоненты:
- DC-DC понижающий преобразователь (DC-DC CC CV TC43200).
- Вольтметр – Амперметр.
- Диодный мост KBPC5010.
Еще потребуется электролитический конденсатор 2200 мкФ на 50 В, трансформатор для зарядного устройства ТС-180-2 (как распаивать трансформатор ТС-180-2 посмотрите в этой статье), провода, сетевая вилка, предохранители, радиатор для диодного моста, крокодилы. Трансформатор можно использовать другой, мощностью не менее 150 Вт (для зарядного тока 6 А), вторичная обмотка должна быть рассчитана на ток 10 А и выдавать напряжение 15 – 20 вольт. Диодный мост можно набрать из отдельных диодов, рассчитанных на ток не менее 10А, например Д242А.
Провода в зарядном устройстве должны быть толстые и короткие. Диодный мост нужно закрепить на большой радиатор. Необходимо нарастить радиаторы DC-DC преобразователя, или использовать для охлаждения вентилятор.
Подсоедините шнур с сетевой вилкой и предохранителем к первичной обмотке трансформатора ТС-180-2, установите диодный мост на радиатор, соедините диодный мост и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому выводам диодного моста.
Подключите трансформатор к сети 220 вольт и произведите замеры напряжений мультиметром. У меня получились такие результаты:
- Переменное напряжение на выводах вторичной обмотки 14.3 вольта (напряжение в сети 228 вольт).
- Постоянное напряжение после диодного моста и конденсатора 18.4 вольта (без нагрузки).
Руководствуясь схемой, соедините с диодным мостом DC-DC понижающий преобразователь и вольтамперметр.
На плате DC-DC преобразователя установлены два подстроечных резистора, один позволяет установить максимальное выходное напряжение, другим можно выставить максимальный зарядный ток.
Включите зарядное устройство в сеть (к выходным проводам ничего не подсоединено), индикатор будет показывать напряжение на выходе устройства, и ток равный нулю. Потенциометром напряжения установите на выходе 5 вольт. Замкните между собой выходные провода, потенциометром тока установите ток короткого замыкания 6 А. Затем устраните короткое замыкание, разъединив выходные провода и потенциометром напряжения, установите на выходе 14.5 вольт.
Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.
Подходящие диодные сборки применяются в компьютерных блоках питания.
Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.
Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.
Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.
Подключите аккумулятор к зарядному устройству и включите устройство в сеть.
Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.
Обзор понижающего преобразователя DC-DC CC CV TC43200.
Цепь зарядного устройства с автоматическим отключением
Киран Салим
3941 просмотр В этом уроке мы собираемся сделать «схему зарядного устройства с автоматическим отключением». Зарядное устройство для аккумуляторов — это устройство, которое заряжает отработанный электролит с помощью постоянного тока. После восполнения всех электролитов подача тока в батарею должна прекратиться. В результате производительность аккумулятора определяется процессом зарядки. В настоящее время мы стали больше полагаться на аккумуляторы, поскольку нам требуются аккумуляторы для сотовых телефонов, аварийных фонарей, автомобильных аккумуляторов, аккумуляторов для ИБП и других основных электронных схем.
Они делают гаджеты более портативными, делая их более доступными для пользователей. Здесь мы разрабатываем принципиальную схему зарядного устройства, реализуя регулируемый стабилизатор напряжения LM317 с функцией автоматического отключения. Эта схема обеспечивает регулируемый выход постоянного тока и зарядку аккумулятора в диапазоне от 6 В до 12 В. LM317 представляет собой монолитную интегральную микросхему, это положительно регулируемый стабилизатор напряжения, который поставляется в трех различных корпусах. Он может выдавать ток нагрузки 1,5 А, а выходное напряжение можно регулировать в диапазоне от 1,2 до 37 В.
Требуемое аппаратное обеспечение
| S. № | Компонент | Кол-во | |||
|---|---|---|---|---|---|
| 1 2 | – 90 Трансформатор 0025 1|||||
| 2 | Диод 1N4007 | 5 | |||
| 3 | LM317 IC | 1 | |||
| 4 | Стабилитрон 12В/1Вт | 1 | |||
| 309025 309025 | 1 | ||||
| 6 | Резистор 2 кОм, 1 кОм, 220 Ом, 10 Ом/5 Вт | 1,1,1,1 | |||
| 7 | Конденсатор 1000 мкФ, 0,1 мкФ | 6 | 6 | ||
| 8 | Светодиод | 2 | |||
| 9 | Переменный резистор 10 кОм | 1 | |||
| 10 | Соединительные провода | – | 11 | Батарея 12 В | 1 |
Принципиальная схема
Описание работы
В этой схеме для понижения напряжения питания переменного тока мы использовали понижающий трансформатор (от 230 В до 15 В).
Затем мостовой выпрямитель (1N4007 X 4) преобразует источник переменного тока в источник постоянного тока. Здесь конденсаторы C1 и C2 выполняют функцию фильтра, а затем, наконец, IC1 LM317 регулирует подачу постоянного тока. Переменный резистор изменяет питание для регулировки вывода регулятора напряжения и изменяет диапазон выходного напряжения. Теперь зеленый светодиод указывает на состояние зарядки, а красный светодиод указывает на полностью заряженный аккумулятор.
Когда батарея становится полностью заряженной, обратное напряжение через стабилитрон (12 В) поступает на транзистор BD139 (Транзистор определяет, когда батарея полностью заряжена. Когда батарея заряжается, он включает светодиодный индикатор заряда. выключается после завершения зарядки) базы и включает ее. Теперь из-за проводимости в транзисторе отрегулируйте контакт регулятора напряжения, соединенный с землей, и отключите выходное напряжение от регулятора. Это зарядные устройства, которые постоянно контролируют зарядное напряжение аккумулятора и отключают зарядное напряжение, когда аккумулятор полностью заряжен.
Подключите радиатор к регулятору напряжения LM317, чтобы избежать теплового разгона.
LM317 VO Calculation
Регулятор LM317 дает переменное выходное напряжение, и его можно изменять с помощью вывода Adjust. Мы можем рассчитать VO от IC LM317 как:
VO = VREF (1 + R2/R1) + IADJ R2
В зависимости от этой схемы можно изменить как
VO = VREF (1 + VR1 / R1) + I ADJ VR1
Здесь VO представляет собой выходное напряжение микросхемы регулятора.
Применение
Мы можем использовать зарядное устройство для различных устройств постоянного тока, таких как вентиляторы постоянного тока, портативные соковыжималки, пылесосы и т. д.
