Как работает двигатель внутреннего сгорания?

Если вы похожи на большинство водителей, ваше понимание того, как работает автомобильный двигатель, сводится к простому ощущению, что вы заправляете бензин, начинается какой-то пожар, и вы двигаетесь вперед.

Для большинства водителей это вся информация, которую они хотят знать. Но любопытному читателю всегда нужно больше.

Итак, как работает автомобильный двигатель?

Думайте о двигателе вашего автомобиля как о большом воздушном насосе, потому что это именно то, чем он является. Бензин, поршни, свечи зажигания — все это облегчает прокачку воздуха через двигатель, генерируя тем самым мощность. Существует множество различных типов воздушных насосов, но в случае двигателя внутреннего сгорания энергия, необходимая для прокачки, генерируется путем смешивания воздуха с топливом и поджигания этой смеси.

Все начинается с воздуха снаружи машины. Этот воздух фильтруется воздушным фильтром, а затем немедленно смешивается с топливом либо через карбюратор (в старых автомобилях), либо через систему впрыска топлива.

Эта смесь топлива и воздуха идет через впускной коллектор, который направляет ее к головке(ам) цилиндров.

Головка цилиндров действует как своего рода привратник между впускной камерой и камерой сгорания (цилиндрами). При этом в большинстве автомобилей стоит четыре, шесть или восемь камер сгорания, и если все эти камеры одновременно воспламенят свою воздушно-топливную смесь, двигатель не может работать плавно или генерировать достаточно энергии. Поэтому, чтобы мотор работал бесперебойно и эффективно, подача топливной смеси и искра, которая вызывает взрыв, должны быть точно рассчитаны по тайм-ауту.

Чтобы это произошло, требуются клапаны, и важно, чтобы эти клапаны открывались в нужный момент. В автомобильном двигателе эти клапаны являются частью головки цилиндров, и они открываются и закрываются вращением распределительного вала, который работает внутри двигателя, используя удлиненные лепестки, чтобы толкать клапаны в открытое положение. При открытом впускном клапане цилиндр заполнен топливной смесью.

Далее автомобилю нужно распределить искру в камере сгорания — для этого используется дистрибьютор. Распределительный вал и распределитель соединены шестернями, чтобы распределитель всегда «знал», какой цилиндр нуждается в искре.

Когда впускной клапан открывается, распределитель посылает искру через провод свечи зажигания к свече зажигания. Это создает искру внутри цилиндра, которая, в свою очередь, вызывает взрыв. Этот взрыв опускает поршень вниз, толкая его к коленвалу, что приводит к вращению коленвала. Это вращение, в свою очередь, заставляет работать трансмиссию, которая вращает карданный вал и тот в свою очередь передает крутящий момент на колеса. На крейсерской скорости коленчатый вал будет вращаться со скоростью около 3000 оборотов в минуту (об/мин).

Одновременно выпускные клапаны выпускают остатки сгоревшей топливной смеси, направляя их через выхлопную систему и фильтруя их по пути.

Это так все просто. Чем больше воздуха вы прокачиваете, тем больше энергии вы производите.

Примечание: бензиновые и дизельные двигатели с искровым зажиганием отличаются тем, как они подают и поджигают топливо. В двигателе с искровым зажиганием топливо смешивается с воздухом и затем вводится в цилиндр во время процесса впуска. После того, как поршень сжимает топливовоздушную смесь, искра зажигает ее, вызывая сгорание. Расширение газов сгорания толкает поршень во время рабочего хода.

В дизельном двигателе в двигатель вводится только воздух и затем сжимается. Далее в дизельном двигателе топливо распыляется в горячий сжатый воздух с подходящей, измеренной скоростью, вызывая его воспламенение.

Важно: за последние 30 лет научные исследования и разработки помогли производителям сократить выбросы ДВС в загрязняющие вещества, такие как оксиды азота (NOx) и твердые частицы (ТЧ), более чем на 99% в соответствии со стандартами выбросов EPA. При этом исследования привели к улучшению характеристик ДВС (лошадиных сил и времени разгона 0-100 км/ч) и эффективности, помогая производителям поддерживать и увеличивать экономию топлива.

Количество клапанов варьируется от двигателя к двигателю

Общее количество клапанов в двигателе будет варьироваться. Старые двигатели имеют 1 впускной и 1 выпускной клапан на цилиндр. Для 8-цилиндрового двигателя двигатель имеет всего 16 клапанов (2 x 8). Некоторые двигатели имеют 2 впускных клапана и 1 выпускной клапан на цилиндр. 6-цилиндровый двигатель с такой установкой 3 клапана на цилиндр будет иметь 18 клапанов (3 x 6). Многие современные двигатели имеют 2 впускных и 2 выпускных клапана для каждого цилиндра. Четырехцилиндровый двигатель с 4 клапанами на цилиндр, конечно, будет иметь в общей сложности 16 клапанов (4 х 4).

Как вы можете видеть из этих примеров, общее количество клапанов НЕ говорит вам, сколько цилиндров в двигателе.

Конфигурации с одним или двумя распределительными валами

Все двигатели с верхним расположением клапанов (кулачок в блоке) имеют один распределительный вал для двигателя. Двигатели с верхним расположением кулачков с распределительными валами в головках могут иметь один цилиндр на головку или два на головку. Если их два, каждый распределительный вал предназначен для работы впускного или выпускного клапанов.

Терминология двигателя говорит нам, что двигатель с одним распределительным валом PER HEAD является двигателем SOHC (с одним верхним кулачком). Аналогично, двигатель с двумя кулачками на головку называется двигателем DOHC (двойной верхний кулачок). Будьте осторожны при подсчете распредвалов! V-образный двигатель DOHC с двумя головками цилиндров имеет четыре распределительных вала (по два на голову).

Как сила от поршней движет машину?

Итак, как двигатель преобразует это движение вверх-вниз во вращательное движение? Для начала опишем как все это технически выглядит: нижний конец шатуна крепится к коленчатому валу, который служит выходным валом для всего двигателя. Эта точка крепления на коленчатом валу смещена от осевой линии коленчатого вала. Когда шатун движется вверх и вниз с поршнем, он вращает коленчатый вал. Представьте работу ног велосипедиста. Движение вверх-вниз на шарнирном колене очень похоже на то, что происходит с поршнем и верхней частью шатуна. Движение вверх и вниз ноги велосипедиста преобразуется во вращательное движение.

Сам коленчатый вал находится в нижней части блока цилиндров. Поскольку коленчатый вал вынужден поворачиваться от мощности, вырабатываемой в течение 4-тактного цикла, он создает крутящее движение или крутящий момент. Задний конец кривошипа выходит из блока цилиндров сзади, и оттуда он соединяется с маховиком, трансмиссией, приводным и осевым валами, в конечном итоге достигая ведущих колес. Это сила, которая заставляет автомобиль двигаться.

В задней части двигателя, где коленчатый вал выходит из блока цилиндров, прикреплен маховик.

Важно: теперь, когда у вас появилось хотя бы примерное представление о том, как работает двигатель внутреннего сгорания, вы наверняка оцените важность регулярного технического обслуживания, особенно замены масла, которое обеспечивает смазку всех движущихся частей.

Откуда клапаны «знают», когда открываться и закрываться?

Впускной и выпускной клапаны приводятся в движение отдельными распределительными валами.

Эти клапаны выполняют важную функцию, и их движение точно синхронизировано.

Назначение клапанов

Двигатель должен иметь как минимум один впускной клапан и один выпускной клапан для каждого цилиндра. Для того чтобы 4-тактный цикл был успешным, открытие и закрытие этих клапанов точно контролируется — синхронизируется с движением поршней, чтобы каждый клапан выполнял свою работу именно тогда, когда это необходимо.

Открытие и закрытие всех клапанов двигателя осуществляется распределительным валом. Каждый распределительный вал содержит несколько «лепестков», которые представляют собой части неправильной формы, расположенные на центральном валу. По мере того, как распределительный вал вращается, эти лепестки соприкасаются с другими компонентами для перемещения клапанов.

Сами клапаны обычно закрыты и удерживаются пружинами клапанов. При этом лепестки должны преодолевать давление пружины, чтобы открыть клапаны. Поскольку лепесток продолжает вращаться, пружины снова закрывают клапаны.

Примечание: в двигателях с верхним расположением клапанов распределительные валы установлены в блоке двигателя и соединены с клапанами подъемниками, толкателями и коромыслами (в зависимости от конструкции двигателя). В двигателях с верхним распредвалом распределительные валы находятся в головке цилиндров.

Как работает двигатель внутреннего сгорания

Двигатель внутреннего сгорания – это такой тип мотора, у которого топливо воспламеняется в рабочей камере внутри, а не в дополнительных внешних носителях. ДВС преобразует давление от сгорания топлива в механическую работу.

Из истории

Первый ДВС являлся силовым агрегатом Де Риваза, по имени его создателя Франсуа де Риваза, родом из Франции, который сконструировал его в 1807 году.

В этом двигателе уже было искровое зажигание, он был шатунный, с поршневой системой, то есть, это своего рода прообраз современных моторов.

Спустя 57 лет соотечественник де Риваза Этьен Ленуар изобрел уже двухтактный агрегат. Этот агрегат имел горизонтальное расположение своего единственного цилиндра, наличествовал искровым зажиганием и работал на смеси светильного газа с воздухом. Работы двигателя внутреннего сгорания в то время хватало уже на малогабаритные лодки.

Еще через 3 года конкурентом стал немец Николаус Отто, детищем которого стал уже четырехтактный атмосферный мотор с вертикальным цилиндром. КПД в данном случае увеличился на 11%, в отличие от кпд двигателя внутреннего сгорания Риваза, он стал 15-процентным.

Чуть позже, в 80-х годах этого же столетия, российский конструктор Огнеслав Костович впервые запустил агрегат карбюраторного типа, а инженеры из Германии Даймлер и Майбах усовершенствовали его в облегченный вид, который стал устанавливаться на мото- и автотехнике.

В 1897 году Рудольф Дизель выводит в свет ДВС по типу воспламенения от сжатия, используя нефть в качестве топлива. Этот вид двигателя стал родоначальником дизельных моторов, использующихся по настоящее время.

Виды двигателей

• Бензиновые моторы карбюраторного типа работают от топлива, смешанного с воздухом. Смесь эта предварительно подготавливается в карбюраторе, далее поступает в цилиндр. В нем смесь сжимается, воспламеняется искрой от свечи зажигания.
• Инжекторные двигатели отличаются тем, что смесь подается напрямую от форсунок во впускной коллектор. У этого вида имеются две системы впрыска – моновпрыск и распределенный впрыск.
• В дизельном моторе воспламенение происходит без свечей зажигания. В цилиндре данной системы находится воздух, разогретый до температуры, которая превышает температуру воспламенения топлива. В этот воздух через форсунку подается топливо, и вся смесь воспламеняется по образу факела.
• Газовый ДВС имеет принцип теплового цикла, топливом может являться как природный газ, так и углеводородный. Газ поступает в редуктор, где давление его стабилизируется в рабочее. Затем попадает в смеситель, а в итоге воспламеняется в цилиндре.
• Газодизельные ДВС работают по принципу газовых, только в отличие от них, смесь воспламеняется не свечой, а дизельным топливом, впрыск которого происходит также, как и у обычного дизельного мотора.
• Роторно-поршневые типы двигателей внутреннего сгорания принципиально отличаются от остальных наличием ротора, который вращается в камере, имеющей форму восьмерки. Чтобы понять, что такое ротор, нужно усвоить, что в данном случае ротор выполняет роль поршня, ГРМ и коленчатого вала, то есть специальный механизм ГРМ здесь полностью отсутствует. При одном обороте происходит сразу три рабочих цикла, что сравнимо с работой двигателя с шестью цилиндрами.

Принцип работы

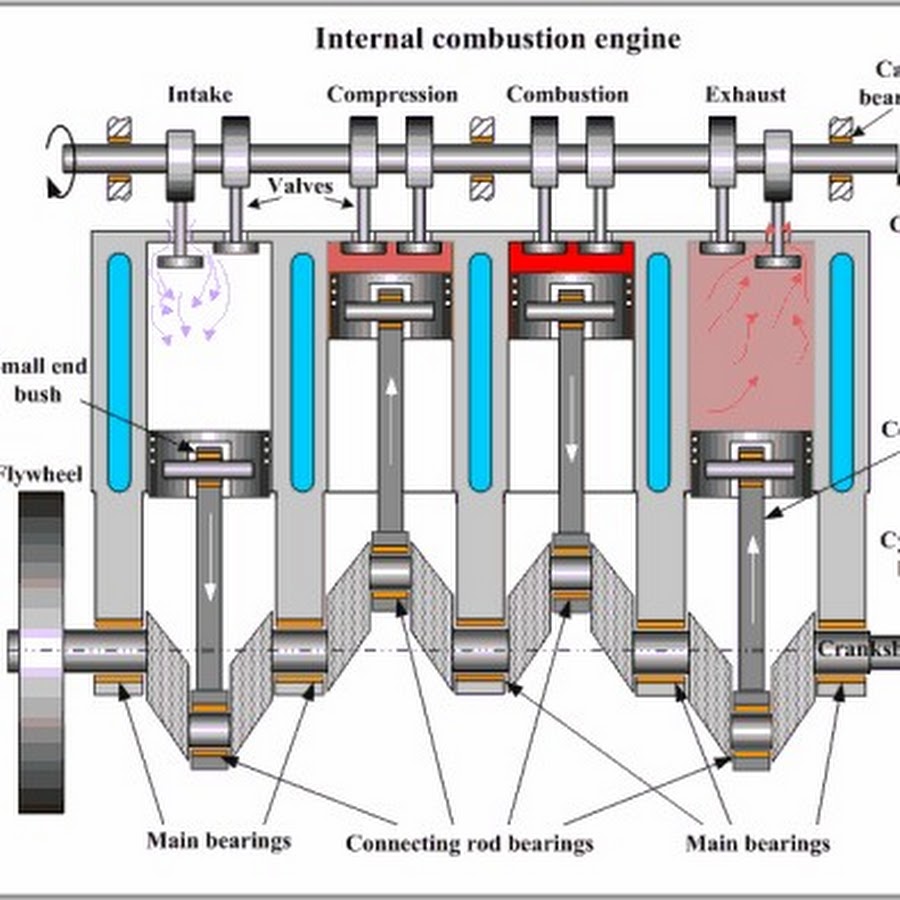

В настоящее время преобладает четырехтактный принцип работы двигателя внутреннего сгорания. Это объясняется тем, что поршень в цилиндре проходит четыре раза – вверх и вниз одинаково по два.

Как работает двигатель внутреннего сгорания:

1. Первый такт – поршень при движении вниз втягивает топливную смесь. При этом клапан впуска находится в открытом виде.
2. После достижения поршнем нижнего уровня, он двигается вверх, сжимая горючую смесь, которая, в свою очередь, принимает объем камеры сгорания. Этот этап, включенный в принцип работы двигателя внутреннего сгорания, является вторым по счету. Клапаны, при этом, находятся в закрытом виде, и чем плотнее, тем качественнее происходит сжатие.
3. В третий такт включается система зажигания, так как здесь происходит воспламенение топливной смеси. В назначении работы двигателя он называется «рабочим», так как при этом начинается процесс привода в работу агрегата. Поршень от взрыва топлива начинает движение вниз. Как и во втором такте, клапаны находятся в закрытом состоянии.
4. Завершающий такт – четвертый, выпускной, который дает понять, что такое завершение полного цикла. Поршень через выпускной клапан избавляется от отработавших газов цилиндра. Затем все циклически повторяется снова, понять, как работает двигатель внутреннего сгорания, можно представив цикличность работы часов.

Устройство ДВС

Устройство двигателя внутреннего сгорания логично рассматривать с поршня, так как он является основным элементом работы. Он представляет собой своеобразный «стакан» с пустой полостью внутри.

Поршень имеет прорези, в которых фиксируются кольца. Отвечают эти самые кольца за то, чтобы горючая смесь не выходила под поршень (компрессионное), а так же за то, чтобы масло не попадало в пространство над самим поршнем (маслосъемное).

Порядок работы

• При попадании внутрь цилиндра топливной смеси, поршень проходит четыре вышеописанных такта, и возвратно-поступательное движение поршня приводит в движение вал.
• Дальнейший порядок работы двигателя следующий: верхняя часть шатуна закреплена на пальце, который находится внутри юбки поршня. Кривошип коленвала фиксирует шатун. Поршень, при движении, вращает коленвал и последний, в свое время, передает крутящий момент системе трансмиссии, оттуда на систему шестерен и далее к ведущим колесам. В устройстве двигателей автомобилей с задним приводом посредником до колес выступает еще и карданный вал.

Конструкция ДВС

Газораспределительный механизм (ГРМ) в устройстве двигателя внутреннего сгорания отвечает за впрыск топлива, а так же за выпуск газов.

Механизм ГРМ состоит из верхнеклапанного и нижнеклапанного, может быть двух видов – ременной или цепной.

Шатун чаще всего изготавливается из стали путем штамповки или ковки. Есть виды шатунов, изготовленные из титана. Шатун передает усилия поршня коленвалу.

Коленвал из чугуна или из стали представляет собой набор коренных и шатунных шеек. Внутри этих шеек есть отверстия, отвечающие за подачу масла под давлением.

Принцип работы кривошипно-шатунного механизма в двигателях внутреннего сгорания заключается в преобразовании движений поршня в движения коленвала.

Головка блока цилиндров (ГБЦ), большинства двигателей внутреннего сгорания, как и блок цилиндров, чаще всего изготавливается из чугуна и реже из различных сплавов алюминия. В ГБЦ находятся камеры сгорания, каналы впуска – выпуска, отверстия свечей. Между блоком цилиндров и ГБЦ находится прокладка, обеспечивающая полную герметичность их соединения.

В систему смазки, которую включает в себя двигатель внутреннего сгорания, входит поддон картера, маслозаборник, маслонасос, масляный фильтр и масляный радиатор. Все это соединено каналами и сложными магистралями. Система смазки отвечает не только за уменьшения трения между деталями мотора, но и за их охлаждение, а также за уменьшение коррозии и износа, увеличивает ресурс ДВС.

Устройство двигателя, в зависимости от его вида, типа, страны изготовителя, может быть чем-либо дополнено или, напротив, могут отсутствовать какие-то элементы ввиду устаревания отдельных моделей, но общее устройство двигателя остается неизменным так же, как и стандартный принцип работы двигателя внутреннего сгорания.

Дополнительные агрегаты

Само собой, двигатель внутреннего сгорания не может существовать как отдельный орган без дополнительных агрегатов, обеспечивающих его работу. Система запуска раскручивает мотор, приводит его в рабочее состояние. Существуют разные принципы работы запуска в зависимости от типа мотора: стартерный, пневматический и мускульный.

Трансмиссия позволяет развить мощность при узком диапазоне оборотов. Система питания обеспечивает ДВС двигатель малым электричеством. В нее входит аккумуляторная батарея и генератор, обеспечивающий постоянный поток электричества и заряд АКБ.

Выхлопная система обеспечивает выпуск газов. В любое устройство двигателя автомобиля входят: выпускной коллектор, который собирает газы в единую трубу, каталитический конвертер, который снижает токсичность газов путем восстановления оксида азота и использует образовавшийся кислород, чтобы дожечь вредные вещества.

Глушитель в этой системе служит для того, чтобы уменьшить выходящий из мотора шум. Двигатели внутреннего сгорания современных автомобилей должны соответствовать установленным законом нормам.

Тип топлива

Следует помнить и об октановом числе топлива, которое используют двигатели внутреннего сгорания разных типов.

Чем выше октановое число топлива – тем больше степень сжатия, что приводит к увеличению коэффициента полезного действия двигателя внутреннего сгорания.

Но существуют и такие двигатели, для которых увеличение октанового числа выше положенного заводом изготовителем, приведет к преждевременной поломке. Это может произойти путем прогорания поршней, разрушения колец, закопченности камер сгорания.

Заводом предусмотрено свое минимальное и максимальное октановое число, которое требует двигатель внутреннего сгорания.

Тюнинг

Любители увеличить мощность работы двигателей внутреннего сгорания зачастую устанавливают (если это не предусмотрено заводом изготовителем) различного рода турбины или компрессоры.

Компрессор на холостых оборотах выдает небольшую мощность, при этом держит стабильные обороты. Турбина же, наоборот, выжимает максимальную мощность при ее включении.

Установка тех или иных агрегатов требует консультации с мастерами, имеющими опыт работы в узком направлении, поскольку ремонт, замена агрегатов, или же дополнение двигателя внутреннего сгорания дополнительными опциями – это отклонение от назначения работы двигателя и уменьшают ресурс ДВС, а неправильные действия могут привести к необратимым последствиям, то есть работа двигателя внутреннего сгорания может быть навсегда окончена.

Прежде, чем рассматривать вопрос, как работает двигатель автомобиля , необходимо хотя бы в общих чертах разбираться в его устройстве. В любом автомобиле установлен двигатель внутреннего сгорания, работа которого основана на преобразовании тепловой энергии в механическую. Заглянем глубже в этот механизм.

Как устроен двигатель автомобиля – изучаем схему устройства

Классическое устройство двигателя включает в себя цилиндр и картер, закрытый в нижней части поддоном. Внутри цилиндра находится с различными кольцами, который перемещается в определенной последовательности. Он имеет форму стакана, в его верхней части располагается днище. Чтобы окончательно понять, как устроен двигатель автомобиля, необходимо знать, что поршень с помощью поршневого пальца и шатуна связывается с коленчатым валом.

Для плавного и мягкого вращения используются коренные и шатунные вкладыши, играющие роль подшипников. В состав коленчатого вала входят щеки, а также коренные и шатунные шейки. Все эти детали, собранные вместе, называются кривошипно-шатунным механизмом, который преобразует возвратно-поступательное перемещение поршня в круговое вращение .

Верхняя часть цилиндра закрывается головкой, где расположены впускной и выпускной клапаны. Они открываются и закрываются в соответствии с перемещением поршня и движением коленчатого вала. Чтобы точно представить, как работает двигатель автомобиля, видео в нашей библиотеке следует изучить также подробно, как и статью. А пока мы попытаемся выразить его действие на словах.

Как работает двигатель автомобиля – кратко о сложных процессах

Итак, граница перемещения поршня имеет два крайних положения – верхнюю и нижнюю мертвые точки. В первом случае поршень находится на максимальном удалении от коленчатого вала, а второй вариант представляет собой наименьшее расстояние между поршнем и коленчатым валом. Для того чтобы обеспечить прохождение поршня через мертвые точки без остановок используется маховик, изготовленный в форме диска.

Важным параметром у двигателей внутреннего сгорания является степень сжатия, напрямую влияющая на его мощность и экономичность.

Чтобы правильно понять принцип работы двигателя автомобиля, необходимо знать, что в его основе лежит использование работы газов, расширенных в процессе нагревания, в результате чего и обеспечивается перемещение поршня между верхней и нижней мертвыми точками. При верхнем положении поршня происходит сгорание топлива, поступившего в цилиндр и смешанного с воздухом. В результате температура газов и их давление значительно возрастает.

Газы совершают полезную работу, благодаря которой поршень перемещается вниз. Далее через кривошипно-шатунный механизм действие передается на трансмиссию, а затем на автомобильные колеса. Отработанные продукты удаляются из цилиндра через систему выхлопа, а на их место поступает новая порция топлива. Весь процесс, от подачи топлива до вывода отработанных газов, называется рабочим циклом двигателя.

Принцип работы двигателя автомобиля – различия в моделях

Существует несколько основных видов двигателей внутреннего сгорания. Наиболее простым является двигатель с рядным расположением цилиндров. Расположенные в один ряд, они составляют в целом определенный рабочий объем. Но постепенно некоторые производители отошли от такой технологии изготовления к более компактному варианту.

А ты и твой автомобиль готовы к наступившей зиме? Современные гаджеты помогут с комфортом пережить зиму:

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

На наших дорогах чаще всего можно встретить автомобили, потребляющие бензин и дизельной топливо. Время электрокаров пока не настало. Поэтому рассмотрим принцип работы двигателя внутреннего сгорания (ДВС). Отличительной чертой его является превращение энергии взрыва в механическую энергию.

При работе с бензиновыми силовыми установками различают несколько способов формирования топливной смеси. В одном случае это происходит в карбюраторе, а потом это все подается в цилиндры двигателя. В другом случае бензин через специальные форсунки (инжекторы) впрыскивается непосредственно в коллектор или камеру сгорания.

Для полного понимания работы ДВС необходимо знать, что существует несколько типов современных моторов, доказавших свою эффективность в работе:

• бензиновые моторы;
• двигатели, потребляющие дизельное топливо;
• газовые установки;
• газодизельные устройства;
• роторные варианты.

Принцип работы ДВС этих типов практически одинаковый.

Такты ДВС

В каждом есть топливо, которое взрываясь в камере сгорания, расширяется и толкает поршень, установленный на коленчатом валу. Далее это вращение посредством дополнительных механизмов и узлов передается на колеса автомобиля.

В качестве примера будем рассматривать бензиновый четырехтактный мотор, так как именно он является самым распространенным вариантом силовой установки в машинах на наших дорогах.

Такты :

1. открывается впускное отверстие и происходит заполнение камеры сгорания подготовленной топливной смесью
2. происходит герметизация камеры и уменьшение ее объема в такте сжатия
3. взрывается смесь и выталкивает поршень, который получает импульс механической энергии
4. камера сгорания освобождается от продуктов горения

В каждом из этих этапов работы ДВС заложена своя происходит несколько одновременных процессов. В первом случае поршень находится в самой нижней своей позиции, при этом открыты все клапаны, впускающие топливо. Следующий этап начинается с полного закрытия всех отверстий и перемещения поршня в максимальную верхнюю позицию. При этом все сжимается.

Достигнув снова крайней верхней позиции поршня, на свечу поступает напряжение, и она создает искру, зажигая смесь для взрыва. Сила этого взрыва толкает поршень вниз, а в это время открываются выпускные отверстия и камера очищается от остатков газа. Затем все повторяется.

Работа карбюратора

Формирование топливной смеси в машинах первой половины прошлого века происходило с помощью карбюратора. Чтобы понять, как работает двигатель внутреннего сгорания, нужно знать, что автомобильные инженеры сконструировали топливную систему так, что в камеру сгорания подавалась уже подготовленная смесь.

Устройство карбюратора

Ее формированием занимался карбюратор. Он в нужных соотношениях перемешивал бензин и воздух и отправлял это все в цилиндры. Такая относительная простота конструкции системы позволяла ему долгое время оставаться незаменимой частью бензиновых агрегатов. Но позже его недостатки стали преобладать над достоинствами и не обеспечивать повышающихся требований к автомобилям в целом.

Недостатки карбюраторных систем:

• нет возможности обеспечивать экономные режимы при внезапных переменах режимов езды;
• превышение лимитов вредных веществ в выхлопных газах;
• низкая мощность автомобилей из-за несоответствия подготовленной смеси состоянию автомобиля.

Компенсировать эти недостатки попытались прямой подачей бензина через инжекторы.

Работа инжекторных моторов

Принцип работы инжекторного двигателя заключается в непосредственном впрыске бензина во впускной коллектор или камеру сгорания. Визуально все схоже с работой дизельной установки, когда подача выполняется дозировано и только в цилиндр. Разница лишь в том, что у инжекторных агрегатов установлены свечи для поджигания.

Конструкция инжектора

Этапы работы бензиновых моторов с прямым впрыском не отличаются от карбюраторного варианта. Разница лишь в месте формирования смеси.

За счет этого варианта конструкции обеспечиваются достоинства таких двигателей:

• увеличение мощности до 10% при схожих технических характеристиках с карбюраторным;
• заметная экономия бензина;
• улучшение экологических характеристик по выбросам.

Но при таких достоинствах есть и недостатки. Основными являются обслуживание, ремонтопригодность и настройка. В отличие от карбюраторов, которые можно самостоятельно разобрать, собрать и отрегулировать, инжекторы требуют специального дорогостоящего оборудования и установленного большого числа разных датчиков в автомобиле.

Способы впрыска топлива

В ходе эволюции подачи топлива в двигатель происходило постоянное сближение этого процесса с камерой сгорания. В наиболее современных ДВС произошло слияние точки подачи бензина и места сгорания. Теперь смесь формируется уже не в карбюраторе или впускном коллекторе, а впрыскивается в камеру напрямую. Рассмотрим все варианты инжекторных устройств.

Одноточечный вариант впрыска

Наиболее простой вариант конструкции выглядит как впрыск топлива через одну форсунку во впускной коллектор. Разница с карбюратором в том, что последний подает готовую смесь. В инжекторном варианте проходит подача топлива через форсунку. Выгода заключается в получении экономии при расходе.

Моноточечный вариант подачи топлива

Такой способ также формирует смесь вне камеры, но здесь задействованы датчики, которые обеспечивают подачу непосредственно к каждому цилиндру через впускной коллектор. Это более экономичный вариант использования топлива.

Прямой впрыск в камеру

Этот вариант пока наиболее эффективно использует возможности инжекторной конструкции. Топливо напрямую распыляется в камере. За счет этого снижается уровень вредных выхлопов, и автомобиль получает кроме большей экономии бензина увеличенную мощность.

Увеличенная степень надежности системы снижает негативный фактор, касающийся обслуживания. Но такие устройства нуждаются в качественном топливе.

Принцип работы четырёхтактного двигателя внутреннего сгорания
Данный принцип и цикличность называется «Цикл ОТТО»

смотрим…
Рядный двигатель внутреннего сгорания

V-образный двигатель внутреннего сгорания

Оппозитный двигатель внутреннего сгорания

Роторно поршневой двигатель внутреннего сгорания

Схема системы зажигания двигателя внутреннего сгорания

A. Провод к свече
B. Крышка трамблера
C. Бегунок
D. Высоковольтный провод катушки зажигания
E. Корпус трамблера
F. Кулачок трамблера
G. Датчик импульсов зажигания
H. Блок контроля зажигания
I. Катушка зажигания
J. Свечи

РОТОРНО ПОРШНЕВОЙ ДВИГАТЕЛЬ ВАНКЕЛЯ

Преимущества и недостатки современного РПД по сравнению с традиционными ДВС

Преимущества:
На 30 – 40% меньше деталей
Существенно меньше удельный вес. Компактная конструкция. Полная
уравновешенность масс. Отсутствие газораспределительного
механизма. Двигатель тяговит и очень эластичен, что позволяет реже
переключать передачи. Возможность легкой модернизации для
работы на водороде.

Недостатки:
В растянутой камере сгорания РПД трудно создать турбулентное
движение высокой интенсивности для быстрого и полного сгорания
горючей смеси, что ухудшает показатели экономичности двигателя и
усложняет борьбу с вредными выбросами. Невозможно создать
дизельный РПД. Больший расход масла (для смазки камеры сгорания)

1. Ротор вращается на продольном валу, вал имеет эксцентрик,
собственно на нём и крутится ротор, а шестеря присутствует для
передачи нужной фазы ротору при вращении на эксцентрике.
2. Вращение ротора на валу смазывается, в РПД есть масляный насос
и масляный поддон. Угловая поверхность ротора в камере сгорания
не смазывается, там применняется прокладочный материал из
тефлона, который несёт функцию уплотнения и скольжения, но на
боковые поверхности ротора подаётся масло, которое не избежно
попадает в камеру сгорания, по этому об экологичности РПД не может
идти речи…

ДВС с поршнем «Качели»

Разрезанный пополам поршень нового мотора наглядно показывает
одно из главных своих преимуществ. Синие вставки изображают
охлаждающую жидкость, которая поставляется в поршень через его
опорную ось

Технические термины

DOHC — Double Over-Head Camshaft (Два верхних Распределительных вала)
SOHC — Single Over-Head Camshaft (Один верхний Распределительный вал)
OHC — Over-Head Camshaft (Верхнее расположение Распределительного вала)
Twin Cam — Двойной Кулачёк — НЕ ДВА РАСПРЕДВАЛА!
(Если в двигателе применяется два клапана с единой и
одновременной функцией, на впуске горючей смеси или выпуске
отработанных газов, при этом, оба единофункциональных клапана,
одновременно приводятся в движение собственным кулачком
распредвала. Два клапана -«близнеца», плюс два однофазных
приводных кулачка распредвала и являются системой «TWIN CAM».
Данная система применяется только в двигателях с системой «DOHC»)

HETC — High Efficiency Twin Cam — (Двойной кулачёк с высоким КПД,
система Twin Cam с изменяемой фазой газораспределения)
Supercharger — Нагнетатель (компрессор Рутса, механический нагнетатель, который
имеет привод от коленчатого вала через приводной ремень.
Система увеличения мощности, без увеличения оборотов двигателя)
EFI — Electronic Fuel Injection — (электронный впрыск топлива)
GDI — Gasolin Direct Injection — (прямой впрыск бензина)
MPI — Multi Point Injection — (распределенный впрыск топлива)
Intercooler — Промежуточное охлаждение воздуха.
4WD — 4 Wheel Drive — (Привод на 4 колеса)
4WS — 4 Wheels Swivel — (4 поворотных колеса) Все 4 колеса управляются
при повороте, причем задние колеса на скорости до 35км/ч. поворачиваются
в противоположную передним сторону, а при большей скорости в ту же.
AWD — All Wheel Drive — (Все колёса ведущие)
FWD — Four Wheel Drive — (Четыре ведущих колеса)

GT (Gran Turismo)
Дословно переводится как «большое путешествие»
Автомобильный класс GT — это высокоскоростные автомобили, как
правило с 2-х или 4-х местным кузовом купе, предназначенные для
дорог общего пользования. Аббревиатура GT также является
обозначением гоночного класса в автомобильных соревнованиях.
Наблюдается также неверное расширительное толкование термина,
по которому в категорию GT относят все автомобили спортивного
облика.

GTi — Gran Turismo Iniezione (автомобиль оснащен впрыском)
GTR — Gran Turismo Racer
GTO — Gran Turismo Omologato (Автомобиль допущен для участия в гонках класса GT)
GTS — Gran Turismo Spider
GTB — Gran Turismo Berlinetta (купе с длинным капотом и мягко ниспадающей крышей)
GTV — Gran Turismo Veloce (Обозначение форсированных автомобилей класса GT)
GTT — Gran Turismo Turbo
GTE — Einspritzung German for fuel injection (это немецкий аналог индекса GTi)
GTA — Gran Turismo Alleggerita (Облегченный автомобиль класса GT)
GTAm modified lightened car (это аббревиатура модифицированного облегченного автомобиля класса GT)
GTC — Gran Turismo Compressore/Compact/Cabriolet/Coupe
GTD — Gran Turismo Diesel
HGT — High Gran Turismo

BEAMS (Breakthrough Engine with Advanced Mechanism System)
Новейший двигатель с усовершенствованной системой механизмов
BEAMS — это целое семейство (или поколение) двигателей
(абсолютно всех типов) с установленными механическими
газораспределительными механизмами с возможностью изменения
фаз любой конструкции: VVT, VTEC, MIVEC, Vanos или любых
других. BEAMS — это общий автомобильный термин, относящийся не
только к Toyota, но и к Subaru, BMW, Mercedes, Audi, Honda и прочим.
Следующее поколение двигателей было названо Dual BEAMS и
относилось к ДВС с установленными газораспределительными
механизмами VVT-i, iVTEC, Double Vanos, Bi-Vanos и прочими с
дополнительным электронным управлением, кроме механического
привода.

CVVT (Continuous variable valve timin)
Система изменения фаз газораспределения
Alfa Romeo — Double continuous variable valve timing. CVVT используется на впуске и выпуск
BMW — VANOS/ Double VANOS. Впервы была применена в 1993 году для BMW 3-й и 5-й серий
PSA Peugeot Citro?n — Continuous variable valve timing (CVVT)
Chrysler — dual Variable Valve Timing (dual VVT)
Daihatsu — Dynamic variable valve timing (DVVT)
General Motors — Continuous variable valve timing (CVVT)
Honda — i-VTEC = VTEC. Впервые была применена в 1990 году на автомобилях Civic и CRX
Hyundai — Continuous variable valve timing (CVVT) — дебютировала в двигателе 2. 0 L Beta I4
в 2005 в автомобиле «Elantra» и «Kia Spectra», также была применена
в новом двигателе (Alpha II DOHC) в 2006 для автомобилей «Accent\Verna» , «Tiburon» и «Kia cee’d»
MG Rover — Variable Valve Control (VVC)
Mitsubishi — Mitsubishi Innovative Valve timing Electronic Control (MIVEC). Впервые применена в 1992 году в двигателе 4G92
Nissan — Continuous Variable Valve Timing Control System (CVTCS)
Toyota — Variable Valve Timing with intelligence (VVT-i), Variable Valve Timing with Lift and Intelligence (VVTL-i)
Volvo — Continuous variable valve timing (CVVT)

ДВС с вращающимся цилиндром, выполняющим
функцию впускного и выпускного клапана.

четырёхтактный двигатель, в котором нет привычных клапанов и
всей системы их привода. Вместо них британцы заставили работать
распределителем газов сам рабочий цилиндр двигателя, который в
моторах RCV вращается вокруг своей оси. Поршень при этом
совершает точно те же движения, что и раньше. А вот стенки
цилиндра вращаются вокруг поршня (цилиндр закреплён внутри
мотора на двух подшипниках). С края цилиндра устроен патрубок,
который попеременно открывается к впускному или выпускному
окну. Предусмотрено тут и скользящее уплотнение, работающее
аналогично поршневым кольцам – оно позволяет цилиндру
расширяться при нагревании, не теряя герметичность. Приводят
цилиндр во вращение всего три шестерёнки: одна на цилиндре, одна
на коленчатом валу и одна – промежуточная. Естественно, скорость
вращения цилиндра – вдвое меньше оборотов коленвала.

Ключевая деталь привода вращения цилиндра – промежуточная
комбинированная шестерня.

Двухтактный двигатель — поршневой двигатель внутреннего сгорания, в котором рабочий процесс в каждом из цилиндров совершается за один оборот коленчатого вала, то есть за два хода поршня. Такты сжатия и рабочего хода в двухтактном двигателе происходят так же, как и в четырехтактном, но процессы очистки и наполнения цилиндра совмещены и осуществляются не в рамках отдельных тактов, а за короткое время, когда поршень находится вблизи нижней мертвой точки, с помощью вспомогательного агрегата — продувочного насоса.
В связи с тем, что в двухтактном двигателе, при равном количестве цилиндров и числе оборотов коленчатого вала, рабочие ходы происходят вдвое чаще, литровая мощность двухтактных двигателей выше, чем четырехтактных — теоретически в два раза, на практике в 1,5-1,7 раза, так как часть полезного хода поршня занимают процессы газообмена, а сам газообмен менее совершенный, чем у четырехтактных двигателей.
В отличие от четырехтактных двигателей, где вытеснение отработавших газов и всасывание свежей смеси осуществляется самим поршнем, в двухтактных двигателях газообмен выполняется за счет подачи в цилиндр рабочей смеси или воздуха (в дизелях) под давлением, создаваемым продувочным насосом, а сам процесс газообмена получил название — продувка. В процессе продувки, свежий воздух (смесь) вытесняет продукты сгорания из цилиндра в выпускные органы, занимая их место.
По способу организации движения потоков продувочного воздуха (смеси), различают двухтактные двигатели с контурной и прямоточной продувкой.

Вот уже около ста лет повсюду в мире основным силовым агрегатом на автомобилях и мотоциклах, тракторах и комбайнах, прочей технике является двигатель внутреннего сгорания. Придя в начале двадцатого века на смену двигателям внешнего сгорания (паровым), он и в веке двадцать первом остаётся наиболее экономически эффективным видом мотора. В данной статье мы подробно рассмотрим устройство, принцип работы различных видов ДВС и его основных вспомогательных систем.

Определение и общие особенности работы ДВС

Главная особенность любого двигателя внутреннего сгорания состоит в том, что топливо воспламеняется непосредственно внутри его рабочей камеры, а не в дополнительных внешних носителях. В процессе работы химическая и тепловая энергия от сгорания топлива преобразуется в механическую работу. Принцип работы ДВС основан на физическом эффекте теплового расширения газов, которое образуется в процессе сгорания топливно-воздушной смеси под давлением внутри цилиндров двигателя.

Классификация двигателей внутреннего сгорания

В процессе эволюции ДВС выделились следующие, доказавшие свою эффективность, типы данных моторов:

• Поршневые двигатели внутреннего сгорания. В них рабочая камера находится внутри цилиндров, а тепловая энергия преобразуется в механическую работу посредством кривошипно-шатунного механизма, передающего энергию движения на коленчатый вал. Поршневые моторы делятся, в свою очередь, на
• карбюраторные , в которых воздушно-топливная смесь формируется в карбюраторе, впрыскивается в цилиндр и воспламеняется там искрой от свечи зажигания;

• инжекторные , в которых смесь подаётся напрямую во впускной коллектор, через специальные форсунки, под контролем электронного блока управления, и также воспламеняется посредством свечи;
• дизельные , в которых воспламенение воздушно-топливной смеси происходит без свечи, посредством сжатия воздуха, который от давления нагревается от температуры, превышающей температуру горения, а топливо впрыскивается в цилиндры через форсунки.
• Роторно-поршневые двигатели внутреннего сгорания. В моторах данного типа тепловая энергия преобразуется в механическую работу посредством вращения рабочими газами ротора специальной формы и профиля. Ротор движется по «планетарной траектории» внутри рабочей камеры, имеющей форму «восьмёрки», и выполняет функции как поршня, так и ГРМ (газораспределительного механизма), и коленчатого вала.
• Газотурбинные двигатели внутреннего сгорания. В данных моторах преображение тепловой энергии в механическую работу осуществляется с помощью вращения ротора со специальными клиновидными лопатками, который приводит в движение вал турбины.

Наиболее надёжными, неприхотливыми, экономичными в плане расходования топлива и необходимости в регулярном техобслуживании, являются поршневые двигатели.

Технику с прочими видами ДВС можно вносить в Красную книгу. В наше время автомобили с роторно-поршневыми двигателями делает только «Mazda». Опытную серию автомашин с газотурбинным двигателем выпускал «Chrysler», но было это в 60-х годах, и более к этому вопросу никто из автопроизводителей не возвращался. В СССР газотурбинными двигателями оснащались танки «Т-80» и десантные корабли «Зубр», но в дальнейшем решено было отказаться от данного типа моторов. В связи с этим, подробно остановимся на «завоевавших мировое господство» поршневых двигателях внутреннего сгорания.

Корпус двигателя объединяет в единый организм:

• блок цилиндров , внутри камер сгорания которых воспламеняется топливно-воздушная смесь, а газы от этого сгорания приводят в движение поршни;
• кривошипно-шатунный механизм , который передаёт энергию движения на коленчатый вал;
• газораспределительный механизм , который призван обеспечивать своевременное открытие/закрытие клапанов для впуска/выпуска горючей смеси и отработанных газов;
• система подачи («впрыска») и воспламенения («зажигания») топливно-воздушной смеси ;
• система удаления продуктов горения (выхлопных газов).

Четырёхтактный двигатель внутреннего сгорания в разрезе

При пуске двигателя в его цилиндры через впускные клапаны впрыскивается воздушно-топливная смесь и воспламеняется там от искры свечи зажигания. При сгорании и тепловом расширении газов от избыточного давления поршень приходит в движение, передавая механическую работу на вращение коленвала.

Работа поршневого двигателя внутреннего сгорания осуществляется циклически. Данные циклы повторяются с частотой несколько сотен раз в минуту. Это обеспечивает непрерывное поступательное вращение выходящего из двигателя коленчатого вала.

Определимся в терминологии. Такт — это рабочий процесс, происходящий в двигателе за один ход поршня, точнее, за одно его движение в одном направлении, вверх или вниз. Цикл — это совокупность тактов, повторяющихся в определённой последовательности. По количеству тактов в пределах одного рабочего цикла ДВС подразделяются на двухтактные (цикл осуществляется за один оборот коленвала и два хода поршня) и четырёхтактные (за два оборота коленвала и четыре ходя поршня). При этом, как в тех, так и в других двигателях, рабочий процесс идёт по следующему плану: впуск; сжатие; сгорание; расширение и выпуск.

Принципы работы ДВС

— Принцип работы двухтактного двигателя

Когда происходит запуск двигателя, поршень, увлекаемый поворотом коленчатого вала, приходит в движение. Как только он достигает своей нижней мёртвой точки (НМТ) и переходит к движению вверх, в камеру сгорания цилиндра подаётся топливно-воздушную смесь.

В своём движении вверх поршень сжимает её. В момент достижения поршнем его верхней мёртвой точки (ВМТ) искра от свечи электронного зажигания воспламеняет топливно-воздушную смесь. Моментально расширяясь, пары горящего топлива стремительно толкают поршень обратно к нижней мёртвой точке.

В это время открывается выпускной клапан, через который раскалённые выхлопные газы удаляются из камеры сгорания. Снова пройдя НМТ, поршень возобновляет своё движение к ВМТ. За это время коленчатый вал совершает один оборот.

При новом движении поршня опять открывается канал впуска топливно-воздушной смеси, которая замещает весь объём вышедших отработанных газов, и весь процесс повторяется заново. Ввиду того, что работа поршня в подобных моторах ограничивается двумя тактами, он совершает гораздо меньшее, чем в четырёхтактном двигателе, количество движений за определённую единицу времени. Минимизируются потери на трение. Однако выделяется большая тепловая энергия, и двухтактные двигатели быстрей и сильнее греются.

В двухтактных двигателях поршень заменяет собой клапанный механизм газораспределения, в ходе своего движения в определённые моменты открывая и закрывая рабочие отверстия впуска и выпуска в цилиндре. Худший, по сравнению с четырёхтактным двигателем, газообмен является главным недостатком двухтактной системы ДВС. В момент удаления выхлопных газов теряется определённый процент не только рабочего вещества, но и мощности.

Сферами практического применения двухтактных двигателей внутреннего сгорания стали мопеды и мотороллеры; лодочные моторы, газонокосилки, бензопилы и т.п. маломощная техника.

Данных недостатков лишены четырёхтактные ДВС, которые, в различных вариантах, и устанавливаются на практически все современные автомобили, трактора и прочую технику. В них впуск/ выпуск горючей смеси/выхлопных газов осуществляются в виде отдельных рабочих процессов, а не совмещены со сжатием и расширением, как в двухтактных. При помощи газораспределительного механизма обеспечивается механическая синхронность работы впускных и выпускных клапанов с оборотами коленвала. В четырёхтактном двигателе впрыск топливно-воздушной смеси происходит только после полного удаления отработанных газов и закрытия выпускных клапанов.

Процесс работы двигателя внутреннего сгорания

Каждый такт работы составляет один ход поршня в пределах от верхней до нижней мёртвых точек. При этом двигатель проходит через следующие фазы работы:

• Такт первый, впуск . Поршень совершает движение от верхней к нижней мёртвой точке. В это время внутри цилиндра возникает разряжение, открывается впускной клапан и поступает топливно-воздушная смесь. В завершение впуска давление в полости цилиндра составляет в пределах от 0,07 до 0,095 Мпа; температура — от 80 до 120 градусов Цельсия.
• Такт второй, сжатие . При движении поршня от нижней к верхней мёртвой точке и закрытых впускном и выпускном клапане происходит сжатие горючей смеси в полости цилиндра. Этот процесс сопровождается повышением давления до 1,2-1,7 Мпа, а температуры — до 300-400 градусов Цельсия.
• Такт третий, расширение . Топливно-воздушная смесь воспламеняется. Это сопровождается выделением значительного количества тепловой энергии. Температура в полости цилиндра резко возрастает до 2,5 тысяч градусов по Цельсию. Под давлением поршень быстро движется к своей нижней мёртвой точке. Показатель давления при этом составляет от 4 до 6 Мпа.
• Такт четвёртый, выпуск . Во время обратного движения поршня к верхней мёртвой точке открывается выпускной клапан, через который выхлопные газы выталкиваются из цилиндра в выпускной трубопровод, а затем и в окружающую среду. Показатели давление в завершающей стадии цикла составляют 0,1-0,12 Мпа; температуры — 600-900 градусов по Цельсию.

Вспомогательные системы двигателя внутреннего сгорания

Система зажигания является частью электрооборудования машины и предназначена для обеспечения искры , воспламеняющей топливно-воздушную смесь в рабочей камере цилиндра. Составными частями системы зажигания являются:

• Источник питания . Во время запуска двигателя таковым является аккумуляторная батарея, а во время его работы — генератор.
• Включатель, или замок зажигания . Это ранее механическое, а в последние годы всё чаще электрическое контактное устройство для подачи электронапряжения.
• Накопитель энергии . Катушка, или автотрансформатор — узел, предназначенный для накопления и преобразования энергии, достаточной для возникновения нужного разряда между электродами свечи зажигания.
• Распределитель зажигания (трамблёр) . Устройство, предназначенное для распределения импульса высокого напряжения по проводам, ведущим к свечам каждого из цилиндров.

Система зажигания ДВС

— Впускная система

Система впуска ДВС предназначена для бесперебойной подачи в мотор атмосферного воздуха, для его смешивания с топливом и приготовления горючей смеси. Следует отметить, что в карбюраторных двигателях прошлого впускная система состоит из воздуховода и воздушного фильтра. И всё. В состав впускной системы современных автомобилей, тракторов и прочей техники входят:

• Воздухозаборник . Представляет собою патрубок удобной для каждого конкретного двигателя формы. Через него атмосферный воздух всасывается внутрь двигателя, посредством разницы в показателях давления в атмосфере и в двигателе, где при движении поршней возникает разрежение.
• Воздушный фильтр . Это расходный материал, предназначенный для очистки поступающего в мотор воздуха от пыли и твёрдых частиц, их задержки на фильтре.
• Дроссельная заслонка . Воздушный клапан, предназначенный для регулирования подачи нужного количества воздуха. Механически она активируется нажатием на педаль газа, а в современной технике — при помощи электроники.
• Впускной коллектор . Распределяет поток воздуха по цилиндрам мотора. Для придания воздушному потоку нужного распределения используются специальные впускные заслонки и вакуумный усилитель.

Топливная система, или система питания ДВС, «отвечает» за бесперебойную подачу горючего для образования топливно-воздушной смеси. В состав топливной системы входят:

• Топливный бак — ёмкость для хранения бензина или дизтоплива, с устройством для забора горючего (насосом).
• Топливопроводы — комплекс трубок и шлангов, по которым к двигателю поступает его «пища».
• Устройство смесеобразования, то есть карбюратор или инжектор — специальный механизм для приготовления топливно-воздушной смеси и её впрыска в ДВС.
• Электронный блок управления (ЭБУ) смесеобразованием и впрыском — в инжекторных двигателях это устройство «отвечает» за синхронную и эффективную работу по образованию и подаче горючей смеси в мотор.
• Топливный насос — электрическое устройство для нагнетания бензина или солярки в топливопровод.
• Топливный фильтр — расходный материал для дополнительной очистки топлива в процессе его транспортировки от бака к мотору.

Схема топливной системы ДВС

— Система смазки

Предназначение системы смазки ДВС — уменьшение силы трения и её разрушительного воздействия на детали; отведение части излишнего тепла ; удаление продуктов нагара и износа ; защита металла от коррозии . Система смазки ДВС включает в себя:

• Поддон картера — резервуар для хранения моторного масла. Уровень масла в поддоне контролируется не только специальным щупом, но и датчиком.
• Масляный насос — качает масло из поддона и подаёт его к нужным деталям двигателя через специальные просверленные каналы-«магистрали». Под действием силы тяжести масло стекает со смазанных деталей вниз, обратно в поддон картера, накапливается там, и цикл смазки повторяется снова.
• Масляный фильтр задерживает и удаляет из моторного масла твёрдые частицы, образующиеся из нагара и продуктов износа деталей. Фильтрующий элемент всегда меняется на новый вместе с каждой заменой моторного масла.
• Масляный радиатор предназначен для охлаждения моторного масла, с помощью жидкости из системы охлаждения двигателя.

Выхлопная система ДВС служит для удаления отработанных газов и уменьшения шумности работы мотора. В современной технике выхлопная система состоит из следующих деталей (по порядку выхода отработанных газов из мотора):

• Выпускной коллектор. Это система труб из жаропрочного чугуна, которая принимает раскалённые отработанные газы, гасит их первичный колебательный процесс и отправляет далее, в приёмную трубу.
• Приёмная труба — изогнутый газоотвод из огнестойкого металла, в народе именуемый «штанами».
• Резонатор , или, говоря народным языком, «банка» глушителя — ёмкость, в которой происходит разделение выхлопных газов и снижение их скорости.
• Катализатор — устройство, предназначенное для очистки выхлопных газов и их нейтрадизации.
• Глушитель — ёмкость с комплексом специальных перегородок, предназначенных для многократного изменения направления движения потока газов и, соответственно, их шумности.

Выхлопная система ДВС

— Система охлаждения

Если на мопедах, мотороллерах и недорогих мотоциклах до сих пор применяется воздушная система охлаждения двигателя — встречным потоком воздуха, то для более мощной техники её, разумеется, недостаточно. Здесь работает жидкостная система охлаждения, предназначенная для забирания излишнего тепла у мотора и снижения тепловых нагрузок на его детали.

• Радиатор системы охлаждения служит для отдачи избыточного тепла в окружающую среду. Он состоит из большого количества изогнутых аллюминиевых трубок, с рёбрами для дополнительной теплоотдачи.
• Вентилятор предназначен для усиления охлаждающего эффекта на радиатор от встречного потока воздуха.
• Водяной насос (помпа) — «гоняет» охлаждающую жидкость по «малому» и «большому» кругам, обеспечивая её циркуляцию через двигатель и радиатор.
• Термостат — специальный клапан, обеспечивающий оптимальную температуру охлаждающей жидкости путём запуска её по «малому кругу», минуя радиатор (при холодном двигателе) и по «большому кругу», через радиатор — при прогретом двигателе.

Слаженная работа данных вспомогательных систем обеспечивает максимальную отдачу от двигателя внутреннего сгорания и его надёжность.

В заключение необходимо отметить, что в обозримом будущем не предвидится появления достойных конкурентов двигателю внутреннего сгорания. Есть все основания утверждать, что в своём современном, усовершенствованном виде, он ещё несколько десятилетий останется господствующим видом мотора во всех отраслях мировой экономики.

Схема работы двс

Устройство и принцип работы двигателя внутреннего сгорания

Двигатель внутреннего сгорания (ДВС) – это самый распространенный тип двигателя из всех, которые устанавливаются в настоящее время на автомобили. Несмотря на то, что современный двигатель внутреннего сгорания состоит из тысячи частей, принцип его работы весьма прост. В рамках данной статьи мы рассмотрим устройство и принцип работы ДВС.

В каждом двигателе внутреннего сгорания есть цилиндр и поршень. Именно внутри цилиндра ДВС происходит преобразование тепловой энергии, выделяемой при сжигании топлива, в энергию механическую, способную заставить наш автомобиль двигаться. Этот процесс повторяется с частотой несколько сотен раз в минуту, что обеспечивает непрерывное вращение выходящего из двигателя коленчатого вала.

Принцип работы четырёхтактного двигателя внутреннего сгорания

В подавляющем большинстве легковых автомобилей устанавливают четырехтактные двигатели внутреннего сгорания, поэтому мы и берём его за основу. Чтобы лучше понять принцип устройства бензинового ДВС, предлагаем вам взглянуть на рисунок:

Устройство двигателя внутреннего сгорания

Топливно-воздушная смесь, попадая через впускной клапан в камеру сгорания (такт первый – впуск), сжимается (такт второй – сжатие) и воспламеняется от искры свечи зажигания. При сжигании топлива, под воздействием высокой температуры в цилиндре двигателя образуется избыточное давление, заставляющее поршень двигаться вниз к так называемой нижней мертвой точке (НМТ), совершая при этом такт третий – рабочий ход. Перемещаясь во время рабочего хода вниз, с помощью шатуна, поршень приводит во вращение коленчатый вал. Затем, перемещаясь от НМТ к верхней мертвой точке (ВМТ) поршень выталкивает отработанные газы через выпускной клапан в выхлопную систему автомобиля – это четвертый такт (выпуск) работы двигателя внутреннего сгорания.

Давайте ещё раз повторим определения, а затем посмотрим это видео.

Такт – это процесс, происходящий в цилиндре двигателя за один ход поршня. Совокупность тактов, повторяющихся в строгой последовательности и с определенной периодичностью, обычно называют рабочим циклом, в данном случае, двигателя внутреннего сгорания.

1. Такт первый — ВПУСК. Поршень перемещается от ВМТ к НМТ, при этом возникает разряжение и полость цилиндра ДВС заполняется горючей смесью через открытый впускной клапан. Смесь, попадая в камеру сгорания, смешивается с остатками отработавших газов. В конце впуска давление в цилиндре составляет 0,07–0,095 МПа, а температура 80-120 ºС.
2. Такт второй – СЖАТИЕ. Поршень движется к ВМТ, оба клапана закрыты, рабочая смесь в цилиндре сжимается, а сжатие сопровождается повышением давления (1,2–1,7 МПа) и температуры (300-400 ºС).
3. Такт третий – РАСШИРЕНИЕ. При воспламенении рабочей смеси в цилиндре ДВС выделяется значительное количество теплоты, резко увеличивается температура (до 2500 градусов по Цельсию). Под давлением поршень перемещается к НМТ. Давление равно 4–6 МПа.
4. Такт четвертый – ВЫПУСК. Поршень стремится к ВМТ через открытый выпускной клапан, отработавшие газы выталкиваются в выпускной трубопровод, а затем в окружающую среду. Давление в конце цикла: 0,1–0,12 МПа, температура 600-900 ºС.

И так, вы смогли убедиться, что двигатель внутреннего сгорания устроен не очень сложно. Как говорится, все гениальное – просто. А для большей наглядности рекомендуем посмотреть видео, на котором также очень хорошо показан принцип работы ДВС.

Видео: как устроен двигатель внутреннего сгорания

Устройство двигателя. Принцип работы ДВС

Практически все современные автомобили оснащены двигателем внутреннего сгорания, имеющим аббревиатуру ДВС. Несмотря на постоянный прогресс и сегодняшнее стремление автомобильных концернов отказаться от моторов, работающих на нефтепродуктах в пользу более экологичной электроэнергии, львиная доля машин ездит на бензине или дизельном топливе.

Основными принципом ДВС является то, что топливная смесь воспламеняется непосредственно внутри агрегата, а не вне его (как, к примеру, в тепловозах или устаревших паровозах). Такой способ имеет относительно большой коэффициент полезного действия. К тому же, если говорить об альтернативных моторах на электрической тяге, то двигатели внутреннего сгорания обладает рядом неоспоримых преимуществ.

• большой запас хода на одном баке;
• быстрая заправка;
• согласно прогнозам, уже через несколько лет энергосистемы развитых стран не будут в силах погасить потребность в электроэнергии из-за большого количества электрокаров, что может привести к коллапсу.

Непосредственно ДВС отличаются по своему устройству. Все моторы можно разделить на несколько самых популярных категорий в зависимости от принципа работы:

Наиболее распространенная категория. Работает на главных продуктах нефтепереработки. Основным элементом в таком моторе является цилиндро-поршневая группа или ЦПГ, куда входит: коленвал, шатун, поршень, поршневые кольца и сложный газораспределительный механизм, который обеспечивает своевременное наполнение и продувку цилиндра.

Бензиновые двигатели внутреннего сгорания подразделяются на два типа в зависимости от системы питания:

1. карбюраторные. Устаревшая в условиях современной реальности модель. Здесь формирование топливно-воздушной смеси осуществляется в карбюраторе, а пропорцию воздуха и бензина определяет набор жиклеров. После этого карбюратор подает ТВС в камеру сгорания. Недостатками такого принципа питания является повышенное потребление топлива и прихотливость всей системы. К тому же она сильно зависит от погоды, температуры и прочих условий.
2. инжекторные или впрысковые. Принципы работы двигателя с инжектором кардинально противоположны. Здесь смесь впрыскивается непосредственно во впускной коллектор через форсунки, а затем разбавляется нужным количеством воздуха. За исправную работу отвечает электронный блок управления, который самостоятельно высчитывает нужные пропорции.

Устройство двигателя, работающего на дизеле, кардинально отличается от бензинового агрегата. Поджог смеси здесь происходит не благодаря свечам зажигания, дающим искру в определенный момент, а из-за высокой степени сжатия в камере сгорания. Данная технология имеет свои плюсы (больший КПД, меньшие потери мощности из-за большой высоты над уровнем моря, высокий крутящий момент) и минусы (прихотливость ТНВД к качеству топлива, большие выбросы СО2 и сажи).

Данный агрегат имеет поршень в виде ротора и три камеры сгорания, к каждой из которых подведена свеча зажигания. Теоретически ротор, движущийся по планетарной траектории, каждый такт совершает рабочий ход. Это позволяет существенно повысить КПД и увеличить мощность двигателя внутреннего сгорания. На практике это сказывается гораздо меньшим ресурсом. На сегодняшний день только автомобильная компания Mazda делает такие агрегаты.

Принцип работы ДВС такого типа заключается в том, что тепловая энергия переходит в механическую, а сам процесс обеспечивает вращение ротора, приводящего в движения вал турбины. Подобные технологии используются в авиационном строительстве.

Любой поршневой ДВС (самые распространенные в современных реалиях) имеет обязательный набор деталей. К таким частям относится:

1. Блок цилиндров, внутри которого двигаются поршни и происходит сам процесс;
2. ЦПГ: цилиндр, поршни, поршневые кольца;
3. Кривошипно-шатунный механизм. К нему относится коленвал, шатун, «пальцы» и стопорные кольца;
4. ГРМ. Механизм с клапанами, распределительными валами или «лепестками» (для 2-х тактных двигателей), который обеспечивает корректную подачу топлива в нужный момент;
5. Cистемы впуска. О них говорилось выше – к ней относятся карбюраторы, воздушные фильтры, инжекторы, топливный насос, форсунки;
6. Системы выпуска. Удаляет отработанные газы из камеры сгорания, а также снижает шумность выхлопа;

В зависимости от своего устройства, двигатели можно разделить на четырехтактные и двухтактные. Такт – есть движение поршня от своего нижнего положения (мертвая точка НМТ) до верхнего положения (мертвая точка ВМТ). За один цикл двигатель успевает наполнить камеры сгорания топливом, сжать и поджечь его, а также очистить их. Современные ДВС делают это за два или четыре такта.

Особенностью такого мотора стало то, что весь рабочий цикл происходит всего за два движения поршня. При движении вверх создается разреженное давление, которое засасывает топливную смесь в камеру сгорания. Вблизи ВМТ поршень перекрывает впускной канал, а свеча зажигания поджигает топливо. Вторым тактом следует рабочий ход и продувка. Выпускной канал открывается после прохождения части пути вниз и обеспечивает выход отработанных газов. После этого процесс возобновляется по новой.

Теоретически, преимуществом такого мотора более высокая удельная мощность. Это логично, ведь сгорание топлива и рабочий такт происходит в два раза чаще. Соответственно, мощность такого двигателя может быть в два раза больше. Но эта конструкция имеет массу проблем. Из-за больших потерь при продувке, большого расхода топлива, а также сложностей в расчетах и «норовистой» работе двигателя, эта технология сегодня используется только на малокубатурной технике.

Интересно, что полвека назад активно велись разработки дизельного двухтактного ДВС. Процесс работы практически не отличался от бензинового аналога. Однако, несмотря на преимущества такого мотора, от него отказались из-за ряда недостатков.

Основным минусом стал огромный перерасход масла. Из-за комбинированной системы смазки топливо попадало в камеру сгорания вместе с маслом, которое потом попросту выгорало или удалялось через выпускную систему. Большие тепловые нагрузки также требовали более громоздкой системы охлаждения, что увеличивало габариты мотора. Третьим минусом стал большой расход воздуха, который вел к преждевременному износу воздушных фильтров.

Мотор, где рабочий цикл занимает четыре хода поршня, называется четырехтактным двигателем.

1. Первый такт – впуск. Поршень двигается из верхней мертвой точки. В этот момент ГРМ открывает впускной клапан, через который топливно-воздушная смесь поступает в камеру сгорания. В случае с карбюраторными агрегатами поступление может осуществляться за счет разрежения, а инжекторные двигателя впрыскивают топливо под давлением.
2. Второй такт – сжатие. Далее поршень движется из нижней мертвой точки вверх. К этому моменту впускной клапан закрыт, а смесь постепенно сжимается в полости камеры сгорания. Рабочая температура поднимается до отметки 400 градусов.
3. Третий такт – рабочий ход поршня. В ВМТ свеча зажигания (или большая степень сжатия, если речь идет о дизеле) поджигает топливо и толкает поршень с коленчатым валом вниз. Это основной такт во всем цикле работы двигателя.
4. Четвертый такт – выпуск. Поршень снова движется вверх, выпускной клапан открывается, а из камеры сгорания удаляются отработанные газы.

Независимо от того, из чего состоит двигатель, у него должны быть вспомогательные системы, которые способны обеспечить его исправную работу. К примеру, клапаны должны открываться в нужное время, в камеры поступать нужное количество топлива в определенной пропорции, вовремя подаваться искра и т.д. Ниже рассмотрены основные части, способствующие корректной работе.

Эта система отвечает за электрическую часть в вопросе воспламенения топлива. К основным элементам относится:

• Элемент питания. Основным источником питания является аккумулятор. Он обеспечивает вращение стартера на выключенном двигателе. После этого в работу включается генератор, который питает двигатель, а также подзаряжает саму аккумуляторную батарею через реле зарядки.
• Катушка зажигания. Устройство, которое передает одномоментный заряд непосредственно на свечу зажигания. В современных автомобилях количество катушек равносильно количеству цилиндров, которые работают в двигателе.
• Коммутатор или распределитель зажигания. Специальной «умное» электронное устройство, которое определяет момент подачи искры.
• Свеча зажигания. Важный элемент в бензиновом ДВС, который обеспечивает своевременное воспламенение топливно-воздушной смеси. Продвинутые двигатели имеют по две свечи на цилиндр.

Смесь должна вовремя поступать в камеры сгорания. За этот процесс отвечает впускная система. К ней относится:

• Воздухозаборник. Патрубок, специально выведенный в место, недоступное для воды, пыли или грязи. Через него осуществляется забор воздуха, который потом попадает в двигатель;
• Воздушный фильтр. Сменная деталь, которая обеспечивает очистку воздуха от грязи и исключает попадание посторонних материалов в камеру сгорания. Как правило, современные автомобили обладают сменными фильтрами из плотной бумаги или промасленного поролона. На более архаичных моторах встречаются масляные воздушные фильтры.
• Дроссель. Специальная заслонка, которая регулирует количество воздуха, попадающего в впускной коллектор. На современной технике действует посредством электроники. Сначала водитель нажимает на педаль газа, а потом электронная система обрабатывает сигнал и следует команде.
• Впускной коллектор. Патрубок, который распределяет топливно-воздушную смесь по различным цилиндрам. Вспомогательными элементами в этой системе являются впускные заслонки и усилители.

Принцип работы любого ДВС подразумевает своевременное поступление топлива и ее бесперебойную подачу. В комплекс также входит несколько основных элементов:

• Топливный бак. Резервуар, где хранится топливо. Как правило, располагается в максимально безопасном месте, вдали от мотора и сделан из негорючего материала (ударопрочный пластик). В нижней его части установлен бензонасос, который осуществляет забор топлива.
• Топливопровод. Система шлангов, ведущая от топливного бака непосредственно к двигателю внутреннего сгорания.
• Прибор образования смеси. Устройство, где смешиваются топливо и воздух. Об этом пункте уже упоминалось выше – за эту функцию может отвечать карбюратор или инжектор. Основным требованием является синхронная и своевременная подача.
• Головное устройство в инжекторных двигателях, которое определяет качество, количество и пропорции образования смеси.

В ходе того, как работает двигатель внутреннего сгорания, образуются выхлопные газы, которые необходимо выводить из мотора. Для правильной работы эта система обязана иметь следующие элементы:

• Выпускной коллектор. Устройство из тугоплавкого металла с высокой устойчивостью к температурам. Именно в него первоначально поступают выхлопные газы из двигателя.
• Приемная труба или штаны. Деталь, обеспечивающая транспортировку выхлопных газов далее по тракту.
• Резонатор. Устройство, снижающее скорость движения выхлопных газов и погашение их температуры.
• Катализатор. Предмет для очистки газов от СО2 или сажевых частиц. Здесь же располагается лямда-зонд.
• Глушитель. «Банка», имеющая ряд внутренних элементов, предназначенных для многократного изменения направления выхлопных газов. Это приводит к снижению их шумности.

Работа двигателя внутреннего сгорания будет совсем недолгой, если детали не будут обеспечиваться смазкой. Во всей технике используется специальное высокотемпературное масло, обладающее собственными характеристиками вязкости в зависимости от режимов эксплуатации мотора. Ко всему, масло предотвращает перегрев, обеспечивает удаление нагара и появление коррозии.

Для поддержания исправности системы предназначены следующие элементы:

• Поддон картера. Именно сюда заливается масло. Это основной резервуар для хранения. Контролировать уровень можно при помощи специального щупа.
•  Масляный насос. Находится вблизи нижней точки поддона. Обеспечивает циркуляцию жидкости по всему мотору через специальные каналы и его возвращение обратно в картер.
•  Масляный фильтр. Гарантирует очистку жидкости от пыли, металлической стружки и прочих абразивных веществ, попадающих в масло.
•  Радиатор. Обеспечивает эффективное охлаждение до положенных температур.

Еще один элемент, который необходим для мощных двигателей внутреннего сгорания. Он обеспечивает охлаждение деталей и исключает возможность перегрева. Состоит из следующих деталей:

• Радиатор. Специальный элемент, имеющий «сотовую» структуру. Является отличным теплообменником и эффективно отдает тепло, гарантируя охлаждение антифриза.
• Вентилятор. Дополнительный элемент, дующий на радиатор. Включается тогда, когда естественный поток набегающего воздуха уже не может обеспечить эффективное отведение тепла.
• Помпа. Насос, который помогает жидкости циркулировать по большому или малому кругу системы (в зависимости от ситуации).
• Термостат. Клапан, который открывает заслонку, пуская жидкость по нужному кругу. Работает совместно с датчиком температуры движка и охлаждающей жидкости.

Первый двигатель внутреннего сгорания появился еще очень давно – почти полтора столетия назад. С тех пор было сделано огромное количество разных нововведений или интересных технических решений, которые порой меняли вид мотора до неузнаваемости. Но общий принцип работы двигателя внутреннего сгорания оставался прежним. И даже сейчас, в эпоху борьбы за экологию и постоянно ужесточающийся норм по выбросу СО2, электромобили все еще не в силах составить серьезную конкуренцию машинам с ДВС. Бензиновые автомобили и сейчас живее всех живых, а мы живем в золотую эпоху автомобилестроения.

Ну а для тех, кто готов погрузиться в тему еще глубже, у нас есть отличное видео:

Бензиновый двигатель внутреннего сгорания: принцип работы

В основе принципа работы любого двигателя внутреннего сгорания лежит воспламенение небольшого количества топлива, обязательно высокоэнергетического, в небольшом замкнутом пространстве. При этом выделяется большое количество энергии, в виде теплового расширения нагретых газов. Так как давление под поршнем равно нормальному атмосферному, а компрессия в цилиндре намного превышает его, то под действием разницы давлений поршень совершает движение.

Бензиновый двигатель внутреннего сгорания: принцип работы

Для того чтобы двигатель внутреннего сгорания постоянно производил полезную механическую энергию, камеру сгорания цилиндра необходимо циклично заполнять новыми дозами воздушно-топливной смеси. В результате, поршень приводит в действие коленчатый вал, который и придает движение колесам автомобиля.

Двигатели почти всех современных автомобилей являются четырёхтактными по своему циклу работы, и энергия, полученная от сжигания бензина, почти полностью преобразовывается в полезную. Цикл Отто, так называется подобный принцип, по имени Николауса Отто, изобретателя двигателя внутреннего сгорания (1867 год).

Схема работы бензинового двигателя внутреннего сгорания:

— такт впуска;

— такт сжатия;

— рабочий такт;

— такт выпуска.

Главным элементом двигателя внутреннего сгорания является поршень, который связан шатуном с коленчатым валом. Так называемый, кривошипно-шатунный механизм, преобразующий прямолинейное возвратно-поступательное движение поршня в радиальное движение коленвала.

Ниже более подробно расписан рабочий цикл бензинового двигателя:

1. Такт впуска

Поршень опускается из верхней крайней точки в нижнюю крайнюю точку, при этом кулачки распределительного вала открывают впускной клапан, и через него воздушно-топливная смесь поступает из карбюратора в камеру сгорания цилиндра. Когда поршень доходит до нижней мертвой точки, впускной клапан закрывается.

2. Такт сжатия

Поршень возвращается из нижней мертвой точки в верхнюю, сжимая топливную смесь. При этом существенно увеличивается температура смеси. Когда поршень доходит до верхней крайней точки, свеча зажигания воспламеняет сжатую рабочую смесь.

3. Рабочий такт

Воспламененная горючая смесь сгорает при высокой температуре, образовавшиеся газы моментально расширяются и толкают поршень вниз. Впускной и выпускной клапаны, во время этого такта, закрыты.

4. Такт выпуска

Коленвал продолжает вращаться по инерции, поршень идет в верхнюю мертвую точку. В то же время открывается клапан выпуска, и поршень вытесняет отработанные газы в выхлопную трубу. Когда он достигает верхней крайней точки, выпуск закрывается.

Следующий такт необязательно должен начинаться после окончания предыдущего. Такая ситуация, когда одновременно открыты оба клапана (впуска и выпуска), называется перекрытием клапанов. Это необходимо для эффективного наполнения цилиндра воздушно-топливным соединением, а также для более результативной очистки цилиндров от выхлопных газов. После этого рабочий цикл повторяется.

Отличительной особенностью двигателя внутреннего сгорания является то, что поршень двигается прямолинейно, а движение, осуществляющееся при сгорании топливной смеси, — вращательное. Линейный ход поршней преобразовывается в поворотное движение, необходимое для работы колес автомобиля, при помощи коленчатого вала.

Ниже рассмотрены основные элементы двигателя, которые принимают участие в преобразовании тепловой энергии в механическую.

1. Свеча зажигания

Искровая свеча вырабатывает электрическую искру, которая воспламеняет воздушно-топливную смесь. Для равномерной и бесперебойной работы поршня искра должна появляться в заданный момент времени.

2. Клапаны

Выпускные и впускные клапаны закрываются и открываются в заданный момент, впуская воздух в цилиндр и выпуская отработанные газы. Во время процесса горения топливной смеси оба клапана закрыты. Клапан выпуска открывается до достижения поршня крайней нижней точки и остается открытым до прохождения поршня к верхней крайней точке. К этому моменту впускной уже будет открыт.

3. Поршень

Образующиеся во время сгорания топливной смеси горячие газы выдавливают поршень, передавая энергию через шатун и палец коленвалу. Для сохранения компрессии в цилиндрах на поршень устанавливаются уплотняющие кольца, изготовленные из высокопрочного чугуна. Для повышения износостойкости поршневые кольца покрываются тонким слоем пористого хрома. К основным характеристикам колец относятся следующие показатели: высота, наружный диаметр, радиальная толщина, форма разреза в стыке и упругость. Внешний диаметр поршневого кольца должен соответствовать внутреннему диаметру цилиндра. В настоящее время применяются узкие кольца (высотой — 1,5-2 мм) и широкие (высотой — 2,5-3 мм). Первые более надежны при частом движении поршня. Радиальная толщина увеличивается с возрастанием диаметра цилиндра. Износ поршневых колец происходит, в среднем, через каждые 3 тысячи километров пробега.

4. Шатун

Шатун соединяет коленчатый вал с поршнем. Вращение шатуна является двухсторонним, это нужно для того, чтобы его угол мог изменяться в зависимости от местоположения поршня, обеспечивая движение коленвала. Обычно шатуны бывают стальными, иногда — алюминиевыми.

5. Коленчатый вал

Поворот коленчатого вала осуществляется вследствие вертикального хода поршня. Коленвал приводит в движение колеса автомобиля.

Современные двигатели внутреннего сгорания делятся на два типа: карбюраторные и инжекторные.

В карбюраторном двигателе процесс приготовления воздушно-топливной смеси происходит в специальном устройстве — карбюраторе. В нем, используя аэродинамическую силу, горючее смешивается с воздушным потоком, засасываемым двигателем.

В инжекторном типе двигателя топливо впрыскивается под давлением в поток воздуха при помощи специальных форсунок. Дозировка горючего происходит при помощи электронного блока управления, который открывает форсунку электрическими импульсами. В двигателях устаревшей конструкции, этот процесс происходит с использованием специфической механической системы. Последний тип почти полностью вытеснил устаревшие карбюраторные силовые агрегаты. Это произошло из-за современных экологических стандартов, которые устанавливают высокие нормы чистоты выхлопных газов. Что повлекло за собой внедрение новых эффективных нейтрализаторов выхлопа (каталитических конвертеров или катализаторов). Такие системы нейтрализации требуют постоянного состава отработанных газов, который могут обеспечить только инжекторные системы впрыска топлива, контролируемые электронным блоком управления. Нормальная работа катализатора обеспечивается исключительно при соблюдении стабильного состава выхлопных газов. Необходимостью этого является то, что он требует содержания определенных пропорций кислорода в отработанных газах. Для соблюдения подобных условий в таких системах катализации обязательно устанавливается кислородный датчик (лямбда-зонд), который анализирует процент содержания кислорода в выхлопных газах и контролирует точность пропорций оксида азота, несгоревших остатков топлива и углеводородов.

Основными вспомогательными системами являются:

Система зажигания. Отвечает за поджигание топливной смеси в нужный момент. Она бывает контактной, бесконтактной и микропроцессорной. Система контактного типа состоит из распределителя-прерывателя, катушки, выключателя зажигания и свечей. Бесконтактная система аналогична предыдущей, только вместо прерывателя стоит индукционный датчик. Управление системой зажигания микропроцессорного типа осуществляется специальным компьютерным блоком, в ее состав входит датчик положения коленвала, коммутатор, блок управления зажиганием, катушки, датчик температуры двигателя и свечи. В двигателях с инжекторной системой к ней добавляется еще датчик положения дроссельной заслонки и термоанемометрический датчик массового расхода воздуха.

Система запуска двигателя. Состоит из специального электромотора (стартера), подключенного к аккумулятору, или механического стартера, использующего физические усилия человека. Применение этой системы объясняется тем, что для запуска рабочего цикла двигателя необходимо, чтобы коленчатый вал произвел хотя бы один оборот.

Система выпуска выхлопных газов. Обеспечивает своевременное удаление продуктов горения топливной смеси из цилиндров. Включает в себя выпускной коллектор, катализатор и глушитель.

Система приготовления воздушно-топливной смеси. Предназначена для приготовления и впрыска смеси горючего с воздухом, в камеру сгорания цилиндров двигателя. Может быть карбюраторной или инжекторной.

Система охлаждения. Современная система состоит из вентилятора, радиатора, термостата, расширительного бачка, жидкостного насоса, датчика температуры, рубашки и головки охлаждения блока цилиндров. Предназначена для создания и поддержания приемлемого температурного режима работы ДВС. Обеспечивает отвод тепла от цилиндров клапанной системы и поршневой группы. Может быть воздушной, жидкостной или гибридной.

Система смазки. Состоит из масляного фильтра, маслонасоса с маслоприемником, каналов в блоке и головках цилиндров для впрыска масла под высоким давлением, поддона картера. Предназначена для подачи автомобильного масла с целью уменьшения трения и охлаждения, к взаимодействующим деталям двигателя. Также циркуляция масла смывает нагар и продукты механического износа.

Источник: Авто Релиз.ру.

При копирвании информации гиперссылка на сайт AutoRelease.ru обязательна.

Двигатель внутреннего сгорания: устройство, принцип работы

Современный двигатель внутреннего сгорания далеко ушел от своих прародителей. Он стал крупнее, мощнее, экологичнее, но при этом принцип работы, устройство двигателя автомобиля, а также основные его элементы остались неизменными.

Двигатели внутреннего сгорания, массово применяемые на автомобилях, относятся к типу поршневых. Название свое этот тип ДВС получил благодаря принципу работы. Внутри двигателя находится рабочая камера, называемая цилиндром. В ней сгорает рабочая смесь. При сгорании смеси топлива и воздуха в камере увеличивается давление, которое воспринимает поршень. Перемещаясь, поршень преобразует полученную энергию в механическую работу.

Как устроен ДВС

Первые поршневые моторы имели лишь один цилиндр небольшого диаметра. В процессе развития для увеличения мощности сначала увеличивали диаметр цилиндра, а потом и их количество. Постепенно двигатели внутреннего сгорания приняли привычный нам вид. Мотор современного автомобиля может иметь до 12 цилиндров.

Современный ДВС состоит из нескольких механизмов и вспомогательных систем, которые для удобства восприятия группируют следующим образом:

1. КШМ — кривошипно-шатунный механизм.
2. ГРМ   — механизм регулировки фаз газораспределения.
3. Система смазки.
4. Система охлаждения.
5. Система подачи топлива.
6. Выхлопная система.

Также к системам ДВС относятся электрические системы пуска и управления двигателем.

КШМ — основной механизм поршневого мотора. Он выполняет главную работу — преобразует тепловую энергию в механическую. Состоит механизм из следующих частей:

• Блок цилиндров.
• Головка блока цилиндров.
• Поршни с пальцами, кольцами и шатунами.
• Коленчатый вал с маховиком.

ГРМ — газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:

• Распределительный вал.
• Впускные и выпускные клапаны с пружинами и направляющими втулками.
• Детали привода клапанов.
• Элементы привода ГРМ.

ГРМ приводится от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их

В зависимости от конструкции и количества клапанов на двигатель может быть установлен один или два распределительных вала на каждый ряд цилиндров. При двухвальной системе каждый вал отвечает за работу своего ряда клапанов — впускных или выпускных. Одновальная конструкция имеет английское название SOHC (Single OverHead Camshaft). Систему с двумя валами называют DOHC (Double Overhead Camshaft).

Система охлаждения двигателя

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

• Рубашка охлаждения двигателя
• Насос (помпа)
• Термостат
• Радиатор
• Вентилятор
• Расширительный бачок

Рубашку охлаждения двигателей внутреннего сгорания образуют полости внутри БЦ и ГБЦ, по которым циркулирует охлаждающая жидкость. Она отбирает избыточное тепло у деталей двигателя и относит его к радиатору. Циркуляцию обеспечивает насос, привод которого осуществляется с помощью ремня от коленчатого вала.

Термостат обеспечивает необходимый температурный режим двигателя автомобиля, перенаправляя поток жидкости в радиатор либо в обход него. Радиатор, в свою очередь, призван охлаждать нагретую жидкость. Вентилятор усиливает набегающий поток воздуха, тем самым увеличивая эффективность охлаждения. Расширительный бачок необходим современным моторам, так как применяемые охлаждающие жидкости сильно расширяются при нагреве и требуют дополнительного объема.

Система смазки ДВС

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

• Масляный картер (поддон).
• Насос подачи масла.
• Масляный фильтр с редукционным клапаном.
• Маслопроводы.
• Масляный щуп (индикатор уровня масла).
• Указатель давления в системе.
• Маслоналивная горловина.

Насос забирает масло из масляного картера и подает его в маслопроводы и каналы, расположенные в БЦ и ГБЦ. По ним масло поступает в места соприкосновения трущихся поверхностей.

Система подачи для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

• Топливный бак.
• Датчик уровня топлива.
• Фильтры очистки топлива — грубой и тонкой.
• Топливные трубопроводы.
• Впускной коллектор.
• Воздушные патрубки.
• Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, но в силу различных физических свойств бензина и дизельного топлива конструкция их имеет существенные различия. Сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом. Детали, обеспечивающие очистку воздуха и поступление его цилиндры — воздушный фильтр и патрубки — тоже относятся к топливной системе.

Система выпуска

Система выпуска предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

• Выпускной коллектор.
• Приемная труба глушителя.
• Резонатор.
• Глушитель.
• Выхлопная труба.

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.

В заключение необходимо упомянуть системы пуска и управления двигателем автомобиля. Они являются важной частью двигателя, но их необходимо рассматривать вместе с электрической системой автомобиля, что выходит за рамки этой статьи, рассматривающей внутреннее устройство двигателя.



Двигатель внутреннего сгорания

ДВС или двигатель внутреннего сгорания — это механизм, который принадлежит к тепловым машинам. Принцип действия двигателя внутреннего сгорания — преобразование тепловой энергии, получаемой от сгорания жидкого топлива, в механическую.

Поршни и шатуны

Простейший ДВС состоит из блока двигателя — чугунной или алюминиевой детали, в которой вырезается рабочий цилиндр. По цилиндру, совершая возвратно-поступательные движения движется поршень. Поршень, как правило, сделан из легкого и прочного сплава, поскольку должен длительное время выдерживать значительные нагрузки и температуры, при этом не разрушаясь и не деформируясь.

С одной стороны поршень соединен с шатуном. Это узел, обеспечивающий связь поршня с коленчатым валом. Представляет из себя цельнолитую деталь со сквозным неразъемным отверстием со стороны поршня и сквозным разъемным кольцом со стороны коленчатого вала. Шатун, соединенный с поршнем называется поршневой группой, поскольку сами по себе они практически бесполезны.

Коленчатый вал

Коленчатый вал — это вторая по массивности деталь двигателя. Представляет собой сложный вал, разбитый на условные сектора, некоторые из которых смещены относительно центра вращения вала. Каждый такой сектор отполирован до зеркальной поверхности и называется шейкой. Каждая шейка коленчатого вала — создана для того, чтобы работать в скользящей паре «шейка — шатун» или «шейка — опорный подшипник». Подшипники, на которых лежит коленвал, как правило скольжения. Он отполирован до зеркального состояния. На противоположной стороне колена, называемого шейкой, обычно делается наплыв для балансировки вала. Такая система называется кривошипно-шатунный механизм (КШМ).

Вал, соединенный с поршнем через шатун, создает жесткую структуру, которая обеспечивает преобразование вращательных движений коленвала в возвратно-поступательные движения поршня в цилиндре и наоборот.

Сверху блок цилиндров закрывается головкой двигателя, в которой находится распределительнй вал, клапана и каналы впуска-выпуска. Распредвал жестко связан с коленвалом посредством цепной или ременной передачи. Распредвал открывает и закрывает впускные и выпускные клапана. Такая конструкция применяется в четырехтактном двигателе Отто. Этот механизм ДВС называется газораспределительный механизм (ГРМ). Он обеспечивает отвод выхлопных газов из цилиндра, впуск топливовоздушной смеси в цилиндр перед тактом сжатия, обеспечивает герметичность камеры во время сжатия и сгорания топливной смеси.

Система запускается с помощью стартера. Стартер представляет собой либо механический привод, например педаль в мопедах и некоторых мотоциклах, или шнур в мотопилах или газонокосилках. В четырехтактных двс используется, как правило электрический стартер, который приводится в движение с помощью аккумуляторной батареи.

Двигатель внутреннего сгорания может быть двух, четырех и даже шести тактным.

Такты ДВС

Каждый такт поршневого двигателя внутреннего сгорания обозначает завершенное действие. Например в двухтактном двигателе тактов два — первый — рабочий, когда топливо засасывается, одновременно с выходом наружу отработанных газов, второй — когда топливо сжимается и происходит его сгорание. В двухтактном двигателя каналы впуска и выпуска входят прямо в цилиндр, но расположены на разному ровне, что позволяет отработанным газам выходить раньше, чем поршень открывает второй, впускной канал.

Четырехтактный двигатель, соответственно, имеет четыре этапа действия.

Первый — поршень идет вниз, при этом открыт впускной клапан открыт — в рабочий объем засасывается порция топливно-воздушной смеси (ТВС).

Второй такт — оба клапана закрыты, поршень идет вверх, сжимая ТВС. Когда поршень доходит до верхней мертвой точки (ВМТ), второй такт заканчивается.

Начинается третий такт — поршень проходит ВМТ, коленвал при этом поворачивается примерно на два-три градуса и происходит запал ТВС путем мощной искры из свечи зажигания. ТВС воспламеняется и начинает расширяться, активно сгорая. Поршень уходит вниз. В нижней мертвой точке НМТ, заканчивается третий такт.

Четвертый такт — поршень идет вверх, открывается выпускной клапан цилиндра — отработанные газы выходят в выхлопной коллектор.

Преимуществом четырехтактного двигателя является высокий коэффициент наполнения во всем диапазоне частот вращения коленчатого вала, низкая чувствительность к падению давления в выпускной системе, возможность управления кривой наполнения путем подбора фаз газораспределения и конструкцией впускной системы. Почти все автомобильные двигатели это четырехтактные поршневые двигатели внутреннего сгорания. Они обладают множеством характеристик – такие как крутящий момент, мощность, степень сжатия, расход топлива, выброс вредных веществ и т. д., которые во многом зависят от их конструктивных особенностей.

Любой ДВС — это по сути насос, который способен черпать энергию из прокачиваемого топлива, сгораемого в нем в процессе прокачки.

Из чего состоит двигатель?

Двигатель внутреннего сгорания (ДВС) — определение в машине?

ДВС – это двигатель внутреннего сгорания, который есть практически в любой современной машине. Конечно, в последнее время в мире появились электрокары, работающие на электрических моторах, но 95 % автомобилей оснащаются ДВС. Что это такое в машине и как это работает? Давайте подробнее рассмотрим данный вопрос.

Принцип

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине.

Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Давайте теперь подробно рассмотрим, что это такое в машине – ДВС.

Теория

Если поместить небольшое количество бензина в закрытое пространство и поджечь его, то он сгорит, освобождая при этом большое количество энергии в виде расширяющегося газа. Если создать цикл таких взрывов (до сотни раз за минуту), то высвобождающуюся энергию можно использовать для движения транспортного средства. Именно это и делают двигатели. Внутри них создается цикл взрывов бензина, и высвобождающаяся энергия заставляет вращаться колеса автомобиля.

Практически все машины на данный момент оснащаются четырехтактными двигателями. Там сгорание топлива осуществляется в 4 этапа:

1. Впуск топливной смеси.
2. Ее сжатие.
3. Сгорание.
4. Выпуск отработанных газов.

Основные элементы двигателя

Ниже на рисунке показана схема расположения элементов в цилиндре. В зависимости от модели двигателя, их может быть 4, 6, 8 и даже больше.

На рисунке обозначены следующие элементы:

• A – распределительный вал.
• B – крышка клапанов.
• C – выпускной клапан. Открывается строго в нужное время для того, чтобы отработанные газы выводились за пределы камеры сгорания.
• D – отверстие для выхода отработанных газов.
• E – головка блока цилиндра.
• F – пространство, заполняемое охлаждающей жидкостью. В процессе работы двигатель сильно нагревается, поэтому его необходимо остудить. Чаще всего для этого используется антифриз.
• G – корпус двигателя.
• H – маслосборник.
• I – поддон.
• J – свеча зажигания. Обеспечивает искру, необходимую для того, чтобы зажечь топливную смесь, находящуюся под давлением.
• K – впускной клапан. Открывается и запускает в камеру сгорания воздушно-топливную смесь.
• L – отверстие для впуска топливной смеси.
• M – сам поршень. Движется вверх-вниз в результате детонации топливной смеси, передавая механическую нагрузку на коленчатый вал.
• O – шатун. Соединительный элемент поршня и коленчатого вала.
• P – коленвал. Вращается в результате движения поршней. Передает усилия на колеса через трансмиссию автомобиля.

Все эти элементы принимают участие в четырехтактном цикле.

Внутренний процесс

Вот что происходит внутри во время работы мотора:

1. Поршень находится в самом верху, в это время открывается клапан для впуска топливной смеси. При этом он передвигается вниз, засасывая топливную смесь, состоящую из бензина и воздуха. Это первый такт. Затем капля бензина смешивается с воздухом (без него бензин не сгорит) и поступает внутрь.
2. Второй такт. Поршень достигает нижней точки, впускной клапан закрывается, и он снова перемещается вверх. При этом топливная смесь сжимается и достигает своего пика, когда поршень находится в самой верхней возможной точке.
3. Когда поршень вверху, и топливная смесь сжата до предела, свеча зажигания испускает искру, в результате чего бензин зажигается. Находясь под сильным давлением, смесь взрывается, толкая поршень обратно вниз. Он соединен с коленвалом через шатун, и при движении вниз от взрыва усилие передается на коленчатый вал, поэтому тот и вращается.
4. Четвертый такт – выпуск отработанных газов. При новом движении поршня вверх открывается выпускной клапан, газы под давлением выходят из камеры сгорания и через выхлопную трубу выбрасываются на улицу.

Этот процесс осуществляется непрерывно во время работы двигателя и происходит во всех блоках цилиндров. После четвертого такта (выпуск отработанных газов) в камеру сгорания поступает новая воздушно-топливная смесь, а затем все повторяется снова. В результате движения всех поршней, которые соединены с коленвалом, последний активно раскручивается. Через трансмиссию осуществляется передача усилий на колеса автомобиля. Практически все модели машин с ДВС работают по этому принципу. Сами двигатели могут отличаться расположением и количеством блоков цилиндров, но сути это не меняет.

Теперь вы знаете, что это такое – ДВС в машине, и как он работает. А как он запускается?

Как завести машину с ДВС?

Машина заводится с помощью вращения ключа в замке зажигания. При его повороте происходит замыкание определенных контактов, в результате чего на стартер подается напряжение. Он начинает вращаться и запускает двигатель.

В некоторых автомобилях вместо ключа используется кнопка зажигания. Достаточно просто нажать на нее. После этого закрутится стартер, и двигатель запустится.

Заключение

Двигатели внутреннего сгорания существуют уже много лет и будут актуальны еще несколько десятилетий. Они постоянно совершенствуются и улучшаются. Электродвигатели, разрабатываемые сегодня, пока не могут составить серьезную конкуренцию автомобильным моторам внутреннего сгорания. Появляются даже радиоуправляемые машины с ДВС – дорогие игрушки для взрослых. Там принцип работы силовых установок такой же, только все элементы уменьшены в соответствии с масштабом.

Пожалуй, теперь мы разобрались, что это такое – ДВС в машине, однако все это лишь теория, которую рассказывают даже в школах.

Как работает двигатель автомобиля

У каждого из нас есть определенный автомобиль, однако лишь некоторые водители задумываются о том, как устроен двигатель автомобиля.

Нужно понимать также, что полностью знать устройство двигателя автомобиля необходимо лишь специалистам, работающим на СТО.

К примеру, у многих из нас есть различные электронные устройства, но это вовсе не означает, что мы должны понимать, как они устроены. Мы просто пользуемся ими по прямому назначению. Однако с машиной ситуация немного другая.

Все мы понимаем, что появление неполадок в двигателе автомобиля напрямую влияет на наше здоровье и жизнь. От правильной работы силового агрегата нередко зависит качество езды, а также безопасность людей, которые находятся в автомобиле.

По этой причине, рекомендуем уделить внимание изучению данного раздела о том, как работает двигатель автомобиля и из каких узлов он собран.

Как работает двигатель и из чего он состоит?

Принцип работы двигателя автомобиля – это вопрос, интересующий практически каждого автовладельца. В ходе первого ознакомления со строением двигателя все выглядит очень сложным. Однако в реальности, с помощью тщательного изучения, устройство двигателя становится вполне понятным. В случае необходимости знания о принципе работы двигателя можно использовать в жизни.

1. Блок цилиндров представляет собой своеобразный корпус мотора. Внутри него расположена система каналов, которая используется для охлаждения и смазки силового агрегата. Он используется в качестве основы для дополнительного оборудования, к примеру, картера и головки блока цилиндров.

2. Поршень, являющийся пустотелым стаканом из металла. На его верхней части расположены «канавки» для поршневых колец.

3. Поршневые кольца. Кольца, расположенные внизу, называются маслосъемными, а верхние – компрессионные. Верхние кольца обеспечивают высокий уровень сжатия или компрессию смеси топлива и воздуха. Кольца используются для обеспечения герметичности камеры сгорания, а также в качестве уплотнителей, предотвращающих попадание масла в камеру сгорания.

4. Кривошипно-шатунный механизм. Отвечает за передачу возвратно-поступательной энергии поршневого движения на коленчатый вал двигателя.

Многие автолюбители не знают, что на самом деле принцип работы ДВС является достаточно несложным. Сначала топливо попадает из форсунок в камеру сгорания, где оно смешивается с воздухом. Затем свеча зажигания выдает искру, которая вызывает воспламенение топливно-воздушной смеси, из-за чего она взрывается.

Газы, которые формируются в результате этого, двигают поршень вниз, в процессе чего он передает соответствующее движение коленчатому валу. Коленвал начинает вращать трансмиссию. После этого набор специальных шестерён осуществляет передачу движения на колеса передней или задней оси (в зависимости от привода, может и на все четыре).

Именно так работает двигатель автомобиля. Теперь вас не смогут обмануть недобросовестные специалисты, которые возьмутся за ремонт силового агрегата вашей машины.

Конструкция распредвала: устройство и принцип работы

Двигатель автомобиля представляет собой сложнейший механизм, одним из важнейших элементов которого является распределительный вал, входящий в состав ГРМ…

Воздушный фильтрующий элемент автомобиля

Фильтр воздушный автомобильный – устройство, основной задачей которого является улавливание минеральной пыли, сажи и органических остатков, взвешенных в воздухе, всасываемом мотором…

Система выпуска отработавших газов

Выпускная система (другое наименование — система выпуска отработавших газов, выхлопная система) предназначена для отвода отработавших газов из цилиндров двигателя, их охлаждения, а также снижения шума и токсичности…

DOHC — газораспределительная система двигателя

DOHC – это вид газораспределительных систем двигателей внутреннего сгорания, его так же называют TwinCam…

Система изменения фаз газораспределения

Фазами газораспределения принято считать момент с начала открытия и до конца закрытия впускного или выпускного клапана, относительно положения поршня (верхняя или нижняя мертвая точка), выраженного в градусах угла поворота коленчатого вала…

Принцип работы турбины двигателя

Принцип работы турбины основан на повышении мощности двигателя за счет увеличения количества воздуха, поступающего в цилиндры…

Система турбонаддува — принцип работы турбины

Турбонаддув – способ увеличения мощности двигателя автомобиля за счет увеличения подачи воздуха в цилиндры, не изменяя при этом его (двигателя) объема…

Степень сжатия двигателя, компрессия и октановое число

Под этим термином понимают отношение объема пространства над поршнем в момент, когда он находится в нижней мертвой точке…

Карбюраторный двигатель: принцип работы, устройство и регулировка

Карбюраторный двигатель — один из типов двигателя внутреннего сгорания с внешним смесеобразованием…

Принцип работы дизельного двигателя

Дизельные двигатели очень похожи по конструкции на бензиновые двигатели и также работают по двух- или четырехтактному циклу…

Принцип работы гибридного двигателя

Гибридным автомобилем называется механическое транспортное средство, приводимое в движение с помощью гибридной силовой установки.

Роторный двигатель: принцип работы и устройство

Роторный двигатель представляет собой двигатель внутреннего сгорания, устройство которого в корне отличается от обычного поршневого двигателя.

Как работает двигатель Стирлинга

Стирлинг — это устройсво преобразующее тепловую энергию в механическую ну как двигатель, с тем лиш отличием, что эта тепловая энергия приходит к нему из вне, а не производится им непосредственно(как это происходит например в двигателе внутреннего сгорания).

Принцип работы двигателя внутреннего сгорания (ДВС)

Как работает двигатель и почему называется четырехтактным двигателем внутреннего сгорания…

Порядок работы цилиндров двигателя у авто

Информация о порядке работы цилиндров двигателя авто непременно понадобится в том случае, если нужно будет подключить высоковольтные провода или трубопроводы в дизельном агрегате…

Принцип работы инжекторного двигателя

Инжекторные двигатели пришли на смену карбюраторным ДВС, так как являются более экономичными и в меньшей степени загрязняют окружающую среду…

Работа двухтактного двигателя

В двухтактных двигателях все рабочие циклы (процессы впуска топливной смеси, выпуска отработанных газов, продувки) происходят в течении одного оборота коленвала за два основных такта…

Принцип работы системы охлаждения двигателя

В данную систему входит несколько элементов: расширительный бачок, термостат, вентилятор, насос, соединительные шланги, датчик температуры, рубашка охлаждения блока цилиндров, охлаждающая жидкость, и, конечно же, радиатор…

Как работает двигатель внутреннего сгорания

Компания Flex Technologies продает силиконовые шланги обогревателя для автомобилей через Интернет. Наши силиконовые шланги для обогревателя и охладителя — неотъемлемая часть работы любого автомобиля; они помогают забирать тепло от двигателя, которое в противном случае могло бы его перегреть, и выводить его в наружный воздух для рассеивания или в вашу машину, чтобы нагреть его. Двигатель внутреннего сгорания отвечает за автомобили в том виде, в каком мы их знаем. Если вы когда-нибудь задумывались, как они работают, мы рассмотрим основы прямо здесь.

История

Происхождение двигателя внутреннего сгорания восходит к 1790-м годам. Многие люди, в том числе инженеры и ученые, производили предшественников двигателя внутреннего сгорания в это время, в том числе газовую турбину Джона Барбера в 1791 году и газовый двигатель Томаса Мида в 1794 году. По мере развития технологии двигателя внутреннего сгорания она находила все более широкое применение. другие приложения, включая локомотивы (железнодорожные поезда), корабли и другие водные транспортные средства, автомобили и мотоциклы.

Как следует из названия, двигатели внутреннего сгорания работают и питаются от сгорания, которое происходит внутри двигателя. Обычно эти двигатели представляют собой четырехтактные или двухтактные поршневые двигатели, особенно те, которые используются в автомобильной и морской промышленности.

Как это работает

Двигатели внутреннего сгорания являются эффективным источником энергии, поэтому только в США более 250 миллионов автотранспортных средств используют их. Обычно они работают на бензине или дизельном топливе, но в настоящее время могут работать на биодизельном топливе, этаноле, пропане или природном газе и даже могут быть преобразованы в гибридные электромобили.

Эти двигатели получают мощность от сгорания. В небольшом пространстве энергия даже небольшого количества бензина может быть использована для получения большой мощности. Например, большинство огнестрельного оружия работает по принципу двигателя внутреннего сгорания. Эти двигатели по существу используют неподвижный цилиндр, прикрепленный к движущимся поршням; сгорание бензина происходит в неподвижном цилиндре, который перемещает поршни, в свою очередь приводя в движение коленчатый вал, который приводит в действие все механические функции вашего автомобиля. В большинстве автомобилей используется четырехтактный двигатель, для полного цикла которого требуется четыре поршня.Этот цикл состоит из четырех стадий: впуск, сжатие, сгорание, рабочий ход и выпуск. Ступени впуска и сжатия сжимают воздух и топливо в двигателе, ступени сгорания и рабочего такта воспламеняют топливо и приводят в действие транспортное средство, а ступень выпуска освобождает от отходов транспортного средства, чтобы начать цикл заново.

Надеюсь, это поможет вам лучше понять свой двигатель! Если вы ищете в Интернете силиконовые шланги обогревателя для автомобильной промышленности, Flex Technologies может вам помочь! Позвоните нам при первой возможности!

Как работают двигатели внутреннего сгорания — зачем двигателям воздух

Я верю, что любой достаточно просвещенный историк будущего обратится к сегодняшнему дню как к «Эре бесстыдства».«Сегодня нас всех учат, что стыд — это плохо. Я не уверен. Многие люди в нашем прошлом выполняли необходимые задачи, такие же разнообразные, как доение коров перед рассветом и бегство из японского пулеметного гнезда. желание избежать стыда.

Те дни, как любит говорить моя будущая третья жена Эсте Хаим, прошли. Сегодня мы все бесстыдники. Теперь для взрослых мужчин вполне приемлемо делать следующее на публике: наряжаться как гигантские пушистые создания, плачут из-за эмоциональных проблем, отступают от драк, владеют «спортивными автомобилями» с автоматической коробкой передач.Так что сейчас самое время самому признаться в чем-то постыдном, и это звучит примерно так: долгое время, когда мне было за двадцать, я был немного не уверен в том, как работает двигатель внутреннего сгорания.

О, конечно, я мог идентифицировать четыре цикла двигателя Отто, и я мог повторить различные вещи, которые Патрик Бедард написал в Car and Driver, , но я в корне неправильно понимал, как и почему двигатели создают мощность. Я думал, что все автомобили с впрыском топлива были с прямым впрыском.Я не понимал, почему ограничительные выхлопы лишают двигатели мощности, и я действительно, действительно не понимал, как длины акустических волн влияют на это. Я также не могу сразу сказать вам разницу между традиционным выпускным коллектором и коллектором.

У меня не было оправдания этому. Я работал в отделе запчастей. Я лично обработал все
детали, из которых состоит бензиновый двигатель. И я был опытным велосипедным механиком:
работал в дилерских центрах Schwinn с 14 лет, а
, в конце концов, владел собственным магазином велосипедов по почте в позднем подростковом возрасте.Я даже отремонтировал
несколько автомобилей, в том числе вытащил кулачки из Fiat Spider и поменял прокладки. Я
просто толком не знал, как все работает под капотом.

Что мне действительно было нужно, так это своего рода Великая Объединенная Теория Производительности Двигателя, которая,
, дала бы мне основу для понимания и усвоения новой информации. В конце концов, я нашел этот G.U.T.E.P, когда начал работать с тюнером ECU на особенно старомодном кит-кара
, на который я потратил около 41000 долларов еще в 2001 году.Предполагалось, что
будет иметь 180 лошадиных сил от 2,0-литрового Zetec; на самом деле было 89 при
колесах. Я был не единственным человеком, которого обманул «зарегистрированный сборщик
» этих автомобилей, и в конце концов 10 или 11 из нас собрались вместе, и
заплатил кому-то, чтобы он перенастроил наши машины. Благодаря этому я получил что-то вроде 137 л.с. на задних колесах
.

Двигатель — это не что иное, как воздушный насос.

Это то, что сказал мне наш тюнер послепродажного обслуживания, и то, что я вам говорю: Двигатель — это
не что иное, как воздушный насос. Я уверен, что вы это слышали, но я хочу, чтобы вы,
, действительно нашли время, чтобы понять это. Чем больше воздуха может обработать двигатель, тем больше мощности он может произвести.

Это сразу объясняет несколько вещей: почему 8,2-литровый V10 в Viper ACR выдает больше мощности, чем 0,05-литровый (50 куб. См) двигатель в TopKart моего сына. Но это также объясняет, почему 1,0-литровый двигатель в Kawasaki ZX-10 выдает больше мощности, чем 2,0-литровый двигатель в Hyundai Elantra; ZX-10 может набирать обороты до 14 500 об / мин, а у Elantra
— 6750.Когда они оба находятся на красной линии, ZX-10
фактически набирает больше воздуха каждую минуту, потому что он втягивает вдвое меньше
воздуха более чем в два раза чаще. Эффективное увеличение красной черты двигателя
увеличивает его рабочий объем.

Как замена кулачка в автомобиле увеличивает мощность? Что ж, это может увеличить продолжительность
открытия впускных клапанов, что позволит более эффективно
наполнить цилиндр воздухом. Это также может увеличить продолжительность открытия выпускных клапанов на
, удаляя больше плохого воздуха и увеличивая эффект вакуума
следующего такта впуска.

Воздухозаборники холодного воздуха втягивают более холодный воздух из-за пределов моторного отсека в двигатель.
Холодный воздух плотнее горячего. Это увеличивает и полезный объем двигателя
. (Отказ от ответственности: большинство воздухозаборников для холодного воздуха довольно бесполезны, по моему опыту в
. Однако они заставляют автомобиль звучать круто.) Воздухозаборники
слегка сжимают входящий воздух, что означает, что в двигатель
попадает больше воздуха. Чем прямее воздухозаборник, тем лучше он работает, потому что быстро протекающий воздух
не любит повороты под прямым углом не больше, чем мотоциклы.

Нагнетатели и то, что мы причудливо называли турбонагнетателями (а теперь просто турбокомпрессоры
), нагнетают больше воздуха в двигатель. 2,0-литровый двигатель
с усилением 1 бар дополнительного давления фактически представляет собой 4,0-литровый двигатель. Это не так просто, потому что нагнетаемый воздух — это горячий воздух, а горячий воздух не такой плотный, как холодный воздух
, но идею вы поняли. С другой стороны, ограничительные пластины
не позволяют двигателю получать больше определенного количества воздуха,
уменьшая таким образом мощность, которую может производить двигатель.

Вы заметите, что я еще не говорил о топливе. Это потому, что соотношение топлива
к воздуху в двигателе по существу установлено наукой — оно называется стехиометрическим соотношением
, и это 14,7 частей воздуха на каждую часть топлива. Правильное сочетание топлива и воздуха в
является основной причиной, по которой современные двигатели вырабатывают на
больше мощности, чем их предшественники до тысячелетия. Без компьютеров и
датчиков невозможно правильно подать нужное количество топлива все
раз.Карбюраторы не особенно хорошо справляются с этой задачей. Топливные форсунки на
лучше, потому что ими можно точно управлять с помощью компьютера.

В разрезе двигатель General Motors LT4 V8.

Дженерал Моторс

Можно немного повозиться с соотношением воздух / топливо, наклонив его для более быстрого сгорания. Вы также можете использовать дополнительное топливо сверх надлежащего соотношения, чтобы немного охладить двигатель
с турбонаддувом — трюк, который есть в книге всех, кто когда-либо использовал
, чтобы получить 1000 лошадиных сил из Nissan GT-R.В целом, однако, правильное количество топлива для
определяется количеством воздуха, которое вы можете попасть в цилиндр
, а не наоборот. Итак, когда у вас есть компьютер для вычисления
и топливная система, которая может выполнять все запросы, вы израсходуете всю дополнительную мощность
, которую собираетесь получить по этому пути, и вы вернулись к основной задаче:
получает больше воздуха в двигателе.

Используя модель «двигатель как воздушный насос», легко понять три основных способа увеличения мощности
.Мы можем увеличить рабочий объем двигателя, заставляя его забирать на
больше воздуха за каждый оборот. Мы можем увеличить красную черту двигателя,
позволяя ему чаще всасывать такое же количество воздуха. Или мы можем создать в двигателе давление
, позволяя ему каждый раз впускать больше воздуха в цилиндр.

У каждого из этих методов есть свои недостатки. Двигатели большого объема тяжелые и громоздкие. У них
много топлива даже на холостом ходу. Высокоскоростные двигатели также являются высоконагруженными двигателями
, а это означает, что вы должны либо согласиться с более коротким сроком службы (см .: DOHC Neon,
GM Quad 4), либо использовать более дорогие материалы, которые могут выдержать нагрузку (см .:
Ferrari 458 Speciale, Yamaha R1).У них также не хватает крутящего момента на низких оборотах,
, потому что они просто не обрабатывают столько воздуха. Вышеупомянутый ZX-10
может быть сильнее, чем Elantra на красной линии, но если вы вращаете оба двигателя
на 2500 об / мин, вы получите намного больше мощности от Hyundai.
Вот почему Suzuki никогда не прислал Justy с двигателем GSX-R. (Я думаю.)

Турбокомпрессор — настоящая красавица мяча, куда бы вы ни посмотрели.

Турбокомпрессор — настоящая красавица мяча, куда бы вы ни посмотрели.Хотя я люблю олдскульные мегамощные турбодвигатели
, подобные тем, что вы получаете в McLaren 675LT или Porsche GT2, я должен признать, что
нынешний урожай низконапорных, малооборотных и маловозбужденных турбин
появляется. везде, от БМВ до Вольво, оставляют меня равнодушным. Я думаю, что причина этого
в том, что управляемые компьютером турбины разрушают ту точную взаимосвязь между положением дроссельной заслонки
, оборотами двигателя и мощностью двигателя, которые большинство из нас ожидают от
и которым нравится. Современные турбодвигатели, такие как электродвигатели в автомобилях
, сильнее всего ощущаются на низких оборотах и ​​разваливаются на правой стороне тахометра
.

Причина этого проста: вы можете оптимизировать турбокомпрессор, чтобы обеспечить целую кучу воздуха
в конечном итоге , как это было в случае с Porsche 930 Turbo старой школы, или
, вы можете оптимизировать его, чтобы обеспечить достаточно эффективный количество дополнительного воздуха
практически сразу. Последнее, как это делают сейчас почти все. Нет, сэр, мне
не нравится. Хотел бы я объяснить почему. Может быть, это потому, что люди
естественно ассоциируют учащенное дыхание с активностью. Мы безнаддувные.
У некоторых из нас легкие больше, чем у других, но всем нам нужно дышать быстро и
тяжело, чтобы пробежать милю или грести на лодке.

Люди тоже воздушные насосы. Может быть, это объясняет, почему, когда мне за сорок, я начинаю испытывать большую ностальгию по автомобилям семидесятых. Когда я был подростком-байкером, я был похож на
458 Speciale, тяжело и быстро дыша большими глотками. Теперь я похож на Cutlass Supreme
года выпуска, медленно и медленно иду в продуктовый магазин. Полагаю, я
довольно бесстыжен.

---

Джек Барут родился в Бруклине, но был изгнан в Огайо. Он выигрывал гонки на четырех различных типах велосипедов и на семи различных типах автомобилей. Все, что он пишет, вероятно, должно сопровождаться предупреждением о срабатывании триггера. Его колонка Avoidable Contact выходит два раза в неделю.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Как работает двигатель внутреннего сгорания?

Введение

В этой статье мы познакомимся с интересным миром двигателей внутреннего сгорания (неважно, если вы не понимаете смысла, вы обязательно поймете, когда закончите читать этот материал), но позвольте нам Начнем с философской мысли. Когда вы видите какую-либо форму жизни, вы наверняка знаете, что внутри нее происходят химические реакции, которые заставляют их двигаться, есть, переваривать пищу, спать и умирать независимо от их вида, возраста, размера, цвета кожи или вероисповедания.Точно так же в тот момент, когда вы отвлечетесь от гордости за свою милую железную девицу, вы заметите, что есть нечто подобное, что заставляет двигаться все транспортные средства на этой планете, независимо от их марки, модели, класса или цены. . Это, как вы, должно быть, уже догадались, и есть двигатель автомобиля. Конечно, я не хочу принижать другие, не менее важные части автомобиля, но это можно сравнить с сердцем, которое лежит в основе тела, так что давайте приступим к некоторым базовым кардиологическим исследованиям.

Что такое внутреннее сгорание (двигатель)?

Те из вас, кто увлечены электроникой, могут увидеть термин IC в сочетании с интегральными схемами, но в механическом смысле слова это означает двигатели внутреннего сгорания (если вам интересно, существуют ли также двигатели внешнего сгорания, оставим это в тайне для дальнейшего обсуждения). Конечно, вам определенно потребуется несколько лет изучения, чтобы полностью узнать о них, но в этих статьях я постараюсь рассказать некоторые основные моменты, представляющие интерес, и для нетехнического специалиста.

В самом широком смысле, двигатель внутреннего сгорания можно определить как машину, которая вырабатывает энергию или мощность путем сжигания какого-либо вида топлива внутри закрытой камеры (отсюда и название Внутренняя), которая более известна как двигатель внутреннего сгорания. цилиндр. Топливо и воздух сжимаются до очень небольшого объема, чтобы увеличить их температуру и давление, и вот, искра воспламеняет их, добавляя огонь в топливо (в противоположность общепринятой поговорке о добавлении топлива в огонь), что заставляет его взорваться.Что ж, не волнуйтесь, такие взрывы безопасно производятся под вашим капотом в крепких стенах, обычно сделанных из твердого чугуна. Неукротимая энергия взрыва преобразуется во вращательное движение ваших колес с помощью различных приспособлений, с которыми мы познакомимся со временем.

Другие системы

Как вы можете интуитивно представить, поскольку выделяется много тепла и присутствует много движения, необходимы и другие системы для охлаждения двигателя, а также для обеспечения его хорошей смазки, чтобы что это будет продолжаться еще долго.Двигатель имеет несколько систем, таких как система смазки, система охлаждения, зубчатая передача и т. Д., Которые являются предметом различных исследований и будут рассмотрены отдельно в других статьях. А пока просто ездите с гордостью, но держите ноги (шины) на земле, в то время как голова (рулевое управление) высоко поднята.

Двигатели внутреннего сгорания используются не только в автомобилях, но и на борту судов есть массивные двигатели внутреннего сгорания, которые обеспечивают двигательные установки для этих судов.

Как работает двигатель внутреннего сгорания

Бенджамин Престон,

27 сентября 2013 г. 6:00 27 сентября 2013 г. 6:00 Фото Немецкая схема двигателя внутреннего сгорания, около 1911 года.Кредит Ф. А. Брокгауза, через Wikimedia Commons

По мере того, как автомобильные технологии становятся все более разнообразными, полезно задуматься о технологиях, на которые полагается большинство из нас. Хотя автомобили, работающие на водородных топливных элементах, электродвигателях и всем остальном, что только можно придумать — безусловно, то, на что мы должны обратить внимание, большинство владельцев автомобилей полагаются на те же четырехтактные поршневые двигатели внутреннего сгорания, которые используются уже более века.

Многие знакомы с внутренним устройством двигателей внутреннего сгорания — работают ли они на бензине, дизельном топливе, биотопливе, сжатом природном газе или чем-то еще, — но есть и те, кто им не объяснили. К счастью, есть анимированная диаграмма, которую я однажды обнаружил во время серфинга в Интернете, и она довольно хорошо показывает основы движков и их различных систем.

Для непосвященных, мы надеемся, что инфографика простого 4-цилиндрового двигателя поможет вам в те несчастные дни, когда ваш автомобиль стоит на приколе в мастерской механика. Если вы немного знаете о том, как работает двигатель, на по крайней мере, вы можете избежать того, чтобы с вас ободрали недобросовестные механики.

Для просмотра рисунка щелкните здесь.

Как работает двигатель внутреннего сгорания (1934)

Внутреннее устройство двигателя внутреннего сгорания

То, что вы видите вверху в передней половине изображения, — это не двигатель легкового автомобиля, а схема небольшой части двигателя.Моторный двигатель имеет как минимум четыре цилиндра, а новые автомобили — шесть, восемь или даже больше. На нашей диаграмме показан только один цилиндр, значительно увеличенный, без системы охлаждения, смазки и десятков других важных деталей, но она показывает самый важный факт — то есть то, что заставляет моторный двигатель работать, — лучше, чем любое изображение двигателя. весь двигатель мог сделать.

Давайте изучим некоторые из необходимых частей, показанных на нашей схеме. Впускной клапан A показан открытым, так что газ может втягиваться в цилиндр; B — выпускной клапан, через который выходит отработанный газ; С — свеча зажигания; D — впускной патрубок, по которому газ проходил в цилиндр; E — поршень, который плотно прилегает к стенкам цилиндра.Он соединен шатуном J с коленчатым валом I, который прикреплен к маховику H. Тормозные барабаны на внутренней стороне колес имеют маркировку S; педаль ножного тормоза имеет маркировку G, а R обозначает ручной тормоз. Названия некоторых других необходимых частей, которые вы видите буквами, будут указаны под диаграммами, которые следуют за ними.

Теперь давайте посмотрим, что происходит, когда нажимается кнопка стартера (которая может находиться на приборной панели или на полу). Электрический ток проходит от аккумуляторной батареи под полом к ​​электростартеру (не показан).Стартер заставляет вращаться маховик H и коленчатый вал I, а поршень E подтягивается к нижней части цилиндра, создавая частичный вакуум. Бензин, который прошел по трубе из бака сзади в карбюратор F, разбивается на мелкие брызги, когда воздух устремляется внутрь, чтобы заполнить вакуум в цилиндре. Спрей смешивается с воздухом в соотношении примерно одна часть на пятнадцать воздуха.

Эта смесь, представляющая собой взрывоопасный пар, втягивается через трубу D и клапан A в цилиндр.Когда поршень E достигает дна, оба клапана A и B закрываются, и маховик, продолжая вращаться, толкает поршень вверх. Поскольку поршень очень плотно прилегает к цилиндру, пар сжимается в гораздо меньшее пространство. Гладкие, но эластичные металлические кольца охватывают поршень и прижимаются к гладкой стенке цилиндра.

Когда поршень E приближается к верху цилиндра, и газ был сжат в очень маленькое пространство, свеча зажигания C, от которой провод идет к катушке зажигания (не показана) и к батарее, размещается так, чтобы внутри цилиндра возникает электрическая искра.Сжатая смесь паров бензина и воздуха мгновенно взрывается и с огромной силой толкает поршень вниз. Этот взрыв дает энергию, приводящую в движение автомобиль. Шатун и коленчатый вал заставляют маховик быстро вращаться, и при его вращении он снова толкает поршень вверх.

То же самое происходит и в других цилиндрах автомобиля, но взрывы происходят в разное время, так что маховик может вращаться плавно и с одинаковой скоростью.Когда машина едет быстро, взрывы происходят с интервалом в очень крошечные доли секунды. Генератор (не показан) представляет собой небольшую динамо-машину, которая постоянно снабжает электроэнергией аккумулятор при работающем двигателе, а описание свечей зажигания приводится на следующей странице. Без маховика поршень мог бы остановиться в нижней части цилиндра после первого взрыва. Вы можете увидеть великолепные маховики паровых двигателей, иллюстрированные на других страницах нашей книги.

Когда поршень начинает движение вверх после взрыва, выпускной клапан B открывается, и отработанный газ вытесняется через выхлопную трубу K и глушитель, который смягчает шум взрыва.По мере того как маховик продолжает поворачиваться, выпускной клапан B закрывается, поршень движется вниз, клапан A открывается, в цилиндр всасывается больше газа, как описано под первым рисунком, и весь процесс повторяется.

Коленчатый вал и маховик могут вращаться без движения автомобиля или могут быть соединены с приводным валом L в трансмиссии Q. Приводной вал L посредством зубчатых колес M и N поворачивает заднюю ось O и машина двигается. Стоит ли автомобиль на месте при работающем двигателе, движется назад или движется вперед на низкой, средней или высокой скорости, регулируется рычагом переключения передач P, который перемещает зубчатые колеса внутри Q.Двигатель также можно отсоединить от коробки передач, нажав на педаль сцепления T.

Такой двигатель называется четырехтактным, потому что поршень перемещается вверх или вниз четыре раза за каждый полный взрыв.

Урок и рабочий лист о двигателе внутреннего сгорания — Моя школа

В двигателе внутреннего сгорания сжигается топливо внутри двигателя. Двигатели внутреннего сгорания встречаются в газонокосилки, автомобили, тракторы, лодки и снегоходы.Внутренний двигатели внутреннего сгорания значительно облегчают нашу жизнь.

Давайте посмотрим на как работает двигатель внутреннего сгорания. Смешиваются воздух и бензин в карбюраторе и превратился в пар. Когда поршень внутри одного цилиндр движется вниз, паровая смесь втягивается в цилиндр через клапан. Затем этот клапан закрывается, и поршень перемещается вверх. Он сжимает пара в небольшое пространство в верхней части цилиндра. Существует свеча зажигания расположена вверху.Обратите внимание на свечу зажигания на схеме ниже.

Когда поршень почти достигает верха цилиндра, свеча зажигания испускает электрическую искру. Эта искра вызывает взрыв пара. Этот взрыв заставляет поршень опускаться ко дну цилиндра. По мере движения поршня вверх цилиндр во второй раз, он вытесняет оставшиеся газы из выпускного клапана. На этом цикл заканчивается, и начинается новый цикл.Это называется 4-циклом. двигатель внутреннего сгорания.

Поршни в двигателе внутреннего сгорания прикреплен к коленчатому валу. Это движение вверх-вниз превращается в поворотное движение или вращение. Дифференциал и мостовая передача эта механическая энергия вращательного движения к колесам, и автомобиль приводится в движение силой поршней.

1. В двигателе внутреннего сгорания топливо сгорело

вне двигателя.

другим двигателем.

внутри двигателя.

Ни один из вышеперечисленных.

2. Коленвал меняет вверх-вниз. движение от поршней до

скользящее движение.

поворотное движение.

боковое движение.

Все вышеперечисленное.

Поместите шаги, как работает двигатель внутреннего сгорания в правильном порядке. Номер 1, 2, 3 и т. Д.

Поршень движется обратно вверх по цилиндру, вытесняя оставшиеся газы из выпускного клапана.

Клапан закрывается, и поршень движется вверх. Он сжимает пара в небольшое пространство в верхней части цилиндра.

Когда поршень почти достигает верхней части В цилиндре свеча зажигания испускает электрическую искру и вызывает взрыв пара.

В карбюраторе смешиваются воздух и бензин. и превратился в пар.

Взрыв опускает поршень ко дну цилиндра.

Поршень внутри одного цилиндра движется вниз, и пар смесь всасывается в цилиндр через клапан.

Автомобиль движется!

В движение поршней вверх-вниз преобразуется во вращательное движение.

В дифференциал и ось передают механическую энергию поворота движение к колесам.

Двигатель внутреннего сгорания: Урок для детей

Цикл из четырех частей

Автомобиль состоит из множества частей, но мы собираемся рассмотреть цикл из четырех частей, который на самом деле обеспечивает мощность автомобиля — достаточную для его движения. Давайте рассмотрим этапы четырехэтапного цикла двигателя внутреннего сгорания.По мере прохождения мы будем осторожно называть бензин по имени. Когда мы говорим «газ», мы говорим о таком состоянии вещества, как твердые тела или жидкости.

Шаг 1

Клапан открывается и закрывается, чтобы контролировать поступление жидкости или газа. «Впускной клапан» специально пропускает бензин. Через клапан проходит лишь небольшое количество жидкого бензина.

Бензин очень летуч , что означает, что он очень быстро переходит из жидкого состояния в газообразное. Это важно, потому что для сгорания он должен находиться в газообразном состоянии.В нем также должен быть кислород для сгорания, поэтому клапан тоже пропускает воздух.

Клапаны в двигателе

Шаг 2

Внутри находится поршень, который представляет собой объект цилиндрической формы, который перемещается вверх и вниз. Поршень движется вниз, чтобы освободить место для газа и воздуха, а затем движется вверх, чтобы сжимать или смешивать газы вместе и увеличивать сгорание.

Step 3

Над газами находится свеча зажигания, которая делает то, о чем говорит ее название, — искры! Эта искра — все, что нужно, чтобы заставить газ загореться и БУМ !, сила этой энергии толкает поршень обратно вниз.

Step 4

Когда газ сгорает, это уже не бензин. Горение — это тип химического изменения, поэтому появляется новый продукт. Эти отходы называются выхлопными, и их необходимо выпускать через другой клапан, называемый выпускным клапаном.
