Акпп управление: переходим на ручное управление — журнал За рулем

Содержание

переходим на ручное управление — журнал За рулем

Автоматическая коробка передач хороша тем, что выполняет часть работы за водителя, но до искусственного интеллекта ей еще далеко, а потому в сложной ситуации порой приходится брать дело в свои руки. Из основных органов управления машиной, пожалуй, только автоматические трансмиссии предоставляют такое количество разных вариантов управления. Вспомним основные из них.

С расположением педалей и направлением вращения рулевого колеса конструкторы экспериментировать не решаются. А вот к органам управления коробкой передач такого пиетета они не испытывают. Наиболее ярко все разнообразие вариантов видно на примере автоматических коробок передач, вариаторов и роботизированных трансмиссий. В рамках этого обзора «железо» нам не важно, так что для простоты позвольте использовать просторечное слово «автомат».

Чайка ГАЗ-13 — блок автоматической коробки передач

Из советских машин кнопочным блоком автоматической коробки щеголяла Чайка ГАЗ-13.

Из советских машин кнопочным блоком автоматической коробки щеголяла Чайка ГАЗ-13.

Самый редкий тип управления — кнопочный. Знатоки ретротехники вспомнят, например, советский лимузин ГАЗ-13 Чайка, где четырехкнопочный блок располагался слева от руля на передней панели. На легковых машинах схема не прижилась, и сегодня ее могут лицезреть редкие счастливчики, к примеру обладатели суперкаров Ferrari и Aston Martin. А вот для автобусов клавиши выбора режимов в порядке вещей. У них, напротив, практически нереально встретить иной вид управления автоматической коробкой передач.

Кнопочное управление автоматом

Кнопочное управление автоматом — редкость на легковых машинах. На фото — Aston Martin Rapide с кнопками выбора режимов под центральными дефлекторами вентиляции.

Кнопочное управление автоматом — редкость на легковых машинах. На фото — Aston Martin Rapide с кнопками выбора режимов под центральными дефлекторами вентиляции.

Еще один тип управления автоматом получил распространение уже в новейшей истории. Это вращающаяся шайба, которую параллельно делают утапливаемой в нерабочем состоянии — решение стильное и нестандартное. В пристрастии к нему замечены британские марки Jaguar и Land Rover. На шайбы перешел весь модельный ряд двух брендов. Что удивительно, похожий подход практикует брутальный пикап Ram. Уж ему-то сам автомобильный бог велел быть верным американским традициям!

Пикап RAM

Пикап RAM сложно упрекнуть в неверности американским ценностям. Но посмотрите на его шайбу управления автоматом!

Пикап RAM сложно упрекнуть в неверности американским ценностям. Но посмотрите на его шайбу управления автоматом!

С подрулевой «кочерги» история автоматов начиналась. Они пришли в автомобильный мир из США начала прошлого века, где мода на такое расположение селектора держалась долгие десятилетия. Сейчас она близка к вымиранию. Так, из «большой тройки» пикапов-бестселлеров ей верен только Chevrolet Silverado, а Ford F-150 и Ram записались в ренегаты.

Cadillac Escalade

Cadillac Escalade (на фото) и соплатформенный ему Chevrolet Tahoe верны американским традициям: из-под руля торчит массивная кочерга автомата.

Cadillac Escalade (на фото) и соплатформенный ему Chevrolet Tahoe верны американским традициям: из-под руля торчит массивная кочерга автомата.

Из других марок в массовом применении схемы с селектором на рулевой колонке замечен только Mercedes-Benz, начавший переходить на нее в середине 2000-х годов. У BMW попытка была только одна — на седьмой серии в кузове Е65 2001 года. Даже родственная ей по стилю двухдверная «шестерка» осталась верна классике, как и следующее поколение флагмана, представленное в 2008-м.

Можно было бы сказать, что и мы приобщились к этому веянию. Но, увы, на отечественных машинах для массового потребителя АКП дебютировала только на Ладе Гранте в 2012 году. Хотя рычаг под рулем советским шоферам был отлично знаком, ведь он появился сразу после войны на «Победе».

Интерьер Лады и Bentley

Классическое расположение рычага АКП — от Лады до Bentley.

Классическое расположение рычага АКП — от Лады до Bentley.

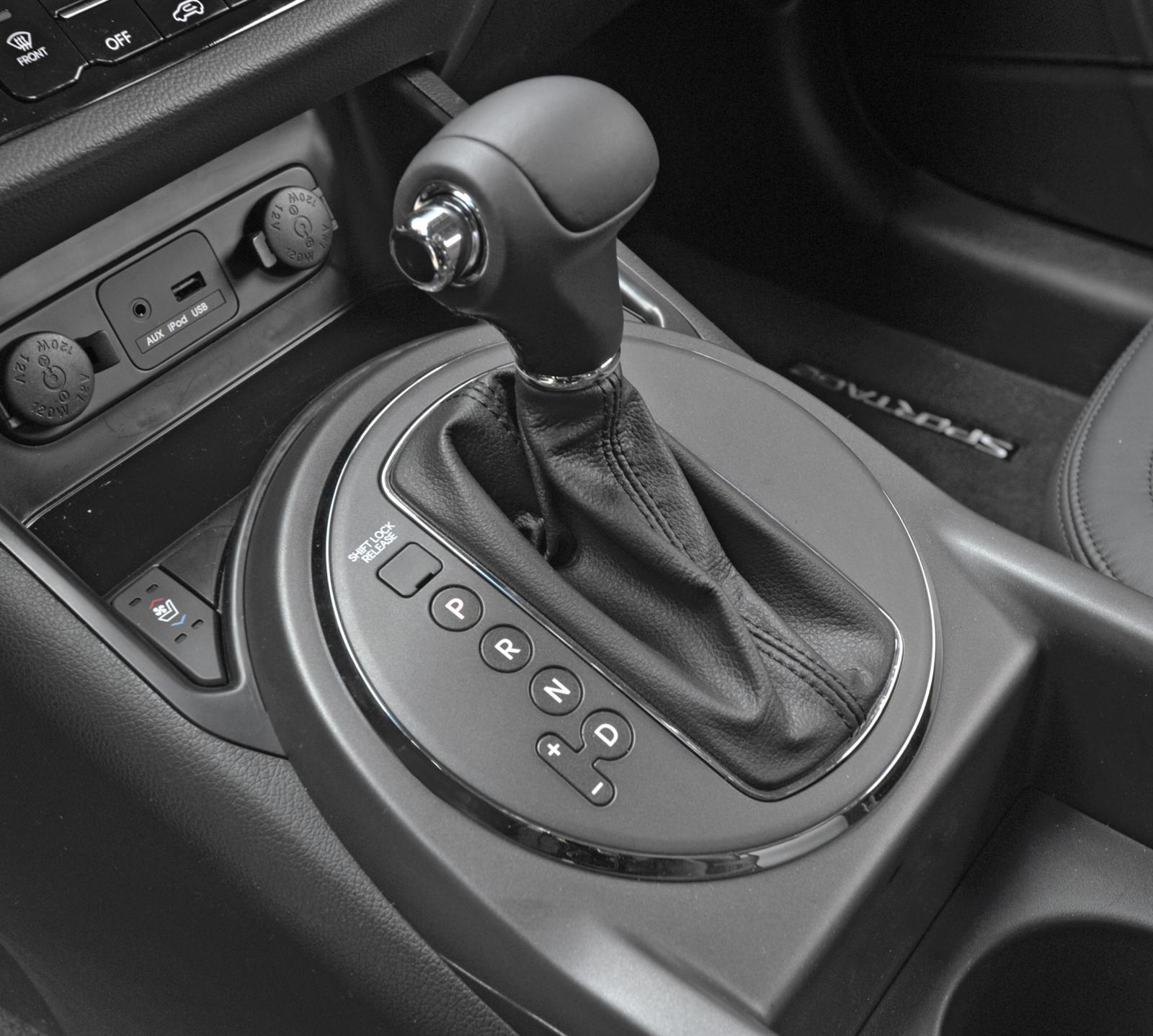

Самый популярный тип селектора автомата — с расположением на центральном тоннеле между передними креслами.

Классике остается верным подавляющее большинство автомобильных марок с ежегодным суммарным объемом выпуска в десятки миллионов машин. Хотя в премиум-сегменте рычаг, механически связанный с коробкой, ушел в прошлое, оставив вместо себя рудиментарный электронный джойстик.

Тут мы подошли еще к одному нюансу управления автоматическими трансмиссиями. До 1990-х годов массовый потребитель и не помышлял о том, что, доплатив при покупке машины за АКП, ему вдруг понадобится щелкать передачами вручную. Однако инженеры придумали новую «фишку», а маркетологи быстро объяснили ее пользу. Так появились всевозможные степ-, тип- и прочие «троники». Иными словами, функция ручного выбора ступеней для автоматической коробки передач.

Руль Audi A4

Одна из первых реализаций ручного управления коробкой передач без помощи селектора — кнопками на спицах руля на Audi A4 конца 1990-х годов.

Одна из первых реализаций ручного управления коробкой передач без помощи селектора — кнопками на спицах руля на Audi A4 конца 1990-х годов.

Даже при одинаковом классическом расположении селектора на центральном тоннеле единства в реализации ручного режима у производителей не было. Для примера возьмем модели «большой немецкой тройки» родом из второй половины 1990-х годов. Audi требовала перевести рычаг вправо из положения D и менять передачи движениями вперед-назад. Концерн BMW применял ту же схему, но рычаг нужно было перевести влево. А Mercedes умел переключать ступени прямо из режима D при покачивании селектора вправо-влево.

С дальнейшим распространением ручного управления АКП практически все автомобили разделились на два лагеря. У бюджетных и массовых осталось переключение с помощью селектора путем перевода его в отдельный паз левее или правее основного. Исключение — ряд моделей Chevrolet, Opel и Ford, где применяется на редкость неудобная клавиша, расположенная на рычаге под большим пальцем руки. Даже корейцы применили когда-то подобную схему на своем SsangYong Actyon и, по всей видимости, остались ей верны на новой модели Tivoli,с которой планируют вернуться на российский рынок.

Селекторы автомата

Слева — селектор автомата с крупной клавишей сверху. Такой можно увидеть в салоне кроссовера Opel Mokka. А справа — рычаг Актиона. Корейцы разместили незаметный джойстик сбоку.

Слева — селектор автомата с крупной клавишей сверху. Такой можно увидеть в салоне кроссовера Opel Mokka. А справа — рычаг Актиона. Корейцы разместили незаметный джойстик сбоку.

А премиальные и спортивные машины остановились на решении с подрулевыми лепестками. Один отвечает за повышение передачи, другой — за понижение. Одним из пионеров в их внедрении была компания Audi. Правда, в конце 1990-х на «четверке» из Ингольштадта это были не рычажки за баранкой, а клавиши «+» и «-» на ее спицах.

Лада Веста и Лада Иксрей с АМТ

Лада Веста и Лада Иксрей: коробка передач одна, алгоритмы управления — разные.

Лада Веста и Лада Иксрей: коробка передач одна, алгоритмы управления — разные.

Две новинки от АВТОВАЗа, Веста и Иксрей, оснащаются одной и той же автомеханической трансмиссией (АМТ). Вот только почему-то алгоритмы управления разные. На седане повышенная передача включается движением рычага от себя, на кроссовере — на себя. В автомобильном мире имеют место оба варианта, но в рамках одной марки концепция обычно единая. Учитывая, что робот с одним сцеплением часто требует перехода в ручной режим, проблему можно назвать существенной. Но только для тех, кто ездит на Весте и Иксрее поочередно.

Фото: «За рулем» и фирмы-производители

Коробка передач автомат: обозначения | Расшифровка букв АКППП

Когда приходит время обучение вождению, то перед многими учениками встает вопрос, на какой коробке-автомат учиться ездить. Есть АКПП и МКПП. Так что это за буквы? АКПП — что это такое, не совсем понятно. Это ни что иное, как возможность управления автомобилем в режиме автоматики. Водителю остается только научиться расшифровывать обозначения на коробке автомат, которые находятся на панели у рычага переключения режимов. Сегодня мы подробно разберем, что означают буквы на коробке автомат.

Что такое коробка автомат

Коробка-автомат, по сути является трансмиссией. АКПП расшифровка аббревиатуры следующая — Автоматическая Коробка Переключения Передач. Переключает скоростные режимы (повышение и понижение скорости) без участия водителя. Человеку за рулем остается только задавать направление и пользоваться педалями газ, тормоз (педаль сцепления отсутствует), ну и рулить.

Сцепление выполняется самой коробкой. Подходящий момент для смены скорости АКП тоже подбирает сама. Передачи переключаются без рывков, плавно. Управление автотранспортным средством значительно упрощается, в отличие от механики, которой полностью управляет водитель. МКПП расшифровка — Механическая Коробка Переключения Передач. Вариант КПП расшифровка – Коробка Переключения Передач. Переключение выполняется механическим приводом.

Режимы АКПП

В коробке-автомат, как и в механике несколько ступеней скоростей. Рычагом переключаются функциональные возможности – режимы. Как КПП расшифровывается уже выяснили, рассмотрим теперь режимы и их буквенные обозначения:

  • N (Neutral) – нейтралка. Положение без скоростей. Режим используется при буксировке машины, например. Некоторые водители во время стояния в пробках ставят рычаг в нейтральное положение, потому что длительное время держать ногу на педали тормоза не совсем удобно;
  • D(Drive) или A (Automat) – движение. Переводя рычаг в этот режим, водитель начинает движение, машина трогается с места и ему останется только рулить и нажимать на педали;
  • R (Revers) – задняя передача. Позиция применяется для движения автомобиля задним ходом. Включается только после полной остановки. Во время движения переводить рычаг в режим D категорически запрещено;
  • P (Parking) – остановка. После прекращения движения, рычаг ставится в положение Р. Это гарантия того, что машина не покатится, потому что режим блокирует колеса. Запрещено включать во время движения. В большинстве моделей двигатель не заведется, если рычаг не поставлен в режим Р;
  • M (Manual) – ручное управление. Водитель может сам переключать передачи пользуясь кнопками «+», «-», находящимися на рычаге, либо на руле. В разных моделях по-разному;
  • L (Low) или l; 1; 1L – медленно. В этой позиции машина будет двигаться только на первой передаче. Применяется также на скользкой дороге, крутом спуске-подъеме либо для торможения двигателем;
  • L2, 2L или просто 2 – в этом режиме езда будет ограничена второй скоростью и выше не переключится;
  • D3 или цифра 3 – движение не выше третьей скорости;
  • D4 или 4 – машина будет переключаться до четвертой передачи. На 5 и 6 не перейдет;
  • OD (Over Drive) – повышенная передача. Режим включается кнопкой на скорости не ниже 75км/ч. Обеспечивая на трассе стабильную езду, экономит топливо;
  • KD (Kick Down) – пониженная передача. Включается сама если выжать газ до упора. Помогает быстро набрать скорость;
  • B (Block) – блокировка дифференциала. Встречается на авто с полным приводом и джипах. Используется при движении на пересеченной местности, бездорожью;
  • S (Sport) – спортивный. Режим использует мощность двигателя на всю катушку. В этом положении становится возможно резко разогнать машину. Топлива сжигается больше чем обычно;
  • E – экономия. Наоборот топливо расходуется бережливо, потому что позиция обеспечивает плавность движения;
  • W (Winter) или снежинка – зимний. При включенном положении исключается пробуксовка на льду. Машина трогается на 3-4 скорости, переключая их потом на меньших оборотах и выравнивая перепад ускорения. Летом использовать нельзя, во избежание перегрева гидротрансформатора.

В разных моделях машин с коробкой передач автомат обозначения могут встречаться и другие. Всегда нужно внимательно изучать инструкции и руководства.

Как начать движение на коробке-автомат

Теория вождения такова. Движение на машине с КПП автомат начинается с:

  1. Сесть за руль и завести двигатель. На панели должны загореться индикаторы. Рычаг должен быть в положении Р или N. Подождать 10 секунд, включится бензонасос;
  2. Утопить и удерживать педаль тормоза;
  3. Перевести рычаг в позицию D. ;
  4. Плавно отпускать педаль тормоза. Машина сразу начнет движение. Остается нажимать на газ.

Для заднего хода:

  • Полностью остановиться. Нажать тормоз;
  • Поставить рычаг в режим R;
  • Отпуская тормоз начать движение.

Автоматика не терпит агрессивной езды. Рекомендуется ездить плавно. Электронике нужно время для переключения иначе двигатель будет быстрее изнашиваться. Ремонт автомата штука дорогая.

Как видите, управление автоматической коробкой передач простое, приятное и безопасное. Для езды нужно запомнить буквенные обозначения режимов, тщательно изучить руководство пользования машиной с АКПП и – в путь.

Устройство автомобиля: Автоматическая трансмиссия: История, устройство, применение

Пришедшая к нам из середины прошлого столетия автоматическая трансмиссия значительно потеснила на рынке  легковых автомобилей механическую коробку переключения передач и продолжает уверенно конкурировать с вариаторными и роботизированными трансмиссиями.

При этом высокую стоимость самого агрегата, сложность его обслуживания и повышенный расход топлива по сравнению с механическими КПП сбрасывать со счетов нельзя.  Действительно ли АКПП так хороши, или их успех – лишь следствие стремления водителей к комфорту и недоверия к собственной способности водить на «механике»?

Зачем нужна АКПП

Изначально простейшая АКПП была применена на автомобиле как устройство, освобождавшее автомобилиста от необходимости переключения передач вручную.  Механические коробки переключения передач в 50х годах зачастую не имели синхронизаторов, что требовало двойного выжима сцепления при переключении  -  на этом фоне даже первые двухступенчатые автоматы выглядели очень выгодно.

В данный момент трансмиссии с автоматическим переключением передач уже имеют более четко сформулированные преимущества:

  • Гидротрансформаторная АКПП может переключать передачи, не разрывая потока мощности, что важно, например, на бездорожье
  • Долговечность двигателя и агрегатов трансмиссии повышается за счет способности гидротрансформатора частично поглощать динамические нагрузки, а самой АКПП – снизить вероятность пользовательской ошибки.
  • АКПП легче в освоении начинающим водителем, трансмиссия такого типа позволяет новичку не отвлекаться на переключение передач и сфокусироваться на дорожной ситуации
  • АКПП облегчает трогание в сложных условиях – например, в горку


Но, возможно, главным преимуществом автоматической коробки передач перед механической как было, так и осталось отсутствие необходимости постоянно вмешиваться в работу трансмиссии.

История АКПП

Первым запатентовал прототип современной автоматической коробки передач канадский инженер Альфред  Мунро в 1921 году. Впрочем, так как работал Мунро с паровыми машинами, то и система его была использовала в качестве рабочего тела воздух и обладала крайне низким КПД.

Реально первыми разработчиками частично автоматизированной гидравлической КПП были бразильцы Хосе Арарипе и Фернандо Лемос.  Их патент, зарегистрированный в 1932 году, в скором времени был продан компании General Motors и в доработанном виде вышел на рынок как система Hydra-Matic, устанавливавшаяся в автомобили Oldsmobile с  1939 года. Именно в этой системе впервые были объединены все составляющие современной АКПП: гидротрансформатор, планетарный редуктор и гидравлический клапанный механизм управления.

Что примечательно, эта АКПП от General Motors ставилась на участвовавшие во второй мировой войне танки M24 Chaffee и  M5 Stuart, что позволило впоследствии не только доработать трансмиссии с учетом полученного опыта, но и рекламировать их как «проверенные в бою».

Принцип работы АКПП

Автоматическая трансмиссия по сути своей выстроена вокруг главного узла – планетарной передачи. Свойство планетарной передачи изменять передаточное число в зависимости от подтормаживания одного или нескольких её элементов позволяет, в отличие от традиционной МКПП, для всех ступеней «автомата» использовать один и тот же набор шестерней. Типичный планетарный редуктор состоит из следующих элементов:

  • Солнечная шестерня – шестерня, установленная ровно в центре редуктора
  • Эпицикл, или коронная шестерня – шестерня, зубцами направленная внутрь редуктора, располагается на периферии редуктора, часто с жестким закреплением на внутренней окружности корпуса редуктора.
  • Сателлиты – шестерни (как правило – три), расположенные между эпициклом и солнечной шестерней. Закреплены сателлиты на водиле, на осях которого свободно вращаются.

К одному из этих элементов редуктора подводится крутящий момент, а ещё один элемент – подтормаживается. В зависимости от выбранной комбинации меняется и передаточное число редуктора. Если затормозить любые два элемента редуктора, то передача станет прямой (то есть передаточное число станет равно единице).
За остановку вращения каждого из указанных элементов отвечает набор тормозных лент с гидроприводами.

Устройство АКПП

Хотя основным элементом автоматической коробки передач является именно планетарный редуктор, для использования в качестве трансмиссии он требует большого количества дополнительных систем, одной из которых является гидротрансформатор.

Гидротрансформатор в АКПП используется для передачи крутящего момента с двигателя на приводные валы с обеспечением возможности плавной синхронизации вращения валов, например, при трогании автомобиля с места.

Для минимизации потерь в гидротрансформаторе с  1980х годов применяется автоматическая его блокировка на высоких скоростях вращения валов – то есть фактически передача крутящего момента от двигателя к элементам АКПП идёт не с помощью гидравлики, а напрямую через жесткую механическую сцепку внутри гидротрансформатора.

Кроме того, гидротрансформатор зачастую используется как  замена  сцеплению и на МКПП – так, на автобусах семейства ЛИАЗ-677 с обычной механической коробкой передач был спарен именно гидротрансформатор, что облегчало работу водителя, но увеличивало расход топлива и снижало крутящий момент на колесах за счет потерь на гидросистеме.  Аналогичную схему применяли автобусах с 1930х годов британцы из компании Self-Changing Gears Уолтера Уилсона и Джона Сидделея.

В данный момент такую частичную автоматизацию работы водителя можно наблюдать на многих видах строительной техники.

В некоторых устройствах, не требующих изменения крутящего момента в широком диапазоне – например, на вилочных погрузчиках и самоходных газонокосилках – гидротрансформатор используется как самостоятельная трансмиссия.

Через гидротрансформатор крутящий момент попадает на валы планетарных редукторов, принцип действия которых мы описали ранее. Сменой используемых входных и выходных валов редукторов (выбором планетарного ряда), а также подтормаживанием отдельных элементов редукторов  занимается система фрикционных муфт и тормозных лент.

Приводит в действие эти механизмы гидравлическая система, управляемая либо электронным способом, либо механической системой, получающей данные из центробежного датчика скорости вращения выходного вала АКПП и датчика нажатия на педаль газа.

Клапанный блок содержит сеть каналов сложной формы для тока трансмиссионной жидкости к золотникам клапанов. Циркуляция жидкости в коробке с целью обеспечения работы поршней гидравлической системы, смазки и охлаждения всей трансмиссии обеспечивается гидравлическим насосом АКПП.

Собственно, сама трансмиссионная жидкость для автоматических коробок передач является единственным расходником, применяемым в системе АКПП. Требования к ней радикально отличаются от требований к смазочной жидкости для традиционных коробок. В разное время для обеспечения необходимых физических свойств приходилось использовать в её производстве даже такие экзотические компоненты, как китовый жир, сейчас же производители перешли на полностью синтетические составы для всех АКПП.

Как пользоваться АКПП

На каждом селекторе (рычаге выбора режима работы АКПП) есть определенный набор символов, обозначающих режимы работы АКПП. Причем порядок положений селектора коробки-автомата не случаен: он строго регламентирован американским законодательством - а именно американцы являются законодателями мод в сфере автоматических коробок.

Типичный порядок режимов работы АКПП таков:

  • Park («P») –режим «парковка». В этом положении выходной вал КПП блокируется специальной шпилькой для блокировки вращения ведущих колёс. Кстати, именно поэтому не рекомендуется оставлять автомобиль на стоянке, полагаясь только на эту блокировку и не задействовав ручной тормоз – повышенный износ шпильки и даже возможность её «закусывания» валом – вполне вероятна.
    Для задействования режима P автомобиль должен быть полностью остановлен.  Завести автомобиль (а часто и наоборот – извлечь ключ из замка зажигания), снабженный АКПП, можно только из этого или нейтрального положений АКПП.
    В ряде новых автомобилей вывести селектор из положения Р можно только нажав педаль ножного тормоза.
  • Reverse («R») – «Реверс», «Задний ход». Положение селектора обеспечивает возможность движения задним ходом, также автоматически включает сигнальные огни заднего хода. Ни в коем случае нельзя включать задний ход в АКПП до полной остановки автомобиля – повреждения АКПП могут быть катастрофическими. Для исключения возможности такого включения на многих современных коробках установлены механические блокировки, и даже на тех рычагах АКПП, где из положения R на N или D можно переключиться без отжатия стопора рычага,  обратное действие будет невозможно до полной остановки и нажатия стопорной кнопки.
  • Нейтраль («N») – нейтральная передача. Фактически, полностью разобщает коробку и двигатель, но буксировать автомобиль в этом положении или двигаться накатом всё же не рекомендуется – напомним, что гидравлический насос АКПП, осуществляющий функции циркуляции в том числе охлаждающей и смазочной жидкости внутри АКПП, работает от приводного вала от двигателя – а именно он и перестаёт вращаться в этом положении. При этом часть механизмов КПП вращается при буксировке, так как приводится в действие от колёс, что при отсутствии охлаждения с смазки приводит к перегреву и отказу.
  • Drive («D») – Основное положение селектора, предназначенное для движения вперед.
  • Овердрайв («OD», или  «[D]» в квадратных скобках) -  положение, в котором обеспечивается автоматический переход на пониженную передачу при необходимости, например, ускорения при обгоне.
  • Третья («3», «D3») – режим, в котором коробка передач ограничивается первыми тремя передачами из всего ассортимента имеющихся в наличии. Используется, например, для динамичной езды в городе или для торможения двигателем при спуске с горы. Иногда имеется в виду жесткое использование исключительно третьей передачи, а не диапазона из первых трех передач – тут следует всё же уточнить это в руководстве по эксплуатации к автомобилю. В современных авто при достижении опасных для двигателя высоких оборотов переключение на старшие передачи всё же происходит во избежание повреждений.
  • Вторая передача («2», «D2» или «S») – то, же, что и прошлый режим, но для второй передачи. На некоторых моделях Форд, Киа и Хонда имеется в виду именно вторая передача. В таком случае данное положение селектора используется для трогания на льду и снегу.
  • Первая («1», «D1» , «L» или «[Low]») – используется как пониженная передача для перемещения по нетвердым грунтам, буксировки и торможения двигателем при спуске с горы.

Помимо указанных режимов работы коробки-автомат используются иногда и предлагаемые производителями дополнительные режимы работы, призванные повысить удобство эксплуатации автомобиля в различных условиях.

  • «D5» – используется в автомобилях Хонда и Акура для движения по автомагистралям с использованием первых пяти передач в шестиступенчатых коробках передач.
  • «D4» – на тех же Хондах и Акурах используется для городского трафика в режиме.
  • «S», «Sport» или «Power» - режим, в котором переключения на более высокие передачи происходит несколько позднее, чем в режиме «D», в результате чего машина приобретает более «спортивное» поведение при разгонах. Также этот режим эффективнее при торможении двигателем.
  • «+/ −» или «M» – аналогично подрулевым переключателям позволяет вручную выбирать передачу в секвентальном режиме.
  • Зима («W») или «Snow» – На ряде автомобилей Вольво, Мерседес-Бенц и Дженерал Моторз позволяет стартовать со второй передачи, снижая риск пробуксовки.
  • Торможение («B») – на автомобилях Тойота используется для торможения двигателем. В гибридных автомобилях того же производителя приводит к  переводу штатного электродвигателя автомобиля в режим генератора. На практике это приводит к тому же эффекту, что и торможение двигателем.

На многих автомобилях помимо положений селектора есть и дополнительные органы управления – чаще всего это кнопки включения экономичного режима работы системы управления коробкой и двигателем. Иногда сам рычаг селектора выполняют в виде джойстика или вовсе – набора кнопок.

Преимущества и недостатки АКПП

К недостаткам АКПП традиционно относят стоимость, повышенный расход топлива и низкую – по сравнению с традиционной «ручной» коробкой передач – скорость разгона автомобиля.

Также ремонт автоматический КПП – дело затратное и требующее привлечения специалистов.

При использовании АКПП водитель фактически лишается возможности использования ряда приёмов управления автомобилем – будь то «раскачка» при увязании авто или управляемые заносы.

Нельзя и завести автомобиль с АКПП «с толкача», да и вообще - буксировать его не рекомендуется.

С другой стороны – гидротрансформаторная коробка  позволяет с меньшими нагрузками на двигатель самому кого-то буксировать.  Увлекаться, правда, не стоит – перегрев системы всё же возможен.

Но главный довод в пользу АКПП – это всё же сложность работы с «механикой» в городских пробках. «Автоматы» в двухэтажных британских автобусах появились именно как ответ на необходимость ежеминутных остановок, что уж говорить о современной дорожной ситуации, где в пробках сцеплением приходится работать едва ли не каждый метр.

Повышение количества ступеней в АКПП, усложнение управляющих программ  всё больше и больше приближает «автоматы» к традиционным механическим коробкам в области динамики разгона и расхода топлива.

Неисправности АКПП и их невысокая ремонтопригодность в условиях гаражей – не проблема на фоне роста количества сертифицированных точек обслуживания, расширенных гарантийных условий и всё повышающейся надёжности агрегатов.

Да и гидротрансформатор, берегущий двигатель от динамических нагрузок, только увеличивает ресурс автомобиля в целом.

Налицо – только плюсы коробки-автомат для обычного потребителя. Более того, с появления в 1939 году первых коммерчески успешных АКПП мы наблюдаем вытеснение механической КПП на легковых автомобилях в область нишевых продуктов, интересных ограниченному кругу лиц.

На данный момент сложно однозначно говорить о том, победила ли автоматическая коробка переключения передач традиционную «механику» или нет. В США есть однозначный ответ на этот вопрос – по разным исследованиям только 3,8%  проданных там в 2012 году новых автомобилей имели МКПП.

В Европе и России отношение автомобилистов к автоматической коробке передач также начало меняться: даже с учетом традиций автомобильной культуры и более высокой стоимости автоматических коробок передач, продажи «механики» уже в 2012 году упали ниже психологического рубежа в 50%, а многие производители и вовсе перестали предлагать свои автомобили в комплекте с механической коробкой передач.

Так что можно бесконечно рассуждать о плюсах или минусах трансмиссий автоматического типа, но факт есть факт: не за горами то время, когда и к нам придут американские реалии, где «ручка» по факту стала отличным противоугонным средством.

Автор
Дмитрий Лонь, корреспондент MotorPage.ru
Издание
MotorPage.Ru

Автоматическая коробка передач Hyundai Solaris

Автоматическая коробка передач Хендай Солярис – удобное решение для городского автомобиля, и покупателей не останавливает даже более высокая стоимость по сравнению с механикой. Обновленный Солярис получил 6-ступенчатую АКПП с удобным переключением, это сделало управление еще боле комфортным. Рассмотрим подробнее особенности работы коробки-автомат на Хендай Солярисе.

История АКПП этой модели

Автомат на Солярисе первоначально был 4-ступенчтым с маркировкой A4CF1. После рестайлинга 2014 года автомобиль получил новую 6-ступенчатую коробку-автомат, она устанавливается на машины с 1,6-литровым мотором. Для комплектации с 1,4-литровым двигателем до сих пор используется более простой вариант.
Сочетание современного двигателя и коробки-автомат Соляриса обеспечило ему следующий набор технических характеристик:

  • Мощность мотора достигает 123 л. с, максимальное количество оборотов в минуту – 6300.
  • До 100 км/ч машина разгоняется за 11,2 с.
  • Крутящий момент – 155 при 4200 об/мин.
  • Максимальная скорость с данным вариантом двигателя достигает 190 км/ч.

АКПП Хендай Солярис имеет важную отличительную особенность – наличие ручного режима, который часто используется любителями высоких скоростей. Передачи сменяются в автоматическом режиме при достижении максимальных оборотов двигателя.

Режимы использования АКПП

АКПП Солярис предусматривает следующие режимы использования:

  • «Р» - режим парковки, предусмотренный для длительного прогрева двигателя при нахождении на стоянке. При движении автомобиля и при остановке на светофоре этот режим не включается.
  • «R» - задний ход. Его можно включать только после полной остановки автомобиля и только при нажатом тормозе.
  • «N» - нейтральная передача, используемая при буксировке с заглушенным двигателем для перемещения машины.
  • «D» - основной режим эксплуатации коробки-автомат Hyundai Solaris, знаки плюс и минус указывают на повышение и понижение передачи.

По регламенту производителя, обслуживание автомата Хендай Солярис с заменой масла не предусмотрено, однако в российских условиях эксперты советуют менять его через каждые 90 тыс. км пробега. Любые поломки должны устраняться исключительно в условиях сервисного центра, обращаться к специалистам нужно уже при первых проявлениях неисправностей. Отзывы об автомате Хендай Солярис подтверждают надежность коробки, однако она требует правильной эксплуатации и заботливого отношения владельца.

Где Находится ЭБУ, Электронное Переключение, Схема, Как Найти Неисправности и Поломки, Диагностика, Тонкости Ремонта

Собранная датчиками информация о режиме работы трансмиссии передается в ЭБУ. Там происходит обработка информации и последующее создание соответствующих управляющих сигналов. Для улучшения работы АКПП алгоритмы, заложенные в блок управления, постоянно усложняются. Теперь коробки передач способны подстроится под спортивный стиль езды либо под движение по обледенелой дороге.

Внешний вид ЭБУ

Типы электронных блоков управления АКПП

Выделяют два основных типа электронных блоков управления:

  1. Отдельно отвечающий за работу АКПП. В таком случае на устройство возложено управление только коробкой передач. Преимуществом является более низкая цена на фоне совмещенных блоков. Может размещаться как внешне, например, в салоне автомобиля или подкапотном пространстве, так и быть встроенным внутрь корпуса АКПП;
  2. Совмещенный с ЭБУ двигателя. Созданы для уменьшения узлов автомобиля и учета взаимодействия двигателя и КПП. Всей информацией оперирует общий процессор, выдавая одновременно команды двигателю и коробке передач. В результате получается более оптимизированная работа силовой установки, так как при формировании управляющих сигналов учитывается больше внешних факторов.

При совмещенном изготовлении ЭБУ, практически невозможно использовать размещение устройства внутри коробки передач, поэтому количество шлейфов, идущих в блок управления увеличивается. Это, в свою очередь, не лучшим образом сказывается на надежности системы. Провода в шлейфе имеют тонкое сечение, что вызывает частые их повреждения.

Внешнее размещение

Блок в таком случае изготавливается в закрытом корпусе. Он может быть как отдельным элементом, так и совмещенным с ЭБУ двигателя. Встречается различное расположение модуля, например, в приборной панели либо подкапотном пространстве. Пример мозгов автоматической коробки передач показан на рисунке ниже.

Внешнее расположение в закрытом корпусе

Внутри трансмиссии находится большое количество датчиков. При выносе модуля управления за пределы корпуса коробки, возникает необходимость прокладки большого количества проводов. При этом важно, чтобы корпус АКПП оставался герметичным и трансмиссионная жидкость не просачивалась наружу.

Преимуществом такого решения является возможность размещения ЭБУ в любом месте. Это предохраняет электронику от воздействия высоких температур и агрессивной среды. Найти поломку и произвести ремонт при внешнем размещении также проще.

Внутреннее расположение

При внутреннем размещении найти где находится блок управления АКПП не составляет труда, так как ЭБУ располагается внутри автоматической коробки передач. Длина проводов сведена к минимуму. Все они находятся внутри корпуса. Внешний вид электронного блока, предназначенного для размещения внутри трансмиссии, изображен ниже.

Внутреннее исполнение

Главным недостатком такого размещения является постоянное воздействие высокой температуры на электронику. Ремонт ЭБУ АКПП также усложняется. Для проведения осмотра модуля потребуется разборка коробки передач. Это значительно усложняет устранение неисправностей в модуле и, соответственно, повышает стоимость ремонтных работ. Автопроизводители до сих пор не нашли компромиссного решения между внешним и внутренним размещением.

Устройство блока управления

Стандартными элементами системы управления являются:

  • Постоянная память, которая хранит алгоритм работы. При чип-тюнинге имеется возможность вносить в нее изменения. При обычной эксплуатации авто, данные памяти остаются неизменными;
  • Оперативная память. В ней происходит обработка всех данных получаемых с датчиков в режиме реального времени;
  • Процессор, выполняющий определенный набор команд. Очень часто имеет объединенный с памятью чип;
  • Гальванические развязки. Предотвращают повреждения модуля от некорректной работы датчиков. Также служат для защиты от неправильного подключения измеренных сигналов.

Каждый автопроизводитель выпускает электронный блок управления АКПП со своей начинкой. Количество чипов на плате растет, не смотря на то что  происходит совмещение функций отдельных элементов. Обусловлено это усложнением исполняемых алгоритмов и ростом количества получаемой информации с датчиков. Схема теряет ремонтопригодность, поэтому часто при выходе ЭБУ из строя рекомендуется замена на новое устройство.

Внутренности ЭБУ автоматической коробки передач

Причины выхода из строя ЭБУ автоматической коробки передач

В большинстве случаев неисправности блока управления АКПП ведут к полному обездвиживанию авто. В некоторых случаях включение передач происходит неправильно, либо работа коробки скоростей возможна лишь в аварийном режиме. Причиной поломок блока управления АКПП может стать:

  • скачки бортового напряжения. особенно в сторону превышения номинала;
  • механическое повреждение в следствие удара;
  • паразитная вибрация, которая появилась из-за неисправности какой-либо системы автомобиля, например, тормозной;
  • превышение рабочей температуры;
  • заводская недоработка как программного обеспечения, так как схемотехники модуля, что особо актуально для отечественных автомобилей;
  • влияние агрессивной внешней среды.

Повреждения на плате электронного блока управления

Причиной, почему управляющая информация не обрабатывается, может стать выгорание какого-либо элемента на плате. В зависимости от поврежденного элемента выбирается метод решения проблемы. Так, например, конденсатор можно заменить на новый. Перепайка процессора является трудоемким процессом, поэтому при его сгорании плата заменяется на новую.

Диагностика электронного блока управления

Для установления виновника неисправности используется несколько методов:

  1. Электронная диагностика. ЭБУ подключается к персональному компьютеру либо ноутбуку для считывания лога ошибок. Помимо поиска поломки, во время процедуры возможна оптимизация программы для того, чтобы управление АКПП было подстроено под желания владельца. При диагностике рекомендуется обнулять случайные ошибки, чтобы электронный блок управления продолжал работать в штатном режиме;
  2. Расширенная диагностика. Проводится в случае некорректной электронной диагностики, неспособной выявить поломку ЭБУ коробки переключения передач. Причиной применения расширенной проверки может быть обрыв внутри модуля, мешающий считыванию информации об ошибке;
  3. При невозможности определить вышедший из строя элемент предыдущими способами, прибегают к поочередной замене отдельных частей ЭБУ, поломка которых наиболее вероятна. Данный способ крайне редко применяется на серийных автоматических КПП, так как экономически выгодней приобрести новую плату управления.

Диагностика электронного блока управления при помощи ноутбука

До начала диагностики электронного блока управления рекомендуется проверить состояние шлейфов, идущих от АКПП к ЭБУ. Также стоит убедится в работоспособности датчиков и отсутствии отложений окислов на из контактах. Выход из строя измерителей встречается намного чаще, чем неисправность модуля управления.

Тонкости ремонта ЭБУ АКПП

Доступность чипов для ремонта есть только у массово выпускаемых автомобилей последних лет. Для остальных машин комплектующие необходимо заказывать у автопроизводителя, что значительно повышает стоимость на фоне популярных моделей. Взаимозаменяемость ЭБУ низкая, поэтому даже в пределах одной марки машин может встречаться несколько исполнений модуля, например, с разницей в распиновке.

При выполнении диагностики многое зависит не только от наличия правильного программного обеспечения, но и от опыта расшифровки лога ошибок мастером. Самодиагностика не способна точно указать поломку, поэтому полагаясь лишь на показания сканера можно потратить средства впустую. Многие мастера умеют только удалять ошибку из памяти, которая через небольшой промежуток времени вернется.

Сложность в определение неисправности вносят микроповреждения проводников. Сигнал с датчиков при этом поступает не все время. Так при проведении диагностики вся информация в ЭБУ поступает в полном объеме, но достаточно выехать на дорогу, как поток данных прерывается. Электронный модуль записывает ошибку и переводит коробку передач в аварийный режим. По этой же причине может теряться и управляющий сигнал.

Электронный блок управления АКПП имеет небольшие размеры, но он способен вывести трансмиссию из строя, поэтому при малейших подозрениях на неисправность ЭБУ, желательно произвести диагностику модуля. Ездить на автомобиле с некорректно работающим блоком запрещено, так как это может привести к потере управляемости автомобилем на ходу. Ремонтировать электронику самостоятельно затруднительно, поэтому рекомендуется в случае необходимости обращаться к профессионалам.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Блок управления АКПП на W204

Блок управления АКПП на W204

Производитель: Mercedes

Состояние: Б\У

Объем двигателя: 1.8 271

Тип двигателя: бензин

Производитель: Mercedes

Состояние: Б\У

Объем двигателя: 1.8 271

Тип двигателя: бензин

Производитель: Mercedes

Состояние: Б\У

Объем двигателя: 1.8 271

Тип двигателя: бензин

Производитель: Mercedes

Состояние: Б\У

Объем двигателя: 2.2 646

Тип двигателя: дизель

Производитель: Mercedes

Состояние: Б\У

Объем двигателя: 1.8 271

Тип двигателя: бензин

3257624232576490325764913257649232591837

Использование материалов сайта разрешено только с письменного разрешения администрации сайта или соответствующего правообладателя. Запрещается автоматизированное извлечение информации сайта любыми сервисами без официального разрешения администрации сайта. При использовании любых материалов ссылка на сайт обязательна.

Управление АКПП Toyota Camry

В данной автоматической коробке передач имеется система блокировки передач для минимизации неправильной работы.

Это означает, что можно выполнять переключение только из положения «Р» при нажатой педали тормоза (если замок зажигания находится в положении «ON» и нажата кнопка разблокировки).

Рис. 1. Схема режимов переключения рычага управления автоматической коробкой передач

Включенная передача показывается также на панели приборов.

Р: Парковка, запуск двигателя и извлечение ключа.

R: Задний ход.

N: Нейтральное положение.

D: Нормальный режим (с включенным выключателем повышающей передачи).

2: Усиленное торможение двигателем.

L: Максимальное торможение двигателем.

Выключатель повышающей передачи (рис. 2).

Рис. 2. Выключатель повышающей передачи

Нажатием данного выключателя можно переключаться на третью передачу (выключенное положение повышающей передачи) или на четвертую передачу (включенное положение повышающей передачи).

Для выключения повышающей передачи нажмите выключатель. Индикаторная лампа «O/D OFF» должна включиться.

Для повторного включения повышающей передачи нажмите выключатель еще раз. Индикаторная лампа «O/D OFF» должна погаснуть.

Для повышения топливной экономичности и улучшения плавности движения обязательно включайте повышающую передачу.

Если при включенном выключателе повышающей передачи выключить и запустить двигатель снова, то данный выключатель включается автоматически.

Автомобили с круиз-контролем – при использовании круиз-контроля, даже при понижении передачи, нажатием и отпусканием выключателя повышающей передачи, торможение двигателем не включится, так как не выключен круиз-контроль.

Обычный режим движения.

1. Запустите двигатель. Рычаг селектора должен быть в положении «Р» или «N».

2. Нажимая на педаль тормоза, переключите рычаг селектора в положение «D». Если рычаг находится в положении «D», то система автоматической коробки передач выбирает оптимальную передачу для данных условий движения, например: обычный режим, подъем в гору, тяжелая буксировка и т.п.

Для повышения топливной экономичности и улучшения плавности движения обязательно включайте выключатель повышающей передачи.

При низкой температуре охлаждающей жидкости двигателя невозможно переключиться на повышающую передачу даже при включенном повышающем выключателе.

3. Отпустите стояночный тормоз и педаль тормоза. Для плавного начала движения медленно нажимайте педаль акселератора.

Использование торможения двигателем.

Для использования торможения двигателем переключение на понижающую передачу выполняется так, как описано ниже.

– Нажмите выключатель повышающей передачи. Загорится индикаторная лампа «O/D OFF» и включится третья передача.

– Переключите в положение «2». При снижении скорости автомобиля до или ниже следующей скорости включится вторая передача и активируется усиленное торможение двигателем.

Двигатель 1AZ-FE.....93 км/ч.

Двигатель 2AZ-FE.....106 км/ч.

Двигатель 1MZ-FE.....111 км/ч.

– Переключите в положение «L». При снижении скорости автомобиля до или ниже следующей скорости включится первая передача и активируется максимальное торможение двигателем.

Двигатель 1AZ-FE.....46 км/ч.

Двигатель 2AZ-FE.....52 км/ч.

Двигатель 1MZ-FE.....50 км/ч.

Автомобили с круиз-контролем – при использовании круиз-контроля, даже при понижении передачи нажатием и отпусканием выключателя повышающей передачи, торможение двигателем не включится, так как не выключен круиз-контроль.

Будьте осторожны при включении понижающей передачи на скользком покрытии. Резкое переключение может привести к буксованию или заносу.

Использование положений «2» и «L».

Положения «2» и «L» используются для усиленного торможения двигателем, как уже было описано ранее.

При переключении рычага селектора в положение «2» или «L» можно начать движение так же, как и при рычаге в положении «D».

При переключении рычага селектора в положение «2» автомобиль начнет движение с первой передачи и автоматически переключится на вторую передачу.

Если рычаг селектора находится в положении «L», то включается первая передача.

Будьте осторожны, чтобы не давать двигателю слишком большие обороты. Следите за тахометром для удержания числа оборотов двигателя от попадания в красную зону. Для справки ниже приведены примерные значения максимально допустимой скорости для каждого положения.

Двигатель 1AZ-FE

«2».....103 км/ч

«L».....57 км/ч

Двигатель 2AZ-FE

«2».....115 км/ч

«L».....64 км/ч

Двигатель 1MZ-FE

«2».....116 км/ч

«L».....64 км/ч

Не рекомендуется продолжать движение на длительном подъеме или с буксированием большой массы, когда рычаг селектора находится в положении «2» или «L».

Это может привести к серьезному повреждению автоматической коробки передач вследствие перегрева. В подобных случаях используйте положение «D».

Движение задним ходом.

1. Полностью остановите автомобиль.

2. Нажимая на педаль тормоза, переключите рычаг селектора в положение «R». Запрещается переключаться на передачу заднего хода во время движения автомобиля.

Парковка.

1. Полностью остановите автомобиль.

2. Для надежного включения стояночного тормоза вытяните рычаг стояночного тормоза до упора.

3. Нажимая на педаль тормоза, переключите рычаг селектора в положение «Р».

При движении автомобиля ни в коем случае не пытайтесь переместить рычаг селектора в положение «Р». Это может привести к серьезному механическому повреждению и потере управления автомобилем.

Приемы вождения.

– Во время подъема на пологий склон, при частом переключении на повышающую и понижающую передачу между третьей и повышающей передачей, выключите выключатель повышающей передачи.

После окончания подъема обязательно сразу же включите данный выключатель.

– При буксировке прицепа для сохранения эффективности торможения двигателем не включайте повышающую передачу.

Для удержания автомобиля на подъеме обязательно используйте педаль тормоза или стояночный тормоз. Не пытайтесь удержать автомобиль с помощью педали акселератора, так как это может вызвать перегрев коробки передач.

Если не удается переключить рычаг селектора из положения «Р». Если не удается переключить рычаг селектора из положения «Р» даже при нажатой педали тормоза, используйте кнопку блокировки переключения на повышающую передачу.

Лаборатория автомобильной электроники Клемсона: электронное управление трансмиссией

Управление коробкой передач

Базовое описание

Модуль управления трансмиссией (TCM) управляет современными автомобильными трансмиссиями на основе входные данные от различных датчиков, а также данные, предоставленные блок управления двигателем (ЕСМ). Он обрабатывает этот ввод, чтобы вычислить, как и когда переключать передачи в трансмиссии, и генерирует сигналы, которые приводят в действие исполнительные механизмы для выполнения этого переключения.Программное обеспечение в TCM разработан для оптимизации характеристик автомобиля, качества переключения передач и топливной экономичности.

Электронные датчики контролируют выбор положения передачи, скорость автомобиля, положение дроссельной заслонки и ряд других параметров. На основе этой информации модуль управления регулирует ток, подаваемый на соленоиды. в трансмиссии, которые контролируют положение различных клапанов и шестерен.

Селекторный переключатель положения передач сообщает TCM, какая передача была выбрана оператором.Датчик положения коленчатого вала предоставляет информацию в TCM для определения существующей частоты вращения двигателя. Эта информация помогает TCM определить, когда следует переключать передачи. Датчик положения дроссельной заслонки сообщает TCM, насколько открыта дроссельная заслонка, что косвенно указывает на нагрузку на двигатель. Этот вход используется для определения наилучшего времени для переключения передачи. Датчик частоты вращения турбины определяет частоту вращения гидротрансформатора. Контроллер КПП использует эту информацию для определения проскальзывания в гидротрансформаторе, что помогает ему решить, когда активировать муфту блокировки гидротрансформатора.Муфта блокировки гидротрансформатора повышает эффективность трансмиссии за счет устранения гидравлических и насосных потерь, связанных с гидротрансформатором, при движении на устойчиво высоких скоростях. Датчик температуры трансмиссионной жидкости используется для обеспечения правильной температуры трансмиссионной жидкости. Если жидкость в автоматической коробке передач горячая, значит, коробка передач переключается на пониженную передачу. Датчик положения педали тормоза помогает убедиться, что водитель нажал на тормоз перед переключением на парковку или задним ходом.TCM также может переключать передачу на более низкую передачу, если транспортное средство движется под уклон, чтобы использовать компрессионное торможение двигателя. Входные данные от системы регулирования тягового усилия предписывают трансмиссии переключиться на пониженную передачу, когда одна или несколько шин теряют сцепление с дорогой.

Благодаря электронному управлению трансмиссией современные автоматические трансмиссии намного больше расход топлива по сравнению с их чисто механическими / гидравлическими предшественниками. Они также демонстрируют более плавное переключение, снижение выбросов двигателя, повышение надежности и улучшение управляемости автомобиля.

На некоторых автомобилях функции TCM и ECM объединены в одном модуле, называемом Модуль управления трансмиссией или PCM.

Датчики
Датчик положения коленчатого вала, датчик скорости колеса, датчик положения дроссельной заслонки, датчик положения шестерни, трансмиссия датчик температуры жидкости, датчик температуры охлаждающей жидкости двигателя, датчик частоты вращения турбины, выключатель стоп-сигнала
Приводы
Электромагнитные клапаны: питание от реле в TCM.
Электромагнитные клапаны регулирования давления: соленоиды силового двигателя, соленоиды с регулируемым сбросом давления.
Shift Solenoids: Электрические соленоиды, которые активируются для переключения передач.
Соленоиды муфты гидротрансформатора: тип с блокировкой, тип без блокировки.
Передача данных
Связь блока управления: Обычно шина сети контроллеров (CAN)
Производителей
ACDelco, г. Трансмиссия Allison, Baumann, BorgWarner, Bosch, Continental, Delphi, Hitachi, Magneti Marelli, PCS, TCI, Tremec, Wabco, ZF
Для получения дополнительной информации
[1] 1966 GTO: TCI Transmission Controller V8TV, YouTube, мар.2009.
[2] Блок управления трансмиссией, Википедия.
[3] Гидротрансформатор, YouTube, 10 апреля 2008 г.
[4] Suzuki Automotive объясняет «вариатор» или бесступенчатую трансмиссию, YouTube, 10 августа 2011 г.
[5] Как работают преобразователи крутящего момента! (Анимация), YouTube, 10 января 2014 г.
[6] Как работают автоматические коробки передач! (Анимация), YouTube, 24 января 2014 г.
[7] Трансмиссия DSG - объяснение, YouTube, янв.21, 2015.

3 компонента, которые играют роль в производительности автоматической коробки передач

Большинство легковых автомобилей, эксплуатируемых на сегодняшних дорогах, оснащены автоматической коробкой передач. Состояние автоматической коробки передач имеет решающее значение, когда речь идет об общей производительности любого автомобиля. Каждая автоматическая трансмиссия состоит из нескольких компонентов, которые работают вместе, чтобы помочь вашему автомобилю ездить безопасно и эффективно.

Список основных компонентов трансмиссии включает модуль управления двигателем, модуль управления трансмиссией и датчики скорости.Когда вы поймете, что делает каждый из этих компонентов и как определить, неисправен ли один из них, вы сможете лучше поддерживать свою автоматическую коробку передач с течением времени.

1. Модуль управления двигателем

Хотя модуль управления двигателем (ECM) не является строго частью системы трансмиссии, он тесно взаимодействует с модулем управления трансмиссией (TCM), помогая регулировать работу трансмиссии.

ECM действует как мозг системы управления двигателем автомобиля. Контроллер ЭСУД отвечает за сбор важной информации, такой как температура двигателя, соотношение жидкости в смеси и частота вращения.Затем эта информация отправляется в TCM в виде электрического сигнала. TCM интерпретирует эти сигналы и использует их для управления крутящим моментом, схемами переключения передач и температурой системы трансмиссии.

Подозреваемые сбои трансмиссии иногда могут быть связаны с неисправным ECM. Необходимо будет выполнить расширенные диагностические тесты, чтобы определить, вышел ли из строя TCM или ECM неисправен и не может посылать правильные сигналы в трансмиссию.

2. Модуль управления трансмиссией

TCM отвечает за управление работой трансмиссии на основе информации, которую он получает от системы двигателя вашего автомобиля.Многие водители ошибочно путают неисправный TCM с отказом трансмиссии.

TCM, который не работает должным образом, изменяет соотношение топлива и воздуха в вашем автомобиле и вызывает проблемы с синхронизацией и контролем искры. Ваш автомобиль может подпрыгнуть или вздрогнуть при переключении передач, если TCM выходит из строя, и вы можете интерпретировать эти проблемы как отказ трансмиссии.

Опытный механик может провести тесты, чтобы определить, серьезно ли повреждена ваша трансмиссия или проблемы с переключением передач могут быть связаны с неисправным TCM.

3. Датчики скорости

Все автоматические трансмиссии оснащены парой датчиков скорости. Датчики скорости записывают данные и отправляют их в специализированный модуль, подключенный к трансмиссии вашего автомобиля. Модуль управления трансмиссией (PCM) сравнивает данные, собранные каждым датчиком индивидуально. Используя это сравнение, PCM установит передаточное число, которое максимизирует эффективность вождения.

Это фактическое передаточное число затем будет сравниваться с желаемым передаточным числом.Основное различие между ними заставит PCM передать диагностический код неисправности на главный компьютер вашего автомобиля. Когда датчик скорости выходит из строя или выходит из строя, регистрируются ложные данные. PCM не получит точного передаточного числа, и вы будете испытывать вибрацию, пыхтение или вздрагивание, когда ваш автомобиль переключает передачу.

Автоматическая коробка передач должна переключаться плавно, чтобы предотвратить повреждение корпусов клапанов в трансмиссии или самих механических шестерен.Любое грубое переключение передач вызывает беспокойство и должно быть проверено опытным механиком.

Проблемы с передачей могут вызывать беспокойство. Прежде чем винить грубое переключение передач или проскальзывание передач в неисправной трансмиссии, убедитесь, что вы проверили датчики, которые работают вместе, чтобы помочь вашей автоматической трансмиссии работать эффективно. Проблема с модулем управления двигателем, модулем управления трансмиссией или датчиками скорости может привести к сбою трансмиссии, даже если сама трансмиссия в порядке.

Связаться Трансмиссии и авторемонт Huntington Beach помогут диагностировать проблемы с трансмиссией, а наши опытные специалисты займутся ремонтом.

Признаки неисправности модуля управления коробкой передач

Ваш автомобиль состоит из многих важных частей. Эти многочисленные составляющие работают вместе, чтобы сделать ваше путешествие по Филадельфии, Дойлстауну, Механиксбергу и Флемингтону и вокруг него плавным и приятным. Одна из этих частей - модуль управления трансмиссией.

График обслуживания

Обнаружение проблем с этой деталью является неотъемлемой частью вашего автомобиля в дороге и вне магазина. В этом руководстве мы в Fred Beans расскажем вам о наиболее распространенных признаках неисправного модуля управления коробкой передач, чтобы вы могли пресечь эти проблемы в зародыше.Читайте дальше, чтобы узнать больше!

Что такое модуль управления коробкой передач?

Прежде чем диагностировать проблемы с какой-либо частью вашего автомобиля, важно понять, что это такое и для чего он нужен. Модуль управления трансмиссией - это электронный механизм, который собирает данные и обрабатывает сигналы в вашей трансмиссии, чтобы регулировать переключение передач трансмиссии.

Модуль управления трансмиссией тесно взаимодействует со многими другими частями, которые зависят от его функций, включая двигатель, датчик положения педали тормоза, датчик температуры трансмиссионной жидкости, датчик турбины и датчик положения дроссельной заслонки.

Без этого механизма ваша трансмиссия не смогла бы эффективно и последовательно переключать передачи. Это приведет к поломке и даже повреждению других частей вашего автомобиля из-за того, что они не могут нормально работать.

Как обнаружить проблемы с модулем управления трансмиссией

Обнаружение проблем с модулем управления трансмиссией важно для предотвращения дальнейшего повреждения других важных частей вашего автомобиля. К счастью, проблемы с этой деталью легко обнаружить.Некоторые из наиболее распространенных признаков неисправного модуля управления коробкой передач включают:

  • У вас возникают трудности с переключением на пониженную передачу, когда вы замедляете, останавливаетесь или пытаетесь вручную переключиться на пониженную передачу.
  • У вас проблемы с переключением на более высокую передачу, когда вы пытаетесь ускориться или вручную пытаетесь переключиться на более высокую передачу, что может вызвать задержку ускорения.
  • Вы испытываете трудности с переключением передач или не можете переключиться с нейтрального положения.
  • Ваша коробка передач переключается на нейтральную или другую передачу самостоятельно.
  • Задержка при переключении с одной передачи на другую.

Если какой-либо из этих симптомов кажется вам знакомым, вероятно, у вас возникла проблема с модулем управления коробкой передач. Как только эти симптомы станут очевидны для вас, важно как можно скорее обратиться к специалисту для осмотра вашего автомобиля.

Проблемы с модулем управления трансмиссией могут привести к невозможности правильного переключения передач, что может стать причиной несчастных случаев и травм.Вдобавок ко всему, вождение с неисправным модулем управления коробкой передач может привести к длительному повреждению проводки трансмиссии.

Нужна помощь с модулем управления коробкой передач?

Если вы считаете, что у вас могут возникнуть проблемы с модулем управления коробкой передач, мы в Fred Beans будем рады помочь! В нашем удобном сервисном центре работают полезные и знающие профессионалы, которые смогут решить все проблемы с вашим модулем управления коробкой передач.

Водители в Филадельфии, Дойлстауне, Механиксберге и Флемингтоне могут назначить встречу для обслуживания сегодня, позвонив нам!

Что такое модуль управления коробкой передач

Независимо от того, являетесь ли вы автолюбителем или просто полагаетесь на свой автомобиль, чтобы путешествовать по городу, очень важно знать немного о том, как устроена ваша поездка.Хотя вам ни в коем случае не нужно быть лицензированным техником, общие знания деталей, которые обеспечивают движение вашего автомобиля, грузовика или внедорожника, помогут вам лучше понять некоторые из распространенных проблем, с которыми вы можете столкнуться во время движения. Одна важная часть, которую вы должны попытаться понять, - это модуль управления трансмиссией, часть вашего автомобиля, без которой он просто не может работать.

Что такое модуль управления трансмиссией T

Как и следовало ожидать, модуль управления коробкой передач вашего автомобиля работает вместе с двигателем и трансмиссией, чтобы вы и ваши пассажиры двигались вперед.Когда вы двигаетесь вперед, это та часть, которая отвечает за расчет правильного времени и места для переключения текущей передачи, чтобы ваше вождение было максимально приятным.

Помимо этой основной обязанности, этот модуль управления может также отправлять коды OBD2 на компьютер вашего автомобиля, если он обнаруживает какие-либо неисправности или другие проблемы с трансмиссией вашего автомобиля. Эти коды появляются в виде индикатора проверки двигателя на приборной панели, эффективно предупреждая вас о том, что что-то может быть не совсем правильно под капотом.

Почему это важно

Поскольку он обеспечивает жизненно важное звено между вашей системой трансмиссии и вашим двигателем, модуль управления, безусловно, является жизненно важной частью вашего опыта вождения. Без правильно работающего модуля ваш автомобиль не сможет переключать передачи, когда это необходимо, что в конечном итоге может привести не только к неудовлетворительному опыту вождения, но и к серьезным механическим проблемам, требующим дорогостоящего ремонта. Эти своевременные изменения также помогают повысить общую эффективность вашего автомобиля, так что вы сможете сэкономить милю на каждом галлоне топлива, которое вы добавляете в свой бак.

Эти детали также предназначены для улучшения качества переключения передач в вашей системе трансмиссии. Это означает, что переключение передач - более плавный и легкий процесс, который облегчает работу передач. Ваши шестерни не будут изнашиваться так сильно, что дольше сохранит вашу трансмиссию в лучшей форме.

Кроме того, способность детали отправлять коды на компьютер автомобиля служит отличным способом выявления проблем с трансмиссией до того, как что-то действительно пойдет не так под капотом. Это также может помочь предотвратить серьезные повреждения и дорогостоящий и трудоемкий ремонт в будущем.

Ручное и автоматическое

Излишне говорить, что эта деталь работает в механических коробках передач немного иначе, чем в автоматических трансмиссиях, поскольку она отвечает за синхронизацию переключения передач. Фактически, в МКПП эта деталь полностью устарела. В руководстве ожидается, что водители будут переключать передачи своего автомобиля по мере необходимости вручную, что делает совершенно ненужными детектирующие способности модуля управления. Поэтому, если вы гордитесь своим руководством, вероятно, вам не о чем беспокоиться.

Признаки неисправности модуля управления коробкой передач

Эти детали рассчитаны на длительный срок службы, но со временем ваш модуль управления трансмиссией, возможно, поддастся сочетанию тепловых колебаний, чрезмерного использования и других повседневных воздействий. Это может оставить деталь в плохом состоянии и помешать ей надежно выполнять свои обязанности. Некоторые из наиболее распространенных признаков неисправности модуля трансмиссии или управления включают:

  • Глохнет между переключениями передач
  • Отказ переключения передач
  • Коробка передач не переключается на пониженную при остановке
  • Автомобиль застрял на нейтрали
  • Коробка передач не переключается на повышенную при ускорении

Любая из этих проблем может считаться как опасной, так и неудобной, и со временем может иметь серьезные последствия для вашего двигателя.Поэтому, если вы столкнулись с какой-либо из этих проблем, всегда полезно попросить сертифицированного специалиста проверить ваш модуль управления коробкой передач, чтобы убедиться, что все снова работает нормально.

Ремонт

Как и в большинстве случаев ремонта автомобилей, вы всегда должны следовать правилу «лучше перестраховаться, чем сожалеть», если вы считаете, что у вас возникли проблемы с этой запчастью. Обычно никогда не бывает хорошей идеей просто подождать и посмотреть, исчезнет ли проблема, поскольку ваш двигатель или трансмиссия тем временем могут пострадать и получить повреждения.Обратитесь к своим техническим специалистам, чтобы сразу проверить все, чтобы вы могли уверенно вернуться в дорогу в кратчайшие сроки.

Признаки неисправности модуля управления коробкой передач

Трансмиссия вашего автомобиля состоит из многих важных частей, включая модуль управления трансмиссией. Как и любая другая часть вашего автомобиля, модуль управления коробкой передач может испытывать проблемы. Очень важно поймать их на ранней стадии, чтобы избежать более серьезных повреждений вашей трансмиссии.

На этой странице мы в World Ford Pensacola подробно рассмотрим, что такое модуль управления трансмиссией, для чего он нужен, а также множество признаков, на которые следует обратить внимание, если вы думаете, что у него могут возникнуть проблемы с вашей коробкой передач.Водители в районах Пенсакола, Крествью и Форт-Уолтон-Бич должны читать вперед, чтобы узнать больше!

Признаки неисправности модуля управления коробкой передач

Когда ваш модуль управления трансмиссией неисправен, он может вам сказать по-разному. Вот некоторые из наиболее распространенных признаков неисправного модуля управления коробкой передач:

  • Медленное ускорение : Вашему автомобилю требуется больше времени, чем обычно, чтобы набрать скорость.
  • Проскальзывание передачи : Ваша трансмиссия переключает передачи без предупреждения или без переключения.
  • Невозможность переключения передач : Вы не можете переключиться из нейтрального положения. Или ваша трансмиссия не может успешно переключаться на повышенную передачу, когда вы ускоряетесь, или на пониженную передачу, когда вы приближаетесь к остановке.
  • Низкая экономия топлива : Экономия топлива вашего автомобиля резко снизилась без причины.

Вам что-то из этого знакомо? Если это так, скорее всего, проблема в модуле управления трансмиссией. Чтобы убедиться в этом, опытный специалист должен внимательно осмотреть всю систему трансмиссии.

Вы захотите устранить проблемы с модулем управления коробкой передач, как только начнете замечать подобные симптомы из-за того, насколько опасными они могут быть при вождении. Невозможность правильно переключить или неожиданное переключение передач может привести к потере контроля над автомобилем и аварии.

Что такое модуль управления коробкой передач?

Модуль управления трансмиссией - это электронный компонент вашей трансмиссии, который отвечает за интерпретацию электрических сигналов от датчиков в других частях автомобиля.Некоторые из датчиков, которые работают в тесном контакте с модулем управления коробкой передач, - это датчик температуры трансмиссионной жидкости, датчик частоты вращения турбины и датчик положения дроссельной заслонки.

Эти датчики собирают информацию о характеристиках вашего автомобиля, и эти данные отправляются в модуль управления коробкой передач. Затем модуль управления трансмиссией использует эту информацию для расчета соответствующего переключения передач.

Нужен новый модуль управления коробкой передач?

Мы в World Ford Pensacola рады, что вы зашли сегодня на эту страницу, чтобы узнать больше о признаках неисправного модуля управления коробкой передач, и надеемся, что вы получили всю необходимую информацию.Если у вас все еще есть вопросы или вы думаете, что вам может понадобиться услуга передачи, мы готовы вам помочь; просто назначьте встречу с нашими опытными профессионалами.

Позвоните нам сегодня, и мы будем рады ответить на любые ваши вопросы о модуле управления коробкой передач или назначить для вас встречу в сервисном центре. Водители в районах Пенсакола, Крествью и Форт-Уолтон-Бич также могут остановиться у сервисного центра по пути через город!

Признаки неисправности модуля управления коробкой передач (TCM)

А как насчет механических коробок передач?

Если вы один из счастливчиков, которые водят автомобиль с механической коробкой передач, вам не нужно беспокоиться о каких-либо проблемах с этим компонентом.Поскольку его основная функция заключается в управлении синхронизацией переключения передач, любые ручные водители переключают передачи самостоятельно, в TCM нет необходимости. Вы, как водитель, считались бы модулем управления трансмиссией!

Как определить предупреждающие признаки неисправности TCM

Вероятность того, что вам потребуется заменить эту деталь в течение срока службы вашего автомобиля, невелика. Хотя этот механизм имеет решающее значение для способности вашего автомобиля управлять автомобилем, его часть рассчитана на долгие годы, долгие километры, высокую температуру и трение.Необходимо учитывать множество факторов, таких как привычки вождения и пробег автомобиля, но из-за резких колебаний температуры или чрезмерного использования TCM может выйти из строя и стать уязвимым для повреждения.

Вот некоторые из наиболее часто встречающихся симптомов неисправного TCM:

  • Контрольная лампа двигателя - Вы думали, что мы больше не будем упоминать об этом? Этот свет большинству людей легко игнорировать, но он служит важной цели ... предупреждать вас о проблеме.Сканер ODB-II сообщит вам, какие коды выбрасываются. Эти коды определяют, какая система требует внимания. Некоторые коды ошибок, характерные для неисправного TCM, включают коды p: P0613, P0700, P0706 и т. Д.
  • Неустойчивое переключение - Автоматическая коробка передач полагается на TCM для плавного переключения. Если у вашего автомобиля нет возможности ручного дублирования, и он не включен, ваш автомобиль должен переключаться без усилий. Если ваша машина икает, вам нужно немедленно ехать в магазин.
  • Застрял на передаче - Когда вы едете, вы не должны замечать значительных переходов между скоростями, но вы обязательно заметите, если ваша машина вообще не переключается.Если ваш автомобиль застрял на нейтральной или первой передаче, возможно, вы имеете дело с неисправным TCM.
  • Низкая экономия топлива - Важно отметить, что это хорошая отправная точка для выявления множества проблем, скрытых под капотом. Каждый раз, когда вы замечаете изменение MPG, вы должны быть начеку. Неисправный TCM повлияет на переключение двигателя, что приведет к снижению топливной экономичности.

Что управляет вашей коробкой передач? - Генеральная трансмиссия

Широкий спектр датчиков и модулей контролирует вашу трансмиссию, но что именно они делают и как они вызывают симптомы отказа трансмиссии?

Во многих случаях может быть не менее десяти различных модулей, которые прямо или косвенно управляют вашей трансмиссией и обеспечивают обратную связь.Количество используемых в транспортных средствах модулей зависит от их сложности. Ниже приведен список различных модулей и датчиков, регулирующих вашу автоматическую коробку передач. Обратите внимание, что проблемы и их причины различаются в зависимости от конкретных производителей и моделей - они просто самые распространенные.

Связаться с General Transmission

Модуль управления трансмиссией (TCM) или модуль управления трансмиссией (PCM)

Все автоматические трансмиссии используют модуль управления для регулирования скорости, переключения передач и включения сцепления.TCM принимает решения на основе информации, которую он получает от двигателя, что делает его ключом к переключению передач и изменению скорости. TCM распознает, когда сцепление включено и выключено, и считывает число оборотов в минуту, а затем выполняет команду на основе обратной связи водителя. Некоторые модули имеют внутреннюю память, которая будет вспоминать ваши привычки вождения и применять эти данные к характеристикам вашей трансмиссии.

Модуль управления трансмиссией также управляет функциями двигателя и трансмиссии. Он отвечает за переключение по времени, ощущение переключения и включение сцепления.Когда ваш PCM выходит из строя, ваша трансмиссия, скорее всего, перестанет переключаться, переключится слишком мягко или резко или вызовет полный отказ трансмиссии.

Признаки неисправности модуля управления коробкой передач:
  • Неправильное переключение на пониженную передачу при остановке на светофоре
  • Задержка переключения на низшие передачи при ускорении
  • Автоматическая передача на нейтральную передачу без предупреждения
  • Невозможность переключения с нейтральной передачи
  • Случайное переключение передач
  • Медленное ускорение
  • Застревание при движении в гору

Датчик массового расхода воздуха (MAS)

Датчик массового расхода воздуха измеряет поток воздуха, поступающий в двигатель, и использует эту информацию для регулирования соотношений воздуха и топлива и определения нагрузки на двигатель.

Признаки неисправного датчика массового расхода воздуха:
  • Поздние резкие смены или ранние мягкие смены
  • Без переключения
  • Пониженная мощность двигателя
  • Двигатель работает или не решается переворачивать

Датчик положения дроссельной заслонки (TP)

Датчик положения дроссельной заслонки измеряет положение дроссельной заслонки (педали газа), оказывая непосредственное влияние на работу двигателя.

Признаки неисправности датчика положения дроссельной заслонки:
  • Позднее резкое переключение или раннее мягкое переключение
  • Автомобиль вздрагивает или дергается при нажатии на дроссельную заслонку
  • Внезапная остановка
  • Колебания при разгоне
  • Контрольная лампа двигателя может мигать

Датчик абсолютного давления в коллекторе (MAP)

Датчик абсолютного давления в коллекторе измеряет давление в коллекторе.Он используется для измерения нагрузки на двигатель. Он также измеряет высоту и контролирует работу двигателя.

Признаки неисправности датчика абсолютного давления в коллекторе:
  • поздняя / резкая смена, ранняя / мягкая смена или полное отсутствие смены
  • Чрезмерный расход топлива
  • Неровный холостой ход
  • Колебания при разгоне
  • Внезапная остановка

Датчик температуры всасываемого воздуха (IAT)

Датчик температуры воздуха на впуске измеряет температуру воздуха на входе в двигатель.Он используется для управления топливовоздушной смесью двигателя. Он также является частью системы контроля давления в трансмиссии. По мере изменения температуры изменяются электрическое сопротивление датчика и сигнал напряжения.

Признаки неисправности датчика температуры всасываемого воздуха:
  • Более жесткое переключение, чем обычно
  • Глухой и резкий холостой ход
  • Медленные запуски или рывки от двигателя

Датчик дифференциальной скорости (DSS)

Датчик дифференциальной скорости измеряет скорость автомобиля.Отказ может препятствовать активации повышающей передачи и муфты гидротрансформатора.

Признаки неисправного датчика дифференциальной скорости:
  • Плохое ощущение переключения (резкое переключение передач вверх и вниз в диапазоне оборотов)
  • Круиз-контроль не активируется
  • Контрольная лампа двигателя

Переключатель повышающей передачи (OD)

Overdrive - это функция, позволяющая двигаться с постоянной скоростью, но с пониженными оборотами двигателя. Это обеспечивает лучшую экономию топлива, более низкий уровень шума и меньший износ механических компонентов.Для включения и выключения повышающей передачи требуется переключатель. Когда этот переключатель выходит из строя, возникают проблемы с передачей.

Признаки неисправного переключателя повышающей передачи:
  • Трансмиссия не переключается на повышенную передачу
  • Водитель не может отключить повышающую передачу

Датчик скорости автомобиля (VSS)

Датчик скорости автомобиля измеряет скорость автомобиля. При выходе из строя трансмиссия может перестать переключаться или переключаться поздно и резко. Плохой VSS может также препятствовать повышающей передаче и муфте гидротрансформатора.

Признаки неисправного датчика скорости автомобиля:
  • Проверьте, загорится ли индикатор двигателя

Датчик кондиционера (AC)

Датчик кондиционера сигнализирует PCM, когда кондиционер включен или выключен. Переключатель переменного тока влияет на частоту вращения двигателя при остановке. Неисправный переключатель переменного тока может привести к проблемам, которые кажутся связанными с передачей.

Датчик диапазона трансмиссии (TR) / Датчик положения трансмиссии

Датчик диапазона трансмиссии сообщает PCM о положении переключателя трансмиссии.PCM использует эту информацию, чтобы контролировать, какие передачи трансмиссии включать или отключать. Когда датчик TR выходит из строя, это может привести к неправильному запуску передачи, отсутствию переключений на повышенную передачу или к тому, что вы чувствуете, как состояние выключения передачи.

Признаки неисправности датчика дальности передачи:
  • Автомобиль не заводится и не движется
  • Коробка передач неожиданно переключается на передачу
  • Автомобиль перейдет в аварийный режим

Выключатель тормоза

Датчик тормоза измеряет положение педали тормоза.Его основная функция - отпускать муфту гидротрансформатора при торможении. Когда он выходит из строя, муфта гидротрансформатора не срабатывает или может шевелиться при остановке.

Признаки неисправности выключателя тормоза:
  • Стоп-сигнал остается включенным во время работы автомобиля
  • Не работают стоп-сигналы

Датчик температуры охлаждающей жидкости (CT)

Датчик температуры охлаждающей жидкости измеряет температуру охлаждающей жидкости двигателя. Он используется для блокировки повышающей передачи и муфты гидротрансформатора, когда двигатель слишком холодный.Отказ серьезно повлияет на работу двигателя.

Признаки неисправного датчика температуры охлаждающей жидкости:
  • Пониженная экономия топлива
  • Черный дым из выхлопа
  • Двигатель постоянно перегревается
  • Проверить световые индикаторы двигателя на приборной панели

Датчик вала турбины (TSS)

Датчик вала турбины измеряет частоту вращения первичного вала. PCM использует информацию, предоставленную TSS, чтобы определить, происходит ли проскальзывание передачи.Когда он выходит из строя, это обычно приводит к проблемам с синхронизацией смены. В зависимости от производителя, это может вызвать множественные проблемы с синхронизацией и ощущением переключения передач.

Признаки неисправного датчика вала турбины:
  • Жесткое или неправильное переключение передач
  • Круиз-контроль не включается
  • Проверить световые индикаторы двигателя на приборной панели

Датчик температуры трансмиссионной жидкости (TFT)

Датчик температуры трансмиссионной жидкости измеряет температуру трансмиссионного масла (AFT).Его основная функция - блокировать работу муфты повышающей передачи и гидротрансформатора в холодном состоянии. На некоторых моделях он также блокирует определенные передачи в зависимости от температуры (слишком высокая или слишком низкая).

Признаки неисправного датчика температуры трансмиссионной жидкости:
  • Проверить световые индикаторы двигателя на приборной панели
  • Гидротрансформатор не работает должным образом
  • Жесткие или задержанные смены
  • Автомобиль переходит в аварийный режим

Свяжитесь с нами сегодня!

Если у вас есть какие-либо вопросы относительно восстановления, ремонта или восстановления трансмиссии, позвоните в мастерские трансмиссии в Рино сегодня.General Transmission - это семейная мастерская по ремонту трансмиссий, основанная на ценностях и честности, и мы будем более чем рады ответить на ваши вопросы.
