Система подключаемого полного привода part time: Подключаемый полный привод (Part-time 4WD)

Содержание

Полный привод: постоянный и подключаемый. Как устроен и в чём разница?


Минусы:

  • сложность по сравнению с жестко подключаемым приводом;
  • большая масса;
  • сложность настройки управляемости;
  • повышенный расход топлива.

Первое, что приходит в голову, когда есть задача передать крутящий момент на две оси, — это жестко подсоединить их к раздатке железными трубами. Но вот незадача: при прохождении поворотов колеса автомобиля проходят разные пути.

Если жестко соединить оси, то какие-то колеса будут ехать, а какие-то — пробуксовывать. В грязи, когда покрытие мягкое, это нестрашно. Во времена Второй мировой, скажем, легендарные "Виллисы" спокойно ездили с жестко соединенными осями, потому как эксплуатировались исключительно на бездорожье. А вот если покрытие твердое, то эти пробуксовки будут порождать крутильные колебания и медленно, но верно разрушать трансмиссию.

Поэтому в раздаточной коробке автомобилей с постоянным полным приводом располагается межосевой дифференциал — механизм, который распределяет мощность между осями и позволяет им вращаться с разной скоростью. И если какое-то колесо замедляется, то обороты другого увеличиваются, но настолько же падает и крутящий момент на нем.

Все это здорово, пока мы едем по асфальту, а что делать, если задней осью мы застряли в луже? На передних колесах, которые будут стоять на твердой поверхности, будет момент но не будет оборотов, зато задние будут вращаться очень быстро, но момент на них будет маленьким. Маленькой будет и мощность на заднем колесе и ровно такую же мощность дифференциал подаст на передок. Буксовать в таком случае можно хоть целую вечность — все равно не сдвинешься.

Для таких случаев дифференциал снабжают блокировкой — когда она включена, обороты на всех колесах одинаковые, а момент зависит только от сцепления колес с дорогой.

За счет наличия дополнительных узлов (дифференциала и блокировки) вся система получается достаточно тяжелой и сложной. Кроме того, постоянная передача момента на все колеса увеличивает потери энергии, а значит, ухудшает динамику и увеличивает расход топлива.

Постоянный полный привод в автомобилестроении до сих пор используется, хотя в последнее время эту систему постепенно вытесняет полный привод по требованию, о котором речь пойдет дальше.

Жестко подключаемый (Part-time)


Системы Полного Привода | awd авто, 4x4 машины, 4wd автомобили, 4motion, quattro, xDrive, SH-AWD, Haldex, Torsen, wiki

Производители называют полноприводные версии своих автомобилей различными способами, но на практике существуют лишь четыре вида систем полного привода:

Полный привод Part-time

Постоянный полный привод

Автоматически-подключаемый полный привод

Многорежимный полный привод

полный привод part-time (Редактировать)

Part-time 4wd, от англ. "Part time" - неполный рабочий день. Другими словами - полный привод временного использования. При движении по дорогам с твёрдым покрытием вся тяга передаётся только на один мост, как правило задний. Второй мост подключается водителем с помощью рычага или кнопки.

У автомобилей с part-time 4wd отсутствует межосевой дифференциал, который позволил бы карданным валам вращаться с разными скоростями когда автомобиль поворачивает. При включенном полном приводе передний и задний карданные валы через раздаточную коробку жёстко соеденены друг с другом и вращаются с одной скоростью. В повороте же передние колеса автомобиля проходят больший путь, чем задние.

Иллюстрация: part time all wheel drive windup

При включенном полном приводе и попытке повернуть автомобиль в трансмиссии возникают напряжения, которые могут ослабиться только за счет проскальзывания колес на грунте. Поэтому использование такого полного привода ограничено участками с очень низким коэффициентом сцепления (грязь, снег, лед, песок). На дороге с сухим твердым покрытием колесам очень тяжело провернуться, сильно изнашиваются шины, в трансмиссии возникает сильное напряжение, что может привести к ее серъезной поломке.

Внимание! Надпись "Part-time 4wd" на селекторе режимов трансмиссии SelecTrac у Jeep Cherokee означает блокировку межосевого дифференциала. Тип трансмиссии SelecTrac - Многорежимный полный привод.

постоянный полный привод (Редактировать)

Англ. Full-time 4wd, permanent 4wd, permanently-engaged 4wd. Система, в которой усилие от двигателя передается на все колеса постоянно. Такая трансмиссия оснащена межосевым дифференциалом, что позволяет передним и задним колёсам проходить разные расстояния в поворотах. На таком автомобиле можно двигаться в режиме полного привода как по дорогам, так и на бездорожье. Для тяжелых дорожных условий межосевой дифференциал может быть заблокирован. В этом случае работа полного привода становится аналогичена Part-Time 4wd, т. е. жесткое, но не равномерное распределение тяги между мостами, которое зависит от сцепных условий под ведущими колесами(от сцепного веса и коэффициента сцепления, если нет подъема). Где сцепные условия лучше, туда и будет подаваться больший крутящий момент. В некоторых системах блокировка межосевого дифференциала принудительно включается водителем, в других же межосевой дифференциал блокируется автоматически при пробуксовке или опасности пробуксовки колес. Для блокировки может использоваться, например, дифференциал Torsen, вискомуфта, управляемое электроникой многодисковое сцепление и пр.

В последние десятилетия получила применение электронная система контроля тягового усилия на всех четырех колесах, призванная заменить механическую блокировку дифференциалов. Такая система подтормаживает буксующие колеса, тем самым перераспределяя тяговое усилие на колеса, имеющие лучшее сцепление с дорогой (Mercedes ML, BMW X5, Land Rover Discovery II). Однако, при движении по серьезному бездорожью, такая электронная система не эффективна.

автоматически-подключаемый полный привод (Редактировать)

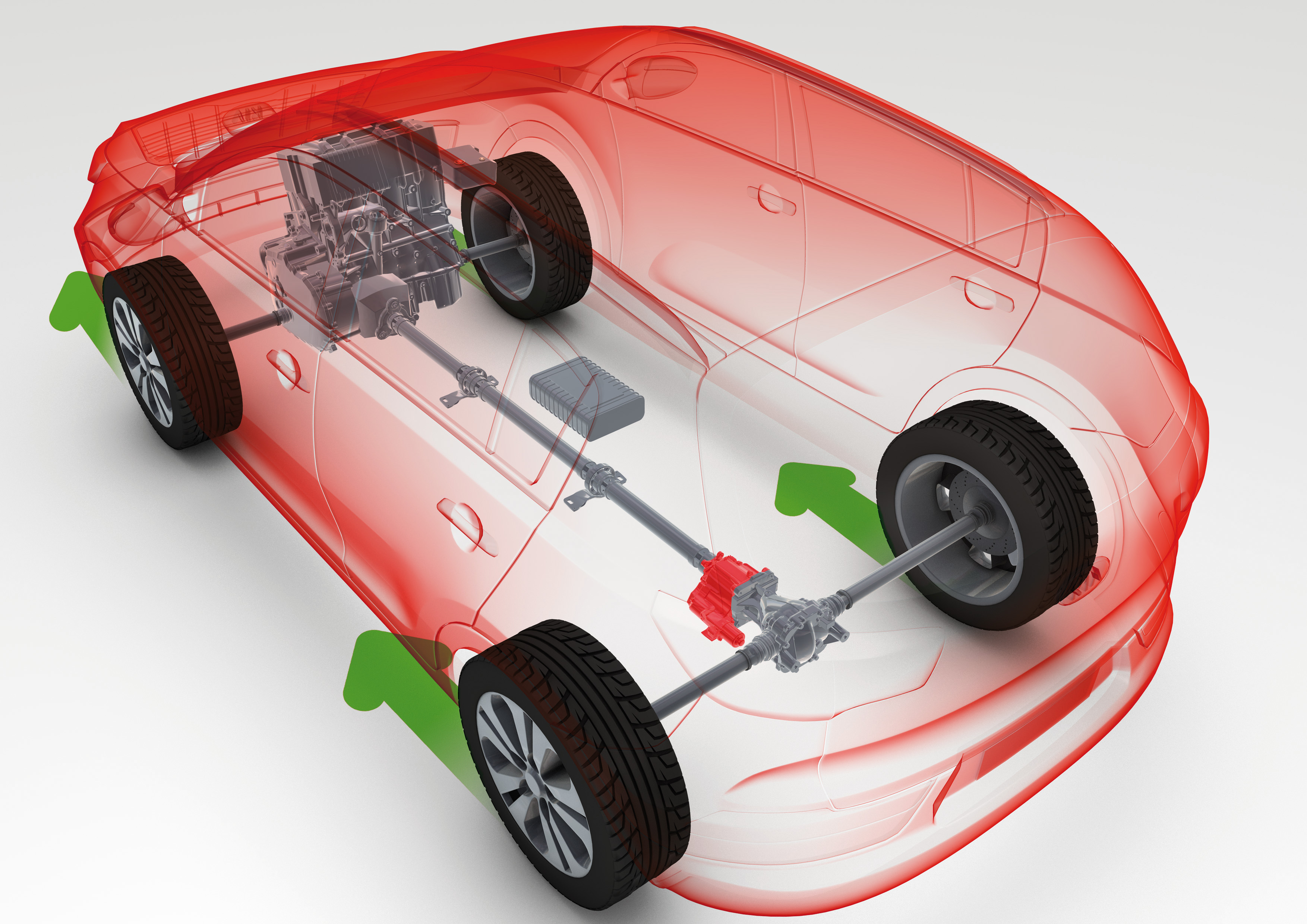

Англ. automatic 4wd, on-demand 4wd. В такой системе в нормальных дорожных условиях ведущим является только один мост. Полный привод подключается при необходимости. Как правило, это происходит при пробуксовке колес и, как только пробуксовка устранена, полный привод отключается. Для подключения второго моста может использоваться вискомуфта, или многодисковое сцепление приводимое гидронасосом, самоблокирующееся при появлении разницы в скоростях вращения переднего и заднего моста; или же многодисковое сцепление с электронным управлением, получающее информацию о пробуксовке от датчиков ABS и улавливающее малейшую разницу в скоростях вращения переднего и заднего мостов.

Т.н. превентивная система автоматически-подключаемого полного привода способна с помощью различных датчиков (ускорения, степени нажатия акселератора и пр.) определять возможность пробуксовки и необходимость подключения полного привода до пробуксовки ведущих колёс.

ajo

многорежимный полный привод (Редактировать)

Англ. Selectable 4wd

. В другую категорию можно выделить автомобили Mitsubishi Pajero (трансмиссия Super Select 4wd) и Jeep Grand Cherookee (трансмиссия SelecTrac), Nissan Pathfinder (All-mode 4wd) с их селективной трансмиссией, которую можно назвать системой постоянного полного привода (автоматически-подключаемого в случае с Nissan Pathfinder) с возможностью принудительного отключения переднего моста.

В Pajero, например, можно выбрать один из следующих режимов: 2wd, 4wd с автоматической блокировкой центрального дифференциала (аналогично Full-Time 4wd), 4wd с жестко заблокированным дифференциалом (аналогично Part-Time 4wd) и пониженная передача (Low range Part-Time 4wd).

© www.awdwiki.com

Для дополнительного чтения: (Редактировать)

Считаете что информация о Для Дополнительного Чтения: не полная? Присылайте нам что вы знаете на или оставьте комментарий внизу страницы.

в чем различие между терминами 4wd и awd? (Редактировать)

Автопроизводители не всегда следуют каким-то определенным правилам, но во многих случаях все же можно дать определение этим терминам. Аббревиатура 4WD как правило относится к автомобилям повышенной проходимости, имеющим понижающий ряд трансмиссии (low range). AWD чаще всего применяется на полноприводных легковых автомобилях, которые в большинстве случаев не имеют понижающей передачи и часто являются моноприводными в нормальных дорожных условиях.

Часто задаваемые вопросы | Major

1. Чем система постоянного (Full-Time) полного привода отличается от системы подключаемого (Part-Time) полного привода?

В системе постоянного полного привода применяется межосевой дифференциал. Он позволяет переднему и заднему карданным валам вращаться с разной угловой скоростью. Благодаря этому автомобиль можно постоянно эксплуатировать на твердых и сухих покрытиях в режиме полного привода.

Что касается системы подключаемого полного привода, то в ней межосевой дифференциал отсутствует, и передний и задний карданные валы при подключении полного привода жестко блокируются между собой. Вот почему в обычных условиях эксплуатация автомобиля должна осуществляться в режиме привода на два ведущих колеса, а режим привода на все четыре колеса следует использовать только на пересеченной местности или на мокрых и скользких покрытиях.

2. Почему нельзя пользоваться подключаемым (Part-Time) полным приводом при движении по твердому покрытию?

Система подключаемого полного привода жестко блокирует между собой передний и задний карданные валы, не позволяя им вращаться с разной угловой скоростью (эту функцию выполняет межосевой дифференциал). Прохождение поворотов и продолжительная езда на автомобиле в режиме полного привода по твердым и сухим покрытиям может вызвать шум и вибрацию трансмиссии. Действующие при этом на трансмиссию повышенные нагрузки способны вызвать ее перегрев и преждевременный выход из строя.

3. Почему в отсутствие разблокированного межосевого дифференциала трансмиссия подвергается повышенным нагрузкам, когда автомобиль выполняет поворот?

Когда автомобиль выполняет поворот, все четыре колеса находятся на разном расстоянии от центра поворота и потому проходят разный путь и вращаются с разной угловой скоростью. Если передний и задний карданные валы жестко заблокированы друг относительно друга, и автомобиль поворачивает на твердом и сухом покрытии, то разница угловых скоростей вращения колес вызывает повышенную нагрузку на трансмиссию. Когда под нагрузкой одно из колес утрачивает сцепление с покрытием, это сопровождается ударом или вибрацией.

4. На какой скорости можно включать режим 4WD High Range?

Режим 4WD High Range можно включать как на неподвижном, так и на движущемся автомобиле. В последнем случае скорость не должна превышать 88 км/ч.

5. Как долго можно эксплуатировать автомобиль в режиме 4WD High Range?

В случае системы подключаемого полного привода продолжительная эксплуатация автомобиля в режиме 4WD High Range допускается только при движении по влажному, сыпучему или скользкому покрытию.

Что же касается системы постоянного полного привода, то водителю нет необходимости включать режим 2WD при движении по твердому покрытию.

6. Какова максимальная скорость движения автомобиля в режиме 4WD High Range?

Максимальная скорость движения автомобиля в данном режиме ограничена дорожными условиями.

7. Что представляет собой режим 4WD Low Range?

4WD Low Range – это специальный режим, который применяется, только когда требуется дополнительное сцепление колес с грунтом и максимальное тяговое усилие. В данном режиме передний и задний карданные валы жестко заблокированы друг относительно друга, и поток мощности поступает от двигателя к колесам через понижающий ряд раздаточной коробки. При этом происходит увеличение тягового усилия на колесах. Не рекомендуется включать и выключать режим 4WD Low Range, если скорость автомобиля превышает 3 - 5 км/ч. Кроме того, данный режим нельзя использовать для эксплуатации автомобиля в обычных условиях.

8. Можно ли включать режим 4WD Low Range на любой скорости?

Нет. На скорости 3 - 5 км/ч установите селектор коробки передач в положение Neutral (если автомобиль оборудован автоматической коробкой передач) или выжмите педель сцепления (если автомобиль оборудован механической коробкой передач). Во время движения автомобиля накатом со скоростью 3 - 5 км/ч установите рычаг раздаточной коробки в положение Low Range (понижающий ряд), минуя положение Neutral.

9. Какова максимальная скорость движения автомобиля в режиме 4WD Low Range?

Скорость движения автомобиля в данном режиме не должна превышать 40 км/ч.

10. Можно ли включить режим 4WD Low Range на неподвижном автомобиле?

Включать или выключать режим 4WD Low Range разрешается и на неподвижном автомобиле, однако введение в зацепление шестерен раздаточной коробки может быть связано с некоторыми трудностями. Таким образом, для включения данного режима может потребоваться несколько попыток. Наиболее предпочтительным условием для этой операции является движение автомобиля со скоростью 3 - 5 км/ч. Не рекомендуется предпринимать попытки включить или выключить режим 4WD Low Range, если скорость автомобиля превышает 3 - 5 км/ч.
