4 такта работы ДВС. Основные решения поломок ДВС

Рассмотрим 4 такта работы ДВС:

  1. Впуск
  2. Сжатие
  3. Сгорание
  4. Выпуск

  1. При первом такте открывается клапан и в блок цилиндра добавляется топливная смесь. Топливная смесь состоит из воздуха и топлива в пропорции 14.7 к 1. При этом различают обогащенную топливную смесь, где пропорция бензина к воздуху примерно 40 к 1 и обедненную топливную смесь, где соотношение воздуха по отношению к бензину преобладает.
  2. При втором такте происходит сжатие топливной смеси в камере сгорания в блоке цилиндра.
  3. При третьем такте топливная смесь зажигается при помощи свечи зажигания.
  4. На четвертом такте происходит выпуск отработанных газов через выпускные клапаны ГБЦ.
ГБЦ оборудован маслосъемными и компрессионными кольцами.

Маслосъемные кольца позволяют оптимально использовать топливо, смазывая весь цилиндр и равномерно распределяя масло по его поверхности.


Компрессионные кольца играют роль уплотнителей, которые блокируют выход отработанных газов в тепловой зазор.

!!! Закоксовка колец — проблема, с которой сталкиваются автовладельцы. Ее суть в том, что компрессионные кольца становятся слишком плотными и больше не могут обеспечивать герметичность внутри цилиндра.

Распредвал синхронизирует работ впускных/выпускных клапанов с работой коленчатого вала.
Верхняя мертвая точка — это верхняя граница хода поршня, нижняя мертвая точка — это нижняя граница хода поршня.

Впускные и выпускные клапаны цилиндра имеют клапанную пружину, клапанную тарелку и фиксирующий

сухарь.

Впускные и выпускные клапана открываются и закрываются благодаря приводу ГРМ.

Привод ГРМ приводит в движение распределительный вал, масляный и водяной насос.

Различают верхневальные и нижневальные двигатели.

Верхневальные двигатели более распространены, ими оснащены все легковые автомобили. Нижневальные встречаются в грузовых автомобилях и в спец. технике, также в автомобилях УАЗ и Газель.
Главное отличие нижневальных и верхневальных двигателей в том, что в верхневальных двигателях больший крутящий момент на высоких оборотах, а в нижневальных — на низких.
Самые частые поломки ДВС и их основные решения:
— износ деталей цилиндро-поршневой группы
— замена деталей цилиндро-поршневой группы
— разрыв или растяжение привода на распредвал — замена, правильная установка и регулировка элементов привода ГРМ!!! При заказе деталей учитывайте обстоятельства малой выработки шестерней и направляющих, чтобы ремонт не обошелся еще дороже.

!!! Соблюдайте метки при замене цепи, ремня, шестерни или эвольвенты привода ГРМ. Так вы точно правильно выставите положение коленчатого и кулачкового (распределительного) валов двигателя.

— неисправность системы зажигания — чаще всего замена катушки зажигания или конденсатора распределителя зажигания решают проблему
— поломка топливного насоса — чаще всего проблему решает замена топливного фильтра или промывка сетки приемника
— замена топливного насоса
— нарушение зазоров между элементами — необходимо отрегулировать зазоры
— заклинивание шатунов, поршней — ремонт ДВС посредством гильзовки цилиндра/цилиндров, замена цилиндра/цилиндров, замена маслосъемных колец!!! Желательно загильзовывать все цилиндры, в противном случаеесть вероятность изменения геометрии цилиндров полублока
— отсутствие компрессии — замена компрессионных колец\ поршня или клапанов
— прогар поршня — замена поршня!!! Соблюдайте правила, прописанные в рукаводстве эксплуатации. Не допускайте прогара поршня, ведь это эксплуатационный дефект

Опубликовано: 18.05.2016

4 тактный двигатель: принцип работы

4 тактный двигатель является поршневым мотором внутреннего сгорания. В этих агрегатах рабочий процесс всех цилиндров занимает два кругооборота коленчатого вала. Два кругооборота коленчатого вала также можно охарактеризовать как четыре поршневых такта, от чего и произошло название четырехтактный двигатель.

Начиная с середины двадцатого века четырехтактный двигатель является самым распространенным видом поршневых моторов внутреннего сгорания.

Основные характеристики 4 тактного двигателя

  1. Обмен газов происходит за счет движения рабочего поршня;
  2. 4 тактный двигатель обладает газораспределительным механизмом, который позволяет переключить цилиндровую полость на впуск и выпуск;
  3. Обмен газов происходит в момент отдельного полуоборота коленвала;
  4. Цепная, ременная передача и шестеренчатые редукторы позволяют изменить моменты зажигания, впрыскивания бензина и привода газораспределительного механизма относительно частоты верчения коленвала.

История

Примерно 1854-1857 годов итальянцы Евгенио Барсанти и Феличче Матоци создали устройство, которое, согласно существующим сведениям, походило на 4 тактный мотор. Несмотря на это, 4 тактный мотор был запатентован только в 1861 Алфоном де Роше, поскольку изобретение итальянцев было потеряно.

В первый раз пригодный к работе 4 тактный мотор был создан немецким инженером Николаусом Отто, в честь которого четырехтактный цикл назвали циклом Отто, а применяющий свечи зажигания 4 тактный мотор – двигателем Отто.







4 тактный двигатель принцип работы

В двухтактном моторе смазывание коленвала, цилиндровых и поршневых пальцев, подшипника коленвала, поршня и компрессионных колец происходит путем заливки масла в бензин. 4 тактный мотор отличается тем, что в нем коленчатый вал расположен в масляной ванне. За счет этой особенности необходимость в добавлении масла или смешивании топлива попросту отсутствует. Все, что нужно сделать владельцу транспортного средства – это наполнить топливный бак бензином, после чего можно продолжать пользоваться транспортом.

Таким образом, автовладельцу становится незачем приобретать специальное масло, которое нужно для функционирования двухтактных моторов. Помимо этого, 4 тактный мотор отличается уменьшенным количеством нагара на стенах глушителя и поршневом зеркале. Еще одним важным отличием является то, что при двухтактном моторе совершается выплеск горючей смеси в выхлопную трубу – это обусловлено его устройством.

Стоит признать, что четырехтактные двигатели также обладают небольшими недостатками. К примеру, у таких двигателей повышенная длительность старта скутера с места. Также не особо качественными являются работы по регулированию клапанного теплового зазора. При этом следует отметить, что проблему с повышенной длительностью старта скутера можно решить оптимизацией опций центробежного сцепления и передачи.







Конструкция агрегата

Устройство 4 тактного двигателя выглядит таким образом: распредвал размещен в крышке цилиндра и приводится в действие с помощью ведущего колеса, вмонтированного на коленчатом вале. В устройстве 4 тактного двигателя распределительный вал способен открывать и закрывать впускной и выпускной клапан, но лишь один из них, а какой конкретно – зависит от расположения поршня. Помимо этого, на распределительном вале расположены кулачки, с помощью которых приводятся в действие коромысла клапанов.

После своего срабатывания коромысла начинают воздействовать на один из двух клапанов, что приводит к его открытию. Стоит отметить, что между клапаном и регулировочным винтом должен быть узкий промежуток (его еще называют тепловым зазором) – во время нагрева происходит расширение металла, поэтому в случае неимения или слишком маленького размера зазора клапаны не смогут полностью закрыть каналы впуска и выпуска. Зазор при клапане выпуска должен быть большего размера, чем у клапана впуска, поскольку газы выхлопа более горячие, нежели горючая смесь, и, соответственно, это приводит к тому, что клапан выпуска нагревается больше клапана впуска.

Вот и все описание устройства 4 тактного двигателя.

Работа 4 тактного двигателя

Как уже было сказано, работа 4 тактного двигателя состоит из двух оборотов коленвала или, еще можно сказать, четырех тактов поршня.

Работа 4 тактного двигателя происходит таким образом:

  1. (впуск). Поршень продвигается в нижнюю сторону, что приводит к открытию клапана впуска. В итоге горючая смесь оказывается в цилиндре, куда она попадает из карбюратора. По достижению поршнем нижнего положения совершается закрытие клапана впуска.
  2. (сжатие). Поршень передвигается в верхнюю сторону, что провоцирует сжимание горючей смеси. После того, как поршень приближается к верхней мертвой точке, совершается возгорание сжатого поршнем бензина.
  3. (расширение). Происходит возгорание бензина, в результате которого он сгорает – это приводит к растяжению горючих газов и, соответственно, к движению поршня вниз (два клапана оказываются закрытыми).
  4. (выпуск). По инерции коленчатый вал продолжает кругооборот вокруг своей оси, а поршень – продвигаться вверх. Вместе с этим происходит открытие клапана выпуска, откуда выхлопные газы попадают в трубу. Когда поршень доходит до верхней мертвой точки, совершается закрытие клапана впуска.

По окончанию работы 4 тактного двигателя

четыре такта проходят заново.

Функционирование двухтактного агрегата

Хоть и статья не об этом, однако стоит коротко описать функционирование двухтактного двигателя с целью сравнить их. Как становится понятно из наименования, функционирование такого мотора проходит только через два такта.





  1. Поршень продвигается наверх, что приводит к сжатию горючей смеси, после которого (без достижения верхней мертвой точки) она воспламеняется. По достижению поршнем верхней мертвой точки открываются окна впуска в стене цилиндра, из-за чего горючая смесь перетекает в кривошипную камеру.
  2. Под действием растягивающихся газов поршень продвигается в нижнюю сторону. Пребывая в нижнем положении, поршень открывает окна впуска и выпуска. Газы попадают в трубу выхлопа, а на их месте оказывается горючая смесь.

чем отличается от двухтактного, принцип работы, фазы газораспределения

На чтение 7 мин. Просмотров 913

Четырехтактный двигатель – самая распространенная модель двигателя внутреннего сгорания для автомобилей и не только. Двухтактные ДВС сегодня применяются, но сфера их использования ограничена некоторыми видами мототехники, микро- и малолитражных автомобилей, снегоходов, катеров и т. п. Широко применяется как бензиновый (обычно карбюраторный), так и дизельный тип. Часто такой двигатель бывает двухцилиндровый, его тип обычно инжекторный.

История четырехтактного двигателя

Началом истории самого популярного ДВС считаются 70-е годы 19 века, тогда первую рабочую модель такого мотора представил немецкий инженер и предприниматель Николаус Отто. Его работы были основаны на трудах предшественников, пытавшихся найти альтернативу паровой машине.

В начале 19 века французский изобретатель Филипп Лебон создал агрегат, в котором благодаря его же открытиям, горючая смесь загоралась в цилиндре двигателя, а не в топке. В середине века в Бельгии был создан двухтактный двигатель внутреннего сгорания, который затем усовершенствовал Отто. Его четырехтактный движок обладал более высоким КПД, был экономичней и не превосходил предшественника по размерам.

Отто не оценил перспектив своего изобретения, и не прислушался к своему сотруднику – Готлибу Даймлеру, который предложил создать на основе четырехтактного двигателя автомобиль. Даймлер ушел из команды Отто и через несколько лет такой автомобиль все-таки создал. Попутно добавил в него несколько своих идей. Например – вставил в цилиндры трубки накаливания.
Во второй половине 19 века был изобретен карбюратор, а конце века к нему добавили форсунку.

С тех пор кардинально четырехтактный ДВС переделывать не пришлось. Основная сфера современных изобретений – газораспределительная система, конструктивные модификации – OHV, SV или OHC (аббревиатуры означают расположение клапанов и распредвала), а также варианты системы смазки («сухой» картер).

Устройство четырехтактного ДВС

Современный двигатель по сути не отличается от прототипов, поэтому проще всего его функционирование показать на примере одноцилиндрового ДВС.

Конструктивно он состоит из:

  • Цилиндра.
  • Поршня.
  • Клапанов впуска и выпуска.
  • Свечи зажигания.
  • Коленчатого вала.
  • Шатуна.

Принцип работы


Схема работы четырехтактного двигателя; заполнить цилиндр горючей смесью (первый такт), сжать ее (второй), поджечь и расширить ее, толкнув поршень (третий), выпустить отработанный газ (четвертый).

Фазы газораспределения в четырехтактном ДВС

Фазы газораспределения – один из главных факторов эффективности мотора. Они напрямую влияют на его КПД. Основная проблема, связанная с ними, заключается в том, что при различных режимах смесь и выхлоп ведут себя по-разному.

ВАЖНО!Для холостого хода подойдут малые фазы (позднее открытие и раннее перекрытие клапанов). На высоких оборотах, наоборот, выгодно раннее время открытия клапанов, благодаря чему можно обработать больший объем газов.

В современной автомобильной промышленности эта проблема обычно решается с помощью специальной муфты, изменяющей угол распредвала при увеличении оборотов двигателя. Эта муфта называется фазовращателем, она управляется электронной системой и поворачивается гидравликой. Благодаря ей, при повышении оборотов обеспечивается раннее открытие клапанов, то есть – нужный темп наполняемости цилиндров.

Способов изменения фаз множество. Например, кулачок с измененным профилем, начинающий работать вместо основного при достижении заданного показателя высоких оборотов. Это позволяет добиться повышенной мощности.

Рабочий цикл

Последовательность тактов выглядит так:

  • Такт впуска. За счет вращения коленвала поршень из самой верхней точки идет в самую нижнюю, кулачки распредвала открывают клапан на впуск. Через него всасывается смесь.
  • Такт сжатия. Коленвал толкает поршень вверх, впускной клапан закрывается, выпускной остается закрытым. Температура и давление в цилиндре растут.
  • Такт расширения. Перед завершением сжатия, свеча зажигания воспламеняет смесь. Топливо сгорает, смесь расширяется и двигает поршень. Связанный с поршнем шатун передает вращательный момент коленвалу. При расширении газы проделывают работу, поэтому ход коленвала называется рабочим. Угол «недоворота» коленвала, который еще не довел поршень до максимальной верхней точки называется углом опережения зажигания (фазой газораспределения). Это делается, чтобы смесь успевала сгореть к моменту достижения поршнем нижней точки. Для повышения эффективности ДВС надо регулировать угол при повышении оборотов. Эти углы регулируются электронной системой автомобиля.
  • Такт выпуска. При достижении поршнем самой нижней точки, сила давления вытесняет выхлопные газы из цилиндра через открывшийся выпускной клапан. После достижения поршнем верхней точки выпускной клапан вновь закрывается, рабочий цикл повторяется.

Масло для четырехтактного двигателя

Масла делятся на два типа – для двигателей с воздушным и водяным охлаждением. Температура поршней в моторах с воздушным охлаждением гораздо выше, чем в случае с водяным, поэтому первые более требовательны к маслу.

Хотя в зимний период техника с воздушным охлаждением четырехтактного двигателя используется реже (в основном садовая и сельскохозяйственная техника, мотоциклы, моторные лодки и т.д используются летом), вопрос для ее владельцев стоит достаточно остро. Зимой актуально масло для квадроциклов, снегоходов и т.д.

Главное, и летом и зимой – это характеристики, позволяющие маслу сразу после запуска двигателя создать защитную пленку на механизмах. Это важно, даже если двигатель новый или бывший в употреблении, но в идеальном состоянии. Сравнительный анализ разных марок показывает, что масло может быть минеральным или синтетическим.

Разница между летними и зимними маслами определяется степенью вязкости и шириной диапазона температур, при которых конкретные марки масла можно применять. Число перед литерой W указывает на предел температуры, при которой масло густеет. Число после означает предельную температуру эффективного использования этого масла. Бывают всесезонные масла, например, 10w30. Аббревиатура SAE обозначает международный стандарт, по которому классифицируются моторные масла.

ВАЖНО! Зимние масла обладают самой низкой вязкостью, это SAE 0W, SAE 15W и другие. Летние более вязкие: SAE 20, SAE 30, SAE 50. Применяемое масло должно соответствовать показателям, указанным в спецификации к технике.

Высоковязкие масла, например, Sae 30 или Sae 40 ориентированы на летний период, а низковязкие (5W30 или близкие к нему) на зимний. Зимние масла летом будут ускоренно испаряться и не обеспечат смазку. Летние масла будут быстро густеть при низких температурах, осложняя работу мотора.

Понижающие редукторы для четырехтактных двигателей

Понижающий редуктор – устройство, которое должно понижать скорость с высокой с низким крутящим моментом до низкой с высоким крутящим моментом. Особенно они актуальны для сельскохозяйственной и садовой техники.

Среди самых популярных брендов, которые производят такие двигатели, обычно мощностью порядка 15лс – японская «Хонда» и китайский «Лифан» (есть модели с вариатором, автоматическим сцеплением). Также популярен американский производитель Briggs & Stratton, его двигатели используются в газонокосилках (бензотриммерах). Среди популярных двигателей с редукторами – «Чемпион» и его аналог, «Патриот Гарден».

ВАЖНО! Редукторы делятся на два типа: разборные и неразборные. Их действие одинаково. Второй вариант дешевле, но если возникнет неисправность, потребуется его замена. Разборный дороже, но в случае необходимости надо заменять только поломавшуюся запчасть. Обычно он ставится на сопоставимую по стоимости технику.

Чем отличается двухтактный двигатель от четырехтактного

ХарактеристикаЧетырехтактный двигательДвухтактный двигатель
МощностьМеньшая мощность из-за большего количества тактов. Наддув дает дополнительную мощность.При одинаковых оборотах, диаметре цилиндра и хода поршня мощность (теоретически) в 2 раза больше. На практике, из-за механических потерь – примерно в 1,5 раза.
Эксплуатационные качестваБольший эксплуатационный ресурс. Процесс ремонта может протекать сложнее, должен осуществляться с использованием сложного оборудования.Простота конструкции, ремонта. Отсутствие сложных устройств: карбюратора, клапанов. Преимущество по показателю равномерности вращения коленвала. Меньший эксплуатационный ресурс из-за более высокой температурной нагрузки на поршневой механизм.
ЭкономичностьНизкий, по сравнению с двухтактным расход топлива и масла. Более высокие затраты на ремонт.Высокие затраты мощности на продувочный насос, недостаточная очистка цилиндра от выхлопных газов. Минус – высокий расход топлива и масла, которое приходится заливать в топливо.
ВесБольше двухтактного.Меньший вес за счет отсутствия крупногабаритных сложных деталей.
РазмерБольше двухтактного.Меньший размер за счет отсутствия крупногабаритных сложных деталей.
ЦенаВыше двухтактного.Ниже четырехтактного.
Сфера примененияДвигатели средней и большой мощности, в том числе стационарные. Используются как двигатель под инверторный генератор. Популярна их установка на снегоходы «Рысь» и «Тайга», мотороллеры «Муравей».Плавсредства, сельскохозяйственная и мототехника, малолитражные автомобили.

Таким образом, четырехтактные двигатели дороже сопоставимых по объему двухтактных и сложнее в эксплуатации. В тоже время они имеют больший срок эксплуатации и более экономичны. Четырехцилиндровый 4 тактный двигатель часто ставится на автомобили и тракторы, на инвертор-генераторы.

ВАЖНО! При выборе двигателя стоит рассчитать планируемый срок его эксплуатации. Если это техника для сельскохозяйственных работ, хорошо будет сделать расчет – за какой срок вложения могут окупиться.

Индикаторная диаграмма 4 х тактного дизельного двигателя


ТАКТЫ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ — это… Что такое ТАКТЫ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ?

ТАКТЫ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ
ТАКТЫ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

— отдельные процессы, протекающие в цилиндре за один ход поршня и составляющие полный рабочий цикл двигателя внутреннего сгорания. Например, в четырехтактном двигателе рабочие процессы (всасывание, сжатие, рабочий ход и выхлоп), составляющие рабочий цикл, совершаются за 4 хода поршня, а в двухтактных двигателях за 2 хода. См. также Двигатели внутреннего сгорания.

Самойлов К. И. Морской словарь. — М.-Л.: Государственное Военно-морское Издательство НКВМФ Союза ССР, 1941

.

  • ТАКЕЛЬГАРН
  • ТАКСИМЕТР

Смотреть что такое «ТАКТЫ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ» в других словарях:

  • Поршневой двигатель внутреннего сгорания — 4 тактный цикл двигателя внутреннего сгорания Такты: 1. Всасывание горючей смеси. 2. Сжатие. 3. Рабочий ход. 4. Выхлоп. Двухтактный цикл. Такты: 1. При движении поршня вверх  сжатие топливной смеси в …   Википедия

  • Бензиновый двигатель внутреннего сгорания — Бензиновый двигатель W16 Bugatti Veyron Бензиновые двигатели  это класс двигателей внутреннего сгорания, в цилиндрах которых предварительно сжатая топливовоздушная смесь поджигается электрической и …   Википедия

  • Двигатель внутреннего сгорания — Схема: Двухтактный двигатель внутреннего сгорания с глушителем …   Википедия

  • Объём двигателя — 4 тактный цикл двигателя внутреннего сгорания Такты: 1. Всасывание горючей смеси. 2.Сжатие. 3.Рабочий ход. 4.Выхлоп. Двухтактный цикл. Такты: 1. При движении поршня вверх  сжатие топливной смеси в текущем цикле и всасывание смеси для следующего… …   Википедия

  • Поршневой авиационный двигатель — 4 тактный цикл двигателя внутреннего сгорания Такты: 1.Всасывание горючей смеси. 2.Сжатие. 3.Рабочий ход. 4.Выхлоп. Двухтактный цикл. Такты: 1. При движении поршня вверх  сжатие топливной смеси в текущем цикле и всасывание смеси для следующего… …   Википедия

  • Четырёхтактный двигатель — Работа четырёхтактного двигателя в разрезе. Цифрами обозначены такты Четырёхтактный двигатель  поршневой двигатель внутреннего сгорания, в котором рабочий процесс в каждом из цилиндров совершается за два оборота коленчатого вала, то есть за… …   Википедия

  • Пятитактный роторный двигатель —   роторный двигатель с простым и равномерным вращательным движением главного рабочего элемента и с использованием такого же простого вращательного движения уплотнительных элементов. История Впервые такая схема расширительной машины в виде… …   Википедия

  • Четырехтактный двигатель — Бензиновые двигатели это класс двигателей внутреннего сгорания, в цилиндрах которых предварительно сжатая топливовоздушная смесь поджигается электрической искрой. Управление мощностью в данном типе двигателей производится, как правило,… …   Википедия

  • Четырёхтактный мотор — Бензиновые двигатели это класс двигателей внутреннего сгорания, в цилиндрах которых предварительно сжатая топливовоздушная смесь поджигается электрической искрой. Управление мощностью в данном типе двигателей производится, как правило,… …   Википедия

  • Дизельный двигатель — Дизельный двигатель  поршневой двигатель внутреннего сгорания, работающий по принципу самовоспламенения распылённого топлива от воздействия разогретого при сжатии воздуха.[1] Спектр топлива для дизелей весьма широк, сюда включаются все… …   Википедия

Принцип работы 2-х тактного двигателя

         Для того, чтобы ответить на этот вопрос, нужно разобраться, что такое 2-х тактный двигатель, где он используется и какие преимущества и недостатки перед 4-х тактным.

         Начнем по порядку. 2-х тактный двигатель – разновидность поршневого двигателя, в котором рабочий процесс совершается за два хода поршня. У такого двигателя всего 2 такта, такт сжатия и такт рабочего хода. Причем очистка и наполнения цилиндра горючий смеси осуществляется не отдельными тактами, как в 4-х тактном двигателя, а совместными. При этом число ходов поршня у двух тактного двигателя больше.

         Рассмотрим принцип работы 2-х тактного двигателя.

1. Такт сжатия.

1.1 Перемещения поршня от нижней мертвой точки поршня (НМТ) к верхней мертвой точке поршня (ВМТ). При этом поршень перекрывает, сначала впускное окно, затем выпускное.

1.2 После этого начинается сжатие рабочий смеси. Одновременно с этим в кривошипной камере, под поршнем, создается разрежение, под действием которого через впускное окно поступает горючая смесь, в кривошипную камеру.

2. Такт рабочего хода.

2.1 Когда поршень достигает ВМТ, рабочая смесь воспламеняется, при помощи искры со свечи зажигания.

2.2 Под действием высокого давления поршень перемещается от ВМТ к НМТ, при этом расширяющиеся газы совершают полезную работу.

2.3 Опускаясь вниз, поршень создает высокое давление в кривошипной  камере, клапан закрывается, не давая таким образом горючей смеси снова попасть во впускной коллектор.

2.4 Когда поршень проходит выпускное окно, оно открывается и начнется выпуск отработавших газов в атмосферу.

2.5 При дальнейшем перемещении поршень открывает впускное окно и сжатая в кривошипной камере горючая смесь поступает по каналу, заполняя цилиндр и осуществляя продувку его от остатков отработавших газов.

Для более полного представления рассмотрим видео взятое с сайта youtube:

Рассмотрим основные преимущества и недостатки 2-х тактных двигателей:

+ отсутствие систем смазки и газораспределения, что в разы уменьшает размер двигателя;

+ простота и дешевизна в производстве и изготовлении;

+ маленький вес и компактность.

Недостатками являются:

— больший расход топлива, чем у 4-х тактных двигателей;

— больший шум;

— меньшая долговечность. Но это спорный вопрос.

Применяются двухтактные двигатели: в садовой техники (газонокосилки, триммеры, бензопилы и др.), так же в мопедах, скутерах, некоторых мотоциклах, картах и бензиновых генераторах и др.

К выбору масла для 2-х тактной техники стоит подходить очень тщательно. Как и любые моторные масла, их, нужно подбирать по допускам, которые дают заводы производители техники. Чтобы в этом разобраться, нужно знать, как классифицируются эти моторные масла.



  Рассмотрим классификацию по API.



API TA

Моторные масла для двухтактных двигателей небольших мопедов, газонокосилок и другой подобной техники.

API TB

Моторные масла для маломощных двухтактных двигателей мотоциклов.

API TC

Моторные масла для двухтактных двигателей, работающих на суше. Данные автомасла могут применяться в случаях, когда производитель мотора требует соответствия масла классам API TA или API TB.

API TD

Моторные масла, специально разработанные для двухтактных подвесных моторов



Так же моторные масла для двухтактных двигателей классифицируются по JASO:



JASO FA

Для двухтактных двигателей мотоциклов и других машин (масла предназначены для применения в развивающихся странах).

JASO FB

Для двухтактных двигателей мотоциклов и других машин (минимальные требования для применения в Японии).

JASO FС

Для двухтактных двигателей мотоциклов и других машин, бездымное моторное масло (основное масло для применения в Японии).

JASO FD

Для двухтактных двигателей мотоциклов и других машин, бездымное моторное масло с улучшенными характеристиками по чистоте двигателя в сравнении с FC (наивысшие требования к 2-тактным маслам в Японии).

От правильного выбора масла зависит, как долго прослужит техника. Выбирайте качественную и надежную продукцию. Все продукты Eurol отвечают заявленному стандарту, и проходят тщательную проверку в лаборатории. Выбирая продукцию Eurol, Вы выбираете качество!



Вернуться к списку статей

Принцип работы дизельного двигателя. — Автомастер

Принцип работы дизельного двигателя.

Подробности

Принцип работы дизельного двигателя немного отличается от принципа работы бензинового. Отличие это состоит в том, что смесеобразование происходит уже внутри самого цилиндра, у бензинового же двигателя приготовление смеси происходит снаружи. В цилиндр она подается уже готовой. Существенным отличием является воспламенение рабочей смеси. В бензиновом двигателе воспламенение происходит от свечи зажигания, а в дизельном происходит самовоспламенение.

    Теперь разберем рабочие циклы четырехтактного дизельного двигателя:
  1. Такт впуска.

    Рис 1 – Такт впуска.

    1 – впускной клапан. 2 – выпускной клапан. 3 – топливная форсунка.

    За первый такт, поршень перемещается от верхней мертвой точки ВМТ к нижней НМТ. Впускной клапан 1 открыт, выпускной 2 закрыт. За счет создаваемого разрежения в цилиндре, вовнутрь устремляется порция воздуха.
  2. Такт сжатия.

    Рис 2 — Такт сжатия.

    На этом этапе, оба клапана как впускной, так и выпускной закрыты. Поршень перемещается из НМТ в ВМТ, сжимая воздух. Давление в камере достигает 5 МПа, а температура воздуха за счет сжатия возрастает до 700 градусов Цельсия.
  3. Такт расширения или рабочий ход.

    Рис 3 — Такт расширение. Рабочий ход.

    При достижении поршнем верхней мертвой точки (при максимальном давлении в цилиндре), через форсунку, под высоким давлением, создаваемым топливным насосом закачивается порция топлива. Форсунка распыляет топливо, которое смешиваясь с горячим воздухом самовоспламеняется. В результате горения, температура в камере резко повышается до 1800 градусов Цельсия, вместе с ней в разы увеличивается и давление 11 МПа. Поршень, передвигаясь от верхней мертвой точки к нижней мертвой точки, совершает полезную работу. В конце такта температура падает до 700 — 800 градусов, давление снижается до 0.3 – 0.5 МПа.
  4. Такт выпуска.

    Рис 4 – Такт выпуска.

    Выпускной клапан 2 открывается, и поршень выталкивает отработанные газы. Температура и давление опускаются до 500 градусов и 0.1 МПа.

Далее рабочие циклы повторяются.

Подробнее об устройстве и осбеностях конструкции дизельных двигателей.

Рабочий цикл четырехтактного дизельного двигателя

Категория:

   Автомобили и трактора

Публикация:

   Рабочий цикл четырехтактного дизельного двигателя

Читать далее:



Рабочий цикл четырехтактного дизельного двигателя

Рабочий цикл четырехтактного дизельного двигателя проходит в той же последовательности, что и цикл четырехтактного карбюраторного двигателя. Отличие заключается в характере протекания рабочего цикла, в способе смесеобразования и воспламенения топлива.

Такт впуска. При движении поршня вниз через впускной трубопровод и открытое отверстие впускного клапана и цилиндр поступает чистый воздух. Отсутствие карбюратора уменьшает гидравлические сопротивления и несколько повышает давление в конце впуска (0,09-0,95 ЛШа), а температура воздуха составляет 50-80 С°.

Такт сжатия. Поршень движется от НМТ к ВМТ, впускной и выпускной клапаны закрыты. Поршень сжимает воздух, заполнивший цилиндр. Вследствие большой степени сжатия (е 14—20) давление конца сжатия достигает 4…..5 МПа, а температура 500-700 С°. Такое повышение температуры и давления необходимо для воспламенения топлива, впрыскиваемого в цилиндр двигателя в конце такта сжатия насосом высокого давления через форсунку.

Рекламные предложения на основе ваших интересов:

Такт расширения. В конце такта сжатия, когда поршень еще не дойдет до ВМТ на 15—30° по углу поворота коленчатого вала, насос высокого давления через форсунку впрыскивает дизельное топливо под большим давлением 15—18 МПа. Давление впрыска топлива должно значительно превышать давление воздуха, сжатого в камере сгорания для обеспечения более тонкого рас-пыливания топлива и распределения его по всему объему воздуха, сосредоточенного в камере сгорания.

Струя топлива при выходе из распиливающих отверстий сопла форсунки под действием высокого давления приобретает огромную скорость и, пронизывая массу сжатого воздуха, дробится на мелко распыленные частицы (диаметром 0,002……. 0,005 мм). Продолжительность впрыска составляет 6—30 угла поворота коленчатого вала двигателя. Распыленное топливо под воздействием высокой температуры сжатого воздуха воспламеняется и быстро сгорает. Поршень под действием газов перемещается от ВМТ к НМТ, т. е. совершает механическую работу.

Давление газов в конце сгорания достигает -8 МПа, а температура 1800— 2000 С. К концу такта расширения давление в цилиндре падает до 0,3— 0,4 МПа, а температура до 700—800 С°.

Такт выпуска. При этом такте выпускной клапан открыт. Поршень движется от НМТ к ВМТ и через открытый выпускной клапан и выпускной трубопровод из цилиндра удаляются отработавшие газы. Давление выпуска равно 0,105—0,11 МПа, а температура 600—700 С°.

При дальнейшем вращении коленчатого вала двигателя все перечисленные такты повторяются в такой же последовательности.

Четырехтактные дизельные двигатели в настоящее время получили преимущественное распространение на тракторах и автомобилях большой грузоподъемности.

Рекламные предложения:


Читать далее: Рабочий цикл двухтактного карбюраторного двигателя

Категория: — Автомобили и трактора

Главная → Справочник → Статьи → Форум


Ход впуска — обзор

Основы дизельного двигателя

Дизельный двигатель — это тепловой двигатель, который использует свойства газа для преобразования тепловой энергии в механическую. Когда масса воздуха содержится в ограниченном объеме, таком как цилиндр двигателя, а затем к нему добавляется тепло, давление газа увеличивается. Это увеличение давления можно использовать для создания механической силы, мощности. Поперечное сечение цилиндра дизельного двигателя показано на рис.5.1.

Рисунок 5.1. Поперечное сечение цилиндра дизельного двигателя.

Источник: Министерство энергетики США.

Большинство дизельных двигателей имеют четырехтактный двигатель, как и двигатель с искровым зажиганием. Для идеализированного двигателя эти четыре хода являются тактом впуска, когда воздух втягивается в цилиндр через клапан, когда поршень движется от верхней мертвой точки (ВМТ — см. Главу 4) к нижней мертвой точке (НМТ). Когда он достигает НМТ, клапан закрывается 1 , и поршень возвращается в ВМТ, при этом сжимая воздух внутри цилиндра.Когда он снова достигает ВМТ, дизельное топливо впрыскивается в сжатый газ, который теперь очень горячий в результате сжатия, и топливо сгорает, повышая температуру и, следовательно, давление внутри цилиндра. Это дополнительное давление на головку поршня заставляет поршень вернуться в положение НМТ, обеспечивая рабочий ход двигателя, который можно использовать для обеспечения механического привода. Наконец, при НМТ поршень снова возвращается, на этот раз со вторым выпускным клапаном, открытым, когда воздух и продукты сгорания выбрасываются из цилиндра.

Стадии цикла можно представить в виде диаграммы давление-объем, которая представляет газы внутри цилиндра двигателя. В идеализированном виде это показано на рис. 5.2. На этой диаграмме игнорируется первый ход цикла, в котором воздух втягивается в цилиндр, и последний ход, при котором удаляются газы сгорания, потому что эти два хода в идеале не предполагают обмена энергией. (На практике они действительно требуют энергии для завершения, но ее количество невелико по сравнению с обменом энергией, задействованным в двух других ударах.) В позиции 1 на схеме предполагается, что цилиндр заполнен воздухом, и этот воздух сжимается поршнем, когда он перемещается в положение 2. Этот ход сжатия уменьшает объем, увеличивает давление и повышает температуру воздуха. Топливо впрыскивается в положение 2 и воспламеняется, что приводит к дальнейшему резкому увеличению температуры и давления, поскольку поршень начинает двигаться от ВМТ и объем цилиндра увеличивается. Затем следует рабочий ход 3–4, когда объем внутри цилиндра увеличивается, а давление падает.Наконец, в конце рабочего хода 4 выпускной клапан открывается, и избыточное давление сбрасывается, опять же мгновенно в этой идеальной версии. Затем следуют такт выпуска и такт впуска, оба из которых имеют место в позиции 1.

Рисунок 5.2. Идеализированная термодинамическая диаграмма давление – объем для дизельного двигателя.

Источник: Викимедиа.

Если сравнить рис. 5.2 с рис. 4.2, на котором показан цикл двигателя с искровым зажиганием, единственная разница заключается в изменении, которое происходит при сгорании.В двигателе с искровым зажиганием предполагается, что это происходит мгновенно внутри цилиндра при постоянном объеме, поскольку поршень не успевает двигаться во время взрывного сгорания. В дизельном цикле сгорание длится дольше и предполагается, что оно происходит при постоянном давлении, когда поршень движется от ВМТ.

Такт сжатия 1–2 требует использования энергии для сжатия газа в цилиндре. С другой стороны, рабочий ход от 2 до 4 генерирует мощность. Чистое количество энергии, доступной для полезной работы, и есть разница между ними.Математически это представлено областью цикла на диаграмме.

В чем разница между двухтактным и четырехтактным мотоциклетным двигателем?

Чтобы упростить ситуацию, обычно мотоциклы с двухтактными двигателями больше не производятся, поскольку они не соответствуют экологическим законам многих стран и не могут ездить в городах, а споры между двумя типами двигателей ведутся. больше применимо к внедорожникам, таким как мотоциклы для бездорожья.

Четырехтактный двигатель, как следует из названия, имеет поршень, который совершает четыре хода (или два оборота коленчатого вала) для завершения одного полного цикла; впуск, сжатие, мощность и ход выпуска.Это означает, что когда поршень движется вниз от верха цилиндра к низу, он снижает давление внутри цилиндра. Это пониженное давление втягивает смесь топлива и воздуха в цилиндр через впускной канал. Затем поршень снова поднимается вверх, сжимая топливно-воздушную смесь, после чего искра воспламеняет топливо и воздух. Получающееся сгорание — это то, что толкает поршень обратно вниз в так называемом «рабочем ходе». Наконец, поршень поднимается и выталкивает дымовые газы.Двухтактные двигатели работают за счет объединения большего количества функций в одном поршневом движении; во время движения поршня вверх (сжатие смеси воздух / топливо / масло) в камере сгорания под поршнем в герметично закрытый картер втягивается свежая смесь воздуха / топлива / масла. Во время движения поршня вниз (рабочий ход) смесь свежего воздуха / топлива / масла сжимается и проходит через одно или несколько промывочных отверстий в камеру сгорания, вымывая сгоревшие газы через нее за счет движения вниз открывшегося поршня, выхлопное отверстие.После этого следует новый ход сжатия. По сути, один полный цикл в двухтактном двигателе требует одного полного оборота коленчатого вала или двух тактов поршня, тогда как в четырехтактном двигателе поршень должен совершить четыре такта или два полных оборота коленчатого вала.

Так что лучше? Это полностью зависит от предпочтений гонщика. Двухтактные двигатели обычно более шумные и производят больше выхлопных газов, но также производят большую мощность по сравнению с их весом, чем четырехтактные двигатели, что делает их популярными для гонок.Четырехтактные двигатели, будучи более тяжелыми и производящими меньшую мощность на единицу веса, как правило, работают более плавно, выделяют меньше выхлопных газов и, как правило, служат дольше.

Потому что оба требуют совершенно разных режимов смазки, когда в двухтактном двигателе масло смешивается с топливом, а затем воспламеняется (полная потеря смазки), тогда как в четырехтактном двигателе масло используется для смазки другого двигателя. детали течет обратно в картер и уже не расходуется .Это означает, что два моторных масла имеют совершенно разный состав в зависимости от их предназначения. Масло для двухтактных двигателей должно хорошо смешиваться с топливом и хорошо гореть в камере сгорания двигателя, тогда как масло для четырехтактных двигателей должно защищать клапанный механизм от износа и поддерживать двигатель в максимальной чистоте. В конечном итоге, независимо от типа двигателя, качественное моторное масло может значительно продлить срок его службы.

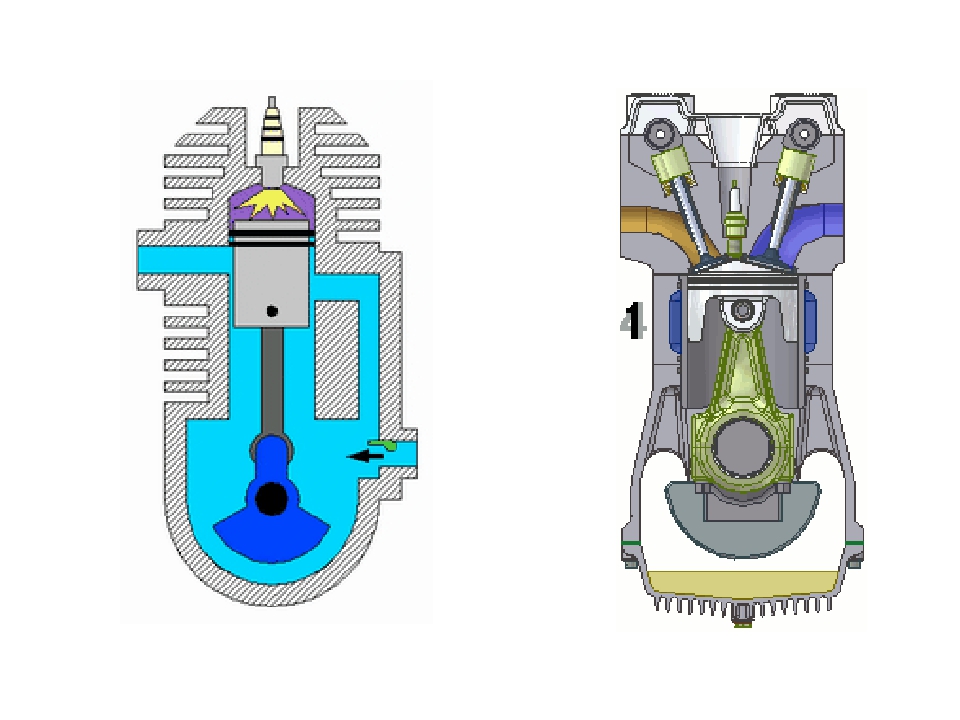

Цикл четырехтактного двигателя (анимированный) объяснен

Введение

Четырехтактные двигатели внутреннего сгорания (IC) используются более 100 лет, и их конструкция с тех пор существенно не изменилась. Каждый из четырехтактных двигателей , тактов используется для одной стадии цикла сгорания , т.е. есть один ход для каждой из стадий всасывания, сжатия, мощности и выпуска.

Анимация четырехтактного двигателя

По сравнению с двухтактными двигателями четырехтактные двигатели имеют больше компонентов и больше весят, но более эффективны. Четырехтактные двигатели могут работать на различных видах топлива, включая бензин / бензин , дизельное топливо , газ ( метан, ) и биомасло (чтобы назвать несколько видов топлива).

Компоненты четырехтактного двигателя

Конструкции четырехтактных двигателей различаются, поэтому количество и типы компонентов, используемых в каждой конструкции, также различаются. Например, в двигателях с общей топливной магистралью используются другие детали двигателя по сравнению с двигателями без Common Rail.

Компоненты четырехтактного двигателя

Общие четырехтактные -тактные компоненты двигателя включают:

  1. Поршень
  2. Шатун (шатун)
  3. Подшипники скольжения
  4. Коленчатый вал
  5. Распредвал
  6. Камера сгорания (гильза цилиндра)
  7. Впускные клапаны и Выпускные клапаны
  8. Толкатели
  9. Коромысла
  10. Топливные форсунки

Получите доступ к приведенной ниже 3D-модели, если вы хотите изучить все основные компоненты двигателя и некоторую терминологию двигателя.

Компоненты двигателя и терминология

Примечание: Тип двигателя, показанный на этой 3D-модели, использует непосредственный впрыск топлива с топливными форсунками common rail .

Видео ниже представляет собой отрывок из нашего онлайн-видеокурса «Основы двигателя внутреннего сгорания» .

Как работают четырехтактные двигатели
