Антенна для автомобильного телевизора своими руками: Автомобильная антенна своими руками: для радио, телевизора, рации

Выдвижная антенна своими руками

почитав а инэте отзывы про всякие телевизионные антенны известных брендов решил попробовать свои силы в уё изготовлении — за основу был взят антенный усилитель телевизионного сигнала SWA-777
приобрел подходящий корпус для него в радиодеталях вмонтировал в него плату и прикрутил к плате телескопические две антенны — получилось как в статье у драйвовчанина prinkovsky -www.drive2.ru/l/1841727/
но попользовавшись ею обнаружил некоторые минусы а именно —
приходилось крутить антенну для наиболее уверенного приема тв передач
многочисленные эфирные помехи
громоздкость при расправленных телескопичках

и решил переделать по статье из того же инэта — www.maxemel1979.io.ua/s86…ami_v_domashnih_usloviyah
изготовил два вибратора как указано в статье из старых тормозных трубок и обернув корпус самого усилителя фольгой тем самым за экранировал его от помех
прием стал намного увереннее и без помех и ряби
запитал усилитель немного по иной схеме тоже кстати по статье из инэта — для этого приобретал тв сплитер на 3 выхода один из которвх и использовал для подачи питания в усилитель

вот выдержка из статьи про то как самому сделать авто тв антенну —

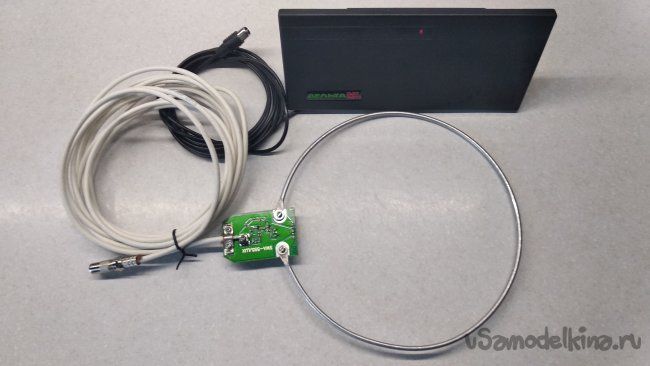

автомобильная телевизионная антенна состоит из
1. 2 аллюминевых кольца (d=270мм. и d=130мм.)
2. деревянная рейка (3х3см.)
3. Телевизионный кабель

Сборка автомобильной телевизионной антенны
Такую антенну можно построить, используя имеющийся в продаже штекер 300/75 Ом (см. рисунок) с согласующим трансформатором внутри него для импортных телевизоров.
К штекеру с помощью имеющихся на нем винтов присоединяют два алюминиевых кольца: одно -диаметром 270 мм для МВ-диапазона (каналы 6-12), другое — диаметром 130 мм
для ДМВ-диапазона (каналы 23-51). Так как кольцо МВ нам не подходит (нам нужен диапазон каналов еще 51…64) меняем его на расчетное диаметром 90мм.Изготовленную
таким образом антенну крепят к деревянной рейке сечением 3×3 см с отверстием под вилку штекера. Штекер крепят к рейке изолентой, а кольца — с помощью двух изоляторов
для придания системе жесткости. Рейку крепят болтами к раме багажника, расположенной на крыше автомобиля. С помощью типового промышленного кабеля (вилка-гнездо)
РК-75-4-11 антенну подсоединяют в заднем салоне автомобиля к автомобильному телевизору.
Для повышения эффективности антенну можно снабдить усилителем (SWA-7 или SWA-9) с питанием от аккумулятора автомобиля.

Автомобильные антенны сегодня расходятся предназначением. В боевых условиях ловят связь, в мирных – каналы вещания, навигационную информацию. Автомобильная антенна представляет собой четвертьволновый вибратор, дополненный согласующими устройствами. Сигнальная линия, землей послужит корпус автомобиля. За счет двух этих составляющих становится возможен прием сигнала. Ввиду простоты конструкции изготавливают автомобильную антенну своими руками. Определите вначале назначение устройства, диапазон волн, тип модуляции. Три основные составляющие, закладываемые конструкцией.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

• Назначение:

1. Прием радиовещания.
2. Прием телевещания.
3. Прием спутниковой информации систем навигации.
4. Связные автомобильные антенны.

• Способ установки антенн на авто:

1. Магнитные.
2. На присоске.
3. Врезные.
4. Резьбовое соединение.
5. На струбцине.
6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

• По месту размещения:

1. Наружные автомобильные антенны.
2. Салонные (внутренние).

• Типу усиления:

1. Активные.
2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
2. Телевидение — DVB – T (частоты ниже 900 МГц).
3. Навигация – GPS (порядка 400 МГц).
4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

• не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
• встала в салоне;
• обеспечила надежный прием частот радиосвязи;
• обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см.

выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале. Обратите внимание, приемных частот две:

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

• Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:

1. Верхняя грань 56,5 + 56,5 см.
2. Нижняя грань 66,5 + 66,5 см.
3. Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

• Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
• Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
• Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

Добрый день, друзья!

Условно, увлеченных марковладельцев можно поделить на два лагеря — ужаленные турбиной и ушибленные оригинальным каталогом опций. Первые бесконечно строят сухопутный поглотитель пространства, закупаются тюнячками и выжимают последние лошади из эталонных JZ, а вторые — давно потеряли работу, потому что вместо должностных своих обязанностей сидят на интернет-барахолках, и ищут виброзеркала, оригинальные парктроники или «тигровые» коврики из оригинального японского каталога опций. Есть конечно терминальные случаи, когда симптоматика первого типа сливается с загонами второго и мы получаем окончательно потерянного для общества индивида. Себя же я отношу, скорее, ко вторым. Не могу я спокойно жить, пока не затолкаю в свое ведерко как можно больше диковинных для 90х годов (а в некоторых случаях и для наших дней) фенечек и мулек. И вот, в один прекрасный день, когда ничего не предвещало беды, заприметил я на красноярской разборке JDM Garage турбовый распил. И вроде бы ничего для меня интересного — если бы не скромно торчащая из бампера пипка габаритной антенны.

Нет, на самом деле — крайне бестолковая фигня. Я отлично чувствую габариты автомобиля — нужно было только ободрать об кусты один комплект рамок для номерных знаков. Я не испытываю острой необходимости в парктрониках, камере заднего хода, или даже в том, чтобы сдавать назад со скрученной за спину головой. Мне достаточно трех зеркал. Но ведь марковник — это не тележка на педальной тяге, пригодная для перемещения из пункта А в пункт Б. Это машина, которая ненавязчиво предлагает тебе излишества в таком изобилии, что ты начинаешь привыкать к тем что у тебя уже есть, и хочешь поскорее дополнить их новыми. Короче, я понял, что хоть оно мне нафиг и не надо, я все равно должен это купить и прикрутить. Тем более за тот ценник, который мне озвучили за весь комплект.

О том, что в него входит, и как я его собственноручно снимал с распила — я расскажу вам в следующей главе этого повествования. В этой записи, я расскажу, как уже придя домой и убедившись, что передняя антенна работает как надо, сунув питание на двигатель антенны задней, та высунулась на две трети, после чего раздалось недовольное кряхтение, тарахтение и щелканье. Задняя антенна не вылазила до конца.

Для того, чтобы разобрать антенну, для начала нужно отклеить декоративные наклейки, за которыми скрываются винты и гайка. Поддеваем чем-нибудь острым, и отковыриваем. Со стороны, показанной на фото сверху, будут два винта под крестовую отвертку. С обратной — гайка на 8. Выкручиваем винты и гайку. Гайку, кстати, можно открутить «бокогубцами».

ВОССТАНОВЛЕНИЕ ЗУБЧАТОЙ ПЕРЕДАЧИ

Итак, до конца антенна не «разъезжалась» потому, что на большой шестерне барабана съело два зубца.

Ну а на практике, делать мы будем вот так:
— нанесем необходимое количество соды на поврежденный участок шестерни
— добавим цианакрилата
— в течение пары секунд у нас будет возможность внести еще немного соды, если первоначального количества будет недостаточно
— после затвердевания, разметим положение зубцов и придадим участку необходимую форму надфилями.

ВОССТАНОВЛЕНИЕ ГАБАРИТНОГО «СВЕТЛЯЧКА»

А с ним у нас все печально. Прозвонить его не удалось. Запитать от 5 вольт тоже. От 12 он еле-видно зажигался и горел красным. Налицо признаки перегоревшего светодиода. Проблем добавляет тот факт, что сам светлячок неразборный. То есть просто взять и поменять в нем лампочку — не получится. Ну нас то это точно не остановит. Ближайший осмотр показал, что условно светлячок состоит из металлической обоймы, на конце которой впрессован кончик с резьбой и отверстием под проводник посередине, зеленого корпуса, внутренней фигурной вставки из оргстекла, играющей роль световода, собственно светодиода и колпачка с резьбой, под которым скрывается пружинка, прижимающая световод к светодиоду. Колпачок держится на резьбе, и у меня был отломан. Резьбу получилось вернуть на место, и армировать все тем же космофеном с содой. А как разобрать сам светлячок?

Зеленый корпус светлячка вставляется в обойму и крепится в ней четырьмя запрессовками (небольшие точки-углубления на корпусе обоймы). Пришла в голову идея засверлить эти запрессовки.

СБОРКА
Перед тем, как собрать антенну, я прошелся шкурками с зернистостью 1000 — 1500 — 2000 и под конец среднеабразивной полировальной пастой 3M. Также полировальной пастой прошелся по светлячку.

Готово. Проверяем антенну лабораторным блоком питания. 12 вольт и 1 с лишним ампер для двигателя и 4 вольта и 20 мА для светодиода.

Осталось теперь все это добро установить и запитать. Но об этом — в другой раз.

телевизионная, автомагнитолы, спутниковая, своими руками, активная

Содержание

1. Как обустроить ТВ в автомобиле
2. Критерии выбора антенны
3. Параметры
4. Место крепления
5. Тип
6. Производитель
7. Режим «город»
8. Режим «турбо»
9. Виды и способы их установки
10. Как сделать своими руками
11. Чем выгодно самодельное устройство

Классическая автомобильная ТВ антенна представляет собой вибратор четвертьволнового типа с дополнительными приспособлениями для его согласования. Заземление осуществляется за счет непосредственно корпуса транспортного средства. Устройство позволяет принимать сигнал, сама конструкция простая — ее даже можно сделать самостоятельно.

Как обустроить ТВ в автомобиле

Чтобы обустроить ТВ в автомобиле и иметь возможность смотреть программы, фильмы, требуется хорошая автомобильная телевизионная антенна.

Новые модели ТВ совместимы с различными другими устройствами, расположенными в авто: фотоаппаратом, видеокамерами, плеерами. К ним можно подключить навигатор, парктроник, автокамеры.

ТВ-приемники бывают 2 типов: тюнеры и жидкокристаллические аналоговые.

Разработаны специальные модели, которые настроены на вещание по стандарту DVB-T.

Перед выбором телевизионного прибора нужно задуматься о подходящей антенне для авто. У встроенных приемников активная антенна авто ТВ, так что качество принимаемого сигнала высокое. Наружные относятся к пассивным и усилителя не имеют.

Критерии выбора антенны

Выбирая ТВ антенну в авто, нужно обращать внимание на следующие критерии.

Параметры

Нужно проверить, чтобы она соответствовала тем задачам, которые на нее возлагаются. Например, если планируется работа магнитолы, а телевидение не установлено в транспортное средство, то достаточно и радиоантенны. GPS или GSM-антенна позволяет принимать качественный сигнал не только для радио, но и для телевидения. Такой комбинированный вариант поддерживает работу всех современных коммуникационных средств в транспортном средстве.

Спутниковая является универсальной — это оптимальный вариант для ТВ. Но нужно учитывать расходы на установку автомобильной антенны такого типа.

Место крепления

Если машина имеет обтекаемую форму, и нельзя допускать, чтобы что-то сильно мешало снаружи, то лучше всего выбирать внутрисалонное крепление автомобильной антенны.

Для наружных понадобится дополнительное оборудование (удлинитель).

Тип

В данном случае учитывается, активная или пассивная антенна.

Производитель

Самыми популярными являются Корона, Orion, Supra, Philips. Многие предпочитают импортное оборудование, хотя оно не всегда комфортно.

Метровые волны зарубежные модели принимают намного хуже, чем отечественные устройства.

Режим «город»

Он создан для защиты от помех, которые появляются во время передвижения по городу.

Они возникают из-за мобильной связи, электрических сетей и др.

Режим «турбо»

Если транспортное средство находится за городом, где принимающая станция далеко, то благодаря режиму удается достичь качественного приема.

Все эти факторы обязательно нужно учитывать при выборе ТВ-антенны в автомобиль.

Виды и способы их установки

Антенны — как для магнитолы, так и для автомобильного телевизора — бывают активными и пассивными. У первых присутствует усилитель, для них требуется отдельное электропитание. В зависимости от расположения в автомобиле устройства бывают внешними и внутрисалонными.

Что касается последних, то они являются активными и имеют хороший прием за счет усилителя. Срок службы у внутрисалонных намного больше, чем у наружных, так как они меньше подвергаются механическим повреждениям, действию осадков и прочим неблагоприятным факторам.

Наружные антенны часто являются пассивными. Необходимо покупать и устанавливать дополнительно удлинитель кабеля и усилитель.

Некоторые считают, что у наружной конструкции прием намного качественнее, но вопрос является спорным, так как влияет не высота приспособления, а другие факторы.

Недостатком является то, что приходится предпринимать меры по сохранению целостности приспособления из-за воздействия влаги — основной проблемой считается коррозия. Для защиты можно применять силиконовые герметики. Изоленту для обматывания контактов использовать не стоит, да и различные емкости из пластика на антенну не нужно надевать. Это ухудшит ее работу.

Хороший вариант установки — врезная конструкция, то есть только приемный прут будет не под защитой кузова.

Кроме того, созданы комбинированные модели.

Они относятся к активным внутрисалонным, но при этом у них есть внешний вывод для хорошего приема ДМВ-МВ сигнала.

Важным аспектом является подключение кабеля. Для этого осуществляют монтажные работы экранированным кабелем коаксиального типа. Причем рекомендуется использовать только целые куски. Предварительно нужно проверить тестером. Кабель необходимо укладывать как можно ближе к корпусу. Нужно следить, чтобы не было перегибов.

Как сделать своими руками

Чтобы изготовить внутреннюю автомобильную ТВ-антенну своими руками, понадобится следующее:

1. Взять провод МГТФ 0,5 и расположить его возле краев стекла сзади. Верхняя сторона должна быть более узкой.
2. Проверить, в каком положении находятся полюса. Нужно добавить провода для конденсатора и кабель РК-50.
3. Сам конденсатор закрепить в центре заднего стекла. К нему оба провода располагаются вертикально.
4. Кабель запаять.
5. Подключить антенну через разъемы, которые используются для связанного оборудования.

Внешнюю систему тоже можно соорудить самостоятельно. Чтобы усилить проводимость сигнала, требуется закрепить несколько телескопических антенн от радиоприемника. Корпус для всего изделия подойдет от польской модели. Чтобы происходила подача питания на усилитель, необходимо припаять провода к разъему для активной антенны.

Потом кабель пропустить и проверить, чтобы он не был зажат.

Зафиксировать его к разъему, а после этого подключить к выходу на магнитоле, включающей усилитель. Аккуратно зафиксировать провода плюс у ТВ-штекера. Вставить его в гнездо.

Чем выгодно самодельное устройство

Самодельная антенна для автомобильного телевизора не имеет большую дальность либо сверхприем сигнала, но по этим характеристикам устройство не уступает фирменным. Оно подойдет и для езды по городу, и на природе.

Не понадобится и согласующее устройство, для которого нужно не только количество витков рассчитывать, но и подобрать провод нужной толщины, а потом делать герметизацию. К тому же придется тратить средства на дополнительные материалы.

• Винтажные магнитолы
• Sony DSX A410BT
• Как записать диск МП3 в машину
• Распиновка ISO разъема магнитолы

ТВ антенна для автомобиля: разновидности и установка.

Содержание статьи:

1. Классификация TV-антенн
2. DVB-T стандарт
3. Типы крепежа
4. От Китая до собственной мастерской

Телевизор – незаменимый атрибут каждого дома, квартиры, а сегодня уже и многих автомобилей. Здравствуйте, дорогие друзья! А ваше транспортное средство оборудовано такого рода техникой? Думаю, каждый водитель мечтает дополнить уже приевшееся радио, полноценным телевизором. ТВ антенна для автомобиля – важное устройство без которого, вещание невозможно. От ее типа и характеристик, зависит качество демонстрируемой вам картинки. Давайте разберемся на какие нюансы обращать внимание при ее покупке, а также как правильно установить устройство. В качестве бонуса и альтернативы, поделюсь с вами конструкцией самодельной автомобильной антенны. Итак, поехали!

Классификация TV-антенн

Так же, как и домашняя телеантенна, автомобильная по типу монтажа разделяется на:

1. Внешние;
2. Внутренние.

Первые, монтируются на кузове транспортного средства иле стеклах, обладают высокой прочностью, антикоррозионными свойствами и надежной системой крепежа. Они отличаются самым стабильным сигналом в случае, когда автомобиль на ходу или вдали от вещательной вышки. Установка внутренних моделей, осуществляется на стеклах непосредственно в салоне. Легкий монтаж, малые габариты, минимальная вероятность поломки, а также функция «антивор» – главные достоинства подобных устройств.

Однако конкурировать с внешней антенной в качестве приема сигнала, внутренняя не может.

Усилитель – еще один основной персонаж, играющий главную роль в качественном приеме. Он, значительно повышает уровень видеосигнала и выступает в качестве такой себе брони перед различного рода помехами и шумами. Устройство в механизм которой интегрирован усилитель, называется активной антенной. Именно благодаря ему, мы получаем высокое качество картинки ведь механизм преобразовывает получаемые данные. Также существует и пассивный тип, который не выполняет никаких действий с сигналом, а только производит его прием и демонстрацию на экран.

Описанные выше внешние и внутренние антенны могут быть как активными, так и пассивными моделями. Все они не конфликтуют с другими сигналами (радио, GPS и т. д.), потому как используют для своей работы разные частоты. Более того, некоторые устройства даже способны принимать и такого рода данные. Активная антенна для автомобиля – оптимальный выбор для приема цифрового ТВ, о котором ниже!

DVB-T стандарт

Еще один важный нюанс на который нужно обратить внимание – это дисплей или же автомагнитола. Если вы имели опыт подключения телевидения на персональный компьютер, то принцип работы покажется вам знакомым. ТВ-тюнером оснащены большинство современных мультимедийных устройств если же на вашем, такой опции не оказалось тогда придется купить его отдельно, что несколько подымит стоимость установки. Само собой разумеется, что аналоговое вещание возможно и без него, а вот «цифры» нет!

Цифровая интерактивная установка в домашних условиях требует питания в 220 Вт, автомобильные варианты менее требовательны, им вполне хватит и 12. Как выбрать антенну именно для DVB-T-телевидения? Да очень просто обращайте внимание на характеристики! Хотя по большому счету большинство устройств справятся как с аналоговым, так и с цифровым сигналом.

Типы крепежа

1. Магнитный – используется на внешних устройствах, позволяет установить антенну на любом участке кузова, однако не защищена от воровства.
2. Кронштейновый или зажимной – монтируется на водостоках кузова, багажнике и т. п.
3. Используя сквозное отверстие – самое надежное крепление, ведь оно крепится болтами непосредственно к кузову. Практически исключает вероятность грабежа, однако при демонтаже остается отверстие.
4. При помощи липучки – применяются для внутренних типов антенн.

От Китая до собственной мастерской

Прочитав высь текст, напрашивается вопрос «какая ТВ-антенна лучше?». В идеале это выносное устройством с активным приемом сигнала. Однако богатый ассортимент подобного товара, может предложить и другие варианты. Отзывы многих автолюбителей, говорят, что китайская антенна – простой агрегат, отличающийся низкими качествами прочности. И это, как ни странно только к лучшему! Ведь лишь отечественный производитель при разработке, руководствуется всеми характеристиками нашего телевизионного покрытия. Не секрет же, что европейское и тем более китайской пространство, значительно отличаются в диапазонах.

Если же вы мастер на все руки, тогда вам интересно как сделать приемное устройство своими руками. Это возможно, при помощи двух обыкновенных телескопических антенн и корпуса от внешнего усилителя незаменимой польского устройства. Готовы? Тогда в бой!

• Вырезаем с нижних двух боков корпуса отверстия для выхода антенн. После, просверливаем отверстия для их крепежа (осторожно не повредите плату).
• Магнитное крепление от старой антенны монтируем к корпусу. Если же его нет, найдите магнит средних размеров.
• Далее, для подачи питания усилителю нам пригодится стандартный разъем телеантенны. Припаиваем на место старого проводка питания новый и проводим его к магнитофону (гнездо +12).
• Штекер вставляем в гнездо телевизора и наслаждаемся трансляцией!

Как видим на фото, получилось дешево и сердито. Более того, качество сигнала значительно выше чем у заводских аналогов, что слегка меня удивило.
В общем, дорогие друзья как-то так. Лично мое мнения, то лучшая антенна – это агрегат сделанный своими руками. Тем более что качества и внешний вид вполне конкурентоспособны. Если же времени в обрез, тогда единственный выход – рынок. Но будьте готовы что активные антенны на порядок дороже пассивных. Ниже на видео, изображен еще один вариант самодельной антенны для автомобиля. Надеюсь, что после прочтения моего материала, вы наконец-то сможете смотреть любые телепередачи в салоне собственной машины!

Телевизионная антенна для автомагнитолы

Телевидение в автомобиле еще в конце прошлого века казалось для многих чем-то фантастическим. Даже тогда, когда телевизор стал вполне обычным явлением в каждой квартире или доме. Однако, развитие технологий не стоит на месте, и уже сегодня телевидение в автомобиле становится таким же необходимым и обыденным для человека средством, как и мобильная связь. Конечно, автомобиль — прежде всего, это средство передвижения. И потому у некоторых автомобилистов вполне могут быть серьезные аргументы в доказательство того, что без мобильного телевидения тот же водитель-дальнобойщик может обойтись.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• TV антенна для авто.
• Как сделать автомобильную ТВ антенну своими руками
• Автомобильная телевизионная (ТВ) антенна: какую выбрать? + мнение эксперта
• Типы ТВ-антенн для авто
• Автоаксессуары — антенны
• Автомобильные ТВ-антенны
• Автоантенны
• Об особенностях выбора и установки автомобильной ТВ-антенны
• Автомобильные антенны для телевизора: выбираем лучшую
• Антенна для автомагнитолы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: TV Антенна самодельная DVB-T2 в авто.

TV антенна для авто.

Забыли пароль? Страница 1 из 6 1 2 Последняя К странице: Показано с 1 по 20 из Опции темы Подписаться на эту тему…. TV антенна для авто. Озадачился тут антенной для авто. К телевизору прицепить. Кто какие пользовал, какие будут отзывы??? Если есть свободная, не дадите потестить??? Нужна двух штырьковая, разъём тонкий, 3мм, как под наушники. Лучше с усилком и питанием 12v.

DVD есть в аппарате и флешка тоже, мне интересно телек подключить В принципе конструкция довольно распространенная, из ПЛЮСОВ то, что это все таки антенна, а не декоративный прибамбас Спустя некоторое время при «удачной» мойке было сломано крепление одной из двух антенн, примотка медным проводом сечением 4мм2 к подошве антенны, решила эту проблему: Через год, на внутренних трубках, от скопления влаги стала появляться ржа, возможно от редкого использования антенны по назначению, в основном использовалась в летнее время, на отдыхе, как флагшток для дромовского микрофлажка: CONNEKT — на конце антенного кабеля каждой антенны, по два штекера папа 3мм.

Питание подается через шнур с разъемом, от прикуривателя ток потребления порядка мА. Изначально усилитель имел выходной кабель длинной около метра, с 3мм штекером папа на конце.

В последующем этот конец был ампутирован и на его место вживлен кабель достаточной длинны ус. С включенным питанием усилитель обеспечивает уверенный приём основных центральных телеканалов метрового диапазона волн, в пределах садово Вит Абакан. Нафига это это все в дороге водителю? Сообщение от Вит Абакан.

Сообщение от санчо на bB. Сообщение от tango. Сообщение от Relin. Смотри здесь. Не прилагай столько усилий, всё самое лучшее случается неожиданно Полезная вещь, спасибо. Есть у меня в наличии абсолютовская приблуда для штатных магнитол, конвертер ТВ сигнала.

Давно хочу в короллу поставить, вопрос только, где у нас можно поискать недорогие штатные магнитолы тойотовские именно тойотовские, так как они шире обычных 2DIN, а рамки городить не хочу ни при каких условиях с TV-дисплеем?

На разборках выбора как такового нет, а те что есть, на них смотреть тошно, настолько убитые внешне Желательно бы найти магнитолу, в которой ТВ-Тюнер вынесен отдельно из устройства, тогда без мароки можно подключить абсолют и пользоваться ТВ, переключая каналы штатными кнопками.

Может у кого завалялся? Я бы купил. Сообщение от Yuk. Неплохой вариант И ценник не конский Было бы здорово попробовать! Давай завтра пересечёмся? Мне бы пару дней с ними покататься, я бы решил, стоит их использовать или другие варианты искать Серега так заедь, сними мои, да потестишь.

Там делов то. Либо с креплений сними, либо с крыши отдирай. Или уже решил с усилителем заморочиться? И твои сдеру и с усилком заморочусь!!!

Серега, ты че на полдела остановился???? Последняя К странице:. Стоп сегменты на Lexus RX…. Реснички накладки на фары….

Реснички накладки «фигурные» на фары…. Volkswagen выпустил укороченную версию…. В Таиланде представили новый…. УАЗ Патриот год Sochinec Toyota Corolla год Sergei. Skoda Rapid год saddler. Народное ретро. Микроавтобус Mitsubishi…. Путешествие по Балканам на мотоциклах…. Текущее время: C Автомобили на Drom.

Как сделать автомобильную ТВ антенну своими руками

По этим критериям поиска ничего не найдено. Представьте себе рыбака, пытающегося поймать карася на блесну «Аглия лонг» или спиннингиста, который пошел на щуку с удочкой за двести баксов и макушатником. Эту же фразу произносят автолюбители, которые потратили уйму денег на брендовую мультимедийную технику, а выбор антенны для автомагнитолы посчитали делом второстепенным или решили оставить штатную антенну. В большинстве случаев, поэтому и «ловит» плохо. Многие не подозревают о том, что постоянно находятся в океане радиоволн различной интенсивности и модуляции. Их плотность и разнообразие такие же, как и представителей морского царства.

Автомобильные антенны телевизионные, радио + ТВ 12 в (есть опт). Автозапчасти и аксессуары» Аксессуары для авто. OLX Доставка.

Автомобильная телевизионная (ТВ) антенна: какую выбрать? + мнение эксперта

Товар является витринным образцом, поэтому может иметь незначительные внешние изъяны. Также у него могут отсутствовать упаковка и инструкция. При получении товара в магазине, вы сможете его осмотреть и принять окончательное решение о покупке. Многие водители автомобилей пользуются не только сотовой связью, но и радио. Это объясняется тем, что зоны покрытия мобильных операторов распространяются не на всю территорию России. Во многих регионах за пределами населенных пунктов именно радио обеспечивает надежную связь, позволяет сообщать о своем местонахождении, а при необходимости — обращаться за помощью. Обеспечить стабильную связь можно с помощью качественной автомобильной антенны. Автомобильные антенны — устройства, главной характеристикой работы которых является качественный прием сигнала. В зависимости от своих потребностей, вы можете выбрать модель с необходимым функционалом.

Типы ТВ-антенн для авто

Санкт-Петербург Автомобильные антенны для города При этом аналоговое ТВ правительство обещает в ближайшее время выключить совсем и навсегда. При наличии 20 каналов хорошего качества, все больше автовладельцев хотят купить антенну для приема B-T2. В чем же отличие нового формата вещания и какие антенны следует искать потребителю?

Автомобильные антенны сегодня входят в базовую комплектацию многих европейских и азиатских марок автомобилей. Но, приобретая бюджетную модель или авто с пробегом, Вы можете обнаружить отсутствие данной опции, что по сути не является проблемой, ведь приобрести функциональную качественную антенну можно в любом специализированном магазине.

Автоаксессуары — антенны

Классическая автомобильная ТВ антенна представляет собой вибратор четвертьволнового типа с дополнительными приспособлениями для его согласования. Заземление осуществляется за счет непосредственно корпуса транспортного средства. Устройство позволяет принимать сигнал, сама конструкция простая — ее даже можно сделать самостоятельно. Чтобы обустроить ТВ в автомобиле и иметь возможность смотреть программы, фильмы, требуется хорошая автомобильная телевизионная антенна. Новые модели ТВ совместимы с различными другими устройствами, расположенными в авто: фотоаппаратом, видеокамерами, плеерами. К ним можно подключить навигатор, парктроник, автокамеры.

Автомобильные ТВ-антенны

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить антенна автомобиля тв и подобные товары, мы предлагаем вам 2, позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «антенна автомобиля тв», Размер дисплея может варьироваться в весьма широком диапазоне, есть 3. Кроме того, если вы ищите антенна автомобиля тв, мы также порекомендуем вам похожие товары, например цифровая тв , антенна для авто , антенна тв , автомобильная антенна fm , усиления антенны , антенна на автомобиле , антенна авто радио , антенны радио , 12v тв.

Наружная антенна для автомагнитолы своими руками станет простейшим Как сделать антенну для цифрового тв своими руками за минут из.

Автоантенны

Сегодня существует множество автомобильных антенн с различными функциями. Это линия сигнала, а роль заземления принадлежит корпусу автомобиля. Довольно простая конструкция, которую можно сделать самому. Как усилить сигнал автомобильной антенны?

Об особенностях выбора и установки автомобильной ТВ-антенны

До чего же неугомонная эта братия: люди-автомобилисты. Мало нам хорошей музыки, сопровождающей поездку из автомобильной аудиосистемы. Теперь подавай нам и телевидение в авто. Да не просто какие-нибудь мерцающие картинки на экране автомобильного ТВ со звуком, а качественный сигнал.

Днепр, Индустриальный Сегодня Хотите продавать быстрее?

Автомобильные антенны для телевизора: выбираем лучшую

Даже поездка в автомобиле не является поводом для отказа от просмотра телевизионных передач — при условии, что вы ни находитесь за рулём движущегося транспортного средства. Для этого понадобится соответствующий комплект оборудования, важнейшей частью которого является автомобильная ТВ-антенна, обеспечивающая возможность приёма требуемых радиосигналов. В настоящее время рынок автомобильных компонентов переполнен подобными аксессуарами — причём продавцы наперебой рассказывают, что именно их изделие идеально подойдёт вам и не подведёт даже в самых сложных обстоятельствах. Поэтому очень важно знать, по каким критериям необходимо подбирать антенну, и как устанавливать её, чтобы действительно не сталкиваться с проблемами приёма сигналов. ТВ-антенна позволит вам просматривать любимые передачи прямо в автомобиле. Наиболее популярной является антенна, которая предназначена исключительно для приёма радиоволн телевизионных частот — она имеет небольшие габариты и обладает минимальной стоимостью. Однако подобный автомобильный аксессуар подойдёт лишь водителям, которые предпочитают ездить по старинке, не пользуясь электронными помощниками.

Антенна для автомагнитолы

Многие автомобилисты хотят не только слушать радио, но и иметь возможность смотреть телевизор прямо в салоне автомобиля. И если для водителей во время движения просмотр телевизионных передач противопоказан, то для пассажиров — это вполне приемлемо. Но для просмотра телевизионных передач в хорошем качестве, в автомобиле должен быть установлен не только современный дисплей, но и качественная ТВ антенна для авто. Часто малогабаритные телевизионные приемники имеют собственную встроенную антенну.

Автомобильная ТВ антенна в Украине.

Цены на Автомобильная ТВ антенна на Prom.ua

Автомобильная ТВ антенна Pioneer AN-G 3

На складе

Доставка по Украине

2 776 грн

Купить

«АвтоАудиоЦентр»

Автомобильная антенна YONGYANG CT-T60, автомобильная ТВ антенна

Доставка по Украине

360 грн

Купить

SmartMania

Автомобильная ТВ антенна DFA 004

Доставка по Украине

292.50 грн

Купить

SmartMania

Автомобильная ТВ антенна Calearo

Доставка по Украине

95.4 — 284.4 грн

от 4 продавцов

395 грн

355.50 грн

Купить

🚀Elektroniki-net

Автомобильная ТВ антенна DFA 004

Доставка по Украине

292.50 грн

Купить

ТехМагнит

Автомобильная антенна YONGYANG CT-T60, автомобильная ТВ антенна

Доставка по Украине

360 грн

Купить

ТехМагнит

Автомобильная ТВ антенна Vector АТВ-3А

Доставка по Украине

544 грн

Купить

StereoTV

ТВ антенна для автомобиля Calearo

Доставка по Украине

524 грн

424 грн

Купить

🇺🇦MEGA-X-SHOP

Автомобильная антенна внутр. TV 80км/коэф.усил.20/Разьем3,5мм Boush-614″ (ТВ-2,МВ,ДМВ)

На складе

Доставка по Украине

379.12 грн

Купить

ВСЕ В АВТО — интернет-магазин электроники и аксессуаров в авто

Автомобильная антенна внутр.TV 80км/коэф.усил.20/Разьем3,5мм ТРИАДА 610TVix (ТВ-2,МВ,ДМВ)

На складе

Доставка по Украине

316.20 грн

Купить

ВСЕ В АВТО — интернет-магазин электроники и аксессуаров в авто

Автомобильная ТВ антенна Calearo

Доставка по Украине

252 грн

231.84 грн

Купить

🌞КомфорТорг

Автомобильная ТВ антенна Корона Т2 АТВ-2Н TV/FM ОРИГИНАЛ отличный прием производство Украина для телевизора

На складе в г. Харьков

Доставка по Украине

731 грн

548 грн

Купить

GoldenWay

Автомобильная ТВ антенна Корона Т2 Korona MOBIL Синяя 12/24V Польша ОРИГИНАЛ для телевизора

На складе в г. Харьков

Доставка по Украине

1 032 грн

888 грн

Купить

GoldenWay

Автомобильная ТВ антенна DVB-T/T2 TIR Korona SLIM (плоская, на присоску) 12/24V Польша ОРИГИНАЛ для телевизора

На складе в г. Харьков

Доставка по Украине

1 290 грн

1 187 грн

Купить

GoldenWay

Автомобильная антенна телевизионная, радио + ТВ 12

На складе

Доставка по Украине

126 — 153 грн

от 8 продавцов

153 грн

Купить

АвтоТовар

Смотрите также

Автомобильная антенна телевизионная, радио + ТВ 12 в

На складе

Доставка по Украине

150 — 165 грн

от 9 продавцов

165 грн

Купить

АвтоТовар

Автомобильная антенна телевизионная, радио + ТВ 12 в

На складе

Доставка по Украине

150 — 153 грн

от 8 продавцов

153 грн

Купить

АвтоТовар

Автомобильная активная ТВ антенна VECTOR АТВ-3А КОРОНА

На складе

Доставка по Украине

599 грн

Купить

Интернет магазин Тюнерок

Автомобильная ТВ антенна для телевизора

Доставка по Украине

600 грн

Купить

чехлы для ключей

Автомобильная ТВ радио антенна Calearo

Доставка по Украине

401 грн

360. 90 грн

Купить

🇺🇦 Pro100

Антенна автомобильная ТВ КОРОНА АТВ-3А

Доставка по Украине

499 грн

Купить

Автомобильная антенна ТV+FM 12V XB-813 King

Доставка по Украине

150 грн

Купить

EuroMont

Автомобільна антена / Активная ТВ антенна Триада 610 TVix

Доставка по Украине

690 грн

Купить

AVTOFISHka

Активная антенна Prology TVA-400

Доставка из г. Луцк

1 080 — 1 134 грн

от 2 продавцов

1 080 грн

Купить

Автомагазин TVMusic

Активная антенна PHANTOM TV Impulse

Доставка по Украине

285 грн

Купить

Автомагазин TVMusic

Автомобильная антенна TY 006 / Активная антенна для авто / Автомобильные антенны

Доставка по Украине

199 грн

139.30 грн

Купить

Интернет-магазин HUGO

Антенна автомобильная TY 006 / Мощная автоантена на стекло с усилителем

Доставка по Украине

199 грн

139.30 грн

Купить

OnlineMarket

Автомобильная FM антенна + TV 0018

Доставка по Украине

по 375 грн

от 6 продавцов

585 грн

375 грн

Купить

𝐆𝐫𝐚𝐧𝐝𝐌𝐚𝐫𝐤𝐞𝐭 – Трендовые товары по самым низким ценам

Антенна TV+FM BO-93 | Автомобильная антенна | Автоантенна

Доставка по Украине

по 438 грн

от 6 продавцов

648 грн

438 грн

Купить

𝐆𝐫𝐚𝐧𝐝𝐌𝐚𝐫𝐤𝐞𝐭 – Трендовые товары по самым низким ценам

ТВ антенна своими руками: для цифрового, эфирного TV

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости,  легко повторяется…

Содержание статьи

• 1 Для цифрового телевидения DVB-T2 — антенна «восьмерка»
  • 1.1 Материалы
  • 1.2 Нужен ли расчет
  • 1.3 Изготовление рамки
  • 1.4 Подготовка кабеля
  • 1.5 DVB-T2 ТВ антенна своими руками: сборка
• 2 Самодельная антенна двойной и тройной квадрат
  • 2.1 Конструкция и материалы
  • 2.2 Размеры
  • 2.3 Подключение активной рамки (вибратора) через короткозамкнутый шлейф
  • 2.4 Другой вариант тройного квадрата
• 3 Самая проста антенна для дачи — из металлических банок
• 4 Простая антенна для Wi-Fi из металлической банки
  • 4. 1 Размеры и сборка

Для цифрового телевидения DVB-T2 — антенна «восьмерка»

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

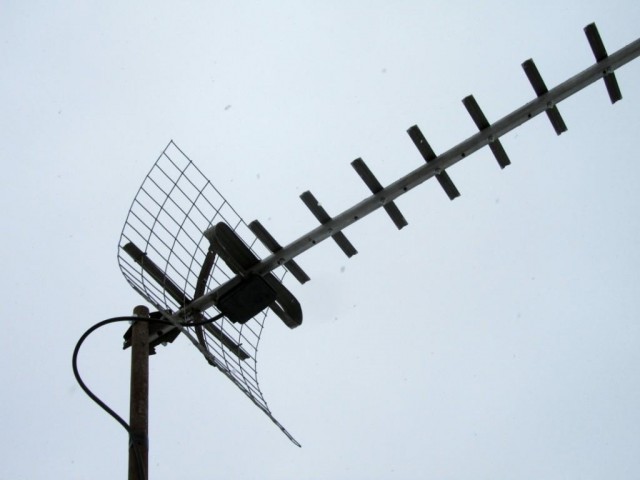

Для уменьшения количества помех сзади антенны ставят отражатель. Расстояние между антенной и отражателем подбирают экспериментально — по «чистоте» картинки

Можно на стекле прикрепить фольгу и получить неплохой сигнал….

Медная трубка или проволока — оптимальный вариант, хорошо гнется, легко пр

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Схема антенны Харченко

Также потребуется коаксиальный антенный кабель требуемой длины, штекер  подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Чертеж антенны «восьмерки» для приема цифрового ТВ

Если считать не хотите, можно делать по следующим размерам (обозначения взяты с :

• Длина «внутренней» стороны прямоугольника (В2) — 13 см,
• «наружной» (В1) — 14 см.

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

• Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
• Два участка по 14 см.
• Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
• Снова два по 14 см.
• Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

Вот так примерно должно получиться

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

Как зачищать коаксиальный кабель

Ко второму краю подпаиваем штекер.  Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах,  где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Зачистить концы кабеля, припаять штекер

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

ТВ антенна своими руками для цифрового ТВ

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится.  Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Можно сделать и пять рамок — для более уверенного приема

Красить или лакировать нежелательно — ухудшается прием. Такое возможно только в непосредственной близости с передатчиком

От чертежа до реализации

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

• 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
• ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

Узкополосная антенна для приема слабых сигналов

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

Размеры двухрамочной антенны для приема аналоговых и цифровых ТВ каналов

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Размеры антенны три рамки для самостоятельного изготовления

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Симметрирующий шлейф для рамочных антенн

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

• Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
• Оплетка фидера припаивается к правому концу вибратора.
• Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
• Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
• Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф,  вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Вариант с настройкой без согласующего шлейфа

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Эта ТВ антенна для дачи может быть сделана своими руками за несколько минут

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете пользоваться паяльником, можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Необходимо предварительно зачистить банку от краски

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметр	Нижняя граница затухания	Верхняя граница затухания	Lg	1/4 Lg	3/4 Lg
73 мм	2407.236	3144.522	752.281	188.070	564.211
74 мм	2374.706	3102.028	534.688	133.672	401.016
75 мм	2343.043	3060.668	440. 231	110.057	330.173
76 мм	2312.214	3020.396	384.708	96.177	288.531
77 мм	2282.185	2981.170	347.276	86.819	260.457
78 мм	2252.926	2942.950	319.958	79.989	239.968
79 мм	2224.408	2905.697	298.955	74.738	224.216
80 мм	2196.603	2869.376	282.204	070.551	211.653
81 мм	2169.485	2833.952	268.471	67.117	201.353
82 мм	2143.027	2799.391	256.972	64.243	192.729
83 мм	2117.208	2765.664	247.178	61.794	185. 383
84 мм	2092.003	2732.739	238.719	59.679	179.039
85 мм	2067.391	2700.589	231.329	57.832	173.497
86 мм	2043.352	2669.187	224.810	56.202	168.607
87 мм	2019.865	2638.507	219.010	54.752	164.258
88 мм	1996.912	2608.524	213.813	53.453	160.360
89 мм	1974.475	2579.214	209.126	52.281	156.845
90 мм	1952.536	2550.556	204.876	51.219	153.657
91 мм	1931.080	2522.528	201.002	50.250	150.751
92 мм	1910.090	2495. 110	197.456	49.364	148.092
93 мм	1889.551	2468.280	194.196	48.549	145.647
94 мм	1869.449	2442.022	191.188	47.797	143.391
95 мм	1849.771	2416.317	188.405	47.101	141.304
96 мм	1830.502	2391.147	185.821	46.455	139.365
97 мм	1811.631	2366.496	183.415	45.853	137.561
98 мм	1793.145	2342.348	181.169	45.292	135.877
99 мм	1775.033	2318.688	179.068	44.767	134.301

Порядок действий такой:

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Как сделать антенну для автомобильного радио: руководство «Сделай сам» 2022

Когда вы дополняете свой автомобиль антенной премиум-класса, это подтверждает легкую передачу радиосигнала. Автомобильные антенны являются важным автомобильным оборудованием, поскольку они способствуют передаче беспроводных радиосигналов и волн.

В случае, если ваша автомобильная радиоантенна больше не работает, вместо того, чтобы спешить с покупкой, вы должны знать, что существует простая процедура, как сделать автомобильную радиоантенну самостоятельно.

Главным преимуществом является то, что вы сможете сделать это с небольшим бюджетом и при этом получить потрясающие впечатления. Здесь вы найдете основные шаги, чтобы сделать это самостоятельно.

Как самому сделать антенну для автомобильного радио?

Вы можете легко найти материалы дома, чтобы сделать это без особого труда; все, что вам нужно сделать, это следовать некоторым протоколам, чтобы обеспечить безопасность и избежать травм, когда вы пытаетесь отрегулировать и обрезать антенные кабели.

Вы должны хорошо знать свой автомобиль, чтобы легко было вносить любые изменения и регулировки длины и находить лучшее место для приема и регулярного обслуживания.

Изготовление автомобильной радиоантенны будет практически бесплатным, поскольку у вас дома может быть все необходимое, чтобы сделать что-то не хуже Водонепроницаемая антенна Herdio .

Вы также получите доступ к очень сильным радиостанциям и сможете легко вносить любые коррективы, когда это необходимо.

Каковы преимущества хорошей автомобильной радиоантенны?

Прежде чем мы приступим к изготовлению антенны в домашних условиях, мы должны рассмотреть важность хорошей автомобильной радиоантенны.

Антенны бывают разных диапазонов и передают сильные радиоволны; некоторые из самых высоко оцененных — это щелевые, рамочные и дипольные антенны.

Упомянутый тип антенны обладает следующими характеристиками, поэтому они предпочтительнее других.

• Хорошие антенны дают хорошее усиление.
• Обеспечивает хорошую производительность и обычно меньше по размеру.
• Благодаря этой технологии широкополосные приложения упрощаются.
• Конструкция антенны в основном тонкая и направленная.
• Воздействие окружающей среды нелегко обнаружить.
• Они выносливы даже в дикой природе.

Какие инструменты мне потребуются, чтобы сделать антенну для автомобильного радио?

Следующие предметы понадобятся при изготовлении автомобильной антенны

• Ibayam Scissors
• Tyumen Wores
• . Стоит ли делать радиоантенну?

  Как уже говорилось ранее, самостоятельное изготовление автомобильной антенны практически ничего не будет стоить.

  Предположим, вы хотите купить в магазине антенну Windcamp ; это будет стоить вам около 120 долларов, тогда цена рабочей силы составляет от 50 до 80 долларов; это для того, чтобы показать вам, как дешево сделать это самостоятельно.

  Если у вас есть все необходимое, вы должны потратить на это менее 30 минут, даже если вы новичок.

  Вам нужно будет осознавать, сколько времени вы тратите на это, потому что это будет охота на частоту вашего радио.

  Не торопитесь, чтобы найти места, где ваша антенна улавливает достаточно сигналов для вашего радио.

  Также очень важно размещать антенну там, где на нее меньше всего будут влиять погодные условия, особенно во время сильных дождей, чтобы ее не сдуло ветром.

  Простое руководство по изготовлению антенны для автомобильного радиоприемника

  Поскольку вы работаете с проводами и ножницами, важно работать медленно и осторожно.

  Шаг 1: Приобретите комплект лент

  Используйте прочные клейкие ленты, такие как Scotch Mountain Tapes , потому что они настоятельно рекомендуются и крепятся к любой поверхности.

  Нарежьте ленты на длинные полоски длиной 3-4 дюйма и положите их на одну сторону, потому что вы будете использовать их позже для следующего шага.

  Шаг 2: Отрежьте провода

  Это один из самых важных шагов, и вы также должны доверять этому процессу. Отрежьте провода с помощью резака Hakko на куски, совместимые со стереосистемой, но не одного размера.

  Отрежьте их немного длиннее, оставив один или два фута от нормальной длины, чтобы использовать их позже.

  Шаг 3: Снимите резиновую изоляцию

  Когда вы закончите резку, снимите изоляцию, провода обычно покрыты черной резиновой изоляцией; это предохраняет металлическую часть от воздействия.

  Мы работаем с этими металлическими деталями. Зачистите части изоляторов с обоих концов проводов. Избегайте этого, просто удалив по крайней мере дюйм или полтора дюйма с этих концов.

  Шаг 4: Время скручивания

  Скрутите оголенный металл на стержне, который является дополнительным проводом на конце одного стержня, покачайте его, закрутите и затяните как можно сильнее.

  Шаг 5: Оберните стержень

  Когда вы закончите скручивание, вам нужно будет покрыть всю поверхность стержня именно этой проволокой.

  Здесь не нужно слишком сильно нажимать, чтобы многое сделать, в отличие от предыдущего шага, вы закроете или закроете почти все области.

  В конце концов, ваш результат будет похож на одну цепочку ДНК. Намотайте ленту на проволоку, плотно приклеив ее к шесту ближе к концу, когда будете спускаться.

  Не исчерпывайте весь провод на этом.

  Шаг 6: Повторите

  Скрутите открытый металл (используя тот же метод, что и для другого) и затяните его.

  Обратите внимание: если у вас возникают проблемы при работе с открытым металлом при попытке приклеить их к концам шеста, вы можете использовать ленты.

  После этого должен быть запасной провод, как мы сделали с противоположной стороной; оберните это вокруг столба, приклеив его лентой.

  Это необходимо для того, чтобы сохранить дополнительный провод для столба. Пришло время установить!

  Шаг 7: Вставьте

  Найдите FM-входы/прорези для проводов. Обычно они находятся за магнитолой вашего автомобиля. Подключите провод.

  Шаг 8: Прихватка

  Прикрепите к стене несколько кнопок Phituoda , распределив их по вертикали не более десяти дюймов, затем оберните проволоку вокруг кнопок.

  Шаг 9: Проверка

  Это менее напряженная часть; теперь вы можете оценить свою работу, проверив, будет ли ваша антенна работать идеально. При попытке это, попробуйте изменить каналы или станции.

  Если это не сработает, попробуйте сделать это;

  • Проверьте, натянуты ли ленты вокруг них
  • Отметьте, подходит ли это место для хорошего приема
  • Если это все еще не работает, попробуйте еще раз, удалив изоляцию, но не всю.

  Распространенные проблемы с радиоантеннами

  Сломанный тюнер

  Здесь проигрыватель компакт-дисков работает отлично, но ваша антенна не работает. Возможно, ваша антенна или тюнер сломаны. Поврежденная автомобильная антенна является обычным явлением, или, возможно, рвется трос радио.

  Чтобы решить эту проблему, очистите и повторно подайте сигнал на антенну.

  Неисправность усилителей

  Часто встречается у тех, кто хочет усилить свою радиосистему и проигрыватель компакт-дисков.

  Для нормального функционирования им потребуется постоянное напряжение, а это означает, что любая проблема с генератором переменного тока или аккумуляторной батареей автомобиля приведет к неисправности автомобильного радиоприемника и антенны.

  Неправильный монтаж

  Практически все проблемы с антеннами связаны с неправильным монтажом или монтажом.

  Крепление на губе багажника является хорошим примером этой проблемы, потому что оно обычно сильно нагружает опору и антенну, когда багажник закрыт или открыт.

  Часто задаваемые вопросы

  Как подключить автомобильный радиоприемник без антенны?

  Вы можете подавать сигнал с помощью телефона Android или через Bluetooth. Вы можете приобрести FM-модулятор, который поможет вам передавать радиосигналы с телефона на автомобильное радио. Вспомогательный шнур Talk Works также может помочь вам слушать радио без антенны.

  Могу ли я использовать телевизионную антенну для FM-радио?

  Да, вы можете использовать телевизионную антенну для вашего FM-радио. Хотя ТВ-антенны рассчитаны на высокие УКВ и низкие УВЧ, вы все равно можете эффективно транслировать FM-частоты.

  Использует ли Bluetooth автомобильную антенну?

  Технология Bluetooth служит средством связи с вашим i-Drive. Он не может дать вам никакого усиления антенны. Поэтому, планируя усилить свой сигнал, вам нужно купить Bingfu Radio Booster , чтобы получить необходимые результаты.

  Что делать, если стереосистема имеет отдельные входы AM/FM?

  Возьмите конец антенного провода, который соединяет стереосистему, скрутите плюс и минус, пока изолятор снят, и заклейте их изолентой. После этого у вас появятся дополнительные провода для соединения этих входов с одной антенной.

  Нужно ли заземлять FM-антенну?

  Для обеспечения высокой функциональности антенну необходимо правильно установить. Если вы неправильно разместите антенну, вы получите плохой сигнал и высокий уровень КСВ.

  Заключительные мысли

  Настоятельно рекомендуется использовать антенну для вашего автомобильного радио, чтобы получить хороший сигнал/прием и защитить ваши передатчики.

  Это поможет вам избежать колебаний радиосигналов, обеспечивая плавное воспроизведение во время вождения.

  Простыми шагами изготовление автомобильной антенны можно упростить: подготовить ленты, обрезать провода, снять всю резиновую изоляцию, скрутить, обернуть стойку, вставить, прикрепить и расположить антенну.

  4 Чертежи идеальной самодельной телевизионной антенны. Простой сделай сам

  В этом посте мы покажем вам, как сделать идеальную самодельную телевизионную антенну из различных предметов, находящихся в вашем доме. Эти чертежи предназначены для комнатной телевизионной антенны, и их легко сделать.

  Мы проверим каждую антенну, чтобы убедиться, что она может принимать сильный сигнал бесплатного эфирного телевидения. Мы собираемся сделать 3 разные телевизионные антенны, такие как

  • Антенна из коаксиального кабеля.
  • Знаменитая антенна для вешалок
  • Телевизионная антенна из медной проволоки
  • Мини-телевизионная антенна из скрепки

  Не покупайте новую антенну для телевизора, почему бы не сделать ее самостоятельно. Это крутые проекты, за которыми очень легко следить.

  Содержание

  • 1 Как сделать телевизионную антенну из коаксиального кабеля
    • 1.1 Необходимые детали
  • 2 Как сделать антенну из медного провода?
    • 2.1 Необходимые детали
  • 3 Как сделать телевизионную антенну из вешалки
    • 3.1 Телевизионная антенна DYI Необходимые детали
  • 4 Знаменитая телевизионная антенна скрепки
  • 5 Заключение

  Как сделать телевизионную антенну из коаксиального кабеля

  Телевизионная антенна из коаксиального кабеля — это самый простой проект, который можно сделать здесь. . Все, что он содержит, — это отрезок кабеля RG6 с 6-дюймовой изоляцией, снятой с одного конца. Это будет приемная часть.

  Необходимые детали

  • 6 футов коаксиального кабеля
  • Острый нож
  • Электроизоляционная лента
  • Разъем F-типа для телевизора

  Начните с удаления 6-дюймовой изоляции с коаксиального кабеля. Натяните проволочный экран на кабельную сетку и заклейте сетку скотчем.

  Затем острым ножом удалите белую изоляционную жилу, чтобы обнажить внутреннюю медную жилу. Оставьте около 1/8 дюйма изоляционной жилы между экраном и центральной жилой. Это сделано для того, чтобы экран и сердцевина случайно не соприкасались.

  Заклейте внешний экран изолентой. Это делает его опрятным и предотвращает изнашивание экрана.

  Убедитесь, что медный сердечник имеет длину 6 дюймов. Это голое ядро, которое будет принимать телевизионный сигнал.

  Теперь вы можете добавить разъем F-типа на другой конец. Вы можете прочитать больше о том, как починить разъемы телевизионной антенны и проводку здесь.

  Если на другом конце коаксиального кабеля нет разъема F-типа, снимите изоляцию на 1 дюйм с другого конца коаксиального кабеля. Отогните металлический экран и удалите 1/2 дюйма изоляционного материала внутренней жилы. Навинтите разъем F-типа и обрежьте медную центральную жилу так, чтобы она выступала из колпачка только на 1/8 дюйма.

  Теперь вы можете прикрутить этот конец к телевизору и попытаться просканировать несколько каналов.

  Из-за того, что это базовая конструкция, вы не будете принимать все телевизионные станции VHF/UHF, но некоторые из них будут приниматься в зависимости от того, насколько близко вы находитесь к телевизионному передатчику.

  Эксперимент с углом медного сердечника. Некоторые хорошо работают в горизонтальном положении, в то время как другие хорошо работают в вертикальном положении.

  Кроме того, чем выше антенна, тем лучше будет сигнал. Я обнаружил, что если вы поместите антенну высоко в окно, вы получите хороший сигнал.

  Это скорее аварийная антенна, чтобы убедиться, что ваша основная антенна не смогла проверить, передают ли телевизионные станции. Используйте этот веб-сайт DTV Reception Maps, чтобы узнать, где вам нужно расположить антенну в Америке

  Как сделать антенну из медного провода?

  Антенна из медного провода представляет собой усовершенствованную версию коаксиальной антенны для кабельного телевидения, упомянутой выше. Вы подберете больше телевизионных станций, и это очень быстрый проект. Это направленная телевизионная антенна, поэтому обязательно направьте ее на телевизионный передатчик в вашем районе.

  Детали, необходимые

  • Одно ядро ​​медная проволока
  • винты
  • Блок дерева
  • Балун или соответствующий трансформационный и согнуть медную проволоку в соответствии с требованиями. Вы можете получить медную проволоку на свалке, в хозяйственном магазине, на обрезках со стройплощадки или из старого электроприбора.

    Все новые медные провода многожильные. Теперь это будет работать нормально, но потребуется дополнительная поддержка, поскольку она очень гибкая. Одножильный медный кабель диаметром от 1 мм до 2,5 мм идеально подходит для изготовления антенн. Этот кабель можно найти в старой проводке дома или в больших многожильных кабелях.

    Мини-антенна ТВ из медной проволоки

    После того, как вы согнули медную проволоку и прикрепили ее к деревянной доске с помощью шурупов или клея, вам нужно будет прикрепить балун.

    Этот согласующий трансформатор преобразует сигнал, передаваемый телевизором, в более удобный коаксиальный сигнал для телевизора. Без него вы получите помехи и потерю сигнала.

    Вы можете либо припаять балун к медным проводам, либо скрутить его вместе с помощью нескольких винтов и шайб.

    Подсоедините разъем F-типа к каждому концу коаксиального кабеля и подключите один конец к телевизору, а другой конец к балуну. Перемещайте новую самодельную антенну из медного провода, пока не получите хороший сигнал.

    Как сделать телевизионную антенну из вешалки

    Существует несколько различных конструкций и планов изготовления телевизионной антенны из вешалки. План, который я обнаружил, который работает лучше всего и принимает лучший сигнал, — это конструкция антенны-бабочки.

    Телевизионная антенна DYI Необходимые детали

    • 6 стальных или алюминиевых плечиков.
    • Деревянный брусок.
    • Балун или согласующий трансформатор.
    • Винты и шайбы.
    • 6 футов или более коаксиального кабеля.
    • Резьбовой соединитель F-типа.
    • Наконечники проводов, чтобы не выколоть глаз.
    • 1 м одножильного изолированного электрического кабеля 18 калибра.

    Самодельная телевизионная антенна-бабочка должна принимать все бесплатные станции HDTV в вашем районе. Он направленный, поэтому убедитесь, что он направлен на ваш ТВ-передатчик в вашем районе.

    Это идеальная самодельная телевизионная антенна, которая находит все телевизионные станции в моем районе.

    Начните с вырезания 8 кусков вешалок длиной 14 дюймов и согните их в форме буквы V с зазором на конце длиной 4 дюйма. Прикрутите их к деревянному основанию и убедитесь, что вешалки V антенны расположены на расстоянии 6 дюймов друг от друга.

    На каждом V изгибе вешалки используйте немного наждачной бумаги, чтобы соскоблить любое защитное покрытие, которое предотвращает ржавчину вешалки. Это обеспечит хорошую электропроводность.

    Соедините их электрическим кабелем и убедитесь, что провода не касаются друг друга. Каждый V должен быть соединен с другим одним и тем же путем. Например, на изображении ниже синяя линия имеет антенные элементы 2 вверху с каждого конца и 2 внизу посередине, подключенные к одному и тому же кабелю.

    Подсоедините балум или согласующий трансформатор в середине телевизионной антенны и подсоедините разъем RG6 F-типа и кабель. Обязательно разместите элементы шириной 4 дюйма.

    Я предпочитаю класть резиновые или пенопластовые блоки на концы каждой спицы телевизионной антенны, так как они острые и могут привести к травме. Я обнаружил, что это лучшая самодельная телевизионная антенна, которая принимает все каналы в моем районе.

    Знаменитая телевизионная антенна «Скрепка»

    Мне нравится этот маленький лайфхак. На самом деле вы можете получить телевизионный сигнал, используя развернутую скрепку. Возьмите самую большую скрепку, которую вы можете найти, которая является гигантским размером. В зависимости от бренда, он будет раскладываться примерно до 6 дюймов в длину.

    Скрепка, подключенная к разъему антенны моего телевизора LG, действительно работает.

    Все, что вам нужно сделать, это вставить скрепку в гнездовой разъем F-типа на задней панели телевизора. Просто вставьте его примерно на 1/2 дюйма и поэкспериментируйте с разными углами.

    Подобно телевизионной антенне, сделанной из коаксиального кабеля, телевизионная антенна-скрепка будет принимать только несколько каналов в вашем районе. Кроме того, вам может понадобиться переместить телевизор так, чтобы направление указывало на передатчик телевизионной станции.

    Теперь вы можете использовать металл любой длины, медь или алюминий. Просто убедитесь, что его длина составляет около 6 дюймов, и вы должны получить сигнал. Просто убедитесь, что он не касается металлического внешнего кольца гнезда телевизионного разъема антенны.

    Заключение

    Эти 4 самодельных схемы телевизионных антенн хорошо работают. Лучшая телевизионная антенна-вешалка для галстука-бабочки требует некоторых усилий, но она прослужит вечно. Покрасить его в соответствии с декором вашего дома — это вариант, и это может стать отличным предметом для разговора.

    Эти чертежи комнатных антенн отлично подходят для школьных занятий, чтобы научить детей, как работают антенны.

    Мы окружены радиочастотами, и удивительно, что что-то вроде скрепки можно использовать для приема сигнала HDTV. Теперь, когда вы устали смотреть бесплатное эфирное телевидение, почему бы не перейти на приставку Android TV и максимально использовать возможности вашего HDTV.

    Мэтью С.

    Я квалифицированный промышленный электрик в течение последних 20 лет, и я люблю делиться своими знаниями о ремонте дома.

    Я люблю быстрые игрушки, такие как мотоциклы, автомобили, водные мотоциклы и лодки, поэтому писать о них легко.
    Чтобы снизить расходы, я сам занимаюсь модификациями, ремонтом и обслуживанием. Этими навыками я хочу поделиться со всеми. Сделай сам — это навык, которому может научиться каждый.

    Не забудьте повторно отсканировать | Федеральная комиссия по связи

    Español | 한국어 |繁體中文 | тагальский | Тионг Вьет

    Если вы смотрите бесплатное эфирное телевидение с помощью антенны, вам следует периодически сканировать телевизор, чтобы убедиться, что вы принимаете все доступные каналы в вашем регионе. Это то же самое сканирование, которое вы выполняли для поиска местных каналов при первой настройке телевизора или конвертера. Если вы недавно не сканировали свой телевизор, вы можете быть удивлены тем, сколько станций теперь доступно.

    Вы можете проверить карту приема DTV Федеральной комиссии по связи США, чтобы проверить каналы, доступные в вашем регионе. Для получения дополнительной информации об антеннах ознакомьтесь с руководством FCC для потребителей по антеннам и цифровому телевидению.

    Повторное сканирование не требуется, если вы являетесь подписчиком кабельного или спутникового телевидения. Ваш провайдер обновит ваши местные каналы для вас.

    Некоторые местные телеканалы по всей стране изменили частоты эфирного вещания с 2018 по 2020 год в рамках плана по открытию эфира для новых высокоскоростных беспроводных услуг. Если бы это произошло там, где вы живете, фактический номер канала на вашем телевизоре не изменился бы. Однако вам потребуется выполнить повторное сканирование, чтобы ваш телевизор продолжал принимать этот канал. За исключением редких случаев, новое оборудование или услуги не требуются.

    Повторное сканирование с помощью пульта дистанционного управления

    Терминология повторного сканирования у разных производителей несколько различается. Повторное сканирование также может называться автоматической настройкой, настройкой каналов, сканированием каналов, поиском каналов, автоматическим сканированием, автоматической программой или другими терминами, в зависимости от марки и модели вашего телевизора. Инструкции аналогичны для большинства пультов дистанционного управления. Хотя терминология может отличаться, процесс повторного сканирования довольно прост.

    Обратитесь к руководству пользователя вашего телевизора или конвертера или посетите веб-сайт производителя, чтобы получить инструкции и контактную информацию службы поддержки клиентов. В следующей таблице приведены пошаговые инструкции для нескольких марок телевизоров.

    ТВ БРЕНД	ПОШАГОВАЯ ИНСТРУКЦИЯ
    Хайер	Нажмите кнопку «Меню». Выберите «Каналы». Нажмите «Автонастройка».
    Хитачи	Нажмите кнопку «Меню». Выберите «Каналы». Затем нажмите «Воздух». Вас спросят: «Вы уверены, что хотите автоматически сканировать каналы?» Нажмите кнопку «Да».
    Знак отличия	Нажмите кнопку «Меню». Выберите «Антенна» в качестве источника. Затем нажмите «Сканировать».
    ЛГ	Нажмите кнопку «Домой». Нажмите кнопку «Настройки». Затем кнопку «Каналы». Нажмите кнопку «Автонастройка».
    Панасоник	Нажмите кнопку «Меню». В меню нажмите кнопку «Настройка». Выберите «Антенна». Нажмите кнопку «Сканировать».
    Филипс	Нажмите кнопку «Домой». Используйте левую/правую кнопку, чтобы выбрать «Настроить». С помощью кнопок со стрелками выберите «Поиск каналов». Нажмите кнопку «ОК».
    Самсунг	Нажмите кнопку «Меню». В меню выберите «Канал». Нажмите кнопку «Автоматическое программирование». Некоторые модели Samsung требуют нажатия кнопки «Air». Другие сразу начнут сканирование.
    Шарп	Нажмите кнопку «Меню быстрой настройки». : В этом меню выберите «Канал». Затем нажмите «Автоматическое сканирование каналов».
    Тошиба	Нажмите кнопку «Меню». С помощью кнопок вверх/вниз перейдите в меню «Настройка». С помощью кнопок вверх/вниз выберите «Автонастройка».
    Визио	Нажмите кнопку «Меню». Используйте кнопки вверх/вниз, чтобы перейти в меню «Настройка». Используйте кнопки вверх/вниз, чтобы выбрать «Re-Tune». Нажмите кнопку «ОК».

    Для брендов, не перечисленных в таблице, инструкции часто схожи и обычно включают следующие шаги:

    1. Нажмите «настройка» или «меню» на пульте дистанционного управления телевизора или на коробке преобразователя.
    2. Выберите «каналы», «антенны» или другую подобную терминологию.
    3. Нажмите «сканировать», «автонастройка», «поиск каналов», «автопрограммирование» или другую подобную терминологию.
    4. Все остальное сделает телевизор. Обычно процесс занимает всего несколько минут.

    Версия для печати

    • Распечатать это руководство (pdf)



    Дата последнего обновления/просмотра:

    Понедельник, 2 ноября 2020 г.

    Бюро/офис:

    Теги:

    Проблемы потребителей вещания — Потребители — Цифровое телевидение (DTV) — Цифровое телевидение — Телевидение

    6 способов недорого сделать своими руками антенну HDTV

    Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных (DVB-T) сигналов. Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?

    Да, это так! Вот шесть способов, которыми вы можете сделать свою собственную антенну HDTV, используя предметы домашнего обихода.

    причин построить антенну HDTV своими руками

    Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Использовать вместо этого кабельное или спутниковое телевидение?

    Ну, на ум приходит несколько причин:

    • Эфирное телевидение дешевле, чем кабельное, и вы хотите перерезать шнур (но сначала рассмотрите эти подводные камни, связанные с перерезанием шнура).
    • Вы не можете позволить себе заводскую антенну.
    • Ваша антенна унесло ветром во время шторма, и вам срочно требуется замена.
    • Вам просто нравится делать свое собственное снаряжение.

    Что бы ни побудило вас построить собственную антенну HDTV, у вас есть несколько вариантов. Каждый из них имеет немного другой дизайн, и все они могут быть построены с использованием предметов домашнего обихода.

    Неважно, насколько мал ваш бюджет. Если вы хотите принимать цифровые телевизионные сигналы по воздуху, эти четыре антенны идеальны.

    Когда вы закончите, вы сможете принимать обычные телеканалы OTA. Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi под управлением Kodi.

    1. Самодельная телевизионная антенна из скрепки

    Удивительно, но можно получать изображения по воздуху, используя скрепку в качестве телевизионной антенны, сделанной своими руками!

    Это будет зависеть от уровня сигнала, расстояния до передатчика и погодных условий, но

    При благоприятном уровне сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

    Как показано в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L. Подключите более короткий конец к коаксиальному кабелю, который затем подключите к телевизору.

    По общему признанию, это самое простое. Чтобы это работало, вам нужен длинный кабель, чтобы подняться на высоту крыши. На видео ютубер LaneVids вешает свой кабель на чердак и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и дергается, но длина этой самодельной телевизионной антенны всего несколько дюймов!

    Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться. Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

    Хотя он должен быть направлен в правильном направлении, этого может быть достаточно для приема сигнала HDTV.

    2. Самодельная ТВ-антенна из картона и фольги

    Чуть более сложный вариант, эта версия самодельной антенны HDTV обойдется вам менее чем в 5 долларов. С более чем миллионом просмотров, мы считаем, что довольно много людей используют эту телевизионную антенну DIY.

    Для этой сборки требуется:

    • 4 куска картона или пенопласта (два размером 8 x 11 дюймов, два размером 8 x 8 дюймов)
    • 1 лист алюминиевой фольги
    • Этот шаблон для печати

    Вам также понадобится клей ПВА, степлер и горячий клей.

    Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая к приему телепередач.

    (Хотя общая сумма в 5 долларов, вероятно, является минимальным минимумом. Если у вас уже есть большая часть материалов, вам не нужно тратить более 10 долларов.)

    3. Самодельная антенна «Фрактал»

    Визуально ошеломляющая антенна для приема HDTV, эта самодельная сборка, вероятно, является наиболее эстетически привлекательной версией этого проекта.

    Требуется:

    • Лист алюминиевой фольги
    • 1 симметричный преобразователь
    • 2 коротких провода
    • 1 лист прозрачного гибкого пластика

    вне. В свою очередь, они должны быть приклеены к каждой стороне пластикового листа, убедившись, что они выровнены.

    С помощью проводов, прикрепленных скобами или приклеенных к «ножкам» фрактальной конструкции, подключите балун к антенне. и ваш обычный коаксиальный кабель подключен.

    Отправляйтесь на Hackaday, чтобы получить шаблон и полные шаги для этой сборки.

    4. Вешалка для одежды Телевизионная антенна своими руками

    Наконец, вот один из наших собственных проектов антенны HDTV. Хотя эта самодельная антенна больше и уродливее, чем другие проекты, она также является самой прочной. Я построил его в 2015 году, и он до сих пор работает.

    Ключевыми компонентами этой сборки являются:

    • Короткий отрезок дерева 3×1
    • 8 металлических вешалок для одежды
    • 2 одноразовых решетки для барбекю
    • 18 винтов и 18 подходящих шайб
    • Немного проволоки

    Стоит отметить, что эта версия антенны больше сложнее, чем другие.

    Как и положено проекту, который больше и крепче, это займет больше времени, чем другие сборки. Однако после тестирования и монтажа вы сможете надежно принимать эфирное цифровое телевидение.

    В видео выше я проверяю его внизу, и сигнал достаточно хороший. Однако с тех пор, как он переместился на крышу, результаты были идеальными.

    Подробные инструкции см. в нашем руководстве по антенне HDTV.

    5. Большая Берта: самодельная антенна для приема на большие расстояния

    Построен еще в 2009 году, по состоянию на 2018 год эта самодельная антенна для цифрового телевидения оставалась в эксплуатации. Выносливая и долговечная, «Большая Берта» также огромна.

    Причина этого в том, что он предназначен для приема сигналов HDTV, транслируемых на большие расстояния. В то время как другие сборки в этом списке идеально подходят для использования в городе и пригороде, «Большая Берта» предназначена для сельской местности.

    По сути, Большая Берта — это ТВ-антенна, сложенная вдвое и закрепленная на алюминиевой стойке. Готовая сборка огромна, а результаты впечатляют.

    Узнайте, как сделать самодельную телевизионную антенну, следуя подробным инструкциям.

    6. Телевизионная антенна сверхдальнего действия своими руками

    Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленных сельских районах, попробуйте это.

    Описанный как «Сверхдальнобойная осевая/винтовая «сельская» антенна», он действительно огромен. С помощью видео выше вы можете увидеть концепцию и эволюцию этого проекта телевизионной антенны своими руками. Хотя видео более длинное, основные моменты собраны в начале.

    Длинный кусок дерева, много проволоки и круглая решетка для барбекю очень пригодятся для этого проекта.

    Хотя подробные планы этой замечательной сборки недоступны, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

    Самодельные антенны HDTV легко и дешево

    Хотя мы перечислили их здесь в порядке сложности, каждый из этих самодельных антенн представляет собой сравнительно простую сборку. После того, как вы это сделаете, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

    Если антенна правильно выровнена (и находится на наилучшем угле места), должно быть получено хорошее телевизионное изображение.

    Мы показали вам, как собрать шесть антенн своими руками:

    1. Антенна, использующая только скрепку
    2. Антенна из карты и фольги
    3. Фрактальная антенна
    4. Антенна на вешалке
    5. Большая Берта
    6. Сверхдальнобойная телевизионная антенна своими руками

    Помните, что эти антенны предназначены для использовать с цифровым телевидением. Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

    Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам необходимо его приобрести. Коаксиальный кабель от антенны должен быть подключен к этому.

    Если вы новичок в технологиях «сделай сам», сначала попробуйте некоторые основные исправления, чтобы подготовиться, прежде чем продолжить.

    Как сделать усилитель телевизионной антенны

    Planet Radio City поддерживается читателями. Как партнер Amazon, мы зарабатываем на соответствующих покупках.

    ОБНОВЛЕНО 21 февраля 2022 г.
    Аллан Уиллоу


    У пользователей телевизионных антенн есть одна главная проблема — радиус действия. Диапазон может значительно ослабить телевизионные каналы, а также то, насколько четко вы их принимаете. Так что последствия довольно большие. Я сделал руководство по изготовлению усилителя телевизионной антенны, чтобы помочь вам. Вы можете использовать его для внутренних и наружных антенн, и все, что вам нужно, это основные материалы. Это также не требует особых навыков, поэтому вы готовы к работе, независимо от того, сколько у вас навыков DIY. Вы можете построить свой собственный усилитель сигнала и антенну для телевизионного приема, приложив немного усилий. Вот как.

    Как сделать усилитель телевизионной антенны

    Иногда вы не можете получить желаемый отличный прием телепрограмм, даже если установили хорошую беспроводную телевизионную антенну снаружи из-за слабого сигнала. С помощью усилителя ТВ-антенны вы можете усилить сигнал на беспроводной ТВ-антенне. Вам не нужно покупать дорогой усилитель сигнала; Вы можете легко сделать хороший усилитель сигнала.

    Вот как сделать усилитель телевизионной антенны:

    • Нарисуйте большой круг на толстом картоне, затем сделайте полукруглые выступы с обеих сторон этого картона. Важно разместить их выше и ниже середины круга. Убедитесь, что они не велики по отношению к кругу.
    • Вырежьте прямоугольную форму на другом куске картона, длина которой немного превышает диаметр круга. Ширина немного меньше, чем у круга, но она должна выходить за выступы обоих концов круга. При изготовлении рефлектора учитывайте размер вашей беспроводной телевизионной антенны.
    • Оберните алюминиевой фольгой каждую сторону картона.
    • Сложите длинную часть картона вокруг круглой части и сложите ее пополам. На круглом куске картона используйте выступы, как выступы, чтобы пройти через прямоугольные прорези, которые вы вырезали. Когда вы закончите, все это будет выглядеть как полукруг.
    • Загните внешний край круга вверх, образуя выступ, который проходит по всей длине доски. Круг, покрытый фольгой, должен быть подвешен на другой стороне картона.
    • Сделайте небольшое отверстие посередине для антенны. Теперь круг должен выглядеть как полукруг.
    • Подключите усилитель ТВ-антенны к существующей беспроводной ТВ-антенне.

    Наконец, найдите место для беспроводной телевизионной антенны, пока вы не получите более широкий охват сигнала для более четкого телевизионного приема.

    Сабвуфер

    Поскольку басовые сигналы случайны, везде, где находится ваш сабвуфер, у вас есть универсальность. В общем, размещение сабвуфера близко к стене приведет к большему количеству басов. Вы могли бы получить еще больше от локации у стены, где сходятся подразделения.

    Большинство людей размещают свой сабвуфер в передней части комнаты, что значительно упрощает его подключение к динамику для домашнего кинотеатра. Если неудобно прокладывать кабель туда, где ваш сабвуфер играет лучше всего, используйте комплект цифрового сабвуфера.

    Что такое усилитель телевизионной антенны

    Знание того, что такое усилитель телевизионной антенны, поможет вам сделать усилитель телевизионной антенны. Усилитель сигнала ATV содержит антенну HDTV и усилитель сигнала, который расширяет зону охвата программ телевизионных станций. Он усиливает прием телевизионных сигналов или усиливает сигналы телевизионных каналов для более четкого изображения и звука.

    Кабельные антенны, однако, постепенно устарели. Новые антенны Digital HDTV с усилителем позволяют смотреть передачи кабельного телевидения без ежемесячной абонентской платы за кабельное телевидение.

    Усилитель телевизионной антенны обеспечивает доступ к четким цифровым телепередачам для телевизоров высокой четкости и стандартных аналоговых телевизоров. Вы можете связаться со всеми сигналами в радиусе 100 миль.

    Цифровые телевизоры имеют лучшую четкость изображения и качество звука, чем аналоговые телевизоры. Слабый сигнал вызывает слабый прием ТВ. При слабом аналоговом сигнале появляется зернистость изображения или заснеженный экран телевизора. Признание этого сводит с ума; вы все еще можете видеть или воспринимать затененное изображение. Если у вас немного слабый сигнал цифрового ТВ, у вас все равно будет четкая и четкая картинка.

    Как работает усилитель телевизионной антенны

    С точки зрения непрофессионала, количество телевизионных программ, к которым вы можете получить доступ, зависит от сигналов вещания в вашем регионе. Реакция качества сигналов субъектов на физическое расстояние от вышек вашей локальной сети. Другие факторы, такие как погода, ваше местоположение и рельеф местности, также учитываются.

    Усилители телевизионных антенн, также известные как усилители сигнала, улучшают качество сигнала, принимаемого слабыми приемами телевизора. Усилители сигнала с воздушными свойствами могут создавать помехи вокруг телевизионных устройств, таких как деревья, высокие здания или холмистые местности. Очень полезно знать, как сделать усилитель телевизионной антенны, если вы живете в одном из этих районов.

    Зачем покупать усилитель телевизионной антенны

    Усилители или усилители телевизионного сигнала являются обычными антеннами, но вы также можете приобрести их в магазине как отдельные устройства. Упаковка продукта рекламирует усилитель сигнала как усиленный или запитанный. Вы можете сказать, что усилитель вашего телевизора усилен, если вы видите рейтинг дБ (децибел).

    Когда дело доходит до покупки, думайте об этом так же, как о чрезмерном поливе растений или чрезмерном усилении антенны цифрового телевидения. Это аналогично отключению стереодинамиков путем увеличения громкости.

    Проблема в том, что сложно измерить то, что слишком мощно для вашей стереосистемы. Некоторые люди рекомендуют усилить звук примерно до 14 децибел. Если вы можете, купите продукт с регулируемой телевизионной антенной, чтобы вы могли легко настроить прием телевизионного сигнала.

    Заключение

    Звучит как секретный заговор с использованием простого картона и алюминиевой фольги для усиления телевизионного сигнала. Знание того, как сделать усилитель телевизионной антенны так просто, как это руководство, может быть полезным и экономичным. Когда вы достигаете лучшего приема сигнала, вы знаете, что сделали это. Поиск гораздо более качественного телевизионного приема может быть достаточно удовлетворительным. Узнайте больше о телевизионной антенне .

    Рубрики: Audiophile Hacks

    Как исправить плохой телевизионный прием с помощью самодельной антенны HDTV

    Примечание. Этот пост был первоначально опубликован 14 августа 2019 г. время, чтобы изучить бесплатные, дешевые варианты программирования HDTV, в то время как у вас может быть немного времени.

    Почти все, что касается современного телевидения, стало меньше и лучше. Телевизоры, игровые приставки и даже стриминговые устройства тоньше и мощнее. Однако есть одна область, где меньше не значит лучше, и это антенны.

    Может показаться логичным, что технология продвинулась до такой степени, что маленькая антенна толщиной с бумагу, прикрепленная к внутренней стене, может выполнять работу, которую когда-то выполняли кроличьи уши или крепящиеся на крыше столбы. Но если вам не посчастливилось жить в удачном месте с сильными сигналами, ваша маленькая антенна не может бросить вызов физике расстояния и частот, и вы упускаете свободные каналы.

    Могу я смиренно предложить радикальное решение: не покупайте новую антенну (или три, как я), и не платите за кабельное телевидение или пакет прямого эфира. Вместо этого постройте дешевую, странную, но очень эффективную четырехфутовую антенну, возможно, с уже имеющимся оборудованием. С различными настенными антеннами, которые я пробовал, я получил 15 каналов и только две основные сети HD. С антенной, которую я построил за 30 минут в субботу, с материалами на сумму около 15 долларов, я перешел на 35 каналов и все пять основных местных сетей в высоком разрешении (с лучшим изображением и звуком).

    Если у вас есть место, где вы можете спрятать эту антенну, желательно повыше в вашем доме, или вы не возражаете против того, чтобы ваша работа была видна, вы получите действительно эффективную комнатную антенну. Вы можете провести коаксиальный кабель от антенны к телевизору (или к двум, с разветвителем) и смотреть HD-телевидение в прямом эфире. Вы можете получить телевизор на своем компьютере или ноутбуке с помощью USB-тюнера. Или вы можете настроить свою домашнюю сеть для просмотра ТВ практически на любом устройстве с помощью сетевого тюнера, такого как HDHomeRun. Эта штука, похожая на реквизит с сайта теории заговора, работает так же, как и любая антенна, которую можно купить в магазине, только лучше.

    Давайте прикрутим провод к деревянной доске, улучшим прием и перестанем покупать новое оборудование, чтобы смотреть телевизор, который мы можем получить бесплатно.

    Что вам понадобится

    Расходные материалы

    • Одна деревянная доска . Не менее 3 футов в длину и более 1,5 дюймов в ширину. На самом деле это может быть что угодно, главное, чтобы он был достаточно глубоким, чтобы в него можно было вкрутить короткие шурупы. Наш видеохост использует сосновую доску 3 х 1. Но старый добрый 2×4, вероятно, самый дешевый.
    • Медная, алюминиевая или стальная проволока. Другие металлы, скорее всего, подойдут, но убедитесь, что они не имеют покрытия или оболочки и имеют калибр от 8 до 14. Купите по крайней мере 20 футов, для безопасности от дураков. Вы можете использовать вешалки для крыльев, если они не имеют покрытия.
    • 10 маленьких винтов. Убедитесь, что они недостаточно длинные, чтобы пробить доску. №6 — это то, что Джакомо использует в видео.
    • 10 шайб, с отверстием, достаточно большим, чтобы через него можно было продеть резьбу винтов, но не настолько маленьким, чтобы головка винта могла пройти через него. Если вы покупаете новые винты и шайбы, вы можете получить тот же размер (например, № 6)
    • Балун/трансформатор. Технически это «согласующий трансформатор от 75 до 300 Ом», возможно, вы помните это со времен ламповых телевизоров, видеомагнитофонов и Nintendo. Он имеет два штыря и принимает коаксиальный кабель. Это хороший, дешевый пример.
    • Коаксиальный кабель. Длина зависит от того, насколько далеко будет антенна от телевизора или тюнера.

    Инструменты

    Плоскогубцы с большими иглами

    Прочные плоскогубцы с режущими кромками для всех типов захвата, скручивания и вытягивания.

    4,99 $

    • Кусачки . Подойдет почти любой.
    • Клещи . Желательно с игольчатым носом.
    • Шуруповерт/дрель. Если только вы не готовы долго работать отверткой.
    • Рулетка и маркер.

    Дополнительно

    • Антенный усилитель или разветвитель. Если вы подключаете кабель к нескольким телевизорам или устройствам, купите разветвитель с усилителем — стандартный коаксиальный разветвитель ослабит сигнал. Если вам нужно проложить много коаксиальных кабелей, около 50 футов или более, вам понадобится линейный усилитель , чтобы ваши сильные сигналы не ослабевали на расстоянии.

    Сборка антенны

    Я научился делать антенну HDTV своими руками у Джона О’Брайена, который время от времени проводит семинары Cutting the Cord в Библиотеке инструментов Университета Хайтс и стремится распространять информацию по всему Буффало, штат Нью-Йорк. (Небольшое откровение: я член совета директоров Awesome Buffalo, которая предоставила грант проекту О’Брайена).

    О’Брайен изрядно потрудился над тем, как сделать хорошую антенну HDTV и использовать ее с пользой. Он сказал мне, что одна из этих самодельных антенн с четырьмя парами антенных «усов» похожа на последовательное соединение четырех антенн с плоскими стенками друг к другу. Антенны с плоскими стенками часто имеют одну среднюю антенную пару или две маленькие пары. Он порекомендовал это видео от ведущего CBC Джакомо Панико из Оттавы как хорошее руководство для тех, кто не может слетать в Буффало на его мастер-класс (а если серьезно, отличные крылья, чудесные парки, Ниагарский водопад того стоит, загляните). Видео шаг за шагом проведет вас через процесс сборки, но я опишу его здесь.

    Начиная сверху, отметьте две точки крепления на расстоянии 1,5 дюйма друг от друга. Отмерьте доску девять дюймов, затем поставьте еще две точки на расстоянии 1,5 дюйма друг от друга. Теперь другое измерение: 4,5 дюйма вниз для следующего набора, затем еще 4,5 дюйма и, наконец, 9-дюймовый зазор для последнего набора.

    Поместите шайбу на каждую отмеченную точку, затем слегка ввинтите ее в каждую точку, но не до упора. Оставьте достаточно места, чтобы шайба могла поместиться под вашим проводом.

    Набор отверток Mahi

    Почините большие устройства, бытовую технику и автомобили с помощью 48 более тяжелых бит ¼ дюйма.

    39,99 $

    Отрежьте кусок проволоки длиной около 30 дюймов или чуть больше, если вы купили много проволоки. Посмотрите эту часть видео. Начиная с любого нижнего винта, ваш провод будет переходить к следующему винту вверх, проходить через следующие два винта, а затем снова переходить к самому верхнему винту на другой стороне. Повторите это для другой стороны, , за исключением: один из проводов в каждой точке пересечения нуждается в небольшой дуге, чтобы один провод мог проходить под другим, не касаясь. Смотрите ту часть видео.

    Теперь пришло время сделать «бакенбарды». Каждая из них представляет собой 19-дюймовую проволоку, согнутую посередине в форме буквы V, так что каждая сторона имеет длину 9,5 дюймов, а концы отстоят друг от друга на 4,5 дюйма. Вот где можно использовать несгибаемые проволочные плечики, если их разрезать. Восемь «усов» помещаются под шайбы, за исключением среднего набора, который вы зарезервировали для балуна «антенна-кабель». Вы хотите, чтобы усы и сквозные провода соприкасались друг с другом под мягким проводящим давлением шайбы. Закрутите каждый вниз.


    Последним шагом является установка каждого штыря балуна под одну из шайб в средний набор винтов, а затем завинчивание для фиксации. Дважды проверьте, чтобы кончики ваших усов были на расстоянии 4,5 дюйма друг от друга (как внутри пар усов, так и между парами усов), и чтобы провода, пересекающиеся друг с другом на плате, не соприкасались.

    На этих диаграммах (часть первая, часть вторая, обе в формате PDF) подробно описаны измерения и правила. Они немного не согласны с нашим любезным канадским видео-инструктором, требующим 5,5 дюймов между усами. Вы можете поэкспериментировать, чтобы увидеть, кто прав, но, скорее всего, это не будет иметь большого значения.

    Размещение и подключение вашего

    Mad Max Антенна

    Наилучшая возможная установка вашей антенны будет как можно выше внутри вашего дома, но при этом на небольшом расстоянии от вашего телевизора. В противном случае вам нужно будет найти некоторые компромиссы.

    Лучшее место для приема выше в вашем доме, потому что сигналы, которые улавливает эта антенна, находятся в пределах прямой видимости. Более высокое положение означает меньше мест, где другие здания и сооружения могут препятствовать прохождению сигнала. Поместите его рядом с окном, но по возможности избегайте окон с металлическими сетками. И не ставьте его снаружи, потому что дерево и голая медь не выживут.

    Куда ты направишь эту штуку? Ах, теперь это может быть сложно. Введите свой адрес в TV Fool, AntennaWeb или попробуйте оба (я считаю, что AntennaWeb легче визуализировать, но у TV Fool больше данных). Вы увидите углы передачи на вашу антенну. Иногда все каналы, о которых вы больше всего заботитесь, исходят из одного направления. Иногда вы не будете достаточно заботиться об отдаленном канале, чтобы добраться до него. В противном случае вам придется разработать стратегию и использовать компас (или приложение компаса для телефона), чтобы направить переднюю часть антенны с помощью винтов и усов на наилучшую комбинацию сигнальных линий.

    Вы можете обернуть доску фольгой и поместить ее за антенной, чтобы захватывать и отражать сигналы обратно на антенну с определенного направления, но это отсекает сигналы, которые могут достичь вашей антенны сзади. Используйте это только в крайнем случае.

    После успешного начала позиционирования подключите коаксиальный кабель к балуну.
