Ареометр для измерения плотности электролита: Ареометр для измерения плотности электролита SPARTA 549125 — цена, отзывы, характеристики, фото

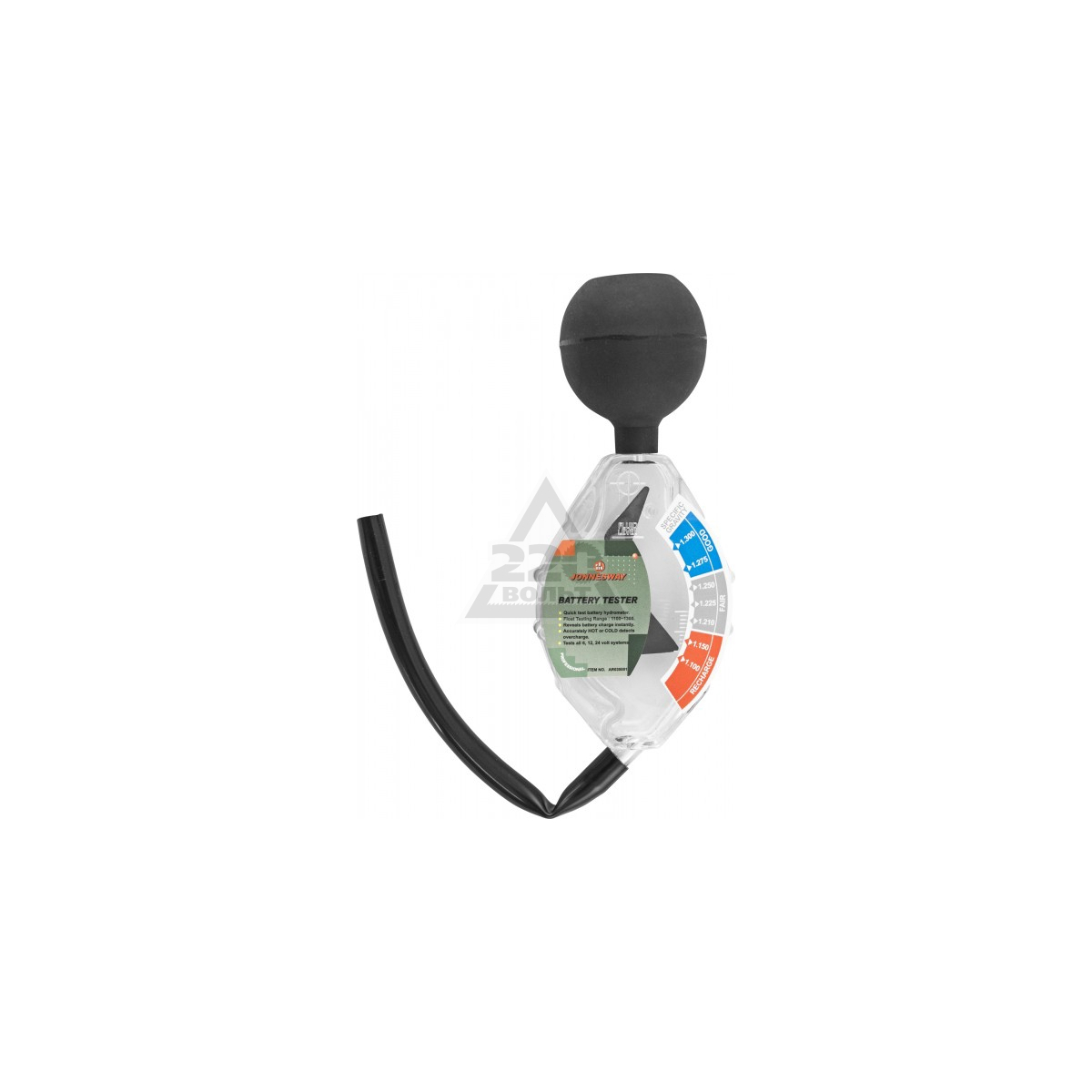

Ареометр для измерения плотности электролита SPARTA 549125 — цена, отзывы, характеристики, фото

Ареометр для измерения плотности электролита SPARTA 549125 — компактное приспособление с поплавками, имеющими различную степень плавучести. Специальная шкала имеет цветные элементы, с помощью которых наглядно отображается состояние гальванического элемента. Прибор исключительно прост в применении.

• Материал колбы стекло
• Тип жидкости для электролита
• Вид поплавковый
• Габариты, мм 300х110х50
• Вес, кг 0.14

Комплектация ареометра SPARTA 549125 *

• Ареометр;
• Упаковка.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,10

Длина, мм: 295
Ширина, мм: 105
Высота, мм: 55

Преимущества SPARTA 549125 Небольшие размеры и вес; Прочный корпус; Долгий срок службы; Качественное исполнение ареометра для измерения плотности электролита SPARTA 549125.

Произведено

• Германия — родина бренда
• Китай — страна производства*
• Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя от 90 дней до 1 года

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры	Адрес	Контакты
СЦ «ИП Киревнина Е.В» АСТ	ул. 5-я Литейная, 30	+7 (989) 791-00-11

О чем расскажет ареометр

10.05.2018

Описание ареометра

Ареометр состоит из стеклянной (пластиковой) трубки, внутрь которой помещен герметичный стеклянный поплавок. Поплавок имеет шкалу по уровню погружения в жидкость которой можно снимать показания. Нижняя часть поплавка заполнена металлическими шариками, количество шариков позволяет довольно точно откалибровать прибор при его производстве.

Нижний конец трубки ареометра снабжен гибким носиком для удобства использования. В верхней части трубки установлена пластичная помпа «груша». Общий вид ареометра соответствует большой пипетке.

Измерение плотности электролита

Для того чтобы измерить плотность электролита в аккумуляторе, необходимо для начала получить доступ к его содержимому, а именно к электролиту внутри. Большинство АКБ имеют отвинчивающиеся пробки, по одной для каждой банки аккумулятора. Возможно эти пробки скрываются под защитной пластиковой пластиной, в таком случае ее необходимо снять.



Есть также необслуживаемые АКБ, пробки в которых запаяны на заводе изготовителе. В таких аккумуляторах не получиться измерить емкость электролита, не повредив аккумулятор. Так что перед покупкой ареометра первое что необходимо сделать, это убедиться в том, что аккумулятор обслуживаемый и имеет возможность демонтажа пробок электролита.

После того, как все пробки сняты можно переходить к измерению плотности. Следует отметить, что для наиболее точного измерения необходимо чтобы до момента измерения аккумулятор находился в состоянии «покоя» при комнатной температуре, то есть его не разряжали и не заряжали в течении 12 часов.



Вооружившись ареометром поочередно производим измерения в банках. Так же как пипеткой набирают лекарства, набираем раствор электролита из банки в ареометр до тех пор, пока внутренний поплавок ареометра не окажется на плаву. Отметка на поплавке, на границе с жидкостью и воздухом будет являться измеренным значением плотности электролита в конкретной банке.
Полученное значение можно сравнить с таблицей:

Для еще более точной диагностики рекомендуется производить совместные измерения напряжения на клеммах АКБ при помощи мультиметра или вольтметра.

В случае если плотность слишком большая, необходимо добавить дистиллированную воду. Если же плотность низкая, нужно добавить кислоту.

Ареометр, это довольно простой и поэтому дешевый инструмент который можно найти в арсенале практически у любого автолюбителя.

Ареометр АР-02 НПП Орион сделан из стекла, для большей долговечности и химической стойкости при контакте с кислотой.

Набор автолюбителя. Ареометры для измерения плотности электролита аккумулятора, тосола и омывателя.



Наборы для автолюбителя — набор для измерения плотности тосола, электролита и омывателя АЭТО (красный) — набор для измерения плотности тосола и электролита АЭТ (синий) Комплект состоит из устройства для отбора жидкости, представляющее собой пластмассовый цилиндр с наконечником и грушей, позволяющее удобно набирать жидкость для измерения ее плотности. Ареометр типа АЭТ с устройством для отбора жидкости (набор автомобилиста) предназначен для отбора и измерения плотности электролита в аккумуляторе и определения температуры замерзания охлаждающей жидкости в системе охлаждения двигателя автомобиля. Прибор представляет собой стеклянный поплавок, в верхней части которого помещена бумажная шкала, проградуированная в единицах плотности кг/м³ для электролита и в градусах Цельсия (°С) для определения температуры замерзания охлаждающей жидкости (тосола).

Условия использования: Для начала работы необходимо собрать устройство для отбора жидкости (см. на рис.1) Сжимая грушу, опустить наконечник пробки в измеряемую жидкость. Медленно разжимая грушу, дать возможность жидкости заполнить пипетку в таком количестве, чтобы ареометр свободно плавал в вертикальном положении. Линия соприкосновения электролита со стержнем ареометры можно посмотреть по шкале электролит (см. рис. 2), а охлаждающая жидкость по шкале тосол, соответствует плотности электролита или температуре замерзания охлаждающей жидкости. Измерения производить при температуре (20±2)°C. Во время измерения плотности электролита необходимо следить за: 1) Отсутствием задевания ареометра за корпус пипетки. Причём не только за дно и верх, но и за боковые стенки. Т.е. ареометр должен свободно плавать (на него должны действовать только архимедова сила и сила всемирного тяготения). 2) Плотностью пипетки — уровень жидкости в пипетке не должен снижаться. Иначе ошибок при измерении не избежать. В случае необходимости уплотните соединение баллона и пипетки лентой. После проведения измерений ареометр и устройство для отбора жидкости необходимо промыть чистой водой и насухо протереть.

Будьте осторожными:
Следует избегать прямого контакта пипетки с растворителями, содержащими ацетон, бензин, керосин.

Ареометр типа АЭТО – является универсальным прибором для измерения удельного веса и плотностиавтомобильных жидкостей, таких как электролит, тосол и омыватель. Ареометр для измерения плотности электролита, тосола и омывателя оборудован термометром, а также приспособлением для забора жидкости.
Устройство представляет собой запаянную стеклянную трубку с утолщением с одного конца.
В более узкой части трубки находится шкала, а в более широкой – грузик, в качестве груза часто используют дробинки или специальную массу.

Для проведения измерений, ареометр АЭТО следует осторожно опустить в жидкость, убедившись, что прибор плавает. Когда ареометр в жидкости примет стабильное положение, следует отметить, до какого деления шкалы он погрузился. Для точности измерений, важно контролировать, чтобы прибор не касался стенок и дна сосуда, а измеряемая жидкость была нормальной температуры, поскольку с повышением температуры меняется и удельный вес жидкости.



Если вас заинтересовал данный товар, то Вы можете оформить заявку прямо сейчас любым удобным способом:





[email protected]

8 (495) 991 62 87

8 800 250 81 79 (бесплатный звонок по РФ)

Ареометры для электролита

Измерение плотности жидкости в аккумуляторе — одна из важных стадий тестирования и диагностики батареи. Достаточно провести измерения ареометром, чтобы получить достоверные данные о состоянии электролита. Плотность жидкости важна по многим причинам. Одной из них является возможное прикасание свинцовых пластик друг к другу и их последующее разрешение. Снижается плотность электролита по многим причинам. Первая — это естественное изменение состояния с годами эксплуатации аккумуляторной батареи. Вторая — постоянное доливание дистиллированной воды в банки аккумулятора, что вызывает разжижение электролита, но сохраняет его уровень.

Добавлять в банки серную кислоту или готовый электролит с других аккумуляторов не стоит — это только ускорит выход из строя батареи.



Если вы заметили серьезные проблемы с автомобильной батареей, воспользуйтесь диагностическими методами, известными с давних времен. Для диагностики вам потребуется ареометр, который измеряет плотность электролита и расскажет о состоянии аккумуляторной батареи. Ниже в публикации мы рассмотрим, как пользоваться ареометром и как правильно читать данные, которые он предоставляет. Также рассмотрим особенности информации от этого прибора и возможные способы устранения неполадок, которые возникли.



Как пользоваться ареометром для измерения плотности жидкости в аккумуляторе?



Опустить прибор ареометр прямо в банки аккумулятора не представляется возможным, потому придется откачать немного электролита и проверить его плотность. Помните, что каждая банка аккумулятора работает независимо друг от друга, поэтому измерить плотность жидкости придется для всех присутствующих рабочих пространств. Откачать нужное количество жидкости в специальную колбу для последующего измерения можно с помощью любой трубки, один конец которой можно закрыть пальцем. Последовательность действий в данном случае будет следующей:



убедитесь, что трубка не расплавится под влиянием агрессивной среды — кислоты из аккумулятора;

вставьте часть трубки в банку, чтобы жидкость набралась внутрь и осталась на одном уровне во всей банке;

закройте пальцем верхнее отверстие трубки, поднимите набранную жидкость и слейте ее в колбу;

повторите этот процесс необходимое количество раз, чтобы получить нужное количество жидкости;

далее в колбу нужно опустить ареометр, дождаться его выравнивания и посмотреть на цифру, которая находится на линии поверхности жидкости;

эта цифра и будет означать плотность электролита в вашем аккумуляторе, которую вы ищете;

далее следует проделать эту процедуру со всеми банками аккумулятора, чтобы получить достоверную картину состояния батареи.





Будьте осторожны, выполняя эту процедуру, ведь вам придется работать с агрессивной кислотой, которая не должна попадать на участки кожу, в глаза или рот человека. Если даже небольшая частица попадет на вас, неприятные последствия вам гарантированы. Рекомендуем обезопасить себя качественными перчатками, устойчивыми против кислоты, а также хорошей колбой, которая не расплавится от воздействия агрессивных веществ. С помощью ареометра вы только получите определенные данные о состоянии вашего аккумулятора, а вот правильно интерпретировать и использовать их — это непростая задача, которая требует специализированных знаний.



Уровень и плотность электролита — два важных фактора хорошей работы батареи



Автомобильный аккумулятор работает без перебоев и проблем, если плотность электролита при +25 градусах по Цельсию равна 1.28 г/см3. Это значение имеют все новые батареи, которые не работали на автомобилях и обладают заводской сертификацией. Если же плотность в одной из банок ниже, можно предположить, что в этой части аккумулятора произошло короткое замыкание, свинцовые пластины прикоснулись друг к другу, что вызвало поломку аккумуляторной батареи. Если плотность жидкости ниже нормы во всем аккумуляторе, это свидетельствует о таких  возможных проблемах:



батарея глубоко разряжена, она не может дальше выполнять свои функции в полноценном режиме;

аккумулятор прошел через стадию сульфитации, получил определенные проблемы в химической реакции;

батарея прошла через чрезмерный износ при отказе генератора и работе двигателя только на аккумуляторе;

АКБ просто устарела и нуждается в замене по причине слишком высокого возрасте и большого износа;

автомобильный аккумулятор был произведен изготовителем, который не проверяет качество продукции;

перед вами не заводской аккумулятор, а подделка, которая не предоставляет особой надежности.





Любые проблемы можно решить, а самым популярным решением задачи слишком малой плотности электролита является зарядка аккумулятора. Если получится повысить плотность путем зарядки, значит АКБ еще сможет определенное время послужить. После зарядки несколько снижается уровень электролита в банках, потому может понадобится доливка дистиллированной водой после выполнения нескольких этапов заряда. Низкий уровень электролита вызывает прикосновение свинцовых элементов и значительное увеличение риска выхода из строя всей аккумуляторной батареи. Потому следите за уровнем жидкости в банках, если ваш аккумулятор позволяет производить обслуживание.



Когда стоит поменять батарею и не выполнять ее ремонт и попытки зарядки?



Сегодня популярным трендом среди производителей аккумуляторных батарей является изготовление АКБ, которые невозможно обслужить. Речь идет даже о сложности зарядки аккумулятора, не говоря о проблемах с измерением плотности внутренней среды. Такие батареи не обладают отверстиями для изучения внутренней части аккумулятора. Зачастую это не позволяет получить необходимые условия для обнаружения проблем батареи, что вызывает необходимость менять аккумулятор на новый. Конечно, для производителя это наиболее выгодный вариант. Замена автомобильной батареи обязательно в таких случаях:



разрядился гелевый аккумулятор — такие виды батарей никак не обслуживаются и не заряжаются;

произошел полный глубокий разряд из-за отказа генератора, аккумулятор перестал брать заряд при подключении устройства;

жидкость в банках аккумулятора выглядит мутной — посыпались свинцовые пластины, которые невозможно восстановить;

уровень электролита начал активно и постоянно падать, что вызывает отказ батареи в нормальной работе;

обслуживание аккумулятора невозможно по причине отсутствия пробок для отвинчивания верхних частей банок;

аккумулятор разгерметизировался, электролит начал вытекать из него прямо в моторный отсек.





Не допускайте вытекания электролита внутри подкапотного пространства, ведь это может вызвать возгорание проводки или автомобильной резины. Будьте осторожны с любыми проявлениями взаимодействия с кислотой, поскольку во многих АКБ залита невероятно гремучая смесь кислот, которая точно не сделает вашу кожу мягкой и шелковистой. Пользуясь ареометром и другими средствами проверки автомобильной батареи, стоит помнить о возможных проблемах и неполадках, которые нельзя исправить. Потому в любом случае следует готовиться к покупке нового аккумулятора, как только старый начал показывать характер. Смотрите видео с рекомендациями по замеру плотности электролита в аккумуляторе:



Подводим итоги



Качественные аккумуляторы способны предоставить до 8-9 лет службы без проблем и перебоев. Тем не менее, нужно обращать внимание на особенности работы батареи, заряжать ее при необходимости и проводить обслуживание электролита и внутреннего пространства АКБ. Как только вы начнете следить за всеми этими особенностями, вы сможете защитить батарею от непредвиденных проблем с изменением состояния жидкости и прочими проблемами.



Купив качественную аккумуляторную батарею для автомобиля, вы получите отличную работу оборудования и сможете без лишних сложностей пользоваться аккумулятором очень долгое время. Но если вы заметили смертельную неисправность в АКБ вашего автомобиля, следует срочно проехать в специализированный магазин и приобрести новую батарею. Только так можно обезопасить себя от несвоевременного выхода из строя источника питания. А вы когда-нибудь замеряли плотность электролита в аккумуляторе вашего автомобиля?

Каталог аксессуаров Ареометры для электролита »

Как Пользоваться, Назначение и Классификация, Измерение и Определение Плотности Электролита Аккумулятора (АЭ), Спиртовой (АСП), Нефтепродуктов (АНТ)

Определение плотности жидкости и удельного веса разведенных веществ возможно при помощи ареометра. Его принцип работы основан на законе Архимеда. Данное свойство позволило найти широкое распространение прибора в различных сферах жизнедеятельности человека. Так, например, автолюбители при помощи  ареометра могут проверять плотность электролита и тосола. В быту данный прибор может измерять крепость алкогольных напитков, жирность молока, соленость раствора, концентрацию сахара. Различаются данные приборы лишь весом грузика и шкалой.

Принцип работы

Принцип работы ареометра основан на гидростатическом законе. В соответствии с ним выталкивающая сила, действующая на погруженное тело, равна весу вытесненной жидкости. То есть объем тела, находящегося в жидкости, одинаков объему, который оно способно вытеснить. Так как различные виды веществ имеют отличающуюся плотность, то погружаемый в них прибор опустится на определенную глубину, которая соответствует определенной плотности.

Измерение плотности ареометром заключается в погружении его в измеряемое вещество, и ожидания конца процесса уравновешивания. После появления равновесия прибор свободно плавает, и считать данные с шкалы не составит проблемы. О том, как пользоваться ареометром, становится понятно с рисунка ниже.

Процесс измерения плотности жидкости при помощи ареометра

Типы устройств

Все ареометры по принципу измерений делятся на два вида:

• с постоянной массой, носящие название денсиметров;
• с неизменным объемом.

Шкала ареометра с постоянной массой может быть градуирована:

• единицами плотности;
• процентами объемной концентрации веществ;
• процентами массового содержания примесей.

Денсиметр состоит из стеклянной колбы, выполненной в виде поплавка. Внизу корпуса расположен балласт с определенным весом. Верхняя часть ареометра обычно выполняется суженной. В ней располагается зафиксированная шкала. Для удобства определение плотности ареометром  используется встроенный термометр. Ожидание равновесия может затянуться на 3-4 минуты.

ГОСТ 18481 классифицирует назначение ареометров. Согласно стандарту  различают следующие виды приборов:

• ареометр для нефтепродуктов, помогающие проверить нефть, бензин и прочие виды топлива;
• лактометры, позволяющие узнать характеристики молока;
• ареометр для электролита, служащий для проверки аккумуляторов;
• спиртовой денсиметр, определяющий крепость алкоголя;
• для проверки плотности урины, используемые для медицинских и лабораторных исследований;
• устройство общего назначения, например, ареометр аон 1;
• сахарометры, определяют концентрацию сахаросодержащей жидкости;
• солемеры, помогающие в контроле жесткости воды.

Пример лактометра

В случае с ареометрами постоянного объема шкалы нет. Вместо нее используется кольцевая метка. Процесс измерения происходит путем подбора грузиков, располагаемых в тарелке прибора. Согласно инструкции, после определения веса гирек происходит вычисление плотности жидкости.

Параметры ареометров

Независимо от типа ареометра по госту все приборы имеют следующие параметры:

• диапазон показаний, характеризующий нижнюю и верхнюю границы;
• пределы погрешностей, определяющие насколько измерение ареометром максимально может отличаться от истинного значения;
• точность шкалы и разрядность, показывающие дискретность получаемых данных;
• наличие дополнений, например, термометра.

Для упрощения произведения измерений ареометр для аккумулятора имеет полую трубку и всасывающую грушу, что позволяет измерять плотность электролита без его слива с батареи.

Спиртометр

Ареометр асп нашел широкое применение для определения крепости спиртосодержащих напитков как в быту, так и на производстве. При применении алкоголеметра точность измерений зависит от содержания примесей. Корпус обычно изготавливается из стекла, но возможны варианты из металла.

Для определения доли спирта в жидкости необходимо опустить спиртовой ареометр в тару с подопытным веществом. Требуется контролировать, что бы Ареометр асп не контактировал с стенками и дном, иначе точность определения крепости будет низкая. Рекомендуемая температура окружающей среды составляет 20°С. Бытовой ареометр-спиртометр определяет крепость в градусах от 0 до 95% алкоголя в воде.

Ареометр асп имеет внешний вид изображенный на рисунке ниже.

Бытовой спиртометр

Ареометр асп  обладает возможными вариациями:

• компактный ареометр для спирта, позволяющий произвести измерения в рюмке;
• виномер, определяющий количество сахара в спирте во время процесса брожения;
• ареометр для спирта, грузик которого откорректирован под определенный алкогольный напиток с учетом примесей.

Бытовой ареометр асп не обладает высокой точностью и в лабораторных измерениях применяется крайне редко.

Ареометр для нефтепродуктов

Ареометр ант является прибором узкой специализации. Он используется при торговле нефтепродуктами, например, бензином и в нефтедобывающей промышленности. Предназначен  он для помощи в контроле, сертификации и исследовании продукции из нефти.

Ареометр ант можно эксплуатировать при температуре до 45-50°С.  Оптимальным считается диапазон температур от 20 до 22°С. При проведении проверки плотности ареометр ант помещается в емкость с жидкостью. При отсутствии касания стенок и дна происходит считывание показаний.

Размеры приборов различны. Так, например, ареометр ант 2 имеет длину 300 мм, что на 200 мм короче чем ант 1. Это позволяет измерять плотность топлива в меньшем объеме резервуара. Точность измерения в таком случая уменьшается вдвое. Связанно это с увеличением цены деления шкалы.

Ареометры АНТ

Сахарометр

Ареометр ас 3, изображенный на рисунке ниже служит для определения доли сахара в сахаросодержащих жидкостях. Наибольшую популярность он получил в пищевой промышленности.

Бытовой сахарометр АС-3

Ареометр нашел применение для определения зрелости фруктов и овощей. Этот вопрос актуален при производстве сока из них. При созревании плода, крахмал, содержащийся в нем, превращается в сахар. Проверка сахарометром показывает готов ли плод для производства сока.

Автомобильный ареометр

Стандартный ареометр для аккумулятора состоит из следующих частей:

• денсиметр;
• стеклянная либо кислотоустойчивая, пластиковая трубка;
• резиновый наконечник;
• груша.

Автомобильный денсиметр

Как пользоваться ареометром во время проверки электролита видно на рисунке ниже.

Забор электролита для проверки плотности

Инструкция, о том как использовать ареометр аэ:

1. Открыть заливное отверстие аккумуляторной батареи;
2. Погрузить наконечник в АКБ. Он должен опустится чуть ниже уровня электролита;
3. При помощи резиновой груши втянуть электролит в стеклянную трубку. Для определения ареометром плотности необходимо обеспечить такой уровень в трубке, что бы денсиметр спокойно плавал в жидкости;
4. Дальнейшая работа заключается в считывании показаний. ареометр при этом не должен касаться стенок, как изображено на рисунке ниже;
5. Для дальнейшего определения состояния аккумуляторной батареи следует сверить полученный результата с контрольными значениями, таблица которых расположена ниже.

Считывание показаний

Таблица зависимостей состояния АКБ от плотности электролита

Ареометр аэ стоек к воздействию кислоты, но после использования он может контактировать с материалами боящимися агрессивных жидкостей, например, металлом, поэтому после завершения замера рекомендуется тщательно промыть все элементы. Это также предотвратить откладывание различных осадков на стеклянных поверхностях.

Простой по конструкции ареометр стал незаменимым помощником во многих областях. Независимо от типа измеряемого вещества, прибор показывает высокую отказоустойчивость. Развитие  ареометров привело к появлению встроенного термометра, что значительно уменьшило погрешность измерений.

Ареометр: как пользоваться, назначение и классификация, измерение и определение плотности электролита аккумулятора (АЭ), спиртовой (АСП), нефтепродуктов (АНТ)

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Измерение плотности ареометром

   Любой автолюбитель, который ответственно относится к уходу за своим авто, должен обращать тщательное внимание на электрическую составляющую машины, а в частности на аккумулятор. Мы не устанем повторять о том, что периодически контролируя состояние Вашей батареи, Вы продливаете её срок службы в разы! Одной из важнейших характеристик, по которой можно судить о состоянии АКБ является плотность его электролита. Итак, давайте сегодня разберем измерение плотности ареометром. Вы убедитесь что это совсем не сложно и возможно станете чаще уделять этому внимание в будущем.

Следует так же отметить, что существует два типа стартерных аккумуляторных батарей: обслуживаемые и необслуживаемые АКБ. Подробно различия между ними мы рассматривали в этой статье. Сейчас же хочу обратить Ваше внимание, что измерение плотности электролита ареометром возможно произвести только в обслуживаемых аккумуляторах.

Рекомендую все процедуры связанные с электролитом проводить в защитной одежде и очках.

Уровень электролита в аккумуляторе

Итак, мы имеем обслуживаемую батарею. Перед тем как измерять плотность, нам нужно проверить уровень жидкости в секциях АКБ. Сначала открутим крышки каждой банки аккумулятора (предварительно нужно протереть верхнюю крышку корпуса батареи, что бы внутрь секций не попала грязь). Далее нам понадобится прозрачная трубка что бы измерить уровень электролита. Как это делается описывалось уже не однократно. Напомню, что уровень должен быть на 10-15 мм выше пластин батареи. Если в каких то секциях он ниже, доливаем до уровня только дистиллированной водой.

Измерение плотности электролита

Производить измерение плотности следует при температурах 20-25°С. Такое показание считается более точным, в замеры при других температурах необходимо вносить поправки. Также диагностика проводится только когда АКБ полностью заряжена.

Итак, когда уровень электролита доведен до нормы и температура аккумулятора близка к комнатной, можно измерять плотность ареометром.

Для измерения плотности используется специальный прибор – ареометр. Ареометр – это такая стеклянная колба, внутри которой есть поплавок со шкалой, а на конце трубки имеется груша для всасывания электролита.

Вставляем наш измерительный прибор в каждую из секций аккумулятора поочередно и измеряем плотность жидкости. Поплавок внутри ареометра будет всплывать и по шкале вдоль линии жидкости мы должны зафиксировать результат. Нормальной считается плотность 1,27 г/см³. Ну конечно в процессе эксплуатации аккумуляторной батареи плотность может немного снижаться, так как происходит некий износ свинцовых пластин АКБ. Но она не должна быть ниже 1,24 г/см³ во всех секциях для старого заряженного аккумулятора.

Также, важнейший момент – это равномерность показаний. При измерении плотности ареометром показатели в каждой отдельной секции не должны отличатся более чем на 0,01 г/см³. Это крайне важно! Если в какой-то из банок аккумулятора показание плотности ниже на 0,02, 0,03 и т.д. от остальных это первый знак, что эта банка «отстает».

Если Вы произвели измерение плотности ареометром и показания, полученные Вами, указывают на проблему: низкая плотность, чрезмерно высокая плотность или неравномерная плотность во всех банках, не рекомендуется самостоятельное устранение такого рода неполадок. Для решения подобных проблем следует обратиться к специалистам в области аккумуляторных батарей. Попытки самостоятельно выровнять или поднять плотность электролита, скорее всего, закончатся плачевно для Вашей батареи.

Проводите плановое измерение плотности электролита ареометром и общую диагностику аккумулятора каждые 3 месяца. При необходимости ремонта сразу обратитесь в сервисный центр. Эти нехитрые советы смогут реально продлить срок службы Вашего аккумулятора и сэкономить Вам деньги.

Также на эту тему:

ареометры все виды от производителя

АРЕОМЕТР-ГИДРОМЕТР С ТЕРМОМЕТРОМ АЭГ	Применяется для определения концентрации этиленгликоля в жидкости. Показания отсчитывают по нижнему краю мениска. Диапазон измерения объемной доли, % От: 20 Цена деления шкалы объемной доли, %: 2 Диапазон измерения объемной доли, % До: 100 Цена деления шкалы, °С: 2 Диапазон температуры, °C До: +40 Диапазон температуры,°С От: -20 Длина, мм: 270 Ареометр-гидрометр с термометром АЭГ, выпускаемый нашей промышленностью, предназначен для определения плотности тосолов и антифризов. При выборе ареометра – гидрометра следует учитывать то, что такой прибор настроен на определение концентрации этиленгликоля только в определенных жидкостях, например: водно-этиленгликолевый раствор.
АРЕОМЕТР ДЛЯ ГРУНТА АГ	Используется для определения гранулометрического состава глинистых грунтов. Показания отсчитываются по верхнему краю мениска. Цена деления шкалы, %: 1 Диапазон измерения плотности кг/м³ От: 995 Диапазон измерения плотности кг/м³ До: 1030 Длина, мм: 405 В промышленной практике ареометры для грунта АГ используются для определения гранулометрического состава глинистых грунтов. Ареометр представляет собой прибор цилиндрической формы, изготовленный из прозрачного стекла. В верхней части корпуса ареометра припаян стеклянный пустой стержень, на внутренней поверхности которого размещена шкала. Нижняя часть корпуса ареометра наполнена балластом, который придает ареометру необходимый вес. Данные приборы, ареометры АГ, применяются в производственных, дорожных, метеорологических, экологических лабораториях для анализа грунтов. В целом, ареометр для грунта АГ позволяет быстро и легко проводить анализ гранулометрического (зернового) состава мелкозернистых глинистых грунтов. Прибор обеспечивает высокую точность результата.
АРЕОМЕТР ДЛЯ КИСЛОТ АК	Используется для измерения плотности кислот. Показания отсчитываются по верхнему краю миниска. Ареометр для кислот АК применяется для определения плотности, относительной плотности и концентрации веществ в кислотах. Прибор для измерения плотности кислот, ареометр АК, является лабораторным прибором, состоящим из стеклянной колбы, широкая часть которой наполнена балластом в виде чистых металлических шариков. Балласт залит связывающей жидкостью, в качестве которой используют сургуч. На тонкой трубке ареометра для кислот АК нанесена градуировка в единицах плотности. Чем больше погружение ареометра в жидкость, тем меньше ее плотность, в связи с этим показатели увеличиваются согласно шкале сверху вниз.
АРЕОМЕТР ДЛЯ МОЛОКА АМ	Применяются для измерения плотности цельного и обезжиренного молока, пахты, сыроватки. Показания отсчитываются по верхнему краю мениска. Диапазон измерения плотности кг/м³ От: 1020 Цена деления шкалы, кг/м³: 0,5 Диапазон измерения плотности кг/м³ До: 1040 Длина, мм: 350 На каждом молочном комбинате, молокозаводе или частном цеху по производству молочных изделий должна присутствовать лаборатория, задача которой состоит в контроле качественных характеристик входящего сырья и конечной продукции. Одним из основных показателей молока и молочных продуктов является его жирность и плотность. Эти два показателя тесно взаимосвязаны между собой. Жирность определяется бутерометром, а с помощью ареометра опредиляют плотность. Ареометр представляет собой стеклянную трубку с балластом в нижней части и градуировкой в кг/см3. Ареометры для молока бывают двух исполнений – с термометром (АМТ) и без него (АМ). Ареометр АМТ отличается от ареометров с термометром других типов тем, что термометрическая шкала находится в верхней части прибора. Это обусловлено особенностью измеряемой среды, а именно тем, что молоко является непрозрачной жидкостью, и при установке термометра в нижней части температурный показатель не будет виден.
АРЕОМЕТР ДЛЯ МОЛОКА С ТЕРМОМЕТРОМ АМТ	Применяются для измерения плотности и температуры цельного и обезжиренного молока, пахты, сыворотки. Показания отсчитываются по верхнему краю мениска. Диапазон температуры, °C До: +35 Диапазон температуры,°С От: 0 Диапазон измерения плотности кг/м³ От: 1015 Цена деления шкалы температура °С: 1 Цена деления шкалы, кг/м³: 1 Диапазон измерения плотности кг/м³ До: 1040 Длина, мм: 330 На каждом молочном комбинате, молокозаводе или частном цеху по производству молочных изделий должна присутствовать лаборатория, задача которой состоит в контроле качественных характеристик входящего сырья и конечной продукции. Одним из основных показателей молока и молочных продуктов является его жирность и плотность. Эти два показателя тесно взаимосвязаны между собой. Жирность определяется бутерометром, а с помощью ареометра опредиляют плотность. Ареометр представляет собой стеклянную трубку с балластом в нижней части и градуировкой в кг/см3. Ареометры для молока бывают двух исполнений – с термометром (АМТ) и без него (АМ). Ареометр АМТ отличается от ареометров с термометром других типов тем, что термометрическая шкала находится в верхней части прибора. Это обусловлено особенностью измеряемой среды, а именно то, что молоко есть непрозрачной жидкостью, и при установке термометра в нижней части температурный показатель не будет виден.
АРЕОМЕТР ДЛЯ НЕФТЕПРОДУКТОВ АН	Применяется для определения плотности нефти и нефтепродуктов. Показания отсчитывают по нижнему краю мениска. Цена деления шкалы, кг/м³: 0,5 Длина, мм: 300 Принцип работы ареометра для нефти и нефтепродуктов, заключается в погружении прибора в исследуемую жидкость, и определению показаний на шкале. Ареометр для нефтепродуктов представляет собой стеклянный прибор, с помощью которого производят замеры плотности жидких веществ. Само устройство представляет собой две герметично спаянных между собой трубки разного диаметра. Концы этих трубок также герметизированы (запаяны). Это связано с тем, что ареометр во время всего срока своей эксплуатации должен иметь неизменный вес, который и обеспечивает точность измерений. Узкая верхняя трубка имеет белую шкалу, сделанную из бумаги. Эта шкала отградуирована, сама градуировка напрямую зависит от того, для каких целей применяется устройство.
АРЕОМЕТР ДЛЯ НЕФТЕПРОДУКТОВ С ТЕРМОМЕТРОМ АНТ	Применяется для определения плотности и температуры нефти и нефтепродуктов. Показания отсчитывают по нижнему краю мениска. Диапазон температуры,°С От: -20 Цена деления шкалы температура °С: 1 Принцип работы ареометра для нефти и нефтепродуктов, заключается в погружении прибора в исследуемую жидкость, и определению показаний на шкале. Ареометр для нефтепродуктов представляет собой стеклянный прибор, с помощью которого производят замеры плотности жидких веществ. Само устройство представляет собой две герметично спаянных между собой трубки разного диаметра. Концы этих трубок также герметизированы (запаяны). Это связано с тем, что ареометр во время всего срока своей эксплуатации должен иметь неизменный вес, который и обеспечивает точность измерений. Узкая верхняя трубка имеет белую шкалу, сделанную из бумаги. Эта шкала отградуирована, сама градуировка напрямую зависит от того, для каких целей применяется устройство.
АРЕОМЕТР ДЛЯ САХАРА АС	Используются для измерения массовой доли сахара в водных растворах. Показания отсчитывают по верхнему краю мениска. Ареометр для сахара АС представляет собой профессиональный измерительный прибор. Он предназначен для точного определения сахара в любом растворе и жидкости. Ареометр АС представляет собой стеклянный попла­вок, шкала которого проградуирована в единицах плотности. Отсчет производят по точке шкалы, находящейся на уровне поверхности жидкости.
АРЕОМЕТР ДЛЯ САХАРА С ТЕРМОМЕТРОМ АСТ	Используются для измерения температуры и массовой доли сахара в водных растворах. Показания отсчитывают по нижнему краю мениска. Диапазон температуры, °C До: +40 Диапазон температуры,°С От: 0 Цена деления шкалы температура °С: 1 Ареометры для сахара АСТ-1 и АСТ-2 представляют собой профессиональные измерительные приборы. Они предназначен для точного определения температуры и сахара в любом растворе и жидкости. Ареометры АСТ представляют собой стеклянный попла­вок, шкала которого проградуирована в единицах плотности. Отсчет производят по точке шкалы, находящейся на уровне поверхности жидкости.
АРЕОМЕТР ДЛЯ СПИРТА АСП	Применяется для измерения объемной доли этилового спирта в водных растворах. Показания отсчитывают по нижнему краю мениска. Данный прибор предназначен для произведения измерений концентрации этилового спирта в водном растворе в широком диапазоне. Мы предлагаем несколько моделей спиртовых ареометров, которые отлично справятся с измерением процентного содержания спирта (алкоголя) в жидкости. Использование ареометра для спирта дает самый точный результат. Действие этого прибора основано на законе Архимеда. Ареометр представляет собой стеклянную трубку с нижней частью, заполненной при калибровке дробью, до необходимой массы. Верхняя узкая часть содержит шкалу, проградуированную согласно значениям концентрации растворенного вещества, или плотности раствора. Плотность раствора равна отношению массы прибора к объему его погружения в жидкость.
АРЕОМЕТР ДЛЯ ЭЛЕКТРОЛИТА АЭ	Используются для измерения плотности электролита. Показания отсчитывают по нижнему краю мениска. Цена деления шкалы, кг/м³: 10 Длина, мм: 115 Применяется для определения плотности электролита в кислотных и щелочных аккумуляторах.
АРЕОМЕТР ДЛЯ УРИНЫ АУ	Применяется для измерения плотности урины. Показания отсчитывают по нижнему краю мениска. Диапазон измерения плотности кг/м³ От: 1000 Цена деления шкалы, кг/м³: 1 Диапазон измерения плотности кг/м³ До: 1050 Длина, мм: 160 Ареометр применяется в медицинских, биологических, бактериологических лабораториях, востребован при проведении анализав в клинической диагностике.
АРЕОМЕТРЫ ДЛЯ СПИРТА С ТЕРМОМЕТРОМ АСП-Т	Используются для измерения температуры и объемной доли этилового спирта в водных растворах. Показания отсчитывают по нижнему краю мениска. Цена деления шкалы, °С: 1 Диапазон температуры, °C До: +35 Диапазон температуры,°С От: -25 Цена деления шкалы, %: 1 Длина, мм: 380 Мы предлагаем несколько моделей спиртовых ареометров, которые отлично справятся с измерением процентного содержания спирта (алкоголя) в жидкости. Ареометры для спирта позволяют максимально точно определить объемную часть этилового спирта, содержащегося в водном растворе. Данный прибор, ареометр для спирта, нужно использовать при температуре жидкости 20°С, если температура жидкости не приведена к значению 20±2°С, то следует учесть, что удельный вес жидкости меняется с температурой – чем выше температура жидкости, тем меньше ее удельный вес, поэтому измерение будет иметь определенную погрешность.
АРЕОМЕТРЫ ОБЩЕГО НАЗНАЧЕНИЯ АОН	Применяется для определения плотности жидкостей и растворов. Показания отсчитывают по нижнему краю мениска. Ареометры АОН предназначены для измерения плотности и концентрации веществ в двухкомпонентных растворах различных жидкостей, например: измерение плотности компонентов эмали. Диапазон измерения плотности жидкости составляет от 700 до 1840 кг/м3.

измерение удельного веса: Техническая поддержка

Удельный вес:

Самый точный и прямой способ проверить состояние заряда аккумуляторной ячейки — это определить удельный вес электролита. Чем выше удельный вес электролита, тем выше степень заряда. Лучший способ по-настоящему контролировать вашу систему в течение всего срока ее службы — это регулярно снимать и записывать показания удельного веса.

К сожалению, пользоваться ареометрами непросто.Тестирование может занять много времени, возможны ошибки, и необходимо учитывать безопасность. По этим причинам мы представляем этот бюллетень.

Типы ареометров

Ареометры бывают разных размеров и форм. Мы рекомендуем ареометр с поплавком, помещенный в стеклянный сосуд с резиновой грушей, чтобы втягивать кислоту в трубку. Держитесь подальше от плавающих цветных шариков, поскольку дополнительная погрешность приводит к очень субъективному тестированию. Ареометр должен показывать числовые значения непосредственно с прибора.Хороший ареометр имеет точность +/- 0,005 балла, поэтому 1,265 может показывать от 1,260–1,270. Точность прибора должна быть известна.

Проверка калибровки

Как и в случае со всем измерительным оборудованием, делать выводы из результатов не стоит усилий, если оборудование не откалибровано.

Правильный способ проверить калибровку ареометра — это проверить его по известному эталону, который имеет точность до еще одного десятичного знака.Эти ареометры бывают; однако очень дорогое (100–150 долларов США) и легко ломается.

Самый простой и дешевый способ при наличии оборудования — отмерить объем кислоты и взвесить ее. Маленький градуированный цилиндр и электронные весы подойдут идеально. Затем удельный вес рассчитывается следующим образом:

SG = Масса (г) / Объем (мл)

Метрические единицы должны использоваться для преобразования в шкалу удельного веса на основе воды. Ареометр калибруют, если он соответствует образцу в пределах производственного допуска.

Метод использования

Точные процедуры зависят от прибора и являются общей процедурой и предполагают наличие ареометра со стеклянным поплавком и корпусом.

1. Наденьте защитные очки и резиновые перчатки.
2. Рекомендуется отключать аккумулятор, особенно при высокой скорости заряда / разряда.
3. Снимите вентиляционную крышку. Осторожно вставьте ареометр в ячейку, не давя на верхнюю часть пластин.
4. Осторожно втяните жидкость в ареометр и избегайте «ударов» ареометра.Будьте осторожны, чтобы поплавок не был залит (слишком много жидкости) и не прилипал к стенкам стеклянной трубки.
5. Получите показания, глядя прямо на поплавок.
6. Повторите шаги 3-5, чтобы подтвердить показания.
7. ЗАПИШИТЕ номер ячейки и результат.
8. Если очень тепло или очень холодно, скорректируйте удельный вес для температуры. Если температура окружающей среды достаточно стабильна и при вводе батарей в эксплуатацию принимается исходная плотность, коррекция температуры не является критичной и необходима только в случае возникновения проблем.Убедитесь, что электролит не горячий, если его только что вынули из эксплуатации. Дайте ему достичь комнатной температуры.

Простая процедура — пронумеровать ячейки, начиная с положительной ячейки и переходя от ячейки к ячейке в направлении отрицательного вывода. Если это часть программы профилактического обслуживания, полезно пронумеровать батареи.

Температурная поправка

Удельная плотность кислоты зависит от температуры. Если температура очень низкая или очень высокая, это может привести к неправильным показаниям.Чтобы внести поправку на температуру, используйте следующие уравнения: или ниже 70 ° F вычтите точки (0,003 на 10 ° F), а выше 70 ° F добавьте точки.

Это действительно для 0–130ºF или -17,8–54,4ºC

Ниже показано приблизительное состояние заряда при различных удельных весах при 77ºF / 25ºC.

Заряженный	Удельный вес
100%	1.255-1,275
75%	1,215-1,235
50%	1,180-1,200
25%	1,155-1,165
0%	1. 110-1.130

Ареометры имеют в лучшем случае точность +/- 0,005 балла. Напряжение можно использовать для оценки степени заряда, однако следует соблюдать осторожность при интерпретации показаний напряжения.

Eagle Eye — ЦИФРОВОЙ ГИДРОМЕТР SG-1000 / ИЗМЕРИТЕЛЬ УДЕЛЬНОЙ ГРАВИТАЦИИ | Оборудование для тестирования Eagle Eye

Цифровой ареометр / измеритель удельного веса SG-1000 специально разработан для быстрого и безопасного измерения удельного веса ваших батарей с температурной компенсацией. SG-1000 имеет решающее значение для определения уровня заряда свинцово-кислотных аккумуляторов, не касаясь какой-либо жидкости или трудоемкой очистки.Автоматическое управление одной рукой делает этот метод в 10 раз быстрее, чем обычные методы стеклянных ареометров и термометров. Измерьте удельный вес и температуру одновременно одним нажатием кнопки.

Чтобы измерить электролиты аккумулятора, просто извлеките образец из всасывающей трубки и нажмите кнопку «СТАРТ» — это так просто! Удельный вес с температурной компенсацией отображается на экране. Пользователь может выбирать между показанием удельного веса и показанием температуры, нажимая кнопку «ВЫБОР».Результаты измерений отображаются всего за три секунды. SG-1000 рассчитан на показания по Фаренгейту или Цельсию, в зависимости от выбранной модели. SG-1000 — это самый экономичный способ точного и эффективного тестирования электролита аккумуляторной батареи.

Технические характеристики:

Диапазон измерения:	Удельный вес электролита: 0,000 — 1,300 Температура образца: -10-50 ° C (14-122 ° F)
Точность:	± 0.002 SG
Разрешение:	0,001 SG
Метод обнаружения:	Оптическое преломление
Размеры:	70 x 40 x 210 мм (2. 8 x 1,6 x 8,3 дюйма)
Вес:	235 г (8 унций)

Производитель

Загрузки и документация

См. Ниже документацию по этой линейке продуктов, доступную для загрузки.Чтобы загрузить эту документацию, щелкните нужный документ, который вы хотите загрузить, и заполните необходимые поля с информацией в форме. Вы сможете просматривать и скачивать документы после заполнения формы для скачивания.

• Eagle Eye SG 1000-2014 Страница каталога

3 Простые, но эффективные тесты для аккумуляторных систем

Основная цель аккумуляторной системы — обеспечить резервное и аварийное питание критически важного оборудования во время отключения переменного тока.Фото: Пол Чернлховски (Flickr CC) .jpg

Батареи — это сложные химические механизмы. Они состоят из ряда ячеек, соединенных последовательным путем. Если один из компонентов выходит из строя, происходит сбой всего последовательного соединения.

Основная задача аккумуляторной системы — обеспечить резервное и аварийное питание критически важного оборудования во время отключения переменного тока. Хорошая программа обслуживания аккумуляторных батарей может предотвратить или, по крайней мере, снизить стоимость и повреждение критически важного оборудования.

При таком большом количестве приложений и вариантов тестирования аккумуляторов трудно понять, какая схема тестирования лучше всего.В этой статье мы кратко обсудим три быстрых, но эффективных теста, которые помогут выявить отклонения в системе батарей с помощью простого оборудования для тестирования и измерения.

---

1.) Удельный вес

Самый точный и прямой способ проверить состояние заряда аккумуляторной батареи — это определить удельный вес электролита. Чем выше, чем у удельный вес электролита, тем выше степень заряда. Модель с низким удельным весом может указывать на то, что напряжение зарядного устройства установлено слишком низким, что вызывает сульфатирование пластин.

Удельный вес измеряется ареометром — прибором, который измеряет отношение плотности электролита к плотности воды. Показания получают путем тщательного отбора пробы электролита из батареи в ареометр.

Совет: При использовании ареометра удельный вес ячейки следует измерять на одной трети длины вниз по стороне ячейки.

Удельный вес измеряется ареометром. Цифровые ареометры, подобные изображенному выше, — самый простой способ получить показания.Фото: BAE Canada.

Измерения зависят от температуры, то есть удельный вес будет зависеть от температуры внутри батарей. Некоторые тестировщики корректируют значения автоматически, в то время как другим может потребоваться вычисление значений вручную с помощью уравнения. В любом случае для получения точных данных тенденций важно использовать значения с поправкой на температуру.

Традиционно не известно, что удельный вес имеет большое значение для определения надвигающегося отказа батареи, поскольку он незначительно изменяется после первых 3-6 месяцев срока службы батареи.Первоначальное изменение вызвано завершением процесса формирования, когда неактивный пастообразный материал активируется сложным набором химических реакций.

ПРЕДУПРЕЖДЕНИЕ: Электролит аккумулятора содержит серную кислоту. Будьте предельно осторожны при работе с этими жидкостями и всегда используйте соответствующие СИЗ. Работы должны выполняться только квалифицированным персоналом.

---

2.) Проверка напряжения холостого хода

Измерение напряжения холостого хода — один из наиболее традиционных методов тестирования батареи, но важно понимать, что правильное напряжение элемента не означает ничего, кроме того, что элемент полностью заряжен. Тем не менее, неправильное напряжение ячейки указывает на ее состояние.

Неправильное напряжение холостого хода указывает на проблемы с ячейкой. Фото: BAE Canada.

Поскольку сумма всех напряжений элементов должна соответствовать настройке зарядного устройства батареи, элементы с более низким напряжением должны нейтрализоваться перезарядкой элементов в лучшем состоянии, что приводит к более высоким рабочим температурам.

Примечание: Возможно, что одна ячейка плавает намного выше, чтобы компенсировать несколько плавающих ячеек немного ниже.

Низкое плавающее напряжение указывает на то, что элемент не полностью заряжается и не может обеспечить полную емкость, что может указывать на сульфатирование пластины. Высокое напряжение холостого хода свидетельствует о перезарядке. Это может привести к преждевременной коррозии сети и повышению температуры батареи, что является худшей причиной сокращения срока службы батареи.

Для получения наиболее точных показаний измерения следует проводить при отключенной батарее от нагрузки и системы зарядки. При снятии показаний используйте мультиметр для измерения постоянного напряжения.Сравните значения с пределами, указанными производителем.

Помните, что ненормальное напряжение холостого хода указывает на то, что что-то не так. Однако, если напряжение холостого хода в норме, это ничего не говорит о состоянии ячейки, емкости или состоянии здоровья.

---

3.) Межэлементное сопротивление

Часто батареи выходят из строя не из-за слабых элементов, а из-за слабых межэлементных соединений. Как правило, оборудование должно быть затянуто до нижнего предела шкалы крутящего момента, рекомендованного производителем батареи, но гораздо лучше проверять сопротивление межэлементного соединения с помощью омметра с низким сопротивлением.

Простые процедуры обслуживания предотвратят возникновение межэлементных соединений, как это было сказано. Фото: Batteries Unlimited

Следуя рекомендациям IEEE, электрические измерения могут даже обнаружить ошибки, которые часто упускаются из виду, например, шайбу, застрявшую между стойкой и межэлементным соединением, в то время как затягивание — нет.

IEEE указывает, что изменение сопротивления межэлементного соединения должно быть менее десяти процентов. Например, сопротивление межэлементного соединения 70 мкОм не должно отклоняться более чем на 7 мкОм.Также рекомендуется измерять десять процентов межэлементных соединителей ежеквартально, а все межэлементные соединители — ежегодно.

В ячейках с несколькими опорами измерения следует проводить прямо через оба соединения, а затем по диагонали, чтобы проверить баланс в ячейке и соединениях. Измерение только в прямом направлении не дает адекватного тестирования ячейки из-за параллельных цепей тока.

---

Список литературы

Комментарии

Войдите или зарегистрируйтесь, чтобы комментировать.

Относительная плотность — обзор

Измерения относительной плотности (гидрометрия)

Относительная плотность (удельный вес) — это отношение плотности раствора к плотности раствора сравнения (обычно воды при 4 ° C). Относительные плотности водных растворов зависят от концентрации растворенных веществ. Для получения относительной плотности используются два общих подхода.

Первый — измерение массы известных объемов образца и стандартных растворов сравнения.Это достигается с помощью пикнометра — небольшой, относительно легкой колбы известного объема. Поскольку удельный объем зависит от температуры, пикнометр погружают в водяную баню, поддерживаемую при стандартной температуре. Затем на аналитических весах определяют массу образца и эталонных растворов и сравнивают с табличными стандартными значениями. Относительная плотность водных растворов этанола отражает концентрацию этанола, предполагая, что это единственное (или основное) растворенное вещество.

Второй общий подход основан на принципе Архимеда, согласно которому объект, погруженный в жидкость, кажется, теряет количество массы, эквивалентное массе жидкости, которую он вытесняет. Весы Вестфаль иллюстрируют этот принцип. Его конструкция аналогична конструкции однорычажных весов с двумя чашами. На одном конце трубка известного объема и веса погружается в раствор сравнения, и балка уравновешивается добавлением грузов для компенсации плавучести жидкости. Процедуру повторяют путем погружения в образец неизвестной жидкости.Таким образом определяется относительная плотность. Более часто используемым устройством, основанным на том же принципе, является ареометр. Ареометры — это стеклянные инструменты с узкими калиброванными стержнями, очень похожими на термометр вверху, но с сильно расширенными нижними половинами, которые утяжеляются свинцом, чтобы гарантировать, что они плавают в вертикальном положении. Когда ареометр помещается в жидкую пробу, он опускается на такую ​​глубину, что приводит к перемещению объема жидкости, равного ее весу. Содержание спирта считывается с калиброванного стержня в точке пересечения с поверхностью жидкости.Ареометры, предназначенные для измерения содержания алкоголя, стандартизированы для использования при определенной температуре и откалиброваны либо по процентному содержанию спирта (v⧸v), либо по градусам доказательства, где ° proof = 2 ×% этанола (v⧸v). Таблицы поправок доступны для измерений, выполненных при нестандартных температурах. Ареометры точны в ограниченном диапазоне концентраций спирта. Следовательно, может потребоваться набор инструментов для покрытия интересующего диапазона.

Поскольку относительная плотность раствора зависит от концентрации всех растворенных веществ, часто бывает необходимо отделить этанол от других растворенных веществ.Для этого этанол, содержащийся в определенном объеме продукта, отделяют перегонкой. Дистиллят разбавляют водой до известного объема и измеряют относительную плотность полученного раствора. В ферментированных напитках концентрация других летучих веществ, которые подвергаются перегонке, значительна с сенсорной точки зрения, но очень низка по сравнению с концентрацией этанола и не оказывает значительного влияния на относительную плотность. В некоторых напитках, таких как виски из бурбона, концентрация растворимых твердых веществ, отличных от этанола, достаточно мала, чтобы позволить прямое измерение относительной плотности без необходимости перегонки.

Международная ассоциация официальных химиков-аналитиков (AOAC) одобрила методы, основанные на удельном весе, для определения этанола в дистиллированных напитках, пиве и вине. Для этих методов требуются относительно большие образцы и они несколько утомительны из-за необходимости перегонки и строгого контроля температуры. Однако это оборудование относительно недорогое и легкодоступное, и от квалифицированного специалиста можно ожидать точных результатов.

Особенности свинцово-кислотных аккумуляторов

Залитые свинцово-кислотные аккумуляторы характеризуются длительным циклом работы и длительным сроком службы.Однако залитые батареи требуют периодического обслуживания. Необходимо не только регулярно контролировать уровень воды в электролите, измеряя его удельный вес, но эти батареи также требуют «ускоренной зарядки».

Ускоренная зарядка

Ускоренная или выравнивающая зарядка включает в себя периодическую кратковременную перезарядку, при которой выделяется газ и смешивается электролит, предотвращая расслоение электролита в батарее. Кроме того, ускоренная зарядка также помогает поддерживать одинаковую емкость всех аккумуляторов.Например, если одна батарея развивает более высокое внутреннее последовательное сопротивление, чем другие батареи, тогда батарея с более низким SR будет постоянно недозаряжаться во время нормального режима зарядки из-за падения напряжения на последовательном сопротивлении. Однако, если батареи заряжаются более высоким напряжением, это позволяет полностью зарядить все батареи.

Удельный вес (SG)

В затопленной аккумуляторной батарее происходит потеря воды из электролита из-за выделения водорода и кислорода.Удельный вес электролита, который можно измерить ареометром, укажет на необходимость добавления воды в батареи, если батареи полностью заряжены. В качестве альтернативы ареометр точно укажет уровень заряда батареи, если известно, что уровень воды правильный. SG периодически измеряется после ускоренной зарядки, чтобы убедиться, что в батарее достаточно воды в электролите. Удельный вес батареи должен быть предоставлен производителем.

Особые требования для гелевых герметичных свинцово-кислотных аккумуляторов

Свинцово-кислотные батареи

в гелеобразном состоянии или AGM (которые обычно герметичны или регулируются с помощью клапана) имеют несколько потенциальных преимуществ:

• они могут быть подвергнуты глубокому циклу с сохранением срока службы батареи
• они не нуждаются в ускоренной зарядке
• они требуют меньшего обслуживания.

Однако эти батареи обычно требуют более точного режима зарядки и более низкого напряжения. Режим зарядки с более низким напряжением обусловлен использованием свинцово-кальциевых электродов для минимизации выделения газов, но требуется более точный режим зарядки, чтобы минимизировать выделение газов от батареи. Кроме того, эти батареи могут быть более чувствительными к колебаниям температуры, особенно если режим зарядки не компенсирует температуру или не предназначен для этих типов батарей.

Режимы отказа свинцово-кислотных аккумуляторов

Аккумулятор для фотоэлектрической системы будет рассчитан на определенное количество циклов при определенном DOD, режиме зарядки и температуре.Однако батареи могут преждевременно терять емкость или внезапно выходить из строя по разным причинам. Внезапный отказ может быть вызван внутренним коротким замыканием батареи из-за отказа электрического разделителя внутри батареи. Короткое замыкание в батарее снизит напряжение и емкость всего блока батарей, особенно если секции батареи соединены параллельно, а также приведет к другим потенциальным проблемам, таким как перезаряд оставшихся батарей.Батарея также может выйти из строя из-за разрыва цепи (то есть может происходить постепенное увеличение внутреннего последовательного сопротивления), и любые батареи, подключенные последовательно с этой батареей, также будут затронуты. Замораживание аккумулятора, в зависимости от типа используемого свинцово-кислотного аккумулятора, также может вызвать необратимый выход аккумулятора из строя.

Постепенное снижение емкости может усугубляться неправильной работой, в частности, ухудшением DOD. Однако работа одной части аккумуляторной батареи в условиях, отличных от другой, также приведет к снижению общей емкости и увеличению вероятности отказа батареи.Батареи могут непреднамеренно эксплуатироваться в разных режимах либо из-за колебаний температуры, либо из-за выхода из строя батареи в одной цепочке батарей, что приводит к неравномерной зарядке и разрядке в цепочке.

Установка

Батареи должны устанавливаться в соответствии с действующим стандартом страны, в которой они устанавливаются. В настоящее время существуют австралийские стандарты AS3011 и AS2676 для установки батарей. Существует также проект стандарта для батарей для приложений RAPS, который в конечном итоге станет австралийским стандартом.

Среди других факторов, которые необходимо учитывать при установке аккумуляторной системы, являются вентиляция, необходимая для конкретного типа аккумуляторной батареи, условия заземления, на которых должна быть размещена аккумуляторная батарея, и меры, принятые для обеспечения безопасности тех, кто может иметь доступ к аккумуляторной батарее. Кроме того, при установке блока батарей необходимо следить за тем, чтобы температура батареи находилась в пределах допустимых условий эксплуатации батареи и чтобы температура батарей в большем блоке батарей была такой же.Батареи в очень холодных условиях могут замерзать при низком уровне заряда, поэтому зимой вероятность того, что батарея будет разряжена, будет более низкой. Чтобы предотвратить это, аккумуляторную батарею можно закопать под землю. Аккумуляторы, регулярно подвергающиеся воздействию высоких рабочих температур, также могут иметь сокращенный срок службы.

Безопасность

Батареи потенциально опасны, и пользователи должны знать о трех основных опасностях: Серная кислота в электролите вызывает коррозию. При работе с батареями важна не только защита ног и глаз, но и защитная одежда.

Батареи обладают способностью генерировать большой ток. Если металлический предмет случайно попадает на клеммы батареи, через этот предмет могут протекать большие токи. При работе с батареями следует свести к минимуму присутствие ненужных металлических предметов (например, украшений), а инструменты должны иметь изолированные ручки.

Опасность взрыва из-за выделения водорода и кислорода. Во время зарядки, особенно при перезарядке, некоторые батареи, включая большинство батарей, используемых в фотоэлектрических системах, могут выделять потенциально взрывоопасную смесь водорода и кислорода.Чтобы снизить риск взрыва, используется вентиляция для предотвращения скопления этих газов, а потенциальные источники воспламенения (т. Е. Цепи, которые могут генерировать искры или дуги) исключаются из корпуса аккумуляторной батареи.

Техническое обслуживание

Аккумуляторы вводят компонент периодического обслуживания в фотоэлектрическую систему. Для всех аккумуляторов, включая «необслуживаемые», требуется график технического обслуживания, который должен обеспечивать:

• клеммы АКБ не корродированы
• соединения аккумулятора затянуты
• Корпус аккумулятора не должен иметь трещин и коррозии.

Залитые батареи требуют дополнительного и более частого обслуживания. Для залитых аккумуляторов уровень электролита и удельный вес электролита для каждой батареи необходимо регулярно проверять. Проверка удельного веса аккумулятора с помощью ареометра должна выполняться не менее чем через 15 минут после выравнивания или ускоренного заряда. В аккумуляторы следует добавлять только дистиллированную воду. Водопроводная вода содержит минералы, которые могут повредить электроды батареи.

Утилизация и переработка батарей

Свинец в свинцово-кислотных аккумуляторах представляет опасность для окружающей среды, если он не утилизируется надлежащим образом.Свинцово-кислотные батареи следует утилизировать, чтобы можно было восстановить свинец без ущерба для окружающей среды.

Jet диаграмма удельного веса

Удельный вес почвы является очень важным параметром, который используется для определения размера частиц и коэффициента пустотности. Обычные значения удельного веса почв лежат между (2,65–2,80). Это параметр без единицы измерения.

Калькулятор преобразования удельного веса и удельного веса по шкале Брикса Многие ареометры и рефрактометры могут давать показания в градусах Брикса вместо стандартной силы тяжести.Брикс — это просто еще одна единица измерения количества растворенных сахаров, которую можно преобразовать в стандартную плотность, используя следующий калькулятор. Измеритель удельного веса 3098 использует комбинацию этих двух методов, где, измеряя плотность газа в контролируемых условиях, полученное значение плотности напрямую связано с молекулярной массой газа и, следовательно, с его удельным весом. Рисунок 1-1: Вид измерителя удельного веса 3098, установленного в типичном …

ЦЕЛЬ Оценить надежность измерений удельного веса мочи с помощью щупа (U-SG).МЕТОДЫ Свежие образцы мочи были протестированы на pH и осмоляльность мочи (U-pH, U-Osm) с помощью pH-метра и осмометра, а на U-SG тремя различными методами (рефрактометрия, автоматическое считывание показаний щупа (Clinitek-50). , и (визуальное) изменение цвета щупа).

6 апреля 2014 г. · Измерение удельного веса мочи — полезный инструмент для контроля уровня жидкости в организме и теплового стресса, но у него есть ограничения. КЛЮЧЕВЫЕ МОМЕНТЫ Потеря и восполнение воды в организме — сложный механизм, и маловероятно, что какой-либо один метод будет точным во всех аспектах.Это не могло быть так высоко. Вы правы в том, что литр Jet A1 имеет удельный вес (S.G.) в среднем около 0,79. Большинство диаграмм заправки, которые я видел, варьируются от S.G. для Jet A1 от 0,75 до 0,85. Таким образом, один килограмм Jet A1 будет иметь максимальный объем от 1,333 до 1,176 литра для диапазона S.G. от 0,75 до 0,85.

22 октября 2007 г. · Чтобы рассчитать удельный вес жидкости, вы должны знать ее плотность. Возьмите плотность жидкости, разделенную на плотность воды (1 г / см 3), и вы получите удельный вес жидкости: Sp.G. = (плотность жидкости) / (1 г / см 3) Удельный вес также связан с плавучестью.

SGU: Удельный вес (SG), отношение массы раствора к массе равного объема воды, представляет собой оценку концентрации веществ, растворенных в растворе. SG мочи можно использовать для оценки способности почек концентрировать или разжижать мочу. 18 июня 2017 г. · Удельный вес — это относительная мера плотности, поскольку вы вычисляете отношение плотности неизвестного вещества к плотности эталонного вещества (обычно воды) при заданной температуре и давлении.

13 июня 2018 г. · Анализ удельного веса мочи показывает плотность мочи по сравнению с водой. Это может помочь врачам диагностировать различные заболевания, включая обезвоживание, проблемы с почками и редкий тип диабета.

Удельный вес — это плотность вещества, деленная на плотность воды. Поскольку (при стандартной температуре и давлении) вода имеет плотность 1 грамм / см 3, и поскольку все единицы отменяются, удельный вес обычно очень близок к тому же значению, что и плотность (но без каких-либо единиц).Таким образом, удельный вес золота равен 19,3. Плотность кетчупа составляет 1400 килограммов на кубический метр. Таким образом, удельный вес кетчупа равен 1,4. Обратите внимание: нет единиц измерения удельного веса, потому что это отношение одной плотности к другой. Таким образом, единицы нейтрализуют друг друга. Хорошо, так зачем вообще определять то, что называется конкретным …

Gravity Jets с гордостью поднимает планку с персональным обслуживанием, превышающим стандарты для роскошных и корпоративных чартерных услуг. Мы гордимся тем, что предлагаем профессиональные услуги по доставке белых перчаток.

Плотность при 15 ° C = 800 кг / м³ (таблица 54B) Более подробную информацию о классах продуктов см. В бюллетене V-18. Коэффициенты поправки на объем до 15 ° C для всех марок Jet A, Jet-A1, реактивного керосина, турбинного топлива. Удельный вес — это отношение плотности материала к плотности воды. Материалы с удельным весом более 1.000 (1.035 в океане) тонут; материалы с удельным весом менее 1.000 (1.035 в океане) плавают. Свинец имеет самый высокий удельный вес — 11.35, кроме золота.

Оптоволоконный датчик для измерения состояния заряда батареи

Основываясь на более ранней работе, выполненной в Сандийской национальной лаборатории (датчики , январь 2005 г., «Как выдерживает ваша батарея?»), В этой статье обсуждается, как описанный оптоволоконный датчик может использоваться для измерения степени заряда свинцово-кислотных аккумуляторов. Мы рассмотрим основные принципы работы, обсудим развитие этой технологии в реализуемое устройство и покажем результаты тестирования двух серийных аккумуляторов.

Датчик состояния заряда
Датчик состояния заряда (SOC) — это устройство для измерения фактического содержания энергии или уровня заряда в свинцово-кислотной батарее или батарее с другим жидким электролитом. Эти батареи, которые составляют большую часть аккумуляторных батарей, используемых в настоящее время во всем мире, требуют, чтобы пластины батареи были погружены в жидкий или гелевый раствор серной кислоты. Батареи состоят из нескольких соединяющихся ячеек, и количество подключенных ячеек определяет рабочее напряжение батареи.В обычном и наиболее точном методе определения SOC в свинцово-кислотных аккумуляторах используется ареометр для измерения удельного веса электролита. Однако для этого требуется извлечение жидкости из каждой ячейки батареи — грязная, медленная и иногда опасная процедура. SOC определяется путем сравнения измерений удельного веса с контрольными уровнями для этого конкретного типа батареи.

Новые цифровые ареометры несколько упростили процедуру, но они по-прежнему требуют извлечения жидкости, а поскольку это относительно медленный процесс, на практическом уровне его можно использовать только периодически.Другие методы измерения SOC полагаются на напряжение батареи, интеграцию заряда или сопротивление элемента с различной степенью точности, ценой и простотой использования. Датчик, описанный в этой статье, работает путем прямого измерения показателя преломления жидкости или геля в каждой ячейке с помощью зонда, который непосредственно и полупостоянно вставляется в элементы батареи, чтобы обеспечить непрерывное считывание SOC.

Принцип работы
Свет распространяется через оптическое волокно — с его стеклянной или пластиковой сердцевиной и тонким слоем оболочки — и эффективность распространения зависит от соотношения между показателями преломления сердцевины и оболочки. соответственно.Учитывая, что n ₁ — это индекс сердцевины, а n ₂ — индекс оболочки, тогда для эффективного распространения n ₁ > n ₂ . По мере приближения n ₂ к значению n ₁ оптическая волна несет все большие потери.

Датчик работает аналогично обычному оптическому волокну с двумя исключениями: оболочка волокна представляет собой жидкость при измерении, а сердцевина волокна может быть жидкостью в трубке или твердым оптическим волокном без оболочки с показателем преломления. рефракции, соответствующей измеряемой жидкости.

В свинцово-кислотных аккумуляторах SOC или содержание энергии линейно связано с концентрацией электролита, который представляет собой раствор (или гель) серной кислоты в обычных аккумуляторных батареях с жидким электролитом. По мере того, как аккумулятор заряжается или разряжается, концентрация кислоты увеличивается или уменьшается в пределах от 40% до 10% по весу, в зависимости от типа аккумулятора. В большинстве растворов показатель преломления раствора серной кислоты очень близок к линейной зависимости от концентрации. Следовательно, уровень заряда аккумулятора пропорционален концентрации кислоты, и это можно напрямую определить из относительного изменения показателя преломления электролита аккумулятора.Способность батареи фактически передавать этот уровень заряда или энергии на нагрузку относится к категории состояния батареи — тема, относящаяся к общей диагностике батареи, не рассматриваемая в этой статье.

Прогон датчика
На практике датчик состоит из тонкой кварцевой трубки, наполненной жидкостью, и отражающего зеркала на одном конце. Оптическая волна, введенная в сердцевину датчика, распространяется вниз через жидкость, отражается концевым зеркалом и распространяется обратно вверх по сердцевине, где она улавливается пучком обычных оптических волокон, соединенных с фотодетектором.Потери, наведенные в оптической волне, зависят, в первую очередь, от разницы между показателями преломления основной жидкости и окружающего электролита, хотя материал и толщина трубки действительно играют незначительную роль в характеристиках распространения. Относительное изменение показателя преломления окружающей жидкости определяется путем учета относительного изменения уровня детектируемого сигнала по сравнению с известными калибровочными растворами.

Практическое воплощение устройства напоминает обычный аккумуляторный отсек.Конфигурация, показанная на рис. 1 , предназначена для модификации существующих батарей.

Рис. 1. Условная конфигурация датчика в виде обычной крышки аккумуляторного отсека

Технический прототип датчика, показанный на рис. 2 , был построен в этой конфигурации и применен к двум тестовым батареям, Exide E3600 и Surrette S530. Уровни SOC для конкретной батареи обычно относятся к измерениям удельного веса и предоставляются производителем.Exide E3600 был подвергнут измерению SOC, при этом аккумулятор подвергался постоянному току нагрузки 15 А и периодически измерялся удельный вес с помощью цифрового ареометра.

Рис. 2. Конфигурация прототипа датчика SOC

Несмотря на то, что данные производителя о удельном весе не были доступны, результаты измерений, показанные на рис. 3 , сравнивались с кривой заряда типичной тяговой батареи , который используется в двигателях, таких как вилочные погрузчики и тележки для гольфа.Для калибровки датчика мы использовали минимальную и максимальную концентрацию раствора, соответствующую соответствующим значениям удельного веса. Судя по нашим результатам, датчик демонстрирует хорошую линейность и точность в диапазоне значений от минимального до максимального заряда.

Рис. 3. Результаты теста SOC на Exide E3600

Затем мы протестировали аккумулятор Surrette S530 6,3 В, используя одновременные измерения трех элементов аккумулятора ( Рис. 4 ).

Рис. 4. Батарея Surrette S530, оснащенная прототипами датчиков SOC

В этом случае у нас были спецификации производителя для удельного веса по сравнению с SOC, и мы снова откалибровали датчик, используя соответствующие контрольные концентрации решения. Результаты показаны на рис. 5 . Все три элемента батареи, измеренные датчиком SOC, довольно хорошо отслеживают «типичную» характеристическую кривую для этого типа батареи.Отклонение ячейки 2 (которое отклонялось от типичного примерно на 10% при высоких уровнях SOC) впоследствии было определено как ошибка калибровки.

Рисунок 5. Результаты теста SOC на Surrette S530

Заключение доля нескольких сотен миллионов существующих в настоящее время свинцово-кислотных аккумуляторов.
