От чего зависит сопротивление проводника — обзор параметров

Сопротивление проводника (СП) – это одно из основных физических явлений в электричестве. Оно положено в основу многих электроприборов. Также это главная причина всех потерь в любых электросетях. Следует уточнить, что СП является весьма объемным понятием, которое неоднозначно для ряда ситуаций. Далее раскроем суть СП во всем его разнообразии.

Что необходимо уточнить, затрагивая СП

Название статьи – это исходная точка рассказа о целой группе понятий, каждое из которых относится к СП. И вот почему. Само понятие «сопротивление» означает препятствование чему-либо. Следовательно, при упоминании проводника подразумевается то, как он препятствует прохождению электрического тока через него. Но, как известно, ток бывает переменный и постоянный. Поэтому сразу уточняем:

• СП в целом зависит от свойств напряжения, воздействующего на него, материала и пространственно-геометрических характеристик проводника при определенной температуре окружающей среды, и силы, приложенной к нему.

Из этой общей формулировки вытекают следующие понятия:

• активное сопротивление,
• реактивное сопротивление,
• импеданс,
• волновое сопротивление.

Раскрытие перечисленных понятий дает общее представление того, от чего же зависит СП.

Зависимость от свойств материала

Материал проводника в основном определяет реакцию на приложенное напряжение. Наименьшим сопротивлением обладают металлы. Хотя среди них существует большая разница в этом свойстве. Современная теория объясняет это строением атомов металлов. Для любого проводника его свойство быть таковым объясняется наличием свободных заряженных частиц. В металлах это электроны, в жидкостях и газах – ионы. Приложенное к проводнику напряжение вызывает их движение.

Чем слабее воздействие, препятствующее перемещающимся зарядам, тем меньше СП. Для оценки материла проводника введено понятие удельного сопротивления. Оно применимо к тем веществам, из которых можно получить проводник длиной 1 м с поперечником в 1 кв. мм. Что получается в результате изготовления такого проводника из некоторых материалов, наглядно демонстрирует изображение далее.

Сопротивление различных металлов

Если длина проводника будет больше одного метра, его сопротивление увеличится, а при увеличении поперечника – уменьшится. Эти закономерности можно проверить опытным путем, используя, например, батарейку, отрезок проволоки из нихрома и мультиметр. В результате получаем формулу, которая подтверждена экспериментально. В ней обозначим:

• R – сопротивление,
• ρ – удельное сопротивление,
• l – длина,
• S – площадь поперечного сечения.

Формула получится такой:

R= ρ*l/S.

Поясняющее изображение для удельного сопротивления

Но эта формула не дает исчерпывающего представления обо всех ситуациях, для которых имеет значение сопротивление. Она будет применима лишь при определенных соответствиях удельного сопротивления температуре, а также постоянном напряжении. То есть это формула для расчета активного СП при заданной температуре. Если температура проводника увеличится, усилится так называемое броуновское движение в его материале. Как результат этого – более затрудненное перемещение электронов и увеличение СП.

Броуновское движение

И наоборот. Охлаждение проводника создает лучшие условия для беспрепятственного перемещения электронов, и при определенных температурах может привести к минимальным величинам сопротивления. Это явление получило название сверхпроводимости. Оно связано по температурным показателям с химическим составом материала проводника и существенно различается для разных металлов и прочих химических элементов, а также их соединений.

Зависимость сопротивления от температуры

Зависимость от свойств напряжения

Напряжение – это главная движущая сила электричества. Напряжение первично. Фактически это среда, в которой протекают разнообразные процессы, связанные с электрическим током. Важнейшей является связь электрического тока с электромагнитным полем. А его параметры, в свою очередь, определяются не только напряжением, но и пространственно-геометрическими характеристиками проводника.

Даже в том случае, когда проводник – это прямой отрезок проволоки в составе электрической цепи, его положение в пространстве при достаточно высоких частотах напряжения будет заметно влиять на величину его сопротивления. Это связано с тем, что в этих условиях проявляются его индуктивность и емкость, существующие лишь при переменном напряжении. Эти параметры проводника именуются реактивным сопротивлением, и также приводят к потерям электроэнергии.

• Следовательно, если проводник находится под воздействием переменного напряжения, его сопротивление также зависит как от частоты этого напряжения, так и от его индуктивно-емкостных параметров.

Активное СП при этом остается в силе. А сопротивление проводника в целом именуется импедансом. Его принято обозначать буквой Z и рассчитывать с использованием комплексных чисел. Это довольно-таки специфические расчеты, которыми не стоит утомлять читателя нашей статьи. Но чтобы читатель в этом утверждении не усомнился, далее приведем формулу, по которой в общем случае рассчитывается импеданс:

Формула

Зависимость от геометрии

Но и постоянный ток не так прост, как представляется по некоторым опытам. Все дело в его силе. Известно, что площадь поперечного сечения напрямую связана с силой тока. Но эта закономерность применима не всегда. С определенных значений силы ток все больше устремляется к поверхности проводника, что называется вытеснением тока. По этой причине сопротивление току большой силы меньше у плоских и трубчатых проводников.

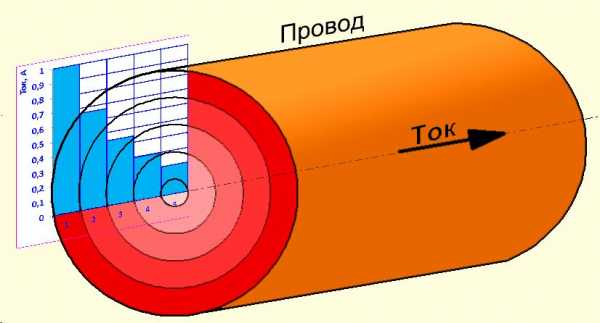

Распределение тока по поперечнику проводника

Еще лучший результат получается при покрытии серебром. Аналогично проявляются и токи высокой частоты. Для них поверхностный эффект закономерен так же, как и для постоянного тока большой силы. Но и механическая сила, воздействующая на проводник, способна повлиять на его сопротивление. И это неудивительно, поскольку деформации влияют на распределение частиц, которые тормозят электроны.

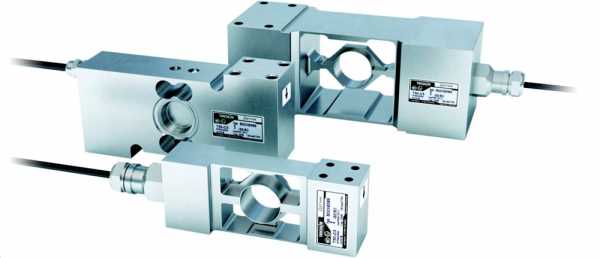

Этот принцип заложен в основу тензометрии, без которой сегодня невозможно представить машиностроение и другие отрасли промышленности, где важна прочность материалов. Все перечисленные причины, от которых зависит СП, по-разному проявляются у различных материалов. Но для прикладного использования взаимосвязи сопротивления с теми или иными воздействиями разработаны специальные сплавы и химические соединения.

Распределение тока по поперечнику проводника

Но в любом случае сопротивление измеряется в Омах и долях Ома, в том числе и кратных 1000, то есть килоом, мегаом. Больше нескольких единиц мегаом сопротивление, как правило, не бывает. Мы постарались показать читателям несколько причин, обуславливающих СП. Надеемся, что полученные знания помогут успешно решить существующие задачи.

Похожие статьи:

domelectrik.ru

Что такое сопротивление проводников и от чего оно зависит: что важнее

Протекающий в проводящем материале ток пропорционален напряжению на нём. Т.е. при увеличении потенциала объём протекающих электронов также растёт. Правда, при применении различных элементов равнозначное напряжение даёт различное значение у тока. Таким образом, получается правило: при увеличении напряжения проходящий через проводник электрический ток тоже будет расти, но неодинаково, а в зависимости от характеристик элемента.

Пример провода

Определение резистивной составляющей

Электросопротивление материала – это соотношение величины протекающего тока и приложенного к нему напряжения. Для каждого конкретного элемента это соотношение своё. Для обозначения данной физической величины используют букву R. При определении её используют формулу закона Ома для участка цепи:

R=U/I.

Из представленного выражения видно, что резистивная составляющая – это отношение потенциала на проводнике к силе тока на нём же. Таким образом, чем выше величина тока, тем слабее резистивная составляющая у проводника, при большем напряжении – большая.

Дополнительная информация. Часто в обиходе говорят, что резистивная величина «мешает» напряжению бесконечно наращивать силу тока.

У любого резистора, выпускаемого в промышленных условиях, существует порядка десяти параметров, на которые необходимо обращать внимание при его выборе. Главный его параметр –  сопротивление. Это статическая характеристика для любого проводника, заданная при его производстве. Т.е. при подаче большего потенциала на проводящий элемент изменится только ток, проходящий сквозь него, но не его резистивная составляющая. Т.е. соотношение U/I остаётся неизменным.

От чего зависит сопротивление

Необходимо рассмотреть, от каких факторов зависит электрическое сопротивление проводника. Основных параметров четыре:

• Длина кабеля – l;
• Площадь поперечного сечения проводящего элемента – S;
• Металл, использованный в производстве кабеля;
• Температура окружающей среды – t.

Важно! Удельное сопротивление детали – это используемое в физике понятие, показывающее способность элемента задерживать проведение электричества.

Для состыковки детали и ее резистивной составляющей в физической науке введено понятие удельного сопротивления. Этот показатель характеризует величину резистивной составляющей кабеля при единичной длине в 1 метр и единичной площадью 1 м². Детали указанной протяжённости и толщины, произведённые из различного сырья, будут показывать различные значения резистивной величины. Это связано с физическими свойствами металлов. Именно из них в основном изготавливают провода и кабели. У каждого металлического материала своя величина элементов в кристаллической решётке.

Кристаллическая решётка

Самыми безупречно проводящими электричество деталями являются те, у которых значение резистивной составляющей наименьшее. Примером металлов с небольшой указанной величиной являются алюминий и медь. Подавляющее большинство проводов и кабелей для передачи электрической энергии изготавливаются из них. Также из них изготавливают шины в трансформаторных подстанциях и главных распределительных щитах любых зданий. Примером металлов, обладающих большой величиной удельного сопротивления, можно указать железо и всевозможные сплавы. Зачастую резистивную составляющую элемента указывают резистором.

При увеличении длины проводящего материала увеличивается и сопротивление металлического проводника. Это связано с физическими процессами, происходящими в нём при прохождении электрического тока. Суть их такова: электроны движутся по проводящему слою, в котором присутствуют ионы, из которых состоит кристаллическая решётка любого металла. Чем больше длина проводника, тем большее количество мешающих движению электронов присутствует ионов кристаллической решётки. Тем больше они создают препятствия для проведения электричества.

Для возможности наращивания протяжённости проводника производители увеличивают площадь материалов. Это даёт возможность расширить «автостраду» для электрического тока. Т.е. электроны меньше пересекаются с деталями решетки металла. Отсюда следует, что более толстый кабель имеет меньшее сопротивление.

Из всего вышесказанного вытекает формула для определения сопротивления проводника, выраженная через его длину (l), площадь поперечного сечения (S) и удельного сопротивления металла (ρ):

R = ρl/S.

В представленном выражении определения данного параметра отсутствует температура окружающей среды. Однако резистивная величина элемента меняется при достижении определенной температуры. Обычно эта температура составляет 20-25 °С. Поэтому не учитывать температуру окружающей среды при выборе детали нельзя. Это может привести к перегреву проводника и его воспламенению. Для выбора используют специализированные таблицы, значения которых используют в вычислениях.

Обычно увеличение температуры ведёт к увеличению резистивной составляющей металлического элемента. С физической точки зрения это связано с тем, что при увеличении температуры кристаллической решётки ионы в ней выходят из состояния покоя и начинают производить колебательные движения. Данный процесс замедляет электроны, т.к. столкновения между ними происходят чаще.

Шинная сборка

Выбор проводника – это достаточно сложный процесс, который лучше доверить профессионалам. При неправильной оценке всех факторов работы детали можно получить множество негативных последствий, вплоть до пожара. Поэтому понимание, от чего может зависеть сопротивление проводника, должно присутствовать.

Видео

Оцените статью:

elquanta.ru

II. Электрическое сопротивление проводника

Электрическое сопротивление проводника: 1) величина, характеризующая противодействие проводника или электрической цепи электрическому току;

2) структурный элемент электрической цепи, включаемый в цепь для ограничения или регулирования силы тока.

Электрическое сопротивление металлов зависит от материала проводника, его длины и поперечного сечения, температуры и состояния проводника (давления, механических сил растяжения и сжатия, т.е. внешних факторов, влияющих на кристаллическое строение металлических проводников).

Зависимость сопротивления от материала, длины и площади поперечного сечения проводника:

,

где  — удельное сопротивление проводника;

l – длина проводника;

S – площадь поперечного сечения проводника.

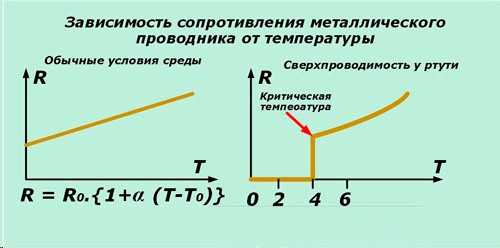

Зависимость сопротивления проводника от температуры:

или ,

где R_t – сопротивление при температуре t ⁰C;

R₀ – сопротивление при 0 ⁰C;

— температурный коэффициент сопротивления, который показывает, как изменяется сопротивление проводника по отношению к его сопротивлению при 0 ⁰C, если температура изменяется на один градус;

T – термодинамическая температура.

Соединения сопротивлений: последовательное, параллельное, смешанное.

а) Последовательное соединение сопротивлений представляет собой систему проводников (сопротивлений), которые включены один за другим, так что через каждое из сопротивлений протекает один и тот же ток:

I = I₁ = I₂ == I_n.

Напряжение при последовательном соединении сопротивлений равно сумме напряжений на каждом из сопротивлений:

.

Напряжение на каждом из последовательно соединенных сопротивлений пропорционально значению данного сопротивления:

.

Распределение напряжения по последовательно соединенным элементам цепи (делитель напряжения)

:

,

где U₀ – напряжение на всем соединении;

U – напряжение на участке цепи с сопротивлением R₁;

R – полное сопротивление соединения;

R₁ – сопротивление участка цепи с выбранным сопротивлением.

Общее сопротивление цепи при последовательном соединении равно сумме отдельно взятых сопротивлений и оно больше наибольшего из включенных:

.

Общее сопротивление цепи при последовательном соединении n одинаковых сопротивлений:

,

где n – число сопротивлений, включенных последовательно;

R₁ = значение отдельно взятого сопротивления.

б) Параллельное соединение сопротивлений: признаком такого соединения является разветвление тока I на отдельные токи через соответствующие сопротивления. При этом ток I равен сумме токов через отдельно взятое сопротивление:

.

Общее напряжение при параллельном соединении равно напряжению на отдельно взятом сопротивлении:

U = U₁ = U₂ = = U_i.

Связь между током и сопротивлением при параллельном соединении: при параллельном соединении сопротивлений токи в отдельных проводниках обратно пропорциональны их сопротивлениям:

.

Величина, обратная полному сопротивлению цепи (общая проводимость) при параллельном соединении, равна сумме проводимостей отдельно взятых проводников. При этом общее сопротивление цепи меньше наименьшего сопротивления из включенных:

; .

Общая проводимость цепи при параллельном соединении n проводников:

G_пар = nG₁,

где G_пар – проводимость цепи;

G₁ – проводимость отдельного взятого проводника.

Шунтирование электроизмерительных приборов – расширение предела измерения тока с помощью электроизмерительного прибора, к которому присоединяют параллельно проводник с малым сопротивлением (шунт). В этом случае

,

где I_п – ток, протекающий через прибор;

I – ток в цепи;

n = R_п/R_ш – отношение сопротивления прибора R_п к сопротивлению шунта R_ш.

Добавочное сопротивление – сопротивление, которое присоединяют последовательно к электроизмерительному прибору для расширения предела измерения напряжения. При этом

,

где U_п – напряжение на приборе;

U – напряжение в цепи;

N = R_д/R_п – отношение величины добавочного сопротивления к сопротивлению прибора.

Электрическая проводимость – физическая величина, обратная сопротивлению проводника:

.

Сверхпроводимость – свойство многих проводников, состоящее в том, что их электрическое сопротивление скачком падает до нуля при охлаждении ниже определенной критической температуры T_k, характерной для данного материала.

Связь удельной проводимости с удельным сопротивлением (удельным электрическим сопротивлением) :

; .

Зависимость удельного сопротивления проводника от температуры:

,

где _t – удельное сопротивление при температуре t ⁰C;

₀ – удельное сопротивление при 0 ⁰C;

— температурный коэффициент сопротивления, который показывает, как изменяется удельное сопротивление проводника по отношению к его удельному сопротивлению при 0 ⁰C, если температура изменяется на один градус.

Задания: 1. Ознакомиться с применяемыми в работе электроизмерительными приборами. Результаты занести в табл. 1.

Таблица 1.

Наименование прибора	Заводской номер	Инвентарный номер	Система	Класс точности	Предел измерений	Число делений шкалы	Цена деления	Абсолютная погрешность	Внутреннее сопротивление	Чувствительность

2. Измерить удельное электрическое сопротивление.

1. Измерить микрометром в нескольких местах рабочей части проводника его диаметр. Рассчитать среднее значение диаметра.

2. Установить подвижный контакт на 0,5  0,7 от длины рабочей части проводника. Занести значение длины в таблицу 2.

3. Включить установку в сеть переменного тока с напряжением 220 В. При этом должна загореться индикаторная лампочка.

4. Провести измерения тока и напряжения. Результаты занести в таблицу 2.

Таблица 2.

№ п/п	<d> 10-3, м	<d> 10-3, м	ℓ, м	<ℓ> 10-3, м	U, В	I 10-3, А	 10—6 Омм	<> 10—6, Омм	, %	<> 10—6, Омм

5. Отключить установку. Установить подвижный контакт на другое значение рабочей части исследуемого проводника. Вновь включить установку и определить новые значения тока и напряжения.

Примечание. Изменение длины рабочей части проводника, определение тока и напряжения проводятся 3-5 раз.

6. Так как

,

то

, (1)

где  — удельное электросопротивление проводника;

ℓ — длина проводника;

S — площадь поперечного сечения.

По формуле (1) рассчитать удельное электрическое сопротивление исследуемого проводника и среднее его значение.

7. Рассчитать относительные погрешности проведенных измерений по формуле

, (2)

где — погрешность вольтметра;

— приборная погрешность миллиамперметра;

 — задается преподавателем;

d, ℓ — определяются известными методами.

9. Зная среднее значение <> рассчитать среднее значение абсолютной погрешности <>.

10. Записать полученный результат в виде доверительного интервала

.

studfiles.net

От каких величин зависит сопротивление и как их определить?

Каждое тело, по которому течёт электрический ток, способно оказывать ему определённое сопротивление. Свойства любого материала проводника блокировать электрический ток, проходящий через него, и называется сопротивлением. Существуют проводники с разным строением, которые оказывают различное сопротивление току. Измеряется данная величина в омах.

Содержание:

1. Что такое электрическое сопротивление.
2. От каких величин зависит сопротивление.
3. Расчётное сопротивление грунта.

Что такое электрическое сопротивление

Электрическое сопротивление представляет собой физическую величину, которая характеризует свойства самого проводника не допускать прохождение электрического тока. Как определить величину сопротивления?  Выразить ее можно путём отношения напряжения на концах проводника к силе тока, которая протекает по нему.

Электрическое сопротивление проводника возникает в тот момент, когда по нему течёт электрический ток.

Стоит помнить, что чем больше сопротивление проводника, тем меньше он проводит через себя электрический ток, и наоборот.

От каких величин зависит сопротивление

Многие задаются вопросом, от каких величин зависит сопротивление? В первую очередь, сопротивление зависит от температурных показателей.

Электрическое сопротивление самого проводника прямо пропорционально его длине и обратно пропорционально сечению. Из этого можно сделать простой вывод: чем толще сечение провода, тем меньше его сопротивление.

Кроме этого, зависит оно и от материала, из которого был изготовлен проводник. К примеру, стальной провод имеет значительно большее сопротивление по сравнению с алюминиевым кабелем. А вот сопротивление последнего больше медного проводника.

Проводимость изоляции провода зависит от влажности воздуха, окружающего его, поэтому при колебаниях этой величины изменяется затухание.

Расчётное сопротивление грунта

При проектировании фундамента обязательным требованием является определение расчетного сопротивления грунта, которое приведено в СНиП 2.02.01-83 «Основания зданий и сооружений». По приведенным таблицам в строительных нормах и правилах осуществляется предварительный подбор формы и размеров самого фундамента.

Сопротивление заземлённого устройства определяется путём отношения напряжения на заземлителе к силе тока, которая проходит сквозь него в землю. Зависит сопротивление от удельной величины сопротивления самого грунта, в котором оно проложено, размеров, типа, расположения и количества электродов.

Если заземляющий объект планируется располагать в воде, то заземлитель необходимо прокладывать на дне в виде сетки. Она должна быть сварена из ленточной стали, с расстояниями между лентами в 10 -15 метров. Это позволить существенно снизить такую величину, как экранирование.

Измеряется сопротивление проводника при помощи специально предназначенного прибора – мегаомметра. Данный прибор может быть выполнен разной конфигурации. Также, он должен иметь соответствующий сертификат и быть исправным. Точность измерения мегаомметра зависит от ежегодного его контроль в органах Госстандарта. Данные приборы бывают:

• С ручным приводом, когда внутри мегаомметра располагается встроенный генератор.
• Электронного типа. Питание такого прибора осуществляется от аккумулятора.

Инженерный центр «ПрофЭнергия» имеет все необходимые инструменты для качественного проведения имерение удельного сопротивления грунта, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать измерение удельного сопротивления грунта или задать вопрос, звоните по телефону: +7 (495) 181-50-34.

energiatrend.ru

Электрическое сопротивление и проводимость

Дата публикации: 26 марта 2013.
Категория: Электротехника.

При замыкании электрической цепи, на зажимах которой имеется разность потенциалов, возникает электрический ток. Свободные электроны под влиянием электрических сил поля перемещаются вдоль проводника. В своем движении электроны наталкиваются на атомы проводника и отдают им запас своей кинетической энергии. Скорость движения электронов непрерывно изменяется: при столкновении электронов с атомами, молекулами и другими электронами она уменьшается, потом под действием электрического поля увеличивается и снова уменьшается при новом столкновении. В результате этого в проводнике устанавливается равномерное движение потока электронов со скоростью нескольких долей сантиметра в секунду. Следовательно, электроны, проходя по проводнику, всегда встречают с его стороны сопротивление своему движению. При прохождении электрического тока через проводник последний нагревается.

Электрическое сопротивление

Электрическим сопротивлением проводника, которое обозначается латинской буквой r, называется свойство тела или среды превращать электрическую энергию в тепловую при прохождении по нему электрического тока.

На схемах электрическое сопротивление обозначается так, как показано на рисунке 1, а.

Рисунок 1. Условное обозначение электрического сопротивления

Переменное электрическое сопротивление, служащее для изменения тока в цепи, называется реостатом. На схемах реостаты обозначаются как показано на рисунке 1, б. В общем виде реостат изготовляется из проволоки того или иного сопротивления, намотанной на изолирующем основании. Ползунок или рычаг реостата ставится в определенное положение, в результате чего в цепь вводится нужное сопротивление.

Длинный проводник малого поперечного сечения создает току большое сопротивление. Короткие проводники большого поперечного сечения оказывают току малое сопротивление.

Если взять два проводника из разного материала, но одинаковой длины и сечения, то проводники будут проводить ток по-разному. Это показывает, что сопротивление проводника зависит от материала самого проводника.

Температура проводника также оказывает влияние на его сопротивление. С повышением температуры сопротивление металлов увеличивается, а сопротивление жидкостей и угля уменьшается. Только некоторые специальные металлические сплавы (манганин, констаитан, никелин и другие) с увеличением температуры своего сопротивления почти не меняют.

Итак, мы видим, что электрическое сопротивление проводника зависит от: 1) длины проводника, 2) поперечного сечения проводника, 3) материала проводника, 4) температуры проводника.

За единицу сопротивления принят один Ом. Ом часто обозначается греческой прописной буквой Ω (омега). Поэтому вместо того чтобы писать «Сопротивление проводника равно 15 Ом», можно написать просто: r = 15 Ω.
1 000 Ом называется 1 килоом (1кОм, или 1кΩ),
1 000 000 Ом называется 1 мегаом (1мгОм, или 1МΩ).

При сравнении сопротивления проводников из различных материалов необходимо брать для каждого образца определенную длину и сечение. Тогда мы сможем судить о том, какой материал лучше или хуже проводит электрический ток.

Видео 1. Сопротивление проводников

Удельное электрическое сопротивление

Сопротивление в омах проводника длиной 1 м, сечением 1 мм² называется удельным сопротивлением и обозначается греческой буквой ρ (ро).

В таблице 1 даны удельные сопротивления некоторых проводников.

Таблица 1

Удельные сопротивления различных проводников

Материал проводника	Удельное сопротивление ρ в
Серебро Медь Алюминий Вольфрам Железо Свинец Никелин (сплав меди, никеля и цинка) Манганин (сплав меди, никеля и марганца) Константан (сплав меди, никеля и алюминия) Ртуть Нихром (сплав никеля, хрома, железа и марганца)	0,016 0,0175 0,03 0,05 0,13 0,2 0,42 0,43 0,5 0,94 1,1

Из таблицы видно, что железная проволока длиной 1 м и сечением 1 мм² обладает сопротивлением 0,13 Ом. Чтобы получить 1 Ом сопротивления нужно взять 7,7 м такой проволоки. Наименьшим удельным сопротивлением обладает серебро. 1 Ом сопротивления можно получить, если взять 62,5 м серебряной проволоки сечением 1 мм². Серебро – лучший проводник, но стоимость серебра исключает возможность его массового применения. После серебра в таблице идет медь: 1 м медной проволоки сечением 1 мм² обладает сопротивлением 0,0175 Ом. Чтобы получить сопротивление в 1 Ом, нужно взять 57 м такой проволоки.

Химически чистая, полученная путем рафинирования, медь нашла себе повсеместное применение в электротехнике для изготовления проводов, кабелей, обмоток электрических машин и аппаратов. Широко применяют также в качестве проводников алюминий и железо.

Сопротивление проводника можно определить по формуле:

где r – сопротивление проводника в омах; ρ – удельное сопротивление проводника; l – длина проводника в м; S – сечение проводника в мм².

Пример 1. Определить сопротивление 200 м железной проволоки сечением 5 мм².

Пример 2. Вычислить сопротивление 2 км алюминиевой проволоки сечением 2,5 мм².

Из формулы сопротивления легко можно определить длину, удельное сопротивление и сечение проводника.

Пример 3. Для радиоприемника необходимо намотать сопротивление в 30 Ом из никелиновой проволоки сечением 0,21 мм². Определить необходимую длину проволоки.

Пример 4. Определить сечение 20 м нихромовой проволоки, если сопротивление ее равно 25 Ом.

Пример 5. Проволока сечением 0,5 мм² и длиной 40 м имеет сопротивление 16 Ом. Определить материал проволоки.

Материал проводника характеризует его удельное сопротивление.

По таблице удельных сопротивлений находим, что таким сопротивлением обладает свинец.

Выше было указано, что сопротивление проводников зависит от температуры. Проделаем следующий опыт. Намотаем в виде спирали несколько метров тонкой металлической проволоки и включим эту спираль в цепь аккумулятора. Для измерения тока в цепь включаем амперметр. При нагревании спирали в пламени горелки можно заметить, что показания амперметра будут уменьшаться. Это показывает, что с нагревом сопротивление металлической проволоки увеличивается.

У некоторых металлов при нагревании на 100° сопротивление увеличивается на 40 – 50 %. Имеются сплавы, которые незначительно меняют свое сопротивление с нагревом. Некоторые специальные сплавы практически не меняют сопротивления при изменении температуры. Сопротивление металлических проводников при повышении температуры увеличивается, сопротивление электролитов (жидких проводников), угля и некоторых твердых веществ, наоборот, уменьшается.

Способность металлов менять свое сопротивление с изменением температуры используется для устройства термометров сопротивления. Такой термометр представляет собой платиновую проволоку, намотанную на слюдяной каркас. Помещая термометр, например, в печь и измеряя сопротивление платиновой проволоки до и после нагрева, можно определить температуру в печи.

Изменение сопротивления проводника при его нагревании, приходящееся на 1 Ом первоначального сопротивления и на 1° температуры, называется температурным коэффициентом сопротивления и обозначается буквой α.

Если при температуре t₀ сопротивление проводника равно r₀, а при температуре t равно r_t, то температурный коэффициент сопротивления

Примечание. Расчет по этой формуле можно производить лишь в определенном интервале температур (примерно до 200°C).

Приводим значения температурного коэффициента сопротивления α для некоторых металлов (таблица 2).

Таблица 2

Значения температурного коэффициента для некоторых металлов

Металл	α		Металл	α
Серебро Медь Железо Вольфрам Платина	0,0035 0,0040 0,0066 0,0045 0,0032		Ртуть Никелин Константан Нихром Манганин	0,0090 0,0003 0,000005 0,00016 0,00005

Из формулы температурного коэффициента сопротивления определим r_t:

r_t = r₀ [1 ± α (t – t₀)].

Пример 6. Определить сопротивление железной проволоки, нагретой до 200°C, если сопротивление ее при 0°C было 100 Ом.

r_t = r₀ [1 ± α (t – t₀)] = 100 (1 + 0,0066 × 200) = 232 Ом.

Пример 7. Термометр сопротивления, изготовленный из платиновой проволоки, в помещении с температурой 15°C имел сопротивление 20 Ом. Термометр поместили в печь и через некоторое время было измерено его сопротивление. Оно оказалось равным 29,6 Ом. Определить температуру в печи.

Электрическая проводимость

До сих пор мы рассматривали сопротивление проводника как препятствие, которое оказывает проводник электрическому току. Но все же ток по проводнику проходит. Следовательно, кроме сопротивления (препятствия), проводник обладает также способностью проводить электрический ток, то есть проводимостью.

Чем большим сопротивлением обладает проводник, тем меньшую он имеет проводимость, тем хуже он проводит электрический ток, и, наоборот, чем меньше сопротивление проводника, тем большей проводимостью он обладает, тем легче току пройти по проводнику. Поэтому сопротивление и проводимость проводника есть величины обратные.

Из математики известно, что число, обратное 5, есть 1/5 и, наоборот, число, обратное 1/7, есть 7. Следовательно, если сопротивление проводника обозначается буквой r, то проводимость определяется как 1/r. Обычно проводимость обозначается буквой g.

Электрическая проводимость измеряется в (1/Ом) или в сименсах.

Пример 8. Сопротивление проводника равно 20 Ом. Определить его проводимость.

Если r = 20 Ом, то

Пример 9. Проводимость проводника равна 0,1 (1/Ом). Определить его сопротивление,

Если g = 0,1 (1/Ом), то r = 1 / 0,1 = 10 (Ом)

Источник: Кузнецов М. И., «Основы электротехники» – 9-е издание, исправленное – Москва: Высшая школа, 1964 – 560с.

www.electromechanics.ru

Ответы@Mail.Ru: Отчего зависит сопротивление?

Все вещества по тому, как они проводят электрический ток, можно разделить на проводники, хорошо проводящие ток, изоляторы, вещества не проводящие ток, и полупроводники – «ни рыба, ни мясо» , проводят ток много хуже проводников, но лучше изоляторов. Их оценивают по сопротивлению, маленькому у проводников и огромному у изоляторов. Единица сопротивления в электротехнике – Ом. Теперь можно перейти к тому, с чего я по ошибке начал, к резисторам. Мы уже договорились, что разные вещества по-разному проводят электрический ток. Это касается и металлов. Хотя они все проводники, но одни металлы лучше проводят ток, другие хуже. Очень хорошо, например, проводят ток медь, серебро, золото. Хуже алюминий. Еще хуже сплавы металлов, как нихром, манганин, константан. Отчего зависит сопротивление проводника? От вещества, из которого он сделан, от толщины проводника и от длины проводника. Если у вас есть мультиметр и медные провода одинаковой длины, но разного диаметра, вы можете измерить их сопротивление (провода лучше взять достаточно длинные) . Если у вас найдется проводник из нихрома (от перегоревшей спирали старого нагревательного прибора) такой же длины, вы непременно заметите разницу. Есть еще одно обстоятельство, влияющее на сопротивление проводника, это температура. При нагревании сопротивление проводника увеличивается, потому что при нагревании электроны бродяги становятся еще энергичнее в своем хаотическом движении и их труднее заставить двигаться направленно. Убедиться в том, что при нагревании сопротивление увеличивается, можно подключив к мультиметру в режиме измерения сопротивления резистор, и нагреть вывод резистора паяльником. Если интересно, можете попробовать, только аккуратно, чтобы не испортить свой прибор. И не забывайте об этом, когда, особенно в измерительных цепях, пытаетесь получить нужную величину сопротивления, подпаивая к одному резистору другой. Обязательно дайте остыть резисторам прежде, чем оценивать результат. Резисторы для нужд электроники изготавливают по разным технологиям и из разных материалов так, что величина их сопротивления колеблется от долей ома до десятков миллионов ом (мегаом) . Сопротивление в электрической цепи может быть вредно, так получается в силовых цепях, но может быть полезно при разного рода манипуляциях с электричеством. Самое простое полезное действие электрического тока – нагрев. При протекании электрического тока по проводнику, оказывающему сопротивление, проводник нагревается. В обогревателе, где используется сопротивление, изготовленное из нихрома, такой резистор нагревается до красна. А в электрической лампочке резистор (спираль лампочки накаливания) раскаляется до бела. И в том, и другом случае сопротивление мы используем для превращения электрического тока в полезные для нас тепло и свет.

От электропроводности, сечения, температуры проводника, времени суток, наличия пива в холодильнике.. . Если расскажешь всем, что такое ЭЛЕКТРИЧЕСТВО, тебе назавтра дадут Шнобелевскую премию…

В металлах сопротивление зависит от начичия дефектов кристаллической решётки, примесей, температуры. и удельного сопротивления.

touch.otvet.mail.ru

Основные характеристики проводников

Дата публикации: 14 января 2015.
Категория: Электротехника.

Основными характеристиками проводниковых материалов являются:

1. Удельное электрическое сопротивление;
2. Температурный коэффициент сопротивления;
3. Теплопроводность;
4. Контактная разность потенциалов и термоэлектродвижущая сила;
5. Временное сопротивление разрыву и относительное удлинение при растяжении.

Удельное электрическое сопротивление

ρ – величина, характеризующая способность материала оказывать сопротивление электрическому току. Удельное сопротивление выражается формулой:

Для длинных проводников (проводов, шнуров, жил кабелей, шин) длину проводника l обычно выражают в метрах, площадь поперечного сечения S – в мм², сопротивление проводника r – в Ом, тогда размерность удельного сопротивления

Данные удельных сопротивлений различных металлических проводников приведены в статье «Электрическое сопротивление и проводимость».

Температурный коэффициент сопротивления

α – величина, характеризующая изменение сопротивления проводника в зависимости от температуры.
Средняя величина температурного коэффициента сопротивления в интервале температур t₂° — t₁° может быть найдена по формуле:

Данные температурных коэффициентов сопротивления различных проводниковых материалов приведены ниже в таблице.

Значение температурных коэффициентов сопротивления металлов

Наименование металла	Температурный коэффициент сопротивления, 1/°С
Алюминий Альдрей Бронза Вольфрам Золото Латунь Медь Молибден Никель Олово Платина Ртуть Сталь Серебро Свинец Цинк Чугун	0,00403 – 0,00429 0,0036 – 0,0038 0,004 0,004 – 0,005 0,0036 0,002 0,004 0,0047 – 0,005 0,006 0,0043 – 0,0044 0,0025 – 0,0039 0,009 0,0057 – 0,006 0,0034 – 0,0036 0,0038 – 0,004 0,0039 – 0,0041 0,0009 – 0,001

Теплопроводность

λ – величина, характеризующая количество тепла, проходящее в единицу времени через слой вещества. Размерность теплопроводности

Теплопроводность имеет большое значение при тепловых расчетах машин, аппаратов, кабелей и других электротехнических устройств.

Значение теплопроводности λ для некоторых материалов

Серебро Медь Алюминий Латунь Железо, сталь Бронза Бетон Кирпич Стекло Асбест Дерево Пробка

350 – 360 340 180 – 200 90 – 100 40 – 50 30 – 40 0,7 – 1,2 0,5 – 1,2 0,6 – 0,9 0,13 – 0,18 0,1 – 0,15 0,04 – 0,08

Из приведенных данных видно, что наибольшей теплопроводностью обладают металлы. У неметаллических материалов теплопроводность значительно ниже. Она достигает особенно низких значений у пористых материалов, которые применяю специально для тепловой изоляции. Согласно электронной теории высокая теплопроводность металлов обусловлена теми же электронами проводимости, что и электропроводность.

Контактная разность потенциалов и термоэлектродвижущая сила

Как было указано в статье «Металлические проводники», положительные ионы металла расположены в узлах кристаллической решетки, образующей как бы ее каркас. Свободные электроны заполняют решетку наподобие газа, который называют иногда «электронным газом». Давление электронного газа в металле пропорционально абсолютной температуре и числу свободных электронов в единице объема, которое зависит от свойств металла. При соприкосновении двух разнородных металлов в месте соприкосновения происходит выравнивание давления электронного газа. В результате диффузии электронов металл, у которого число электронов уменьшается, заряжается положительно, а металл, у которого число электронов увеличивается, заряжается отрицательно. В месте контакта возникает разность потенциалов. Эта разность пропорциональна разности температур металлов и зависит от их вида. В замкнутой цепи возникает термоэлектрический ток. Электродвижущая сила (ЭДС), которая создает этот ток, называется термоэлектродвижущей силой (термо-ЭДС).

Явление контактной разности потенциалов применяется в технике для измерения температуры при помощи термопар. При измерении малых токов и напряжений в цепи в местах соединения различных металлов может возникнуть большая разность потенциалов, которая будет искажать результаты измерений. В этом случае необходимо подобрать материалы так, чтобы точность измерений была высокой.

Временное сопротивление разрыву и относительное удлинение при растяжении

При выборе проводов, помимо сечения, материала проводов, изоляции необходимо учитывать их механическую прочность. Особенно это касается проводов воздушных линий электропередач. Провода испытывают растяжение. Под действием силы, приложенной к материалу, последний удлиняется. Если обозначить первоначальную длину l₁, а конечную длину l₂, то разность l₁ – l₂ = Δl будет абсолютным удлинением.

Отношение

называется относительным удлинением.

Сила, производящая разрыв материала, называется разрушающей нагрузкой, а отношение этой нагрузки к площади поперечного сечения материала в момент разрушения называется временным сопротивлением на разрыв и обозначается

Данные временных сопротивлений на разрыв для различных материалов приведены ниже.

Значение предела прочности на разрыв для различных металлов

Наименование металла	Предел прочности на разрыв, кг/мм²
Алюминий Альдрей Бронза Вольфрам Золото Латунь Медь Молибден Никель Олово Платина Ртуть Сталь Серебро Свинец Цинк Чугун	8 – 25 30 – 38 31 – 135 100 – 300 – 30 – 70 27 – 44,9 80 – 250 40 – 70 2 – 5 15 – 35 – 70 – 75 15 – 30 0,95 – 2,0 14 – 29 12 – 32

Источник: Кузнецов М. И., «Основы электротехники» — 9-е издание, исправленное — Москва: Высшая школа, 1964 — 560с.

www.electromechanics.ru
