Описание центрального замка и его блока, инструкция по установке своими руками
22.09.20226 710 4 5 Система безопасности
Автор:Иван Баранов
Многие автомобили сегодня оборудуются центральными замками, позволяющими повысить удобство и эффективность защиты транспортного средства. Но не каждому автолюбителю известно устройство и принцип функционирования такой системы. Где находится блок управления, надежно ли можно защитить свой автомобиль центральным замком, как установить устройство — об этом читайте далее.
Содержание
- 1 Характеристика центрального замка
- 1.1 Принцип работы
- 1.2 Особенности
- 1.3 Устройство
- 2 Пособие по установке
- 3 Видео «Монтаж ЦЗ на примере автомобиля Деу Сенс»
[ Раскрыть]
[ Скрыть]
Характеристика центрального замка
Принцип работы

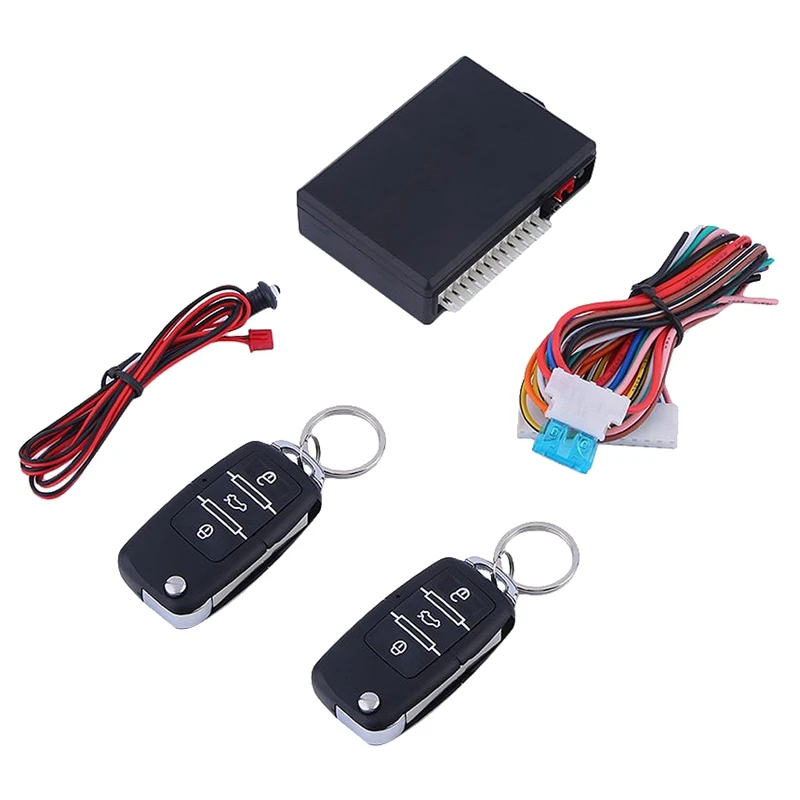

Центральный замок в разобранном видеЦентральный замок с дистанционным управлением — это не компонент транспортного средства, а общее название схемы элементов устройства блокировки замков машины.
Основным предназначением такой схемы является открывание и закрывание дверей в определенный момент. В зависимости от системы, центральный замок также может закрывать крышку бензобака. Примечательно, что блок управления центральным замком с пультом ДУ может включаться как при включенном, так и при выключенном двигателе.
Что касается принципа работы, то он состоит в следующем. Когда водитель поворачивает ключ в двери авто, запускается микропереключатель, который отвечает за защиту. Импульс от этого элемента системы передается на блок, а от него — на остальные компоненты устройства. Когда импульс попадает на блок, все исполнительные компоненты начинают работать, в результате чего осуществляется полная блокировка или разблокирование дверей. Следует отметить, что импульс, который поступает от переключателя на блок, не дает приводу включиться повторно (автор видео — Китай ruS).
Но при необходимости осуществить полную блокировку дверей автомобиля можно и бесконтактным методом.
Чтобы сделать это, достаточно воспользоваться пультом ДУ — на нем находится специальная кнопка, которая передает необходимый импульс на антенну. Таким образом, блок центрального замка передает аналогичную команду исполнительным элементам для блокирования или разблокирования дверей. Если правильно подключить систему, то механизмы блокировки могут активировать узлы, отвечающие за автоматическое поднятие стекол.
Если транспортное средство попадает в ДТП, то блокировка устройства деактивируется в автоматическом режиме. В этом случае в работу включается так называемый пассивный блок, обеспечивающий полное открытие дверей при необходимости. Но если в результате аварии произошел сбой в функционировании одного из элементов, ЦЗ может попросту не сработать.
Особенности
После установки и подключения ЦЗ на авто вы сможете значительно упростить процедуру закрытия и открытия дверей. Все без исключения центральные замки являются универсальными устройствами, соответственно, проблем с выбором необходимого варианта у вас не возникнет.
В стандартном комплекте находится основной модуль управления, непосредственно сам замок, а также электропривод для установки и подключения. Следует отметить, что любой ЦЗ всегда работать как от ключа, так и пульта ДУ, совместить такое устройство с сигнализацией — не проблема. Что касается пульта ДУ, то, как правило, после установки и подключения он может передавать сигнал на расстоянии не более 10 метров.
Для обеспечения большего комфорта при эксплуатации автомобиля модуль системы может быть дополнительно оснащен активатором. Активатор — это устройство для закрытия двери багажного отделения. Благодаря активатору открывать и закрывать пятую дверь будет еще удобнее. Как и в случае с обычным ЦЗ, активатор работает как от пульта, так и от ключа. Одной из особенностей такой системы является возможность кодировки тех или иных функций. К примеру, вы можете запрограммировать активатор или ЦЗ на то, чтобы эти элементы автоматически включались, если скорость транспортного средства превысит 80 км/ч.
Устройство
Что касается устройства системы с активатором и пультом ДУ, то основными ее составляющими являются исполнительные компоненты (актуаторы), входные регуляторы, а также непосредственно сам блок. В качестве входных регуляторов используются концевики (концевые выключатели), а также переключатели самой системы. Основным предназначением концевика является фиксирование настоящего положения двери авто, а также дальнейшая передача импульса на ЦБ (автор видео — Простые штуки).
Переключатели предназначены для выявления настоящего положения компонентов конструкции системы с активатором и пультом ДУ. На самом кулачке ЦЗ находится еще два переключателя, один из которых выполняет блокировку, а второй, соответственно, разблокирование. В системе есть еще два переключателя — они предназначены для запоминания положения ЦЗ. Последний переключатель устанавливается на фиксирующем компоненте положения рычажного устройства — он позволяет определить состояние двери.
Переключатели передают импульсы на ЭБУ, впоследствии они поступают на центральный модуль. Что касается такого компонента, как актуатор, то по сути это обычный электромотор постоянного тока, напрямую связанный с простым по своей конструкции редуктором. Помимо этих компонентов, в системе может использоваться и пневматический привод, но это более актуально для старых автомобилей Мерседес и Фольксваген.
Пособие по установке
Как осуществляется установка и подключение ЦЗ с активатором и пультом ДУ своими руками:
- В первую очередь, отключается аккумуляторная батарея, после чего демонтируется облицовка с дверей. Снимите всю обшивку, в том числе все винты и фиксаторы. Также необходимо раскрутить облицовочную панель под рулем.
- Далее, вам необходимо определиться с местом, где будет вмонтировано устройство. По мнению многих специалистов, наиболее оптимальным вариантом будет монтаж ЦЗ в левом нижнем углу, поскольку даже когда стекло будет опускаться, оно никак не повлияет на работу ЦЗ.

- Следующим этапом установки системы с активатором и пультом ДУ будет монтаж активаторов замка. Все эти активаторы монтируются в соответствующие отверстия в каждой двери. Если отверстий нет, то их необходимо будет просверлить своими силами. Активаторы фиксируются саморезами.
- Далее, нужно подсоединить активатор к тяге замка. В этом случае наиболее важным моментом является совмещение центра хода тяг. После этих действий от активаторов необходимо поставить фиксирующие элементы на тяги ручного блока. Непосредственно после подключения следует сразу же проверить, работоспособна ли цепь.
- Затем следует уложить проводку. Та цепь, которая идет от активаторов, должна быть надежно зафиксирована, для этого используйте хомуты. Монтаж хомутов не нужно осуществлять в нижней части дверцы, поскольку там зачастую собирается влага. Чтобы все сделать правильно, более оптимально будет приобрести специальную гофру или резиновый патрубок, который защитит проводку от воздействия внешней среды и изгибов.

- Следующим этапом будет демонтаж контрольного щитка (приборки), вам необходимо найти место, где проходит проводка, обычно он за вещевым ящиком. Вам необходимо подсоединить приводы активатора, после чего заизолировать их и проложить. Полученную цепь необходимо уложить под контрольным щитком, а также вещевым ящиком.
- Теперь в стойку необходимо вмонтировать проходную трубку.
- Затем к разъему нужно подключить предохранитель, после чего подсоединить его к блоку ЦЗ. В конечном итоге центральную консоль необходимо будет собрать.
- Далее, осуществляется подсоединение провода от системы с ДУ к транспортному средству. Минусовой выход подключается к кузову автомобиля, а плюс — непосредственно к предохранителю.
- Когда все этапы подключения завершены, остается проверить работоспособность. Для этого подключите АКБ и проверьте, как закрываются все двери. Также не лишним будет проверить и проводку. Если все работает нормально, собирайте обшивку и прочие элементы салона в обратной последовательности.

Видео «Монтаж ЦЗ на примере автомобиля Деу Сенс»
Подробное описание процесса монтажа центрального замка на автомобиль Деу Сенс представлено ниже (автор видео — Леша Мастер).
Загрузка …
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.00%)
Нет

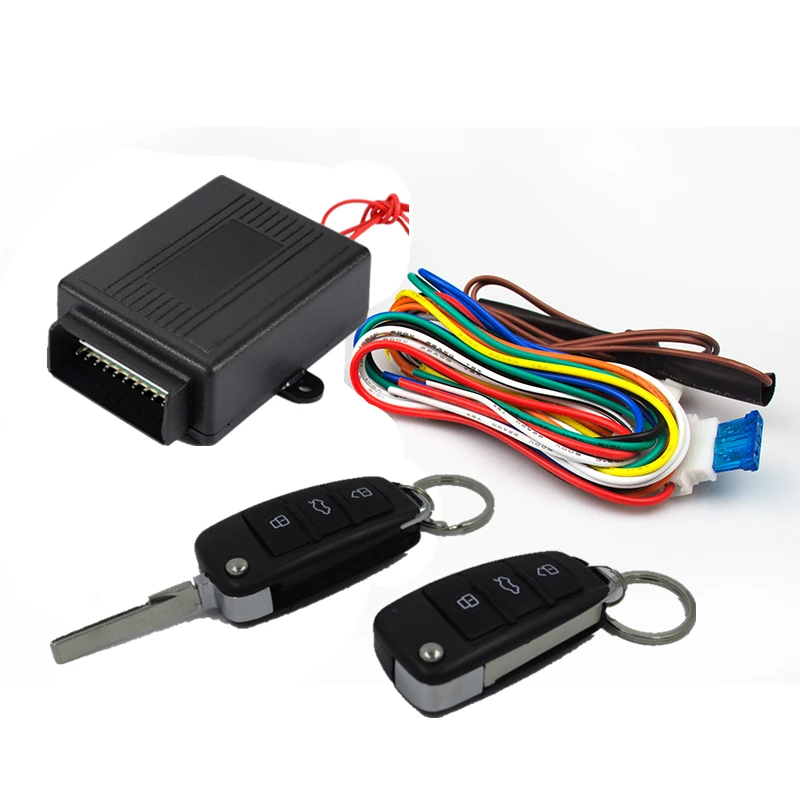

Центральный замок с дистанционным управлением
Центральный замок с дистанционным управлением является электронно-механической системой, отвечающей за замыкание и отмыкание всех дверей автомобиля, в том числе багажника и крышки топливного бака. Помимо функции одновременного разблокирования всех дверей, в работе устройства предусмотрена еще и децентрализованная система, которая позволяет осуществлять открывание и закрывание только тех дверей автомобиля, которые нужны в конкретный момент.
Как работает центральный замок с дистанционным управлением?
В комплектации абсолютно всех систем замыкания предусмотрен центральный замок с дистанционным управлением. Он включает несколько обязательных элементов, а именно специальные механизмы, принимающие и реагирующие на сигнал; блок управления ЦЗ; датчик выхода.
Намного удобнее, когда система оснащена общим блоком управления, отвечающим за каждую отдельную дверь. Блок дистанционного управления центральным замком получает сигнал с пульта ДУ, обрабатывает его и производит открытие дверей. Датчик входа, состоящий из выключателей, встроенных в дверях, микропереключателей и механизмов, передает информацию на главный блок управления через блок для разных дверей и элементов замка, а тот, в свою очередь, подает сигнал, превращающий действие исполнительных устройств (актуаторов) в электросигнал механического движения. В случае несрабатывания конечного выключателя владелец автомобиля не сможет выполнить какие-либо действия с дверьми.
Функции механизмов
За работу актуаторов отвечают электродвигатель постоянного тока и малый редуктор. Для изготовления редукторов обычно используется прочнейшая пластмасса. Сигнал, поступающий с главного блока управления, приводит в действие двигатель, а редуктор заставляет включаться в работу элементы замка. В основе работы данной системы управления заложен следующий принцип: в ключе (брелоке) встроен микропередатчик, от которого поступает сигнал на главный блок, оснащенный радиоантенной. Центральный замок с дистанционным управлением способен взаимодействовать с брелоком на расстоянии, составляющем в среднем до 15 метров. После того как сигнал о намеренном действии будет определен, главный блок передает специальный сигнал на блоки, отвечающие за открывание/закрывание каждой двери, после чего включается механизм.

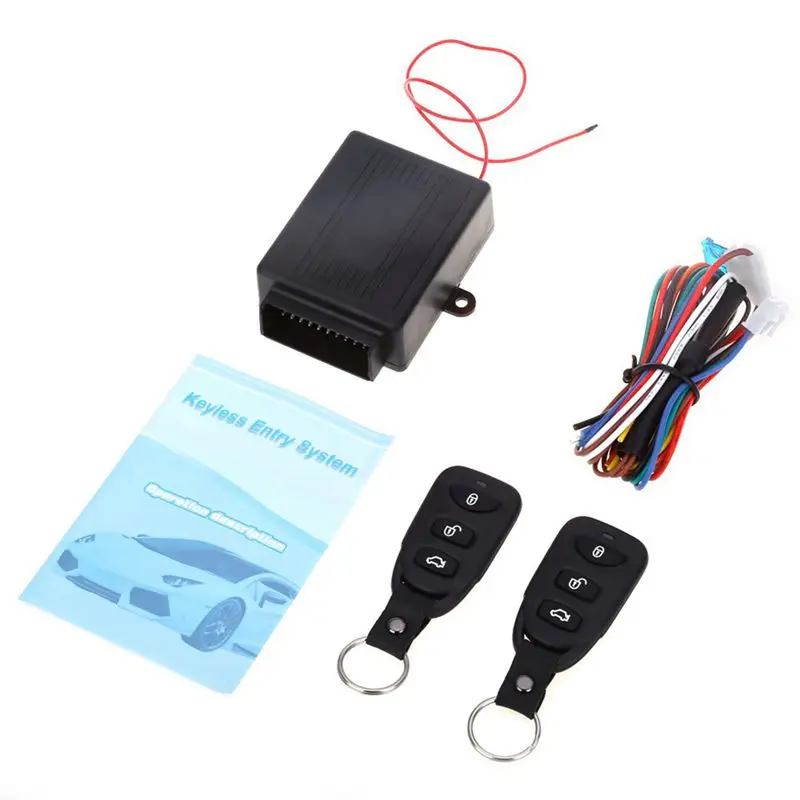

Система дистанционного управления центральным замком
Дистанционное открывание/закрывание разных дверей осуществляется после нажатия специальной кнопки, расположенной на ключе или брелоке.
После срабатывания функции замыкания дверей включаются исполнительные устройства (актуаторы), которые и завершают указанный процесс. Одновременно с тем, как центральный замок с дистанционным управлением замыкает все двери, включается блокировка и запускается система сигнализации. Система противоугонной сигнализации располагает обратной связью с пультом ДУ, который сможет просигнализировать автовладельца о попытке несанкционированного вскрытия автомобиля. Однако следует учитывать, что радиус оповещения небольшой.
BENE 322 Центральный замок с дистанционным управлением
- Безопасность автомобиля
- Системы безопасности и комфорта
- Центральный замок
Навигация
| BENE 322
Универсальный CDL с дистанционным управлением для 4 дверей.
2 ведущих, 2 ведомых привода.
Показать цену
Войти
Создать учетную запись (только для клиентов B2B)

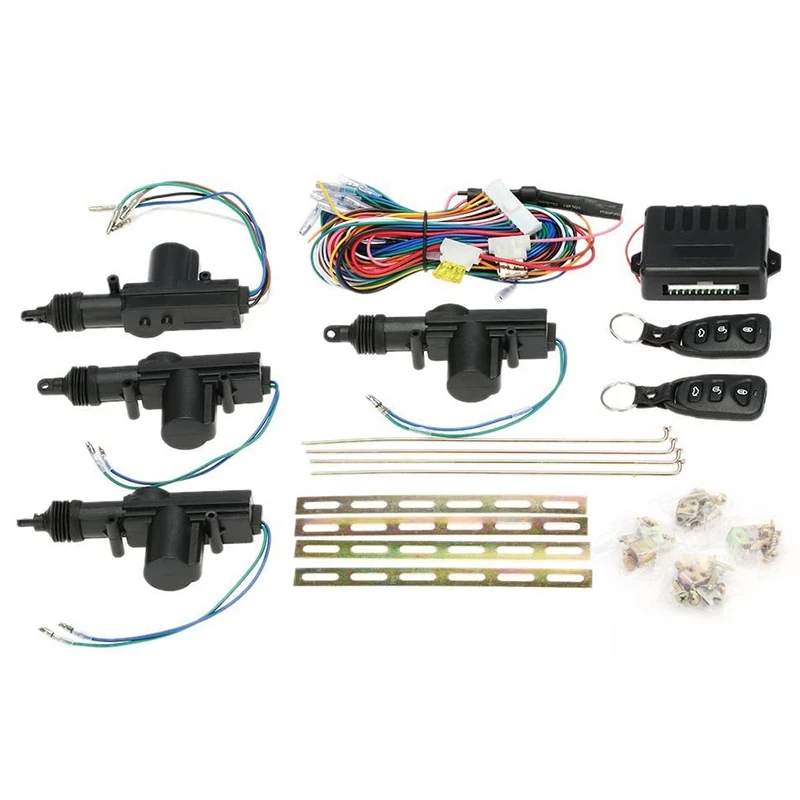

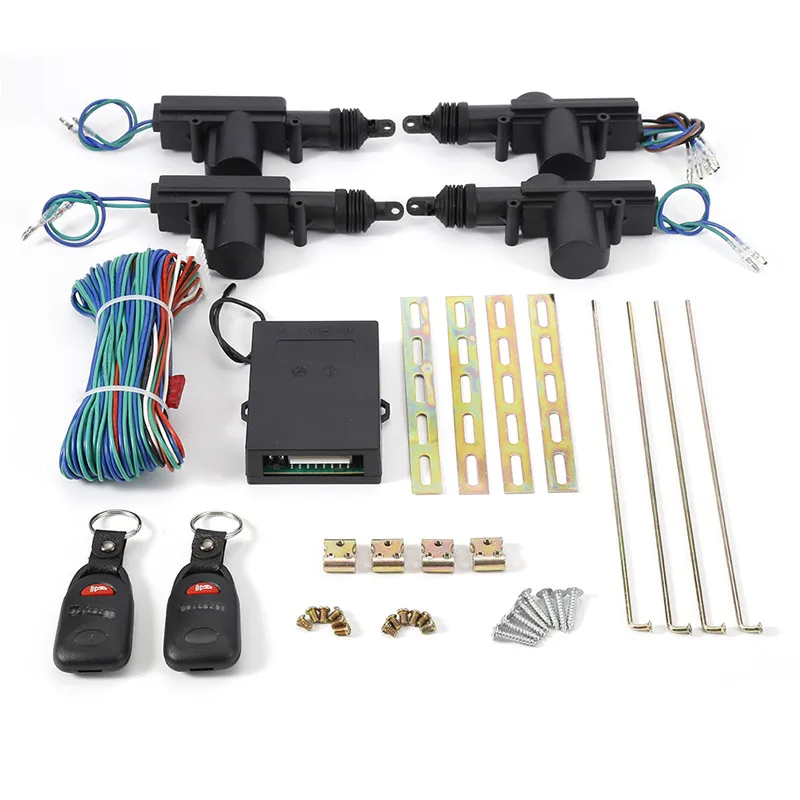

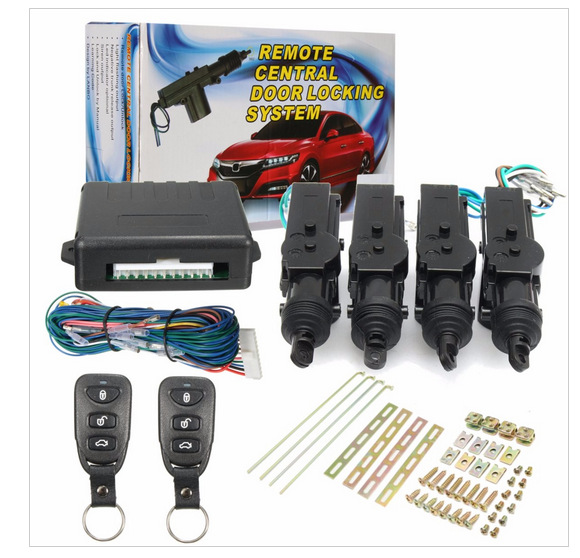

Универсальный комплект центрального замка BENE для 4 дверей с дистанционным управлением.
Приводы
- 5 проводов: 2 шт.
- 2 провода: 2 шт.
- Сила толчки/тяга: 3 кг
- Вращающаяся головка: Да
- Подъемник: 15 мм
- Male Bullet Connectors
- 3
- 3
- 3. Время блокировки/разблокировки: 0,5 — 0,6 сек.
Пульты дистанционного управления
- Количество пультов: 2 шт.

- Максимальное количество программируемых пультов: 4 шт.
- Блокировка/разблокировка зажиганием: да
- Выход для габаритных огней: да
- Выход для багажника: транзистор (-250 мА)
- Время открытия багажника: 0,5 — 0,6 сек.
- Установочный материал: да
- Зажимы: Да
- Стержни: 4 шт.
- Основной блок: Да
- Жгут: Да
Технические параметры
- Оперативная температура: -20 ° — 80 ° C
- . В
- Потребление: <20 мА
Параметры
Тип продукта Системы бесключевого доступа, Центральные замки, Центральные замки Производитель БЕНЕ Масса 1,156 кг Нужна помощь?
Наш персонал службы технической поддержки готов помочь нашим клиентам.
По телефону, по электронной почте или в мессенджерах в рабочие дни с 8:00 до 16:30Техническая поддержка
