Что такое Airbag в автомобиле?

Airbag (англ. воздушная подушка) — один из элементов пассивной системы безопасности автомобилей, более известная как «Подушка безопасности» .

Состоит из:

  • Датчик удара
  • Блок управления
  • Основной модуль (оболочка, пиропатрон)

Принцип работы:

Датчик удара фиксирует столкновения критической силы и активирует пиропатрон, который выстреливает и наполняет эластичную оболочку специальным газом или воздухом.

Подушка устремляется к водителю со скоростью 300 км/ч, предотвращая удар головой о руль или панель автомобиля.

Срабатывание водительского Airbag (скорость полного развертывания 0.03 сек.)

Разновидности:

Подушки безопасности можно классифицировать по типу расположения и «зоны ответственности».

1) Фронтальные (расположены внутри рулевого колеса (для водителя) и в панели над бордачком — для пассажира на переднем сидении). К ним также относятся подушки для защиты ног, которые расположены под рулевой колонкой и под бардачком.

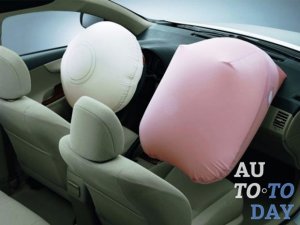

Фронтальные аirbag

2) Боковые: подушки пассажиров на заднем сидении (в спинках передних сидений). Боковые подушки или шторки безопасности для защиты от бокового удара — могут покрывать локальную часть салона или раскрываться на всю ширину боковых стекол, предотвращая удар головой и туловища.

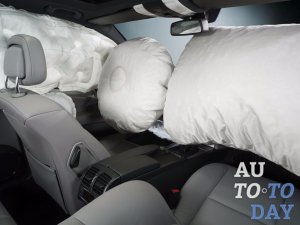

Боковые и фронтальные подушки безопасности

Техника безопасности:

Несмотря на то, что Airbag предназначен для сохранения жизни пассажиров и водителя автомобиля. Нередки случаи гибели людей после столкновения с самой подушкой, а не в результате непосредственно самой автокатастрофы. Виной тому — халатность. В редких случаях — дефект или несовершенство конструкции.

  1. Первое и самое важное — при установке детского кресла на переднее сиденье подушку безопасности переднего пассажира необходимо отключить. Сила удара фронтальной Airbag не рассчитана на контакт с хрупким детским организмом. Это может привести к гибели или инвалидности ребенка.
  2. Угол и скорость вылета подушки установлена с учетом того, что пассажир или водитель пристегнуты ремнями безопасности. При аварии, вас выдернет из сидения и вы встретите удар подушки на противоходе (300 км/ч + ваша скорость смешения).  Сила удара может оказаться сильнее и травматические, нежели удар о переднюю панель авто. Ситуацию усугубит неверный угол «встречи» подушки. Еще одна причина не быть безответственным и всегда пристегиваться во время езды.
  3. Расстояние от центра рулевого колеса до вашей груди должно составлять не менее 25 см.
  4. Если вы любите держать во рту шариковую ручку или курить трубку за рулем — от этой привычки лучше отказаться. Причины очевидны.
  5. Если вы попали в аварию с зажатием в салоне — обязательно предупредите приехавших спасателей или добровольцев о необходимости отключить подушки (если они не выстрелили или выстрелили не все) перед началом извлечения. Это можно сделать, сбросив клемы с аккумулятора, и обесточив электронику машины.

Желаю вам никогда не узнать о работе этой системы на практике. Успехов на дороге.

suvcar.ru

Airbag: что это такое

Подушки безопасности, которыми оснащаются автомобили, выступают в роли элементов, предоставляющих защиту как для водителя, так и для пассажиров

. Ими обязаны оснащаться все современные легковые автомобили. Комплексная защита водителя и пассажиров транспортных средств включает в себя не только airbag, но и ремни безопасности.

В зависимости от того какая комплектация автомобиля и его оснащение, а также конструктивные особенности, эйрбэги зачастую располагаются в рулевой колонке для водителя, и в панели приборов для пассажира переднего сидения. Эти подушки называются фронтальными и степень их заполнения газом может быть различной. Это зависит от аварийного импульса, посылаемого ЭБУ автомобиля при ДТП.

Основной функцией фронтальных подушек безопасности является защита находящихся впереди людей -водителя и пассажира от травматизма предметами передней панели и лобового стекла автомобиля в результате происшествия ДТП.

О том, что такое airbag и какие ещё подушки безопасности бывают, Вы узнаете далее, прочитав этот материал.

Что такое подушка безопасности?

Конструкция подушки безопасности, как отдельного элемента автомобиля, является блоком, с объединёнными в нём несколькими элементами: подушки, газового генератора и датчика столкновения, который
связан напрямую с электронным блоком управления автомобиля
. Как правило, легковые автомобили оснащаются эйрбэгами в количестве от 2 до 6. Эти подушки езопасности имеют различный объём. Водительские защитные элементы варьируются в объёме от 60 до 80 литров, а пассажирские уже до 130 литров.

Система безопасности срабатывает моментально при получении сигнала от датчиков и подушка безопасности, полностью наполненная газом, раскрывается за доли секунды, а именно за 35-40 миллисекунд. Во время раскрывания, эйрбэг мчится на встречу водителю или переднему пассажиру соскоростью близкой к 400 км/ч, что чревато серъёзным травматизмом при возникновении преждевременного контакта, который возникает в тех случаях, если ремень безопасности не пристёгнут. Если Вы собираетесь закреплять на переднем сиденье детское кресло, то подушку безопасности лучше отключить.

Как это работает?

Система подушек безопасности состоит из трёх главных компонентов:

- блок подушки безопасности;

- датчики, определяющие удар и связанные с ЭБУ;

- диагностический блок.

Как Вам уже известно, некоторые системы безопасности оснащены переключателем, который предназначен для отключения эйрбэгов в необходимых случаях. Блок подушки безопасности включает в себя баллон с газовым наполнителем и подушку из лёгкого, но прочного нейлона. В готовом состоянии подушка безопасности водителя по размерам напоминает большой надувной пляжный мяч. А вот эйрбэг пассажира больше раза в два-три. Это обусловлено расстоянием, на котором находится приборная панель от пассажира.

Датчики, оповещающие ЭБУ о случившемся ударе, располагаются как снаружи автомобиля, так и в его салоне. Автомобили, в зависимости от класса и комплектации, оснащаются как одним, так и несколькими датчиками безопасности. Датчики способны измерять степень замедления автомобиля. Это нужно для того, чтобы подушки не сработали при экстренном торможении или при езде на неровной местности.

Диагностический блок контролирует исправность систем подушек безопасности. Активация его происходит в момент включения автомобильного зажигания. В случае обнаружения неисправности, загорается соответствующий индикатор, оповещающий о том, автомобиль необходимо транспортировать в специализированный центр, который занимается диагностикой и обслуживанием систем эйрбэгов.

Первые автомобили, которые оснащались системой подушек безопасности, укомплектовывались лишь водительской. Но начиная с середины 90-ых вошло уже в обычную практику и использование пассажирских подушек безопасности.

Защита детей

Внимание! Подушка безопасности может нанести серьёзные или даже не совместимые с жизнью раны не пристёгнутому ребёнку, если он был не пристёгнут во время ДТП или выброшен вперёд под действием силы вынужденного торможения. Специалисты огласили следующие необходимые условия для обеспечения должной безопасности ребёнка в автомобиле:

- дети обязаны перевозиться на заднем сиденье в соответствующем возрасту и правильно закреплённом кресле;

- дети возрастом до одного года и весом до 10 килограмм ни в коем случае не должны транспортироваться на переднем сиденье со включенным эйрбэгом;

- если же ребёнок старше одного года, так случилось, должен ехать спереди, то его место должно быть оборудовано соответствующим креслом, направленном по направлению движения, и отодвинутом максимально далеко от приборной панели. Ребёнок должен быть пристёгнут всеми, предусмотренными креслом, ремнями.

История разработки и внедрения

Ещё в 1940-ых годах чем-то похожим на подушки безопасности оснащались самолёты. А первые патенты на эти изобретения были оформлены уже в 50-ые годы прошлого века. Изобретатель из Америки Аллен Брид стал создателем компонента, который явился ключевым для использования эйрбэгов в автомобилях. Это был шариковый сенсор, определяющий момент столкновения. Это изобретение было представлено компании "Крайслер" в 1967 году. Эта новинка произвела фурор среди американских автолюбителей, которые не сильно пользовались ремнями безопасности, благодаря своей компактности и непринуждённости.

В 1971 году компанией Форд была выпущена экспериментальная серия автомобилей Ford Taunus 20M P7B, которые оснащались фронтальными подушками безопасности водительского места.

Первым серийным автомобилем с фронтальной подушкой безопасности стал "Олдсмобиль Торонадо" 1973 модельного года. А год спустя автомобили концернов Бьюик, Олдсмобиль и Кадиллак опционно оснащались уже двумя фронтальными эйрбэгами. Но как ни странно эти устройства на рынке не прижились.

В 1983 году "Мерседес-Бенц" опционально оснащали подушкой безопасности свои модели W126. Система, которую представила компания, в случае аварии сначала затягиваются ремни, прижимая водителя к креслу, а затем уже и появлялась подушка. Это был первый шаг к взаимодействию подушек и ремней безопасности. Эра позиционирования их как взаимозаменяющих элементов канула в лету.

Новую популярность подушки безопасности обрели в 80-ые. А в 90-ые компания «Autoliv», запатентовала боковой эйрбэг, который вскоре стал оснащением автомобилей тех годов. В 2006 году компания Хонда оснастила свой турер «Золотое Крыло» (Gold Wing) системой подушек безопасности. Она стала первой маркой, оснастившей эйрбэгом мотоцикл.

Виды подушек безопасности

В современных автомобилях можно выделить

три вида эйрбэгов:

- фронтальные подушки, которые монтируются в рулевое колесо и в панель приборов. Они предназначаются для обеспечения безопасности верхней части тела как водителя, так и пассажира: голова и грудная клетка.

- боковыми подушками безопасности оснащаются спинки кресел, подголовники и места над дверными проёмами. Эта группа подушек безопасности обеспечивает дополнительную фронтальным защиту области таза и брюшины в случае возникновения ДТП.

- напольные эйрбэги устанавливаются или в нижнюю часть приборной панели, или в пол.

Они защищают коленные суставы и ступни от возможных поражений.

Плюсы и минусы

- Подушки безопасности в отличии от своих «собратьев» ремней, которые можно и забыть пристегнуть или просто проигнорировать, регулировать их под себя и терпеть неудобства, не создают дискомфорта и абсолютно невидимы как для пассажиров, так и всех окружающих. - Так же подушки безопасности призваны защитить большую площадь от возможных повреждений чем ремни, которые просто ограждают водителя и пассажиров от ненужного перемещения по салону во время аварии.

Наряду с положительными сторонами балансируют и отрицательные:

- Заполняясь газом, подушка издаёт сильный шум.

- Известные подушки безопасности малоэффективны при переворотах автомобиля.

- Постоянное нахождение в тонусе опасения из-за возможности ложного срабатывания.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Что такое аирбаг на авто

Система подушек безопасности – одна из самых важных частей безопасности вашего автомобиля. При ее правильном срабатывании можно гарантировать, что вы и ваши пассажиры не пострадаете после удара, который мог бы причинить серьезную травму или смерть. Использование Airbag спасло тысячи жизней на протяжении многих лет. Но какое устройство и принцип работы подушек безопасности? Эта система чрезвычайно сложна и должна активироваться в течение миллисекунд после аварии, чтобы обеспечить защиту водителя и пассажиров.

Что такое подушки безопасности?

Подушки безопасности (Airbag) — это эластичные ткани или другие материалы, которые плотно упакованы в разных местах вашего автомобиля. В большинстве автомобилей есть подушки безопасности на передней приборной панели, а у многих автомобилей и вдоль боковой части автомобиля. Эти мешки сжимаются и хранятся в небольшой области. Когда происходит авария, они обеспечивают систему амортизации для людей в машине, которая поможет не вылететь наружу в случае аварии. Хотя это не всегда спасёт вас от серьезных травм или смерти, во многих случаях амортизация пассажиров может оказаться весьма целесообразной.

Как они работают?

  • Каждая отдельная подушка безопасности сдувается и упаковывается в отсек, расположенный в приборной панели, рулевом колесе, сиденье или в другом месте.
  • Передний Airbag включает в себя большой нейлоновый мешок, который накачивается и быстро сдувается в случае серьезного лобового столкновения.
  • Срабатывание подушки безопасности контролируется датчиками, которые обнаруживают возникновение и серьезность аварии. Когда контроллер определяет, что Airbag должен быть развёрнут, система запускает блок инфлятора, он в свою очередь сжигает химикаты, которые производят много инертного газа для раздувания мешка.
  • Когда мешок надувается, он разрывает открытые крышки на приборной панели, взлетая перед пассажиром. В то же время голова и верхняя часть пассажира движутся со значительным усилием в сторону надутого мешка. Когда голова пассажира соприкасается с подушкой безопасности, она начинает сдуваться через вентиляционные отверстия в основании. Это смягчает движение головы вперед. Весь процесс происходит в мгновенье ока, примерно за 100 миллисекунд.
  • В процессе развёртывания будет много дыма, пыли и шума, и пассажир может не знать, что подушка сработала. Это нормально.

Датчики столкновения

Наиболее важными частями успеха системы подушек безопасности являются датчики столкновения. Эти небольшие части электроники предназначены для того, чтобы сообщить, когда автомобиль повреждается в результате несчастного случая. Они реагируют на несколько разных наборов стимулов, включая внезапную остановку и повышенное давление (когда куски автомобиля перемещаются из-за силы столкновения) и т. д.

Сенсоры подушек безопасности, расположенные в передней части кабины, контролируются различными типами датчиков, которые измеряют:

  1. скорость колеса
  2. состояние пассажира
  3. давление и удар тормозов
  4. и другие индикаторы состояния авто

Датчики передают сигналы в блок управления подушкой безопасности, который анализирует данные и может управлять функциями безопасности, такими как:

  1. блокировка ремня безопасности
  2. автоматические дверные замки
  3. развёртывание подушки безопасности.

В автомобиле используется два типа датчиков — электрические и механические.

Некоторые используют электромеханический механизм «шарик и трубка», который в основном состоит из небольшой трубки, содержащей выключатель цепи и шар, удерживаемые вместе небольшим магнитом. Когда происходит столкновение, шарик выталкивается из магнита и катится вперед в трубке, нажимая выключатель, который замыкает электрическую цепь.

Другие электрические конструкции в принципе аналогичны, используя металлический ролик или подпружиненные грузы вместо шара, или в новых автомобилях — акселерометр для отключения датчика.

Механические датчики работают независимо от электрической системы и реагируют аналогично электрическим датчикам, с конструкцией, которая приводит в действие ударник, запускающий небольшой взрыв после аварии.

Успех системы подушек безопасности зависит от того, что датчики столкновения работают, не только точно, но и очень быстро, поэтому это самая дорогая и технологически продвинутая часть системы подушек безопасности.

Когда срабатывают подушки безопасности?

Чтобы водительская или пассажирская подушка сработала, должны быть соблюдены следующие минимальные требования:

  • Автомобиль должен ехать со скоростью более 25 км / ч.
  • Угол удара находится примерно в тридцати градусах по обе стороны от центральной линии автомобиля (всего около 60 градусов).
  • Сила замедления, по меньшей мере, равна той, которая возникает при столкновении автомобиля с неподвижным барьером со скоростью около 25 км / ч.

Примечание: Передние подушки безопасности не будут разворачиваться в случае столкновения со стороны, сзади или при опрокидывании, поскольку они не обеспечивают дополнительной защиты.

Другие виды подушек безопасности

Двухступенчатые подушки безопасности — это более разумное поколение подушек безопасности, которые оптимизируют уровень развёртывания подушки безопасности в соответствии с серьезностью аварии.

Боковые и шторные подушки безопасности помогают защитить пассажиров от травм головы, шеи и грудной клетки во время боковых ударов и опрокидывания.

Коленные подушки защищают нижние конечности от травм, вызванных ударом с панелью приборов.

Возникающие проблемы

Передние подушки безопасности предназначены для защиты людей от взрослых. Поскольку дети меньше, они рискуют получить травму от её срабатывания. Поэтому они не должны занимать переднее сиденье, если в машине есть Airbag для пассажира.

Системы подушек безопасности обычно имеют контрольную лампу с индикатором. Если лампа не погаснет сразу после запуска или включается во время вождения, сверьтесь с руководством по эксплуатации и проверьтесь на СТО. Система обнаружила ошибку.

Если вы этого не сделаете, подушки могут неожиданно сработать во время ремонта, особенно во время электромонтажных работ. Это может привести к серьезным травмам, поэтому оставьте ремонт квалифицированным специалистам.

Несколько изготовителей транспортных средств определяют срок службы компонентов подушек безопасности. Обычно загорается сигнальная лампа подушки безопасности, и компоненты должны быть заменены, прежде чем она погаснет.

Выключение подушек безопасности

Подушки безопасности разработаны таким образом, что их не нужно включать, но иногда их можно отключить. Это связано с соображениями безопасности, поскольку есть случаи, когда они могут нанести больше вреда, чем пользы.

Когда автомобиль включает в себя возможность отключения подушек безопасности пассажира, механизм деактивации обычно располагается на пассажирской стороне приборной панели.

Процедура снятия Airbag-а со стороны водителя, как правило, более сложная, и после неправильной процедуры может вызвать срабатывание подушки безопасности. Если вы обеспокоены тем, что защитная подушка с водительской стороны может нанести вам вред, для её отключения следует обратиться к специалисту.

Понравилась статья? Поделитесь в соц. сетях:

Дата публикации: 06 декабря 2017 .
Категория: Автотехника.

Производители автомобилей стараются заботиться о своих клиентах и оборудуют авто не только надежными ремнями безопасности, но и подушками безопасности (также их называют пневмоподушками или Airbag). При этом в современных машинах их может быть от 2 до 7. Что же собой представляют подушки безопасности в автомобиле и как они действуют? Попробуем разобраться.

Что собой представляет «аэрбег»

Устройство подушки безопасности довольно простое. Условно изделие можно разделить на три составные части: сумку, датчики удара и газогенератор (систему надува).

Сумка

Представляет собой тонкую, многослойную, нейлоновую оболочку (толщиной не более 0,4 мм) способную выдерживать большие кратковременные нагрузки. Сумка расположена в специальной шине, которая закрыта специальной накладкой из ткани или пластика.

Датчики удара

Эти компоненты, как правило, располагаются в передней части машины. Они отвечают за своевременное срабатывание подушки безопасности автомобиля, то есть именно эти сенсоры активируют ее сразу после столкновения с объектом на скорости более 20 км/ч. Однако при этом учитывается также и сила удара, поэтому пневмоподушка может сработать даже в стоящем авто, если столкновение было достаточно сильным.

Датчики устанавливаются двух типов:

  • Ударные (фиксируют удар, который приходится на кузов).
  • Датчики пассажирского сидения (благодаря им можно исключить срабатывание системы, если помимо водителя в машине больше никто не находится).

Помимо датчиков в системе также часто дополнительно устанавливаются акселерометры (помогают определить положение авто).

Газогенератор

Первоначально эти элементы были оснащены всего одним пиропатроном, из-за чего было очень сложно регулировать подачу газа в подушку исходя из габаритов и положения сидящего в машине человека. Однако современные «аэрбеги» имеют 2 пиропатрона. Первый (основной) выпускает 80% газа (так называемая мягкая посадка), второй подключается только в том случае, если столкновение было слишком сильным и человек нуждается в более жесткой подушке.

Все 3 составляющие пневмоподушки должны быть исправными, только в этом случае можно гарантировать, что защитные элементы сработают безотказно.

Как происходит срабатывание «аэрбега»

Принцип работы подушек безопасности можно условно разделить на несколько этапов:

  • Столкновение транспортного средства с другим объектом.
  • Автоматическое срабатывание электронных датчиков, которые запускают следующий механизм.
  • Система получает сигнал от электронного блока управления и происходит срабатывание детонатора (заряда из таблеток натриевой кислоты), вследствие чего газ (аргон или озон) нагревается и под высоким давлением (до 250 мПа) вырывается наружу. Однако перед этим он проходит через специальный металлический фильтр и остужается.
  • Происходит резкое заполнение подушки, и она раскрывается через 30 миллисекунд после того, как сработавшие датчики отправили сигнал.

  • Водитель или пассажир авто ударяется головой об «аэрбег», который значительно гасит энергию полученного удара. Благодаря этому на человека приходится всего 10% остаточного удара.
  • Подушка «опадает».

Говоря о том, как работают подушки безопасности, стоит учитывать конструктивные особенности автомобиля, так как в некоторых машинах есть всего 2 «аэрбега», тогда как в других аварийные элементы установлены практически в каждой плоскости.

Разновидности подушек безопасности

Сегодня автомобили могут быть оборудованы сразу несколькими типами защитных элементов.

Фронтальные

«Аэрбеги», расположенные в рулевом колесе (водительские) и в верхней части панели инструментов (пассажирские), считаются самыми распространенными. Они устанавливаются даже на самые бюджетные машины. Эти подушки отличаются друг от друга по размерам, так как расстояние от руля до водителя значительно меньше, чем от человека, сидящего рядом, до «торпедо».

Элементы срабатывают только при столкновении передней части авто. Однако уже разработана подушка безопасности водителя многоступенчатого типа, которая активируется при столкновениях разного типа и тяжести.

Важно! На передней пассажирской подушке безопасности находится кнопка отключения, которую необходимо обязательно нажимать, если на таких сидениях перевозится ребенок в специальном автокресле.

При поездке в авто с фронтальными защитными элементами нужно обязательно уточнить у водителя, есть ли в «торпедо» пневмоподушка. Если таковая имеется, то в руках нельзя перевозить сумки, пакеты и прочие предметы или упираться коленями в место, где находится airbag.

Боковые

Данная разновидность пневмоподушек обычно встречается только в «продвинутых» комплектациях авто. Такие «аэрбеги» предназначены для зашиты плеч, грудной клетки, живота и таза в случае бокового столкновения. Как правило, эти элементы размещаются внутри передних сидений, но также есть и модели для задних кресел, предназначенные для защиты людей, сидящих сзади.

Полезно! Если в авто установлены боковые подушки, то в отсеках дверей нельзя хранить крупные или острые предметы.

Шторки

Также эти элементы часто называют головными подушками безопасности, которые по большому счету тоже предназначены для защиты пассажиров и водителя от боковых ударов, а также от осколков стекла. Они, как правило, устанавливаются либо только для передних сидений, либо для обоих рядов кресел. Размещаются эти элементы в боковых частях крыши авто (над окнами) и иногда в боковых стойках.

Коленные

Данные защитные элементы срабатывают при фронтальном ударе авто. Такие подушки устанавливаются преимущественно на автомобилях средней ценовой категории (С-класса). Как правило, защитные элементы этого типа находятся под рулем и под «торпедо».

Важно! При наличии такое пневмоподушки водитель должен отрегулировать свое кресло таким образом, чтобы от нижней части панели он был на расстоянии нем менее 10 см.

Также сегодня встречаются и менее распространенные разновидности «аэрбегов». К ним относятся задние боковые подушки и центральные пневмоподушки.

Стоит учесть, что при покупке б/у авто у многих может возникнуть логичный вопрос, как проверить подушки. Дело в том, что прежний владелец машины мог уже использовать газовый заряд устройства, но не наполнил airbag повторно (сделать это можно только в автосервисе).

Проверяем подушки безопасности

Сразу после покупки б/у авто, новый владелец железного коня должен убедиться не только в работоспособности своего приобретениея, но и проверить подушки безопасности. В первую очередь стоит убедиться в том, что они вообще предполагаются для данной модели машины. Об этом будут свидетельствовать соответствующие надписи SRS или Airbag на «баранке» и панели «торпедо». Вокруг этих аббревиатур не должно быть сколов или царапин, так как это означает, что защитный аксессуар уже был использован и не факт, что прежний владелец позаботился о дорогостоящей услуге по заполнению пневмоподушек газом. Однако, даже если переустановка изделия была все же произведена, нет гарантии, что процедура выполнена корректно.

Полезно! Срок годности подушек обычно составляет от 10 до 14 лет (в зависимости от модели, марки и года выпуска машины). После этого срока патрон разряжается и изделие приходит в негодность.

Также стоит обратить внимание на стекла (особенно на лобовое). Если они менялись, то вероятнее всего подушка безопасности уже использовалась.

Стоит обратить внимание на дату изготовления ремней безопасности. Данные должны совпадать на всех сиденьях. Если эти элементы были заменены, то возможная причина – сильный удар, который также провоцировал открытие «аэрбега».

Кроме этого, есть еще несколько способов, как проверить наличие и работоспособность подушек:

  • Включить зажигание и дождаться появления на приборной панели надписи «аэрбег», которая должна исчезнуть через несколько секунд.
  • Если в авто есть специальный разъем для диагностики работы систем (обычно расположен под рулем), то необходимо завести двигатель, подождать 30 секунд и закрыть контакты 4 и 13 при помощи обычной канцелярской скрепки. После этого кнопки на приборной панели должны начать моргать. Если на одной из них отображается человек с подушкой, и эта кнопка моргает чаще остальных, то это говорит об ошибке получаемого кода. Если лампочка и вовсе не подает признаков жизни, то это свидетельствует о том, что продавец авто вообще отключил этот модуль.

Airbag (подушка безопасности) – это один из элементов пассивной безопасности в современных автомобилях. Их наличие является важным фактором, обеспечивающим безопасность водителя и пассажиров. Airbag в переводе с английского языка означает «воздушная подушка», отсюда возникло и русское название – подушка безопасности, которое мы все привыкли использовать.

Подушки безопасности спасли тысячи жизней с тех пор, как их стали массово устанавливать на транспортные средства. Задумка системы Airbag проста: подушки безопасности надуваются достаточно быстро для того, чтобы защитить тело человека в случае аварии. Но как они это делают так быстро?

Устройство и принцип работы подушек безопасности

Тайна мгновенного наполнения воздухом подушек безопасности на самом деле кроется не столько в самих подушках, сколько в специальном устройстве – газогенераторе. Это самая технически сложная деталь во всей системе Airbag. Газогенераторы, которые используются в подушках безопасности, способны надуть её примерно в три раза быстрее, чем вы успеете моргнуть. В конце статьи смотрите видео о том, как устроена подушка безопасности, и через какие этапы производства ей приходится пройти перед установкой на авто.

Принцип работы подушек безопасности достаточно прост. Они срабатывают при ударе, когда скорость автомобиля превышает 20 км/ч.

  • В случае столкновения машины с препятствием, срабатывает один или несколько специальных датчиков. Эти датчики могут быть установлены спереди, сзади и по бокам автомобиля.
  • Сигналы от датчиков обрабатываются электронным блоком управления (ЭБУ), контролирующим работу системы Airbag. При определенных условиях (например, сильный лобовой или косой удар, наезд на высокий бордюр, жесткое падение после прыжка и т.д.) ЭБУ дает команду на срабатывание подушек безопасности.
  • На основании запрограммированного алгоритма, блок управления принимает решение о необходимости срабатывания подушек и передает электрический сигнал на исполнение.
  • Этот сигнал поступает в газогенератор подушки безопасности, и в нём срабатывает пиротехнический заряд (выстреливает пиропатрон).
  • В результате срабатывания пиропатрона, заключённая в газогенераторе натриевая кислота сгорает, выделяя значительное количество газа (азота), который поступает в Airbag и мгновенно раскрывает его.

Подушки безопасности изготавливаются из нейлоновой ткани похожей на парашютную. В ней есть отверстия, через которые газ после надувания подушки покидает её всего за 0,3 секунды. Быстрое сдутие необходимо, поскольку, когда из подушки безопасности выходит воздух, она становится мягче.

К каждой подушке безопасности в процессе производства прикрепляется газогенератор, после чего она сворачивается в компактный сверток (достаточно маленький для того, чтобы поместиться в руле или в передней панели со стороны пассажира). При этом генератор газа для водительской подушки безопасности дополнительно помещают в резиновое кольцо, в котором он исполняет роль балансировочного груза.

Устройство газогенератора подушки безопасности

Поскольку водители и пассажиры бывают разных размеров, инженеры, в свое время, хотели придумать такой Airbag-генератор, который мог бы регулировать количество газа. Ранние подушки безопасности не могли изменять скорость надувания относительно размера и положения человека, или силы столкновения автомобиля.

Поэтому конструкторы придумали «умный» генератор – в нем два пиропатрона вместо одного. Один из них выпускает газ всего на 80 процентов (для «мягкой посадки» этого хватает). Но если этого недостаточно, то второй пиропатрон запускает вторичное наполнение, и оставшийся газ наполняет Airbag и делает его жестче.

Типичный газогенератор подушки безопасности водителя состоит из следующих основных частей (смотрите на рисунке выше):

  1. Корпус с камерами сгорания;
  2. Заряды №1 и №2 из таблеток натриевой кислоты;
  3. Вспомогательный заряд для воспламенения заряда №1;
  4. Два пиротехнических патрона для воспламенения зарядов;
  5. Металлический фильтр.

Так что же происходит в газогенераторе при срабатывании Airbag?

  • В пиропатронах, устанавливаемых в газогенераторе подушки безопасности, содержится материал, похожий на порох. Когда к ним поступает сигнал от электронного блока управления, они срабатывают, образуя при этом тепло и высокое давление.
  • От срабатывания пиротехнического патрона в корпусе газогенератора загораются находящиеся там специальные таблетки натриевой кислоты (заряд). Эти таблетки при сгорании выпускают горячий, но безопасный газ на основе азота, который деформирует корпус генератора и покидает его, наполняя Airbag.
  • Перед попаданием в подушку безопасности, азот проходит через специальный металлический фильтр, который устраняет твердые частицы, образованные при сгорании заряда, и остужает газ.
  • При подаче электричества на пиропатрон №2, он воспламеняет второй заряд. Газ, образующийся при сгорании заряда, поднимает колпачок камеры ступени №2 и через камеру сгорания первой ступени наполняет подушку безопасности.

С того момента, как машина попадает в аварию до полного наполнения подушки безопасности проходит не более 30 миллисекунд.

Виды автомобильных подушек безопасности

Наибольшее распространение в автомобилях получили три основных вида подушек безопасности:

  1. Фронтальные подушки безопасности – устанавливаются в руле для водителя, и в правой части передней панели автомобиля для пассажира. Такие подушки безопасности встречаются практически во всех машинах иностранного производства и в некоторых отечественных авто.
  2. Боковые подушки безопасности – при аварии защищают грудную клетку человека, брюшную полость и кости таза. Встраиваются такие подушки безопасности чаще всего в спинки передних автокресел.
  3. Подушки-шторки (головные подушки безопасности) – предназначены для предотвращения травм головы, вследствие боковых ударов. Автопроизводители устанавливают эти подушки безопасности в районе крыши, как спереди, так и сзади или между центральными стойками.

Также на некоторых моделях автомобилей можно встретить коленные подушки безопасности и даже центральный Airbag (между водителем и пассажиром). Но такие виды подушек безопасности встречаются намного реже первых трёх, и в основном на премиальных марках авто.

Поскольку подушки безопасности стали достаточно важным компонентом конструкции современного автомобиля, инженеры постоянно изучают возможность проверки их функционирования. Немецкие специалисты, к примеру, разработали и систематизировали целый ряд тестов, учитывающих климатические факторы и вибрацию, экстремальные перепады температур и различные условия срабатывания устройства. Производители гарантируют безупречную работу подушек безопасности, потому что, по сравнению с создаваемой ими в лабораториях обстановкой, реальные ситуации, в которых эксплуатируется автомобиль, можно назвать очень щадящими.

Подушки безопасности служат долго и надежно не только благодаря испытаниям, предшествующим их серийному внедрению, но и в силу совершенства конструкции, которая сама следит за поддержанием рабочего состояния системы Airbag и исключает возможность старения и износа ткани.

В жизни бывает всякое, и если уж так вышло, что в машине сработали подушки безопасности, то на нашем сайте вас могут заинтересовать следующие материалы:

Видео о том, как устроены подушки безопасности

4x4expert.ru

что это, значение, принцип работы

Подушка безопасности (airbag, аэрбег) — это важный элемент обеспечения безопасности водителя и пассажиров. Она представляет собой эластичную оболочку, которая во время аварии резко наполняется газом. За счет этого она раскрывается, смягчая возможный удар.

Как устроена и работает аэрбег

Система включает следующие элементы:

  • датчики удара;

  • газогенератор;

  • эластичную «подушку».

Газогенератор — самый дорогостоящий и сложный компонент. Он способен за доли секунды надуть подушку, чтобы предотвратить удар тела о детали салона. Пиропатроны, установленные в устройстве, активируют наполнение из нитрата калия и азида натрия. При взаимодействии этих реактивов происходит реакция с выделением азота. Он быстро наполняет подушку, надувая ее.

Датчики удара, установленные в переднем бампере, в салоне и дверях машины, фиксируют момент и силу удара. Сигналы от них поступают на электронный блок управления (ЭБУ). При выполнении условий, учитывающих направление и силу столкновения, устройство подает сигнал на срабатывание пиропатрона. В результате взрыва выделяется азот, наполняющий «аэрбег».

Подушки сделаны из прочной нейлоновой ткани, по своим характеристикам напоминающей парашютную. После раскрытия подушек азот быстро выходит из них через специальные отверстия. На это требуется примерно 0,3 секунды. Это необходимо, чтобы подушки не мешали покинуть салон после аварии.

Система включает несколько аэрбегов, расположенных в разных местах. Их общее количество может превышать 10 штук.

Каждый airbag оснащен отдельным генератором азота, подключенным к блоку управления. Генератор состоит из следующих элементов, помещенных в прочный корпус:

При слабом столкновении взрывается лишь один пиропатрон, обеспечивающий 80% газовыделения. При сильном — воспламеняется второй пиропатрон, что делает airbag более жестким.

Работает это так:

  • электрический импульс от ЭБУ поджигает заряд пиропатрона;

  • от высокой температуры и давления воспламеняется заряд натриевой кислоты;

  • выделяется азот, который проходит через фильтры, очищаясь от твердых частиц;

  • из фильтров газ попадает в подушку, раздувая ее.

С момента удара до раскрытия подушки проходит не более 30 миллисекунд.

Система пассивной безопасности состоит из разных типов подушек:

  • Фронтальные, крепящиеся в руле и «торпеде» напротив пассажира. Они защищают тело при лобовых ударах.

  • Боковые, закрепленные спинках сидений. Они предотвращают травмы брюшной полости, костей таза и грудной клетки при боковых и лобовых авариях.

  • Подушки-шторки, установленные на стойках салона в районе потолка. Устройства предотвращают черепно-мозговые травмы при ударе в борт авто.

  • Коленные подушки, устанавливаемые под передней панелью.

  • Центральная подушка, разделяющая водителя и пассажира.

Последние два варианта встречаются преимущественно на авто премиум-класса.


Условия срабатывания подушек безопасности

Блок управления посылает сигнал на пиропатрон, основываясь на данных о силе и направлении удара. Подушки раскроются, например, если в стоящий на светофоре автомобиль врежется другая машина.

Фронтальные подушки срабатывают лишь при условии, что направление удара смещено не более чем на 30 градусов от оси машины. Боковые срабатывают исключительно при сильных ударах в борт.

Автопроизводители устанавливают ЭБУ с разными алгоритмами срабатывания аэрбегов. На некоторых машинах подушки не сработают, если не застегнут ремень безопасности. Пассажирский airbag может не раскрываться, если в кресле никто не сидит.

Аэрбеги раскрываются с огромной скоростью навстречу водителю или пассажиру. Это может стать причиной дополнительных травм в случае, когда человек не пристегнут. Поэтому алгоритм ЭБУ может не подать сигнал пиропатрону, когда замок ремня безопасности не застегнут. Для предотвращения негативных последствий машины оборудуют пиропатронами для преднатяжения ремней во время столкновения.

Следует учесть, что непристегнутый человек при ударе может немного сместиться, в этом случае подушка выстрелит мимо.

Для того, чтобы ЭБУ подал команду пиропатрону, скорость столкновения должна быть не менее 20 км/час. Это сделано для того, чтобы предотвратить проблемы при незначительных авариях, которые не представляют опасности здоровью.

Если машина оснащена боковыми подушками безопасности, встроенными в сидения, нельзя надевать на них чехлы.

В авто, оборудованном подушками безопасности, встроенными в переднюю панель, пассажир не должен класть на нее ноги. Иначе при срабатывании пиропатрона можно получить тяжелые травмы.

Как проверить наличие и исправность подушек безопасности

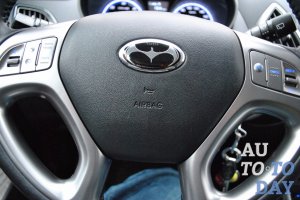

Определить наличие подушек безопасности можно визуально: на содержащих их элементах салона наносится надпись «airbag». Чтобы убедиться в том, что пиропатрон не срабатывал раньше, нужно внимательно осмотреть детали салона. Они не должны иметь перекосов, царапин или вмятин. Верный признак срабатывания боковых аэрбегов — следы восстановления обивки сидений.

Проверить наличие и состояние подушки, необходимо снять декоративную накладку и осмотреть ее поверхность. Ткань должна легко и без перекосов разворачиваться.

Машины оснащаются штатными устройствами, сигнализирующими об исправности системы. При выявлении проблем на панели загорается красный индикатор с изображением человека и airbag. В нормальных условиях лампа загорается после включения зажигания и гаснет через несколько секунд. Если лампа не включается, это говорит о наличии проблем в системе. Как минимум — о неисправности самого индикатора.

auto.ria.com

Загорелся "Airbag SRS" — причины и способы устранения |

Загорелся "Airbag SRS" — причины и способы устранения

Всем нам известно, что такое подушки безопасности, для чего они придуманы и что на английском их название звучит как — "Airbag" (дословно — воздушная сумка, пакет). Это устройство относится к системе активной безопасности и ежедневно спасает сотни человеческих жизней. Все это понятно, в общих чертах о подушках вам расскажет кто угодно.

Другое дело — горящая лампочка-индикатор "Airbag SRS", "Airbag", или "SRS", ответ на это вопрос знает далеко не каждый. Именно об этом тревожном сигнале и пойдет речь в нашей сегодняшней статье.

SRS Airbag пассажира

Вопреки сложившемуся стереотипу, подушки безопасности — это не только одна подушка, вылетающая из руля в случае аварии или ДТП. Современный Airbag - это целая система включающая в себя массу датчиков, подушек безопасности: водителя, пассажира, а также пассажиров заднего ряда, причем защита может быть не только фронтальной, но и боковой. Подушки работают в тесном контакте с: блоком управления, преднатяжителями, ремнями, пиропатронами, датчиками ударов и не только... Мы не будем углубляться в теорию и уходить от темы, желающим узнать больше о подушках безопасности советую прочесть эту статью. Сегодня мы поговорим именно о том, почему горит индикатор Airbag и что это значит.

Индикатор ремнят и Airbag

Первое, что приходит в голову при виде красной лампочки с надписью Airbag — что-то сломалось. Если коротко, то в большинстве случаев так оно и есть, данная лампочка не загорается если в системе безопасности все в порядке, за исключением кратковременного загорания при запуске двигателя. Однако повода закатывать истерику и впадать в депрессию нет. Как и все автомобильные поломки, эта — поддается ремонту.

Важно понимать, что когда горит "SRS или Airbag" это не значит, что причина кроется именно в подушке, как мы уже говорили выше. Airbag это целая система, которая включает в себя массу различных устройств, поэтому если загорается индикатор Airbag — необходимо выполнять комплексную проверку.

В исправном состоянии лампочка загорается после поворота ключа в положение "ON", при этом модуль выполняет самопроверку работоспособности всей системы. Когда проверяется Airbag/SRS лампочка может начать мигать (примерно 6 раз). Не обнаружив неисправностей, лампочка подушки должна перестать гореть, по крайней мере до следующего запуска мотора. Если неисправности все-таки обнаружены, то индикатор SRS/Airbag продолжит гореть.

После этого код ошибки (неисправности) записывается. По истечении нескольких секунд снова выполняется проверка, если во время ее проведения проблем не обнаружено или допустим вы выключили зажигание и снова включили, модуль диагностики удаляет записанную ошибку, а лампочка просто гаснет.

В каких случаях загорается лампочка безопасности Airbag и возможные причины?

  1. Проблема целостности подушек. Модуль может перестать получать сигнал от: датчиков, подушек, ремней или других элементов этого устройства. Возможно замок ремня безопасности оснащен датчиком "пристегнутости", то есть когда вы не пристегнуты и металлический стержень не установлен в замок, будет мигать лампочка. Для чего это нужно? Дело в том, что использование подушки безопасности оправдано лишь в том случае, когда вы пристегнуты, скорость выстрела подушки равна 200 км/час, а удар подушки в случае если вы не пристегнуты равен удару о кирпичную стену на скорости 25 км/час. Учитывая этот факт, автопроизводители запрограммировали свои "Эирбэги" таким образом, что в случае если вы не пристегнуты подушка выстреливать не будет, в таком случае, как вы понимаете, ни о какой безопасности говорить не приходится. "Умники", которые якобы обманули систему безопасности, протянув ремень за спинкой сидения или установив специальные "эмуляторы" или обманки в замки вместо ремней, обманывают самих себя, в случае ДТП у таких «умников», а также их пассажиров нет никаких шансов выжить...

Именно поэтому перевозка детей на переднем сидении в авто с Airbag — запрещена

  1. Плохой контакт или полное отсутствие такового в проводке питания системы Airbag. Неплотно подключены разъемы.
  2. Неисправны или повреждены датчики ударов.
  3. Влага. Если попала влага на замок ремня или контакты, или другие важные части, которым вода противопоказана.
  4. Нарушен контакт в дверях. Когда меняются двери или выполняются какие-то ремонтные работы и отсоединяется разъем, при включенном питании – лампа SRS/Airbag загорится, т. к. системой обнаружены неисправности. Для устранения необходимо обнулить память модуля.
  5. Неисправности самого управляющего модуля. В таком случае вам поможет только замена.
  6. Предохранители. Неисправные предохранители довольно часто становятся причиной загорания индикатора подушки безопасности, однако на предохранитель "думают" в последнюю очередь, или не подозревают вообще.
  7. Замена кресел или приборной панели. Если во время замены были повреждены провода или клеммы могут возникать проблемы с лампочкой.
  8. Ошибки допущенные во время замены рулевого колеса. Плохой контакт или повреждение провода питания может привести к тому, что лампа Airbag или SRS будет гореть постоянно.
  9. Лампочка не перестает гореть после восстановления. Когда подушки восстанавливали или меняли, после того как они сработали, система безопасности может помнить о старом положении по соответствующей записи в журнале. Решение — удаление ошибки.
  10. Истек срок службы подушки. Как правило Airbag считается исправным на протяжении 8-10 лет, после этого гарантировать безопасность никто не может.
  11. Напряжение в сети слишком низкое. В таком случае проверьте АКБ, при необходимости замените его с соблюдением последовательности.

Как видите, причин по которым лампа Airbag мигает или загорается есть немало. Установить причину самостоятельно довольно сложно и небезопасно, т. к. малейшее нарушение правил диагностики или замены подушки безопасности могут привести к тому, что в аварийной ситуации она просто не сработает. Не рискуйте и доверьте это профессионалам, в таком случае у вас будет гарантия того, что работа будет выполнена качественно, а ваш Airbag не подведет вас в трудную минуту.

Текст принадлежит: avtopulsar.ru

Другие похожие записи записи:

avtopulsar.ru

Горит лампочка Airbag, причины, способы устранения неисправностей

В этой статье мы рассмотрим основные причины загорания лампочки Airbag и способы устранения возможных поломок.

Системы безопасности современного автомобиля

Современный автомобиль оснащается большим количеством систем безопасности.

Одни из них являются активными – они оказывают вспомогающее действие при движении авто.

К этим системам относятся антиблокировочная с антипробуксовочной, система стабилизации и т. д.

Второй же тип систем безопасности – пассивный.

Ими осуществляется защита человека при столкновении автомобиля с препятствием.

Среди пассивных систем сейчас на многих авто используются подушки безопасности, они же AirBag.

Суть данной системы сводиться к тому, что в момент столкновения перед водителем и пассажиром надувается объемная подушка.

В ее задачу входит предотвращение удара человека о жесткие элементы салона.

Сейчас автомобили оснащаются несколькими типами AirBag: фронтальными (для защиты водителя и пассажира при фронтальном ударе).

Передние подушки безопасности

Боковые (защищают при боковом ударе), шторки безопасности (защищают голову и верхнюю часть торса при боковом ударе), центральная (предотвращает возможное травмирование пассажиров друг о друга).

Боковые подушки безопасности

Стоит отметить, что подушки безопасности – это не отдельная система, они всего лишь являются дополнением к пресловутому ремню безопасности.

Дело в том, что при столкновении AirBag должен раскрыться очень быстро – за доли секунд, поэтому скорость наполнения у нее очень высокая.

Если человек не был пристегнут ремнем, при ударе тело получает большее ускорение, и, если его частично не загасить, произойдет сильное столкновение с раскрывающейся подушкой.

Такое столкновение может быть травмоопасным. Поэтому быть полезными подушки безопасности могут только в сочетании с ремнем безопасности.

Конструкция и принцип работы AirBag

Конструкция AirBag не такая уж и сложная. Состоит она из пиропатрона с подушкой, блока управления и датчиков удара.

Датчики расположены по периметру авто и отвечают за раскрытие той или иной подушки.

То есть, для фронтальных AirBag датчик расположены в передней части, а для боковых – в дверях.

К примеру, при лобовом столкновении датчики получают усилие от удара, и передают сигнал на управляемый блок.

При этом боковые датчики усилия не получат, а значит, и сигнала не передадут.

Это еще одна мера безопасности – при столкновении раскроются только те AirBag, датчики которых восприняли удар, остальные подушки не раскроются.

От блока управления сигнал перейдет на необходимые пиропатроны.

При поступлении этого сигнала внутри пиропатрона произойдет химическая реакция, которая будет сопровождаться выделением большого количества газа, им и наполнится подушка, представляющая собой тканевый мешок с отверстиями.

Принцип работы

Отверстия эти нужны для того, чтобы после наполнения подушка быстро сдулась.

Сделано это для того, что AirBag нужен только в первые секунды удара для принятия тела человека. Дальнейшее ее нахождение в наполненном состоянии не нужно, чтобы она не затрудняла возможность выбраться из авто.

Срабатывание подушки – только одноразовое. Если она уже была использована, нужно будет заменять пиропатрон, и восстанавливать работоспособность системы.

Горит лампочка Airbag, причины и что делать

Мигает лампа AirBag, как все происходит

Конечно, AirBag – вещь нужная в авто, но сверхнадежной ее не назовешь. Со временем с данной системой могут появиться проблемы.

На работоспособность двигателя или других элементов авто возникшие проблемы никак не окажут, однако многих раздражает постоянно горящая сигнальная лампа «AirBag» или «SRS» на приборной панели.

Мигает лампа AirBag

К тому же данная лампа будет сигнализировать о том, что существует проблема, а значит, надеяться на эту систему уже нельзя.

Следует отметить, что в систему включен блок управления, который при каждом запуске мотора проверяет целостность системы.

Причем эта проверка обычно сопровождается сигналом лампы – она мигает, пока система самодиагностируется.

Обычно при исправной системе лампа мигает 6 раз, и, если все в порядке, она пер

autotopik.ru

Что такое AirBag или SRS ?

История

Неким подобием подушек безопасности оснащались самолёты в 1940-х годах, первые патенты были оформлены в 50-х.

Американский изобретатель Аллен Брид (Allen Breed) создал ключевой компонент для использования подушек безопасности в автомобилях - шариковый сенсор для определения столкновения. Он представил своё изобретение в 1967 году компании Крайслер. В то время американцы редко пользовались ремнями безопасности и такая инновация, позволяющая защитить непристёгнутых пассажиров в случае лобового столкновения, была весьма востребована.

Форд создал экспериментальную партию автомобилей, оснащённых подушками безопасности, в 1971 году (Ford Taunus 20M P7B). Первый образец подушки безопасности в серийном автомобиле был представлен в 1972 году, когда был выпущен Олдсмобиль Торонадо (Oldsmobile Toronado), модель 1973 года. В 1974 двойные подушки безопасности были опцией на некоторых крупногабаритных автомобилях выпущенных подразделениями Бьюик, Кадиллак и Олдсмобиль. Эти устройства не получили признания на рынке.

В 70-х годах, в партии из 10 000 оснащённых подушками безопасности автомобилей марки Дженерал Моторс (General Motors, GM) столкнулись с семью смертельными случаями. Предполагается, что один из них случился по вине подушки безопасности. Сила удара была небольшой, однако произошёл сердечный приступ. В то время таких случаев было слишком мало для того, чтобы достоверно установить эффективность подушек безопасности, но несмотря на это для Национальной администрации по безопасности дорожного движения (NHTSA) оказалось достаточно оснований, чтобы выступить с предложением устанавливать подушки безопасности на все выпускаемые автомобили.

Затем в 1983 году, Мерседес-Бенц вновь представила подушку безопасности, как опцию в своей последней модели W126. В системе, представленной Mercedes, при аварии сначала затягиваются ремни безопасности, а затем развёртывается подушка. Таким образом подушка безопасности больше не позиционировалась как средство, заменяющее ремни безопасности, а как способ дополнительной защиты пассажиров.

Подушки безопасности приобрели популярность в 80-х годах, когда компании «Форд» и «Дженерал Моторс» в середине 80-х представили серийные образцы, теперь подушки безопасности стали стандартным оборудованием. Компания «Autoliv», специализирующаяся на разработке автомобильных систем безопасности, запатентовала боковую подушку безопасности и она также стала появляться в автомобилях выпуска середины 90-х.

11 июля 1984, правительство США потребовало оснащать автомобили, выпущенные позже 1-ого апреля 1989 года, подушкой безопасности для водителя либо автоматическими ремнями безопасности (сейчас эта технология не используется, она «заставляла» водителя пристёгиваться).

Несмотря на внедрение подушек безопасности в автомобили марки «Дженерал Моторс» ещё в 70-х годах, во многих других автомобилях они начали появляться только в середине 90-х.

В 2006 году Хонда представила первую систему подушек безопасности для мотоцикла, установленную на серийном образце модели «Золотое Крыло» (Gold Wing).

Преимущества

Пневмоподушка дополняет ремень безопасности, уменьшая шанс удара головы и верхней части тела пассажира о какую-либо часть салона автомобиля. Также они снижают опасность получения тяжелых травм, распределяя силу удара по телу пассажира.

«Недавно проведенное исследование показало, что более чем 6.000 жизней было спасено благодаря подушкам безопасности».

Ранние подушки безопасности

Стандартные плечевые ремни безопасности были фактически убраны в автомобилях выпуска 70-х, оснащенных подушками безопасности, которые были призваны заменить ремни при лобовых столкновениях. Подушка безопасности на стороне пассажира была расположена в нижней части панели, что позволяло ей также защищать колени пассажира. Нижняя часть панели на водительском месте также отличалась своей выпуклостью.

Дженерал Моторз назвала свою систему ACRS (Air Cushion Restraint System). Она включает в себя боковую подушку безопасности для пассажира в автомобилях выпуска 70-х и предусматривает двухступенчатое развертывание как и более поздние системы.

Принцип действия основывается на использовании простого акселерометра, инициирующего химическую реакцию в специальном баллончике. В результате реакции происходит быстрое наполнение газом нейлоновой подушки, которая уменьшает перегрузку, испытываемую пассажиром в момент резкой остановки при столкновении. Подушка также имеет небольшие вентиляционные отверстия, которые используются для относительно медленного стравливания газа после удара пассажира об нее.

Фронтальные подушки безопасности не должны развертываться при боковом ударе, ударе в заднюю часть либо перевороте автомобиля. Из-за того, что подушки безопасности срабатывают лишь раз и затем быстро сдуваются, они бесполезны при последующем столкновении. Ремни безопасности помогают снизить риск получения тяжелых травм во многих случаях. Они способствуют правильному расположению пассажира в кресле для максимизации эффективности подушки безопасности, а также защищают пристегнутых пассажиров при первом и последующих столкновениях. Таким образом, жизненно необходимо пристегиваться, даже в машинах, оборудованных подушками безопасности.

Хотя в 60-х и 70-х годах они рекламировались как потенциальная замена ремней, в нынешнее время подушки безопасности продаются как дополнительное средство защиты. Максимально эффективно они работают вместе с ремнями безопасности. Автопроизводители пересмотрели свою точку зрения насчет замены подушками безопасности столь необходимых ремней.

Смертельные случаи

Срабатывание подушки безопасности представляет собой очень быстрое развёртывание большого предмета. В то время как подушки безопасности могут защитить пассажиров при надлежащих условиях, в иной ситуации они могут стать причиной ранений или даже гибели.

Для защиты непристёгнутых пассажиров, подушки безопасности, разработанные в США, раскрываются гораздо быстрее, чем их зарубежные аналоги. Использование ремней безопасности возросло в конце 80-х - начале 90-х и производители автомобилей вносили соответствующие корректировки в свои разработки.

Подушки безопасности нового поколения раскрываются с меньшей энергией, но, несмотря на это, пассажиры должны находиться на расстоянии минимум 25 сантиметров от них, чтобы избежать нанесения ранений непосредственно самой подушкой безопасности в случае столкновения.

В 1990 году был зарегистрирован первый смертельный исход, связанный с использованием подушки безопасности. Пик подобных случаев пришелся на 1997 год, когда в США было отмечено 53 подобных происшествия. В 1994 году компания TRW, специализирующаяся на выпуске автомобильных средств безопасности, представила первую наполняемую газом подушку со специальными датчиками и вскоре, способные раскрываться с меньшей силой подушки безопасности, получили широкое распространение. В 2005 году в пассажирских автомобилях появились подушки безопасности, состоящие из нескольких отдельных сегментов, наполняемых в зависимости от ситуации. К тому времени, количество смертельных случаев по вине подушек безопасности уменьшилось, в этом году было отмечено 2 летальных исхода среди детей, жертв среди взрослых нет. Однако ранения, связанные с раскрытием подушек, остаются весьма распространенными.

По данным Национальной администрации по безопасности дорожного движения (NHTSA) более 50.000 людей погибло в автомобилях, оснащенных подушками безопасности. Большинство из них погибло даже если бы их автомобили не имели этих средств защиты, хотя узнать точное количество погибших непосредственно от подушек невозможно. Предположение NHTSA и других организаций заключается в том, что имеет смысл считать только те случаи, когда достоверно известно, что причиной гибели послужила подушка безопасности, а не те в которых она лишь могла быть причиной, иное также нелогично как утверждение, что каждый погибший в автомобиле, оснащенном подушкой безопасности, был убит именно ей. Достоверный ответ может быть дан лишь при наличии самой детальной информации о каждом случае, получение которой не представляется возможным.

Следует избегать курения трубки при вождении. Если подушка раскроется и ударит по трубке, когда та находится во рту, это может привести к летальному исходу, даже если сила удара при столкновении была совсем небольшой.

По иронии судьбы, широкое использование подушек безопасности сделало работу служб спасения, пожарных и полиции значительно опаснее. Подушки, которые не были приведены в действие при столкновении могут сработать через некоторое время, нанеся ранения или приведя к гибели спасателей, находящихся внутри автомобиля. К тому же, использование боковых подушек безопасности уменьшило количество мест, в которых спасатели могут использовать гидравлические ножницы либо другие режущие инструменты для безопасного удаления крыши или дверей автомобиля. Каждый спасатель должен быть надлежащим образом проинструктирован, как правильно деактивировать подушки безопасности и избегать потенциальных угроз. Хорошей мерой предосторожности является отключение аккумуляторной батареи автомобиля.

В Европе количество людей, не использующих ремни безопасности, весьма мало по сравнению с ситуацией в США, к тому же среднестатистический европеец меньше американца. Как прямой результат этих двух факторов, европейские подушки безопасности раскрываются с меньшей скоростью (~200 км/ч), чем их американские аналоги (~300 км/ч) и таким образом представляют собой меньшую угрозу жизни и здоровью пассажиров.

Honda i-SRS

Honda разработала простой вариант поэтапного управляемого раскрытия подушки. Форма подушки на этапах после взрыва пиропатрона задаётся вспарыванием спиральных швов, подобных страховочным лентам альпинистов.

Общая схема работы

Система подушек безопасности включает в себя три главных компонента:

Некоторые системы могут также иметь переключатель on/off (вкл/выкл) для отключения в случае надобности.

Модуль подушки безопасности содержит в себе блок наполнения и легкую нейлоновую подушку. Модуль водительской подушки безопасности находится в центре рулевого колеса, а пассажира - в приборной панели. Полностью наполненная газом водительская подушка имеет примерно диаметр большого надувного пляжного мяча. Пассажирская же может быть в два-три раза больше, так как дистанция между сидящим справа пассажиром и приборной панелью гораздо больше нежели расстояние между водителем и рулем.

Датчики удара расположены в передней части автомобиля и/или салоне. Автомобили могут быть оснащены одним и более датчиками, которые активируются под воздействием сил, возникающих при лобовом или близком к лобовому ударе. Датчики измеряют степень замедления, с которой машина сбрасывает скорость. Именно поэтому замедление автомобиля, при котором датчики активируют подушки, варьируется в зависимости от характера столкновения. Подушки безопасности не должны срабатывать при внезапном торможении или при езде по неровным поверхностям. На самом деле, максимальный уровень замедления при экстренном торможении составляет лишь незначительную часть от уровня, достаточного для приведения подушек безопасности в действие.

Блок диагностики следит за исправностью системы подушек безопасности. Он активируется при включении зажигания автомобиля. Если блок диагностики обнаружит неисправность, загорится лампочка, предупреждающая водителя о необходимости доставки автомобиля в авторизованный центр обслуживания для диагностики системы подушек безопасности. Большинство блоков диагностики имеют устройства, которые содержат достаточно электрической энергии для приведения подушек безопасности в действие, если основная аккумуляторная батарея будет быстро выведена из строя при столкновении.

Некоторые автомобили без задних сидений, такие как пикапы и кабриолеты, либо задние сидения которых слишком малы для установки детских сидений, имеют ручной переключатель on/off (вкл/выкл) для пассажира справа, установленный на заводе. Такие переключатели для водительской и пассажирской подушки безопасности могут быть установлены квалифицированным обслуживающим персоналом по запросу владельца транспортного средства, если он отвечает определенным государственным критериям и имеет разрешение.

Сперва большинство автомобилей комплектовалось лишь одной водительской подушкой безопасности, установленной в рулевом колесе и защищающей водителя (который имеет больше шансов получить травмы). На протяжении 90-х годов подушки для передних пассажиров, а затем раздельные боковые подушки, помещаемые между пассажирами и дверью, стали обычной практикой.

Защита детей

Подушка может серьезно ранить или даже убить непристегнутого ребенка, который сидит слишком близко к ней или же был выброшен вперед силой экстренного торможения. По мнению специалистов для безопасности ребенка необходимы следующие условия:

xxstasxx.narod.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
