Ключевые плюсы и минусы кузовов с лонжеронной и интегрированной рамой

Большая часть легковых автомобилей уже давно собирается на основе несущего кузова, поэтому их покупатели лишены возможность выбрать силовую систему с нужными характеристиками. Но это можно сделать при покупке внедорожника ‒ машины данного типа выпускаются как с независимыми, так и интегрированными рамами.

Эксперты Моторпепйдж провели краткий сравнительный обзор этих двух разновидностей автомобильных кузовов.

Рамные конструкции лонжеронного типа

Наличие рамы было обязательным элементом конструкции авто вплоть до середины прошлого века. Тогда разработчики легкового автотранспорта пошли по пути создания машин с несущим кузовом. Но в грузовиках, автобусах, фургонах и некоторых моделях внедорожников рамная силовая конструкция с успехом применяется и по сей день. Подобной прочностью не обладает ни один другой тип несущей системы.

Из всех существующих видов автомобильных рам наибольшее распространение получил вариант лонжеронного типа. Такая конструкция состоит из двух несущих балок – лонжеронов и системы прочных поперечин (траверс). К раме приложены все действующие на авто силы и крепятся основные составляющие конструкции: мотор, трансмиссия, подвеска и кузов.

Базовым элементом данного вида рамы являются лонжероны ‒ балки с сечением типа «короб» или швеллер, либо выполненные в виде U-образного профиля. Толщина лонжеронов по всей длине не одинакова и увеличена в зонах действия максимальных нагрузок. Для крепления важнейших узлов машины в конструкции лонжеронной рамы предусмотрено наличие специальных кронштейнов.

Преимущества кузовов с лонжеронной рамой:

Высокая прочность (превосходящая нагрузочные характеристики кузова с рамой интегрированного типа).
Технологичность (самая простая в производстве конструкция).
Ремонтопригодность (любые повреждения, полученные в процессе эксплуатации, устраняются при помощи сварки).
Модульность (простая замена узлов, прикрепленных при помощи болтовых соединений).
Меньшая передача в салон шума и вибраций.

Недостатки:

Значительный вес лонжеронной рамы, делающей автомобиль более тяжелым и менее экономичным.
Существенные габариты, потому уровень пола в таких машинах невозможно сделать низким.

Особенности кузовов с интегрированной рамой

Данный вид конструкций характеризуется прочным сварным соединением лонжеронной рамы с кузовом, вследствие чего кузовная часть вынуждена тоже принимать на себя действующие нагрузки. Интегрированная рама является практичным техническим симбиозом облегченной системы лонжеронов и полунесущего кузова. Такая объединенная силовая схема может быть реализована по-разному.

Первый тип, который лег в основу конструкции дебютного поколения Jeep Cerokee, это сочетание классической лонжеронной рамы с приваренным к ней кузовом. При разработке современных кроссоверов раму и кузов стараются нагрузить одинаково. Получается частично компенсировать традиционные недостатки тяжелых и громоздких конструкций на основе массивных лонжеронов за счет определенного усиления кузовных деталей.

В любом случае основное конструктивное решение кузова с интегрированной рамой остается неизменным: оно предполагает наличие проходящей по всей длине автомобиля прочной лонжеронной конструкции и приваренных к ней элементов кузова. По такой силовой схеме чаще всего строятся кроссоверы, легкие и средние внедорожники, пикапы и минивэны.

Преимущества и недостатки

Безусловным знаком «плюс» следует отметить меньший, в сравнении с классическим лонжеронным кузовом, вес интегрированной конструкции, а также целый ряд других преимуществ:

Относительную простоту сборки ‒ процесс сварки протекает быстрее, чем работа с крепежом.
Более равномерное распределение действующих на автомобиль нагрузок.
Повышенную прочность усиленного кузова на кручение.
Лучшую управляемость и меньший расход топлива за счет некоторого снижения веса авто.

Интегрированная силовая конструкция кузова не лишена недостатков. Основным из них является сложность ремонта. В частности, при повреждении рамы ее невозможно отделить от кузова, поэтому все работы придется выполнять по месту. Кроме того, множество сварных швов требует от владельца автомобиля дополнительных усилий по защите кузова от коррозии.

кузов автомобиля
устройство автомобиля

что это такое, виды и типы рам, лонжеронная, пространственная, хребтовая, трубчатая

ZURABb › Блог › Рама автомобиля

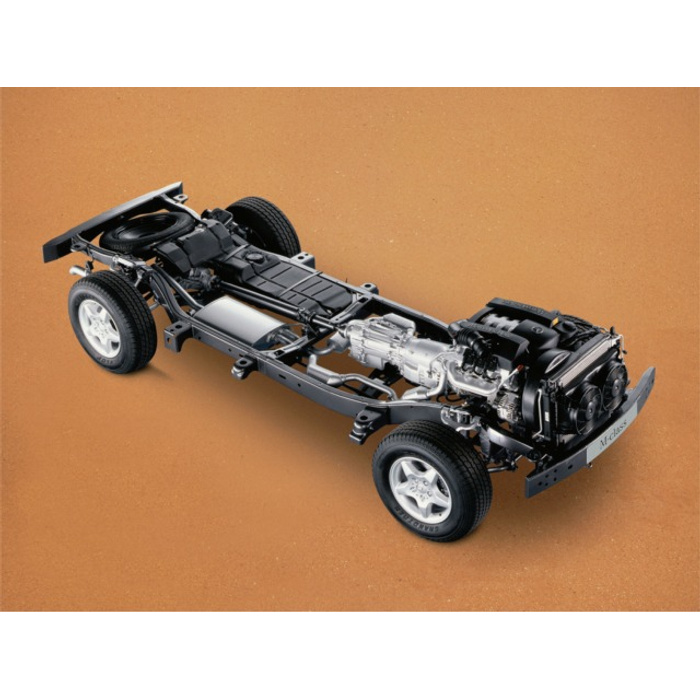

Рама автомобиля — несущая система автомобиля, представляющая собой «скелет», на который крепятся кузов, двигатель, агрегаты трансмиссии, подвеска. Полученная конструкция называется шасси. Рамное шасси в большинстве случаев может даже перемещаться по дороге отдельно от кузова автомобиля. История рамного шасси уходит корнями к самому началу развития автомобилестроения. Отдельная рама представляла собой полностью автомобильное решение несущей системы.

Конструкторы автомобилей заимствовали эту идею у железнодорожного транспорта. Первые рамы выполнялись из твердых пород дерева. Кроме того, материалом для рам в те годы служили круглые металлические трубы. В начале двадцатого столетия большой популярностью пользовались рамы с конструкцией из штампованных профилей, имеющих прямоугольное сечение. Ближе к 30-м годам XX века многие компании-производители легковых транспортных средств отказались от использования рам в пользу самонесущего кузова. В наши дни рамные шасси используются в основном на машинах с грузовой платформой и тракторах, однако зачастую рамными конструкциями оборудуются многие внедорожники и лимузины. Последние нуждаются в установке рамы, потому что несущий кузов при такой солидной длине машины оказывается переутяжеленным.

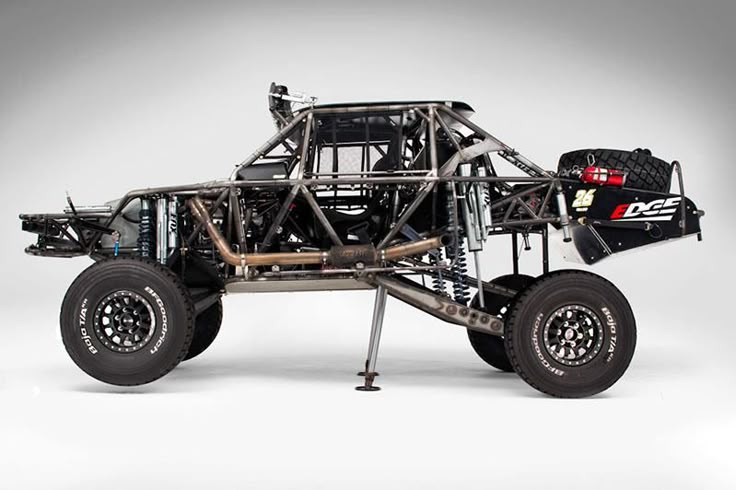

Любой автомобильной раме присуща отличительная особенность с точки зрения конструкции. Она заключается в разделении функций несущих деталей кузова и его панелей, имеющих декоративное значение. Декоративные панели также могут быть оснащены усиливающим каркасом. Такой каркас может располагаться, к примеру, в районе дверных проемов, однако в этом случае он не принимает участия в восприятии силовых нагрузок, которые дают о себе знать во время движения машины. Наиболее распространенной является классификация автомобильных рам в зависимости от используемой несущей структуры. Существуют лонжеронные, хребтовые, периферийные, вильчато-хребтовые, решетчатые рамы, а также несущие конструкции, интегрированные в кузов.

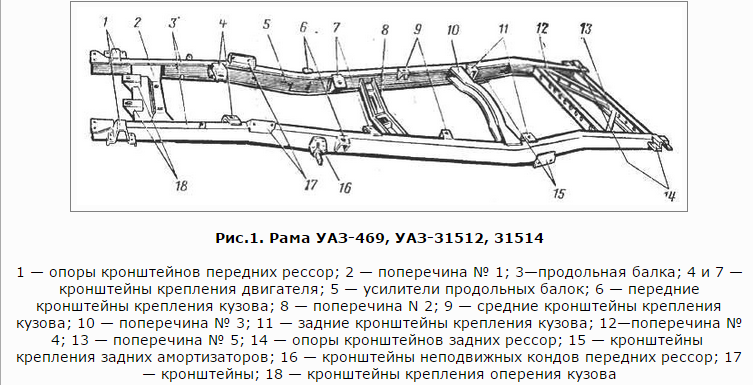

В состав лонжеронной рамы входят несколько поперечин, которые иногда называют «траверсами», пара продольных лонжеронов (так называют главный силовой элемент несущей конструкции, представляющий собой короб сложной формы, выполненный из металла), кронштейны и крепления, предназначенные для установки на них кузова автомобиля и различных агрегатов. Как поперечины, так и лонжероны могут отличаться по конструкции и форме. Выделяют X-образные, К-образные, а также трубчатые поперечины. Их назначение заключается в придании конструкции максимально возможной жесткости. Для изготовления траверс обычно используется гнутый металлический профиль. Для лонжеронов наиболее характерным является переменное по длине П-образное сечение (швеллер). В самых нагруженных участках высоту сечения швеллера увеличивают. Лонжероны могут располагаться параллельно относительно друг друга или под определенным углом. Кроме того, лонжероны могут устанавливаться изогнутыми в вертикальной либо горизонтальной плоскости. Параллельное расположение используется главным образом на грузовых транспортных средствах. Остальные схемы неплохо подходят для внедорожников – автомобилей, обладающих повышенной проходимостью. За счет установки лонжеронов под углом можно добиться получения максимального угла, на который поворачиваются управляемые колеса автомобиля. Изгибы в вертикальной плоскости выполняются для снижения центра тяжести. Вместе с этим становится ниже и уровень пола в машине. Благодаря изгибу лонжеронов в горизонтальной плоскости кроме понижения уровня пола достигается существенное повышение уровня пассивной безопасности в случае возможного бокового столкновения. Для соединения деталей, входящих в состав рамы, между собой используются болты, заклепки. Широкое распространение нашли и сварные соединения. Рамы на заклепках чаще используют в конструкциях грузовых автомобилей, а сварные рамы – при изготовлении легковых машин и самосвалов с большой грузоподъемностью. Болты нашли применение в малосерийном производстве. Лонжеронными рамами оснащаются почти все грузовые машины и внедорожники. Именно популярностью таких конструкций обусловлено то, что под понятием «рама» чаще всего подразумевается как раз лонжеронная несущая система.

Интегрированная рама

Рассказывая на нашем сайте Vodi.su о внедорожниках, мы упоминали, что кузовные конструкции бывают трех основных видов:

рамные — УАЗ-Патриот, Mitsubishi L200, Jeep Wrangler и другие;
несущий кузов — практически все седаны и хэтчбеки;
интегрированная рама.

Вот как раз интегрированной раме мы и собираемся посвятить данную статью.

Чтобы разобраться с темой, нужно сначала вспомнить об устройстве двух остальных видов. Так, обыкновенная рама автомобиля представляет собой конструкцию, напоминающую лестницу. Основными ее элементами являются лонжероны и поперечины, соединенные между собой с помощью сварных швов, заклепок, болтов повышенной прочности.

Такая рама обеспечивает высокую жесткость платформы и некоторую независимость кузова — он может перемещаться относительно рамы, что имеет важное значение при езде по бездорожью или если речь идет о грузовых автомобилях.

Кабина крепится к платформе с помощью заклепок или болтов, а для смягчения применяются подушки из армированной резины для поглощения колебаний

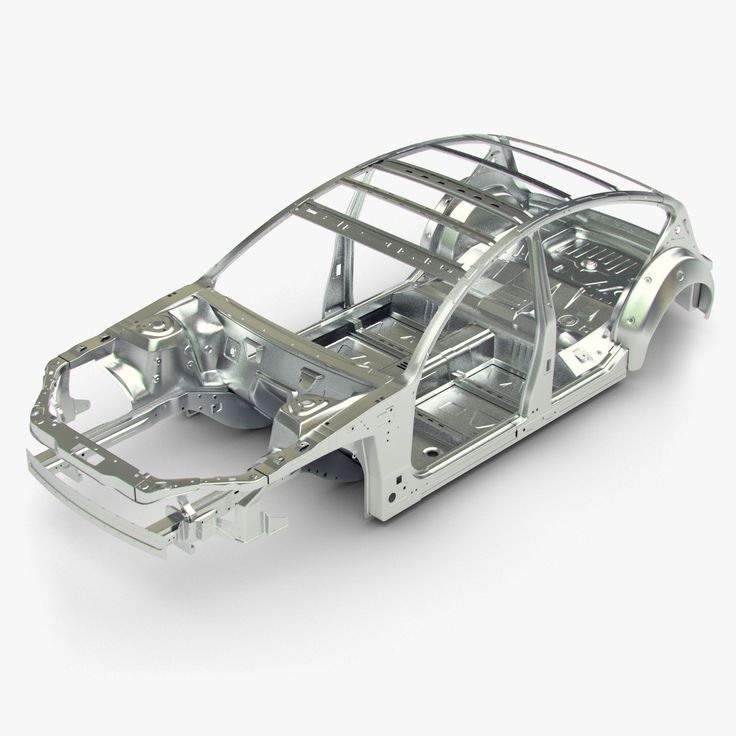

Несущий кузов или основание — кузов конструктивно объединен с рамой и представляет с ней одно целое. Можно сказать, что кабина приварена к раме, либо, если речь идет о более современных автомобилях, кабина с рамой штампуются из одного куска металла. Такая конструкция привлекательна для производителя своей легкостью, но в то же время страдает комфорт — любые неровности воспринимаются весьма болезненно. Соответственно, на авто подобной конструкции можно ездить исключительно по более или менее ровным дорогам.

Интегрированная рама (рамно-кузовная конструкция) является переходным звеном между двумя выше описанными типами.

Ее основные параметры:

рама на лонжеронах неразрывно связана с кузовом с помощью сварных швов;
кузов является неразборным и воспринимает все нагрузки наравне с платформой;

имеются полноценные лонжероны, соединяющие переднюю и заднюю часть автомобиля;
поперечины применяются для придания жесткости.

Понятно, что производители постоянно совершенствуют устройство несущей части автомобилей, поэтому за всю историю автомобилестроения появлялось множество видов и подвидов различных конструкций, но если мы возьмем, к примеру, рамный внедорожник и SUV с интегрированной рамой, то разница очевидна:

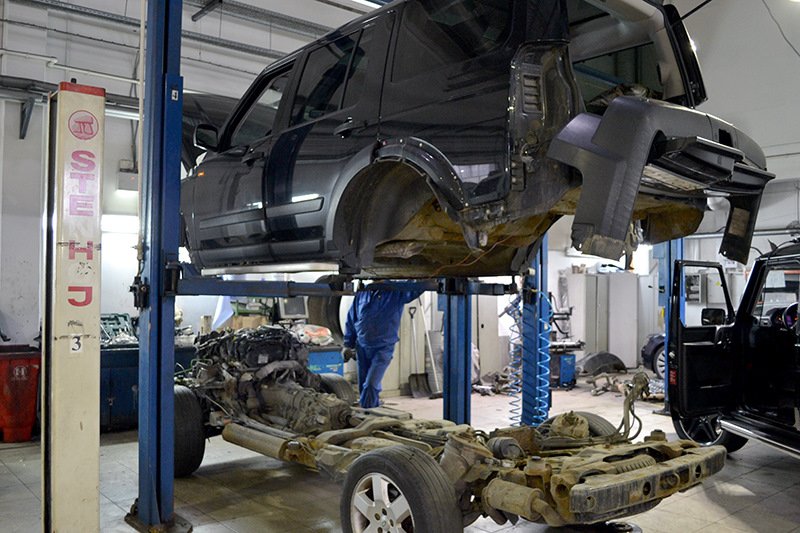

рамные — соединение рамы и кузова разъемное, то есть без особого труда можно снять кабину и переустановить на новую платформу;
рамно-кузовная несущая конструкция — снять кабину можно только с помощью болгарки, срезав ее.

Соответственно, интегрированный кузов имеет больше общего с несущим, разница состоит лишь в деталях: в первом применяются полноценные лонжероны, во втором — подрамники, которые могут находиться в передней части автомобиля под двигателем и коробкой передач, либо только спереди и сзади для придания жесткости.

Исходя из всего выше сказанного, можно сделать следующие выводы:

несущий кузов — идеальный выбор для автомобилей малого и среднего классов, которые преимущественно передвигаются по качественному асфальтированному покрытию;
интегрированная рама — практически все SUV (кроссоверы), пикапы, малые и средние внедорожники, 5-7-местные минивэны;
рамная конструкция — полноразмерные кроссоверы и внедорожники, грузовые авто, автобусы, микроавтобусы, сельхоз техника, гоночные автомобили.

Преимущества и недостатки

Рамно-кузовная конструкция не может быть идеальной, впрочем, как и любая другая, тем не менее она пользуется популярностью по целому ряду причин:

относительная простота сборки — в сварочном цехе приваривают раму к кузову, без дополнительного крепежа;

нагрузки равномерно распределяются по всей поверхности;
благодаря меньшему весу автомобиль легче поддается управлению;
повышенная прочность на кручение — кузов не будет деформироваться при резком торможении, на виражах, при перегрузках.

Минусы тоже есть:

сложности ремонта — интегрированную раму нельзя ремонтировать, только приваривать, особенно если появилась коррозия;
уступает по прочности рамной платформе;
в местах сварных швов быстро нарастает усталость металла, что приводит к быстрому износу при агрессивной манере езды.

Нужно также отметить, что свои минусы есть у любого типа, поскольку идеала достичь невозможно.

(4 оценок, среднее: 5,00 из 5)

Функционал лонжеронной рамы

Что такое лонжерон и как выглядит данная деталь мы рассказали. А теперь давайте поговорим о его предназначении в автомобиле.

Название детали в переводе с французского обозначает движение по длине чего-либо. Данный термин используется для обозначения многих инженерных конструкций подобного типа, к примеру, для названия деталей железнодорожного, авиационного и корабельного транспорта. Несущие конструкции этого типа имеются практически во всех автомобилях, за исключением тех авто, где в качестве основного несущего элемента выступает сама рама.

Устройство лонжерона

В классической конструкции легковых автомобилей лонжерон расположен по длине кузова и призван усиливать его в тех местах, где установлены водительское и пассажирские сиденья, а также закрепляются тяжёлые элементы ТС. В определенном смысле лонжеронная рама выполняет функцию демпфера между подвеской и кузовной частью – некоторое количество энергии, которая воспринимается от дороги и должна передаваться кузову, поглощается несущим элементом.

Если бы у кузова была столь высокая жесткость изначально, то люди, находящиеся в салоне, воспринимали бы все удары намного сильнее, чем при наличии данной конструкции.

А потому для предотвращения подобного эффекта, лонжерон в автомобиле выполняется так, чтобы он мог смягчить удары, а не только полностью деформироваться от этого. Для решения данной задачи существуют особые конструктивные решения, обеспечивающие это разными способами:

Некоторые места лонжерона немного уменьшены в толщину, изменен размер сечения.
Высверливаются технологические отверстия в местах, переносящих наименьшую статичную нагрузку.
Делаются особые складки, позволяющие снять лонжеронную раму машины, например, при ДТП или сильном ударе. Поэтому меньше страдают детали кузова, где присутствуют люди. Несущей конструкцией поглощается кинетическая энергия и принимается вся нагрузка. Благодаря этому удар, передающийся кузову машины, ощущается намного слабее.

Передний лонжерон

Типы существующих несущих конструкций

В первую очередь нужно сказать, что монтаж несущей конструкции в автомобиле производиться в различных положениях – это можно увидеть на соответствующих фото. Большей частью это зависит от того, какова модель автомобиля и на что машина рассчитана. Выделяют такое расположение лонжеронов:

Горизонтальное с параллельным расположением друг относительно друга.
Изогнутые, идущие вдоль днища и повторяющие его контуры.
Вертикальное расположение.
Под углом.

Каждый из этих типов нередко встречается на совсем неожиданных автомобилях, даже на грузовиках и внедорожниках. Первый тип конструкции более свойственен для автомобиля с повышенной проходимостью. За счет вертикального расположения конструкторам удается сделать плоский пол, значительно сниженный в сравнении с классическими автомобилями. Практически такой же эффект для автомобиля дают и горизонтально изогнутые лонжероны, только за счет этого еще повышается и пассивная безопасность.

Как можно увидеть на фото днища большинства автомобилей – между лонжеронами присутствуют и поперечины. Они являются своеобразными ребрами жесткости кузова, размещаются они по-разному: перпендикулярно лонжерону, Х или К-образно. В большинстве своем изготавливаются поперечины из стального профиля, изгибаются под нужным углом. Если рассматривать легковой автомобиль, то в нем поперечины привариваются, в грузовом закрепляются с помощью клепки. К лонжеронам крепятся специальные кронштейны, на которых потом закрепляются агрегаты автомобиля.

Что лучше рама или несущий кузов

Для начала в общих чертах обозначим, что есть рама. В простейшем виде это две параллельные металлические балки (лонжероны), соединённые между собой множеством поперечин.

Предлагаем ознакомиться: Где оформить временную регистрацию гражданину РФ

К этой конструкции крепится подвеска с колёсами, устанавливается двигатель, а потом сверху навешивается кузов. Причём ничего не мешает разработчикам навешивать на одну и ту же раму разные кузова – в этом проявляется одно из её преимуществ.

Дело в банальном несовершенстве технологий, из-за которого другие варианты скелетов, например несущие кузова, были более тяжёлыми и сложными в производстве. Но время шло, появлялись новые сплавы, совершенствовались конвейеры и повышались требования безопасности.

Все эти факторы отодвинули рамные остовы в сегменте легковых автомобилей на задний план, уступив место несущим каркасам. Справедливости ради нужно сказать, что рамы не забыты окончательно. На их базе и поныне создают высокопроходимые внедорожники и грузовики, потому что там, где высокие нагрузки, подобные конструкции каркаса авто имеют преимущества.

Что ж, друзья, нам осталось выяснить, почему, несмотря на свою простоту, рамные каркасы уступили место под солнцем несущим кузовам.

Одной из главных причин стала их низкая пассивная безопасность – при разработке автомобиля с рамным остовом практически невозможно создать так называемые зоны деформации.Помимо этого, сам кузов, где находятся водитель и пассажиры более уязвим, а если начать его усиливать разными элементами, то в результате получим очень тяжёлую машину, что также недопустимо в современных реалиях.

Разновидности

Конструкция лонжеронной рамы автомобиля включает продольные и поперечные балки металлопрофиля, соединенные под углом.

Элементы силового каркаса размещают с учетом установки соответствующих узлов и агрегатов машины.

Основные конструктивные элементы лонжеронной рамы автомобиля и способы их соединения:

Параллельные траверсы, скрепленные с продольными швеллерами в виде «лестницы». Чаще применимы для тяжелых машин в условиях бездорожья.
Изогнутая рама по контуру кузова позволяет повысить устойчивость. Создает комфортные условия в салоне и защищает пассажиров от внешних ударов и вибрации.
Лонжеронная рама автомобиля с вертикальными участками позволяют уменьшить клиренс машины. Обычно такую конструкцию устанавливают на общественном транспорте для удобства пассажиров.
Элементы рамы, расположенные под углом в виде скошенного креста, увеличивают жесткость системы. Обычно такой тип основы применяют на внедорожниках и грузовиках.

Использование лонжеронной рамы на технике, подразумевающей тяжёлые условия эксплуатации или серьёзные силовые нагрузки, оправдано и компенсирует большинство недостатков конструкции.

Кроме стальных сплавов, в составе балок используют профилированный алюминий, титановые швеллера и композитные материалы.

История

Первыми стали отказываться от классической рамы спортсмены. Для них была важна не только масса машины, но и повышенная жесткость кузова, что позволяло улучшить управляемость. У несущего кузова жесткость на кручение больше, что тоже говорило в его пользу. Применение несущего кузова позволило уменьшить вес машины и сделать автомобиль значительно более послушным на высокой скорости.

Однако автомобили с такой конструкцией были гораздо более шумными, чем рамные. В связи с этим были разработаны системы расчета вибро- и шумораспределения., и простенькие резинки между рамой и кузовом заменили на шумопоглощающие покрытия.

Сидеть на заднем сиденье в рамном внедорожнике (например, в Mitsubishi Pajero 2) так неудобно, потому что сиденье расположено над колесными арками. Рама поднимается вверх, чтобы их «обогнуть»

В 30-е годы практически все производители легковых автомобилей старались уйти от использования рамы как таковой. В связи с этим начались поиски и эксперименты. Некоторые автомобили тех лет имели облегченный вариант рамы (довоенный Ford Prefect или КИМ-10). Эта рама хотя и существовала отдельно от кузова, но не была достаточно жесткой для восприятия нагрузок, и могла их воспринимать только в сочетании с кузовом. Такая рама значительно облегчала сборку автомобиля на заводе: с начала к ней прикреплялись все системы, а уже затем раму соединяли с кузовом.

В это же время появились первые автомобили, в которых рама с кузовом имели сварную конструкцию. Примерами таких машин являются «Победа» ГАЗ-М-20 и «Волга» ГАЗ-21. Хотя считалось, что это машины с несущим кузовом, в их основании были самые настоящие лонжероны. Передний подрамник был не плоским, а объемным, и представлял из себя небольшую, идущую до середины автомобиля раму . Задний подрамник был соединен с кузовом при помощи сварки и не отделялся от него. Но все равно представлял из себя заднюю часть классической лонжеронной рамы. Можно сказать, что это были автомобили с частично интегрированной рамой.

Интегрированную раму имеют пикапы и внедорожники (за исключением тяжелых внедорожников, у которых в основании обычная рама).

Самый первый в мире внедорожник с интегрированной рамой – Jeep Cherokee 1984 года. Сварную конструкцию с ланжеронной рамой имеет кузов автомобиля Иж Комби и многие другие, например, «ВАЗ 2121», ЛуАЗ 969, Volga Siber. У Chrysler Sebring в кузов вварена переферийная рама. Кроме того интегрированные рамы используют в автобусах.

Как устроена рамная конструкция автомобиля

Рамная конструкция автомобиля представляет собой несущую систему, на которой смонтирован двигатель внутреннего сгорания (ДВС), детали трансмиссии и подвески и, собственно, кузов. Такое устройство обеспечивает максимальную надежность машины при эксплуатации в реальных дорожных условиях. Не стоит забывать, что железнодорожный транспорт стал прототипом для автомобильных средств передвижения, и, соответственно, взаиморасположение элементов на первых порах перекочевало оттуда.

Паровоз перемещал такие объемы груза, которые и не снились машине, поэтому рамная конструкция автомобиля имеет очень большой запас прочности.

Самые первые рамы в 20-х годах прошлого столетия изготавливались из металлических труб прямоугольного сечения. Они были универсальны и технологичны на производстве. К 1930-м годам в автостроении начался постепенный переход к интегрированию рамы и кузова. Стали появляться полурамные и несущие транспортные средства. В итоге, практика показала, что рамная конструкция автомобиля актуальна для тяжелых машин. Грузовики, тракторы, внедорожники, лимузины делаются по этому «рецепту». Особенно это касается бронированных лимузинов, огромный вес которых может удержать только полноценная рама, изготавливаемая, как правило, по отдельному заказу.

Рамная конструкция автомобиля четко подразделяет элементы на силовые и декоративные. Рама воспринимает нагрузки от мотора, трансмиссии и колес. Также она играет важную роль в пассивной безопасности автомобиля. Шасси – это совокупность рамы и силового агрегата с коробкой передач и подвеской. Оно, в принципе, может передвигаться и без кузова.

Кузовные панели формируют внешний облик и образуют кабину для водителя и пассажиров. Некоторые элементы кузова могут быть усилены дополнительным каркасом, но это касается, в основном, безопасности людей и не влияет на демпфирование нагрузок от мотора и от дорожного покрытия. Схема постоянно совершенствовалась, и со временем появилось несколько отдельных подвидов, характеризующих силовую структуру. Выделяют лонжеронные, хребтовые (в том числе вильчато-хребтовые), периферийные и решетчатые типы, особняком стоят несущие и полунесущие разновидности.

Ремонт

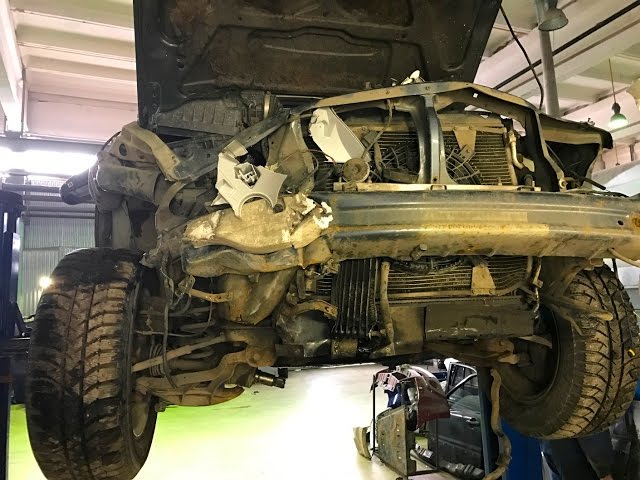

В подавляющем большинстве случаев ремонт касается передних лонжеронов, задний деформируется реже. Для исправления деформации необходим специальный стенд-каролинер. Приходится разбирать значительную часть авто. Но даже самым опытным мастерам выполнить задачу исправления деформированного лонжерона очень сложно. Замена, как и ремонт лонжерона — процедура длительная, очень сложная и дорогостоящая.

Когда основные части этой детали остались в нормальном состоянии, частичная замена может быть выполнена с помощью газосварочных работ. Но не следует надеяться, что сварка поврежденного лонжерона восстановит в нем заводские качества. Прочность его существенно снизится, соответственно, свои важные функции он будет выполнять гораздо хуже. При лестничной раме заменить лонжерон легче. Но если эта деталь сильно ушла в несущем кузове легкового автомобиля, замена лонжерона становится бессмысленной и нередко приходится менять кузов целиком.

Если есть возможность ремонта или замены, необходимо, чтобы новая деталь имела те же габариты, что и деформированная, не превышала их.

Лонжерон — важнейшая деталь автомобиля, которая остается невидимой и потому о ней мало задумывается обычный автовладелец. Тем не мене, от этой детали в огромной степени зависит состояние авто и безопасность его эксплуатации. При подозрении на деформацию этого элемента следует незамедлительно обращаться в автомастерскую, это поможет избежать очень дорого ремонта в будущем и повышенного риска во время езды.

Московский автомобильно-дорожный государственный университет , г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

Основные тонкости обслуживания рамы

Каждый автовладелец, несомненно, уделяет немало внимания заботе о своем автомобиле. Однако, к сожалению, некоторые из наших соотечественников толком не знают, как именно нужно за ним ухаживать. Рассмотрим же, какими специфическими особенностями отличается обслуживание рамного авто, и о чем необходимо помнить владельцу подобного транспортного средства. На самом деле, ухаживать за рамой очень просто. Достаточно своевременно мыть ее (это можно делать одновременно с мытьем кузова), регулярно красить и внимательно следить, чтобы на раме не появились повреждения

Ну а если вы все-таки столкнетесь с трещинами или другими проблемами, важно незамедлительно обратиться в автосервис

Преимущества и недостатки

В современных легковых автомобилях предпочтение отдано несущему кузову. Это происходит в силу ряда причин. Несмотря на явные преимущества (простая конструкция, упрощенная сборка автомобиля на заводе, легкий ремонт), у рамного кузова есть и существенные недостатки. Во-первых, при разделении функций кузова и рамы, приходится значительно увеличивать массу. Во-вторых, лонжероны, которые проходят под кузовом, забирают у пассажирского салона значительную часть. Пороги оказываются большими, а это затрудняет посадку в автомобиль. В-третьих, у рамных автомобилей уровень пассивной безопасности значительно ниже, ввиду возможности смещения рамы относительно кузова при ударе. В-четвертых, плоская рама уступает несущему кузову по показателю жесткости на кручение.

Таким образом, так как легковой автомобиль должен быть и комфортным и безопасным, несущий кузов для него стал незаменим. В тех же автомобилях, которым необходимо работать в сложных условиях, используют только рамные конструкции.

Хребтовая рама

Рамы хребтового типа для автомобилей были разработаны специалистами компании «Татра». И использовались такие рамы в основном на автомобилях этой компании. Основной несущей частью хребтовой рамы является труба, которая соединяет между собой двигатель и все элементы трансмиссии.

По сути, силовой агрегат, а также сцепление, коробка передач и главная передача являются также и элементами рамы. Крепление всех этих механизмов – жесткое. Крутящий момент от двигателя к элементам трансмиссии выполняет вал, который устанавливается внутри трубы. Использование такой рамной конструкции возможно только при обеспечении всех колес автомобиля независимой подвеской.

Хребтовая рама хороша тем, что обеспечивает высокую жесткость на скручивание, легкое и быстрое создание автомобилей с различным количеством ведущих мостов, но поскольку некоторые механизмы автомобиля находятся внутри рамной конструкции, то и выполнение ремонтных работ довольно затруднительно.

Рамы вильчато-хребтового типа также разработаны сотрудниками «Татра». В данном случае они отказались от жесткого крепления двигателя и трансмиссии к несущей центральной трубе. Вместо этого они с обеих сторон несущей трубы установили специальные вилки, на которые и устанавливаются двигатель с трансмиссией.

Вильчато-хребтовые рамы

Это подвид хребтовых рам, и его главной особенностью является то, что и передняя, и задняя части представляют собой трезубцы, основой которых есть центральная труба каркаса, а от неё уже отходят два лонжерона, которые используют для крепления узлов и агрегатов. В них используется обычный карданный вал, а картеры мостов и двигателя не являются единым целым с центральной трубой. Главный недостаток таких машин – неважная управляемость из-за расположения мотора сзади. В наше время такой вид рамной конструкции в автомобилестроении уже не используется.

Периферийные рамы

Разновидность лонжеронных рам, которую начали массово применять на крупных европейских легковых авто и американских «дредноутах» в 60-х годах. В этих рамах лонжероны размещены так широко сзади, что при установке кузова находятся у порогов, что позволило значительно повысить уровень пола и уменьшить саму высоту автомобиля. Большие плюсы такого авто в том, что он максимально приспособлен к боковым ударам, но и минус немаленький есть – кузов автомобиля должен быть более прочным и жёстким, так как рама неспособна выдержать большую нагрузку.

Пространственные рамы

Эти наиболее сложный вид рамной конструкции, который используется в производстве спортивных авто. Это конструкция из тонких легированных труб, которым несвойственно кручение. Трубные конструкции плохо переносят испытание на изгиб. И сегодня они уступили место в автомобилестроении монококам, но получили применение в автобусостроении.

Основные типы несущих систем автомобилей

Принято различать несколько основных типов конструкций несущих рам автомобилей:

Наиболее широкое распространение получила несущая система лестничного типа. Она называется лонжеронной конструкцией и состоит из двух несущих балок, к которым крепятся поперечные траверсы. Рамы лонжеронного типа используются практически во всех типах грузовых автомобилей.
Кузовные несущие системы. Такие рамы еще называют периферийными. Основной особенностью этого типа рам является их широкая средняя часть, в которую устанавливается кузов машины. Это позволяет значительно уменьшить высоту автомобиля и повысить безопасность эксплуатации.
Хребтовая система. Основным элементом этой основы автомобиля является трансмиссионная труба. Используется в основном на грузовых машинах повышенной проходимости с независимыми подвесками.
Вильчато-хребтовая рама (Х-образная).
Трубчатая рама (конструкция решетчатого типа, состоящая из полых труб, отличается особой прочностью и используется для производства спорт-каров и болидов).

Статья в тему: Как выбрать компрессор для покраски автомобиля

Маковая цепочка от Chaasis

Темы Здесь —

1] Введение в кадр

2] Функции рамы

3] Строительство кадра

9000 4] Типы. Рама: обычная, лестничная, полуинтегральная, интегральная, космическая рама, рама по периметру и рама Supperleggera.

5] Материал, использованный в раме

6] Особенности конструкции в раме

7] Нагрузки, действующие на рамку шасси

8] Дефекты в кадре

9] Техническое обслуживание или ремонт кадра

10] Сравнение кадры

11000 и

12] Типы секций рамы.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Знакомство с рамой

A кадр является основным конструктивный элемент шасси автомобиля. Все к нему крепятся остальные остальные элементы шасси; термин для этой конструкции – «корпус-на-раме» конструкция.

Рама и шасси одинаковые?

Кадр был прежнее название шасси; более легкий и жесткий, чтобы сделать его вашим автомобилем лучше. Но технически они полностью отличаются друг от друга. Рамка только один из основных компонентов шасси. И остаются части, приспособленные к нему, сделать полный скелет шасси.

Это вспомогательный компонент или называется днище автомобиля. автомобильная рама является каркасом (структурным хребтом) любого шасси автомобиля. Это основа для установки двигателя, система трансмиссии, система рулевого управления, тормоза с помощью пружины, оси, резины колодки и т. д.

F рама является основной рамой автомобильное шасси. Он поддерживает все части автомобиля, прикрепленные к это. Все системы, связанные с автомобилем, такие как силовая установка, трансмиссия, рулевое управление, подвеска, тормозная система и т. д. крепятся и поддерживаются только им. рама должна быть чрезвычайно жесткой и прочной, чтобы выдерживать удары, скручивания, нагрузки и вибрации, которым он подвергается во время движения автомобиля. движение по дороге.

Функции шасси Рама:

Для перевозки пассажиров, товаров или груза в организме.

Для поддержки нагрузки кузова, двигателя, коробки передач и т. д.,

Чтобы противостоять силам, вызванным внезапным торможение или ускорение

Чтобы противостоять нагрузкам, вызванным плохой дорогой состояние.

Чтобы противостоять центробежной силе, возникающей при прохождении поворотов транспортного средства.

Чтобы выдерживать крутильные колебания, вызванные движение автомобиля

Чтобы выдерживать изгибающие напряжения при подъеме и падении передний и задний мосты.

Конструкция автомобильного шасси Рама:

Рама узкая спереди для обеспечения коротких радиус поворота на передние колеса. Он расширяется на задней стороне, чтобы обеспечить больше места в корпусе. Рама опирается на колеса и шину сборки. Он изготовлен из кованой стали. И все части, связанные к автомобилям привязаны только к нему.

Рис. 1.42: Рама

Упрощенная схема, изображающая раму (рис. 1.42) показаны продольные (лонжероны) A и поперечные (поперечные/вертикальные) элементы C . Рамка сужена вниз спереди называется Inswept , чтобы лучше блокировать руль что обеспечивает пространство для поворота и качания передних колес, что также дает меньший радиус поворота. Кадр Подъем вверх в сзади и спереди, чтобы приспособиться к вертикальному перемещению осей из-за пружинит при проезде дорожных неровностей и других дорожных неровностей. Это также обеспечивает низкую высоту шасси.

Рамы для них имеют только прямые элементы без сужения вперед или с закруглением вверх спереди или задний. F — кронштейны, поддерживающие корпус. я. е. называется как Кронштейны кузова . Д это тупые утюги для действуют как подшипники для листовой рессоры Скобы . Они также принимают Кронштейны бампера . Кронштейны E есть предназначен для установки пружин. Пружинные скобы есть предусмотрена установка кузова автомобиля.

Удлинение рамы шасси перед передней осью называется « Передний свес» . Удлинение рамы шасси за задней осью называется ‘ Задний свес’ .

Сцепление двигателя и коробка передач крепятся болтами вместе образуют один жесткий узел, который обычно устанавливается на переднем конце кадра. Он поддерживается на раме в трех местах с помощью резиновые блоки. Это помогает изолировать двигатель от дорожных толчков и кузова. от вибраций двигателя. Кроме того, этот метод подходит для любых несоосность двигателя или трансмиссии относительно рамы или тело.

Типы рам автомобильных шасси:

Основные типы рам являются:

1. Обычная рама,

2. Лестничная рама,

3. Полуцельная рама,

4. Цельная рама (или бескаркасный или модульный каркас или цельный),

5. Пространственная рама, и

6. Периметральная рама

7. Superleggera.

1. Обычная рама:

Обычная рама также известна как ненагруженная. несущая рама. В этих типах рамы нагрузки на транспортное средство передается на подвеску рамой, которая является основным скелетом транспортное средство.

Корпус изготовлен из гибкого материала, такого как дерево, алюминиевый лист и изолированную раму, вставив резиновые крепления в между. Рис. 1.43 изображает обычную раму с крестообразным элементом. в центре, чтобы противостоять скручивающей силе.

Применение: — используется на старых автомобилях Daimler .

Рис. 1.43: Обычная рама

2. Лестничная рама — Фундамент:

Лестничная рама – одна из старейших форм автомобильная рама. Это корпус на раме конструкция. Это Из названия понятно, что рама лестничного шасси напоминает по форме лестницу с двумя длинными продольными рейками, соединенными между собой боковыми и поперечными планками.

Эта конструкция обеспечивает хорошее сопротивление лучу благодаря непрерывные рельсы спереди назад, но плохая устойчивость к кручению или деформации если используются простые перпендикулярные поперечины. Кроме того, автомобиль общая высота будет выше из-за того, что поддон пола расположен над рамой а не внутри него.

Примеры: Грузовики, длинные автобусы и внедорожники. Каркас лестницы был постепенно отказались от автомобилей примерно в 1940-х годах в пользу рам по периметру и теперь можно увидеть в основном на грузовиках и некоторых внедорожниках.

В то время как большинство легковых автомобилей уехали благодаря конструкции кузова на раме он до сих пор используется для грузовых автомобилей и внедорожников, так как облегчает доступ к двигателю.

A На рис. 1.44 показана лестничная рама. л ₁ л ₂ — Продольный элемент, C1 C2 C ₃ С ₄ С ₅ С ₆ — являются поперечными членами. Имеет два длинных лонжерона (L ₁ , L ₂ ) и 5-6 поперечин, соединенных между собой заклепками и болты. Каркас выполнен из швеллерного или трубчатого профиля короба. раздел.

Рис. 1.44: Лестничный шасси рамка

3. Полуанегенная рама:

в некоторых автомобилях. на котором установлен двигатель, коробка передач и передняя подвеска, а другая половина в днище кузова. Это имеет преимущество, когда транспортное средство встречается с аварией переднюю раму можно легко заменить поврежденной рамой шасси.

В этом случае резиновые опоры, используемые в обычной раме между рамой и подвески заменены на более жесткие крепления. Из-за этого некоторые из нагрузка автомобиля также распределяется между рамой. Этот тип рамы тяжелее по конструкции.

Применение: Этот тип рамы используется в автомобилях FIAT и некоторых европейских и американских автомобилей.

Рис. 1.45: Полуинтегральная рама

4. Цельная рама или безрамная конструкция:

В этом тип конструкции, нет каркаса. Его также называют унифицированным. каркасно-кузовная конструкция или, скажем, Unibody . В шт. конструкция , каркас кузова и днище кузова свариваются или крепятся болтами вместе в единую сборку.

Цельный корпус конструкция ( рис. 1.46 ), собранная путем сварки основных панелей кузова для формирования рамы для крепления двигателя, трансмиссии, подвески и других части. Этот тип конструкции обычно используется на автомобилях.

Рис. 1.46: Цельная рама или бескаркасная конструкция

не требует отдельной рамы, обеспечивает структурную прочность или поддержку механические компоненты автомобиля.

В унифицированном кузове может использоваться монокок конструкция, или он может использовать прочные конструктивные элементы как неотъемлемую часть его строительства.

Цельная конструкция использует сам корпус для создания инфраструктуры автомобиля и изготавливается в большинстве случаев точечной сваркой вместе сотни небольших металлических сборок.

На современной сборочной линии можно увидеть автоматические точечные сварщики, искрящие куски листового металла, в конечном итоге формирование кузова автомобиля.

Нижняя часть кузова изготовлена из листов пола и швеллерных и коробчатых профилей, сваренных в единое целое. Эта сборка заменяет раму.

Поэтому рамка всегда скрыта или устраняет отдельную рамку строительство. Но рама всегда присутствует в виде цельного кузова. Иногда называют своеобразной рамкой.

Уменьшает общий вес по сравнению с обычной раздельной конструкцией рамы и кузова. И дает больше прочность и жесткость или долговечность.

Рамки нет и все сборочные единицы крепятся к кузову. Все функции рамы несет выходит самим телом.

Из-за отсутствия длинной рамы дешевле и за счет меньшего веса наиболее экономична. Следовательно, это моно или бескаркасный или без шасси. Только недостаток — ремонт сложный.

Применение: Эта рама в настоящее время используется в большинстве современные автомобили. Сегодня почти каждый автомобиль и многие современные грузовики или автобусы производятся на концепции «цельный» из соображений веса и стоимости.

Назначение этого конструкция: если unibody поврежден в результате аварии, погнулся или деформировался, по сути, его рама тоже, и транспортное средство неуправляемое.

Если кузов автомобиля с кузовом на раме имеет аналогичные повреждения, он может быть разорван местами от рамы, которая еще может быть прямой, и в этом случае автомобиль проще и дешевле в ремонте.

5. Космос кадр:

Космический кадр имеет особый вид трубчатая рама, состоящая исключительно из относительно коротких труб малого диаметра. Трубы сварены вместе в конфигурации, которая нагружает их в первую очередь в напряжение и сжатие.

Металлическая конструкция кузова, покрытая наружная обшивка из пластиковых или композитных панелей.

Вытянутый вид рис. 1,47 .

Крыша и боковые панели могут крепиться с помощью механических застежек или клеи. Рама шасси пространственной рамы имеет все компоненты, прикрепленные к скелетный каркас из труб и панели кузова имеют ограниченную конструктивную функцию.

Рис. 1.47: Распорные рамы

После столкновения пространственная рамка более вероятно наличие скрытых повреждений или скрытой коррозии. Опорные элементы крепятся болтами до цельного дна.

Необходим в зонах с высокой нагрузкой для снижения бодифлекс. Композитные (пластиковые) панели крепятся к металлическому внутреннему корпусу. состав.

Композитные панели можно сделать гибкими чтобы противостоять дверным звонам и небольшим вмятинам. Конструкция космических рам легче и жестче стали.
Преимущества:

Дает правильная геометрия автомобиля, жесткость и поддержание точности контролирует. Это легкая жесткая конструкция, изготовленная из блокирующими стойками и является прочным из-за присущей жесткости, предлагаемой форма треугольника.

Приложение:

Примечательно примерами автомобилей с пространственной рамой являются Audi A8, Audi R8, Ferrari 360, Lamborghini Gallardo и Mercedes SLS AMG. Все легковые автомобили.

Audi A8 был первым серийным автомобилем с шасси с алюминиевой пространственной рамой (ASF). Претензия к тому, что шасси ASF 4 на цент легче и жестче, чем обычный стальной монокок.

Недостатки:

проблема, которую может создать пространственная рама, заключается в том, что она охватывает большую часть автомобиля и может затруднить доступ водителя и двигателя.

Fig 1.48: Space frame ( Audi R8 & A8 )

6. Superleggera:

An Итальянский термин (означающий «сверхлегкий» ) для конструкция спортивного автомобиля с использованием трехмерной рамы, состоящей из клетки узких трубок, которые не только проходят под кузовом, но и поднимаются вверх по крыльям и над радиатор, капот, крыша и под задним стеклом; это похоже на геодезическая структура.

кузов, не несущий нагрузку, крепится снаружи к раме и часто делают из алюминия.

Суперлеггера технология изготовления кузовов автомобилей, разработанная Felice Bianchi Anderloni итальянского производителя кузовов Carrozzeria Touring Superleggera в 1936 году.

Первые кузова Superleggera были изготовлены к северу от Милана, недалеко от Альфа-Ромео, итальянский Citroën и бывшие компании Isotta Fraschini.

Рис. 1.49: Superleggera

Система superleggera состоит из несущий каркас из стальных труб малого диаметра, соответствующих форму кузова автомобиля и покрыты тонкими панелями из сплава, которые укрепить каркас.

Помимо небольшого веса, Система конструкции superleggera обеспечивает отличный дизайн и производство гибкость, позволяющая производителям кузовов быстро создавать инновационные кузова формы.

Трубки superleggera были припаяны к форма на зажимном приспособлении, и панели затем были установлены поверх него. Панели только прикреплены по краям, в основном за счет обжатия краев панели по угловому сечению полосы на стальном каркасе.

Большая часть панели не имеет жестких или контакт металл-металл с каркасом, он просто опирается на него, с трубки, обернутые мешковиной или с резиновой прокладкой.

Система superleggera больше не используется в крупносерийном автомобильном производстве по ряду причин.

В первую очередь тело superleggera не может соответствуют современным стандартам ударопрочности, а стоимость изготовления и гальванических коррозия между алюминиевыми панелями кузова и стальной трубчатой рамой также являются запрещающими факторами.

Кроме того, трубы рамы, используемые для сконструировать тело superleggera слишком маленькое и из неподходящего материала для крепления элементов подвески, поэтому требуется шасси, недостаток не встречается в пространственной раме и других системах шасси.

В 1948 году производитель автомобилей Bristol представил Строительство Superleggera на Bristol 401. Bristol, у которого были самолеты. отраслевой опыт, были более успешными в борьбе с гальванической коррозией, чем другие производители.

Несколько других производителей создали автомобилей с использованием технологии строительства superleggera. Известные примеры включают:

Alfa Romeo 8C 2900 Милле Милья, Альфа Ромео 1900 Супер Спринт, Альфа Ромео 2600, Астон Martin DB4, DB5 и Lagonda Rapide, BMW 328 Touring Roadster, Бристоль Автомобили, Феррарис 166, 19Модели 5, 212 и 340, Lamborghini 350GT, Lancia Кабриолет Flaminia, Maserati 3500GT, Pegaso Z-102. и т. д.

6. Рама по периметру:

Аналогична лестничной раме, но средние секции лонжеронов рамы располагаются за пределами передних и задних лонжеронов сразу за панелями порогов или панелями порогов. Этот тип рамки предлагает нижний поддон пола и лучшая безопасность в случае бокового удара.

Рис. 1.50: Рамка по периметру

Этот тип конструкции не обладает жесткостью, это уменьшает лучевое сопротивление и сопротивление кручению в переходных зонах от передней части к центр или центр назад. Чтобы преодолеть это, некоторые необходимые дополнения находятся в дизайн понравился использованием моментных коробок и мягкими настройками подвески.

Рамы по периметру, используемые в легковых автомобилях в США, но не в остальных странах. мире, пока цельный корпус не приобрел популярность и до сих пор используется на полнокадровых камерах в США. легковые автомобили. Эти типы кадров видят много 19Продажи пассажиров в США за 50 лет легковые автомобили.

Типы секций рамы:

Рамы состоят из различных секций, они бывают; Коробка, Трубчатые швеллеры, U-образный профиль и т. д., сваренные или склепанные вместе для создания рамы шасси.

Три типа стальных профилей чаще всего используются для изготовления рам:
1. Швеллерная секция,
2. Трубчатая секция и
3. Коробчатая секция.

Рис. 1.53: Секции рамы

Различные сечения используются для продольных и поперечных элементов. Обычно швеллерное сечение и коробчатое сечение используются для продольных (боковых) элементов , а другие сечения, такие как двутавровое сечение , шляповидное сечение, трубчатое сечение используются для поперечных элементов .

Швеллерные секции предпочтительны для приложения для тяжелых условий эксплуатации. Секция швеллера (в большегрузном автомобиле) используется для длинных стержней и коробчатого сечения для коротких стержней. Используется трубчатая секция современные трехколесные транспортные средства, скутеры, матадоры и пикапы. различные типы поперечных сечений рам показаны на рис. 1.53.

Секции канала имеют хорошее сопротивление на изгиб, табличные сечения имеют хорошую устойчивость к кручению, а коробчатые сечения имеют хорошую устойчивость к изгибу и кручению.

Материал для рамы:

Состав листового никелевого сплава сталь с содержанием углерода 0,25-0,35%, марганца 0,35-0,75%, кремния 0,30% макс., никель 3%, фосфор 0,05% макс., сера 0,5% макс.

«Alpax» — алюминиевый сплав, который также использовался для изготовления рамы. материал. В то время как материал, используемый для различных кронштейнов рамы; мягкий сталь, среднеуглеродистая сталь, твердая сталь, 1% никеля, мягкая сталь, железо (черный сердце).

Рассмотрение дизайна в кадре:

Перед проектированием первый выбор материал, их свойства и форма или тип поперечного сечения являются первичными требования. Выбор материала зависит от типа транспортного средства (тяжелое или свет), конструкция шасси (расположение двигателя), фирма-производитель и т. д.

Конструкция рамы шасси с необходима достаточная жесткость и прочность. Наряду с силой а. важным соображением в конструкции рамы шасси является увеличение характеристики жесткости (на изгиб и кручение). Адекватное кручение жесткость требуется, чтобы иметь хорошие характеристики управляемости. Обычно рамы шасси разработаны на основе прочности и жесткости.

Рамы должны быть достаточно прочными, чтобы нести нагрузку во время внезапных торможений и аварий.

Нагрузки на раму шасси, максимальное напряжение сдвига и прогиб при максимальной нагрузке являются важными критериями для проектирования и анализа.

При обычном методе расчета дизайн основан на прочности, и затем упор делается на увеличение жесткость шасси с очень небольшим учетом веса шасси.

Одна из таких процедур проектирования включает добавление структурной поперечины к существующей раме шасси для увеличения его жесткость на кручение.

В результате вес шасси увеличивается. Это увеличение веса снижает топливную эффективность и увеличение стоимости за счет дополнительных материалов.

Нагрузки, действующие на шасси Рама:

Рама испытывает множество различного характера во время движения автомобиля. Эти нагрузки, в свою очередь, производят стрессы и деформации различного характера. Как правило, рама выдерживает следующие виды нагрузок.

1. Стационарный (статический) нагрузки, а именно нагрузки постоянных навесное оборудование, как и все части шасси, кузова и т. д.

2. Инерционные нагрузки при повороте, торможении и т. д.

3. Мгновенные нагрузки при быстром ускорении, резком торможении и т. д.

4. Кратковременные нагрузки, действующие при пересечении дорог неровной и неровные поверхности.

5. Ударные нагрузки, вызванные ударом колес о дорогу препятствия. Это может привести к деформации рамы или ее крах. Внезапные аварии, лобовой сговор и т. д. Бамперы и более -райдеры используются для выдерживания ударных нагрузок, тем самым обеспечивая безопасность и более длительный срок службы. жизнь кадру.

6. Перегрузки, вызванные неравномерностью и перегрузкой транспортного средства.

7. Изгиб (или изгиб) load: Производится в вертикальном плоскость лонжеронов из-за –
a. собственный вес транспортного средства,
b. вес пассажиров,
c. Крутящий момент двигателя,
d. тормозной момент.

Изгибающая нагрузка также развивается в боковая плоскость лонжеронов из-за –
a. дорожный изгиб,
b. угловая сила,
с. боковой ветер.

Действие изгибающей нагрузки вызывают изгибные напряжения, которые могут быть как растягивающими, так и сжимающими по своей природе. Сопротивление сжимающему напряжению достигается за счет размещения элементов, воспринимающих тягу, между рама и задний мост. Напряжению противостоит использование материала достаточная прочность.

8. Крутящая нагрузка (или крутящий момент): это вызвано вертикальная нагрузка при наезде автомобиля на неровности дороги. Скручивание вызывает касательное напряжение в раме. Рама спроектирована достаточно прочной, чтобы противостоять кручения путем предоставления:
a. элементы сопротивления крутящему моменту,
b. поперечины,
c. радиусный стержень,
d. Моментные элементы бензорамного типа.

Дефекты рамы:

Обычно рамы являются дефектами доказательство, но единственный заметный дефект, который обычно возникает в рамах из-за несчастные случаи. ошибка выравнивания. Это можно проверить с помощью отвеса метод.

Таким образом, возможной причиной дефектов может быть любая из следующих:

1. Тупые утюги или боковые члены могут быть согнуты.

2. Поперечины могут быть пристегнут.

3. Некоторые заклепки могут ослаблены или сломаны.

Техническое обслуживание или ремонт Рама:

Рамы практически не требуют обслуживания. Однако, если рама согнута настолько, что это может привести к смещению автомобиля или привести к неисправности рулевого управления, автомобиль должен быть выведен из эксплуатации.

Сверление рамы и обшивки стыков можно временно отремонтировать небольшие трещины в боковинах рамы. Уход должен быть упражняться при выполнении этой задачи, так как рама может быть ослаблена.

Рама транспортного средства не должна быть сварены газовой или дуговой сваркой, если это не указано изготовителем. тепло удаляет закалку из металла, а при слишком быстром охлаждении вызывает металл для кристаллизации.

Незначительные изгибы можно устранить с помощью гидравлических домкратов, штанг и зажимов. Если повреждены элементы рамы небольшой, их можно отремонтировать при помощи гидравлического домкрата и отжима утюги. Если повреждение больше, изогнутый элемент рамы может быть нагрет до выпрямить его. Другой альтернативой может быть вырезать поврежденную часть и приварить вместо него новый. Некоторое случайное транспортное средство не может быть легко отремонтировано или следует заменить один раз.

Авария, резкое вождение и/или перегрузки и т. д. являются причинами изгиба, трещин в элементах рамы, а также выравнивание — еще один параметр дефектов кадра. Погода будет колесом проблема выравнивания или выравнивания кадров. Это может стать еще одной причиной повреждения рамка. Если сход-развал автомобиля находится в неудовлетворительном состоянии, необходимый.

Выравнивание рамы:

Выравнивание проверено с помощью «метода простого отвеса» . Автомобиль был установлен на ровной поверхности и подвешивание отвеса из четырех разных точек с каждой стороны рамы и затем их положение на земле было отмечено.

Затем транспортное средство забирают и диагонали измеряются между соответствующими точками. Это не должно отличаются более чем на 7 или 8 мм. Если любая из соответствующих диагоналей отличаются более чем на эту величину, кадр не выровнен, т.е. смещение.

Подрамник:

***

Кузовные работы и интегральная конструкция (автомобиль)

21. 7.

Кузовные работы и интегральная конструкция
Некоторые термины, относящиеся к кузову.
Кабина. Это кабина водителя, которая может быть закрытой областью, отделенной от остального кузова (как в грузовике), или может быть открытой областью, являющейся частью кузова (как в легковом автомобиле).
Фасция. Это передняя часть автомобиля, видимая водителю. Включает приборную панель (щиток приборов), корпус магнитофона, глобус и т. д.
Приборная панель. В нем расположены различные индикаторы, такие как индикатор уровня топлива, индикатор температуры двигателя, спидометр, вольтметр, амперметр, одометр, панель управления кондиционером, выключатель зажигания, выключатели света, выключатель боковых указателей поворота, различные переключатели управления, переключатели автоматического управления и т. д.
Место для ног. Это пространство, предусмотренное для движения ног водителя и пассажиров. Достаточное пространство для ног необходимо для комфортного вождения, езды и путешествий.
Высота над уровнем моря. Это вертикальное расстояние внутри кузова от пола до потолка. Этот размер основан на соображении устойчивости транспортного средства, так как от этой высоты зависит положение ЦТ от уровня земли.
Плечевая комната. Это чистое горизонтальное расстояние, доступное внутри тела.
Загрузочное пространство. Это место для хранения под задним капотом.
Кузовные работы.
Требования. Кузов должен быть конструктивно прочным, легкодоступным и иметь хорошую отделку. Ниже приведены некоторые из важных соображений, касающихся хорошей работы кузова:
• Привлекательный стиль кузова.
• Обивка должна быть хорошо отделана и удобна.
• Конструкция кузова должна быть защищена от ржавчины.
• Покрасочные работы и другая отделка должны быть привлекательными.
• Кузов должен быть конструктивно прочным и легким. Поэтому строительный материал должен быть легким, прочным и дешевым.
• Двери и окна должны быть удобно расположены и просты в эксплуатации.
• Органы управления должны располагаться в удобных местах и быть легко доступными.
• Расположение органов ручного управления и педалей должно быть надежным и неутомительным.
• Предоставление достаточного места для размещения принадлежностей, инструментов и элементов управления.
• Сиденья водителя и пассажира должны быть удобными и регулируемыми, а также удобно расположенными.
• Внутренняя кабина должна быть пыленепроницаемой и звуконепроницаемой.
• Кузов должен быть оборудован достаточными средствами безопасности. Главные части. Кузовные работы включают в себя следующие основные части.
• Защита кузова
• Капот
• Боковые стойки
• Задний капот
• Передняя боковая панель
• Задняя боковая панель
• Дверные стойки
• Стойка ветрового стекла
• Задняя стойка
• Порог кузова
• Крыша
• Дверные панели
• Передний бампер
• Задний бампер
Цельная конструкция.

Примерно в 1934 году была введена полностью стальная конструкция кузова, что позволило отказаться от отдельной рамы. Эта бескаркасная или интегральная конструкция обеспечивает жесткую и легкую конструкцию, которая особенно подходит для серийных автомобилей. С 1945 года легкие автомобили используют цельную конструкцию. При соответствующей конструкции корпус кузова способен выдерживать различные нагрузки на раму. На рис. 21.12 показаны некоторые силы, действующие на кузов автомобиля, и расположение различных панелей кузова, образующих единую конструкцию достаточной прочности, чтобы противостоять этим силам. Панели пола и крыши устойчивы к эффекту провисания, вызванному весом пассажиров. Поскольку эти два элемента расположены на большом расстоянии друг от друга, для формирования прочной и легкой коробчатой конструкции используется тонкий листовой металл. Для повышения жесткости кузова на кручение передняя часть усилена, а сзади подушки заднего сиденья используются поперечины или устанавливается ребристая металлическая панель.
Толщина листового металла зависит от нагрузки на панель. Конструктивные элементы, такие как пороги, перила и стойки, часто имеют толщину около 1,1 мм, тогда как панели, такие как крыша, имеют толщину 0,9 мм. Места крепления компонентов усилены более толстым профилем. В некоторых случаях для крепления двигателя и других элементов используется отдельный подрамник. Иногда этот подрамник соединяется с кузовом резиновыми изоляционными креплениями.
Сталь с очень низким содержанием углерода (0,1 процента) используется для обеспечения чрезвычайно хорошей пластичности, необходимой для прессования панелей. Низкая прочность, 278 МН/м2, этой стали требует усиления
конструктивных элементов, что достигается точечной сваркой сложных секций, сформированных из тонкого стального листа.

Рис. 21.12. Цельная конструкция кузова.
Модифицированная конструкция необходима, если крышу нельзя полностью использовать в качестве сжимающего элемента. Такая ситуация возникает на моделях купе с откидным верхом, а также там, где используется солнечная крыша или очень тонкие дверные стойки. Для достижения требуемой прочности в этих случаях используется прочная рама днища. Кроме того, детали кузова, подвергающиеся кручению, имеют дополнительную жесткость.

Рис. 21.13. Космический кадр.
Корпус-оболочка обычно изготавливается либо путем точечной сварки панелей, стоек и штамповок вместе для образования прочного короба, либо путем возведения каркаса или пространственного каркаса (рис. 21.13), что обеспечивает высокую прочность конструкции. К этой раме крепится корпус, панели кузова из алюминия или стеклопластика (GRP), двери, крыша и т. д. Сталь является наиболее распространенным материалом, используемым для производства автомобилей в больших объемах, поскольку производственные затраты становятся ниже после первоначальных инвестиций. на приспособлениях для тела и других объектах.
Вибрация панелей, вызывающая нежелательный шум, называемый барабанной дробью, предотвращается за счет закрепления звукопоглощающего материала на внутренней стороне панелей. Водитель и пассажиры для их безопасности заключены в жесткий отсек. Спереди и сзади этого жесткого отсека закреплены подрамники, которые рассчитаны на скручивание при ударе (рис. 21.14). Зоны деформации кузова поглощают удары при столкновении, поэтому скорость замедления пассажиров снижается.
В настоящее время перед продажей транспортных средств необходимо получить сертификат испытаний на удар в уполномоченном центре. Транспортное средство может пройти это серьезное разрушительное испытание при условии соблюдения требуемого стандарта уровня безопасности пассажиров. Двери должны оставаться закрытыми во время удара и открываться после испытания. Включение этой тестовой функции оправдывает широкое использование в настоящее время специальных противовзрывных замков.
Для водителя и всех пассажиров должны быть предусмотрены ремни безопасности транспортных средств или другие утвержденные системы фиксации тела. Эти ремни должны быть надежно закреплены на подходящих усиленных частях тела.
