Независимая подвеска

Независимая подвеска — конструкция подвески, в которой между правым и левым колесом одной пары нет жесткой связи. Активно применяется в современных автомобилях, так как обеспечивает хорошую управляемость на высокой скорости.

Ходовая часть

В самой общей классификации автомобильная подвеска делится на два типа: зависимую и независимую. Основной признак зависимой подвески в том, что два колеса, находясь на одной оси, жестко соединены с друг с другом. В независимой подвеске общей оси нет. Как следствие, управляемость и общий комфорт для водителя у автомобилей с такой подвеской значительно выше.

Типы независимой подвески

Подвеска с качающимися полуосями

Построена, как это ясно из названия, на снабженных шарнирами полуосях. Применялась в сочетании с рессорами, но большого распространения не получила за счет несовершенства — слишком уж большую степен свободы получают колеса, что не лучшим образом влияет на управляемость.

Подвеска с качающимися полуосями

Учитывая эти особенности, чаще всего такой подвеской снабжали автомобили с задней ведущей осью. Такая подвеска, в частности, была применена сзади в отечественном «Горбатом»  Запорожце ЗАЗ-956.

Подвеска на продольных рычагах

Этот тип независимой подвески отличается простотой, обеспечившей ей достаточно широкое распространение. Из названия понятно, что основой конструкции являются прикрепленные к кузову продольные рычаги, обладающие способностью качаться вверх и вниз. Недостатком такой подвески была и остается ее относительная «зависимость», так как при кренах колесо на противоположной стороне кузова слишком сильно поднимается, частично теряя сцепление с дорогой. Благодаря этому негативному качеству встречается, преимущественно, на задней оси переднеприводных автомобилей. Подвеской этого типа во второй половине двадцатого века, оснащались автомобили Citroen и другие «французы». Относительным достоинством продольных рычагов можно считать то, что они практически не занимают места под кузовом, позволяя увеличить объем багажника.

Подвеска на продольных рычагах

В восьмидесятые годы подвеска на продольных рычагах была постепенно вытеснена системой «макферсон», а позже, подвеской на двойных поперечных рычагах.

Подвеска «Макферсон»

Наиболее распространенный вид независимой подвески. Часто применяется в передней оси автомобиля, вне зависимости от того, ведущая она или нет. Подвеска МакФерсон — разновидность подвески на двойных поперечных рычагах, в которой верхний поперечный рычаг удален, и роль второй опоры выполняет амортизаторная стойка.

Подвеска

Компактность подвески McPherson позволяет успешно использовать конструкцию на переднеприводных легковых автомобилях, так как не мешает устанавливать двигатель и коробку поперечно и оставляет достаточно места для ведущих приводов (ШРУС).

Подвеска на косых рычагах

Это модификация подвески на продольных рычагах, созданная в стремлении избавить конструкцию от «врожденных болезней». Косыми рычаги называются потому, что устанавливаются не строго параллельно кузову, а под определенным углом, что мешает колесам «разъезжаться» в перпендикулярном оси движения направлении. Это обстоятельство позволило повысить управляемость в сравнении с автомобилями, оснащенными подвеской на продольных рычагах. Косые рычаги можно видеть в ранних автомобилях BMW третьей серии, Ford Granada, Sierra и Scorpio, то есть на заднеприводных моделях.

Подвеска на косых рычагах

Подвеска на двойных продольных рычагах

Достаточно редкий в наше время тип подвески с двумя продольными рычагами с каждой стороны. Использовалась в основном на передней оси заднемоторных автомобилей. Наиболее яркий пример «Фольксваген Жук» и первые два поколения микроавтобусов «Транспортер».

Подвеска на двойных продольных рычагах

Этим типом подвески мир обязан небезызвестному Фердинанду Порше. В отечественной автомобильной истории наиболее известный пример применения — конструкция подвески передней оси «Горбатого» Запорожца. Автомобилисты с большим стажем наверняка помнят заключенные в трубы торсионы, выполнявшие роль упругих элементов в подвеске ЗАЗ-956, наиболее заметную ее деталь, однако едва ли знают, что именно они вкупе с двойными продольными рычагами составляют основу «Системы Порше»

Подвеска на двойных поперечных рычагах

В этой конструкции с каждой стороны автомобиля расположены два поперечных рычага, одним концом подвижно закрепленные на кузове, подрамнике или раме, а вторым, внешним, на стойке, к которой либо прикреплен поворотный кулак, несущий колесо (передняя ось), либо ступица (задняя ось).

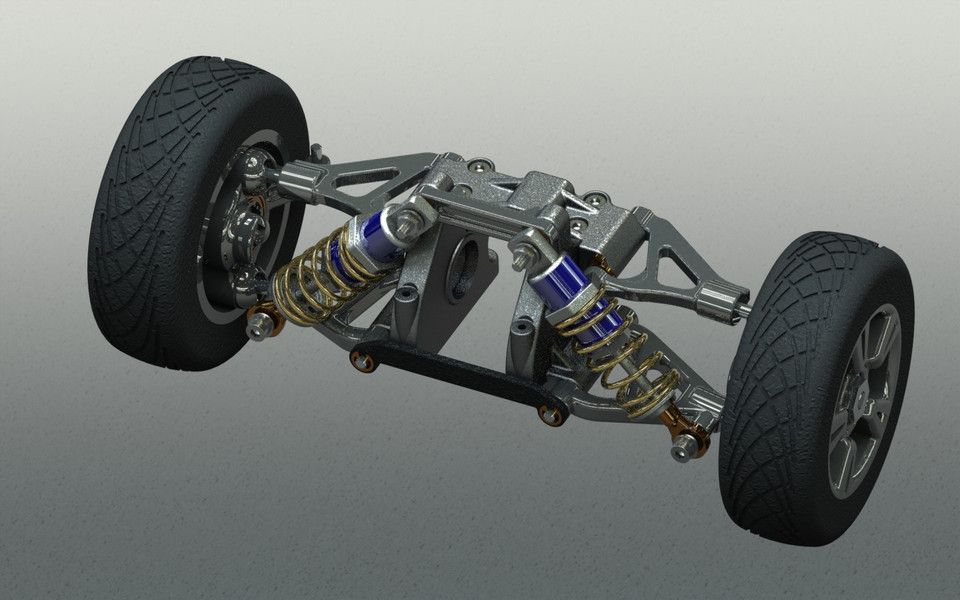

Подвеска на двойных поперечных рычагах

Основное преимущество подвески этого типа — возможность даже без регулировочных винтов или иных элементов, подбором длины рычагов, задать все основные характеристики (к примеру, параметры развала колес). Благодаря этому крайне важному фактору в большинстве современных автомобилей подвеска как передней, так и задней оси основана на принципе двух рычагов.

Активная подвеска

В принципе, подвеска этого типа может быть разновидностью любой из вышеперечисленных. Суть концепции, отраженной в названии, заключается в способности изменять положение и жесткость элементов, работающих на упругость по команде от блока управления. Строится на основе пневматических баллонов, гидравлических или пневмогидравлических цилиндров. В легковых автомобилях встречается редко из-за сложности и дороговизны. Классическим примером можно считать систему изменения клиренса, которую можно найти в автомобилях Citroen, от DS начала пятидесятых, до Xantia середины девяностых.

Плюсы и минусы независимой подвески

Малый вес неподрессоренных масс. Неподрессоренной массой считается вес всех элементов подвески (в том числе и вес колеса). Чем меньше вес, тем лучше подвеска работает, легче гасятся колебания,  дольше «жизнь» элементов подвески.

Больше настроек подвески.

Лучше управление и сцепление с дорогой на больших скоростях.

Сложнее конструкция, больше деталей и соответственно сложнее и дороже ремонт.

Что такое независимая подвеска tti. Разбираемся с подвеской

Давайте не откладывая в долгий ящик сразу же разбираться с темами . Тем более темы довольно интересные, хотя вот уже вторая подряд про автомобили. Боюсь женской части читателей и пешеходам это не совсем по душе, но так вот случилось Слушаем тему от :

«Как работает подвеска автомобилей? Типы подвесок? От чего зависит жесткость хода машины? Что такое «жесткая, мягкая, упругая…» подвеска»

Рассказываем … о некоторых вариантах (а их ох как много на самом деле оказывается!)

Подвеска осуществляет упругую связь кузова или рамы автомобиля с мостами или непосредственно с колесами, смягчая толчки и удары, возникающие при наезде колес на неровности дороги. В данной статье мы попытаемся рассмотреть наиболее популярные типы автомобильных подвесок.

1. Независимая подвеска на двух поперечных рычагах.

Два вильчатых рычага, обычно треугольных по форме, направляют качение колеса. Ось качения рычагов расположена параллельно продольной оси автомобиля. С течением времени независимая подвеска двухрычажного типа стала стандартным оборудованием автомобилей. В своё время она доказала следующие бесспорные преимущества:

Малая неподресорная масса

Незначительная потребность в пространстве

Возможность корректирования управляемости автомобиля

Доступное совмещение с передним приводом

Главное преимущество такой подвески — возможность для проектировщика путём выбора определённое геометрии рычагов жёстко задать все основные установочные параметры подвески — изменение развала колёс и колеи при ходах сжатия и отбоя, высоту продольного и поперечного центров крена, и так далее. Кроме того, такая подвеска нередко полностью монтируется на крепящейся к кузову или раме поперечине, и таким образом представляет собой отдельный агрегат, который может быть целиком демонтирован с автомобиля для ремонта или замены.

С точки зрения кинематики и управляемости двойные поперечные рычаги считается наиболее оптимальным и совершенным типом, что обуславливает очень широкое распространение такой подвески на спортивных и гоночных автомобилях.

В частности, все современные болиды «Формулы-1» имеют именно такую подвеску как спереди, так и сзади. Большинство спортивных автомобилей и представительских седанов в наши дни также используют этот тип подвески на обеих осях.

Достоинства: одна из самых оптимальных схем подвески и этим все сказано.

Недостатки: компоновочные ограничения, связанные с длиной поперечных рычагов (сама подвеска «отъедает» довольно большое пространство у моторного или багажного отсеков).

2. Независимая подвеска с косыми рычагами.

Ось качания расположена диагонально по отношению к продольной оси автомобиля и слегка наклонена к середине автомобиля. Подвеска этого типа не может устанавливатся на автомобили с передним приводом, хотя доказала свою эффективность на автомобилях малого и среднего класса с задним приводом.

К репление колес на продольных или косых рычагах практически не применяется в современных автомобилях, но наличие такого типа подвески, например, в классических Porsche 911, это определенно повод для обсуждения.

Достоинства:

Недостатки:

3. Независимая подвеска с качающейся осью.

В основе независимой подвески с качающейся осью лежит патент Румплера от 1903 года, который применялся «Даймлер — Бенцем» до семидесятых годов 20-го века. Левая труба полуоси жёстко соединена с корпусом главной передачи, а правая труба имеет пружинное соединение.

4. Независимая подвеска с продольными рычагами.

Независимая подвеска с продольными рычагами была запатентована Порше.К репление колес на продольных или косых рычагах практически не применяется в современных автомобилях, но наличие такого типа подвески, например, в классических Porsche 911, это определенно повод для обсуждения. В противоположности другим решениям, преимуществом этого типа подвески представлялось то, что этот тип оси соединялся с поперечно — торсионной пружинной штангой, что создавало больше места. Проблема, однако, заключалась в том, что возникали реакции сильных поперечных колебаний автомобиля, что могло привести к потере управляемости, чем, например, «прославился» «Ситроен» модели «2 CV».

Этот тип независимой подвески прост, но несовершенен. При работе такой подвески в достаточно больших пределах меняется колёсная база автомобиля, правда колея при этом остаётся постоянной. При повороте колёса в ней наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. Косые рычаги позволяют частично избавиться от главных недостатков подвески на продольных рычагах, но при уменьшении влияние кренов кузова на наклон колес появляется изменение колеи, что тоже сказывается на управляемости и стабильности.

Достоинства: простота, дешевизна, относительная компактность.

Недостатки: устаревшая конструкция, крайне далекая от совершенства.

5. Независимая подвеска с рычагом и пружинной стойкой (Мак-Ферсон).

Так называемая «подвеска Мак-Ферсон» была запатентована в 1945 году. Она представляла собой дальнейшее развитие подвески двухрычажного типа, в которой верхний управляющий рычаг был заменён на вертикальную направляющую. Пружинные стойки «Мак-Ферсон» имеют конструкции для применения как с передней, так и с задней осью. При этом ступица колеса соединяется с телескопической трубой. С передними (управляемыми) колёсами вся стойка соединяется посредством шарниров.

МакФерсон впервые применил на серийном автомобиле модели «Форд Ведет» 1948 года, выпускавшейся французским филиалом компании. Позднее она использовалась на Ford Zephyr и Ford Consul, которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

Во многом аналогичные подвески разрабатывались и ранее, вплоть до самого начала XX века, в частности, очень похожий тип был разработан инженером фирмы «Фиат» Guido Fornaca в середине двадцатых годов — считается, что МакФерсон частично воспользовался его разработками.

Непосредственный предок этого типа подвески — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.

Заменив верхний рычаг с шаровой опорой и расположенной над ним блоком амортизатора и пружины на амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, МакФерсон получил компактную, конструктивно простую и дешёвую подвеску, названную его именем, которая вскоре была применена на многих моделях компании «Форд» европейского рынка.

В оригинальном варианте такой подвески шаровой шарнир располагался на продолжении оси амортизаторной стойки, таким образом ось амортизаторной стойки была и осью поворота колеса. Позднее, например на Audi 80 и Volkswagen Passat первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло получить меньшие, и даже отрицательные значения плеча обкатки.

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях. Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах, более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.

Задняя подвеска типа «Чепмен» — вариант подвески макферсон для заднего моста.

МакФерсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы «Лотус» Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым.

Наиболее значительными преимуществами системы является её компактность и малая неподрессорная масса. Подвеска «Мак-Ферсон» получила широкое распространение благодаря невысокой стоимости, нетрудоемкости изготовления, компактности, а также возможностям дальнейшей доработки.

6. Независимая подвеска с двумя поперечными рессорами.

В 1963 году компания «Дженерал Моторз» разработала «Корвет» с исключительным решением подвески — независимая подвеска с двумя поперечными рессорами. Раньше предпочтение отдавалось спиральным пружинам, а не рессорам. Позднее, в 1985 году, «Корвет» первых выпусков снова оборудован подвеской с поперечными рессорами, изготовленными из пластика. Однако, в общем, эти конструкции не были удачными.

7. Независимая свечная подвеска.

Этот тип подвески устанавливался на мадели ранних выпусков, например, на «Лянча-Лямбда» (1928 год). В подвесках этого типа колесо вместе с поворотным кулаком перемещается вдоль вертикальной направляющей, смонтированной внутри колёсного кожуха. Внутри или снаружи этой направляющей установлена винтовая пружина. Эта конструкция, однако, не обеспечивает положения колёс, необходимого для оптимального контакта с дорожным покрытием и управляемости.

С амый распространённый в наши дни тип независимой подвески легкового автомобиля. Характеризуется простотой, дешевизной, компактностью и сравнительно неплохой кинематикой.

Это подвеска на направляющей стойке и одном поперечном рычаге, иногда с дополнительным продольным рычагом. Основной идеей при проектировании этой схемы подвески были отнюдь не управляемость и комфорт, а компактность и простота. При довольно средних показателях, помноженных на необходимость серьезного усиления места крепления стойки к кузову и довольно серьезную проблему передаваемых на кузов дорожных шумов (и еще целым ворохом недостатков), подвеска оказалась настолько технологична и настолько пришлась по душе компоновщикам, что до сих пор применяется практически повсеместно. Фактически, только эта подвеска позволяет конструкторам располагать силовой агрегат поперечно. Подвеска макферсон может использоваться как для передних, так и для задних колёс. Однако в англоязычных странах аналогичную подвеску задних колёс принято называть «подвеской Чепмена». Так же эту подвеску иногда называют термином «свечная подвеска» или «качающаяся свеча». На сегодняшний день наблюдается тенденция к переходу от классического макферсон к схеме с дополнительным верхним поперечным рычагом (получается некий гибрид макферсон и подвески на поперечных рычагах), что позволяет, сохранив относительную компактность, серьезно улучшить показатели управляемости.

Достоинства: простота, дешевизна, малые неподрессоренные массы, удачная схема для различных компоновочных решений в малых пространствах.

Недостатки: шумность, низкая надежность, малая компенсация крена («клевка» при торможении и «приседания» при разгоне).

8. Зависимая подвеска.

Зависимая подвеска в основном применяется для задней оси. В качестве передней подвески она применена на «джипах». Этот тип подвески был основным до примерно тридцатых годов 20-го века. В их комплектацию также входили рессоры с спиральные пружины. Проблемы, связанные с этим типом подвески, касаются большой массы неподрессорнных деталей, особенно для осей ведущих колёс, а также невозможности обеспечить оптимальные углы установки колёс.

С амый старый тип подвески. Историю свою ведет еще от телег и повозок. Основной принцип ее заключается в том, что колеса одной оси связаны между собой жесткой балкой, называемой чаще всего «мостом».

В большинстве случаев, если не касаться экзотических схем, мост может быть закреплен как на рессорах (надежно, но не комфортно, довольно посредственная управляемость), так и на пружинах и направляющих рычагах (лишь чуть менее надежно, зато комфорта и управляемости становится сильно больше). Применяется там, где требуется что-то действительно крепкое. Ведь крепче стальной трубы, в которую запрятаны, например, приводные полуоси, пока еще ничего не придумано. В современных легковых автомобилях практически не встречается, хотя исключения есть. Ford Mustang, например. Во внедорожниках и пикапах применяется чаще (Jeep Wrangler, Land Rover Defender, Mercedes Benz G-Class, Ford Ranger, Mazda BT-50 и так далее), но тенденция к всеобщему переходу на независимые схемы видна невооруженным взглядом — управляемость и скорость сейчас востребованы больше, чем «бронебойность» конструкции.

Достоинства: надежность, надежность, надежность и еще раз надежность, простота конструкции, неизменные колея и дорожный просвет (на бездорожье это плюс, а не минус, как почему-то многие считают), большие хода, позволяющие преодолевать серьезные препятствия.

Недостатки: При отработке неровностей и в поворотах колеса всегда движутся вместе (они жестко связаны), что, в совокупности с высокими неподрессоренные массами (мост тяжелый — это аксиома), не лучшим образом сказывается на стабильности движения и управляемости.

На поперечной рессоре

Этот очень простой и дешёвый тип подвески широко применялся в первые десятилетия развития автомобиля, но по мере роста скоростей движения почти совершенно вышел из употребления.
Подвеска состояла из неразрезной балки моста (ведущего или не ведущего) и расположенной над ним полуэллиптической поперечной рессоры. В подвеске ведущего моста возникала необходимость размещения его массивного редуктора, поэтому поперечная рессора имела форму прописной буквы «Л». Для уменьшения податливости рессоры использовались продольные реактивные тяги.
Этот тип подвески наиболее известен по автомобилям Ford T и Ford A/ ГАЗ-А. На автомобилях «Форд» этот тип подвески использовался вплоть до модели 1948 года (включительно). Инженеры ГАЗ-а же отказались от него уже на модели ГАЗ-М-1, созданной на основе Ford B, но имевшей полностью переработанную подвеску на продольных рессорах. Отказ от такого типа подвески на поперечной рессоре в данном случае был связан в наибольшей степени с тем, что она, по опыту эксплуатации ГАЗ-А, обладала недостаточной живучестью на отечественных дорогах.

На продольных рессорах

Это, самый древний вариант подвески. В ней балка моста подвешена на двух продольно ориентированных рессорах. Мост может быть как ведущим, так и не ведущим, и расположен как над рессорой (обычно на легковых автомобилях), так и под ней (грузовики, автобусы, внедорожники). Как правило крепление моста к рессоре осуществляется при помощи металлических хомутов примерно в её середине (но обычно с небольшим смещением вперёд).

Рессора в её классическом виде представляет собой пакет из упругих металлических листов, соединённых хомутами. Лист, на котором расположены ушки крепления рессоры, называется коренным — как правило, его делают самым толстым.
В последние десятилетия наблюдается переход к мало- или даже однолистовым рессорам, иногда для них используются неметаллические композитные материалы (углепластики и так далее).

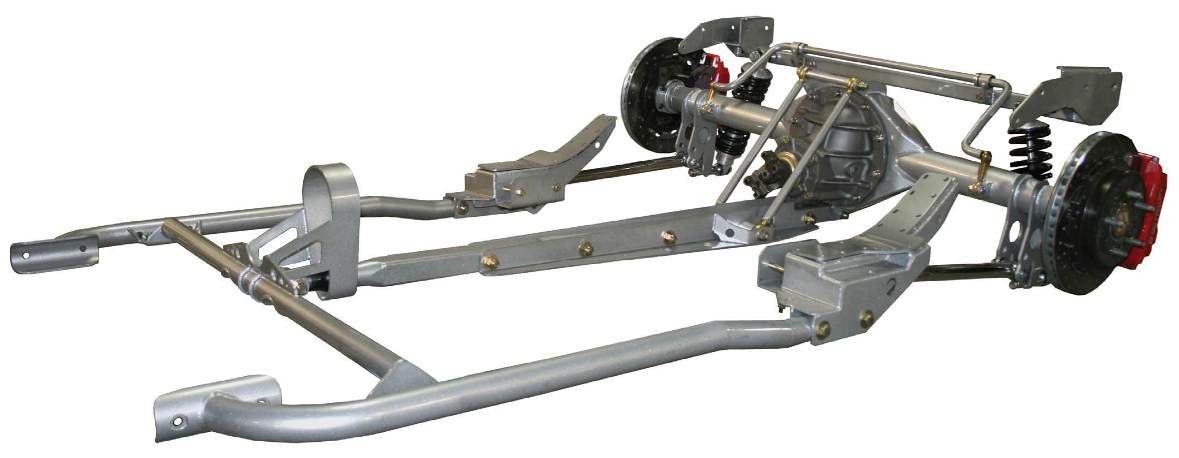

С направляющими рычагами

Существуют самые различные схемы таких подвесок с различным количеством и расположением рычагов. Часто применяется показанная на рисунке пятирычажная зависимая подвеска с тягой Панара. Её преимущество в том, что рычаги жёстко и предсказуемо задают движение ведущего моста по всем направлениям — вертикальном, продольном и боковом.

Более примитивные варианты имеют меньшее число рычагов. Если рычага всего два, при работе подвески они перекашиваются, что требует либо их собственной податливости (например, на некоторых «Фиатах» начала шестидесятых годов и английских спорткарах рычаги в пружинной задней подвеске делались упругими, пластинчатыми, по сути — аналогичными четверть-эллиптическим рессорам), либо особого шарнирного соединения рычагов с балкой, либо податливости самой балки на кручение (так называемая торсионно-рычажная подвеска с сопряжёнными рычагами, до сих пор широко распространённая на переднеприводных автомобилях
В качестве упругих элементов могут использоваться как витые пружины, так и например пневмобаллоны (особенно на грузовиках и автобусах, а также — влоурайдерах) . В последнем случае требуется жёсткое задание движения направляющего аппарата подвески по всем направлениям, так как пневмобаллоны не способны воспринимать даже небольшие поперечные и продольные нагрузки.

9. Зависимая подвеска типа «Де-Дион».

Фирма «Де Дион-Бутон» в 1896 году разработала конструкцию задней оси, которая позволяла разделить корпус дифференциала и ось. В подвески конструкции «Де Дион-Бутон» крутящий момент воспринимался днищем кузова автомобиля, а на жёсткой оси крепились ведущие колёса. При данной конструкции масса неамортизируемых деталей значительно сокращалась. Такой тип подвески широко применяла фирма «Альфа Ромео». Само собой разумеется, что такая подвеска может работать только на задней ведущей оси.

Подвеска «Де Дион» в схематичном изображении: голубой — неразрезная балка подвески, жёлтый — главная передача с дифференциалом, красный — полуоси, зелёный — шарниры на них, оранжевый — рама или кузов.

Подвеску «Де Дион» можно охарактеризовать как промежуточный тип между зависимыми и независимыми подвесками. Этот тип подвески может использоваться только на ведущих мостах, точнее говоря, только ведущий мост может иметь тип подвески «Де Дион», так как она была разработана как альтернатива неразрезному ведущему мосту и подразумевает наличие на оси ведущих колёс.
В подвеске «Де Дион» колёса соединены сравнительно лёгкой, так или иначе подрессоренной неразрезной балкой, а редуктор главной передачи неподвижно крепится к раме или кузову и передаёт вращение на колёса через полуоси с двумя шарнирами на каждой.
Это позволяет свести к минимуму неподрессоренные массы (даже по сравнению со многими видами независимой подвески). Иногда для улучшения этого эффекта даже тормозные механизмы переносят к дифференциалу, оставляя неподрессоренными лишь ступицы колёс и сами колёса.
При работе такой подвески изменяется длина полуосей, что вынуждает выполнять их с подвижными в продольном направлении шарнирами равных угловых скоростей (как на переднеприводных автомобилях). На английском Rover 3500 использовались обычные карданные шарниры, и для компенсации балку подвески пришлось выполнить с уникальной конструкции скользящим шарниром, позволявшим ей увеличивать или уменьшать свою ширину на несколько сантиметров при сжатии и отбое подвески.
«Де Дион» является технически весьма совершенным типом подвески, и по кинематическим параметрам превосходит даже многие виды независимых, уступая лучшим из них лишь на неровной дороге, и то по отдельным показателям. При этом и себестоимость его достаточно высока (выше, чем у многих типов независимой подвески), поэтому применяется она сравнительно редко, обычно — на спортивных автомобилях. Например, такую подвеску имели многие модели Alfa Romeo. Из недавних автомобилей с такой подвеской можно назвать Smart.

10. Зависимая подвеска с дышлом.

Эта подвеска может быть рассмотрена, как полузависимая. В её сегодняшнем виде она была разработана в семидесятые годы для компактных автомобилей. Данный тип оси впервые был серийно установлен на «Ауди 50». Сегодня примером такого автомобиля может служить «Лянча Y10». Подвеска собрана на изогнутой впереди трубе, на обоих концах которой смонтированы колеса с подшипниками. Выступающий вперёд изгиб образует собственно дышло, закреплённое на кузове резинометаллическим подшипником. Боковые силы передают две симметричные косые реактивные штанги.

11. Зависимая подвеска со связанными рычагами.

Подвеска со связанными рычагами представляет собой ось, которая является полузависимой подвеской. Подвеска имеет жёсткие продольные рычаги, соединённые друг с другом жёстким упругим торсионом. Такая конструкция в принципе заставляет рычаги колеботься синхронно друг с другом, но за счёт закручивания торсиона даёт им некоторую степень независимости. Этот тип можно условно считать полузависимым. В этом виде подвеска применяется на модели «Фольксваген — Гольф». Вообще она имеет достаточно много разновидностей конструкции и очень широко используется для задней оси переднеприводных автомобилей.

12. Торсионная подвеска

Торсионная подвеска — это металлические торсионные валы, работающие на кручение, один конец которой крепится к шасси, а другой крепится к специальному перпендикулярно стоящему рычагу, связанному с осью. Торсионная подвеска изготавливается из термически обработанной стали, которая позволяет выдерживать значительные нагрузки при кручении. Основной принцип действия торсионной подвески — это работа на изгиб.

Торсионная балка может располагаться продольно и поперечно. Продольное расположение торсионной подвески в основном используется на больших и тяжелых грузовых автомобилях. На легковых автомобилях, как правило, используются поперечное расположение торсионных подвесок, обычно на заднем приводе. В обоих случаях торсионная подвеска обеспечивает плавность хода, регулирует крен при повороте, обеспечивает оптимальную величину затухания колебаний колес и кузова, уменьшает колебания управляемых колес.

На некоторых автомобилях торсионная подвеска используется для автоматического выравнивания с использованием мотора, который стягивает балки для придания дополнительной жесткости, в зависимости от скорости и состояния дорожного покрытия. Подвеска с регулируемой высотой может использоваться при замене колес, когда транспортное средство приподымается при помощи трех колес, а четвертое поднимается без помощи домкрата.

Основное преимущество торсионных подвесок — это долговечность, легкость в регулировании высоты и компактность по ширине транспортного средства. Она занимает значительно меньше пространства, нежели пружинные подвески. Торсионная подвеска очень легка в эксплуатации и техническом обслуживании. Если торсионная подвеска разболталась, то отрегулировать положения можно с помощью обычного гаечного ключа. Достаточно забраться под низ автомобиля и подтянуть нужные болты. Однако главное не переусердствовать, чтобы избежать излишней жесткости хода при движении. Регулировать торсионные подвески намного легче, чем регулировать пружинные подвески. Производители автомобилей меняют торсионную балку для регулирования положения движения в зависимости от веса двигателя.

Прототипом современной торсионной автомобильной подвески можно назвать устройство, которое использовалось в Фольсваген “Битл” в 30-х годах прошлого столетия. Это устройство было модернизировано чехословацким профессором Ледвинка до той конструкции, которую мы сегодня знаем, и установлена на Татре в середине 30-х годов. А в 1938 Фердинанд Порше скопировал дизайн торсионной подвески Ледвинки и внедрил ее в массовое производство KDF-Wagen.

Торсионная подвеска широко применялась на военной технике во время Второй мировой войны. После войны автомобильная торсионная подвеска применялась в основном на европейских автомобилях (в том числе легковых) таких, как Ситроен, Рено и Фольсваген. Со временем производители легковых автомобилей отказались от использования торсионных подвесок на пассажирских легковых машинах по причине сложности изготовления торсионов. В наши дни торсионная подвеска в основном используется на грузовых автомобилях и внедорожниках у таких производителей, как Форд, Додж, Дженерал Моторс и Мицубиси Паджеро.

Теперь о наиболее часто встречающихся заблуждениях.

«Пружина просела и стала мягче»:

Нет, жесткость пружины не изменяется. Изменяется только её высота. Витки становятся ближе друг к другу и машина опускается ниже.
1. «Рессоры выпрямились, значит просели»: Нет, если рессоры прямые, это не значит что они просевшие. Например на заводском сборочном чертеже шасси УАЗ 3160, рессоры абсолютно прямые. У Хантера они имеют едва заметный для невооруженного глаза изгиб 8мм, что тоже конечно же воспринимается как «прямые рессоры». Для того чтобы определить просели рессоры или нет, можно замерить какой-нибудь характерный размер. Например между нижней поверхностью рамы над мостом и поверхностью чулка моста под рамой. Должно быть порядка 140мм. И ещё. Прямыми эти рессоры задуманы не случайно. При расположении моста под рессорой, только таким образом они могут обеспечить благоприятную характеристику уплавляемости: при крене не подруливать мост в сторону избыточной поворачиваемости. Про поворачиваемость можно почитать в разделе «Управляемость автомобиля». Если же каким-то образом (добавив листы, проковав ресоры, добавив пружины итд) добиться того чтобы они стали выгнутыми, то автомобиль будет склонен к рысканью на большой скорости и другим неприятным свойствам.
2. «Я отпилю от пружины пару витков, она просядет и станет мягче» : Да, пружина действительно станет короче и возможно при установке на машину, машина просядет ниже чем с полной пружиной. Однако, при этом пружина станет не мягче а наоборот жесче пропорционально длине отпиленного прутка.
3. «Я поставлю дополнительно к рессорам пружины (комбинированную подвеску), рессоры расслабятся и подвеска станет мягче. При обычной езде рессоры работать не будут, будут работать только пружины, а рессоры только при максимальных пробоях» : Нет, жесткость в этом случае увеличится и будет равна сумме жесткости рессоры и пружины, что отрицательно скжется не только на уровне комфорта но и на проходимости (о влиянии жесткости подвески на комфорт позже). Для того чтобы таким методом добиться переменной характеристики подвески, необходимо изогнуть пружиной рессору до свободного состояния рессоры и через это состояние перегнуть (тогда рессора изменит направление усилия и пружина и рессора начнут работать враспор). А например для малолистовой рессоры УАЗа с жесткостью 4кг/мм и подрессоренной массе 400кг на колесо, это означает лифт подвески более чем на 10см!!! Даже если осуществить этот ужасный лифт пружиной, то помимо потери устойчивости автомобиля, кинематика изогнутой рессоры сделает автомобиль совершенно неуправляемым (см п. 2)
4. «А я (например дополнительно к п. 4) уменьшу количество листов в рессоре» : Уменьшение количества листов в рессоре действительно однозначно означает снижение жесткости рессоры. Однако, во-первых это не обязательно означает изменение её изгиба в свободном состоянии, во-вторых она становится более склонна к S-образному изгибу (наматывание вокруг моста вод действием реактивного момента на мосту) и в-третьих рессора конструируется как «балка равного сопротивления изгибу» (кто изучал «СопроМат», тот знает что это такое). Например у 5-листовых рессор от Волги-седана и более жестких 6-листовых рессор от Волги-универсала одинаковый только коренной лист. Казалось бы в производстве дешевле все части унифицировать и сделать только один дополнительный лист. Но так нельзя т.к. при нарушении условия равного сопротивления изгибу нагрузка на листы рессоры становится неравномерной по длине и лист быстро выходит из строя на более нагруженном участке. (Сокращается срок службы). Изменять количество листов в пакете очень не рекомендую и тем более собирать рессоры из листов от разных марок автомбилей.
5. «Мне нужно увеличить жесткость чтобы не пробивало подвеску до отбойников» или «у внедорожника должна быть жесткая подвеска». Ну во-первых «отбойниками» они называются только в простонародии. На самом деле это дополнительные упругие элементы, т.е. они там специально стоят для того чтобы до них пробивало и чтобы в конце хода сжатия увеличивалась жесткость подвески и обеспечивалась необходимая энергоёмкость при меньшей жесткости основного упругого элемента (пружины/рессоры). При увеличении жесткости основных упругих элементов так же ухудшается проходимость. Казалось бы какая связь? Предел тяги по сцеплению, который можно развить на колесе, (помимо коэффициента трения) зависит от того, с какой силой это колесо прижато к поверхности по которой едет. Если автомобиль едет по ровной поверхности, то эта сила прижатия зависит только от массы автомобиля. Однако если поверхность не ровная, эта сила начинает зависеть от характеристики жесткости подвески. Например представим 2 автомобиля равной подрессоренной массы по 400кг на колесо, но с разной жесткостью пружин подвески 4 и 2 кг/мм соответственно, передвигающихся по одной и той же неровной поверхности. Соответственно при проезде неровности высотой 20см одно колесо сработало на сжатие на 10см, другое на отбой на те же 10см. При разжимании пружины жесткостью 4кг/мм на 100мм, усилие пружины уменьшилось на 4*100=400кг. А у нас всего 400кг. Значит тяги на этом колесе уже нет, а если у нас на оси открытый дифференциал или дифференциал ограниченного трения (ДОТ) (например винтовой «Квайф»). В случае же если жесткость 2 кг/мм, то усилие пружины уменьшилось только на 2*100=200кг, а значит 400-200-200 кг всё ещё давит и мы можем обеспечить по крайней мере половинную тягу на оси. При чем в случае если стоит ДОТ, а у большинства их коэффициент блокировки 3, при наличии какой-то тяги на одном колесе с худшей тягой, на второе колесо передаётся в 3 раза больший момент. И примерчик: Самая мягкая подвеска УАЗа на малолистовых рессорах (Хантер, Патриот) имеет жесткость 4кг/мм (и пружина и рессора), в то время как у старого Рэнджровера примерно такой же массы как Патриот, на передней оси 2.3 кг/мм, а на задней 2.7кг/мм.
6. «У легковых автомобилей с мягкой независимой подвеской пружины должны быть мягче» : Совсем не обязательно. Например в подвеске типа «МакФерсон», пружины действительно работают напрямую, но в подвесках на двойных поперечных рычагах (передняя ВАЗ-классика, Нива, Волга) через передаточное число равное соотношению расстояния от оси рычага до пружины и от оси рычага до шаровой опоры. При такой схеме жесткость подвески не равна жесткости пружины. Жесткость пружины значительно больше.
7. «Лучше ставить жесткие пружины чтобы автомобиль был мене валким и следовательно более устойчивым» : Не совсем так. Да, действительно чем больше вертикальная жесткость, тем больше угловая жесткость (отвечающая за крен кузова при действии центробежных сил в поворотах). Но перенос масс вследствие крена кузова значительно меньшим образом влияет на устойчивость автомобиля чем скажем высота центра тяжести, которым джиперы часто очень расточительно бросаются лифтуя кузов только ради того чтобы не пилить арки. Автомобиль должен крениться, крен это не зачит плохо. Это важно для информативности при вождении. При конструировании в большинство автомобилей закладывается стандартная величина крена 5 градусов при окружном ускорении 0.4g (зависит от соотношения радиуса поворота и скорости движения). Отдельные автопроизводители закладывают крен на меньший угол для создания иллюзии устойчивости для водителя.

А что мы все про подвеску и подвеску, давайте вспомним, Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия —

Большинство автомобилей — плод некоего технического компромисса. Прежде всего, это связано с относительной универсальностью выполняемых ими задач. Речь идет, конечно, об автомобилях «общего назначения», предназначенных для передвижения и перевозки грузов, а не о специальных монофункциональных снарядах, которые, с одной стороны, представлены болидами «Формулы», а с другой — трофи-рейдовыми «котлетами» класса ТР-3.

Со специальными машинами все просто — они заточены под конкретные условия (асфальтовый трек или болото). А вот если машина должна ехать и по асфальту, и по бездорожью, то тут без компромиссов не обойтись. Уж слишком разные требования предъявляются к ним одновременно. Особенно это касается серийных внедорожников, владельцы которых хотят сразу и проходимости, и комфорта.

Если машина должна ехать и по асфальту, и по бездорожью, то тут без компромиссов не обойтись.

Зависимая подвеска представляет собой неразрезной мост на рессорах или пружинах. От перемещений мост удерживается продольными и поперечными тягами.

Независимая подвеска построена по схеме, когда колеса одной оси не связаны жестко между собой. Каждое колесо отдельно крепится к подрамнику внедорожника с помощью одного, двух или даже нескольких рычагов, число которых может доходить до пяти. В большинстве случаев в качестве упругих элементов в таких подвесках используется амортизатор и пружина, но нередко бывает, что на передних независимых подвесках вместо пружин применяются торсионы.

Не зависнуть

Начнем с подвески независимой. В отличие от сплошных мостов, которые достались автомобилям непосредственно от телег, это относительно новое (не старше 100 лет) техническое решение.

В отличие от сплошных мостов, независимая подвеска — относительно новое (не старше 100 лет) техническое решение.

Понятно, что если бы зависимая подвеска идеально выполняла свои функции, то изобретать столь замысловатую конструкцию было бы ни к чему. А значит, независимая подвеска имеет некие преимущества. Какие же?

Во-первых, у независимой подвески меньше неподрессоренные массы. Кстати, «подрессоренные массы» не расположены «под рессорами». На самом деле, это суммарная масса деталей и элементов конструкции, которая воздействует на дорогу через упругие элементы. Соответственно, то, что воздействует на дорогу непосредственно, является «неподрессоренными массами».

У независимой подвески меньше неподрессоренные массы.

Что к ним относить, определяется техническими стандартами. Например, согласно стандарту DIN к неподрессоренным массам автомобиля относятся колеса, рычаги, амортизаторы и пружины (рессоры), торсионы уже «подрессорены», а стабилизаторы можно рассматривать и так и сяк, т.к. половина их массы подрессорена, а другая половина нет.

Очевидно, что во многом такое деление условно, однако важность вопроса от этого не снимается. Ведь чем меньше неподрессоренная масса относительно подрессоренной (вес подвески против веса кузова), тем меньше ее влияние на управляемость.

Проще говоря, тяжелая подвеска обладает большой кинематической инерцией, поэтому при увеличении скорости она хуже отрабатывает неровности дороги. Взлетевшее на кочке колесо не успевает под воздействием упругого элемента опуститься обратно на дорогу, как встречает новую кочку.
В общем, большие неподрессоренные массы негативно влияют на управляемость.

Независимая подвеска обладает гораздо большей свободой настройки кинематики колеса.

У внедорожника с зависимой подвеской при наезде на возвышение колесо идет вверх вместе с балкой моста, сохраняя запас клиренса.

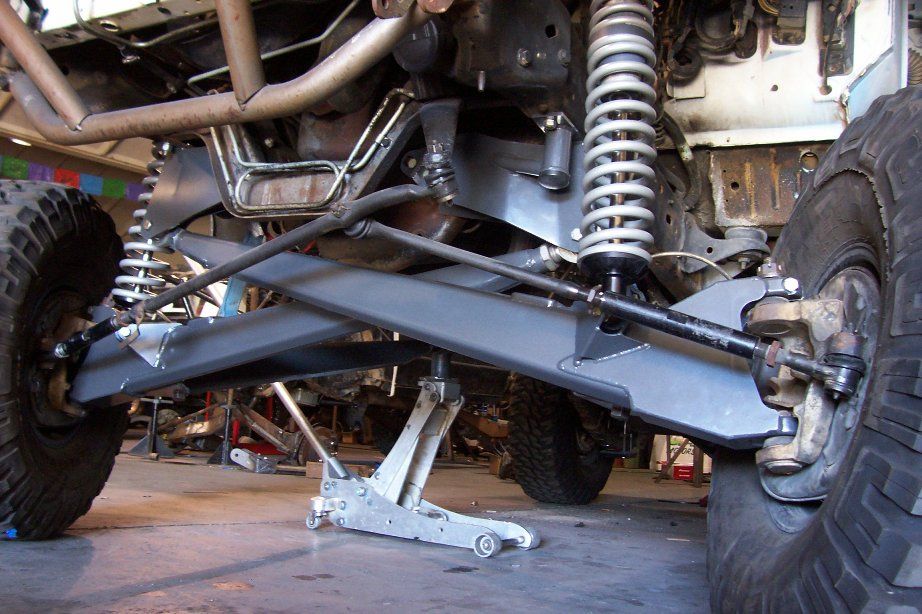

На внедорожнике с независимой подвеской при наезде на возвышение (камень, кочка и т.д.) колесо отдельно уходит вверх и под подрамником или рычагом подвески просвет уменьшается. На фото также наглядно видно, как въезд левым передним колесом на рампу уменьшил дорожный просвет не только спереди: автомобиль одновременно «присел» и на правое заднее колесо.

Во-вторых, независимая подвеска обладает гораздо большей свободой настройки кинематики колеса. Прежде всего, это позволяет играть с его вертикальным наклоном. Если в зависимой подвеске при наезде одного из колес оси на препятствие, второе наклоняется, уменьшая тем самым пятно контакта, а значит и сцепление с дорогой, то в независимой второе колесо сохраняет перпендикулярность по отношению к поверхности.

В независимой второе колесо сохраняет перпендикулярность по отношению к поверхности.

Более того, конструкция независимой подвески позволяет динамически регулировать наклон колеса в повороте, причем, в зависимости от крутизны поворота. Например, для борьбы с недостаточной поворачиваемостью передние колеса наклоняются в вертикальной плоскости внутрь поворота. Причем угол их наклона увеличивается по мере увеличения угла поворота руля (подвески на двойных поперечных рычагах).

Конструкция независимой подвески позволяет динамически регулировать наклон колеса в повороте.

Кроме того, независимая подвеска позволяет отчасти компенсировать крены кузова в поворотах, сохраняя максимально возможное пятно контакта. Простейшее решение — разная длина рычагов (верхний короче). Но современные технологии пришли к сложным многорычажным конструкциям, которые могут поддерживать заданный угол развала колес во всем диапазоне работы подвески, что обеспечивает управляемость на любой дороге. А если добавить к этому изменяемую в реальном времени упругость элементов и мгновенно регулируемое усилие отбоя амортизаторов, что достигается компьютерным управлением?

В общем, тут фантазия разработчиков ограничивается только кошельком покупателя.
Так что в области управляемости на высоких скоростях независимая подвеска определенно лучше зависимой.

Мосты и рессоры

При всей привлекательности независимой подвески, определенных недостатков она все-таки не лишена. И недостатки эти лежат именно в нашей, джиперской, плоскости. Один из главных — малая артикуляция (ход переднего колеса вверх относительно заднего, при котором наступает полная разгрузка заднего колеса).

Малая артикуляция, — ход переднего колеса вверх относительно заднего, при котором наступает полная разгрузка заднего колеса.

Следует учитывать, что контакт колес с землей важен не только для хорошего их сцепления с грунтом, что и обеспечивает возможность движения машины, но и для устойчивости автомобиля. Теоретически это кажется абсурдным, ведь независимые подвески колес должны давать им большую свободу перемещения относительно кузова, однако на практике этому мешают два фактора.

Первый — чисто конструктивный. Ходы колес ограничиваются длиной рычагов и допустимыми углами их наклона относительно положения покоя. Понятно, что чем короче рычаг, тем меньший ход вверх-вниз будет у колеса, и длину рычага невозможно увеличить, оставаясь в пределах кузова.

Конечно, если ширина колеи некритична и колеса не обязательно должны оставаться в габаритах кузова, то возможности резко возрастают. Это легко доказать на примере специализированных вездеходов с вынесенными далеко в стороны на длинных рычагах колесами («Лопасня» и прочие болотоходы). Однако на дорогу такое не выпустишь.

Бич внедорожника с зависимой подвеской — массивный картер редуктора моста, который заметно съедает дорожный просвет и в колее начинает пахать землю не хуже плуга. Чтобы снизить этот эффект, редуктор часто смещают вбок от осевой линии автомобиля. Зато неразрезной мост при движении по снегу или глубокому сыпучему грунту, словно нож, режет мягкую почву и пускает все это поверх себя. Рычаги же независимой подвески, словно лопаты, нагребают землю или снег перед собой.
В силу своей конструктивной геометрии, независимая подвеска зачастую обеспечивает не меньший, а иногда даже больший дорожный просвет по центру днища внедорожника, чем подвеска зависимая. Особенно это преимущество в клиренсе актуально при движении по колее. Там, где машина с зависимой подвеской уже скребет землю редуктором моста, внедорожник с независимой подвеской может проехать, не «замкнувшись» на грунт.

Еще один фактор, ограничивающий артикуляцию независимых подвесок, — предельные углы излома ШРУСов. Это тоже конструктивное ограничение, которое преодолеть можно либо за счет удлинения рычагов, либо за счет значительного усложнения системы привода. В общем, сложно, дорого и не особо нужно.

Предельные углы излома ШРУСов — конструктивное ограничение.

Второй недостаток независимой подвески — низкая ось поперечного крена. Тут надо разобраться в терминологии. Существуют так называемые «центры поперечного крена», которые представляют собой виртуальные точки, находящиеся в вертикальной плоскости, проведенной через центры колес; при крене автомобиля эта точка остается неподвижной.

Есть также «ось поперечного крена» — воображаемая линия, соединяющая передний и задний центры поперечного крена. В общем, это ось, вокруг которой вращается кузов при крене. У независимой подвески эта ось находится на уровне дороги или даже ниже, что связано с необходимостью сохранения постоянной ширины колеи при кренах.

Однако низко расположенная ось крена, особенно на высоком внедорожнике, порождает большое плечо крена, а значит и значительные углы наклона кузова. Чтобы с этим бороться, приходится искусственно увеличивать угловую жесткость подвески, зажимая ее стабилизатором. Применение стабилизатора повышает ось поперечного крена, поднимая ее к центру тяжести, и в то же время препятствует артикуляции подвески.

Чтобы наглядно увидеть разницу в артикуляции независимых и зависимых подвесок, достаточно загнать автомобили на эстакаду. Стоящий ниже Mitsubishi Pajero с независимой подвеской спереди и сзади уже оторвал от земли правое переднее колесо и вот-вот вывесит левое заднее. «Мостовой» Land Rover Defender, напротив, уже близок к опрокидыванию, но за счет огромных ходов подвесок все три его колеса по-прежнему сохраняют контакт с грунтом. Кстати, у полностью груженого внедорожника на сильнопересеченной местности момент начала вывешивания разгруженных колес немного отодвигается за счет того, что под весом пассажиров и багажа ход подвески на сжатие используется полнее, вплоть до упора в ограничитель хода. Веса же пустого автомобиля часто не хватает, чтобы полностью «продавить» подвеску наехавшего на возвышение колеса, и разгрузившееся противоположное колесо вывешивается раньше.

«Непрочность» независимой подвески является непростой проблемой. Скажем, «ниваводы» гораздо чаще гнут об камни тонкий задний мост, чем кованые рычаги передней подвески, но при этом часто происходит и обрыв оси рычага, шаровой опоры или пыльника шруса. На большинстве современных внедорожников с независимой передней и задней подвесками их конструкция довольно сложна, углы установки колес имеют много точек регулировки, и сама регулировка точна.

Если ездить по действительно тяжелому бездорожью, а не по грязьке, то можно эти регулировки сбить. Вроде бы ничего страшного — заехал на стенд, там все отрегулировали и «всех делов». Но во-первых, такая работа уже недешева, а во-вторых, ее не всегда удается произвести из-за закисших болтов. Для того чтобы их заменить, нужно менять сайлентблок, в котором они закисли.

Эта операция не из дешевых, поскольку требует разборки части или всей подвески, в зависимости от того сколько болтов закисло. И еще хорошо, если конструкцией предусмотрена замена только сайлентблоков, а не замена всего рычага вместе с ними. А бывает еще, что и шаровая опора меняется тоже только вместе с рычагом. В момент оплаты такого ремонта не покидает мысль о том, что за эту сумму можно купить более-менее живой «уазик», и его долбить, долбить, долбить, а потом выкинуть, вот как сейчас эти самые рычаги и сайлентблоки.

Способность пропускать сквозь себя мягкий грунт, (песок, ил, снег, грязь и т.д.) независимой подвески оставляет желать лучшего.

«Проницаемость» независимой подвески оставляет желать лучшего, и это третий существенный недостаток. Проницаемость — это способность пропускать сквозь себя мягкий грунт, т.е. песок, ил, снег, грязь и т.д. Проходимость автомобиля в этих условиях определяется не только дорожным просветом, но и расстоянием между подвеской и рамой.

Труба цельного моста спокойно режет мягкий грунт, имея относительно небольшую площадь лобового сопротивления и пропуская грунт над собой, а вот рычаги-пружины-тяги независимой подвески моментально забиваются грязью, превращаясь в монолитный якорь. Помимо этого стандартные машины с независимой подвеской имеют более низкую «посадку» над дорогой, чем внедорожники на цельных мостах.

	Зависимая подвеска.

Т.е. расстояние от земли до рамы (кузова) у них меньше, а это ухудшает обычную проходимость (т.к. машина легче повисает на брюхе при движении, например, в глубоком снегу или заболоченном грунте) и геометрическую (углы въезда, съезда, продольной проходимости)

Еще один фактор, важный для серьезного бездорожья — критичность повреждений. Гнутый мост позволяет худо-бедно двигаться своим ходом. Сильно гнутый мост можно отключить (или снять кардан) и все равно доползти. Поломать шкворень можно (хотя и тяжело), но поломать его до невозможности движения практически нереально. А вот вырванная шаровая или разлетевшийся ШРУС — это дальний пеший поход за трактором. (ШРУСЫ вообще больное место внедорожников с независимой подвеской — их пыльники очень не любят контакта с грунтом).

Для тех, кто ездит по бездорожью часто, немаловажно и то, что зависимая подвеска легко поддается внедорожному тюнингу — т.н. лифтовке.

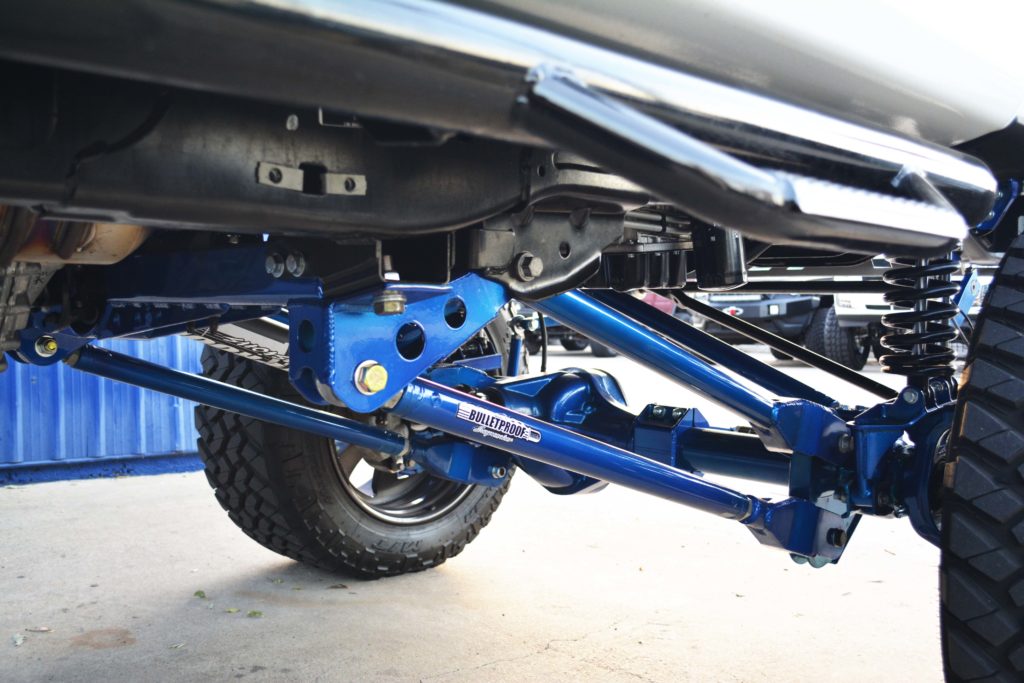

Зависимая подвеска легко поддается внедорожному тюнингу — т.н. лифтовке.

Проще всего это делается на пружинных машинах: поставил более длинные и более жесткие пружины с амортизаторами и убил сразу кучу зайцев — и машина от земли приподнялась (а значит геометрическая проходимость лучше стала), и места в колесных арках прибавилось (значит колеса можно больше поставить, а это еще проходимость увеличит), и подвеска стала более энергоемкой (теперь ее на кочке не пробьешь, и в повороте сильно не кренит), и вес дополнительного оборудования (всяких бамперов, лебедок и пр.) компенсирован возросшей жесткостью пружины, а еще и вся подвеска новая стоит.

И последний по порядку, но не последний по важности фактор — зависимая подвеска попросту, при прочих равных, дешевле в производстве и в эксплуатации. Малое количество деталей, их «кондовость», большой ресурс и простота ремонта существенно экономят бюджет владельца.

Малое количество деталей, их «кондовость», большой ресурс и простота ремонта существенно экономят бюджет владельца.

Особое место занимают машины с комбинированной подвеской — независимой спереди и зависимой сзади. Это сегодня очень распространенный вариант в конструкции «гражданских» внедорожников. Отчасти он позволяет собрать преимущества обоих типов подвесок. Управляемость машины при такой конструкции выше, поскольку на нее влияет преимущественно передняя подвеска, но при этом сохраняется простота, прочность и дешевизна задней.

Угловая жесткость независимой подвески (с учетом непременного стабилизатора) больше угловой жесткости зависимой, что положительно сказывается на поворачиваемости. Кроме того, рессорная колея (расстояние между упругими элементами подвески) у независимой передней подвески больше, что тоже влияет на управляемость в повороте. В общем, комбинированная подвеска — компромисс, но компромисс, в целом, удачный.

Машины с комбинированной подвеской — независимой спереди и зависимой сзади, — сегодня очень распространенный вариант в конструкции «гражданских» внедорожников.

Выводы

Чем выше скорость и лучше дорога, тем привлекательнее независимая подвеска.
Достоинства
Хорошая управляемость
Обратная связь руления
Малые крены
Отличная настройка параметров
В большинстве случаев высокий уровень комфорта при движении (но бывают неудачные модели)
Недостатки
Короткоходность
Уязвимость деталей
Сложность и дороговизна в эксплуатации
Большое количество деталей
Тонкость настройки, легко нарушаемая в тяжелых условиях
Сложность или отсутствие серьезных возможностей для внедорожного тюнинга

Отличное решение для скоростных асфальтовых машин. Приемлемое для кроссоверов. Слабо подходит внедорожникам, которым нужно ездить по реальному бездорожью.

2. Зависимая подвеска. Чем ниже скорость и хуже дорога, тем меньше вас волнует управляемость, и тем больше хочется чего-то помассивней.
Достоинства
Прочность
Простота конструкции
Большая артикуляция
Устойчивость к повреждениям
Дешевизна в эксплуатации
Проходимость
Возможность и в большинстве случаев простота осуществления высокоэффективного внедорожного тюнинга
Недостатки
Большие неподрессоренные массы
Плохая управляемость
Низкие информативность и острота рулевого управления
Не всегда хорошая курсовая устойчивость
Не всегда хороший уровень комфорта во время движения

Зависимая подвеска — отличное решение для внедорожника. Но при этом придется смириться с его неуклюжестью в городе и невысокой безопасной скоростью по трассе. Впрочем, первый же серьезный выезд заставит забыть об этих мелких неудобствах. К сожалению, таких автомобилей становится все меньше и меньше…

3. Комбинированная подвеска. Независимая спереди, мост сзади. Относительно приемлемый компромисс для тех, кто ездит в основном по асфальту, но не чужд и толики внедорожных радостей.
Достоинства
Сочетание приличной управляемости, курсовой устойчивости, информативности рулевого управления и приемлемой проходимости машины
Относительно невысокая цена решения и дальнейшего обслуживания
Универсальность
Большой выбор машин
Недостатки
Ни рыба, ни мясо. И управляемость не идеальна, и проходимость не блещет.
Отличное решение в широком диапазоне: от паркетников до почти серьезных внедорожников. Устраивает 90% пользователей, кроме тех самых пресловутых могучих, грязных и небритых джиперов, которым всё мосты на рессорах подавай.

Существует два варианта подрессоривания кузова автомобиля – зависимая и независимая подвеска. В современных легковых автомобилях применяется, как правило, независимая подвеска. Это подразумевает, что колеса на одной оси не имеют жесткой связки друг с другом, а изменение положения относительно кузова машины одного никак или почти никак не влияет на положение второго. При этом углы развала и схождения колес способны меняться в довольно значительных пределах.

Подвеска с качающимися полуосями

Это один из наиболее простых и дешевых видов подвески. Основным ее элементом являются полуоси, имеющие шарниры на внутренних концах, посредством которых они соединяются с дифференциалом. Внешние концы жестко соединяются со ступицей. В роли упругих элементов выступают пружины или листовые рессоры. Особенность конструкции заключается в том, что при наезде на какое-либо препятствие положение колеса относительно полуоси остается неизменно перпендикулярным.

Дополнительно в конструкции могут присутствовать продольные или поперечные рычаги, предназначенные для гашения сил реакции дороги. Такое устройство имела задняя подвеска многих заднеприводных машин, выпускавшихся в середине прошлого века. В СССР в качестве примера можно привести подвеску автомобиля ЗАЗ-965.

Недостаток такой независимой подвески в ее кинематическом несовершенстве. Это значит, что при движении по неровным дорогам развал колес и ширина колеи меняются в больших пределах, что негативно сказывается на управляемости. Особенно это становится заметным на скоростях более 60 км/ч. Среди достоинств можно назвать простое устройство, дешевое обслуживание и ремонт.

Подвеска на продольных рычагах

Существует две разновидности независимой подвески на продольных рычагах. В первой в качестве упругих элементов используются пружины, а во второй – торсионы. Колеса автомобиля крепятся к продольным рычагам, которые, в свою очередь, подвижно сочленяются с рамой или кузовом. Свое применение такая подвеска нашла во многих французских переднеприводных авто, выпускавшихся в 70-80-е годы, а также мотороллерах и мотоциклах.

Среди достоинств такой конструкции также можно назвать простое устройство, дешевое изготовление, обслуживание и ремонт, а также возможность сделать пол автомобиля абсолютно ровным. Недостатков она имеет куда больше: во время движения в значительных пределах меняется колесная база , а в поворотах автомобиль сильно кренится, а значит, и управляемость далека от идеала.

Подвеска на косых рычагах

Устройство такой подвески во многом сходно с предыдущей, различие состоит только в том, что оси качания рычагов располагаются под косым углом. Благодаря этому сводится к минимуму изменение колесной базы машины, а крены кузова почти не влияют на угол наклона колес автомобиля, однако на неровностях, изменяется ширина колеи, и меняются углы схождения и развала, а значит, ухудшается управляемость. В роли упругих элементов использовались витые пружины, торсионы или пневмобаллоны. Данный вариант независимой подвески чаще применялся для задней оси автомобилей, исключение составлял лишь чешский Trabant, передняя подвеска которого была выполнена по такой схеме.

Существует две разновидности подвесок на косых рычагах:

1. одношарнирные;
2. двухшарнирные.

В первом случае полуось имеет один шарнир, а ось качания рычага проходит через шарнир и располагается под углом 45 градусов к продольной оси машины. Такая конструкция дешевле, но и кинематически не совершенна, поэтому применялась только на легких и медленных машинах (ЗАЗ-965, Fiat-133).

Во втором случае полуоси имеют по два шарнира, внешний и внутренний, а сама ось качания рычага не проходит через внутренний шарнир. К продольной оси авто она располагается под углом 10-25 градусов, это предпочтительнее для кинематики подвески поскольку отклонения величин колеи, колесной базы и развала остаются в пределах нормы. Такое устройство имела задняя подвеска автомобилей ЗАЗ-968, Ford Sierra, Opel Senator и многих других.

Подвеска на продольных и поперечных рычагах

Очень сложная, а потому и редко встречающаяся конструкция. Ее можно считать разновидностью подвески МакФерсон, но с целью разгрузить брызговик крыла пружины располагались горизонтально вдоль автомобиля. Задний торец пружины упирается в перегородку между моторным отсеком и салоном. Для того чтобы передать усилие от амортизатора пружине, потребовалось ввести дополнительный рычаг, качающийся в вертикальной продольной плоскости вдоль каждого борта. Один конец рычага шарнирно соединяется с верхом амортизационной стойки, а второй также шарнирно с перегородкой. Посередине рычаг имеет упор для пружины.

По такой схеме выполнена передняя подвеска некоторых моделей Rover. Особых преимуществ перед «МакФерсоном» она не имеет, и сохранила все кинематические недостатки, зато утратила главные достоинства, такие как компактность, технологическая простота, малое количество шарнирных соединений.

Подвеска на двойных продольных рычагах

Ее второе название «система Порше», по фамилии изобретателя. В такой подвеске с каждой стороны автомобиля присутствуют по два продольных рычага, а роль упругих элементов выполняют торсионные валы, расположенные друг над другом. Такое устройство имела передняя подвеска автомобилей, мотор которых расположен сзади (модели ранних спортивных машин Порше, Фольксваген Жук и Фольксваген Транспортер первого поколения).

Независимая подвеска на продольных рычагах отличается компактностью, кроме того, она позволяет вынести салон вперед, а ноги переднего пассажира и водителя разместить между колесными арками, а значит, сократить длину машины. Из минусов можно отметить изменения колесной базы при наезде на препятствия и изменение развала колес при кренах кузова. Также, вследствие того, что рычаги подвергаются постоянным сильным нагрузкам на изгиб и кручение, приходится усиливать их, увеличивая размер и массу.

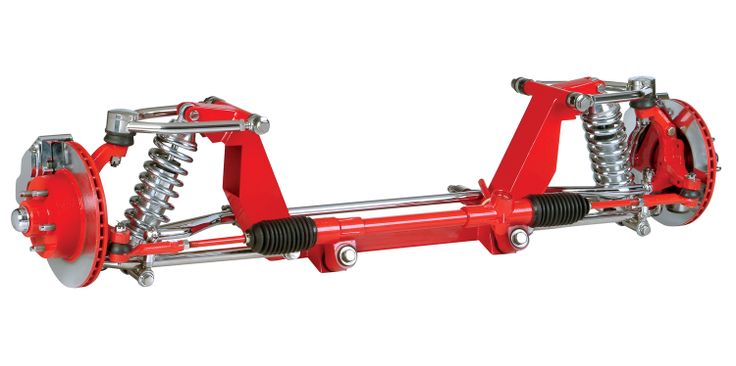

Подвеска на двойных поперечных рычагах

Устройство данного вида независимой подвески следующее: по обеим сторонам автомобиля поперечно расположены два рычага, которые одной стороной подвижно соединены с кузовом, поперечиной или рамой, а вторым – с амортизационной стойкой. Если это передняя подвеска, то стойка поворотная, с шаровыми шарнирами, имеющими две степени свободы, если задняя – то стойка неповоротная, с цилиндрическими шарнирами, имеющими одну степень свободы.

Упругие элементы применяются различные:

• витые пружины;
• торсионы;
• рессоры;
• гидропневматические элементы;
• пневматические баллоны.

На многих автомобилях элементы подвески крепятся к поперечине, которая жестко соединена с кузовом. Это значит, что можно снять всю конструкцию целиком, как отдельный узел, и проводить ремонт в более удобных условиях. Кроме того, у производителя есть возможность выбрать наиболее оптимальный способ размещения рычагов, жестко задав тем самым требуемые параметры. Тем самым обеспечивается хорошая управляемость. По этой причине подвеска на двойных поперечных рычагах применяется в гоночных автомобилях. С точки зрения кинематики эта подвеска не имеет недостатков.

Многорычажная подвеска

Наиболее сложное устройство имеет многорычажная подвеска. Она сходна по своему строению с подвеской на двойных поперечных рычагах и применяется в основном на задней оси автомобилей класса D и выше, хотя иногда встречается и на машинах класса C. Каждый из рычагов отвечает за определенный параметр поведения колеса на дороге.

Многорычажная подвеска обеспечивает машине наилучшую управляемость. Благодаря ей можно добиться эффекта подруливания задних колес, который позволяет уменьшить радиус разворота автомобиля, и лучшепозволяет держать траекторию в поворотах.

Многорычажная подвеска имеет и недостатки, правда, они не носят эксплуатационного характера – велика стоимость конструкции, сложность проектирования и ремонта.

Подвеска типа МакФерсон

Передняя подвеска большинства современных автомобилей класса А – С выполнена по типу «МакФерсон». Основные элементы конструкции – амортизационные стойки и витая пружина в роли упругого элемента. Более подробно устройство подвески МакФерсон , ее достоинства и недостатки рассмотрены в отдельной статье.

Вместо послесловия

В современном автомобилестроении применяется зависимая и независимая подвеска. Не следует считать, что одна из них лучше другой, поскольку их предназначение и область применения различны. Под цельным мостом дорожный просвет всегда остается неизменным, и это ценное качество для машины, которая ездит преимущественно по бездорожью. Именно поэтому у внедорожников применяется пружинная или рессорная задняя подвеска с неразрезным мостом. Независимая подвеска автомобиля не может обеспечить этого, и реальный клиренс может оказаться меньше заявленного, однако ее стихия – асфальтовые дороги, на которых она, бесспорно, выигрывает у моста в управляемости и комфорте.

Статья об автомобильной подвеске — история, типы подвесок, классификация и назначение, особенности функционирования. В конце статьи — интересное видео по теме и фото.

Содержание статьи:

Автомобильная подвеска выполнена в виде конструкции из отдельных элементов, которые в своей совокупности связывают основание кузова и мосты автомашины. Причем, это соединение должно быть упругим, чтобы была амортизация в процессе следования машины.

Назначение подвески

Подвеска служит для погашения колебаний в определенной степени и для смягчения ударов и прочих кинетических воздействий, негативно влияющих на содержимое автомобиля, грузы, а также на конструкцию самой машины, особенно при передвижении по некачественной дорожной поверхности.

Другая роль подвески – осуществление регулярного соприкосновения колес с дорожным покрытием, а также передача на дорожную поверхность силы тяги двигателя и силы торможения, чтобы колеса при этом не нарушали нужного положения.

В исправном состоянии подвеска работает правильно, в результате чего водителю управлять машиной безопасно и комфортно. Несмотря на внешнюю простоту конструкции, подвеска принадлежит к одним из самых важных устройств в современной машине. Ее история уходит корнями в далекое прошлое, и с момента ее изобретения подвеска прошла через многие инженерные решения.

Немного истории о подвеске автомобиля

Еще до автомобильной эпохи были попытки смягчить передвижение карет, у которых изначально оси колес неподвижно прикреплялись к основанию. При такой конструкции малейшая неровность дороги мгновенно передавалась корпусу кареты, что тут же ощущали сидящие внутри пассажиры. Первое время эта проблема решалась при помощи мягких подушек, которые устанавливались на сидения. Но эта мера была малоэффективна.

Впервые для карет были применены так называемые эллиптические рессоры, которые представляли собой гибкое соединение между колесами и днищем кареты. Намного позднее этот принцип использовали и для автомобилей. Но при этом сама рессора изменилась — из эллиптической она превратилась в полуэллиптическую, и это позволяло устанавливать ее поперечно.

Однако машина с такой примитивной подвеской управлялась с трудом даже на самых низких скоростях. По этой причине впоследствии подвески стали монтировать в продольном положении на каждое колесо в отдельности.

Дальнейшее развитие автомобильной промышленности позволило эволюционировать и подвеске. На сегодняшний день эти устройства имеют десятки разновидностей.

Функции подвески и технические данные

Каждая разновидность подвесок обладает индивидуальными признаками, охватывающими комплекс рабочих свойств, от которых непосредственно зависит управляемость машины, а также безопасность и удобство находящихся в ней людей.

Однако несмотря на то, что все типы подвесок автомобиля разные, они выпускаются для одних и тех же целей:

• Погашение вибрации и ударов со стороны неровного дорожного покрытия в целях минимализации нагрузок на корпус кузова, а также для улучшения комфорта водителя и пассажиров.
• Стабилизация положения машины в процессе следования путем регулярного соприкосновения резины с дорогой, а также уменьшение возможных кренов корпуса кузова.
• Сохранения необходимой геометрии положения и перемещения всех колес для обеспечения точности маневрирования.

Разновидности подвесок по упругости

В отношении упругости подвески можно разделить на три категории:

• жесткая;
• мягкая;
• винтовая.

Жесткая подвеска, как правило, используется на спортивных автомобилях, потому что она больше всего годится именно для быстрой езды, где необходимо оперативное и четкое реагирование на водительское маневрирование. Эта подвеска придает машине максимальную устойчивость и минимальный дорожный просвет. Кроме того, благодаря именно ей усиливается сопротивление крену и кузовному раскачиванию.

Мягкая подвеска устанавливается в основной массе легковых машин. Ее достоинство в том, что она достаточно качественно сглаживает дорожные неровности, но с другой стороны машина с такой конструкцией подвесок более склонна к заваливаниям, и при этом хуже управляется.

Винтовая подвеска нужна в тех случаях, когда возникает необходимость в изменяемой жесткости. Она сделана в виде стоек-амортизаторов, на которых сила тяги пружинного механизма регулируется.

Ход подвески

Ходом подвески принято считать промежуток от нижнего положения колеса в свободном состоянии до верхнего критического положения при максимальном сжатии подвески. От этого параметра во многом зависит так называемая «внедорожность» машины.

То есть, чем больше ход, тем большую по размеру неровность способна пройти машина без ударов по ограничителю, а также без провиса ведущего моста.

Каждая подвеска содержит следующие компоненты:

1. Упругое устройство. Берет на себя нагрузки, предоставляемые дорожными препятствиями. Может состоять из пружины, пневмоэлементов и проч.
2. Демпфирующее устройство. Необходимо для погашения вибрации кузова в процессе преодолении дорожных неровностей. В качестве этого устройства применяются все разновидности амортизационных приспособлений.
3. Направляющее устройство. Контролирует необходимое смещение колеса относительно корпуса кузова. Выполняется в виде поперечных тяг, рычагов и рессор.
4. Стабилизатор поперечной устойчивости. Гасит наклоны кузова в поперечном направлении.
5. Резино-металлические шарниры. Служат для упругого соединения частей механизма с машиной. Дополнительно они в небольшой степени выполняют роль амортизаторов – частично гасят толчки и колебания.
6. Ограничители хода подвески. Фиксируют ход устройства в критической нижней и в критической верхней точках.

Классификация подвесок

Подвески можно разделить на две категории – зависимые и независимые. Такое подразделение продиктовано кинематикой направляющего устройства подвески.

При такой конструкции колеса автомобиля жестко связываются за счет балки или монолитного моста. Вертикальное расположение парных колес всегда одинаковое и изменению не подлежит. Устройство задней и передней зависимых подвесок аналогичное.

Разновидности: пружинная, рессорная, пневматическая. Монтаж пружинной и пневматической подвесок требует использования специальных тяг, чтобы зафиксировать мосты от возможного смещения во время монтажа.

Преимущества зависимой подвески:

• большая грузоподъемность;
• простота и надежность в применении.

Недостатки:

• затрудняет управление;
• слабая устойчивость на высокой скорости;
• недостаточный комфорт.

При установленной независимой подвески колеса машины способны менять вертикальное положение независимо друг от друга, продолжая при этом находиться в той же плоскости.

Преимущества независимой подвески автомобиля:

• высокая степень управляемости;
• надежная устойчивость машины;
• повышенный комфорт.

Недостатки:

• устройство довольно сложное и, соответственно, затратное в экономическом отношении;
• пониженная долговечность в эксплуатации.

Примечание: существует еще полузависимая подвеска или так называемая торсионная балка. Такое устройство — нечто среднее между независимой и зависимой подвесками. Колеса продолжают быть жестко соединенными между собой, но, тем не менее, способность небольшого смещения отдельно друг от друга у них все-таки есть. Такую возможность предоставляют упругие качества мостовидной балки, которая соединяет колеса. Данная конструкция зачастую используется для задних подвесок недорогих автомобилей.

Виды независимых подвесок

Подвеска МакФерсон (McPherson)

На фото подвеска McPherson

Данное устройство характерно для передней оси современных автомобилей. Шаровая опора соединяет ступицу с нижним рычагом. Иногда форма этого рычага позволяет использовать продольную реактивную тягу. Оснащенная пружинным механизмом амортизационная стойка закрепляется к ступичному блоку, а ее верхняя часть фиксируется в основании кузовного корпуса.

Поперечная тяга, которая соединяет оба рычага, крепится на днище машины и служит своеобразным противодействием наклону автомобиля. Колеса свободно поворачивают благодаря подшипнику стойки-амортизатора и шаровому креплению.

Конструкция задней подвески сделана таким же образом. Разница лишь в том, что задние колеса не могут поворачиваться. Вместо нижнего рычага установлены поперечные и продольные тяги, которые закрепляют ступицу.

Преимущества подвески МакФерсон:

• несложность изделия;
• занимает небольшое пространство;
• долговечность;
• доступная цена как в приобретении, так и в ремонте.

Недостатки подвески McPherson:

• легкость управления на среднем уровне.

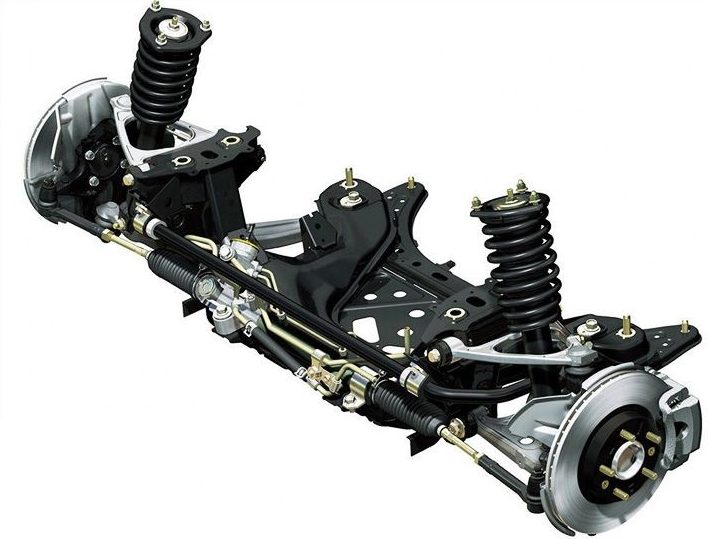

Двухрычажная передняя подвеска

Эта разработка считается довольно результативной, но и весьма непростой по устройству. Для верхнего крепления ступицы служит второй поперечный рычаг. Для упругости подвески может применяться либо пружина, либо торсион. Задняя подвеска устроена точно так же. Такая сборка подвески придает машине максимальное удобство в управлении.

В этих устройствах упругость обеспечивают не пружины, а пневматические баллоны, наполненные сжатым воздухом. С подобной подвеской можно менять высоту кузова. Кроме того, с такой конструкцией ход автомобиля становится более плавным. Как правило, устанавливается на машинах класса люкс.

Гидравлическая подвеска

В данной конструкции амортизаторы соединены с мололитным замкнутым контуром, заполненным маслом для гидравлики. С такой подвеской можно регулировать степень упругости и дорожный просвет. А если в машине имеется электроника, предусматривающая функции адаптивной подвески, то она может сама адаптироваться в самых разных дорожных условиях.

Спортивные независимые подвески

Их еще называют койловерами или винтовыми подвесками. Выполнены в виде амортизационных стоек, у которых можно настраивать степень жесткости непосредственно на машине. Нижняя часть пружины имеет резьбовое соединение, и это позволяет менять ее вертикальное положение, а также настраивать размер дорожного просвета.

Подвески push-rod и pull-rod

Такая конструкция была разработана специально для гоночных автокаров, у которых открытые колеса. Базируется на двухрычажной схеме. Основное отличие от других разновидностей проявляется в том, что демпфирующие механизмы установлены в кузове. Устройство этих двух типов идентично, р азница лишь в размещении тех частей, которые подвергаются наибольшему напряжению.

Спортивная подвеска push-rod. Несущий нагрузку компонент, называемый толкателем, функционирует на сжатие.

Спортивная подвеска pull-rod. Та же часть, которая испытывает наибольшее напряжение, работает на растяжение. Такое решение делает центр тяжести более низким, за счет чего машина становится более устойчивой.

Однако несмотря на перечисленные небольшие различия, эффективность этих двух разновидностей подвесок находится примерно на одном уровне.

Видео о подвеске автомобиля:

Также, как невозможно представить себе автомобиль без двигателя, нереально сделать это и без подвески — важнейшей системы, отвечающей за комфорт, безопасность и долговечность эксплуатации авто. К этому элементу в конструкции авто приковано огромное внимание инженеров, которые до сих пор находят все новые возможности для повышения ее эксплуатационных характеристик, делая ее все более совершенной.

Независимо от типа подвески, практически в каждой присутствуют пружины, играющие важную роль в поглощении ударов и вибрации при движении по некачественному дорожному покрытию. Современная пружинная подвеска делится на два основных типа — зависимая и независимая, которые в последнее время часто заменяются их промежуточным вариантом — полунезависимой пружинной подвеской. Каждая из них имеет определенные недостатки, достоинства и специфичные особенности.

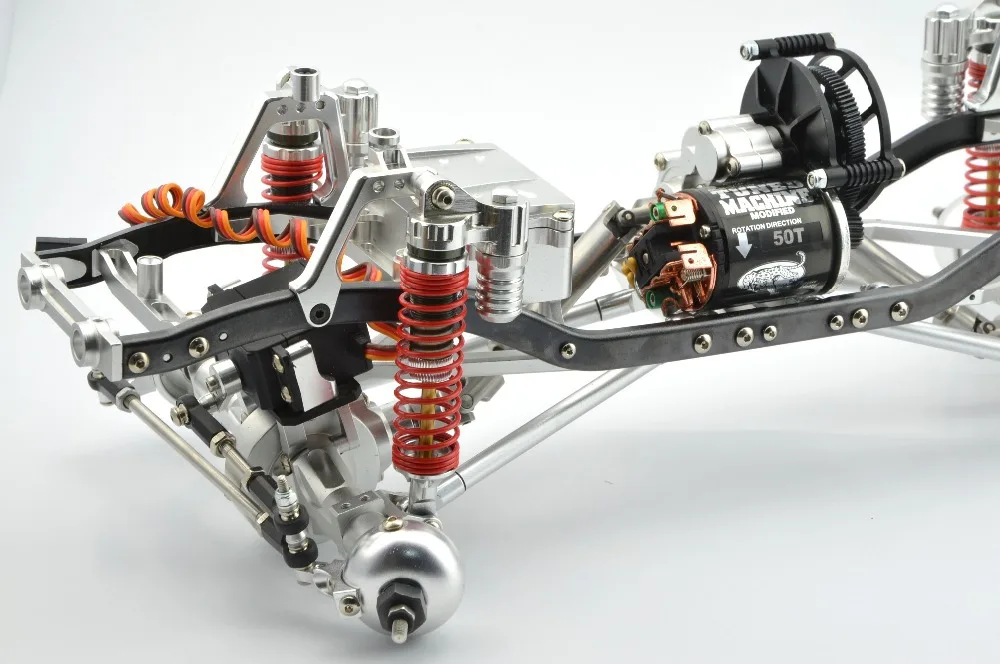

Зависимая конструкция

Это самая древняя разновидность пружинной подвески ТС, представляющее собой простое жесткое соединение пары колес друг с другом. В настоящее время использование этого типа продолжается, что представлено на рынке двумя конструкциями: на продольных рессорах и направляющих рычагах. Рессорная конструкция достаточно проста. Мост подвешивается к кузову на особых элементах — рессорах, которые представляют собой упругие стальные пластины, соединенных с кузовом стремянкой.

Конструкция на рычажной основе устроена иначе. Главными элементами здесь являются рычаги, которых в конструкции может быть несколько. Они выполняют аналогичные рессорам функции, и чаще всего используют четыре продольных и один поперечный рычаг. Несмотря на солидный возраст такой конструкции, она имеет достаточное количество положительных сторон — прочность, простота и низкая стоимость обслуживания. Среди недостатков авто с таким типом подвески можно отметить меньшую устойчивость и более сложную управляемость.

Интересно! Несмотря на недостатки, зависимая подвеска идеальна для тяжелых внедорожников, эксплуатируемых в экстремальных условиях. Они смогут продолжать движение даже в том случае. если задний мост был поврежден, к примеру, погнут.

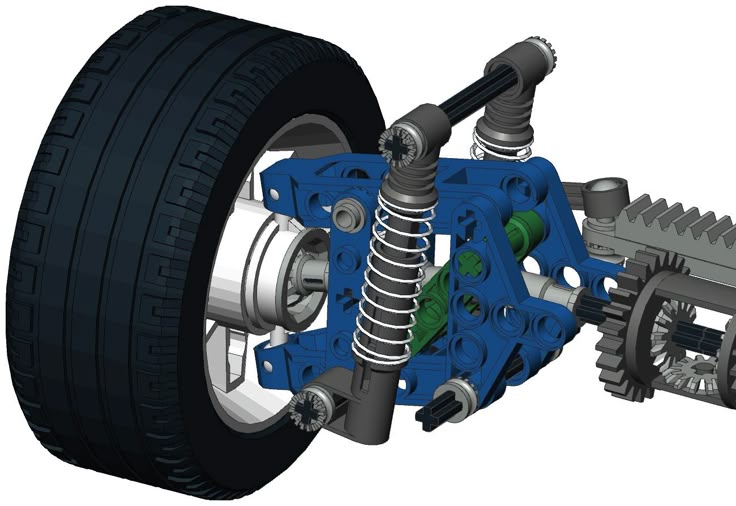

Независимая пружинная подвеска

Это система, в которой колеса не зависят друг от друга, двигаясь каждый в своем ритме, на который влияют особенности покрытия. Независимая пружинная подвеска может создаваться на основе прямых или продольных рычагах, одна часть которого неподвижно закрепляется на кузове авто. Прямые рычаги в независимой подвеске всегда изготавливаются слишком массивными, поскольку им приходится воспринимать слишком большие нагрузки. Кроме этого, недостатком такой системы можно считать невысокий клиренс.

Косые рычаги в пружинной независимой подвеске в большей степени использовались для заднего ведущего моста. В качестве разницы с вышеописанным механизмом стоит отметить наличие шарнира. Такая подвеска обходится производителю дешевле, но имеет и достаточно серьезный недостаток — изменяемый развал-схождение, с которым приходится немало помучаться. Использование такого типа подвески эффективно лишь на задних мостах авто — на передних она не используется.

Полунезависимая подвеска

Полунезависимая пружинная подвеска занимает промежуточное звено между двумя вышеописанными системами и является наиболее оптимальным вариантом для заднего моста большинства современных автомобилей, оснащенных передним приводом. Внешне такая система проста — два продольных рычага надежно фиксированы балкой, расположенной поперек. Вся конструкция отличается простотой и надежностью, но использоваться может только на заднем мосту в том случае, если он не является ведущим.

При движении авто, и в особенности при разгоне/резком торможении, на балку полунезависимой пружинной подвески оказывают действия различные силы, в т. ч. скручивание. Для возможности корректировки жесткости балки, на нее может устанавливаться электромотор — в этом случае у водителя появляется возможность менять жесткость подвески по собственному усмотрению. Такие конструкции полунезависимой подвески с успехом устанавливают на многие современные авто, принадлежащие к самым разным классам.

Достоинства и недостатки полунезависимых подвесок

Как и у любого другого автомобильного узла, конструкция полузависимой пружинной подвески имеет как свои плюсы, так и некоторые недостатки. К сильным ее сторонам можно отнести следующие моменты:

• оптимальные габариты и небольшой вес, уменьшающий процент неподрессоренной массы;
• легкость установки или самостоятельного ремонта;
• невысокая стоимость;
• возможность изменения характеристик;
• оптимальная кинематика колесной пары.

Среди основных недостатков, которые неизбежны практически в любой конструкции, можно назвать возможность использования только на заднем мосту, который, при этом, не может являться ведущим. Такая подвеска предъявляет жесткие требования к днищу авто, которое должно иметь строго определенную геометрию. Тем не менее, именно полунезависимая пружинная система становится оптимальной для большинства автомобилей. Достаточно подробно о вариантах подвески рассказано на видео:

Независимая подвеска автомобиля

Подвеска автомобиля обеспечивает мягкое соединение кузова автомобиля с колесами. Ее роль в поведении автомобиля на дороге неоценима, а потому она заслуживает далеко не последнего автомобиля. Нередко перед водителями возникает вполне обоснованный вопрос: зависимая или независимая подвеска – какая лучше. Сегодня мы постараемся на него ответить, но перед этим, мы узнаем конкретно, из чего состоит подвеска, и рассмотрим каждый ее вид по отдельности.

Подвеска с качающимися полуосями

Это один из наиболее простых и дешевых видов подвески. Основным ее элементом являются полуоси, имеющие шарниры на внутренних концах, посредством которых они соединяются с дифференциалом. Внешние концы жестко соединяются со ступицей. В роли упругих элементов выступают пружины или листовые рессоры. Особенность конструкции заключается в том, что при наезде на какое-либо препятствие положение колеса относительно полуоси остается неизменно перпендикулярным.

Дополнительно в конструкции могут присутствовать продольные или поперечные рычаги, предназначенные для гашения сил реакции дороги. Такое устройство имела задняя подвеска многих заднеприводных машин, выпускавшихся в середине прошлого века. В СССР в качестве примера можно привести подвеску автомобиля ЗАЗ-965.

Недостаток такой независимой подвески в ее кинематическом несовершенстве. Это значит, что при движении по неровным дорогам развал колес и ширина колеи меняются в больших пределах, что негативно сказывается на управляемости. Особенно это становится заметным на скоростях более 60 км/ч. Среди достоинств можно назвать простое устройство, дешевое обслуживание и ремонт.

Основные элементы подвески

Основными функциями подвески являются:

• Соединение колеса с кузовом или рамой;
• Обеспечивает необходимую плавность хода и необходимый характер перемещения колес относительно несущей части автомобиля;
• Передает силы и моменты, которые возникают при взаимодействии колес с дорогой, на насещую часть авто.

Элементы подвески:

• Направляющие – именно те, которые задают характер перемещения колес;
• Упругие – воспринимающие и направляющие вертикальные силы реакции, возникающие при наезде колеса на неровности дороги;
• Амортизационные (амортизаторы) – служащие для гашения колебаний несущей части авто, возникающих из-за воздействия дороги.

Подвеска на продольных рычагах

Существует две разновидности независимой подвески на продольных рычагах. В первой в качестве упругих элементов используются пружины, а во второй – торсионы. Колеса автомобиля крепятся к продольным рычагам, которые, в свою очередь, подвижно сочленяются с рамой или кузовом. Свое применение такая подвеска нашла во многих французских переднеприводных авто, выпускавшихся в 70-80-е годы, а также мотороллерах и мотоциклах.

Среди достоинств такой конструкции также можно назвать простое устройство, дешевое изготовление, обслуживание и ремонт, а также возможность сделать пол автомобиля абсолютно ровным. Недостатков она имеет куда больше: во время движения в значительных пределах меняется колесная база, а в поворотах автомобиль сильно кренится, а значит, и управляемость далека от идеала.

Понятие о подвеске

Прежде чем говорить про плюсы и минусы, а также превосходство одной подвески над другой, если это возможно, предлагаю разобраться в сути понятия подвески.

Подвеской называют компонент автомобиля, который входит в состав шасси. Это промежуточное звено, располагающееся между дорожным покрытием и кузовной частью шасси транспортного средства. Работа подвески заключается в том, чтобы преобразовывать в упругое перемещение все те удары, с которыми приходится сталкиваться колесам машины по ходу движения. А это всевозможные ухабы, ямы, неровности и пр. То есть подвеска гасит энергию от ударов и повышает плавность хода.

При этом различают конструкцию передней и задней подвески. Их можно разделить на несколько категорий. При этом ко всем конструкциям предъявляют одинаковые требования.

Автоподвеска обязана сохранять машину в горизонтально положении, вне зависимости от воздействующих сил, и гасить колебания. Плюс конструкции должны быть упругими, прочными и максимально долговечными. Иначе потребуется дорогостоящий ремонт.

Актуальная классификация предусматривает разделение подвесок на 3 категории.

• Зависимая. Бывает с продольными и поперечными рессорами, может использовать направляющие рычаги, упорную трубу. Также выделяют торсионно-рычажную конструкцию и систему типа De Dion;
• Независимая. Такие системы отличаются между собой по использованию косых и двойных расположенных поперечно рычагов, могут иметь качающиеся полуоси. Встречаются варианты с двойными и одинарными продольными рычагами и с поперечными. Но все же самым популярным вариантом считается подвеска типа МакФерсон;
• Активная или полузависимая. Здесь меняется жесткость и положение в зависимости от подаваемой команды через управляющее устройство. Активные системы делятся на пневмогидравлические, гидравлические и пневматические.

Но этого объективно мало, дабы понять, в чем разница между ними, какие существуют отличия и ход подвески какого типа предпочтительнее в плане комфорта. А также можете почитать полезный материал о проверке амортизаторов на работоспособность.

Зависимые конструкции

Сначала определим, что это такое и что значит понятие зависимости автомобильной подвески. Если говорить простым языком, то это пара противоположных колес (левое и правое), которые соединяется между собой жестко с помощью единой балки. Это один из ключевых способов, как отличить конструкции между собой. Просто взгляните, как левое и правое колесо соединяются друг с другом.

Рекомендуем: Какой срок службы у автомобильного аккумулятора

Когда начинается воздействие на одно колесо, меняется положение второго. Зависимость одного колеса от другого и объясняет название конструкции. Подобные узлы в большей степени ориентированы на автотранспортные средства, которые эксплуатируются в достаточно тяжелых эксплуатационных условиях. Зависимая подвеска крайне редко встречается на обычных легковых автомобилях, предназначенных для езды в городе. Потому отыскать машину не так просто, если вам нужна просто легковушка. Но система все равно востребована и находит свое место на рынке авто.

Зависимые узлы автоподвески имеют сильные и слабые стороны.

Начнем с недостатков. Здесь стоит выделить несколько основных пунктов:

• худшие показатели устойчивости;
• недостаточно четкая управляемость;
• сниженный уровень комфорта;
• высокие требования к покрытию на дороге, если двигаться на высокой скорости;
• низкая информативность управления.

Все это при сравнении с автомобилями, оснащенными независимым типом подвески.

Слабые стороны довольно весомые, и проявляются в больше степени на обычных автодорогах. Но если выехать в идеальные условия для такой подвески, машина покажет свой максимум.

Именно в стихии зависимой конструкции открываются ее истинные преимущества. А именно:

• Низкая стоимость обслуживания. ТО и ТР (техобслуживание и технические работы) достаточно дешевые, что позволяет заметно экономить на ремонте;
• Устойчивость к повреждениям. Такая подвеска не боится ударов, активной езды по плохим дорогам и пр. Конструкция хорошо ведет себя при сильных нагрузках;
• Высокая прочность. Независимая подвеска в этом плане не конкурент;
• Постоянный дорожный просвет. Клиренс не меняется, что дает ряд преимуществ;
• Отличная адаптация к бездорожью и плохим дорогам;
• Небольшое количество компонентов конструкции, что упрощает обслуживание и делает ремонт более доступным. Также это прямо влияет на надежность.

Как видите, в своей стихии зависимая система позволяет рассчитывать на солидный перечень достоинств. Но на обычных дорогах все не так идеально.

Независимая подвеска

В отличие от предыдущей конструкции, здесь противоположные колеса не имеют прямой конструктивной связи между собой. Каждое из колес действует и работает независимо относительно друг друга.

Подобные узлы прекрасно себя показывают при движении на трассах, в городе, великолепно ведут себя на высокой скорости. Потому независимые конструкции встречаются преимущественно на легковых автомобилях, кроссоверах и паркетниках.

Рекомендуем: Обзор лучших моделей авто в кузове универсал

Здесь тоже есть свои сильные и слабые стороны. К числу преимуществ можно отнести:

• великолепное сцепление с дорожным полотном;
• превосходный уровень комфорта;
• отличная управляемость;
• незначительные отклонения по продольной оси.

Все это влияет на комфорт, маневренность и управляемость. Зависимые подвески на такое не способны.

Но не делайте поспешные выводы о превосходстве независимой системы. У нее есть и недостатки:

• ремонт значительно дороже, как и обслуживание;
• ход рычагов короткий, от чего клиренс может уменьшаться;
• конструкция состоит из множества компонентов;
• из-за сложности компоновки возрастает вероятность поломок;
• в полевых условиях выполнить ремонт почти невозможно.

Если за основу брать изначально качественную подвеску независимого типа, и эксплуатировать машину в условиях, для которых она предназначена, все эти недостатки не будут столь явными.

Подвеска на косых рычагах

Устройство такой подвески во многом сходно с предыдущей, различие состоит только в том, что оси качания рычагов располагаются под косым углом. Благодаря этому сводится к минимуму изменение колесной базы машины, а крены кузова почти не влияют на угол наклона колес автомобиля, однако на неровностях, изменяется ширина колеи, и меняются углы схождения и развала, а значит, ухудшается управляемость. В роли упругих элементов использовались витые пружины, торсионы или пневмобаллоны. Данный вариант независимой подвески чаще применялся для задней оси автомобилей, исключение составлял лишь чешский Trabant, передняя подвеска которого была выполнена по такой схеме.

Существует две разновидности подвесок на косых рычагах:

1. одношарнирные;
2. двухшарнирные.

В первом случае полуось имеет один шарнир, а ось качания рычага проходит через шарнир и располагается под углом 45 градусов к продольной оси машины. Такая конструкция дешевле, но и кинематически не совершенна, поэтому применялась только на легких и медленных машинах (ЗАЗ-965, Fiat-133).

Во втором случае полуоси имеют по два шарнира, внешний и внутренний, а сама ось качания рычага не проходит через внутренний шарнир. К продольной оси авто она располагается под углом 10-25 градусов, это предпочтительнее для кинематики подвески поскольку отклонения величин колеи, колесной базы и развала остаются в пределах нормы. Такое устройство имела задняя подвеска автомобилей ЗАЗ-968, Ford Sierra, Opel Senator и многих других.

Функции и разновидности подвесок

Любая подвеска, входящая в конструкцию транспортного средства, отвечает за смягчение сотрясений и вибрации, передаваемых от колес кузову. Элемент способен гасить энергию удара, наклоны на поворотах. Составляющие подвески обеспечивают устойчивое горизонтальное положение автомобиля при нагрузках во время движения.

Подвести бывают двух видов:

1. Зависимая. Представляет собой жесткое соединение колес одной балкой. Воздействие колебаний и наклонов на одно колесо, вызывает изменение положения другого колеса;

2. Независимая. Колеса не связаны друг с другом, поэтому каждая сторона на неровностях действует обособленно, не вызывая “параллельных” изменений во время движения.

Подвеска на продольных и поперечных рычагах

Очень сложная, а потому и редко встречающаяся конструкция. Ее можно считать разновидностью подвески МакФерсон, но с целью разгрузить брызговик крыла пружины располагались горизонтально вдоль автомобиля. Задний торец пружины упирается в перегородку между моторным отсеком и салоном. Для того чтобы передать усилие от амортизатора пружине, потребовалось ввести дополнительный рычаг, качающийся в вертикальной продольной плоскости вдоль каждого борта. Один конец рычага шарнирно соединяется с верхом амортизационной стойки, а второй также шарнирно с перегородкой. Посередине рычаг имеет упор для пружины.

По такой схеме выполнена передняя подвеска некоторых моделей Rover. Особых преимуществ перед «МакФерсоном» она не имеет, и сохранила все кинематические недостатки, зато утратила главные достоинства, такие как компактность, технологическая простота, малое количество шарнирных соединений.

Независимый тип подвески

В данном типе подвески колёса не связаны друг с другом, то есть действуют независимо. Независимая подвеска имеет преимущество при движении по трассе с большой скоростью и устанавливается, как правило, на легковых автомобилях.

Независимая подвеска

К преимуществам независимой подвески можно отнести:

1. Малые отклонения относительно продольной оси.
2. Хорошую управляемость.
3. Хорошее сцепление с дорожным покрытием.
4. Высокий уровень комфорта.

Минусами этого типа подвески можно назвать:

• Дорогостоящее обслуживание и ремонт.
• Короткий ход рычагов подвески, что может привести к уменьшению клиренса.
• Большое число деталей, из которых состоит подвеска и, соответственно, большая вероятность повреждения, по сравнению с зависимой.
• Сложность проведения ремонтных работ в полевых условиях.

Подвеска на двойных продольных рычагах

Ее второе название «система Порше», по фамилии изобретателя. В такой подвеске с каждой стороны автомобиля присутствуют по два продольных рычага, а роль упругих элементов выполняют торсионные валы, расположенные друг над другом. Такое устройство имела передняя подвеска автомобилей, мотор которых расположен сзади (модели ранних спортивных машин Порше, Фольксваген Жук и Фольксваген Транспортер первого поколения).

Независимая подвеска на продольных рычагах отличается компактностью, кроме того, она позволяет вынести салон вперед, а ноги переднего пассажира и водителя разместить между колесными арками, а значит, сократить длину машины. Из минусов можно отметить изменения колесной базы при наезде на препятствия и изменение развала колес при кренах кузова. Также, вследствие того, что рычаги подвергаются постоянным сильным нагрузкам на изгиб и кручение, приходится усиливать их, увеличивая размер и массу.

Типы подвесок

Рассмотрим наиболее распространенные типы подвесок автомобиля.

Подвеска зависимого типа

Самая старый тип подвесок, зависимая подвеска применяется и сегодня, а ее главной отличительной особенностью неизменно остается достаточно жесткая связь колесных осей посредством простой балки или картера моста. Изначально в качестве направляющих и упругих элементов применялись рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой, которая воспринимает боковые силы. Используется на задней оси переднеприводных бюджетных автомобилей, а также многих внедорожников.

Принято считать, что кроме невысокой стоимости, простоты использования преимуществами зависимая подвеска автомобиля не обладает – это совершенно не так. Ее плюсы – небольшой вес, если разговор идет о ведомой оси, достаточно высокий центр поперечного крена и самое главное – постоянство развала и колеи. Независимо от крена и раскачки на ровной дороге угол наклона колес к дорожной поверхности не изменяется, это значит, что в любых режимах машина имеет наилучшее сцепление с поверхностью. Хотелось бы сказать, что больше ни одна подвеска не может похвастаться подобными свойствами.

К сожалению, ситуация ухудшается на плохом дорожном покрытии – провал колеса в яму способствует изменению развала другого, а это уменьшает сцепные свойства. При движении прямо это не сильно ощутимо, но при повороте может привести к неожиданному заносу.

Также существуют значительные проблемы с управляемостью автомобиля. Разнонаправленный ход колес происходит с поворотом балки моста, что провоцирует плохую поворачиваемость и полное отсутствие стабильности на прямой. Также здесь тяга Панара дергает ось влево-вправо, что ухудшает ситуацию.

К счастью, это поправимо. Для того чтобы поперечина перестала разворачиваться, с каждой стороны вместо одного продольного рычага можно использовать два, расположенных по системе механизма Уатта. Устранить проблему осевых смещений поможет монтаж продольного рычага, удерживающего балку по центру вместо тяги Панара. Но на практике становится ясно, что такое изменение бессмысленно – конструкция заметно усложняется и требует больше места в высоту. А ведь главная область применения подвески зависимого типа – бюджетные автомобили.

Типичным представителем данной конструкции может быть задняя подвеска с винтовыми цилиндрическими пружинами в роли упругих элементов. В качестве примера можно рассмотреть конструкцию задних подвесок классических моделей «Жигули». Здесь с помощью двух винтовых пружин балка заднего моста «подвешивается», а также дополнительно прикрепляется к кузову автомобиля благодаря четырем продольным рычагам. Вдобавок к этому для увеличения плавности хода, повышения управляемости и уменьшения крена кузова при поворотах монтируется реактивная поперечная штанга.

Подвеска на двойных поперечных рычагах

Устройство данного вида независимой подвески следующее: по обеим сторонам автомобиля поперечно расположены два рычага, которые одной стороной подвижно соединены с кузовом, поперечиной или рамой, а вторым – с амортизационной стойкой. Если это передняя подвеска, то стойка поворотная, с шаровыми шарнирами, имеющими две степени свободы, если задняя – то стойка неповоротная, с цилиндрическими шарнирами, имеющими одну степень свободы.

Упругие элементы применяются различные:

• витые пружины;
• торсионы;
• рессоры;
• гидропневматические элементы;
• пневматические баллоны.

На многих автомобилях элементы подвески крепятся к поперечине, которая жестко соединена с кузовом. Это значит, что можно снять всю конструкцию целиком, как отдельный узел, и проводить ремонт в более удобных условиях. Кроме того, у производителя есть возможность выбрать наиболее оптимальный способ размещения рычагов, жестко задав тем самым требуемые параметры. Тем самым обеспечивается хорошая управляемость. По этой причине подвеска на двойных поперечных рычагах применяется в гоночных автомобилях. С точки зрения кинематики эта подвеска не имеет недостатков.

Полунезависимый тип подвески

Устройство полунезависимой подвески очень похоже на зависимую. Но, если во второй пружины устанавливались на поперечину между колесами, то здесь амортизаторы и пружины устанавливаются непосредственно на концах поперечной балки, которая теперь принимает на себя исключительно торсионные (на скручивание) нагрузки. Этот тип устанавливается исключительно сзади на машины с передним приводом.

Наряду с зависимой, полунезависимая подвеска считается морально устаревшей, что, однако, не мешает производителям автомобилей продолжать устанавливать ее на бюджетные модели. Ее отличает очень высокая надежность и легкость в обслуживании. Еще к ее несомненным преимуществам можно добавить малую стоимость производства, что отражается на цене машины для конечного покупателя.

Многорычажная подвеска

Наиболее сложное устройство имеет многорычажная подвеска. Она сходна по своему строению с подвеской на двойных поперечных рычагах и применяется в основном на задней оси автомобилей класса D и выше, хотя иногда встречается и на машинах класса C. Каждый из рычагов отвечает за определенный параметр поведения колеса на дороге.

Многорычажная подвеска обеспечивает машине наилучшую управляемость. Благодаря ей можно добиться эффекта подруливания задних колес, который позволяет уменьшить радиус разворота автомобиля, и лучшепозволяет держать траекторию в поворотах.

Многорычажная подвеска имеет и недостатки, правда, они не носят эксплуатационного характера – велика стоимость конструкции, сложность проектирования и ремонта.

Зависимая или независимая подвеска. Почему автопроизводители не отказываются от балки

Прогресс постепенно стирает разницу между различными конструктивными решениями. Достаточный уровень комфорта и безопасности водителю обеспечен в любом случае. Но характер автомобилей во многом все равно зависит именно от того, как реализованы те или иные узлы. Сегодня разговор пойдет о сравнении независимой многорычажной и полузависимой подвески, так называемой подвески со скручиваемой балкой, и об области применения различных технических решений.

Подвески автомобилей бывают зависимые и независимые. Но в отношении одной из самых массовых конструкций классификация начинает сбоить. Подвеска со скручиваемой балкой в спецификациях на любой автомобиль указывается как независимая, но ее второе название — полузависимая — подсказывает: что-­то тут не так. Порой встречается мнение, что это не настоящая независимая подвеска и что она априори уступает настоящим независимым по комфорту и управляемости. Попробуем разобраться, в чем дело.

К середине XX века практика автомобилестроения смогла сформулировать основные требования к эластокинематике подвесок не­управляемых колес. Во‑первых, требовалось минимальное изменение колеи при ходах сжатия и отбоя. Также при ходе подвески продольные углы установки подвески должны были оставаться неизменными или меняться по заданному конструктором правилу (обычно требовалось отрицательное схождение при любом ходе). И при ходе сжатия развал относительно уровня поверхности должен оставаться неизменным либо меняться в сторону отрицательного.

Самая распространенная на тот момент зависимая подвеска задних колес обеспечивала только постоянный нулевой угол развала, а углы схождения менялись по сложному правилу в зависимости от конструкции крепления моста. На неровностях и при движении по дорогам со сложным профилем она не давала оптимального пятна сцепления, вызывая перекосы оси с изменением колеи. И к тому же неподрессоренные массы при зависимой подвеске ведущих колес были слишком велики, а подвеска типа «Де Дион» при меньшей неподрессоренной массе занимала избыточный объем.

На Smart используется хитрая схема задней подвески типа «Де Дион». Только она смогла обеспечить необходимую устойчивость и комфорт при столь компактных габаритах

Независимые подвески обеспечивали намного лучшее использование внутреннего объема машин, но не все они выдавали оптимальное изменение геометрии подвески на ходу. Такие конструктивно простые варианты, как подвеска на продольных рычагах и подвеска с качающимся рычагом, оказались по эластокинематике даже хуже зависимой подвески. А очень распространенный в передних подвесках макферсон для задней подходит плохо.

У подвески на продольных рычагах угол развала при крене машины увеличивался, что ухудшало сцепление нагруженного колеса в повороте, а схождение оставалось практически неизменным, с минимальным положительным значением за счет податливости элементов подвески. Подвеска с качающимся поперечным рычагом, как на ЗАЗе, вообще оказалась откровенно опасной: развал не просто изменялся при ходе сжатия, он менялся в очень широких пределах в зависимости от нагрузки машины. И схождение у этого типа подвески также сильно менялось в процессе движения, причем не в оптимальную сторону.

Более конструктивно удачными оказались два варианта исполнения задней подвески. Наиболее совершенная по кинематике — подвеска на двойных поперечных рычагах. Подвеска на диагональных рычагах заметно ей уступала по характеристикам, но зато конструктивно была значительно проще и надежнее.

Подвеска с диагональным рычагом по конструкции максимально проста. Один рычаг установлен под углом 15–25 градусов к оси движения машины. За счет поворота оси рычага в двух плоскостях можно задать почти оптимальные параметры изменения геометрии подвески в небольшом диапазоне ходов сжатия. А если применять дополнительную реактивную тягу для изменения развала, то кинематика становится еще лучше. Так делали, например, на BMW 80‑х до E34 включительно. И при этом все максимально просто и технологично, всего два несущих сайлент­блока, цена и объем конструкции — минимальные.

Подвеска на двойных поперечных рычагах была более сложной и объемной. И к тому же — до массового внедрения надежных сайлент­блоков и шаровых шарниров — еще и не особенно надежной и требовательной в обслуживании. Но в спорте ее возможности сразу оценили по достоинству. Этот тип подвески позволяет задать кинематику движения колеса с большой точностью. Можно «запрограммировать» любое поведение подвески в зависимости от хода сжатия и направления приложения нагрузки за счет эластокинематики упругих элементов и геометрии рычагов.

Многорычажная подвеска — результат эволюции этих двух вариантов подвесок. Классическая многорычажная подвеска — это, например, задняя подвеска Mercedes в кузове W201, которая применялась компанией на протяжении почти 20 лет. Пять рычагов подвески задают сложную траекторию движения колеса, позволяя придать заднеприводной машине оптимальную управляемость.

Четыре рычага геометрически соответствуют двум сдвоенным рычагам подвески на двойных поперечных рычагах, а еще один помогает программировать эластокинематику. Другой очень распространенный вариант многорычажной подвески эволюционно восходит к подвеске на диагональном рычаге. Тут рычагов может быть меньше — всего три. Несущий диагональный рычаг дополнен двумя или более поперечными рычагами. Эта конструкция тоже позволяет задать сложную кинематику движения колеса в любых условиях. Оба варианта подвесок обеспечивают отличные возможности по настройке управляемости для машин.

Четырехрычажная подвеска

Пятирычажные подвески применяются в основном на заднеприводных машинах, требования к подвеске у которых выше, а трехрычажные — как правило, на переднеприводных. Но исключений хватает: так, на машинах BMW часто используют варианты, основанные на диагональном несущем рычаге именно с тремя рычагами. И вряд ли кто скажет, что у BMW в кузове E46 управляемость не отличная.

Подвеска со скручиваемой балкой появилась на машинах VW Golf в далеком 1974 году как вариант самой недорогой независимой подвески. Конструктивно это почти неразрезной мост, но даже лучше, потому что это единая деталь, которая мало того что обеспечивает независимые ходы подвески, но и сама по себе является стабилизатором поперечной устойчивости и направляющей конструкцией. Практически инженерный шедевр.

Основная особенность этого типа подвески в том, что тут сама балка, которая служит и торсионом, и рычагами, в сборе имеет высокую степень податливости. Другими словами, она гибкая. И в зависимости от расположения точек крепления, поперечной скручиваемой балки, жесткости продольных рычагов и положения опор пружин и амортизаторов можно задавать эластокинематику в широких пределах.

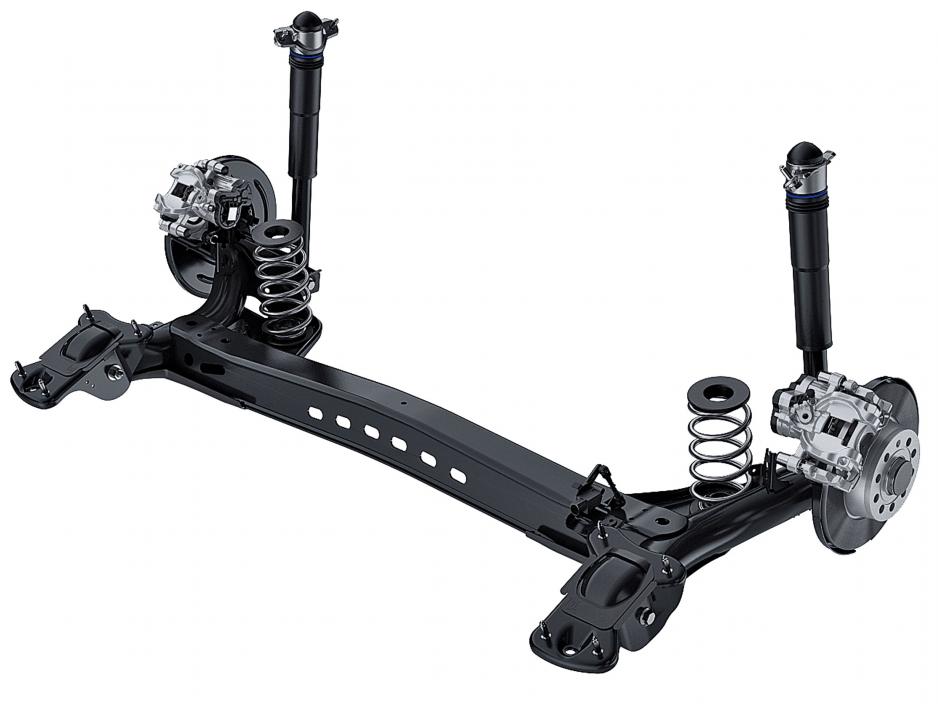

Балочная подвеска Ford Fiesta

Чистая кинематика подвески далеко не идеальна. При ходе сжатия большинство конструктивных вариантов подвески изменяют развал в сторону отрицательного, что неплохо, но схождение остается неизменным. На помощь приходит такая особенность, как податливость рычагов на кручение относительно точек крепления подвески и расположения их оси вращения. И получается, что по возможностям задать изменение углов установки колес этот тип подвески приближается к многорычажным. Вот только есть два существенных «но».

У многорычажных подвесок рычаги условно жесткие, эластичными являются только их сайлент­блоки. И кинематика подвески зависит в основном от взаимного расположения элементов. У подвески со скручиваемой балкой конструкция гибкая, что делает возможным задавать кинематику движения колес. Такая конструкция работоспособ­на в сравнительно небольшом диапазоне изменения нагрузки и перегрузок.

При увеличении массы кузова автомобиля или полезной нагрузки становится все сложнее обеспечить требуемую эластокинематику балки. Дополнительный негативный фактор — еще одна особенность конструкции: поперечная часть балки является одновременно и стабилизатором поперечной устойчивости, задающей коэффициент независимости подвески, и конструктивным элементом, определяющим поперечную жесткость конструкции. Иными словами, с ростом массы сложно оптимизировать разумное соотношение между угловой жесткостью балки и податливостью рычагов в поперечном направлении. Сохранить простоту подвески в таких условиях непросто. Пока единственным недорогим способом увеличить нагрузку или улучшить комфорт остается установка механизма Уатта, частично разгружающего рычаг от поперечных сил.

Для машин до С и даже D‑класса включительно получается неплохая альтернатива многорычажной подвеске, не сильно уступающая ей по кинематике, а значит, и управляемости, зато куда более простая и дешевая. Но с ростом массы автомобиля все более серьезными становятся компромиссы между комфортом и управляемостью. На данный момент граница применяемости и обоснованной востребованности у легковушек проходит где-­то на границе С‑класса.

Вместо послесловия

В современном автомобилестроении применяется зависимая и независимая подвеска. Не следует считать, что одна из них лучше другой, поскольку их предназначение и область применения различны. Под цельным мостом дорожный просвет всегда остается неизменным, и это ценное качество для машины, которая ездит преимущественно по бездорожью. Именно поэтому у внедорожников применяется пружинная или рессорная задняя подвеска с неразрезным мостом. Независимая подвеска автомобиля не может обеспечить этого, и реальный клиренс может оказаться меньше заявленного, однако ее стихия – асфальтовые дороги, на которых она, бесспорно, выигрывает у моста в управляемости и комфорте.

Преимущества и недостатки зависимой подвески

Работа зависимой подвески имеет свои плюсы:

• постоянный дорожный просвет, что является преимуществом при езде по бездорожью;
• механическая устойчивость к повреждениям;
• простое, достаточно дешевое обслуживание;
• простота конструкции, малое количество составляющих деталей.

К минусам зависимой подвески можно отнести следующие характеристики:

• низкие показатели управляемости, устойчивости;
• высокое требование к качеству дороги при езде на высокой скорости;
• недостаточно комфорта при движении;
• низкая информативность руля.

Зависимая подвеска наиболее распространена на внедорожниках, пикапах, грузовиках и автобусах. Если говорить конкретно, то такая конструкция характерна для Мерседесов G-класса, отечественных автомобилей УАЗ, а также задняя подвеска на Mitsubishi L200.

Что такое независимая подвеска автомобиля. Какая подвеска автомобиля лучше — ликбез ЗР.

Авто с независимой задней подвеской

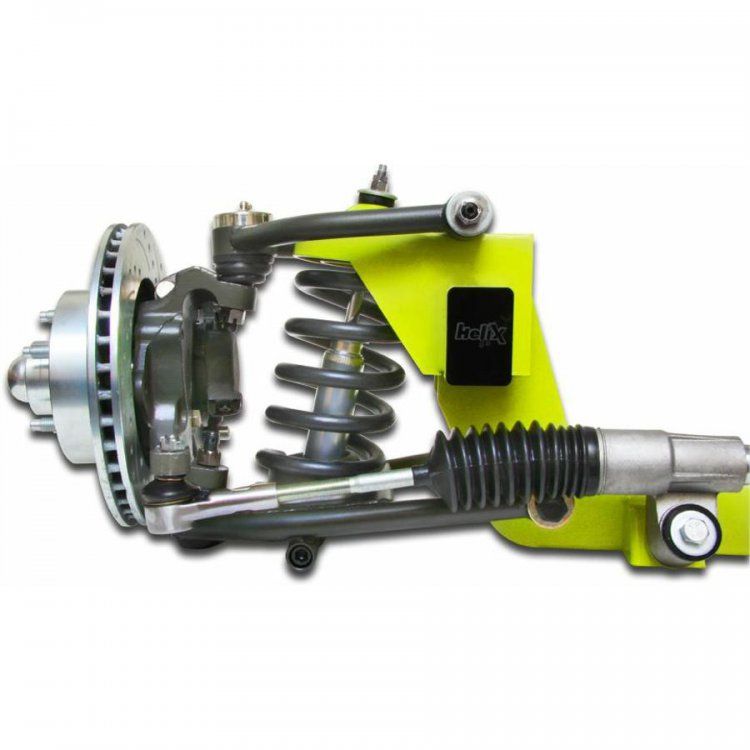

Схема подвески на двойных рычагах

Подвеска на двойных рычагах представляет собой классическую независимую подвеску, состоящую из двух рычагов, расположенных друг над другом, раздвоенные стороны которых крепятся к кузову, а противоположные концы с помощью шарниров к верхней и нижней частям поворотной цапфы .

Подвеска на двойных рычагах

Таким образом, ступица переднего колеса может поворачиваться вокруг двух шарниров при повороте. Конструктивно только один из рычагов может иметь вильчатую форму, другой может быть одинарным.
Если рычаги такой подвески будут иметь одинаковую длину, то при вертикальных перемещениях колеса его развал не будет изменяться. Однако при крене кузова на повороте внешнее, более нагруженное, колесо, будет наклоняться под углом, равным углу крена, а это может привести к нарушению устойчивости. Поэтому обычно верхний рычаг делают короче нижнего. При такой конструкции подвески вертикальное перемещение колеса изменяет угол развала, но при поворотах повышается устойчивость, потому что более нагруженное колесо располагается вертикально к дорожной поверхности и имеет лучшее сцепление с дорогой.

Схема торможения автомобиля с подвеской на двойных рычагах. Наклон рычагов подвески дает возможность избежать «клевков» кузова при торможении

Подвески на двойных рычагах современных автомобилей имеют не только разную длину рычагов, но и наклон рычагов в горизонтальной плоскости.
Подвеска с такой геометрией дает возможность избежать «клевков» кузова при торможении и интенсивном разгоне. Обычно с этой целью наклоняют оси, с помощью которых осуществляется крепление подвески к кузову и относительно которых поворачиваются рычаги.

Передняя подвеска автомобиля Jaguar S-type имеет двойные поперечные рычаги и очень длинный рычаг поворотной цапфы. Такая конструкция обеспечивает большое пространство для размещения агрегатов под капотом автомобиля

К недостаткам такого типа подвески следует отнести то, что она занимает довольно много места по ширине автомобиля, а это создает определенные сложности в размещении поперечно расположенного силового агрегата. Сейчас многие конструкторы используют в таких подвесках поворотные цапфы с большой длиной верхнего рычага (больше радиуса колеса), что позволяет увеличить пространство для размещения двигателя и коробки передач.
В последнее время все чаще вместо раздвоенных нижних рычагов используются рычаги, L-образной формы. Более длинная часть такого рычага крепится к кузову через эластичные втулки, обладающие хорошей демпфирующей способностью, что дает возможность эффективно гасить вибрации, передающиеся на кузов, и в то же время не происходит существенного изменения положения колеса. В качестве упругих элементов подвесок на двойных рычагах могут применяться пружины, торсионы, пневматические и гидропневматические устройства.

Интенсивное развитие отрасли автомобилестроения привело к созданию новых типов двигателей, ходовой части, модернизации систем безопасности и т. п. Мы же в данной статье поговорим о независимой подвеске автомобиля. Она имеет целый ряд особенностей, преимуществ и недостатков. Именно данный вид подрессоривания кузова мы сейчас и рассмотрим.

Подвеска на продольных и косых рычагах

Стоит сразу же отметить, что существует большое количество видов подвесок. Все они разрабатывались для улучшения технических характеристик автомобиля и повышения комфорта во время езды. Некоторые типы лучше подходят для внедорожья, другие же отлично справляются с городской ездой. Первым делом поговорим о независимой подвеске на продольных рычагах. Эта конструкция была популярна в 70-80-е годы во французских автомобилях, а в дальнейшем нашла применение в мотороллерах. В качестве упругого элемента используются торсионы или пружины. Колесо соединено с продольным рычагом, а последний — с кузовом автомобиля (подвижно). Преимущества такой системы — это простота и дешевизна обслуживания, а недостатки — крен и изменение колесной базы во время движения авто.

Что касается косых рычагов, то ключевое отличие от вышеописанной конструкции заключается в том, что ось качания продольного рычага находится под углом. Такой подход позволил минимизировать изменение колесной базы и крен. Но управляемость все же была далека от идеала, так как при проезде неровностей изменяются углы развала колес. Зачастую такая компоновка применялась на задней независимой подвеске автомобилей.

Качающиеся полуоси

Еще один популярный вид независимой подвески. Устройство достаточно простое. Имеются две полуоси, на внутренних концах которых есть шарниры, соединяющиеся с дифференциалом. Соответственно внешний конец полуоси жестко крепится к ступице колеса. В качестве упругих элементов применяются все те же пружины или же рессоры. Одно из основных преимуществ такой конструкции в том, что колесо остается перпендикулярно оси постоянно, даже при наезде на препятствия. Собственно в таком типе подвесок используются и продольные рычаги, которые снижают вибрации от дорожного полотна.

Что касается недостатков, то они тут имеются. При движении по пересеченной местности в широких значениях изменяется не только развал, но и ширина колеи. Это значительно снижает управляемость транспортным средством. Данный недостаток наиболее заметен на скорости 60 км/час и выше. Что же касается сильных сторон, то это простота конструкции и относительно дешевое обслуживание.

Подвеска на продольных и поперечных рычагах

Один из наиболее дорогостоящих видов, который встречается крайне редко ввиду сложности конструкции. По сути, подвеска выполнена по типу «Макферсон» с небольшими отличиями. Конструкторы решили снять нагрузку с брызговика и поэтому разместили пружину несколько дальше амортизатора. Один ее конец упирается в моторный отсек, а второй — в салон. Для передачи усилия с амортизационной стойки к пружине конструкторы добавили качающийся рычаг. Он мог перемещаться в вертикальной продольной плоскости. По центру рычаг соединялся с пружиной, один его конец крепился на амортизатор, а второй — в перегородку.

Собственно практически все соединения шарнирные, а это является существенным недостатком, так как «Макферсон» и славился их небольшим количеством. Собственно, такая передняя независимая подвеска встречается на автомобилях «Ровер». Особых преимуществ не имеет, поэтому популярностью не пользуется, да и обслуживать ее сложно и дорого.

На двойных поперечных рычагах

Данный тип подвесок встречается достаточно часто. Он имеет следующую конструкцию. Поперечно расположенные рычаги с одной стороны крепятся к кузову, обычно подвижно, а с другой стороны — к амортизационной стойке. В задней подвеске стойка не поворотная с шаровой опорой и с одной степенью свободы. Для передней подвески — поворотная стойка и две степени свободы. В такой конструкции используются различные упругие элементы: витые пружины, рессоры, торсионы или гидропневматические баллоны.

Зачастую конструкция предусматривает крепление рычага к поперечине. Последняя с кузовом закреплена жестко, то есть неподвижно. Такая реализация позволяет целиком снимать переднюю подвеску автомобиля. С кинематической точки зрения подвеска лишена недостатков и является предпочтительной для установки на гоночные автомобили. Но обслуживание дорогостоящее за счет большого количества шаровых опор и трудоемкости работ.

Классическая многорычажка

Конструктивно наиболее сложный вид подвесок. По своему принципу похожа на подвеску с двойными поперечными рычагами. Чаще всего ставится сзади на авто класса «Д» или «С». В такой подвеске каждый рычаг определяет поведения колеса. Именно за счет такой конструкции удается добиться максимальной управляемости и эффекта «подруливания» задней оси. Последнее преимущество позволяет не только лучше входить в повороты, но и несколько сократить радиус разворота.

С эксплуатационной точки зрения недостатков нет. Все минусы заключаются в том, что тут используется не один рычаг независимой подвески, а гораздо больше. Каждый из них оснащается парой сайлентблоков и шаровыми опорами. Поэтому обслуживание обходится приличных денег.

Задняя независимая подвеска на ВАЗ

Торсионно-рычажная подвеска классики, устанавливаемая на заднюю ось, считается полузависимой. Конструкция обладает как своими преимуществами, так и недостатками. Для улучшения управляемости автовладельцы нередко устанавливают независимую подвеску. Не сложно догадаться, что все переделки выполняются на переднеприводных автомобилях.

Сама подвеска продается в сборе. Со слов производителя, она не требует доработок и монтируется узлом без внесения изменений в конструкцию автомобиля. Но на практике это не совсем так. Мешает бочка глушителя, поэтому стоит купить укороченную версию. Не обошлось и без доработки креплений. Некоторые необходимо доработать напильником, а другие разместить в нужных для этого местах. Но что самое главное, такая конструкция существенно увеличивает управляемость автомобилем, хотя сносить заднюю ось станет резче и менее предсказуемо.

При выборе автомобиля желательно обращать внимание на тип его подвески. Независимая — отличный выбор для городской езды, а зависимая — незаменимая для путешествий по ухабам и поездок на дачу. Преимущество последней заключается в том, что клиренс остается неизменным. Это актуально для бездорожья и совершенно бессмысленно для асфальта. Многие современные внедорожники имеют рессорную при этом спереди обычно многорычажка.

Подведем итоги

Никогда не нужно забывать об обслуживании ходовой части автомобиля, а подвески в частности. Ведь даже многорычажка с «убитыми» сайлентблоками и шаровыми опорами не даст ощущения безопасности и комфорта. Кроме того, передвижение на таком автомобиле опасно для жизни. Поэтому своевременное ТО обязательно. В настоящее время наиболее предпочтительным типом подвески можно считать многорычажную. Но ее обслуживание обходится довольно дорого, хотя многое зависит от условий эксплуатации и качества запасных частей. Зависимая подвеска подходит для грузовых автомобилей и внедорожников, где важна проходимость, ремонтопригодность в полевых условиях и надежность, а не комфорт.

Подвеска автомобиля представляет собой совокупность элементов, обеспечивающих упругую связь между кузовом (рамой) и колесами (мостами) автомобиля. Главным образом подвеска предназначена для снижения интенсивности вибрации и динамических нагрузок (ударов, толчков), действующих на человека, перевозимый груз или элементы конструкции автомобиля при его движении по неровной дороге. В то же время она должна обеспечивать постоянный контакт колеса с дорожной поверхностью и эффективно передавать ведущее усилие и тормозную силу без отклонения колес от соответствующего положения. Правильная работа подвески делает управление автомобилем комфортным и безопасным. Несмотря на кажущуюся простоту, подвеска является одной из важнейших систем современного автомобиля и за историю своего существования претерпела значительные изменения и усовершенствования.

История появления

Попытки сделать передвижение транспортного средства мягче и комфортнее предпринимались еще в каретах. Изначально оси колес жестко крепились к корпусу, и каждая неровность дороги передавалась сидящим внутри пассажирам. Повысить уровень комфорта могли лишь мягкие подушки на сиденьях.

Зависимая подвеска с поперечным расположением рессоры

Первым способом создать упругую «прослойку» между колесами и кузовом кареты стало применение эллиптических рессор. Позже данное решение было позаимствовано и для автомобиля. Однако рессора уже стала полуэллиптической и могла устанавливаться поперечно. Автомобиль с такой подвеской плохо управлялся даже на небольшой скорости. Поэтому вскоре рессоры стали устанавливать продольно на каждое колесо.

Развитие автомобилестроения повлекло и эволюцию подвески. В настоящее время насчитываются десятки их разновидностей.

Основные функции и характеристики подвески автомобиля

У каждой подвески существуют свои особенности и рабочие качества, которые напрямую влияют на управляемость, комфорт и безопасность пассажиров. Однако любая подвеска вне зависимости от своего типа должна выполнять следующие функции:

1. Поглощение ударов и толчков со стороны дороги для снижения нагрузок на кузов и повышения комфорта движения.
2. Стабилизация автомобиля во время движения за счет обеспечения постоянного контакта шины колеса с дорожным покрытием и ограничения чрезмерных кренов кузова.
3. Сохранение заданной геометрии перемещения и положения колес для сохранения точности рулевого управления во время движения и торможения.

Дрифт-кар с жесткой подвеской

Жесткая подвеска автомобиля подходит для динамичной езды, при которой требуется мгновенная и точная реакция на действия водителя. Она обеспечивает небольшой дорожный просвет, максимальную устойчивость, сопротивляемость крену и раскачиванию кузова. Применяется в основном на спортивных автомобилях.

Автомобиль класса «Люкс» с энергоемкой подвеской

В большинстве легковых авто применяется мягкая подвеска. Она максимально сглаживает неровности, однако делает автомобиль несколько валким и хуже управляемым. Если требуется регулируемая жесткость, на автомобиль монтируется винтовая подвеска. Она представляет собой стойки-амортизаторы с изменяемой силой натяжения пружины.

Внедорожник с длинноходной подвеской

Ход подвески — расстояние от крайнего верхнего положения колеса при сжатии до крайнего нижнего при вывешивании колес. Ход подвески во многом определяет «внедорожные» возможности автомобиля. Чем больше его величина, тем большее препятствие можно преодолеть без удара об ограничитель или без провисания ведущих колес.

Устройство подвески

Любая подвеска автомобиля состоит из следующих основных элементов:

1. Упругое устройство – воспринимает нагрузки от неровностей дорожной поверхности. Виды: пружины, рессоры, пневмоэлементы и т.д.
2. Демпфирующее устройство — гасит колебания кузова при проезде через неровности. Виды: все типы .
3. Направляющее устройство — обеспечивает заданное перемещение колеса относительно кузова. Виды: рычаги, поперечные и реактивные тяги, рессоры. Для изменения направления воздействия на демпфирующий элемент в спортивных подвесках pull-rod и push-rod применяются рокеры.
4. Стабилизатор поперечной устойчивости — уменьшает поперечный крен кузова.
5. Резино-металлические шарниры — обеспечивают упругое соединение элементов подвески с кузовом. Частично амортизируют, смягчают удары и вибрации. Виды: сайлент-блоки и втулки.
6. Ограничители хода подвески — ограничивают ход подвески в крайних положениях.

Классификация подвесок

В основном подвески подразделяются на два больших типа: и независимые. Данная классификация определяется кинематической схемой направляющего устройства подвески.

Зависимая подвеска

Колеса жестко связаны посредством балки или неразрезного моста. Вертикальное положение пары колес относительно общей оси не изменяется, передние колеса – поворотные. Устройство задней подвески аналогичное. Бывает рессорная, пружинная или пневматическая. В случае установки пружин или пневмобаллонов необходимо применение специальных тяг для фиксирования мостов от перемещения.

Отличия зависимой и независимой подвески

• простая и надежная в эксплуатации;
• высокая грузоподъемность.

• плохая управляемость;
• плохая устойчивость на больших скоростях;
• меньшая комфортабельность.

Независимая подвеска

Колеса могут изменять вертикальное положение относительно друг друга, оставаясь в той же плоскости.

• хорошая управляемость;
• хорошая устойчивость автомобиля;
• большая комфортабельность.

• более дорогая и сложная конструкция;
• меньшая надежность при эксплуатации.

Полузависимая подвеска

Полузависимая подвеска или торсионная балка — это промежуточное решение между зависимой и независимой подвеской. Колеса по прежнему остаются связанными, однако существует возможность их небольшого перемещения относительно друг друга. Данное свойство обеспечивается за счет упругих свойств П-образной балки, соединяющей колеса. Такая подвеска в основном применяется в качестве задней подвески бюджетных автомобилей.

Виды независимых подвесок

МакФерсон

— самая распространенная подвеска передней оси современных автомобилей. Нижний рычаг соединен со ступицей посредством шаровой опоры. В зависимости от его конфигурации может применяться продольная реактивная тяга. К ступичному узлу крепится амортизационная стойка с пружиной, ее верхняя опора закрепляется на кузове.

Поперечная тяга, закрепленная на кузове и соединяющая оба рычага, является стабилизатором, противодействует крену автомобиля. Нижнее шаровое соединение и подшипник чашки стойки-амортизатора дают возможность для поворота колеса.

Детали задней подвески выполнены по тому же принципу, отличие заключается лишь в отсутствии возможности поворота колес. Нижний рычаг заменен на продольные и поперечные тяги, фиксирующие ступицу.

• простота конструкции;
• компактность;
• надежность;
• недорогая в производстве и ремонте.

• средняя управляемость.

Двухрычажная передняя подвеска

Более эффективная и сложная конструкция. Верхней точкой крепления ступицы выступает второй поперечный рычаг. В качестве упругого элемента может использоваться пружина или . Задняя подвеска имеет аналогичное строение. Подобная схема подвески обеспечивает лучшую управляемость автомобиля.

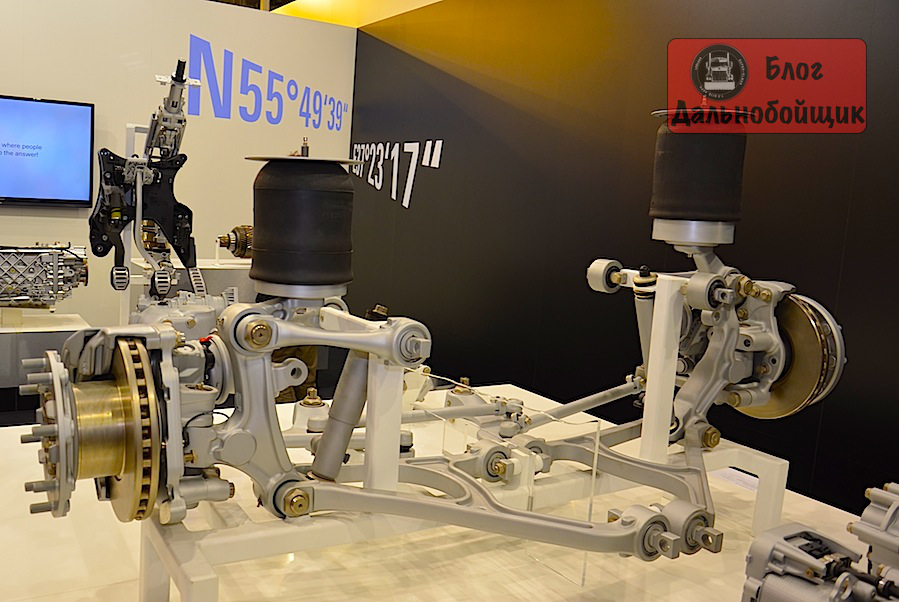

Пневматическая подвеска

Пневмоподвеска

Роль пружин в этой подвеске выполняют пневмобаллоны со сжатым воздухом. При есть возможность регулировки высоты кузова. Также она улучшает показатели плавности хода. Используется на автомобилях класса люкс.

Гидравлическая подвеска

Регулировка высоты и жесткости гидроподвески Lexus

Амортизаторы подключены к единому замкнутому контуру с гидравлической жидкостью. дает возможность регулировать жесткость и высоту дорожного просвета. При наличии в автомобиле управляющей электроники, а также функции она самостоятельно подстраивается под условия дороги и вождения.

Спортивные независимые подвески

Винтовая подвеска (койловеры)

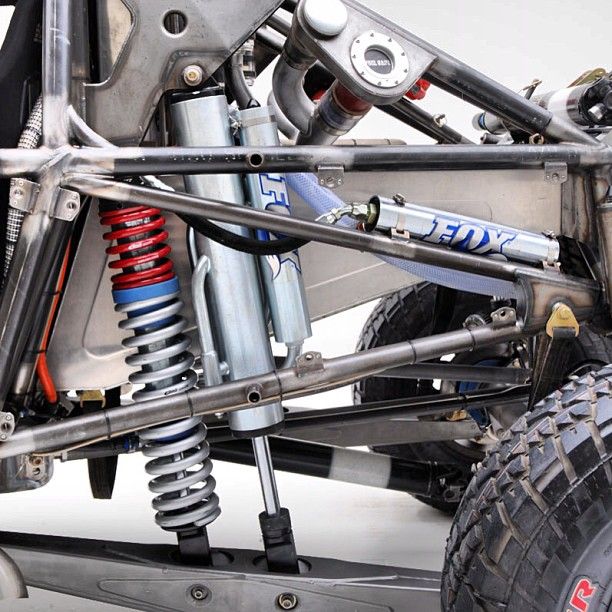

Винтовая подвеска, или койловеры – амортизационные стойки с возможностью настройки жесткости прямо на автомобиле. Благодаря резьбовому соединению нижнего упора пружины можно регулировать ее высоту, а также величину дорожного просвета.

Подвески типа push-rod и pull-rod

Данные устройства разрабатывались для гоночных автомобилей с открытыми колесами. В основе — двухрычажная схема. Основная особенность заключается в том, что демпфирующие элементы расположены внутри кузова. Конструкция данных типов подвески очень схожа, отличие заключается лишь в расположении воспринимающих нагрузку элементов.

Различие спортивных подвесок push-rod и pull-rod

Спортивная подвеска push-rod: воспринимающий нагрузку элемент – толкатель, работает на сжатие.

Давайте не откладывая в долгий ящик сразу же разбираться с темами . Тем более темы довольно интересные, хотя вот уже вторая подряд про автомобили. Боюсь женской части читателей и пешеходам это не совсем по душе, но так вот случилось Слушаем тему от :

«Как работает подвеска автомобилей? Типы подвесок? От чего зависит жесткость хода машины? Что такое «жесткая, мягкая, упругая…» подвеска»

Рассказываем … о некоторых вариантах (а их ох как много на самом деле оказывается!)

Подвеска осуществляет упругую связь кузова или рамы автомобиля с мостами или непосредственно с колесами, смягчая толчки и удары, возникающие при наезде колес на неровности дороги. В данной статье мы попытаемся рассмотреть наиболее популярные типы автомобильных подвесок.

1. Независимая подвеска на двух поперечных рычагах.

Два вильчатых рычага, обычно треугольных по форме, направляют качение колеса. Ось качения рычагов расположена параллельно продольной оси автомобиля. С течением времени независимая подвеска двухрычажного типа стала стандартным оборудованием автомобилей. В своё время она доказала следующие бесспорные преимущества:

Малая неподресорная масса

Незначительная потребность в пространстве

Возможность корректирования управляемости автомобиля

Доступное совмещение с передним приводом

Главное преимущество такой подвески — возможность для проектировщика путём выбора определённое геометрии рычагов жёстко задать все основные установочные параметры подвески — изменение развала колёс и колеи при ходах сжатия и отбоя, высоту продольного и поперечного центров крена, и так далее. Кроме того, такая подвеска нередко полностью монтируется на крепящейся к кузову или раме поперечине, и таким образом представляет собой отдельный агрегат, который может быть целиком демонтирован с автомобиля для ремонта или замены.

С точки зрения кинематики и управляемости двойные поперечные рычаги считается наиболее оптимальным и совершенным типом, что обуславливает очень широкое распространение такой подвески на спортивных и гоночных автомобилях. В частности, все современные болиды «Формулы-1» имеют именно такую подвеску как спереди, так и сзади. Большинство спортивных автомобилей и представительских седанов в наши дни также используют этот тип подвески на обеих осях.

Достоинства: одна из самых оптимальных схем подвески и этим все сказано.

Недостатки: компоновочные ограничения, связанные с длиной поперечных рычагов (сама подвеска «отъедает» довольно большое пространство у моторного или багажного отсеков).

2. Независимая подвеска с косыми рычагами.

Ось качания расположена диагонально по отношению к продольной оси автомобиля и слегка наклонена к середине автомобиля. Подвеска этого типа не может устанавливатся на автомобили с передним приводом, хотя доказала свою эффективность на автомобилях малого и среднего класса с задним приводом.

К репление колес на продольных или косых рычагах практически не применяется в современных автомобилях, но наличие такого типа подвески, например, в классических Porsche 911, это определенно повод для обсуждения.

Достоинства:

Недостатки:

3. Независимая подвеска с качающейся осью.

В основе независимой подвески с качающейся осью лежит патент Румплера от 1903 года, который применялся «Даймлер — Бенцем» до семидесятых годов 20-го века. Левая труба полуоси жёстко соединена с корпусом главной передачи, а правая труба имеет пружинное соединение.

4. Независимая подвеска с продольными рычагами.

Независимая подвеска с продольными рычагами была запатентована Порше.К репление колес на продольных или косых рычагах практически не применяется в современных автомобилях, но наличие такого типа подвески, например, в классических Porsche 911, это определенно повод для обсуждения. В противоположности другим решениям, преимуществом этого типа подвески представлялось то, что этот тип оси соединялся с поперечно — торсионной пружинной штангой, что создавало больше места. Проблема, однако, заключалась в том, что возникали реакции сильных поперечных колебаний автомобиля, что могло привести к потере управляемости, чем, например, «прославился» «Ситроен» модели «2 CV».

Этот тип независимой подвески прост, но несовершенен. При работе такой подвески в достаточно больших пределах меняется колёсная база автомобиля, правда колея при этом остаётся постоянной. При повороте колёса в ней наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. Косые рычаги позволяют частично избавиться от главных недостатков подвески на продольных рычагах, но при уменьшении влияние кренов кузова на наклон колес появляется изменение колеи, что тоже сказывается на управляемости и стабильности.

Достоинства: простота, дешевизна, относительная компактность.

Недостатки: устаревшая конструкция, крайне далекая от совершенства.

5. Независимая подвеска с рычагом и пружинной стойкой (Мак-Ферсон).

Так называемая «подвеска Мак-Ферсон» была запатентована в 1945 году. Она представляла собой дальнейшее развитие подвески двухрычажного типа, в которой верхний управляющий рычаг был заменён на вертикальную направляющую. Пружинные стойки «Мак-Ферсон» имеют конструкции для применения как с передней, так и с задней осью. При этом ступица колеса соединяется с телескопической трубой. С передними (управляемыми) колёсами вся стойка соединяется посредством шарниров.

МакФерсон впервые применил на серийном автомобиле модели «Форд Ведет» 1948 года, выпускавшейся французским филиалом компании. Позднее она использовалась на Ford Zephyr и Ford Consul, которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

Во многом аналогичные подвески разрабатывались и ранее, вплоть до самого начала XX века, в частности, очень похожий тип был разработан инженером фирмы «Фиат» Guido Fornaca в середине двадцатых годов — считается, что МакФерсон частично воспользовался его разработками.

Непосредственный предок этого типа подвески — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.

Заменив верхний рычаг с шаровой опорой и расположенной над ним блоком амортизатора и пружины на амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, МакФерсон получил компактную, конструктивно простую и дешёвую подвеску, названную его именем, которая вскоре была применена на многих моделях компании «Форд» европейского рынка.

В оригинальном варианте такой подвески шаровой шарнир располагался на продолжении оси амортизаторной стойки, таким образом ось амортизаторной стойки была и осью поворота колеса. Позднее, например на Audi 80 и Volkswagen Passat первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло получить меньшие, и даже отрицательные значения плеча обкатки.

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях. Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах, более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.

Задняя подвеска типа «Чепмен» — вариант подвески макферсон для заднего моста.

МакФерсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы «Лотус» Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым.

Наиболее значительными преимуществами системы является её компактность и малая неподрессорная масса. Подвеска «Мак-Ферсон» получила широкое распространение благодаря невысокой стоимости, нетрудоемкости изготовления, компактности, а также возможностям дальнейшей доработки.

6. Независимая подвеска с двумя поперечными рессорами.

В 1963 году компания «Дженерал Моторз» разработала «Корвет» с исключительным решением подвески — независимая подвеска с двумя поперечными рессорами. Раньше предпочтение отдавалось спиральным пружинам, а не рессорам. Позднее, в 1985 году, «Корвет» первых выпусков снова оборудован подвеской с поперечными рессорами, изготовленными из пластика. Однако, в общем, эти конструкции не были удачными.

7. Независимая свечная подвеска.

Этот тип подвески устанавливался на мадели ранних выпусков, например, на «Лянча-Лямбда» (1928 год). В подвесках этого типа колесо вместе с поворотным кулаком перемещается вдоль вертикальной направляющей, смонтированной внутри колёсного кожуха. Внутри или снаружи этой направляющей установлена винтовая пружина. Эта конструкция, однако, не обеспечивает положения колёс, необходимого для оптимального контакта с дорожным покрытием и управляемости.

С амый распространённый в наши дни тип независимой подвески легкового автомобиля. Характеризуется простотой, дешевизной, компактностью и сравнительно неплохой кинематикой.

Это подвеска на направляющей стойке и одном поперечном рычаге, иногда с дополнительным продольным рычагом. Основной идеей при проектировании этой схемы подвески были отнюдь не управляемость и комфорт, а компактность и простота. При довольно средних показателях, помноженных на необходимость серьезного усиления места крепления стойки к кузову и довольно серьезную проблему передаваемых на кузов дорожных шумов (и еще целым ворохом недостатков), подвеска оказалась настолько технологична и настолько пришлась по душе компоновщикам, что до сих пор применяется практически повсеместно. Фактически, только эта подвеска позволяет конструкторам располагать силовой агрегат поперечно. Подвеска макферсон может использоваться как для передних, так и для задних колёс. Однако в англоязычных странах аналогичную подвеску задних колёс принято называть «подвеской Чепмена». Так же эту подвеску иногда называют термином «свечная подвеска» или «качающаяся свеча». На сегодняшний день наблюдается тенденция к переходу от классического макферсон к схеме с дополнительным верхним поперечным рычагом (получается некий гибрид макферсон и подвески на поперечных рычагах), что позволяет, сохранив относительную компактность, серьезно улучшить показатели управляемости.

Достоинства: простота, дешевизна, малые неподрессоренные массы, удачная схема для различных компоновочных решений в малых пространствах.

Недостатки: шумность, низкая надежность, малая компенсация крена («клевка» при торможении и «приседания» при разгоне).

8. Зависимая подвеска.

Зависимая подвеска в основном применяется для задней оси. В качестве передней подвески она применена на «джипах». Этот тип подвески был основным до примерно тридцатых годов 20-го века. В их комплектацию также входили рессоры с спиральные пружины. Проблемы, связанные с этим типом подвески, касаются большой массы неподрессорнных деталей, особенно для осей ведущих колёс, а также невозможности обеспечить оптимальные углы установки колёс.

С амый старый тип подвески. Историю свою ведет еще от телег и повозок. Основной принцип ее заключается в том, что колеса одной оси связаны между собой жесткой балкой, называемой чаще всего «мостом».

В большинстве случаев, если не касаться экзотических схем, мост может быть закреплен как на рессорах (надежно, но не комфортно, довольно посредственная управляемость), так и на пружинах и направляющих рычагах (лишь чуть менее надежно, зато комфорта и управляемости становится сильно больше). Применяется там, где требуется что-то действительно крепкое. Ведь крепче стальной трубы, в которую запрятаны, например, приводные полуоси, пока еще ничего не придумано. В современных легковых автомобилях практически не встречается, хотя исключения есть. Ford Mustang, например. Во внедорожниках и пикапах применяется чаще (Jeep Wrangler, Land Rover Defender, Mercedes Benz G-Class, Ford Ranger, Mazda BT-50 и так далее), но тенденция к всеобщему переходу на независимые схемы видна невооруженным взглядом — управляемость и скорость сейчас востребованы больше, чем «бронебойность» конструкции.

Достоинства: надежность, надежность, надежность и еще раз надежность, простота конструкции, неизменные колея и дорожный просвет (на бездорожье это плюс, а не минус, как почему-то многие считают), большие хода, позволяющие преодолевать серьезные препятствия.

Недостатки: При отработке неровностей и в поворотах колеса всегда движутся вместе (они жестко связаны), что, в совокупности с высокими неподрессоренные массами (мост тяжелый — это аксиома), не лучшим образом сказывается на стабильности движения и управляемости.

На поперечной рессоре

Этот очень простой и дешёвый тип подвески широко применялся в первые десятилетия развития автомобиля, но по мере роста скоростей движения почти совершенно вышел из употребления.
Подвеска состояла из неразрезной балки моста (ведущего или не ведущего) и расположенной над ним полуэллиптической поперечной рессоры. В подвеске ведущего моста возникала необходимость размещения его массивного редуктора, поэтому поперечная рессора имела форму прописной буквы «Л». Для уменьшения податливости рессоры использовались продольные реактивные тяги.
Этот тип подвески наиболее известен по автомобилям Ford T и Ford A/ ГАЗ-А. На автомобилях «Форд» этот тип подвески использовался вплоть до модели 1948 года (включительно). Инженеры ГАЗ-а же отказались от него уже на модели ГАЗ-М-1, созданной на основе Ford B, но имевшей полностью переработанную подвеску на продольных рессорах. Отказ от такого типа подвески на поперечной рессоре в данном случае был связан в наибольшей степени с тем, что она, по опыту эксплуатации ГАЗ-А, обладала недостаточной живучестью на отечественных дорогах.

На продольных рессорах

Это, самый древний вариант подвески. В ней балка моста подвешена на двух продольно ориентированных рессорах. Мост может быть как ведущим, так и не ведущим, и расположен как над рессорой (обычно на легковых автомобилях), так и под ней (грузовики, автобусы, внедорожники). Как правило крепление моста к рессоре осуществляется при помощи металлических хомутов примерно в её середине (но обычно с небольшим смещением вперёд).

Рессора в её классическом виде представляет собой пакет из упругих металлических листов, соединённых хомутами. Лист, на котором расположены ушки крепления рессоры, называется коренным — как правило, его делают самым толстым.
В последние десятилетия наблюдается переход к мало- или даже однолистовым рессорам, иногда для них используются неметаллические композитные материалы (углепластики и так далее).

С направляющими рычагами

Существуют самые различные схемы таких подвесок с различным количеством и расположением рычагов. Часто применяется показанная на рисунке пятирычажная зависимая подвеска с тягой Панара. Её преимущество в том, что рычаги жёстко и предсказуемо задают движение ведущего моста по всем направлениям — вертикальном, продольном и боковом.

Более примитивные варианты имеют меньшее число рычагов. Если рычага всего два, при работе подвески они перекашиваются, что требует либо их собственной податливости (например, на некоторых «Фиатах» начала шестидесятых годов и английских спорткарах рычаги в пружинной задней подвеске делались упругими, пластинчатыми, по сути — аналогичными четверть-эллиптическим рессорам), либо особого шарнирного соединения рычагов с балкой, либо податливости самой балки на кручение (так называемая торсионно-рычажная подвеска с сопряжёнными рычагами, до сих пор широко распространённая на переднеприводных автомобилях
В качестве упругих элементов могут использоваться как витые пружины, так и например пневмобаллоны (особенно на грузовиках и автобусах, а также — влоурайдерах) . В последнем случае требуется жёсткое задание движения направляющего аппарата подвески по всем направлениям, так как пневмобаллоны не способны воспринимать даже небольшие поперечные и продольные нагрузки.

9. Зависимая подвеска типа «Де-Дион».

Фирма «Де Дион-Бутон» в 1896 году разработала конструкцию задней оси, которая позволяла разделить корпус дифференциала и ось. В подвески конструкции «Де Дион-Бутон» крутящий момент воспринимался днищем кузова автомобиля, а на жёсткой оси крепились ведущие колёса. При данной конструкции масса неамортизируемых деталей значительно сокращалась. Такой тип подвески широко применяла фирма «Альфа Ромео». Само собой разумеется, что такая подвеска может работать только на задней ведущей оси.

Подвеска «Де Дион» в схематичном изображении: голубой — неразрезная балка подвески, жёлтый — главная передача с дифференциалом, красный — полуоси, зелёный — шарниры на них, оранжевый — рама или кузов.

Подвеску «Де Дион» можно охарактеризовать как промежуточный тип между зависимыми и независимыми подвесками. Этот тип подвески может использоваться только на ведущих мостах, точнее говоря, только ведущий мост может иметь тип подвески «Де Дион», так как она была разработана как альтернатива неразрезному ведущему мосту и подразумевает наличие на оси ведущих колёс.
В подвеске «Де Дион» колёса соединены сравнительно лёгкой, так или иначе подрессоренной неразрезной балкой, а редуктор главной передачи неподвижно крепится к раме или кузову и передаёт вращение на колёса через полуоси с двумя шарнирами на каждой.
Это позволяет свести к минимуму неподрессоренные массы (даже по сравнению со многими видами независимой подвески). Иногда для улучшения этого эффекта даже тормозные механизмы переносят к дифференциалу, оставляя неподрессоренными лишь ступицы колёс и сами колёса.
При работе такой подвески изменяется длина полуосей, что вынуждает выполнять их с подвижными в продольном направлении шарнирами равных угловых скоростей (как на переднеприводных автомобилях). На английском Rover 3500 использовались обычные карданные шарниры, и для компенсации балку подвески пришлось выполнить с уникальной конструкции скользящим шарниром, позволявшим ей увеличивать или уменьшать свою ширину на несколько сантиметров при сжатии и отбое подвески.
«Де Дион» является технически весьма совершенным типом подвески, и по кинематическим параметрам превосходит даже многие виды независимых, уступая лучшим из них лишь на неровной дороге, и то по отдельным показателям. При этом и себестоимость его достаточно высока (выше, чем у многих типов независимой подвески), поэтому применяется она сравнительно редко, обычно — на спортивных автомобилях. Например, такую подвеску имели многие модели Alfa Romeo. Из недавних автомобилей с такой подвеской можно назвать Smart.

10. Зависимая подвеска с дышлом.

Эта подвеска может быть рассмотрена, как полузависимая. В её сегодняшнем виде она была разработана в семидесятые годы для компактных автомобилей. Данный тип оси впервые был серийно установлен на «Ауди 50». Сегодня примером такого автомобиля может служить «Лянча Y10». Подвеска собрана на изогнутой впереди трубе, на обоих концах которой смонтированы колеса с подшипниками. Выступающий вперёд изгиб образует собственно дышло, закреплённое на кузове резинометаллическим подшипником. Боковые силы передают две симметричные косые реактивные штанги.

11. Зависимая подвеска со связанными рычагами.

Подвеска со связанными рычагами представляет собой ось, которая является полузависимой подвеской. Подвеска имеет жёсткие продольные рычаги, соединённые друг с другом жёстким упругим торсионом. Такая конструкция в принципе заставляет рычаги колеботься синхронно друг с другом, но за счёт закручивания торсиона даёт им некоторую степень независимости. Этот тип можно условно считать полузависимым. В этом виде подвеска применяется на модели «Фольксваген — Гольф». Вообще она имеет достаточно много разновидностей конструкции и очень широко используется для задней оси переднеприводных автомобилей.

12. Торсионная подвеска

Торсионная подвеска — это металлические торсионные валы, работающие на кручение, один конец которой крепится к шасси, а другой крепится к специальному перпендикулярно стоящему рычагу, связанному с осью. Торсионная подвеска изготавливается из термически обработанной стали, которая позволяет выдерживать значительные нагрузки при кручении. Основной принцип действия торсионной подвески — это работа на изгиб.

Торсионная балка может располагаться продольно и поперечно. Продольное расположение торсионной подвески в основном используется на больших и тяжелых грузовых автомобилях. На легковых автомобилях, как правило, используются поперечное расположение торсионных подвесок, обычно на заднем приводе. В обоих случаях торсионная подвеска обеспечивает плавность хода, регулирует крен при повороте, обеспечивает оптимальную величину затухания колебаний колес и кузова, уменьшает колебания управляемых колес.

На некоторых автомобилях торсионная подвеска используется для автоматического выравнивания с использованием мотора, который стягивает балки для придания дополнительной жесткости, в зависимости от скорости и состояния дорожного покрытия. Подвеска с регулируемой высотой может использоваться при замене колес, когда транспортное средство приподымается при помощи трех колес, а четвертое поднимается без помощи домкрата.

Основное преимущество торсионных подвесок — это долговечность, легкость в регулировании высоты и компактность по ширине транспортного средства. Она занимает значительно меньше пространства, нежели пружинные подвески. Торсионная подвеска очень легка в эксплуатации и техническом обслуживании. Если торсионная подвеска разболталась, то отрегулировать положения можно с помощью обычного гаечного ключа. Достаточно забраться под низ автомобиля и подтянуть нужные болты. Однако главное не переусердствовать, чтобы избежать излишней жесткости хода при движении. Регулировать торсионные подвески намного легче, чем регулировать пружинные подвески. Производители автомобилей меняют торсионную балку для регулирования положения движения в зависимости от веса двигателя.

Прототипом современной торсионной автомобильной подвески можно назвать устройство, которое использовалось в Фольсваген “Битл” в 30-х годах прошлого столетия. Это устройство было модернизировано чехословацким профессором Ледвинка до той конструкции, которую мы сегодня знаем, и установлена на Татре в середине 30-х годов. А в 1938 Фердинанд Порше скопировал дизайн торсионной подвески Ледвинки и внедрил ее в массовое производство KDF-Wagen.

Торсионная подвеска широко применялась на военной технике во время Второй мировой войны. После войны автомобильная торсионная подвеска применялась в основном на европейских автомобилях (в том числе легковых) таких, как Ситроен, Рено и Фольсваген. Со временем производители легковых автомобилей отказались от использования торсионных подвесок на пассажирских легковых машинах по причине сложности изготовления торсионов. В наши дни торсионная подвеска в основном используется на грузовых автомобилях и внедорожниках у таких производителей, как Форд, Додж, Дженерал Моторс и Мицубиси Паджеро.

Теперь о наиболее часто встречающихся заблуждениях.

«Пружина просела и стала мягче»:

Нет, жесткость пружины не изменяется. Изменяется только её высота. Витки становятся ближе друг к другу и машина опускается ниже.
1. «Рессоры выпрямились, значит просели»: Нет, если рессоры прямые, это не значит что они просевшие. Например на заводском сборочном чертеже шасси УАЗ 3160, рессоры абсолютно прямые. У Хантера они имеют едва заметный для невооруженного глаза изгиб 8мм, что тоже конечно же воспринимается как «прямые рессоры». Для того чтобы определить просели рессоры или нет, можно замерить какой-нибудь характерный размер. Например между нижней поверхностью рамы над мостом и поверхностью чулка моста под рамой. Должно быть порядка 140мм. И ещё. Прямыми эти рессоры задуманы не случайно. При расположении моста под рессорой, только таким образом они могут обеспечить благоприятную характеристику уплавляемости: при крене не подруливать мост в сторону избыточной поворачиваемости. Про поворачиваемость можно почитать в разделе «Управляемость автомобиля». Если же каким-то образом (добавив листы, проковав ресоры, добавив пружины итд) добиться того чтобы они стали выгнутыми, то автомобиль будет склонен к рысканью на большой скорости и другим неприятным свойствам.
2. «Я отпилю от пружины пару витков, она просядет и станет мягче» : Да, пружина действительно станет короче и возможно при установке на машину, машина просядет ниже чем с полной пружиной. Однако, при этом пружина станет не мягче а наоборот жесче пропорционально длине отпиленного прутка.
3. «Я поставлю дополнительно к рессорам пружины (комбинированную подвеску), рессоры расслабятся и подвеска станет мягче. При обычной езде рессоры работать не будут, будут работать только пружины, а рессоры только при максимальных пробоях» : Нет, жесткость в этом случае увеличится и будет равна сумме жесткости рессоры и пружины, что отрицательно скжется не только на уровне комфорта но и на проходимости (о влиянии жесткости подвески на комфорт позже). Для того чтобы таким методом добиться переменной характеристики подвески, необходимо изогнуть пружиной рессору до свободного состояния рессоры и через это состояние перегнуть (тогда рессора изменит направление усилия и пружина и рессора начнут работать враспор). А например для малолистовой рессоры УАЗа с жесткостью 4кг/мм и подрессоренной массе 400кг на колесо, это означает лифт подвески более чем на 10см!!! Даже если осуществить этот ужасный лифт пружиной, то помимо потери устойчивости автомобиля, кинематика изогнутой рессоры сделает автомобиль совершенно неуправляемым (см п. 2)
4. «А я (например дополнительно к п. 4) уменьшу количество листов в рессоре» : Уменьшение количества листов в рессоре действительно однозначно означает снижение жесткости рессоры. Однако, во-первых это не обязательно означает изменение её изгиба в свободном состоянии, во-вторых она становится более склонна к S-образному изгибу (наматывание вокруг моста вод действием реактивного момента на мосту) и в-третьих рессора конструируется как «балка равного сопротивления изгибу» (кто изучал «СопроМат», тот знает что это такое). Например у 5-листовых рессор от Волги-седана и более жестких 6-листовых рессор от Волги-универсала одинаковый только коренной лист. Казалось бы в производстве дешевле все части унифицировать и сделать только один дополнительный лист. Но так нельзя т.к. при нарушении условия равного сопротивления изгибу нагрузка на листы рессоры становится неравномерной по длине и лист быстро выходит из строя на более нагруженном участке. (Сокращается срок службы). Изменять количество листов в пакете очень не рекомендую и тем более собирать рессоры из листов от разных марок автомбилей.
5. «Мне нужно увеличить жесткость чтобы не пробивало подвеску до отбойников» или «у внедорожника должна быть жесткая подвеска». Ну во-первых «отбойниками» они называются только в простонародии. На самом деле это дополнительные упругие элементы, т.е. они там специально стоят для того чтобы до них пробивало и чтобы в конце хода сжатия увеличивалась жесткость подвески и обеспечивалась необходимая энергоёмкость при меньшей жесткости основного упругого элемента (пружины/рессоры). При увеличении жесткости основных упругих элементов так же ухудшается проходимость. Казалось бы какая связь? Предел тяги по сцеплению, который можно развить на колесе, (помимо коэффициента трения) зависит от того, с какой силой это колесо прижато к поверхности по которой едет. Если автомобиль едет по ровной поверхности, то эта сила прижатия зависит только от массы автомобиля. Однако если поверхность не ровная, эта сила начинает зависеть от характеристики жесткости подвески. Например представим 2 автомобиля равной подрессоренной массы по 400кг на колесо, но с разной жесткостью пружин подвески 4 и 2 кг/мм соответственно, передвигающихся по одной и той же неровной поверхности. Соответственно при проезде неровности высотой 20см одно колесо сработало на сжатие на 10см, другое на отбой на те же 10см. При разжимании пружины жесткостью 4кг/мм на 100мм, усилие пружины уменьшилось на 4*100=400кг. А у нас всего 400кг. Значит тяги на этом колесе уже нет, а если у нас на оси открытый дифференциал или дифференциал ограниченного трения (ДОТ) (например винтовой «Квайф»). В случае же если жесткость 2 кг/мм, то усилие пружины уменьшилось только на 2*100=200кг, а значит 400-200-200 кг всё ещё давит и мы можем обеспечить по крайней мере половинную тягу на оси. При чем в случае если стоит ДОТ, а у большинства их коэффициент блокировки 3, при наличии какой-то тяги на одном колесе с худшей тягой, на второе колесо передаётся в 3 раза больший момент. И примерчик: Самая мягкая подвеска УАЗа на малолистовых рессорах (Хантер, Патриот) имеет жесткость 4кг/мм (и пружина и рессора), в то время как у старого Рэнджровера примерно такой же массы как Патриот, на передней оси 2.3 кг/мм, а на задней 2.7кг/мм.
6. «У легковых автомобилей с мягкой независимой подвеской пружины должны быть мягче» : Совсем не обязательно. Например в подвеске типа «МакФерсон», пружины действительно работают напрямую, но в подвесках на двойных поперечных рычагах (передняя ВАЗ-классика, Нива, Волга) через передаточное число равное соотношению расстояния от оси рычага до пружины и от оси рычага до шаровой опоры. При такой схеме жесткость подвески не равна жесткости пружины. Жесткость пружины значительно больше.
7. «Лучше ставить жесткие пружины чтобы автомобиль был мене валким и следовательно более устойчивым» : Не совсем так. Да, действительно чем больше вертикальная жесткость, тем больше угловая жесткость (отвечающая за крен кузова при действии центробежных сил в поворотах). Но перенос масс вследствие крена кузова значительно меньшим образом влияет на устойчивость автомобиля чем скажем высота центра тяжести, которым джиперы часто очень расточительно бросаются лифтуя кузов только ради того чтобы не пилить арки. Автомобиль должен крениться, крен это не зачит плохо. Это важно для информативности при вождении. При конструировании в большинство автомобилей закладывается стандартная величина крена 5 градусов при окружном ускорении 0.4g (зависит от соотношения радиуса поворота и скорости движения). Отдельные автопроизводители закладывают крен на меньший угол для создания иллюзии устойчивости для водителя.

А что мы все про подвеску и подвеску, давайте вспомним, Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия —

Материала мы рассказали о существующих видах подвесок, и подробно остановились на видах зависимой подвески. Сегодня же мы поведаем о видах независимой подвески.

Итак, видов независимых подвесок – девять, причем, у двух из них есть по несколько разновидностей.

Первый вид подвески такого типа – с качающимися полуосями. Уже из самого названия понятно, что основными элементами конструкции такой подвески выступают полуоси. На их внутренних концах имеются шарниры, при помощи которых полуоси прикреплены к главной передаче с дифференциалом. Внешние концы полуосей прочно сочленены с колесами. Упругими элементами в таких подвесках служат рессоры или пружины. Особенность этой конструкции независимой подвески в том, что при наезде на препятствие колесо всегда сохраняет свое перпендикулярное размещение относительно полуоси, а силы реакции дороги гасят сами полуоси и их шарниры.

В некоторых подвидах такой независимой подвески используются поперечные или продольные рычаги, которые играют роль «гасителей» сил реакции дороги. Как правило, конструкцию такой подвески применяли на заднем мосту для заднеприводных автомобилей. Такие подвески устанавливались на автомобили марок Ford, Mercedes-Benz и Chevrolet середины ХХ века. В СССР подобная подвеска устанавливалась на автомобили ЗАЗ. К достоинствам подвески с качающимися полуосями относят простоту конструкции, дешевизну обслуживания и ремонта. К недостаткам – большие колебания колеи и развала при наезде на препятствия. Эти недостатки особенно проявлялись при езде со скоростью свыше 60 км/час, что негативно влияло на управляемость автомобилем.

Второй вид независимой подвески – на продольных рычагах. Эта подвеска имеет два подвида: пружинный (упругие элементы – пружины) и торсионный (упругие элементы – торсионы). Особенность конструкции подвески заключается в расположении колес на продольных рычагах, которые подвижно прикреплены к кузову или раме автомобиля. Такой вид подвески устанавливался на задние мосты автомобилей марок Citroen, Austin, на мотороллеры и небольшие прицепы.

Плюсами такого типа подвески являются простота ее конструкции, которая, в свою очередь (особенно в торсионном подвиде), позволяла сделать пол автомобиля плоским, и дешевизна изготовления, ремонта и обслуживания. Минусов у нее больше: значительные изменения параметров колесной базы при движении, большие крены в поворотах (из-за низкого центра крена).

Третий вид независимой подвески – на косых рычагах. По своей конструкции она напоминает подвеску на продольных рычагах, с тем отличием, что в ней оси качания рычагов находятся под косым углом. Она, в свою очередь, делится на два подвида: с одношарнирными полуосями с диагональными рычагами (расположены под углом 45 градусов) и двухшарнирными полуосями с косыми рычагами (шарниры расположены с обоих концов полуосей). Этот вид подвески в основном устанавливался на заднюю ось (на авто такие марок как Ford, Mercedes-Benz, Opel, Porsche, Fiat и ЗАЗ), с подвеской на косых рычагах на передней оси изготавливался Trabant. Преимуществами такой подвески, по сравнению с подвеской на продольных рычагах, являлось уменьшение колебаний параметров колесной базы, кренов автомобиля в повороте. К недостаткам этого вида подвески относится сильное изменение схождения и развала колес, высокий центр крена (для подвида с одношарнирными полуосями).

Четвертый вид независимой подвески – на продольных и поперечных рычагах. В конструкции этой подвески используется направляющая стойка, в которой, чтобы разгрузить брызговик крыла, применяется продольный рычаг, принимающий на себя верхние опорные усилия. Этот вид подвески громоздок, сложен в конструкционном плане, а потому непопулярен. Такую подвеску имели автомобили марки Rover, Glas. Как таковых преимуществ у подвески на продольных и поперечных рычагах мало: это большое расстояние по высоте межу опорными узлами (уменьшает влияние сил на крепления подвески к кузову) и вариативность конструктивных ходов подвески. К недостаткам относят сложность конструкции (большое количество деталей – шарниров, рычагов), большие габариты, плохие параметры кинематики (значительное изменение угла развала при больших ходах подвески).

Пятый вид независимой подвески – на двойных продольных рычагах. Особенность ее конструкции в том, что с каждой стороны у оси есть два продольных рычага, которые объединяются расположенными поперечно торсионами, играющими роль упругих элементов подвески. Как правило, такая подвеска устанавливалась на переднюю ось заднемоторных автомобилей марки Volkswagen и Porsche начала — середины ХХ века. Плюсы такой подвески: компактность, возможность вынесения вперед передней части кузова автомобиля (что положительно сказывалось на комфорте водителя и переднего пассажира). Минусы: изменение параметров колесной базы при наезде на препятствия, большая масса рычагов (увеличивает вес авто).

Шестой вид подвески – на двойных поперечных рычагах. Она, в зависимости от используемых упругих элементов, делится на пять подвидов: пружинный, торсионный, рессорный, гидропневматический и пневматический. Общность этой конструкции для всех подвидов заключается в наличии поперечных рычагов, которые своими внутренними концами подвижно сочленены с кузовом или рамой машины, а внутренними – с поворотной (для передней подвески, с шаровыми шарнирами с двумя степенями свободы) и неповоротной (для задней подвески, с цилиндрическими шарнирами с одной степенью свободы) стойкой. Верхний рычаг в такой подвеске короче, чем нижний, располагаться они могут как параллельно друг другу, так и под некоторым углом.

Пружинная подвеска на двойных поперечных рычагах в своей конструкции имеет витые пружины, играющие роль упругого элемента.

Они располагаются между поперечными рычагами, либо над верхним рычагом с упором на брызговик крыла. Такую конструкцию подвески имеют автомобили марки Jaguar.

Торсионная подвеска на двойных поперечных рычагах в качестве упругого элемента имеет продольные торсионы, крепящиеся к нижним рычагам. В этом подвиде подвески они могут крепиться как продольно, так и поперечно. С такой подвеской производились автомобили марок Packard, Chrysler, Fiat, Simka и ЗИЛ.

Рессорная подвеска в качестве упругого элемента использует рессоры, которые располагаются поперечно двойным рычагам.

На автомобили устанавливались подвески с одной, двумя, четырьмя рессорами, которые крепились в одной либо двух точках. Также в первой половине ХХ века производились автомобили, которые имели четыре полурессоры (по две с каждой стороны борта), располагавшиеся поперечно. Рессорную конструкцию подвески имели автомобили Tatra, Fiat, Ford, Autobianci, Chevrolet, Lancia, Packard.

В гидропневматическом и пневматическом подвиде независимой подвески на двойных поперечных рычагах роль упругих элементов играют пневматические баллоны или гидропневматические элементы, объединенные в одно целое с системой гидроусилителя руля и гидравлической системой тормозов. Пневматическую подвеску на двойных поперечных рычагах имели автомобили марок Mercedes-Benz, Austin, а гидропневматические подвески были распространены у моделей компании Citroen.

Преимущества независимой подвески на двойных поперечных рычагах выражаются в конструкционном и функциональном аспектах. Конструкция такой подвески уникальна тем, что все ее элементы могут крепиться к специальной поперечине, которая жестко вмонтирована в кузов или раму. Таким образом, при ремонте эту подвеску можно снять полностью как отдельный агрегат для ремонта или замены. Функциональное преимущество заключается в том, что выбирая определенную геометрию размещения рычагов, можно жестко задать любые необходимые установочные параметры подвески. Это способствует высокой степени управляемости автомобилем, из-за чего подвески с двойными поперечными рычагами зачастую используют в спортивных автомобилях.

Седьмой вид независимой подвески – «свечная». Она стала конструкционным предтечей подвески МакФерсона. В конструкции этого вида подвески применяется жесткая рама, на которую насажен поворотный кулак. Сверху он подпирается пружиной или рессорой. При наезде на препятствие поворотный кулак скользит по раме вверх и вниз, обеспечивая подрессоривание. Сегодня эту подвеску имеют только спортивные автомобили компании Morgan, наиболее широкой распространение такой вид имел в начале ХХ века. К плюсам этой подвески можно отнести простоту и компактность конструкции, небольшой вес, высокую надежность. К минусам – большие продольные колебания.

Восьмой вид независимой подвески – . В ее конструкции используются амортизационные стойки, а упругим элементом выступает витая пружина.

Устанавливается преимущественно на переднюю ось. Более подробно конструкцию, плюсы и минусы этой подвески мы рассмотрим в отдельном материале. Устанавливается подвеска МакФерсон на большинстве современных легковых автомобилей.

Девятый вид независимой (полузависимой) подвески – торсионно-рычажная, сочетающая в своей конструкции два продольных рычага и торсионную скручиваемую балку. Этот вид подвески использовался на задней оси переднеприводных автомобилей. Разработали торсионно-рычажную подвеску в компании Audi, на моделях которой она устанавливалась в 1970-90-х годах.

Сегодня такую подвеску изредка используют на бюджетных моделях китайские компании. К преимуществам такой подвески относится их долговечность и надежность, относительная простота конструкции. К минусам – жесткость, что сказывается на комфорте пассажиров заднего ряда автомобиля, предрасположенность к кренам в повороте (из-за низкого расположения центра крена).

Как выглядит независимая подвеска. Независимая подвеска автомобиля

Материала мы рассказали о существующих видах подвесок, и подробно остановились на видах зависимой подвески. Сегодня же мы поведаем о видах независимой подвески.

Итак, видов независимых подвесок – девять, причем, у двух из них есть по несколько разновидностей.

Первый вид подвески такого типа – с качающимися полуосями. Уже из самого названия понятно, что основными элементами конструкции такой подвески выступают полуоси. На их внутренних концах имеются шарниры, при помощи которых полуоси прикреплены к главной передаче с дифференциалом. Внешние концы полуосей прочно сочленены с колесами. Упругими элементами в таких подвесках служат рессоры или пружины. Особенность этой конструкции независимой подвески в том, что при наезде на препятствие колесо всегда сохраняет свое перпендикулярное размещение относительно полуоси, а силы реакции дороги гасят сами полуоси и их шарниры.

В некоторых подвидах такой независимой подвески используются поперечные или продольные рычаги, которые играют роль «гасителей» сил реакции дороги. Как правило, конструкцию такой подвески применяли на заднем мосту для заднеприводных автомобилей. Такие подвески устанавливались на автомобили марок Ford, Mercedes-Benz и Chevrolet середины ХХ века. В СССР подобная подвеска устанавливалась на автомобили ЗАЗ. К достоинствам подвески с качающимися полуосями относят простоту конструкции, дешевизну обслуживания и ремонта. К недостаткам – большие колебания колеи и развала при наезде на препятствия. Эти недостатки особенно проявлялись при езде со скоростью свыше 60 км/час, что негативно влияло на управляемость автомобилем.

Второй вид независимой подвески – на продольных рычагах. Эта подвеска имеет два подвида: пружинный (упругие элементы – пружины) и торсионный (упругие элементы – торсионы). Особенность конструкции подвески заключается в расположении колес на продольных рычагах, которые подвижно прикреплены к кузову или раме автомобиля. Такой вид подвески устанавливался на задние мосты автомобилей марок Citroen, Austin, на мотороллеры и небольшие прицепы.

Плюсами такого типа подвески являются простота ее конструкции, которая, в свою очередь (особенно в торсионном подвиде), позволяла сделать пол автомобиля плоским, и дешевизна изготовления, ремонта и обслуживания. Минусов у нее больше: значительные изменения параметров колесной базы при движении, большие крены в поворотах (из-за низкого центра крена).

Третий вид независимой подвески – на косых рычагах. По своей конструкции она напоминает подвеску на продольных рычагах, с тем отличием, что в ней оси качания рычагов находятся под косым углом. Она, в свою очередь, делится на два подвида: с одношарнирными полуосями с диагональными рычагами (расположены под углом 45 градусов) и двухшарнирными полуосями с косыми рычагами (шарниры расположены с обоих концов полуосей). Этот вид подвески в основном устанавливался на заднюю ось (на авто такие марок как Ford, Mercedes-Benz, Opel, Porsche, Fiat и ЗАЗ), с подвеской на косых рычагах на передней оси изготавливался Trabant. Преимуществами такой подвески, по сравнению с подвеской на продольных рычагах, являлось уменьшение колебаний параметров колесной базы, кренов автомобиля в повороте. К недостаткам этого вида подвески относится сильное изменение схождения и развала колес, высокий центр крена (для подвида с одношарнирными полуосями).

Четвертый вид независимой подвески – на продольных и поперечных рычагах. В конструкции этой подвески используется направляющая стойка, в которой, чтобы разгрузить брызговик крыла, применяется продольный рычаг, принимающий на себя верхние опорные усилия. Этот вид подвески громоздок, сложен в конструкционном плане, а потому непопулярен. Такую подвеску имели автомобили марки Rover, Glas. Как таковых преимуществ у подвески на продольных и поперечных рычагах мало: это большое расстояние по высоте межу опорными узлами (уменьшает влияние сил на крепления подвески к кузову) и вариативность конструктивных ходов подвески. К недостаткам относят сложность конструкции (большое количество деталей – шарниров, рычагов), большие габариты, плохие параметры кинематики (значительное изменение угла развала при больших ходах подвески).

Пятый вид независимой подвески – на двойных продольных рычагах. Особенность ее конструкции в том, что с каждой стороны у оси есть два продольных рычага, которые объединяются расположенными поперечно торсионами, играющими роль упругих элементов подвески. Как правило, такая подвеска устанавливалась на переднюю ось заднемоторных автомобилей марки Volkswagen и Porsche начала — середины ХХ века. Плюсы такой подвески: компактность, возможность вынесения вперед передней части кузова автомобиля (что положительно сказывалось на комфорте водителя и переднего пассажира). Минусы: изменение параметров колесной базы при наезде на препятствия, большая масса рычагов (увеличивает вес авто).

Шестой вид подвески – на двойных поперечных рычагах. Она, в зависимости от используемых упругих элементов, делится на пять подвидов: пружинный, торсионный, рессорный, гидропневматический и пневматический. Общность этой конструкции для всех подвидов заключается в наличии поперечных рычагов, которые своими внутренними концами подвижно сочленены с кузовом или рамой машины, а внутренними – с поворотной (для передней подвески, с шаровыми шарнирами с двумя степенями свободы) и неповоротной (для задней подвески, с цилиндрическими шарнирами с одной степенью свободы) стойкой. Верхний рычаг в такой подвеске короче, чем нижний, располагаться они могут как параллельно друг другу, так и под некоторым углом.

Пружинная подвеска на двойных поперечных рычагах в своей конструкции имеет витые пружины, играющие роль упругого элемента.

Они располагаются между поперечными рычагами, либо над верхним рычагом с упором на брызговик крыла. Такую конструкцию подвески имеют автомобили марки Jaguar.

Торсионная подвеска на двойных поперечных рычагах в качестве упругого элемента имеет продольные торсионы, крепящиеся к нижним рычагам. В этом подвиде подвески они могут крепиться как продольно, так и поперечно. С такой подвеской производились автомобили марок Packard, Chrysler, Fiat, Simka и ЗИЛ.

Рессорная подвеска в качестве упругого элемента использует рессоры, которые располагаются поперечно двойным рычагам.

На автомобили устанавливались подвески с одной, двумя, четырьмя рессорами, которые крепились в одной либо двух точках. Также в первой половине ХХ века производились автомобили, которые имели четыре полурессоры (по две с каждой стороны борта), располагавшиеся поперечно. Рессорную конструкцию подвески имели автомобили Tatra, Fiat, Ford, Autobianci, Chevrolet, Lancia, Packard.

В гидропневматическом и пневматическом подвиде независимой подвески на двойных поперечных рычагах роль упругих элементов играют пневматические баллоны или гидропневматические элементы, объединенные в одно целое с системой гидроусилителя руля и гидравлической системой тормозов. Пневматическую подвеску на двойных поперечных рычагах имели автомобили марок Mercedes-Benz, Austin, а гидропневматические подвески были распространены у моделей компании Citroen.

Преимущества независимой подвески на двойных поперечных рычагах выражаются в конструкционном и функциональном аспектах. Конструкция такой подвески уникальна тем, что все ее элементы могут крепиться к специальной поперечине, которая жестко вмонтирована в кузов или раму. Таким образом, при ремонте эту подвеску можно снять полностью как отдельный агрегат для ремонта или замены. Функциональное преимущество заключается в том, что выбирая определенную геометрию размещения рычагов, можно жестко задать любые необходимые установочные параметры подвески. Это способствует высокой степени управляемости автомобилем, из-за чего подвески с двойными поперечными рычагами зачастую используют в спортивных автомобилях.

Седьмой вид независимой подвески – «свечная». Она стала конструкционным предтечей подвески МакФерсона. В конструкции этого вида подвески применяется жесткая рама, на которую насажен поворотный кулак. Сверху он подпирается пружиной или рессорой. При наезде на препятствие поворотный кулак скользит по раме вверх и вниз, обеспечивая подрессоривание. Сегодня эту подвеску имеют только спортивные автомобили компании Morgan, наиболее широкой распространение такой вид имел в начале ХХ века. К плюсам этой подвески можно отнести простоту и компактность конструкции, небольшой вес, высокую надежность. К минусам – большие продольные колебания.

Восьмой вид независимой подвески – . В ее конструкции используются амортизационные стойки, а упругим элементом выступает витая пружина.

Устанавливается преимущественно на переднюю ось. Более подробно конструкцию, плюсы и минусы этой подвески мы рассмотрим в отдельном материале. Устанавливается подвеска МакФерсон на большинстве современных легковых автомобилей.

Девятый вид независимой (полузависимой) подвески – торсионно-рычажная, сочетающая в своей конструкции два продольных рычага и торсионную скручиваемую балку. Этот вид подвески использовался на задней оси переднеприводных автомобилей. Разработали торсионно-рычажную подвеску в компании Audi, на моделях которой она устанавливалась в 1970-90-х годах.

Сегодня такую подвеску изредка используют на бюджетных моделях китайские компании. К преимуществам такой подвески относится их долговечность и надежность, относительная простота конструкции. К минусам – жесткость, что сказывается на комфорте пассажиров заднего ряда автомобиля, предрасположенность к кренам в повороте (из-за низкого расположения центра крена).

Авто с независимой подвеской пользуются заслуженным спросом среди российских покупателей — такая конструкция ходовой улучшает управляемость, информативность, и позволяет лучше контролировать автомобиль. Поэтому в этой статье мы расскажем об особенностях конструкции такого типа подвески и расскажем, какие доступные автомобили ей обладают.

Конструкция независимой подвески автомобиля: задняя и передняя

Для начала определим, чем отличается такой тип конструкции ходовой: при его применении, колеса одной оси либо вообще не связаны друг с другом, либо связаны нежестко, поэтому перемещение одного колеса почти не влияет на другое. Для передней и задней независимой подвески применяются разные типы конструкций: в первом случае, как правило, используют схему МакФерсона, во втором — рычаги. Оптимальным решением в последнем случае становится многорычажная подвеска — она комфортнее других, и обеспечивает отличную управляемость. Главная особенность ее конструкции в том, что каждый рычаг отвечает за собственный параметр поведения колеса на дороге. Благодаря этому машина и ведет себя лучше: задняя ось «подруливает» в повороте и повышается устойчивость авто при активных маневрах. Такой тип устройства задней независимой подвески, в основном, встречается на автомобилях класса D и выше, однако некоторые производители оснащают этой конструкцией и более компактные машины C-класса.

Преимущества

• Управляемость
  Независимые конструкции положительно влияют на управляемость — повышается устойчивость авто, оно слабее реагирует на неровности, что особенно важно на высоких скоростях.
• Информативность
  Водитель получает больше обратной связи и может корректировать курс и скорость движения в зависимости от ситуации.
• Комфорт
  Независимое движение колес обеспечивает повышенный уровень комфорта водителя и пассажиров — вибрации от ударов гасятся эффективнее, и не передаются на другие элементы ходовой.

Для передней подвески почти в любом автомобиле применяется схема МакФерсона, а вот с задней возможны варианты. Большинство доступных автомобилей на российском рынке оснащаются полунезависимой задней подвеской. Мы расскажем о самых популярных моделях.

Машины с полунезависимой задней подвеской

Такая конструкция ходовой обеспечивает достойный ездовой комфорт при достаточно простой конструкции, поэтому ее применяют на большинстве недорогих авто.

Volkswagen Polo

Немецкий седан очень хвалят за управляемость. Большую часть авто класса B при оценке этого компонента сравнивают именно с ним. При этом инженеры сумели добиться таких результатов применяя обычную полунезависимую конструкцию задней части ходовой. Однако, многие покупатели жалуются на небольшие проблемы с плавностью хода при проезде сколько-нибудь значительных неровностей. К другим плюсам автомобиля относят неплохое оснащение и практичность. Главный минус — высокие ценники. Автомобиль приводят в движение двигатели 1.6 мощностью 95 и 110 л.с.

Hyundai Solaris

Главный бестселлер российского рынка тоже не может похвастать независимой задней подвеской (сзади расположена торсионная балка), но при этом обеспечивает достаточный для перемещения по городу уровень комфорта. Однако, нарекания вызывает управляемость: ходовая и руль настроены недостаточно хорошо. К другим минусам «Соляриса» относят относительно высокую стоимость средних и максимальных комплектаций и тесноту салона. На авто устанавливают двигатели 1.4 (107 л.с.) и 1.6 (123 л.с.). Последний добавляет в копилку преимуществ «Соляриса» хорошую разгонную динамику.

Lada Vesta

«Веста» — позиционируется как российский конкурент уже упомянутых «Поло» и «Соляриса». И инженеры АвтоВАЗа сделали достаточно много, чтобы их детище по уровню комфорта и управляемости приблизилось к конкурентам. Эксперты и покупатели отмечают, что управляется «Лада» действительно хорошо — настройки подвески подобраны достаточно неплохо, а усилие на руле вполне естественное. При этом, в автомобиле также применяется полунезависимая конструкция задней части ходовой. Недостатки у автомобиля традиционны для российского автопрома: огрехи сборки, качество материалов отделки салона. Двигатель доступен один — агрегат объемом 1.6 литра, выдающий 106 л.с.

Авто с независимой задней подвеской

Как мы уже говорили ранее, такая конструкция обеспечивает улучшенный комфорт и хорошую управляемость автомобиля. Поэтому отдельные представители класса C оснащены именно этим типом устройства ходовой. Однако, большая их часть не отличается доступностью, и не может идти в сравнение с уже рассмотренными автомобилями.

Ravon Gentra

«Равон Джентра» — это как раз полноценный седан класса C, оснащенный независимой задней подвеской с многорычажной схемой. Она обеспечивает хорошую управляемость и комфорт: водитель может контролировать авто на дороге любово качества, а пассажиры при этом ощущают меньше вибраций. Спереди применяется классическая схема МакФерсона. Главный плюс «Джентры» — сочетание доступной цены, хорошего уровня оснащения, комфорта и управляемости. Разнообразие комплектаций и опций поможет подобрать авто, который подходит под ваши потребности. Двигатель у «Равона» один, но весьма интересный. Это технологичный и надежный мотор 1.5 мощностью 107 л.с., с которым сочетаются 5-ступенчатая механика, либо современный 6-ступенчатый автомат. Последний доступнее, чем аналогичные коробки, которые предлагают конкуренты, поэтому выбрав такую трансмиссию вы получите надежный и комфортный городской автомобиль. «Джентра» — это доступная и качественная машина с независимой подвеской, поэтому ей по плечу и эксплуатация в условиях города, и поездки за город. «Равон» с комфортом преодолевает неровности покрытия и при этом устойчив на высоких скоростях и при активных маневрах.

Заключение

Выбирая новый автомобиль, учитывайте его параметры управляемости и комфорта. Независимая подвеска обеспечит удобное перемещение по российским дорогам, и контроль над машиной даже в сложных ситуациях. Такие преимущества сделают эксплуатацию машины проще и приятнее. При этом не забывайте о других аспектах: стоимости автомобиля, уровне оснащения, надежности, динамике и экономичности. Подберите машину, которая сочетает все эти качества — владеть таким авто намного приятнее, чем дорогим, но «пустым», жестким, и требовательным к обслуживанию транспортным средством.

Подвеска — это совокупность устройств, обеспечивающих упругую связь между подрес­соренной и неподрессоренными массами Подвеска уменьшает динамические нагрузки, действующие на подрессоренную массу. Она состоит из трех устройств:

• упругого
• направляющего
• демпфи­рующего

Упругим устройством 5 на подрессоренную массу передаются вертикальные силы, действующие со стороны дороги, уменьшаются дина­мические нагрузки и улучшается плавность хода.

Рис. Задняя подвеска на косых рычагах автомобилей БМВ:
1 – карданный вал ведущего моста; 2 – опорный кронштейн; 3 – полуось; 4 – стабилизатор; 5 – упругий элемент; 6 – амортизатор; 7 – рычаг направляющего устройства подвески; 8 – опорная стойка кронштейна

Направляющее устройство 7 – механизм, воспринимающий действующие на колесо продольные и боковые силы и их моменты. Кинематика направляющего устройства определяет характер перемещения колеса относительно несущей системы.

Демпфирующее устройство () 6 предназначено для гашения колебаний кузова и колес путем преобразования энергии колебаний в тепловую и рассеивания ее в окружающую среду.

Конструкция подвески должна обеспечивать требуемую плавность хода иметь кинематические характеристики, отвечающие требованиям устойчивости и управляемости автомобиля.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Рис. Схема зависимой подвески колес

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях. К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Рис. Рессоры:
а) – без подрессорника; б) – с подрессорником

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

Рис. Спиральные пружины:
а) цилиндрическая пружина; б) бочкообразная пружина

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Независимая подвеска

Независимая подвеска обеспечивает независимость перемещения одного колеса моста от перемещения другого колеса. По типу направляющего устройства независимые подвески делятся на рычажные, и подвески Макферсона.

Рис. Схема независимой рычажной подвески колес

Рис. Схема независимой подвески Макферсона

Рычажная подвеска – подвеска, направляющее устройство которой представляет собой рычажный механизм. В зависимости от количества рычагов могут быть двухрычажные и однорычажные подвески, а в зависимости от плоскости качания рычагов – поперечно-рычажные, диагонально-рычажные и продольно-рычажные.

Список видов подвесок легковых автомобилей

В настоящей статье рассмотрены лишь основные виды подвесок автомобилей, в то время как их видов и подвидов на самом деле существует намного больше и, к тому же инженерами постоянно разрабатываются новые модели и дорабатываются старые. Для удобства приведем список наиболее распространенных. В последующем каждая из подвесок будет рассмотрена подробней.

• Зависимые подвески
  • На поперечной рессоре
  • На продольных рессорах
  • С направляющими рычагами
  • С упорной трубой или дышлом
  • «Де Дион»
  • Торсионно-рычажная (со связанными или с сопряжёнными рычагами)
• Независимые подвески
  • С качающимися полуосями
  • На продольных рычагах
    • Пружинная
    • Торсионная
    • Гидропневматическая
  • Подвеска «Дюбонне»
  • На двойных продольных рычагах
  • На косых рычагах
  • На двойных поперечных рычагах
    • Пружинная
    • Торсионная
    • Рессорная
    • На резиновых упругих элементах
    • Гидропневматическая и пневматическая
    • Многорычажные подвески
  • Свечная подвеска
  • Подвеска «Макферсон» (качающаяся свеча)
  • На продольных и поперечных рычагах

• Активные подвески
• Пневматические подвески

Автомобиль разнообразен настолько, что порой его трудно с чем-то сравнивать. Условия современного мегаполиса и разбитые просёлки, заброшенные лесные просеки и залитая водой грунтовка или участки пустыни – везде он выполняет свою основную задачу – перевозит людей и грузы. Автомобили должны, как минимум, быть приспособлены для разных условий эксплуатации. Наверно поэтому будет достаточно интересно обратить внимание на те конструктивные особенности, которые позволяют автомобилю работать в настолько различающихся условиях. Одним из таких элементов конструкции является подвеска.

О подвеске в целом

Подвеска в машине:

• соединяет кузов или раму с колесами;

• обеспечивает нужное движение колес по отношению к раме или кузову и передаёт на них возникающие при движении силы;

• определяет управляемость, а также плавность хода машины, демпфирует часть воспринимаемой нагрузки.

За всю историю автомобиля разработчики создали самые разнообразные виды подвесок, но они могут быть разделены в основном на два больших класса, рассмотренные ниже.

Зависимая

Такой тип подвески достался автомобилю исторически, в наследство от телег и карет. Именно такой она была на первых машинах, такой же оставалась достаточно долгое время. Что она собой представляет, можно видеть на приведённом ниже рисунке:

Как из него видно – это два колеса, соединенные сплошной осью. Другим названием такой конструкции будет мост (передний или задний), и зачастую он включает в себя элементы трансмиссии. Характерная особенность – положение одного колеса оказывает влияние на другое. В случае перемещения одного колеса по вертикали, как показано на рисунке, это приводит к изменению площади контакта другого колеса с поверхностью, что влияет на управляемость, особенно на высокой скорости.

Зависимая подвеска может быть выполнена различным образом. В качестве узлов и деталей в ней могут использоваться разнообразные упругие элементы, рессоры (продольные или поперечные), пружины и т.д.

Из фотографии видно – зависимая подвеска отличается достаточно высокой прочностью, что является преимуществом при движении по бездорожью. Для обеспечения нормальной эксплуатации такая конструкция предусматривает значительный клиренс, а это также считается достоинством при передвижении вне дорог. Раз уж мы говорим об использовании автомобиля в подобных условиях, нельзя обойти молчанием факт, что зависимая подвеска допускает большие хода, значительно повышающие возможности машины в случае движения по пересеченной местности.

Таким образом, не вдаваясь в варианты построения зависимой подвески, можно сформулировать ее положительные характеристики :

— простота конструкции;
— прочность;
— дешевизна;
— устойчивость к повреждениям;
— проходимость.

Однако ради объективности необходимо отметить недостатки :

— недостаточная управляемость, особенно при высокой скорости движения;
— незначительный уровень комфорта;
— неинформативное рулевое управление.

Независимая

Что она собой представляет, понятно из рисунка ниже:

Из него ясно видно, что перемещение в вертикальной плоскости одного колеса никоим образом не отражается на положении другого. Это положительно сказывается на контакте колеса с поверхностью и, соответственно, управляемости автомобиля.

В конструкции независимой подвески используются разные элементы – пружины, разнообразные рычаги, торсионы. Существует множество различных вариантов, как может быть выполнена независимая подвеска. Так, один из распространённых ее видов – подвеска Макферсона, а также торсионная.

Тем не менее, несмотря на значительное разнообразие, нельзя не отметить ее особенности. К ним относится меньшее значение неподрессоренной массы.

Это понятие включает в себя суммарную массу всех элементов конструкции, через упругие элементы воздействующую на дорогу. Если у зависимой подвески они достаточно велики, что ухудшает управляемость, то для независимой эта величина значительно меньше.

Длительная ее эксплуатация позволила выявить положительные свойства , к которым относятся:

— хорошая управляемость автомобилем, особенно на высокой скорости;
— высокая информативность при управлении;
— возможность настройки параметров подвески под конкретные условия движения;
— повышенный комфорт при движении

Несомненно, что это все отражается положительно на автомобилях, эксплуатируемых в условиях города и на твердом (асфальтовом) покрытии. Однако не бывает все только хорошо, всегда есть недостатки, и они делают такую подвеску малопригодной для условия бездорожья.

Среди ее недостатков надо отметить:

— короткие ходы подвески;
— достаточно большое число деталей и, как следствие, повышенная вероятность их повреждения в сложных дорожных условиях:
— трудности в полевых условиях ремонта поврежденной подвески;
— высокая стоимость обслуживания и трудность регулировки.

Что и как используется на современных автомобилях

Здесь надо сразу отметить, что разработчики автомобилей в зависимости от их назначения используют самые разные варианты, в том числе комбинируя разнообразные типы подвесок. Так, имеет обе зависимые подвески, но его назначение – преодоление бездорожья, при этом уровень комфорта в нем несравним с предоставляемым обычными паркетниками. Если в условиях бездорожья он король, то при движении в городе резко теряет все свои преимущества.

Нива имеет переднюю независимую подвеску и зависимую заднюю. Это позволяет ей быть более динамичной в городе и на трассе, обеспечивает достаточную проходимость при движении на легком бездорожье. В то же время наличие дополнительных устройств, таких как и пониженная передача, позволяет ей хоть и ограниченно, но достаточно свободно передвигаться в сложных дорожных условиях.

Что касается многочисленных кроссоверов и паркетных джипов, то их место обитания – город и асфальтовое покрытие, ну может быть, пикник на опушке в ближайшем пригородном лесу или дорога на дачу. Для преодоления мало-мальски серьезного бездорожья они не пригодны. В этом случае требуется особый вид автомобиля, который раньше назывался вездеход, и УАЗ один из них.

Одним из факторов, ограничивающих использование кроссоверов на бездорожье, является подвеска. Во многом она и определяет, насколько автомобиль пригоден к движению в сложных дорожных условиях.

Созданы и применяются самые различные варианты подвесок, но конструкция каждой из них предполагает использование автомобиля в определенных условиях. Выбирая себе автомобиль, нужно понимать, что нет универсального варианта, способного двигаться, как болид формулы 1, и преодолевать бездорожье, как БТР.

Большинство автомобилей — плод некоего технического компромисса. Прежде всего, это связано с относительной универсальностью выполняемых ими задач. Речь идет, конечно, об автомобилях «общего назначения», предназначенных для передвижения и перевозки грузов, а не о специальных монофункциональных снарядах, которые, с одной стороны, представлены болидами «Формулы», а с другой — трофи-рейдовыми «котлетами» класса ТР-3.

Со специальными машинами все просто — они заточены под конкретные условия (асфальтовый трек или болото). А вот если машина должна ехать и по асфальту, и по бездорожью, то тут без компромиссов не обойтись. Уж слишком разные требования предъявляются к ним одновременно. Особенно это касается серийных внедорожников, владельцы которых хотят сразу и проходимости, и комфорта.

Если машина должна ехать и по асфальту, и по бездорожью, то тут без компромиссов не обойтись.

Зависимая подвеска представляет собой неразрезной мост на рессорах или пружинах. От перемещений мост удерживается продольными и поперечными тягами.

Независимая подвеска построена по схеме, когда колеса одной оси не связаны жестко между собой. Каждое колесо отдельно крепится к подрамнику внедорожника с помощью одного, двух или даже нескольких рычагов, число которых может доходить до пяти. В большинстве случаев в качестве упругих элементов в таких подвесках используется амортизатор и пружина, но нередко бывает, что на передних независимых подвесках вместо пружин применяются торсионы.

Не зависнуть

Начнем с подвески независимой. В отличие от сплошных мостов, которые достались автомобилям непосредственно от телег, это относительно новое (не старше 100 лет) техническое решение.

В отличие от сплошных мостов, независимая подвеска — относительно новое (не старше 100 лет) техническое решение.

Понятно, что если бы зависимая подвеска идеально выполняла свои функции, то изобретать столь замысловатую конструкцию было бы ни к чему. А значит, независимая подвеска имеет некие преимущества. Какие же?

Во-первых, у независимой подвески меньше неподрессоренные массы. Кстати, «подрессоренные массы» не расположены «под рессорами». На самом деле, это суммарная масса деталей и элементов конструкции, которая воздействует на дорогу через упругие элементы. Соответственно, то, что воздействует на дорогу непосредственно, является «неподрессоренными массами».

У независимой подвески меньше неподрессоренные массы.

Что к ним относить, определяется техническими стандартами. Например, согласно стандарту DIN к неподрессоренным массам автомобиля относятся колеса, рычаги, амортизаторы и пружины (рессоры), торсионы уже «подрессорены», а стабилизаторы можно рассматривать и так и сяк, т.к. половина их массы подрессорена, а другая половина нет.

Очевидно, что во многом такое деление условно, однако важность вопроса от этого не снимается. Ведь чем меньше неподрессоренная масса относительно подрессоренной (вес подвески против веса кузова), тем меньше ее влияние на управляемость.

Проще говоря, тяжелая подвеска обладает большой кинематической инерцией, поэтому при увеличении скорости она хуже отрабатывает неровности дороги. Взлетевшее на кочке колесо не успевает под воздействием упругого элемента опуститься обратно на дорогу, как встречает новую кочку.
В общем, большие неподрессоренные массы негативно влияют на управляемость.

Независимая подвеска обладает гораздо большей свободой настройки кинематики колеса.

У внедорожника с зависимой подвеской при наезде на возвышение колесо идет вверх вместе с балкой моста, сохраняя запас клиренса.
На внедорожнике с независимой подвеской при наезде на возвышение (камень, кочка и т. д.) колесо отдельно уходит вверх и под подрамником или рычагом подвески просвет уменьшается. На фото также наглядно видно, как въезд левым передним колесом на рампу уменьшил дорожный просвет не только спереди: автомобиль одновременно «присел» и на правое заднее колесо.

Во-вторых, независимая подвеска обладает гораздо большей свободой настройки кинематики колеса. Прежде всего, это позволяет играть с его вертикальным наклоном. Если в зависимой подвеске при наезде одного из колес оси на препятствие, второе наклоняется, уменьшая тем самым пятно контакта, а значит и сцепление с дорогой, то в независимой второе колесо сохраняет перпендикулярность по отношению к поверхности.

В независимой второе колесо сохраняет перпендикулярность по отношению к поверхности.

Более того, конструкция независимой подвески позволяет динамически регулировать наклон колеса в повороте, причем, в зависимости от крутизны поворота. Например, для борьбы с недостаточной поворачиваемостью передние колеса наклоняются в вертикальной плоскости внутрь поворота. Причем угол их наклона увеличивается по мере увеличения угла поворота руля (подвески на двойных поперечных рычагах).

Конструкция независимой подвески позволяет динамически регулировать наклон колеса в повороте.

Кроме того, независимая подвеска позволяет отчасти компенсировать крены кузова в поворотах, сохраняя максимально возможное пятно контакта. Простейшее решение — разная длина рычагов (верхний короче). Но современные технологии пришли к сложным многорычажным конструкциям, которые могут поддерживать заданный угол развала колес во всем диапазоне работы подвески, что обеспечивает управляемость на любой дороге. А если добавить к этому изменяемую в реальном времени упругость элементов и мгновенно регулируемое усилие отбоя амортизаторов, что достигается компьютерным управлением?

В общем, тут фантазия разработчиков ограничивается только кошельком покупателя.
Так что в области управляемости на высоких скоростях независимая подвеска определенно лучше зависимой.

Мосты и рессоры

При всей привлекательности независимой подвески, определенных недостатков она все-таки не лишена. И недостатки эти лежат именно в нашей, джиперской, плоскости. Один из главных — малая артикуляция (ход переднего колеса вверх относительно заднего, при котором наступает полная разгрузка заднего колеса).

Малая артикуляция, — ход переднего колеса вверх относительно заднего, при котором наступает полная разгрузка заднего колеса.

Следует учитывать, что контакт колес с землей важен не только для хорошего их сцепления с грунтом, что и обеспечивает возможность движения машины, но и для устойчивости автомобиля. Теоретически это кажется абсурдным, ведь независимые подвески колес должны давать им большую свободу перемещения относительно кузова, однако на практике этому мешают два фактора.

Первый — чисто конструктивный. Ходы колес ограничиваются длиной рычагов и допустимыми углами их наклона относительно положения покоя. Понятно, что чем короче рычаг, тем меньший ход вверх-вниз будет у колеса, и длину рычага невозможно увеличить, оставаясь в пределах кузова.

Конечно, если ширина колеи некритична и колеса не обязательно должны оставаться в габаритах кузова, то возможности резко возрастают. Это легко доказать на примере специализированных вездеходов с вынесенными далеко в стороны на длинных рычагах колесами («Лопасня» и прочие болотоходы). Однако на дорогу такое не выпустишь.

Бич внедорожника с зависимой подвеской — массивный картер редуктора моста, который заметно съедает дорожный просвет и в колее начинает пахать землю не хуже плуга. Чтобы снизить этот эффект, редуктор часто смещают вбок от осевой линии автомобиля. Зато неразрезной мост при движении по снегу или глубокому сыпучему грунту, словно нож, режет мягкую почву и пускает все это поверх себя. Рычаги же независимой подвески, словно лопаты, нагребают землю или снег перед собой.
В силу своей конструктивной геометрии, независимая подвеска зачастую обеспечивает не меньший, а иногда даже больший дорожный просвет по центру днища внедорожника, чем подвеска зависимая. Особенно это преимущество в клиренсе актуально при движении по колее. Там, где машина с зависимой подвеской уже скребет землю редуктором моста, внедорожник с независимой подвеской может проехать, не «замкнувшись» на грунт.

Еще один фактор, ограничивающий артикуляцию независимых подвесок, — предельные углы излома ШРУСов. Это тоже конструктивное ограничение, которое преодолеть можно либо за счет удлинения рычагов, либо за счет значительного усложнения системы привода. В общем, сложно, дорого и не особо нужно.

Предельные углы излома ШРУСов — конструктивное ограничение.

Второй недостаток независимой подвески — низкая ось поперечного крена. Тут надо разобраться в терминологии. Существуют так называемые «центры поперечного крена», которые представляют собой виртуальные точки, находящиеся в вертикальной плоскости, проведенной через центры колес; при крене автомобиля эта точка остается неподвижной.

Есть также «ось поперечного крена» — воображаемая линия, соединяющая передний и задний центры поперечного крена. В общем, это ось, вокруг которой вращается кузов при крене. У независимой подвески эта ось находится на уровне дороги или даже ниже, что связано с необходимостью сохранения постоянной ширины колеи при кренах.

Однако низко расположенная ось крена, особенно на высоком внедорожнике, порождает большое плечо крена, а значит и значительные углы наклона кузова. Чтобы с этим бороться, приходится искусственно увеличивать угловую жесткость подвески, зажимая ее стабилизатором. Применение стабилизатора повышает ось поперечного крена, поднимая ее к центру тяжести, и в то же время препятствует артикуляции подвески.

Чтобы наглядно увидеть разницу в артикуляции независимых и зависимых подвесок, достаточно загнать автомобили на эстакаду. Стоящий ниже Mitsubishi Pajero с независимой подвеской спереди и сзади уже оторвал от земли правое переднее колесо и вот-вот вывесит левое заднее. «Мостовой» Land Rover Defender, напротив, уже близок к опрокидыванию, но за счет огромных ходов подвесок все три его колеса по-прежнему сохраняют контакт с грунтом. Кстати, у полностью груженого внедорожника на сильнопересеченной местности момент начала вывешивания разгруженных колес немного отодвигается за счет того, что под весом пассажиров и багажа ход подвески на сжатие используется полнее, вплоть до упора в ограничитель хода. Веса же пустого автомобиля часто не хватает, чтобы полностью «продавить» подвеску наехавшего на возвышение колеса, и разгрузившееся противоположное колесо вывешивается раньше.

«Непрочность» независимой подвески является непростой проблемой. Скажем, «ниваводы» гораздо чаще гнут об камни тонкий задний мост, чем кованые рычаги передней подвески, но при этом часто происходит и обрыв оси рычага, шаровой опоры или пыльника шруса. На большинстве современных внедорожников с независимой передней и задней подвесками их конструкция довольно сложна, углы установки колес имеют много точек регулировки, и сама регулировка точна.

Если ездить по действительно тяжелому бездорожью, а не по грязьке, то можно эти регулировки сбить. Вроде бы ничего страшного — заехал на стенд, там все отрегулировали и «всех делов». Но во-первых, такая работа уже недешева, а во-вторых, ее не всегда удается произвести из-за закисших болтов. Для того чтобы их заменить, нужно менять сайлентблок, в котором они закисли.

Эта операция не из дешевых, поскольку требует разборки части или всей подвески, в зависимости от того сколько болтов закисло. И еще хорошо, если конструкцией предусмотрена замена только сайлентблоков, а не замена всего рычага вместе с ними. А бывает еще, что и шаровая опора меняется тоже только вместе с рычагом. В момент оплаты такого ремонта не покидает мысль о том, что за эту сумму можно купить более-менее живой «уазик», и его долбить, долбить, долбить, а потом выкинуть, вот как сейчас эти самые рычаги и сайлентблоки.

Способность пропускать сквозь себя мягкий грунт, (песок, ил, снег, грязь и т.д.) независимой подвески оставляет желать лучшего.

«Проницаемость» независимой подвески оставляет желать лучшего, и это третий существенный недостаток. Проницаемость — это способность пропускать сквозь себя мягкий грунт, т.е. песок, ил, снег, грязь и т.д. Проходимость автомобиля в этих условиях определяется не только дорожным просветом, но и расстоянием между подвеской и рамой.

Труба цельного моста спокойно режет мягкий грунт, имея относительно небольшую площадь лобового сопротивления и пропуская грунт над собой, а вот рычаги-пружины-тяги независимой подвески моментально забиваются грязью, превращаясь в монолитный якорь. Помимо этого стандартные машины с независимой подвеской имеют более низкую «посадку» над дорогой, чем внедорожники на цельных мостах.

	Зависимая подвеска.

Т.е. расстояние от земли до рамы (кузова) у них меньше, а это ухудшает обычную проходимость (т.к. машина легче повисает на брюхе при движении, например, в глубоком снегу или заболоченном грунте) и геометрическую (углы въезда, съезда, продольной проходимости)

Еще один фактор, важный для серьезного бездорожья — критичность повреждений. Гнутый мост позволяет худо-бедно двигаться своим ходом. Сильно гнутый мост можно отключить (или снять кардан) и все равно доползти. Поломать шкворень можно (хотя и тяжело), но поломать его до невозможности движения практически нереально. А вот вырванная шаровая или разлетевшийся ШРУС — это дальний пеший поход за трактором. (ШРУСЫ вообще больное место внедорожников с независимой подвеской — их пыльники очень не любят контакта с грунтом).

Для тех, кто ездит по бездорожью часто, немаловажно и то, что зависимая подвеска легко поддается внедорожному тюнингу — т.н. лифтовке.

Зависимая подвеска легко поддается внедорожному тюнингу — т. н. лифтовке.

Проще всего это делается на пружинных машинах: поставил более длинные и более жесткие пружины с амортизаторами и убил сразу кучу зайцев — и машина от земли приподнялась (а значит геометрическая проходимость лучше стала), и места в колесных арках прибавилось (значит колеса можно больше поставить, а это еще проходимость увеличит), и подвеска стала более энергоемкой (теперь ее на кочке не пробьешь, и в повороте сильно не кренит), и вес дополнительного оборудования (всяких бамперов, лебедок и пр.) компенсирован возросшей жесткостью пружины, а еще и вся подвеска новая стоит.

И последний по порядку, но не последний по важности фактор — зависимая подвеска попросту, при прочих равных, дешевле в производстве и в эксплуатации. Малое количество деталей, их «кондовость», большой ресурс и простота ремонта существенно экономят бюджет владельца.

Малое количество деталей, их «кондовость», большой ресурс и простота ремонта существенно экономят бюджет владельца.

Особое место занимают машины с комбинированной подвеской — независимой спереди и зависимой сзади. Это сегодня очень распространенный вариант в конструкции «гражданских» внедорожников. Отчасти он позволяет собрать преимущества обоих типов подвесок. Управляемость машины при такой конструкции выше, поскольку на нее влияет преимущественно передняя подвеска, но при этом сохраняется простота, прочность и дешевизна задней.

Угловая жесткость независимой подвески (с учетом непременного стабилизатора) больше угловой жесткости зависимой, что положительно сказывается на поворачиваемости. Кроме того, рессорная колея (расстояние между упругими элементами подвески) у независимой передней подвески больше, что тоже влияет на управляемость в повороте. В общем, комбинированная подвеска — компромисс, но компромисс, в целом, удачный.

Машины с комбинированной подвеской — независимой спереди и зависимой сзади, — сегодня очень распространенный вариант в конструкции «гражданских» внедорожников.

Выводы

Чем выше скорость и лучше дорога, тем привлекательнее независимая подвеска.
Достоинства
Хорошая управляемость
Обратная связь руления
Малые крены
Отличная настройка параметров
В большинстве случаев высокий уровень комфорта при движении (но бывают неудачные модели)
Недостатки
Короткоходность
Уязвимость деталей
Сложность и дороговизна в эксплуатации
Большое количество деталей
Тонкость настройки, легко нарушаемая в тяжелых условиях
Сложность или отсутствие серьезных возможностей для внедорожного тюнинга

Отличное решение для скоростных асфальтовых машин. Приемлемое для кроссоверов. Слабо подходит внедорожникам, которым нужно ездить по реальному бездорожью.

2. Зависимая подвеска. Чем ниже скорость и хуже дорога, тем меньше вас волнует управляемость, и тем больше хочется чего-то помассивней.
Достоинства
Прочность
Простота конструкции
Большая артикуляция
Устойчивость к повреждениям
Дешевизна в эксплуатации
Проходимость
Возможность и в большинстве случаев простота осуществления высокоэффективного внедорожного тюнинга
Недостатки
Большие неподрессоренные массы
Плохая управляемость
Низкие информативность и острота рулевого управления
Не всегда хорошая курсовая устойчивость
Не всегда хороший уровень комфорта во время движения

Зависимая подвеска — отличное решение для внедорожника. Но при этом придется смириться с его неуклюжестью в городе и невысокой безопасной скоростью по трассе. Впрочем, первый же серьезный выезд заставит забыть об этих мелких неудобствах. К сожалению, таких автомобилей становится все меньше и меньше…

3. Комбинированная подвеска. Независимая спереди, мост сзади. Относительно приемлемый компромисс для тех, кто ездит в основном по асфальту, но не чужд и толики внедорожных радостей.
Достоинства
Сочетание приличной управляемости, курсовой устойчивости, информативности рулевого управления и приемлемой проходимости машины
Относительно невысокая цена решения и дальнейшего обслуживания
Универсальность
Большой выбор машин
Недостатки
Ни рыба, ни мясо. И управляемость не идеальна, и проходимость не блещет.
Отличное решение в широком диапазоне: от паркетников до почти серьезных внедорожников. Устраивает 90% пользователей, кроме тех самых пресловутых могучих, грязных и небритых джиперов, которым всё мосты на рессорах подавай.

Читайте также…

• Свежие смешные частушки: самое лучшее Частушки школьные про драчунов
• Если во сне приснился брат
• К чему снится брат родной по соннику
• Тайные знаки женщин Женщина крутит обручальное кольцо

Независимая подвеска передних колес

Категория:

   1Отечественные автомобили

Публикация:

   Независимая подвеска передних колес

Читать далее:

   Передний вьдущии мост

Независимая подвеска передних колес

Современные легковые автомобили имеют независимую подвеску передних колес. Особенность такой подвески заключается в том, что оба передних колеса не связаны между собой жесткой балкой, а с помощью рычагов на пружинах подвешены независимо одно от другого к раме автомобиля или к подрамнику несущего кузова. Таким образом, толчки, получаемые одним колесом от неровностей дороги, не передаются на другое колесо. Независимая подвеска обладает рядом преимуществ: снижение массы неподрессоренных частей благодаря отсутствию балки передней оси; предотвращение появления синхронизированных колебаний передних колес; снижение крена кузова при наезде колеса на препятствие; уменьшение опасности бокового заноса.

Существует несколько разновидностей конструкций независимых подвесок. Наибольшее распространение получила пружинно-рычажная подвеска с поперечным качанием рычагов. В частности, такая подвеска применяется на автомобиле ГАЗ-24 «Волга», обеспечивая ему плавность и мягкость хода.

Устройство независимой передней подвески пружинно-рычажного типа показано на рис. 1.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Спиральная пружина, являющаяся упругим элементом подвески, опирается на нижние рычаги. Рычаги с помощью шарниров связаны с осью, жестко соединенной с поперечиной. Верхней опорой для пружины служит штампованная головка поперечины. Между пружиной и головкой размещена резиновая шайба с отбортовкой. Внутри пружины установлен телескопический амортизатор. Шток амортизатора верхним концом крепится через резиновые подушки к кронштейну, жестко закрепленному вместе с осью верхних рычагов на поперечине. Внизу в проушину амортизатора запрессован резиновый шарнир, ось которого прикреплена двумя болтами к опорной чашке пружины.

Верхние и нижние рычаги подвески соединены между собой стойкой к которой с помощью шкворня крепится поворотная цапфа. Стойка связана с верхними и нижними рычагами пальцами с резьбовыми втулками

При наезде переднего колеса на препятствие нижний рычаг поднимается и сжимает пружину, воспринимающую часть массы автомобиля, приходящуюся на данное колесо.

Рис. 1. Независимая рычажно-пружинная подвеска автомобиля ГАЗ-24 «Волга»: 1 — пружина, 2 — нижний рычаг,— шарниры, 4 — ось, 5 — амортизатор, 6 — стабилизатор поперечной устойчивости, 7, 9 — резиновые подушки, 8 — стойка стабилизатора, 10 — поворотная цапфа, 11 — стойка передней подвески

При независимой передней подвеске устанавливают торсионный стабилизатор поперечной устойчивости. Если при боковом, крене кузова увеличивается нагрузка на одну сторону подвески, то стержень стабилизатора, работая на скручивание, стремится выровнять положение кузова. Показанный на рис. 11 стабилизатор поперечной устойчивости установлен на стойках, закрепленных в резиновых подушках на правом и левом нижних рычагах подвески.

У более новых моделей легковых автомобилей (ВАЗ-2101, BA3-2103, «Москвич-1500» и др.) применяется бесшкворневая рычажно-пружинная подвеска. При такой схеме цапфа колеса объединена с поворотной стойкой, которая при помощи шаровых шарниров крепится к нижнему и верхнему рычагам подвески. Шарниры хорошо предохранены грязезащитными чехлами от попадания в них пыли и влаги. Внутренней стороной нижние рычаги соединены с поперечиной подвески осью, заключенной в резинометаллические втулки (сайлент-блоки), запрессованные в отверстия рычагов и затянутые гайками по обоим резьбовым концам оси.

Такое же крепление применено и для соединения внутренних концов верхних рычагов с несущей частью кузова Цилиндрические пружины опираются внизу на качающиеся нижние рычаги, а вверху входят в стальные штампованные чашки с изолирующими резиновыми прокладками, упирающимися в опоры стоек.

Телескопический амортизатор, установленный внутри пружины, крепится в верхней части к кузову при помощи штока, имеющего на конце резьбу, а в нижней части к качающемуся рычагу посредством проушины на корпусе амортизатора, через которую пропущена ось. Как вверху, так и внизу применены резиновые втулки.

Во всех соединениях передней подвески автомобилей ВАЗ отсутствуют точки шприце-вой смазки благодаря тому, что в шарнирах заложен постоянный запас консистентной смазки.

Бесшкворневая подвеска проще по конструкции и имеет меньшую массу неподрессо-ренных частей по сравнению с подвеской шкворневого типа. Следует, однако, иметь в виду, что бесшкворневая подвеска требует более частой проверки углов установки передних колес, которые могут быть нарушены под влиянием случайных факторов.

Настройка уличного автомобиля: неразрезной задний мост и независимая задняя подвеска Марк Уильямс 0 Комментарии дрэг-рейсинг, Независимая задняя подвеска, Независимая подвеска, IRS, Muscle Cars, Шоссейные гонки, Неразрезной мост, Неразрезной задний мост, Watson Racing

Я большой любитель классических автомобилей, но нельзя отрицать, что царят самые современные конструкции и методы. триумфальное по сравнению со «старыми путями». Мы можем посмотреть на свидетельства того, что блоки цилиндров имеют гораздо более высокое качество. Компьютеризированные системы более точны, чем механические. А по конструктивной целостности современного автомобиля по сравнению с классическим автомобилем почти нет конкуренции. Однако, когда мы смотрим на независимую заднюю подвеску (IRS) по сравнению с жесткой задней осью, мы не можем обязательно сказать, что новое превосходит старое. По крайней мере, не все время.

Например, посмотрите на современные мускулы. Mustang, Camaro и даже Challenger стандартно поставляются с независимой задней подвеской. Но, несмотря на то, что эта технология используется для улучшения управляемости, многие строители предпочитают преобразовать в сплошную заднюю ось. Итак, что дает? Ну, чтобы лучше понять, мы должны разобрать обе системы и то, как они работают в реальных сценариях.

В чем разница?

Для наших целей мы собираемся придерживаться заднеприводных автомобилей, чтобы упростить задачу.

Неразрезной задний мост

Неразрезной мост — это то, к чему большинство из нас привыкло в мире классических автомобилей. 9-дюймовые дифференциалы Ford, 12-Bolt GM и 8 3/4-дюймовые дифференциалы Mopar — все это примеры сплошных задних мостов. В самом кожухе моста используются цельные трубы, которые проходят по всей ширине автомобиля, и оба колеса будут прикреплены к узлу оси. Затем ось в сборе удерживается на месте эфирными листовыми рессорами или 4-рычажной системой.

Неразрезная ось — чрезвычайно простая установка, которая долгое время использовалась для маслкаров. Эта система очень жесткая и долговечная, что делает ее идеальной для автомобилей с большой мощностью, движущихся по прямой.

Независимая задняя подвеска

В основе независимой задней подвески лежит ось, полностью уникальная для этой установки. Цельная ось намного проще и обычно использует меньше деталей, в то время как независимая задняя «ось» немного сложнее. При независимой задней подвеске сам корпус дифференциала будет удерживать только зубчатый венец и корпус дифференциала. Корпус оси будет установлен в транспортном средстве с использованием так называемой люльки. На этой опоре также будут крепиться рычаги задней подвески. Используются оси равных угловых скоростей, которые не имеют защитного кожуха; они также имеют суставы, позволяющие им артикулировать. Это действительно то, что позволяет одному колесу двигаться вверх и вниз, не затрагивая другое, и это то, что определяет независимую заднюю подвеску.

Эти устройства используются на современных автомобилях, поскольку они позволяют колесам двигаться независимо друг от друга, что идеально подходит для работы в поворотах или на неровных поверхностях.

Реальные результаты

Эта свобода, при которой колеса могут двигаться, не задевая друг друга, обеспечивает некоторые важные преимущества во время вождения. Это также делает очевидным, почему эта установка используется на современных автомобилях.

Жесткая задняя ось имеет тенденцию к крену кузова. Когда колесо с одной стороны поднимается или опускается, соответствующее колесо будет делать обратное, ограничивая сцепление с дорогой. С независимой задней подвеской, если одно колесо движется вверх и вниз, это не влияет на весь автомобиль. Это приводит к лучшему всестороннему контролю над транспортным средством, поскольку вес находится под контролем. Повороты, неровности на дороге и неровности поверхности меньше влияют на вождение.

Что все это означает для водителей?

Если независимая задняя подвеска помогает в управлении, зачем вообще заходить в тему? (Если он не сломался, то не чините его, верно?) Несмотря на то, что у жесткой задней оси есть серьезные недостатки, такие как крен кузова, IRS тоже не идеальна.

Когда речь идет о автомобилях с передним расположением двигателя, неразрезная ось дает некоторые существенные преимущества. Отмечено, что даже на дорожных курсах автомобили с передним расположением двигателя со сплошной осью не отставают от независимой задней подвески из-за коэффициента веса автомобиля.

«Мы часто видим, что автомобили с неразрезными мостами не отстают или даже опережают своих конкурентов, оборудованных IRS», — пишет журнал спортивных автомобилей Grassroots Motorsports. «Почему? Причина проста. Независимая задняя подвеска не обязательно работает лучше, чем хорошо спроектированная установка с цельной осью. Это особенно актуально для автомобилей с большим смещением веса вперед, таких как Mustang. IRS хорошо работает на суперкарах со средним и задним расположением двигателя, поскольку их задние колеса не нуждаются в дополнительном весе для снижения мощности. Даже Corvette становится довольно неуклюжим, когда у него задний уклон составляет от 52 до 58 процентов», — поясняется в публикации.

В частности, запуск может быть значительно улучшен за счет использования жесткой задней оси. В случае независимой задней подвески колеса в основном удерживаются на месте подвеской, тогда как в случае неразрезного моста картер моста работает как распорка. Из-за этого скачок колеса может быть проблемой с независимой задней подвеской во время запуска большой мощности. Это не означает, что всегда проблема, но с выделенным дрэг-каром именно поэтому строители переключаются.

Ежедневный водитель или преданный гонщик?

Решение об обмене требует тщательного расчета. Это действительно то, что зависит от истинного предполагаемого использования транспортного средства. Когда дело доходит до автомобиля, который используется в основном для повседневной езды с периодическим выездом на трек, лучше оставить независимую заднюю подвеску под автомобилем, опираясь на нее для улучшения характеристик, которые вы ищете.

Однако изучение сегодняшних вариантов на рынке показывает нам, что не все сводится к простому списку плюсов и минусов. Как упомянул Grassroots, задний неразрезной мост в автомобиле с передним расположением двигателя можно сконструировать достаточно хорошо, чтобы справиться с ним. И есть независимые настройки задней подвески, используемые на автомобилях, достаточно мощных, чтобы стартовать на заднем колесе. В конечном счете, все сводится к тому, с чем вам придется работать за воротами. И, конечно же, сколько вы готовы потратить.

Это будет стоить Ya

Есть много парней, которые хотят заменить независимую заднюю подвеску на сплошную заднюю ось. Мы упоминали, что установка твердой оси проста, но это не делает ее дешевой. Комплект для замены будет стоить около 5000 долларов. Это не покрывает стоимость работ по установке, и, если учесть, что автомобиль, вероятно, потребуется переделать, поскольку он был разработан для установки независимой установки задней подвески, вы можете потратить сотни, если не тысячи, больше.

Это не означает, что независимая задняя подвеска всегда будет дешевым вариантом. Один из примеров чрезвычайно мощной задней части, который я нашел, был для последней модели Mustang с 9-дюймовой независимой задней подвеской Ford от Watson Racing. Долговечность и контроль во всех сценариях обеспечиваются установкой этого калибра, но она продается по цене более 9000 долларов. Это не означает, что изменение заводских настроек невозможно, но это просто показывает размер затрат.

В конечном счете, как и при любой модификации или обновлении, важно знать, во что вы ввязываетесь. Проведите исследование, поговорите с экспертами и примите обоснованное решение, основанное на ваших потребностях вождения.

Нравится:

Нравится Загрузка. ..

Независимая подвеска | Тракторно-строительный завод Wiki

в: Все статьи с заявлениями без источников, Заготовки по автомобильным технологиям, Технологии автомобильной подвески

Посмотреть источник

Задняя независимая подвеска многорычажного типа на полноприводном автомобиле. На стабилизаторе поперечной устойчивости есть желтая краска.

Независимая подвеска — это общий термин для любой системы автомобильной подвески, которая позволяет каждому колесу на одной оси двигаться вертикально (т. е. реагировать на неровности дороги) независимо друг от друга. Это контрастирует с балочной осью, ведущей осью или системой осей deDion, в которых колеса связаны — движение с одной стороны влияет на колесо с другой стороны. Обратите внимание, что «независимый» относится к движению или траектории движения колес/подвески. Обычно левая и правая стороны подвески соединяются со стабилизаторами поперечной устойчивости или другими подобными механизмами. Стабилизатор поперечной устойчивости связывает левую и правую пружины подвески вместе, но не связывает их движение вместе. ^[1]

Большинство современных автомобилей имеют независимую переднюю подвеску ( IFS ). Многие автомобили также имеют независимую заднюю подвеску ( IRS ). IRS, как следует из названия, имеет независимые задние колеса. Полностью независимая подвеска модели Модель имеет независимую подвеску всех колес. В некоторых ранних независимых системах использовались поворотные оси, но в современных системах используются стойки Чепмена или Макферсона, продольные рычаги, многорычажные подвески или поперечные рычаги.

Независимая подвеска, как правило, обеспечивает лучшие ходовые качества и характеристики управляемости благодаря меньшей неподрессоренной массе и способности каждого колеса двигаться по дороге, не отвлекаясь на действия другого колеса автомобиля. Независимая подвеска требует дополнительных инженерных усилий и затрат на разработку по сравнению с балкой или ведущей осью. Очень сложное решение IRS также может привести к увеличению производственных затрат.

Основная причина меньшей неподрессоренной массы по сравнению с конструкцией ведущего моста заключается в том, что для ведущих колес блок дифференциала не является частью неподрессоренных элементов системы подвески. Вместо этого он либо прикручивается болтами непосредственно к шасси автомобиля, либо, чаще, к подрамнику.

Относительное движение между колесами и дифференциалом достигается за счет использования качающихся карданных валов, соединенных через карданные шарниры, аналогичные шарнирам равных угловых скоростей (ШРУС), используемым в автомобилях с передним приводом.

Содержимое

• 1 Описание
  • 1.1 Определение
  • 1.2 Преимущества
• 2 типа
  • 2.1 Система независимой подвески Coil Over
  • 2.2 Стойка МакФерсон
  • 2.3 Поперечная листовая рессора
• 3 См. также
• 4 Каталожные номера
• 5 Внешние ссылки

Описание

Подвеска — единственный компонент, отделяющий водителя и/или пассажира от земли. Подвеска автомобиля помогает поглощать неровности дороги. Для этого существует множество систем и конструкций, например, независимая подвеска. ^[2]

Определение

Независимая подвеска : «Система автомобильной подвески, в которой каждое колесо прикреплено к раме независимо, так что неровности дороги, воздействующие на одно колесо, не влияют на другие». ^[3]

Преимущества

Эта система имеет много преимуществ по сравнению с другими подвесными системами. Например, в системах с жесткой подвеской Axel, когда одно колесо наезжает на неровность, это влияет на колесо напротив него, а также на то, которое натолкнулось на неровность. Это ухудшит сцепление с дорогой, плавность хода, а также может вызвать опасную вибрацию колес при движении на высоких скоростях. Согласно «Библии автомобильной подвески» с независимыми системами подвески будет затронуто только колесо, которое попадает в неровность. Это дает множество преимуществ, таких как: повышенный комфорт при езде, лучшее сцепление с дорогой, более безопасные и устойчивые автомобили на дороге и вне дорог. Лонгхерст, Крис. «Автомобильные Библии: Библия автомобильной подвески, стр. 1 из 5». Библия по обслуживанию автомобилей. Автомобильные Библии, 14 октября 2011 г. Интернет. 14 ноября 2011 г.

Типы

Подвески в простейшем виде содержат два основных компонента: пружины и амортизаторы. Основная функция пружины — помочь отскочить назад и контролировать жесткость подвески. Основная функция амортизаторов — гасить вертикальное движение, возникающее при ударе колеса о неровную поверхность или о любом другом дефекте дороги.

Система независимой подвески Coil Over

Чаще всего это запасная часть, она не поставляется с автомобилем с завода и обеспечивает высокий уровень регулируемости. Это система, которую можно установить на любой автомобиль. На амортизаторе есть регулируемая пружинная пластина, которая позволяет регулировать жесткость и ослабление. Также часто имеется регулируемый демпфирующий клапан, который может изменять эффект отскока амортизаторов (Longhurst1-2). Кроме того, дорожный просвет можно легко уменьшить или увеличить, что является желательным аспектом системы. Эта система используется многими людьми для модификации своих уличных, гоночных и внедорожных автомобилей.

Стойка MacPherson

Основная статья: Стойка MacPherson

Согласно «Библиям автомобильной подвески», это наиболее распространенная система передней подвески в автомобилях европейского происхождения. Это очень простая и эффективная конструкция, в которой используется пружина типа стойки и амортизатор, которые работают как команда, которая будет вращаться на шаровом шарнире на одном нижнем рычаге. ^[4] Эта система использовалась в серии BMW E21, которая является первым поколением 3 серии от 1976-1983, и эта система до сих пор используется на автомобилях. Одна из проблем с этой системой заключается в том, что когда пружина или верхняя пластина изнашиваются, водитель автомобиля с этой системой может издавать громкий «стук», похожий на шум при полном запирании, когда пружина возвращается на место. Люди часто могут спутать это со стуком в ШРУСе. ^{[ ссылка (источник) необходима ]}

Поперечная листовая рессора

Chevrolet Corvette известен тем, что использует заднюю поперечную рессорную конструкцию. Эта система использует две системы для работы как одна. В нем используется двойной поперечный рычаг, который поддерживается листовой пружиной, а не более распространенной цилиндрической пружиной. Листовая пружина не используется, так как они обычно использовались раньше. На современных машинах это большая редкость. В прошлом он более широко использовался во многих Triumphs. Triumph Herald, Vitesse, Spitfire и GT6 использовали заднюю поперечную листовую рессору, а также редкий шведский спортивный автомобиль, выпущенный в 1919 году.90-е под названием JC Indigo. ^[5]

См. также

• Демпфер
• Подвеска на поперечных рычагах
• гидроупругий подвес
• Спиральная пружина
• листовая рессора
• Ведущая ось

Каталожные номера

1. ↑ http://www. carbibles.com/suspension_bible.html
2. ↑ (Лонгхерст1)
3. ↑ http://www.Dictionary.com
4. ↑ (Лонгхёрст)
5. ↑ (Лонгхёрст)

Внешние ссылки

На этой странице используется некоторый контент из Википедии . Оригинальная статья была на независимой подвеске. Список авторов можно увидеть на странице истории . Как и в случае с Tractor & Construction Plant Wiki, текст Википедии доступен по лицензии Creative Commons по лицензии Attribution и/или GNU Free Documentation License. Пожалуйста, проверьте историю страниц, чтобы узнать, когда исходная статья была скопирована в Wikia.

Контент сообщества доступен по лицензии CC-BY-SA, если не указано иное.

Что такое независимая подвеска?

4 июля 2022 г. 12 февраля 2022 г. от Vroomouk

В этой небольшой статье мы обсудим независимую подвеску, ее конструктивные особенности, преимущества и области применения.

Что такое независимая подвеска?

Независимая подвеска — это подвеска, в которой вертикальное движение левого/правого колеса не влияет на вертикальное движение колеса противоположной стороны. В отличие от зависимой подвески, здесь нет сплошной конструкции, непосредственно соединяющей левое и правое колеса.

Типы матрасов — объяснение

Пожалуйста, включите JavaScript

Типы матрасов — объяснение

В чем разница между независимой и зависимой подвеской?

Чтобы понять концепцию независимой подвески, необходимо знать, что такое зависимая подвеска. В самых ранних формах четырехколесных транспортных средств передние и задние колеса были соединены передней осью и задней осью соответственно. Ось представляла собой сплошную балку, к каждому концу которой были прикреплены поворотные кулаки, в случае передней подвески. В случае задней оси ось состояла из 2 труб, соединенных в центре с дифференциалом. Самая ранняя форма подвески для передней и задней осей была рессорной. Поскольку левое и правое колеса были жестко связаны, вертикальное движение левого и правого колес всегда было сопряжено. Другими словами, когда левое колесо поднималось вверх по кочке, оно толкало правое колесо вниз.

Большинство современных автомобилей имеют стабилизатор поперечной устойчивости в передней и задней подвеске. Хотя стабилизатор поперечной устойчивости соединяет левое и правое боковые колеса, он не делает одно колесо зависимым от другого. Скорее, стабилизатор поперечной устойчивости заставляет движение одного колеса влиять только на скорость (жесткость) колеса другой боковой подвески.

История независимой подвески

Истоки независимой подвески восходят к Lancia Lambda 1922

Преимущества независимой подвески

• Независимая подвеска обычно используется там, где первостепенное значение имеют ходовые качества и управляемость автомобиля
• Благодаря меньшей неподрессоренной массе и способности каждого колеса повторять неровности дороги без влияния другого колеса на транспортном средстве плавность хода и управляемость значительно улучшаются при независимой подвеске.
• В условиях бездорожья, когда важно сочленение колес, независимая подвеска будет полезна, чтобы обеспечить контакт всех 4 шин с любым заданным неровным участком

Недостатки независимой подвески

• Разработка новой независимой подвески потребует сравнительно больших инженерных усилий и затрат по сравнению с установкой с балкой оси или с жесткой ведущей осью.
• Из-за большого количества деталей и сложности независимая подвеска также может привести к увеличению производственных затрат.
• Количество деталей и различных типов соединений, задействованных в системе независимой подвески, увеличивает количество проблем с техническим обслуживанием и связанные с этим расходы.

Какие существуют типы независимой подвески?

Различные типы независимой подвески:

• Двойная подвеска с двойной пожеланием
• Суспензия Multi Link
• Macpherson Strut
• Transverse Leafs-Spring
• Торс-приостановка

Торсионная приостановка

Торсионосит

Торсионосит

. вероятно, более распространенный тип независимой подвески. Он состоит из двух поперечных рычагов и поворотного кулака или держателя колеса. Поперечные рычаги крепятся к шасси/кузову на двух опорах каждая, которые обычно представляют собой гибкие цилиндрические резиновые втулки на одном конце. На другом конце поперечные рычаги прикреплены к поворотному кулаку через один шаровой шарнир каждый.

Многорычажная подвеска

Многорычажная подвеска представлена ​​в основном в двух различных формах. Что касается передней подвески, то многорычажная подвеска похожа на двухрычажную, за исключением того, что вместо одного верхнего и одного нижнего поперечных рычагов используются два верхних и два нижних рычага.

В задней подвеске многорычажная подвеска может быть трех- или четырехрычажной в зависимости от компоновки. В 5-звенной компоновке рычагами управления будут верхний рычаг управления, нижний рычаг управления, рычаг управления схождением, продольный рычаг. Рычаги управления обычно крепятся через резиновые втулки на концах.

Подвеска со стойками MacPherson

Поскольку автомобилей эконом-класса больше всего, и почти каждый автомобиль эконом-класса имеет по крайней мере переднюю подвеску со стойками MacPherson, подвеску со стойками MacPherson можно считать наиболее распространенным типом автомобильной подвески в мире.

Стойки MacPherson стали более популярными в автомобилях с передним приводом, в основном в эконом-сегменте, из-за удобства и пространства, предлагаемых стойками MacPhsersone. Это не помешало автомобилям с задним приводом использовать переднюю подвеску MacPherson. Одним из ярких примеров является Porsche 9.11, модели BMW 1, 2 и 3 серии M и Mustang GT350.

Поперечная листовая рессора

В поперечной листовой подвеске листовая рессора установлена ​​поперечно и зажата посередине, оставляя два свободных конца, которые могут изгибаться при движении колеса. В задней подвеске Корвета поперечное расположение имело и поперечный рычаг.

Подвеска с поперечными рессорами в наши дни довольно редко встречается на автомобилях. Это было более распространено в Триумфах, Геральдах и Фиатах еще в 1960-е годы. Его можно найти на передней подвеске Utility Van Iveco Daily, продаваемого в Европе.

Подвеска с торсионной балкой

Подвеска с торсионной балкой использует сопротивление скручиванию стержня и преобразует его в вертикальное движение подвески. Один конец торсиона прикреплен к шасси, а другой конец прикреплен к нижнему шарниру поперечного рычага.

Некоторыми хорошо известными и продаваемыми автомобилями с торсионной передней подвеской являются Volkswagen Beetle (до 1966), ранние (1940-е годы) прототипы автомобилей Porsche Racing и полноприводные грузовики GM Light-duty, такие как GMC Sierra, Chevy Silverado

Заключение

В этой краткой статье мы обсудили независимую подвеску, ее конструктивные особенности, преимущества и области применения.

Ваши отзывы помогают нам улучшить качество этих статей.

Четырехсторонняя независимая подвеска повышает производительность пожарной техники

От постепенных улучшений до инновационных пределов конструкции пожарных машин находятся в постоянном развитии, и системы подвески, несомненно, являются важнейшей областью внимания.

Системы подвески играют важную роль не только в общих характеристиках и сроке службы вашего автомобиля, но и в безопасности и комфорте его водителей. Кроме того, превосходные характеристики подвески могут защитить спасательное оборудование, используемое пожарными каждый день.

Однако выбор типа системы подвески, которая лучше всего подходит для отдельного отдела, во многом зависит от типа обслуживания, которое планируется для автомобиля. При оценке типов подвески необходимо учитывать ряд соображений, таких как тип устройства и планируемое использование, бюджет, грузоподъемность и многое другое.

Ниже мы рассмотрим независимые системы подвески и обсудим четыре способа, которыми эти системы помогают повысить производительность оборудования.

Независимые системы подвески для нестандартных шасси пожарных машин

Независимая подвеска — это любая система подвески, которая позволяет каждому колесу на одной оси двигаться вертикально независимо других. Это отличается от других систем с подвеской, в которых колеса соединены сплошной балкой или корпусом оси, обычно называемой прямой осью.

В Соединенных Штатах примерно от 60 до 70 процентов всех основных пожарных машин построены с нестандартным шасси, которое спроектировано, спроектировано и изготовлено для удовлетворения конкретных потребностей пожарной части. Нестандартные шасси чаще всего лучше управляются, управляются, останавливаются и настраиваются на месте происшествия, потому что они разработаны с учетом конкретных географических элементов и сервисных приложений.

Как часть индивидуальной конструкции шасси, система подвески является основным компонентом и рассматривается пожарными подразделениями. Потребности отдела и применение автомобиля могут сильно диктовать конструкцию и тип используемой подвески, но нет никаких сомнений в том, что независимые системы подвески обеспечивают превосходные характеристики.

В середине 1990-х Oshkosh Corporation, материнская компания Pierce Manufacturing, разработала независимую систему подвески TAK-4 ^® , используемую в военных, тяжелых и аварийных транспортных средствах.

В 2001 году компания Pierce представила систему независимой передней подвески (IFS) TAK-4 ^® на изготовленном по индивидуальному заказу шасси Pierce, чтобы обеспечить лучшее ощущение дороги, контроль и более плавную езду по любому типу поверхности.

Компания Pierce теперь также предлагает независимую заднюю подвеску TAK-4™ (IRS), которая применяет к задней подвеске такие же проверенные военными характеристики.

Для максимальной маневренности Pierce предлагает TAK-4 T3, который сочетает в себе преимущества TAK-4 IRS с механической системой управления задними колесами.

Вот сравнение систем подвески Pierce TAK-4:

	Независимая передняя подвеска ТАК-4 ( IFS )	Независимая задняя подвеска ТАК-4 ( IRS )	TAK-4 T3 IRS с технологией тугого точения
Специальное шасси	Arrow XT™, Enforcer™, Impel ® , Quantum ® , Velocity ®	Arrow XT, Enforcer, Impel, Velocity	Arrow XT, Enforcer, Impel, Velocity
Номинальные нагрузки	18 000–24 000 фунтов	24 000–52 000 фунтов	24 000–52 000 фунтов
Уголок скобы	До 45°	Н/Д	До 9°
Ход колеса	До 10 дюймов	До 14 дюймов	До 14 дюймов
Двойной рулевой механизм	Стандартный	Н/Д	Стандартный
Пружинная подвеска Тип	Торсион	Катушка	Катушка

Упрощенное техническое обслуживание

Конструкция TAK-4 не только повышает производительность самосвала, но и снижает износ вашего оборудования и упрощает процесс технического обслуживания. На передней оси нет U-образных болтов, не требуется регулировка угла поворота колеса и нет необходимости смазывать усиленные шаровые шарниры. Ваша установка проводит меньше времени в магазине и больше времени на улице.

Обязательные периодические проверки

Обладая обширной сервисной сетью, компания Pierce предоставляет вам обученных сертифицированных технических специалистов для выполнения планового технического обслуживания и осмотров, которые обеспечивают максимальную работоспособность вашего автомобиля.

1. Качество езды и контроль

По сравнению со стандартной листовой подвеской независимая подвеска обеспечивает выдающееся качество езды и управляемость автомобиля. Некоторые системы предлагают ход подвески до 16 дюймов, более мягкую скорость вращения колес, прочную конструкцию и независимое движение колес, что позволяет шинам оставаться на ходу для улучшения общей управляемости и производительности. Независимые системы подвески обеспечивают в два-два с половиной раза больший ход колес по сравнению с пружинными системами. Превосходное качество езды снижает нагрузку не только на пассажиров, но и на оборудование, компоненты и автомобиль.

2. Маневренность

Повышенная маневренность, радиус поворота и разворот из полосы в полосу — другие преимущества независимых систем подвески. В частности, независимая система подвески TAK-4 от Pierce обеспечивает пожарным машинам самый узкий радиус поворота, который можно безопасно и эффективно маневрировать в стратегических точках при реагировании на пожар с рулевым управлением спереди и сзади машины. Максимальный угол поворота передних колес составляет 45 градусов, а пропорциональные углы поворота задних колес обеспечивают максимальную маневренность и мобильность при использовании механической системы рулевого управления задними колесами.

3. Рулевое управление и торможение

В системах с прямой подвеской оси, когда одно колесо сталкивается с препятствием, наклоняется вся ось. Это приведет к наклону противоположного колеса внутрь или наружу, препятствуя максимальному соприкосновению шины с землей. Эффект может вызвать дисбаланс и снижение управляемости, в результате чего большегрузные автомобили будут менее чувствительными в поворотах или сценариях торможения.

Независимая подвеска TAK-4 позволяет использовать передние тормоза большего размера, что позволяет быстрее переносить вес на передние колеса. Меньшая скорость колес, ставшая возможной благодаря торсионной балке, выравнивает дорогу лучше, чем любая установка с прямой осью, потому что колесам разрешено быть на 9 метров меньше.0011

руда чувствительна и независима от дорожного покрытия. Это не только увеличивает производительность, но и снижает износ оборудования, снижает затраты на техническое обслуживание и ремонт тормозов. Фактически, система сокращает тормозной путь на 23 процента, имеет угол сужения 45 градусов и улучшает качество езды на 340 процентов (по данным тестирования акселерометра).

4. Грузоподъемность

Интеграция переднего моста с более высокими характеристиками обеспечивает большую грузоподъемность, что позволяет пожарным добавлять дополнительные функции и оборудование к пожарным машинам. Это может включать переднее всасывание или кондиционирование воздуха, которые не превышают ограничений по полной массе автомобиля. Благодаря независимой системе подвески TAK-4 от Pierce максимальная нагрузка на переднюю ось составляет 24 000 фунтов с шинами 425/65R22,5.

При выборе систем подвески пожарной техники особое внимание следует уделить оптимизации безопасности, устойчивости, маневренности, плавности хода, грузоподъемности, упрощению технического обслуживания и т. д. Достижения в области независимых систем подвески предоставили пожарным службам множество преимуществ по сравнению с другими системами подвески. Превосходное качество езды, улучшенные рабочие характеристики и дополнительная уверенность в том, что водитель контролирует автомобиль, — все это беспрецедентные качества, которые продолжают развиваться с развитием дизайна и технологий.

Хотите узнать больше о системах подвески пожарных машин, которые обеспечивают высокую производительность, значительно более плавный ход и выдающуюся управляемость?

Получите удовольствие от поездки для себя, своей команды и своего оборудования, связавшись с опытным представителем Pierce Manufacturing.

Посмотреть все записи в блогеПодписаться »

Да, я хочу стать гуру Пирса!

---

Размещено: 9 марта 2021 г., 8:28:00 Пирс Мфг.

Темы: Товары, Техническое обслуживание, Приказы по аппарату, Пожарная промышленность

---

О компании Pierce Manufacturing
Компания Pierce Manufacturing Inc., входящая в состав Oshkosh Corporation [NYSE: OSK], является ведущим североамериканским производителем нестандартных пожарных устройств. Продукция включает нестандартные и коммерческие насосы, антенны, спасательные грузовики, грузовики для дикой природы, мини-насосы, эллиптические автоцистерны и аппаратуру национальной безопасности. Кроме того, Pierce разрабатывает собственные пенные системы и стала первой компанией, внедрившей фронтальные подушки безопасности и систему защиты от бокового опрокидывания для пожарной техники. Чтобы узнать больше о компании Pierce, посетите сайт www.piercemfg.com.

О корпорации Oshkosh

В Oshkosh (NYSE: OSK) мы производим инновационное оборудование для критически важных задач, чтобы помочь героям повседневной жизни продвигать сообщества по всему миру. Штаб-квартира Oshkosh Corporation со штаб-квартирой в Висконсине насчитывает более 14 000 сотрудников по всему миру, и все они объединены общей целью: изменить жизнь людей к лучшему. Продукцию Oshkosh можно найти более чем в 150 странах под брендами JLG®, Pierce®, Oshkosh® Defense, McNeilus®, IMT®, Jerr-Dan®, Frontline™, Oshkosh® Airport Products, London™ и Pratt Miller. Для получения дополнительной информации посетите сайт oshkoshcorp.com.

®, ™ Все торговые марки, упомянутые в данном пресс-релизе, являются торговыми марками корпорации Oshkosh или ее дочерних компаний.

Заявления прогнозного характера

Данный пресс-релиз содержит заявления, которые Компания считает «заявлениями прогнозного характера» по смыслу Закона о реформе судебных разбирательств по частным ценным бумагам от 1995 года. Все заявления, кроме заявлений об исторических фактах, в том числе: без ограничений, заявления относительно будущего финансового положения Компании, бизнес-стратегии, целей, прогнозируемых продаж, затрат, прибыли, капитальных затрат, уровней долга и денежных потоков, а также планов и целей руководства в отношении будущих операций являются прогнозными заявлениями. При использовании в данном пресс-релизе таких слов, как «может», «будет», «ожидать», «намереваться», «оценивать», «предвидеть», «полагать», «следует», «проектировать» или «планировать» или ее отрицательные стороны, ее варианты или подобная терминология, как правило, предназначены для обозначения прогнозных заявлений. Эти прогнозные заявления не являются гарантией будущих результатов и подвержены рискам, неопределенностям, допущениям и другим факторам, некоторые из которых находятся вне контроля Компании, что может привести к тому, что фактические результаты будут существенно отличаться от тех, которые выражены или подразумеваются в таких прогнозах. смотря заявления. Эти факторы включают общее воздействие COVID-19пандемия на деятельность Общества, результаты деятельности и финансовое состояние; продолжительность и серьезность пандемии COVID-19; действия, которые могут быть предприняты государственными органами и другими сторонами для устранения или иного смягчения последствий пандемии COVID-19; негативное влияние пандемии COVID-19 на мировую экономику и клиентов, поставщиков и сотрудников Компании; и циклический характер рынков оборудования доступа, коммерческого и пожарного и аварийного оборудования Компании, на которые особенно влияет сила экономики США и Европы и сезоны строительных работ.

# # #

Независимая система передней подвески (автомобильная)

22.12.

Независимая система передней подвески

Для устранения недостатков, связанных с подвеской на жесткой балке, используется независимая передняя подвеска (IFS). Термин «независимая подвеска» описывает любую систему, соединяющую колеса с рамой, в которой движение одного колеса не влияет на другое колесо. Преимущества и недостатки использования независимой передней подвески для легковых автомобилей и легких фургонов включают следующее:
Преимущества.
(a) Центробежная сила создается в подрессоренных кузовах транспортных средств, когда на поворотах образуется пара кренов, которая наклоняет или скатывает кузов наружу. С креном кузова сталкивается пара сопротивления, создаваемая произведением сил реакции пружин и эффективного расстояния между ними. Следовательно, необходимая реактивная жесткость пружины для сопротивления паре валков увеличивается или уменьшается по мере уменьшения или увеличения эффективного расстояния между пружинами соответственно. На самом деле угол крена обратно пропорционален квадрату эффективной ширины основания пружины.
В случае неразрезного моста наибольшее расстояние между рессорами зависит от ширины шасси, на которое опираются прикрепленные скобы. А вот с независимой подвеской на поперечных рычагах эффективное расстояние между рессорами равно колее колес автомобиля. Таким образом, по сравнению с осевой балкой, с независимой подвеской можно использовать относительно более мягкие пружины, не влияющие на крены кузова. Мягкие пружины реагируют и отклоняются при наименьшей деформации дороги, не передавая удары на кузов автомобиля и пассажиров, и, следовательно, обеспечивают лучший комфорт при езде.
(6) Поскольку энергия упругой деформации, накопленная в винтовой или торсионной рессоре, больше, чем в полуэллиптической многолистовой рессоре для данного веса пружины, более легкие пружины могут использоваться с независимой подвеской на поперечных рычагах. В случае независимой подвески на поперечных рычагах пружина требуется только для поддержки вертикальных нагрузок и поглощения ударов, поскольку только рычажный механизм подвески воспринимает движущие, тормозные и боковые силы. Когда поперечный рычаг шарнирно закреплен на конструкции подрамника, неподрессоренный поворотный шарнир поворотного кулака следует дугам относительно подрессоренной конструкции кузова, когда подвеска подпрыгивает. Эти дуги создают точную и предсказуемую траекторию движения колеса в вертикальной плоскости, что необходимо для стабильной геометрии рулевого управления.
(c) Поскольку независимая подвеска имеет меньшую неподрессоренную массу, опорные катки повторяют контур неровностей дороги вплоть до более высоких скоростей, чем при тяжелой жесткой осе-балочной подвеске. Как следствие, независимая подвеска снижает истирание и износ шин.
(d) Стабилизатор поперечной устойчивости, если он используется в сочетании с независимой подвеской, обеспечивает необходимую жесткость, противодействующую крену кузова при прохождении поворотов, и, следовательно, для нормальных вертикальных нагрузок можно использовать более мягкие пружины.
(e) Если используется отдельная или независимая подвеска для каждой стороны автомобиля, любое взаимодействие между противоположными опорными колесами уменьшается, так что снижается вероятность раскачивания колес из-за вибрационного резонанса.
(/) Конструкция двигателя и шасси может быть опущена, а также центр автомобиля, так что
двигатель можно сдвинуть вперед, чтобы обеспечить больше места для пассажиров. (g) Независимая подвеска обычно снижает центр крена, поэтому кузов кренится до того, как колеса отрываются от дороги, предупреждая водителя.
Недостатки.
(a) Развал колес с креном кузова снижает мощность.
(b) Наблюдается небольшое изменение колеи колеса, вызывающее истирание шины при подпрыгивании одного колеса.
(c) Требуется более жесткое шасси или подрамник.
(d) Необходима более сложная подвеска, рулевые тяги и шарниры, так что подвеска становится дороже и имеет тенденцию к большему износу.
(e) Последствия несбалансированного колеса в сборе легче передаются на рулевое колесо и также более выражены.
(f) Выравнивание геометрии рулевого управления более важно и требует более частого внимания. 22.12.1. Типы передней независимой подвески

Подвеска с двойным поперечным рычагом.

На рис. 22.57 показаны основные детали этой подвески. В этой системе два звена, обычно параллельные в нормальном положении при движении, имеют форму поперечного рычага, чтобы обеспечить продольную жесткость и противостоять тормозному моменту. Каждый поперечный рычаг использует три подшипника, два внутренних подшипника, соединяющихся с рамой, и один внешний, прикрепленный к короткому поперечному рычагу, а верхний конец — к точке на раме чуть выше верхнего поперечного рычага. Вес автомобиля и полезная нагрузка передаются от подрессоренного кузова и поперечины к верхней части винтовой пружины. Внутри винтовой пружины установлен демпфер, прикрепленный резиновыми втулками к нижней стороне неподвижной поперечины и к нижнему поперечному рычагу. Боковой тяге, если таковая имеется, противодействует жесткость поперечных рычагов, шарнирных соединений и шарниров.
Передняя часть автомобиля «едет» к земле при торможении, потому что точки поворота нижних поперечных рычагов рычажной системы обычно устанавливаются параллельно дороге. Чтобы свести к минимуму эту проблему, используется геометрия, препятствующая пикированию, в которой задняя точка поворота нижнего поперечного рычага расположена выше, чем передняя точка поворота. При задействовании передних тормозов тормозной момент на наклонном поперечном рычаге создает вертикальную силу, которая уравновешивает дополнительную нагрузку, передаваемую от задних колес к передним.

Рис. 22.57. Поперечная подвеска на двойных поперечных рычагах.
При прохождении поворота кузов автомобиля кренится, а оба колеса отклоняются от окружности поворота, что приводит к небольшому крену развала (рис. 22.58A). Во время движения прямо, если одно из колес наезжает на неровность или выбоину на дороге, только отдельные рычаги подвески моментально отклоняются вверх или вниз без изменения средней высоты подрессоренного кузова (рис. 22.58В). . Как следствие, это обеспечивает полностью независимую подвеску для каждого колеса, так что реактивные колебания не передаются с одной стороны на другую.

Рис. 22.58. Влияние крена кузова и неровностей дорожного покрытия на поперечную подвеску на двойных поперечных рычагах. A. Оба колеса наклоняются наружу B. Кузов остается в вертикальном положении, когда корпус колеса катится. попадает в выбоину и наклоняется внутрь.

Неравноправная подвеска с постоянной колеей и двойным поперечным поперечным рычагом.

В этой компоновке поворотный кулак соединен с рамой двумя звеньями. Полуприцепная тяга противостоит продольным динамическим нагрузкам и тормозному моменту. Пружина может быть размещена над держателем верхней оси. На внутренних концах поперечного рычага установлены резиновые или пластиковые (PTFE) втулки. Обычно шаровой шарнир располагается на внешнем конце, чтобы поворотная цапфа могла поворачиваться. Винтовые пружины устанавливаются в показанном положении или над верхним поперечным рычагом.

Рис. 22.59. Содержимо-гусеничная неравнополочная подвеска на двойных поперечных рычагах. А. Поперечные равнодлинные. Б. Поперечные неравнодлинные.
Рычаги равной длины (рис. 22.59А) используются в ранних конструкциях; как следствие, изменение колеи вызвало значительный износ шин. Чтобы свести к минимуму это, установлены поперечные рычаги разной длины (рис. 22.59В), причем более длинный внизу; однако теперь производятся изменения угла развала. Установив верхний поперечный рычаг немного позади нижнего, можно получить постоянный угол кастера. Ось поперечного рычага иногда наклонена назад, чтобы получить максимальную длину поперечного рычага без ограничения пространства двигателя.

Либо поршневой демпфер используется для крепления внутренних подшипников верхнего поперечного рычага, либо телескопический демпфер устанавливается в центре винтовой пружины. При использовании торсионной пружины
большое перемещение телескопического амортизатора достигается за счет установки амортизатора по диагонали. В этой компоновке нижний конец соединяется с внешним концом нижнего звена или торсион соединяется с внутренними концами нижнего звена.

Подвеска Макферсон.

В этом типе подвески (рис. 22.60) длинная телескопическая труба, включающая в себя демпфер, шарнирно закреплена на верхнем конце и жестко соединена с поворотной цапфой на нижнем конце. Единая поперечная тяга, прикрепленная к раме резиновыми втулками и соединенная с цапфой шаровым шарниром, обеспечивает управление гусеницей. Винтовая пружина установлена ​​между неподвижным и плавающим элементами подвески. Стабилизатор поперечной устойчивости соединяет обе нижние тяги передней подвески, а также обеспечивает необходимую продольную жесткость. Шаровой шарнир в нижней части служит шарниром для рулевой стойки и поворотной цапфы в горизонтальной плоскости. Этот шарнир также служит шарниром подвески для относительного перемещения между рычагом управления гусеницей и поворотным кулаком в вертикальной плоскости.
Как и в некоторых других системах подвески, кастор, развал и наклон оси поворота задаются во время производства и не могут быть изменены. Наклон оси поворота представляет собой угол, образованный между вертикалью и линией, проведенной от центра упорного подшипника стойки к центру шарового шарнира, соединяющего стойку с рычагом управления гусеницей. Стойка устанавливается на меньший угол, чем угол наклона оси поворота, для обеспечения клиренса шин.
Верхом стойки по направлению к центру автомобиля можно получить отрицательное смещение (отрицательный радиус скольжения) для рулевого управления. Когда винтовая пружина почти полностью сжата, отбойник, установленный в верхней части штока поршня, служит для придания жесткости пружинам подвески. Треугольный рычаг управления гусеницей поглощает реактивную тягу при движении и торможении.
Во время поворота кузов кренится, а внутренние внешние колеса наклоняются соответственно наружу и внутрь в зависимости от начального углового положения поперечного рычага управления гусеницей. Следовательно, оба колеса производят развал-вал (рис. 22.61А). Подвеска каждого колеса полностью независима от другой стороны, благодаря чему на подвешенный кузов не влияют малые прогибы колес при движении автомобиля (рис. 22.61Б).

Рис. 22.60. Подвеска МакФерсон на ножных стойках.

Рис. 22.61. Влияние крена кузова и неровностей дорожного покрытия на подвеску MacPherson. A. Колеса наклонены к центру B. Колесо попадает в выбоину и наклоняется внутрь во время крена кузова. и тело остается в вертикальном положении.

Короткий поворотный рычаг.

Это самый простой тип независимой подвески. При этом используется только один поперечный рычаг, известный как поперечный рычаг, который жестко удерживается на цапфе колеса через шкворень рулевого шарнира при повороте на подрамнике кузова. Вилки с поперечным рычагом широко разнесены в точках поворота, чтобы поглощать любой крутящий момент и реактивный тормозной момент исключительно за счет качающегося рычага. Пружина, установленная между конструкцией кузова и маятником, поддерживает только вес автомобиля. Поворотный рычаг и опорные точки опоры подрамника полностью поглощают боковые силы и реакции.
Кузов кренится, когда автомобиль движется по криволинейной дорожке, так что оба колеса наклоняются внутрь к центру круговой траектории (рис. 22.62А), создавая развал-крен. Когда одно колесо следует за провалом или препятствием, связанное с этим отклонение ограничивается только одной стороной автомобиля, а пружина сжимается без существенного изменения высоты кузова (рис. 22.62В). С этой подвеской малейший поворот рычага значительно меняет положение колеса относительно земли. __ _

Рис. 22.62. Короткая качающаяся рука. A. Оба колеса наклоняются внутрь во время крена кузова.
B. Колесо входит в выбоины и наклоняется наружу, а кузов остается в вертикальном положении.

Торсионная двухрычажная подвеска.

Альтернативный вариант поперечно-двухрычажной подвески содержит торсионную пружину вместо винтовой цилиндрической пружины, что обеспечивает упругое сопротивление изменению вертикальной нагрузки подвески (рис. 22.63А). Торсион расположен параллельно лонжеронам подрамника с каждой стороны автомобиля. Один конец торсиона соединен шлицами с реактивным рычагом, прикрепленным болтами к нижней части корпуса, а другой конец соединен шлицами с нижним рычагом подвески, поддерживаемым шарниром с проушиной.
При отклонении подвески нижний рычаг подвески поворачивается и закручивает торсион, которому противодействует жестко удерживаемый реактивный рычаг на дальнем конце стержня. Верхний рычаг подвески завершает геометрию с четырехзвенной цепью, благодаря чему результирующее вертикальное движение поворотного кулака всегда удерживает оба передних опорных колеса примерно перпендикулярно земле. В некоторых системах шарнир верхнего рычага подвески является частью демпферного узла рычажного типа, в других между подрамником и нижним рычагом подвески устанавливается отдельный телескопический демпфер.
Узел шарнира с проушиной позволяет нижнему рычагу подвески поворачиваться, а также передает упругость торсиона подвеске (рис. 22.63B). Нижний шарнир подвески имеет цельный корпус с круглым отверстием и шпильку, прикрепленную болтами к подрамнику. Шлицевой болт с проушиной расположен в центре втулки с втулкой, которая запрессована в корпус. Когда нижний рычаг подвески частично вращается, деформация резины при кручении принимает на себя все угловое движение, так что предотвращается фрикционное скольжение между рым-болтом и внутренней втулкой втулки.

Рис. 22.63. Торсионная двухрычажная подвеска.
Статическое и динамическое упругое сопротивление передается концевыми шлицами торсиона, расположенными в том же внутреннем шлицевом отверстии в нижнем рычаге подвески, что и в шлицевом рым-болте. Следовательно, торсион действует только как пружина и не поворачивает нижний рычаг подвески. Тяга поддерживает нижний рычаг подвески, а также предотвращает горизонтальное скручивание этого рычага при разгоне и торможении автомобиля.
Высоту отделки автомобиля можно изменить, ввинчивая или вывинчивая регулировочные болты реактивного рычага торсиона. Крен кузова и удар или прогиб подвески вызывают наклон колеса, аналогичный показанному на рис. 22.58. Общая простота и компактность подвески с торсионной пружиной довольно проста и компактна, поэтому ее выбирают для автомобильных приложений.

Преимущества и недостатки независимой передней подвески

Скорее всего, в вашем автомобиле установлена ​​независимая система передней подвески. Что это за система, и каковы ее плюсы и минусы? Эта статья WheelZine ответит на такие вопросы.

Знаете ли вы?

Наиболее широко используемой системой передней подвески, особенно в европейских автомобилях, является стойка Макферсона, разработанная Эрлом С. Макферсоном из General Motors еще в 1947 году. Задумайтесь — какой смысл иметь машину с сотнями лошадей и тысячами литров под капотом, если вы не можете ею управлять. Кроме того, если ваша машина не способна выдерживать неровности дороги, никто не захочет на ней ездить. Поэтому очень важно, чтобы в вашем автомобиле была установлена ​​правильная система подвески.

В настоящее время независимая передняя подвеска стала популярной во многих типах транспортных средств. Она в целом заменила старую жесткую подвеску оси, которая в настоящее время находит лишь ограниченное и специфическое применение. В следующих строках мы сначала выясним, что означает независимая система подвески, а затем обсудим преимущества и недостатки независимой системы передней подвески.

Что такое независимая подвеска?

Система независимой подвески — это установка подвески, в которой каждое колесо на оси может свободно перемещаться (независимо от другого). Это отличается от работы системы жесткой подвески оси, в которой движение одного колеса зависит от движения другого колеса на оси.

В основном существует три различных типа конфигураций независимой подвески: независимая передняя подвеска, независимая задняя подвеска и полностью независимая система, в которой все четыре колеса имеют независимые движения. В большинстве современных автомобилей используется независимая передняя подвеска.

Преимущества независимой передней подвески

✔ Лучшая управляемость и прохождение поворотов

При прохождении поворотов в подрессоренных автомобилях создается центробежная сила. Это приводит к образованию пары кренов, которая наклоняет кузов автомобиля наружу. Этому крену кузова противодействует пара сопротивления, создаваемая пружинами подвески. Величина этой пары сопротивления определяется произведением сил реакции пружины на эффективное расстояние между ними.

В системе подвески балочного типа максимальное расстояние между пружинами зависит от ширины шасси, к которому крепятся поддерживающие скобы. Однако в случае независимой подвески, в которой используется поперечный рычаг, эффективное расстояние равно колее колес транспортного средства, которая обычно больше ширины шасси. Это позволяет использовать более мягкие пружины, не влияя на крен кузова. Мягкие пружины реагируют даже на незначительные деформации дороги, смягчая удары, что улучшает ходовые качества автомобиля.

✔ Улучшенная устойчивость и управляемость

В жесткой подвеске, поскольку обе пружины взаимосвязаны, когда одно колесо качается или подпрыгивает, наклоняется вся ось. Это заставляет противоположное колесо наклоняться внутрь или наружу, не позволяя ему продолжать катиться по прямой. Этот эффект называется «ударным рулевым управлением», и он может вызвать дисбаланс и снизить управляемость. Кроме того, жесткие оси также менее чувствительны при прохождении поворотов, особенно в тяжелых транспортных средствах, что приводит к нестабильности, вызванной силами, передаваемыми от колеса к колесу через ось. Обе эти проблемы решает конструкция независимой передней подвески (IFS), поскольку она дает свободу каждому колесу на одной оси, позволяя им независимо реагировать на дорожное покрытие.

✔ Подробнее Комфорт при езде

Комфорт при езде — это мера того, насколько приятно управлять автомобилем. Это совокупность множества различных факторов, в том числе уровня вибрации, шума, плавности руля и т. д. Но самое главное, она зависит от того, в какой степени неровности дорожного покрытия передаются на кузов автомобиля, а, следовательно, к пассажирам. В отличие от жесткой подвески оси, независимая система подвески способна хорошо работать по большинству из этих параметров благодаря отсоединению переднего колеса. Это создает изоляцию между подвеской и шасси, тем самым улучшая общую устойчивость автомобиля.

✔ Меньший вес

Жесткая подвеска оси представляет собой прочную конструкцию, которая известна своей простотой и высокой прочностью. Однако его прочность достигается за счет большего размера и большей массы. Для более тяжелых транспортных средств круизного типа 1940-х годов конструкция с жесткой осью была идеальным выбором, и она до сих пор находит применение в больших транспортных средствах, таких как грузовики. Однако сегодня это уже непрактично в небольших и легких транспортных средствах, в которых система IFS способна обеспечить большую устойчивость, маневренность и отзывчивость.

Недостатки независимой передней подвески

✘ Сложная конструкция

В независимой передней подвеске, поскольку движение каждого колеса на оси осуществляется независимо от движения другого колеса на оси, правильная геометрия и центровка рулевого колеса становятся важной частью дизайн. Это значительно усложняет процесс проектирования по сравнению с жесткой подвеской оси.
