Что такое ШРУС, почему он ломается и как его проверить?

Ты – туда, я – сюда​

Нет совершенства в этом мире, и автомобиль – не исключение. Он никогда не ездит по абсолютно ровной дороге по абсолютно прямой линии. При поворотах разницу в угловых скоростях внешнего и внутреннего по отношению к центру кривой колёс призван компенсировать дифференциал. С его помощью одно колесо может крутиться быстрее или медленнее второго колеса на одной оси. Но этого недостаточно.

На переднеприводном автомобиле ведущие колёса не только поворачиваются, но и ходят относительно оси коробки передач в зависимости от рельефа дороги. С такой свистопляской дифференциал не справится – тут нужно обеспечить не только равномерную и непрерывную передачу момента на ведущее колесо, но и сделать этот момент независимым от угла поворота колёс и рельефа местности. А для этого нужны дополнительные степени свободы.

Подробно рассказывать историю разработки ШРУСа не буду, но путь его был не всегда лёгок и удачен. Были попытки собрать нечто похожее из двух сочленённых карданных валов, но получилась тяжёлая и громоздкая штука. Были кулачковые (они же сухариковые) шарниры и кулачково-дисковые. Впрочем, слово «были» не совсем уместно: такие шарниры есть и сейчас, но в легковых машинах их встретить почти невозможно. А вот в грузовых – вполне. Например, на Урале 4320 стоят кулачково-дисковые ШРУСы. Но вернёмся к легковушкам.

Наиболее популярная конструкция ШРУСа – это шариковые шарниры. Существует довольно много их видов (Bendix-Weiss с делительными канавками, Rzeppa с делительными рычажками и т. д.), но наиболее популярные сегодня – это Рцеппа-Лебро с непараллельными делительными канавками. Такие ШРУСы обычно стоят в качестве внешних – тех, что установлены ближе к ступице.

Всего на приводном валу два ШРУСа – внутренний и внешний. Внутренний соединяет коробку передач и вал, внешний – вал и ступицу. А вот в коробке чаще стоит ШРУС другого типа – трипод. Чем отличаются эти шарниры?

В шариковом ШРУСе есть несколько основных деталей: внешний корпус с канавками, обойма и сепаратор. Сепаратор удерживает на обойме стальные шарики, которые перекатываются между корпусом и обоймой. И именно они передают через обойму вращение полуоси (вала) на корпус ШРУСа. А тот в свою очередь имеет свою ось со шлицами, которые вставляются в ответную часть ступицы. И в итоге выходит, что как бы ни было вывернуто колесо, оно постоянно получает момент с привода.

Важно, что этот момент непрерывный. В случае, например, с сочленёнными карданами или триподами вывернутое в повороте колесо получало бы момент рывками, прерывисто. Понятно, что ехать на машине с такой особенностью было бы не очень приятно из-за толчков под нагрузкой в повороте и не очень безопасно из-за скачков в крутящем моменте на колесе (тяга была бы дискретной). При этом чем круче поворот, тем заметнее было бы биение.

Наконец, у шарикового ШРУСа есть ещё одно важное преимущество перед остальными: он работает при довольно большом угле поворота – до 70 градусов. Именно поэтому его ставят в качестве внешнего шарнира приводного вала: ступица отклоняется от оси приводного вала намного больше, чем вал от оси коробки передач. И как раз по этой же причине в качестве внутреннего ШРУСа обычно используют трипод, который теоретически надёжнее шарикового шарнира, но не способен работать при больших углах поворота. Его предел – это всего 18 градусов.

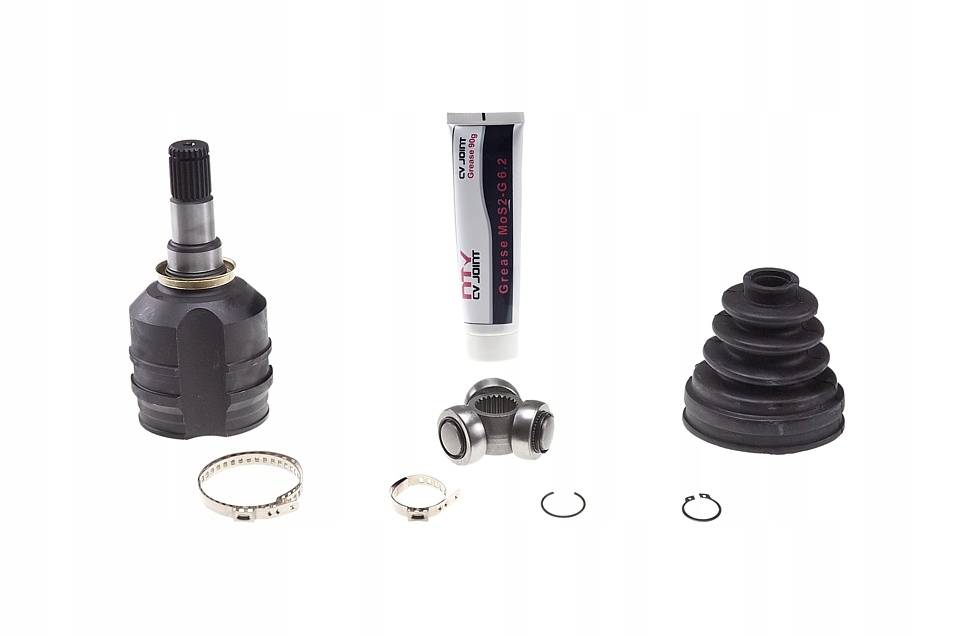

Устроен он по похожему принципу, что и шариковый шарнир, но с одним исключением: между обоймой и корпусом бегают три ролика (подшипника), а не шесть (обычно) шариков, как в шариковом ШРУСе.

У трипода есть одно очень важное преимущество: наличие небольшого свободного хода – осевого перемещения. Это очень важно, потому что без этого свободного хода привод вылетел бы из коробки на первой же яме. Дело в том, что при перемещении колеса изменяется общая длина привода от коробки до ступицы, а небольшое осевое перемещение внутри трипода способно его компенсировать.

Таким образом, схема приводного вала с шариковым шарниром снаружи и триподом внутри получается наиболее предпочтительной: именно эта комбинация способна не только обеспечивать его подвижность ведущего колеса относительно коробки передач, но непрерывно передавать момент на колесо вне зависимости от его поворота и перемещения относительно горизонтальной плоскости.



К сожалению, как и любой другой механизм, ШРУС не вечен. Когда-то ему приходит конец, и его приходится менять. Как понять, что этот печальный день настал, и как этот день оттянуть?

Гонки, грязь и безответственность

Трипод в коробке разваливается намного реже. И не всегда даже понятно, что с ним что-то не так. Да, если весь привод вылетел из коробки, всё сразу становится очевидно. Но иногда у него просто от старости и неизбежного износа растёт люфт. И в этом случае признаки поломки будут не такими очевидными. Чаще всего износ трипода проявляется вибрацией на определённых скоростях, и поиск причины может очень затянуться. Про существование трипода вспоминают слишком поздно. К этому времени у несчастного автовладельца на машине уже отбалансированы и намертво затянуты колёса, проверены тормозные суппорты и диски, переставлены местами шины, заменен подвесной подшипник привода, если он есть… А вибрация после всего этого остаётся на месте. Вот он, повод проверить трипод.

Кстати, похожая вибрация будет и при искривлении вала привода. Погнуть его сложно, но возможно.

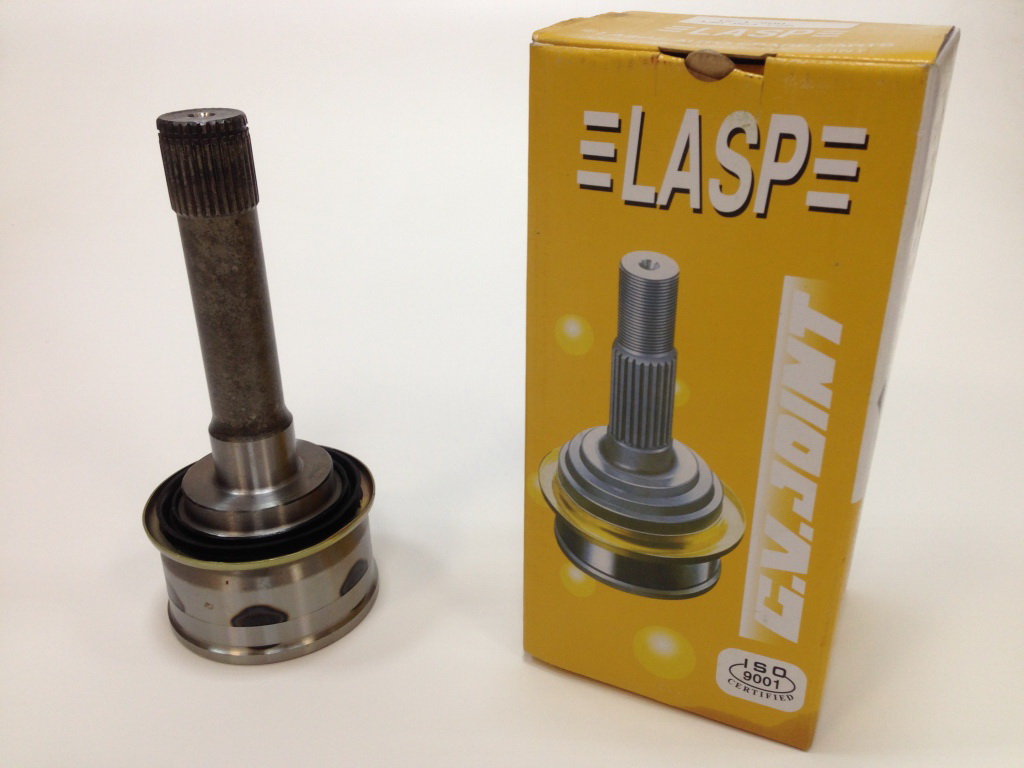

Внешний ШРУС, прозванный за характерную форму «гранатой», выходит из строя чаще, чем трипод. И причин для его поломок больше – тут виноваты не только старость и износ.

Наиболее частая причина поломки ШРУСа – это повреждение его пыльника. Внутри пыльника набита смазка, без которой шарнир работать долго не может. Точнее, он без неё работать не может совсем, поэтому порванный пыльник – это почти приговор ШРУСу. Очень важно периодически заглядывать под машину и проверять состояние пыльников. Если он в грязи и масле – нужно срочно ехать на его замену. Иногда можно успеть спасти шарнир. А при каждой возможности пыльник желательно осматривать внимательно: трещины и потёртости на нём недопустимы.

При замене пыльника тоже есть свои тонкости. Многие сталкивались с тем, что пыльник может стоить слишком дорого, особенно учитывая, что это просто резинка с хомутиками. Естественно, возникает желание найти что-нибудь подешевле. На форумах часто попадаются темы вроде «подходит пыльник от Нивы», «поставил в 100500 раз дешевле от восьмёрки» и тому подобное.

Ну, если прямо уж совсем подходит от Нивы, то можно и рискнуть. Но чаще бывает, что подходит с некоторыми допущениями: тут надо подтянуть, тут немного болтается, но «в общем» подходит. ШРУС – не судебный пристав, и на компромисс он не идёт. Если что-то не подходит, лучше ставить оригинал (или качественный аналог от нужной машины). Конечно же, при замене пыльника нужно обратить внимание на состояние смазки. Наличие грязи там недопустимо, отсутствие смазки – тем более. И не стоит забивать в ШРУС литол – для этого есть специальные смазки.

Вторая причина умереть обусловлена конструктивной особенностью шарикового ШРУСа. При разгоне по прямой момент на колесо передают все шесть шариков шарнира, а при вывернутых на большой угол колёсах – два шарика. Так что «газ в палас» в поворотах изнашивает ШРУС очень быстро. Если хочется продлить ему жизнь, про подобный манёвр лучше забыть.

Вот эта особенность – умирать под большой нагрузкой с вывернутыми колёсами – и легла в основу поиска неисправности внешнего ШРУСа. Способ старый, но вполне эффективный: выворачиваем колёса и давим газ. Слышен хруст или щелчки при повороте направо – меняем правый внешний ШРУС, налево – левый. Иногда возникает желание отложить эту работу, но я бы не советовал. Да, если чуть-чуть щёлкает, ШРУС ещё может проехать довольно много. Но не всегда. Теоретически ничего ему не мешает развалиться при первом же старте от светофора, так что лучше с ремонтом не затягивать.

При такой диагностике следует обратить внимание на одну особенность: в силу своей конструкции иногда может щёлкать и трипод. Обычно щелчок заметен при переключении первой передачи после задней или задней после первой (или любой другой, но вперёд). Небольшой люфт в триподе есть всегда, и пока он выбирается, трипод может тихонько щёлкнуть (именно щёлкнуть, а не стукнуть). Это нормально, паниковать рано.

Опытные механики могут посоветовать подёргать приводной вал рукой и посмотреть, будет ли люфт. Без подъёмника это делать проблематично, а без опыта – часто бесполезно. Хотя в одном они правы: заметный люфт во внешнем ШРУСе должен вызвать настороженность.

Ну и последнее: вал крутится, а машина стоит на месте. Всегда ли виноват ШРУС? Нет, не всегда. Бывает, что у старых валов корродируют или срезаются шлицы (почему-то этим частенько грешат старые «корейцы»). В этом случае тоже придётся менять ШРУС, потому что вал – это часть его корпуса.

А закончу всё-таки оптимистично: здоровье ШРУСов большей частью зависит от владельца автомобиля. Не будет чрезмерно беспощаден при стартах на поворотах, будет следить за пыльниками – и ресурс этого узла может перевалить и за 200, и за 300 тысяч километров (сейчас их делают качественно, это не «гранаты» на старых «девятках»). Так что спасение ШРУСа – дело рук водителя. И, наверное, это хорошо.

Опрос

У вас когда-нибудь хрустел ШРУС?

Всего голосов:

Где находится шрус в автомобиле фото – АвтоТоп

Один из ответственных в устройстве автомобиле, который занимается передачей крутящего момента при углах до 70 градусов относительно оси.

Что такое шрус в автомобиле

Шарнир равных угловых скоростей называется ШРУС. В обиходе разговорной речи автомобилистов называют также гранатой или автогранатой.

Шрус в автомобили начали устанавливать, когда появились первые машины с передним приводом. Переднеприводные авто обладают некоторыми преимуществами:

  • улучшенная проходимость;
  • улучшенная динамика управления;
  • экономичность.
При создании ведущих передних колес, во время передачи крутящего момента на передние колеса терялась мощность и были другие недостатки:
  1. Механизмы шарниров быстро ломались.
  2. Передача вращения была неравномерной.
  3. Передача сопровождалась с сильной вибрацией.
  4. Шестерни и валы коробки передач работали с превышенной нагрузкой.

После этого, когда изобрели автомобильные гранаты (шрусы) эффективно решили эти недостатки. Благодаря ШРУСАМ момент вращения передается без уменьшения мощности и не создает другие минусы.

Шарнир равных угловых скоростей применяется и на заднеприводных автомобилях, в устройстве которых есть независимые подвески.

Если менять ШРУСЫ во время и покупать качественные, то они, относительно надежные и ломаются не так часто.

Типы автомобильных ШРУСОВ

Всего есть 4 типа автошрусов по конструктивной особенности:

  1. Сухариковый. Устанавливается на грузовые автомобили и автобусы.
  2. Трипоидный. Используется во внутренних конструкциях из-за осевого своего перемещения.
  3. Спаренный. Редкоиспользуемый тип шарниров. Сложный в конструкции.
  4. Шариковый. Это самый распространенный тип. Устанавливается во всех легковых переднеприводных машинах.
Классификация ШРУСОВ:
  • внутренние;
  • внешние.

Внутренний шрус является соединительным звеном между коробкой передач и полуоси. Внешний шрус является соединительным элементом между полуоси и ступицы колеса. Они работают в паре и передают все типы нагрузок. Если во время движения прокололо бескамерное колесо, в него можно закачать специальный герметик для бескамерных шин.

Известно ли вам, что ксеноновые фары запрещено использовать, так как они светят слишком ярко и ослепляют водителей встречных авто.

Но, можно устанавливать ксеноновые противотуманники.

Устройство шарнира равных угловых скоростей

Так как нас интересует шариковый шарнир, то рассмотрим его устройство. Из-за того, что элементы не находятся в масле (в отличие от заднего моста), то устройство называется «сухим». Устройство конструкции шарикового шруса довольно простое.

Из чего состоит ШРУС:
  • Корпус. Представляет собой полусферу, чашу. В нее устанавливается ведомый вал.
  • Нижняя часть. Это кулачок в виде сферы с ведущим валом.
  • Сепаратор. Это кольцо с отверстиями, в которые устанавливаются металлические шарики и удерживаются там.
  • Шарики из металла. Подвижные элементы. Их 6.

Какой шрус выбрать

Прежде чем покупать новый шрус, следует узнать о видах (какие бывают), какие лучше по отзывам водителей, какие цены. На цене при покупке этого элемента устройства автомобиля, не следует делать основной акцент.

Бывают следующие фирмы производители шрусов:

  • Pilenga. По отзывам хороший вариант.
  • Febest. По отзывам водителей, купивших по недорогой цене запчасти этой фирмы, быстро выходят из строя.
  • Metelli. Рекомендуемые.
  • Loebro. Рекомендуемые.
  • SKF. Рекомендуемые.

Характеристики ШРУСОВ различные. Бывают в конструкции 23 шлица, а бывают 24. Если ошибиться, то неподходящий (разница в один зуб) не установится на вал.

В списке, последние три бренда отлично зарекомендовали себя, проверены. Есть минусы с пыльниками у фирмы Метелли, а именно, плохо фиксируется пыльник. У Лоебро, пыльник, также, слабое звено. Третий вид СКФ создал свой высокий рейтинг благодаря высоким качеством выпускаемых ими подшипников. Ресурс ШРУСОВ SKF = 100 тыс. км. при условии, что пыльники исправные и автомобиль эксплуатируется в спокойном режиме. При эксплуатации автомобиля частенько возникают скрипы. Скрипит обычно стабилизаторная втулка, ресурс которой обычно составляет 30 тысяч км. Советую посмотреть, как менять втулки стабилизатора.

Качественная новая запчасть отличается от новой по виду и по осязанию. Бракованный шрус имеет тонкий пыльник, мало смазки, фиксирующих хомут слабый.

Признаки неисправности ШРУСА

Благодаря наличию в устройстве шруса пыльника — он защищен от попадания пыли, влаги и грязи.

Причины поломок шарниров равных угловых скоростей:
  1. Порванный пыльник.
  2. Использование некачественной или не подходящей смазки.
  3. Бракованный металл.

Если во время езды появились хрусты, щелчки, скрежет (металл об металл), то это и есть не что иное как признак поломки ШРУСА. Эти звуки появляются, когда через порванный или слетевший пыльник попали механические частицы в подшипники и шарики заедают.

На видео показаны устройство и замена шрусов своими руками.

Большинство современных автомобилей оснащаются устройствами, помогающими им уверенно двигаться и поворачивать. К таким устройствам относится ШРУС. Что же такое ШРУС в автомобиле?

Зачем нужен ШРУС

Для понимания того, что такое ШРУС, стоит вспомнить исключительно заднеприводные машины на заре массового автопроизводства. Направление движения менялось с помощью обычных рулевых тяг. У старых переднеприводных машин система карданов передавала крутящий момент на передние колеса. Это сопровождалось вибрацией и шумом, неровной работой, мощностными потерями в поворотах. Подобные механизмы, прочие части трансмиссии, автошины отличались недолговечностью.

С появлением на ведущих колесах шарниров равных угловых скоростей (ШРУС) ситуация кардинально изменилась. Вне зависимости от угла расположения валов усилие на колеса передавалось одинаковое. Мощность мотора в этом процессе не терялась. Исчезли тряска и шумы, изделия нового типа работали надежнее и продолжительнее. Сегодня, помимо легковых автомобилей, их применяют на иных видах колесного транспорта. Такие механизмы работают на грузовиках, внедорожниках, специальных автомашинах с многоколесными поворотными системами.

Где же находиться ШРУС, сколько ШРУСов в автомобиле? ШРУС располагается на передней полуоси автомобиля, обычно по две штуки на сторону, всего четыре, но бывает и один на сторону, зависит от конструкции автомобиля.

Какими они бывают ШРУСы

ШРУСы бывают не только наружными, встраиваемыми в ступицу. Конструкторы разработали внутренний ШРУС, передающий вращение от коробки передач на колесный привод. В управлении транспортным средством и обеспечении его безопасности внутренние и наружные ШРУСы выполняют уникальную функцию.

Главное отличие внутреннего от наружного ШРУСа, в том, что наружный передает вращение с оси приводного вала на колеса, а крутящий момент, передаваемый при помощи внутреннего ШРУСа, идет с КПП на приводной вал.

В шариковом ШРУСе удерживаемые сепаратором шарики, во время вращения вала перемещаются по сферическим канавкам. Крутящий момент через обойму передается на ведомый вал и далее непосредственно на колесо.

Обычно он представляет собой:

  • совмещенный с ведомым валом сферообразный корпус;
  • шароподобную обойму, соединенную с ведущим валом;
  • шесть шариков расположенные в обойме;
  • сепаратор удерживающий шарики.

Принципиальное отличие ШРУСа трипоидного типа в отсутствии сепаратора и наличии вращающихся с помощью игольчатых подшипников роликов на трехлучевой вилке. Подобный трипоид допускает продольное перемещение. В нем отсутствует сепаратор. Функции шариков выполняют ролики трипода, движущиеся по своим канавкам внутри корпуса шарнира.

Проблемы ШРУСов

Нередко такие ШРУСы сами сигнализируют, что у них не все в порядке. Чаще это происходит с внешними, которые помимо большой нагрузки, сталкиваются на дороге с камнями и другими предметами. Когда в них попадает пыль и грязь, механизм изнашивается и начинает при поворотах хрустеть или скрипеть. Это может означать недостаток или отсутствие смазки.

Помимо плохой смазки причинами повреждений ШРУСа могут быть:

  • низкое качество используемых смазочных материалов;
  • некачественное изделие, которое может быть поддельным или бракованным;
  • повреждение пыльника с последующим попаданием в него песка и грязи;
  • плохие дороги;
  • чрезмерно активный стиль вождения.

Проблемный шарнир надо снять и осмотреть. Шариковый ШРУС можно не менять, достаточно удалить смазку, промыть в керосине и протереть. В случае если шарики и элементы конструкции целы, его собирают, наполняют свежей смазкой и устанавливают назад. Трипоидные ШРУСы целесообразнее менять, используя только ту смазку, которая рекомендуется при их покупке.

Несмотря на одинаковые функции, наружные ШРУСы в силу большей нагрузки чаще выходят из строя. Своевременная их замена поможет избежать неприятностей на дороге, сохранить здоровье и жизнь людей.

Что нужно для проверки

Шарнир, передающий вращение от КПП, испытывает немалые нагрузки, связанные с постоянным изменением положения полуосей, силой трения и другими факторами. В результате образуются зазоры, возникают шумы и звуки. В таких случаях нужна проверка.

Чтобы понять, как проверить внутренний ШРУС, можно воспользоваться несколькими приемами.

  1. Подняв машину на подъемнике, включить первую скорость. Неисправный ШРУС сразу хрустом сообщит о проблеме.
  2. На стоящем автомобиле до упора вывернуть рулевое колесо. Запустить двигатель и тронуться. Если при наборе скорости появляется хруст, надо запасаться новым устройством.
  3. Обратить внимание на появление слабых рывков в начале движения машины, незначительные ускорения или замедления.
  4. Проверить возникновение хруста при переезде через неровности, ямы, сугробы или резком наборе скорости.

Особого внимания требует люфт, который приводит к вибрации на скорости. Мастера для проверки советуют взяться за внутренний шарнир в том месте, где из него выходит привод наружного шарнира. Покачать в разные стороны. Если люфт более полутора десятков миллиметров, устройство надо безотлагательно менять вместе с валом. Эксплуатировать транспортное средство в таком состоянии опасно.

До того, как проверить ШРУС, лучше договориться с помощником, который со стороны будет фиксировать признаки неисправности. Проверка внутреннего ШРУСа, как профилактическое мероприятие, необходима каждые пару месяцев, а после движения в сложных дорожных условиях – незамедлительно.

Как защитить механизм ШРУСа

Многие шарниры равных угловых скоростей служат долго и безотказно. Однако попадание в них песка и грязи может в скором времени потребовать покупки новой детали. Поэтому, до того как начать проверять ШРУС, следует разобраться с его защитой. Она представляет собой конусовидный резиновый или силиконовый чехол с гофрированной поверхностью, закрывающей шарнир. Защиту еще называют пыльником. Он одновременно выполняет функцию резервуара смазочного материала. С двух сторон пыльник плотно закрывается металлическими хомутами, предотвращающие попадание воды, грязи и песка, а также для недопущения вытекания смазки.

Опытные автомобилисты считают, что ревизию пыльников следует проводить регулярно для выявления деформаций и повреждений вроде разрывов, трещин, ослаблений хомутов и пр. Полезно во время осмотра пыльников проверить состояние их хомутов и при необходимости заменить их винтовыми. Иногда рекомендуют заменять пыльники по мере их выхода из строя. Если приходится снимать привод целиком с двумя ШРУСами, разумно при этом сразу ставить на оба новые чехлы. Так своевременно можно предупредить выход устройства из строя.

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

  • Преодолеть неравномерность передачи вращения колеса;
  • Снять вибрацию;
  • Нивелировать перегрузки на шестерни и валы во время движения ТС.

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Это важно! Качественный ШРУС отличается повышенным ресурсом: при своевременных профилактических мероприятиях производители гарантируют равенство срока службы детали периоду эксплуатации автомобиля. Бережная езда позволяет использовать конструкцию длительный срок без замены.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Основные узлы ШРУСа

Принцип работы детали:

  • Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
  • Кулак и корпус разделены подшипниками, удерживающими сепаратор;
  • Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
  • Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
  • При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации. Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

  1. Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
  2. Рывки в начале движения, ускорения или замедления автомобиля.
  3. Вибрация на скорости, особенно на поворотах.

Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

  1. Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
  2. Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
  3. Слушают звуки при езде по неровностям или наборе скорости.
  4. Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.

Своевременная диагностика поможет избежать проблем с автомобилем

Это важно! Проверку ШРУСов на предмет появления хруста желательно проводить раз в 3–4 месяца. Контролировать состояние пыльников и крепление хомутов нужно после каждой поездки по сильно пересечённой местности.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

ШРУС и профилактика | автохимия и автокосметика

Что такое ШРУС и для чего он нужен? ШРУС – шарнир равных угловых скоростей его основная задача обеспечивать передачу крутящего момента с равной угловой скоростью от КПП к ведущим колесам. С проблемой хруста ШРУСа сталкиваются только владельцы переднеприводных и полноприводных автомобилей. Как известно на полуось автомобиля устанавливается два ШРУСа, внутренний и внешний. Внутренний установлен в корпусе КПП, а внешний установлен непосредственно возле ведущего колеса, общее число ШРУСов установленных на автомобиле равно четырем.

При своевременном техническом обслуживании и соблюдении правил эксплуатации ШРУСы как внутренний, так и наружный способны прослужить достаточно долго. Встречаются случаи, когда ШРУСы не доставляют хлопот автовладельцам на протяжении всего периода эксплуатации автомобиля.

Причины поломки ШРУС

Конструкция внутреннего ШРУС представляет собой корпус, в котором расположен трипод, данная конструкция проста надежна при правильном техническом обслуживании проблемы с ним возникают крайне редко. Техническое обслуживание заключается в периодическом контроле целостности пыльника и количества смазки в ШРУСе.

А вот наружный ШРУС способен доставить немало хлопот, в его конструкции присутствует сепаратор с шариками, которые размещены между корпусом и обоймой ШРУСА. Такая конструкция обеспечивает возможность поворота механизма на широкий диапазон углов. Именно шариковый механизм быстрее всего изнашивается и ШРУС выходит из строя. Основная причина ускоренного износа механизма – попадание в него воды и грязи, через поврежденный пыльник. Часто пыльник от старости растрескивается, также пыльник повреждают грязь и камни, вылетающие из-под колес, если пыльник поврежден, то он начинает разбрызгивать смазку.

Также среди причин приводящим к выходу из строя ШРУС можно выделить:

  1. Эксплуатация автомобиля на плохих дорогах.
  2. Отсутствие надлежащего контроля за состояние пыльника.
  3. Агрессивный стиль вождения, резкий старт, когда колеса повернуты на значительный угол, вхождение в поворот малого радиуса на большой скорости.
  4. Тюнинг автомобиля – увеличение мощности двигателя. С увеличением мощности двигателя нагрузка на трансмиссию и ШРУСы увеличивается, что приводит к их ускоренному износу. Установка внештатных пружин подвески или прокладок под штатные пружины увеличивает клиренс автомобиля. Кузов автомобиля поднимается, это приводит к изменению рабочих углов ШРУСов, что провоцирует их ускоренный износ.

Диагностика износа ШРУС

Обычно хруст изношенного ШРУСа проявляется, когда автомобиль входит в поворот с малым радиусом, в такие моменты шарнир испытывает максимальные нагрузки, а если в это момент, надавить на акселератор, то хруст усилится и станет более отчетливым. При поворотах отдача от изношенного ШРУСа может ощущаться на руле. При повороте влево будет хрустеть правый шарнир, а при повороте направо левый.

С диагностикой внутреннего ШРУСа дела обстоят сложнее, его неисправность проявляется не так ярко, как внешнего. Изношенный внутренний ШРУС не хрустит как внешний, а постукивает. Постукивание появляется, когда автомобиль движется прямо по ровной дороге. Подергивание автомобиля при ускорении во время движения на высокой скорости (около 90-110 км/ч) тоже может быть признаком износа. Но из-за различных шумов, которые присутствуют в автомобиле стук внутреннего ШРУСа можно попросту не услышать или спутать с другими звуками.

Выполнить диагностику неисправности ШРУСов можно в гаражных условиях по следующей методике:

  1. Поставить передние колеса ровно.
  2. Зафиксировать автомобиль стояночным тормозом, включить нейтральную передачу.
  3. Вывесить ведущую ось автомобиля.
  4. Запустить двигатель и включить первую передачу, колеса начнут вращаться.
  5. Нажать на педаль тормоза, создать нагрузку на шарнир, изношенный внутренний ШРУС отзовется стуком, если шарнир исправен, то автомобиль начнет глохнуть.
  6. Повернуть колеса до упора вправо и создать нагрузку на шарнир нажав педаль тормоза, изношенный внутренний ШРУС продолжит стучать, если вы еще услышите хруст, значит левый внешний ШРУС тоже неисправен. Аналогичным образом можно выполнить диагностику правого внешнего ШРУСа.

О частичном износе ШРУСа также свидетельствует наличие осевых люфтов полуоси.

Как восстановить нормальную работу ШРУСов

Эксплуатировать автомобиль с хрустящим ШРУСом можно, однако крайне нежелательно, чем дольше игнорировать хруст шарнира, тем быстрее он износится. Оперативно принятые меры по устранению неисправности ШРУСа позволят сократить денежные затраты на его ремонт, к тому же эксплуатация неисправного транспортного средства небезопасна.

Если хруст появился относительно недавно и сам ШРУС не успел пострадать, то следует разобрать узел, очистить его от старой смазки. Для промывки рекомендуется использовать специальный препарат «Verylube - Универсальный очиститель». После чего заложить смазку «XADO Смазка для ШРУС» на весь срок службы. Затем установить ШРУС на место в сборе с новым пыльником.

Если хруст ШРУСа начался не очень давно и проявляется только при сильном вывороте руля или при экстремальных режимах, то не стоит спешить с покупкой нового ШРУС. Такой износ ШРУСа можно устранить применив специальную смазку «XADO Смазка ремонтная» содержащую ревитализант.

Для этого необходимо демонтировать ШРУС, разобрать, предварительно наметив взаимное расположение деталей. Очистить шарнир от старой смазки и промыть. Убедиться в отсутствии грубых повреждений (сколов, глубоких трещин, лунок глубиной более 0,1 мм) на деталях и собрать узел в обратном порядке. Заполнить внутреннее пространство смазкой «XADO Ремонтная» и установить ШРУС на штатное место. После пробега 2500 – 3000 км хруст полностью исчезает.

После пробега 18 000 – 20 000 км со смазкой «XADO Ремонтная» рекомендуется заменить ее на «XADO Смазка для ШРУС». Для этого необходимо:

  • снять пыльник;
  • удалить старую смазку и промыть внутреннюю полость ШРУСа;
  • заложить «XADO Смазка для ШРУС» на весь срок службы.
  • установить пыльник на место и закрепить его.

Для обеспечения длительной и безотказной работы ШРУСа необходимо использовать качественные смазывающие материалы и периодически выполнять их замену. Использовать графитовую смазку категорически запрещается. Широкое применение получили смазки, содержащие дисульфид молибдена (MoS2) «Verylube Смазка литиевая для ШРУС». Молибденовые смазки имеют много достоинств, но у них есть один существенный недостаток, они гигроскопичны. При попадании в смазку даже небольшого количества воды, смазка быстро теряет свои свойства и превращается в абразивный материал, который повреждает ШРУС. Поэтому при использовании молибденовых смазок особое внимание необходимо уделить целостности пыльника.

Что такое ШРУС в автомобиле, устройство, где находиться

Большинство современных автомобилей оснащаются устройствами, помогающими им уверенно двигаться и поворачивать. К таким устройствам относится ШРУС. Что же такое ШРУС в автомобиле?

Зачем нужен ШРУС

Для понимания того, что такое ШРУС, стоит вспомнить исключительно заднеприводные машины на заре массового автопроизводства. Направление движения менялось с помощью обычных рулевых тяг. У старых переднеприводных машин система карданов передавала крутящий момент на передние колеса. Это сопровождалось вибрацией и шумом, неровной работой, мощностными потерями в поворотах. Подобные механизмы, прочие части трансмиссии, автошины отличались недолговечностью.

С появлением на ведущих колесах шарниров равных угловых скоростей (ШРУС) ситуация кардинально изменилась. Вне зависимости от угла расположения валов усилие на колеса передавалось одинаковое. Мощность мотора в этом процессе не терялась. Исчезли тряска и шумы, изделия нового типа работали надежнее и продолжительнее. Сегодня, помимо легковых автомобилей, их применяют на иных видах колесного транспорта. Такие механизмы работают на грузовиках, внедорожниках, специальных автомашинах с многоколесными поворотными системами.

Где же находиться ШРУС, сколько ШРУСов в автомобиле? ШРУС располагается на передней полуоси автомобиля, обычно по две штуки на сторону, всего четыре, но бывает и один на сторону, зависит от конструкции автомобиля.

Какими они бывают ШРУСы

ШРУСы бывают не только наружными, встраиваемыми в ступицу. Конструкторы разработали внутренний ШРУС, передающий вращение от коробки передач на колесный привод. В управлении транспортным средством и обеспечении его безопасности внутренние и наружные ШРУСы выполняют уникальную функцию.

Главное отличие внутреннего от наружного ШРУСа, в том, что наружный передает вращение с оси приводного вала на колеса, а крутящий момент, передаваемый при помощи внутреннего ШРУСа, идет с КПП на приводной вал.

В шариковом ШРУСе удерживаемые сепаратором шарики, во время вращения вала перемещаются по сферическим канавкам. Крутящий момент через обойму передается на ведомый вал и далее непосредственно на колесо.

Обычно он представляет собой:

  • совмещенный с ведомым валом сферообразный корпус;
  • шароподобную обойму, соединенную с ведущим валом;
  • шесть шариков расположенные в обойме;
  • сепаратор удерживающий шарики.

Принципиальное отличие ШРУСа трипоидного типа в отсутствии сепаратора и наличии вращающихся с помощью игольчатых подшипников роликов на трехлучевой вилке. Подобный трипоид допускает продольное перемещение. В нем отсутствует сепаратор. Функции шариков выполняют ролики трипода, движущиеся по своим канавкам внутри корпуса шарнира.

Проблемы ШРУСов

Нередко такие ШРУСы сами сигнализируют, что у них не все в порядке. Чаще это происходит с внешними, которые помимо большой нагрузки, сталкиваются на дороге с камнями и другими предметами. Когда в них попадает пыль и грязь, механизм изнашивается и начинает при поворотах хрустеть или скрипеть. Это может означать недостаток или отсутствие смазки.

Помимо плохой смазки причинами повреждений ШРУСа могут быть:

  • низкое качество используемых смазочных материалов;
  • некачественное изделие, которое может быть поддельным или бракованным;
  • повреждение пыльника с последующим попаданием в него песка и грязи;
  • плохие дороги;
  • чрезмерно активный стиль вождения.

Проблемный шарнир надо снять и осмотреть. Шариковый ШРУС можно не менять, достаточно удалить смазку, промыть в керосине и протереть. В случае если шарики и элементы конструкции целы, его собирают, наполняют свежей смазкой и устанавливают назад. Трипоидные ШРУСы целесообразнее менять, используя только ту смазку, которая рекомендуется при их покупке.

Несмотря на одинаковые функции, наружные ШРУСы в силу большей нагрузки чаще выходят из строя. Своевременная их замена поможет избежать неприятностей на дороге, сохранить здоровье и жизнь людей.

Что нужно для проверки

Шарнир, передающий вращение от КПП, испытывает немалые нагрузки, связанные с постоянным изменением положения полуосей, силой трения и другими факторами. В результате образуются зазоры, возникают шумы и звуки. В таких случаях нужна проверка.

Чтобы понять, как проверить внутренний ШРУС, можно воспользоваться несколькими приемами.

  1. Подняв машину на подъемнике, включить первую скорость. Неисправный ШРУС сразу хрустом сообщит о проблеме.
  2. На стоящем автомобиле до упора вывернуть рулевое колесо. Запустить двигатель и тронуться. Если при наборе скорости появляется хруст, надо запасаться новым устройством.
  3. Обратить внимание на появление слабых рывков в начале движения машины, незначительные ускорения или замедления.
  4. Проверить возникновение хруста при переезде через неровности, ямы, сугробы или резком наборе скорости.

Особого внимания требует люфт, который приводит к вибрации на скорости. Мастера для проверки советуют взяться за внутренний шарнир в том месте, где из него выходит привод наружного шарнира. Покачать в разные стороны. Если люфт более полутора десятков миллиметров, устройство надо безотлагательно менять вместе с валом. Эксплуатировать транспортное средство в таком состоянии опасно.

До того, как проверить ШРУС, лучше договориться с помощником, который со стороны будет фиксировать признаки неисправности. Проверка внутреннего ШРУСа, как профилактическое мероприятие, необходима каждые пару месяцев, а после движения в сложных дорожных условиях – незамедлительно.

Как защитить механизм ШРУСа

Многие шарниры равных угловых скоростей служат долго и безотказно. Однако попадание в них песка и грязи может в скором времени потребовать покупки новой детали. Поэтому, до того как начать проверять ШРУС, следует разобраться с его защитой. Она представляет собой конусовидный резиновый или силиконовый чехол с гофрированной поверхностью, закрывающей шарнир. Защиту еще называют пыльником. Он одновременно выполняет функцию резервуара смазочного материала. С двух сторон пыльник плотно закрывается металлическими хомутами, предотвращающие попадание воды, грязи и песка, а также для недопущения вытекания смазки.

Опытные автомобилисты считают, что ревизию пыльников следует проводить регулярно для выявления деформаций и повреждений вроде разрывов, трещин, ослаблений хомутов и пр. Полезно во время осмотра пыльников проверить состояние их хомутов и при необходимости заменить их винтовыми. Иногда рекомендуют заменять пыльники по мере их выхода из строя. Если приходится снимать привод целиком с двумя ШРУСами, разумно при этом сразу ставить на оба новые чехлы. Так своевременно можно предупредить выход устройства из строя.

ШРУС • Система трансмиссии • Рекомендации по установке и эксплуатации • Официальный сайт производителя автозапчастей FENOX

Рекомендации по установке и эксплуатации • Система трансмиссии

Шарниры равных угловых скоростей являются важными элементами автомобиля, требующими высокой надежности.

Диагностика неисправностей шарниров равных угловых скоростей

Одной из основных причин выхода из строя шарниров является естественный износ, обусловленный сроком эксплуатации.

При повороте автомобиля слышно:

- постукивание в районе расположения колеса - "плавающее" движение шарика в месте износа шарнира;

- ощутимый звук трения - слишком большой люфт шарнира по отношению к профильному валу;

- вибрации, которые при нарастающей скорости становятся интенсивнее - изогнут профильный вал или большой люфт шарнира.

Назначение, срок службы и хранения, гарантии изготовителя

ШРУСы передают крутящий момент от коробки передач на колеса. Во время движения автомобиля они подвержены высоким нагрузкам.

Гарантийный срок эксплуатации— два года со дня продажи.

Срок хранения—не более пяти лет со дня изготовления.

В случае выявления недостатков в течении гарантийного срока эксплуатации, просим Вас вернуть либо заменить шарнир равных угловых скоростей у продавца, предъявив чек либо другое доказательство покупки. При отсутствии отметки о дате продажи гарантийный срок исчисляется с момента изготовления шарнира (см. трехзначную цифру, указанную на корпусе шарнира: первые два знака неделя изготовления, третий знак последняя цифра года изготовления).

Гарантия недействительна в случае:

- несоблюдение правил монтажа, технического обслуживания, эксплуатации шарнира равных угловых скоростей, установленных руководством по эксплуатации, техническому обслуживанию и ремонту автомобиля;

- наличия механических повреждений на корпусе, шлицах, сепараторе, защитных пыльников (трещины, вмятины, сколы, разрывы и т.п.).

Комплектность

Комплект поставки: шарнир равных угловых скоростей, монтажный комплект (пыльник, гайки, хомуты), тюбик с молибденовой смазкой, гайка (для внешнего ШРУСа), перчатки.

Демонтаж приводного вала

1.1 Поместите автомобиль на подъемник и поднимите до рабочей высоты.

1.2 Демонтируйте колесо.

1.3 Открутите центральную гайку на внешнем шарнире.

ВНИМАНИЕ: В случае необходимости применяйте инструмент, предписанный производителем автомобиля.

2.1 Выньте приводной вал из подшипника колеса.

2.2 Заблокируйте тормоза и открутите шарнир на стороне дифференциала КПП.

2.3 Извлеките приводной вал.

ВНИМАНИЕ: При извлечении возможна утечка масла. Приводные валы с интегрированной цапфой необходимо извлекать из коробки передач с помощью монтажного стержня.

Внутренний шарнир

1.1 Ослабьте хомут.

1.2 Оттяните пыльник назад.

2.1 Разожмите и выньте стопорное кольцо.

3.1 Снимите шарнир с вала с помощью резинового или пластикового молотка.

4.1 Стяните пыльник с вала.

ВНИМАНИЕ:Ударять только по обойме. Ударяя по сепаратору или корпусу шарнира вы повреждаете сам шарнир.

Внешний шарнир

1.1 Ослабьте оба хомута.

2.1 Оттяните пыльник назад.

3.1 Разожмите стопорное кольцо.

3.2 На шарнирах с внутренним (скрытым) стопорным кольцом, постукивая пластиковым или резиновым молотком по торцевой части шарнира, снять шарнир с профильного вала.

4.1 С помощью пластикового или резинового молотка снимите шарнир с вала.

4.3 Стяните гофрированный чехол.

4.4 Очистите шарнир от старой смазки.

Монтаж приводного вала

1.1 Оденьте хомут на вал.

1.2 Зафиксируйте пыльник в монтажном положении на валу.

2.1 Заполните шарнир смазкой из прилагаемого тюбика.

3.1 Установите шарнир на вал таким образом, чтобы шлицы вала были зафиксированы в профиле внутренней обоймы.

4.1 Осторожно насаживайте шарнир при помощи резинового или пластикового молотка до тех пор, пока стопорное кольцо не достигнет своего функционального положения.

ВНИМАНИЕ: Используйте трубу, чтобы иметь уверенность, что вы наносите удар только по внутренней обойме. Таким образом, вы избегаете повреждений сепаратора или шарнира. Шарнир должен прочно сидеть на валу.

Купить ШРУС FENOX

Почему ШРУС выходит из строя

Шарниры равных угловых скоростей, или коротко ШРУСы, в автомобильном обиходе часто именуют "гранатами". Причина этого - внешнее сходство ШРУСов с боеприпасами из арсенала "карманной" артиллерии. Однако факт и то, что после поломки ШРУСа автомобиль дальше своим ходом не поедет или может и вовсе потерять управление, из-за чего в народном названии этого узла трансмиссии есть определенный зловещий смысл.

ШРУСы являются обязательной принадлежностью машин с передними ведущими колесами, но широкому применению в автомобильной технике такие шарниры обязаны не только переднему приводу, но и отказу от зависимых подвесок в пользу независимых.

Поэтому помимо переднеприводных автомобилей ШРУСы нетрудно отыскать и в машинах с задним или полным приводом.

Даже в карданных передачах, где с обязанностями соединять друг с другом агрегаты трансмиссии, валы которых несоосны, по идее могли бы справляться обычные карданные шарниры с крестовинами, ШРУСам тоже нашлось место.

Шарниры с крестовинами не обеспечивают то самое равенство угловых скоростей, благодаря которому ШРУСы стали такими востребованными. В карданных шарнирах при постоянной угловой скорости ведущего элемента вращение ведомого каждую четверть оборота то ускоряется, то замедляется. Из-за этого в шарнире возникают пульсирующие нагрузки, которые, если образно уподобить их повторяющимся ударам молотка, при увеличении угла "перелома" между ведущим и ведомым элементами и скорости вращения возрастают до величин, способных очень быстро вывести шарнир из строя.

Это врожденный недостаток конструкций с крестовинами, из-за которого такие шарниры в технической литературе часто называют несинхронными, а ШРУСы - синхронными. Устранить несинхронность можно, если спарить в единый узел два одинаковых шарнира с крестовинами так, чтобы их вилки лежали в одной плоскости, и соблюсти условие равенства углов "перелома" в каждом из них. Однако сдвоенный карданный шарнир громоздок, что создает проблемы с его размещением в том месте, где ему предстоит работать, а его отдельные части, даже работая "спина к спине", остаются подверженными циклически повторяющимся нагрузкам, которые сказываются на долговечности шарнира, прежде всего при работе с высокими оборотами.

Такие особенности резко ограничивают сферу применения сдвоенных шарниров и делают ШРУСы незаменимыми везде, где оси узлов трансмиссии, между которыми требуется передавать крутящий момент, изменяют во время движения взаимное расположение на угол свыше 7-10 градусов, и при этом нужна компактность в сочетании с высокой надежностью.

Среди ШРУСов, пробовавшихся на роль заменителей сдвоенных шарниров с крестовинами, самыми удачными оказались шариковые конструкции. Они и получили наибольшее распространение.

В таких шарнирах крутящий момент передается шариками, которые в зависимости от угла между приводным валом трансмиссии и хвостовиком ШРУСа перекатываются по канавкам, нарезанным на внутренней и наружной обоймах шарнира.

Форма канавок должна быть такой, чтобы в каждый определенный момент времени шарики занимали положение, при котором выполняется условие равенства угловых скоростей ведущего и ведомого элементов шарнира.

Это не избавляет ШРУС от увеличения нагрузок по мере увеличения угла "перелома", зато устраняет пульсацию нагрузок, которая досаждает шарнирам с крестовинами. Кроме того, крутящий момент независимо от направления вращения оси передается всеми шариками, что увеличивает долговечность ШРУСа.

Если переднему приводу все-таки за что-то и надо отдать должное, то лишь за то, что именно ШРУСы передних полуосей чаще всего напоминают владельцам автомобилей о существовании двойного смысла в народном названии этих шарниров. А из двух ШРУСов передней полуоси, наружного и внутреннего, неоспоримое первенство зваться самой неспокойной из автомобильных "гранат" принадлежит первому.

Связано это с условиями работы наружного ШРУСа. Поскольку колесо, которому благодаря ШРУСу передается крутящий момент, является не только ведущим, но и направляющим, в отличие от всех других ШРУСов, используемых в автомобилях, этому шарниру приходится работать с наибольшими углами между ведомым и ведущим элементами. Поэтому и нагрузки, которыми наружные ШРУСы передних полуосей испытываются на прочность, тоже достигают наибольших величин.

Такая ситуация объясняет существование рекомендаций во время эксплуатации автомобиля избегать резко трогаться с места при вывернутых колесах, ведь в эти моменты нагрузки на ШРУСы максимальны.

И этим же объясняется, почему о готовности подтвердить право называться "гранатой" ШРУС начинает сигнализировать хрустом, повторяющимися щелчками или стуками именно тогда, когда машина трогается с места с полностью вывернутыми колесами, либо при резких поворотах автомобиля. Свойство изношенных ШРУСов подавать звуковые сигналы о своем состоянии используется для их проверки при покупке подержанного автомобиля.

Наверняка на надежности ШРУСов сказываются и условия движения автомобиля. И опять-таки наружный ШРУС находится в более неблагоприятном положении, чем внутренний ШРУС этой же полуоси. Конструкция внутренних ШРУСов предполагает, что они должны компенсировать изменение расстояния между колесом и редуктором главной передачи, возникающее из-за перемещения колеса относительно редуктора при проезде дорожных неровностей. Поэтому шарики внутреннего ШРУСа могут свободно перемещаться вдоль оси шарнира. У шариков наружного ШРУСа такой же свободы перемещения нет. В результате они оказывается между молотом, роль которого исполняют ямы и ухабы, и наковальней.

И все же в наибольшей степени работоспособность и долговечность ШРУСов зависит от герметизации внутренней части шарнира. Времена, когда директор НТЦ АО "Москвич" С.М.Круглов мог в интервью спокойно заявить, что для каждого выпущенного на АЗЛК "Москвича-2141" приходилось делать в среднем три комплекта ШРУСов, чтобы в процессе эксплуатации можно было заменять те, что выходили из строя, давно канули в Лету, как канул в нее же и АЗЛК. Срок службы нынешних ШРУСов сопоставим с ресурсом автомобиля до капитального ремонта.

Во всяком случае так утверждают компании, занимающие лидирующие позиции в производстве ШРУСов. С ними можно было бы согласиться, если учесть, например, сколько могут выдерживать без замены ШРУСы задних полуосей в автомобилях с задним и полным приводом, а также не учитывать, какой пробег подразумевают под сроком службы производители, а какой - белорусское сообщество владельцев подержанных автомобилей. Однако когда не все ладно с защитой ШРУСов от проникновения грязи, говорить о долговечности "железа" приходится лишь с оглядкой на надежность пылезащитных чехлов.

Пыльник и есть самое слабое место ШРУСа. Каким бы качественным ни был материал, из которого пыльник изготовлен, со временем он стареет и теряет эластичность. Ускоряют этот процесс действие температурных перепадов и агрессия антигололедных реагентов. В результате в материале пыльника образуются мелкие трещинки, которые когда-нибудь обязательно становятся сквозными.

Главные страдальцы - пыльники опять-таки наружных ШРУСов передних полуосей, что объясняется многократно повторяющимися сильными изгибами, сжатиями и растяжениями, которым подвергаются их гофры при поворотах направляющих колес во время движения.

Случается также, что грязь проникает под пыльник, если ослабли его крепежные хомуты или они были неправильно установлены при замене старого прорвавшегося чехла.

Влага, попав внутрь шарнира, вызывает коррозию, грязь ускоряет износ. Когда к контактным нагрузкам, сопровождающим перемещение шариков в канавках, добавляются ударные нагрузки, связанные с появлением коррозийных язв и увеличившихся из-за износа люфтов, "железо" ШРУСов долго не выдержит.

Чаще всего ШРУС выходит из строя в момент начала движения автомобиля с места, когда внешние нагрузки, действующие на детали шарнира, особенно велики, но если ШРУС "обрежет" во время движения на скорости, трудно сказать, чем это закончится.

Словом, за пыльниками нужен глаз да глаз. Если повреждение пыльника обнаружить своевременно и незамедлительно заменить чехол, переставший выполнять защитные функции, ШРУС еще можно спасти.

В запчастях пыльники продаются в комплекте с крепежными хомутами и тюбиком новой смазки. Цена набора - 5-6 у.е., в то время как покупка новой "гранаты" обойдется не меньше 25 у.е., а когда ШРУС идет с полуосью единым сборочным узлом - еще дороже.

Сергей БОЯРСКИХ
Фото автора
ABW. BY

Более 5.700 новых и б/у ШРУСов для любых автомобилей, а также около 530.000 других запчастей на сайте BAMPER.BY. Поиск любой запчасти - в три клика!

Что такое ШРУС?


Шарнир равных угловых скоростей, он же ШРУС, он же «граната» - достаточно живучий узел, о котором вспоминают, как правило, во время ТО. Прочность и надежность ШРУСа позволяют ему служить в течение длительного срока, если, конечно, все работы по обслуживанию выполняются вовремя, а автомобиль эксплуатируется в штатном режиме.



Назначение, конструкция

ШРУС – шарнирный механизм, обеспечивающий передачу вращения под изменяющимся углом. Именно он дает возможность автомобилю выполнять повороты, не теряя скорости и плавности вращения каждого из колес. Современный вид ШРУС приобрел в результате «эволюции», постепенно изменяясь в соответствии с меняющимися требованиями.

Первые шарнирные устройства не подходили для переднеприводных автомобилей: карданный шарнир при изменении угла между ведущим и ведомым валом не обеспечивал передачу полного момента вращения (то есть при поворотах колесо начинало вращаться медленней и рывками). Нужна была другая конструкция шарнира, которая передавала бы равную скорость вращения, каким бы ни был угол поворота ведомого вала. На решение этой задачи ушло время: не так сложно сделать передачу равных скоростей вращения, как обеспечить достаточно большой угол, при котором шарнир будет работать эффективно.

Прототипом современных ШРУСов стал четырехшариковый шарнир «Вейсс», разработанный в 20-е годы. Он обеспечивал передачу вращения до угла 32 градуса, и использовался на полноприводных автомобилях как советского, так и американского производства до 60-х годов. Основным недостатком был не только малый угол поворота, но и быстрый износ: нагрузка при движении приходилась всего на 2 шарика из четырех, из-за чего ресурс шарнира был не более 30 тыс. км.

Схема и общий вид шарнира «Вейсс»

Следующей моделью стал шестишариковый шарнир «Рцеппа», лишенный конструктивных недостатков своего предшественника. Он обеспечивает полную (от 95 до 99%) передачу вращения при смещениях полуоси до 70 градусов, а шесть шариков, на которые равномерно передается нагрузка, изнашиваются значительно меньше. На сегодняшний день «Рцеппа» используется практически на всех легковых автомобилях в наружных и внутренних ШРУСах. Качественная смазка и выполнение регламентных работ обеспечивают современным ШРУСам пробег от 100 до 200 тыс. км.

Схема и общий вид ШРУСа «Рцеппа»:
1. Обойма. 2. Сепаратор. 3. Шарик. 4. Корпус наружного шарнира.

Модификацией «Рцеппы» стал трехшариковый шарнир «Трипод», более прочный и простой в изготовлении, по сравнению с обычным. «Трипод» используется в качестве внутреннего ШРУСа, поскольку не обеспечивает большой угол поворота, зато выдерживает значительные нагрузки.

Схема и общий вид шарнира «Трипод»

Установка по два ШРУСа на каждую полуось обеспечила равномерное вращение колеса (без биения) за счет разделения угла поворота на два шарнира: каждый из них принимает на себя часть нагрузки, и автомобиль движется в повороте без рывков.



Внутренний и внешний ШРУС

ШРУСы устанавливаются на ведущую ось, по два на каждую сторону: в переднеприводных автомобилях их 4 штуки, в полноприводных – 8.

Полуось автомобиля со схемой разделения угла поворота

Внутренний передает вращение на боковую ось от коробки передач (дифференциала). Основная нагрузка на внутренний ШРУС – передача вращения при поворотах в горизонтальной плоскости.

Внешний шарнир крепится на конце полуоси и передает вращение на само колесо. При этом он должен компенсировать не только повороты, но и движение колеса в вертикальной плоскости (наезд на препятствия или углубления). Внешний ШРУС нагружен значительно больше, чем внутренний, следовательно, он чаще выходит из строя.

Полуось с внутренним и наружным ШРУСами

Поскольку левая и правая полуоси разные по длине и конструкции, ШРУСы разделяют на левые и правые: внутренние могут отличаться размерами самих шарниров и пыльников, а внешние – резьбой ступичной гайки (на левой и правой ступице разное направление резьбы, иначе одно колесо будет постоянно откручиваться во время движения). Покупая новые ШРУСы, нужно отслеживать этот момент: в каталогах автозапчастей указывается сторона установки.



Особенности конструкции, комплектация

Основной особенностью механизма ШРУСа является высокая точность подгонки всех элементов. Это делало изготовление ШРУСов сложным и дорогостоящим: до внедрения в производство станков с программным управлением соблюсти точность размеров было на порядок сложней.

Но именно эта точность, обеспечивающая качественную работу, делает всю конструкцию чувствительной к любым загрязнениям: вода и абразивные частицы, попадающие в ШРУС, в кратчайшие сроки вызывают его коррозию и износ. Даже закаленная сталь, из которой изготовлены детали шарнира, не выдерживает длительной работы в таких условиях. Поэтому вместе со ШРУСом поставщики поставляют в комплекте защитный пыльник, хомуты для его крепления и молибденовую смазку, выдерживающую ударные нагрузки и надежно предохраняющую механизм от трения.

В зависимости от модели автомобиля, внешний ШРУС комплектуется компонентом датчика ABS – шестеренчатым кольцом, благодаря которому считывается скорость вращения колеса.

Внешний ШРУС с кольцом ABS и без него

И в дополнение ШРУС может комплектоваться стопорными кольцами для установки, прокладками, ступичной гайкой и т.д.



Поломка ШРУСа

Благодаря своей конструкции, ШРУС является одной из самых надежных деталей в автомобиле, и при нормальной эксплуатации не ломается.

Есть четыре основных причины поломки ШРУСа:

1. Изначальный брак самой детали. Плохой металл, неточности при изготовлении, ошибки со сборкой приводят к преждевременному выходу шарнира из строя.

2. Попадание в ШРУС воды и грязи. Это самая частая причина поломки: через трещину в пыльнике из механизма вытекает смазка, а внутрь попадает вода и песок. Именно поэтому своевременная замена пыльников – профилактическая работа, позволяющая не менять сам ШРУС.

Признаки абразивного износа деталей

3. Износ смазки. Даже при очень хороших пыльниках нужно время от времени менять смазку в ШРУСе, т. к. от нагрузок она со временем деградирует и расслаивается, а значит, снижаются ее защитные свойства.

4. Экстремальная езда. ШРУСы часто выходят из строя при сильных ударных нагрузках: езде на высокой скорости по бездорожью. Закаленный металл не боится трения (при наличии смазки), но при этом достаточно хрупкий, и при ударах детали шарнира могут просто расколоться.



Признаки и диагностика неисправности

При износе ШРУСа (неважно по какой причине) первым внешним признаком будет характерный хруст, который ни с чем невозможно спутать. ШРУС может хрустеть при поворотах, наезде колесом на препятствие или углубление, а также при резком наборе скорости.

Причиной шумной работы шарнира является износ канавок (углублений), в результате чего шарики начинают свободно перекатываться внутри корпуса, издавая звук, больше всего напоминающий хруст металла. И это верный признак того, что ШРУС нужно менять.

Самостоятельная проверка начинается с осмотра пыльников: они должны быть целыми, без намечающихся трещин и потеков смазки. Лопнувший пыльник или недостаточно затянутый хомут – основная причина поломки.

Повреждение пыльника

Затем можно проверить полуоси: пошатать в разные стороны левую и правую, любой люфт или стук – признак поломки шарнира.

Как правило, внешние ШРУСы хрустят при поворотах, и для диагностики необходимо на невысокой скорости выполнить поворот под максимальным углом в одну и другую сторону. Колесо, на которое идет поворот, испытывает большую нагрузку, и, если его ШРУС неисправен, он будет хрустеть. То есть, если хруст слышен при повороте вправо, это сломан правый ШРУС, если при повороте влево – то левый.

Для проверки внутренних ШРУСов нужно найти участок с достаточно глубокой ямкой: когда колесо опускается в нее во время движения, максимально возрастает нагрузка на внутренний ШРУС. Поочередно проезжая колесом углубление, можно определить, правый или левый шарнир неисправен.



Немного о пыльниках

В отличие от самого ШРУСа, пыльник является расходным материалом и периодически требует замены. Основной причиной повреждения пыльников являются перепады температуры, воздействие агрессивной химии (выхлоп, бензин, реагенты с дороги) и при этом – значительные механические нагрузки. В зависимости от материала (резина, термопласт, полиуретан, силикон), пыльник служит от 1 до 3 лет, но требует периодического контроля: его повреждение поначалу никак не сказывается на качестве езды, но вода и грязь уже начинают свое «черное дело».

Разрыв пыльника по хомуту

При замене пыльников (плановой или экстренной) одновременно выполняется профилактика ШРУСа: осмотр на предмет износа, замена смазки (порция смазки идет в комплекте с пыльником), а также ставятся новые хомуты (тоже идут в комплекте). Если причиной замены было повреждение пыльника, необходима очистка и дефектовка ШРУСа для определения степени повреждения.

Хомуты, которые продаются вместе с пыльником, могут быть металлические ленточные или винтовые, или пластиковые самозатягивающиеся. В работе и эксплуатации лучше всего себя показывают именно самозатягивающиеся хомуты, которые надежно и герметично фиксируют края пыльника на металлических деталях.



При соблюдении норм эксплуатации ШРУС вообще никак не будет себя проявлять. Проблемы с ним начинаются с того момента, когда нарушается штатный режим его использования.



Рекомендации по выбору ШРУСа и перечисление лучших брендов – в нашем "Гиде покупателя".



Каковы симптомы плохого ШРУСа?

Многие водители не знают, что производительность колесной системы их автомобиля в основном зависит от состояния ШРУСов и осей автомобиля . Эти компоненты участвуют в рулевом управлении, движении и торможении транспортного средства, передавая мощность от двигателя на колеса. Они должны быть в таком состоянии, чтобы они могли нести весь вес транспортного средства, а также пассажиров и груз. В неповрежденном состоянии эти соединения могут прослужить до 100 000 миль без необходимости замены.

Вам может быть интересно, что такое ШРУСы? Проще говоря, ШРУСы представляют собой сложные шаровые шарниры и шарниры, соединяющие оси с передними колесами, необходимые для передачи крутящего момента от трансмиссии к ведущим колесам со стабильной скоростью. Например, на переднеприводных автомобилях есть два шарнира на каждой из двух осей автомобиля: один соединен с шиной, а другой - с трансмиссией. Для обеспечения бесперебойной работы ШРУС набивается смазкой и уплотняется резиновым «пыльником».Пока этот ботинок остается неповрежденным, ваши суставы защищены, и на колеса подается питание. Но что происходит, когда он терпит неудачу? Если ШРУС выходят из строя, эффект проявляется немедленно, а иногда и опасно, поскольку мощность больше не будет передаваться от двигателя к шинам.

Каковы симптомы плохого ШРУСа?

Предотвратить отказ ШРУСа можно, зная, что нужно слушать и где искать. Если ШРУС начинает выходить из строя во время движения, ваш автомобиль начнет тянуть в сторону, поскольку одно колесо теряет мощность.Когда шарнир полностью сломается, соответствующее колесо больше не будет вращаться, и, хотя двигатель все еще может работать, автомобиль не будет двигаться. Вы можете увидеть дым, исходящий из сломанного шарнира, и ваши передние колеса не будут указывать в одном направлении, поскольку одно из них будет полностью отсоединено от ведущей оси. При ускорении вы можете почувствовать вибрацию или громкий лязгающий звук, а также скрежет или щелчки при повороте.

Что делать при выходе из строя ШРУСа? Если возможно, медленно сверните машину с дороги, а затем вызовите эвакуатор.Неисправные ШРУСы представляют собой серьезный риск, поэтому как можно скорее поставьте свой автомобиль в автомагазин. Если есть только небольшая трещина во внешнем шарнире ШРУС, ваш механик может просто заменить пыльник ШРУСа и повторно уплотнить смазку, но при любом серьезном повреждении потребуется совершенно новый шарнир.

Хотите знать, каковы симптомы плохого ШРУСа? Свяжитесь с нашими сертифицированными специалистами ASE в отделе обслуживания Phil сегодня, чтобы получить дополнительную информацию о ШРУСах и осях автомобилей, а также назначить встречу.Наш автомобильный магазин с гордостью обслуживает жителей района Killeen, TX и его окрестностей.

ШРУСы: что это такое и как они выходят из строя?

Шарниры постоянной скорости или ШРУСы используются в большинстве автомобилей с передним приводом, многих полноприводных автомобилях и некоторых автомобилях с задним приводом. ШРУС - это шарнир, предназначенный для передачи равномерного усилия в широком диапазоне углов с минимальным трением и внутренним зазором. Валы CV имеют по два шарнирных соединения на обоих концах вала, позволяя автомобилю двигаться вперед, позволяя подвеске перемещаться по неровностям, а передние колеса поворачиваться влево и вправо.Двухколесные автомобили имеют два вала CV, а автомобили с полным приводом могут иметь до четырех валов CV. ШРУСы заполнены смазкой на основе дисульфида молибдена, это специализированная смазка темно-зеленого или коричневато-серого цвета. Гибкий резиновый или неопреновый чехол удерживает эту смазку в стыке и во всех движущихся частях.

Слабым местом ШРУСов является пыльник. После многих лет и миль поворотов и ударов подвеской вверх и вниз ботинки ослабевают и начинают рваться.Порванный пыльник CV позволяет смазке покидать шарнир, а дорожная грязь, вода и другие загрязнения попадают в шарнир. Загрязнения внутри соединения вызывают трение, которое вызывает ускоренный износ внутренних компонентов в соединении и создает люфт внутри соединения. После выхода из строя вала CV вы можете услышать громкий щелчок, щелчок, звук щелчка при повороте транспортного средства и медленном ускорении. В Tim’s мы рекомендуем заменять валы CV, когда пыльник порвался и на шарнире начинает течь смазка. Мы не считаем, что рисковать иметь неаккуратный шатун в автомобиле не стоит.

На прилагаемых фотографиях вы можете увидеть вал CV с порванным и протекающим пыльником, а также ось CV, которая сбрасывает смазку. Во время наших цифровых осмотров автомобилей мы всегда проверяем ведущую ось. Мы будем рекомендовать замену оси, если есть видимый разрыв в багажнике и контрольная смазка, стекающая с внутренней стороны колесной арки. Пусть профессионалы Тима помогут вам сохранить надежность и безопасность вашего автомобиля в дороге!

Соединения и башмаки постоянной скорости (CV) · BlueStar Inspections

Автомобили состоят из множества относительно небольших компонентов, которые могут не привлекать особого внимания, но жизненно важны для безопасной эксплуатации транспортного средства.Одной из таких деталей является шарнир постоянной скорости (CV) и тот небольшой элемент защиты, который он назвал загрузочным устройством CV. Что такое ШРУС и пыльник, и как узнать, что у вас проблемы? Давай выясним.

Все автомобили с передним приводом имеют ШРУСы на обоих концах приводных валов полуосей, также известные как полуоси. Внутренние ШРУСы соединяют приводные валы мостов с трансмиссией или дифференциалом, а внешние ШРУСы соединяют приводные валы мостов с колесами. В зависимости от типа подвески заднеприводные, полноприводные и полноприводные автомобили также могут иметь ШРУСы и пыльники.

ШРУСов необходимы для передачи крутящего момента от системы трансмиссии и дифференциала на ведущие колеса с постоянной скоростью, при этом поддерживая движение подвески вверх и вниз. Они допускают все типы движения и любые странные углы, необходимые при проезде транспортного средства по дороге. ШРУС в основном предотвращает поломку оси при каждом ударе автомобиля.

Два наиболее часто используемых типа ШРУСов - шаровые и треножные.В переднеприводных автомобилях шаровые ШРУСы используются на внешней стороне приводных валов (внешние ШРУСы), в то время как ШРУСы типа треноги в основном используются на внутренней стороне (внутренние ШРУСы).

ШРУС набивается специальной смазкой, обычно смазкой на основе дисульфида молибдена, и плотно закрывается гибким и прочным резиновым или пластиковым пыльником, удерживаемым на месте двумя зажимами. Сапог обычно выглядит как гармошка в форме воронки. ШРУС не требует какого-либо обслуживания и может служить долго, пока защитный пыльник ШРУСа не поврежден, а в шарнире удерживается достаточная смазка и защищен герметичным чехлом.Башмаки CV служат простой, но важной цели и обеспечивают долгий срок службы осей и шарниров CV.

Самая распространенная проблема с ШРУСами - это когда защитный пыльник трескается, рвется или повреждается. Как только это происходит, смазка вытекает, внутрь попадают влага и грязь, в результате чего ШРУС изнашивается быстрее и, в конечном итоге, выходит из строя из-за потери смазки, загрязнения и коррозии. Обычно сначала ломаются наружные пыльники ШРУС, так как они должны выдерживать больше движений, чем внутренние.

Утечка смазки из небольшой трещины или разрыва является ранним признаком выхода из строя пыльника ШРУСа. Если повреждение более серьезное, вы можете увидеть брызги смазки на внутренней стороне обода колеса и вокруг внутренней части области ведущего колеса. Часто смазка также может попадать на шасси или другие детали в нижней части автомобиля, когда ось CV вращается.

Если автомобиль движется с поврежденным пыльником ШРУСа, ШРУС изнашивается и в конечном итоге выходит из строя. Наиболее частым признаком сильно изношенного внешнего ШРУСа является щелчок или треск при повороте.

Обычно шум становится громче при разгоне на поворотах. В худшем случае сильно изношенный внешний ШРУС может развалиться во время движения. Это приведет к тому, что ваш автомобиль станет непригодным для вождения и потенциально может оставить вас в затруднительном положении.

Неисправности внутреннего ШРУСа случаются редко. Одним из симптомов неисправного внутреннего ШРУСа является дрожь или тряска из стороны в сторону при ускорении. Изношенный внутренний ШРУС может также вызвать стук при переключении с привода на задний ход.

Осмотр подержанного автомобиля всегда должен включать визуальный осмотр всех внутренних и внешних ШРУСов и башмаков путем поворота колес, наблюдая за ботинками.Во время осмотра будут очевидны любые признаки трещин, разрывов, разрывов или повреждений, а также утечки или выброса смазки из ботинок. Необходимо проверить зажимы ботинка, чтобы убедиться, что они присутствуют и надежно закреплены. Оси CV могут погнуться во время столкновений. Это повреждение не всегда может быть видимым, но может быть обнаружено при управлении транспортным средством. Следует провести тест-драйв, во время которого необходимо сделать несколько поворотов в обе стороны с ускорением при повороте. Это обычно выявляет необычные щелкающие звуки, вибрацию и другие проблемы с ШРУСами.

3 вещи, которые нужно знать о автомобильных ШРУСах

А современный автомобиль содержит ошеломляющее количество компонентов, каждый один из которых играет ключевую роль в поддержании оптимальной производительности. К сожалению, если вы не являетесь сертифицированным автомехаником, многие деталей вашего автомобиля, скорее всего, останутся для вас загадкой. Особенно малоизвестный компонент носит название постоянной скорости шарниры, или ШРУСы для краткости.

Ваш ШРУСы автомобиля играют жизненно важную роль в передаче силы от вашего трансмиссия на ваши колеса.Чем больше вы знаете о том, как это компонент работает, тем лучше вы сможете определить любые потенциальные проблемы. Эта статья представляет собой отличное введение в ШРУСы, выделение трех ключевых частей информации об этом ключе автомобильный компонент.

1. ШРУСы передают крутящий момент на ваши колеса

CV шарниры образуют жизненно важное звено между трансмиссией и колесами. Все переднеприводные автомобили имеют четыре ШРУСа, по одному на каждом конце. каждый из приводных валов, идущих от трансмиссии к вашей колеса.Полноприводные автомобили также обычно содержат ШРУСы. которые выполняют идентичную функцию для задних колес.

А ШРУС гарантирует, что крутящий момент от вашей трансмиссии достигает колеса с постоянной скоростью независимо от положения колес. Другими словами, ШРУСы должны поддерживать постоянное вращающее усилие. во время поворотов, с учетом естественного подъема и спуска движение вашей подвески.

Два распространенные типы ШРУСов существуют: шаровые опоры и шарниры треноги.Большинство автомобили используют комбинацию двух типов шарниров. Внешний шарнир, который соединяет карданный вал с колесом, использует шаровую опору. Внутренний шарниры, которые соединяют карданный вал с трансмиссией, обычно используют шарниры штатива.

2. Больше всего проблемных стержней ШРУС из поврежденных башмаков

В для обеспечения плавного и полного движения ШРУС должен оставайтесь достаточно смазанными консистентной смазкой. Чтобы смазка не смыв и / или загрязнившись, все ШРУСы содержат защитное покрытие, обычно называемое сапогом.

Производители конструировать башмаки CV из сверхпрочной резины. В результате большинство резюме Срок службы ботинок составляет несколько тысяч миль. И все же продолжительность жизни Пыльник CV обычно не дотягивает до самого ШРУСа.

Больше время, пыльник CV накапливает износ в результате его открытое положение на днище вашего автомобиля. Такая одежда может в конечном итоге привести к образованию трещин и разрывов в багажнике CV, которые в свою очередь приводит к недостатку смазки.

А значительное количество отказов ШРУСов происходит из-за повреждения ШРУС пыльник и соответствующая потеря консистентной смазки.Для этого причина, владельцы автомобилей должны регулярно проверять их ботинки CV, и при необходимости заменил.

3. Поврежденные ботинки CV приводят к распознаваемым симптомам

Смарт владельцы автомобилей часто могут идентифицировать поврежденный багажник до того, как он вызовет CV. сустав полностью провалиться. Один из самых распространенных признаков - пятна. смазки на внутренних краях шин. Смазка выходит из внутри ботинка до того, как ось выбрасывает его наружу на шину.

Вы может также заметить, что ваш автомобиль начал необычно вибрировать во время ваш драйв.Без соответствующей смазки соединение не может двигаться, как плавно как надо. Странные звуки щелчка также могут сопровождать вибрации. Такие звуки имеют тенденцию становиться более выраженными, когда вы автомобиль поворачивает или ускоряется.

Игнорирование такие симптомы, которые продолжаются слишком долго, увеличивают риск повреждения ваших CV-суставов. развитие необратимых форм повреждений. Те, кто слишком долго ждут, чтобы искать наша профессиональная помощь может закончиться заменой их резюме суставы целиком. Для получения дополнительной информации о том, как получить максимальную отдачу от ваши ШРУСы, обратитесь к специалистам по ремонту автомобилей по номеру Radial Шиномонтаж .

ШРУСов | Бюджетный Авто Ремонт

Все переднеприводные автомобили, а также некоторые заднеприводные и полноприводные автомобили оснащены шарнирами CV (постоянной скорости). На автомобилях с передним приводом внутренний шарнир соединен с трансмиссией, а внешний шарнир соединен со ступицей колеса. Между двумя шарнирами и соединением двух шарниров вместе находится полуось или ведущий вал, также известный как полуоси.Есть правый и левый приводные валы с внутренним и внешним ШРУСами. Эти узлы приводного вала / ШРУС передают крутящий момент от трансмиссии на колеса, тем самым поворачивая колеса. ШРУСы позволяют приводным валам плавно перемещаться вверх и вниз вместе с подвеской при вращении с постоянной скоростью.

ШРУСы

заполнены стойкой смазкой, герметизированы и защищены резиновыми башмаками. Пока эти ботинки не порваны и не вытекла смазка, ШРУСы не нуждаются в обслуживании и прослужат много лет и десятки тысяч миль.Однако, если защитный чехол треснул или порван, смазка вытечет наружу и, в конечном итоге, вызовет повреждение ШРУС из-за отсутствия смазки. Вы можете положиться на сертифицированных технических специалистов в Budget Auto Repair, которые проверит ваши ШРУСы и ботинки, когда ваш автомобиль находится в воздухе в нашем магазине.

Ключом к экономии денег является раннее обнаружение и профилактика. Смазка, выходящая из небольшого отверстия или трещины в башмаке CV, является признаком серьезных проблем, если ею пренебречь. Продолжение вождения автомобиля с протекающим пыльником ШРУСа в конечном итоге приведет к выходу из строя самого ШРУСа.Распространенным признаком изношенного ШРУСа является щелчок или стук в передней части, особенно при поворотах. Если соединение действительно сломается, что может произойти в тяжелых случаях, ваша машина больше не будет ездить, и ее придется буксировать. Замена поврежденного или протекающего пыльника ШРУСа и повторная набивка ШРУСа свежей смазкой намного дешевле, чем замена ШРУСа или полуоси. К тому же это намного удобнее, чем ломаться.

Что такое ботинки CV и почему они так важны для вашего автомобиля?

Автомобили состоят из множества относительно небольших компонентов, которым, возможно, не уделяется столько внимания, но они жизненно важны для безопасной эксплуатации.Одной из таких частей является шарнир равных угловых скоростей (ШРУС), который передает мощность от трансмиссии на колеса (обычно на передние колеса). Единственная небольшая защита, которую он имеет, называется загрузкой, но что такое загрузка CV и как узнать, что у вас проблемы?

Впечатляющий CV

Сам по себе CV-шарнир в основном предохраняет вашу ось от поломки каждый раз, когда вы наезжаете на неровность, а также удерживает ваши колеса выровненными и вращающимися. Фактически их два на оси: один у трансмиссии и один у колеса.Они допускают все типы движений и любые странные углы, необходимые при проезде по дороге, и поэтому шарнир должен оставаться очень хорошо смазанным. Пыльник представляет собой небольшую резиновую оболочку, которая закрывает шарнир и удерживает смазку внутри.

Загрузка

Ботинок достаточно легко порвать, будь то дорожный мусор или старость. Когда это происходит, смазка вытекает, и внутрь попадают такие загрязнения, как вода и повреждающие частицы. С меньшим количеством смазки и большим количеством воды вы начнете образовывать ржавчину, которая быстро разрушит соединение.Сломанный ШРУС - это серьезная неисправность, из-за которой автомобиль становится непригодным для движения, поэтому следить за своим багажником и заменять его вскоре после того, как он разорвался, должно стать первоочередной задачей. Есть несколько предупреждающих признаков того, что у вас возникла проблема: брызги смазки на внутренней части колеса, видимые повреждения или вибрация во время движения. Если вы получаете серьезную вибрацию или слышите заметный щелчок или треск при повороте, вы уже опоздали и должны немедленно заменить всю ось CV.

Загрузка

Если вы заметили проблему, когда соединение все еще в хорошем состоянии, то есть надежда.Шарнир можно переуплотнить смазкой, и можно установить новый пыльник. Есть три разных варианта. Обычный пыльник представляет собой единое целое, которое можно установить только после снятия оси с автомобиля. В этот момент вы можете установить совершенно новый шарнир. Эластичный пыльник можно установить, сняв только колесо и ступицу, но он немного слабее. Наконец, конструкция с раздельной загрузкой - это самый простой, но самый слабый вариант, который можно установить без удаления каких-либо компонентов, но он не работает так долго.

Так что же такое загрузка CV? Это крошечный, но важный элемент жизненно важного компонента трансмиссии. Учитывая последствия пренебрежения его обслуживанием, имеет смысл добавить это к регулярным проверкам, особенно после 100 000 миль.

Ознакомьтесь со всеми деталями трансмиссии , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о том, что такое загрузка CV, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Ремонт ШРУСов с 3-летней гарантией 36000 миль, Свяжитесь с нами для получения подробной информации

Вы знаете, что у вашего автомобиля есть колеса, которые приводятся в движение двигателем, вырабатывающим мощность. Но между двигателем и ведущими колесами есть сложная система деталей, которые преобразуют взрывную энергию внутреннего сгорания в энергию вращения, которая затем может раскрутить шины вашего автомобиля. Одной из самых важных частей, ближайших к колесам автомобиля, являются шарниры постоянной скорости - ШРУСы.Все переднеприводные автомобили имеют ШРУСы на обоих концах приводных валов. Многие заднеприводные и полноприводные легковые и грузовые автомобили также имеют ШРУСы. Внутренние ШРУСы соединяют приводные валы с трансмиссией, а внешние ШРУСы соединяют ведущие валы с колесами. Они необходимы для передачи крутящего момента от трансмиссии к ведущим колесам с постоянной скоростью, при этом поддерживая движение подвески автомобиля.

ШРУСы вашего автомобиля набиты специальной смазкой и плотно закрыты резиновым или пластиковым чехлом, который удерживается на месте двумя зажимами.ШРУСы обычно не нуждаются в обслуживании и могут прослужить очень долго - даже сотни тысяч миль - до тех пор, пока защищающий их пыльник CV не поврежден. Обычно проблемы с ШРУСами возникают из-за того, что пыльник треснул или был поврежден, в результате чего защитная смазка вышла наружу, а влага и грязь попали внутрь. Это может привести к ускоренному износу из-за отсутствия смазки и коррозии. Внешние сапоги CV обычно выходят из строя первыми, потому что они двигаются больше, чем внутренние. Ваш механик должен проверять все башмаки CV во время регулярных посещений для обслуживания, проверяя на наличие трещин, разрывов и других повреждений.

Если вы видите смазку на ботинках CV, это обычно указывает на небольшую трещину или разрыв, что является ранним признаком того, что они начали выходить из строя. Если вы продолжите водить машину с сильно поврежденным пыльником ШРУСа, сам шарнир изнашивается и в конечном итоге выходит из строя. Если ваша машина щелкает или хлопает при повороте, это может быть признаком того, что у вас сильно изношен ШРУС. В крайних случаях ШРУС может даже разрушиться во время движения, что приведет к опасной потере управления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
