Датчик детонации является одним из узлов электронной системы управления работой двигателя автомобиля. Эта деталь достаточно надежна, но она тоже иногда выходит из строя, и тогда требуется ее замена.

Назначение и место расположения датчика детонации

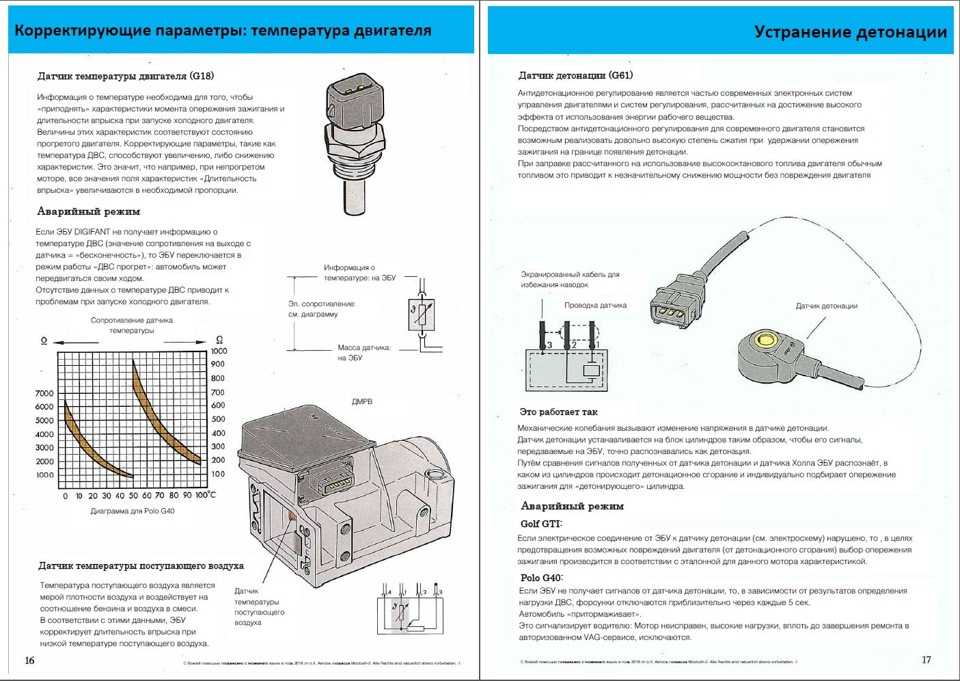

Датчик детонации (ДД) – это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе, то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.

Фото датчика детонации Приоры

Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

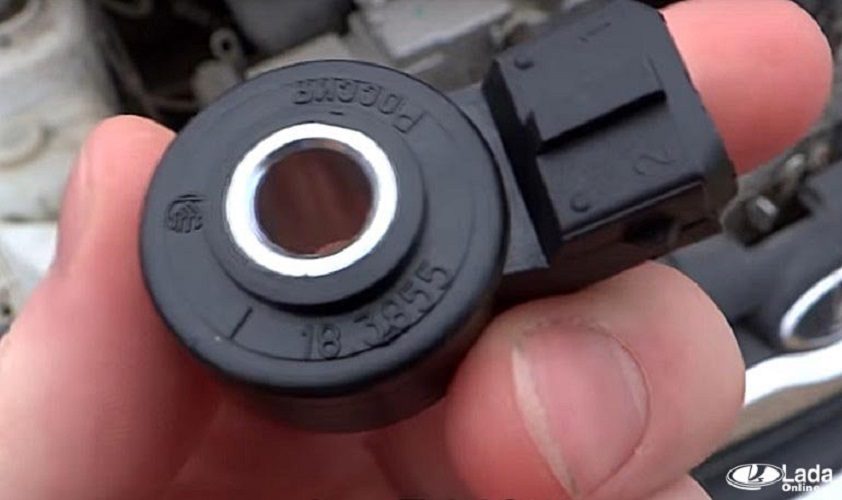

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД – чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.

На фото — ДД Приоры

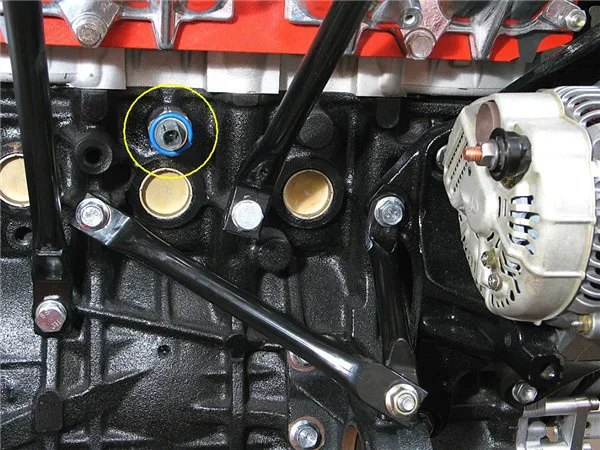

ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.

Когда на Приоре меняют ДД?

ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.

Фото снятия датчика детонации

Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.

Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.

На фото — поломка датчика детонации

Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.

Как снять и проверить датчик?

Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.

Чтобы снять защиту картера, надо:

  • открутить 5 гаек с головкой на 10;
  • открутить 2 гайки на 19, установленные на задней части щитка;
  • снять защиту.

Демонтаж датчика:

  • нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
  • ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
  • выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.

Фото демонтажа датчика детонации

Проверка датчика:

  1. К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
  2. Берем металлический предмет – плоскогубцы или болт – и слегка постукиваем им по ДД.

При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.

На фото — диагностика датчика детонации

Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика.

Затяжку крепящего его болта на 13 надо делать с небольшим усилием – 10,4–24,2 Н·м (1,1 – 2,5 кгс). Более сильная затяжка скажется на работе датчика.
