Замена педали газа (педаль акселератора с датчиком, Е-газ) Лада Веста (Lada Vesta)

Электронная педаль акселератора входит в состав ЭСУД.

Электронная педаль акселератора («Е-газ», Е-GAZ) установленная на автомобилях Lada Vesta не имеет механической связи с дроссельной заслонкой, привод заслонки осуществляется шаговым электродвигателем. Нажатием на педаль акселератора водитель только обозначает, какое ускорение он желал бы получить, а система управления двигателем, в свою очередь, с учетом скорости автомобиля, включенной передачи, нагрузки на двигатель и частоты вращения коленчатого вала открывает дроссельную заслонку на необходимый угол. Тоже происходит, когда водитель убирает ногу с педали газа.

Педаль электрически передает сигнал о положении педали акселератора контроллеру. ЭПА располагается на кронштейне под правой ногой водителя. Педаль состоит из пластмассового рычага и двух датчиков, встроенных в кронштейн. Все элементы представляют собой единую конструкцию, которую иногда называют модулем педали.

Рис. 1.1-03. Расположение электронной педали акселератора в салоне автомобилей семейства LADA VESTA:1 — электронная педаль акселератора

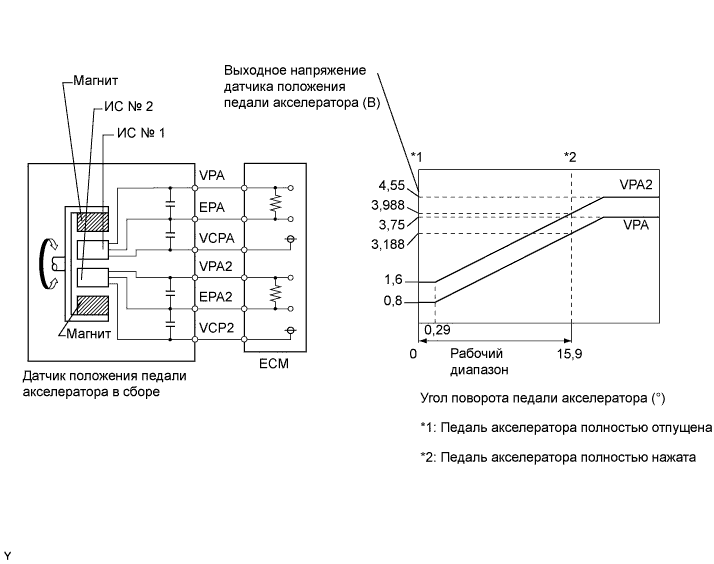

В ЭПА используются два датчика положения педали акселератора (ДППА). ДППА представляют собой резисторы потенциометрического типа, на которые подается питание 5 В от контроллера. ДППА механически связаны с приводом от рычага педали. Две независимые пружины между рычагом педали и корпусом создают возвратное усилие. Получая аналоговый электрический сигнал от ЭПА, контроллер формирует сигнал для управления положением дроссельной заслонки.

Выходное напряжение ДППА меняется пропорционально нажатию педали акселератора. При отпущенной педали акселератора сигнал ДППА 1 должен быть в пределах 0,50…0,85 В, сигнал ДППА 2 в пределах 0,25…0,43 В. При полностью нажатой педали акселератора сигнал ДППА 1 должен быть в пределах 4,19…4,59 В, сигнал ДППА 2 в пределах 2,095…2,295 В. При любом положении педали акселератора сигнал ДППА 1 должен быть в два раза больше сигнала ДППА 2.

В случае, выхода из строя одного из датчиков (или обрыва его электрической цепи), в комбинации приборов включится сигнализатор неисправности систем управления двигателем. Если за контрольное время сигнал с датчика не восстановится, ЭБУ переведет систему на резервный режим работы. В этом режиме даже при резком нажатии педали акселератора, обороты двигателя будут расти медленно. Но, на автомобиле можно будет продолжить движение до места ремонта своим ходом (возможно некоторое увеличение расхода топлива и изменение некоторых других технических показателей двигателя).

В случае, когда из строя выйдут оба датчика, ЭБУ переведет систему управления двигателем в аварийный режим работы, двигатель будет работать только на оборотах немного выше холостого хода (1500 мин^-1). Это позволит автомобилю сохранить способность самостоятельно двигаться, хотя и с очень небольшой скоростью (в случае необходимости можно переместить автомобиль на небольшое расстояние в безопасное место, покинуть перекресток или съехать на обочину).

Снятие

Для работы потребуются: торцовая головка на «10», отвёртка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отверните три гайки крепления педали к щиту передка и отведите педаль на длину жгута проводов.

ПРИМЕЧАНИЕ

Для получения удобного доступа к гайкам крепления педали снимите нижний декоративный щиток панели приборов.

3. Сожмите фиксатор колодки жгута проводов, отсоедините колодку и снимите педаль.

4. Проверьте состояние подвижных контактов и токопроводящих дорожек датчиков положения педали. Для этого подсоедините один щуп омметра к выводу «4», а другой к выводу «2». Медленно перемещайте педаль, по прибору контролируя электрическое сопротивление, которое должно плавно уменьшаться.

5. Повторите проверку, подсоединив омметр к выводам «4» и «3».

6. Аналогично проверьте токопроводящую дорожку другого датчика, последовательно подсоединяя омметр соответственно к выводам «1» и «6», а потом к «6» и «5».

Если при проверке любой из дорожек сопротивление будет меняться скачками, датчик неисправен. Датчики положения электронной педали акселератора ремонту не подлежат, в случае их неисправности педаль заменяют в сборе.

7. Установите педаль акселератора порядке, обратном снятию. Гайки крепления затяните моментом 6-8 Н-м.

Чтобы случайно не погнуть контакты в разъёме датчика педали акселератора, перед установкой сначала подсоедините к разъёму колодку жгута проводов. Только после этого установите педаль на шпильки крепления.

76063 Auger Датчик положения педали газа

Датчик положения педали газа

0 из 10

Auger

76063

Вес: 0,038 кг

Показать все характеристики для Auger 76063

Показать для каких автомобилей подходит Auger 76063

Оригинальные номера производителей аналогом которых является Auger 76063

Датчик положения педали газа

0 из 10

Производитель: Sampa

Артикул: 096. 420

Вес: 0,038 кг

1 603 ₽

Купить аналог Auger 76063

(11)

ОЕМ номера

Реостат педали газа

0 из 10

Производитель: Startec

Артикул: inf14004

5 дн

Показать сроки доставки

1 612 ₽

Купить аналог Auger 76063

4 дн

Показать сроки доставки

1 779 ₽

Купить аналог Auger 76063

Другие предложения (2)

ОЕМ номера

потенциометр педали газа\ RVI Premium

0 из 10

Производитель: Stellox

Артикул: 8800292SX

5 дн

Показать сроки доставки

1 900 ₽

Купить аналог Auger 76063

Датчик

0 из 10

Производитель: Ebs

Артикул: 30302025

Вес: 0,06 кг

3 дн

Показать сроки доставки

2 937 ₽

Купить аналог Auger 76063

Другие предложения (3)

Датчик

0 из 10

Производитель: Ebs

Артикул: 30302022

Вес: 0,05 кг

3 дн

Показать сроки доставки

3 047 ₽

Купить аналог Auger 76063

Другие предложения (3)

Потенциометр педали газа 5-и контактный с проводом и прямоугольной фишкой Volvo

0 из 10

Производитель: STARKMEISTER

Артикул: S132545

23

шт.

3 дн

Показать сроки доставки

3 084 ₽

Купить аналог Auger 76063

Другие предложения (3)

Датчик положения педали газа (реостат) Multibrand Volvo FM-Series,Renault R.V.I.

0 из 10

Производитель: STARKMEISTER

Артикул: S13.2363

62

шт.

3 дн

Показать сроки доставки

3 182 ₽

Купить аналог Auger 76063

Другие предложения (3)

Реостат педали газа

0 из 10

Производитель: Startec

Артикул: INF14005

17

шт.

5 дн

Показать сроки доставки

3 865 ₽

Купить аналог Auger 76063

2 дн

Показать сроки доставки

4 035 ₽

Купить аналог Auger 76063

Другие предложения (5)

ОЕМ номера

Потенциометр

0 из 10

Производитель: DT Spare Parts

Артикул: 2. 16239

Вес: 37 г

13

шт.

25 дн

Показать сроки доставки

7 002 ₽

Купить аналог Auger 76063

ОЕМ номера

Найти фото товара в интернете

Реостат педали газа

0 из 10

Производитель: TOPCOVER

Артикул: T09457002

10

шт.

2 дн

Показать сроки доставки

1 239 ₽

Купить аналог Auger 76063

Другие предложения (1)

Найти фото товара в интернете

Датчик положения педали акселератора

0 из 10

Производитель: Roers Parts

Артикул: RP20504685

30

шт.

4 дн

Показать сроки доставки

1 317 ₽

Купить аналог Auger 76063

Другие предложения (1)

Найти фото товара в интернете

Реостат педали газа

0 из 10

Производитель: Startec

Артикул: INF14003

5 дн

Показать сроки доставки

1 680 ₽

Купить аналог Auger 76063

13

шт.

4 дн

Показать сроки доставки

1 779 ₽

Купить аналог Auger 76063

Другие предложения (3)

ОЕМ номера

Найти фото товара в интернете

88-00293-SX_потенциометр педали газа! 6-pin черн. прямоугольная фишка\ Volvo Fh2

0 из 10

Производитель: Stellox

Артикул: 8800293SX

5 дн

Показать сроки доставки

2 082 ₽

Купить аналог Auger 76063

Срок поставки

Понедельник

1 239 ₽

Вторник

1 603 ₽

3-5 дней

1 317 ₽

Более 5 дней

7 002 ₽

Доступное количество

Производители

Ebs

2 937 ₽

Sampa

1 603 ₽

Stellox

1 900 ₽

Startec

1 612 ₽

Roers Parts

1 317 ₽

STARKMEISTER

3 084 ₽

DT Spare Parts

7 002 ₽

TOPCOVER

1 239 ₽

Датчик положения педали акселератора | Автозапчасти O’Reilly

Сравнить

Импортный датчик педали акселератора с прямым зажиганием, 6 клемм

Сравнить

Импортный узел педали акселератора с прямым зажиганием, 6 клемм

Сравнить

Стандартный многоцелевой соединитель с 2 клеммами зажигания

Сравнить

Стандартное зажигание 3 Клемма датчика педали акселератора

Сравнить

Стандартный универсальный разъем зажигания с 3 контактами

Сравнить

Стандартный универсальный разъем зажигания с 9 контактами

Сравнить

Стандартный разъем зажигания 10 Датчик педали акселератора

Сравнить

Стандартный разъем зажигания 9 Датчик педали акселератора

Сравнить

Стандартный универсальный разъем зажигания с 10 контактами

Сравнить

Стандартный универсальный разъем зажигания с 10 контактами

Сравнить

Стандартный разъем зажигания 9 Датчик педали акселератора

Сравнить

Стандартный разъем зажигания 10 Датчик педали акселератора

Сравнить

Стандартный универсальный разъем зажигания с 9 контактами

Сравнить

Стандартный универсальный разъем зажигания с 9 контактами

Сравнить

Стандартное зажигание 10-контактный датчик педали акселератора

Сравнить

Стандартный разъем зажигания 6 Датчик педали акселератора

Сравнить

Стандартный универсальный разъем зажигания с 6 контактами

Сравнить

Стандартный универсальный разъем зажигания с 6 контактами

Сравнить

Стандартный разъем зажигания 6 Датчик педали акселератора

Сравнить

Стандартный универсальный разъем зажигания с 8 клеммами

Датчик положения педали акселератора сообщает дроссельной заслонке, насколько далеко нужно открыть дроссельную заслонку. Когда вы нажимаете или отпускаете педаль газа, она отправляет эти данные в блок управления двигателем (ECU) автомобиля для передачи в топливную систему и корпус дроссельной заслонки. Датчик акселератора может выйти из строя из-за тепла от брандмауэра. Неисправный датчик акселератора может привести к задержке ускорения двигателя или отклика на педаль газа. Это также может вызвать проблемы с эффективностью использования топлива или вызвать срабатывание индикатора Check Engine. Если у вас горит индикатор Check Engine, посетите местный магазин автозапчастей O’Reilly, чтобы отсканировать код. Если вам нужна замена, у нас есть датчики положения педали акселератора для большинства автомобилей.

Признаки неисправности датчика положения педали акселератора, диагностика и устранение неполадок — Rx Mechanic

Знание признаков неисправности датчика положения педали акселератора, способы диагностики и устранения неисправности уберегут вас, среди прочего, от неровного холостого хода, непостоянного ускорения. Датчик APP служит определителем и связующим звеном между водителем и ECU — по сути, мозгом автомобиля.

Сигнализирует блоку управления двигателем, чтобы через дроссельную заслонку в двигатель поступало большее соотношение воздушно-топливной смеси в соответствии с положением педали газа. Это нормально, когда автомобиль ускоряется, когда водитель нажимает педаль газа до тех пор, пока он не перестанет двигаться. В любом случае несколько факторов могут препятствовать ускорению или вызывать неровный холостой ход, но отследить причину может быть сложно.

Наиболее распространенной причиной этой проблемы может быть неисправный датчик APP или проблемы с датчиком положения дроссельной заслонки. В этой статье подробно обсуждаются признаки неисправного датчика APP, а также способы его диагностики и устранения. Сядьте поудобнее и прочитайте 5 минут.

Признаки неисправного датчика положения педали акселератора

Как и большинство электрических и механических компонентов автомобиля, неисправный или неисправный датчик АРР выдает ряд признаков, предупреждающих водителя о наличии проблемы в системе. «Проблемы датчика положения педали акселератора» следующие;

Неровный холостой ход:

Если ваш автомобиль не работает стабильно на холостом ходу, есть вероятность, что у вас неисправен датчик положения педали акселератора (APP). Безупречно работающий датчик APP необходим для хорошей подачи топлива и постоянного или плавного холостого хода.

Ваш автомобиль не разгоняется до определенного предела:

Предположим, что ваша детская коляска разгоняется до определенного предела и не превысит эту скорость; это указывает на то, что ваш датчик APP не может отправлять точные сигналы положения дроссельной заслонки. В результате плохая работа двигателя.

Двигатель работает неэффективно:

Если датчик положения педали акселератора работает неправильно, у него будут проблемы с топливной экономичностью. Помимо отправки сигнала водителя на корпус дроссельной заслонки, он стабилизирует управление дроссельной заслонкой.

Он предназначен для получения команды от водителя и поддерживает постоянное давление топлива, посылая данные от водителя в ЭБУ, а затем в корпус дроссельной заслонки. Если датчик не может отправить соответствующие показания из-за ослабленного провода, ржавых разъемов или оборванных проводов, это негативно повлияет на экономию топлива.

Неравномерное ускорение:

Когда вы нажимаете педаль газа, ваш двигатель должен реагировать немедленно. Но если датчик положения педали акселератора выйдет из строя, способность автомобиля мгновенно ускоряться или замедляться, когда водитель нажимает на педаль газа, резко снижается. Это может создать опасность на дороге, поскольку водитель не имеет полного контроля над автомобилем.

Вам необходимо прекратить движение, как только вы заметите непостоянное ускорение. Если происходит неравномерное ускорение, убедитесь, что вы остановили свой автомобиль в безопасном месте, и обратитесь к своему дилеру или механику, чтобы диагностировать и устранить проблему.

Плохое переключение АКПП или рывки при нажатии на педаль газа:

Неисправный датчик АРР посылает ложный сигнал на ЭБУ коробки передач. Нажатие педали газа с неисправным датчиком будет давать запаздывающие сигналы или всплески изменяющихся сигналов, что приведет к плохому переключению передач.

Контрольная лампа двигателя:

Поскольку датчик положения педали акселератора является электрическим компонентом, контролируемым автомобильным компьютером, он выводит код неисправности на компьютер, когда что-то идет не так. Вы сможете заметить наличие зарегистрированной неисправности, когда загорится индикатор проверки двигателя.

Чтобы ЭБУ вашего автомобиля работал должным образом, все электрические датчики в вашем автомобиле должны быть в хорошем рабочем состоянии. Неисправный датчик APP зарегистрирует диагностический код неисправности P2135 . Этот код может быть вызван несколькими причинами, и вам понадобится сертифицированный механик, чтобы диагностировать реальную причину кода в вашей ситуации.

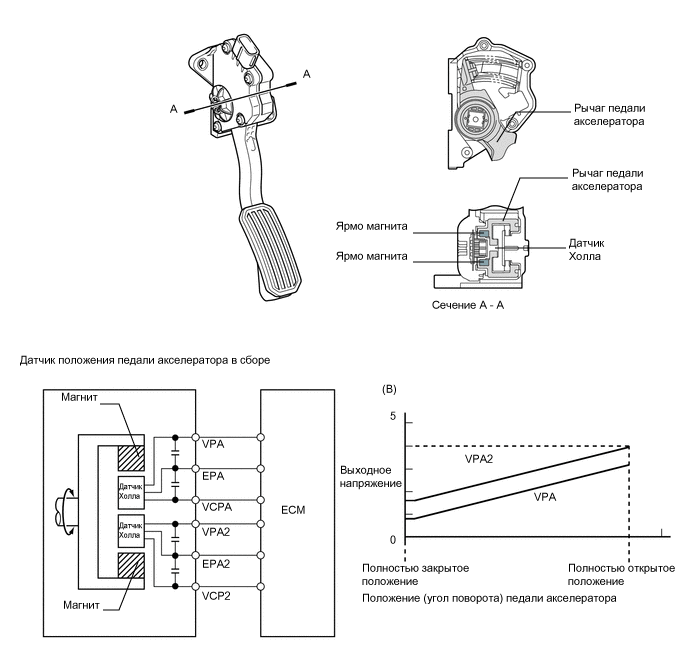

Как работает датчик положения педали акселератора

Современные автомобили используют электронные системы для отправки сигналов от педали газа к ЭБУ и корпусу дроссельной заслонки вместо использования кабеля между педалью газа и корпусом дроссельной заслонки.

Водитель определяет скорость автомобиля, постоянно нажимая на педаль акселератора, что дает сигнал корпусу дроссельной заслонки о необходимости подачи большего количества воздушно-топливной смеси.

«Датчик положения дроссельной заслонки» и датчик АРР контролируют дроссельную заслонку позиционирование клапана корпуса и сигналы на ECU. Затем ECU работает с этим сигналом, чтобы определить необходимое соотношение воздушно-топливной смеси и открыть дроссельную заслонку в зависимости от положения педали акселератора, оборотов в минуту, текущей скорости, показаний MAF и температуры воздуха.

Результат — отличное и плавное вождение. Поэтому необходимо соблюдать принцип работы «датчика положения педали акселератора». Некоторые автомобили оснащены как датчиками TPS на корпусе дроссельной заслонки, так и датчиками APP на педали газа, в то время как другие имеют только датчики положения дроссельной заслонки на корпусе дроссельной заслонки.

Крайне важно обеспечить правильную работу TPS, поскольку она может снизить расход газа и общую производительность двигателя. Где находится приложение?

Знание местоположения датчика положения педали акселератора необходимо для диагностики и замены. Датчик APP прикреплен к педали газа. В большинстве автомобилей можно заменить только датчик APP, а в других автомобилях требуется замена педали газа целиком.

Как проверить датчик положения педали акселератора

Рассмотрим, как выполнить проверку датчика положения педали акселератора. Если вы испытываете два или более из вышеперечисленных признаков, у вас, вероятно, неисправный или паршивый датчик положения педали акселератора. Приступим к процессу тестирования.

Найдите датчик APP:

Первым шагом в диагностике датчика APP является его обнаружение. Датчик APP расположен под приборной панелью со стороны водителя. Он крепится к педали газа.

Как вы уже знаете, автомобили выпускаются несколькими автопроизводителями с разным дизайном. Некоторые датчики APP можно заменить как единое целое, а другие не отсоединяются от педали газа.

Осмотрите жгут проводов:

Пошевелите разъемы и проверьте, не отсоединен ли какой-либо из проводов. Если все в порядке, отсоедините жгут проводов и осмотрите электрические разъемы на наличие ржавчины и коррозии. Любая коррозия на разъемах может привести к ряду других проблем и, конечно же, вызвать электрическое сопротивление.

Датчик APP использует низкое напряжение для отправки сигнала на компьютер — в принципе, это не будет 12 вольт. Это система на 5 вольт.

Проверка проводов мультиметром:

Вы хотите проверить исправность проводов. Соприкоснитесь щупами расходомера друг с другом и прослушайте звуковой сигнал, чтобы убедиться, что счетчик работает. Установите измеритель на шкале Ом и включите звуковой сигнал. Сдвиньте жгут проводов, чтобы получить полный доступ к разъемам.

При снятой крышке вы должны поместить красный щуп на разъемы по отдельности. Разъемы контактируют с педалью. Поместите черный щуп на массу автомобиля и проверьте фиолетовый провод красным щупом. Оно должно быть меньше 5 Ом. Найдите коричневый провод и проверьте его. Эту проверку необходимо проводить при выключенном зажигании.

Если вы обнаружите большую разницу в результатах, например, у вас один 4,1, а другой 0,4, вам нужно проверить провод.

Переключите счетчик на постоянное напряжение. Нужно проверить еще два провода. Теперь включите зажигание в положение ON – не заводите автомобиль. Найдите черный и белый провод и проверьте их. Пока черный щуп измерителя все еще подключен к земле, прикоснитесь красным щупом к белому и черному разъемам соответственно. Показания должны быть около 4,9.или 4,8.

Если оба показания низкие, убедитесь, что аккумулятор заряжен. Перед запуском этого теста напряжение вашей батареи должно быть не менее 12 вольт. Если он меньше этого, вы должны зарядить его. Если вы не видите ничего плохого в проводе, вам придется заменить сам датчик APP.

Итак, как заменить датчик APP? Ответы вы найдете в нескольких следующих абзацах.

Как исправить неисправный датчик положения педали акселератора

Замена датчика положения педали акселератора — несложная задача для среднего механика. Исправление неисправного датчика APP влечет за собой замену неисправного датчика новым. Перед установкой нового датчика вам понадобятся некоторые необходимые ручные инструменты.

Необходимые инструменты:

• Наборы отверток
• Защитные очки
• Вольтметр
• Рабочие перчатки

Необходимые детали:

• Сменный датчик положения педали акселератора.

Приступим к процессу замены.

Отсоедините отрицательную клемму аккумулятора:

Как я всегда советую, отсоедините отрицательную клемму аккумулятора перед работой с любыми электрическими компонентами. Это предотвратит удары током и нежелательные удары, а также повреждения других компонентов электрической системы.

Снимите старый датчик АРР:

Найдите датчик АРР на педали газа и отсоедините жгут проводов, который посылает сигналы на ЭБУ. Убедитесь, что вы отключили его осторожно, нажав на ручку и отсоединив разъемы, чтобы не перерезать провода.

Удалите установочные винты:

Когда жгут проводов не будет мешать, отвинтите установочные винты, удерживающие датчик. Храните винты в безопасном контейнере, если вы собираетесь повторно использовать их для повторной установки нового датчика.

Снимите старый датчик APP:

Аккуратно извлеките старый датчик и утилизируйте его надлежащим образом. Убедитесь, что вы не нарушаете местные правила.

Сравните оба датчика:

Перед установкой рекомендуется сравнить старые и новые компоненты. Обычно это важно, когда вы заменяете компонент запасными частями. Поэтому поместите оба датчика вместе и убедитесь, что новый датчик подойдет.

Установите новый датчик APP:

Следуя обратному процессу, установите новый датчик на то место, где вы сняли старый.

Повторно подключите электрические разъемы:

Аккуратно снова подключите электрический разъем к новому датчику APP. Обратите особое внимание на разъемы и чипы и убедитесь, что они хорошо выровнены для правильной установки.

Снова подсоедините отрицательную клемму аккумулятора:

Снова подсоедините отрицательный кабель и затяните его с помощью большого набора ключей.

Проверьте свою работу : После того, как вы закончите процесс установки, посомневайтесь и перепроверьте свою работу. Запустите тест и посмотрите, окупилась ли работа. Поздравляем, вы успешно заменили неисправный датчик APP.

Часто задаваемые вопросы:

Сколько стоит замена датчика положения педали акселератора?

Средняя стоимость замены датчика APP составляет от 90 до 300 долларов США в зависимости от марки и модели вашего автомобиля. Сам датчик APP должен стоить 40–200 долларов, а плата за обслуживание — около 50–100 долларов.

Стоимость датчика сильно различается, поскольку в некоторых автомобилях датчик АРР является единым блоком, а в других требуется замена педали газа, что делает его более дорогим.

Как сбросить педаль акселератора?

Время очень важно для сброса датчика APP. Если процесс не выполняется в течение указанного времени, он не может быть сброшен.

Процедуры сброса

• Убедитесь, что педаль газа не нажата. Убедитесь, что он полностью освобожден.
• Включите зажигание в положение ON и подождите 2-5 секунд.
• Включите зажигание в положение OFF и подождите 10 секунд
• Включите зажигание в положение ON и подождите 2-5 секунд.
• Включите зажигание в положение OFF и подождите 10 секунд

Как сбросить датчик педали акселератора?

Необходимо откалибровать ЭБУ и педаль газа при замене на новую. Новая калибровка загружается в ЭБУ при установке педали газа или при отсоединении электрического разъема при включенном зажигании.
