Датчик температуры охлаждающей: Чем опасна поломка датчика температуры охлаждающей жидкости

Содержание

Как выбрать датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (сокращенно ДТОЖ) – очень важный элемент, отвечающий за температурой ОЖ системы охлаждения. Суть его работы сводится к тому, чтобы давать сигнал на блок управления мотором, который регулирует состав топливной смеси, а также частоты вращения коленчатого вала, равно как и угол опережения зажигания. Без этого датчика не может идти речи о правильном функционировании охлаждающей системы. Хоть само устройство довольно простое и не требует дорогостоящего обслуживания, оно изредка выходит из строя. Неисправности датчика не вполне очевидны, так как они совпадают с таковыми у некоторых смежных узлов. Попытаемся же разобраться с тем, как устроен ДТОЖ, как его проверять и на что обращать внимание при покупке.

Как это устроено

Датчик температуры антифриза – естественная эволюция автомобильного термореле. В не получивших распространения системах K-Jetronic, в которой впрыск был распределенным, термореле работало так контакт открылся – начался быстрый прогрев мотора, а если контакт закрылся – мотор продолжил функционировать при рабочей температуре.

Сегодня же основой подобного рода датчиков является полупроводниковый термистор, т.е. резистор, который имеет нелинейно зависящее от температуры сопротивление. Решение более чем простое и надежное – в зависимости от сопротивления можно следить за температурой антифриза в режиме реально времени, непрерывно. Термисторы изготавливаются из кобальта или никеля. Материалы обладают одним очень важным свойством. Как только их температура возрастает, увеличивается также количество свободных электронов, что означает уменьшение сопротивления.

Различают 2 типа термисторов в зависимости от температурного коэффициента:

  • С отрицательным коэффициентом. Когда двигатель холодный, максимальным является сопротивление. Как только на датчик подают напряжение в 5 Вольт, причем по мере работы и изменении сопротивления эта величина будет уменьшаться. При этом блок управления мотором регистрирует падение напряжения, тем самым определяя температуру залитой в систему ОЖ;
  • С положительным коэффициентом.
    Работает датчик так же, но по мере роста температуры растет и сопротивление. Такими термисторами оборудованы автомобили марки Renault.

Большая часть автомобиль имеют датчики отрицательного коэффициента. Однако, отметим, что принципиальных различий между 2 типами нет. Если деталь изготовлена в соответствии со всеми стандартами, она всегда будет давать реальную информацию о температуре ОЖ. А когда датчик исправен, управляющая система может сделать следующее:

  • Отрегулировать угол зажигания, выставив тем самым запаздывание или опережение зажигания. Если все выставлено правильно, автомобиль потребляет наименьшее количество горючего;
  • Контролировать параметры топливно-воздушной смеси. В частности если датчик неисправен, блок управления останется без обратной связи и не сможет проконтролировать холостой ход;
  • Обогатить бензин, если автомобиль оснащен системой впрыска. В качестве примера на холодном мотора форсункам передается более продолжительный импульс, что позволяет оптимизировать холостой ход и исключить колебания.
    По этой причине прогрев мотора не сопровождается тряской, лязгом и прочим. Обратный случай: на уже разогретом моторе смесь обедняется, что позволяет улучшить выхлоп, равно как и уменьшить расход.

Кроме того, у датчика много вторичных функций. Он помогает контролировать вращения коленвала, повышает обороты, когда мотор работает на холостом ходу, улучшает работу АКПП с гидротрансформатором.

Где располагается

Как правило, ДТОЖ можно найти в выпускном патрубке ГБЦ, но иногда он ставится прямо на корпусе автомобильного термостата. Устройство имеет специальное посадочное место с резьбой, куда и вкручивается. Сам термистор, как и подобает сердцу детали, находится внутри специального корпуса. Материал корпуса обладает высокой теплопроводностью. Обычно на автоконцернах ставят только один датчик. Но бывают и исключения.

Устанавливают сразу два датчика температуры ОЖ тогда, когда нужно зафиксировать температуру жидкости сразу на выходе жидкости из мотора (это делает первый датчик), а также из радиатора (делает второй датчик).

Сами устройства в любом случае располагаются так, что их наконечники контактировали с залитым антифризом. Если последнего в системе недостаточно, датчики не дадут реальной информации о температуре.

Что укажет на неисправность

Неисправный ДТОЖ оказывает эффект на работу двигателя в целом. По этой причине очень важно определиться с тем, имеются ли проблемы именно с ним. Попутно вам наверняка придется проверить также, к примеру, термостат. Вот основные признаки неисправности:

  1. Повысился расход топлива;
  2. Как только двигатель достигает максимальной температуры, он глохнет;
  3. В холодную погоду затруднился пуск двигателя;
  4. На холодном двигателя автомобиль имеет грязный выхлоп;
  5. При высоких температурах не включается вентилятор.

В самых современных автомобилях информация о неисправности выводится на дисплей. Как показывает практика, полная замена датчика в случае одной из пяти вышеуказанных проблем (а то и всех сразу) не потребуется.

Нужно обратить внимание на утечку антифриза, на состояние проводки и контактов. Как только все приводится в порядок, датчик начинает функционировать в штатном режиме. По этой причине в случае неполадок важно проводить визуальный осмотр. Разобрав датчик, можно увидеть следы коррозии и иногда нарушение геометрии. Однако, такая проверка не всегда дает полную картину ситуации.

Учимся проверять датчик

Что очень хорошо, современные датчики предусматривают возможность осуществлять проверку практически в домашних условиях. Автомобилисту важно лишь иметь под рукой мультиметр для измерения напряжений (хотя для первичной оценки этот показатель знать не обязательно) и сопротивлений, а также любой прибор для измерения температуры. Также вам понадобится ключ на 19, электрический чайник и емкость, в которую нужно будет слить охлаждающую жидкость. Очевидно, последняя сливается. Достаточно сливать жидкость вплоть до уровня, который будет чуть ниже положения устройства. Далее нужно отсоединить проводку и ключом на 19 вывернуть датчик.

Если на автомобиле стоит датчик, температурный коэффициент которого отрицательный, то по мере роста температуры напряжение будет падать. Изначально оно равно 4,00-4,50 Вольтам. Вы можете спросить почему напряжение меньше опорного Датчик попросту шунтирует это напряжение, из-за чего мультиметр показывает те самые 4,00-4,50 Вольта. Как только температура возрастает на 10 °С, напряжение будет падать не более чем на 0,5 Вольт. Если у вас нет под рукой термометра, можете довести температуру воды в электрочайнике до 95-97 °С и измерить сопротивление – если оно примерно равно 177 Ом, с датчиком все в порядке.

Если коэффициент положительный, ситуация будет другой. Уже при 20 °С сопротивление вырастет максимум до 297 Ом, а напряжение на термисторе будет равно 0,6-0,8 Вольт. А, скажем, при 80 °С это будет 383-397 Ом и 1,0-1,2 Вольта соответственно.

Впрочем, более точные значения даны в таблицах зависимостей температур от показаний омметра. Их предоставляют сами производители ДТОЖ. Также руководства изложены в руководствах от автоконцернов. Советуем изучить их, если вы хотите эксплуатировать свой автомобиль максимально долго и продуктивно.

Обратите внимание также на то, что электрическая цепь разорваться или замкнуться на «землю». И то, и то указывает на неисправности проводящих элементов. В таких случаях датчик проще заменить, так как к ремонтопригодным деталям он не относится.

К чему может привести неисправность ДТОЖ

Поскольку в большинстве автомобиль стоят датчики с отрицательным температурным коэффициентом, поговорим именно о них. Наиболее частой их проблемой является несоответствие температур, которых достигает корпус, сопротивлению. Обычно оно очень быстро увеличивается только в небольшом диапазоне температур, а в нескольких - реже. В блоке управления уже зафиксированы нормальные температуры ОХ. Если рассчитанные блоком параметры температур «перескочат» с одного уровня на другой (на более низкий), в двигатель будет подаваться переобогащенная топливно-воздушная смесь. С некоторой вероятностью двигатель заглохнет.

Особенно страдают от проблемных датчиков температуры ОЖ те системы, которые не оборудованы расходомером. В них чаще требуется чистка или полная замена свечи зажигания. Отрицательное влияние автомобиль будет оказывать на окружающую среду, так как выхлоп будет очень грязным на непрогретом двигателе, и с высокой вероятностью не будет соответствовать стандарту даже при более высоких температурах.

Совет автомобилистам

Предметом статьи является достаточно тонкое устройство. И автолюбителям стоит понимать, что оно реагирует на работу смежных узлов, на особенности привода, на внешние условия и особенности охлаждающих жидкостей. Специалисты рекомендуют раскошелиться сразу на несколько антифризов, которые вы будете заливать в зависимости от времени года. Хоть это и дорого, но серьезно продлевает жизнь автомобиля.

Обращайте внимание на материал шайбы. Если это медь, то весь датчик можно устанавливать без предварительных манипуляций. А вот если производитель использовал другой материал, то резьбу обязательно нужно смазать герметиком.

Как выбрать новый датчик температуры антифриза

Правильнее всего будет искать запчасть по VIN-коду. Так вы найдете именно то, что будет исправно работать в тандеме со всей охлаждающей системой и электроникой автомобиля. Малейшие различия в характеристиках старой и новой детали чреваты – двигатель будет сильно греться, повысится расход топлива. Советуем искать по коду транспорта оригинальную запчасть. Она стоит своих денег, так как служить будет очень долго.

Другим вариантом будет поиск по техническим данным транспорта. Вам нужно будет указать марку, кузов, производителя, параметры мотора и года выпуска. В поисках вам помогут менеджеры магазинов или электронные каталоги, в которых запчасти уже отсортированы по указанным параметрам.

После покупки датчика стоит все же проверить его указанным выше методом. Достаточно взять электрочайник, вскипятить в нем воду и проверить датчик омметром. Если при столь высокой температуре датчик покажет себя хорошо, его можно будет смело ставить на автомобиль.

Экскурс по брендам

При подборе аналогов советуем обратить внимание на продукцию вот таких фирм FAE (Испания), Blue Print (Великобритания), EPS (Италия). Отличные запчасти поставляет Nipparts (Нидерланды), среди которых можно найти ДТОЖ практически для всех азиатских автомобилей.

Также неплохие аналоги по доступной цене предлагают Fenox (Беларусь), Era (Италия). Качество датчиков очень высоко, хотя и серьезно уступает OEM-комплектующим. Если ваши финансы сильно ограничены, имеет смысл брать датчик белорусской фирмы.

Не советуем брать аналоги малоизвестных фирм. Поскольку датчик представляет собой пусть и простое, но все же электрическое устройство, низкое качество его исполнения наихудшим образом скажется на работе двигателя. Всякая экономия здесь оказывается сомнительной. Лучше всего переплатить, но взять оригинал – в долгосрочной перспективе он будет работать лучше всякого аналога.

Вывод

Многие автолюбители, узнав о проблемах с системой охлаждения, начинают искать проблему в радиаторе и термостате. Однако, далеко не всегда неполадки могут быть связаны именно с ними. Компактный ДТОЖ также может поломаться, хоть и представляет собой очень надежную деталь. Новая запчасть не стоит больших денег, особенно если учесть, что на выбор сегодня есть аналоги от десятков производителей. Выше мы указали на самых лучших. Впрочем, это не отменяет того, что дольше всего отъездит оригинальная запчасть.

Не советуем медлить с заменой неисправного датчика. Как и всякая деталь системы охлаждения, он должен исправно функционировать, иначе вам не избежать трат на ремонт двигателя. Но до этого доходит редко. Вы сразу заметите чад из выхлопной трубы, проблему с пуском двигателя и его дальнейшей эксплуатацией. Обратитесь к специалистам на СТО. Возможно, полная замена датчика вам и не понадобится.

Датчик температуры охлаждающей жидкости (ДТОЖ) – устройство, принцип работы

Датчик температуры охлаждающей жидкости (ДТОЖ) – это важный элемент системы управления двигателем, который контролирует температуру ОЖ в системе охлаждения. Блок управления двигателем получает информацию от ДТОЖ и в соответствии с ней корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.

Устройство и принцип работы датчика температуры охлаждающей жидкости

"Прародителем" современного датчика температуры охлаждающей жидкости было термореле, которое устанавливалось на некоторые двигатели (например, в системе распределенного впрыска K-Jetronic). Контакт термореле открыт – идет прогрев двигателя, контакт закрыт – мотор работает в своей нормальной температуре.

В настоящее время основа датчика температуры охлаждающей жидкости – это термистор (резистор, который измеряет сопротивление в зависимости от температуры). Контроль за температурой ОЖ осуществляется непрерывно. Материалом для изготовления термистора служит обычно оксид никеля или кобальта. Особенность этих соединений в том, что при увеличении температуры у них увеличивается количество свободных электронов и, соответственно, уменьшается сопротивление.

Чаще всего термистор, который находится внутри ДТОЖ, имеет отрицательный температурный коэффициент. Максимальное сопротивление датчик имеет при холодном двигателе. На датчик температуры охлаждающей жидкости подается напряжение (5В), и по мере изменения сопротивления оно уменьшается. Блок управления двигателем фиксирует изменения напряжения и в соответствии с ним определяет температуру охлаждающей жидкости.

Схема подключения датчика температуры охлаждающей жидкости

На некоторых двигателях (например, на моторах Renault) установлен датчик температуры охлаждающей жидкости с положительным температурным коэффициентом. Он устроен так же, однако при увеличении температуры сопротивление на нем не уменьшается, а увеличивается.

Где находится датчик температуры охлаждающей жидкости

Термистор находится внутри защитного теплопроводного корпуса, а на самом корпусе размещена резьба для крепления датчика, а также электрический разъем. Обычно ДТОЖ вкручивается в выпускной патрубок головки блока цилиндров. На некоторых моторах стоит сразу два датчика: один фиксирует температуру на выходе из двигателя, второй – из радиатора.

Где расположен датчик температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости располагается таким образом, чтобы его наконечник имел прямой контакт с охлаждающей жидкостью. Соответственно, если антифриза в системе мало, то и показатели ДТОЖ могут быть неточными.

Признаки неисправности ДТОЖ

Как и любой другой датчик, ДТОЖ может выйти из строя, вызвав сбои в работе мотора. Первые признаки, по которым можно распознать поломку датчика температуры охлаждающей жидкости:

  • проблемы с запуском двигателя в холодную погоду,
  • плохой выхлоп на холодном двигателе,
  • повышенный расход топлива и т.д.

Чаще всего при возникновении подобных симптомов замена датчика температуры охлаждающей жидкости не требуется. Скорее всего, проблема в отошедшем или поврежденном контакте, повреждении проводки или утечке охлаждающей жидкости. Поэтому для начала следует провести визуальный осмотр датчика на предмет повреждений или коррозии.

Проверка датчика температуры охлаждающей жидкости

Если осмотр не дал результатов, необходимо измерить сопротивление и напряжение датчика при различных температурах. После запуска холодного двигателя по мере его прогрева сопротивление должно падать (или повышаться – в случае положительного температурного коэффицента датчика) в соответствии с нормальными показателями.

Проверку датчика температуры охлаждающей жидкости можно выполнить самостоятельно

Нормальные показатели сопротивления и напряжения для датчика температуры охлаждающей жидкости с отрицательным температурным коэффициентом

Температура ОЖ (°С)Сопротивление (Ом)Напряжение (В)
4800 - 66004,00 - 4,50
1040003,75-4,00
202200 - 28003,00 - 3,50
3013003,25
401000-12002,50 - 3,00
5010002,5
608002,00-2,50
80270 - 3801,00-1,30
110 0,5
 разрыв цепи5,0 ±0,1
 замыкание на "землю"

Нормальные показатели сопротивления и напряжения для ДТОЖ с положительным температурным коэффициентом

Температура ОЖ (°С)Сопротивление (Ом)Напряжение (В)
254-266
20283-2970,6 - 0,8
80383-3971,0-1,2
 разрыв цепи5,0 ±0,1
 замыкание на "землю"

конструкционные особенности, виды, причины неисправности

Одним из важнейших условий правильной работы двигателя автомобиля является контроль за температурой антифриза. Он возможен благодаря датчику температуры охлаждающей жидкости (ДТОЖ). В данной статье мы рассмотрим, как работает датчик и почему он выходит из строя.

Зачем нужен датчик температуры ОЖ

В любом современном автомобиле находится большое количество всевозможных датчиков, которые обеспечивают контроль над различными системами и агрегатами транспортного средства. Один из них – датчик температуры охлаждающей жидкости. Он является одним из компонентов, поддерживающих стабильную работу ДВС. Благодаря ДТОЖ двигатель быстрее нагревается до рабочей температуры и меньше перегревается.

Некоторые автовладельцы путают его с датчиком указателя температуры ОЖ, но это два разных компонента. ДТОЖ передает сигналы в ЭБУ (электронный блок управления), а второй показывает температуру антифриза в системе. Поэтому его поломка не так критична.

По своему устройству ДТОЖ схож с резистором. Его принцип работы основан на изменении сопротивления электрическому току при изменениях температуры окружающей среды. Эти изменения и передаются в ЭБУ и используются для подачи определенных команд двигателю.

Предшественником современного датчика температуры ОЖ является термореле, которые устанавливались в системы впрыска. Работали они следующим образом. До того, как двигатель набирал рабочую температуру, контакты термореле находились в открытом положении. Когда ДВС прогревался – происходило замыкание контакта.

В современных ДТОЖ основным элементом выступает термистор, который определяет зависимость сопротивления от температуры. Основными конструкционными материалами для этого элемента являются оксиды никеля и кобальта. По мере роста температуры в термисторе возрастает количество свободных электронов, вследствие чего происходит уменьшение сопротивления.

Где находится ДТОЖ?


На разных автомобилях этот датчик устанавливается в разных местах. Чаще всего он находится в головке блока цилиндров (ГБЦ) в корпусе термостата или возле него. Но в любом случае он размещается рядом с отводящем патрубком, по которому антифриз поступает обратно в радиатор. Такое расположение обусловлено необходимостью точной передачи данных в электронный блок управления.

Виды датчиков

Датчики температуры двигателя бывают двух видов: с отрицательным или положительным температурным коэффициентом. Принцип работы первых основан на уменьшении сопротивления по мере повышения температуры и наоборот.

Вторые работают наоборот: при повышении температуры сопротивление в таких датчиках увеличивается.

В современных автомобилях наиболее распространены датчики с отрицательным температурным коэффициентом. В некоторых моделях устанавливаются сразу два таких компонента: основной и дополнительный.

Первый передает значение температуры электронному блоку управления, а дополнительный включает вентилятор.

Признаки неисправностей

Благодаря простой конструкции датчик температуры охлаждающей жидкости весьма надежный компонент, но и он со временем изнашивается. При нарушениях работы датчика может произойти неконтролируемое изменение сопротивления и некорректная работа ЭБУ.

Самый явный признак неисправности – это невключение вентилятора, когда температура двигателя повышается выше рабочей отметки. Но для автомобилей с основным и дополнительным датчиком такой показатель неприменим. В этом случае неисправность можно будет выявить по окислению проводки или выходу из строя дополнительного датчика.


Плохой запуск двигателя на холодную также можно рассматривать в качестве признака выхода из строя датчика. В этом случае после запуска ДВС сразу глохнет или заводится лишь с подгазовкой. Но после того, как он прогреется, эта проблема уходит. В данном случае причина может крыться в том, что ДТОЖ подает неверные данные в электронный блок управления. Например, для запуска холодного ДВС требуется больше топлива, чем для прогретого. Но из-за неисправности датчика ЭБУ думает, что силовой агрегат прогрет и подает ему мало топлива, тем самым затрудняя запуск.

Следующим признаком является пуск двигателя на горячую. В этом случае проблема происходит ровно наоборот. Датчик сообщает блоку управления, что двигатель холодный. Соответственно ЭБУ начинает подавать больше топлива и мотор попросту заливает бензином. Это также можно определить по состоянию свечей зажигания – они будут покрыты черным нагаром.

Повышенный расход топлива также является одним из признаков выхода из строя датчика. Это полностью вытекает из предыдущего пункта, так как в двигатель подается большое количество топлива.

Прямым признаком неисправности можно считать хаотичное включение вентилятора охлаждения. В этом случае двигатель работает нормально, но по неизвестной причине регулярно включается вентилятор, хотя никаких предпосылок для этого нет. Это связано с тем, что в показаниях датчика сильный разброс. Например, при повышении температуры антифриза на 1 °C ДТОЖ сообщает блоку управления, что она повысилась на 4 °C, или вовсе не среагирует на изменения. Если температура, при которой вентилятор включается, составляет +101 °C, а рабочая температура охлаждающей жидкости – +97 °C, то "пропустив" эти 4 градуса датчик сообщит блоку управления, что необходимо включать вентилятор, так как температура составляет +101 °C.

Но самое плохое, когда датчик занижает показания. Например, охлаждающая жидкость дошла до температуры кипения, но ДТОЖ сообщает, что ее температура составляет +95 °C. Соответственно блок управления не будет включать вентилятор, когда это действительно необходимо.

Как проверить датчик температуры охлаждающей жидкости?

Проверить работоспособность ДТОЖ можно двумя способами: демонтировав его или прямо на машине. Рассмотрим их подробнее.

Проверка снятого датчика

Для начала датчик температуры ОЖ нужно демонтировать. Для этого понадобится лишь гаечный ключ подходящего размера. Затем для диагностики потребуется вода, кипятильник или электрический чайник, электронный мультиметр, который может измерять сопротивление и термометр.

Наливаем воду в используемую емкость и помещаем в нее датчик и термометр, нагреваем. После этого замеряем сопротивление с интервалом через каждые 5 °C. На выходе получится таблица с данными, которые нужно сравнить с теми, что указаны в технической документации вашего автомобиля. Можно также найти подобную таблицу в интернете.


Данный метод, конечно же, не лишен погрешностей, но они не критичны и целиком зависят от условий проведения диагностики, а также от особенностей самого датчика.

Можно проверить работоспособность ДТОЖ и без термометра. Для этого датчик погружается в закипевшую воду, а затем при помощи мультиметра измеряется его сопротивление. Если деталь исправна, то значение сопротивление будет максимально приближено к тому, что указано в таблице. Небольшие расхождения в данном случае допустимы.

Проверка датчика без демонтажа

Для проверки датчика температуры ОЖ на машине потребуется мультиметр и защитные перчатки. Отсоединяем фишку от датчика, чтобы получить доступ к его контактам. Замерять сопротивление нужно как на холодном, так и на горячем двигателе. Затем нужно сравнить полученные данные с теми, что указаны в таблице по вашему автомобилю. На холодную сопротивление должно быть высоким, а на горячую – низким.

Датчик температуры охлаждающей жидкости двигателя

На чтение 6 мин. Просмотров 6k. Опубликовано

В автомобиле с двигателем внутреннего сгорания система охлаждения поддерживает оптимальную температуру двигателя и предотвращает его перегрев.

Как работает датчик температуры

Датчик температуры охлаждающей жидкости двигателя (engine coolant temperature sensor — ECT) или ДТОЖ измеряет температуру жидкой охлаждающей жидкости.

Типичным ДТОЖ является термистор с отрицательным температурным коэффициентом. Это означает, что его электрическое сопротивление уменьшается при повышении температуры.

Где установлен

Датчик вкручен в один из каналов системы охлаждения и погружен в охлаждающую жидкость.

Многие автомобили имеют более одного датчика температуры ОЖ. В большинстве автомобилей первичный ДТОЖ (датчик ECT 1) устанавливается рядом с термостатом в головке блока цилиндров, блоке или на корпусе термостата. Второй датчик может быть установлен в другой части двигателя или в радиаторе.

В некоторых автомобилях вместо или в дополнение к ДТОЖ используется датчик температуры головки цилиндров или датчик CHT. Датчик CHT работает так же, но он измеряет температуру металла головки цилиндров и не погружен в охлаждающую жидкость.

Это позволяет датчику CHT правильно измерять температуру двигателя даже при потере охлаждающей жидкости. Это может помочь предотвратить перегрев.

Для чего нужен

Датчик температуры подключен к блоку управления двигателя (ЭБУ). Контроллер подает опорное напряжение (обычно 5 вольт) и постоянно отслеживает сигнал ДТОЖ.

Основываясь на этом сигнале, ЭБУ регулирует рабочие характеристики двигателя и включает вентиляторы радиатора, когда температура достигает определенного уровня.

Если сигнал от датчика отсутствует или находится вне ожидаемого диапазона, блок управления включает индикатор Check Engine и сохраняет соответствующий код неисправности в своей памяти.

Проблемы с ДТОЖ

Одной из распространенных проблем является плохой контакт в разъёме или в жгуте проводов. Это вызывает прерывания в сигнале к блоку управления, и ЭБУ устанавливает ошибку.

В некоторых автомобилях симптомы этой проблемы проявляются в виде ошибочных показаний датчика температуры. Двигатель может работать в аварийном режиме: может перестать работать кондиционер, а вентиляторы радиатора могут работать постоянно.

  • Например, в соответствии с сервисным бюллетенем для Dodge Journey 2011 года с двигателем 2,4 л, для исправления кодов неисправностей P0117 (Низкий уровень сигнала ДТОЖ) или P0118 (Высокий уровень сигнала ДТОЖ), вакуумный шланг усилителя тормозов, проложенный слишком близко к разъёму датчика, необходимо заменить.
  • В сервисном бюллетене GM для Chevrolet Impala 2012-2013 годов упоминается проблема, связанная с трением жгута проводов на передней правой стороне коробки передач. Если какой-либо из проводов поврежден или закорочен, это может привести к множеству различных кодов неисправностей, включая коды датчиков температуры P0117 и P0118. Для устранения проблемы жгут нужно восстановить.
  • Коррозия на клеммах или разъёме датчика также может стать причиной неисправностей. Например, сервисный бюллетень Ford описывает проблему в автомобилях Fusion, Escape, Transit Connect 2010-2012, а также в автомобилях марки Mercury и Lincoln с двигателем 2,5 л: попадание воды в разъём датчика может вызвать коды P1285, P1299 и / или P0128. В зависимости от степени коррозии разъём и ДТОЖ нужно очистить или заменить.
  • В сервисном бюллетене для некоторых автомобилей R55, R56, R57 и R58 MINI Cooper / CooperS описана аналогичная проблема с коррозией внутри датчика температуры охлаждающей жидкости, которая может привести к неточным показаниям температуры двигателя. Ремонт включает в себя установку нового датчика и дооснащение нескольких связанных частей.
  • Многие коды ошибок, относящиеся к ДТОЖ, также могут быть вызваны другими причинами, такими как плохой термостат или проблемы с системой охлаждения, включая даже протечку прокладки головки.

Проблема должна быть правильно диагностирована. Конечно, учитывая, что датчик не является дорогостоящей деталью, его часто рекомендуется менять, если есть подозрения, что он неисправен.

Способы проверки датчика температуры ОЖ

Поскольку наконечник датчика должен быть погружен в охлаждающую жидкость, низкий уровень охлаждающей жидкости или воздушные пузыри внутри системы охлаждения могут привести к неправильному сигналу от датчика.

Уровень охлаждающей жидкости всегда должен проверяться в первую очередь при решении проблем с системой охлаждения. Разъём датчика температуры охлаждающей жидкости должен быть проверен на предмет повреждений или коррозии.

Есть несколько способов проверить ДТОЖ. Правильный способ можно найти в руководстве по обслуживанию.

Проверка сопротивления датчика

Одним из способов является измерение сопротивления датчика при различных температурах двигателя и сравнение показаний со спецификациями, приведенными в руководстве по обслуживанию. Для проверки сопротивления используется мультиметр.

Сопротивление датчика может быть измерено только тогда, когда он отключен от цепи. Причина в том, что если вы измеряете сопротивление любого электрического прибора, который подключен к цепи, измерение будет неточным.

Проверка напряжения датчика

Другим способом проверки датчика является измерение напряжения на клеммах датчика при включенном зажигании.

Датчик подключен к блоку управления двигателя. ЭБУ подает опорное напряжение (обычно от 5 вольт), второй провод — это заземление датчика. Опорное напряжение и заземление должны быть проверены в первую очередь.

Поскольку сопротивление датчика снижается по мере прогрева двигателя, напряжение тоже падает.  Когда машина холодная, можно измерить около 3-4 вольт. На полностью прогретом двигателе напряжение падает до 1 вольта.

При отключенном датчике мультиметр покажет 5 вольт. Если напряжения нет, знайте, что цепь либо разомкнута, либо замкнула на массу. Например, один из проводов в жгуте датчика может переломиться или перетереться о корпус и закоротить.

Сравните показания ДТОЖ с другими датчиками температуры

Примером другого датчика, который измеряет температуру, является датчик температуры воздуха на впуске (IAT).

Если автомобиль простоял всю на ночь, температура двигателя и датчика температуры на впуске (IAT) должны быть очень близки. Это можно проверить с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Как вы можете видеть на фотографии, датчик на впуске показывает 32 ° F внутри воздухозаборника, а ДТОЖ — 30,2 ° F. Небольшая разница в измерениях из-за того, что воздух прогревается быстрее, чем двигатель. Если бы разница была намного больше, это означало бы, что один из датчиков измеряет температуру неправильно.

Диагностика прерывистой неисправности датчика

Если в цепи датчика температуры ОЖ возникает прерывистая неисправность, автомеханики используют диагностический прибор для его диагностики.

При подключенном диагностическом приборе нужно отслеживать напряжение датчика, слегка постукивая по нему, шевеля жгут проводов и разъём. Изменение напряжения указывает на проблемную область. Другим способом является контроль температуры, которую показывает датчик.

Почему датчик ДТОЖ показывает −40 °C ?

Когда датчик температуры отключен, диагностический прибор показывает −40 градусов.

Эта функция полезна при диагностике кодов неисправностей, связанных с ДТОЖ. Когда ЭБУ устанавливает код неисправности, он также сохраняет стоп-кадр, который является снимком основных параметров на момент сбоя.

Если стоп-кадр показывает температуру ДТОЖ  −40 °C, это означает, что цепь датчика была разомкнута во время неисправности. Это может быть проблема с самим датчиком, разъёмом или жгутом проводов.

Нужно ли менять ДТОЖ при замене термостата?

Нет, это не обязательно. Однако, бывают прерывистые неисправности, связанные с контролем температуры двигателя, и трудно определить, является ли причиной термостат или датчиком температуры охлаждающей жидкости.

В этом случае обычно оба заменяются одновременно. В некоторых автомобилях блок управления необходимо перепрограммировать в случае неисправности, связанной с контролем температуры двигателя.

Где находится датчик температуры охлаждающей жидкости и зачем нужен

На чтение 8 мин.

Система охлаждения двигателя важна для его бесперебойной работы. И в ней должно быть исправным все, даже такие, на первый взгляд, мелочи, как датчик температуры охлаждающей жидкости.

Что такое датчик температуры охлаждающей жидкости (ДТОЖ)

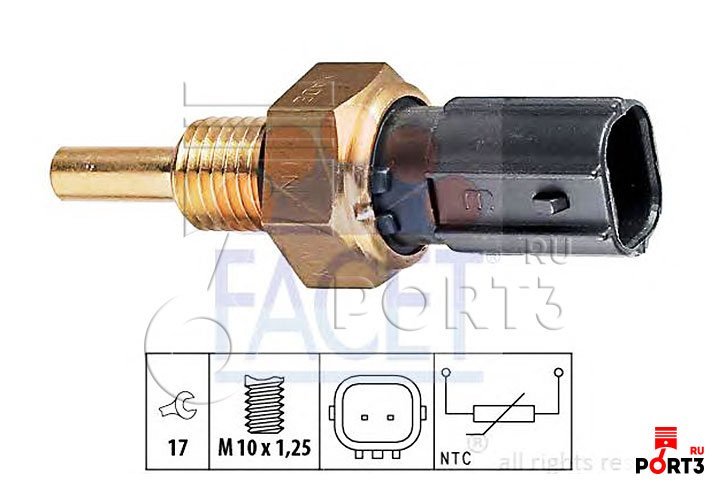

Пример внешнего вида датчиков температуры ОЖ для различных автомобилей

Датчик охлаждающей жидкости – это небольшой прибор, который определяет температуру охлаждающей жидкости в системе. При ее нагреве он подает сигнал на включение вентилятора, чтобы ее снизить.

Главное, за что отвечает датчик температуры охлаждающей жидкости, это включение вентилятора. Если он неисправен, вентилятор не включится. Соответственно, антифриз может закипеть, а мотор – перегреться.

На инжекторных двигателях неправильно работающий (или не работающий вообще) датчик приведет к тому, что угол опережения зажигания будет выставлен электронным блоком управления неверно, горючее будет расходоваться больше, а нагрузка на двигатель возрастет.

Кроме того, есть у этого прибора и другие, не менее важные функции, от выполнения которых зависит работоспособность двигателя в целом. Поэтому неисправность датчика температуры охлаждающей жидкости влияет на многое, а значит, ее нужно вовремя находить и устранять.

Основные задачи и функции ДТОЖ

Как правило, в системе находится несколько датчиков температуры охлаждающей жидкости – от двух до пяти. В стандартной схеме с двумя один отвечает как раз за работу вентилятора, а второй передает данные на панель управления. Дополнительные датчики температуры охлаждающей жидкости используются для других целей.

Если говорить в целом, то вот какие основные задачи стоят перед температурным датчиком охлаждающей жидкости:

  1. Обогащение топлива. При низкой температуре ОЖ датчик подает об этом сигнал на блок управления. В результате впрыск топлива увеличивается. Это нужно, чтобы двигатель стабильно работал на холостых оборотах. И наоборот, при увеличении температуры форсунки уменьшают впрыск топлива. Если же датчик не подает своевременного сигнала о повысившемся градусе, то в результате топливо переобогащается. Это – лишний расход топлива, затраченные на него усилия, загрязнение выхлопов.
  2. Увеличение количества оборотов при запуске. Это нужно для того, чтобы мотор не заглох на старте.
  3. Регулировка клапана рециркуляции выхлопов. Во время запуска двигателя этот клапан должен быть закрыт, до того, как система войдет в нормальный рабочий режим температуры. В противном случае машина будет работать нестабильно или вовсе заглохнет.
  4. Выставление угла зажигания. От правильно или неправильно выставленного угла зажигания зависит расход топлива, количество вредных выбросов, параметры силовой установки и др.

Кроме того, в той или иной степени датчик указателя температуры охлаждающей жидкости отвечает за состояние фильтра, улавливающего пары топлива, а также не дает муфте гидротрансформатора в коробке передач блокироваться до полного прогрева мотора.

Ну и конечно, одна из самых важных функций – это включение вентилятора для охлаждения антифриза. Зачастую в современных автомобилях для этой функции используется специально выделенный датчик, который ничего другого не делает. Остальные функции возложены при этом на другие.

Где находится ДТОЖ

Расположение датчика ОЖ в ВАЗ 2111, 2110

Расположение датчика температуры охлаждающей жидкости известно не каждому водителю. Но поскольку поменять его своими силами в случае поломки не так уж и сложно, выгоднее будет эти места знать. Они находятся в корпусе радиатора или в «рубашке» системы охлаждения. Точная локация зависит от марки и модели автомобиля, однако общее одно: его устанавливают поблизости от термостата, чтобы результат был максимально точным.

Вот основные места, где может стоять датчик температуры охлаждающей жидкости:

  • корпус термостата;
  • головка блока цилиндров;
  • верхний шланг радиатора.

Располагать устройство далеко от термостата и вышеназванных узлов не имеет смысла. Расположенный на удалении, он не сможет точно передавать данные. Сопротивление ДТОЖ напрямую зависит от нагрева мотора – чем температура выше, тем выше сопротивление и наоборот.

Разновидности датчиков температуры ОЖ

Разделяют две большие разновидности ДТОЖ:

  • механический;
  • цифровой.

Механический датчик температуры охлаждающей жидкости устроен просто и действует напрямую. С помощью электрических сигналов он передает параметры изменения сопротивления на указатель температуры на панели приборов и на реле, занимающееся включением вентиляторов. Такие приборчики устанавливаются на карбюраторные моторы, например – на старых отечественных автомобилях.

Цифровые датчики используются в современных автомобилях с двигателями инжекторного типа. Внешне он похож на механический, но принцип работы отличается. Сигналы, считываемые им, подаются не напрямую на вентилятор и шкалу на панели проборов, а на электронный блок управления. Находящийся на блоке процессор анализирует все сигналы и решает, куда их направить дальше.

Также ДТОЖ делятся на магнитные, биметаллические и капиллярные. Отличить первый от второго просто. Стрелка указателя у магнитного колеблется, «подпрыгивает» при отображении значений, а у биметаллического движется плавно и постепенно. Капиллярные на сегодняшний день нигде не используются.

Принцип работы датчика температуры антифриза

Принцип работы датчика температуры охлаждающей жидкости строится на базе физических свойств материала, из которого он изготовлен. Рабочий элемент устройства чувствителен к нагреву, кроме него в устройстве расположены еще электропроводящие контакты.

Так, его сопротивление меняется в зависимости от температуры, данные фиксируются и передаются далее. Как было уже написано выше, у механических ДТОЖ сигнал передается напрямую – к шкале на приборной панели и реле вентилятора, а у цифровых – на электронный блок управления, который сигналы уже распределяет и отправляет по назначению.

Признаки неисправности датчика температуры ОЖ

Поскольку ДТОЖ отвечает за многие функции в автомобиле, то его неисправность приведет к разным неполадкам в работе всей системы. Вот какие признаки неисправности датчика температуры охлаждающей жидкости могут быть:

  • нестабильность работы двигателя – троит, глохнет;
  • диапазон холостых оборотов от 200 до 1500 в минуту, резкие скачки;
  • трудности с запуском мотора;
  • внезапное включение вентилятора охлаждения в холодную погоду;
  • беспричинное увеличение расхода топлива;
  • темный, черный дым из выхлопной трубы.

Это тревожные симптомы могут говорить и о других неполадках в автомобиле, однако первое, на что стоит обратить внимание – это именно датчик.

Основные причины неисправности ДТОЖ

Причин выхода из строя ДТОЖ может быть несколько. Вот основные из них:

  1. Некачественный хладагент. Плохая охлаждающая жидкость приводит к образованию в системе охлаждения налета, отложений, коррозии. Если основной рабочий элемент датчика покроется налетом, это ухудшит его качество. Как следствие – сигналы будут подаваться неверные. Например – более низкие показания датчика температуры охлаждающей жидкости, чем на самом деле. Это приводит к тому, что вентилятор будет включаться не вовремя, а двигатель – перегреваться.
  2. Некачественный датчик. Если первая причина встречается в реальности не так уж и часто, то вот низкое качество самого устройства – увы, достаточно часто. В продаже можно встретить датчики непонятного изготовителя. Да и заводские, аналогичные тем, что установлены на автомобиле с конвейера, почему-то служат в несколько раз меньше.
  3. Течь радиатора. Она может возникнуть в результате сорванной резьбы или неплотно прикрученного датчика. Сорвать резьбу можно довольно легко, поскольку металл радиатора достаточно мягкий. Но и недокручивать тоже не стоит. Также течь могут вызвать износившиеся прокладки.
  4. Сбои электрики. Эта причина приведет к неправильной работе датчика. А вызвать ее может что угодно: от окислившихся контактов до скачка напряжения.

Также на работу ДТОЖ напрямую влияет термостат. Любые сбои, неисправности в его работе могут привести к некорректной работе и датчика тоже.

Как проверить ДТОЖ

Проверка датчика мультиметром

Проверить датчик охлаждающей жидкости проще всего с помощью мультиметра. Перед тем как приступить к этому, следует учесть, что у разных автомобилей показатель сопротивления при низких и высоких температурах будет отличаться. Поэтому его нужно знать. Точный ответ даст мануал к транспортному средству.

Сама процедура проверки предельно проста. Датчик нужно выкрутить, мультиметр подсоединить к его контактам. Воду нагреть до определенной температуры, указанной в мануале (это нужно, чтобы было, с чем сверить), и опустить в нее устройство.

Если показатель не совпадет с тем, что указан в руководстве, значит – проблема в датчике. Если совпадет – значит, он исправен, и виновата электроника или термостат.

Как заменить датчик

Зная, как снять ДТОЖ, легко и заменит его – то есть, просто поставить на место старого новый. Чтобы система работала лучше, рекомендуется при этом заменить и антифриз. Также следует зачистить мелкой шкуркой контакты, которые идут к датчику.

Если же устройство исправно, и его требуется вернуть на место, рекомендуется зачистить его контакты и вообще очистить в целом. Нелишним будет воспользоваться графитовой смазкой для обработки посадочного гнезда под датчик.

Заключение

Датчик температуры антифриза – на первый взгляд, маленькое и незначительное устройство. Однако в современных автомобилях на него возлагаются большие функции. Мелочей в работе транспортного средства не бывает, все взаимосвязано. Поэтому важно знать, какие поломки могут быть у этого устройства, как их определить и как поменять датчик самостоятельно.

Видео

Датчик температуры двигателя — что это, как выглядит

Определение неисправности датчика Температуры без Диагностики

Датчик температуры охлаждающей жидкости: назначение, устройство, принцип работы

Работа мотора в машине сопряжена с постоянным процессом сгорания топливной смеси. Из-за чего двигатель внутреннего сгорания (ДВС) может перегреться и выйти со строя. Для предотвращения подобных инцидентов ДВС принудительно охлаждается посредством циркуляции специальной жидкости.   А вот контроль за ее состоянием производит датчик температуры охлаждающей жидкости (ДТОЖ).

Назначение

Такой датчик предназначен для контроля состояния двигателя авто посредством фиксации температурных изменений жидкости охлаждения. С этой целью его размещают в антифризе, где происходит непосредственное взаимодействие чувствительного элемента и слоя охлаждающей жидкости. Также заметьте, что в некоторых автомобилях размещают два сенсора по отношению ко входному и выходному патрубку системы охлаждения, за счет чего компьютер производит сравнение показаний.

Датчик передает данные измерений на блок управления для дальнейшей регулировки работы системы. Логический блок принимает решение о продолжении работы автомобиля в том же режиме или об уменьшении параметра, влияющего на фактора нагрева. Помимо электронных моделей, существуют и механические сенсоры, которые предназначены не для взаимодействия с логическим блоком, а для вывода информации на термометр в салоне. В случае с механическими моделями водитель сам принимает решение об изменении режима вождения или полной остановке агрегата.

В зависимости от модели машины, датчик предназначается для выполнения таких функций:

  • Контроль температуры в конкретный момент времени для системы охлаждения.
  • Влияние на выбор режима работы, в зависимости от сложившейся ситуации.
  • Подача сигнала к аварийному включению или отключению мотора, при резком нарастании или падении температуры.
  • Контроль опережения или запаздывания зажигания – позволяет регулировать интенсивность выброса выхлопных газов и нагрузку на поршневую систему.
  • Подача сигнала на обогащение топливной смеси в случае недопустимого снижения температуры охлаждающей жидкости.

Устройство и принцип работы

В отличии от устаревших моделей, современные приспособления для контроля температуры, основываются на работе термистора. В соответствии с п.22 ГОСТ 21414-75 это такой нелинейный резистор, который изменяет величину собственного омического сопротивления, в зависимости от степени нагрева или охлаждения.

Рис. 1. Устройство датчика температуры охлаждающей жидкости

Для датчика температуры охлаждающей жидкости применяются резистивные элементы с отрицательным температурным коэффициентом. Это обозначает, что в отличии от классических проводниковых материалов, где с нагреванием омическое сопротивление возрастает, повышение температуры датчика приводит к уменьшению сопротивления.

К примеру, измеряя показания при +20 ºС сопротивление термистора будет составлять 3,5 кОм. При нагревании антифриза до +90 ºС сопротивление датчика упадет до отметки 0,24 кОм. Но, существуют и исключения, к примеру, у автомобилей марки Renault датчик имеет положительный температурный коэффициент.

Принцип действия датчика температуры охлаждающей жидкости базируется на следующей схеме:

Рис. 2. Принцип действия датчика температуры охлаждающей жидкости
  1. В состоянии покоя двигателя  охлаждающая жидкость будет иметь сопоставимую с окружающей средой температуру. Сопротивление термистора датчика Rt останется на максимальной отметке и поданное напряжение практически не выдаст ток в цепь индикации логического блока.
  2. При замыкании контактов V в замке зажигания вместе с запуском двигателя будет подано напряжение от аккумулятора А на датчик температуры. По мере нарастания оборотов, сопротивление  термистора Rt будет снижаться в соответствии с его характеристикой.
  3. В случае превышения допустимого предела температур, Rt  перейдет в режим проводимости. В соответствии с законом Ома величина тока, протекающего через термистор, возрастет. Сигнал придет на логический блок и будет подана команда для снижения объема, впрыскиваемого топлива, или уменьшение числа оборотов коленчатого вала.
  4. При снижении оборотов и мощности мотора, со временем камера сгорания охладится и ДВС придет в норматив температуры. Охлаждающая жидкость остынет и у термистора Rt снова возрастет сопротивление. Величина тока в цепи индикации логического блока снова уменьшится, и автомобиль перейдет в нормальный режим работы.

В зависимости от величины падения напряжения на термисторе датчика Rt, будет оцениваться текущий температурный режим. В данном примере мы рассмотрели электрический метод измерения, но у некоторых типов датчиков может применяться и механический, работающий за счет температурного расширения.

Где находится?

Для производства каких-либо операций с датчиком температуры охлаждающей жидкости необходимо четко представлять себе место его установки. Следует отметить, что точка установки будет отличаться в зависимости от модели автомобиля. Поэтому для поиска лучше обратиться к инструкции производителя, где указана позиция соприкосновения с охлаждающей жидкостью.

Рис. 3. Место установки датчика температуры охлаждающей жидкости

Наиболее распространенным местом установки является:

  1. головка блока цилиндров или выпускной патрубок;
  2. верхний шланг радиатора;
  3. корпус термостата;
  4. в некоторых ситуациях может устанавливаться два датчика температуры– на входе и на выходе.

Место установки предусматривает обеспечение контакта чувствительного элемента с охлаждающей жидкостью. Но, в случае утечки антифриза из системы, контакт может  нарушиться и контроль температуры прекратиться. В результате этого вы получите некорректные показания, что может повлечь сбой в работе системы.

Признаки поломки

Как и неисправности любого устройства в автомобиле, выход со строя сенсора температуры охлаждающей жидкости может привести к нежелательным последствиям.

При движении машины поломка может проявляться как:

  1. проблематичный запуск мотора в холодную погоду;
  2. нетипичные звуки от выхлопных газов только запущенного мотора;
  3. при достижении максимальной температуры мотор глохнет;
  4. не запускается вентилятор охлаждения при нагревании ДВС;
  5. превышение расхода топлива сверх установленной нормы.

Современные авто выводят данные о нарушении температуры охлаждающей жидкости на дисплей. Причиной неисправности может стать как механическая поломка (сорванная резьба, растрескивание корпуса, перегорание термистора), так и электрическая (короткое замыкание в измерительной цепи или обрыв провода). Чтобы убедиться в правильности вашего предположения, проверьте датчик, и, при необходимости замените его новым.

Проверка и замена

Следует отметить, что появление характерных признаков может обуславливаться и другими поломками. К примеру, поломкой вентилятора охлаждения или нехваткой охлаждающей жидкости. Поэтому для начала необходимо проверить работоспособность и правильность показаний  датчика температуры охлаждающей жидкости.

На практике существует довольно большое число методов, одни из которых вы можете реализовать в домашних условиях. Другие, как съем осциллограммы, вам проведут только на станциях техобслуживания. Самостоятельно произведите внешний осмотр датчика охлаждающей жидкости – на нем должны отсутствовать следы ржавчины, подтеки антифриза, трещины и прочие следы.

Если внешне датчик исправен, проверьте его с помощью мультиметра, для этого:

  • Отсоедините шлейф от контактов датчика – вам необходимо получить доступ для проведения замеров.
Рис. .4. Отсоедините шлейф от контактов датчика
  • Измерения производятся изначально при холодном ДВС. Если это условие не обеспечено, выкрутите датчик с посадочного места и опустите чувствительный элемент в холодную воду.
Рис. 5. Выкрутите датчик с посадочного места
  • Подключите щупы мультиметра к выводам датчика и замерьте величину омического сопротивления.
Рис. 6. Подключите щупы к выводам датчика
  • Затем запустите ДВС и дождитесь включения вентилятора охлаждения, если вы выкрутили датчик температуры, поместите его в кипяток. Повторно замерьте величину переходного сопротивления.
Рис. 7. Опустите датчик в горячую воду и повторно измерьте сопротивление
  • Сравните полученные данные сопротивления для вашей модели автомобиля. К примеру, ниже приведена такая таблица:

Таблица: зависимость сопротивления и падения напряжения датчика температуры от степени нагрева

Температура ОЖ (°С)Сопротивление (Ом)Напряжение (В)
 4800 — 66004,00 — 4,50
1040003,75-4,00
202200 — 28003,00 — 3,50
3013003,25
401000-12002,50 — 3,00
5010002,5
608002,00-2,50
80270 — 3801,00-1,30
110 0,5
 разрыв цепи5,0 ±0,1

В рассматриваемом примере в холодном состоянии при +10 ºС сопротивление будет составлять 4000 Ом. После того, как вы опустите его  в кипяток, исправный датчик будет иметь сопротивление в пределах 200 – 270 Ом. Если показания кардинально отличаются, налицо поломка сенсора, в таком случае его необходимо заменить.

Для замены датчика температуры охлаждающей жидкости из системы охлаждения слейте антифриз. Отключите шнур питания, если еще не отсоединили его. Затем, при помощи торцевого или рожкового ключа выкрутите сам сенсор.

Установите новый датчик охлаждающей жидкости в посадочное место, обязательно наденьте прокладку. Плотно зажмите его ключом по резьбе до упора.

Рис. 8. Плотно зажмите ключом новый датчик

Замена окончена, можете подключить питающий шнур и залить обратно охлаждающую жидкость.

Список использованных источников

  • Диана Скляр «Ремонт и обслуживание автомобилей для чайников» 2012
  • Коробейник А.В. «Ремонт автомобилей. Практический курс» 2003
  • Твег Росс «Система впрыска бензина. Устройство, обслуживание, ремонт» 2003
  • Березин С.В. «Справочник автомеханика» 2008

Работа датчика температуры ОЖ на автомобиле. Признаки неисправности, самостоятельная проверка.

Любой современный автомобиль имеет систему охлаждения двигателя, рабочей средой в которой является охлаждающая жидкость типа антифриза. Циркулируя по системе охлаждения, жидкость постепенно нагревается. Степень ее нагрева отображается на приборной доске. А отвечает за определение температуры жидкости именно датчик температуры охлаждающей жидкости(ДТОЖ). Данные об этих измерениях передаются в ЭБУ.

Зачем нужен датчик температуры охлаждающей жидкости?

В зависимости от того, как изменяется температура жидкости, ЭБУ регулирует работу системы топливопитания, а также некоторых других элементов, в частности, охлаждающих вентиляторов. Тем самым подготавливается наиболее оптимальное соотношение топливной смеси. При отказе датчика ЭБУ неверно воспринимает исходимые от него показания, поэтому могут возникнуть проблемы с нормальной работой двигателя. Эксплуатировать машину с неисправным ДТОЖ не рекомендуется.

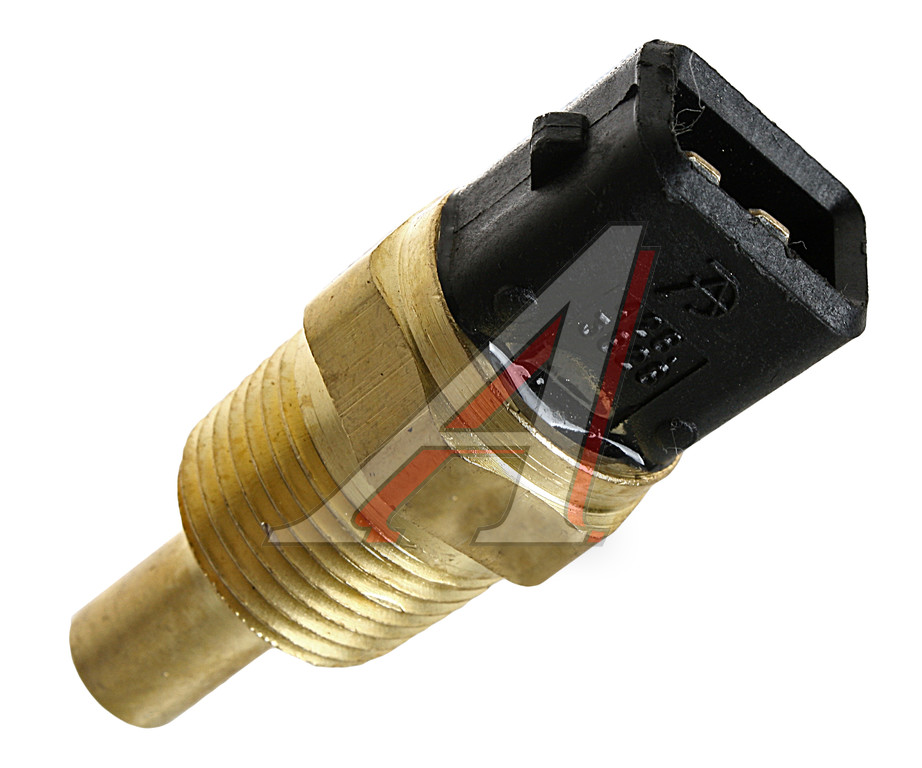

Вот так выглядит датчик температуры охлаждающей жидкости(ДТОЖ)

Какие признаки могут указать на неисправность ДТОЖ?

Если отказ произошел, охлаждающий вентилятор при повышении температуры ОЖ не включается, что приведет к перегреву двигателя.

Важно! Если температура ОЖ перешла за допустимую черту, следует прекратить движение, и проверить, как функционирует датчик.

Случается и наоборот, когда автомобильный вентилятор работает без выключения, независимо от температуры жидкости. Это также может быть связано с отказом данного датчика. Если на автомобиле установлен бортовой компьютер, то он обычно выдает сообщение об отказе температурного датчика. Следует понимать конструктивные особенности ДТОЖ. Этот маленький датчик выполнен вполне надежно, поэтому, в большинстве случаев, его отказы сопряжены с плохим контактом подходящих к нему проводов или с их повреждением. Также причиной отказа могут оказаться окислившиеся клеммы датчика.

Как самостоятельно проверить датчик?

Для проверки датчика ОЖ нужно выполнить такие операции:

  • отключите питание автомобиля. Для этого просто снимите разъемы с аккумулятора;
  • охлаждающая жидкость должна быть полностью слита из системы;
  • от датчика отсоединяются все подходящие к нему провода. Обычно достаточно просто снять одну колодку;
  • открутите крепления датчика и выкрутите сам датчик;
  • на выводы ДТОЖ, расположенные сверху корпуса, подсоедините выводы омметра;
  • в емкость с горячей водой погрузите снятый датчик, но выводы с подключенными к ним проводами оставьте сверху, непогруженными;
  • проследите, как меняются значения сопротивления на омметре. По мере того, как вода будет остывать, сопротивление будет постепенно уменьшаться, так как ДТОЖ является обычным термистором. В случае, если показания омметра не изменяются, датчик считается неисправным;
  • для принятия верного решения вам нужно сравнить показания сопротивления датчика с теми параметрами, которые указаны применительно к вашей модели автомобиля. При значительных расхождениях в показаниях датчик лучше заменить.

Новый датчик устанавливается на место старого, после чего в бачок заливается ОЖ.

Видео как проверить ДТОЖ в обычном чайнике

Проверка не является сложной, поэтому устранить неисправность, либо убедиться в ее отсутствии можно максимум в течение одного часа. Причем, своими силами.

Признаки неисправности датчиков температуры охлаждающей жидкости

Плохая экономия топлива

Часть работы датчика температуры охлаждающей жидкости по точному сообщению о температуре охлаждающей жидкости вашего автомобиля заключается в обеспечении использования правильной топливной смеси. Чем ниже температура двигателя, тем выше соотношение топлива, поэтому, если ваш ECT сообщает о низкой температуре, когда ваш двигатель действительно горячий или горячий, будет использовано больше топлива, чем необходимо. Неисправный датчик температуры охлаждающей жидкости обычно сообщает о более низкой температуре, чем является точной.

Нерегулярные показания температуры

Если во время движения вы замечаете более сильные колебания температуры двигателя или она выглядит выше или ниже, чем обычно, это может быть датчик температуры охлаждающей жидкости двигателя. В частности, если ваш двигатель не прогревается, как обычно, вам следует попросить механика осмотреть вашу систему охлаждения. Хотя внешняя температура может быть ниже, вполне вероятно, что указанная температура неточна и ниже, чем она есть на самом деле.

Черный дым из выхлопных газов

Наряду с тем, что соотношение топлива контролируется датчиком температуры охлаждающей жидкости, если используется слишком много избыточного топлива, оно может не сгореть в камере сгорания. Когда это произойдет, вы, скорее всего, заметите черный дым, выходящий из выхлопной трубы, потому что вместо этого там сжигается оставшееся топливо. Хотя немного черного дыма не сделает вашу машину непригодной для вождения, это показатель того, что вам следует избегать управления автомобилем и вместо этого обратиться к профессиональному механику для ремонта системы охлаждения.

Ваш двигатель перегревается

В то время как неисправный датчик температуры охлаждающей жидкости двигателя может подавать постоянный сигнал холода, он также может работать неправильно, отправляя сигнал высокой температуры, когда температура вашего двигателя является безопасной. В этом случае ваш автомобиль сообщит вам, что ваш двигатель перегревается, хотя на самом деле это не так. Это означает, что на приборной панели загорится сигнальная лампа, и ваш автомобиль может работать некорректно.

Горит индикатор двигателя Check Engine

Наряду с сигналом о перегреве двигателя вы можете увидеть, как загорается индикатор проверки двигателя, если датчик температуры охлаждающей жидкости неисправен или вышел из строя.Если компьютер вашего автомобиля обнаружит проблему с сигналом, который посылает ваш датчик, он может включить индикатор проверки двигателя. В любом случае, если загорится индикатор проверки двигателя, это верный признак того, что ваш автомобиль должен проверить надежный механик.

Как работает датчик температуры охлаждающей жидкости двигателя?

Насколько сильно нагревается двигатель вашего автомобиля во время обычной поездки?

Возможно, вы не знаете, но, надеюсь, ваш автомобиль датчик температуры охлаждающей жидкости знает.Датчик отслеживает рабочую температуру и предупреждает бортовой компьютер о потенциальной проблеме. Но как на самом деле работает этот автомобильный датчик температуры и какова его цель?

Как работает датчик температуры

На большинстве автомобилей датчик температуры охлаждающей жидкости (CTS) находится где-то рядом с термостатом двигателя, что позволяет ему работать оптимально. Наконечник CTS, вероятно, находится рядом с охлаждающей жидкостью двигателя.

Датчик работает, измеряя температуру, создаваемую термостатом и / или самой охлаждающей жидкостью. Затем температура передается в бортовую систему управления. Оттуда компьютер вашего автомобиля будет использовать эту информацию о температуре, чтобы продолжить работу или настроить определенные функции двигателя, всегда работая для поддержания температуры двигателя на идеальном уровне.

Когда система управления получает данные о температуре от CTS, она может вызвать отключение или включение охлаждающего вентилятора.Кроме того, это может сигнализировать о необходимости более богатой топливной смеси или открывать рециркуляцию выхлопных газов.

Когда датчик температуры в автомобиле выходит из строя

Как и любой другой компонент в вашем автомобиле, датчик со временем может выйти из строя и прийти в негодность. Это может вызвать ряд проблем, включая перегрев двигателя.

Если вы знаете, где находится датчик двигателя и как он выглядит, вы можете провести визуальный осмотр, чтобы увидеть, нет ли на нем трещин или трещин.Хотя эта визуальная проверка может быть полезной, она не поможет вам диагностировать все возможные проблемы, поскольку некоторые неисправности датчиков могут проявляться без визуальных доказательств.

Вообще говоря, если ваш датчик не работает, он отправит сигнал на компьютер и загорится индикатор Check Engine. Если вы видите, что загорается знак Check Engine, немедленно отправляйте свой автомобиль на профессиональное обслуживание.

Замена датчика температуры автомобиля

Со временем датчик необходимо будет полностью заменить.Если двигатель получил какую-либо травму или повреждение, замену датчика всегда рекомендуется , потому что вы не хотите рисковать запуском автомобиля с неисправным датчиком. Даже общий износ может со временем вызвать эрозию датчика.

Специалист по автосервису всегда может заменить ваш CTS. Этот аспект профилактического обслуживания, безусловно, может избавить вас от головной боли и хлопот в долгосрочной перспективе.

Подсказка - если вы не можете найти датчик температуры в машине, эта статья должна помочь.

4 признака неисправности датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости отвечает за контроль температуры охлаждающей жидкости в двигателе вашего автомобиля.

Контроль за охлаждающей жидкостью двигателя необходим, так как потребность двигателя в топливе выше, когда он холодный, и ниже, когда двигатель теплый.

После измерения температуры охлаждающей жидкости датчик передает сигнал на компьютер автомобиля. Затем этот сигнал используется для регулировки фаз газораспределения и впрыска топлива.Это обеспечивает оптимальную работу двигателя.

Если компьютер обнаруживает, что двигатель слишком сильно нагревается, параметры производительности будут скорректированы для предотвращения перегрева.

Неисправность датчика температуры охлаждающей жидкости - 4 общих симптома

Важно знать, что отказ датчика температуры охлаждающей жидкости в автомобиле может привести к повреждению двигателя автомобиля. Не игнорируйте следующие знаки -

.

Увеличение расхода топлива

Одним из первых признаков неисправности датчика температуры охлаждающей жидкости является снижение расхода топлива.Это происходит по следующей причине:

  • Неисправный датчик может послать на компьютер неверный сигнал, что приведет к ошибкам в расчетах времени двигателя и расхода топлива.
  • Если компьютер продолжает получать холодный сигнал от неисправного датчика, он интерпретирует это как холодный двигатель и продолжает впрыскивать больше топлива.
  • Это действие не только приведет к снижению расхода топлива, но, что более важно, может повлиять на производительность двигателя.

Проверьте, мигает свет двигателя

Если ваш индикатор проверки двигателя начинает мигать, это также может указывать на неисправный датчик температуры охлаждающей жидкости.Каждый раз, когда загорается эта сигнальная лампа, мы советуем автовладельцам немедленно проверять ее, чтобы избежать потенциальных проблем с двигателем.

Если вы не можете определить причину появления предупреждения «проверьте индикатор двигателя», как можно скорее обратитесь к профессиональному механику.

Перегрев двигателя

Неисправность датчика температуры охлаждающей жидкости может привести к перегреву двигателя вашего автомобиля. Иногда неисправный датчик посылает постоянный холодный сигнал на двигатель, но он также может послать постоянный горячий сигнал.

Компьютер снова неправильно рассчитает сигнал и заставит двигатель нагреваться вместо того, чтобы охлаждать его. Когда это произойдет, автомобиль может дать сбой в зажигании или вызвать детонацию в двигателе.

Черный дым из выхлопной трубы

Черный дым, выходящий из выхлопной трубы вашего автомобиля, может быть еще одним признаком того, что датчик температуры охлаждающей жидкости в вашем автомобиле неисправен или выходит из строя. Вот что происходит:

  • Неправильные показания датчика температуры охлаждающей жидкости могут привести к неправильному расчету топливовоздушной смеси в двигателе.
  • Каждый раз, когда соотношение воздух-топливо не пропорционально, и если топливная смесь становится слишком богатой, топливо не сможет сгореть внутри камеры сгорания.
  • В результате топливо сгорит в выхлопных трубах автомобиля, что приведет к выделению черного дыма.
  • Если количество черного дыма, исходящего от автомобиля, слишком велико, лучше не пытаться управлять автомобилем.
  • Если вы заметили это на своем автомобиле, как можно скорее проверьте его у профессионального специалиста.

Не игнорируйте предупреждающие знаки

Датчик температуры охлаждающей жидкости является важным компонентом для обеспечения оптимальной работы двигателя. На основе сигналов датчика автомобильный компьютер рассчитывает синхронизацию двигателя и впрыск топлива. Если сигнал неправильный, этот важный расчет будет неверным.

Если вы заметили какой-либо из вышеперечисленных признаков, немедленно проверьте свой автомобиль, чтобы избежать возможных проблем с двигателем.

Надежное обслуживание автомобилей с профессиональными автоэкспертами!

Если вы подозреваете проблему с датчиком температуры охлаждающей жидкости, посетите нас в автосервисе штата Вирджиния для быстрой диагностики и решения проблемы.Если вам нужны другие услуги по ремонту автомобилей или даже если вам требуется плановое техническое обслуживание, мы можем помочь.

Позвоните нам сегодня по телефону 602-266-0200 или запланируйте визит к нам онлайн, когда вам будет удобно.

8 признаков неисправности датчика температуры охлаждающей жидкости и стоимость замены

Датчик температуры охлаждающей жидкости двигателя необходим для оптимальной работы вашего автомобиля.

Датчик температуры охлаждающей жидкости двигателя предназначен для измерения температуры охлаждающей жидкости для модуля управления двигателем.

На основании этой информации модуль управления двигателем регулирует топливовоздушную смесь в зависимости от температуры.

В этой статье обсуждаются наиболее распространенные симптомы неисправного датчика температуры охлаждающей жидкости, его расположение, стоимость замены и способы его диагностики.

8 Признаки неисправного датчика температуры охлаждающей жидкости
  1. Проверьте свет двигателя
  2. Плохой пробег
  3. Электрические вентиляторы охлаждения не работают
  4. Черный дым из выхлопной трубы
  5. Сложные условия запуска
  6. Двигатель перегревается
  7. Неровный холостой ход
  8. Низкая производительность двигателя

Как и любой другой компонент , датчик ECT также может быть поврежден, что приведет к ряду проблем, связанных с двигателем.Поэтому рекомендуется немедленно осмотреть ваш автомобиль, чтобы избежать каких-либо серьезных проблем.

Вот более подробный список общих симптомов неисправного датчика температуры охлаждающей жидкости.

Проверьте свет двигателя

Одним из первых признаков всех симптомов датчика температуры охлаждающей жидкости, которые вы, вероятно, заметите, является то, что на приборной панели загорится индикатор проверки двигателя.

Если компьютер обнаруживает какую-либо проблему в цепи датчика, он включает лампочку проверки двигателя, указывая на то, что автомобиль нуждается в осмотре.

Если вы видите на приборной панели индикатор проверки двигателя, пора проверить коды неисправностей с помощью сканера OBD2.

Плохо Пробег

Неисправный датчик температуры охлаждающей жидкости может послать на бортовой компьютер ложный сигнал, что приведет к неправильной воздушно-топливной смеси . Например, неисправный датчик может посылать сигнал, указывающий, что двигатель холодный, когда он не холодный, и большее количество топлива быстро нагревает двигатель.

Это приведет к снижению расхода топлива и снижению производительности двигателя.

Электрические вентиляторы охлаждения не идут

В некоторых автомобилях датчик температуры охлаждающей жидкости двигателя используется для управления электрическими вентиляторами системы охлаждения. У вас есть два отдельных датчика температуры для вентиляторов, приборной панели и управления двигателем в большинстве автомобилей.

Однако, если в вашем автомобиле есть единственный датчик, неисправный датчик температуры охлаждающей жидкости двигателя может привести к тому, что ваши вентиляторы вообще не запустятся.

Черный дым из выхлопной трубы

Из-за неправильного сигнала температуры двигателя блок управления двигателем может обогатить топливную смесь до такой степени, что процесс сгорания становится затруднительным.

Чрезмерное количество топлива будет гореть в выхлопной трубе и производить густой черный дым.

Сложные стартовые условия

Начальный момент автомобиля очень важен из-за количества топлива, впрыскиваемого в двигатель. Если воздушно-топливная смесь неисправна, вы можете столкнуться с трудностями или невозможностью завести автомобиль.

Двигатель перегревается

Вентилятор охлаждения, который находится за решеткой радиатора, отводит тепло от охлаждающей жидкости двигателя. Этот вентилятор имеет электрическое управление и зависит от сигнала бортового компьютера.

Если вентилятор получает ложный сигнал, вентилятор может не включиться, что приведет к перегреву двигателя. Некоторые автомобили имеют отдельный датчик температуры охлаждающей жидкости для вентилятора, но во многих автомобилях используется тот же датчик.

Плохой холостой ход

Из-за неисправного датчика температуры охлаждающей жидкости происходит корректировка топливной смеси. Это вызовет вибрацию двигателя или сотрясение , когда автомобиль движется на малой скорости, и приведет к другим потерям мощности и странному поведению.

Двигатель очень чувствителен к неправильной топливовоздушной смеси на холостом ходу, и это состояние, при котором вы можете заметить, что что-то не так с датчиком температуры охлаждающей жидкости вашего двигателя.

Низкая производительность двигателя

Датчик температуры охлаждающей жидкости двигателя может оказывать сильное влияние на топливовоздушную смесь. Плохая топливно-воздушная смесь также может привести к резкому падению мощности двигателя.

Если вам кажется, что характеристики двигателя не такие, как раньше, это может быть связано с неисправным датчиком температуры охлаждающей жидкости двигателя.

Что такое датчик температуры охлаждающей жидкости?

Датчики температуры охлаждающей жидкости также известны как датчики температуры охлаждающей жидкости двигателя или датчики ECT.Принцип работы этого датчика заключается в использовании электрического сопротивления, которое измеряет температуру охлаждающей жидкости. Эти измерения дают важные данные для системы двигателя вашего автомобиля.

Показания датчика температуры охлаждающей жидкости передаются в блок управления двигателем, где они используются в качестве данных для регулирования и поддержания надлежащего времени зажигания и оптимального впрыска топлива с помощью компьютеризированного подхода.

СВЯЗАННЫЙ: 7 причин, по которым датчик температуры автомобиля остается холодным

Расположение датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости двигателя обычно расположен на блоке цилиндров или головке цилиндров.Часто устанавливается на пластиковый шланг на входе охлаждающей жидкости.

Разные марки и производители автомобилей по-разному размещают датчик температуры охлаждающей жидкости в зависимости от конструкции автомобиля.

Некоторые автомобили могут иметь более одного датчика температуры, поскольку иногда разные датчики используются для подачи сигналов на приборную панель, управление вентилятором охлаждения и блок управления системы двигателя.

При использовании двух датчиков мы обычно рассматриваем отправку сигналов на блок управления как датчик температуры охлаждающей жидкости.

Стоимость замены датчика температуры охлаждающей жидкости

Средняя стоимость замены датчика температуры охлаждающей жидкости составляет от 50 до 250 долларов, в зависимости от модели автомобиля и затрат на рабочую силу. Датчик температуры охлаждающей жидкости стоит от 30 до 100 долларов, а оплата труда - от 20 до 150 долларов.

Сам датчик температуры охлаждающей жидкости часто бывает довольно дешевым, и вы часто можете найти его около 40 долларов за качественный. На рынке есть более дешевые, но я настоятельно рекомендую покупать качественные, такие как Bosch, чтобы избавиться от головной боли.

Замена часто также довольно проста, за исключением того, что вам, возможно, придется слить всю охлаждающую жидкость из двигателя и долить ее, что означает, что вам придется удалить весь воздух из системы охлаждающей жидкости, что может быть затруднено.

Однако, если вы быстро заменяете датчик, часто нет необходимости выбивать охлаждающую жидкость, но это требует определенных навыков.

Не забывайте всегда проверять низкую температуру охлаждающей жидкости при выполнении таких работ !!

Как диагностировать неисправный датчик температуры охлаждающей жидкости двигателя?

Для диагностики датчика температуры охлаждающей жидкости вам понадобится руководство по ремонту для вашей модели автомобиля, чтобы узнать, какие значения измерений следует ожидать от датчика температуры охлаждающей жидкости.

  1. Подключите сканер OBD2 и найдите соответствующие коды неисправностей. Проверьте данные в реальном времени, чтобы увидеть температуру по датчику. Если он выходит за пределы допустимого диапазона, проверьте проводку и замените датчик.
  2. Найдите датчик температуры охлаждающей жидкости в вашем автомобиле, обратившись к руководству по обслуживанию.
  3. Найдите датчик температуры охлаждающей жидкости и снимите разъемы разъема.
  4. Если у вас есть два контакта на датчике температуры охлаждающей жидкости, вы можете попробовать измерить сопротивление между этими двумя контактами.
  5. Проверьте правильное значение сопротивления при данной температуре в руководстве по ремонту.
  6. Если значение неправильное - заменить датчик.
  7. Если все в порядке, проверьте проводку и разъемы между датчиком температуры охлаждающей жидкости и модулем управления двигателем.

5 Признаков неисправности датчика температуры охлаждающей жидкости (и стоимость замены в 2021 г.)

Последнее обновление: 23 июня 2021 г.

В современных автомобилях используется сложная сеть датчиков, модулей и проводов, помогающих двигателю достичь максимальной операционная эффективность.Датчики, содержащиеся в этой сети, контролируют ряд значений, связанных с критической работой двигателя, и передают данные в соответствующие модули для интерпретации.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Однако, как это часто бывает с любым электронным компонентом, датчики иногда выходят из строя. Когда какой-либо из бортовых датчиков двигателя выходит из строя, существует вероятность появления множества симптомов, которые часто различаются по степени тяжести.

Одним из таких датчиков, который может выйти из строя, является датчик температуры охлаждающей жидкости двигателя. Прочтите, чтобы узнать о симптомах неисправного датчика температуры охлаждающей жидкости и о средней стоимости его замены.

Как работает датчик температуры охлаждающей жидкости двигателя

В двигателях внутреннего сгорания используется охлаждающая жидкость определенного типа для регулирования рабочих температур двигателя. Охлаждающая жидкость проходит через головки цилиндров и блок двигателя, где она забирает тепло, которое образуется в качестве побочного продукта процесса сгорания.

Затем охлаждающая жидкость направляется в радиатор, где входящий воздушный поток рассеивает тепло, накопленное в охлаждающей жидкости. Как следует из названия, датчик температуры охлаждающей жидкости автомобиля отслеживает температуру охлаждающей жидкости, протекающей по двигателю.

Эта информация затем передается в ECM (модуль управления двигателем) транспортного средства, где она используется в качестве входных данных для определения наилучшего способа регулирования различных функций двигателя. Эти функции включают в себя дозирование топлива, работу системы рециркуляции отработавших газов и включение вентилятора.

В большинстве автомобилей датчик температуры охлаждающей жидкости находится рядом с термостатом двигателя. На многих автомобилях последних моделей этот датчик часто ввинчивается в сам корпус термостата.

Для более подробного технического объяснения того, как работает датчик, посмотрите это видео:

Признаки плохой температуры охлаждающей жидкости

Со временем датчики температуры охлаждающей жидкости во многих транспортных средствах имеют тенденцию выходить из строя. В большинстве случаев это происходит в результате потери целостности внутри самого датчика.

Когда это происходит, на ECM транспортного средства отправляется ложное значение температуры, что приводит к неправильной реакции системы. В результате несколько симптомов часто проявляются очень быстро.

Ниже приведены 5 наиболее распространенных симптомов, связанных с неисправностью датчика температуры охлаждающей жидкости двигателя.

# 1 - Контрольная лампа двигателя

Одним из наиболее распространенных симптомов, связанных с неисправностью датчика температуры охлаждающей жидкости двигателя, является внезапное появление контрольной лампы двигателя.По своей природе бортовая система диагностики автомобиля хранит коды неисправностей, связанные с отказами многих компонентов и проблемами, связанными с электрическими цепями.

Если ECM транспортного средства обнаруживает выдачу нерациональных данных от одного из его датчиков, загорается лампа проверки двигателя. Этот индикатор будет гореть до тех пор, пока код нарушения не будет сброшен или не будет устранена соответствующая неисправность.

# 2 - Низкая экономия топлива

Другой симптом, обычно связанный с отказом датчика температуры охлаждающей жидкости, - это низкая экономия топлива.

Это связано с тем, что обратная связь датчика температуры охлаждающей жидкости играет жизненно важную роль в расчете подачи топлива и времени. Чаще всего неисправный датчик температуры охлаждающей жидкости двигателя неправильно отображает показания температуры холода.

Когда датчик температуры охлаждающей жидкости посылает сигнал о постоянном охлаждении, ECM автомобиля пытается компенсировать это состояние, дозируя больше топлива, чем необходимо. В конце концов, это отражается более частыми поездками на помпу.

# 3 - Выход выхлопных газов темного цвета

Как уже упоминалось ранее, неисправный датчик температуры охлаждающей жидкости, который по умолчанию показывает постоянно холодные показания, обычно приводит к перерасходу топлива в двигатель (также известному как «богатый»). В результате избыток несгоревшего топлива проходит вниз по потоку, где он часто попадает в выхлопную систему.

Когда этот избыток топлива сгорает в выхлопной системе транспортного средства, в качестве побочного продукта образуется дым темно-серого или черного цвета. В тяжелых случаях этот дым может стать очень густым и заметным для всех, кто находится поблизости.

# 4 - Перегрев двигателя

Одним из наиболее серьезных симптомов неисправности датчика температуры охлаждающей жидкости является перегрев двигателя. В то время как некоторые автомобили используют дополнительный датчик температуры для регулирования работы вентилятора, подавляющее большинство марок и моделей полагаются на датчик температуры охлаждающей жидкости двигателя для поддержания этой функции.

Если датчик температуры охлаждающей жидкости двигателя этого типа выходит из строя, часто выходит из строя вентилятор двигателя автомобиля. В результате температура двигателя начинает резко возрастать, что может привести к повреждению других компонентов.

Связано: потеря охлаждающей жидкости, но нет видимых утечек? (Вот что это означает)

# 5 - Жесткий запуск при определенных температурах

Хотя это не так часто, как другие симптомы, состояние жесткого запуска иногда проявляется неисправным датчиком температуры охлаждающей жидкости. В большинстве случаев это состояние проявляется только тогда, когда двигатель транспортного средства имеет определенную температуру, будь то горячий или холодный.

В большинстве случаев это результат того, что датчик постоянно выдает горячие показания, даже когда двигатель действительно холодный.В результате это обычно приводит к обедненной смеси, которая экспоненциально увеличивает время проворачивания.

Стоимость замены датчика температуры охлаждающей жидкости двигателя

Стоимость замены датчика температуры охлаждающей жидкости может значительно варьироваться от одной модели автомобиля к другой.

В то время как датчики температуры охлаждающей жидкости, установленные на многих автомобилях, относительно просто заменить, другие могут быть довольно труднодоступными. Фактические затраты, связанные с покупкой датчика температуры охлаждающей жидкости, также могут варьироваться в зависимости от автомобиля.

В среднем стоимость датчика температуры охлаждающей жидкости составляет от 20 до 80 долларов, а стоимость рабочей силы - от 50 до 250 долларов. В общей сложности можно было ожидать заплатить от 70 до 330 долларов за замену датчика температуры охлаждающей жидкости двигателя.

Можно ли водить машину с неисправным датчиком температуры охлаждающей жидкости?

Хотя транспортное средство с неисправным датчиком температуры охлаждающей жидкости часто может перемещаться из одного места в другое, делать это не рекомендуется. Со временем многие отдельные симптомы неисправности датчика температуры охлаждающей жидкости сами по себе могут стать проблематичными.

Неработающий вентилятор из-за неисправного датчика температуры охлаждающей жидкости быстро приведет к перегреву двигателя. В результате могут возникнуть дополнительные проблемы, такие как протечки прокладки головки блока цилиндров.

Аналогичным образом, аномально высокий расход топлива, вызванный искажением данных от неисправного датчика, может привести к перегреву и выходу из строя каталитического нейтрализатора автомобиля.

Можно ли водить машину с плохим датчиком охлаждающей жидкости? (Решено!) - Rustyautos.com

Проблемы с автомобилем могут вызвать массу беспокойств, поломок, нарушенных графиков, возможность большого счета за мастерскую… все это вызывает вашу внутреннюю тревогу.В этом посте я восстановлю спокойствие, ответив на все ваши вероятные вопросы.

Можно управлять автомобилем с неисправным датчиком температуры охлаждающей жидкости, поскольку система управления по умолчанию работает со статическими показаниями. Датчик охлаждающей жидкости транспортного средства является важным компонентом системы управления двигателем. Он непосредственно влияет на охлаждение и заправку двигателя и, следовательно, влияет на его работу.

К концу этого поста вы узнаете, как работает датчик, как диагностировать неисправный датчик, проводку и модуль управления.Вы также узнаете простые шаги по замене датчика.

Для чего нужен датчик температуры охлаждающей жидкости?

Датчик температуры охлаждающей жидкости двигателя (ECT) вашего автомобиля, также известный как датчик температуры охлаждающей жидкости (CTS), представляет собой небольшую, но важную часть комплекта. Сам датчик не очень впечатляющий, сделан из латуни для предотвращения коррозии, он легко помещается в ладони. Однако информация, которую он предоставляет, имеет решающее значение для работы вашего автомобиля.

Датчик, установленный на двигателе рядом с корпусом термостата, обеспечивает систему управления двигателем показаниями температуры охлаждающей жидкости двигателя в реальном времени.

PCM (модуль управления силовой передачей) полагается на эту информацию для принятия различных важных решений, касающихся заправки топливом, охлаждения, подачи энергии и выбросов. В свою очередь, другие встроенные модули управления, такие как, например, HVAC, также будут принимать решения на основе этих показаний температуры.

Маленький датчик температуры имеет решающее значение для работы вашего двигателя, можно сказать, что он борется с гораздо большим весом.

Как работает датчик охлаждающей жидкости?

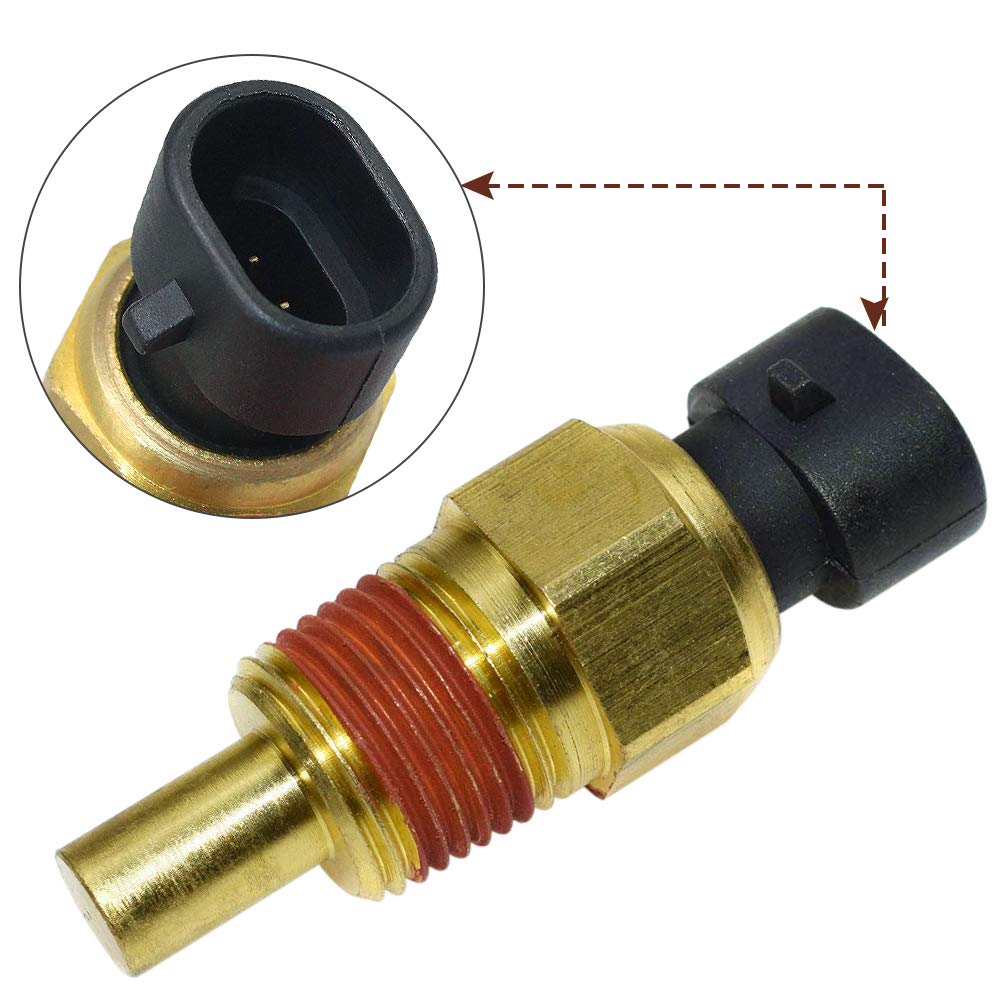

Датчик состоит из конца электрического разъема и конца зонда.Датчик просто ввинчивается в двигатель, при этом конец зонда погружается в охлаждающую жидкость внутри двигателя.

Датчик работает, изменяя сопротивление пропорционально тому, насколько горячий конец зонда. Типичный датчик в холодном состоянии показывает около 10 000 Ом и падает до 200, когда двигатель прогрет до рабочей температуры. Не волнуйтесь об этих подробностях, я покажу вам, как проверить сопротивление позже, это легко!

Двухпроводной электрический разъем, установленный на датчике, идет от PCM. Один провод подает на датчик 5 вольт, это называется опорным напряжением.

Второй провод передает пониженное напряжение сигнала обратно к PCM. А поскольку сопротивление похоже на засорение трубы садового шланга, не все напряжение возвращается, это пониженное напряжение, которое PCM использует для определения температуры охлаждающей жидкости.

Чем выше температура охлаждающей жидкости, тем меньшее сопротивление предлагает датчик, что приводит к более высокому напряжению обратного сигнала на PCM.

Стоит отметить, что не все датчики работают таким образом. Однако датчик этого типа является более распространенным и известен как термистор с отрицательным температурным коэффициентом.Положительный температурный коэффициент инвертируется, при повышении температуры охлаждающей жидкости сопротивление увеличивается.

Некоторые датчики могут быть подключены к трехпроводной схеме, не позволяйте этому сбивать вас с толку. Третий провод обычно используется для питания датчика температуры приборной панели.

И некоторые модели более высокого уровня могут использовать более одного ECT, V-образный двигатель может иметь ECT для каждого банка. В некоторых системах используются два блока ECT: один для PCM, а второй - для вентилятора радиатора.

Может ли неисправный датчик температуры охлаждающей жидкости стать причиной остановки автомобиля?

Симптомы неисправного датчика различаются, но общий знаменатель - индикатор двигателя.Это настолько важный датчик, что световой индикатор двигателя предупредит водителя, как только бортовой компьютер обнаружит проблему.

Как вы знаете, датчик играет центральную роль в том, как модули управления двигателем принимают решения о заправке, неправильные показания приводят к плохой работе, а остановка двигателя занимает первое место в списке симптомов.

Другие общие симптомы включают:

  • Тяжело на газу
  • Сильный запах газа
  • Неровная работа
  • Неуверенность при ускорении
  • Высокий или низкий холостой ход
  • Осечки
  • Черный дым
  • Плохой запах из глушителя
  • Перегрев двигателя
  • Вентилятор работает постоянно
  • HVAC дует холодным воздухом

Как проверить датчик охлаждающей жидкости

Если ваш автомобиль не заводится с холода, попробуйте нажать небольшую педаль газа, это сигнализирует PCM, что нужно отключить и добавить немного газа .Если двигатель сейчас запускается, скорее всего, вы нашли проблему.

Мои обычные диагнозы начинаются с визуального восприятия. Проверка на простые легкие победы. В случае неисправности ECT, я проверю такие вещи, как:

  • Уровень охлаждающей жидкости, недостаточное количество охлаждающей жидкости приведет к тому, что датчик будет работать хаотично, если вообще будет.
  • Я поищу незакрепленный разъем проводки.
  • Повреждена проводка датчика охлаждающей жидкости, например, нерзание или повреждение грызунами.
  • Состояние охлаждающей жидкости, плохая охлаждающая жидкость может покрыть датчик, вызывая неправильные показания.

Проверив все низко висящие плоды, я обращаю внимание на коды DTC. Современные автомобили, как вы знаете, фиксируют все основные неисправности в PCM. Имеет смысл начать диагностику с этого момента, это, конечно, будет означать, что вам нужно будет одолжить или купить считыватель кода.

Ознакомьтесь с двунаправленным сканером, который я рекомендую здесь, на странице инструментов для автоматического ремонта электрооборудования.

Общие коды неисправности ECT:

  • P0115 - Неисправность цепи
  • P0116 - Диапазон цепи
  • P0117 - Низкое напряжение
  • P0118 - Высокое напряжение
  • P0119 - Неустойчивая неисправность

Проверка датчика, PCM и его цепи потребуется сканер, который считывает данные в реальном времени.Эти инструменты ввода - это шаг вперед по сравнению с простым считывателем кода, но все же не очень дороги и, вероятно, окупятся во много раз.

Вот основные тесты, которые вы можете выполнить, чтобы помочь диагностировать неисправный датчик ECT. Имейте в виду, датчики не такие уж и дорогие, и хотя я не имею привычки бросать детали в машину, которую я понимаю, не имеет смысла покупать испытательное оборудование для диагностики детали за 20 долларов. Но для тех, кто заинтересован, пристегнитесь!

Проверка сопротивления ECT

Этот тест можно проводить в автомобиле или вне его, однако его результаты не будут окончательными.Хороший диагностический прибор может отображать характеристики ECT и позволяет легко увидеть помехи или мгновенное пропадание сигнала. Периодическую неисправность будет сложно выявить с помощью вольтметра. Но этот тест отлично подойдет для мертвого датчика.

Удалите разъем датчика, используя DVOM, установленный на Ом. Проверяйте сопротивление на холодном двигателе и записывайте показания. Подключите датчик обратно, запустите двигатель и дайте ему поработать на холостом ходу несколько минут.

Выключите автомобиль и повторите проверку сопротивления, исправный датчик отрицательного коэффициента покажет меньшее значение сопротивления.Если ваши показания не изменились, ваш датчик неисправен. Более низкое значение сопротивления, конечно, не означает, что датчик исправен. Только построение графика датчика через полный цикл нагрева может окончательно его проверить.

Датчик вашего автомобиля будет иметь указанный диапазон сопротивления для указанной температуры. Можно успешно протестировать датчик с помощью термометра, спецификации, DVOM и горячей воды.

Проверка падения напряжения на ECT

Как вы знаете, датчик охлаждающей жидкости получает опорное напряжение 5 В от PCM.Второй провод является сигнальным и используется для передачи пониженного напряжения обратно на PCM. Сопротивление датчика падает по мере нагрева двигателя.

Измерение падения напряжения на датчике позволяет нам наблюдать за работой датчика в реальном времени. Двигатель должен быть запущен, и испытание необходимо будет проводить через тепловой цикл. Дифференциал напряжения уменьшается по мере нагрева двигателя (падает сопротивление).

Проверка опорного напряжения ECT

Этот тест представляет собой прямую проверку опорного напряжения.Нам нужно будет отключить датчик при включенном зажигании. Обратное зондирование - лучший подход, применение чрезмерного усилия к точкам контакта может привести к их расширению. 5 вольт или близко к нему означает, что здесь все в порядке.

Вы можете проверить инструменты, которые я использую здесь, на странице инструментов для автоматического ремонта электрооборудования.

Что произойдет, если вы отключите датчик температуры охлаждающей жидкости?

Отсоединение датчика охлаждающей жидкости двигателя во время движения автомобиля может вызвать спотыкание двигателя и его резкую работу. Индикатор двигателя может не загореться в ближайшее время, но DTC (диагностический код неисправности) будет зарегистрирован в PCM.

Вы также можете заметить, что вентилятор двигателя периодически включается и выключается. Двигатель будет работать на обогащенной смеси, поэтому вы почувствуете запах сырого газа и увидите черный дым из выхлопной трубы.

Отключение датчика температуры охлаждающей жидкости перед запуском двигателя может привести к тому, что он не запустится, особенно холодным утром. Хотя PCM увидит, что датчик отключен, и у него есть стратегия заправки по умолчанию для такого события. Это скорее универсальный подход, поэтому холодный запуск при более низких температурах может помешать запуску двигателя.

Как заменить датчик температуры охлаждающей жидкости

Замена датчика - не сложная работа, но вам понадобится несколько простых инструментов, таких как:

  • Дренажный поддон
  • Маленькая плоская отвертка
  • Глубокая головка и трещотка
  • Fresh охлаждающая жидкость.
  • Чистые тряпки

Ознакомьтесь с профессиональными инструментами для работы здесь, на странице инструментов системы охлаждающей жидкости. А если вам нужны качественные детали, перейдите по ссылке ниже.

Выбирайте из более чем 10 миллионов автозапчастей, только в магазине запчастей!

Датчик, как вы знаете, расположен рядом с корпусом термостата на большинстве моделей, и процедура выглядит следующим образом:

  • Поместите сливной поддон под двигатель, охлаждающая жидкость потечет из корпуса ECT.Подготовьте замену к установке, и вы сведете беспорядок к минимуму.
  • Используйте плоскую отвертку (при необходимости), чтобы отсоединить электрический разъем. Отложите в сторону, не допускайте попадания охлаждающей жидкости на контактные штифты.
  • С помощью глубокого ключа и трещотки снимите датчик.
  • Установите новую шайбу датчика (если применимо) вручную перед затяжкой. Это не гайка, а латунь, поэтому будьте осторожны. Большинство из них затянуты с усилием около 15 фунт фут, но проверьте характеристики вашей модели.Датчик должен поставляться с герметиком для резьбы, если не использовать смазку для труб.
  • Установите на место электрический разъем.
  • Долейте охлаждающую жидкость.
  • Запустите автомобиль и проверьте, нет ли тепла от нагревателя. Если вы потеряли тонну охлаждающей жидкости, вам необходимо удалить воздух из системы. Вы рискуете повредить двигатель, если система заблокирована воздухом. Я написал сообщение об этой самой процедуре, и вы можете проверить это в этом сообщении «Нет нагрева на холостом ходу».

Связанный вопрос

Сколько стоит замена датчика температуры охлаждающей жидкости? Стоимость датчика температуры охлаждающей жидкости колеблется в пределах 20-50 долларов США.В гараже может взиматься плата от 100 до 250 долларов за установку датчика охлаждающей жидкости. Установка датчика обычно включает замену охлаждающей жидкости и удаление захваченного воздуха из системы охлаждающей жидкости.

Джон Каннингем

Джон Каннингем - автомобильный техник и писатель на Rustyautos.com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.

Последние сообщения

ссылка на автомобильный обогреватель работает только при вождении - бесплатное простое исправление! Ссылка на Могу ли я добавить воду в охлаждающую жидкость Mercedes? -Советы по механике

Как заменить датчик охлаждающей жидкости автомобильного двигателя

Короткое замыкание датчика температуры охлаждающей жидкости может вызвать загорание индикатора двигателя

Ваш автомобиль Датчик температуры охлаждающей жидкости двигателя или CTS предназначен для измерения тепла внутри двигателя через температуру охлаждающей жидкости. Затем эта информация отправляется назад к главный компьютер PCM, чтобы можно было отрегулировать синхронизацию двигателя и Ширина импульса топливной форсунки, которая контролирует расход топлива и производительность двигателя.Он также будет контролировать индикатор показаний датчика или индикатор температуры двигателя на приборной панели.

Что идет не так?

Датчик температуры состоит из металлического корпуса, заполненного композитом, который изменяет сопротивление через свою внутреннюю цепь при повышении температуры или снижается в двигателе. Из-за тепла и вибрации двигателя датчик может потерять заданное сопротивление, которое отправит на компьютер ложные показания и может включите контрольную лампу.

Сколько это стоит?

При отвозе машины в ремонтный гараж или к дилеру за охлаждающей жидкостью Замена датчика температуры будет стоить от 120 до 180 долларов США. в зависимости от типа автомобиля и расположения датчика. Если вы делаете Стоимость датчика будет составлять от 14 до 24 долларов США. Ты также потребуется галлон охлаждающей жидкости для пополнения системы после завершения работы. полный.

СПОНСИРУЕМЫЕ ССЫЛКИ

Видео о проделанной работе находится внизу этого руководства.

Приступим к работе

Пуск при холодном двигателе. Поднимите автомобиль, используя домкраты, чтобы слить жидкость из системы охлаждения. Носить защитные очки и перчатки.

1. Сбросить давление в системе охлаждения

Найдите и медленно снимите герметичную крышку системы охлаждения, чтобы снять система любого остаточного давления. Затем вам нужно будет слейте воду из системы охлаждения, потому что датчик погружен в охлаждающую жидкость и когда он удален, охлаждающая жидкость будет вытекать из патрубка для охлаждающей жидкости.

СПОНСИРУЕМЫЕ ССЫЛКИ

2. Найдите датчик охлаждающей жидкости

Обычно датчик температуры охлаждающей жидкости может быть только в трех местах. находится: в корпусе термостата или рядом с ним, в головке блока цилиндров или в впускной коллектор. Чтобы узнать, где расположен датчик, проверьте Изображения Google или вы можете использовать онлайн-сервис, например Митчелл1. Ты можешь также купите новый датчик и сопоставьте его с датчиком на двигателе.

3. Снимите электрический разъем

Снимите 2-проводной электрический разъем датчика, который будет удерживаться на предохранительным зажимом. Вы должны нажать на рычаг зажима вниз или вверх, чтобы отпустите его.

СПОНСИРУЕМЫЕ ССЫЛКИ

После снятия предохранителя осторожно потяните разъем вверх, но осторожно, чтобы не повредить провода разъема. Также проверьте электрическую клеммы на коррозию, потому что это изменит показания датчика, который вызовет ложные показания.Если ржавчина или коррозия Присутствует очистите или замените жгут датчика.

4. Снимите датчик охлаждающей жидкости

Датчик охлаждающей жидкости удерживается на месте одним из двух способов. Первый типичный корпус с резьбой, который вы сможете снять с помощью большого 22 мм или 24 мм торцевой ключ или гаечный ключ. В приведенном ниже примере датчик удерживается большой зажим C. Используйте медиатор, чтобы потянуть зажим вверх и в сторону от датчик.Это позволит вынуть датчик из порта доступа охлаждающей жидкости.

СПОНСИРУЕМЫЕ ССЫЛКИ

После снятия зажима или откручивания датчика возьмитесь за датчик, чтобы снять его. от порта доступа охлаждающей жидкости. Небольшое количество охлаждающей жидкости может вытекать из порт. Используйте магазинное полотенце, чтобы бесплатно очистить порт доступа. от грязи и жира.

5. Установите новый датчик температуры охлаждающей жидкости

Совместите новый датчик со старым блоком, они должны совпадать.Если Датчик использует резьбу, нанесите небольшое количество герметика для резьбы, чтобы остановить подачу охлаждающей жидкости протекает после переустановки датчика (на некоторых датчиках охлаждающей жидкости уже есть герметик применяемый). В этом примере датчик герметизирован Кольцо круглого сечения, которое не требует герметика. Установите датчик, снова вставив его в отверстие для доступа к охлаждающей жидкости и переустановите зажим. Если датчик ввинчен затяните датчик с крутящим моментом от 10 до 15 футов фунтов. Не затягивайте датчик слишком сильно, иначе вы треснете фарфор, что приведет к повреждению датчика. отправлять на компьютер ложную информацию.Крепко возьмитесь за электрическую разъем и осторожно надавите на датчик охлаждающей жидкости, пока не услышите слышен щелчок, сигнализирующий о завершении установки разъема.

6. Заполните систему охлаждения

После завершения установки датчика закройте сливной клапан радиатора и залить в систему охлаждающую жидкость. Запустите двигатель и дайте ему нагреться, пока добавляя охлаждающую жидкость по мере необходимости. Установите на место крышку радиатора, когда двигатель рабочую температуру и еще раз проверьте систему на герметичность.

СПОНСИРУЕМЫЕ ССЫЛКИ

Посмотрите видео!

Посмотрите видео, которое выполняет один из наших механиков.

Если у вас есть датчик температуры охлаждающей жидкости, посетите наш форум. Если тебе нужно машина совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Надеемся, вам понравилось это руководство и видео. Мы создаем полный набор руководства по ремонту автомобилей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
