P018D — Датчик давления подачи топлива Высокое напряжениеP018D — Fuel pressure sensor B — circuit high

24.01.2020 / 14.02.2020 • 494 / 193

OBD-II код неисправности Техническое описание

Цепь датчика давления топлива B, высокая

Что это обозначает?

Этот диагностический код неисправности (DTC) — это общий код трансмиссии, который означает, что он применяется к автомобилям с OBD-II, оснащенным датчиком давления топлива (Chevrolet, Ford, GMC, Chrysler, Toyota и т. Д.). Хотя общие, точные шаги ремонта могут варьироваться в зависимости от марки / модели. Как ни странно, этот код кажется немного более распространенным на автомобилях Dodge / Ram.

Большинство современных автомобилей оснащены датчиком давления топлива (FPS). FPS является одним из основных входов модуля управления силовой трансмиссией (PCM) для управления топливным насосом и / или топливной форсункой.

Датчик давления топлива представляет собой тип датчика, называемый преобразователем. Этот тип датчика изменяет свое внутреннее сопротивление по отношению к давлению. FPS обычно устанавливается на топливной рампе или топливопроводе. Обычно к FPS подключаются три провода: опорный, сигнальный и заземляющий. Датчик получает эталонное напряжение от PCM (обычно 5 вольт) и передает обратно сигнал обратного сигнала, который соответствует давлению топлива.

В случае этого кода «B» указывает, что проблема связана с частью системной схемы, а не с конкретным симптомом или компонентом.

Код P018D устанавливается, когда PCM обнаруживает сигнал датчика высокого давления топлива. Это обычно указывает на разомкнутую цепь. К соответствующим кодам относятся P018A , P018B , P018C и P018E .

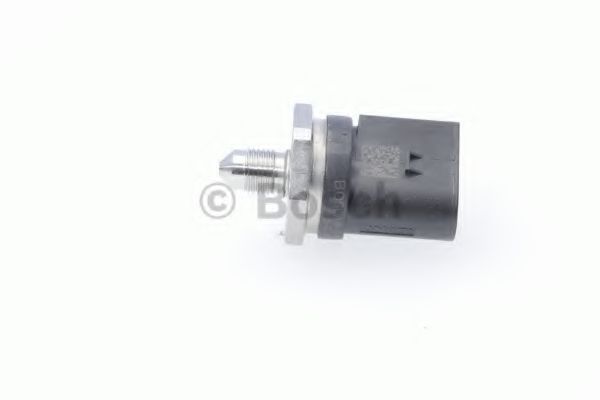

Пример датчика давления топлива:

Серьезность кода и симптомы

Серьезность этих кодов от средней до серьезной. В некоторых случаях эти коды могут привести к тому, что автомобиль не заведется. Это хорошая идея, чтобы обратиться к этому коду как можно скорее.

Симптомы кода неисправности P018D могут включать:

Подсветка двигателя с подсветкой
Двигатель, который трудно запустить или не запускается
Плохая работа двигателя

Распространенные причины этого кода DTC

Возможные причины этого кода могут включать:

Неисправный датчик давления топлива
Проблемы с доставкой топлива
Проблемы с проводкой
Неисправный ПКМ

Диагностические и ремонтные процедуры

Начните с проверки датчика давления топлива и соответствующей проводки. Ищите ослабленные соединения, поврежденную проводку и т. Д. При обнаружении повреждения устраните неисправность, очистите код и посмотрите, вернется ли он. Затем проверьте бюллетени технического обслуживания (TSB) по данной проблеме. Если ничего не найдено, вам нужно будет перейти к пошаговой диагностике системы.

Ниже приведена обобщенная процедура, так как тестирование по этому коду варьируется в зависимости от транспортного средства. Чтобы точно протестировать систему, вам нужно обратиться к диагностической схеме производства.

Проверьте проводку

Прежде чем продолжить, вы можете обратиться к заводским схемам подключения, чтобы определить, какие провода какие. Autozone предлагает бесплатные онлайн-руководства по ремонту многих автомобилей, а ALLDATA предлагает подписку на один автомобиль.

Проверьте часть опорного напряжения в цепи

При включенном зажигании автомобиля используйте цифровой мультиметр, установленный на напряжение постоянного тока, чтобы проверить эталонное напряжение (обычно 5 вольт) от РСМ. Для этого подключите отрицательный провод измерителя к земле, а положительный провод измерителя — к клемме датчика B + со стороны жгута проводов разъема. Если ни один опорный сигнал не присутствует, подключить множество метра до Ом (при неработающем зажигания) между штифтом опорного напряжения на датчике давления топлива и штифтом опорного напряжения на PCM. Если показания счетчика выходят за пределы (OL), между PCM и датчиком возникает разомкнутая цепь, которую необходимо найти и отремонтировать. Если счетчик читает числовое значение, существует непрерывность.

Если до этого момента все было хорошо, вам нужно проверить, есть ли питание от PCM. Для этого включите зажигание и установите прибор на постоянное напряжение. Подключите положительный метровый провод к разъему опорного напряжения на PCM, а минусовый к земле. Если не опорное напряжение от РСМ, ИКМ, вероятно, неисправен. Тем не менее, PCM редко выходят из строя, поэтому неплохо бы дважды проверить свою работу до этого момента.

Проверьте заземленную часть цепи

При выключенном зажигании автомобиля используйте цифровой мультиметр, установленный на Ом, чтобы проверить непрерывность заземления. Подсоедините расходомер к клемме заземления разъема датчика давления топлива и заземлению шасси. Если счетчик читает числовое значение, существует непрерывность. Если показания счетчика выходят за пределы (OL), между PCM и датчиком возникает разомкнутая цепь, которую необходимо найти и отремонтировать.

Проверьте сигнал обратной части цепи

Выключите зажигание автомобиля и поверните мультиметр в положение «Ом». Подключите один измерительный провод к клемме обратного сигнала на РСМ, а другой — к клемме возврата на разъеме датчика. Если показания счетчика выходят за пределы (OL), между PCM и датчиком имеется разомкнутая цепь, которую необходимо отремонтировать. Если счетчик читает числовое значение, существует непрерывность.

Проверьте показания датчика давления топлива относительно фактического давления топлива

Проверка, проведенная до этого момента, показывает, что цепь датчика давления топлива в норме. Далее вы захотите проверить сам датчик на предмет фактического давления топлива. Для этого начните с прикрепления механического манометра топлива к топливной рампе. Затем подключите диагностический прибор к автомобилю и выберите параметр данных FPS для просмотра. Запустите двигатель, одновременно просматривая фактическое давление топлива и данные датчика FPS на диагностическом приборе. Если показания не находятся в пределах пары фунтов на кв. Дюйм друг от друга, датчик неисправен и должен быть заменен. Если оба показания ниже спецификаций давления топлива изготовителя, FPS не виноват. Вместо этого, вероятно, существует проблема с доставкой топлива, например, неисправный топливный насос, который потребует диагностики и ремонта.
