Давление топлива. Как его замерить и какое оно должно быть

23.10.201618.11.2021 Андрей 28 комментариев Автолюбителю на заметку, Диагностика неисправностей, Расход топлива, Ремонт двигателя, Топливная система

Содержание

⏰Время чтения: 9 мин.

Рассмотрим такую интересную тему, как давление топлива в инжекторных автомобилях и его влияние на работу двигателя в разных режимах. Так что же такое давление топлива?

Не всё так просто, как кажется на первый взгляд!

Любая диагностика двигателя должна начинаться с грамотного замера давления топлива. Это аксиома.

Не буду голословно описывать влияние давления топлива на работу двигателя, думаю это и так понятно, а пойдём дальше к фактам и законам физики.

К системе подачи топлива относятся все те элементы, которые необходимы для перемещения топлива из топливного бака к форсункам.

Топливо забирается из бака электрическим топливным насосом и под избыточным давлением подаётся в топливную рампу. Рабочее давление и производительность топливного насоса подобраны таким образом, чтобы обеспечить надежную работу двигателя на всех режимах работы. Регулятор давления топлива обеспечивает отвод некоторого количества топлива назад в топливный бак, что позволяет поддерживать необходимое давление топлива для работы топливных форсунок.

В нашем с Вами мире существует два основных способа доставлять топливо из бензобака к инжекторному двигателю – рециркуляционного и тупикового типа (с обраткой и без обратки). Именно система тупикового типа служит на автомобилях Шевроле Лачетти, Nubira, Daewoo Gentra, Ravon Gentra, Chevrolet Klan, Авео и т.д.

А вообще, почти каждый автопроизводитель имеет в своём ряду модели как с системой рециркуляционного типа, так и с системой тупикового типа, будь-то Ваз или Mitsubishi.

Система рециркуляционного типа топливоподачи

1 – штуцер для проверки давления топлива, 2 – топливная рампа, 3 – крепление трубопровода, 4 – регулятор давления топлива, 5 – топливный модуль, 6 – топливный фильтр, 7 – возвратная магистраль, 8 – подающая магистраль, 9 – форсунки

В этой системе топливо из бака подаётся топливным насосом через фильтр к топливной рампе, а излишки через регулятор давления отводятся по возвратной магистрали обратно в бак. Регулятор поддерживает давление в пределах 2,8 – 3,2 бар (1 бар = 0,98692 атм.). Именно в пределах! Дальше это обсудим.

Система тупикового типа топливоподачи

1 – штуцер для проверки давления топлива, 2 – топливная рампа, 3 – форсунки, 4 – топливопровод, 5 – топливный бак, 6 – топливный насос, 7 – топливный фильтр

Как видно из рисунка, в системе тупикового типа топливоподачи нет обратной сливной магистрали. Казалось бы, на этом все различия закончились, но это не так. Эти две системы кардинально различаются по принципу работы. В том числе и по регулированию давления топлива. В данной системе регулятор давления установлен в топливном модуле внутри бензобака и поддерживает постоянное давление топлива, равное 4-ём барам. Без каких-либо пределов, а ровно 4 бара! Об этом дальше.

Примечание. На разных авто данное давление может немного отличаться. Например, составлять 3.8 бар. Но ключевая особенность – это то, что давление постоянно.

Регулятор давления топлива

Зачем регулировать давление топлива? Именно регулировать?

Забегая вперёд, скажу, что настоящий регулятор давления топлива устанавливается только в системах рециркуляционного типа. В системах тупикового типа, он хоть и называется регулятором, но на самом деле ничего не регулирует. Я бы его назвал ограничителем с обратным клапаном.

Ну пока разберёмся, зачем же всё-таки регулировать давление топлива.

Самое большое влияние регулирование давления топлива оказывает на работу двигателя в переходных режимах, особенно в момент нажатия педали газа и переходе с режима холостого хода в режим нагрузок. Некоторые скажут, что это и так понятно, мол, нагрузка возрастает и, соответственно, нужно больше топлива. Это утверждение верно только от части и никак не относится к регулированию давления топлива. Ведь можно влупить 4 атмосферы и форсункам хватит давления на любых режимах. Зачем же тогда регулировать? Давайте разберёмся.

Для правильного смесеобразования ЭБУ управляет временем открытия форсунок, но никак не количеством топлива. ЭБУ просто физически не может видеть этого количества. Из этого следует, что, как хочешь, но нужно сделать постоянную зависимость между временем открытия форсунки и количеством топлива, прошедшим через форсунку за это время. Другими словами, за одну миллисекунду всегда и при любых условиях через форсунку должно пройти одно и тоже количество топлива! А что этому мешает?

А мешает этому постоянно меняющееся давление во впускном коллекторе. Ведь форсунка подаёт топливо именно во впускной коллектор.

Все мы знаем, что на холостом ходу в коллекторе очень сильно падает давление – до 30 кПа. А нормальное атмосферное давление составляет 100 кПа. Иными словами, в коллекторе создаётся очень большое разрежение.

А теперь представим такую ситуацию. Двигатель работает на холостом ходу, ЭБУ открывает форсунку на 2 мс. Из-за того, что в коллекторе большое разрежение, то топливо из форсунки буквально высасывает! При нажатии на педаль газа под нагрузкой, давление в коллекторе резко возрастает и топливо из форсунки уже не высасывает, а просто брызгает под давлением. Давление и время открытия форсунки, допустим, в обоих случаях одинаковое. Что же получается? А получается то, что на холостом ходу топливо из форсунки выходит под действием разрежения + давление в рампе, а при открытой дроссельной заслонке при нагрузке – только под давлением в рампе.

Очевидно, что при одном и том же времени открытия форсунки, на холостом ходу через неё пройдёт большее количество топлива, чем при открытой дроссельной заслонке и нагрузке на мотор. Это как открыть водопроводный кран на одну минуту, но в одном случае просто набирать воду в ведро, а во втором сделать это при помощи мощного насоса. Естественно, во втором случае воды мы наберём больше за одно и то же время. Думаю понятно.

Так вот, как это отразится на работе двигателя? При нажатии на педаль акселератора, двигателю необходимо больше топлива для развития мощности, а мы даём ему, наоборот, меньше и получается провал при нажатии педали газа!

Что же делать? Выход в том, что нужно регулировать давление топлива относительно давления во впускном коллекторе. То есть, разница между давлением во впускном коллекторе и топливной рампе должна быть всегда и при любых условиях постоянной! Регулятор давления топлива поддерживает постоянный перепад давления на форсунках (разницу между давлением топлива и разряжением во впускном коллекторе) при изменении разряжения во впускном коллекторе. В противном случае, если эта разница будет меняться, то при одном и том же времени открытия форсунки количество топлива будет изменяться, в соответствии с величиной разрежения во впускном коллекторе двигателя.

Как видно, давление топлива меняется, но всегда остаётся одинаковым по отношению к разрежению во впускном коллекторе! Другими словами, вместо стрелок можно представить форсунки и получается, что на них всегда одинаковый перепад давления.

Вот тут и играют роль пределы давления топлива 2,8 – 3,2 бар. Некоторые их путают с допустимыми пределами. И при измерении давления топлива, получая, допустим, 3,2 бара при работе двигателя на холостом ходу, считают, что улаживаются в допустимые “пределы”. Хотя на холостом ходу должно быть 2,8 бар, при резком нажатии педали газа должно быть 3,2 бар, так как разрежение перестаёт действовать на форсунку и нужно это компенсировать увеличением давления.

Вот поэтому он и называется – регулятор давления топлива.

Внутреннее пространство регулятора давления топлива обычно разделено диафрагмой на две камеры: воздушную камеру с пружиной и топливную камеру. Топливо, подаваемое топливным насосом, поступает в топливную камеру регулятора давления. Под действием давления топлива на диафрагму, клапан перемещается вверх до тех пор, пока не наступит равновесие между давлением топлива с одной стороны и силой упругости пружины и давления воздуха во впускном коллекторе с другой стороны. Избыточное топливо возвращается в бак через клапан. Камера с пружиной соединяется вакуумным шлангом с впускным коллектором двигателя.

Как регулируется давление в системах топливоподачи тупикового типа (без обратки)?

А никак. Здесь применено другое решение.

В топливном модуле внутри топливного бака находится обратный клапан с ограничителем давления до 4 бар

В пособиях по ремонту и авто литературе почему-то упускают этот факт, а чаще, вообще, пишут неправду, вводя в заблуждение автовладельцев. В системе тупикового типа давление всегда выше, чем в системах с рециркуляцией и у него нет “пределов” – оно всегда постоянно!

Зачем выше давление? В системах с рециркуляцией топливо перекачивается по кругу и бензин циркулирует постоянно, охлаждая топливную рампу. Если не будет охлаждения, тогда топливо в рампе может закипеть!

А как мы знаем из уроков физики, при повышении давления – у жидкостей повышается температура кипения. Вот для этого и повышают давление в системах топливоподачи “без обратки”.

Поэтому, если в сервисе замерили давление топлива на Вашем автомобиле с системой тупикового типа и оно составило 3 атм., а Вам рассказывают, что давление в норме и топлива хватит, то уматывайте с этого сервиса, как можно быстрее.

Важно понимать, что такое давление необходимо не столько для достаточности топлива (двигатель и при 2,5 атм. будет работать), сколько для предотвращения его закипания! А если топливо закипит, то о нормальной работе двигателя можно забыть.

Какое давление топлива у Шевроле Лачетти

В литературе и на сайтах по ремонту Шевроле Лачетти указывается, что давление топлива в данном автомобиле составляет 2,8 – 3,2 бар. Я не знаю, как и чем они измеряют, а может и не измеряют вовсе, а перепечатывают друг у друга, но в моих измерениях на всех авто всегда норма – 4 бара и никак иначе.

Такое же давление топлива и на других авто с тупиковой системой топливоподачи, например, Шевроле Авео и многих других, включая ВАЗы с системой без обратки. И на разных режимах работы двигателя оно не изменяется!

А как же тогда быть с разрежением во впускном коллекторе и количеством топлива?

Для этих целей в прошивку электронного блока управления двигателем вводится дополнительный параметр – коррекция времени впрыска

Как только мы нажимаем на педаль газа и в коллекторе возрастает давление, ЭБУ мгновенно применяет коррекцию. В этот момент впрыск рассчитывается уже по формуле длительность впрыска + коррекция времени впрыска. В нашем примере это 2мс + 0,7мс = 2,7мс.

То есть, за счёт небольшого увеличения времени впрыска в этот момент, количество топлива через форсунку пройдёт одинаковое, что в режиме холостого хода, что во время нажатия педали газа.

Некоторые путают этот параметр и считают, что так ЭБУ добавляет топлива при разгоне. Это в корне не так. Коррекцией времени впрыска ЭБУ на самом деле не даёт уменьшится количеству топлива, проходящему через форсунку за 1мс из-за резкого повышения давления во впускном коллекторе!

Проблемы с давлением топлива

Представим, что топливный насос износился и не может создать давление в 4 бара или ограничитель давления прохудился и также не держит давление в 4 бара. Допустим, давление не поднимается выше 2,5 бар. В таблицах прошивки ЭБУ есть чёткий алгоритм действий, при каких условиях производить ту или иную коррекцию времени впрыска. Но ЭБУ не видит, что давление не 4 бара, а всего 2,5 и продолжает делать свою работу по вписанным в таблицы алгоритмам. А из-за пониженного давления в рампе через форсунки проходит меньшее количество топлива, чем положено. Соответственно, и во время коррекции времени впрыска, топлива будет проходить недостаточно за то время, которое даёт ЭБУ. Так мы получим провал во время нажатия педали газа.

Представим обратную ситуацию. Регулятор или ограничитель давления заклинили в открытом положении. Давление возросло и стало выше положенного. Это тоже не есть хорошо. Это приведёт к рывкам в переходных режимах, перерасходу топлива. Такие же симптомы и при негерметичности форсунок.

Как замерить давление топлива

Замерить давление топлива совсем не сложно. Те, кто не любит пачкать руки, может это сделать на проверенном СТО с адекватными специалистами.

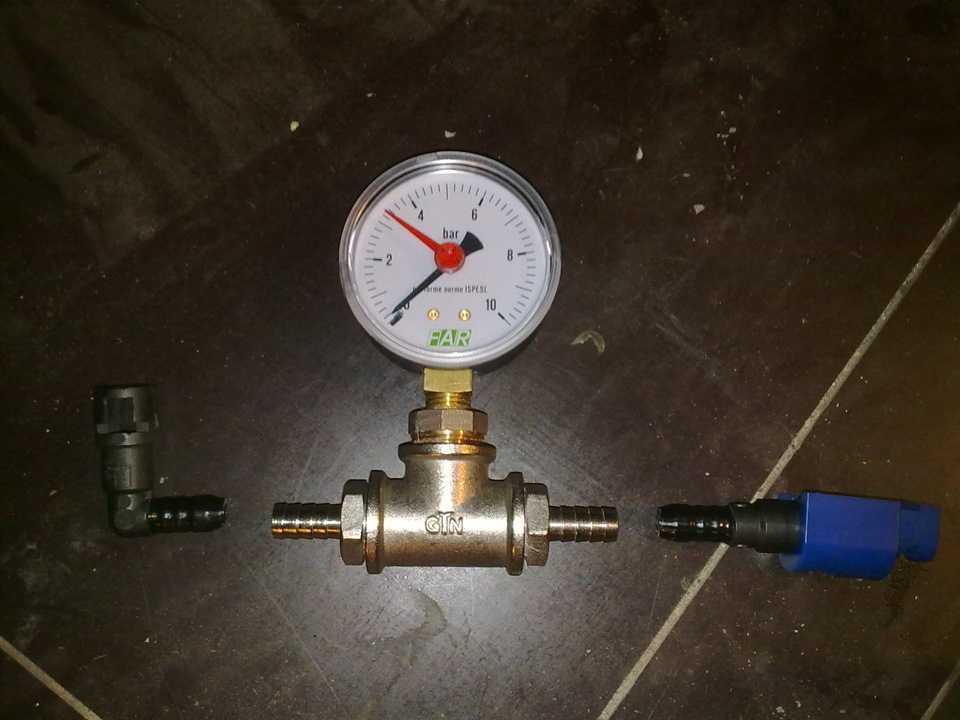

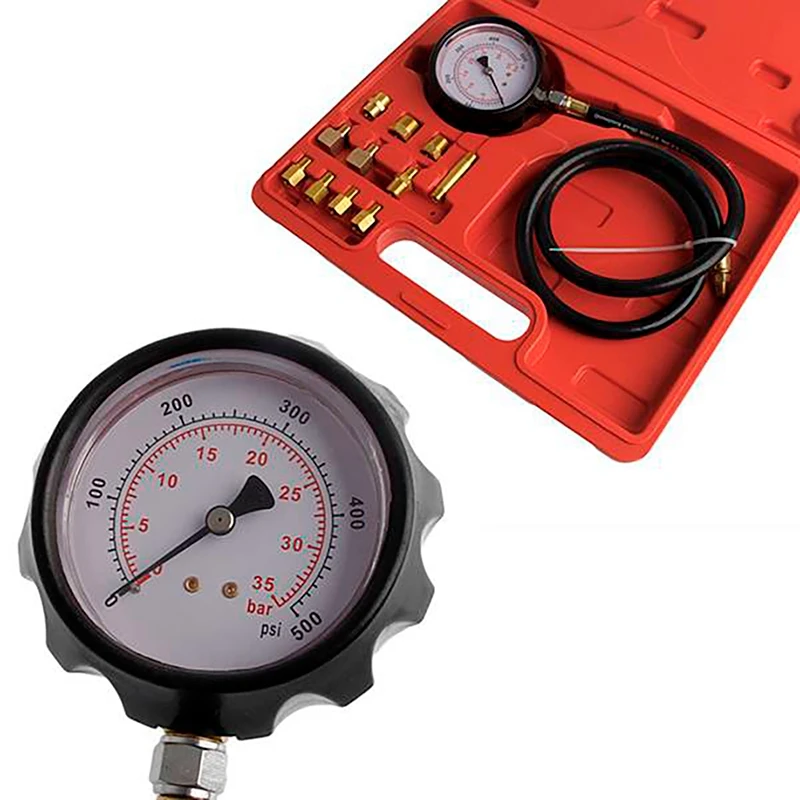

А те, кто любит всё делать сам, может собрать устройство из обычного манометра и шлангов или купить специальный комплект для измерения давления топлива, давления масла и ещё много чего

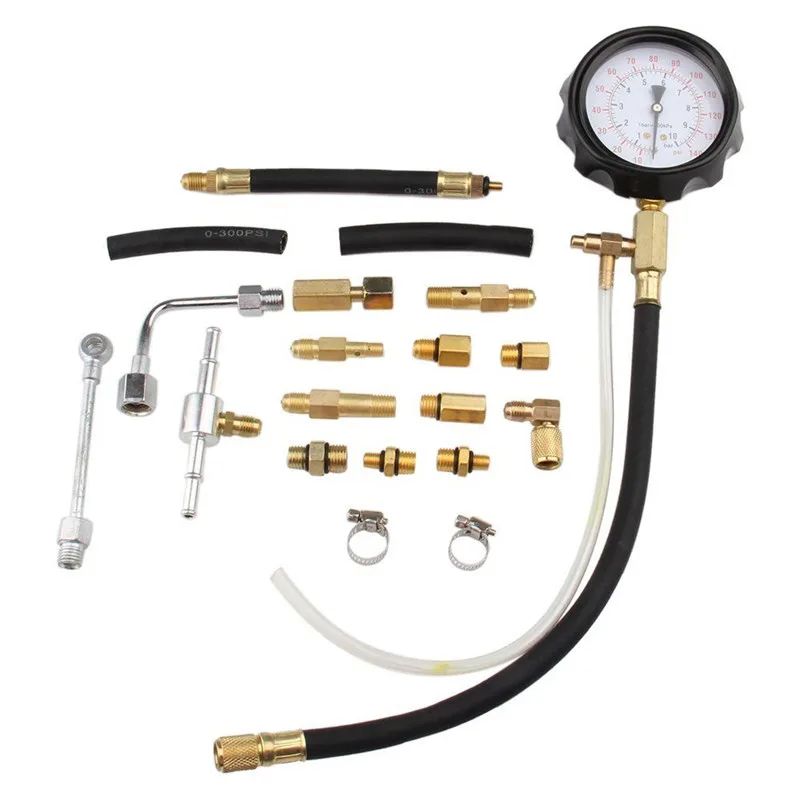

В нём имеется много переходников под различные автомобили. Но под Шевроле Лачетти 1.6 нет ни в одном комплекте. Почему? Потому что и здесь экономия на мелочах взяла верх. Сэкономили, не установив копеечный штуцер с золотником в рампу для проверки давления топлива.

Поэтому, чтобы замерить давление топлива на Шевроле Лачетти, необходимо врезаться через тройник либо на входе в рампу

Либо в возвратную магистраль на топливном модуле под задним диваном

В качестве тройника можно использовать тройник топливной системы инжекторных ВАЗов

Сбрасываем давление топлива. Как это сделать подробно изложено в статье Замена топливного фильтра Шевроле

Снимаем топливопровод со штуцера топливного модуля.

На штуцер одеваем тройник. К центральному штуцеру тройника подключаем шланг от манометра, а к боковому штуцеру нужно подключить отключенный топливопровод возвратной магистрали.

Топливопровод просто так к боковому штуцеру не подключишь. Для этого нужен переходник. Его роль отлично играет штуцер от топливного фильтра. Его необходимо отрезать и шлангом соединить с боковым штуцером тройника

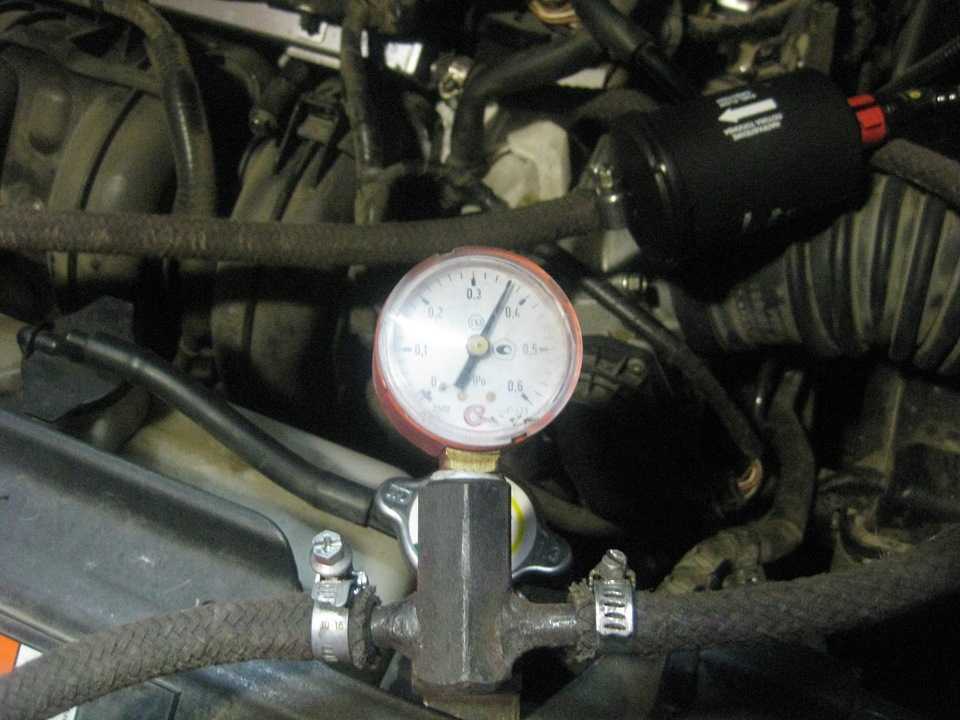

Получается что-то типа такого

1 – к манометру, 2 – возвратная топливная магистраль

Необходимо несколько раз включить/выключить зажигание, чтобы насос накачал необходимое давление и запустить двигатель. Давление должно быть 4 бара и не изменяться, чтобы Вы не делали с двигателем

Примечание. Допускается изменение давления при резких прогазовках, но не более чем на 0.1-0.2 бара

Более подробно про замер давления топлива на Шевроле Лачетти изложено на странице Замер давления топлива. Там также подробно описан процесс изготовления устройства для измерения давления и замер производился возле рампы.

Также стоит отметить, что после остановки двигателя, давление не должно сразу падать. Это значит, что обратный клапан исправный. Если у Вас двигатель не всегда запускается с первого раза, тогда уделите обратному клапану особое внимание.

А на автомобилях с рециркуляцией и регулятором давления топлива, значения манометра должны изменятся с 2,8 бар на холостом ходу до 3,2 бара при нажатии на педаль газа или при снятии вакуумного шланга с регулятора давления. При остановке двигателя, давление также не должно сразу падать.

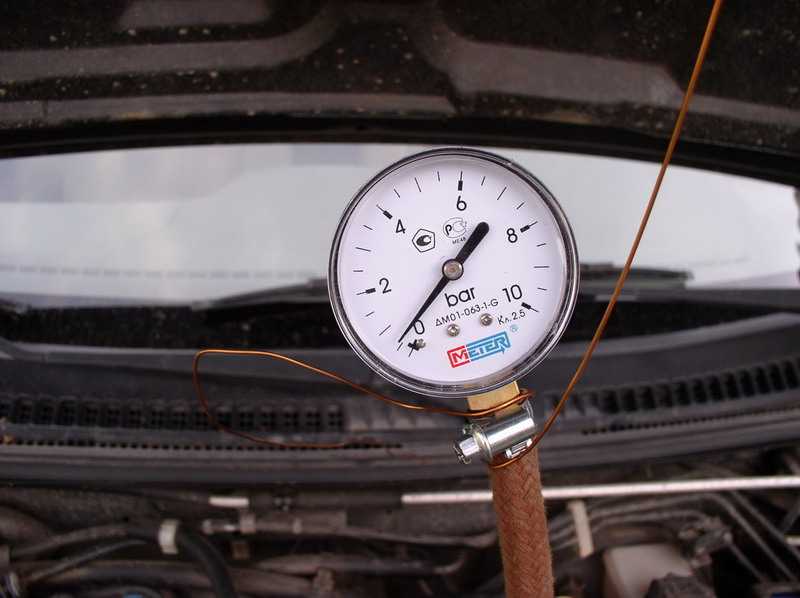

К слову, манометр можно купить в любом строительном магазине. Лучше брать со шкалой 6 бар.

А учитывая небольшую себестоимость данного самодельного устройства, то считаю, что оно должно быть в гараже любого автолюбителя-самоделкина.

Как замерить давление топлива. Видео

Более подробно о замере давления топлива смотрите на видео

https://youtu. be/gzQhSU_AhIk

По теме:

Давление в топливной системе с распределенным впрыском: полная проверка и вердикт

Полезность проверки давления в топливной системе сложно недооценить. Ведь по манометру мы можем судить о состоянии как ведущих элементов (бензонасос и регулятор давления топлива), так и копеечных расходников, как-то фильтры тонкой и грубой очистки. При желании в фокус диагностики можно включить форсунки и отдельные участки топливопровода. Измерения, необходимо признать, серьезные – без специальной аппаратуры и технических знаний не обойтись! Чем, как и где мерить давление в топливосистеме – рассказывают эксперты Autobann.su.

Содержание

1 Чем мерить?
2 Как проверить топливную систему в домашних условиях?
- 2.1 Давление в топливной рампе
- 2.2 Регулятор давления топлива – исправен ли он?
- 2.3 Проверка бензонасоса
- 2.4 Диагностика фильтра тонкой очистки
- 2.5 А что же форсунки?

Чем мерить?

Безусловно, специальный набор со штуцерами, шлангочками и манометром – идеальный выбор. Но, если такового в наличии нет, то комплект можно собрать из подручных средств.

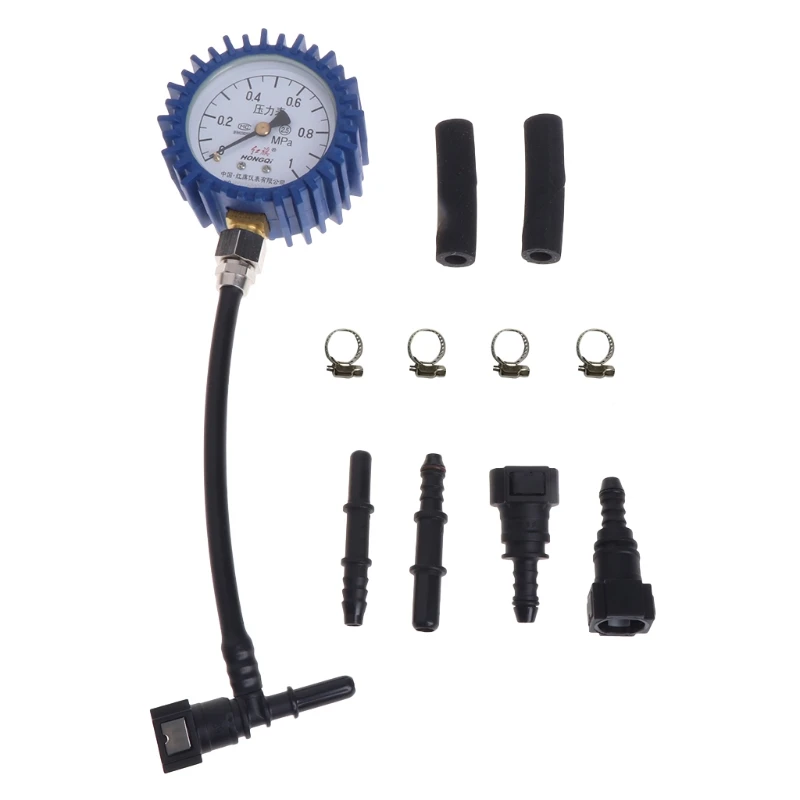

Центральное звено измерительной аппаратуры – манометр. Во время измерений максимальное давление будет колебаться в пределах 6 атмосфер, поэтому прибор должен быть рассчитан минимум на 7-8 атмосфер. Что же касается градуировки шкалы, то удобнее, чтобы она была именно в атмосферах.

Ценный практический совет – использовать манометр для измерения давления в шинах: шкала удобна, а условный проход трубки составляет 8 мм. Стоит отметить, что газовый манометр также подходит для подобных целей. Впрочем, диаметр выходного штуцера у него, как правило, больше. Например, для прибора на 1,0 МПа эта величина составляет уже 9 мм.

Внимание! 0,1 МПа – это примерно 1 атмосфера.

В дополнение к манометру необходим резиновый шланг и пара хомутов. Это комплект минимум. Если понадобится глушить регулятор давления топлива на системах без «обратки» или мерить давление на входе в топливную рампу, то потребуются заглушка и переходной штуцер соответственно. Поскольку конструкция коммутирующего узла между топливопроводом и рампой может быть различной, то переходник необходимо подбирать по месту. В первом приближении стоит отметить, что бывают резьбовые и быстросъемные конструкции.

Как проверить топливную систему в домашних условиях?

Первой точкой замера по умолчанию является выход из топливной рампы. Здесь мы аттестуем всю систему в комплексе и регулятор давления топлива в частности. Оценка состояния форсунок выполняется на основании измерения давления на входе в рампу и на выходе из нее. А по напору на выходе из насоса и перед топливной рампой мы можем судить как о состоянии самого насоса, так и фильтра тонкой очистки.

Давление в топливной рампе

Отыскав под капотом трубку, распределяющую бензин по форсункам, нащупываем на ней пластмассовый колпачок. Его размеры и фактура практически идентичны тем, что на колесах. Под этой заглушкой находится привычный нам золотник. Узел необходим для того, чтобы стравливать избыточное давление из топливной магистрали после недавней остановки двигателя, например, при замене фильтра тонкой очистки.

Стравить топливо из магистрали проще простого. Достаточно нажать на золотник, подставив перед этим баклажку или тряпку. Перед подсоединением манометра этот самый ниппель необходимо выкрутить по принципу, аналогичному демонтажу колесного золотникового стержня.

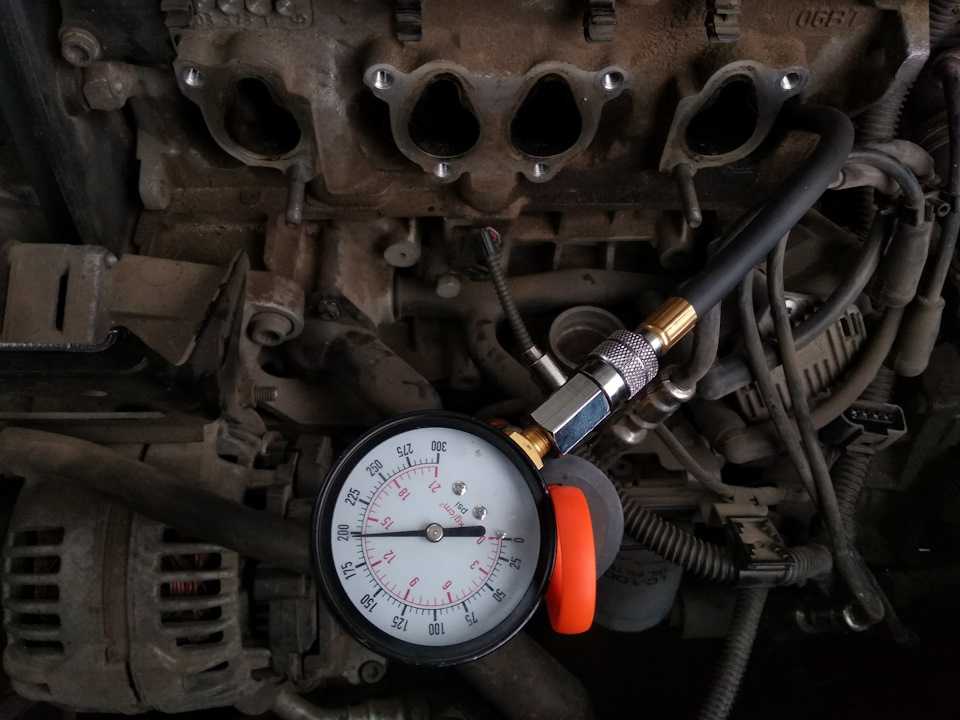

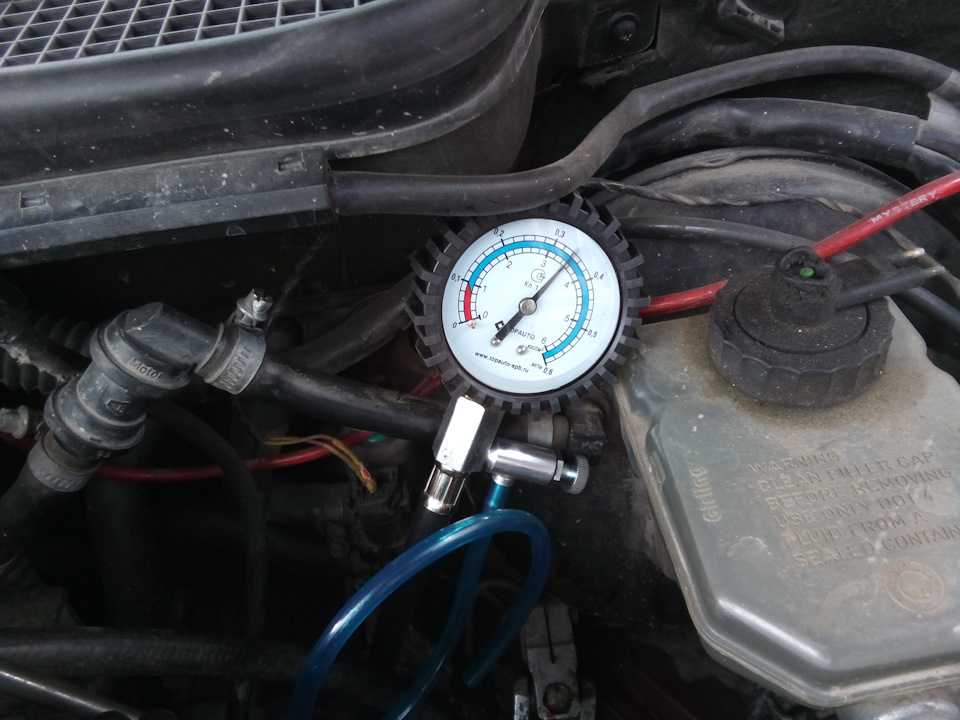

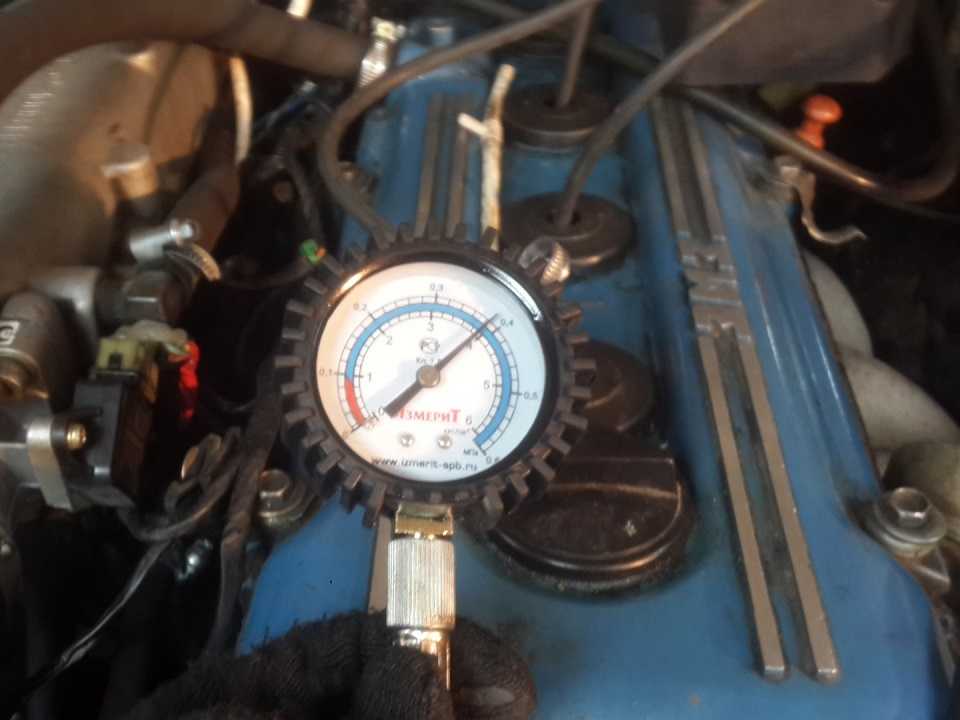

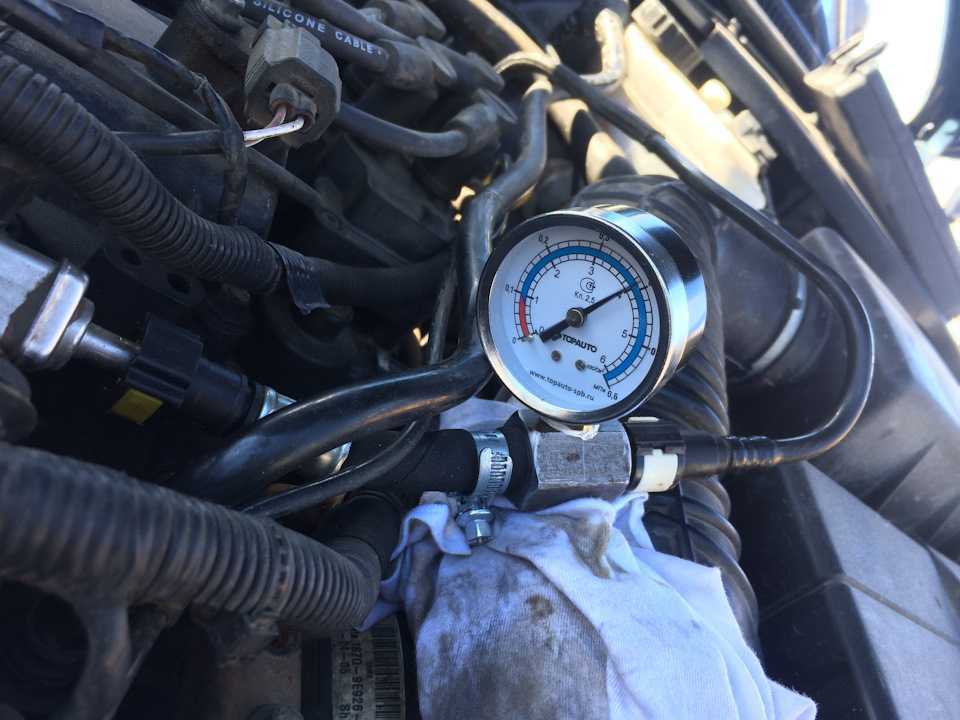

Манометр подключается к топливной рампе с помощью шланга. Во избежание протечек и срывов трубка в районе штуцеров обжимается хомутами. Смонтировав аппаратуру, заводим двигатель и первым делом проверяем, не протекает ли бензин в местах подсоединения измерительной аппаратуры. Если все в порядке, приступаем к снятию показаний.

Системы с полноценной «обраткой» и без нее выдают различные цифры на манометре. Для начала рассмотрим диагностику топливосистемы с обратной магистралью:

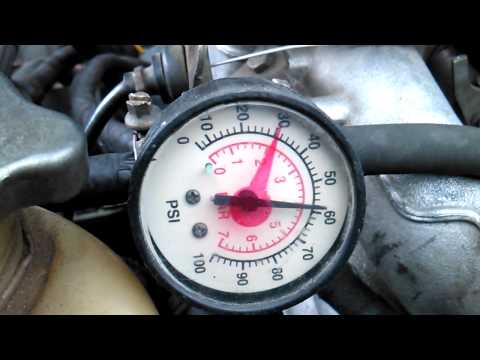

После пуска мотора давление в топливной рампе должно быть 2,5-2,7 атмосфер.
При перегазовке напор должен увеличиваться до 3 атмосфер.

У систем с РДТ, расположенным в корпусе насоса, цифры должны быть 3,8 и 4 атмосферы соответственно. Кратковременные колебания давления в пределах 0,2 атмосфер свидетельствуют о засорении фильтра грубой очистки (приемная сетка бензонасоса). Причиной этого является посредственная забота АЗС о сберегающих емкостях, наблюдаемая, как правило, у аутсайдеров рейтинга заправок по качеству бензина.

Регулятор давления топлива – исправен ли он?

Продолжая осмотр топливной системы, стоит проверить регулятор давления топлива, деталь, обеспечивающую постоянство напора бензина в магистрали. На топливосистемах с «обраткой» этот элемент расположен в топливной рампе, а шланг, идущий от него, как раз-таки именуется обратной магистралью.

Сняв шланг, связывающий РДТ с впускным коллектором, давление в рампе должно подняться до 3,0-3,2 атмосферы. Незначительное отклонение стрелки после отсоединения патрубка (в пределах 0,2 атм.) указывает на необходимость проверки насоса. Что характерно для неисправного регулятора давления бензина, так это одинаковое давление как при отсоединении патрубка РДТ-впускной коллектор, так и при обратном присоединении.

Касаемо «инжекторов» без обратной магистрали: на неисправный регулятор давления топлива здесь указывает напор менее 3,8 атмосфер при исправном насосе. Разумеется, чтобы быть уверенным в диагнозе, необходимо проверить и нагнетающую аппаратуру, и фильтр тонкой очистки.

Проверка бензонасоса

На системах с регулятором давления топлива, расположенным возле форсунок, достаточно пережать обратную магистраль (выходит из РДТ) и замерить давление в рампе:

6 атмосфер и более выдает новый и полностью исправный насос.
5 атм. свидетельствует о внушительном износе нагнетающего агрегата, но эксплуатацию можно временно продолжить.
4 атмосферы и менее – насосная станция неисправна или забит фильтр тонкой очистки. По этой причине работа мотора подобна детонации двигателя на всех оборотах.

Когда РДТ установлен в корпусе бензонасоса, проверку необходимо проводить прямо на выходе из нагнетателя: откидываем фишку топливопровода, идущего на фильтр тонкой очистки, подсоединяем манометр к насосу, включаем зажигание и снимаем показания с прибора. Сопоставлять необходимо с теми же цифрами: 6 атм. – отлично, 5 атм. – замена. Еще один индикатор исправности бензонасоса и чистоты фильтрующего элемента тонкой очистки – заметно подпрыгивающее давление в рампе при заглушенном регуляторе давления топлива.

Диагностика фильтра тонкой очистки

Здравый разум подсказывает, чтобы проверить промежуточный элемент топливной магистрали, необходимо замерить давление до него и после него. По такому принципу проверяется топливопровод на предмет засоренности и повреждений, фильтр тонкой очистки и форсунки.

Фильтрующий элемент расположен сразу за насосной станцией. Если при включенном зажигании на выходе из насоса – 6 атмосфер, а на выходе из фильтра наблюдается значительное падение давления (в пределах 0,5-1 атм.), то деталь подлежит замене.

Теперь о не менее главном: куда подключить манометр на участке «за фильтром». Можно подсоединиться как сразу на выходе из фильтра (актуально для систем с «обраткой»), так и на выходе из тройника, в тот самый разъем, который подключается прямо к насосу (актуально для систем с РДТ, расположенным в насосной станции).

Внимание! Топливный насос и фильтр тонкой очистки проверяются только в режиме «зажигание».

А что же форсунки?

Тревожный звоночек, указывающий на то, что вход в топливную рампу все же придется открывать, обнаруживается еще на стадии диагностики регулятора давления топлива. В момент пережатия «обратки» давление поднимается незначительно. Примечательно еще и то, что форсунки в этот момент начинают активно переливать, отчего двигатель работает неустойчиво. То же самое наблюдается в системе без «обратки», когда глушится выход из РДТ.

Окончательный диагноз ставится на основании замера давления до рампы (отсоединяется входная фишка/гайка и к ней подключается манометр). В этом случае мы исключаем засорение топливопровода на участке бензонасос-топливная рампа. Если давление восстановилось до паспортных 5-6 атмосфер, то дело в форсунках.

В заключение хотелось бы отметить, что давление в рампе 2,5-2,7 атм. и 5-6 атм. на выходе из насоса диагностируются в разных условиях: на заведенном двигателе и в режиме зажигания соответственно.

Диагностика давления топлива. Способы промывки инжектора.

Когда бензиновый двигатель, при работе на холостом ходу “тупит” или “подтраивает”, скачет стрелка тахометра, то сразу трудно определить в чем проблема. Самые вероятные причины: неисправность в топливной аппаратуре или сильный износ ЦПГ двигателя (падение компрессии). Эти два параметра обычно и диагностируют друг за другом. Для оценки компрессии в двигателе у нас есть своя статья, эта же рассказывает о том, как диагностика давления топлива позволяет выявить неисправность топливного насоса (бензонасоса), регулятора давления, проверить работу инжектора. А также видам и способам проведения промывки инжектора при его загрязнении.

Любая топливная система автомобиля представляет из себя замкнутый круг. Бензин под давлением, нагнетаемым насосом, поступает из бака через топливный фильтр в топливную рампу: к инжекторам и регулятору давления топлива, а неиспользованное топливо возвращается обратно в бак (на современных моделях топливной аппаратуры «обратка» отсутствует). На каждом из элементов, связанным с прохождением через него бензина возможно изменение давления в ту или иную сторону.

Количество впрыскиваемого бензина зависит от времени работы инжектора, от давления внутри топливной рампы и давления (разряжения) внутри впускного коллектора. Для того чтобы учесть три этих фактора и точнее рассчитать количество впрыскиваемого топлива, в топливной рампе устанавливается регулятор давления топлива. Он поддерживает разницу давлений: давление бензина на форсунке и давление воздуха во впускном коллекторе, излишки бензина направляются обратно в бак по обратной магистрали.

Из-за износа или неправильной работы регулятор может уменьшать или увеличивать давление в топливной рампе. В итоге имеем: недостаток или перелив топлива и потеря мощности в двигателе. Также может происходить подклинивание клапана, в этом случае давление в топливной рампе будет меняться не закономерно, вследствие чего может наблюдаться не устойчивая работа двигателя, дерганье при разгоне.

Диагностика давления топлива в рампе важный параметр в диагностике неисправностей топливной аппаратуры двигателя. Ведь от него зависит состав топливной смеси, соответственно и поведение автомобиля в различных режимах эксплуатации. Поэтому диагностика системы впрыска бензинового двигателя важная составляющая в общей диагностике двигателя.

Виды манометров давления топлива

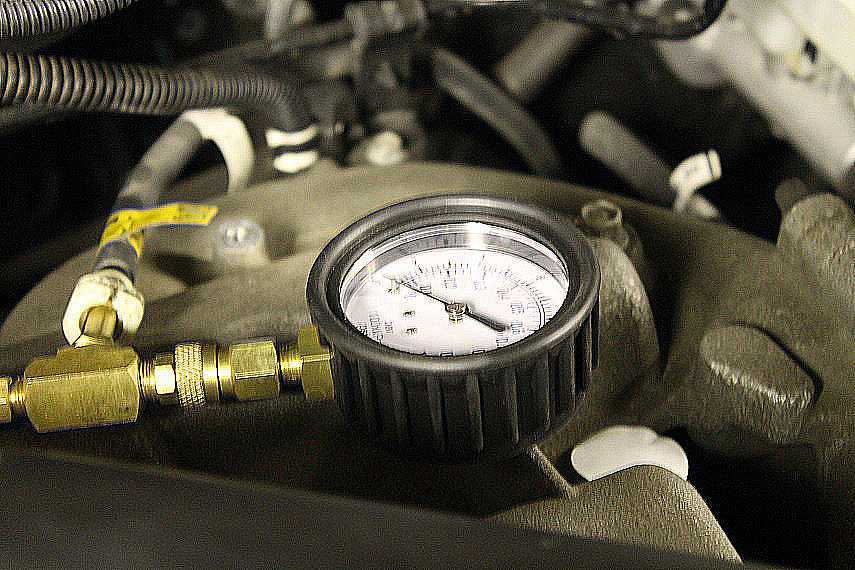

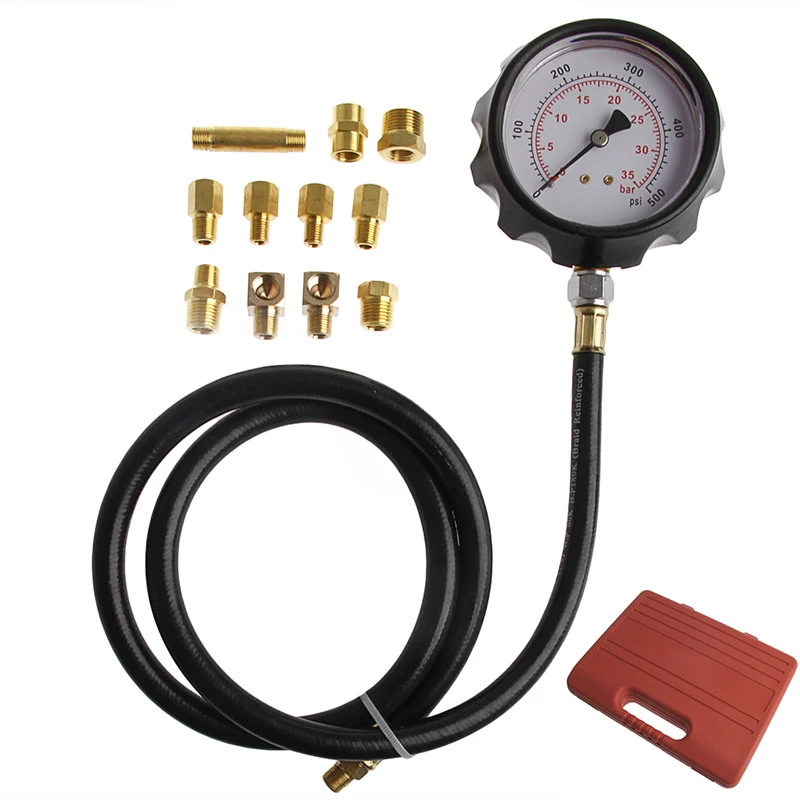

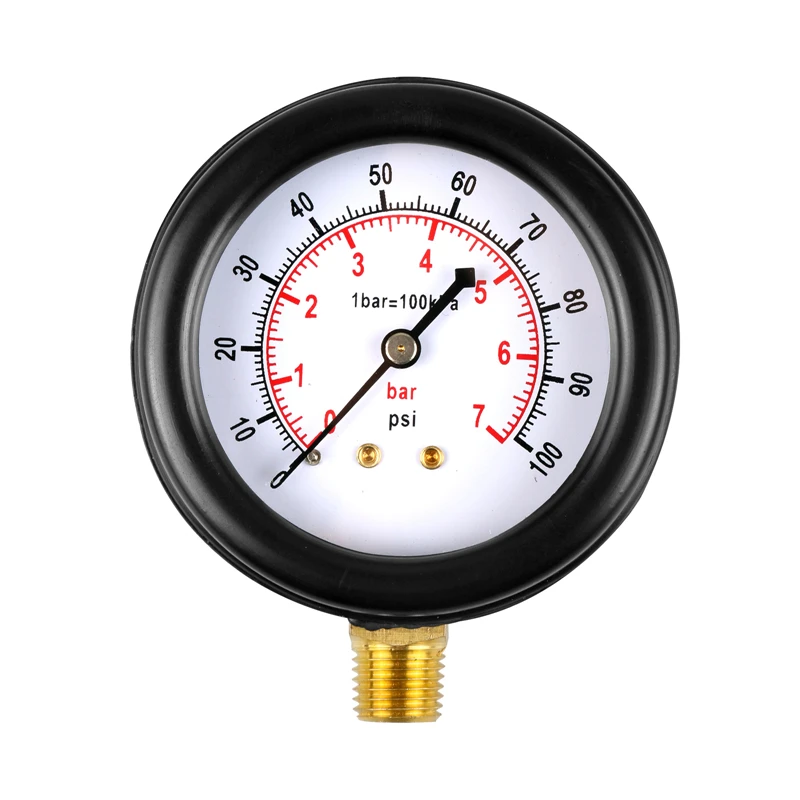

Для диагностики давления в топливной рампе потребуется манометр давления топлива. Шкала у манометра должна быть не менее 7 бар. Самый лучший вариант по цене и качеству подходящий для личного применения или небольшого автосервиса прибор HS-1013 (TU-113).

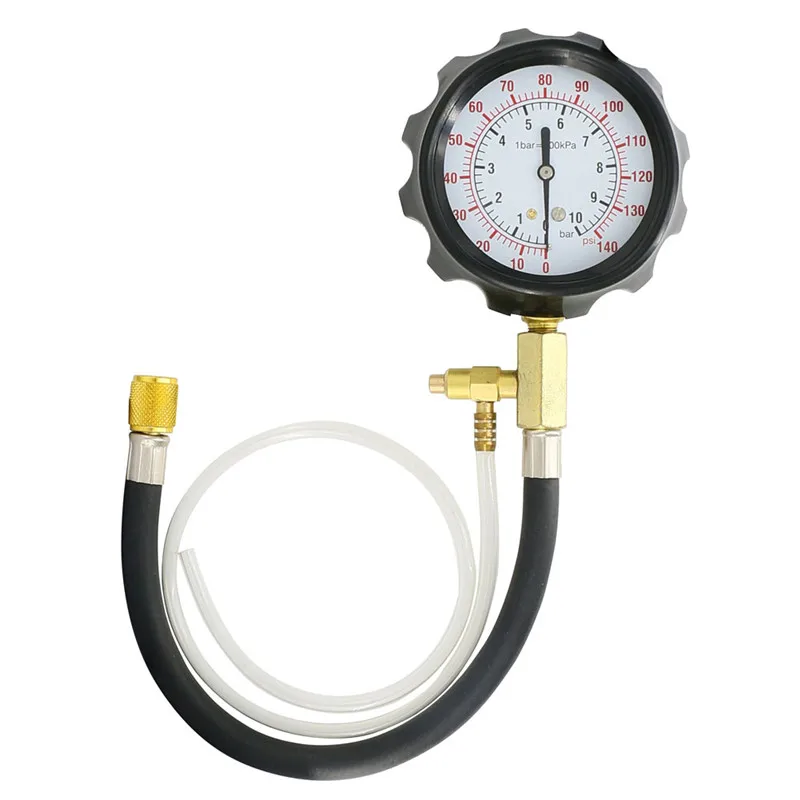

манометр давления топлива

Он позволяет оценить состояние следующих систем: давление насоса, производительность насоса, утечки, засоренность топливного фильтра, проверить работоспособность регулятора давления. Набор адаптеров входящий в комплект позволяет производить измерение давления в топливной системе на всех автомобилях отечественного и многих импортных авто. Диагностика им довольно проста, ее можно сделать самостоятельно.

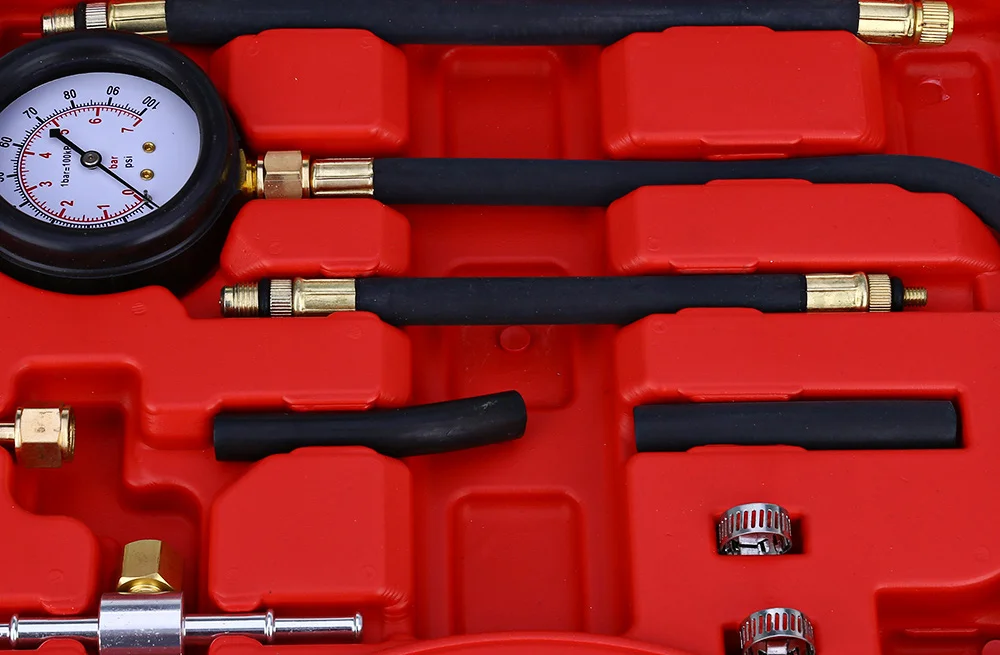

В автосервисе для измерения давления топлива используют уже более профессиональные наборы

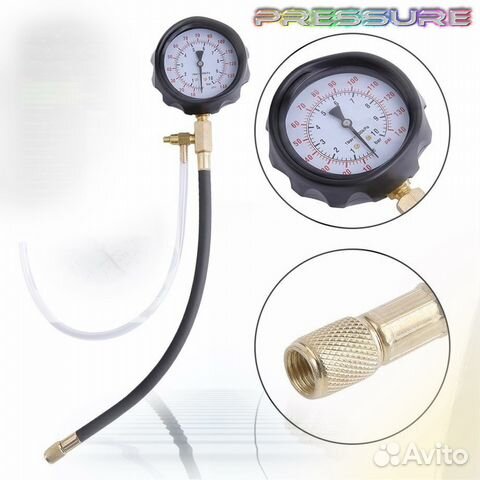

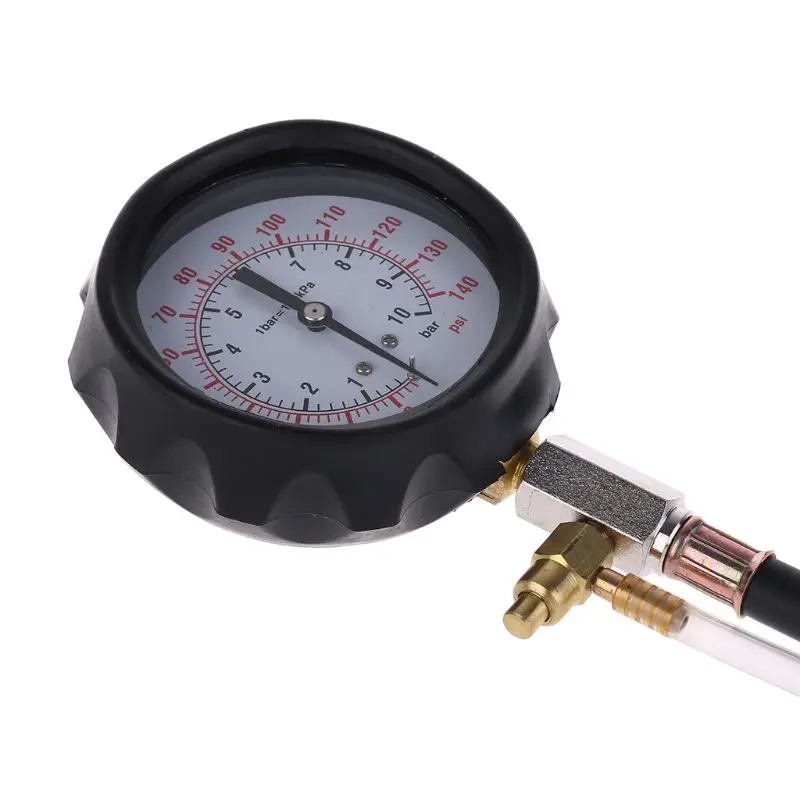

Тестер давления топлива

типа: Манометр давления топлива TU-114 (HS-0020), ATZ-602 или TU-443 (HS-1011) и ATZ-600, набор адаптеров в которых, позволяет подключиться в различных точках к системе питания авто на большинстве марок автомобилей.

Перед диагностикой необходимо тщательно осмотреть всю топливную магистраль, убедится в ее целостности, отсутствию подтеков и коррозии. Необходимо также проверить работоспособность электрических элементов топливной аппаратуры.

На заведенном двигателе давление в топливной рампе должно соответствовать паспортным данным для соответствующей марки автомобиля. Для примера: нормальное давление топлива для ВАЗ, ГАЗ, УАЗ составляет 2,8-3,2 бар. Причина низкого давления, как правило, связана с проблемами в подающей магистрали, а причина высокого давления – с проблемами в обратной.

Диагностика и промывка инжектора

Инжектор — электромагнитный клапан, созданный для точного дозирования подачи бензина и его распыления в камере сгорания. В процессе эксплуатации автомобиля из топлива выделяются компоненты, напоминающие битумы и лаки. Чем менее качественно топливо, тем больше этих примесей. Они накапливаются внутри инжектора (на сетке фильтра), так и в топливной рампе.

К топливным отложениям тут добавляются отложения от моторного масла, попадающего во впускную систему двигателя через систему вентиляции картера, особенно сильно у изношенного двигателя. За счет этих отложений происходит уменьшение проходных сечений и уменьшается регулировка топливо-воздушной смеси в сторону ее обеднения.

Чтобы вывести инжектор из нормального рабочего состояния нужно не много. Использование некачественного топлива, движение в городском цикле или на короткие дистанции с недостаточно прогретым двигателем приводит к тому, что отложения в инжекторах формируются быстрее, чем растворяются моющими присадками, содержащимися в бензине. Снижение пропускной способности одного инжектора на 8-10% вполне достаточно для начала пропусков в зажигании. Если это происходит, не сгоревший кислород попадает в выхлопную систему и выводит из строя датчик кислорода.

Ещё одним компонентом, на который в обязательном порядке необходимо обращать внимание является дроссель. Пары топлива поднимающиеся из впускного коллектора обычно оседают на дроссельной заслонке и прилегающих к ней деталях. Результат – изменение пропорций воздушно-топливной смеси. Обнаружить это загрязнение довольно сложно. Для чистки дроссельной заслонки очень хорошо подходит аэрозольный растворитель.

Проверка работоспособности инжектора

Для диагностики инжектора применяют тестеры и мотор-тестеры. Простой и удобный прибор для тестирования инжектора — Тестер топливных форсунок ADD260. Он предназначен для проверки работоспособности форсунок бензиновых автомобилей.

Тестер позволяет проверить производительность и состояние инжекторов, а затем и помочь почистить их в ультразвуковой ванне благодаря специальному программному обеспечению, которое позволяет создавать различную пульсацию, имитируя работу форсунки. Тестер инжектора ADD260 подключается к форсунке и проверяет ее работоспособность на различных режимах пульсации. Его используют совместно с манометром топливной рампы, например HS-0020, TU-443 или ATZ603 и ATZ-600.

Сначала создают номинальное давление в топливной рампе, выключают двигатель и включая тестер инжекторов на различных режимах пульсации засекают падение давления в топливной рампе. Такую операцию проводят на каждом инжекторе и каждом режиме пульсации. Диагностика инжектора тестером позволяет определить работоспособность форсунки на различных режимах, что позволяет сделать вывод о состоянии инжектора (чистый инжектор, засоренный, нерабочий инжектор).

Если тестер показал, что форсунка засорена, то необходимо ее промыть. Сейчас применяются 2 основных способа очистки форсунок:
1. Промывка инжектора жидкостью без снятия форсунок с двигателя.
2. Промывка снятых форсунок на стенде с очисткой инжектора в ультразвуковой ванне.

Промывка инжектора на двигателе

Это наиболее простой вариант, так как демонтаж их особенно в последних моделях двигателей может представлять собой существенную проблему. Ее обычно проводят периодически с интервалом в 15-25 тыс. км пробега автомобиля. Прохождение растворителя сквозь инжектор также вполне эффективно очищает клапаны и внутренние поверхности камеры сгорания. Сама процедура занимает в этом случае от 30 минут до 1 часа.

Для проведения промывки можно воспользоваться профессиональным оборудованием, а можно изготовить самому (в интернете довольно много статей и роликов на тему “как самостоятельно произвести промывку инжектора”).

При такой промывке инжекторов следует знать: сильно засоренные инжекторы препятствуют проникновению достаточного количества растворителя, то же касается и спекшихся отложений. В этих случаях время промывки увеличивается. Если даже после нескольких десятков минут промывки двигатель не начинает работать лучше, инжекторы следует извлечь из двигателя и промыть более радикальным способом.

Рекомендуем заменить или по крайней мере выкрутить и почистить свечи зажигания после процедуры промывки инжекторов. Т.к. в процессе чистки образуется большое количество несвязанных частиц сажи, которая оседает на свечах и существенно ухудшает их качество. Можно также произвести замену масла и фильтров, так как растворитель может попасть через кольца в масло и снизить его качества.

оборудование для промывки форсунок C-100

Из большого разнообразия установок мы выбрали ПНЕВМАТИЧЕСКУЮ СТАНЦИЮ ДЛЯ ПРОМЫВКИ ИНЖЕКТОРА: С-100. По своим техническим характеристикам и входящим в их комплектацию адаптерам для подключения к топливным магистралям разных марок автомобилей и приспособлений для удобства работы она лучше всех имеющихся на рынке по качеству и дешевле по стоимости.

Установка работает от стационарного компрессора, пневмолинии в автосервисе, или обычного автомобильного компрессора для подкачки шин. Давление регулируется с помощью входящего в комплект регулятора с манометром.

Этот способ промывки инжекторов начали рекомендовать и производители топливной аппаратуры. Т.к. в последнее время форсунки стали производить с керамическими корпусами и этот вариант промывки для них самый безопасный по сравнению с ультразвуком.

Промывка инжектора со снятием с двигателя

Более качественный способ промыть инжектор, применяется при сильном загрязнении форсунок. Форсунки снимают, устанавливают на стенд (его можно изготовить самостоятельно используя б/у топливную рампу и тестер для управления впрыском инжекторов типа ADD260 или мотор-тестер), для проверки распыла и производительности инжектора.

Задавая различные режимы работы форсунки (частоту и длительность импульсов) с применением чистящего раствора можно хорошо почистить каждый инжектор. Рекомендуем после окончания промывки перевернуть форсунку на 180 градусов, соплом распылителя установив ее в топливную рампу и заново произвести промывку на различных режимах. Таким способом чистящий раствор будет прокачиваться в обратном направлении, что намного эффективнее промывает сетчатый фильтр в инжекторе. Через 5-10 мин форсунка полностью очищается.

Для усиления чистящего эффекта форсунку нужно поместить на некоторое время в ультразвуковую ванну, наполненную слабым щелочным раствором. Можно опять подключить тестер инжекторов ADD260 для имитации работы электромагнитного клапана форсунки. В динамике он лучше очищается от углеродистых отложений.

Какую жидкость использовать для промывки инжектора

На данный момент производителей жидкости для промывки инжектора очень много. Самые распространенные бренды: Wynn’s (Винс) (обычно применяется для сильно загрязненных инжекторов, когда форсунки не мыли не менее 30 т. км пробега), LIQUI MOLY (Ликви Моли), Лавр (средние по эффективности и очистке реагенты), Carbon Clean (предназначен больше для профилактической промывки каждые 15-20 км пробега). Для экономии средств можно воспользоваться нашей АКТИВНОЙ ПРОМЫВКОЙ ТОПЛИВНОЙ СИСТЕМЫ ЭДИАЛ для бензиновых двигателей.

Регулятор давления топлива спорт на ВАЗ

Цена (р.

Название:

Артикул:

Текст:

Выберите категорию:
Все RSPROдажа Двигатель » Двигатели ВАЗ в сборе » Блоки цилиндров » Головки блока цилиндров (ГБЦ) » Коленвалы » Распредвалы 16V » Распредвалы 8V » Распредвалы Классика » Шкивы / звезды / шестерни » Шатуны облегченные » Поршни » Кольца поршневые » Клапана облегченные » Тарелки клапанов » Направляющие клапанов » Толкатели клапанов жесткие » Ремни ГРМ / ролики / натяжители цепи » Маховики облегченные » Прокладки » Буст-контроллеры » Шатуны стандартные и комплектующие » Подогрев тосола » Комплекты для ТО Впускная система » Спортивные ресиверы » Дроссельные заслонки спорт » Карбюраторы спорт » Воздушные фильтры инжекторные » Фильтры нулевого сопротивления карбюраторные » Кронштейн нулевого фильтра » Регулятор давления топлива » 4-х дроссельный впуск Выхлопная система » Комплекты выхлопной системы »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2101-2105-2107 (Классика) » Пауки (выпускной коллектор) » Вставки для замены катализатора » Резонаторы (приемные трубы) » Глушители »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) »» Иномарки » Комплектующие для установки » Насадки на глушитель » Виброкомпенсаторы (Гофра) Турбо раздел » Приводные компрессоры АвтоТурбоСервис » Интеркулеры » Турбины » Турбоколлектор КПП / Коробка передач » Главные пары » Спортивные ряды » Блокировки КПП » Усиленные полуоси / валы / привода » Сцепление » Сцепление металлокерамика » Карданчик кулисы КПП » Короткоходные кулисы » Раздаточная коробка и комплектующие Подвеска » Стойки и амортизаторы DEMFI » Стойки и амортизаторы SS20 » Стойки и амортизаторы АСТОН » Опоры стоек / усилители опор » Пружины » Проставки развала / шпильки колес » Шумоизоляторы и отбойники »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Калина, Лада Гранта » Полиуретановые сайлентблоки и втулки » Комплектующие » Подшипники » Поворотные кулаки и комплектующие » Ступицы и комплектующие » Задний мост Рулевое управление » Электроусилители руля (ЭУР) » Комплектующие ЭУР » Гидроусилители руля » Рулевой промежуточный вал » Рулевая рейка » Комплектующие рулевой рейки Тормозная система » Гидравлический ручной тормоз » Вакуумные усилители тормозов / ГТЦ » Задние дисковые тормоза » Тормозные диски » Тормозные колодки » Комплектующие тормозной системы » Задние тормозные барабаны Растяжки / защита / упоры / усиление жесткости кузова » Растяжки » Опоры двигателя » Подрамники » Защита картера » Рычаги передней подвески » Рычаги задней подвески » Стабилизатор устойчивости » Поперечины » Усилители кузова » Упоры капота и багажника » Крабы / гитары » Реактивные штанги » Комплектующие Внешний вид/обвесы » Бампера передние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 »» Рено Дастер » Бампера задние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Решетки радиатора »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» ВАЗ 2108-21099 »» ВАЗ 2113-2114 »» ВАЗ 2110-2112 »» Датсун »» ВАЗ 2101-2105-2107 »» Лада Ларгус »» Рено Дастер »» KIA »» Лада Нива (ВАЗ 2123), Шевроле Нива (ВАЗ 2123) » Решетки бампера нижние »» Лада Веста »» Лада Приора »» Лада Калина »» Лада Ларгус »» Датсун » Кузовные детали »» Лада Приора »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 »» Лада Нива 4х4 »» Лада Ларгус »» Шевроле Нива »» Лада Веста »» Лада Иксрей »» ВАЗ 2101-2105-2107 » Реснички на фары »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 » Накладки на фонари » Боковые зеркала и стекла »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Шевроле Нива »» Лада Нива 4×4 »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Ларгус »» Датсун »» ВАЗ 2101-2105-2107 (Классика) » Накладки на зеркала »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» Датсун »» ВАЗ 2108-2109; 2113-2115 »» ВАЗ 2110-2111-2112 »» Шевроле Нива »» Ларгус, Дастер » Евроручки » Накладки на ручки » Сабли (планки номера) » Молдинги » Накладки на пороги внешние » Накладки кузова / бампера / Cross » Спойлера » Рамки ПТФ » Жабо » Плавники на крышу » Фаркопы » Защита порогов »» Лада Нива 4×4 »» Шевроле Нива »» Лада Иксрей » Навесная защита » Рейлинги и комплектующие » Дефлекторы » Автобоксы / автопалатки » Рамки на номера » Знаки и наклейки » Брызговики и подкрылки » Автостекла » Прочее для внешнего тюнинга » Материалы для установки » Шноркели Салон » Европанели и комплектующие » Обивки дверей »» Лада Приора »» Лада Калина »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2109-2115 »» Лада Нива 4х4 »» Шевроле Нива »» ВАЗ 2101-2105-2107 » Комплектующие обивок дверей » Обивка багажника и капота » Бесшумные замки ВАЗ » Центральная консоль » Коврики в салон »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива | Нива Тревел »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» УАЗ »» Renault »» Nissan »» Chevrolet »» Mitsubishi »» Mercedes »» Opel »» Peugeot »» Porsche »» Audi »» BMW »» Citroёn »» Daewoo »» Ford »» Hyundai »» Kia »» Volkswagen » Ковролин пола / багажника » Рули »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 » Муляжи подушек / подушки безопасности » Кожух руля » Подрулевые переключатели » Ручки КПП и ручника » Накладки на педали » Сидения, чехлы и комплектующие » Обогрев сидений » Подлокотники / подголовники » Выкидные и заводские ключи / чипы » Блоки управления / Кнопки » Ремни безопасности » Накладки на пороги » Уплотнители дверей | багажника | стекол »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Обивка потолка »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2101-2107 (Классика) »» Лада ОКА » Плафоны | подсветка салона » Солнцезащитные козырьки » Облицовки | обшивки | прочее для салона »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» Лада Ларгус Полки, подиумы, короба » Лада Веста » Лада Приора » Лада Калина » Лада Гранта » Лада Ларгус » Шевроле Нива » ВАЗ 2110-2112 » ВАЗ 2113-2115 » ВАЗ 2108-21099 » ВАЗ 2105-2107, Нива 4х4 » Ford » Chevrolet » KIA » Hyundai » Разное (Mazda, Opel, Skoda, Renault, Daewoo) Автомобильная оптика » Стандартная оптика »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Датсун »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Фары передние тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »»» Передние фары »»» Подфарники »» Шевроле Нива »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Задние фонари тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Лада Ларгус »» ВАЗ 2108-2109-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Противотуманные фары (ПТФ) »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» Иномарки »»» Renault (Рено) »»» Ford (Форд) »»» Volkswagen (Фольксваген) » Поворотники (повторители поворота) » Дневные ходовые огни » Ангельские глазки » Ксенон » Галогеновые лампы » Электрокорректоры фар » Комплектующие для установки » Светодиодные балки » Светодиодные лампы Электроника » Бортовые компьютеры » Электронные комбинации приборов » Стробоскопы » Блоки управления двигателем (ЭБУ) » Блоки управления двигателем для Е-газа » Радар-детекторы » Корректоры Е-газа ВАЗ, ГАЗ, УАЗ » Корректоры Е-газа Иномарки » Камеры заднего вида » Парктроники » Блоки управления подушкой безопасности » Реле, автосвет, прочее » Музыка Сигнализации и противоугонные системы » Автосигнализации » Блокираторы руля » Чехлы для брелков Тонировка / шторки / пленка для кузова » Съемная тонировка » Тонировочная пленка » Солнцезащитные шторки » Пленки для кузова » Тонировочный лак » Водоотталкивающая пленка Стандартные запчасти ВАЗ » Топливная система / бензобаки »» Баки топливные »» Бензонасосы и комплектующие »» Крышки и клапаны » Крышки двигателя » Уплотнители / утеплители / шумоизоляция » Стеклоподъемники » Шкивы коленвала » Толкатели гидравлические » Радиатор / система кондиционирования » Стартеры » Модули и катушки зажигания » Бачки омывателя » Высоковольтные провода » Водяные помпы » Датчики скорости » Жгуты проводов »» Жгуты проводов для ВАЗ 2101-2107 »» Жгуты проводов для ВАЗ 2108-21099 »» Жгуты проводов для ВАЗ 2113-2114 »» Жгуты проводов для ВАЗ 2110-2112 »» Жгуты проводов для Lada Kalina 1/2 »» Жгуты проводов для Lada Priora »» Жгуты проводов для Lada 4х4 »» Жгуты проводов для Сhevrolet Niva »» Жгуты проводов для Lada Granta »» Жгуты проводов для Lada Largus »» Жгуты проводов для Lada Xray »» Жгуты проводов для Lada Vesta »» Жгуты проводов для UAZ Patriot » Генераторы и комплектующие » Фильтры » Шаровые опоры » Резисторы электронного вентилятора отопителя » Свечи зажигания » Электродвигатели отопителей » Буксировочные крюки » Замки зажигания » Щетки стеклоочистителя » Вентиляторы и комплектующие » Система смазки.

Комплектующие » Маховики и комплектующие » Термостаты и комплектующие Аксессуары » Звуковые сигналы » USB зарядники » Компрессоры / Насосы » Комплектующие колес » Автоодеяла

Производитель:
ВсеMotorRing

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Регуляторы давления топлива для Лада Приора, Приора 2

Регуляторы давления топлива для Лада Приора, Приора 2 | Интернет-магазин Motorring

Интернет-магазин тюнинга и стандартных запчастей
для автомобилей LADA.
Доставка по всей России и Казахстану

Корзина пуста

Топливная система

Лада Приора, Приора 2

Регуляторы давления топлива

Легко найти товар! Clear search

Результаты поиска:

В группе представлено: 8 / 8 позиций

по популярности

по цене

Автотехники сервисных центров и доморощенный автолюбители знакомы с бесчисленным множеством элементов измерений транспортных средств, благодаря изобретённой и внедрённой французскими инженерами системы измерения в 1790 году под названием метрическая система.

Создание и ремонт авто предполагают мастерское владение всеми методиками проведения измерений. Необходимо понимать и различать такие понятия, как объём, длина, время, интервал и многое другое. В авто допуски измеряются в тысячных долях, сегодня во многих случаях это не достаточно и нужно измерять в десятки тысячных долей для оптимальной и эффективной работы всех узлов и механизмов.

Инструменты, которые наиболее необходимы сегодня в измерении любых элементов:

качественный набор микрометров;
набор манометров;
пружинные тестеры;
тестеры шероховатости поверхности;
вакуум тестеры;
и это только начало.

Саму топливную систему авто можно разделить на три основных элемента: питание, давление и возврат. Насос высокого давления — начальная точка работы системы. Насосы могут отличаться по конструкции, основной принцип тот же. Далее следуют топливопроводы от бака топлива и фильтр. Топливо поддерживается в системе под давлением с помощью насоса. Топливопровод подключается к топливной рампе с отходящими от неё стальными линиями высокого давления для питания отдельных форсунок.

Наличие регулятора давления топлива помогает снизить температуру топлива, уменьшает нагрузку на насос, уменьшает паразитную нагрузку на двигатель, снижая выбросы.

В случае повышенного давления в общей магистрали возможны два варианта решения вопроса. Один известен как механический ограничитель давления, помещаемый в конце общей топливной магистрали и состоящий из подпружиненного плунжера. При достижении избыточного давления в рампе, клапан открывается и топливо сбрасывается обратно в бак. Другая версия управляется электронным способом — блоком управления (ЭБУ). Датчик давления топлива на рампе информирует блок управления о давлении внутри системы. ЭБУ регулирует требуемую величину давления для достижения максимальной отдачи силового агрегата. Из-за более быстрого времени отклика регулятор способен более оперативно сбросить избыточное давление в магистрали. Средство регулирования давления устанавливается на рампе, питающей инжекторы. На системах без возврата топлива в бак, регулятор является частью узла топливного насоса внутри топливного бака, уменьшая давление топлива при малой нагрузке мотора и увеличивая при наборе скорости.

Основная задача регулятора давления топлива на ВАЗ — поддержание равномерного и постоянного давления примерно от 0,7 бар до 5,5 бар. Низкое давление топлива приведет к ухудшению эксплуатационных характеристик силового агрегата, возможных пропусков зажигания и усложнённому запуску двигателя. Низкое давление топлива может быть вызвано слабым топливным насосом (износ), ограничением в топливной магистрали (перегиб, замятие трубопровода), засорением топливного фильтра, либо негерметичным средством регулирования давления, которое должно быть в пределах установленных спецификаций для авто. Проверку можно осуществить с помощью манометра, подключенного к клапану на топливной рампе или к топливной линии.

Примечание: Силовые агрегаты очень чувствительны к давлению впрыскиваемого горючего. В случае выявления давления в рампе даже несколько бар меньше, чем в спецификации, возможны негативные последствия с запуском и бесперебойной работой. Каждый силовой агрегат отличается устройством и производительностью, поэтому всегда обращайте внимание на спецификацию давления при выявлении топливных проблем.

При увеличенном давлении топлива, силовой агрегат работает на богатой смеси, что приводит к увеличению расхода горючего и выбросу окиси углерода (СО). Силовой агрегат, работающий на богатом топливе, испытывает проблемы с ровным холостым ходом, помпаж.

При малом давлении топлива силовой агрегат может не запуститься и плохо работать. Низкое давление топлива обедняет смесь, вызывая пропуски, не ровный холостой ход плохое ускорение.

Проверку давления топлива начинают с прикрепления манометра к системе. Для полноценного проведения анализа и оценки состояния регулятора осуществляют целый ряд различных проверок в статическом состоянии холостого хода, при выключенном двигателе, на наличие остаточного давления, максимальное до точки сброса и объёма подаваемого горючего. Регулятор проверяют на падение давления для проверки пропуска форсунок. Установив манометр для испытания на рампе можно проверить давление при работающем двигателе.

Внимание: Перед подключением манометра следует осуществить сброс давления в системе подачи топлива.

При выключенном двигателе, но с ключом и топливным насосом под напряжением, давление должно устойчиво удерживаться при фиксированном значении. При показаниях давления ниже нормы причиной может быть слабый насос, засор в магистрали, фильтра, низкое напряжение на насосе.

Настоящая работа регулятора давления топлива заключается в работе с турбированными агрегатами и надлежащего размера форсунками. Система регулирования вполне оправдывает своё применение с агрегатами до 500 л.с. Большинству легковых авто регуляторы не требуются и это пустая затея с выбросом времени и средств для спокойных малолитражек. Но при наличии мощного мотора гоночного исполнения с использованием метанола требующего высокой скорости потока топлива регулятор обязан присутствовать.

Замер давления топлива — Автомобильный клуб Lanos (Сенс)

Если ваш Ланос стал ехать как-то неохотно, дергается при разгоне, имеются провалы при трогании с места, то в этом случае имеет смысл сделать замер давления в топливной рампе. Для того чтобы замерить давление топлива, вы можете посетить сервис, так как такая услуга довольно дешевая, или же сделать все своими руками. Ничего сложного в этой операции нет, с этим сможет справиться каждый.

Давление топлива в рампе – это тот параметр, который никак не контролируется ЭБУ. И если давление отличается от нормы, то двигатель будет работать не так как должен. Конечно же, если давление слишком маленькое, то ЭБУ увидит это по датчику кислорода и увеличит время впрыска. Но для корректировки подачи топлива требуется определенное время. Корректировка происходит буквально за доли секунды, но этого хватит, чтобы машина дернулась или обороты просто «провалились». Поэтому, знать, как померить давление в рампе определенно нужно.

Нормальным давление считается 2,5 атмосферы на холостом ходу. При добавлении газа давление кратковременно повышается до 3-3,2 атмосферы – это своеобразная имитация ускорительного насоса, как на карбюраторе. На эти показатели влияют несколько факторов:

регулятор давления в рампе;
производительность топливного насоса.

Если топливный насос не будет обеспечивать должного давления, то соответственно и в рампе его не будет. Но в определенных пределах ЭБУ сможет это компенсировать увеличением времени впрыска. Но при малом давлении не будет работать имитация ускорительного насоса, что приведет к провалам.

Исправный топливный насос дает давление порядка 5-7 атмосфер. Но как же тогда в рампе держится 2,5-3? Все просто – за это отвечает регулятор давления в топливной рампе. Это небольшой перепускной клапан, который расположен на рейке, в районе четвертого цилиндра. Конструктивно, регулятор давления выполнен в виде подпружиненного клапана, который помимо этого соединен с вакуумной мембраной.

Вы, наверное, видели, что регулятор давления в рампе подключен тонкой трубкой к впускному коллектору. Если его отключить от коллектора, то он будет поддерживать давление за счет пружины, и оно будет равно 3-3,2 атмосферы. А когда вакуумная трубка подключена, то на шток клапана действует не только пружина, но и мембрана. Таким образом, регулятор имеет возможность дополнительно корректировать давление топлива в рампе за счет изменений разряжения в коллекторе.

Как проверить давление в рампе

Для проверки вы можете приобрести специальный прибор, или же собрать его самостоятельно. Для этого вам понадобится:

- 1 метр бензостойкого шланга;
- тройник;
- 6 хомутов;
- манометр на давление 5-6 атмосфер.

Из всего этого вы сможете собрать прибор для измерения давления топлива. К тройнику необходимо подключить три шланга. К одному из шлангов нужно подсоединить манометр. Другие два конца будут подсоединяться между выходом топливного фильтра и входом топливной рампы.

Для измерения вам необходимо снять шланг, который соединяет фильтр и рампу. На фильтре имеется пластиковая защелка и шланг снимается довольно легко и просто, а вот со штуцером на рампе придется повозиться. Для того чтобы снять шланг с рампы, необходимо разжать фиксаторы внутри штуцера. Для этого необходимо сделать небольшое приспособление. Из полоски жести необходимо сделать некий полукруг и одеть его на трубку со стороны шланга. Далее эту полоску нужно загнать в штуцер и она разожмет зажим.

Вместо снятой трубки установите приготовленный прибор для измерения давления. Просто наденьте шланги на фильтр и рампу и затяните хомуты. Не заводите сразу двигатель! Для начала, просто включите зажигание, чтобы насос создал давление. Если бензин нигде не течет, то можно запускать двигатель.

После запуска двигателя проверьте, какое давление в рампе на холостом ходу и при добавлении газа. При открытии дросселя давление будет прыгать до отметки 3 атмосферы, и сразу возвращаться на 2,5 – это нормально. После этого отсоедините вакуумный шланг от регулятора топлива – давление будет постоянно 3 атмосферы. Далее можно проверить исправность топливного насоса. Для этого нужно кратковременно (менее секунды) пережать пассатижами обратку, которая подсоединена к регулятору снизу. Давление должно моментально прыгнуть на 5-7 атмосфер. Если это так, значит насос исправен.

На этом все – проверка давления в рампе закончена. Как видите, ничего сложного и незачем ехать в сервис. Если результаты ваших замеров отличаются от нормы, то имеет смысл заняться топливной системой. Если давление не повышается при открытии дросселя или при отсоединении вакуумной трубки значит, неисправна мембрана в регуляторе топлива и его необходимо менять. При неисправной мембране давление будет постоянно держаться на 3 атмосферах.

Если давление держится в пределах 2,5 и не меняется при открытии дросселя, то в этом случае стоит проверить производительность насоса, отключив вакуум от регулятора и пережав обратку. Давление не повышается при пережатой обратке? Значит, меняйте сетку в насосе или сам насос.

Какое давление производит ваш топливный насос?

Действительно ли топливные насосы создают давление топлива? Хорошо подумайте, прежде чем ответить на этот вопрос. В отрасли распространено заблуждение, что топливный насос создает давление в топливной системе, но это лишь часть общей картины.

Расход

Требуемое давление топлива зависит от двигателя и топливной системы вашего автомобиля. Карбюраторным двигателям может потребоваться всего 28 кПа (4 фунта на квадратный дюйм), в то время как современным высокопроизводительным двигателям с многоточечным впрыском топлива может потребоваться до 414 кПа (60 фунтов на квадратный дюйм). Достижение большей мощности означает увеличение количества воздуха и топлива в двигателе. Просто создание более высокого давления топлива с помощью чего-то вроде вторичного регулятора давления топлива может не быть решением.

Выбор оптимального топливного насоса для создания необходимого более высокого давления в топливной системе, необходимого для повышения производительности двигателя, зависит от множества факторов, таких как:

Размер топливной форсунки, топливной рампы и топливной магистрали
Без наддува и наддува (с турбонаддувом/наддувом)
Тип топлива
Напряжение поступает на топливный насос

Самое важное, что нужно понять, это то, что топливный насос не обязательно обеспечивает давление, а вместо этого обеспечивает поток топлива в системе. Количество топлива, подаваемое топливным насосом, известно как расход, в то время как остальная часть топливной системы, обеспечивающая ограничение потока, помогает создать измеримое давление в топливной системе. Например, топливный насос с низким расходом в сочетании с топливной системой с высокими ограничениями технически может иметь такое же измеримое давление топлива, как и топливный насос с более высоким расходом с менее ограничивающими компонентами топливной системы. Проще говоря, более высокое давление в топливной системе может не позволить вам достичь желаемого повышения производительности или даже привести к нехватке топлива, если только в топливную систему не будут внесены другие необходимые изменения.

Переменная скорость потока

Большинство современных программ топливной системы OEM предназначены для обеспечения переменной скорости потока, которая поддерживает желаемое давление в топливной системе. Это достигается за счет широтно-импульсной модуляции (ШИМ). ШИМ представляет собой очень быстрый электрический сигнал включения/выключения, управляемый переключением между источником питания и нагрузкой. Количество времени «включения», которое предоставляется насосу, называется рабочим циклом. Чем выше рабочий цикл ШИМ, обеспечиваемый насосом, тем выше расход топливного насоса. И наоборот, чем ниже рабочий цикл ШИМ, тем ниже расход топливного насоса. В результате с современными электрическими топливными насосами топливная система может изменять давление в топливной системе для поддержания постоянной подачи топлива.

Диагностика скорости потока

На скорость потока могут отрицательно повлиять факторы, которые легко упустить из виду во время диагностики. Принимая во внимание все, что требуется для создания постоянной скорости потока, любой из следующих элементов может способствовать этому.

Низкое напряжение топливного насоса, плохая целостность цепи, неправильное соединение, слабый аккумулятор и неисправное реле топливного насоса могут препятствовать нормальной работе насоса. Проверьте как источник питания 12 В, так и заземление электрической системы, чтобы убедиться в правильности ее работы.
Неисправен регулятор давления. Убедитесь, что регулятор давления не имеет признаков утечки или внутреннего отказа.
Низкая подача топлива. В зависимости от настройки топливной системы, низкий уровень топлива в баке может привести к попаданию воздуха в топливо, что приведет к топливному голоданию. Держите уровень топлива намного выше уровня впуска топливного насоса – минимум 1/4 полного объема обычно является надежной оценкой, если измерение затруднено.
Плохо работает топливный фильтр. Топливные фильтры предназначены для улавливания мусора до того, как топливо попадет в систему. Грязный или даже некачественный фильтр может уменьшить или даже остановить подачу топлива.
Дефект топливопроводов. Ищите утечку топливопровода или разрушение/повреждение участков топливопровода.

Ограничение топливной системы

Ограничения топливной системы не обязательно плохо. Как объяснялось в предыдущих абзацах, ограничение — это то, что создает измеримое давление в топливной системе, но необходимы правильные ограничения. На давление в топливной системе могут влиять такие факторы, как изгиб и диаметр трубопровода, качество фильтра и размер форсунки. Несоответствие остальных компонентов топливной системы топливному насосу может как увеличить, так и уменьшить давление в топливной системе и немедленно вызвать снижение общей производительности. Добавление топливного насоса с более высоким расходом может также означать, например, добавление топливопроводов большего диаметра, топливных форсунок с высоким расходом или топливной рампы с высоким расходом. В зависимости от конструкции топливной системы давление топлива, измеренное на насосе, может отличаться от давления, измеренного на топливной рампе.

Надлежащее согласование остальных компонентов топливной системы с высоким расходом с соответствующим высокопроизводительным топливным насосом обеспечит скорость потока, необходимую для поддержания давления в топливной системе, необходимого для поддержания увеличенной мощности. В то время как более высокое давление топлива может оптимизировать максимальное использование топливной форсунки за счет подачи большего количества топлива в камеру сгорания, ограничения размера и типа топливной форсунки могут по-прежнему ограничивать поток.

Ограничения

Учитывая, что давление топлива можно увеличить с помощью топливного насоса с более высоким расходом и надлежащих компонентов топливной системы, обеспечивающих подачу достаточного количества топлива для повышения производительности, следует также признать, что, как и все высокопроизводительные обновления, компоненты топливной системы имеют физические ограничения. Хотя большинство топливных систем можно модернизировать, чтобы выдерживать давление свыше 700 кПа (около 100 фунтов на квадратный дюйм), следует также понимать, что слишком высокое давление в топливной системе может легко привести к деформации или повреждению.

Итак, «Действительно ли топливные насосы создают давление топлива?» Не сами по себе. Давление в топливной системе является результатом сочетания типа топливного насоса (низкая скорость потока или высокая скорость потока) с ограничительной или не ограничительной топливной системой. Электрический топливный насос помогает поддерживать требуемое постоянное давление топлива до тех пор, пока все остальные компоненты топливной системы правильно подобраны и функционируют должным образом.

О КОМПАНИИ TI AUTOMOTIVE

Гибкое мышление™ формирует мышление TI Automotive. Мировые производители автомобилей обращаются к TI Automotive за разработкой и производством ведущих в отрасли технологий автомобильных жидкостных систем. Две трети автомобилей в мире используют технологии TI Automotive. С 28 000 сотрудников в более чем 118 офисах в 28 странах наша сила заключается в нашей способности творчески удовлетворять и превосходить растущие нормы экономии топлива и выбросов в автомобильной промышленности завтрашнего дня.

4 шага по проверке давления и расхода топлива

Инструкции

Видео

Для техников

Для домашних мастеров

Замена топливного насоса может стать дорогостоящей ошибкой, если он не является истинной причиной проблемы, связанной с топливом. Топливная система должна быть тщательно проверена на давление, объем и электрическую целостность, прежде чем забраковать топливный насос.

Шаг 1. Безопасность прежде всего

Давайте рассмотрим проверку давления топлива и расхода в системе обратной подачи топлива. Прежде чем приступить к выполнению каких-либо диагностических тестов, важно помнить, что выброс топлива под давлением может привести к возгоранию и травмам. Так что ставьте безопасность на первое место. Надевайте защитные очки и перчатки, работайте в хорошо проветриваемом помещении, не курите и не держите рядом ничего, что может вызвать искру.

Этап 2: Давление топлива

Сначала проверьте давление топлива. Заведите машину и дайте ей поработать на холостом ходу. Установите манометр топлива, запустите насос и запишите показания давления. Затем сравните его со спецификацией производителя. Если давление низкое, вам следует решить эту проблему. Если топливный насос обеспечивает достаточное давление, выполните проверку объема топлива, чтобы определить, подается ли надлежащее количество топлива к топливным форсункам.

Шаг 3. Используйте расходомер или стеклянную мерную емкость

Самый точный способ проверить подачу топлива — использовать расходомер. Но хотя в некоторых ремонтных мастерских это может быть, у вас может и не быть. Итак, вот довольно надежный способ выполнить тест подачи топлива по времени. Будьте осторожны и используйте соответствующий мерный контейнер. Стекло — хороший выбор, потому что топливо может вызвать коррозию или запотевание пластика.

Шаг 4: Проверка

Запуск двигателя подаст сигнал на запуск насоса, поэтому заведите двигатель и дайте ему поработать на холостом ходу. Вам нужно будет собрать образец топлива в течение пяти секунд при работающем насосе. Насос должен подавать определенное количество топлива в течение этого периода времени — проверьте спецификацию вашего производителя, чтобы убедиться, что ваш насос подает нужное количество и работает ли ваша система должным образом. Возможно, вам придется преобразовать миллилитры в секунду в галлоны в час, чтобы понять это.

Связанные ресурсы

Практические советы

Технический совет

Для техников

Если вы заменяете топливный насос, рассмотрите возможность очистки топливного бака, чтобы продлить срок службы вашего нового топливного насоса. Мы рекомендуем слить воду из бака и снять его с автомобиля, а также выполнить следующие шаги для наилучшего метода очистки.
