Диагностика по свечам зажигания: Диагностика автомобиля по свечам зажигания

Содержание

Диагностика работы двигателя Шевроле Авео по состоянию свечей зажигания

Правила осмотра свечей зажигания

Приступать к осмотру свечей зажигания рекомендуется после длительной поездки по загородному шоссе на расстояние около 250-300 км.

Считается неправильным проверять свечи сразу после холодного старта двигателя при минусовой температуре. Дело в том, что во время работы двигателя в указанных условиях воздушно-топливная смесь поступает в камеры сгорания слишком обогащенная, что приводит к образованию на свечах черного нагара.

Внимание! Производить выкручивание и вкручивание свечей зажигания рекомендуется на холодном двигателе.

Диагностика работы двигателя по состоянию свечей зажигания

  1. Если свечи имеют цвет красного кирпича, то, скорее всего, эксплуатация двигателя происходит на топливе, содержащем большое количество присадок. Длительное использование такого бензина, чревато появлением отложений металла на поверхности изоляции свечи, что создаст токопроводящий налет, и, ток перестанет проходить не между электродами свечи.
  2. В случае слишком обедненной воздушно-топливной смеси, электрод свечи имеет белый, либо светло-серый цвет. Эксплуатация двигателя при данных настройках может привести к перегреву камеры сгорания, вплоть до прогара выпускных клапанов.
  3. В случае богатой воздушно-топливной смеси, которая возникает из-за неисправности инжектора, либо засорении воздушного фильтра, центральный электрод свечи покрывается черным нагаром. Такой двигатель из-за неправильного образования горючей смеси отличается повышенным расходом топлива.
  4. Когда на вывернутой свече зажигания минимальный налет нагара, юбка центрального электрода имеет светло-коричневый цвет, а следы масла отсутствуют, то работу двигателя можно считать идеальной.



    Диагностика работы двигателя по свечам зажигания

  5. Как правило, в двигателях, которые начинают повышенно расходовать масло (требуется замена маслоотражательных колпачков), свечи зажигания в резьбовой части имеют ярко выраженные следы масла.
  6. Свеча зажигания, имеющая центральный электрод и юбку, покрытую плотным слоем масла и каплями несгоревшего топлива, следами разрушений, которые произошли в цилиндре, указывает на возможную поломку перегородок между поршневыми кольцами или разрушение одного из клапанов.
    В таких условиях двигатель теряет мощность, значительно (в 1,5-2 раза) увеличивается расход топлива.
  7. Если двигатель имеет повышенный расход масла, из выхлопной трубы синие дымление, то свечи зажигания будут иметь электроды, обросшие зольными отложениями. Причиной может быть либо выработка, либо залегание маслосъемных поршневых колец.



    Диагностика работы двигателя по свечам зажигания

Совет. Специалисты рекомендуют менять свечи местами, что связано с разными температурными режимами работы цилиндров. Дело в том, что крайние цилиндры работают с менее высокими температурами, чем средние.

Устройство свечи зажигания

Устройство свечи зажигания



Диагностика состояния двигателя по свечам зажигания

По внешнему виду свечей зажигания можно судить о том, какие проблемы в настоящий момент имеет инжекторный двигатель автомобиля. Все его неисправности и неисправности его системы управления напрямую отражаются на состоянии свечей зажигания. По нагару на электродах свечей зажигания можно судить как о состоянии двигателя, так и состоянии самих свечей.



Рассмотрим некоторые, наиболее часто встречающиеся, варианты возникновения различного нагара на свечах зажигания на примере двигателя  2111 автомобилей ВАЗ 2108, 2109, 21099 оборудованного системой впрыска топлива.

Диагностика по свечам зажигания

— Нормальная свеча

Цвет электродов и резьбовой части свечи зажигания коричневый или серовато-желтый (см. фото выше). Износа электродов практически нет, зазор между ними соответствует норме. Свеча по своим характеристикам и калильному числу соответствует двигателю. Система управления инжекторным двигателем работает нормально.

— Свеча с сажевыми отложениями

Сухой черный или темно-серый налет (сухая копоть) на электродах и резьбовой части свечей зажигания говорит о богатой топливной смеси, поступающей в цилиндры двигателя, засоренности форсунок, проблемах с системой зажигания или выходе самой свечи из строя (пробое).

При этом двигатель работает с пропусками зажигания, возможен затрудненный запуск и неустойчивый холостой ход, черный дым из глушителя. Следует проверить степень загрязненности воздушного фильтра, исправность датчика температуры охлаждающей жидкости (ДТОЖ), датчика массового расхода воздуха (ДМРВ), датчика кислорода, регулятора ХХ.

— Белый или серый налет на электродах

Свеча не соответствует по калильному числу для данного двигателя («холодная»). Постоянный сильный перегрев двигателя. Возможно неисправен вентилятор системы охлаждения на радиатор или датчик температуры охлаждающей жидкости (ДТОЖ). Обедненная топливная смесь по причине неправильной работы какого-либо датчика ЭСУД (например, датчика кислорода, датчика температуры ОЖ) или регулятора ХХ.

— Замасленные электроды

Электроды и резьбовая часть покрыта маслом. Причиной может служить попадание лишнего моторного масла в камеру сгорания. Масло может попасть из-за изношенных поршневых колец или маслосъемных колпачков, направляющих втулок клапанов. При этом запуск двигателя будет затруднен, возможны пропуски в работе цилиндров, сизый дым из глушителя (постоянно идет — проблемы с кольцами, при перегазовках — с колпачками), подергивания двигателя при работе. В такой ситуации необходим ремонт головки двигателя или его цилиндропоршневой группы. Виновника неисправности можно выявить, проведя замер компрессии в цилиндрах двигателя.

— Металлосодержащий налет

Кирпично-красные отложения окислов железа на изоляторе. Появляются при наличии в бензине металлосодержащих антидетонационных присадок (ферроценов). При работе двигателя на режиме больших нагрузок, при высокой температуре в камерах сгорания окислы железа восстанавливаются в токопроводящие дорожки из чистого железа и замыкают центральный электрод на «массу». Это вызывает пропуски зажигания и как следствие падение мощности и приемистости двигателя, повышенный расход топлива. Возможно скорое разрушение каталитического нейтрализатора из-за превышения в нем температуры при догорании не сгоревшего топлива. Рекомендуется в такой ситуации сменить заправку и свечи (так как такой налет ни чем не удаляется).

— Разрушенный изолятор

Изолятор может быть растрескавшимся или со сколами, что может привести к повреждению поршня. Причина – повышенная детонация в цилиндрах двигателя, неисправный датчик детонации. Возможно, применяется топливо с октановым числом не соответствующим данному двигателю.

Очень часто присутствует сочетание нескольких видов налета. Например, свеча с черным налетом и к тому же замасленная свидетельствует об износе цилиндропоршневой группы или клапанного механизма.

Примечания и дополнения

— При замене свечей зажигания новыми, рекомендуется устанавливать свечи с характеристиками идентичными старым свечам. Производитель может быть иной.

— Черный и масляный налет со свечи можно удалить прочистив ее металлической щеткой и промыв в бензине. В случае особо сильного загрязнения рекомендуется замачивание свечей в ортофосфорной кислоте или преобразователе ржавчины (содержит ортофосфорную кислоту).

Еще статьи по свечам зажигания

— Проверка искры на свечах зажигания

— Подбор свечей зажигания для карбюраторных и инжекторных двигателей автомобилей ВАЗ

— Проверка и регулировка зазора между электродами свечей зажигания

— Мокрые свечи зажигания, причины

Диагностика работы двигателя по состоянию свечей

Все, что происходит в камере сгорания любого двигателя, будь то ДВС трактора, грузовика Камаз или автомобиля Порше Кайен, напрямую отражается на состоянии свечей зажигания. Можно игнорировать состояние свечей, просто их чаще менять, но гораздо полезнее и правильнее задуматься над тем, что же происходит в камере сгорания и что не так?

Приехав на техобслуживание, не спешите выкидывать свечи, отходившее 10 тысяч километров, попросите мастера приемщика Автотехцентра МЭИ положить вывернутые (старые) свечи с ДВС вашего автомобиля в багажник с целью их последующего изучения. Кстати говоря, с этим вопросом Вы можете обратиться и к мастеру-приемщику Автотехцентра МЭИ.

Что же могут показать старые свечи зажигания?



На фото № 1 Вы видите свечу зажигания, вывернутую из двигателя, работу которого можно считать абсолютно отличной. Юбка центрального электрода имеет светло-коричневый цвет, нагар и отложения минимальны, если не сказать, что их вообще нет. Полное отсутствие следов масла. Владельцу этого мотора можно только позавидовать, и есть чему! Это и экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены. Процесс сгорания оптимален по своим физико-химическим свойствам.

На фото № 2 можно увидеть типичный пример свечи от двигателя внутреннего сгорания с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому бывает несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора (да да, есть еще двигатели и с карбюратором, при том что карбюратор является более сложным с технической точки зрения устройством, нежели инжектор, или неисправность инжектора), засорение либо слабая пропускная способность воздушного фильтра.

На фото № 3 наоборот, пример чрезмерно бедной воздушно-топливной смеси. Цвет электрода от светло-серого до почти белого. Здесь уже есть повод для более серьезного беспокойства. Работа ДВС на слишком обедненной смеси при повышенных нагрузках может стать причиной значительного перегрева как самой свечи, так и стенок камеры сгорания ДВС, а перегрев камеры сгорания — это прямой путь к прогару выпускных клапанов.

На фото № 4 юбка центрального электрода свечи имеет характерный красноватый оттенок, который можно сравнить с цветом красного кирпича. Это покраснение вызвано работой ДВС на топливе, содержащем избыточное количество присадок, имеющих в своем составе различные металлы. Длительное использование такого топлива приведет к тому, что отложения металла образуют на поверхности изоляции токопроводящий налет, через который ток будет проходить минуя электроды свечи, соответственно, не вызывая искровой разряди не поджигая топливную смесь.

На фото № 5 свеча имеет ярко выраженные следы масла особенно в ее резьбовой части. ДВС с такими свечами, особенно после долгой стоянки, имеет обыкновение после запуска «троить» некоторое время, а по мере прогрева работа ДВС стабилизируется. Причиной этого неудовлетворительного состояния ДВС является неудовлетворительное состояние (износ, разрушение, потеря гибкости) маслоотражательных колпачков. Налицо повышенный расход масла. В первые минуты работы ДВС после старта, в момент прогрева, из выхлопной трубы наблюдается характерный бело-синий выхлоп.

На фото № 6 показана свеча, вывернутая из неработающего цилиндра. Центральный электрод, юбка свечи покрыты плотным слоем масла, смешанного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедших в этом цилиндре. Причина такой неисправности ДВС — разрушение одного из клапанов либо поломка перегородок между поршневыми кольцами, как правило отягченная попаданием металлических частиц между клапаном и его седлом. В таком случае ДВС «троит» уже не переставая, отмечается значительная потеря мощности, серьезно возрастает расход топлива (в полтора, два раза). Выход один — срочный ремонт двигателя.

На фото № 7 полное, тотальное разрушение центрального электрода и его керамической юбки. Причиной такого разрушения мог стать любой из перечисленных ниже факторов (в порядке убывания вероятности): длительная работа ДВС с детонацией, применение топлива с низким октановым числом либо избыточным количеством присадок, слишком раннее зажигание, ну и наконец, просто бракованная свеча. Симптомы неисправности ДВС такие же, как были описаны в предыдущем случае. Единственное, на что все еще можно надеяться, так это на то, что частицы центрального электрода свечи сумели проскочить в выхлопную систему, не застряв между седлом и выпускным клапаном. В противном случае просто не избежать ремонта головки блока цилиндров.

На фото № 8 электрод свечи ДВС оброс зольными отложениями (при этом цвет не играет решающей роли, он лишь свидетельствует о непраильной работе топливной системы). Причиной этого нароста является сгорание масла, возникающее по причине выработки или залегания маслосъемных поршневых колец. У ДВС отмечается повышенный расход масла, при перегазовках из выхлопной трубы наблюдается сильное синие дымление, запах выхлопа похож на мотоциклетный.


Общие рекомендации.

Если Вы желаете, чтобы с работой двигателя Вашего автомобиля было меньше проблем, стоит задумываться о замене свечей не только тогда, когда двигатель отказывается работать. Производитель любого автомобиля гарантирует безотказную работу свечи на исправном двигателе не более 30 тыс. километров пробега (исключение составляют только «платиновые», «иридиевые» и «прочие» свечи, драгоценное покрытие которых «не работает» в случае с российским топливом, поэтому мы их в расчет не берем.

Поэтому, стоит придерживаться установленной производителем периодичности замены свечей зажигания для бензиновых двигателей — 30 тысяч километров.

Но и в свою очередь не забывать с каждой заменой масла или в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего, это регулировка зазора до требуемой величины, удаление нагара (если Вы желаете продолжать использовать эти свечи). Нагар удалять лучше специальной металлической щеткой, поскольку пескоструйная обработка разрушает керамику центрального электрода, и появляется возможность попасть в ситуацию с фото № 7. Рекомендация менять свечи местами, встречающаяся на просторах интернета не актуальна ввиду изменившейся конструкции свечи, а именно появлением одноразовой сминаемой шайбы свечи.

Что касается конструкции свечи зажигания, то за прошедшие 60 лет существенных изменений в конструкции свечей не произошло. Как и ранее, свеча зажигания состоит из металлического ядра, которое покрыто керамическим изолятором. Керамический изолятор свечи, в свою очередь, покрыт металлической оболочкой с резьбой, которая вкручивается к головку цилиндра ДВС и, как правило, имеет шестигранную форму — в этом месте крепится наконечник свечи и с помощью свечного ключа осуществляется установка и демонтаж свечи зажигания.

Основное назначение конструкции свечи состоит в обеспечении замкнутости электрической цепи на свече посредством искры, которая возникает при прохождении через свечу зажигания высокого напряжения. Искра проскакивает от среднего электрода к боковому электроду и вызывает вспышку топливо-воздушной смеси.

Основной принцип работы свечи зажигания

Свеча зажигания играет важную роль в ДВС с принудительным зажиганием. Свеча зажигания осуществляет воспламенение смеси воздуха и топлива. На качество воспламенения влияют многие факторы, имеющие существенное значение для эксплуатации автомобиля и для состояния окружающей среды в городе. Важны такие потребительские показатели, как плавность хода машины, мощность и эффективность ДВС, а также выброс вредных веществ в атмосферу.

Если принять во внимание, что каждая свеча зажигания обеспечивает от 500 до 3500 вспышек в минуту, то становится ясно, насколько значимой является роль современной технологии в изготовлении и дизайне свечей зажигания, при необходимости соблюдения норм выбросов вредных веществ в атмосферу и в сокращении расхода топлива.

Возникновение искры

В ДВС воздух всасывается в цилиндр за счет движения поршня вниз и создающегося разряжения. В цилиндр также поступает топливо в виде впрыскиваемого под давлением бензина. В цилиндре создается горючая смесь, воспламеняемая искрой зажигания. Принцип действия двигателя с принудительным зажиганием 1. Всасывание: Поршень движется вниз. При открытии впускного клапана происходит всасывание окружающего воздуха, через насос форсунку вбрасывается топливо. 2. Сжатие: Поршень снова движется вверх. Топливная смесь в цилиндре сильно сжимается. В области ВМТ происходит воспламенение топливной смеси. 3. Работа: Температура сгорания в цилиндре резко повышается до 2600 °C, давление — до 120 бар. Поршень движется в направлении коленвала со скоростью более 20 метров в секунду! 4. Выталкивание: Продукты сгорания выбрасываются под давлением через выпускной клапан при повторном движении вверх поршня. .

Строение любой свечи зажигания (для бензиновых двигателей)

Свеча зажигания состоит из нескольких высокотехнологичных элементов.

Присоединение (часть свечи с резьбой) Присоединение выполнено SAE соединением, либо в виде резьбы. Тут присоединяется свеча зажигания или штифтовая катушка зажигания. В любом случае от точки присоединения высокое напряжение передаётся на другой конец свечи.

Изолятор Керамический изолятор выполняет 2 задачи. Он выполняет роль изолятора, препятствует пробою тока на массу автомобиля и отводит тепло, образующееся в результате сгорания топливной смеси на головку цилиндра.

Рёбра на керамическом изоляторе свечи зажигания На наружной стороне изолятора выполнены волнообразного вида рёбра, препятствующие утечке тока на массу автомобиля. Они удлиняют путь прохождения и, таким образом, повышают электрическое сопротивление проводника. Это обеспечивает прохождение тока через средний электрод, обладающий пониженным сопротивлением.

Помехоподавляющий резистор Для обеспечения полной электромагнитной совместимости (EMV) и корректной работы бортовой электроники авто, внутрь свечи зажигания в качестве помехоподавляющего резистора помещается стекломасса.

Средний электрод с медным сердечником Средний электрод стандартной свечи зажигания обычно состоит из сплава никеля Ni. С конца этого электрода искра проскакивает на боковой электрод свечи (при исправной свече зажигания). Средние электроды обычно имеют медный сердечник, улучшающий отведение тепла.

Металлический корпус с резьбой Металлический корпус играет важную роль при проведении тепла по свече зажигания. Резьба в хороших свечах зажигания всегда накатанная. По сравнению с нарезанной резьбой такая резьба имеет свои преимущества, т.к. кромки не острые, не повреждают резьбовое отверстие в головке цилиндра.

Уплотнительное кольцо Уплотнительное кольцо препятствует прохождению горючего газа на свече зажигания, даже при высоком давлении в камере сгорания. Кольцо предотвращает потерю давления. Кроме того, оно отводит тепло на головке цилиндра и компенсирует различные характеристики расширения головки цилиндра и корпуса свечи зажигания.

Внутренние уплотнения Внутренние уплотнения свечи зажигания создают герметичное соединение между изолятором свечи зажигания и металлическим корпусом. Между двумя уплотнительными кольцами помещается кольцо из Талька (Та), которое разрушается в процессе изготовления свечи зажигания и создаёт оптимальную герметизацию.

Боковой электрод Боковой электрод обычной свечи зажигания изготовлен из сплава никеля (Ni). Сплав никеля представляет собой противоположный полюс для среднего электрода.

Местоположение свечи зажигания

Свеча зажигания вкручивается в головку цилиндра ДВС.

Видимый снаружи оконечник свечи зажигания является соединительным элементом. В зависимости от применяемой технологии, сюда либо вставляется свечной наконечник, либо собственно штифтовая катушка зажигания.

Противоположный конец свечи зажигания выступает внутрь камеры сгорания. На нём находятся как минимум два электрода, между которыми во время эксплуатации проскакивает искра, вызывающая воспламенение топливо-воздушной смеси.

Порядок зажигания

В классическом варианте работы ДВС центральная катушка зажигания вырабатывает высокое напряжение, необходимое для поджигания смеси воздуха и топлива.

Механический распределитель зажигания обеспечивает своевременную и поочерёдную подачу напряжения к каждому цилиндру и свече зажигания.

При этом ток для зажигания направляется к месту присоединения свечи зажигания через распределительный клапан и кабель. Отсюда ток попадает к концу среднего электрода и в виде искры преодолевает воздушный зазор между электродами.

Если применяется современный вариант зажигания с штифтовой катушкой зажигания, располагаемой на каждой свече зажигания (так называемая система зажигания с электронным управлением (VEZ) со статическим распределением зажигания) то необходимость в механическом распределителе зажигания или в высоковольтном кабеле зажигания отпадают.


АвтоТехЦентр МЭИ рекомендует использовать свечи зажигания NGK и BOSCH.



Диагностика двигателя по свечам зажигания

Диагностика двигателя по свечам зажигания
Каждый владелец автомобиля хорошо осознает, что многие проблемы двигателя, включая случаи, когда он просто не заводится, объясняются состоянием свечей зажигания. Между тем, далеко не все водители знают, что по внешнему виду этих важных элементов можно определить наличие неисправностей мотора в целом и, соответственно, своевременно принять меры по их устранению.
Сразу оговоримся, что при нормальной работе двигателя и оптимальных его настройках у не новой свечи изолятор имеет светло-коричневый или серовато-желтоватый оттенок и незначительный износ электродов. При возникновении необходимости в замене одной из свечей, для сохранения имеющегося равновесия желательно устанавливать свечи того же производителя и с такими же характеристиками.

Ниже поговорим о том, какие внешние признаки состояния свечей зажигания свидетельствуют о тех или иных «болезнях» двигателя и какие меры в данной ситуации следует принять:

1. На свече заметны отложения сухой копоти, что указывает на позднее зажигание или слишком богатую топливно-воздушную смесь. Проявляется это пропусками зажигания, затрудненным пуском двигателя и в неустойчивой его работе. Для устранения неполадок рекомендуется проверить уровень бензина в поплавковой камере карбюратора, прочистить воздушный фильтр, отрегулировать момент зажигания, либо попробовать купить свечи зажигания с более «горячими» характеристиками .

2.Замасливание изолятора и электродов свечи. Происходит это по причине попадания масла в камеру сгорания через поршневые кольца или направляющие клапанов. Как следствие могут появиться пропуски в работе данного цилиндра (в результате двигатель работает с подергиваниями), также может быть затруднен запуск. Для устранения, скорее всего, придется произвести ремонт поршневой группы и головки цилиндров, а также заменить свечи зажигания.

3.Отложения отсутствуют, изолятор имеет глянцевый белый цвет, однако электроды сильно обгорели. В данном случае это признаки сильного перегрева и в таких условиях свечи служат недолго. Причинами подобного состояния свечей могут быть: неправильный выбор свечей относительно типа и мощности двигателя, слишком бедная смесь, ранее зажигание, а также подсос воздуха через впускной трубопровод. Кроме замены свечей на более подходящие, рекомендуется проверить количество охлаждающей жидкости и прочистить радиатор.

4.Электроды сильно оплавлены. Симптом может свидетельствовать о слишком раннем зажигании. Для устранения следует проверить правильность выбора типа вечей свечей зажигания, настройку момента зажигания, работу систем смазки и охлаждения, а также качество топливно-воздушной смеси.

5.Центральный и боковой электроды покрыты коркой отложений светло-коричневого цвета. Такие отложения могут иметь свойства изоляторов противодействующих нормальному образованию искры. Основой для отложений такого вида служат различные присадки к бензину и маслу и для уменьшения их образования можно попробовать заменить защитные колпачки на направляющих клапанов. Было бы неплохо сменить и место традиционной заправки.

6.Изолятор желтоватого цвета и как бы покрыт глазурью, что говорит о возможных пропусках искрообразования при повышенных скоростях. Подобный внешний вид указывает на частые скачкообразные изменения температуры в камере сгорания (как правило, в результате резкого ускорения). Можно попробовать установить более холодные свечи, а можно и изменить манеру вождения.

Следует признать, что непосредственно и сами свечи зажигания могут служить причиной всевозможных неисправностей, для устранения которых достаточно просто их заменить. Так в случае образования мостика между электродами вследствие естественных отложений нормальное искрообразование полностью прекращается и цилиндр отключается. Отложения, образованные в камере сгорания, могут прилипнуть и к изолятору свечи способствуя, тем самым, появлению пропусков в нормальной работе. Наконец свечи просто могут иметь чрезмерный износ (электроды сильно закруглены), что также может привести к различным неисправностям, особенно в холодное время и при повышенной влажности. Иначе говоря, при появлении различных неисправностей двигателя, желание водителей в первую очередь проверить состояние свечей зажигания является вполне оправданным.



И главное помните, что с помощью свечей зажигания можно провести только поверхностную диагностику. Для полной диагностики Вашего автомобиля, поиску и устранению неисправностей, обращайтесь к нам

Поделиться новостью с друзьями:

Похожее

Диагностика двигателя по свечам зажигания

Диагностику работы двигателя можно сделать самостоятельно. Для этого достаточно знать, что значит определенный цвет нагара на свечах зажигания. О том, как определять неполадки мотора по состоянию свечей зажигания, расскажут автоинструкторы.

Диагностика работы двигателя  это процедура, которая помогает выявить многие неисправности. Делать ее время от времени  очень полезно. Конечно, можно отдать свой автомобиль на диагностику в автосервис и заплатить его работникам деньги. Однако, есть простой способ, который поможет вам самостоятельно узнать, в каком состоянии находится двигатель вашего авто. Оказывается, выявить неполадки можно просто взглянув на нагар свечей зажигания.

Когда проводить диагностику?

Вообще, свечи зажигания смело можно назвать встроенными индикаторами работы двигателя. Однако смотреть состояние мотора по нагару на них можно только проездив какое-то время на чистых свечах. Только в этом случае полученные данные будут достоверны. Лучше всего диагностику проводить на стендах https://servicems.ru/

Лучше, если обкатка новых свечей будет проходить в течение 100-150 километров, а еще лучше  немного больше.

После этого расстояния можно уже сделать определенные выводы. Кроме того, проверять работу двигателя по свечам следует только на прогретом автомобиле.

Какие проблемы можно выявить?

Строение двигателя таково, что именно свечи зажигания наиболее близки к условиям процесса работы в цилиндре. Поэтому по состоянию свечи можно проверять качество горючего, состав смеси и температурный режим процесса сгорания топлива.

Нагар кофейного и сероватого цвета

Нагар такого цвета на керамической юбке главного нагревателя свечи (центрального электрода), если при этом он равномерен, говорит о том, что в работе двигателя нет никаких нарушений.

Белесый нагар

Керамическая юбка покрыта белым нагаром, и при этом около центрального электрода наблюдаются также металлические вкрапления. Здесь налицо проблемы с охлаждением, вследствие которых свечи перегреваются. От этого поршни в дальнейшем вполне могут прогореть, а клапан  треснуть. Также есть вероятность того, что от изоляторов свечей могут откалываться кусочки, которые попадут между поршнем и цилиндром.

Причем трещины могут быть сначала совсем неприметными, но потом они углубляются, вследствие чего образуются сколы.

Возможная причина перегрева свечи может заключаться в том, что вы неправильно подобрали свечу (выбрали слишком «горячую»). Возможно, у вас слишком сильное опережение зажигания или же вы используете топливо с несоответствующе низким октановым числом. Обратите внимание на «поведение» двигателя во время выключения зажигания. Если мотор глохнет не сразу, то у вас однозначно перегревается свеча. Еще одной причиной перегрева является обедненная воздушно-топливная смесь.

Кирпично-красный нагар

Такой цвет нагара на юбке центрального электрода появляется вследствие работы мотора на освинцованном бензине или на топливе с марганцевыми добавками. Это значит, что топливо имеет высокое содержание металлических присадок.

Если долго ездить на таком бензине, свеча перестанет работать, потому как отложения металла образуют пленку, через которую току будет намного проще пройти, чем между электродами. Поэтому вероятность возникновения искры снизится.

Маслянистый темный нагар

Особенно ярко такой нагар проявляется в резьбовой части. Возникновение такого симптома, возможно, вызвано недостаточной температурой свечи зажигания. Такой же нагар появляется из-за попадания моторного масла в цилиндр или чрезмерного износа направляющих втулок клапана, поршневых колец или же маслосъемных колпачков.

В первые моменты работы двигателя при подобных неисправностях выхлоп автомобиля будет синевато-сизого цвета.

Бархатисто-черный нагар

Черный матовый нагар, похожий на копоть, говорит о том факте, что воздушно-топливная смесь является переобогащенной. Появление такого сухого налета может быть вызвано неверной регулировкой карбюратора, засорением воздушного фильтра или неправильной работой привода воздушной заслонки.

Эти неисправности, чаще всего, сопровождаются повышением потребления топлива. Когда вы установите и устраните неполадки, нагар сам по себе исчезнет при высоких оборотах эксплуатации двигателя.

Эрозия электродов

Эту неисправность вы можете обнаружить, попытавшись завести двигатель. Мотор будет заводиться с заметным трудом, «троить», работать нестабильно даже при хорошем прогреве, не достигать желаемой мощности или даже пропускать зажигание.

Причина таких неполадок, чаще всего в том, что автомобилист не соблюдает периодичность замены свечей или слишком сильно подгибает заземляющий электрод.

Также дело может быть, опять-таки, в свинцовых присадках, содержащихся в топливе. В результате этого электроды гораздо быстрее приходят в негодность.

Забрызгивание свечи бензином

Чаще всего это бывает вызвано тем, что инжектор или карбюратор неисправны. Также возможно, что у вашего автомобиля плохо работает система зажигания. В холодное время года подобные признаки могут проявляться из-за того, что при попадании в камеру сгорания бензин элементарно не успевает испариться и поэтому образует налет на стенках цилиндра и свечах зажигания.

Устранить этот налет можно, достав свечи и промыв их спиртом. После этого их нужно хорошенько просушить или даже продуть воздухом.

Поломка керамического изолятора

Это происходит, как правило, из-за производственного брака самой свечи или из-за резкого перепада температур при охлаждении горячей свечи в холодной воде. Также виновата бывает и механическая поломка. Например, в результате падения.

Вывернутая из цилиндра свеча

При этом центральный электрод и керамическая юбка покрыты толстым масляным налетом, следами несгоревшего топлива и частицами от разрушений вышедшего из строя цилиндра.

Такая поломка происходит из-за разрушения перегородок, которые находятся между поршневыми кольцами, или даже одного из клапанов.

При этом двигатель будет «троить», расход горючего увеличивается чуть ли не в два раза. Также будет ощущаться значительная потеря мощности. Такую поломку нужно срочно устранять.

Видеоматериал о диагностике двигателя по свечам:

Будьте внимательны к своему автомобилю, проводите своевременную диагностику и профилактику. Будьте аккуратны!

В статье использовано изображение с сайта pogruzchiki. org

о чем говорит их цвет

Проведение полной диагностики двигателя – это мероприятие, которое займет много времени и способно опустошить ваш кошелек на внушительную сумму. Можно использовать современные электронные приборы для диагностики, а можно и вовсе разобрать двигатель до винтиков и, вооружившись микрометром, проверять все размеры и зазоры, влияющие на его работу. Но есть способ намного проще – один только цвет свечей зажигания расскажет вам многое о состоянии двигателя.

Особенности диагностирования ДВС по свечам

Осмотр свечей зажигания — один из самых простых способов диагностики мотора

Для начала стоит разобраться с тем, что такое свеча зажигания, для чего она необходима и какие ее характеристики наиболее важны. Ее роль в двигателе – это воспламенение смеси бензина и воздуха, поступающей в камеру сгорания. Заметьте, что полную картину вы можете получить только в случаях с бензиновыми моторами. Двигатели, работающие на дизтопливе, имеют в своей конструкции свечи, но их функции совершенно другие.  Поломка такого, казалось бы, незначительного, элемента, способна нанести двигателю непоправимый ущерб. Обычно возникает цепная реакция, в результате чего неисправность всего одной свечи может дорого стоить автовладельцу. Нередко ломаются крышка трамблера или катушки зажигания (или одна катушка, в зависимости от автомобиля). Даже лямбда-зонд или каталитический нейтрализатор могут выйти из строя, если барахлит какая-либо свеча в бензиновом моторе.

Обратите внимание: свечи бывают: дуговые, искровые, накаливания, каталитические. Для воспламенения топливной смеси из воздуха и бензина применяются искровые.

В то время, когда в цилиндре закрыты клапаны, а поршень находится в районе верхней мертвой точки, происходит электрический разряд между электродами. Сила тока невелика, но напряжение может достигать 20-35 кВ (зависит от типа системы зажигания – контактная, бесконтактная, с микропроцессорным управлением), в результате чего между электродами появляется искра, способная воспламенить бензин.  Момент возникновения искры зависит от правильности регулировки зажигания. Для нормального функционирования необходимо, чтобы ремень ГРМ (или цепь) был установлен с необходимым натяжением и метки на коленчатом и распределительном валах совпадали с метками на блоке. Также важна правильная установка трамблера, который распределяет высокое напряжение на соответствующие свечи.

О чем говорит состояние свечей

Всегда обращайте внимание на цвет электрода

Ниже мы привели наиболее распространенные способы определить состояние двигателя по свечам зажигания, а также выявить неполадки некоторых других систем автомобиля.

Рисунок 1. Рабочая свеча, выкрученная из правильно работающего мотора. Цвет центрального электрода – светло-коричневый, практически нет нагара и иных отложений, а также следов масла.

Рисунок 2. Черный бархатистый нагар. Чаще это говорит о переобогащении смеси из-за неправильно настроенного карбюратора или инжектора, либо о том, что в автомобиле засорился воздушный фильтр.

Рисунок 3. Светло-серый или белый электрод. В этом случае смесь в мотор, скорее всего, подается обедненная. Если ничего не предпринимать, в результате можно получить перегрев свечи либо камеры сгорания, что нередко приводит к прогару клапанов.

Рисунок 4. Красноватый цвет электрода. Говорит о том, что мотор длительное время работает на топливе с большим количеством металлосодержащих присадок (в основном марганцевых). Такой налет проводит ток легче, чем электроды свечи. Это приводит к тому, что свеча перестает работать.

Рисунок 5. Хорошо заметные следы масла на резьбе. Это может быть следствием плохого состояния маслоотражательных колпачков. В таком моторе зачастую повышенный расход масла. Также сразу после пуска из выхлопной трубы валит синеватый дым, а двигатель подтраивает, но по мере прогрева мотора, «симптомы» исчезают.

Обращайте внимание также на наличие следов масла и бензина

Рисунок 6. Эта свеча была извлечена из нерабочего цилиндра. Юбка центрального электрода, собственно, как и он сам покрыта слоем масла с вкраплениями несгоревшего бензина, а также частичками разрушений, которые произошли в цилиндре. Причиной может быть разрушение клапана или перегородки между поршневыми кольцами. Такой двигатель будет «троить» постоянно, а расход топлива значительно возрастет. Решение однозначно – капитальный ремонт мотора.

Рисунок 7. Центральный электрод и керамическая юбка полностью разрушены. Причин может быть масса. Вот лишь наиболее вероятные из них: двигатель продолжительное время работал с детонацией, длительное использование низкооктанового бензина, ранее зажигание, или заводской брак свечи зажигания. Симптомы работы мотора приблизительно такие же, как и в предыдущем случае. Если частицы разрушенного центрального электрода не смогут проскочить в систему выхлопа, а застрянут под выпускным клапаном, то ремонт ГБЦ гарантирован.

Рисунок 8. Обрастание электрода  свечи зольными отложениями, причем не имеет особого значения их цвет. Такие отложения возникают в результате поломки или залегания маслосъемных колец (внутри цилиндра сгорает много масла). В таком моторе будет повышенный расход масла, выхлоп будет напоминать мотоциклетный.

Рисунок 9. Эрозия электродов. Чаще всего возникает из-за несвоевременной замены свечей либо использование топлива, содержащего большое количество свинца. В последнем случае благодаря интенсивным химическим процессам электроды из никелевого  сплава стремительно разрушаются, особенно под воздействием высоких температур. Такой мотор работает неустойчиво, затруднен запуск, постоянно «троит», мощность его падает.

Внимательно осматривайте не только электроды, а и керамическую изоляцию

Рисунок 10. Свеча забрызгана бензином. Зачастую подобное явление возникает из-за неправильной работы системы зажигания либо инжектора (карбюратора). В зимнее время топливо может не успевать испариться, поэтому и оседает на стенках цилиндров и свечах. Можно попробовать выкрутить свечи и просушить их.

Послесловие

Чтобы мотор вашего автомобиля работал без проблем, о свечах зажигания стоит вспоминать регулярно. Хотя производители свечей и дают гарантию около 30 000 км на свои изделия, диагностику их лучше производить чаще (например, при каждой смене масла). Тем более что диагностика двигателя по свечам зажигания занимает мало времени и осуществляется без затрат с точки зрения финансов. И если менять свечи своевременно, вы избавитесь от многих проблем не только в системе зажигания, но и в системе смазки, выпуска отработавших газов, и немаловажно – сэкономите немало денег на бензине.

Интересное по теме:

загрузка. ..

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Диагностика по свечам зажигания

Опубликовано:

17.05.2016

Периодически стоит проверять, насколько хорошо работает двигатель, тем более что делать это совсем несложно. Советуем вам ознакомиться с тем, как осуществляется диагностика по свечам зажигания.

По свечам зажигания можно провести диагностику двигателя

Оптимальные условия для диагностирования

Чтобы результаты проверки функционирования силового агрегата были достоверными, стоит придерживаться некоторых правил и создать правильные условия для будущей проверки.

Диагностика двигателя по свечам зажигания осуществляется на основании цвета нагара, который со временем образовывается на свечах. Для этого не требуется привлекать специалистов и обладать особыми умениями. Просто придерживайтесь наших советов и следуйте рекомендациям.

  1. На новых свечах требуется преодолеть некоторое расстояние, которое может колебаться от 100 км и доходить до 150 км.
  2. Заранее прогреваем автомобиль.

Чем раньше будет замечено ухудшившееся состояния двигателя по свечам зажигания, тем больше ваши шансы исправить неполадки быстро и без существенных затрат.

О чём говорит внешний вид свеч зажигания

В тот момент, когда топливная смесь воспламеняется от искры, на свече появляется нагар. Он может обгорать, но не вся его часть, некоторое количество нагара всё же остаётся, предоставляя автомобилисту возможность судить о работе и состоянии двигателя. Во внимание берётся всё: вид, цвет и количество нагара, состояние электродов.

Когда не о чем беспокоиться

Нормальная рабочая свеча может иметь нагар в небольшом количестве. Он может быть похож своим цветом на кофе или быть более светлого оттенка. Никакого намёка относительно наличия масла быть не должно. Электрод должен расходоваться равномерно, на нём и вокруг него повреждений быть не может. Если под капотом вашего авто находятся именно такие свечи, можно только порадоваться за себя. Двигатель находится в прекрасном состоянии, автомобиль потребляет заявленное количество топлива, масло расходуется в нормальном режиме, машина заводится по первому требованию.

Чёрный нагар

На свечах могут образовываться сухие или немного влажные отложения чёрного цвета. В этом случае можно рассматривать несколько вариантов:

  • топливная смесь чрезмерно обогащённая;
  • тепловой диапазон свечки недостаточно тёплый;
  • снизился вакуум или компрессия;
  • зажигание происходит с опозданием;
  • искровой зазор больше, чем нужно.

Присутствие влаги в налёте чаще всего вызывается по причине повреждения прокладки на головке с цилиндрического блока. Также можно проверить маслосъёмное кольцо на предмет износа, а газораспределительный механизм — на наличие проблем в работе.

При такой ситуации водитель может ощутить сложности при запуске автомобиля. Чтобы исправить проблемы, о которых свидетельствует зольный нагар, можно выполнить следующие действия:

  • настроить работу карбюратора, а заодно и воздушной заслонки;
  • прочистить или заменить воздушный фильтр;
  • клапаны могут заедать в том случае, если нагар образовался только на одной или двух свечах.

Маслянистый нагар

Состояние двигателя по свечам, поверхность которых покрыта маслянистыми отложениями, определить несложно. Здесь вариантов немного: в камеру сгорания попадает много масла. Причиной такой ситуации может стать высокое содержание масла в картере, изношенное состояние поршневых колец, направляющих втулок на клапанах или гильз на блоке цилиндров. Все эти варианты не подходят для нового двигателя или агрегата, который проходит обкатку. В последних двух случаях замасленные свечи подвергаются соответствующему обслуживанию и становятся пригодными к использованию.

Если же проблемы с двигателем всё-таки присутствуют, то пора бить тревогу и отправлять его на капремонт. Смесь из топлива и масла обязательно должна быть отрегулирована, а свечи заменены на новые.

Свинцовый нагар

Когда свеча перегревается, отложения на её поверхности начинают расплавляться и принимают глянцевый вид с коричневым и даже желтоватым оттенком. Такое явление происходит из-за резкого повышения температурного режима внутри камеры сгорания. Причиной служит неправильный стиль вождения, который связан с резкими ускорениями. Ещё одной причиной служит наличие в топливе присадок с содержанием свинца.

Как следствие, в зажигании будут наблюдаться пропуски. Если причины появления свинцового нагара устранить невозможно, то рекомендуется выбирать свечи с увеличенным холодным диапазоном и сократить время их обслуживания.

Зольный налёт

На теле изолятора и электрода, который служит для заземления, могут образовываться в большом количестве порошкообразные отложения. Их цвет может меняться от белого до жёлтого. Можно предположить, что используемое масло не подходит двигателю или в топливе присутствуют недопустимые присадки.

Такие отложения легко удаляются, даже если они присутствуют в большом количестве. После очистки свечи могут использоваться повторно.

Износ свечи от времени

Свеча зажигания в среднем может работать до 30 тыс. км. Иногда этот показатель может увеличиваться в два раза, а может столь же стремительно сокращаться. Нужно периодически смотреть на свечи, проверять их состояние и рабочий потенциал, чтобы не допустить эксплуатации автомобиля при слишком изношенных свечах. Чем это может грозить:

  • чрезмерный расход топлива;
  • осложнение зажигания;
  • излишняя нагрузка на двигатель.

Лучше своевременно заменить свечи, чем подвергать свой автомобиль лишним нагрузкам.

О чём говорит внешний вид изолятора

Не только по нагару на свечах можно проводить диагностику состояния двигателя. На электродах могут появляться признаки эрозии при отсутствии отложений. По состоянию изолятора также можно судить о состоянии и особенностях работы двигателя.

Серый, вспученный изолятор

Это может свидетельствовать о следующих проблемах:

  • высокий тепловой диапазон на свечах;
  • зажигание с опережением;
  • неудовлетворительное охлаждение двигателя;
  • недостаточная обогащённость смеси топлива с воздухом;
  • заедание клапанов;
  • протечка на впускном коллекторе.

Для устранения проблемы необходимо проверить тепловой диапазон на свечах, установить момент зажигания, отрегулировать карбюратор, восстановить герметичность на впускном коллекторе и проверить работу клапанов. Свечи подлежат замене.

Сколотый или раскрошенный изолятор

У таких серьёзных нарушений может быть несколько причин:

  • тепловое расширение и удар;
  • резкий перепад температуры;
  • воздействие внешней механической силы;
  • длительная эксплуатация двигателя, в результате которой могут скапливаться отложения между изолятором и электродом.

В подобном случае необходимо не только заменить свечи, но и задуматься о профилактическом ремонте двигателя.

О чём говорит внешний вид электрода

Раз уж вы занялись изучением свечей зажигания, то обратите внимание на состояние электрода. Отсюда также можно почерпнуть важную для себя информацию.

На электродах может образовываться эрозия, что служит результатом окислительных процессов и химических реакций при участии свинца. В результате — увеличивается искровой зазор, автомобиль запускается сложнее, а в зажигании наблюдаются пропуски.

Эрозия может иметь свинцовый характер, при этом конец центрального электрода расщепляется и выглядит растрёпанным. По таким признакам можно судить о низком качестве топлива, в составе которого имеется свинец.

Наличие вогнутой эрозии на заземляющем электроде свидетельствует о неправильном подключении катушки зажигания (нарушение полярности). Это приводит к неравномерной работе силового агрегата на холостых оборотах. Исправить такую ситуацию несложно: меняем полярность и устанавливаем новые свечи.

Если электрод имеет слишком изношенный вид, что нехарактерно для свечи, можно говорить про наличие агрессивных примесей в технических жидкостях.

Электроды могут даже расплавляться, если при работе двигателя в камере сгорания присутствует большая температура. В этом случае можно рассматривать несколько причин, которые могли привести к таким последствиям:

  • топливная смесь самовоспламеняется при раннем зажигании;
  • в камере сгорания скопились отложения;
  • был повреждён распределитель зажигания;
  • истощение смазки;
  • неправильно подобранные свечи;
  • плохо охлаждается двигатель.

Хорошо ознакомившись с тем, как по свечам определить состояние двигателя, вы сможете на ранних стадиях выявлять наличие проблем и своевременно устранять их. В результате автомобиль будет безотказно запускаться, расход топлива не поднимется ниже заявленной отметки, а рабочий потенциал двигателя приумножится.

Свеча зажигания - конструкция и техническая информация

Конструкция свечи зажигания

Свечи зажигания - один из наиболее неправильно понимаемых компонентов двигателя. За прошедшие годы возникло множество вопросов, которые сбили с толку многих людей.

Это руководство было разработано, чтобы помочь техническим специалистам, любителям или гоночным механикам понять, использовать и устранять неисправности свечей зажигания.Информация, содержащаяся в этом руководстве, применима ко всем типам двигателей внутреннего сгорания: двухтактным двигателям, роторным двигателям, высокопроизводительным / гоночным двигателям и уличным транспортным средствам.

Свечи зажигания - это «окно» в ваш двигатель (ваш единственный свидетель камеры сгорания), и их можно использовать в качестве ценного диагностического инструмента. Подобно термометру пациента, свеча зажигания отображает симптомы и условия работы двигателя. Опытный тюнер может проанализировать эти симптомы, чтобы отследить основную причину многих проблем или определить соотношение воздух / топливо.

Свеча зажигания выполняет две основные функции:

  • Для воспламенения топливовоздушной смеси
  • Для отвода тепла от камеры сгорания

Свечи зажигания передают электрическую энергию, которая превращает топливо в рабочую энергию.Система зажигания должна подавать достаточное напряжение, чтобы вызвать искру в зазоре свечи. Это называется «Электрические характеристики».

Температура запального конца свечи зажигания должна поддерживаться достаточно низкой, чтобы предотвратить преждевременное зажигание, но достаточно высокой, чтобы предотвратить засорение. Это называется «Тепловые характеристики» и определяется выбранным диапазоном нагрева.

Важно помнить, что свечи зажигания не выделяют тепло , они могут только отводить тепло .Свеча зажигания работает как теплообменник , отводя нежелательную тепловую энергию от камеры сгорания и передавая тепло системе охлаждения двигателя. Диапазон нагрева определяется как способность свечи рассеивать тепло.

Скорость теплопередачи определяется по:

  • Длина носка изолятора
  • Объем газа вокруг носка изолятора
  • Материалы / конструкция центрального электрода и фарфорового изолятора

Диапазон нагрева свечи зажигания не зависит от фактического напряжения, передаваемого через свечу зажигания.Скорее, диапазон нагрева является мерой способности свечи зажигания отводить тепло из камеры сгорания. Измерение теплового диапазона определяется несколькими факторами; длина керамического носика центрального изолятора и его способность поглощать и передавать тепло сгорания, материальный состав изолятора и материал центрального электрода.


Тепловая мощность - путь теплового потока

Длина выступа изолятора - это расстояние от огневой точки изолятора до точки, где изолятор встречается с металлической оболочкой.Поскольку изолирующий наконечник является самой горячей частью свечи зажигания, температура наконечника является основным фактором предварительного воспламенения и загрязнения.

Независимо от того, установлены ли свечи зажигания в газонокосилке, лодке или гоночном автомобиле, температура наконечника свечи зажигания должна оставаться в пределах 500–850 ° C. Если температура наконечника ниже 500 ° C, область изолятора вокруг центрального электрода не будет достаточно горячей для сжигания нагара и отложений в камере сгорания.

Эти накопленные отложения могут привести к засорению свечей зажигания и пропуску зажигания.Если температура наконечника выше 850 ° C, свеча зажигания будет перегреваться, что может вызвать вздутие керамики вокруг центрального электрода и плавление электродов. Это может привести к преждевременному воспламенению / детонации и дорогостоящему повреждению двигателя. Для свечей зажигания идентичных типов разница от одного диапазона нагрева к другому заключается в способности удалить из камеры сгорания примерно 70–100 ° C. Температура запального конца запальной свечи проектируемого типа повышается на 10–20 ° C.


Температура наконечника и внешний вид конца обжига

Внешний вид запального конца также зависит от температуры наконечника свечи зажигания.Существует три основных диагностических критерия свечей зажигания: исправны, загрязнены и перегреты. Граница между загрязнением и оптимальной рабочей областью (500 ° C) называется температурой самоочистки свечи зажигания. Температура в этот момент - это температура, при которой сгорает накопленный углерод и отложения сгорания.

Принимая во внимание, что длина выступа изолятора является определяющим фактором в диапазоне нагрева свечи зажигания, чем длиннее выступ изолятора, тем меньше тепла поглощается и тем дальше тепло должно проходить в водяные шейки головки блока цилиндров.Это означает, что свеча имеет более высокую внутреннюю температуру и считается горячей заменой. Горячая свеча зажигания поддерживает более высокую внутреннюю рабочую температуру, чтобы сжечь масло и нагар, и не имеет никакого отношения к качеству или интенсивности искры.

И наоборот, холодная свеча зажигания имеет более короткий носик изолятора и поглощает больше тепла камеры сгорания. Это тепло распространяется на меньшее расстояние и позволяет вилке работать при более низкой внутренней температуре. Более холодный тепловой диапазон необходим, когда двигатель модифицируется для повышения производительности, подвергается большим нагрузкам или работает на высоких оборотах в течение значительного периода времени.Более холодный тип отводит тепло быстрее и снижает вероятность преждевременного воспламенения / детонации и оплавления или повреждения огневого конца. (Температура двигателя может повлиять на рабочую температуру свечи зажигания, но не на ее диапазон нагрева).

Ниже приведен список некоторых возможных внешних воздействий на рабочие температуры свечи зажигания. Следующие ниже симптомы или условия могут повлиять на фактическую температуру свечи зажигания. Свеча зажигания не может создавать такие условия, но она должна выдерживать высокие уровни нагрева… в противном случае ухудшатся рабочие характеристики и может произойти повреждение двигателя.

Смеси воздуха и топлива серьезно влияют на характеристики двигателя и рабочие температуры свечей зажигания.

  • Обогащенная топливно-воздушная смесь вызывает падение температуры наконечника, вызывая загрязнение и ухудшение управляемости
  • Обедненные топливно-воздушные смеси вызывают повышение температуры наконечника свечи и цилиндра, что приводит к преждевременному воспламенению, детонации и, возможно, серьезному повреждению свечи зажигания и двигателя
  • Важно многократно считывать значения свечей зажигания в процессе настройки для достижения оптимальной топливно-воздушной смеси.

Более высокая степень сжатия / принудительная индукция повышает температуру наконечника свечи зажигания и температуру в цилиндре

  • Степень сжатия можно увеличить, выполнив любую из следующих модификаций:
  1. уменьшение объема камеры сгорания (т.е.например: поршни с куполообразной головкой, головки камеры меньшего размера, фрезерные головки и т. д.)
  2. добавление принудительной индукции (закись азота, турбонаддув или наддув)
  3. Замена распредвала
  • По мере увеличения компрессии необходимы более холодная свеча диапазона нагрева, более высокое октановое число топлива и особое внимание к моменту зажигания и соотношению воздух / топливо. Если не выбрать более холодную свечу зажигания, это может привести к повреждению свечи зажигания / двигателя

Время опережения зажигания

  • Увеличение угла опережения зажигания на 10 ° вызывает повышение температуры жала прибл.70 ° -100 ° С

Обороты двигателя и нагрузка

  • Повышение температуры конца пламени пропорционально частоте вращения двигателя и нагрузке. При движении с постоянной высокой скоростью или переноске / толкании очень тяжелых грузов следует установить свечу зажигания с более холодным диапазоном нагрева

Температура окружающего воздуха

  • При понижении температуры воздуха плотность воздуха / объем воздуха увеличивается, что приводит к более бедной смеси воздух / топливо.Это создает более высокое давление / температуру в цилиндре и вызывает повышение температуры наконечника свечи зажигания. Значит, надо увеличивать подачу топлива. При повышении температуры плотность воздуха уменьшается, как и объем всасываемого воздуха, и следует уменьшать подачу топлива.

Влажность

  • По мере увеличения влажности объем забираемого воздуха уменьшается
  • Результат - более низкие значения давления и температуры сгорания, вызывающие снижение температуры свечи зажигания и уменьшение доступной мощности.
  • Топливно-воздушная смесь должна быть беднее в зависимости от температуры окружающей среды.

Барометрическое давление / высота

  • Также влияет на температуру наконечника свечи зажигания
  • Чем выше высота, тем ниже становится давление в баллоне. С понижением температуры цилиндра уменьшается и температура наконечника свечи
  • .
  • Многие механики пытаются «преследовать» настройку, изменяя диапазоны нагрева свечи зажигания.
  • Настоящий ответ состоит в том, чтобы отрегулировать форсунки или смеси воздух / топливо, чтобы вернуть больше воздуха в двигатель.

Типы аномального возгорания:

  • Определяется как: воспламенение топливовоздушной смеси до заранее установленной метки угла опережения зажигания
  • Вызвано горячими точками в камере сгорания… может быть вызвано (или усилено) из-за чрезмерного опережения времени, слишком горячей свечи зажигания, низкооктанового топлива, бедной топливно-воздушной смеси, слишком высокой компрессии или недостаточного охлаждения двигателя.
  • Переход на топливо с более высоким октановым числом, более холодную пробку, более богатую топливную смесь или более низкую степень сжатия может быть в порядке
  • Вам также может потребоваться замедлить угол опережения зажигания и проверить систему охлаждения автомобиля.
  • Предварительное зажигание обычно приводит к детонации; предварительное зажигание и детонация - два отдельных события
  • Злейший враг свечи зажигания! (кроме обрастания)
  • Может сломать изоляторы или сломать заземляющие электроды
  • Предварительное возгорание чаще всего приводит к детонации
  • Температура наконечника свечи может подниматься выше 3000 ° F во время процесса сгорания (в гоночном двигателе)
  • Чаще всего возникает из-за горячих точек в камере сгорания.
  • Горячие точки позволяют топливовоздушной смеси предварительно воспламениться. Поскольку поршень движется вверх за счет механического воздействия шатуна, предварительно воспламененный взрыв будет пытаться заставить поршень опускаться. Если поршень не может подняться (из-за силы преждевременного взрыва) и не может опуститься (из-за восходящего движения шатуна), поршень будет дребезжать из стороны в сторону. Возникающая в результате ударная волна вызывает слышимый звук свиста. Это детонация.
  • Большая часть повреждений, которые двигатель получает при «детонации», происходит от чрезмерного нагрева.
  • Свеча зажигания повреждена как повышенными температурами, так и сопутствующей ударной волной или сотрясением мозга
  • Сообщается, что свеча зажигания перестала срабатывать, когда не было подано достаточно напряжения, чтобы зажечь все топливо, присутствующее в камере сгорания в надлежащий момент рабочего такта (за несколько градусов до верхней мертвой точки)
  • Свеча зажигания может давать слабую искру (или вообще не давать искру) по ряду причин: неисправная катушка, слишком сильное сжатие с неправильным зазором свечи, засоренные свечи зажигания с сухим или влажным загрязнением, недостаточная синхронизация зажигания и т. Д.
  • Незначительные пропуски зажигания могут вызвать снижение производительности по очевидным причинам (если топливо не горит, энергия не вырабатывается)
  • Сильные пропуски зажигания приводят к снижению расхода топлива, ухудшению управляемости и могут привести к повреждению двигателя.
  • Возникнет, когда температура наконечника свечи зажигания недостаточна для сжигания нагара, топлива, масла или других отложений
  • вызовет выщелачивание искры к металлической оболочке ... отсутствие искры в зазоре свечи вызовет пропуски зажигания
  • Свечи зажигания, загрязненные водой, необходимо заменить… свечи зажигания не загораются
  • Свечи зажигания с сухим загрязнением иногда можно очистить, доведя двигатель до рабочей температуры.
  • Перед заменой засоренных свечей зажигания обязательно устраните основную причину засорения

Диагностика свечей зажигания - Прочтите свечи зажигания, чтобы найти неисправности двигателя

Практически для любой проблемы с важной частью или системой автомобиля будут обнаруживаться распознаваемые симптомы.

Исходя из этого, состояние отдельных частей автомобиля может быть хорошим индикатором исправности частей вашего двигателя.

Определенные компоненты автомобилей легко найти и устранить. Другие могут быть гораздо более сложной задачей.

Свечи зажигания

обычно попадают в первую категорию, и именно это и будет обсуждаться в этой статье: Использование диагностики свечей зажигания для поиска возможных проблем с вашим двигателем.

Вам не нужно разбирать двигатель целиком, чтобы найти свечи зажигания, что упрощает их осмотр и использование для диагностики многих автомобильных неисправностей.

Ниже мы составили удобное руководство по диагностике свечей зажигания. Вы узнаете об 11 наиболее распространенных осложнениях, от которых они страдают. Сюда входят описания симптомов и рекомендуемые действия.

Мы также предупредим вас о последствиях каждой неисправности, если вы не устраните ее, и позволим им усугубиться.

Распространенные неисправности свечей зажигания и их причины

Вот краткий список наиболее распространенных неисправностей свечей зажигания:

  • Зольные отложения.
  • Углеродные отложения.
  • Детонация.
  • Перекрытие зазоров.
  • Скоростное остекление.
  • Изолятор треснул или сломан.
  • Свинцовое обрастание.
  • Механическое повреждение.
  • Нефтяные месторождения.
  • Предварительное зажигание.
  • Слишком жарко.
  • Электрод изношен.

Далее в статье следует первый раздел, в котором рассказывается, как выглядят свечи зажигания в нормальном и исправном состоянии.

Последующие разделы по поиску и устранению неисправностей по диагностике неисправностей свечей зажигания перечислены в алфавитном порядке.

Они не ранжируются по серьезности, частоте или каким-либо другим критериям. Эти переменные могут быть субъективными, и мы предпочитаем сохранять их объективными.

Свечи зажигания нормальные

Мы определяем обычные свечи зажигания как свечи, которые выглядят и работают именно так, как должны.

Они подают высоковольтные разряды в вашу систему зажигания. Возникающая искра воспламеняет топливо для запуска двигателя.

Посмотрите этот короткий видеоролик, чтобы увидеть, как они работают:

Общий вид

Внешний вид может незначительно отличаться в зависимости от типа, который вы купили, но все типы созданы с использованием одинаковых концепций.

Фарфоровая оболочка скрывает внутренний электрод. Он проходит от вывода (наконечника) до конца стрельбы. Основание имеет резьбу, поэтому его можно ввинтить в головку блока цилиндров.

Здоровая особь будет иметь серый, подпалый или бледно-коричневый цвет на носу или кончике. Электрод может быть слегка эродирован, но не более того. Он должен по-прежнему сохранять квадратный край.

Здесь нет никаких симптомов или проблем. Работоспособность двигателя в норме; все работает как надо.

Рекомендации и действия, которые необходимо предпринять

Замените обычные свечи зажигания в соответствии с рекомендациями производителя автомобиля. Обычно это происходит каждые 30 000 миль или около того, но более подробную информацию можно найти в нашем руководстве о том, как часто менять свечи зажигания.

Зольники

Зольные отложения могут быть результатом ряда проблем, от незначительных до серьезных:

  • Неправильно затянутые пробки.
  • Низкий уровень охлаждающей жидкости или масла.
  • Обедненное соотношение воздуха и топлива (избыток воздуха).
  • Утечка масла.
  • Несовместимая вязкость масла.

Внешний вид, симптомы и проблемы, которые могут вызвать

Эти отложения покрывают электроды и наконечник изолятора. Обычно они не совсем белого цвета с консистенцией золы, как сигаретный пепел.

Симптомы этой неисправности могут проявляться как:

  • Перегрев двигателя.
  • Пониженная мощность двигателя.
  • Неисправность при запуске двигателя.
  • Контрольная лампа давления масла.
  • Контрольная лампа охлаждающей жидкости.
  • Запах горящего масла.
  • Неровная работа на холостом ходу.

Если вам повезло, у вас есть свеча зажигания, которая не была ввинчена должным образом - ознакомьтесь с нашей статьей о том, насколько плотно должны быть свечи зажигания. Другие причины отложений золы могут стать плохими новостями для вашего автомобиля в долгосрочной перспективе.

Низкий уровень охлаждающей жидкости и масла вызывает проблемы. Перегрев двигателя приведет к более быстрому износу движущихся механизмов. Если вы слишком сильно толкнете мотор в этом состоянии, он может выйти из строя.

Неправильное соотношение топлива и воздуха может отрицательно сказаться на экономии топлива.

Неправильная вязкость масла для вашего автомобиля приводит к плохой смазке. Это увеличивает риск повреждения из-за трения и заклинивания.

Рекомендации и действия, которые необходимо предпринять

Расследуйте потенциальных виновников одного за другим в соответствии с имеющимися у вас симптомами. Например, запах горящего масла может сигнализировать об утечке.

После этого проверьте двигатель на предмет повреждений. Замените свечи зажигания после завершения ремонта.

Углеродные отложения

Этот тип депозита может быть результатом одной или нескольких из следующих причин:

  • Топливная смесь слишком богатая (недостаточно воздуха).
  • Грязный воздушный фильтр.
  • Частые приступы езды на короткие расстояния.
  • Длинные участки езды на малых скоростях.
  • Агрегат слишком холодный.

Внешний вид, симптомы и проблемы, которые могут вызвать

Углеродные отложения имеют черный цвет сажи и мягкие на ощупь. Это результат низких рабочих температур.

Они часто сопровождаются следующими симптомами:

  • Проблема с запуском двигателя, особенно на холодном.
  • Пропуски зажигания.
  • Неровная работа на холостом ходу.
  • Загорается индикатор проверки двигателя.
  • Вялый разгон.
  • Меньший расход топлива.

Двигатель, который работает с перебоями из-за проблем, работает сверхурочно. Эти дополнительные усилия приводят к ненужной нагрузке на важнейшие механизмы.

Слишком богатая топливная смесь будет стоить вам денег на бензин.Излишки топлива также не окажут положительного влияния на производительность. Вместо этого вы столкнетесь с трудностями при ускорении и включении зажигания.

Рекомендации и действия, которые необходимо предпринять

Проверьте воздушный фильтр на предмет необходимости его замены. Это может решить проблему нехватки воздуха в вашей топливной смеси. Загрязненную пробку тоже придется заменить.

Затем подумайте о том, чтобы скорректировать свои навыки вождения. Старайтесь время от времени использовать свой автомобиль для более длительных поездок, а не исключительно для коротких поездок.

Время от времени ездите по шоссе. Если вам неудобно это делать, попросите кого-нибудь помочь вам. Постоянное движение на низких скоростях вредно для вашего мотора.

Знаки детонации

К признакам взрыва нельзя относиться легкомысленно. Этот термин относится к самовозгоранию после зажигания свечи зажигания.

Причиной этой проблемы может быть:

  • Несовместимое октановое число топлива.
  • Обедненная топливная смесь (слишком много воздуха).
  • Перегрев двигателя.
  • Расширенный угол опережения зажигания.
  • Неисправность системы рециркуляции выхлопных газов (EGR).

Внешний вид, симптомы и проблемы, которые могут вызвать

Носик изолятора будет заметно поврежден. Вы можете увидеть, что он треснутый, расколотый или иным образом сломан.

Основным признаком детонации является стук двигателя. Другие общие признаки могут включать:

  • Пониженная мощность двигателя.
  • Неровная работа на холостом ходу с сильными вибрациями.
  • Неисправность при запуске мотора.
  • Дымовой выхлоп.

Помимо растрескивания свечей, это также может повредить поршни. Другие компоненты также могут пострадать от ненормального сгорания. Если не устранить детонацию, она может привести к отказу двигателя.

Рекомендации и действия, которые необходимо предпринять

Примите меры, чтобы узнать, что происходит. Убедитесь, что ваша система рециркуляции отработавших газов работает и ваша топливная смесь и октановое число подходят для вашего автомобиля.

При необходимости проверьте угол опережения зажигания. Если он слишком продвинут, ненормальное сгорание будет продолжаться.

Устраните перегрев двигателя, проверив все возможные причины. Достаточно ли масла и охлаждающей жидкости? Может у вас взорванная прокладка головки блока цилиндров или негерметичный радиатор?

Убедитесь, что вы утилизируете взорвавшиеся блоки, заменив их новыми. После этого ваш мотор нужно будет осмотреть на предмет внутренних повреждений.

Перекрытие зазоров

Перекрытие зазора является следствием накопления отложений в камере сгорания.Частично твердые соединения разжижаются, когда на двигатель нагружается высокий крутящий момент.

Затем вновь сжиженный материал собирается и затвердевает между электродами свечи зажигания. Отсюда и название - отложения образуют мост через разрыв.

Это событие могло произойти по одной или нескольким причинам:

Внешний вид, симптомы и проблемы, которые могут вызвать

Пространство между центральным и заземляющим электродами будет перекрыто комком почерневшего налета.Носик изолятора также может быть обесцвечен.

Ваш автомобиль может испытывать одну или несколько из следующих проблем:

  • Пропуски зажигания в двигателе.
  • Неровная работа на холостом ходу.
  • Повышенные выбросы.
  • Уменьшился расход топлива.
  • Вялый разгон.
  • Детонация (стук или звон).

Как вы уже знаете, детонация может привести к повреждению и даже поломке. Отложения также могут мешать работе электродов, вызывая их короткое замыкание.Соединительный цилиндр дает пропуски зажигания и в конечном итоге вообще прекращает работу.

Повышенная нагрузка на двигатель приведет к перегрузке всей системы. Игнорирование наличия отложений также может привести к засорению вашего двигателя и его повреждению.

Рекомендации и действия, которые необходимо предпринять

Возможно, вы захотите тщательно очистить камеру сгорания. Если вы часто проезжаете через районы с интенсивным движением, возможно, вы захотите изменить свой маршрут, если сможете.

Выбирайте марки масла и топлива, богатые моющими средствами.Эти добавки разрушат отложения и уменьшат вероятность того, что это повторится снова.

Вы также захотите тщательно осмотреть свой автомобиль. Если вы какое-то время игнорируете симптомы, могли возникнуть другие проблемы.

В случае небольших отложений вы можете очистить свечу зажигания и использовать ее снова. Если накопление сильное, лучше заменить его новым. К счастью, свечи зажигания не очень дороги.

Высокоскоростное остекление

Остекление этого типа возникает из-за резкого и сильного ускорения.Температура в камере сгорания резко повышается, что приводит к плавлению обычных отложений на свече зажигания.

Затем они затвердевают, образуя глазурь. Это что-то вроде автомобильного эквивалента варки сахара, но без аппетита.

Внешний вид, симптомы и проблемы, которые могут вызвать

Носик изолятора станет блестящим. Глазурь может иметь желтоватый, зеленоватый или коричневатый оттенок.

Глазурь проводит электричество. В свою очередь, это может привести к короткому замыканию поврежденного устройства при нагревании.Эта проблема проявляется в пропуске зажигания в двигателе, когда вы

ускоряется на жестком диске или на быстром диске.

Твердая глазурь не может быть удалена с устройства. Это значит, что его можно выбросить, даже если вы его только что купили.

Неустойчивая работа двигателя опасна, особенно когда вы едете быстро. Если ваш двигатель постоянно дает пропуски зажигания, вы представляете опасность для себя и других на дороге.

Рекомендации и действия, которые необходимо предпринять

Утилизировать стеклопакеты, заменив их на новые.Если вы склонны сильно нажимать на педаль акселератора, вы можете приобрести свечи, которые работают холоднее.

Если нет, практикуйте ускорение постепенно, а не внезапно. Такой подход более благоприятен для свечей зажигания и двигателя.

Изолятор треснул или сломан

Сломанный изолятор может быть одним из признаков детонации. Мы сохранили этот раздел отдельно из-за серьезности этой конкретной проблемы. Если вы пропустили его, вернитесь и прочтите. Вы хотите быть уверены, что ни один из симптомов, которые испытывает ваш автомобиль, не может предупредить о взрыве.

Другая причина того, что ваша изоляция могла сломаться, связана с неправильной установкой. Это чрезмерное затягивание и агрессивное использование гаечного ключа.

Внешний вид, симптомы и проблемы, которые могут вызвать

Как это будет выглядеть, будет зависеть от того, насколько серьезен разрыв. Изолятор мог иметь микротрещину или отсутствовать значительный кусок.

Сломанный блок не может постоянно зажигать искру, вызывая пропуски зажигания. Если перерыв достаточно плохой, он вообще не сработает.Вы будете ехать с мертвым цилиндром, чего, конечно же, следует избегать.

Рекомендации и действия, которые необходимо предпринять

Сломанный или треснувший изолятор починить нельзя. Даже если бы ты мог, это того не стоило бы. Купите еще один, чтобы заменить поврежденный блок. На этот раз будьте осторожны с установкой.

Свинцовые обрастания

Свечи, загрязненные свинцом, могут быть результатом использования топлива с высоким содержанием присадок на основе свинца.

Свинец, известный как тетраэтилсвинец, служит для повышения октанового числа.Старым автомобилям может потребоваться этот тип топлива для плавной смазки.

К сожалению, свинец может образовывать отложения внутри камеры сгорания, что может привести к загрязнению.

Внешний вид, симптомы и проблемы, которые могут вызвать

Отложения свинца на носике изолятора могут быть коричневыми или желтыми с зеленоватым оттенком. Глазурь может быть легкой и пятнистой или тяжелой, покрывающей весь нос.

Отложения могут проводить электричество, когда они достаточно горячие, а это значит, что они могут вызвать короткое замыкание вашего устройства.Обычно это происходит только при движении на высоких скоростях.

Желательно, чтобы и у вас, и у вашего автомобиля все цилиндры работали нормально. Пренебрежение заменой сломанного блока может вызвать мертвый цилиндр, что может повредить ваш двигатель.

Рекомендации и действия, которые необходимо предпринять

Остекление невозможно счистить. Купите новый и избавьтесь от загрязненной свечи зажигания. Если вы долгое время сталкивались с пропусками зажигания, проверьте двигатель.

Возможно, вы захотите пересмотреть свой выбор топлива или присадок.Выберите тот, который не такой тяжелый.

Механическое повреждение

Этот термин может показаться вам немного странным. Разве не все повреждения свечей зажигания являются механическими по своей природе?

В этом отношении термин «механический» не означает «автомобиль». Это относится к повреждению, вызванному другими компонентами. Состоит из:

  • Сильная вибрация из-за неаккуратной установки.
  • Попадание в заглушку внутренних компонентов (вероятна неправильная установка).
  • Мусор или посторонний предмет, застрявший в камере сгорания, поражает свечу.

Внешний вид, симптомы и проблемы, которые могут вызвать

Заземляющий электрод, центральный электрод или и то, и другое могут быть сломаны. Это включает сколы, трещины, изгибы или недостающие детали.

В этом состоянии он не будет работать постоянно. Это приведет к общему снижению производительности двигателя, например:

  • Медленный разгон.
  • Пропуски зажигания в двигателе.
  • Плохой расход топлива.

Непостоянно работающий двигатель сложно управлять.Кроме того, сокращение расхода топлива отрицательно скажется на вашем кошельке.

Попадание в свечу других частей двигателя также может привести к их повреждению. Например, если ваши поршни сталкиваются с ударником свечи.

Посторонний предмет, подпрыгивающий вокруг камеры сгорания, может привести к катастрофе. Это может вызвать проблемы не только для ваших вилок, но и для других механизмов.

Рекомендации и действия, которые необходимо предпринять

Заглушки, которые были физически повреждены, подлежат замене.Когда вы их удалите, проверьте, правильно ли он был установлен. Если нет, то вы знаете, что вызвало проблему.

Если с точки зрения установки все выглядит хорошо, то причиной может быть посторонний предмет. Загадочным предметом может быть даже сломанный кусок вилки.

Вам необходимо осмотреть двигатель на предмет возможных повреждений. Цилиндры, поршни и другие части также могли быть поражены этим предметом.

Нефтяные месторождения

Единственное, что вы можете сказать о протекающем масле, - это то, что оно незаметно.Если где-то есть брешь, в конце концов вы найдете нефть там, где ее быть не должно.

Утечка масла - основная причина обнаружения этих отложений на ваших свечах. Масло, вероятно, исходит из неисправного уплотнения где-то в вашем двигателе. Изношенные направляющие клапана также могут быть виноваты.

Внешний вид, симптомы и проблемы, которые могут вызвать

При попадании масла на свечи зажигания электроды и носик изолятора будут загрязнены маслом. Он может быть намокшим или немного влажным, в зависимости от того, насколько серьезна утечка.Нефтяные отложения также могли затвердеть до бледно-коричневой корки.

Сопутствующие симптомы нефтяных отложений могут включать:

  • Перегрев.
  • Осечки.
  • Автомобиль потребляет больше масла, чем обычно.
  • Сильный запах горящего масла.
  • Сине-черный дым выхлопной.
  • Курение моторного отсека.
  • Лужи масла под автомобилем.

Утечки смазки могут нанести серьезный ущерб, если не устранять их в течение длительного времени. Необычно высокие рабочие температуры в целом создают стресс для вашего двигателя.

Автомобиль, из которого выходит синий дым выхлопных газов, также представляет опасность для окружающей среды. Вы можете получить штраф, если будете водить свой автомобиль в таком состоянии.

Рекомендации и действия, которые необходимо предпринять

Найдите место утечки и закройте его. После ремонта очистите все свечи с масляными отложениями. Если они пропитаны маслом, проще купить новые.

Убедитесь, что ваш двигатель не поврежден, если вы какое-то время ехали с симптомами.

Предварительное зажигание

Это можно охарактеризовать как чрезмерное сгорание. Топливо и воздух преждевременно сгорают до того, как свеча подаст искру.

Возможные причины могут включать:

  • Расширенный угол опережения зажигания.
  • Несбалансированная топливная смесь (слишком много воздуха или топлива).
  • Низкий уровень охлаждающей жидкости, масла или того и другого.
  • Острые края компонентов внутри камеры сгорания.
  • Перегрев свечи зажигания.

Внешний вид, симптомы и проблемы, которые могут вызвать

Поверхность электрода оплавится или оплавится.Он будет выглядеть деформированным, бугристым и неровным.

Следите за этими симптомами:

  • пропуски зажигания.
  • Проблемы с ускорением.
  • Неровная работа на холостом ходу.
  • Детонация, предупреждение о детонации.
  • Перегрев.
  • Загорается контрольная лампа двигателя.

Прерывание зажигания может быть вызвано детонацией. Не следует игнорировать явный стук мотора в сочетании с другими симптомами.

Помните, что продолжающаяся детонация и отказ двигателя идут рука об руку.Остальные пункты в списке ненамного лучше. Напряженный мотор означает низкую производительность и повышенную вероятность поломки.

Рекомендации и действия, которые необходимо предпринять

Учитывайте диапазон нагрева ваших вилок. Если он несовместим с вашим автомобилем, возможно, он слишком горячий. В любом случае расплавленные блоки не подлежат восстановлению и подлежат замене.

Если это не так, просмотрите список возможных причин выше. Начните с самого простого (например, с проверки уровней масла и охлаждающей жидкости) и постепенно повышайте его.

Вам нужно действовать быстро, особенно если вы слышите стук. Не позволяйте детонации разрушить ваш мотор.

Слишком жарко

Слишком горячие свечи обычно возникают по следующим причинам:

  • Несовместимый диапазон обогрева для вашего автомобиля.
  • Расширенный угол опережения зажигания.
  • Обедненная топливная смесь.
  • Низкий уровень масла.
  • Засорение в системе охлаждающей жидкости.

Внешний вид, симптомы и проблемы, которые могут вызвать

Имеются товарные знаки теплового повреждения.Изолятор покроется пузырями и станет белым, а электрод начнет разрушаться. Нормальных отложений не будет, сгорают, как только они образуются.

Симптомы могут быть:

  • Двигатель пропускает зажигание.
  • Перегрев.
  • Сигнальная лампа давления масла включена.
  • Неровная работа на холостом ходу.
  • Двигатель с затрудненным запуском.
  • Предварительное зажигание.
  • Пониженная экономия топлива.

Перегретая свеча зажигания не будет иметь очень долгого срока службы.Однако это наименее опасный аспект данной проблемы.

Как мы уже говорили в предыдущем разделе, перегретые свечи могут вызвать преждевременное зажигание. Любое ненормальное сгорание вредно для вашего двигателя в долгосрочной перспективе.

Другие причины и симптомы могут привести к повреждению двигателя. Отсутствие смазки, забитая система охлаждающей жидкости или неправильная топливная смесь - не второстепенные проблемы.

Рекомендации и действия, которые необходимо предпринять

Найдите источник перегрева свечей.Сначала проверьте, совместим ли тепловой диапазон купленных вами моделей. Это лучший сценарий.

Если нет, рассмотрите остальные потенциальные проблемы одну за другой. Ваш мотор тоже необходимо проверить на предмет возможных повреждений.

По окончании ремонта замените сгоревшие агрегаты на новые. Их не спасти.

Изношенный электрод

Изношенный электрод обычно вызван нормальным износом. Он будет постепенно разрушаться в течение срока службы вилки.

Внешний вид, симптомы и проблемы, которые могут вызвать

Электрод будет выглядеть грубым и изношенным. Он не будет такого же размера и формы, как когда был совершенно новым.

Симптомы включают частые пропуски зажигания. Если свеча зажигания устарела выше определенного предела, возможно, она вообще не способна давать искру.

Рекомендации и действия, которые необходимо предпринять

Замените старую вилку на новую. В будущем следите за тем, сколько миль вы пробежали со свечами зажигания, чтобы знать, когда они уже достигли своего пика.

Последние мысли

Диагностика свечей зажигания может многое рассказать нам о том, что происходит внутри наших автомобилей. Если ваш двигатель ведет себя необычно, вы можете взглянуть на него.

Вы могли бы получить более четкое представление о том, что могло вызвать проблему. Это позволит вам отремонтировать все, что есть, до того, как станет хуже и не приведет к более серьезным повреждениям.

У вас есть какие-либо вопросы или истории диагностики, которыми вы можете поделиться? Пожалуйста, оставьте нам комментарий ниже.

Как проверить свечи зажигания

Стив Темпл, www.automedia.com

Раньше одним из самых простых способов обслуживания автомобиля была проверка и замена свечей зажигания. Это было до того, как моторные отсеки стали окутывать выхлопными трубами и компьютеризированными датчиками. Если вам посчастливилось иметь автомобиль, в котором относительно легко добраться до свечей зажигания, воспользуйтесь этим. Это потому, что они дают точные указания на то, что происходит в камере сгорания, и на внутреннее состояние вашего двигателя.

Прежде чем вы начнете выкручивать свечи зажигания в поисках подозрительных симптомов, несколько слов предостережения: во-первых, обязательно проверьте все свечи.При приготовлении пива всего в одном цилиндре может возникнуть серьезная проблема, которую вы не хотели бы упускать из виду. Во-вторых, если ваши вилки указывают на проблему, связанную с ее диапазоном нагрева, или вилка просто изношена, вы можете решить эти проблемы с помощью нового правильного набора вилок. Однако если диагноз более серьезен, и ваши свечи покрыты масляной фольгой из-за изношенного поршневого кольца, новые свечи не заставят изношенное кольцо исчезнуть. Доставьте автомобиль своему механику для капитального ремонта, а затем замените свечи.

Ниже приводится полный список условий, которые могут оказаться полезными при проверке свечей зажигания:

Обычный

Когда двигатель работает должным образом, свечи с нормальными показаниями будут выглядеть примерно так же, как когда они были новыми и впервые ввинчивались в блок двигателя.

Обычное, но с красным покрытием

Красный налет является результатом добавок в неэтилированный бензин более низкого качества и будет виден на керамической изоляции свечи. Красный налет не свидетельствует о проблемах с двигателем.

Загрязнение топлива

Загрязненные топливом свечи могут иметь блестящее покрытие на наконечнике и боковом электроде, что может указывать на слишком богатую топливную смесь, проблемы с зажиганием или слишком низкий диапазон нагрева свечи. Во-первых, убедитесь, что диапазон нагрева ваших свечей зажигания совместим с вашим двигателем (особенно, если вы внесли изменения в рабочие характеристики).Эта информация доступна в руководстве по эксплуатации вашего автомобиля. Чтобы решить проблему слишком богатой топливной смеси, отрегулируйте впрыск топлива (или карбюратор), чтобы скорректировать воздушно-топливную смесь.

Урон от детонации

Это состояние свечи указывает на то, что ваш двигатель выключен, и вам, вероятно, нужна настройка. Другая возможность заключается в том, что бензин, который вы используете, не имеет достаточно высокого октанового числа. Опять же, сверьтесь с руководством пользователя, чтобы проверить рекомендации производителя по октановому числу.

Заглушка изношена

Это простое решение - заменить заглушку. Большинство производителей вилок указывают рекомендуемый срок службы на упаковке.

Углеродистое загрязнение

Если кончик свечи и боковой электрод почернели, они работали с слишком большим количеством топлива (или, возможно, слишком холодным из-за заклинившего открытого термостата). Другие источники проблемы могут включать плохую проводку или протекающие форсунки; в некоторых случаях транспортное средство двигалось на слишком низкой скорости в течение продолжительных периодов времени.Процесс горения не должен иметь своего естественного эффекта выгорания или очистки.

Предварительное зажигание

Свеча покажет, что боковой электрод сгорел из-за слишком высокой температуры. Свеча зажигается слишком рано, в топливовоздушной смеси недостаточно топлива или в камере сгорания недостаточно топлива для звукового сгорания. Проверьте впрыск топлива и время. Действуйте быстро, потому что вилка в этом состоянии почти не развалится.

Загрязнение масляной золы

Моторное масло попадает на пробки из-за изношенных поршневых колец или направляющих / уплотнений клапана. Иди к своему механику прямо сейчас.

Механические повреждения

Механически поврежденная свеча будет выглядеть так, как если бы она была забита до смерти поршнем, что свидетельствует о том, что она слишком далеко зашла в камеру сгорания.

Две наиболее распространенные проблемы свечей зажигания - это горячее и холодное обрастания. В категорию «слишком горячих» входят преждевременные и детонационные повреждения.Причиной повреждения вилки такого типа могут быть некоторые улучшения производительности. Если в вашем автомобиле есть улучшенные характеристики, такие как катушка с высокой выходной мощностью, зажигание, выпуск или кулачки, они могут изменить рекомендуемый диапазон нагрева свечи зажигания, поэтому вам следует подумать об использовании свечи зажигания с диапазоном нагрева ниже, чем рекомендовано производителем.

Некоторые из симптомов, на которые указывают свечи зажигания, можно легко исправить, для других требуются руки и опыт квалифицированного механика. В любом случае, главное преимущество проверки свечей зажигания - это быстрый диагностический инструмент, который дает вам довольно хорошее представление о том, насколько хорошо работает ваш двигатель.

Диагностика и ремонт пропусков зажигания двигателя своими руками

Автор Джастин Форт, automedia.com
Сложность: Умеренный
Расчетное время: 180 минут

Пропуски зажигания в двигателе. Это ощущение, которое вы сразу узнаете, но так же быстро блокируете. Двигатель на мгновение спотыкается, а затем снова набирает обороты. Однако как только обороты стабилизируются, пропуски зажигания в двигателе появляются снова, и вы застреваете с ощущением провала, которое сопровождает все автомобильные проблемы, выходящие за рамки вашей мудрости: «Что-то не так.”

Чувство опускания часто сопровождается либо «Это будет дорого», либо «Почему я / сейчас / здесь?» Все ожидаемо, но разумно? Вместо этого мы рекомендуем: «Как я могу это исправить?»

Пропуски зажигания в двигателе могут быть вызваны целым списком неисправностей, но есть несколько подозрений, которые возникают чаще, чем другие. Основные злодеи просты - искра или топливо - обычно проявляются в свечах зажигания, проводах свечей, катушках или системе подачи топлива. Существуют и другие, более серьезные причины: проблемы с компьютером или проводкой, поломка вращающейся массы (поршней, шатунов, подшипников кривошипа), клапаны и головки могут выйти из строя или деформироваться, проблемы с охлаждением могут привести к перегреву, и любое количество прокладок могло вытолкнуть.Большинство из них случаются редко, и, что немаловажно, большинство пугающих вещей, вероятно, было вызвано вашей неспособностью решить более простые проблемы с зажиганием или впрыском.

Пропуски зажигания в двигателе: соберите обычных подозреваемых
Подумайте об обстоятельствах: грузовик Toyota 14-летнего возраста, 175 000 миль из 75 процентов использования автострады, много времени, проведенного вне дороги за последние 25 000. Это означает, что многие механические устройства используются усиленно и демонстрируют свой возраст. Да, это наша вина: детали, которые изнашивались по графику, скорее всего, изнашиваются раньше, чем хотелось бы позже.Это ожидаемая волна технического обслуживания, которая приходит с новыми владельцами подержанных автомобилей. Не ленитесь - просто будьте на шаг впереди всех.

Хотя наш промах был непоследовательным, были некоторые примечательные детали (всегда отслеживайте детали для диагностики двигателя). Промах наступил, когда грузовик ехал на постоянной скорости (как при езде по автостраде). Этого не происходило, когда грузовик был холодным, но появлялся, когда он прогревался. Этот пропуск зажигания в двигателе происходил не только под нагрузкой: он мог проявляться как на холостом ходу, так и при разгоне.Конечно, пропуск зажигания при разгоне означал, что Toyota V6 стала еще медленнее.

Разумный метод состоит в том, чтобы собрать доступные сведения о пропуске зажигания в двигателе, сосредоточиться на действиях, необходимых для устранения подозреваемых, и позволить процессу указать вам его причину. Назовите это научным методом, но с некоторыми разумными шагами. Что касается знаний, если ваш автомобиль или грузовик управляется компьютером, лучше всего начать с подключения. Считыватель кода, доступный в магазинах запчастей, позволит вам подключиться к блоку управления двигателем (ЭБУ) и получить диалоговое окно. о том, что случилось, что не так и где это происходит.ЭБУ не всегда может сказать вам, какая конкретная деталь сломана, но в случае с нашим грузовиком он сохранил данные, указывающие на пропуск зажигания двигателя в цилиндре №4. Хорошо, шесть цилиндров потенциальных проблем только что сузились до одного.

Если бы мы не контролировались компьютером, изучение свечей зажигания помогло бы сосредоточиться на возможных источниках пропусков зажигания. Прочитать пробки несложно: при небольшом внимании и хорошем руководстве, например, тех, которые доступны в руководствах Чилтона и Хейна, свечи четко укажут, где проблемы, расстроены ли цилиндры, постные или толстые. .

Однако, прежде чем начать, обязательно соблюдайте все протоколы безопасности при техническом обслуживании автомобиля, используя защитные очки, перчатки и все остальное, что необходимо.

Диагностировать и исследовать: зажигание
Выберите свой план атаки - от дешевого к дорогому, от простого к сложному - и придерживайтесь его. Это дешево и легко начать с элементов розжига, поэтому мы перешли к свечам зажигания. Поскольку P0304 повторился, вилка №4 вышла первой. Он читал бедную смесь (серо-коричневый, неплохой, но имеет тенденцию к высокой температуре и нехватке топлива), что указывает на проблему с топливом, а не на проблему с искрой.

Ремонт и замена (R и R) топливных форсунок - это более масштабный проект, чем свечи, поэтому мы придерживались плана и хранили знания на тот случай, если ремонт системы зажигания не поможет исправить ситуацию. Другие свечи были заменены примерно на 20 000 миль раньше и выглядели почти идеально. Все были в хорошей форме, если не считать худощавого чтения на № 4. Мы очистили их и поменяли заглушку на Отверстие №4 на №2. Если бы проблема была в свече зажигания, пропуски зажигания переместились бы в №2. Это не так. P0304 вернулся.

Заглушка читается: пепельно-коричневый с оттенком зеленого - хорошая смесь на двигателе последней модели. Прикосновение серости от горячего, тяжелого бега вверх и вниз по Черной горе. Белые пятна, плохой газ?

Вилки хорошие, провода вилки нет? Прирожденную датировку для соединительных проводов легко найти на продукции Toyota - она ​​нанесена на провод. Те, что были на этом грузовике, были такими же старыми, как сам грузовик, и, вероятно, оригинальными, поэтому, даже несмотря на то, что они выглядели хорошо и выглядели хорошо - хотя и пыльно - на 175000 миль, было нетрудно оправдать новый набор.С новым комплектом проводов, P0304 сразу вернулся, так что это не было проблемой с проводом. С другой стороны, теперь у нас есть то, что выглядит неплохим резервным комплектом, и новый комплект на двигатель, который должен стоить не менее 100000 рублей (это Toyota, поэтому мы вам сообщим).

Есть несколько простых способов проверить провода вилки. Исследуйте их в темноте при работающем двигателе и следите за прыгающими искрами. Затем опрыскайте провода водой и посмотрите, не возникнет ли при этом искр (в такой же темной среде). Вы можете снять проволоку и аккуратно согнуть ее, чтобы проверить, не треснет ли резиновая оболочка.Все это указывает на неисправность проводов (и не волнуйтесь, вы ищете маленькие искры).

Тест на изгиб: даже при пробеге 175 000 миль провода вилки OEM изгибаются без трещин. Качественный OEM-продукт прямо здесь.

После снятия ответственности с искрометателей и искрогенераторов по коду P0304 мы перешли к искрогенераторам. На этой Toyota три блока катушек подключены к цилиндрам №1, №3 и №5, и каждый питает свечу там и на противоположной стороне двигателя, в №2, №4 и №6.Система называется отработанной искрой: катушка выстреливает две искры одновременно, а свеча зажигается дважды в цикле сгорания - один раз для зажигания цилиндра и еще раз для очистки остатков в такте выпуска. Другие автомобили могут использовать одиночную катушку для зажигания через распределитель или одну катушку на каждом цилиндре, но ваша работа такая же. Найдите проблему и решите ее.

Мы проверили вилку и провод, так что теперь по катушке. Используя мультиметр, вы можете проверить номинальное сопротивление как первичных, так и вторичных выводов на катушке отработанной искры, и все те, что на этом грузовике, хорошо протестированы (между 0.67 и 1,05 Ом на первичной обмотке, от 9300 до 16000 Ом на вторичной). Проконсультируйтесь с вашим руководством по ремонту или заводским руководством по обслуживанию (FSM), чтобы узнать все параметры испытаний. При отсутствии признаков неисправности катушки возврат к методологии обмена (разумный метод) заставил нас переключить катушки №1 и №3, но промах на №4 остался.

Одна из трех катушек отработанной искры на Toyota V6. Обычно они не выходят из строя до 200 000 с лишним миль, так что ожидайте найти их грязными и нетронутыми.

Если у вас его нет, убедитесь сами, почему мультиметр называют «Ten Buck-O-Meter».”

Поскольку P0304 продолжается, несмотря на проверки вилок, проводов и катушек, мы сделали простые исправления. Перейдем к следующему подозреваемому, на что указывают свечи (обедненное чтение на № 4), поведение пропусков зажигания (прерывистые, связанные с нагревом и возникающие при постоянных оборотах) и устранение других подозреваемых: топливо. Хотя проблема с форсункой была предложена ранее, лучше всего было исключить детали зажигания, прежде чем переходить к набору форсунок, для доступа к которым требовались некоторые настоящие гаечные ключи.

Форсунки топливные
Неважно, какой у вас двигатель, тянуть топливные форсунки - это непростая задача.Если не считать прямых четырех или шести с топливными форсунками, свисающими сбоку от головки (и даже тогда, вероятно, задушенными проводами, обшивкой и скобами), тянуть топливные форсунки не так-то быстро. Большое количество некоррозионного пенетранта поможет отсоединить шланги и прокладки, особенно известные сложные уплотнительные кольца форсунок (попробуйте Liquid Wrench ® ). Возьмите несколько запасных уплотнительных колец. Топливные рейки обычно удерживают форсунку на месте, поэтому будьте осторожны, когда пришло время снимать рейку, чтобы не повредить форсунки или уплотнительные кольца.Некоторые прокладки коллектора металлические, как в этой Toyota V6, и их можно использовать повторно, если вы будете осторожны (и они не были приготовлены). Ожидайте замены прокладок в большинстве случаев.

На этом снимке топливная форсунка расположена под направляющей, при этом направляющая аккуратно удерживает ее в отверстии для форсунки. Вы должны быть такими же нежными.

Сопротивление топливной форсунки также можно проверить с помощью мультиметра. На этом двигателе Toyota серые форсунки (часто обозначаемые цветом) должны испытывать сопротивление от 12 до 16 Ом.Стрелок Hole 4 показал 0,018 Ом: это явный признак того, что в этом курятнике была лиса. Неисправная топливная форсунка была такой же грязной и слизистой, как и другие форсунки, поэтому потребовался мультиметр, чтобы увидеть, что это такое. Говоря о грязи, бутылка очистителя топливных форсунок может спасти вас от этой работы, если форсунки просто забиты, а не механически поджариваются.

Мы решили принять «разумную» часть этого проекта и не менять местами две форсунки, чтобы проверить, исправен ли №4.Учитывая все пальцы, указывающие на четвертую топливную форсунку, время, затрачиваемое на правую и правую форсунки, было слишком большим. Замена двух форсунок, затем повторная сборка и замена коллектора, шлангов, кронштейнов и болтов только для того, чтобы увидеть, что, скорее всего, было плохой форсункой №4, смещающей пропуск зажигания на №2, было большой тратой времени. В любом случае, расплатой за неудачную игру с заменой №4 можно было бы поставить только «R и R», так что риск, на который стоит пойти.

Мы установили инжектор №4, работающий на обедненной смеси, с плохими характеристиками, с показателем P0304, с использованным инжектором, полученным на местной утилизационной площадке Toyota (которая проверяла сопротивление 14 Ом - принесите свое испытательное оборудование на свалку).Если эта авантюра окупится, это приведет нас в хорошую форму гораздо раньше, чем делать все дважды. Коллектор на этой Тойоте - двухкомпонентный блок типа раскладушки - был снят с обычной легкостью Тойоты, и мы собрали его менее чем за два часа, затянув для работы. В стандартном стиле Тойоты без драмы он загорелся, осечка исчезла. Теперь сделай это.

% PDF-1.4 % 190 0 объект > эндобдж xref 190 175 0000000016 00000 н. 0000004491 00000 н. 0000004650 00000 н. 0000005989 00000 п. 0000006065 00000 н. 0000006229 00000 п. 0000006343 00000 п. 0000006455 00000 н. 0000006552 00000 н. 0000006698 00000 н. 0000014001 00000 п. 0000020561 00000 п. 0000027167 00000 п. 0000033477 00000 п. 0000040019 00000 п. 0000046854 00000 п. 0000047224 00000 п. 0000047600 00000 п. 0000048168 00000 п. 0000048661 00000 п. 0000048733 00000 п. 0000049107 00000 п. 0000049586 00000 п. 0000049673 00000 п. 0000050136 00000 п. 0000050703 00000 п. 0000050787 00000 п. 0000051117 00000 п. 0000051500 00000 п. 0000057693 00000 п. 0000064071 00000 п. 0000064328 00000 н. 0000064411 00000 п. 0000064466 00000 п. 0000064545 00000 п. 0000064642 00000 н. 0000064791 00000 п. 0000067190 00000 п. 0000070679 00000 п. 0000072136 00000 п. 0000072229 00000 п. 0000072342 00000 п. 0000072486 00000 п. 0000072524 00000 п. 0000072602 00000 п. 0000072917 00000 п. 0000072972 00000 н. 0000073088 00000 п. 0000073166 00000 п. 0000073481 00000 п. 0000073536 00000 п. 0000073652 00000 п. 0000073730 00000 п. 0000074042 00000 п. 0000074097 00000 п. 0000074213 00000 п. 0000074291 00000 п. 0000074606 00000 п. 0000074661 00000 п. 0000074777 00000 п. 0000074855 00000 п. 0000075170 00000 п. 0000075225 00000 п. 0000075341 00000 п. 0000075419 00000 п. 0000075732 00000 п. 0000075787 00000 п. 0000075903 00000 п. 0000076901 00000 п. 0000077202 00000 п. 0000077546 00000 п. 0000121471 00000 н. 0000121510 00000 н. 0000121650 00000 н. 0000121791 00000 н. 0000121932 00000 н. 0000122073 00000 н. 0000122215 00000 н. 0000122357 00000 н. 0000122497 00000 н. 0000122638 00000 п. 0000122776 00000 н. 0000122912 00000 н. 0000123047 00000 н. 0000123184 00000 н. 0000123327 00000 н. 0000123469 00000 н. 0000123611 00000 н. 0000123754 00000 н. 0000124227 00000 н. 0000124376 00000 н. 0000124725 00000 н. 0000124822 00000 н. 0000124971 00000 н. 0000125114 00000 н. 0000125211 00000 н. 0000125360 00000 н. 0000125502 00000 н. 0000125599 00000 н. 0000125748 00000 н. 0000125889 00000 н. 0000125986 00000 н. 0000126135 00000 н. 0000126240 00000 н. 0000126349 00000 н. 0000126454 00000 н. 0000126563 00000 н. 0000126668 00000 н. 0000126853 00000 н. 0000127010 00000 н. 0000127145 00000 н. 0000127286 00000 н. 0000127407 00000 н. 0000127556 ​​00000 н. 0000127693 00000 н. 0000127790 00000 н. 0000127939 00000 н. 0000128076 00000 н. 0000128173 00000 н. 0000128322 00000 н. 0000128461 00000 н. 0000128604 00000 н. 0000128743 00000 н. 0000128884 00000 н. 0000129033 00000 н. 0000129384 00000 н. 0000129481 00000 н. 0000129630 00000 н. 0000129772 00000 н. 0000129869 00000 н. 0000130018 00000 н. 0000130159 00000 н. 0000130256 00000 н. 0000130405 00000 н. 0000130541 00000 н. 0000130638 00000 п. 0000130787 00000 н. 0000130865 00000 н. 0000131137 00000 н. 0000131215 00000 н. 0000131489 00000 н. 0000131567 00000 н. 0000131843 00000 н. 0000131921 00000 н. 0000132193 00000 н. 0000132271 00000 н. 0000132546 00000 н. 0000132624 00000 н. 0000132896 00000 н. 0000134924 00000 н. 0000136952 00000 н. 0000139471 00000 н. 0000184373 00000 п. 0000186401 00000 н. 0000188429 00000 н. 00001

00000 н. 0000242060 00000 н. 0000244088 00000 н. 0000246116 00000 н. 0000248543 00000 н. 0000300202 00000 н. 0000302230 00000 н. 0000304258 00000 п. 0000306471 00000 н. 0000358310 00000 н. 0000360390 00000 н. 0000362470 00000 н. 0000364876 00000 н. 0000418208 00000 н. 0000420236 00000 н. 0000422264 00000 н. 0000424715 00000 н. 0000478957 00000 н. 0000004313 00000 н. 0000003873 00000 н. трейлер ] / Назад 865735 / XRefStm 4313 >> startxref 0 %% EOF 364 0 объект > поток hb``g` (b`g` = Ȁ

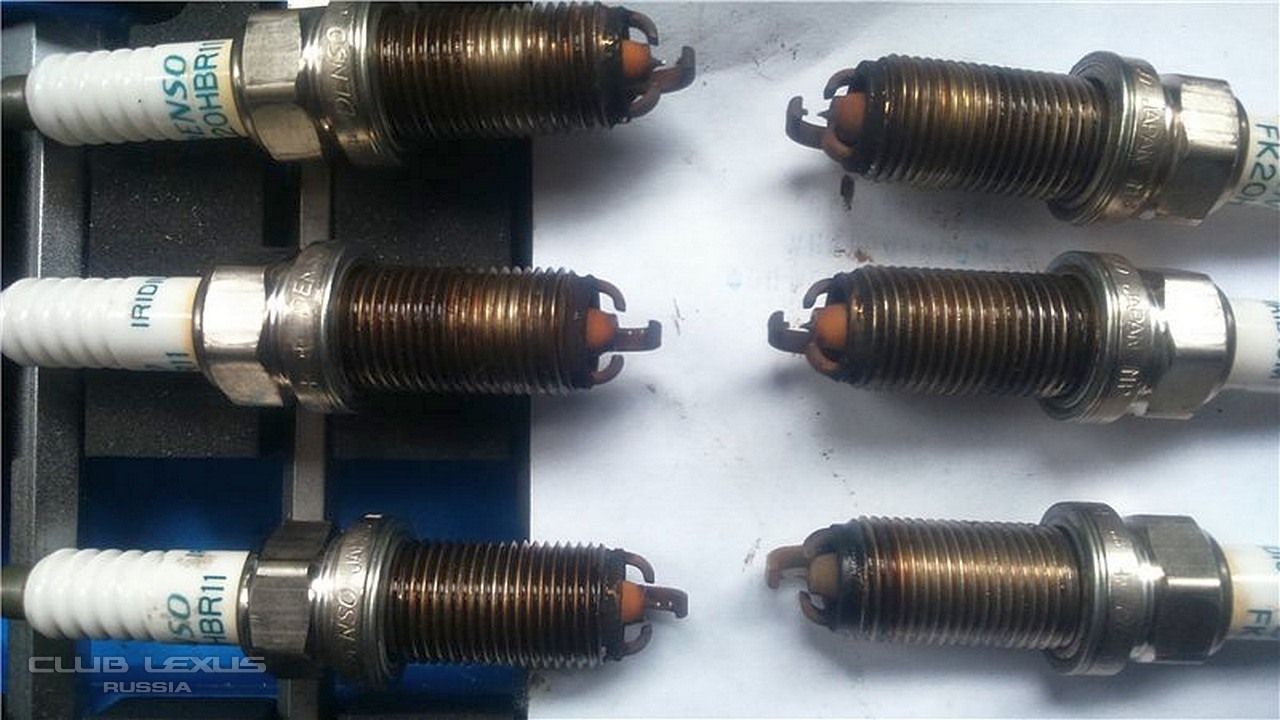

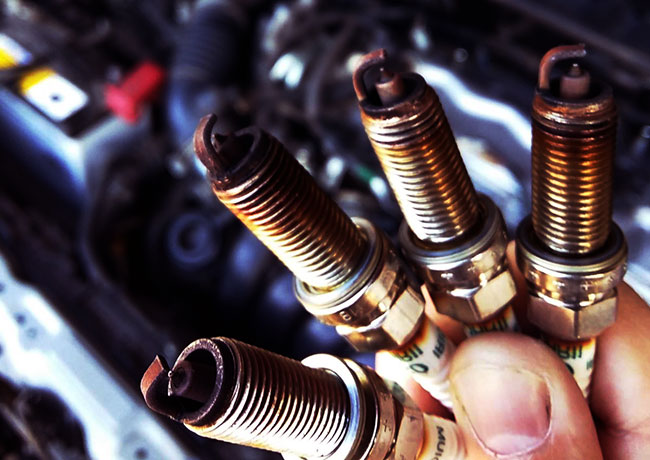

Как читать свечи зажигания

Свечи зажигания

могут предоставить ценную информацию о характеристиках вашего автомобиля и могут предсказать возможные проблемы.Научиться читать свечи зажигания можно быстро и легко, и это может вооружить вас навыками определения того, когда менять свечи зажигания для достижения оптимальной производительности.

Короче говоря, считывание показаний свечи зажигания включает оценку состояния и цвета наконечника свечи зажигания. Чаще всего светлый коричневый цвет вокруг кончика свечи зажигания указывает на исправный и хорошо работающий двигатель. Если кончик свечи имеет другой цвет или состояние, это указывает на проблему с двигателем, топливной системой или зажиганием.Следуйте инструкциям ниже, чтобы узнать, как читать свечи зажигания вашего автомобиля.

Часть 1 из 1. Проверка состояния свечей зажигания

Необходимые материалы

Шаг 1: Снимите свечи зажигания . Обратитесь к руководству по обслуживанию вашего автомобиля, чтобы определить расположение свечей зажигания, их количество, а также инструкции по их извлечению.

В зависимости от вашего автомобиля вам может потребоваться ключ с храповым механизмом и удлинитель для снятия свечей зажигания.Осмотрите свои свечи зажигания, сравнив их с диаграммой выше, чтобы ознакомиться с состоянием свечи и характеристиками двигателя.

  • Предупреждение : Если вы управляли автомобилем до проверки свечей зажигания, дайте двигателю полностью остыть. Свечи зажигания могут быть очень горячими, поэтому не забудьте оставить достаточно времени для охлаждения. Иногда свеча забивается в головку блока цилиндров, если двигатель во время снятия слишком горячий.

  • Подсказка : Снимите и прочитайте одну свечу зажигания, прежде чем переходить к следующей, так как слишком много выходов из двигателя одновременно может создать путаницу в дальнейшем.Если вы решите вставить старые свечи зажигания, их нужно будет вернуть на свои места.

Шаг 2: Проверить на сажу . Когда вы впервые начинаете осматривать свечу зажигания, проверьте, нет ли черной сажи на изоляторе или даже на центральном электроде.

Любое скопление сажи или нагара указывает на то, что двигатель работает на обогащенном топливе. Просто отрегулируйте карбюратор так, чтобы он полностью сгорел, или проблема будет диагностирована за вас. Тогда сажа или нагар больше не должны попадать на изолятор свечей зажигания.

Шаг 3. Проверьте белые отложения . Любые белые отложения (часто пепельные) на изоляторе или центральном электроде часто указывают на чрезмерный расход масла или топливных присадок.

Если вы заметили белые отложения на изоляторе свечей зажигания, проверьте уплотнения направляющих клапанов вашего автомобиля, поршневые масляные кольца и цилиндры на предмет проблем или обратитесь к квалифицированному механику для диагностики и устранения утечки.

Шаг 4. Проверьте наличие белых или коричневых пузырей .Любые пузыри белого или светло-коричневого цвета с пузырями могут указывать на проблему с топливом или использованием топливных присадок.

Попробуйте использовать другую заправочную станцию ​​и другое топливо, если вы склонны использовать одну и ту же заправочную станцию.

Если вы это сделаете, но волдыри по-прежнему заметны, проверьте отсутствие утечки вакуума или обратитесь к квалифицированному механику.

Шаг 5. Проверьте наличие черных пятен . Маленькие черные точки, похожие на перец, на носике свечи зажигания могут указывать на легкую детонацию.

Если это состояние тяжелое, на это также указывают трещины или сколы в изоляторе свечи. Кроме того, это проблема, которая может повредить ваши впускные клапаны, цилиндры, кольца и поршни.

Дважды проверьте, что вы используете свечи зажигания того типа с правильным диапазоном нагрева, рекомендованным для вашего автомобиля, и что ваше топливо имеет правильное октановое число, рекомендованное для вашего двигателя.

Если вы заметили, что свечи зажигания, которые вы используете, не соответствуют температурному диапазону вашего автомобиля, вам следует как можно скорее заменить свечи зажигания.

Шаг 6: Регулярно меняйте свечи зажигания . Чтобы определить, старая или новая вилка, осмотрите ее центральный электрод.

Центральный электрод будет изношен или закруглен, если свеча слишком старая, что может привести к пропускам зажигания и затруднениям при запуске двигателя.

Изношенные свечи зажигания также не позволяют автомобилю достичь оптимальной экономии топлива.

Если старые свечи не заменять на достаточно долгое время, можно повредить всю систему зажигания.Если вам неудобно заменять свечи самостоятельно или вы не уверены, какие свечи использовать, проконсультируйтесь с квалифицированным механиком, чтобы определить наилучший способ действий. Если вам нужна замена свечей зажигания, технический специалист YourMechanic может прийти к вам домой или в офис, чтобы выполнить эту услугу за вас.

Для получения дополнительной информации о свечах зажигания вы также можете прочитать наши статьи «Как купить свечи зажигания хорошего качества», «Как долго служат свечи зажигания», «Существуют ли разные типы свечей зажигания» и «Симптомы плохой или неисправной зажигания. Вилки.”

Анализ свечей зажигания

НОРМАЛЬНОЕ НЕФТЬ УГЛЕРОДНЫЙ ЗАПЯТНЫЙ
Нормальное состояние показано ниже. Эта свеча работала при правильной температуре в «здоровом» двигателе. Работа в таких желательных условиях приводит к образованию отложений светло-коричневого или серого цвета с большинством марок товарного бензина.
Если использовался сжиженный нефтяной газ или природный газ, цвет будет почти коричневым.
Короткое замыкание свечи зажигания из-за чрезмерного попадания масла в камеру сгорания, как показано ниже. Часто это вызвано сильным износом поршневых колец или стенок цилиндров. Масло также может попасть в камеру из-за чрезмерного зазора в направляющих штока клапана или из-за сильного износа уплотнений штока клапана. Если клапан PCV забит или не работает, это может вызвать повышение давления в картере. Это условие может заставить масло и пары масла пройти через кольца и направляющие клапана в камеру сгорания. Обычно мягкие, покрытые сажей нагар, как показано ниже, имеют сухой черный вид. Если загрязнены только одна или две свечи в комплекте, рекомендуется проверить, нет ли заедания клапанов, трещин на крышке распределителя или плохих проводов вторичного зажигания. Загрязнение всего комплекта может быть результатом неправильного диапазона нагрева свечи зажигания или чрезмерно богатой топливно-воздушной смеси, вызванной засорением фильтрующего элемента воздушного фильтра, заеданием клапана стояка тепла или неисправной дроссельной заслонкой. Неисправные топливные форсунки также могут привести к этому состоянию.

Другие причины включают слабое напряжение в системе зажигания или неработающую систему предварительного нагрева (воздух на впуске карбюратора) или плохую компрессию в цилиндре.


РАБОТА ИЗОЛЯТОР ОСТЕКЛЕНИЕ МЕХАНИЧЕСКИЕ ПОВРЕЖДЕНИЯ
Показанная ниже свеча зажигания отслужила свой срок службы, и ее следует заменить.Напряжение, необходимое для зажигания свечи, увеличилось примерно вдвое и будет расти по мере того, как двигатель работает.

Даже более высокие требования к напряжению (до 100%) выше нормы могут возникнуть при быстром ускорении двигателя. Низкая производительность двигателя и снижение расхода топлива - это признаки изношенных свечей зажигания.

Это состояние может вызвать пропуски зажигания при высоких оборотах двигателя. Блестящие отложения обычно предполагают внезапное повышение температуры во время резкого ускорения.В результате у обычных металлических отложений нет возможности отслоиться от свечи, они плавятся и образуют проводящее покрытие, которое вызывает пропуски зажигания. Желтые или коричневые отложения, как показано ниже, обычно указывают на использование этилированного топлива. Механическое повреждение запального конца, как показано ниже, вызвано попаданием постороннего предмета в камеру сгорания. Поскольку мелкие предметы могут перемещаться из одного цилиндра в другой (из-за перекрытия клапанов), всегда следует проверять другие цилиндры, чтобы предотвратить повторное повреждение.

При работе с двигателем рекомендуется держать горловину карбюратора (или отверстия в корпусе дроссельной заслонки на двигателях с центральным впрыском топлива) закрытыми. Эта мера предосторожности также распространяется на отверстия для свечей зажигания.


ПЕРЕГРЕВАЕТСЯ ЗАПРЕЩЕННЫЙ ЗАКРЫТЫЙ ЯСЕНЬ ОБРАЩЕННАЯ
Ниже показан пример перегрева.Обратите внимание на мертвенно-белый или серый изолятор на носу, который выглядит «покрытым волдырями». Скорость износа межэлектродного зазора будет значительно выше ожидаемой. Это часто происходит из-за превышения угла опережения зажигания, низкой эффективности системы охлаждения двигателя (накипь, остановки, низкий уровень), очень бедной смеси A / F, утечки во впускном коллекторе или использования свечи зажигания, слишком горячей для применения. Брызги загрязнения, как показано ниже, иногда могут возникать после длительной настройки. Здесь отложения, накопленные после длительных периодов пропусков зажигания или работы на малой мощности, могут внезапно исчезнуть, когда нормальная температура сгорания восстанавливается после установки набора новых свечей.Во время движения на высокой скорости эти материалы, отрывающиеся от поршня, отбрасываются на горячие поверхности изолятора. Как показано ниже, образование отложений при сгорании происходит в основном из-за сжигания масла и / или добавок к топливу при нормальном сгорании.

Обычно они не проводят ток. Однако, когда более тяжелые отложения могут накапливаться в течение длительного периода пробега, они могут «замаскировать» искру, что приведет к пропуску зажигания в свече.


РАЗЪЕМ МОСТОВ ПРЕДНАЗНАЧЕНИЕ ДЕТОНАЦИЯ
Пример перекрытия зазора показан ниже.В автомобильных двигателях встречается редко. Перекрытие зазоров вызвано условиями, аналогичными тем, при которых образуется разбрызгивание. Отложения продуктов сгорания могут застрять между электродами, вызывая короткое замыкание и пропуски зажигания. Пушистые материалы, которые скапливаются на боковом электроде, могут расплавиться, чтобы закрыть зазор, когда двигатель внезапно подвергнется большой нагрузке. Как показано ниже, это условие вызывает плавление центрального электрода, а несколько позже заземляющего электрода и изолятора.Обычно основными причинами преждевременного зажигания являются одно или несколько условий работы двигателя. Это может происходить из-за раскаленных отложений в камере сгорания, горячих точек в камере сгорания из-за плохого контроля нагрева двигателя, перекрестного зажигания (электрическая индукция между проводами свечи зажигания) или слишком высокий диапазон нагрева свечи для двигателя или его рабочих условий. . Как показано ниже, при этой форме ненормального горения сломался изолирующий наконечник свечи зажигания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
