Где находится датчик давления масла на автомобилях (ВАЗ, Лада, Дэу, Шевроле, Газель и других)

Многих автовладельцев интересует, где находится датчик давления масла в двигателе их автомобиля. Вопрос этот актуален в контексте того, что в аварийных ситуациях водителю необходимо проверить этот узел. Как правило, это случается, когда на приборной панели горит лампочка масла, сигнализирующая о том, что в масляной системе низкое давление и/или низкий уровень масла в картере двигателя. Это может произойти по разным причинам, одной из которых является неисправность датчика давления масла.

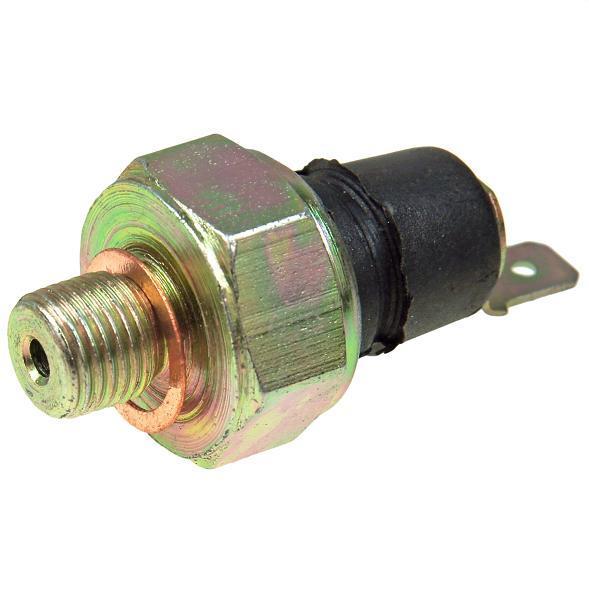

Работа датчика давления масла

На автомобилях устанавливают два типа датчиков — так называемые старые и новые. Соответственно, старые смонтированы на уже устаревающих моделях машин, например, на ВАЗ «классике», УАЗах и прочих отечественных машинах прошлых лет. Новые же устанавливают в том числе на новые ВАЗы, а также другие машины, как отечественного, так и импортного производства.

Для чего нужен датчик давления масла

Принцип, зачем нужен датчик давления масла, достаточно прост. Задача любого такого датчика заключается в контроле значения давления масла в масляной системе автомобиля, и фиксации выхода его за границы допустимых пределов, о чем он передает сигналы либо напрямую на контрольную лампу (старые датчики), либо на электронный блок управления двигателем (ЭБУ). А уже он доносит соответствующую информацию водителю предусмотренным для этого способом (или с помощью той же контрольной лампы на панели проборов или с помощью многофункционального монитора, установленного на современных «навороченных» иномарках).

Как проверить датчик давления масла

Чтобы своими руками проверить исправность работы датчика давления масла вам понадобится мультиметр или контрольная лампочка. Основной способ его проверки замер сопротивления, но можно удостоверится в его работоспособности манометром
Подробнее

И те и другие датчики встроены в масляную систему, и чувствительный элемент является обязательной их частью. В качестве этого чувствительного элемента используется мембрана, которая изгибается под действием масляного давления. В старых датчиках этот механический изгиб фиксируется с помощью реостата (резистора с изменяемым сопротивлением), и на манометр выводится абсолютное значение напряжения (потенциометр), в соответствии с которым перемещается стрелка по прибору, проградуированному в единицах абсолютного давления. Таким образом, водитель может визуально контролировать значение давления в масляной системе автомобиля.

Пример расположения ДДМ

Место установки «новых» датчиков давления масла аналогично. Они также встроены в общую масляную систему, и находятся где-то в районе масляного фильтра, в корпусе блока цилиндров, или в головке блока цилиндров (ГБЦ). Их чувствительный элемент (мембрана) также встроена в магистраль и искривляется под действием давления, имеющегося в ней. Однако механизм преобразования сигнала у них отличается. Так, при отсутствии давления мембрана стоит прямо, и расположенный на ней шток не поднимается и не размыкает электрическую цепь контрольной лампы на приборной панели (обычно идет через ЭБУ). Таким образом, при отсутствии или низком давлении лампа находится во включенном состоянии. Когда же в магистрали имеется давление, то мембрана искривляется, ее шток идет вверх и механически размыкает упомянутую цепь. Таким образом, контрольная лампа тухнет. Соответственно, при падении давления до его критического значения цепь вновь замыкается и лампа светится.

Где стоит датчик давления масла

Теперь автолюбителям наверняка будет проще ответить на вопрос о том, где датчик давления масла может быть расположен на конкретном двигателе. Но, все же, это напрямую зависит от конструкции силового агрегата. Например, на отечественных «Ладах» датчик размещается на блоке распределительного вала, а у «Мерседесов» он находится в картере, в районе масляного фильтра/насоса.

Далее приведена таблица, куда собрана информация о том, где расположен датчик давления масла на популярных автомобилях, повсеместно использующихся на постсоветском пространстве.

Название марки/модели автомобиля	Где находится датчик давления масла	Откуда к ней самый удобный доступ
ВАЗ 2108/09/099, а также 8-клапанные двигатели на ВАЗ 2110/11	Возле щитка ремня, в гнезде главного блока цилиндров, позади, в правой части двигателя. Обратите внимание, что от датчика давления отходит один сигнальный провод.	Сверху.
16-клапанный двигатель на ВАЗ 2110/11	На блоке распределительного вала, в левой части позади двигателя. Отличительной особенностью является то, что он него отходит один провод, а рядом непосредственно с датчиком лежат два пучка проводов в изоляционной термической ленте черного (чаще всего) цвета.	Сверху.
ВАЗ 2112, 16-клапанный двигатель	Датчик давления масла находится в левой стороне двигателя, на его торце (торце корпуса), в непосредственной близости от распределительного вала.	Сверху.
ВАЗ 2114	Датчик установлен на головке блока цилиндров, чуть ниже клапанной крышки, и ближе к ремню ГРМ. Мембрана датчика расположена к магистрали масляного канала ГБЦ.	Сверху. Демонтируется ключом на 21. Для демонтажа необходимо снять защитный резиновый колпачок и отсоединить клемму электрического соединения с сигнальной лампой.
Ваз Ока	На Оке датчик также располагается на фланце крепления масляного фильтра.	Сверху, с демонтажем защиты.
«Лада Приора»	Находится под впускным коллектором, недалеко от масляного фильтра непосредственно на головке блоке цилиндров.	Сверху. Однако предварительно нужно демонтировать пластиковую защиту корпуса двигателя.
«Лада Калина»	В гнезде главного блока цилиндров, возле защитного щитка ремня, сзади, правее непосредственно двигателя. От датчика давления аналогично отходит один сигнальный провод.	Сверху. Для доступа предварительно нужно демонтировать защитную пластиковую крышку блока цилиндров.
«Лада Гранта», двигатель 8-клапанный	Под пластиковой декоративной накладкой двигателя с правой стороны можно увидеть искомый датчик давления масла, вкрученный в головку блока цилиндров.	Сверху, после демонтажа пластиковой защиты с двигателя. Демонтируется ключом на 22.
ГАЗ «Газель» (двигатель ЗМЗ-405)	Датчик находится справа сверху, непосредственно на главном блоке цилиндров. От датчика отходит один сигнальный провод.	Сверху.
Audi, большинство легковых моделей	Если датчик один, то он находится в непосредственной близости к масляному фильтру. Если же датчиков два — то второй обычно расположен на главном блоке цилиндров двигателя. От него всегда отходит один сигнальный провод.	Зависит от модели.
Audi 100 C4	На Ауди С4 с 4-цилиндровыми двигателями датчики расположены на кронштейне масляного фильтра слева от двигателя. На 5-цилиндровых моторах датчик вмонтирован в левую сторону блока цилиндров. На двигателях V6 датчик располагается сзади левой части блока цилиндров (на дорестайлинговых версиях), а также спереди левой части блока.	Сверху в моторном отсеке.
Chevrolet Lanos	В нижней части двигателя, на масляном насосе. Его можно найти по пучку проводов, который отходит от него и находится в термической изоляции (могут быть разные цвета).	Снизу, поэтому лучше заехать на машине на смотровую яму или поднять ее на подъемнике в автосервисе.
«Шевроле Лачетти»	Находится с правой стороны по ходу движения снизу двигателя.	Снизу. Для того, чтобы добраться до датчика, необходимо демонтировать правое переднее колесо или загнать машину на подъемник. Кроме этого, предварительно нужно выкрутить до упора вправо рулевое колесо. Это облегчит доступ. Демонтируется с помощью ключа на 24.
«Дэу Нексия»	Расположен в гнезде маслопровода, который проходит в правой части моторного отсека, с нижней его стороны, то есть, под мотором.	Снизу. Для этого нужно поднять правое переднее колесо машины на домкрате с тем, чтобы демонтировать его. Аналогичную процедуру можно выполнить на подъемнике. Для лучшего доступа желательно выкрутить рулевое колесо до упора вправо. Также можно демонтировать защиту картера двигателя.
«Фольксваген Пассат Б5»	У всех версий (выпусков) этой машины имеется два датчика давления масла. Первый — расположен на кронштейне в магистрали до масляного фильтра. А второй — соответственно, на выходе после масляного фильтра.	Сверху, возле масляного фильтра.
Ford Transit	У этой машины расположение не очень удобное для обслуживания, в частности, датчик находится под передним бампером возле самого масляного радиатора, посередине на двигателе автомобиля.	Снизу, лучше загнать машину на смотровую яму/эстакаду, или поднять на подъемнике в автосервисе.
Mercedes-Benz	На большинстве легковых моделей этой знаменитой марки датчики давления масла находятся непосредственно на картере, чуть правее от центра автомобиля.	Снизу. Соответственно, лучше загнать машину на яму/эстакаду или на подъемник в автосервисе.
Митцубиси Лансер	Непосредственно рядом с масляным фильтром, в частности, позади и немного правее двигателя, при этом он вкручен в корпус мотора. Можно найти по отходящему от него единственному сигнальному проводу.	Снизу. Лучше загнать машину на яму/эстакаду или на подъемник в автосервисе.
Nissan X-Trail	В нижней части блока цилиндров, в непосредственной близости с насосом гидроусилителя рулевой системы.	Для того, чтобы добраться до датчика, необходимо демонтировать правое переднее колесо, а также пластиковый щиток защиты ремней.
Opel Astra	Со стороны генератора, на уровне картера с правой стороны. Как и у других моделей, от него отходит единственный сигнальный провод.	Для того, чтобы добраться до датчика, необходимо демонтировать правое переднее колесо.
Volkswagen Golf, Jetta	У этих машин имеются два датчика давления масла. Первый — слева в торце головки блока цилиндров. Второй аварийный датчик (недостаточного давления) расположен непосредственно на масляном фильтре в правой части двигателя автомобиля.	К первому удобнее добираться сверху, а ко второму — снизу, соответственно, машину нужно загнать на смотровую яму или поднять на подъемнике в автосервисе.
Skoda Octavia	На Шкоде Октавия 2 датчика масла, они работают при разных давлениях — 0,3 и 1,8 бар. Первый установлен на головке блоке цилиндров, справа. Второй — смонтирован с масляным фильтром на кронштейне.	Сверху, в моторном отсеке.

В любом случае, точную техническую информацию со схемами и описанием вы найдете в мануале вашего автомобиля. Если у вас нет мануала — попробуйте зайти на специализированные сайты, где продается соответствующая литература. Обратите внимание, что на некоторых иномарках имеется не один, а два датчика давления масла. Сделано это для того, чтобы контролировать не только нижний, но и высший порог давления. В таких случаях обычно один из них устанавливают в магистрали перед масляным насосом, а второй — за ним.

Естественно, что этот список далеко не полный. Поэтому, если вы сталкивались с поиском датчика давления масла на своем автомобиле, название которого не вошло в таблицу, — будем рады видеть ваши комментарии под данным материалом. Тем самым вы поможете другим автовладельцам в поиске этого важного узла при ремонте их машины.

Спрашивайте в комментариях. Ответим обязательно!

Почему загорается датчик давления масла, причины, решение

Индикатор давления смазки все время мигает? Этот аспект требует серьезного подхода, но многие автовладельцы не придают значения подобной ситуации, и зря. Ведь двигатель не может быть вечным – все рано или поздно выходит из работоспособного состояния.

Уровень дефекта в системе определяется надежностью узлов мотора. Значимыми показателями являются различные датчики, индикаторы, лампочки контроля. Они и определят правильное функционирование системы.

Индикатор давления масла в позволяет наблюдать за оптимальным значением работоспособности двигателя. От каких факторов может загореться индикатор давления смазки в машине? Рассмотрим все по порядку.

Горит индикатор – сбой в системе

Практически каждый автовладелец сталкивался с ситуацией, когда загорается красная лампа давления смазывающего элемента на панели приборов. Но не все шофера знают, как поступить в подобном случае.

Ведь застать ситуация может в любой момент – как во время движения транспорта, так и при холостых оборотах. Однозначно, при возникновении этой проблемы автомобилю требуются ремонтные работы.

Причин возникновения сигнала индикатора существует множество. Водителю рекомендуется придерживаться определенного правила: нельзя продолжать движение транспорта, если индикатор загорелся.

Пренебрежение рекомендацией может привести к необратимым последствиям, а именно к капитальной поломке автомобиля. Оптимальное решение в ситуации – вызвать эвакуатор и отправиться в автосервис для диагностики системы контроля.

Моторное масло, кроме основной функции смазывания, выступает в роли охлаждающего реагента. Если уменьшается давление в силовом агрегате, то, следовательно, увеличивается температура сопрягаемых элементов.

Мотор начинает работать на износ, то есть в предельных условиях эксплуатации. Стоит отметить, что горячее масло теряет свои положительные свойства и утрачивает функцию создания специальной пленки на деталях и механизмах двигателя.

Основания для возникновения проблемы

Главная причина любой неисправности – это невнимательность человека, особенно свойственна начинающим водителям. Как правило, новички не придают значения упавшему давлению, о чем свидетельствует загоревшийся индикатор.

Остановка транспорта происходит лишь после явного стука в двигателе.

Основания, по которым в системе упало давление масла, может показать диагностика и ремонтные работы. Часто встречаемой причиной поломки считается недосмотр силового агрегата в результате ремонтных работ, а маслонасос, как правило, остается не проверенным при самостоятельном обследовании.

Квалифицированные рабочие обязательно проведут диагностику маслонасоса, ведь он считается центром (сердцем) мотора и остальной начинки автомобиля. Этот насос определяет долговечность эксплуатации машины.

По конструкции маслонасосный привод подразделяется на подвиды:

прямой, с монтажом на коленвале;
с применением буферного вала;
цепной механизм.

У прямого привода почти нет минусов. Он помещен прямо на зазоры коленвала. В результате система будет стоять, когда остановится коленвал.

Если в пространстве авто предусмотрен привод с применением буферного вала, то потребуется шлицевое соединение. Шлицевой шаг сравнительно мелок, что является также причиной износа.

При небольшом износе индикатор будет иногда моргать, при серьезных дефектах датчик ярко загорается. Исправить проблему можно, для этого требуется сменить вал масляного насоса или заменить весь привод, что на практике часто и делается.

Натяжение цепи в приводе цепного типа можно регулировать. Ослабленное натяжение свидетельствует о том, что цепь находится в изношенном состоянии. По этой причине на панели приборов загорается индикатор давления.

Когда снимается масляный насос, необходимо помнить о новой заливке масла, иначе автомобиль просто не заведется.

Если в маслозаборнике появилось отверстие, то в пространство насоса начнет попадать воздух, что не позволит системе набрать требуемое давление. Проблему подобного рода можно устранить посредством газовой сварки либо заменой деталей.

Основные причины потери давления масла

Устройство определения давления неправильно работает

Различают два вида датчиков: механический и электронный. Если на автомобиле установлена электронная разновидность датчика, то необходимо проверить соединительные провода, диагностировать контакты и качество соединения.

При механическом устройстве следует отвернуть трубку, по которой поступает масло на прибор. Необходимо проверить систему на засор, а также сам индикатор на работоспособность.

Как правило, начинающий водитель не сможет отыскать датчик в машине самостоятельно, особенно если транспорт зарубежного изготовления. Прибор может располагаться в разных местах. Поиски лучше начинать в районе масляного фильтра.

Потеря элемента в масляной линии

Когда смазка утекает в небольших количествах, то потери незаметны. В таком случае страшного ничего не произойдет, если она уходит в пространство мотора. Но если масляный компонент будет «выбираться» наружу, то можно растерять все масло.

Наиболее встречаемая причина протечки элемента считается испорченная прокладка в системе фильтрации либо образование пробоины в самом фильтре, а также коррозия, которая является агрессивным фактором воздействия на масляный фильтр.

Каждый автомобиль имеет свои особенности строения, поэтому правильная диагностика требует серьезных знаний о конкретной машине.

Закупорка

Основанием для снижения давления может быть закупорка масляных магистралей. На практике такое явление встречается редко, но оно все-таки есть. Засор масляных путей может образовываться в результате нагара.

Как правило, он появляется, если за машиной должным образом не ухаживали и не проводили профилактические работы. Запчасти, хранение которых производилось не по рекомендациям изготовителя, также способны вызвать закупоривание масляной магистрали.

Иногда засоряется сам фильтр. В таких случаях индикатор давления масляного элемента горит постоянно, не мигая. Зато давления в системе не будет, так как оно сбрасывается через клапан. Таким образом, движок не увидит смазки из-за забитого фильтра.

Засор его происходит и при использовании некачественного масляного продукта, который впоследствии образует копоть и грязь. С каждой новой порцией масла в системе, нагар постепенно вымывается из системы, оседая на фильтре.

Как проверить причины низкого и высокого давление масла в двигателе

Четыре наиболее распространенных причины низкого давления масла в автомобиле

Низкий уровень масла
Изношенное масло
Перегревание
Изношенные подшипники

Масло может стать источником жизненной силы вашего двигателя. Но без хорошего давления масла у вашего двигателя серьезные проблемы.

Хотя низкий уровень этой важнейшей для двигателя жидкости является наиболее распространенной причиной низкого давления масла, существуют другие предотвратимые условия, которые вызывают его, и владельцы автомобилей могут ими пренебречь. Например, с новыми увеличенными периодами замены масла в современных двигателях, владельцы автомобилей не только забывают проверять уровень масла между сменами, но и забывают менять масло, когда оно теряет свою эффективность.

И если вы ездите в основном в режиме «нонстоп», масло обычно нужно менять до рекомендованного интервала замены. Предложенные большинством производителей интервалы замены применяются к идеальным условиям вождения: движение на скоростях по шоссе не менее 20 минут каждый день. Но большинство транспортных средств ездят по городу, в короткие поездки с частыми остановками. Короткие поездки не позволяют моторному маслу достигать рабочей температуры и сокращают срок его службы.

Конечно, есть и другие вещи, которые могут вызвать не только низкое, но и высокое давление.

Что в этом руководстве

Это руководство объяснит:

какое давление должно быть или как его проверить

что значит низкое для вашего двигателя
как нормальное давление масла
и некоторые симптомы, вызванные низким давлением

В конце вы найдете некоторые процедуры устранения неполадок, которые могут помочь вам определить, работает ли ваша система смазки за пределами ее надлежащих параметров.

Каким должно быть мое давление масла

Нормальное давление может незначительно отличаться в зависимости от модели автомобиля.

Когда будет правильное, вы увидите стрелку на манометре примерно в середине шкалы и не увидите, как загорается сигнальная лампа низкого давления.

Когда ваш двигатель имеет рабочую температуру, типичное давление в системе может падать в диапазоне от 20 до 30 фунтов на квадратный дюйм на холостом ходу (от 140 до 200 кПа ) и от 45 до 70 фунтов на квадратный дюйм (от 310 до 482 кПа ) на скорости движения.

Точные технические характеристики см. В руководстве по ремонту автомобиля для вашей конкретной марки и модели. Если у вас нет руководства, вы можете получить недорогую, вторичную копию от Amazon или поискать в Google. Руководства Haynes(получите руководство для вашей точной модели и года выпуска) содержат пошаговые процедуры для многих задач по техническому обслуживанию, ремонту и устранению неполадок. Таким образом, руководство окупается после первого технического обслуживания.

Что же означает низкое давление масла

Для правильной смазки, охлаждения и очистки важных компонентов, таких как подшипники коленвала и распределительного вала, поршни и другие движущиеся детали, в системе смазки должен быть достаточный поток масла и давление. Вместе они позволяют смазывать компоненты под крышкой клапана в верхней части двигателя.

Для этого масляный насос должен проталкивать масло через узкие зазоры под подшипники. Именно эти узкие проходы создают давление в системе, потому что они ограничивают скорость потока смазывающего вещества. Чем быстрее работает двигатель, тем выше скорость потока масла и тем выше давление.

Однако слишком сильное давление может повредить компоненты двигателя. Предохранительный клапан рядом с масляным насосом открывается, когда давление достигает заданного значения, обычно между 45 и 75 фунт / кв.дюйм, позволяя дополнительному маслу стечь обратно в поддон.

Однако, когда система смазки не может поддерживать надлежащий поток масла или когда давление не должно падать, компоненты двигателя будут нуждаться в столь необходимом масле.

Использование масла с неправильной вязкостью для применения приведет к нарушению давления в системе.

Нет давления масла в двигателе причины

Один или несколько факторов могут способствовать снижению потока смазки или давления в системе, например:

Не хватает масла в системе.Это, пожалуй, самая распространенная причина низкого давления. С более широкими интервалами между сменами масла в современных автомобилях, владельцы автомобилей забывают проверять уровень масла между сменами.
Выдержанное масло, потерявшее вязкость. Это происходит, когда владельцы автомобилей забывают менять моторное масло через рекомендованные производителем интервалы или по мере необходимости.
Использование масла с гораздо меньшей вязкостью,чем рекомендованное производителем автомобилей.
Перегрев двигателя приведет к разжижению смазки, что не позволит создать необходимое давление. Это похоже на использование масла с гораздо меньшей вязкостью, чем рекомендуется.
Слишком большой зазор между подшипниками двигателя и шейками из-за износа. Это часто встречается в двигателях с большим пробегом.
Изношенный масляный насос более широкими зазорами между роторами может вызвать снижение скорости потока, хотя это не так часто бывает.
Изношенные поршневые кольца, стенки цилиндров, уплотнения штока клапана или направляющие позволят маслу проникнуть в камеру сгорания, что приведет к падению уровня смазки и давления. Обычно, когда это происходит, вы замечаете синий дым, выходящий из выхлопной трубы. Таким образом, топливо также может разбавлять моторное масло, вызывая падение давления.

Звуки грохота клапана могут быть признаком низкого давления смазывающего вещества в двигателе.

Симптомы низкого давления масла

Несколько признаков могут указывать на проблемы с давлением в масляной системе:

Стук или грохот из двигателя во время работы. Это, пожалуй, самый распространенный симптом.
Показатель давления масла ниже обычного на холостом ходу.
Плохой старт.
Потеря работоспособности двигателя.

Загорается лампочка давления масла на низких оборотах мой индикатор включается и выключается

Большинство современных моделей автомобилей оснащены реле давления масла, которое активирует сигнальную лампу на приборной панели при обнаружении опасно низкого давления смазывающего вещества

Чтобы загорелся свет, давление на холостом ходу должно быть ниже 5 или 10 фунтов на квадратный дюйм, в зависимости от модели автомобиля.

Если давление внезапно не упадет, вы можете сначала заметить стук или грохот звука, исходящего из двигателя. Это может случиться, например, когда недостаточно смазки попадает в клапанный механизм или подшипники двигателя.

Тем не менее, мигающая сигнальная лампа также может гореть при возникновении неисправности в реле давления масла или в его электрической цепи.

Следующая процедура может помочь вам при необходимости проверить работу светового индикатора или указателя давления масла.

Большинство отправляющих устройств или переключателей расположены рядом с масляным фильтром. Если вам нужна помощь в поиске устройства, обратитесь к руководству по ремонту вашего автомобиля.

Чтобы проверить работу сигнальной лампы или манометра масла:

Сначала проведите визуальный осмотр электрического провода, подключенного к блоку или переключателю давления масла. Проверьте на наличие повреждений.
Проверьте соединение. Это должно быть туго и чисто.
Затем отсоедините провод от управляющего устройства
- Если контрольная лампа остается включенной, цепь заземлена, и вам необходимо найти неисправность.
- Точно так же, если у вас есть манометр, при отсоединении передающего устройства, если показания манометра по-прежнему указывают на низкое давление, цепь заземлена или возникла механическая проблема с манометром.
После отсоединения провода заземлите сигнальную лампу или датчик, прикоснувшись проволокой к металлическому компоненту или неокрашенной поверхности двигателя.

Теперь либо индикатор должен загореться, либо датчик давления масла должен показывать минимальное давление

В противном случае что-то не так с индикатором или датчиком.

Некоторые блоки измерения давления можно проверить с помощью цифрового мультиметра, проверив их сопротивление. Обратитесь к руководству по ремонту вашего автомобиля.

Манометр для измерения давления масла в двигателе

ПРИМЕЧАНИЕ. На современных моделях автомобилей некоторые производители рекомендуют использовать специальный манометр для проверки правильности работы индикатора. Обычно это делается на автомобилях, где система давления масла контролируется компьютером автомобиля. Обратитесь к руководству по ремонту вашего автомобиля.

Независимо от того, показывают ли ваши тесты предупреждающий световой индикатор или датчик работает нормально, всё же рекомендуется проверить давление в системе. Перейдите к разделу «Как проверить давление масла» ниже для этой процедуры.

Низкое давление смазывающего вещества чаще появляется на холостых оборотах двигателя.

У меня низкое давление масла на холостом ходу

Если контрольная лампочка или датчик давления масла на холостом ходу показывают слишком низкое значение, это может означать, что пропало давление:

Низкий уровень смазки в двигателе
Моторное масло изношено
Перегрев приводит к разжижению
Масляный насос не работает должным образом

Добавление слишком большого количества смазывающего вещества нарушит давление в системе смазки.

Поэтому если у вас возник вопрос как поднять давление масла в двигателе, то проверьте вашу систему на исправность согласно этим перечисленным пунктам выше, а так же читайте дальше чтоб узнать ещё возможные причины падения масляного давления в моторе автомобиля.

В моей системе высокое давление масла

Хотя низкое давление масла является наиболее распространенной проблемой, когда что-то не так с системой смазки, может также возникнуть и высокое.

Высокое в системе проявляется, когда давление выходит за пределы верхнего предела параметров системы.

Оно может быть вызвано следующими условиями:

Клапан сброса давления закрыт. Этот клапан находится в масляном насосе двигателя или рядом с ним. Клапан ограничивает максимальное допустимое давление в системе и открывается при достижении максимально допустимого, обычно от 40 до 60 фунтов на квадратный дюйм, в зависимости от модели. В противном случае оно будет расти. Мусор, ил или густое масло могут засорить клапан.
Высоковязкое масло. Например, использование 20W-50 в современном легковом автомобиле с небольшим пробегом может вызвать высокое давление масла. Нечто подобное может произойти, если термостат откроется. Двигатель не достигнет рабочей температуры, а масло не станет достаточно жидким, чтобы правильно выполнять свою работу.
Ограниченные масляные проходы. Мусор или грязь могут засорить каналы и препятствовать попаданию моторного масла в подшипники коленчатого вала и другие компоненты системы.
Добавляем слишком много моторного масла. Проверьте уровень масла, и обратитесь к руководству по эксплуатации вашего автомобиля или руководству по ремонту автомобиля, чтобы узнать объем масла в двигателе для конкретной модели автомобиля.
Засорен масляный фильтр или перепускной клапан блока двигателя. Это обычно происходит, когда внутри перепускного клапана накапливается мусор, предотвращающий нормальный поток смазывающей жидкости. Кроме того, это может произойти, если вы не заменяли масляный фильтр во время последних нескольких замен моторного масла.

Низкое давление масла может помешать запуску двигателя на некоторых автомобилях.

Из-за низкого давления масла автомобиль не заводится

Некоторые модели автомобилей оснащены предохранительным контуром низкого давления масла.

Контур соединяется с автомобильным компьютером, и компьютер отключает систему зажигания, когда теряется слишком большое давление масла.

Это предотвращает серьезные механические повреждения двигателя.

При необходимости проверьте руководство по ремонту вашего автомобиля, чтобы узнать, установлен ли на вашей модели этот переключатель, и, при необходимости, проверьте давление в масляной системе, используя следующую процедуру.

Реле давления масла или блок отправки обычно расположены рядом с масляным фильтром.

Предупреждение!

При проверке давления с помощью контрольного манометра наденьте защитные очки, чтобы предотвратить травму глаз от попадания горячей смазывающей жидкости.

Как проверить давление масла

Вы можете использовать тестер масляного манометра для проверки системы смазки в вашем автомобиле.

Правильное давление в системе смазки зависит от:

Хорошая работа масляного насоса
Все компоненты системы соответствуют техническим требованиям
Адекватный зазор между подшипниками и шейками
Чистые протоки

Датчик может дать вам информацию о состоянии масляного насоса и системы смазки в целом.

Если у вас нет датчика давления масла, вы можете взять его в местном магазине автозапчастей.

Сначала найдите узел подачи масла или переключатель. Обычно это устанавливается рядом с масляным фильтром. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
Отсоедините электрический разъем отправляющего устройства. Затем удалите управляющий блок с помощью гаечного ключа.
Подсоедините правильный фитинг к шлангу датчика, чтобы подключить датчик вместо блока. Вы также можете подключить контрольный измерительный прибор к одной из линий масляного радиатора, если он используется вашим двигателем (обычно используется в автомобилях с дизельным двигателем, турбонагнетателем или с высокими рабочими характеристиками). При необходимости обратитесь к руководству по ремонту вашего автомобиля.
Запустите двигатель и дайте ему поработать на холостом ходу 15 или 20 минут, чтобы он достиг рабочей температуры.
Увеличьте частоту вращения двигателя примерно до 1000 об / мин и проверьте давление масла в двигателе.
Увеличьте частоту вращения двигателя до 2500 об / мин и отметьте давление моторного масла.
Сравните ваши показания со спецификациями, указанными в руководстве по ремонту вашего автомобиля.
- Если давление в масляной системе ниже спецификации, вам необходимо выяснить причину.
- Если оно соответствует техническим характеристикам, и двигатель работает без ударов или шумов, моторное масло имеет правильный уровень и находится в хорошем состоянии, и нет проблем с перегревом, тогда может быть проблема с датчиком давления моторного масла или в электрической цепи.

ПРИМЕЧАНИЕ. Специальные процедуры испытаний могут отличаться от указанных здесь. При необходимости обратитесь к руководству по ремонту.

Изношенный масляный насос также может вызвать низкое давление.

Дальнейшие диагностические тесты

Здесь обсуждаются некоторые общие проблемы, связанные с низким и высоким давлением масла. Как и следовало ожидать, зная точную причину проблемы, вы сможете принять более правильные решения по ремонту и избежать ненужных затрат на ремонт.

Хотя это не так часто случается, как перечисленные выше причины, не забывайте, что вышедший из строя масляный насос также может нарушить давление в системе. Неисправный насос может протечь изнутри, его предохранительный клапан может засорить или стать слабым. При необходимости вы можете установить новый или восстановленный.

Если масляный насос в вашем автомобиле выходит из строя, убедитесь, что проблема только в самом насосе. Изношенный насос встречается редко и может указывать, особенно на двигатели с большим пробегом, также на изношенные подшипники двигателя.

Иногда, чтобы определить причину проблемы с системой смазки, может потребоваться более одного теста, включая тест текучести смазки.

Некоторые автовладельцы, похоже, нашли практический способ борьбы с засорением масляного насоса. Посмотрите видео ниже, чтобы получить советы по очистке этого устройства без снятия масляного поддона. Эти советы могут помочь вам довольно сильно.

Симптомы плохого или неисправного датчика давления масла » The-Drive

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе. Чтобы компьютер двигателя регулировал поток масла, датчик давления масла должен работать правильно.

Датчик давления масла подключен непосредственно к манометру на комбинации приборов. Когда обнаружено более низкое давление масла, датчик давления заставит манометр в автомобиле отражать это изменение. Сигнальная лампа давления масла часто сопровождает неисправности датчика давления масла.

Как и любой другой датчик или переключатель в вашем двигателе, в конечном итоге датчик давления масла будет иметь проблемы с ремонтом, которые необходимо устранить. Неспособность распознать признаки неисправного датчика давления масла может привести к снижению уровня масла, что может быть очень проблематичным для вашего двигателя. Эти симптомы включают в себя:

1. Индикатор давления масла включен

Датчик давления масла в вашем автомобиле даст вам хорошее представление о состоянии уровня масла в двигателе. Если загорается индикатор низкого уровня масла, но вы проверяете уровень масла в двигателе, и он на хорошем уровне, то виноват неисправный датчик давления масла. Когда этот датчик выйдет из строя, он начнет давать неточные показания.

После того, как показания выйдут за пределы спецификации, загорается сигнальная лампа. Чем быстрее можно заменить этот датчик, тем меньше у вас будет стресс относительно уровня масла в вашем автомобиле.

2. Индикатор давления масла постоянно мигает

В некоторых случаях индикатор низкого уровня масла будет мигать, когда датчик давления масла гаснет. Это может быть довольно тревожным для водителя, потому что ущерб, который ниже нормального уровня масла, может нанести двигателю. Постоянная проверка может стать очень трудоемкой и напряженной, но необходима для поддержания надлежащего уровня масла. Вместо того, чтобы иметь дело с этим, вы должны заменить датчик давления масла как можно скорее.

3. Датчик давления масла на нуле

У большинства старых автомобилей есть фактический механический датчик, который дает водителю показание давления масла. Если этот датчик показывает ноль, даже когда уровень масла находится там, где он должен быть, то виноват датчик давления масла. Современные автомобили, которые имеют датчик давления масла, используют электронный сигнал.

Датчик может сидеть на нуле, заполняться или иметь ошибочные показания, когда датчик давления масла выходит из строя.

Проверка датчика давления масла. — Автомастер

Проверка датчика давления масла.

Подробности

Система аварийного давления масла, является очень важной системой контроля в автомобиле. Если эта система не работает, то возникает большая вероятность при возникновении неисправности в двигателе, испортить его. Поэтому нужно ответственно относиться к контролю за давлением масла. Одной из единиц контроля является сам датчик давления масла.

Аварийный датчик, сигнализирующий об отсутствии давления на лампочку

Рис 1 – Датчик аварийного давления масла.

Датчик контроля давления масла, передающий показания на стрелочный указатель (имеется не на всех авто)

Рис 2 – Датчик контроля давления масла.

Что касается первого, то там совсем все просто.

Рис 3 – Мембрана внутри датчика давления масла.

Внутри датчика находится мембрана (Рис 3), чувствительная к давлению масла. Когда мы включаем зажигание, давление масла в системе отсутствует, контакты 3 внутри датчика замкнуты (Рис 4а). Электрическая цепь у нас замкнута, следовательно, лампа аварийного давления масла горит, говоря о том, что система контроля исправна. Мы заводим двигатель, давление масла возрастает, воздействуя на мембрану 4. Мембрана диформируется и толкает толкатель 1б, который разрывает контакты и лампа тухнет. Если в системе по каким-то причинам давление падает, до того на которое рассчитан датчик, то мембрана возвращается в свое привычное положение и толкатель вновь замыкает контакты. Лампа загорается, сообщая нам о падении давления масла в системе.

Рис 4 – Схема работы датчика аварийного давления масла.

Для проверки датчика давления масла нам потребуется мультиметр, насос с манометром и сам датчик. Мультиметр ставим на прозвонку цепи. Встаем концами прибора на датчик. Он должен показать нулевое сопротивление (короткое). Далее не убирая концов прибора с датчика, сделаем качек насосом. В этот момент, когда мы качаем насосом, цепочка у нас должна разорваться и прибор должен показать бесконечность. Если проделав, предыдущую процедуру вы получили такой же результат, тогда датчик можно считать исправным.

Второй вид датчиков устроен следующем образом:

Рис 5 – Датчик контроля давления масла в разрезе.

Внутри находится ползунок 2 (Рис 5), который перемещается по пластинке с намотанной на ней нихромовой проволокой 1. И в зависимости от давления, сопротивление датчика изменяется. Под действием давления масла мембрана 3 (Рис 6) деформируется, перемещая толкатель 4, который в свою очередь воздействует на механизм меняющий сопротивление 2. Учитывая это сопротивления, стрелка на приборе 1 показывает нам соответствующее давление.

Рис 6 – Схема контроля давления масла.

Берем небольшой отрезок шланга нужного диаметра, с одной стороны нужно приделать такой же переходник как на насосе, с другой стороны мы вставляем датчик. Если шланг окажется слегка большим по диаметру, то его следует обжать сверху проволокой. Система должна быть герметична.
Нам потребуется график (или просто табличка с контрольными точками), который должен отражать, при каком давлении, какое должно быть сопротивление на датчике. Такой график должен быть в руководстве по вашему автомобилю.
Далее берем запаску и накачиваем ее до нужного давления. Здесь, конечно, у нас не получится прогнать по всем контрольным точкам, но кое-какие выводы о работе датчика мы сделать сможем.

Если вы проверяете работоспособность датчика (снятого с какого-нибудь б/у двигателя) перед установкой на свой автомобиль, тогда датчик следует проверить еще и на герметичность. Разводим мыльный раствор. Нагнетая давление насосом, смачиваем раствором завальцованные стыки на датчике. Если мыльный раствор не пенится, значит все в порядке, такой датчик можно смело ставить на двигатель.

Давление масла в двигателе. Диагностика и способ его увеличения.

Для надежной работы двигателя необходимо, чтобы в системе смазки было обеспечено достаточное давление масла. На щитке приборов автомобиля есть контрольная лампа или датчик, которые показывают состояние давления масла в двигателе. Если при запущенном двигателе на холостых оборотах загорается контрольная лампа давления масла и горит при работе на высоких оборотах, то это тревожный сигнал. Требуется остановиться, заглушить мотор и выяснить причину, дальнейшая его работа недопустима, так как это может привести к поломке (двигатель «стуканет») и дальнейшему капитальному ремонту.

Самостоятельная проверка системы смазки двигателя

1. Поднимите капот, нет необходимости сразу проверять уровень масла в двигателе, масло должно стечь в картер, это занимает какое-то время. Пока посмотрите, нет ли на моторе свежих подтеков масла, не поврежден ли масляный картер (если «защита картера» отсутствует).

2. Если заметили течь масла из картера, попробуйте временно загерметизировать ее. Для этого используйте подручные материалы, такие как: кусок резины, тряпка, скотч, деревянный клин и т.д.

3. Убедитесь, что масло не подтекает из-под прокладки масляного фильтра, которая может быть повреждена или требуется просто подтянуть фильтр. Опасайтесь обжечься о горячие детали двигателя, поэтому лучше работать в перчатках.

4. Проверьте с помощью щупа уровень масла в двигателе, он должен быть между MIN и MAX. Если масла недостаточно, то добавьте его. Масло на долив применяйте то же, что и залитое в двигатель.

5. Запустите двигатель. Если лампа давления масла погасла, то вам повезло, можно ехать. Если нет, то требуется дальнейшая диагностика.

6. Теперь следует проверить исправность самого датчика давления масла. Выверните его из двигателя и закрутите вместо него механический манометр давления масла (инструкция по диагностике этими приборами приведена ниже). Если давление при частоте вращения холостого хода более 0,65 кгс/см2 и увеличивается с ростом оборотов, то следует заменить сам датчик или проверить его электрическую цепь.

7. Все что могли проверить самостоятельно — сделали, если лампа мигает, то необходимо обратиться в автосервис для полной диагностики двигателя и возможного ремонта.

Основные функции моторного масла

Уменьшение трения и износа деталей двигателя. Уплотнение герметичности надпоршневого пространства в месте контакта поршневых колец со стенками цилиндра.

Создание давления в смазываемых узлах и устройствах, имеющих гидропривод (натяжители цепи, гидрокомпенсаторы). Отвод тепла от поршней, подшипников скольжения и других деталей.
Защита двигателя от коррозии.
Предотвращение нагарообразования и лаковых отложений.
Нейтрализация кислот, образующихся при окислении масла и сгорания топлива.
Предотвращение образования осадков в картере, маслопроводах и т.д.

1 — масляный насос;
2 — маслоприемник;
3 — редукционный клапан;
4 — перепускной клапан;
5 — масляный фильтр;
6 — датчик аварийного давления масла.

Как устроена система смазки двигателя

Насос засасывает масло через заборный патрубок из картера двигателя и подает его через масляный фильтр в главную магистраль. Из нее по каналам в блоке масло поступает к коренным подшипникам коленчатого вала. Смазка шатунных подшипников чаще всего организуется через коренные шейки по каналам, соединяющим их с шатунными.

На нижней головке шатуна, как правило, имеется отверстия для разбрызгивания масла на стенки гильзы цилиндра. В канавках маслосъемных колец расположены дренажные отверстия для стекания масла.
От главной магистрали ответвляется вертикальный смазочный канал, откуда масло подается к опорным подшипником распределительного вала, осей коромысла и гидравлическим компенсаторам клапанов.

В системе смазки предусмотрены регулирующие клапаны. На нагнетательной части масляного насоса находится клапан избыточного давления (редукционный клапан). Он срабатывает, когда давление в системе смазки превысит некий критический уровень (обычно 4-5 бар) и сбрасывает часть масла с выхода насоса на вход. Когда непосредственно в систему встраивают перепускной клапан (чаще он бывает расположен в корпусе сменного фильтра). Клапан открывается при засорении фильтра, направляя в систему не фильтрованное масло с продуктами износа.

Для оповещения об опасно низком давлении в контуре смазки существует датчик аварийного давления масла. Чаще он располагается на блоке цилиндров рядом с масляным фильтром, иногда — на корпусе головки блока.

Износ вкладышей двигателя

Часто причиной падения давления масла в двигателе является износ подшипников двигателя, прежде всего кривошипно-шатунного механизма. Напор в системе смазки создает масляный насос. Давление, которое развивается, определяется гидравлическим сопротивлением масляной магистрали. Звучит мудрено, а если сказать по-простому, то это значит, что чем легче масло будет истекать из системы смазки, тем меньше будет создаваемое в ней давление и наоборот.

В исправном моторе зазоры в подшипниках коленчатого вала составляют 0,03-0,08 мм. Они, с одной стороны, обеспечивают нормальный режим смазки, при котором между шейкой вала и вкладышем проникает достаточное количество масла для создания так называемого масляного клина (благодаря ему трущиеся детали выдерживают большие механические нагрузки с малым для себя ущербом). С другой стороны, небольшие зазоры не позволяют маслу, имеющему высокую вязкость, вытекать из внутренней полости подшипника.

При износе подшипников зазоры увеличиваются, иногда в несколько раз. Масло начинает активно просачиваться из системы, что приводит к уменьшению давления (на приборной панели загорается или начинает мигать лампочка «давление масла»). Особенно остро этот эффект проявляется на «горячем» двигателе, когда вязкость масла минимальна (увеличивается текучесть масла). В таких случаях говорят, что «подшипники не держат масло».

Если давление масла растет слишком медленно, то при запуске холодного двигателя слышен стук или даже грохот. Причины скрываются в низком уровне масла, или в износе масляного насоса, коренных вкладышей или выхода из строя предохранительного клапана. Такие же звуковые сигналы сопровождают работу двигателя при неправильно подобранном масле или масляном фильтре.

Износ подшипников коленчатого вала — беда, которая не ходит одна, а влечет за собой другие неприятности. Уменьшение давления в нижней части системы смазки приводит к масляному голоданию трущихся деталей в головке блока и в гидрокомпенсаторах (под клапанной крышкой появляется железный цокот и клапана начинают «подвисать»). Так вскоре придется ремонтировать и их. Вовремя обнаружить этот процесс и принять меры — значит сэкономить на запчастях и ремонте.

Зачем измерять давление масла, если в конструкции двигателя предусмотрен датчик давления? Дело в том, что датчик срабатывает тогда, когда давление снизилось до аварийного уровня, когда уже «поздно пить боржоми». Иногда датчики барахлят и их проверять тоже необходимо. Даже в тех случаях, когда на приборной панели установлен стрелочный прибор, следует иметь в виду, что он так называемого индикаторного типа и его показаниям можно верить с большой оговоркой.

Оценка состояния масляной системы двигателя и КПП

Для замера давления масла в двигателе применяются специальные манометры ИДМ-1 или более простой аналог TU-12. Сама диагностика давления масла производится обычно через штатное резьбовое отверстие датчика давления масла (прибор вворачивается вместо него).

В технических характеристиках двигателей приводятся данные давления масла. Также указываются обороты, при которых следует выполнять измерения. Если это не оговаривается особо, мерить следует в режиме оборотов холостого хода. На результаты измерений оказывает влияние температура масла, определяющая его текучесть. Замер давления масла в двигателе рекомендуется проводить при рабочей температуре двигателя (температура масла около 80°С).

Для расшифровки результатов тестирования можно воспользоваться справочной таблицей, приведенной в статье. Если дополнительные проверки показали, что при исправных деталях системы смазки давление масла в двигателе близко к нижнему пределу или меньше него, значит, двигатель пора отправлять в капитальный ремонт.

Измерения давления масла в двигателе

1. Прогрейте двигатель до нормального теплового состояния, оцениваемого по температуре картерного масла (более 60 град.С).
2. С выключенного двигателя удалите датчик давления масла.
3. Присоедините манометр со шлангом вместо датчика давления масла ( при необходимости используйте необходимый адаптер из комплекта с соответствующей резьбой) к системе двигателя или коробке передач.
4. Запустите двигатель и снимите показатели на различных оборотах коленчатого вала, рекомендованных в паспорте двигателя при стабилизированных показаниях стрелки манометра.
5. Заглушите двигатель и дождитесь, пока давление упадет до нуля или сбросьте давление кнопкой сброса под манометром, отсоедините тестер от двигателя и подсоедините обратно датчик давления масла.
6. Оцените состояние масляной системы сравнив полученные результаты со значениями, приведенными в паспорте двигателя или в справочной литературе.

В технических характеристиках двигателей приводятся данные давления масла. Также указываются обороты, при которых следует выполнять измерения. Если это не оговаривается особо, то мерить следует в режиме оборотов холостого хода. На результаты измерений оказывает влияние температура масла, определяющая его текучесть. Замер рекомендуется производить при рабочей температуре двигателя. После диагностики индикатором ИДМ-1 делается заключение о работоспособности двигателя.

Справочник по диагностике гипотонии
Неисправность
Причина
Способ устранения
Пониженное давление масла в нижнем диапазоне оборотов двигателя
Повышенное давление масла при частоте вращения коленчатого вла свыше 2000 об/мин
Из-за загрязнения заклинило клапан-регулятор давления в открытом состоянии
Предохранительный клапан не открывается вследствие загрязнения
Снять и проверить клапан
Клапан снять и проверить
Пониженное давление масла во всем диапазоне оборотов двигателя
Слишком мало масла в двигателе. Загрязнена сетка маслозаборника, сломана маслозаборная трубка
Долить масло в двигатель
Снять масляный картер, прочистить сетку, если необходимо, заменить трубку
Изношен масляный насос
Снять, проверить, если требуется, заменить
Износ подшипников двигателя
Отремонтировать двигатель

Применение автохимии для повышения давления масла

Не всегда требуется производить «капитальный» ремонт двигателя, если диагностика покажет износ вкладышей коренных или шатунных шеек. Иногда достаточно произвести обработку двигателя нашим защитно-восстановительным препаратом ЭДИАЛ для Двигателя. При некритическом износе (когда лампочка давления масла только замигала) его применение позволит восстановить изношенные поверхности вкладышей и шеек коленвала, оптимизировать зазоры между ними, что покажет увеличение давления масла.

Применение модификатора трения ЭДИАЛ также существенно увеличит ресурс деталей двигателя. Из-за масляного голодания начинают «стучать» гидрокомпенсаторы (хорошо слышно цоканье под клапанной крышкой). С этой болезнью также хорошо справится наша модификатор ЭДИАЛ для двигателя. Обычно стук проходит уже через 15-20 минут после заливки присадки в масляную систему двигателя.

Зачастую при применении присадок в масло прочих производителей (присадки — создающие дополнительные пленки между поверхностями трения) создается иллюзия увеличения давления масла (перестает мигать лампочка «давления масла» на доске приборов). Применивший такую автохимию думает, что получилась дополнительная защитная пленка между вкладышами и шейками коленвала, а это просто присадка обволокла поверхности масляных каналов и уменьшила их диаметр. Масляный насос прокачивая тоже количество масла по меньшему диаметру показал увеличение давления. При частом применении таких присадок велика вероятность уменьшения подачи масла к шейкам КВ и вкладышам, что может привести к масляному голоданию и капремонту двигателя.

Применение модификатора трения ЭДИАЛ для двигателя более безопасно для двигателя и обладает увеличенным ресурсом (50 000 — 100 000 км пробега автомобиля) и не зависит от смены масла.

Сделай сам: датчик давления масла — Nissan 370Z Forum

После одного сезона использования масляного радиатора в машине и наблюдения в зеркало заднего вида на предмет катастрофических утечек, если линия взорвется, я наконец установил манометр для некоторого спокойствия.

Начнем …

Необходимые детали:
1) Комплект манометра давления масла (манометр, жгуты, датчик давления). Я выбрал аналоговый манометр AEM 0-150 PSI. Цвет светодиода регулируется, он имеет белые и черные грани и черные и серебристые лицевые панели.Он максимально приближен к OEM-образцу. Они также предлагают цифровую версию, но цифры и светодиоды прыгают повсюду и сводят вас с ума.
AEM Датчик давления масла 0-150 фунтов на квадратный дюйм с аналоговой лицевой панелью (черно-белая лицевая панель включает

2) Фитинги, позволяющие сделать датчик давления масла OEM трехкомпонентным для размещения нового датчика манометра. Датчик OEM — это резьба BSP. Датчики манометров вторичного рынка — NPT.
2113-02-02-02 | НАРУЖНЫЙ BSPT x ВНУТРЕННИЙ BSPP x ВНУТРЕННИЙ BSPP
3036-02-02 | ВНУТРЕННИЙ BSPT x ВНУТРЕННИЙ NPT
3) Тефлоновая лента (необходимо заклеить конические фитинги)
4) Дополнительный провод 22 калибра (желательно 3-х цветов)
5) Дополнительная цепь для легкого отключения питания блока предохранителей (мини-банкомат, низкопрофильной версии нет но она подходит).Вам понадобится как минимум один, а если вы выберете более сложную схему подключения, то и больше. (см. Часть 3 ниже)
Amazon.com: Bussmann BP / HHH ATM Add-A-Fuse: Automotive
6) Концевые соединения проводов и обжимные звенья для электромонтажных работ
7) Инструмент для обжима / резки / зачистки проводов
8) Регулируемая открытая поверхность гаечный ключ для откручивания и повторной установки датчиков давления
9) Застежка-молния или скручивание
10) Блок манометра для удержания манометра (Autometer 2204, http://www.amazon.com/Auto-Meter-220…/dp/B0009RUXPG)
11) Vecro или монтажная лента (совместима с пластиком) для удержания манометра, если вы не хотите сверлить приборную панель.
12) Маслоотделитель (если вы хотите сэкономить масло и использовать его повторно)

Инструкции:

Часть 1, Установка датчика давления:
1) Если вы экономите масло для повторного использования (иначе говоря, не меняете масло), используйте маслосъемник, чтобы удалить масло через щуп.* Перейдите к шагу 2, если вы меняете масло.

2) Поднимите переднюю часть автомобиля и поставьте на опоры. Я бы порекомендовал для безопасности подкладки за задними шинами.
3) Снимите поддон, как если бы вы меняли масло.
4) Если вы не извлекали масло, потяните за сливную пробку масляного поддона и слейте масло. Измените свой фильтр, как обычно.
5) Найдите OEM-датчик давления масла. К нему подсоединен жгут проводов, и он находится ближе всего к масляному фильтру. Он имеет больший профиль, чем датчик температуры масла (который находится рядом с ним), поэтому это может помочь вам идентифицировать его.

6) Если у вас такое большое глубокое гнездо, оно идеально подходит для снятия OEM-датчика. У меня был только разводной гаечный ключ с открытым зевом, и он работал нормально. Отложите OEM-датчик (НЕ БРОСАЙТЕ ЕГО)
7) Оберните наружную резьбу BSP Т-адаптера 2-3 витками тефлоновой ленты, а затем вверните в гнездо, где был OEM-датчик давления. Датчик OEM был плотно затянут, поэтому вы можете затянуть его аналогичным образом. В руководстве по обслуживанию указано, что она составляет 11 футов / фунт, но у меня она должна быть жестче.
8) Оберните резьбу штатного датчика тефлоновой лентой и вверните в одно из отверстий Т-образного адаптера, снова затягивая аналогичным образом (3-4 оборота гаечным ключом после затяжки вручную — это хорошо).
9) Оберните резьбу вторичного датчика давления NPT тефлоновой лентой и ввинтите ее в переходник с наружной резьбой BSP на внутреннюю резьбу NPT. Затем оберните резьбу адаптера тефлоновой лентой и ввинтите их в оставшееся отверстие Т-образного адаптера.
10) Подсоедините OEM-жгут к OEM-датчику. Пока не беспокойтесь о ремнях безопасности.
11) Долейте моторное масло и заведите автомобиль. Проверить на утечки. Давление масла значительно увеличивается с частотой вращения, поэтому дайте дроссельной заслонке несколько импульсов для проверки на утечки при полном давлении.

Часть 2, прокладка жгута проводов датчика давления:
1) Жгут проводов датчика давления AEM был всего 6 футов в длину … не достаточно, чтобы пройти от кабины до датчика. Я отрезал ремень примерно на 6 дюймов от конца, который соединяется с датчиком. Отложите пока обе части в сторону.
2) Возьмите дополнительный провод и отмерьте 18 футов каждого из трех цветов.
3) Если у вас есть электрическая дрель, свяжите один конец проводов вместе и протяните их так, чтобы все они проходили параллельно в группе.Зажмите один конец жгута в тисках (или привяжите к чему-нибудь), а свободный конец проволоки затяните в патроне дрели. Используйте дрель, чтобы скрутить их вместе. Это значительно упрощает работу с ними. Я сделал это вручную, так как моя дрель отсутствовала.
4) Снимите крышку аккумуляторного отсека и все зажимные заклепки вокруг аккумулятора. Снимите крышку аккумуляторного отсека.
5) Снимите заклепки, чтобы освободить пластиковую решетку, которая упирается в лобовое стекло, и снимите. Теперь вы можете увидеть плотно обернутый пучок проводов, проходящих через круглую втулку диаметром ~ 4 дюйма в брандмауэре.
6) Поднимите за края втулки и осторожно вытолкните ее. Используя небольшой нож, отвертку или инструмент для пробивки отверстий на швейцарском армейском ноже (лучший вариант), проделайте отверстие во втулке. Будьте осторожны, чтобы не повредить другие проходящие провода.
7) Пропустите скрученный жгут проводов через втулку, оставив достаточно длины со стороны моторного отсека для подсоединения к ремню безопасности (со стороны датчика давления).

8) Пропустите другой конец проводов через межсетевой экран и отверстие в коврике, через которое проходит жгут проводов OEM.
9) Найдите под перчаточным ящиком в пространстве для ног пассажира и нащупайте жгут проводов. Вытяните все лишнее через перегородку в пространство для ног пассажира.
10) Установите на место втулку, нажав на нее, пока она не встанет на место.
11) Припаяйте или обожмите жгут проводов к концу жгута с датчиком давления. Обязательно натяните термоусадочную пленку перед соединением. Установите на место все снятые ранее детали крышки аккумуляторного отсека. Я расположил свое соединение с помощью брандмауэра, чтобы они были более защищены от непогоды.
12) Привяжите что-нибудь тяжелое к разъему датчика давления на конце жгута. Он будет служить отвесом, чтобы вы могли опустить ремень к датчику. Я протянул провода вдоль правой верхней части моторного отсека, а затем опустил заглушку ремня рядом с бачком гидроусилителя руля. Вы увидите красивую дорожку, свободную от движущихся частей, на правой стене моторного отсека.
13) Возьмите конец ремня из-под машины и снимите отвес (я использовал глубокую розетку, привязанную к концу ремня с помощью скрученной ленты Seran).
14) Вставьте разъем жгута проводов в датчик давления вторичного рынка. Подсоедините OEM-жгут к OEM-датчику давления в это же время, если вы этого не делали ранее.

15) Хорошая идея — пара стяжек вокруг рамы вентилятора радиатора для фиксации ремня безопасности. Ремень и шкивы не за горами.
16) Вернитесь в пространство для ног пассажира и найдите конец жгута проводов. Сейчас мы планируем направить его на сторону водителя. Вот как я решил это сделать. Я уверен, что есть и другие способы: я снял наколенники со стороны водителя и пассажира, снял центральную консоль (на которой есть кнопка запуска) и продел провод вокруг передней части консоли под радио.Сняв наколенники, вы увидите, что с каждой стороны центральной консоли все еще есть пластиковые панели. Он выскочит, если вы потянете за него, и я продел провод за этой панелью, затем вокруг передней части открытой консоли, а затем вверх по центральной консоли со стороны водителя. Когда вы заменяете обшивку центральной консоли с кнопкой запуска в ней, используйте ее для захвата и скрытия проводов, когда они проходят по краю со стороны водителя. Затем провода выходили из-за консоли на уровне кнопок регулировки яркости на рулевой колонке.Это скрывало всю проводку. (*** Я опубликую картинку и нарисую путь провода в ближайшем будущем, но вы можете понять это!)
17) Как только конец пучка проводов оказался там, где я планировал установить датчик, я отрезал лишний провод отключен, и измерительный конец жгута датчика соединил обжимом.

Часть 3, прокладка жгута проводов:
1) Найдите жгут питания для манометра. Датчик AEM имеет 6 проводов. Коричневый и белый цвета предназначены для аналогового выхода. Я никогда не буду ими пользоваться, поэтому отрезал эти провода.
2) Проложите жгут проводов питания за приборной панелью рулевого колеса и вокруг нижней части рулевой колонки. Протолкните провода в пространство за панелью под рулевой колонкой, потянитесь вверх от пространства для ног водителя и возьмите их из-за панели. Протяните провода сквозь пространство для ног, оставив разъем ремня наверху, где вы установите датчик.
3) Снимите пластиковую внешнюю панель, которая включает крышку блока предохранителей в пространстве для ног водителя.С удаленной боковой панелью проще подключать проводку. Он просто выскакивает, но это одна заклепка на всем протяжении края брандмауэра (поверните и снимите ее).
4) Добавьте схему и выберите способ подключения датчика. Есть много вариантов. Вот некоторые из ваших вариантов (инструкции AEM очень хороши и объясняют это тоже)
a) Соедините красный, розовый и серый провода вместе в одной коммутируемой цепи 12 В, используя добавленную схему. Это обеспечит максимальную освещенность манометра, и манометр останется на последнем показании давления, когда вы выключите автомобиль.Это самый простой способ.
b) Промежуточный: Подключите красный и розовый провода к одной коммутируемой цепи 12 В. Стрелка манометра останется на последнем показании шкалы при выключении зажигания. Подключите серый провод к той же цепи (свяжите их все, а затем обожмите в дополнительную цепь), если вы хотите, чтобы датчик постоянно оставался при полном освещении (простой метод A выше). Подключите серый провод к источнику питания освещения приборной панели (удачи в его поиске), если вы хотите, чтобы ваш датчик светился вместе с фарами.Он не такой яркий, и датчики OEM (температура и напряжение масла) все равно не тускнеют, поэтому я рекомендую вместо этого легкий путь.
c) Самый сложный: подключите красный провод к постоянному источнику 12 В (я не смог быстро найти его, поэтому отказался и использовал вариант A). Подключите розовый провод к коммутируемому источнику 12 В с помощью дополнительной схемы (их много, я использовал схему прикуривателя). Затем ваш серый провод подключается к проводу освещения приборной панели (удачи в его поиске). Это наиболее сложная схема подключения, которая снижает яркость подсветки манометра при включенных фарах, а также возвращает стрелку шкалы на 0 при выключении зажигания.Лично у меня нет проблем с показом манометра последнего зарегистрированного значения давления.

Подключите черный провод заземления к надежному заземлению. Я обжал конец U-образной вилки на проводе, прикрепленном к болту, который удерживает блок предохранителей (вы не можете пропустить его, если посмотрите на блок предохранителей со снятой боковой панелью). Теперь вы подключили свой манометр!

5) Замените боковую панель в пространстве для ног и заправьте дополнительный провод в место, которое не будет видно и не мешает вождению.

Часть 4, Подключение и установка манометра:
1) Проденьте оба ремня через заднюю часть манометра и вставьте их в манометр.Вы можете остановиться здесь, включить двигатель и проверить датчик. Он должен работать!
2) Измените цвет манометра, вставив небольшую отвертку с плоской головкой (размер для ремонта стекла наглазника) в отверстие в задней части манометра. Медленно поверните винт, чтобы изменить цвет шкалы.
3) Вставьте датчик в блок и затяните удерживающее кольцо, чтобы зафиксировать его.
4) Очистите область, на которой вы хотите установить датчик, изопропиловым спиртом, а затем приклейте датчик на место с помощью прочной монтажной ленты или липучки.Вы можете просверлить приборную панель, чтобы установить ее, если ненавидите свою машину. Убедитесь, что ваши провода спрятаны.

Запустите двигатель и еще раз проверьте герметичность. Если все в порядке, замените нижний поддон и снова поставьте машину на землю.

Поздравляем! Теперь у вас есть датчик давления масла.

Извините, я не выдержал фотографирования. Мои руки были грязными. Я буду рад уточнить, нужна ли вам помощь с различными шагами.

ПРИМЕЧАНИЕ:
На протяжении многих лет разные люди рекомендовали мне никогда не увеличивать обороты двигателя выше 2k RPM, пока масло не нагреется.Теперь я знаю почему. Когда масло холодное, давление масла превысит 100 фунтов на квадратный дюйм. К тому времени, когда масло достигает 180 ° F, оно становится менее вязким и легче течет … у вас будет более низкое давление масла. Неудивительно, почему некоторые парни, вероятно, взорвали свои масляные радиаторы!

Я могу перейти на масло с более низкой вязкостью следующей зимой, так как мое масло всегда остается холодным в зимние месяцы.

Последний раз редактировалось spearfish35; 19.06.2011 в 22:33.

Признаки неисправного датчика давления масла и стоимость замены

Масло — это то, что смазывает детали и компоненты двигателя автомобиля.Таким образом, внутри двигателя будет меньше трения. Самое сложное — это определить количество масла, проходящего через двигатель. Здесь пригодится датчик давления масла, потому что он может определить, когда в двигателе низкое давление масла. Поскольку датчик давления масла подключен к манометру и бортовому компьютеру, он должен работать правильно, чтобы компьютер мог убедиться, что в двигатель поступает правильное количество масла.

3 основных симптома

Если у вас есть датчик давления масла, который не работает должным образом, это может повлиять на ваш двигатель, поскольку он не будет получать необходимое количество масла, поступающего в него.Ниже приведены 3 основных симптома, которые вы можете ожидать увидеть при неисправном датчике давления масла в вашем автомобиле.

Мигающий индикатор давления масла — Если вы видите, что индикатор давления масла постоянно мигает и не горит постоянно или не горит постоянно, то это ранний предупреждающий сигнал о том, что датчик давления масла вот-вот погаснет. Это то, о чем вы не хотите отказываться очень долго, потому что вам нужно знать правильное давление масла, которое у вас есть.Если в вашем автомобиле останется мало масла, о котором вы не знаете, это может серьезно повредить ваш двигатель. Поэтому никогда не упускайте шанс. Немедленно замените датчик давления масла.
Загорается индикатор давления масла — Если индикатор давления масла на приборной панели загорается и продолжает гореть, первое, что вы можете подумать, это низкий уровень масла в автомобиле. Поэтому, естественно, вы захотите проверить, сколько масла у вас в двигателе, и убедиться, что оно на должном уровне.Если вы обнаружите, что уровень масла в норме, а индикатор давления масла все еще горит, значит, проблема с датчиком давления масла. Если вы не решите эту проблему в ближайшее время, это может привести к миганию индикатора давления масла и, в конечном итоге, к неправильным показаниям манометра.
Датчик давления масла неправильный — Если у вас старый автомобиль, то, вероятно, в нем есть механический датчик уровня масла, который определяет давление масла. Если показания манометра показывают «0», но все же уровень масла в норме, это должно означать, что датчик давления масла неисправен.Однако, если вы похожи на большинство людей, значит, вы водите современную машину, сделанную за последние 10 лет. Датчик давления масла в современном автомобиле сообщается с датчиком давления масла посредством электронного сигнала. Если у вас неисправный датчик давления масла в современном автомобиле, то ваш манометр может показывать странные показания или может показывать, что у вас полное или нулевое давление масла.

Читайте также: 4 основных симптома неисправных поршневых колец и стоимость замены

Стоимость замены

Хорошей новостью является то, что стоимость замены датчика давления масла невысока для среднего автомобиля.Причина в том, что это недорогая деталь, и механикам легко добраться до нее в автомобиле. Затраты на рабочую силу будут составлять от 50 до 70 долларов, а стоимость деталей — от 50 до 60 долларов. Это означает, что вы можете рассчитывать, что общая стоимость замены обойдется вам от 100 до 130 долларов. Таким образом, действительно нет оправдания тому, чтобы не выполнить эту замену, как только вы заметите симптомы неисправного датчика давления масла.

Что такое датчик давления масла? Как проверить датчик давления масла? — Welland Power

Перейти к основному содержанию Сообщество Отправить запрос войти в систему

Welland Power
Общие ответы по дизельным генераторам
Дизель-генератор FAQ
Защита дизельного генератора

Статьи в этом разделе

Что такое комбинированный датчик давления масла и датчик давления масла? Как это используется?
Что такое датчик давления масла? Как это работает? Для чего это используется?
Что такое датчик давления масла? Как проверить датчик давления масла?
Что такое реле давления масла? На что это похоже? Как это работает?
Что такое датчик уровня охлаждающей жидкости? Как он используется для контроля уровня охлаждающей жидкости? Чем это полезно? Как я могу проверить переключатель уровня?
Что такое реле температуры охлаждающей жидкости? Как он используется для контроля температуры охлаждающей жидкости? Чем это полезно? Как проверить реле температуры охлаждающей жидкости?
Что такое датчик температуры охлаждающей жидкости? Как он используется для контроля температуры охлаждающей жидкости двигателя? Чем это полезно? Как я могу проверить датчик температуры охлаждающей жидкости двигателя?
Что такое датчик давления масла? Как его использовать для контроля низкого давления масла? Чем это полезно? Как я могу проверить датчик давления масла?

Давление масла — определение давления масла по The Free Dictionary

Резюме: Нью-Дели [Индия], 12 февраля (ANI): Рейс IndiGo Бангалор-Бангкок во вторник перенаправлен в Янгун в Мьянме из-за предупреждения о давлении масла в одном из двигателей, сообщила авиакомпания.Ee После плановой замены масла и фильтра техник отметил более низкое, чем обычно, давление масла на холостом ходу. HBM — лидер на рынке в области испытаний и измерений — заявляет, что в составе своего выдающегося ассортимента датчиков и преобразователей давления, Новые P3MB и P3MBP обеспечивают надежные и безопасные результаты испытаний до 3000 бар с классом точности до 0,1 HBM заявляет, что они подходят как для статических, так и для высокодинамичных измерительных задач, последняя серия датчиков давления обеспечивает гибкое решение и надежно зарекомендовала себя , ведущая линейка датчиков давления успешно используется во множестве различных областей применения, от испытательных стендов для трансмиссии и дизельных насосов впрыска до измерения давления масла и гидравлических приложений.В холодных условиях давление масла возрастает из-за более высокой вязкости моторного масла. Porsche выглядел как победитель, но Андре Лоттерер решил выйти на пенсию из-за предполагаемой проблемы с давлением масла, оставшейся менее четырех часов. На ум приходит оригинальная серия Continental 0-470) также используется экран давления масла (в отличие от фильтра на более поздних моделях), который предназначен для улавливания крупных частиц перед подачей в охладитель масла и двигатель. У студента Джейкоба Брэндса была работа, не похожая на любую другую пятницу днем, когда самолет, который он учился летать, потерял давление масла.Индикатор давления масла можно увидеть во время вождения — резкое падение давления масла должно вызывать беспокойство Лампа Аладдина (или сигнальная лампа низкого давления масла): если этот знак — который имеет сверхъестественное сходство с волшебной лампой Джинна Аладдина. — горит, это означает, что давление масла в двигателе могло быть низким. Рейс CX255 летел в Лондон, когда выяснилось, что давление масла в одном из двигателей самолета упало до максимально низкого уровня. Второй самолет IFE был аварийным отклонением, когда майор Чаффи успешно догнал самолет с давлением масла, упавшим ниже нормального уровня.
