Как работает поршень? Из каких компонентов он состоит? Как охлаждается поршень? Какую функцию выполняют поршневые кольца? Что такое такт рабочего хода поршня? Ответы содержатся в этой статье.

Поршень

В качестве компонента двигателя внутреннего сгорания, поршень обеспечивает конвертацию высвободившейся в процессе сгорания энергии в механическую работу и ее передачу в виде вращающего усилия на коленчатый вал через поршневой палец и шатун.

Принцип действия

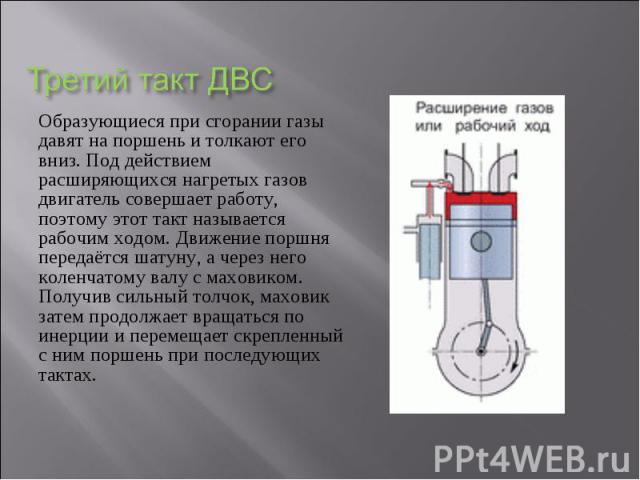

При работе двигателя поршень в цилиндре совершает возвратно-поступательное движение.

В мертвой точке поршень останавливается, а затем снова получает взрывное ускорение. Так возникают силы инерции, воздействующие на поршень. Вместе с силами, создаваемыми давлением газов, они оказывают давление на поршень, которое передается на шатуны и коленчатый вал. Шатуны принимают строго вертикальное положение только в верхней и нижней мертвой точках. При движении, за счет наклона шатуна, поршень прижимается к боковой стенке цилиндра. Во время такта рабочего хода величина и направление этой силы непрерывно изменяются, так как они зависят от давления на поршень и угла между плоскостью днищя поршня и осью шатуна. На поршни установлены поршневые кольца, которые герметично изолируют камеру сгорания и от полости картера. Кроме того, они снимают масло со стенок цилиндров и, таким образом, регулируют расход масла. Поршневые кольца предназначены также для отвода тепла, которое поршень поглощает во время сгорания, к охлаждаемой рабочей поверхности цилиндра.

Ключевые слова :

поршень

Группы продуктов :

Поршни и компоненты

видео

Функция поршня

Группы продуктов на ms-motorservice.

com

Это вас тоже могло бы заинтересовать

Информация о пользовании

Монтаж поршней

Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.

Использование куки и защита данных

Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях. Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.

Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]

Установки приватности

Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время. Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.

Измените свои настройки приватности путем нажатия на соответствующие кнопки

Необходимость
Комфорт
Статистика

Необходимость

Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.

Данный веб-сайт будет выполнять следующее:

сохранять файлы куки, необходимые для работы веб-сайта.
сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Комфорт

Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.

Данный веб-сайт будет выполнять следующее:

сохранять файлы куки, необходимые для работы веб-сайта.
сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.

как определить и устранить неисправности деталей двигателя?

Одним из важнейших рабочих элементов двигателя внутреннего сгорания является цилиндро-поршневая группа (ЦПГ), включающая в себя поршень с компрессионными и маслосъемными кольцами, а также гильзу цилиндра.

Детали ЦПГ работают в условиях высоких температур и повышенных нагрузок. В результате на рабочих поверхностях поршней и цилиндров возникают задиры, они быстро изнашиваются и требуют ремонта.

В данной статье мы рассмотрим самые распространенные причины выхода из строя поршней двигателя, способы профилактики проблем и их устранения.

Основные причины выхода поршней из строя

Поршень представляет собой подвижный элемент, перемещающийся между нижней и верхней точкой цилиндра. Движение поршня возникает вследствие давления газов при сгорании воздушно-топливной смеси.

В процессе работы поршень нагревается и существенно увеличивается в размерах из-за расширения металла. Избежать заклинивания внутри цилиндра позволяет консусообразная конструкция детали. Максимально увеличенная в диаметре нижняя часть поршня (юбка) нагревается и расширяется не так сильно, как головка. В результате при высоких температурах поршень приобретает цилиндрическую форму и свободно перемещается внутри цилиндра.

Охлаждению поршней способствует циркуляция моторного масла. При его дефиците ЦПГ перегревается, поршни увеличиваются в размерах и испытывают повышенное трение о стенки цилиндров. В результате на взаимодействующих поверхностях появляются многочисленные задиры, могут возникнуть заедания и заклинивания.

Возможные причины перегрева поршней:

Нарушение циркуляции моторного масла и охлаждающей жидкости
Выход из строя термостата
Засорение радиатора
Повреждение помпы
Неисправность вентилятора охлаждения

При недостатке смазки поршневой палец приобретает синий цвет, в зоне бобышек возникают зазоры. Перегрев головки поршня между нижней частью поршня и верхней канавкой компрессионного кольца ведет к образованию задиров.

Подобные неисправности могут появляться не только из-за общего перегрева двигателя, но и по причине использования несоответствующего (низкооктанового) топлива, нарушения регулировки топливных форсунок, неисправности системы зажигания и т.д.

Чрезмерно высокая температура в ЦПГ может привести к разрушению поршневых колец и их посадочных мест, появлению трещин, оплавлению днищ и прочим повреждениям, полностью выводящим поршни из строя.

Виды износа поршней

Определить необходимость ремонта или замены деталей ЦПГ можно по состоянию поршней, колец и их посадочных мест.

О том, что следует принимать меры, предупреждающие поломку двигателя, говорят следующие явления:

Залегание поршневых колец
Износ канавок
Износ отверстий в бобышках
Износ поршня по диаметру
Трещины и задиры на юбке
Нагар на днище поршня

Нагар с днища поршня счищается при помощи тупого металлического скребка или щетки. Из канавок он удаляется при помощи специального приспособления.

Определить присутствие трещин на поршне можно на слух. Для этого деталь берется за головку, а по юбке наносятся легкие удары металлическим предметом. Глухой и дребезжащий звук свидетельствует о наличии трещин.

Поршни, имеющие трещины, глубокие царапины и большой износ по диаметру, не подлежат ремонту – только замене.

Изношенные канавки протачиваются на токарном станке при помощи кольца с наружным диаметром, равным внутреннему центрирующему пояску поршня. Это позволяет устанавливать кольца большей высоты. Протачивать канавки необходимо с учетом размеров установленных ремонтных колец.

Износ отверстий в бобышках устраняется их развертыванием под увеличенный диаметр при помощи раздвижной отвертки с направляющим хвостовиком. Короткие развертки использовать нельзя, так как ими можно легко нарушить перпендикулярность оси пальца с осью поршня. После операции развертывания необходимо произвести проверку перпендикулярности на специальном устройстве.

Делается это следующим образом. Поршень надевается на палец устройства и придвигается вплотную к стойке. Штифт индикатора, закрепленный на стойке, должен соприкасаться с поршнем. Стрелка индикатора покажет определенное отклонение – его величину необходимо зафиксировать. Далее поршень снимается и надевается на палец другой стороной. Разница в полученных измерениях не должна превышать 0,05 мм. Если она больше, поршень забраковывается.

Если на юбку поршня было нанесено заводское защитное покрытие, которое повредилось в процессе эксплуатации, крайне желательно провести операцию по его восстановлению. Специальные антифрикционные покрытия снижают коэффициент трения, способствуют дополнительному охлаждению поверхностей и уменьшают износ деталей.

Восстановить покрытие или нанести новый защитный слой позволяют материалы, выпускаемые сегодня в качестве более простых в нанесении и эффективных альтернатив заводским составам.

Рассмотрим технологию нанесения антифрикционного покрытия на юбку поршня на примере наиболее популярного материала – MODENGY Для деталей ДВС.

Первым делом поверхность юбки тщательно очищается доступным механическим или химическим способом от прочно сцепленных загрязнений: нагара, оксидных пленок, остатков старого покрытия и пр. Затем на поршень надевается трафарет, чтобы защитить те участки, на которые попадание нежелательно.

Далее поверхность юбки заливается Специальным очистителем-активатором MODENGY, который обеспечивает высокую адгезию покрытия и максимальный срок его службы. Через 15 мин Очиститель полностью испаряется, оставляя полностью подготовленную поверхность (касаться ее руками нельзя).

Покрытие MODENGY Для деталей ДВС упаковано в удобный аэрозольный баллон, который перед использование тщательно встряхивается.

Первый слой материала наносится на поверхность с расстояния 20-30 сантиметров. Процедура производится быстрыми повторяющимися движениями. Спустя 10 минут материал приобретает матовый оттенок и позволяет наносить второй слой покрытия (при необходимости). Общая толщина защитной пленки должна составлять 10-20 мкм.

Поршни со свежим покрытием не рекомендуется перемещать до его полной полимеризации (12 часов при комнатной температуре или 20 минут в печи при температуре +200 °C).

После завершения работ сопло распылительной головки следует обязательно прочистить. Для этого нужно перевернуть баллон вверх дном и нажать на клапан распылительной головки, направляя струю от себя. Удерживайте его в таком положении необходимо до тех пор, пока из сопла не начнет выходить чистый газ.

Как подобрать новый поршень и кольца?

Поршни подбираются в соответствии с ремонтным размером цилиндров. Маркировка ставится обычно на днище детали.

Каждый поршень выбирается индивидуально для получения зазора нужного размера. Его величина определяется с помощью специальной ленты-щупа, которая протягивается между цилиндром и поршнем. С противоположной от разреза юбки стороны устанавливается динамометр. Усилие на приборе при движении щупа сквозь зазор не должно превышать установленных пределов.

Проверить, правильно ли подобран поршень, легко опытным путем: деталь должна плавно перемещаться в установленном вертикально цилиндре под тяжестью собственного веса.

Помимо зазора, необходимо учитывать вес поршней – максимальная разница в весе деталей одного комплекта не должна превышать 5 грамм.

Изношенные и потерявшие упругость поршневые кольца заменяют новыми. Их ремонтный размер должен соответствовать размерам цилиндра и поршня.

Чтобы подобрать кольцо по цилиндру, его нужно поместить в гильзу, выровнять поршнем и при помощи щупа замерить зазор в стыке. Если он отсутствует или недостаточен, то стык увеличивается напильником. Слишком большой зазор указывает на непригодность кольца для данного цилиндра.

Для подбора по поршню кольцо «прокатывается» по канавке детали. Если зазор слишком мал, кольцо заедает. В таком случае его торцевая часть подлежит шлифовке при помощи наждачной бумаги.

Упругость новых поршневых колец проверяется специальным прибором. Величина нагрузки должна равняться значению зазора в стыке кольца, установленного в цилиндр.

ОВАЛЬНЫЕ ПОРШНИ, ТРЕУГОЛЬНЫЕ ЦИЛИНДРЫ | Наука и жизнь

В тот момент, когда кто-то из людей догадался приспособить колесо для перевозки груза, возникла очередная задача — разработать адекватный механизм для приведения получившейся повозки в движение. Справедливости ради заметим, что долгое время эта задача не формулировалась именно так (это не означает, что её не было), поскольку с перемещением вполне успешно справлялись биологические источники движущей силы — имевшиеся в достаточном количестве рабы и тягловые животные. Однако со временем возникла необходимость перемещать поклажу на большие расстояния с более или менее высокой скоростью. Живые двигатели с такой задачей справиться не могли, пришлось придумывать моторы.

Рис.1. В двигателе Ванкеля треугольный поршень вращается в камере, напоминающей распухшую восьмёрку.

Рис. 2. Схема роторно-поршневого двигателя RKM: 1 — стационарный корпус; 2 — вращающийся поршень; 3 — зубчатое колесо приводного вала; 4 — внутренняя шестерня поршня.

Рис. 3. Внутри вращающегося поршня расположены жёстко связанная с ним разрывная шестерня (4) и зубчатое колесо (3) приводного вала двигателя.

Рис. 4 Роторно-поршневые машины типа RKM могут иметь один или два приводных вала. Если вал один, то рабочая камера имеет на одну грань больше, чем поршень (варианты а, в), если же валов два — то на одну грань меньше (варианты б, г).

Рис. 5. Принцип работы роторно-поршневого двигателя RKM: а — запуск двигателя; б — рабочий режим. За 1/3 полного оборота поршня цикл работы мотора с биов альным поршнем повторяется.

Рис. 6. Действующая демонстрационная модель компрессора типа RKM.

‹

›

Открыть в полном размере

Многие исследователи истории техники склонны считать, что большинство современных механизмов впервые появилось в Китае. Так ли это на самом деле, сказать трудно, но то, что первые поршневые компрессоры возникли в Поднебесной, пожалуй, факт. Известно, во всяком случае, что трубки из бамбука с намотанной на палку пробкой из травы и смазкой из животного жира ещё в бронзовом веке использовались в китайских кузницах в качестве мехов для раздувания огня. Поршень толкали туда-сюда вручную, но довольно быстро кузнецы догадались приспособить к палке кривошип, и дело пошло куда веселее. До изобретения поршневого двигателя оставался всего шаг, нужно было суметь заставить поршень двигаться внутри цилиндра самостоятельно и крутить кривошип или коленчатый вал. Но прошло около двух тысячелетий, прежде чем эта мысль получила практическое воплощение.

Идея оказалась конструктивно довольно легко выполнимой, и поршневые двигатели с момента своего появления надолго заняли место в технике. Бегающие взад-вперёд поршни через коленчатые валы и шестерёнчатые передачи крутят колёса, вращают гребные винты, работают в компрессорах и насосах, то есть практически во всех типах промышленных и бытовых силовых машин. А почему? Да потому, что за тысячелетия своей истории люди не придумали ничего лучше.

Впрочем, почему же не придумали? Есть, например, турбины, есть, наконец, реактивные двигатели, есть и электромоторы. Правда, сферы их применения всё же ограничены. Турбины и реактивные двигатели приспособить к небольшим машинам довольно сложно и дорого, электромоторы требуют источников питания, пока ещё не отработанных настолько, чтобы сравниться по энергоёмкости с элементарным бензобаком.

Есть ли выход? Оказывается, есть. И, по всей видимости, он в использовании так называемых роторных, или роторно-поршневых, двигателей. Самый известный из них — двигатель немецкого инженера Феликса Ванкеля. Действующий образец его роторно-поршневого двигателя внутреннего сгорания (РПД) был испытан в феврале 1957-го, а задолго до этого, в двадцатых годах ХХ века (точнее — в 1929-м), он получил патент на роторно-поршневой компрессор. Патент на двигатель Ванкель оформил в 1936-м. И это объяснимо: сделать компрессор, то есть «холодную» машину, намного проще, чем мотор — машину «горячую».

Суть изобретения Ванкеля заключалась в том, что в корпусе двигателя на эксцентрике вращается поршень треугольного сечения (рис. 1). За один оборот кромки поршня описывают поверхность, напоминающую распухшую восьмёрку. Поршень постоянно делит внутреннюю полость мотора на три камеры. По мере вращения поршня камеры постоянно меняют свой объём. Когда объём одной камеры растёт, в неё засасывается горючая смесь; в это же время объём другой камеры уменьшается, смесь сжимается, происходит зажигание; под действием возросшего в этой камере давления поршень проворачивается, заставляя отработавшую смесь из третьей камеры уйти в выхлопной тракт. Таким образом, за один полный оборот в двигателе Ванкеля происходят три вспышки топлива, в то время как в обычном поршневом моторе одна вспышка приходится на два оборота коленчатого вала. Поршень в РПД вращается с более или менее постоянной скоростью, не меняя направления движения, а в обычном моторе он совершает возвратно-поступательные движения. Всё это создаёт большие преимущества роторных моторов, они работают значительно плавнее обычных, для их изготовления требуется почти на треть меньше деталей, они существенно (даже очень существенно) легче и меньше своих поршневых собратьев. Но… на кромках поршня в реальном моторе Ванкеля устанавливают специальные уплотнения, которые препятствуют порыву газов из одной камеры мотора в другую. В этих уплотнениях (хотя и не только в них) кроется причина того, что РПД не получили широкого распространения. Практически только японская компания «Мазда» продолжает серийно выпускать автомобили с роторными моторами. Нужно отдать должное этим механизмам. При сравнительно небольшом рабочем объёме они обладают значительной мощностью, могут работать на высоких оборотах, и снабжённые ими машины ездят очень быстро. Но топливная экономичность их ниже всякой критики, да и расход масла не идёт ни в какое сравнение с обычными поршневыми моторами.

У двигателей Ванкеля есть и ещё один весьма существенный минус: по этой схеме невозможно сделать дизельный мотор, уплотнения по кромке поршня не способны удержать давление в камере сгорания, достаточное для работы дизеля.

И что же? Опять нет выхода? Выход, кажется, найден. И найден он нашим сооте-чественником, физиком и математиком Борисом Шапиро, работающим сейчас в Германии.

Сформулировав и решив сложную математическую задачу, он предложил новый класс машин с вращающимся поршнем. Шапиро назвал такие машины RKM (от немецкого Rotationskolben-maschinen), а его немецкие коллеги «по цеху» упростили название до Schapiromotor, то есть мотор Шапиро.

Внешне RKM напоминает двигатель Ванкеля, однако даже при беглом взгляде видно (рис. 2), что у этих машин принципиально разные формы поршней: в моторе Ванкеля — треугольный с острыми кромками, в двигателе Шапиро — скруглённый. В двигателе Ванкеля поршень своими кромками только скользит по поверхности камеры, создавая уплотнения по линии соприкосновения, а в двигателе Шапиро контакт осуществляется при скольжении поверхности по поверхности. Контакт между овальными поверхностями поршня и камеры оказывается значительно более плотным, что обеспечивает возможность развивать в образующихся рабочих камерах весьма высокое давление (дизель возможен).

Главные компоненты RKM — это специальный стационарный корпус с криволинейной рабочей камерой и вращающийся внутри него овальный (если быть более точным, то в простейшем случае биовальный, а в более сложных — полиовальный) поршень. Во внутренней части поршня встроено оригинальное зубчатое устройство, находящееся в зацеплении с зубчатым колесом приводного вала. Через это зацепление вращение поршня передаётся на вал, или, наоборот, вращение вала заставляет поршень крутиться. Это, кстати, даёт возможность использовать RKM и как двигатель, и как компрессор или насос. Поршень вращается вокруг оси, названной авторами «прыгающей». На рис. 2 поршень показан в крайнем левом положении. Вращаясь по часовой стрелке относительно оси а, он переходит в нижнее положение, касается стенки по линии А-В, и в этот момент начинается вращение относительно оси b. Ось как бы перепрыгивает из одного положения в другое. Легко видеть, что положение мгновенной оси вращения перемещается навстречу самому поршню.

Из схемы (рис. 3) видно, что зубчатое колесо 3 приводного вала находится в зацеплении с внутренней шестернёй поршня 4. Центр делительной окружности шестерни располагается в точке, относительно которой вращается поршень.

Представим себе, что в рассматриваемом механизме вращается не поршень, а корпус. Тогда легко увидеть, что траектория оси приводного вала имеет особые точки, которые соответствуют крайним положениям самого поршня в корпусе механизма. Пройти эти особые точки непросто. Авторам новой машины удалось решить эту задачу. Они смогли рассчитать, а затем и построить геометрическую модель разрывной зубчатой передачи, которая полностью компенсирует особые точки траектории оси приводного вала.

Во внутренней полости поршня можно установить один приводной вал, но можно и два.

От того, один или два приводных вала имеются в двигателе, зависит соотношение количества условных граней в поршне-роторе и корпусе (рис. 4). Если приводной вал один, то число граней в камере корпуса составляет n + 1, где n — число граней ротора; если же валов два, то число граней в камере составит n — 1. Впрочем, от количества установленных валов зависит не только внешний профиль поршня, но и форма его внутренней полости. Так, если вал один, то внутренняя полость повторяет контур поршня, но повёрнута по отношению к нему на 90 град., а если два — то она просто повторяет профиль поршня. В трёхгранном поршне полость содержит три грани, в пятигранном — пять и т. д.

Как же работает RKM? Рассмотрим последовательность тактов на примере биовального поршня в «треугольной» камере (рис. 5). Предположим, что поршень вращается по часовой стрелке. Тогда объём камеры слева от поршня увеличивается, в неё засасывается горючая смесь. В момент «прыжка» мгновенной оси вращения поршня объём камеры начинает уменьшаться, смесь сжимается. Одновременно в камеру, расположенную на рисунке ниже поршня, засасывается следующая порция горючей смеси. При максимальном сжатии смеси (или на несколько мгновений раньше) смесь поджигается. Сгорающая смесь расширяется и толкает поршень, который, во-первых, заставляет вращаться приводной вал, во-вторых, сокращая объём левой камеры, сжимает горючую смесь в ней. Теперь поджигается смесь в камере слева от поршня, начинает сокращаться в объёме камера справа. Отработавшие газы из неё удаляются. Через каждую треть полного оборота поршня такты всасывания, сжатия, сгорания и выхлопа полностью повторяются.

Двигатель RKM будет обладать усовершенствованным процессом поджига в оптимизированной камере сгорания (предкамере), отделённой от рабочих камер. Это существенно улучшает коэффициент полезного действия. Конструкторы новой машины столкнулись также с несколькими серьёзными проблемами. Например, достигая крайнего положения, поршень двигателя RKM может ударяться в стенку камеры. Впрочем, все проблемы тем или иным способом удаётся решить. Важно и то, что для изготовления машин типа RKM можно применить существующие машиностроительные технологии и материалы. Ничего нового специально создавать не требуется.

Машины RKM состоят из небольшого числа деталей. Предварительные расчёты показывают, например, что сконструированный по технологии RKM компрессор на 20 атм будет иметь почти на две трети меньше деталей, чем выпускаемые сегодня, и в результате себестоимость уменьшится на 30%. Кроме того, малое количество деталей существенно повышает надёжность: каждому начинающему механику известно, что чем меньше в машине компонентов, тем реже она ломается.

Интересно то, что если говорить о теории машин и механизмов, возвратно-поступательное движение поршня является частным случаем принципа действия машин RKM, обладающих всеми преимуществами «классических» поршневых машин — надёжным уплотнением между рабочей камерой и поршнем и возможностью высокой степени сжатия в рабочей камере.

Моторы RKM могут быть карбюраторными или дизельными и работать на продуктах перегонки нефти, сжиженном природном газе, водороде или любом другом топливе. Причём сгорание топлива в них благодаря наличию предкамеры оказывается существенно более полным, а выхлоп более чистым.

Наконец, машины RKM обладают более высоким КПД, чем существующие. Подсчитано, что применение принципа RKM даже в паровой машине повысит её КПД как минимум до 35%, то есть сделает архаичное по сегодняшним меркам устройство сравнимым по эффективности работы с современным автомобильным мотором.

Новаторская механика RKM может быть использована в тысячах вариантов, многие из которых сегодня трудно себе представить. Например, автомобиль, каждое из колёс которого крутит индивидуальный мотор величиной с трёхлитровую банку. Или портативный компьютер, работающий без перерыва 60 часов от миниатюрного электрогенератора с крохотным моторчиком внутри. Ведь есть же двигатель Ванкеля величиной с монету в один цент. .. Сменил в таком генераторе пустой топливный бачок размером с толстый карандаш на полный, и работай дальше.

Однако разработчики считают, что наиболее реально сейчас применять RKM в качестве компрессоров и насосов. Исследования, проведённые группой инженеров и студентов Политехнического университета в Ингольштадте (Германия), показали, что такие насосы, будучи использованными вместо известных типов, могут иметь заметные технико-экономические преимущества.

Пробиться с новым классом машин на рынок моторов очень трудно. В мире всего около десятка независимых производителей моторов. Остальные в той или иной степени связаны с ними и зависят от них. Вложившие в усовершенствование и производство «классических» моторов многие миллиарды долларов, автостроители вовсе не горят желанием сменить направление работы. Несмотря на то, что двигатели RKM будут экономичнее, мощнее, меньше, легче, надёжнее и дешевле в производстве и обслуживании.

Рынки насосов и компрессоров столь же огромны, как и рынки моторов, но значительно менее монополизированы. Такую технику производят по всему миру сотни тысяч почти независимых компаний. В то же время в одной только Германии ежегодный объём продаж насосов различных типов оценивается в 4,5 млрд евро, а во всём мире достигает 315 млрд евро. Вероятно, именно на рынке насосов и начнётся история реального использования машин RKM.
