Как определить оставшийся срок службы (остаточный ресурс) аккумуляторной батареи (АКБ)?

Чтобы система бесперебойного питания не подвела в самый неподходящий момент, необходимо, чтобы все аккумуляторные батареи были в рабочем состоянии. Но как их проверить? Как убедиться, что установленные АКБ ещё не исчерпали свой остаточный ресурс? Как правильно оценить их оставшийся срок службы?

Строго говоря, самый правильный ответ вопрос, поставленный в такой форме – «никак». Ни один из приборов и методов не позволяет дать точный прогноз того, сколько еще проработает батарея и в какой именно момент она выйдет из строя. Причем касается это как обслуживаемых батарей (хотя в их отношении диапазон принимаемых мер несколько шире), так и необслуживаемых. При этом по всему миру обслуживаемые батареи используются все меньше, в то время как популярность необслуживаемых АКБ растет практически во всех областях применения.

Методом полного заряда/разряда батареи можно определить остаточную емкость аккумулятора в ампер-часах.

Это достоверный метод, но даже он при однократном проведении не даст информации о том, сколько еще проработает батарея. Составить прогноз «времени дожития» можно только в том случае, если измерения проводятся на регулярной основе, их результаты сопоставляются между собой – т. е. оценивается динамика изменений. Однако полный заряд/разряд – процедура весьма продолжительная, и проводить ее регулярно (особенно при значительном количестве батарей) вряд ли возможно.

Однократный краткосрочный тест тем более не дает достоверной информации об остаточном ресурсе. Говорить о точном определении остаточной емкости в этом случае вообще не приходится – слишком разные существуют варианты аккумуляторов, чтобы существовала единая методика определения этого параметра. Можно измерить напряжение, но как сделать выводы на основе этих показаний, если уже частично деградировавший элемент выдает такое же напряжение, что и соседние? Возникает вопрос, можно ли вообще что-либо сказать о текущем состоянии АКБ при помощи быстрых измерений, или остается примириться с тем, что со временем, неизвестно в какой момент батарея выйдет из строя и ее придется менять? А ведь последствия такого события могут оказаться очень тяжелыми.

Для ряда объектов: ЦОДов, подстанций, аэропортов, предприятий нефтегазовой отрасли, энергетики, медицинских учреждений и других, работа которых должна быть бесперебойной – подобные аварии просто неприемлемы, их необходимо предотвращать, а не устранять последствия.

Существует несколько базовых стратегий в работе с АКБ:

Менять батарею только тогда, когда она выйдет из строя или полностью утратит емкость. Средства на проверку состояния батарей не затрачиваются, однако весь риск неблагоприятных последствий в случае сбоя ложится на владельца объекта или предприятия. Потери от одного сбоя могут многократно превысить всю «экономию» на тестировании батарей.
Менять батареи по истечении определенного времени эксплуатации, независимо от их состояния. Средства на проверочные мероприятия также не затрачиваются, однако остается риск сбоя, если батарея утратит рабочие свойства раньше ожидаемого срока. Кроме того, качественные батареи часто могут работать продолжительное время и после того, как заявленный производителем срок службы (гарантийный период) истек. При таком подходе даже исправные батареи будут изыматься из эксплуатации, вызывая неоправданный рост расходов.
Проводить регулярное тестирование АКБ, идентифицируя батареи, которые демонстрируют начало деградации. Им заблаговременно заказывается замена, она производится тогда, когда скорость деградации увеличится, но до наступления сбоя дело не доходит.

Наиболее экономически целесообразный подход, используемый сегодня в Европе и США состоит в том, чтобы при помощи тестов, не занимающих много времени и не требующих больших затрат, регулярно (раз в квартал, полгода, год) измерять доступные параметры, документировать результаты, сопоставлять их и отслеживать ситуацию в динамике – каждый блок, каждую батарею. В этом случае по любой из батарей можно заметить момент, когда началась деградация. Пока процесс развивается медленно, за ним можно просто следить, продолжая эксплуатацию, и заменить АКБ тогда, когда свой основной ресурс она выработала, но еще не пришла в полную негодность. Фактически, это скорее организационные меры, чем технические – комплекс мероприятий, нацеленный на максимально полное использование ресурса батарей, при том, что риск аварий и, соответственно, негативных последствий минимизируется.

Как определить оставшийся срок службы АКБ исходя из внутреннего сопротивления?

Деградации подвержены любые батареи. Причины могут быть разными (повышенные температуры, истечение электролита, сульфатация в результате многократных перезарядок, понижение нагрузки и сеточная коррозия – в зависимости от типа и модели АКБ), но в любом случае это отражается на внутреннем сопротивлении элементов батареи. У штатно работающих батарей со временем из-за естественного износа внутреннее сопротивление начинает расти. Когда отклонение от базового уровня превышает 25%, батарею пора заменить (у некоторых батарей пороговый уровень выше – отклонение порядка 50% – но лучше проверить это значение по спецификациям производителя батареи). Существенное отклонение об нормы в меньшую сторону свидетельствует о явной неисправности, такую батарею необходимо заменить независимо от срока ее использования.

Строго говоря, полный импеданс включает в себя внутреннее сопротивление, индуктивную и реактивную составляющую. Однако с технологической точки зрения для оценки АКБ достаточно измерять только активную составляющую – внутреннее сопротивление адекватно отражает рабочее состояние батареи. Это вполне надежный индикатор деградации, к тому же на его измерение требуется всего несколько секунд. Подобные тесты не требуют лабораторной точности, но важно проводить их регулярно и сопоставлять результаты, полученные в разное время. По этому критерию можно быстро определить, годна батарея к дальнейшему использованию или нет. Для подобных измерений существует не так много приборов. Одни из самых популярных – семейство тестеров аккумуляторных батарей Fluke BT500 (модели BT510, BT520 и BT521).

Чтобы измерить внутреннее сопротивление тут используется 2 щупа. Приборы подают малый переменный ток, имеющий частоту 1000 Гц. Сила тока настолько мала, а частота подобрана таким образом, что измерение можно проводить прямо в ходе нагрузки, на запитываемое оборудование это никак не повлияет.

Можно проводить тесты и без нагрузки. Прибор проводит измерение напряжения, производит расчет сопротивления и выводит результат на экран.

Поскольку внутреннее сопротивление исчисляется в миллиомах, для измерения используется 4-проводное подключение Кельвина, в отечественной электротехнической литературе более известное под названием двойного измерительного моста Томсона. 4 точки подключения обеспечиваются за счет конструкции щупов: каждый из них имеет двухконтактный наконечник, центральный контакт подпружинен и при надавливании утапливается внутрь. В результате каждый щуп соприкасается с поверхностью двумя контактами, реализуя 4-проводную схему подключения и обеспечивая более точное измерение внутреннего сопротивления батареи.

В зависимости от модели прибора и доступных аксессуаров возможно одновременное определение температуры на отрицательной клемме аккумуляторной батареи – для этого используется выносной щуп BTL21 со встроенным ИК-датчиком (см. таблицу «Функции и аксессуары», комплектация зависит от модели прибора). Все измерение занимает 4 секунды. Результаты выводятся на ЖК-дисплей тестера, сохраняются в памяти для последующей загрузки на ПК через порт USB и подготовки отчета при помощи входящего в комплект программного обеспечения.

Тесты проводятся быстро не только за счет скорости измерения самого прибора, но и благодаря наличию удобных щупов, к которым предусмотрены удлинители различного размера. Результаты можно не просто сохранять (в том числе автоматически), но и подразделять на группы в соответствии с количеством блоков и батарей в них, чтобы информация была представлена в четко структурированном виде. Скриншот показывает экран прибора при последовательном измерении: три батареи из 32 уже протестированы, их результаты сохранены, по четвертой выполняются измерения (результаты на экране) и будут сохранены по нажатию кнопки

Save, остальные ячейки пусты для последующих измерений.

Затраты времени на измерительные процедуры для всех 100% аккумуляторных батарей на объекте не выходят за рамки разумного, в результате сопоставление полученных в разное время данных позволит определить, в каких батареях деградация только началась, а в каких достигла уровня, когда их необходимо заменить, не дожидаясь фатального сбоя.

При массовых измерениях наконечники щупов изнашиваются, но все компоненты и измерительные провода могут быть своевременно заменены на аналогичные. Можно заменять только наконечники с подпружиненными контактами. При замене тестового щупа необходимо провести калибровку нуля прибора, для этого в комплекте предусмотрена калибровочная пластина (кассета сопротивлений). Операция выполняется самим пользователем (в отличие от поверки, которая выполняется в сертифицированной организации. Приборы Fluke BT500 внесены в Государственный реестр средств измерений, на них есть методика поверки и сертификаты установленного образца. Межповерочный интервал – 1 год).

Можно изначально держать в запасе дополнительный комплект щупов, а также измерительные провода для режима мультиметра и (в зависимости от модели) токовые клещи. Эти аксессуары позволят дополнить измерения внутреннего сопротивления другими тестовыми функциями. Возможна оценка тока пульсации (присутствие переменной составляющей в постоянном напряжении более 5% может служить симптомом – высокое значение пульсации приводит к перегреву и потере энергии).

Можно отслеживать падение напряжения при разряде (измерения проводятся многократно в ходе процесса разрядки).

Сравнительные возможности тестеров АКБ серии Fluke BT 500

Функции и аксессуары	Fluke BT510	Fluke BT520	Fluke BT521
Измерение внутреннего сопротивления (активной составляющей, мОм)	✓	✓	✓
Измерение напряжения батареи	✓	✓	✓
Многократное измерение напряжения в ходе разрядки	✓	✓	✓
Измерение пульсирующего напряжения (переменная составляющая в постоянном напряжении)	✓	✓	✓
Температура отрицательного полюса АКБ			✓
Режим мультиметра	✓	✓	✓
Режим однократных и последовательных измерений	✓	✓	✓
Задание пороговых значений	✓	✓	✓
Функция автоматического сохранения измерений	✓	✓	✓
Просмотр памяти	✓	✓	✓
Беспроводная связь			✓
Интерактивный тестовый зонд BTL20 с ЖК-дисплеем и динамиком, длинные и короткие удлинители, без датчика температуры		✓
Интерактивный тестовый зонд BTL21 с ЖК-дисплеем и динамиком, длинные и короткие удлинители, ИК-датчик температуры			✓
Токовые клещи i420 переменного и постоянного тока			✓
Калибровочная пластина (кассета сопротивлений)	✓	✓	✓

Необходимо подчеркнуть – приборы Fluke BT500 не дают информацию об остаточной емкости батарей, в результатах не фигурируют ампер-часы. Принципиальная позиция производителя состоит в том, что точно определить емкость можно только при полном заряде/разряде АКБ, а при быстром измерении точно сделать это нельзя в принципе, поскольку конструкции батарей и проходящие в них физико-химические процессы неодинаковы. Внутреннее сопротивление напрямую от остаточной емкости не зависит. Однако оно служит надежным критерием, позволяющим отличить батареи, годные к дальнейшему использованию, от тех, которые необходимо заменить. При регулярном тестировании риск сбоя сводится к минимуму, а на объекте обеспечивается бесперебойное функционирование систем, в которых используются АКБ.

Стандарты проверки аккумуляторных батарей

Существует несколько стандартов, регламентирующих процедуры проверки АКБ в зависимости от их типа (IEEE 450 и IEEE 1188 для стационарных свинцово-кислотных батарей, IEEE 1106 для никель-кадмиевых, есть и другие), но в основных положениях они сходятся:

При первоначальной установке батарей необходимо произвести испытания на разряд (проверка емкости батарей). Их может выполнять изготовитель на производственной площадке, предоставляя затем заказчику документацию, либо приемочные испытания проводятся на объекте. Чем детальнее предоставит информацию по батареям производитель, тем лучше – с этими данными можно будет сопоставлять результаты измерений, проведенных на различных этапах эксплуатации.
В тот же период первоначальной установки проводится тестирование внутреннего сопротивления батарей, чтобы определить их базовые параметры. Данные фиксируются для каждой батареи, в каждом блоке, и хранятся в виде сводных отчетов для будущего сопоставления.
Процедуры 1 и 2 необходимо повторять не реже 1 раза в 2 года для большинства систем, охватываемых гарантией – как правило, это одно из условий для продолжения действия гарантии.
Для большинства АКБ тестирование внутреннего сопротивления следует проводить не реже, чем раз в квартал. В некоторых случаях, если так предусмотрено производителем, батареи проверяются по годичному циклу, но для большинства моделей и типов проверка имеет квартальный график. На объектах, работа которых особо критична, может быть принят свой внутренний регламент, предусматривающий тестирование чаще, каждые 1-2 месяца.
В графике проверок учитывается заявленный производителем полный срок службы батарей: измерения должны проводиться как минимум по истечении каждых 25% срока службы АКБ.

Если батарея выработала 85% от ожидаемого срока службы, необходимо не реже раза в год подвергать ее испытанию на остаточную емкость. С такой же периодичностью тест необходимо проводить, если емкость упала ниже 90% от заявленного производителем уровня (или разница в показаниях между предыдущими измерениями составила более 10%).
Если проверка внутреннего сопротивления продемонстрировала большое расхождение с предыдущими результатами измерений, рекомендуется провести проверку остаточной емкости. При резком падении внутреннего сопротивления или превышении базового значения более чем на 25% батарею следует заменить.
Результаты измерений необходимо сохранять в четком, упорядоченном виде. По отчетам отслеживается состояние каждой батареи, и если на протяжении последних измерений она демонстрирует признаки ускоряющейся деградации, АКБ подлежит замене. Грамотное ведение отчетов позволяет заранее заказать нужные наименования в нужном количестве, чтобы произвести замену вовремя.

Выводы

За состоянием аккумуляторных батарей необходимо следить. Делать это быстро и при этом получать содержательную информацию об остаточном ресурсе АКБ помогут специальные приборы, способные измерять внутреннее сопротивление, такие как семейство тестеров Fluke BT500.

См. также:

Материал подготовлен
техническими специалистами компании “СвязКомплект”.

Что такое емкость аккумулятора и от чего она зависит

Содержание:

Определение ёмкости аккумулятора.

Физический смысл

Ёмкость аккумуляторной батареи определяет количество времени, в течение которого АКБ сможет давать энергию на полезную нагрузку. Емкость аккумуляторной батареи измеряется в ампер-часах.

Сама физическая единица показывает, что ёмкость аккумуляторной батареи — это произведением тока разряда аккумулятора (в амперах) на время разряда АКБ (в часах).

Ёмкость аккумуляторной батареи — это физическая величина, которая вместе с напряжением батареи определяет количество энергии, которую способна дать полностью заряженная аккумуляторная батарея.

Не следует путать понятия ёмкости аккумуляторной батареи и заряда (заряженность) аккумулятора. Ёмкость определяет потенциал аккумуляторной батареи, то есть количество времени, в течение которого АКБ сможет обеспечить питание нагрузки, если аккумуляторная батарея полностью заряжена.

Реальная ёмкость аккумулятора определяется несколькими факторами: величиной приложенной нагрузки, температурой батареи. Чем больше приложена нагрузка, тем быстрее происходит разряд батареи. Чем ниже температура, тем меньше ёмкости имеет батарея.

Ёмкость аккумулятора — величина, зависящая от способа и условий измерения, поэтому её необходимо рассматривать в соответствии с технической документацией к батареи.

Обычно производитель определяет длительным способ разряда батареи (в течение 20 часов) при комнатной температуре (20 градусов).

Определение ёмкости аккумулятора методом длительного разряда

Стандартным лабораторным методом определения ёмкости аккумулятора является метод длительного контрольного разряда. В начале аккумуляторную батарею полностью заряжают, а потом разряжают постоянным малым током.

Одновременно ведут учёт времени разряда батареи. Ёмкость аккумулятора вычисляют как произведение силы тока на время.

Сложность метода состоит в необходимости поддерживать постоянное значение силы тока разряда, для этого используют специальное оборудование.

Бытовым способом измерения ёмкости аккумулятора является метод разряда АКБ с помощью постоянной нагрузки. При этом используют в качестве нагрузки одну или несколько автомобильных ламп, выбирая нагрузку из расчета 1/20 величины номинальной ёмкости.

Время засекается по обычным часам. Такой метод имеет неточность, так как напряжение АКБ в течение тестирования снижается, и, следовательно, меняется ток нагрузки.

Следует так же опасаться полного (глубокого) разряда АКБ, это может привести к поломке батареи.

Еще один способ измерения ёмкости аккумулятора также основан на использовании метода длительного разряда. В этом случае используется специальная электронная схема и электронные часы, подключенные в схему. Такую схему можно найти на страницах журналов радиолюбителей.

Собрать её сможет опытный радиолюбитель или профессиональный электронщик, для каждого аккумулятора придется подобрать расчетным путём необходимые значения сопротивления нагрузки. Измерение проводится так же в течение 20 часов.

Определение ёмкости аккумулятора с помощью специального электронного тестера

Для быстрого определения ёмкости аккумулятора можно использовать специальные тестеры ёмкости аккумуляторов. Работа таких устройств основана на проведении серии специальных измерений.

Для определения ёмкости тестер отправляет несколько зондирующих импульсов в подключенную аккумуляторную батарею. Получив обратный сигнал, тестер проводит их распознание и с помощью микропроцессора делает необходимые вычисления ёмкости аккумулятора.

Полученный результат выводится на электронный дисплей устройства.

Одним из таких приборов является тестер ёмкости аккумуляторных батарей SKAT-T-AUTO.

Тестер ёмкости аккумулятора SKAT-T-AUTO является полностью автоматический прибором, не требует специальных знаний для проведения измерений. Тестер предназначен для быстрой оценки технического состояния герметичных и негерметичных свинцово-кислотных АКБ с номинальным напряжением 12 В и номинальной ёмкостью от 1,0 до 120 Ач.

Тестер емкости аккумулятора позволяет определить ёмкость аккумулятора с необходимой для эксплуатации АКБ точностью всего за 15 секунд. Работа с прибором очень проста. Нужно отсоединить батарею от прибора, в котором она установлена, подсоединить к тестеру с помощью специальных зажимов и нажать всего одну кнопку.

После определения остаточной ёмкости батареи, её сравнивают с номинальной ёмкостью новой батареи, указанной в паспорте изделия. Если остаточная ёмкость батареи менее 50 %, то её необходимо вывести из эксплуатации и провести восстановление или замену батареи.

Емкость аккумуляторной батареи — важная характеристика при выборе

15024 Опубликовано 24 октября 2018

Аккумуляторная батарея (АКБ) характеризуется рядом параметров,

и одним из основных является электрическая емкость. Электрической емкостью принято понимать способность проводника накапливать заряд, измеряемой в фарадах.

Поэтому, если относить способность накопления энергии к аккумуляторным батареям, то следует принимать определение емкости аккумулятора. Измеряется емкость аккумуляторной батареи в ампер-часах, а сокращенно обозначается «А*ч».

Это значение, вместе с другими характеристиками, указывается в технической документации аккумулятора и на его фирменной этикетке.

Емкость батареи

С точки зрения физики емкость аккумулятора измеряется в Кулонах (Кл), а не в А*ч, и она равна способности проводника отдавать энергию при силе тока в 1А за 1с времени.

Поэтому параметры емкости аккумуляторных батарей C путают с электрическим зарядом Q (количеством электричества). Заряд Q [Кл] в свою очередь равен [1А]*[1с], при переводе в часы [3600 Кл] = [1А]*[60*60]=[А*ч].

Автомобильные АКБ емкость измеряется в ампер-час (Ah), для мобильных устройств в миллиампер-час (mAh).

Упростим восприятие в виде формул:Также некоторые производители указывают емкость батарей в киловатт-часах (кВт*ч). Чтобы перевести кВт*ч в А*ч необходимо воспользоваться простой формулой мощности P=UI [Вт=В*А], I=P/U [А=Вт/В], таким образом чтобы перевести мощность в ампер-часы необходимо мощность P поделить на напряжение сети (220В/380В) и умножить на час. Номинальная электрическая емкость (С) задает количество электричества, отдаваемое аккумулятором при стандартном цикле разряда, который устанавливается в 10 или 20 часов. Другим условием разряда является конечное напряжение разряда 1,8 В на одну банку аккумулятора. Таким образом, АКБ с номинальным напряжением 12 В разряжается до 10,8 В.

Для определения разрядного тока (в амперах) следует разделить емкость (в ампер-часах) на длительность разряда (в часах).

Пример: АКБ емкостью 66 А*ч может работать 20 часов при токе разряда 66/20=3,3 (А).

Разумеется, это не означает, что эту батарею можно разряжать в течение 1 часа током 66 А – при увеличении разрядного тока емкость АКБ снижается, а большие значения тока недопустимы – пластины аккумулятора могут покоробиться.

Кроме номинальной емкости АКБ существует еще понятие резервной емкости. Резервная емкость определяет, сколько часов аккумулятор сможет питать бортовую сеть автомобиля при отказавшем генераторе. В этом случае резко возрастает разрядный ток, с учетом обогрева и освещения он составляет порядка 25 А. При такой нагрузке резервная емкость составляет ⅔ от номинальной.

Пример: Для АКБ номинальной емкостью 66 А*ч резервная емкость составит ⅔ х 66=44 (А*ч).

Ток 25 А в цепи эта батарея будет поддерживать в течении 44/25≈1,8 (А), т.е. менее 2 часов. На этикетке АКБ резервная емкость, если она указывается, приводится не в ампер-часах, а в минутах. Так, по примеру выше она будет порядка 100 минут.

Существует простое правило определения резервной емкости в минутах «навскидку» — для этого емкость АКБ в А*ч нужно умножить на 1,6. Проверим для нашего аккумулятора: 66 х 1,6≈106 (мин). Почти полное совпадение с предыдущим расчетом.

Номинальная емкость АКБ определяется целым рядом конструктивных и технологических ее характеристик, а также условиями эксплуатации. Среди основных влияющих факторов:

химический состав электролита;
размеры свинцовых пластин;
количество и свойства активной массы.

Емкость зависит и от температуры окружающей среды. На каждый градус температуры ниже 20 °С емкость снижается примерно на 1 А*ч, т.е. при нулевой температуре АКБ может потерять 20 А*ч своей емкости.

Номинальная емкость АКБ не достигнет величин, теоретически рассчитываемых исходя из количества активных веществ в аккумуляторах, поскольку с электролитом взаимодействует не вся активная масса. Обычно коэффициент использования активной массы аккумуляторных пластин составляет 50-60%.

Как измерить емкость своего аккумулятора

Умея измерить емкость аккумулятора, можно проверить соответствие реальной емкости проставленной на этикетке для нового аккумулятора, а также периодически проверять ее для эксплуатируемого.

Для проверки емкости необходимо провести цикл «заряд-разряд» – вначале полностью зарядить аккумулятор (как правило, рекомендуемым зарядным током в 10% от номинальной емкости до напряжения 14,4 В в течение 13-15 часов при зарядке полностью разряженной АКБ), а затем разрядить его для измерения электрической емкости до напряжения 10,8 В требуемым в соответствии с выбранной длительностью цикла разряда (10 или 20 часов) током разряда.

К АКБ необходимо подключить нагрузку, ток через нагрузку контролировать амперметром, а напряжение на клеммах АКБ измерять вольтметром. В качестве нагрузки можно использовать мощный электрический резистор (или реостат) сопротивлением в омах, вычисляемым по формуле R=U/I, где U – номинальное напряжение батареи (вольт), а I – разрядный ток (ампер).

Пример: При разряде 12-вольтовой батареи током 3,3 А сопротивление нагрузочного резистора должно составлять 12/3,3≈3,6 (Ом).

При отсутствии подходящего резистора или реостата в качестве нагрузки можно подключить одну или несколько соединенных параллельно автомобильных ламп накаливания.

Поскольку на лампах, кроме номинального напряжения, обычно обозначается номинальная мощность в ваттах, лампы удобно подбирать по их мощности по формуле: P=U x I, где U – номинальное напряжение батареи (вольт), а I — ток разряда (ампер).

Пример: Для разряда АКБ с номинальным напряжением 12 В током 3,3 А к ней можно в качестве нагрузки подключить автомобильные лампы накаливания общей мощностью 12 х 3,3 ≈ 40 (Вт).

Если аккумулятор емкостью 66 А-ч выдержит испытание, то эти лампы, будучи к нему подключены, будут непрерывно гореть 20 часов, при этом напряжение на выводах аккумулятора не должно опускаться к концу цикла разряда ниже 10,8 В.

Как правильно выбрать аккумулятор для автомобиля по его емкости

Обычно чем выше рабочий объем двигателя, тем более мощный аккумулятор ему требуется. Правильно выбрать АКБ можно по приводимой ниже таблице.

Транспортное средство	Рабочий объем двигателя, л	Рекомендуемая емкость АКБ, А-ч
Легковой автомобиль	1-1,9	55-60
Грузовой автомобиль	1,6-10,9	77-140
Фура, автопоезд	7,2-17	190-200

Ориентировочно требуемую емкость АКБ можно определить, умножив квадратный корень из рабочего объема двигателя на 50.

Пример: 2-литровый двигатель требует АКБ емкостью 50 х √2≈70 (А-ч).

Если бортовая сеть автомобиля перегружена потребителями, либо двигатель автомобиля дизельный (требующий более мощного стартера), аккумулятор можно взять с запасом по емкости. Запас обеспечит пуск двигателя в холодное время года, когда реальная емкость АКБ уменьшается.

Но не следует эксплуатировать автомобиль с АКБ чрезмерно большой емкости – недостаточно мощный генератор окажется не в состоянии полностью зарядить разряженный аккумулятор, и преимущество в электрической емкости окажется мнимым. Также более мощный аккумулятор заставит более напряженно работать автомобильный стартер, что скажется на сроке его службы.

От чего зависит производительность аккумуляторной батареи в

Производительность аккумулятора — это способность батареи как можно дольше сохранять максимальную ёмкость и сопротивляться саморазряду, износу и старению из-за химических процессов.

Аккумуляторы для телефонов и смартфонов — типы и характеристики.

Все хотят выбрать самый хороший элемент питания. И хотя идеального варианта не существует, приблизиться к нему возможно. Просто учитывайте четыре фактора, которые оказывают существенное воздействие на производительность батареи.

Саморазряд аккумулятора

В любом химическом элементе питания уменьшается полезная ёмкость из-за реакций веществ внутри даже тогда, когда он не подключён к электронному устройству. На саморазряд больше всего влияет температура (хранения или эксплуатации).

Срок службы батареи

Период, в течение которого аккумулятор способен вмещать максимальный процент энергии от заявленной ёмкости (рассчитывается заводом в условиях комнатной температуры).

Аккумулятор повышенной ёмкости

Ёмкость — это мера энергии, сохраняемой внутри ячейки.

Выражается она в Ач (ампер-час) или мАч (Миллиампер-час) и определяет способность батареи работать в соответствии с указанными критериями разряда в течение установленного заводом периода времени от одной зарядки.

Аккумулятор повышенной ёмкости (усиленный) превышает спецификации OEM-производителя и обеспечивает более длительное время автономной работы, чем оригинальная батарея.

Пример аккумуляторов повышенной ёмкости для телефонов и их цены.

Температура АКБ

Когда вы переносите телефон или другой гаджет с батареей внутри с холода в тепло и наоборот, то производительность аккумулятора и срок службы снижаются.

• Высокая температура усиливает химические реакции внутри, что преждевременно изнашивает АКБ. • Низкая температура замедляет химические реакции внутри и делает АКБ менее ёмким и надёжным.

Комнатная температура 25°C — это золотая середина, идеальные условия для хранения и эксплуатации батареи. Высокая температура начинается от +35°C. Переохлаждение ниже 0°C негативно сказывается на состоянии батареи (за исключением литиевых ячеек Penn State). Любые резкие перепады тоже приводят к преждевременному износу элемента питания.

Почему АКБ зимой работает хуже? Подготовить аккумулятор на зиму

Проблема подготовки аккумулятора на зиму знакома автомобилистам — зимой аккумулятор слабее и медленнее крутит стартер, быстро разряжается. Это связано с тем, что зимой нагрузка на аккумулятор возрастает, а характеристики аккумулятора резко ухудшаются в связи с понижением температуры эксплуатации.

Рассмотрим влияние холода на основные характеристики свинцовых аккумуляторов:

внутреннее сопротивление
напряжение
емкость
отдача

Внутреннее сопротивление складывается из сопротивления материала пластин, активного поверхностного слоя пластин, сепараторов, и сопротивления электролита, которое сильно зависит от температуры, снижение подвижности ионов и увеличение вязкости электролита повышают внутреннее сопротивление.

При температуре от -30°C до -40°C снижается скорость диффузии ионов электролита, проводимость активного слоя падает в восемь раз, проводимость сепараторов в четыре раза.

Основными свойствами электролита являются плотность, температура замерзания, вязкость и удельное сопротивление.

Плотность электролита находится линейной зависимости от температуры в диапазоне от 20 С до – 30 С и может определяться по формуле 1.28 + (Т-20)Х0.007

В диапазоне от 0°C до -30°C при падении температуры на 1°C:

— вязкость увеличивается на 16%

— удельное сопротивление увеличивается на 15%

— емкость аккумулятора падает на 4%

Внутреннее сопротивление также увеличивается при разряде большими токами как результат уменьшения плотности электролита в порах активной массы и около электродов.

Зависимость удельного сопротивления электролита плотностью 1,30 г/см3 от температуры:

Температура, °С	Удельное сопротивление электролита Ом·см
+ 40	0,89
+ 25	1,28
+ 18	1,46
	1,92
– 18	2,39

Соответственно, с падением температуры аккумулятора снижается максимальный отдаваемый батареей ток.

Как видно из вышеприведенных данных, с понижением температуры электролита с +40°С до -18°С удельное сопротивление возрастает в 2,7 раза.

Напряжение на клеммах аккумулятора является разницей значения электродвижущей силы (ЭДС) и падением напряжения на внутреннем сопротивлении аккумулятора, которое значительно зависит от температуры, плотности электролита и потребляемого тока.

Напряжение заряда при 20°С составляет 13,8 В, при снижении температуры должно увеличиваться на 0,003 В/град, что составляет при О°С дополнительно 0,6В (14,4В) и при -20°С дополнительно 1,2В (15В).

Зимой АКБ страдают от недозаряда, особенно при коротких поездках.

Напряжение на клеммах АКБ 12,72 В говорит о 100% заряде.
12,24 В — заряде 50%,
11,76 В соответствует полностью разряженному аккумулятору.

При частичном заряде падает плотность электролита и повышается вероятность его замерзания и разрушения батарей.
Электролит плотностью 1,28 замерзает при -65°C, плотностью 1.20 при -20°C, плотностью 1.10 при – 7 °C.

Емкостью аккумулятора называется количество электричества, которое может отдать полностью заряженный аккумулятор при заданном режиме разряда, температуре и конечном напряжении. Емкость измеряют в ампер-часах и определяют по формуле C=Ip*tp, где С – емкость, а·ч;Ip – сила разрядного тока, а;tp – время разряда, ч.

Снижение емкости аккумулятора при понижении температуры вызвано повышением вязкости электролита и замедлением диффузии электролита в поры активной массы, внутренние слои которой не участвуют в реакции разряда.

Отдача по емкости — отношение количества электричества, полученного от аккумулятора при разряде, к количеству электричества, необходимого для заряда аккумулятора до первоначального состояния при определенных условиях. Отдача по емкости зависит от полноты заряда, который падает с падением температуры электролита.

Все вышесказанное объясняет значительное влияние холода на основные характеристики свинцовых аккумуляторов. В холодное время, разряженный после неудачного запуска двигателя и оставленный в машине почти новый аккумулятор, может быть испорчен в результате замерзания электролита.

Если рассматривать практический пример, то мы наблюдали падение емкости АКБ с 80 A/ч до 12 А/ч при температуре -18°C и токе разряда 240А.

1. Утепление подкапотного пространства

2. Если автомобиль хранится в гараже, то можно подсоединить к аккумулятору коннекторы постоянного подключения и соединять его с зарядным устройством Optimate или Battery Service — данные зарядные устройства имеют режим хранения и не требуют отключения от акб после окончания процесса зарядки акб.

3. С периодичностью раз в неделю/месяц (в зависимости от состояния акб и температуры эксплуатации) подзаряжать аккумулятор зарядным устройством.

4. Обязательно менять масло в двигателе на зимнее — это позволит не только снизить нагрузку на акб в момент старта двигателя, но и значительно увеличит срок его службы.

Емкость аккумуляторной батареи

Емкость аккумуляторов— это количество электрической энергии, которое может отдать полностью заряженный аккумулятор при определенном режиме разряда и температуре от начального до конечного напряжения. Единицей СИ для электрического заряда является кулон (1Кл), но на практике емкость обычно выражается в ампер-часах (Ач).

Емкость измеряют в ампер-часах и определяют по формуле:
C=Ip *tp,гдеС– емкость, Ач;
Ip– сила разрядного тока, А;
tp– время разряда, Ч.

Номинальная емкость— емкость, которую должен отдать новый полностью заряженный аккумулятор в нормальных условиях разряда, указанных в стандарте на этот аккумулятор. При этом напряжение не должно упасть ниже определенной величины.

Так как емкость зависит от разрядного тока и конечного разрядного напряжения, в условном обозначении аккумуляторов указывается емкость, соответствующая определенному режиму разряда. Для стартерных аккумуляторов за номинальную принимается емкость при 20-часовом, стационарных при 10-часовом, тяговых при 5-часовом режимах разряда.

Пример оценки ёмкости батареи 20-ти часовым режимом разряда током 0.05 С20 (током, равным 5% от номинальной ёмкости). Если ёмкость батареи 55Ач, то разряжая ее током 2.75А, она полностью разрядится за 20 часов. Аналогично для батарей ёмкостью 60Ач полный 20-ти часовой разряд произойдет при чуть большем токе разряда — 3А.

Отдача по емкости — отношение количества электричества, полученного от аккумулятора при разряде, к количеству электричества, необходимого для заряда аккумулятора до первоначального состояния при определенных условиях.

Она зависит от полноты заряда. Часть же заряда теряется на газообразование, это уменьшает коэффициент отдачи.

Емкость остаточная– величина, соответствующая количеству электричества, которое может отдать частично разряженный аккумулятор при установленном режиме разряда до конечногонапряжения.

Резервная ёмкость аккумуляторной батареи— время, в течение которого батарея сможет обеспечить работу потребителей в аварийном режиме. Величина резервной ёмкости, выраженная в минутах, последнее время все чаще проставляется изготовителями стартерных аккумуляторных батарей после значения тока холодного старта.

Емкость зарядная— количество электричества, сообщаемое аккумулятору во времязаряда.Зарядная емкость акб всегда больше разрядной из-за потерь энергии на побочные реакции и процессы.

При постоянном токе заряда l зарядная емкость С= I * t, где t — время заряда.

Измерение емкости ведется до падения напряженияхотя бы одного элемента аккумуляторной батареи до величины, регламентированной для конкретного режима разряда.

В течение срока службы емкость акб изменяется. В начале срока службы она возрастает, так как происходит разработка активной массы пластин. В процессе эксплуатации емкость некоторое время держится стабильной, а затем начинает постепенно уменьшаться из-за устаревания активной массы пластин.

Емкость батареи зависит от количества активного материала и конструкции электродов, количества и концентрации электролита, величины тока разряда, температуры электролита, степени изношенности аккумулятора, наличияпосторонних примесей в электролитеи других факторов.

При увеличении тока разряда емкость батареи уменьшается. АКБ при форсированных режимах разряда отдают емкость меньше, чем при разряде более длительными режимами (небольшой величиной тока).

Поэтому на аккумуляторах могут быть обозначения при 3,5,6,10,20 и 100 часах разряда. При этом емкости одной и той же батареи будут совершенно разные.

Наименьшая будет при 3-х часовом разряде, наибольшая при 100 часовом.

С повышениемтемпературы электролитаемкость растет, но при излишне высоких температурах уменьшается срок их службы.

Это происходит потому что, при повышении температуры электролит легче проникает в поры активной массы, так как уменьшается его вязкость и увеличивается внутреннее сопротивление.

Поэтому в реакции разряда принимает участие больше активной массы, чем при заряде, производившемся при более низкой температуре.

При низкихже температурах емкость и полезное действиеАКБбыстро уменьшается.

Если увеличить концентрацию (плотность электролита), то емкость также увеличится, но аккумулятор быстро выйдет из строя из-за разрыхления активной массы батареи.

Аккумуляторы. Общие сведения | АКБ

Аккумулятор — это устройство, предназначенное для хранения электрической энергии, причем энергия в этом устройстве хранится в химическом виде.

Принцип действия аккумулятора заключается в том, что два металла находятся в растворе кислоты, и при этом они вырабатывают электричество. Аккумуляторы характеризуется по таким основным характеристикам, как:

емкость
внутреннее сопротивление
ток саморазряда
срок службы

Емкость аккумулятора

Емкостью аккумулятора — это количество запасенной электроэнергии, которой обладает аккумулятор. Это одна из самых главных характеристик аккумулятора, ведь от емкости зависит время работы электроприборов, подключенных к аккумулятору.

Емкость аккумулятора измеряется в миллиампер-часах (мА*ч). При этом на этикетке или же непосредственно на аккумуляторе указывается номинальная емкость. Дело в том, что номинальная емкость не всегда равняется реальной. Реальная емкость аккумулятора может отличаться от номинальной в диапазоне от 80 до 110%. Связано это с тем, что на протяжении всего срока эксплуатации аккумулятора, его реальная емкость постепенно меняется, как правило, в сторону уменьшения и, кроме всего прочего, зависит от множества дополнительных факторов. Значительно влияют на реальную емкость условия эксплуатации и обслуживания, время эксплуатации и способ зарядки аккумулятора.

Различие номинальной и реальной емкости аккумулятора

Электрическая емкость аккумуляторной батареи состоит из номинальной и реальной.

Номинальная электрическая емкость — это то количество энергии, которым батарея теоретически должна обладать в заряженном состоянии.

Данный параметр аналогичен емкости, например, стакана. Так же как в стандартный граненый стакан можно налить 200 мл воды, так и в батарею можно «закачать» лишь вполне определенное количество энергии. Но определяется это количество энергии не в момент заряда, а при обратном процессе (при разряде батареи) постоянным током в течение измеряемого промежутка времени до момента достижения заданного порогового напряжения.

Измеряется емкость в ампер-часах (А/ч или мА/ч) и обозначается буквой С. Значение номинальной емкости батареи, как правило, зашифровано в ее обозначении.

Реальное значение емкости новой батареи на момент ввода ее в эксплуатацию колеблется от 80 до 110% номинального значения и зависит от фирмы-изготовителя, условий и срока хранения, а также от технологии ввода в эксплуатацию. Нижний предел (80%) обычно рассматривается как минимально допустимое значение для новой батареи.

Теоретически батарея, например, номинальной емкостью 1000 мА/ч может отдавать ток 1000 мА в течение 1 ч, 100 мА — в течение 10 ч, или 10 мА — в течение 100 ч.

Практически же при высоком токе разряда номинальная емкость не достигается, а при низком токе — превышается. В процессе эксплуатации емкость батареи уменьшается. Скорость уменьшения зависит от типа батареи, технологии обслуживания в процессе работы, используемых зарядных устройств, условий и длительности эксплуатации.

Внутреннее сопротивление батареи определяет ее способность отдавать в нагрузку большой ток. Эта зависимость подчиняется закону Ома. При низком значении внутреннего сопротивления батарея способна отдать в нагрузку больший пиковый ток (без существенного уменьшения напряжения на ее выводах), а значит, и большую пиковую мощность, в то время как высокое значение сопротивления приводит к резкому уменьшению напряжения на выводах батареи при резком увеличении тока нагрузки. Это приводит к тому, что внешне хороший аккумулятор не может полностью отдать запасенную в нем энергию в нагрузку.

Типичные сроки сохранности заряда различных типов батарей и аккумуляторов (при условии полного заряда)

Никель-гидридные (Ni-MH) аккумуляторы — 2 недели (саморазряд 30% в месяц).
Никель-кадмиевые (Ni-Cd) аккумуляторы — 3 недели (саморазряд 20% в месяц).
Литий-ионные (Li-Ion) аккумуляторы — 6 недель (саморазряд 10% в месяц).
Свинцовые кислотные аккумуляторы — 3 месяца (саморазряд 5% в месяц).
Литиевые (Li-Metal) аккумуляторы — 1 год.

Внутреннее сопротивление

Внутреннее сопротивление — также достаточно важный параметр аккумулятора. Единицей измерения внутреннего сопротивления является миллиом (мОм). Сопротивление, в свою очередь, зависит от емкости одного элемента (банки) аккумулятора, числа этих элементов, типа аккумулятора, срока службы и условий работы. Определяется внутреннее сопротивление с помощью приборов-анализаторов.

Во время работы аккумулятора внутреннее сопротивление постепенно увеличивается. Если аккумулятор имеет сопротивление в целых 500 Ом, то можно сделать вывод о том, что он имеет весьма солидный возраст или просто неправильно использовался.

Большое внутреннее сопротивление приводит к повышенному расходу электроэнергии и, как следствие, к меньшему времени работы приборов, так как по закону Ома большое сопротивление значительно увеличивает потребляемый ток и одновременное падение напряжения. А при сильном падении напряжения подключенный электроприбор принимает аккумулятор за разряженный или же просто за тот, который не в состоянии работать. В результате аккумулятор не может выдать всю запасенную энергию, что значительно сокращает время работы электроприборов.

Саморазряд аккумулятора — это самопроизвольная утечка электроэнергии из заряженного аккумулятора в течение некоторого времени. Этому явлению подвержены практически все виды аккумуляторов, независимо от их устройства и электрохимического типа.

Для количественного определения саморазряда служит величина энергии, которую теряет аккумулятор на протяжении определенного периода времени, и исчисляется он в процентах от величины полностью заряженного аккумулятора. Величина саморазряда — не постоянна, так, в первые сутки после зарядки она достигает максимальных значений, а затем постепенно уменьшается.

В связи с этим, принято измерять величину саморазряда в первые сутки, а затем через месяц после заряда. На саморазряд также имеет влияние температура окружающей среды, причем взаимосвязь между величиной саморазряда и температурой пропорциональна. Имеется в виду, что при повышении температуры увеличивается и величина саморазряда.

К примеру, у некоторых типов аккумуляторов при повышении температуры от 20 до 30 градусов величина саморазряда увеличивается в два раза. Если говорить о более конкретных его значениях, то для аккумуляторов Ni-Cd типа нормальной считается величина 10% в сутки, а аккумуляторы Ni-MH типа имеют несколько большую величину саморазряда, для Li-Ion и для Li-Pol эта величина настолько мала, что ее оценивают только через месяц после заряда. Что же касается месячной величины саморазряда, то для этих же типов аккумуляторов соответственно имеем такие параметры:

Ni-Cd — 20%
Ni-MH — 30%
Li-Ion — 10%

Эти показатели являются среднестатистическими, и могут несколько отличатся у каждого конкретного аккумулятора.

Для определения величины срока службы аккумулятора используют количество циклов между зарядом и разрядом аккумулятора, которое он способен выдержать во время эксплуатации, не меняя при этом в значительных пределах своих главных параметров, таких как емкость, величина саморазряда, в!гутрсннее сопротивление.

Также учитывается время, которое истекло с момента изготовления аккумулятора. В том случае, если емкость уменьшается до 60% номинального значения, аккумулятор считается вышедшим из строя. На срок службы влияют самые различные факторы:

тип аккумулятора
способ заряда
условия эксплуатации
правильность обслуживания

В зависимости от используемой электрохимической системы все аккумуляторы делятся на следующие типы:

SLA/Pb — классические свинцово-кислотные
Ni-Cd — никель-кадмиевые
Ni-MH — никель-маталлгидридные
Li-Ion — литий-ионные
Li-Pol — литий-полимерные, которые являются относительно новым словом в современной технике.

что же измеряется в ампер-часах

Что такое емкость автомобильного аккумулятора

Емкость автомобильного аккумулятора – это способность батареи хранить определенное количество энергии. За емкость аккумулятора отвечает количество активной массы на электродах аккумуляторной батареи. Емкость аккумулятора определяется количество активной массы (сульфата свинца) на электродах аккумулятора, поэтому емкость аккумулятора напрямую зависит от количестве пластин и их толщины. То есть чем больше активной массы, тем больше ампер часов аккумулятора и дольше времени аккумулятор способен выдавать напряжение для стартера. Так как карбюраторные автомобили заводились в мороз неохотно и перед запуском двигателя приходилось серьезно «поколдовать», приобретали аккумулятор увеличенной мощности. Это позволяло долго крутить коленчатый вал, а в случае, если залили свечи, можно было их просушить/прокалить и пытаться запустить двигатель снова.

Что такое ампер-час

Согласно ГОСТа 2008 года, Ампер/час – это способность аккумулятора выдавать ток в 200 ампер при температуре -18 градусов на протяжении определённого количества времени. Именно это количество часов является теми самыми «ампер-часами».

Сколько ампер часов в батарейке и телефоне

Мизинчиковый аккумулятор типа Ni-Mh класса AAA имеет емкость 0,8-1,2 Ампера, а пальчиковый аккумулятор AA – 2,7-3,2 А/ч.

Аккумулятор телефона Samsung A5 2017 имеет батарею 3 А/ч, а Iphone X – 2,9 А/ч

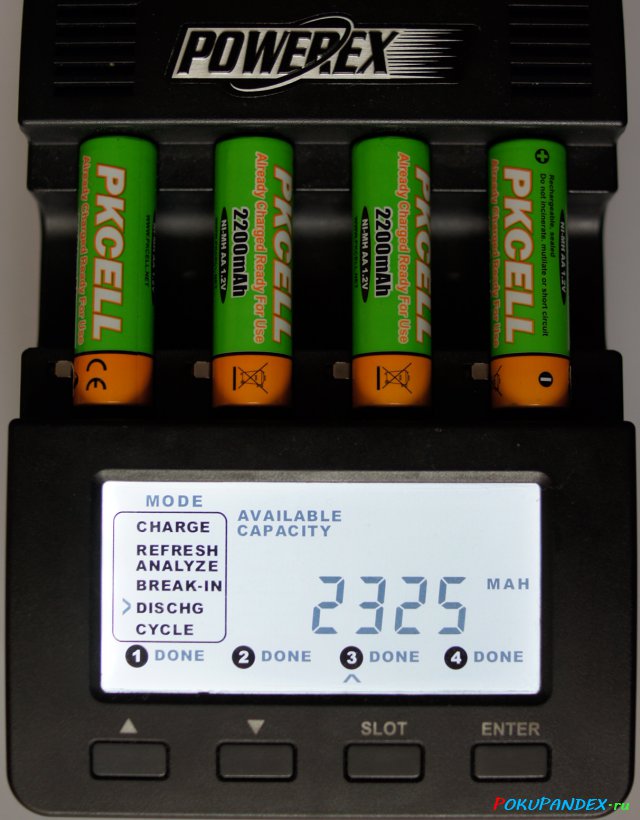

Как измерить емкость аккумулятора

Проверить номинальную емкость автомобильного аккумулятора в домашний условиях практически невозможно. Но самостоятельно вы можете измерить резервную емкость аккумулятора. Она равно времени в минутах, которое автомобиль без света фар и дополнительных потребителей может проехать с неисправным генератором. При чем, некоторые Кулибины утверждают, что емкость аккумулятора можно проверить с помощью мультиметра – это миф. Часто емкость аккумулятора прямо пропорциональна его массе.

Мифы о емкости аккумулятора

Можно ли сжечь электрооборудование, если поставить аккумулятор большой емкостью.

Нет, сжечь электрооборудование таким образом нельзя.

Сведения о выполнении перерасчета системой оценки состояния аккумулятора в iOS 14.5

В iOS 14.5 добавлено обновление, с помощью которого система оценки состояния аккумулятора выполнит перерасчет максимальной емкости аккумулятора* и пиковой производительности на iPhone 11, iPhone 11 Pro и iPhone 11 Pro Max, чтобы решить проблему неточной оценки состояния аккумулятора у некоторых пользователей. В число симптомов этой ошибки входят неожиданная разрядка аккумулятора и снижение пиковой производительности (редко). Эта неточная оценка состояния аккумулятора не отражает его фактическое состояние.

Во время выполнения перерасчета состояния аккумулятора вы увидите сообщение в разделе «Настройки» > «Аккумулятор» > «Состояние аккумулятора». Перерасчет максимальной емкости и пиковой производительности выполняется во время регулярных циклов зарядки и может длиться несколько недель. Во время выполнения перерасчета отображаемый процент максимальной емкости остается прежним. Значение пиковой производительности может быть обновлено, но большинство пользователей этого не замечают. Если вы видели предыдущее сообщение об ухудшении состояния аккумулятора, оно будет удалено после выполнения обновления до iOS 14.5.

После завершения перерасчета процент максимальной емкости и значение пиковой производительности будут обновлены. Сообщение о перерасчете также исчезнет. Это будет означать завершение этого процесса.

Если при перерасчете оценки состояния аккумулятора выяснится, что состояние аккумулятора значительно ухудшилось, вы увидите сообщение о необходимости обратиться в сервисный центр.

Иногда выполнить перерасчет не удается, и появляется сообщение о необходимости замены аккумулятора на новый. В этом случае вы можете бесплатно заменить аккумулятор в авторизованном сервисном центре компании Apple, чтобы восстановить изначальные емкость и производительность. Это сообщение не является предупреждением о проблеме безопасности. Аккумулятор по-прежнему можно использовать.

* Для определения максимальной емкости аккумулятора применяется набор алгоритмов и измерений, выполняемых во время использования. С течением времени эти алгоритмы могут обновляться, чтобы обеспечивать более точную оценку максимальной емкости.

Основные единицы измерения емкости аккумулятора – Вт.ч и мАч

Почему так важно при покупке пуско-зарядного устройства обращать внимание на его емкость? Именно от нее зависит продолжительность автономной работы питающихся от ПЗУ гаджетов. Емкость прибора имеет также решающее значение при запуске двигателя автомобиля – чем она выше, тем, соответственно, больше раз можно пытаться завести мотор.

В описаниях и паспортах ПЗУ емкость может быть указана в мАч и/или Вт.ч. О чем говорят эти характеристики?

Значение емкости в Втч и мАч – принципиальное различие

Максимально точно потенциал устройства описывает абсолютная постоянная емкость, измеренная в Вт.ч. К примеру, у Carku E-Power Elite она равна 44,4 Вт.ч. Это означает, что данный прибор может питать нагрузку 44,4 Вт в течение одного часа при любых токах и напряжениях.

Если емкость в Втч не указана в технических характеристиках ПЗУ, подсчитать ее очень просто – нужно перемножить ее значение в Ач на номинальное напряжение аккумулятора в вольтах.
Значение емкости в мАч – это относительная величина, описывающая емкость устройства для конкретного напряжения. То есть, к примеру, для 5 В у аккумуляторной батареи будет одна емкость, а для 19 В – другая.

Для определения абсолютной постоянной емкости в Втч необходимо знать ее значение в Ач (ампер-час). 1 Ач = 1000 мАч. Чтобы получить величину емкости в Ач, нужно показатель в мАч разделить на 1000.

Какое номинальное напряжение аккумуляторов Li-Po?

Номинальное напряжение одноэлементного литий-полимерного аккумулятора – 3,7 В. Именно такое исполнение имеют портативные пуско-зарядные устройства CARKU. У многих это вызывает вопросы, ведь у прибора есть несколько рабочих разъемов с разным значением выходного напряжения – 5 В, 12 В, 19 В? Их получают из номинального в результате преобразований, происходящих в электронной начинке устройства.

Подбираем технику CARKU по техническим характеристикам

Опираясь на приведенную информацию, вы можете выбирать технику CARKU, ориентируясь на мощность наиболее часто используемых гаджетов. К примеру, если вы планируете подключать к прибору ноутбук ASUS N73S, имеющий литий-полимерный аккумулятор с емкостью 4 400 мАч – определите его мощность и сравните ее с характеристиками CARKU. Для этого:
1)переведите значение ёмкости из миллиампер-часов в ампер-часы – 4 400 мАч / 1000 = 4,4 Ач;
2)умножьте полученные ампер-часы на номинальное напряжение литий-полимерной батареи – 4,4 Ач х 3,7 В = 16,28 Втч.

Если вы решите купить Carku E-Power Elite, емкость которого 44,4 Вт.ч, то подключенный к полностью заряженному устройству ноутбук проработает 44,4 Втч / 16,28 Вт.ч = 2,7 часа. Модель Carku E-Power-37 с емкостью 55,5 Вт.ч обеспечит 55,5 Вт.ч / 16,28 Вт.ч = 3,4 часа беспрерывной эксплуатации.

Емкость аккумулятора: что измеряется в ампер-часах

Что такое емкость автомобильного аккумулятора

Что такое ампер-час

Сколько ампер часов в батарейке и телефоне

Мизинчиковый аккумулятор типа Ni-Mh класса AAA имеет емкость 0,8-1,2 Ампера, а пальчиковый аккумулятор AA – 2,7-3,2 А/ч.

Аккумулятор телефона Samsung A5 2017 имеет батарею 3 А/ч, а Iphone X – 2,9 А/ч

Как измерить емкость аккумулятора

Мифы о емкости аккумулятора

Можно ли сжечь электрооборудование, если поставить аккумулятор большой емкостью

Нет, сжечь электрооборудование таким образом нельзя.

Разряд и емкость аккумулятора — Rebelcell

Напряжение и разряд аккумулятора

Почему мы всегда говорим о 12-вольтовых или 24-вольтовых батареях, но никогда не выдают ровно 12 или 24 вольт? Это связано с тем, что каждая батарея всегда обеспечивает немного более высокое напряжение, когда батарея полностью заряжена, и более низкое напряжение, когда батарея разряжена.Поэтому, когда мы говорим о батарее на 12, 36 или 24 В, мы говорим о напряжении устройств, к которым батарея может подавать питание. Свинцово-кислотный аккумулятор на 12 В, который полностью заряжен, часто обеспечивает напряжение около 12,7 В. Если в свинцово-кислотной батарее осталось только 20%, она будет обеспечивать только 11,6 В. Полностью заряженная литиевая батарея выдает 13,6 В, но выдает 12,9 В при 20%. Поскольку большинство двигателей для троллинга и другое оборудование были разработаны для использования со свинцово-кислотными аккумуляторами, компания Rebelcell разработала линейку AV (AV означает «отрегулированное напряжение»).Батареи линии AV имеют более низкое напряжение, чем обычные литиевые батареи. Это означает, что вам не нужно беспокоиться о перегорании двигателя. В таблице ниже показано напряжение свинцово-кислотной батареи, обычной литиевой батареи и литиевой батареи AV-линии. В зависимости от выбранной технологии батареи фактическая кривая разряда каждой батареи может отличаться.

Емкость в%	Свинцовая батарея	Литиевая батарея	Литиевая батарея AV
100%	12.70 В.	13.60 В.	12.60 В.
90%	12,50 В.	13.32 В.	12,10 В.
80%	12,42 В.	13,28 В.	11.60 В.
70%	12.32 В.	13.20 В.	11,35 В.
60%	12.20 В.	13,16 В.	11,10 В.
50%	12.06 В.	13,13 В.	10.80 В.
40%	11,90 В.	13,10 В.	10,70 В.
30%	11,75 В.	13.00 В.	10.60 В.
20%	11,58 В.	12,90 В.	10,45 В.
10%	11,31 В.	12.00 В.	10,25 В.
0%	10.50 В.	10,00 В.	9,00 В.

Когда вы используете аккумулятор 12 В со стабилизатором постоянного тока, выход всегда стабильно составляет 12 В. Стабилизатор постоянного тока разработан для устройств, которые не принимают слишком высокое или слишком низкое входное напряжение. Предположим, у вас есть устройство (например, эхолот) с рабочим напряжением 10,5–12,9 В, тогда вам необходимо использовать стабилизатор постоянного тока с литиевой батареей. С «нормальным» литиевым аккумулятором ведь максимальное напряжение 13.6 В выше максимального напряжения 12,9 В для эхолота. С аккумулятором из линии AV вам понадобится стабилизатор постоянного тока, потому что минимальное входное напряжение 10 В выше минимального напряжения 9 В аккумулятора AV. В этом случае устройство выключится, пока в аккумуляторе остается 25% емкости.

Эффективная емкость аккумулятора

Эффективная емкость батареи иногда может отличаться от номинальной емкости батареи . Это означает, что на практике батарея на 100 Ач может выдавать меньше ампер, чем указанные 100 ампер.В основном это касается свинцово-кислотных аккумуляторов. В случае литиевых батарей (например, от Rebelcell) эффективная емкость батареи очень близка к номинальной емкости батареи. Почему это отличается для свинцовых аккумуляторов? Есть две причины:

Свинцовый аккумулятор никогда не должен быть полностью разряжен.
Емкость батареи «теряется», когда свинцовая батарея разряжается быстрее.

1. Свинцовый аккумулятор никогда не должен разряжаться полностью

Свинцово-кислотные батареи могут быть разряжены только до 50% до того, как произойдет необратимое повреждение.На практике это означает, что вы сможете использовать только половину емкости аккумулятора. Полутяговые аккумуляторы, такие как свинцовые аккумуляторы AGM en Gel, часто используются в качестве морских аккумуляторов для водных видов спорта и рыбной ловли. Эти батареи часто могут быть разряжены до 70%. Это означает, что на практике 30% использовать нельзя. Литиевые батареи могут быть полностью разряжены, что означает, что у вас есть полная емкость, доступная для использования. Кроме того, в отличие от свинцово-кислотных батарей, литиевые батареи Rebelcell защищены от глубокого разряда благодаря системе управления батареями (BMS).BMS «автоматически» отключит батарею, когда она упадет ниже 3%.

2. Емкость аккумулятора «теряется», когда свинцовый аккумулятор разряжается быстрее.

В случае свинцово-кислотных аккумуляторов емкость всегда указывается, например, C1, C5 или C20 (или C с другим номером). C обозначает емкость, а число обозначает количество часов, в течение которых емкость может быть доставлена (C-Rate). Например, если батарея показывает C20 = 100Ah, эта батарея может дать в общей сложности 100Ah, если она разряжается за 20 часов.Таким образом, устройство, потребляющее 5 ампер, может работать от этой батареи в течение 20 часов. Однако, если аккумулятор разряжается быстрее, общая емкость резко падает. У этой же батареи может быть C-rate C5 = 70 Ач. Если вы отключите аккумулятор через 5 часов, он будет работать только 70 Ач. Это связано с тем, что внутреннее сопротивление батареи увеличивается, когда она разряжается быстрее, а емкость теряется из-за тепла. По умолчанию свинцовые батареи часто разряжены более 20 часов (так C20).

Чем быстрее разряжается свинцово-кислотный аккумулятор, тем меньше у него емкость. В то время как с литиевыми батареями дело обстоит иначе. Например, для Rebelcell 12V50 применяется C1 = C5 = C20 = 50Ah. Таким образом, эффективная емкость батареи зависит от того, насколько глубоко вы можете разрядить батарею , и сколько энергии теряется из-за скорости разряда вашей батареи.

Пример 1: Вы используете полутяговую батарею AGM Marine 12 В105 Ач для питания троллингового двигателя Minn Kota Endura Max 55LBS. Для этой батареи применяются следующие коэффициенты C: C20 = 105, C5 = 85, C3 = 70.Максимальный% разрядки этого аккумулятора составляет 75%. Если вы используете эту батарею с троллинговым двигателем, применимый C-Rate будет C3 = 70 Ач. Таким образом, эффективная емкость аккумулятора составляет 52,5 Ач. Таким образом, на практике время работы полутягового аккумулятора 105 Ач примерно такое же, как у литиевого аккумулятора Rebelcell 12 В 50 Ач.

Обзор емкости

и номинальных характеристик аккумулятора

Обзор емкости и рейтингов батарей

Применение аккумуляторов и технологии

Обзор емкости и номинальных характеристик аккумулятора

В общих чертах, емкость , элемента / батареи — это доступный заряд, выраженный в ампер-часах (Ач).Ампер — это единица измерения электрического тока, которая определяется как кулон заряда, проходящего через электрический проводник за одну секунду. В Емкость элемента или батареи зависит от количества активных материалов в ней, а также от количества электролита и площади поверхности пластин. Емкость батареи / элемента измеряется путем разряда при постоянном токе до тех пор, пока он не достигнет своего напряжения на клеммах (обычно около 1,75 В). Обычно это делается при постоянной температуре в стандартных условиях 25 ° C (77 ° F).Емкость рассчитывается путем умножения значения разрядного тока на время, необходимое для достижения напряжения на клеммах.

Наиболее распространенным термином, используемым для описания способности батареи обеспечивать ток, является ее номинальная емкость . Производители часто указывают номинальную емкость своих батарей в ампер-часах при определенной скорости разряда. Например, это означает, что свинцово-кислотная батарея на 200 Ач (при 10-часовом режиме работы) будет обеспечивать ток 20 ампер в течение 10 часов при стандартных температурных условиях (25 ° C или 77 ° F).В качестве альтернативы, скорость разряда может быть указана его скоростью заряда или C-скоростью, которая выражается как кратное номинальной емкости элемента или батареи. Например, батарея может иметь емкость 200 Ач при скорости разряда C / 10. Скорость разряда определяется следующим уравнением:

Емкость аккумулятора зависит от скорости разряда. Чем выше скорость разряда, тем меньше емкость элемента. Чем ниже скорость разряда, тем выше емкость.В документации производителя по батареям обычно указывается несколько значений скорости разряда (в амперах) вместе с соответствующим временем разряда (в часах). Емкость батареи для каждой из этих различных скоростей разряда может быть рассчитана, как описано выше.

Номинальная емкость свинцово-кислотных аккумуляторов обычно указывается из расчета 8, 10 или 20 часов (C / 8, C / 10, C / 20). Батареи ИБП рассчитаны на 8-часовую емкость, а телекоммуникационные батареи — на 10-часовую.

Калькулятор емкости аккумулятора

Если вы хотите преобразовать ампер-часы в ватт-часы или найти коэффициент заряда аккумулятора, попробуйте этот калькулятор емкости аккумулятора. Это удобный инструмент, который поможет вам понять, сколько энергии хранится в батарее вашего смартфона или дрона. Кроме того, он предоставляет вам пошаговые инструкции по расчету ампер-часов и ватт-часов, так что вы тоже сможете выполнить все эти вычисления самостоятельно!

Хотите знать, как долго ваше электрическое устройство будет работать от этой батареи? Посмотрите калькулятор времени автономной работы!

Что такое аккумулятор в ампер-часах?

Основная функция батареи — накапливать энергию.Обычно мы измеряем эту энергию в ватт-часах, что соответствует одному ватту мощности, выдерживаемой в течение одного часа.

Если мы хотим подсчитать, сколько энергии — то есть, другими словами, сколько ватт-часов — хранится в батарее, вам нужна информация об электрическом заряде в батарее. Это значение обычно выражается в ампер-часов, — ампер (единиц электрического тока), умноженных на часы (единицы времени).

Формула емкости аккумулятора

Как вы помните из нашей статьи о законе Ома, мощность P электрического устройства равна напряжению В , умноженному на ток I :

P = V * I

Поскольку энергия E — это мощность P , умноженная на время T , все, что нам нужно сделать, чтобы найти энергию, запасенную в батарее, — это умножить обе части уравнения на время:

E = V * I * T

Надеюсь, вы помните, что ампер-часы являются мерой электрического заряда Q (емкость аккумулятора).Следовательно, окончательный вариант формулы емкости аккумулятора выглядит так:

E = V * Q

где

E — энергия, запасенная в батарее, выраженная в ватт-часах;
В — напряжение аккумуляторной батареи;
Q — емкость аккумулятора, измеряемая в ампер-часах.

Как рассчитать ампер-часы?

Предположим, вы хотите узнать емкость аккумулятора, зная его напряжение и запасенную в нем энергию.

Запишите напряжение. В этом примере мы возьмем стандартную батарею на 12 В.
Выберите количество энергии, хранящейся в аккумуляторе. Допустим, это 26,4 Втч.
Введите эти числа в соответствующие поля калькулятора ампер-часов батареи. Он использует формулу, упомянутую выше:

E = V * Q

Q = E / V = 26,4 / 12 = 2,2 Ач

Емкость аккумулятора равна 2.2 Ач.

Калькулятор емкости аккумулятора: расширенный режим

Если вы откроете расширенный режим этого калькулятора емкости батареи, вы сможете вычислить три других параметра батареи.

C-скорость батареи. C-rate используется для описания скорости зарядки и разрядки аккумулятора. Например, аккумулятору 1С требуется один час при 100 А для нагрузки 100 Ач. Батареи 2C потребуется всего полчаса, чтобы зарядить 100 Ач, а батарее 0,5C — два часа.
Ток разряда. Это текущий I , используемый для зарядки или разрядки аккумулятора. Он связан с C-ставкой следующим уравнением:
I = C-rate * Q
Время работы на полную мощность. Это просто время t , необходимое для полной зарядки или разрядки аккумулятора при использовании разрядного тока, измеряемое в минутах. Вы можете рассчитать это как t = 1 / C .

Емкость аккумулятора, полная по сравнению с чистой

Дальность действия электромобиля зависит от размера его батареи. Есть два показателя для описания емкости аккумулятора, и производители не всегда понимают, какова их заявленная емкость.
Полная емкость — или общая емкость — это общее количество энергии, которое блок питания теоретически может удерживать.
Полезная емкость или полезная емкость — это количество энергии, которое автомобиль может фактически потреблять для движения.

Проще говоря, емкость аккумулятора — это энергия, содержащаяся в аккумуляторной батарее электромобиля.Это так же важно, как мощность двигателя и крутящий момент, потому что запас хода автомобиля зависит от размера его аккумулятора и от того, насколько эффективно автомобиль использует эту энергию.

Энергетическая емкость измеряется в киловатт-часах или способности батареи обеспечивать заданную выходную мощность (в киловаттах) в течение определенного периода времени (в часах). Даже на скоростях по шоссе большинству транспортных средств требуется всего 20–30 киловатт, чтобы двигаться с постоянной скоростью. Таким образом, в зависимости от автомобиля, батарея емкостью 60 кВтч может обеспечить до трех часов поездки.Такие факторы, как скорость и внешняя температура, также сильно влияют на скорость использования батареи.

Сегодняшние аккумуляторы для электромобилей имеют диапазон от 28,9 кВтч (в Mini Cooper SE для диапазона EPA 110 миль) до примерно 200 кВтч в грядущем 2022 году пикапе GMC Hummer EV, который, как ожидается, будет иметь запас хода в 350 миль.

Но не все характеристики аккумуляторов одинаковы, и не все производители объясняют, какова их емкость. Существует два разных показателя:

Полная или общая емкость — это общее количество энергии, которое блок теоретически может удерживать.
Полезная или полезная мощность — это количество энергии, которое автомобиль может фактически потреблять для движения.

Разница необходима, потому что полная разрядка батареи до последнего электрона может повредить ее или сократить срок ее службы. Автопроизводители создают запасы, чтобы предотвратить полную разрядку аккумуляторов и зарядку до 100 процентов емкости. Эта маржа составляет всего несколько процентных пунктов, но она имеет значение.

Путаница возникает, когда производители указывают емкость батареи, не сообщая, является ли она брутто или нетто.Вы хотите знать полезную емкость, поскольку это энергия, доступная водителю. Мы указываем только чистую емкость, и если автопроизводитель не предоставит эту точную цифру, наши редакторы используют стандартные коэффициенты для оценки чистой энергии аккумулятора автомобиля.

Например: Porsche Taycan, первый электромобиль марки. Первоначально компания указала только общую емкость батареи, которая составляет 93,4 кВтч, а позже — 79,2 кВтч для меньшего из двух доступных блоков. Однако неоднократные вопросы журналистов убедили Porsche предоставить и полезные мощности: 83.7 кВтч и 71,0 кВтч. Эти более низкие показатели мощности объяснили некоторое раннее разочарование относительно скромными показателями диапазона Taycan, хотя в реальных тестах он показал себя значительно лучше.

В каждом случае Porsche резервирует около 10 процентов от общей емкости для защиты от полной разрядки или перезарядки. Кажется, это похоже на другие бренды, хотя автопроизводители, как правило, крайне неохотно сообщают подробности.

Полезная емкость обычно совпадает с показателем заряженности автомобиля (0–100 процентов), который видит водитель.Хотя у разных автопроизводителей разные стратегии в отношении буфера низкого уровня, и некоторые обеспечивают дополнительные мили даже после того, как вы достигли указанного 0 процентов. Часто последним, что предшествует посадке на мель, является «режим улитки», несколько миль медленного путешествия с небольшой скоростью. Но даже в этом случае автомобиль не попадает в запрещенную часть брутто. Хорошая аналогия — сигнальная лампа низкого уровня топлива на бензиновых или дизельных автомобилях. Большинство современных автомобилей теперь предлагают приблизительный оставшийся запас хода, когда появляется это предупреждение, но даже если вы едете на автомобиле прямо до 0 миль, обычно остается небольшое количество топлива в резерве, которое вы можете использовать.

Марк Урбано Автомобиль и водитель

Тем не менее, даже с ограниченной частью емкости аккумулятора, которую можно использовать для приведения в движение, многие автопроизводители рекомендуют не заряжать регулярно выше указанных 80–90 процентов. Это может помочь продлить срок службы батареи и предотвратить снижение ее емкости с течением времени.

Как это часто бывает, Tesla поступает немного иначе. Все началось с определения емкости аккумулятора; Первые несколько лет производства Model S предлагали пакеты по 60, 85 и 100 кВтч в различных точках.Несколько лет назад, с появлением Model 3, она сменила тактику.

Сейчас он обычно продает версии своих моделей Long Range и Performance без указания размера батареи. На форумах Tesla есть энергичные темы, пытающиеся вычислить общую и полезную емкость каждого варианта батареи. Поскольку рейтинги EPA для автомобилей Tesla часто меняются, дескрипторы могут упростить задачу для покупателей. Они также избавляют Tesla от необходимости менять номера хрома на задней части своих автомобилей.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Общие сведения о ампер-часах аккумулятора

Когда дело доходит до оценки времени автономной работы, одним из наиболее полезных инструментов, которые мы можем использовать, является оценка емкости аккумулятора в ампер-часах. Однако, хотя ампер-часы могут сказать нам о емкости аккумулятора, они работают не совсем так, как вы ожидаете.Как и в случае с большинством других вещей, вычисления, которые проводятся при построении батарей, являются более сложными, чем средний человек думает знать. К счастью, у нас есть быстрое и простое руководство, которое поможет вам понять, что на самом деле означают ампер-часы и как их читать, когда вы покупаете аккумуляторы.

Определение мощности усилителя в часах

Прежде чем вы сможете сравнивать батареи, вам сначала нужно знать, где искать ампер-часы на вашей батарее. Если вы смотрите на аккумуляторы глубокого разряда, номинальное значение ампер-часов будет четко отображаться на аккумуляторе или в соответствующей информации о продажах.Если вы не можете найти номинальную мощность в ампер-часах для исследуемой батареи, вероятно, это потому, что вы ищете пусковую батарею, которая не предназначена для обеспечения непрерывной мощности в ампер-часах. Убедитесь, что вы выбираете аккумулятор правильного типа.

Что такое ампер-часы?

ампер-час — это показатель, используемый для того, чтобы сообщить потребителям, сколько силы тока батарея может обеспечить ровно в течение одного часа. В небольших батареях, таких как те, которые используются в личных испарителях, или в стандартных батареях размера AA, номинальная мощность в ампер-часах обычно указывается в миллиампер-часах или (мАч).Для больших батарей номинал сокращенно обозначается как Ач. Большинство аккумуляторов глубокого разряда покажут вам рейтинг в ампер-часах при нескольких значениях C. Рейтинг C показывает, сколько ампер-часов батарея может обеспечить за очень определенный период времени. Например, на C / 5 батарея может безопасно обеспечивать 26,8 ампер-часов. Это означает, что он подает 26,8 ампер в течение 5 часов без отключения. Между тем, та же самая батарея может безопасно обеспечивать 36 ампер-часов в течение 100 часов. В зависимости от того, сколько времени вы собираетесь использовать от батареи (ежедневно или время от времени), вам нужно будет сравнить ампер-часы для разных оценок C.Однако, если вы не уверены, какой рейтинг C использовать, лучше всего выбрать C / 20, потому что это компромиссный вариант и даст вам общее представление о производительности батареи.

Почему больше ампер-часов для более длинных C-рейтингов?

Вам может быть интересно, почему батарея обеспечивает большую мощность, когда она работает дольше, а не меньшую мощность. Было бы естественно думать, что батарея, работающая в течение 100 часов, должна обеспечивать меньше ампер-часов, чем батарея, которая работает всего пять часов, потому что батарея должна сохранять энергию, чтобы работать.Дело в том, что быстро разряжающиеся батареи выделяют много тепла. Это тепло отрицательно сказывается на эффективности батареи. Таким образом, когда вы быстро разряжаете аккумулятор с рейтингом C-5, вы теряете часть доступной мощности только из-за того, что аккумулятор нагревается. Между тем, аккумулятор C-100 разряжается гораздо медленнее и будет намного эффективнее.

Знание того, сколько ампер-часов обеспечивает ваша батарея, является ключом к получению батареи, которая будет поддерживать вас в повседневной жизни.Вы же не хотите покупать батарею с недостаточной емкостью. Для получения дополнительной информации свяжитесь с экспертами по аккумуляторным батареям MK Battery сегодня.

BU-402: Что такое C-rate? — Battery University

Посмотрите, как масштабируются скорости заряда и разряда и почему это важно.

Скорость заряда и разряда аккумулятора определяется коэффициентом заряда. Емкость батареи обычно оценивается в 1С, что означает, что полностью заряженная батарея номиналом 1 Ач должна обеспечивать 1 А в течение одного часа.Тот же аккумулятор, разряжающийся при 0,5 ° C, должен обеспечивать ток 500 мА в течение двух часов, а при 2 ° C — 2 А в течение 30 минут. Потери при быстром разряде сокращают время разряда, и эти потери также влияют на время заряда.

C-rate 1C также известен как одночасовая разрядка; 0,5C или C / 2 — это двухчасовая разрядка, а 0,2C или C / 5 — 5-часовая разрядка. Некоторые высокопроизводительные батареи можно заряжать и разряжать выше 1С при умеренной нагрузке. В таблице 1 показано типичное время при различных скоростях C.

C-rate	Time	Таблица 1: C-rate и время обслуживания при зарядке и разрядке аккумуляторов емкостью 1 Ач (1000 мАч)
5C	12 мин
2C	30 мин
1C	1 час
0.5C или C / 2	2h
0,2C или C / 5	5h
0,1C или C / 10	10h
0,05C или C / 20	20h

Емкость аккумулятора или количество энергии, которое может удерживать аккумулятор, можно измерить с помощью анализатора аккумуляторов. (См. BU-909: Оборудование для тестирования батарей.) Анализатор разряжает батарею калиброванным током, одновременно измеряя время до достижения напряжения конца разряда.Для свинцово-кислотных аккумуляторов окончание разряда обычно составляет 1,75 В на элемент, для NiCd / NiMH — 1,0 В на элемент и для литий-ионных аккумуляторов — 3,0 В на элемент. Если батарея емкостью 1 Ач обеспечивает 1 А в течение одного часа, анализатор, отображающий результаты в процентах от номинального значения, покажет 100 процентов. Если разряд длится 30 минут до достижения напряжения отключения конца разрядки, то емкость аккумулятора составляет 50 процентов. Стоимость новой батареи иногда переоценивается, и ее емкость может превышать 100 процентов; другие недооценены и никогда не достигают 100% даже после заливки.

При разрядке батареи с помощью анализатора батареи, способного применять различные скорости C, более высокая скорость C приведет к более низкому показанию емкости и наоборот. При разрядке батареи 1 Ач с более высокой скоростью 2C, или 2A, в идеале батарея должна обеспечить полную емкость за 30 минут. Сумма должна быть одинаковой, поскольку одинаковое количество энергии распределяется за более короткое время. В действительности внутренние потери превращают часть энергии в тепло и снижают результирующую мощность примерно до 95 процентов или меньше.Разряд той же батареи при 0,5 ° C или 500 мА в течение 2 часов, вероятно, увеличит емкость до более 100 процентов.

Чтобы получить достаточно хорошие показания емкости, производители обычно оценивают щелочные и свинцово-кислотные батареи как очень низкие 0,05 ° C, или 20-часовую разрядку. Даже при такой низкой скорости разряда свинцово-кислотные батареи редко достигают 100-процентной емкости, так как номиналы аккумуляторов переоценены. Производители предоставляют компенсацию емкости для корректировки несоответствий, если она разряжается с более высокой скоростью, чем указано.(См. Также BU-503: Как рассчитать время работы батареи.) На рисунке 2 показано время разряда свинцово-кислотной батареи при различных нагрузках, выраженное в C-скорости.

Рис. 2: Типичные кривые расхода свинцово-кислотной кислоты в зависимости от скорости углерода.
Аккумуляторы меньшего размера рассчитаны на разрядку 1С. Из-за вялого поведения свинцово-кислотная кислота рассчитана на 0,2 ° C (5 часов) и 0,05 ° C (20 часов).

Хотя свинцовые и никелевые батареи могут разряжаться с высокой скоростью, схема защиты предотвращает разряд литий-ионного элемента питания при температуре выше 1 ° C.Ячейка питания с активным материалом из никеля, марганца и / или фосфата может выдерживать скорость разряда до 10 ° C, и порог тока устанавливается соответственно выше.

Батареи в портативном мире

Материал по Battery University основан на незаменимом новом 4-м издании « Batteries in a Portable World — A Handbook on Battery for Non-Engineers », которое доступно для заказа через Amazon.com.

Емкость аккумулятора | Ветер и солнце

Это количество электроэнергии, которое может выдать аккумулятор. Оно измеряется в ампер-часах (Ач) или киловатт-часах (кВтч).

Напряжение (В) x Ампер-часы (Ач) = Ватт-часы (Втч); 1000 Вт · ч = 1 кВт · ч

Номинальная мощность

Это предоставляется производителем и является мерой того, сколько энергии может выдать батарея после полной зарядки при определенных условиях.

Емкость аккумулятора обычно описывается в ампер-часах при определенном токе разряда (C-rate), например: 500Ah при C100.

C-Rate

C-rate — это мера скорости разряда аккумулятора по сравнению с его номинальной емкостью. Скорость 1С (или скорость С1) означает, что ток разряда полностью разрядит аккумулятор за 1 час; Скорость C20 соответствует току, который полностью разряжает аккумулятор за 20 часов.

Например:

Для аккумулятора емкостью 500 Ач при скорости C100 это соответствует току разряда 5 Ампер.
Для батареи емкостью 500 Ач при номинале C1 это означает ток разряда 500 А.

Коэффициент C10 обычно является лучшим коэффициентом для использования при рассмотрении батарей для солнечной фотоэлектрической системы.

При сравнении вариантов аккумуляторов важно сравнивать емкости с использованием одинаковой скорости C для указанной емкости.

C-rate может существенно влиять на емкость аккумулятора, особенно для свинцово-кислотных аккумуляторов. Как правило, чем быстрее разряжается аккумулятор, тем меньше его емкость.

Если батарея разряжается с большей скоростью (большим током), то емкость батареи значительно уменьшается.Максимальный ток заряда / разряда должен быть менее 10% от емкости аккумулятора.

Глубина разряда

Глубина разряда (DOD) — это мера того, сколько энергии забирается из батареи во время цикла разряда, выраженное в процентах от емкости батареи.

Глубина разряда около 80% известна как «глубокий цикл».

Специально для свинцово-кислотных аккумуляторов. DOD может существенно повлиять на срок службы аккумуляторов. Различные батареи описываются как имеющие срок службы от определенного количества циклов до определенного DOD. Чем выше DOD, тем короче срок службы.Следовательно, для длительного срока службы важно выбрать подходящие батареи и ограничить стандартную глубину разряда .

Глубокий цикл Свинцово-кислотные аккумуляторы обычно можно регулярно циклировать до ~ 50% DOD.

Большинство литий-ионных аккумуляторов могут быть разряжены примерно до 80% от номинальной емкости без значительного влияния на срок службы.

Полезная емкость

Поскольку глубина разряда должна быть ограничена, лучше описать полезную емкость аккумулятора.

Например, аккумулятор емкостью 500 Ач с допустимой глубиной разряда 60%; полезная емкость 500 x 0,6 = 300 Ач

Если напряжение батареи 48 В, это равно 48 x 300 = 14,4 кВт · ч

Требуемая вместимость

Емкость необходимой аккумуляторной батареи зависит от

объем необходимого хранилища
типов источников заряда
максимальная скорость заряда и разряда
температура срабатывания.

Как определить оставшийся срок службы (остаточный ресурс) аккумуляторной батареи (АКБ)?

Как определить оставшийся срок службы АКБ исходя из внутреннего сопротивления?

Стандарты проверки аккумуляторных батарей

Выводы

См. также:

Что такое емкость аккумулятора и от чего она зависит

Определение ёмкости аккумулятора.

Определение ёмкости аккумулятора методом длительного разряда

Определение ёмкости аккумулятора с помощью специального электронного тестера

Емкость аккумуляторной батареи — важная характеристика при выборе

Емкость батареи

Как измерить емкость своего аккумулятора

Как правильно выбрать аккумулятор для автомобиля по его емкости

От чего зависит производительность аккумуляторной батареи в

Почему АКБ зимой работает хуже? Подготовить аккумулятор на зиму

Емкость аккумуляторной батареи

Аккумуляторы. Общие сведения | АКБ

Емкость аккумулятора

Различие номинальной и реальной емкости аккумулятора

Типичные сроки сохранности заряда различных типов батарей и аккумуляторов (при условии полного заряда)

Внутреннее сопротивление

что же измеряется в ампер-часах

Что такое емкость автомобильного аккумулятора

Что такое ампер-час

Сколько ампер часов в батарейке и телефоне

Как измерить емкость аккумулятора

Мифы о емкости аккумулятора

Можно ли сжечь электрооборудование, если поставить аккумулятор большой емкостью.

Сведения о выполнении перерасчета системой оценки состояния аккумулятора в iOS 14.5

Основные единицы измерения емкости аккумулятора – Вт.ч и мАч

Значение емкости в Втч и мАч – принципиальное различие

Какое номинальное напряжение аккумуляторов Li-Po?

Подбираем технику CARKU по техническим характеристикам

Емкость аккумулятора: что измеряется в ампер-часах

Что такое емкость автомобильного аккумулятора

Что такое ампер-час

Сколько ампер часов в батарейке и телефоне

Как измерить емкость аккумулятора

Мифы о емкости аккумулятора

Можно ли сжечь электрооборудование, если поставить аккумулятор большой емкостью

Разряд и емкость аккумулятора — Rebelcell

Напряжение и разряд аккумулятора

Эффективная емкость аккумулятора

1. Свинцовый аккумулятор никогда не должен разряжаться полностью

2. Емкость аккумулятора «теряется», когда свинцовый аккумулятор разряжается быстрее.

и номинальных характеристик аккумулятора

Обзор емкости и рейтингов батарей

Калькулятор емкости аккумулятора

Что такое аккумулятор в ампер-часах?

Формула емкости аккумулятора

Как рассчитать ампер-часы?

Калькулятор емкости аккумулятора: расширенный режим

Емкость аккумулятора, полная по сравнению с чистой

Общие сведения о ампер-часах аккумулятора

Определение мощности усилителя в часах

Что такое ампер-часы?

Почему больше ампер-часов для более длинных C-рейтингов?

BU-402: Что такое C-rate? — Battery University

Емкость аккумулятора | Ветер и солнце

Номинальная мощность

C-Rate

Глубина разряда

Полезная емкость

Требуемая вместимость

Добавить комментарий Отменить ответ
