Эпхх это: Система ЭПХХ, схема подключения эпхх, необходимость система ЭПХХ

Содержание

Что же такое ЭПХХ и с чем его едят

. . Недавно в наших кооперативных гаражах, после трудовой недели, в пятницу (день водителя), под водочку, под селёдочку, после третьей стопки зашёл разговор про экономию бензина. И как же я был удивлён, когда выяснилось, что водители со стажем более 30 лет только что-то слышали про систему ЭПХХ, а вот как она работает — никто не знает.
Для интереса поспрашивал водителей более молодого возраста, сейчас интернет, море информации, но результат был одинаков. И тогда я решил кратенько, только то, что нужно знать простому водителю, рассказать про эту систему. ЭПХХ — это сокращённое название системы Экономайзера Принудительного Холостого Хода. Эта система была разработана для карбюраторных автомобилей и неплохо себя зарекомендовала.
Экономия бензина составляла примерно от 0,5 до 1 литра на 100 км при напряжённом городском цикле, на трассе эта система почти не включается. Так как же она работает? ЭПХХ — это, можно сказать, экономия топлива на принудительном холостом ходу.
Если кто не знает, что такое ПХХ, объясню : В режиме разгона водитель нажимает на газ, двигатель увеличивает обороты и раскручивает колёса. На ПХХ всё наоборот — водитель полностью отпускает педаль газа и при этом не выключает передачу ( не ставит на нейтральную передачу ).
На таком режиме, он называется — торможение двигателем, двигатель хочет перейти на холостые обороты, так как педаль газа отпущена, но машина продолжает движение по инерции, и уже колёса раскручивают движок. Наверное все поняли, что в таком режиме двигателю бензин не нужен и его подачу можно отключить, чтобы не расходовать напрасно топливо и не загрязнять атмосферу выхлопными газами. Вот этим и занимается система ЭПХХ.
Естественно, от карбюраторных машин она досталась по наследству более современным —  инжекторным. Кто хочет, может более подробно посмотреть в интернете, а кто не хочет забивать себе голову — переходим, конкретно, к нашей машине.

. . Если на карбюраторных машинах топливо перекрывает пневмоклапан или электроклапан, то у нас этим занимаются форсунки. Электронный Блок Управления ( ЭБУ, контролер, ЭСУД, КСУД — всё это одно и тоже — как говорят водители — мозги машины ) просто отключает ток, и форсунки запираются. Но для этого нужны 3 условия :
1) Температура двигателя должна быть не менее 70 градусов.
2) Обороты двигателя должны быть выше 1500 об/мин.
3)Положение воздушной заслонки — не более 2 процентов от значения холостого             хода.
Как же теперь всё это работает?:
. . Допустим вы двигаетесь на автомобиле на 5 передаче, двигатель прогрелся до 70º, его обороты 3000 об/мин. — это соответствует 100 км/ч. Вдали вы видите препятствие и отпускаете просто педаль газа, закрывая воздушную заслонку, чтобы снизить скорость. Начинается процесс торможения двигателем. Дроссельная заслонка на холостом ходу открыта на 5 процентов, если , конечно, дроссельный узел у вас находится в чистоте и нет подсоса воздуха. Заслонка резко не закрывается до значения холостого хода, до 5, а постепенно, сначала 10-9-8, и только когда будет 7 процентов, отключаться форсунки и прекратится подача топлива. Всё это будет происходить до тех пор, пока обороты двигателя не упадут до 1500 об/мин, а это уже скорость 50 км/ч.

Вот и представьте сколько сотен метров можно проехать в таком режиме, не затратив при этом ни капли бензина, а если двигаться с горки… Хороша система ЭПХХ, и даже представить себе не мог, что придётся отключать её на Газели, когда по работе приходилось ездить через Уральские горы зимой в -25ºС. Продолжительность спусков достигает до 14 км. Нейтралку не поставишь, нужно было тормозить двигателем, а тут включается ЭПХХ, бензин не поступает, сгорания топлива нет, температура на глазах опускается, стекла замерзают и в салоне не теплее чем на улице. Хорошо , что на карбюраторных ещё можно отключить ЭПХХ, а вот в инжекторах всё заложено в мозгах. Вот тут и спасёт вас первое условие, когда температура упадёт ниже 70º система ЭПХХ отключится. Так что замерзнуть не успеете. А вот что выгодней: нейтралка или торможение двигателем, поговорим в другой статье.

Перейти на главную

ЭПХХ и его принцип работы.

Как работает ЭПХХ?

Эх, давненько я не видал машины с карбюратором! Даже забыл, что имеется такая деталь в автомобиле. Однако ездят еще автомобили, где горючая смесь, которая сгорает в цилиндрах двигателя, приготавливается в специальном приборе, карбюраторе. Название этого прибора происходит от французского слова «carburant» – «топливо». В карбюраторе с помощью специального устройства, жиклёра, в поток воздуха, который засасывается в цилиндр, разбрызгиваются мелкие капли бензина. Капли тут же испаряются, образуя легко воспламеняющуюся бензиново-воздушную смесь. Которая, в соответствии с названием, уже через доли секунды легко воспламеняется в цилиндре двигателя.

Мощность двигателя зависит от концентрации бензина в бензиново-воздушной смеси. В свою очередь, эта концентрация возрастает, если уменьшить количество воздуха, поступающего в карбюратор. Увеличение или уменьшение потока воздуха регулирует дроссельная заслонка, установленная в воздуховоде. Поворачиваясь вокруг своей оси, она закрывает или открывает воздуховод.

При закрытии заслонки воздуха становится меньше, а концентрация бензина возрастает. Более богатая бензином смесь сгорает в цилиндре, выделяя больше энергии, двигатель работает на повышенных оборотах. При открытии заслонки количество воздуха в смеси становится больше, и соответственно двигатель начинает работать менее энергично. Поворот дроссельной заслонки определяется нажатием на педаль газа. Чем сильнее нажимают на педаль, тем больше закрывается заслонка, тем более богатая бензиновая смесь вылетает из карбюратора, тем напряженнее работает двигатель. Водитель и пассажиры это слышат.

Есть у двигателя два режима, когда он работает по-особому. Первый называется холостым ходом. Во время холостого хода двигатель работает, но автомобиль стоит на месте. Педаль газа отпущена, дроссельная заслонка почти закрыта. При этом бензина для образования бензиново-воздушной смеси должно подаваться очень небольшое количество, такое, чтобы не дать автомобилю заглохнуть. Такую концентрацию бензина в горючей смеси (от 1 : 12 до 1 : 14.

5) обеспечивает специальная система холостого хода.

Второй особый режим работы двигателя – это режим принудительного холостого хода (ПХХ). Иногда это называют режимом торможения двигателем. Например, автомобиль спускается с горки на высокой скорости. Работающий двигатель будет только разгонять автомобиль. В этом случая передачу автомобиля оставляют включенной, а педаль газа отпускают. Что при этом происходит? Колеса, вращаясь, через включенную передачу крутят двигатель. Не двигатель крутит колеса, а наоборот, энергия движущегося автомобиля через посредство колес и коробки передач тратится на проворот всех деталей двигателя. При отпущенной педали газа дроссельная заслонка карбюратора закрыта, обеспечивая минимальную подачу топлива в цилиндры двигателя.

Но в режиме принудительного холостого хода в цилиндры вообще не следует подавать бензин. Зачем нам разгонять и без того быстро вращающийся двигатель? Для того, чтобы прекратить подачу топлива в режиме ПХХ создан экономайзер принудительного холостого хода (ЭПХХ).

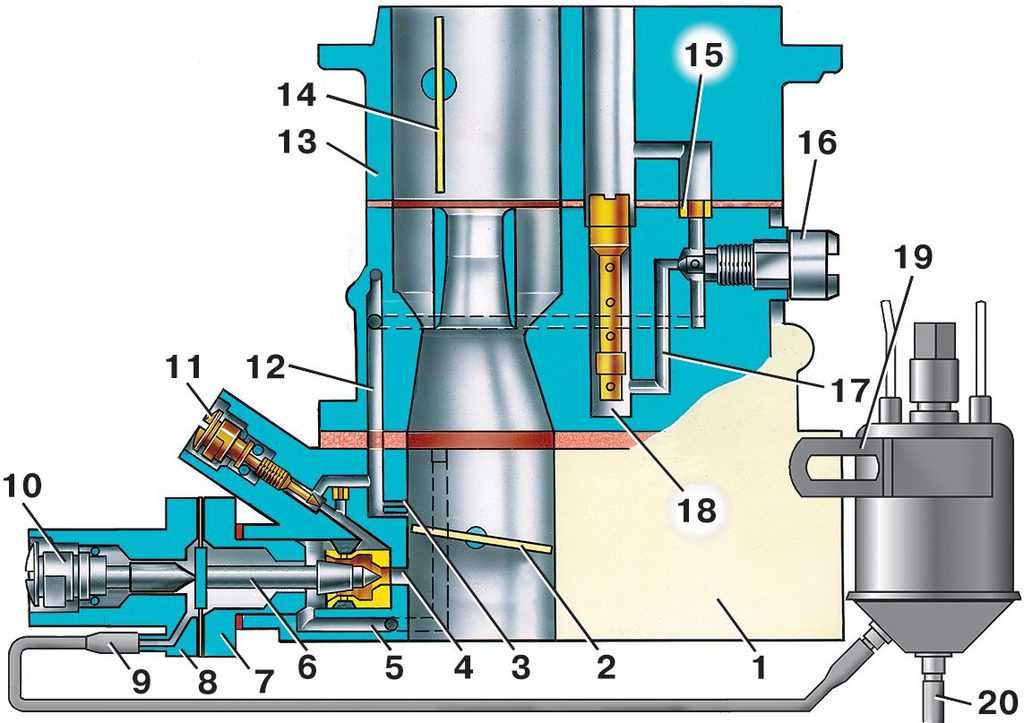

Экономайзер состоит из электромагнитного клапана, который перекрывает подачу топлива в воздуховод, датчика крайнего положения дроссельной заслонки и блока управления клапаном.

Датчик крайнего положения дроссельной заслонки представляет собой контактный винт. Когда дроссельная заслонка карбюратора достигает крайнего положения (педаль газа отпущена, как при холостом ходе), датчик отключается.

Датчик связан с блоком управления клапаном. На блок управления попадает сигнал с катушки зажигания и с датчика крайнего положения дроссельной заслонки. Частота сигнала, поступающего с катушки зажигания, пропорциональна скорости вращения двигателя.

Блок управления подает сигнал электромагнитному клапану, когда обороты двигателя повышены, а дроссельная заслонка закрыта. По получении сигнала, клапан перекрывает подачу бензина в воздушный поток. Двигатель, вращаясь, «перемалывает» воздух, в котором паров бензина нет, и который поэтому не взрывается от искры, вспыхивающей «вхолостую».

При снижении оборотов двигателя ниже некоторого предела блок управления подает сигнал, открывающий электромагнитный клапан. Теперь топливо подается в воздушную смесь, как при холостом ходе.

Если педаль газа нажата, дроссельная заслонка приоткрыта, и датчик крайнего положения дроссельной заслонки включен. В этом случае блок управления никогда не станет подавать сигнал на закрытие электромагнитному клапану. При любой частоте вращения коленчатого вала бензин будет поступать в воздушную смесь и мотор будет работать.

Экономайзер принудительного холостого хода (ЭПХХ) экономит топливо. В зависимости от стиля вождения эта экономия может быть в пределах от 0.2 до 0.5 литров на 100 километров пробега. Но главное, он снижает вероятность детонации при торможении двигателем. В результате эффективность торможения двигателем возрастает, а количество продуктов неполного сгорания топлива в отработавших газах уменьшается до нуля. В самом деле, при торможении двигателем, в нем ничего не сгорает!

Вся эта система – довольно устаревшая. С 1980-х годов на автомобилях внедряется инжекционная система впрыска топлива в цилиндры двигателя. При этом карбюратор становится не нужным. Система газораспределения, хотя и усложняется, но легко поддается автоматизации и управлению с помощью бортового компьютера. Компьютер также следит за соблюдением экономического режима и, кстати, экономит гораздо больше топлива, чем экономайзер электро-механический.

Так что, если Вы не катаетесь на «Ладе», забудьте все, что я Вам только что рассказал!
