Фильтр влагомаслоотделитель (влагоотделитель маслоотделитель) DF, QF, PF, HF, CF
DF — фильтр предназначен для предварительной очистки сжатого воздуха, задерживает эмульсию и твердые частицы размером свыше 10 мкм. Срок службы фильтра составляет около 4 000 часов. QF — фильтр задерживает эмульсию, оставшуюся после предварительной очистки, и твердые частицы размером свыше 5 мкм, содержание масла не регламентируется. Срок службы фильтра составляет около 4 000 часов.
Фильтры DF u QF обычно устанавливаются на входе в осушитель, перед вакуумными насосами, перед фильтрами основной и тонкой очистки.
PF — коалесцирующий фильтр предназначен для очистки сжатого воздуха от твердых частиц и частиц масла размером свыше 1 мкм. Остаточное содержание масла не более 0,1 мг/м3. Срок службы фильтра составляет около 3 500 часов.
Фильтр используется на выходе из осушителя рефрижераторного типа, перед пневмодвигателями и пневмоцилиндрами, перед адсорбционным осушителем
HF — коалесцирующий фильтр предназначен для очистки сжатого воздуха от твердых частиц и частиц масла размером свыше 0,1 мкм.
Фильтр устанавливается перед оборудованием порошковой окраски, перед прецизионным оборудованием, для защиты систем контроля.
CF — адсорбционный (угольный) фильтр применяется для устранения паров и запахов масла. Срок службы фильтра составляет 3 500 часов. Используется в стоматологии, фармацевтической промышленности, фотолабораториях. Фильтр CF необходимо устанавливать после фильтров типа PF и HF.
|
? п/п |
Наименование |
Произв. л/мин |
Давление атм. |
Соединие дюйм |
Габаритные размеры мм |
Масса кг |
|
Фильтры DF со степенью очистки 10 мкм |
||||||
|
Фильтры QF со степенью очистки 5 мкм |
||||||
|
корпус из алюминия |
||||||
|
1 |
DF(QF) 0005 |
560 |
7 (16 max) |
3/8″ |
220 х 90 |
|
|
2 |
DF(QF) 0010 |
1 170 |
7 (16 max) |
1/2″ |
220 х 90 |
0,6 |
|
3 |
DF(QF) 0018 |
1 800 |
7 (16 max) |
3/4″ |
280 х 90 |
0,7 |
|
4 |
DF(QF) 0030 |
3 000 |
7 (16 max) |
3/4″ |
280 х 90 |
0,7 |
|
5 |
DF(QF) 0034 |
3 400 |
7 (16 max) |
1″ |
305 х 120 |
1,1 |
|
6 |
DF(QF) 0050 |
5 000 |
7 (16 max) |
1″ |
305 х 120 |
1,2 |
|
7 |
DF(QF) 0072 |
7 200 |
7 (16 max) |
1. |
385 х 120 |
1,3 |
|
8 |
DF(QF) 0095 |
10 400 |
7 (16 max) |
1.1/2″ |
385 х 120 |
1,4 |
|
9 |
DF(QF) 0125 |
12 800 |
7 (16 max) |
2″ |
500 х 165 |
3,7 |
|
10 |
DF(QF) 0165 |
16 500 |
7 (16 max) |
2″ |
500 х 165 |
3,8 |
|
11 |
DF(QF) 0190 |
19 000 |
7 (16 max) |
2. |
675 х 165 |
4,8 |
|
12 |
DF(QF) 0220 |
22 000 |
7 (16 max) |
2.1/2″ |
675 х 165 |
4,9 |
|
13 |
DF(QF) 0280 |
28 000 |
7 (16 max) |
3″ |
710 х 200 |
6,7 |
|
14 |
DF(QF) 0350 |
35 000 |
7 (16 max) |
3″ |
865 х 200 |
7,9 |
|
15 |
DF(QF) 0440 |
44 000 |
7 (13 max) |
3″ |
985 х 200 |
8,8 |
|
корпус из углеродистой стали |
|
|||||
|
16 |
DF(QF) 0460 |
46 000 |
7 (12 max) |
DN 100 |
|
116 |
|
17 |
DF(QF) 0700 |
70 000 |
7 (12 max) |
DN 100 |
|
184 |
|
18 |
DF(QF) 0950 |
95 000 |
7 (12 max) |
DN 150 |
1026 х 485 |
197 |
|
19 |
DF(QF) 1250 |
125 000 |
7 (12 max) |
DN 150 |
1026 х 485 |
250 |
|
20 |
DF(QF) 1550 |
155 000 |
7 (12 max) |
DN 175 |
1163 х 590 |
300 |
|
21 |
DF(QF) 1850 |
185 000 |
7 (12 max) |
DN 200 |
1200 х 640 |
300 |
|
Фильтры PF со степенью очистки 0,1 мг/м3 / 1 мкм |
||||||
|
Фильтры HF со степенью очистки 0,01 мг/м3/0,01мкм |
||||||
|
Фильтры CF со степенью очистки 0,003 мг/м3 |
||||||
|
корпус из алюминия |
||||||
|
1 |
PF(HF,CF) 0005 |
560 |
7 (16 max) |
3/8″ |
220 х 90 |
0,6 |
|
2 |
PF(HF,CF) 0010 |
1 170 |
7 (16 max) |
1/2″ |
220 х 90 |
0,6 |
|
3 |
PF(HF,CF) 0018 |
1 800 |
7 (16 max) |
3/4″ |
280 х 90 |
0,7 |
|
4 |
PF(HF,CF) 0030 |
3 000 |
7 (16 max) |
3/4″ |
280 х 90 |
0,7 |
|
5 |
PF(HF,CF) 0034 |
3 400 |
7 (16 max) |
1″ |
305 х 120 |
1,1 |
|
6 |
PF(HF,CF) 0050 |
5 000 |
7 (16 max) |
1″ |
305 х 120 |
1,2 |
|
7 |
PF(HF,CF) 0072 |
7 200 |
7 (16 max) |
1. |
385 х 120 |
1,3 |
|
8 |
PF(HF,CF) 0095 |
10 400 |
7 (16 max) |
1.1/2″ |
385 х 120 |
1,4 |
|
9 |
PF(HF,CF) 0125 |
12 800 |
7 (16 max) |
2″ |
500 х 165 |
3,7 |
|
10 |
PF(HF,CF) 0165 |
16 500 |
7 (16 max) |
2″ |
500 х 165 |
3,8 |
|
11 |
PF(HF,CF) 0190 |
19 000 |
7 (16 max) |
2. |
675 х 165 |
4,8 |
|
12 |
PF(HF,CF) 0220 |
22 000 |
7 (16 max) |
2.1/2″ |
675 х 165 |
4,9 |
|
13 |
PF(HF,CF) 0280 |
28 000 |
7 (16 max) |
3″ |
710 х 200 |
6,7 |
|
14 |
PF(HF,CF) 0350 |
35 000 |
7 (16 max) |
3″ |
865 х 200 |
7,9 |
|
15 |
PF(HF,CF) 0440 |
44 000 |
7 (13 max) |
3″ |
985 х 200 |
8,8 |
|
корпус из углеродистой стали |
|
|||||
|
16 |
PF(HF,CF) 0460 |
46 000 |
7 (12 max) |
DN 100 |
|
116 |
|
17 |
PF(HF,CF) 0700 |
70 000 |
7 (12 max) |
DN 100 |
|
184 |
|
18 |
PF(HF,CF) 0950 |
95 000 |
7 (12 max) |
DN 150 |
1026 х 485 |
197 |
|
19 |
PF(HF,CF) 1250 |
125 000 |
7 (12 max) |
DN 150 |
1026 х 485 |
250 |
|
20 |
PF(HF,CF) 1550 |
155 000 |
7 (12 max) |
DN 175 |
1163 х 590 |
300 |
|
21 |
PF(HF,CF) 1850 |
185 000 |
7 (12 max) |
DN 200 |
1200 х 640 |
300 |
1/2″
1/2″
1/2″, фильтры для воздушных компрессоров Производитель из Китая

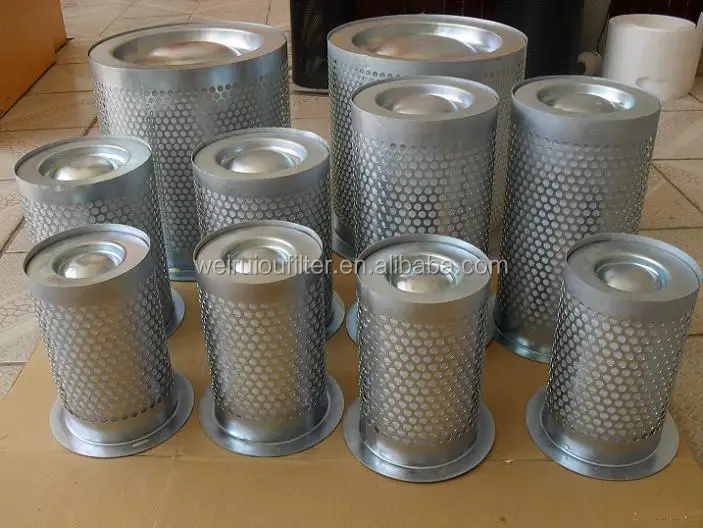

Встроенные сепараторы, соответствующие таблице выбора для завода по производству компрессоров
В таблице ниже перечислены некоторые стандартные сепараторы в воздушных компрессорах, основанные на рабочем давлении 0,7 МПа.
Мы можем спроектировать и изготовить фильтр маслоотделителя воздушного компрессора по индивидуальному заказу в соответствии с требованиями заказчика. Если у вас есть какие-либо требования в этом отношении, пожалуйста, свяжитесь с нами.
| Номер детали | Air Flow (m3/min) | d1 | d2 | d3 | h2 |
|---|---|---|---|---|---|
| SMBS212 | 1.2 | 120 | 45 | 90 | 120 |
| SMXL314 | 1.5 | 135 | 45 | 80 | 140 |
| SMDS313 | 1.8 | 135 | 65 | 110 | 135 |
| SMBS318 | 2.6 | 135 | 65 | 110 | 200 |
| SMMA716 | 3.5 | 170 | 75 | 135 | 160 |
| SMMA720 | 4. 5 | 170 | 75 | 135 | 200 |
| SMBL723 | 5.2 | 170 | 75 | 135 | 230 |
| SMMA023 | 6.5 | 200 | 109 | 170 | 230 |
| SMMA030 | 9.5 | 200 | 109 | 170 | 305 |
| SMKS730 | 12 | 273 | 155 | 215 | 305 |
| SMMA925 | 14.6 | 296 | 190 | 275 | 250 |
| SMMA230 | 15 | 328 | 190 | 275 | 305 |
| SMKB835 | 16 | 285 | 157 | 215 | 350 |
| SMMA530 | 16.5 | 355 | 220 | 300 | 305 |
| SMMA540 | 22 | 355 | 220 | 300 | 400 |
| SMBS545 | 25. 5 | 355 | 220 | 300 | 450 |
| SMMA550 | 28 | 355 | 220 | 300 | 500 |
| SMMA554 | 30 | 355 | 220 | 300 | 540 |
| SMSN335 | 31 | 430 | 265 | 350 | 350 |
| SMMA560 | 34 | 355 | 220 | 300 | 600 |
| SMFS570 | 39.5 | 355 | 220 | 295 | 700 |
| SMMA355 | 41 | 430 | 265 | 350 | 550 |
| SMMA060 | 45.4 | 500 | 315 | 400 | 600 |
| SMER070 | 50 | 500 | 315 | 400 | 700 |
| SMKS582 | 63 | 650 | 430 | 530 | 820 |
Spinner Separators Matching Selection Table for Compressor Factory
| Part Number | Air Flow (m3/min) | G | d4 | d3 | d2 | H |
|---|---|---|---|---|---|---|
| SMWZ712 | 1 | M22*1. 5 | 76 | 71 | 62 | 127 |
| SMWZ921 | 2 | M24*1.5 | 93 | 71 | 62 | 212 |
| SMWZ117 | 3 | M39*1.5 | 135 | 111 | 100 | 177 |
| SMWZ126 | 4 | M32*1.5 | 108 | 104 | 93 | 260 |
| SMWZ130 | 5.5 | M39*1.5 | 135 | 111 | 100 | 302 |
| SMWZ130Z | 5.5 | M39*1.5 | 135 | 111 | 100 | 302 |
