Форсунки топливные: Топливные форсунки двигателя — как и чем их промывать? — журнал За рулем

Содержание

устройство, неисправности, чистка и проверка

Топливная форсунка (ТФ), или инжектор, относится к деталям топливной системы впрыска. Она управляет дозированием и подачей ГСМ с его последующим разбрызгиванием в камере сгорания и соединением с воздухом в единую смесь.

ТФ выступают в роли главных исполнительных деталей, относящихся к системе впрыска. Благодаря им происходит разделение топлива на мельчайшие частицы путем разбрызгивания и его поступление в двигатель. Форсунки для любого типа моторов выполняют одинаковое назначение, однако различаются конструкционно и по принципу действия.

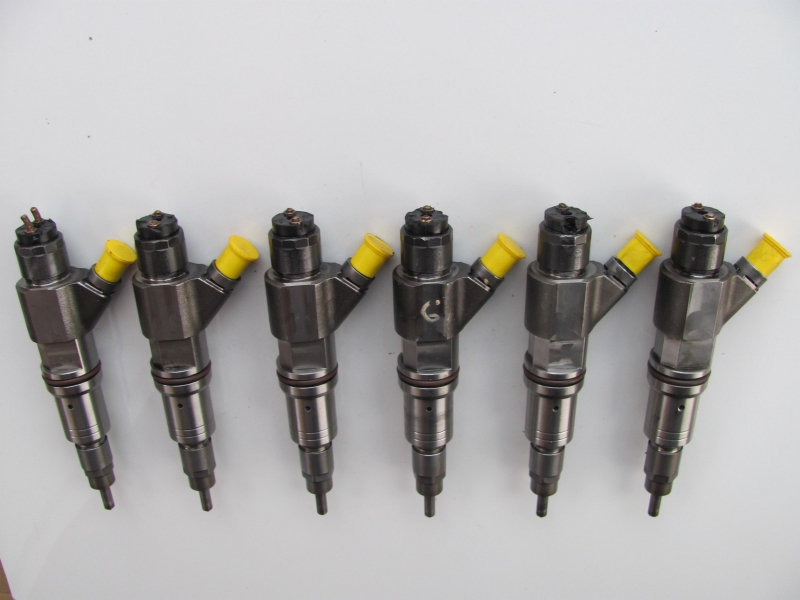

Топливные форсунки

Данный вид изделий отличается индивидуальным изготовлением под конкретный тип силового агрегата. Иначе говоря, универсальной модели этого устройства не существует, поэтому переставлять их с бензинового мотора на дизельный нельзя. В качестве исключения можно привести пример гидромеханических моделей от BOSCH, устанавливаемых на механические системы, работающие на непрерывном впрыске. Они находят широкое применение для различных силовых агрегатов в качестве составного элемента системы «K-Jetronic», хотя и имеют несколько модификаций, не связанных между собой.

Расположение и принцип работы

Схематично форсунка – это электромагнитный клапан, управляемый программно. Она обеспечивает подачу топлива в цилиндры в установленных дозах, причем установленная система впрыска определяет вид используемых изделий.

Как устроена форсунка

Топливо в форсунку подается под давлением. При этом блок управления мотором посылает электроимпульсы на электромагнит инжектора, которые активируют работу игольчатого клапана, отвечающего за состояние канала (открыто/закрыто). Количество поступающего топлива определяется длительностью поступающего импульса, влияющего на промежуток нахождения игольчатого клапана в открытом состоянии.

Расположение форсунок зависит от конкретного типа системы впрыска:

• Центральный – размещаются перед дроссельной заслонкой во впускном трубопроводе.

• Распределенный –всем цилиндрам соответствует отдельная форсунка, размещаемая у основания впускного трубопровода и осуществляющая впрыск ГСМ.

• Непосредственный –форсунки находятся вверху стенок цилиндра, что обеспечивает впрыск напрямую в камеру сгорания.

Форсунки для бензиновых моторов

Бензиновые моторы комплектуются следующими типами инжекторов:

• Одноточечные – подают топливо, расположены до дроссельной заслонки.

• Многоточечные – за подачу ГСМ на цилиндры отвечают несколько форсунок, располагаемых перед трубопроводами.

ТФ обеспечивают подачу бензина в камеру сгорания силовой установки, при этом конструкция таких деталей неразборная и не предусматривает ремонт. По стоимости они дешевле тех, что устанавливаются на дизельных моторах.

грязные форсунки

Как деталь, обеспечивающая нормальную работу топливной системы автомобиля, форсунки часто выходят из строя по причине загрязнения расположенных на них фильтрующих элементов продуктами сгорания. Подобные отложения перекрывают распылительные каналы, что нарушает работу ключевого элемента – игольчатого клапана и прерывает поступление топлива в камеру сгорания.

Форсунки для дизельных моторов

Правильную работу топливной системы дизельных двигателей обеспечивают два типа устанавливаемых на них форсунок:

• Электромагнитные, за работу которых отвечает специальный клапан, регулирующий поднятие и опускание иглы.

• Пьезоэлектрические, работающие за счет гидравлики.

Правильная настройка форсунок, а также степень их износа влияет на работу дизельного мотора, выдаваемую им мощность и объем расходуемого горючего.

Поломку или неисправность работы дизельной форсунки автовладелец может заметить по ряду признаков:

• Увеличился расход топлива при нормальной тяге.

• Машина не хочет двигаться с места и дымит.

• У авто вибрирует двигатель.

Проблемы и неисправности форсунок двигателя

Для поддержания нормальной работы топливной системы необходимо проводить периодическую чистку форсунок. По мнению специалистов, процедура должна выполняться каждые 20-30 тыс. км пробега, но на практике необходимость в таких работах возникает уже после 10-15 тыс. км. пробега. Это связано с некачественным топливом, плохим состоянием дорог и не всегда правильным уходом за машиной.

К самым актуальным проблемам, преследующими форсунки любого типа, относится появление на стенках деталей отложений, являющихся следствием использования низкокачественного топлива. Результатом является появление загрязнений в системе подачи горючей жидкости и возникновение перебоев в работе, потеря мощности мотором, чрезмерный расход ГСМ.

Причинами, влияющими на работу форсунок, могут быть:

• Чрезмерное содержание серы в ГСМ.

• Коррозия металлических элементов.

• Износ.

• Засорение фильтров.

• Неверная установка.

• Воздействие высоких температур.

• Проникновение влаги и воды.

Надвигающиеся неполадки можно определить по ряду признаков:

• Появление незапланированных сбоев при старте двигателя.

• Существенное увеличение расхода топлива в сравнении с номинальными значениями.

• Появление выхлопов черного цвета.

• Появление сбоев, нарушающих ритмичность работы мотора на холостом ходу.

Способы чистки форсунок

Для решения вышеназванных проблем требуется периодическая промывка топливных форсунок. Для устранения загрязнений применяют ультразвуковую очистку, используют особую жидкость, выполняя процедуру вручную, либо добавляют специальные присадки, позволяющие очистить форсунки без разбора мотора.

Заливка промывки в бензобак

Наиболее простой и щадящий способ очистки загрязненных форсунок. Принцип действия добавляемого состава заключается в постоянном растворении с его помощью имеющихся отложений в системе впрыска, а также частичное предотвращение их появления в будущем.

промывка форсунки с помощью присадок

Такая методика хороша для новых машин либо автомобилей с небольшим пробегом. В этом случае добавление промывки в бак с топливом выступает профилактикой, позволяющей поддерживать силовую установку и топливную систему машины в чистоте.

Для машин с серьезными загрязнениями топливной системы данный способ не подходит, а в ряде случаев может нанести вред, усугубив имеющиеся проблемы. При большом количестве загрязнений смытые отложения попадают в форсунки и забивают их еще больше.

Чистка без снятия с двигателя

Промывка ТФ без разбора двигателя выполняется путем подключения промывочной установки непосредственно к мотору. Такой подход позволяет отмыть скопившуюся грязь на форсунках и топливной рампе. Двигатель на полчаса запускается на холостом ходу, подача смеси происходит под давлением.

промывка форсунок с помощью аппарата

Данный способ не используется на сильно изношенных двигателях, а также не подходит для автомобилей с установленной системой КЕ-Jetronik.

Чистка со снятием форсунок

При сильных загрязнениях двигатель разбирают на специальном стенде, снимают форсунки и выполняют их индивидуальную очистку. Подобные манипуляции дополнительно позволяют определить наличие неисправностей в работе форсунок с их последующей заменой.

снятие и промывка

Чистка ультразвуком

Очистка форсунок выполняется в ультразвуковой ванне для предварительно снятых деталей. Вариант подходит при сильных загрязнениях, не убирающихся очистителем.
Операции по очистке форсунок без снятия с двигателя в среднем обходятся владельцу автомобиля в 15-20 у.е. Стоимость диагностики с последующей чистой для одной форсунки в ультразвуке либо на стенде составляет около 4-6 у.е. Комплексные работы по промывке и замене отдельных деталей позволяют обеспечить бесперебойную работу топливной системе еще на полгода, добавив 10-15 тыс. км. пробега.

устразвуковая чистка топливных форсунок

Bosch Или Denso, Чем Отличаются Душевые, Тестовые Испытания и Аналоги, Как Выбрать Хорошую, Как Определить, Оригинал Или Подделка?

Нестабильная работа топливной системы может возникнуть из-за неисправностей форсунок. В таком случае автовладельцу приходится задуматься о апгрейде системы впрыска. Если старые форсунки прослужили длительное время и не вызывали недовольство у водителя в процессе эксплуатации, то рекомендуется приобрести аналогичную замену.

В противном случае, если с системой впрыска постоянно были проблемы и ее срок службы оказался слишком коротким, автовладельцу необходимо подумать об выборе более качественной альтернативы. Каждая модель автомобиля имеет взаимозаменяемые форсунки с некоторыми другими машинами. Так, например, автомобили ВАЗ с завода комплектуются несколькими видами элементов топливной системы производства Bosch и Siemens.

Внешний вид форсунок

Классификация видов форсунок

Топливные форсунки имеют большое разнообразие в конструктивных исполнениях. Каждое из них имеет свои преимущества и недостатки. Наиболее популярными инженерными решениями систем впрыска топлива стали:

  • Механические. Относятся к наиболее старому типу форсунок. Отличаются низкой надежностью. Распыление топлива происходит при достижении давления в топливной магистрали. Время распыления определяется не электронным блоком управления, а пружиной. В наиболее продвинутом варианте используется две пружины. Это позволяет сделать подачу топлива ступенчато.
    Можно рекомендовать установку такого типа форсунок на автомобили с отсутствующей или проблемной электроникой;
  • Электромагнитные форсунки. В системе присутствует контроллер, повышающий ее функциональные возможности. Управляющий сигнал подается на электромагнит. Закрытие сопла происходит под действием пружины, что является слабым местом данного типа форсунок. Электронный блок управления полностью контролирует дозировку топлива, обеспечивая преимущество рассматриваемой системы над предыдущей;
  • Пьезоэлектрические. Данный тип форсунки работает с самым высоким быстродействием. Это обеспечивает возможность неоднократно подавать топливо в камеру сгорания за один такт. Данный тип форсунок рекомендуется устанавливать на турбированные двигатели. Также установка пьезоэлектрического впрыска оправдана для систем с высоким давлением в топливоводе;
  • Элетрогидравлические. Считаются наиболее перспективным видом форсунок. Работа основана на разнице давлений над и под иглой. Контроль над всем процессом возложен на ЭБУ. Такие форсунки отличаются надежностью и простотой конструкции;
  • Насос-форсунки. В основе лежат другие виды форсунок, управляемые контроллером. Форсунки имеют сложную конструкцию, поэтому часто ломаются. Тестирование показало, что их установка улучшает КПД, уменьшает расход топлива и делает выхлоп более экологически чистым.

Выбрать, какие форсунки лучшие в зависимости от их конструктивных особенностей, сложно. Каждый вид форсунок используется под конкретную топливную систему и двигатель. При приобретении новых форсунок, менять конструктивное исполнение возможно только при комплексной модернизации авто. В противном случае машина может перестать заводится. Неправильная смена форсунок может привести к ухудшению характеристик железного коня, поэтому при недостаточном понимании работы топливной системы лучше выбрать аналог оригинальных форсунок.

Лучшие бренды форсунок

Основными производителями качественных форсунок являются Bosch, Delphi и Siemens. Данные бренды отличаются не только надежностью, но и высокой стоимостью. Из бюджетных вариантов одобрительные рекомендации можно дать OMVL, Valtek, Hana. Брать стоит только оригинальные форсунки. Китайские no name аналоги часто бывают неработоспособными, так как присутствует высокая доля брака. Даже если двигатель работает хорошо, никто не сможет дать гарантий, что форсунка сможет отработать весь предписанный ей срок.

Оригинальная форсунка производства Bosch

Подбирать элементы системы впрыска необходимо по VIN-коду автомобиля. Машины различных годов выпуска часто имеют различные запчасти. В пределах одного модельного ряда могут присутствовать отличия в конфигурации, не позволяющие по той или иной причине установить конкретную форсунку. Это приведет к потере мощности и нестабильной работе двигателя. В некоторых случаях автомобиль может вообще перестать запускаться.

Разновидности форсунок Bosch

Для автомобилей ВАЗ форсунки bosch производятся в трех основных вариантах:

  1. Bosch 0280 158 022. Предназначена для работы под контроллером Январь 7,2. Допускается использовать на двигателях до 1,6 литра и шеснадцатиклапанным исполнением. Номинальное давление форсунки bosch составляет 3,8 атмосферы;
  2. Bosch 0280 158 017. Форсунка имеет тонкий факел. Устанавливается на восьмиклапанный двигатель. В остальном повторяет предыдущую модель;
  3. Bosch 0280 158 996. Серийно устанавливалась до 2006 года. Работает с более ранней версией контроллера Январь 5.1. Имеет более толстое уплотнительное кольцо. Сопло форсунки бош удлиненно.

Указание номера форсунки

Все оригинальные форсунки bosch имеют высокое качество. Надежность работы определяется только правильным подбором изделия. Несоответствие версии контроллера или количества клапанов у двигателя ведет к нестабильной работе и быстрому выходу из строя.

Основные виды форсунок производства Siemens

Форсунки от Сименс имеют большее разнообразие по сравнению с Bosch. Основным критерием, определяющим возможность установки той или иной модели, является количество клапанов у двигателя. В зависимости от этого меняется конструкция. Форсунка может быть:

  • однофакельная, предназначенная для точного дозирования и впрыска топлива в одной точке;
  • двухфакельная, распыляющая топливо в каждый впускной канал по отдельности.

Обобщенная таблица устанавливаемых форсунок на различные модели двигателей автомобилей ВАЗ

Высокая точность изготовления проявляется в хорошем качестве изделий Siemens. Различные цвета для каждой модели повышает удобство при подборе форсунок. Несмотря на высокую надежность, система впрыска чувствительна к качеству топлива. Достаточно единожды заправиться плохим бензином, и замена элементов топливной системы не заставит себя долго ждать.

Продукция японской фирмы Denso

Форсунка denso  нашла свое применение у таких автогигантов как Тойота, Ниссан и прочих японских брендов. Качество изделий не уступает европейскому. Цена преимущественно чуть ниже, чем у именитых брендов. Форсунка denso может выпускаться с точечным и распределенным впрыском, охватывая максимальное количество моделей автомобилей.

Форсунка производства японской фирмы Denso

Форсунка denso имеет индивидуальный тридцатиразрядный код. При его помощи можно определить характеристики устройства. Форсунка denso имеет преимущество над конкурентами в виде QR-кода, позволяющего облегчить поиск подходящей модели, путем считывания информации камерой смартфона.

Испытание форсунок показывают их высокое качество. Вывести из строя их могут только абразивные частички, проникающие вместе с топливом через фильтр. Форсунка denso не предназначена для низкосортного горючего, так как выпускается преимущественно для стран с развитыми сетями брендовых заправочных станций. Масла и смолистые вещества уменьшают сечение отверстия, наподобие налета, забивающего душевые форсунки.

Факел распыления

Факелом называется форма дозированной порции топлива, которая впрыскивается в камеру сгорания. Лучшие форсунки способны максимально равномерно распределить топливо внутри цилиндра. Если этого не происходит и горючее оказывается слишком жидки, то происходит его осаживание в камере. Это ухудшает работу двигателя и приводит к его ускоренному износу. К основным характеристикам факела относят:

  • дисперсность, показывающая степень распыления;
  • форма, обычно напоминающая конус;
  • количество топлива, подаваемого в единицу времени.

При наличии двух отверстий в форсунке факелов будет также два. При хорошем подборе системы впрыска, все элементы работают при оптимальной производительности. Двигатель потребляет минимально возможное количество топлива для обеспечения требуемых динамических характеристик.

Сравнение эксплуатационных характеристик

Оригинальная форсунка, произведенная именитыми производителями, отличается от дешевых аналогов по следующим критериям:

  • Скорость закоксовывания. Выходные отверстия no name форсунок изготавливаются из материалов, склонных к накоплению отложений, поэтому их закупоривание происходит гораздо быстрее;
  • Зависание клапана. Низкая точность изготовления подделок ведет к постоянным подклиниваниям внутри устройства;
  • Негерметичное закрытие. Может наблюдаться даже на новых форсунках неизвестного происхождения.

Стабильность работы оригинальных форсунок обеспечивается продуманностью всего цикла производства систем впрыска. Начиная с инженерной проектировки  и заканчивая допусками и посадками, фирменные форсунки обеспечивают себе высокое качество. Цена из-за этого возрастает.

Эксплуатационные  характеристики оригинальных форсунок и подделок очень сильно отличаются. Не рекомендуется экономить на топливной системе, так как от этого зависит стабильность работы всего двигателя. Некачественный изделия способны повысить скорость износа силовой установки и капитальный ремонт наступит раньше срока.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Топливная форсунка. Назначение, устройство, принцип работы

Видео: Устройство и принцип действия насос форсунки. Принцип работы форсунки инжекторного двигателя. Изучаем Common Rail. Дизельные форсунки. Разбираем топливную форсунку. Промывка топливной форсунки своими руками. Что убивает форсунки дизельного двигателя. Регулировка дизельных форсунок на стенде в домашних условиях. Работа распылителя и стенда КИ-562

Форсунка — это элемент системы впрыска, предназначенный для дозированной подачи топлива, его распыления в камере сгорания (впускном коллекторе) и образования топливно-воздушной смеси.

Форсунки используются в системах впрыска как бензиновых, так и дизельных двигателей. На современных двигателях устанавливаются форсунки с электронным управлением впрыска.

В зависимости от способа осуществления впрыска различают:

  • электромагнитные форсунки
  • электрогидравлические форсунки
  • пьезоэлектрические

Общий вид форсунки системы «Коммон рейл» фирмы «Бош» показан на рисунке.

Рис. Разрез электрогидравлической форсунки фирмы Бош:
1 – отводящий дроссель; 2 – игла; 3 – распылитель; 4 – пружина запирания иглы; 5 – поршень управляющего клапана; 6 – втулка поршня; 7 – подводящий дроссель; 8 – шариковый управляющий клапан; 9 – шток; 10 – якорь; 11 – электромагнит; 12 – пружина клапана

Форсунка состоит из:

  • электромагнита 11
  • якоря электромагнита 10
  • маленького шарикового управляющего клапана 8
  • запорной иглы 2
  • распылителя 3
  • поршня управляющего клапана 5
  • подпружиненного штока 9

Шарик клапана прижимается к седлу с усилием пружины и электромагнита. Сила пружины рассчитана на давление до 100 кг/см2, что значительно ниже давления в линии высокого давления (250…1800 кг/см2), поэтому только при приложении усилия электромагнита шариковый клапан не отойдет от седла, отделяя аккумулятор от линии слива. Игла распылителя форсунки в нерабочем состоянии прижимается к седлу пружиной распылителя – это предотвращает попадание воздуха в форсунку при пуске двигателя.

В отличие от бензиновых электромеханических фор­сунок, в форсунках «Коммон Рейл» электромагнит при давлении 1350 … 1800 кгс/см2 не в состоянии поднять за­порную иглу, поэтому используется принцип гидроусиления.

Рис. Принцип действия электрогидравлической форсунки:
а – форсунка в закрытом состоянии; b – форсунка в открытом состоянии; c – фаза закрытия форсунки

При создании давления в аккумуляторе, оно действует как на конусную поверхность иглы, так и на поршень управляющего клапана 5. Поскольку площадь рабочей поверхности поршня на 50% больше площади конусной поверхности иглы, игла распылителя продолжает прижиматься к седлу.

При подаче напряжения от блока управления на электромагнит 11, шток 9 якоря штока поднимается и открывается шариковый управляющий клапан 8. Давление в камере управления 7 падает в результате открытия дроссельного отверстия и топливо пропускается из зоны над поршнем управляющего клапана в зону слива. Давление на поршень управляющего клапана падает, так как подводящее дроссельное отверстие управляющего клапана имеет меньшее сечение чем отводящее. Запорная игла 2 при этом под действием высокого давления в кармане распылителя 3 открывается. Количество подаваемого топлива зависит от времени подачи напряжения в электромагнит 11, а значит от времени открытия шарикового управляющего клапана 8. При прекращении подачи напряжения на электромагнит 11, якорь под действием пружины опускается вниз, при этом шариковый управляющий клапан закрывается, давление в камере управления восстанавливается через специальный жиклер. Под действием давления топлива на поршень управляющего клапана 5, имеющего диаметр больше диаметра иглы, последняя закрывается.

На входе топлива в форсунку установлен аварийный ограничитель подачи топлива. Он предотвращает опорожнение аккумулятора через форсунку с зависшей иглой или клапаном управления, а также повреждение соответствующего цилиндра дизеля. В нем используется принцип возникновения разницы давлений по обе стороны от клапана 1 при прохождении топлива через его жиклеры 2. Сечение жиклеров, за­тяжка пружины 3 и диаметр клапана подобраны по максимальной продолжительности и расходу, т.е. подаче топлива.

Рис. Аварийный ограничитель подачи топлива через форсунку

В системах «коммон рейл» первых поколений общее количество горючей смеси, впрыскиваемой в цилиндр, разделялось на предварительное и основное. Однако более гармоничной является такая схема сгорания, когда во время одного рабочего такта горючая смесь будет разделена на возможно большее количество частей. До сих пор добиться этого было невозможно по причине инерционности традиционных форсунок с электромагнитным управлением.

Одним из путей совершенствования системы «коммон рейл» является увеличение быстродействия открытия форсунки. Минимальное время открытия форсунки для электромагнита с подвижным сердечником составляет 0,5 мс, что не позволяет оперативно изменять подачу топлива. Для более быстрого срабатывания форсунки в настоящее время применяется пьезокерамическая форсунка, которая работает вчетверо быстрее.

Известно, что при подаче электрического напряжения на пьезокерамическую пластинку она на несколько микрон изменяет свою толщину.

Пьезоэлемент, являющийся исполнительным элементом форсунки, представляет собой параллелепипед длиной 30…40 мм, состоящий из спеченных между собой 300 керамических пластинок (кристаллов), расширяющийся на 80 мкм всего за 0,1 мс, чего достаточно  чтобы воздействовать на иглу форсунки с усилием 6300 Н. При этом для управления пьезоэлементом используют напряжение бортовой сети автомобиля.

Рис. Пьезоэлемент

Для усиления пьезоэффекта в керамику добавляют палладиум и цирконий. Пьезоэлемент потребляет энергию только при подаче напряжения и регенерирует ее при выключении напряжения, таким образом, являясь регенератором энергии.

Использование пьезоэлемента, кроме быстроты срабатывания, обеспечивает большую силу открытия клапана сброса давления над иглой форсунки и высокую точность хода для быстрого сброса давления подачи топлива.

Электрогидравлическая форсунка с пьезоэлементом показана на. Основными составляющими форсунки являются модуль исполнительного элемента, состоящего из пьезоэлектрического элемента и его составляющих, модуль плунжера, состоящего из поршней, амортизатора давления и пружины, клапан переключения, игла. Для окончательной очистки топлива применяется специальный стержневой фильтр.



Рис. Разрез пьезоэлектрогидравличе­ской форсунки:
1 ­– патрубок рециркуляции; 2 – электрический разъем; 3 – стержневой фильтр; 4 – корпус форсунки; 5 – пьезоэлектричесий элемент; 6 – сопряженный поршень; 7 – поршень клапана; 8 – клапан переключения; 9 – игла форсунки; 10 – амортизатор давления

Увеличение длины модуля исполнительного элемента преобразуется модулем соединителя в гидравлическое давление и перемещение, воздействующие на клапан переключения. Модуль плунжера действует как гидравлический цилиндр. На него постоянно воздействует давление подачи топлива 10 кгс/ см2 через редукционный клапан в обратной магистрали.

Топливо выполняет роль амортизатора давления между плунжером соединителя выпускного дросселя 8 и плунжером клапана 5 в модуле плунжера. Из пустого закрытого инжектора (присутствует воздух) воздух удаляется при стартерном пуске двигателя (с частотой вращения вала стартера). Помимо этого, инжектор наполняется топливом, подаваемым погруженным в топливном баке насосом, проходящим через управляемый обратный клапан против направления потока топлива.

Клапан переключения состоит из пластины клапана, плунжера клапана 5, пружины клапана и пластины дросселя 3. Топливо под давлением протекает через впускной дроссель 4 в пластине дросселя к игле форсунки и в камеру над иглой форсунки. Благодаря этому происходит выравнивание давления над и под иглой форсунки. Игла форсунки удерживается в закрытом положении силой пружины форсунки. При нажиме плунжера клапана 5 открывается канал выпускного дросселя и топливо под давлением вытекает через выпускной дроссель 8 большего размера, расположенный над иглой форсунки. Топливо под давлением поднимает иглу форсунки, в результате чего происходит впрыск. Благодаря быстрым командам на переключение пьезо-электрического элемента за один рабочий такт друг за другом производятся несколько впрысков.

Рис. Принцип работы пьезофорсунки:
1 – игла форсунки; 2 – пружина форсунки; 3 – пластина дросселя; 4 — впускной дроссель; 5 – плунжер клапана; 6 – линия высокого давления; 7 – соединительный элемент; 8 – выпускной дроссель; а – форсунка закрыта; б — форсунка открыта

Из-за особенностей процесса сгорания, присущих дизельным двигателям с турбонаддувом, для уменьшения шума и снижения выброса оксидов азота в цилиндры двигателя перед впрыском основной дозы топлива подается небольшая капля топлива (1…2 мм3) «пилотный впрыск», которая плавно перетекает в распыление остальной части топлива. Предварительный впрыск позволяет топливу воспламеняться быстрее. Давление и температура при этом возрастают медленнее чем при обычном впрыске, что уменьшает «жесткость» работы двигателя и его шум с одновременным снижением выбросов окислов азота. Характер процесса двойного впрыска показан на рисунке:

Рис. График процесса двойного впрыска и характер распыления топлива

При холодном двигателе и в режиме, приближенном к холостому ходу, происходит два предварительных впрыска. При увеличении нагрузки предварительные впрыски один за одним прекращаются, пока при полной нагрузке двигатель не перейдет в режим основного впрыска. Оба дополнительных впрыска необходимы для регенерации сажевого фильтра.

Благодаря тому, что пьезофорсунки имеют намного меньшее время срабатывания, чем традиционные электромагнитные, стало возможным разделение горючей смеси на несколько отдельных микродоз: после многократных предварительных впрыскиваний очень небольших количеств горючей смеси следуют либо основное впрыскивание, либо при необходимости многие так называемые «послевпрыскивания».

Рис. Характер протекания процесса многоступенчатого впрыска

Время между предварительным впрыскиванием и основным впрыскиванием составляет 100 мс. Объем топлива, попадающего в цилиндр в момент каждого предварительного впрыскивания, составляет 1,5 мм3. Это делается для равномерного распределения давления в камере сгорания и, соответственно, уменьшения шума, создаваемого в процессе сгорания. После впрыскивания, в свою очередь, служат для снижения токсичности отработавших газов. Если в конце цикла сгорания произвести еще одно впрыскивание в цилиндр, то оставшиеся частицы сгорают лучше. Кроме того, в случае, когда во впускной системе установлен фильтр для улавливания несгоревших частиц, такая технология за счет высокой температуры способствует его очистке. Это особенно актуально для двигателей с большим рабочим объемом.

Более того, сейчас стало возможным использовать до семи тактов впрыска вместо трех за один рабочий процесс. Благодаря этому появляются новые возможности для увеличения номинальной мощности двигателя и еще более точного контроля за составом отработавших газов.

Новое поколение форсунок позволяет регулировать не только количество впрыска по времени и его фазы, но и управлять подъемом иглы, что позволяет более четко управлять процессом впрыска.

В настоящее время производители дизельной топливной аппаратуры, например фирма Бош, разработала системы Common Rail с давлением впрыска до 2500 кгс/см2. В этих системах форсунка отличается от традиционной тем, что максимальное давление создается не гидроаккумуляторе, а в самой форсунке. Она снабжена миниатюрным гидроусилителем давления и двумя электромагнитными клапанами, позволяющими варьировать момент впрыска и количество топлива в пределах одного рабочего цикла. Таким образом, здесь совмещены принципы работы Common Rail и форсунки.

Другим направлением форсунок фирмы Bosch является устройство в форсунках небольшого напорного резервуара, сокращающего обратный ход к циклу низкого давления. Это позволяет увеличить давление впрыска и КПД системы.

Форсунки с повышенным давлением впрыска соответствуют нормам Евро-6.

Где в автомобиле находятся форсунки?

Тип впрыска топлива Расположение форсунок
Центральный впрыск Одна или две форсунки располагаются во впускном трубопроводе перед дроссельной заслонкой. Таким образом, форсунка заменяет устаревшую технологию – карбюратор.
Распределенный впрыск Для каждого цилиндра установлена своя форсунка, которая осуществляет впрыск топлива во впускной трубопровод цилиндра. Форсунка располагается у основания впускного трубопровода
Непосредственный впрыск Форсунки располагаются в верхней части стенок цилиндра и впрыскивают топливо непосредственно в камеру сгорания.

Вопросы по теме

Форсунка топливная - ремонт, замена и чистка своими руками + Видео

С появлением мощных двигателей, потребовалось более экономичное устройство для впрыска топлива в камеру сгорания. Наиболее грамотным решением стало применение инжектора. В этой статье пойдет речь о наиболее важной части любого инжекторного двигателя – форсунки. Мы расскажем вам, что такое форсунка топливная, как производится ее диагностика, ремонт и замена?

Устройство и принцип работы топливной форсунки

В целом, форсунка представляет собой электромагнитный клапан с распыляющим устройством. Подача топлива осуществляется через штуцер большого давления. Затем, через жиклер, оно движется в специальную камеру гидравлического управления. Камера имеет тесную связь с линией, предназначенной для возврата топлива, посредством жиклера. Управление жиклером осуществляется при помощи электромагнитного клапана.

Как только жиклер закрывается, давление, прилагаемое к плунжеру, возрастает и превышает по значению давление, приложенное к игле. После этого, игла попадет на седло и закрывает проход топлива, находящегося под высоким давлением, в камеру сгорания. При подаче электрического сигнала на контакты электромагнитного клапана, жиклер открывается, и гидравлическое давление в камере уменьшается. Давление на плунжер также уменьшается и игла форсунки поднимается.

Таким образом, топливо впрыскивается в камеру сгорания до закрытия иглы. Данная система управления позволяет быстро открывать и закрывать клапан, обеспечивая эффективную подачу топлива и максимально низкий расход топлива.

Условно, вся работы форсунки делится на четыре этапа:

  • Форсунка находится в закрытом состоянии, при этом, испытывает давление.
  • Начало открытия форсунки, соответственно осуществляется впрыск топлива.
  • Полное открытие форсунки.
  • Закрытие форсунки, соответственно впрыск топлива завершается.

Все эти процессы осуществляются за счет электрических импульсов, подаваемых с электронного блока управления двигателем. Если выключить зажигание и остановить двигатель, форсунка будет закрыта. Закрытие происходит за счет действия возвратной пружины внутри корпуса.

Диагностика неисправностей форсунок

Как и любые другие детали автомобиля, форсунки тоже могут прийти в негодность. Чаще всего, это вызвано использованием некачественного топлива. В процессе работы, все детали внутри клапана охлаждаются за счет постоянного движения бензина. Как только двигатель останавливается, охлаждение прекращается. Инжекторы начинают принимать тепло, исходящее из нагретого двигателя. Остатки топлива внутри форсунки начинают испаряться и образовывать осадок, который оседает на отверстиях клапана. В результате, прохождение топлива, в дальнейшем, затрудняется и двигатель начинает работать неустойчиво (а то и вовсе «троит»). Другая неприятность, которая может коснуться форсунки – это нарушение герметичности клапана. Бензин начинает протекать, даже, когда двигатель не запущен. Последствием такого стояния может быть гидравлический удар. Бензин накапливается в цилиндре и при запуске двигателя, испытывает внезапное слишком высокое давление, которое приводит в негодность мотор.

Чтобы узнать о неисправности, можно обратить внимание на работу двигателя. Если он работает нестабильно и постоянно дергается – скорее всего, форсунка забита. Если же наблюдается повышенный расход топлива, примерно, на 2-3 литра превышающий номинальные значения, то форсунка протекает и необходимо срочно проводить ремонт или замену.

Поведение автомобиля на дороге тоже может многое рассказать об исправности инжекторов. Так как загрязнение форсунки сопровождается неустойчивой работой двигателя, следовательно, мощность мотора заметно снижается. Динамические характеристики ухудшаются, а максимальная скорость автомобиля заметно снижена.

Помимо всего прочего, на приборной панели может загореться специальный сигнализатор – «проверьте двигатель». В этом случае, ремонта не избежать.

Ремонт и замена форсунок ВАЗ

Форсунки автомобилей ВАЗ, обычно, не служат и 100 тысяч километров. Это связано с тем, что качество топлива в России не всегда соответствует требуемым нормам. Стоимость замены форсунок относительно не дорогая, если речь идет об отечественных деталях, однако, опытные автолюбители рекомендуют все же применять зарубежные аналоги. Тем не менее, есть экономный способ проведения ремонтных работ без проведения замены.

Речь идет о чистке форсунок. Для этого в двигатель добавляют специальные присадки, которые нейтрализуют остатки внутри клапана. Данная процедура рекомендована для проведения каждые 40 тысяч километров, и может ненадолго продлить жизнь заводским деталям.

Как чистить топливные форсунки?

Если вы решили провести чистку данной детали, то заранее приобретите специальное средство. Продавцы в магазинах автозапчастей помогут вам определиться с маркой средства, которая лучше всего подойдет именно для вашего автомобиля.

Очищающее средство представляет собой специальную жидкость, которая не только очищает форсунки, но и другие элементы топливной системы, например, рампу. Его устанавливают рядом с автомобилем и присоединяют шланг с емкости к рампе инжектора. Посредством компрессора жидкость нагнетается в систему впрыска и очищает форсунки от грязи. Двигатель автомобиля должен быть обязательно запущен, чтобы средство полностью сгорело и вышло через выхлопную трубу.

Видео - Как заменить форсунку топливную

  1.  Отключите питание. Для этого снимите «минусовую» клемму батареи. Это делается для того, чтобы избежать случайных коротких замыканий и электрических неисправностей бортовой сети автомобиля.
  2.  Демонтируйте ресивер, расположенный на впускной трубе.
  3.  Сбросьте давление, образованное в топливной системе и вытащите штекер из контактного отверстия форсунки. После этого, снимите шланг вакуума с регулятора давления топлива.
  4. Оба винта, расположенные на регуляторе топлива выкручиваются и последний отодвигается в сторону от топливной рампы. Все обнаруженные, при этом, уплотнители можно смело вытаскивать и выбрасывать. Пока регулятор открыт, проведите замену уплотнителей сразу. То же самое касается всех остальных деталей, которые вы демонтируете в дальнейшем.
  5. Трубку подачи топлива выкрутите и отсоедините от топливной рампы. Затем, откручиваются болты крепления самой рампы и вытаскиваются наравне с обнаруженными шайбами.
  6. Рампу необходимо поднять. После этого, форсунки заменяются, и рампа устанавливается на место. Дальнейшая сборка осуществляется в обратной последовательности.

Вот так осуществляется ремонт и замена топливной форсунки ВАЗ. Как видите, в этом нет ничего сложного, поэтому вы можете справиться самостоятельно и без помощи сотрудников автосервиса.

Топливные форсунки НИССАН. Новые, Аналоги +б\у оригинал

Топливная форсунка НИССАН

На AVTO-Sensor.ru вы можете купить новые оригинальные и не оригинальные топливные форсунки НИССАН, для моделей Примера Р10, Р11, Альмера, Патфайндер, Альмера, Максима, Тиида, Кашкай, х трейл, Патрол, Блюберд и многие другие. Доставка по Москве и по России наложенным платежом авиапочтой. На блоки ксенона действует гарантия 6 месяцев.

Топливная форсунка является составной частью системы подачи горючего в мотор автомобиля, иногда также называется инжектор. Она служит для дозирования и подачи топлива в камеру сгорания. Процесс впрыска происходит так, что топливо на входе распыляется по камере сгорания, при этом образуется ее однородная смесь с воздухом, что обеспечивает качественное горение продуктов и повышает в разы эффективность работы двигателя.

Топливная форсунка НИССАН устанавливается на обоих видах двигателей – бензиновых и дизельных. Зачастую каждая из них снабжена современной технологией электронного управления частоты впрыска горючего.

Основные виды топливных форсунок НИССАН

Электромагнитный элемент. Он имеет достаточно простое строение и чаще всего устанавливается на бензиновых двигателях. Принцип действия следующий – электронный блок управления по заданному алгоритму осуществляет подачу напряжения на клапан. При этом создается электромагнитное поле, которое преодолевает сопротивление пружины и втягивает иглу. В результате этого освобождается сопло и осуществляет впрыск бензина в коллектор. Когда напряжение спадает, пружина возвращается на место, и игла форсунки занимает первоначальное положение.

Электрогидравлический элемент – используется на двигателях, работающих на дизельном топливе. Алгоритм действия основан на естественном давлении топлива. По сигналу электронного блока задействуется электромагнитный клапан, который открывает сливной дроссель. Горючее поступает по дросселю в сливную магистраль. Впускной дроссель при этом задерживает процесс его быстрого поступления и выравнивания давления между камерой управления и впускной магистралью. Снижение давления на поршень провоцирует подъем иглы, после чего происходит подача горючего в камеру. Вся система возвращается в первоначальное состояние, когда клапан закрыт и находится без постороннего воздействия. В таком состоянии давление на иглу становится меньше давления на поршень, она прижимается в исходном положении силой давления топлива.

Пьезоэлектрический элемент. Данный вид топливного впрыска является наиболее совершенным. Впрыск топлива осуществляет пьезоэлектрическая форсунка. Подобные инжекторы монтируются на дизельные двигатели, оснащенные системой подачи топлива Common Rail. Такая форсунка обладает неоспоримым преимуществом – срабатывает в 4 раза быстрее электромагнитного клапана и может обеспечить многократный впрыск в течение одного цикла. Особое строение позволяет точно дозировать объем подаваемого горючего. Эффект достигается благодаря использованию пьезоэлемента в процессе управления движением форсунки. В основе лежит принцип изменения длины пьезокристалла под воздействием напряжения. При подаче электрического воздействия на пьезоэлемент происходит увеличение его длины, это изменение передает воздействие дальше на поршень толкателя. Переключающий клапан открывается и подает топливо в сливную магистраль. За счет изменения давления происходит естественный подъем иглы, что приводит к подаче топлива в камеру сгорания. Объем топлива для впрыска определяется двумя показателями – продолжительностью действия на пьезоэлемент и силов давления горючего в топливной рампе.

Топливные форсунки НИССАН выпускаются специально для каждой модификации автомобиля и года выпуска. Потому для того, чтобы замена произошла корректно и не повлекла за собой сбоев в работе и прочих проблем, желательно проконсультироваться со специалистом по запасным частям. Подходящую деталь можно найти по каталогу модификаций НИССАН либо при помощи по VIN кода, уникального для каждой модели.

На модели Nissan:

200SX, 300ZX, 350Z, AD, Almera , Altima, Armada, Avenir , Bassara, Bluebird , Caravan, Cedric, Cefiro, Cima, Cubeт (Cubic), Datsun, Dualis, Elgrand, Expert, Fairlady Z, Fuga, Gloria , GT-R, Juke, Lafesta, Largo, Laurel, Leopard, Liberty, March, Maxima, Micra, Moco, Murano, Navara, Note, Pathfinder, Patrol, Prairie , Presage, Presea, President, Primera , Pulsar, Qashqai, Qashqai+2, R'nessa, Rasheen, Safari, Sentra, Serena, Silvia, Skyline, Stagea, Sunny, Teana, Terrano , Tiida , Tino, Vanette, Wingroad, X-Trail.

Форсунки топливные для дизельных двигателей

Форсунка дизеля или дизельного двигателя

Форсунка дизеля является важной частью системы подачи топлива, распределяя его по камерам сгорания. От эффективности работы детали зависит качество сжигания горючего, запуск, эксплуатация двигателя и токсичность выхлопов.

Форсунки двигателя бывают открытые, обеспечивая постоянный впрыск топлива, и закрытого типа, открывающиеся только при поступлении горючего в камеру сгорания. В большинстве дизелей преимущественно применяются закрытые модели. По способу управления данная запчасть бывает механической и электромеханической. В механической разновидности инжектор открывается под высоким давлением дизтоплива. Во втором случае инжектор управляется электроникой, определяя необходимое время и количество подачи горючего. Подобные разновидности позволяют использовать установку более эффективно и экологично.

Форсунки топливные довольно просты в обслуживании и диагностике, но при этом являются одной из самых быстроизнашиваемых деталей. Периодически их требуется чистить и промывать.

При неисправности форсунок дизельного двигателя наблюдается падение мощности, неравномерная работа, перегрев, появляется черный дым в выхлопе, увеличивается расход дизтоплива.

В свете ужесточения норм, регулирующих уровень выхлопных газов, в современных дизелях предпочитают использовать форсунки Common Rail, топливная система в таких моделях имеет аналогичное название. Ее особенность: при минимальном расходе дизтоплива выдавать необходимую мощность, при этом выхлопные газы имеют минимальную степень токсичности. Конструкция форсунок Коммон Рейл подразумевает поступление топлива в корпус запчасти, при поступлении сигнала поднимается игла, блокировавшая доступ топлива к камере сгорания, и горючее поступает в цилиндры.

Компания РЕНТЭНЕРГО поставляет форсунки Cummins, Perkins, Iveco и Volvo Penta.

Мы предлагаем:

  • оригинальные инжекторы для топливных систем, включая Common Rail (Камминз, Перкинс, Вольво Пента, Ивеко)
  • у нас можно купить форсунку топливную по цене производителя
  • на все запчасти предоставляем заводскую гарантию
  • мы можем организовать замену топливных форсунок силами собственной техслужбы
  • мы поставляем форсунки на дизельные двигатели по СПб и Ленинградской области, организуем доставку в другие города РФ

Форсунки впрыска топлива.

Виды форсунок.

Топливная форсунка является основным исполнительным устройством в любой системе впрыска. Ее главная задача — распылять топливо на мелкие частицы в нужном месте впускного воздушного тракта или непосредственно в цилиндрах двигателя. Форсунки бензиновых и дизельных двигателей выполняют одинаковые функции, но по принципу действия и конструкции — это совершенно разные устройства. В данной главе описываются форсунки только для бензиновых двигателей.

 ФОРСУНКИ ВПРЫСКА: ОБЩИЕ СВЕДЕНИЯ

Форсунки впрыска бензина (ФВБ) по конструктивному устройству и по типу реализованного в них способа управления подразделяют на гидромеханические, электромагнитные, магнитоэлектрические и электрогидравлические. В современных системах впрыска бензина используются в основном первые два вида.

По назначению в системе впрыска форсунки бывают пусковыми и рабочими. Рабочие форсунки делят на два вида: центральные форсунки для одноточечного импульсного впрыска и клапанные форсунки для впрыска топлива с распределением по цилиндрам. Разрабатываются рабочие форсунки для впрыска бензина под высоким давлением непосредственно в цилиндры двигателя внутреннего сгорания (ДВС).

Следует отметить, что форсунки впрыска бензина изготовляются под каждый тип двигателя индивидуально, т.е. форсунки впрыска не унифицируются и, как правило, не могут переставляться с одного типа двигателя на другой. Исключение составляют универсальные гидромеханические форсунки фирмы BOSCH для механических систем непрерывного впрыска бензина, которые широко применялись на различных двигателях в составе системы «K-Jetronic». Но и эти форсунки имеют несколько не взаимозаменяемых модификаций.

Почти все форсунки впрыска бензина содержат внутри корпуса мелкосетчатый фильтр тонкой очистки топлива, который часто является причиной нарушения работоспособности форсунки. Восстановить нормальную работу форсунки с загрязненным фильтром можно принудительной промывкой всей системы впрыска специальным многокомпонентным растворителем, который добавляют в моторное топливо (в бензин), и двигатель включают в работу на холостом ходу на 30-40 мин. В настоящее время для этой цели продаются специальные промывочные установки и растворитель. Промывка форсунки вне двигателя путем «отмачивания» в ацетоне или продувкой воздухом не эффективна.

Следует также заметить, что современные форсунки впрыска бензина не разборные и ремонту с демонтажом на детали не подлежат.

ГИДРОМЕХАНИЧЕСКИЕ ФОРСУНКИ

Гидромеханические форсунки (ГМ-форсунки) бывают открытого и закрытого типов. Первый тип ГМ-форсунок представляет собой жиклерные форсунки и в современных системах впрыска бензина не используется. ГМ-форсунки закрытого типа предназначены для применения в механических системах непрерывного распределенного по цилиндрам впрыска топлива на бензиновых ДВС. Такие форсунки не имеют электрического управления. Они открываются под напором бензина, а закрываются возвратной пружиной. Давление напора бензина, при котором закрытая форсунка открывается, называется начальным рабочим давлением (НРД) форсунки и обозначается как Рфн. ГМ-форсунки закрытого типа устанавливаются в предклапанных зонах впускного коллектора для каждого цилиндра в отдельности.

По конструкции закрытые форсунки могут различаться устройством запорного клапана и способом крепления в литом корпусе впускного коллектора. По типу запорного устройства закрытые форсунки подразделяют на форсунки со сферическим, дисковым и штифтовым клапаном; по способу крепления — на вставные и резьбовые.

Закрытые ГМ-форсунки в дозировании топлива участия не принимают. Их главная функция — распылять бензин на горячие впускные клапаны двигателя. При этом распыленные частицы бензина переходят в парообразное состояние, а впускной клапан охлаждается. Чтобы не было соприкосновения струи бензина со стенками предклапанной зоны впускного коллектора, бензин распыляется с раскрывом на угол не более 35е, а форсунка по отношению к клапану устанавливается по строго заданной геометрии.

Дозирование топлива в механической системе впрыска производится изменением напора бензина у постоянно открытого распылительного сопла форсунки. При этом давление напора формируется давлением вне форсунки — в дифференциальном клапане дозатора-распределителя механической системы впрыска.

Для того чтобы клапан форсунки закрытого типа находился в состоянии «открыто», давление бензина в клапанной полости 6 должно быть все время несколько выше усилия Рп возвратной пружины 10 (Рфн > Р„).

Это достигается заданием достаточно высокого (не менее 6 бар) рабочего давления Ps (РДС) в системе (в топливоподающей магистрали до дозатора-распределителя) и поддержанием РДС на постоянном уровне.

ОСНОВНЫМИ ПАРАМЕТРАМИ ЗАКРЫТОЙ ФОРСУНКИ ЯВЛЯЮТСЯ ПЯТЬ ПОКАЗАТЕЛЕЙ.

1.    Начальное рабочее давление Рфн (НРД) форсунки сразу после ее сборки на заводе-изготовителе (давление открывания новой форсунки). НРД для закрытых форсунок разных модификаций лежит в пределах 2,7…5,2 кг/см2. Для новых форсунок из одного типоразмерного ряда НРД может отличаться не более чем на ±20%. При подборе комплекта форсунок на двигатель различие НРД не должно превышать ±4%. В продажу (как запчасти) форсунки поступают с одинаковым НРД в упаковке. Замена форсунок неполным комплектом может стать причиной нарушения нормальной работы двигателя.

2.    Минимальное рабочее давление Рф т|„ (МРД) форсунки после ее приработки на двигателе (после 5000 км пробега). Это давление становится меньше НРД новой форсунки на 15…20% и стабилизируется (за 5 лет нормальной эксплуатации изменяется не более чем на 5%).

3.    Рабочее давление Рф форсунки после ее приработки. Это изменяющееся во время работы двигателя давление во внутренней полости форсунки от минимального рабочего давления Рф min (МРД) до максимального значения рабочего давления Ps max(РДС)в механической системе впрыска.

4.    Давление отсечки форсунки Р0 (ДОТ). Это давление, ниже которого форсунка надежно закрыта иногда называется давлением слива). Давление отсечки всегда меньше Рф min на 1,0…1,5 кг/см2, но несколько больше остаточного давления Рост в системе  впрыска  сразу  после  выключения  двигателя.

5. Производительность Пф форсунки. Это количество бензина, которое распыляется через постоянно открытую форсунку за единицу времени при определенном рабочем давлении Рф в полости форсунки. Обычно Пф закрытой форсунки задается для двух крайних значений рабочего давления: Рф min и Ps max. Этим двум значениям соответствуют два режима работы двигателя: Рф m,n — холостому ходу, Ps m8K — полной нагрузке. Производительность Пф задается в см3/мин или в гр/с. Например, для закрытых форсунок 5-ти цилиндрового ДВС автомобиля AUDI-1O0 (2,2 л, 140 л/с) показатели производительности соответственно равны 30 и 90 см3/мин (при работе в системе «K-Jetronic»).

Вышедшие из строя форсунки закрытого типа ремонту не подлежат, но, как и любые другие, могут быть «промыты» в составе системы впрыска на работающем двигателе.

ЭЛЕКТРОМАГНИТНЫЕ ФОРСУНКИ

Электромагнитные форсунки применяются в современных системах впрыска бензина в качестве клапанных рабочих и пусковых форсунок (для систем распределенного по цилиндрам впрыска с электронным управлением), а также в качестве центральных форсунок впрыска (в системах питания с моновпрыском). Центральная форсунка наиболее распространенной конструкции для систем впрыска бензина группы «Mono».

Современные ЭМ-форсунки способны надежно срабатывать со скважностью* S = 0,5 и при этом устойчиво (управляемо) удерживать открытое состояние в течение 2…2,5 мс. Разброс этого параметра в конкретном типоразмерном ряде форсунок не более ±5%. Такой быстроте срабатывания ЭМ-форсунки отвечает частота возвратно-поступательного движения подвижного стержня электромагнита форсунки в 200…250 с-1. Это является пределом возможного для данного типа электроуправляемых форсунок.

При применении ЭМ-форсунок в качестве клапанных рабочее давление Ps в системе впрыска может быть понижено с 6,5 бар (в механических системах) до 4,8…5 бар, что повышает надежность работы электробензонасоса и понижает вероятность протечек топлива в уплотнительных соединениях бензома-гистралей.

При электронном управлении форсунками точность дозирования впрыснутого бензина значительно повышается. Это становится возможным потому, что давление внутри ЭМ-форсунки поддерживается постоянным, и количество впрыснутого топлива определяется только временем открытого состояния форсунки.

ОСНОВНЫМИ ПАРАМЕТРАМИ ЭМ-ФОРСУНКИ ЯВЛЯЮТСЯ:

1.    Постоянное рабочее давление в полости форсунки (РДФ), равное рабочему давлению Ps системы, выраженное в бар.

2.    Производительность   форсунки  (пропускная СПОСОбнОСТЬ В ОТКРЫТОМ СОСТОЯНИИ — В СМ3/МИН или в г/с при заданном Ps РДС).

3.    Минимальное напряжение надежного срабатывания форсунки (постоянное напряжение в вольтах).

4.    Минимальное время цикловой подачи топлива (минимальное надежно управляемое время продолжительности открытого состояния форсунки — в мс).

5.    Внутреннее омическое сопротивление Нф форсунки (сопротивление катушки соленоида — в омах).

На корпусе форсунки набивается цифровой код, по которому в справочном каталоге можно определить все вышеперечисленные параметры. На корпусе выбивается также торговый знак или название фирмы-изготовителя.

О внутреннем омическом сопротивлении Нф форсунки следует сказать отдельно. Если катушка соленоида намотана медным проводом, то получить величину Нф более 2…3 Ом невозможно (накладывается требование минимизации индуктивности Ls катушки). В таком случае для ограничения величины рабочего тока 1ф форсунки последовательно с катушкой соленоида включают дополнительный резистор. Применяют также обмоточный провод с высоким удельным сопротивлением (для катушки соленоида), что исключает необходимость установки дополнительных резисторов. Но в любом случае общий средний ток управления сразу всеми форсунками (или группой форсунок) впрыска на двигателе не должен превышать значения 3…5 А.

В некоторых случаях на многоцилиндровых двигателях применяют «групповое» управление форсунками. Это когда форсунки объединены в группы, а каждая группа управляется от отдельного электронного блока. Но наиболее эффективной является система впрыска бензина, в которой каждая рабочая клапанная ЭМ-форсунка управляется независимо от других (последовательный синхронизированный распределенный по цилиндрам импульсный впрыск бензина с управлением от многоканального ЭБУ впрыском).

По типу запирающего клапана ЭМ-форсунки, как и гидромеханические, подразделяют на три вида:

—     форсунки со сферическим профилем запорного элемента:

—     форсунки с штифтовым клапаном (с конусным или игольчатым запорным стержнем):

—     форсунки с дисковым клапаном (с плоским или тарельчатым запорным элементом).

Выпускаются форсунки с внутренним электрическим сопротивлением 2,4 Ом: 12,5 Ом; 16 Ом. Малое сопротивление связано с применением обмоточного провода из меди и с необходимостью иметь малую величину индуктивности L соленоида, которая прямо зависит от числа витков Wc обмотки соленоида.

Низкое сопротивление форсунки увеличивают дополнительным сопротивлением в 6…8 Ом, что уменьшает потрябляемый ток. Обмотки высокоомной форсунки выполнены из провода с большим удельным сопротивлением (например, из латуни), что позволяет иметь малое L и большое R.

По производительности П впрыска форсунки подбирают по типам и мощности тех двигателей, на которые эти форсунки устанавливаются. Производительность форсунки определяется под рабочим давлением системы, как количество Кв бензина, прошедшего через форсунку за единицу времени t, если она постоянно открыта.



ПУСКОВЫЕ ЭЛЕКТРОМАГНИТНЫЕ ФОРСУНКИ

К электромагнитным форсункам относятся и пусковые гидроклапаны с электромагнитным управлением, которые по принципу действия мало чем отличаются от ЭМ-форсунок. Именно поэтому пусковые гидроклапаны чаще называют пусковыми форсунками.

Основное назначение пусковой форсунки (ПС-форсунки) — это работа в механической системе непрерывного распределенного впрыска во время запуска холодного двигателя. Иногда ПС-форсунка используется как форсажное устройство, наподобие ускоритвльного насоса в карбюраторе, или как устройство для запуска перегретого двигателя с турбонаддувом. Пусковая форсунка применяется и в некоторых системах впрыска группы «L». В любом случае ПС-форсунка работает непосредственно от бортсети автомобиля, а в систему электронного управления двигателем включается опосредовано через специальное электронное реле управления.

К ПС-форсункам требования высокой скорости срабатывания не предъявляются, что значительно упрощает конструктивное исполнение ее составных компонентов. Так, масса якоря электромагнита, который (якорь) одновременно является и запирающим элементом клапана форсунки, число витков катушки электромагнита, сечение распылительного сопла, упругость возвратной пружины — все это заметно увеличено по сравнению с рабочей клапанной ЭМ-форсункой.



ФОРСУНКА ЗАКРЫТОГО ТИПА С ПЛУНЖЕРНЫМ НАСОСОМ

Ведутся исследования в направлении поиска принципиально новых способов впрыска бензина с помощью форсунок. Испытаны так называемые магнитоэлектрические форсунки, которые отличаются высоким быстродействием (0,5 мс), так как работают с принудительным высокочастотным (до 1000 с»1) переключением полярности магнитного поля в катушке соленоида.

Перспективными считаются также форсунки закрытого типа с дополнительным электромагнитным управлением (электрогидравлические).

В системах впрыска бензина группы «Д» (впрыск в камеру сгорания) используется насос-форсунка закрытого типа с плунжерным насосом высокого давления, который приводится в действие от кулачка распредвала.

Насос-форсунка оснащен сливным каналом с быстродействующим электрогидравлическим клапаном. Комбинация — плунжерный насос, закрытая гидромеханическая форсунка, электроуправляемый от электронной автоматики сливной канал — дает возможность реализовать так называемый «послойный впрыск бензина» непосредственно в камеру сгорания ДВС. Это обеспечивает значительную экономию топлива за счет работы двигателя на очень бедных ТВ-смесях (а = 2,0), а также повышает ряд его эксплуатационных показателей.

При послойном впрыске цикловая подача бензина непрерывно дифференцируется по времени посредством управления давлением в рабочей полости насос-форсунки (под плунжером). Давление регулируется электроуправляемым гидроклапаном в сливном канале. Суть послойного впрыска топлива состоит в его подаче отдельными, строго дозированными порциями. Получается так: за один цикл впрыска бензин подается прямо в цилиндр не сплошной однородной струей, а несколькими частями, каждая из которых образует «свой» коэффициент избытка воздуха а.

В объеме цилиндра образуется «послойный пирог» из ТВ-смеси разной концентрации. Преимущество послойного впрыска бензина состоит в том, что в первый момент воспламенения в зону центрального электрода свечи зажигания подается нормальная (стехиометрическая) ТВ-смесь с а = 1, которая легко возгорается. Далее процесс горения топлива в очень бедной ТВ-смеси (а = 2.0) поддерживается за счет «открытого огня», образовавшегося в первый момент воспламенения. Однако система впрыска бензина с насос-форсунками обладает двумя существенными недостатками: она содержит дорогостоящие и очень сложные механические устройства, а также способствует появлению значительных количеств оксидов азота (N0X) в выхлопных отработавших газах двигателя, бороться с которыми крайне сложно. Тем не менее система выпускается фирмой TOYOTA для двигателей TD4 легковых автомобилей.

предупреждающих знаков неисправной топливной форсунки

Горючие двигатели нуждаются в трех жизненно важных элементах, которые помогают двигателю создавать энергию: воздух, искра и топливо. Если какой-либо из этих элементов отсутствует, вашему двигателю будет сложно работать или даже запуститься. Впрыск топлива - это процесс подачи топлива в двигатель внутреннего сгорания. Когда топливные форсунки забиты или вышли из строя электрически, ваш автомобиль может работать не так, как должен. Вот что вам следует знать о топливных форсунках:

Что такое топливная форсунка?

Топливные форсунки - это просто соленоиды, цилиндрические катушки из проволоки, действующие как магнит, пропускающий электрический ток, которые очень быстро приводят в действие поршни как часть системы подачи топлива двигателя.Он принимает и распыляет бензиновый туман под высоким давлением в двигатель, управляемый внутренним компьютером автомобиля. Компьютер регулирует количество топлива и точное время выхода топлива. Большинство легковых и легких грузовиков с двигателями внутреннего сгорания оснащено одной топливной форсункой на цилиндр. За время эксплуатации автомобиля форсунки могли сработать миллионы раз!

В прошлом автомобили производились для распыления топлива в верхний впускной коллектор для смешивания с воздухом перед входом в камеру сгорания для воспламенения.Со временем производители перешли на впрыск топлива с использованием одной форсунки на цилиндр, при которой топливо впрыскивается в нижний впускной коллектор сразу за впускным клапаном. В последнее время многие производители автомобилей перешли на систему прямого впрыска. Прямой впрыск подает топливо непосредственно в каждый цилиндр, а не во впускной коллектор. Системы прямого впрыска топлива производят меньше выбросов, они более мощные и более эффективно доставляют топливо. Однако прямой впрыск обходится дороже из-за более дорогих деталей и более высокого расхода топлива.Таким образом, хотя транспортное средство может использовать топливо более эффективно, оно потребляет значительное количество.

Каковы признаки неисправной топливной форсунки?

Топливные форсунки обычно выходят из строя из-за скопления загрязняющих веществ, таких как углерод. Накопление углерода может вызвать засорение или частичное засорение форсунки, не позволяя форсунке полностью закрываться. Это приводит к потеканию, которое вызывает пропуски зажигания. Топливные форсунки также могут протекать снаружи в результате сухих, потрескавшихся резиновых уплотнений или трещин внутри самого инжектора. Электрические части инжектора особенно уязвимы к старению, нагреванию и повреждению от влаги. Симптомы неисправности включают:

  • Пропуски воспламенения из-за нехватки топлива. Пропуски зажигания - это заметные события, которые происходят при работающем двигателе, которые часто обнаруживаются по разнице в производительности или легкому хлопку. Однако чем больше двигатель, тем меньше вероятность пропуска зажигания.
  • Неровная работа на холостом ходу - Вам может казаться, что двигатель глохнет, когда вы останавливаетесь.
  • Недостаток мощности - Двигатель не может обеспечить достаточную мощность для работы.
  • Низкая топливная эффективность - Топливо расходуется впустую из-за утечки, подачи слишком большого количества топлива или из-за невозможности получения правильной формы распыления для сжигания.
  • Индикатор проверки двигателя горит - слишком много или недостаточное количество топлива, подаваемого в двигатель, может вызвать срабатывание индикатора проверки двигателя.
  • Проблемы при запуске - В двигатель подано слишком много или недостаточно топлива. Это также может вызвать остановку двигателя или помешать запуску двигателя.
  • Запах топлива - Если форсунка протекает, вы можете почувствовать запах бензина во время работы.

Каждый раз, когда в вашем автомобиле обнаруживается утечка, технический специалист должен немедленно осмотреть его, особенно на утечки топлива. Утечка топлива и паров могут воспламениться под капотом автомобиля и стать причиной пожара. Засоренный инжектор не является проблемой для безопасности, но он приводит к тому, что автомобиль плохо работает. Продолжительное топливное голодание может привести к внутреннему повреждению двигателя или повреждению каталитического нейтрализатора.Топливные форсунки можно проверить и протестировать, чтобы определить, следует ли их заменять или чистить.

Как проверить топливные форсунки

Проверка баланса электроники на неисправность электроники возможна с помощью диагностического прибора. Техник будет использовать это устройство, чтобы измерить сопротивление форсунок и проверить напряжение на жгуте проводов на предмет электрических ошибок. Если топливная форсунка забита, техническому специалисту, возможно, придется снять форсунки и выполнить проверку потока. Проверка расхода позволит измерить состояние и расход ваших топливных форсунок.

Служба чистки топливных форсунок

Очистка топливной форсунки подобна настройке вашей топливной системы, которую следует выполнять каждые 30 000 - 45 000 миль. После выполнения вы заметите значительную разницу. Эта услуга включает в себя очистку иглы иглы или шарика и седла внутри топливной форсунки (игла - это то, что опускается для выпуска топлива и быстро поднимается, предотвращая рассеивание топлива). Служба также удаляет скопившееся и скопившееся в лужу топливо в верхней части форсунки, одновременно очищая от нагара и улучшая распыление топлива (топливо должно быть разбито на более мелкие частицы, смешано с воздухом, а затем испарено для идеальных условий использования в двигателе с горючим топливом) . Хотя эта услуга улучшит работу ваших форсунок, предназначенных для удаления небольших отложений нагара, она не сможет исправить неисправную форсунку. Сильные отложения из-за плохого качества топлива и отсутствия технического обслуживания считаются неисправностью форсунки, которая требует замены.

Let Sun Devil Auto Help

Наши специалисты в Sun Devil Auto разработали специальную четырехступенчатую очистку топливной системы, которая включает в себя услугу очистки топливных форсунок и многое другое! Эта специальная услуга поможет гарантировать, что ваш автомобиль сможет выработать нужную мощность и повысить топливную экономичность.Четырехступенчатая очистка топливной системы включает:

  • Очистка форсунок
  • Удаление нагара с корпуса дроссельной заслонки
  • Очистить клапаны от нагара для предотвращения прилипания и обеспечения надлежащего уплотнения
  • Замена топливного фильтра для предотвращения попадания загрязнений в двигатель. Примечание: для большинства новых автомобилей этот шаг может не требоваться, поскольку этот компонент является частью топливного насоса.
  • Топливная присадка, помогающая снизить влажность в системе, делая ваше топливо более эффективным.Также помогает поддерживать форсунки и другие компоненты в топливной системе.

Помогите поддерживать работу двигателя и оптимальную выработку мощности за счет чистоты топливных форсунок вашего автомобиля и их максимальной работы. Если ваш автомобиль работает не так хорошо, как раньше, назначит встречу в любом из наших сервисных центров для очистки четырехступенчатой ​​топливной системы Sun Devil Auto сегодня!

Признаки неисправности топливной форсунки: нужна ли вам чистка?

У вашего автомобиля низкая производительность, низкий расход топлива или плохая работа на холостом ходу? У него либо тяжелый случай понедельника, либо, что более вероятно, какие-то грязные топливные форсунки.

Обнаружение признаков загрязнения топливных форсунок и покупка быстрой чистки могут помочь вам сгладить жесткую поездку и вернуться к беззаботной поездке.

Основные сведения о топливных форсунках

Возможно, вы впервые слышите о топливных форсунках, и это нормально. Топливный фильтр, насос и форсунки вашего автомобиля являются частью взаимосвязанной (хотя и невидимой) системы под капотом.Вместе фильтр, насос и форсунки гарантируют, что ваш двигатель получает правильную смесь топлива и воздуха.

Вот общее представление о том, как работает вся топливная система.

  1. Топливный насос вашего автомобиля подает бензин к топливной форсунке.
  2. Топливная форсунка впрыскивает / распыляет топливо во впускной коллектор под очень точным углом.
  3. Во впускном коллекторе воздух и топливная смесь.
  4. Топливно-воздушная смесь сжимается в камере сгорания, вызывая химическую реакцию, необходимую для работы вашего двигателя.
  5. Признаки загрязнения топливной форсунки

    Зная сложный танец, который происходит в вашей системе впрыска топлива, легко увидеть, как плохие или грязные топливные форсунки могут повредить ваш двигатель!

    Вот несколько признаков того, что с топливными форсунками что-то не так.

    1.Пропуски зажигания в двигателе

    Грязные топливные форсунки могут вызвать пропуски зажигания в двигателе вашего автомобиля. Из-за этой проблемы у двигателя возникает ощущение, будто он разбрызгивается, посылая вибрации по автомобилю. Такие пропуски зажигания могут произойти, когда проблема с топливной форсункой нарушает хрупкий баланс между топливом и воздухом, поступающим в двигатель.

    2. Холостой ход становится грубым

    Ваш автомобиль шипит и трясется, когда вы стоите у знака «Стоп» или сидите в пробке? Это не направляет вздрагивающего бронко.Это говорит вам о том, что на работе могут быть грязные топливные форсунки.

    Обычно «грубый холостой ход» характеризуется изменяющимися оборотами в минуту (об / мин), даже когда вы не нажимаете ногу на педаль. Часто резкая работа на холостом ходу сопровождается остановкой двигателя - внезапным снижением оборотов и шумом двигателя, который ощущается, как если бы на холме закончился бензин.

    Грязные топливные форсунки - лишь одна из нескольких проблем двигателя, которые могут привести к резкому холостому ходу и остановке двигателя.Если вы заметили эти проблемы в своем автомобиле, пройдите полный осмотр автомобиля. Наши опытные специалисты разберутся в сути проблемы и порекомендуют очистку топливной системы, если это необходимо.

    3. Ваш бензобак

    Хорошо работающие топливные форсунки помогают вашему автомобилю расходовать топливо на уровне, рекомендованном производителями. В то время как различные проблемы с двигателем могут привести к тому, что вы будете чаще останавливаться на местной заправке, низкий расход топлива может быть сигналом о том, что с вашими топливными форсунками что-то не так.

    4. Игла оборотов начинает танцевать

    Обычно вы контролируете работу приборных панелей вашего автомобиля. Когда вы много ездите, стрелка газа перемещается от буквы "F" к "E". Когда вы ускоряетесь, спидометр перемещается от «0» до «60».

    Что делают грязные топливные форсунки? Они могут привести к непредсказуемому перемещению стрелки тахометра - датчика, отображающего обороты автомобиля. Вы можете заметить, что игла движется без подсказки, указывая на изменение оборотов, когда ваш автомобиль не переключает передачи.

    5. Автомобиль не заводится

    Топливные форсунки подают газ в соответствующие цилиндры. Это работа №1. А когда работа №1 не выполняется, ваш двигатель не будет получать необходимое сочетание воздуха и топлива. Когда соотношение воздуха и топлива в вашем двигателе выключено, ваш двигатель может не генерировать сгорание, необходимое для работы.

    Это редко, но в некоторых случаях проблемы с топливными форсунками могут привести к отказу двигателя, который не позволяет вашему автомобилю заводиться.Также возможно, что ваша машина не заводится, потому что вы забыли залить в нее бензин. (Это случается со всеми нами!) К сожалению, нехватка газа также может привести к проблемам с топливными форсунками.

    Очистка и обслуживание топливных форсунок

    Если вы считаете, что вашим топливным форсункам нужно немного внимания, посетите ближайший к вам комплексный центр обслуживания автомобилей Firestone. Полный осмотр автомобиля может помочь выявить и устранить любые проблемы, из-за которых ваша поездка будет затруднена.

    Как чистить топливные форсунки

    В двигателях с электронным впрыском топлива (EFI) топливные форсунки для подачи точного количества топлива в каждый цилиндр. На каждом цилиндре может быть одна или несколько топливных форсунок и даже топливные форсунки холодного пуска на впуске. Топливные форсунки представляют собой крошечные клапаны с электрическим управлением, которые могут открываться и закрываться всего за доли секунды. Каждый раз, когда топливная форсунка открывается, топливо разбрызгивается в цилиндр.

    При исследовании таких симптомов, как низкая производительность двигателя, пропуски зажигания в цилиндрах или высокие выбросы, причиной могут быть грязные топливные форсунки.Со временем мусор или загрязнения топлива могут заблокировать крошечные отверстия топливных форсунок. Химические отложения также могут засорить топливные форсунки. Частичная блокировка может привести к плохому разбрызгиванию топлива и ухудшению работы двигателя. Частичная блокировка может привести к увеличению расхода топлива и выбросов, разбавлению моторного масла или повреждению каталитических нейтрализаторов. Полная блокировка топливной форсунки может привести к затрудненному запуску, неустойчивой работе, снижению производительности и увеличению выбросов.

    Однако очистить топливные форсунки не всегда легко, в зависимости от того, какой метод необходим для восстановления производительности.Если характеристики топливной форсунки не улучшаются после добавления очистителя топливной форсунки в бак, вам потребуется более интенсивный метод.

    По сути, есть два метода очистки топливных форсунок: очистка на автомобиле и очистка на рабочем месте. Чистка в автомобиле дешевле и быстрее, но не так тщательна, как скамейка. Кроме того, при очистке на автомобиле не могут быть устранены внешние отложения в топливных форсунках, а также при очистке стендов. Тем не менее, мытье в автомобиле рекомендуется регулярно и часто бывает эффективно.

    Очистка топливных форсунок на автомобиле

    Вы можете подключить автомобильный очиститель топливных форсунок к порту для проверки давления топлива, если таковой имеется.Автомобильный доктор / YouTube

    При очистке топливной форсунки в автомобиле чистый очиститель топливной форсунки попадает в топливную рампу, что обычно помогает избавиться от отложений в топливной системе, которые очиститель в баке не может удалить. Для этого требуется специальный инструмент для врезки в топливопровод. Специальный инструмент может выходить из собственной сжатой канистры с очистителем топливных форсунок или может потребоваться воздушный компрессор для подачи очищающего раствора в топливную рампу. Основные шаги следующие:

    При работающем автомобиле отсоедините предохранитель, реле или разъем топливного насоса и дайте двигателю поработать, пока давление топлива не упадет.Это может занять несколько минут, но это безопаснее, чем просто вскрыть топливопровод и дать неочищенному топливу закончиться.

    1. Поверните ключ в положение OFF и оберните ветошью разъединитель топливопровода. Это приведет к улавливанию капель топлива при открытии топливопровода. Используя основные ручные инструменты или инструменты для отсоединения топливопровода, отсоедините топливную рампу от топливопровода. Пропустите этот шаг, если вы подключаетесь к топливной рампе через порт проверки давления топлива.
    2. Используя соответствующий переходник, подсоедините очиститель топливной форсунки к топливной рампе и подайте давление.Это может быть из канистры очистителя топливной форсунки или сжатого воздуха.
    3. Запустите двигатель и дайте ему поработать в диапазоне от холостого хода до 2500 об / мин, продолжая работу двигателя до тех пор, пока чистящий раствор не израсходуется, после чего двигатель начнет распыляться.
    4. Отсоедините очиститель топливной форсунки и снова подсоедините топливопровод. Кроме того, замените предохранитель, реле или разъем топливного насоса, в зависимости от того, что было снято при запуске.
    5. Перезагрузите автомобиль и совершите тест-драйв. Сначала это может начаться грубо, но должно сгладиться по мере восстановления надлежащего давления топлива и потока.Рассмотрите возможность очистки впускных каналов для устранения внешних отложений в топливных форсунках и впускных клапанов.

    Внимание: эти шаги относятся к базовым системам EFI, но могут не относиться к системам с прямым впрыском бензина (GDI), которые работают при значительно более высоких давлениях. Не работайте с системой GDI, если вы не знаете, что делаете, так как это может привести к серьезной травме. Применяются и другие основные процедуры обеспечения безопасности сырого топлива, такие как работа в хорошо вентилируемом помещении, отказ от курения и открытого огня, а также использование соответствующих защитных перчаток и защитных очков.

    Лабораторная очистка топливных форсунок

    Топливные форсунки могут быть легкодоступными, но не всегда. Willdre / Википедия

    Если очистка на автомобиле не помогает, единственными другими вариантами являются замена топливной форсунки или стендовая чистка топливной форсунки. В зависимости от стоимости и наличия новых топливных форсунок, стендовая очистка может быть хорошим вариантом. Это потребует снятия и замены топливных форсунок, так же, как и при замене новыми деталями, но с дополнительной очисткой.В магазине использовались бы специальные инструменты, но дома можно сделать с очистителем топливных форсунок.

    1. Так же, как и при очистке в автомобиле, вам необходимо сбросить давление топлива, что вы делаете, запустив двигатель с отключенным или отключенным топливным насосом. Через несколько минут двигатель заглохнет, и вы сможете снять топливную рампу и топливные форсунки.
    2. Удаление топливных форсунок полностью зависит от года выпуска, марки и модели автомобиля. У некоторых автомобилей топливные форсунки легко доступны, в то время как другие затрудняют доступ.
    3. После снятия топливных форсунок каждую из них можно чистить отдельно. Используйте щетку с мягкой щетиной и очиститель для карбюратора или очиститель EFI для очистки топливных форсунок снаружи.
    4. Используйте перемычку топливной форсунки, чтобы подать питание на топливную форсунку, чтобы открыть ее. Вы могли бы сделать простую перемычку с батареей 9 В и проводами. Затем распылите очиститель через топливную форсунку с обоих направлений.
    5. После очистки установите топливные форсунки на место с новыми уплотнительными кольцами, подсоедините топливный насос и запустите двигатель.

    Поддержание чистоты форсунок

    Качественное топливо с моющими присадками дольше сохраняет топливные форсунки чистыми. EyeEm / Getty Images

    Ведете ли вы новую машину, старую машину или только что очистили топливные форсунки, вам нужно как можно дольше содержать топливные форсунки в чистоте. Есть три способа сохранить работоспособность вашей системы EFI и вашего двигателя:

    • Используйте топливо с моющими присадками TOP TIER (это не то же самое, что октановое число). Только определенные бренды классифицируются как TOP TIER, топливо которых содержит моющие средства для поддержания чистоты систем EFI при каждой заправке.
    • Если не используется топливо TOP TIER, очиститель топливных форсунок в баке каждые 5000 миль восполнит содержание моющих средств, не добавленных в топливо.
    • Езжу регулярно. Нет ничего, что машина могла бы выдержать больше, чем бездействие. По мере старения застойного топлива оно может отделиться и испариться, что приведет к образованию отложений в системе EFI. Если вам необходимо на время припарковать свой автомобиль, добавьте стабилизатор топлива в последний сезон сезона и дайте двигателю поработать не менее 15 минут, чтобы стабилизированное топливо поступило в форсунки.

    Смета расходов на замену топливных форсунок Dieselogic

    Топливные форсунки в двигателе вашего автомобиля или грузовика являются одними из самых важных частей вашего автомобиля. Они регулируют использование газа, который вы заливаете в свой автомобиль, и помогают обеспечить надлежащую работу двигателя. Когда ваши топливные форсунки работают должным образом, вы получаете ожидаемую мощность с более высокой производительностью, большей экономией топлива и меньшими выбросами.

    Системы впрыска топлива были усовершенствованы до такой степени, что обычно служат долго без особых проблем.Однако это не значит, что они длятся вечно. Есть большая вероятность, что вам потребуется заменить их хотя бы один или два раза в течение срока службы вашего автомобиля.

    К счастью, замена топливных форсунок обычно не требует больших затрат, если только они не являются частью более серьезной проблемы с двигателем. Правильный уход за топливными форсунками поможет поддерживать нормальную работу двигателя и поможет предотвратить более серьезные проблемы. Итак, сколько стоит замена топливных форсунок?

    Сколько стоит замена топливных форсунок?

    В среднем вы можете рассчитывать заплатить от 350 до 850 долларов за замену топливных форсунок.Диапазон затрат зависит от ряда факторов.

    • Автомобили меньшего размера с меньшим количеством цилиндров, требующие менее дорогих деталей, войдут в нижнюю часть диапазона.
    • Более крупные высокопроизводительные двигатели будут стоить дороже.
    • Вы также можете рассчитывать, что ваше местоположение будет влиять на затраты на рабочую силу.
    • Если есть другие проблемы с вашей топливной системой, например проблемы с топливным насосом, вам придется заплатить больше за ремонт. В зависимости от конкретных проблем вы можете в конечном итоге заплатить намного больше, чем указано выше.

    Что такое топливные форсунки и как они работают?

    Чтобы понять, сколько стоит замена топливных форсунок и почему так важно это сделать, полезно узнать больше о том, как работает ваша система впрыска топлива. Топливные форсунки играют важную роль в работе двигателя вашего автомобиля. Вот краткое изложение того, что они делают:

    • Топливные форсунки распыляют топливо в цилиндры вашего двигателя.
    • На каждый цилиндр двигателя приходится по одной топливной форсунке.
    • Топливный насос подает топливо из бензобака по газопроводам к форсункам.
    • Компьютерная система вашего автомобиля посылает сигналы на топливные форсунки, чтобы сообщить им, сколько топлива распылить в цилиндры.
    • Сопло на конце каждой топливной форсунки частично распыляет жидкое топливо в аэрозоль, который затем попадает в цилиндр.
    • Затем цилиндры срабатывают, вызывая процесс внутреннего сгорания, который приводит в движение ваш автомобиль.
    • Топливные форсунки будут распылять больше топлива в течение более длительного распыления при ускорении и меньше распылять при замедлении или холостом ходу.

    Признаки неисправности топливных форсунок

    Когда у вашей системы впрыска топлива есть проблемы, ваш двигатель не будет работать должным образом. Если проблема сохраняется достаточно долго, она может нанести значительный ущерб и даже вывести из строя ваш автомобиль. Знание предупреждающих знаков о неисправных топливных форсунках поможет вам позаботиться об этом раньше, чем позже. Вот несколько советов по тестированию топливных форсунок и поиску новых.

    НЕБОЛЬШОЙ ХОЛОСТОЙ ХОД ИЛИ НИЗКИЕ ОБОРОТЫ

    Ваш двигатель будет работать быстрее, чем обычно, если возникнут проблемы с топливными форсунками. Обычно это происходит из-за помех подаче топлива в цилиндры. Засоренные или поврежденные форсунки приведут к тому, что неправильное количество топлива будет распылено в цилиндры в неправильное время. Ваш двигатель также будет работать на более низких оборотах, чем обычно, если форсунки не получают нужное количество топлива в цилиндры.

    ТРУДНЫЙ ЗАПУСК (ИЛИ НЕ ЗАПУСКАЕТСЯ ВООБЩЕ)

    Если топливные форсунки забиты или достаточно повреждены, ваш двигатель может вообще не запуститься. Если вы попытаетесь запустить двигатель и ничего не произойдет, проблема может быть в системе впрыска топлива, особенно если ваш автомобиль в последнее время ехал в неровностях.Менее засоренные или частично функционирующие форсунки могут привести к медленному запуску, что служит предупреждающим знаком о том, что система требует доработки.

    ЗАПАХ ТОПЛИВА

    Запах топлива вокруг машины - еще один признак проблем с топливными форсунками. Если форсунки забиты или повреждены, компьютер вашего автомобиля скажет топливной системе отправить больше топлива, чтобы дать двигателю мощность, необходимую для работы. Другие проблемы с топливной системой, от топливного насоса до топливных магистралей, также могут способствовать появлению запаха.

    НИЗКАЯ ЭКОНОМИКА ТОПЛИВА И ВЫБРОСЫ ЗАГРЯЗНЕНИЯ

    Система впрыска твердого топлива поддерживает работу двигателя должным образом. С другой стороны, форсунки, которые необходимо заменить, приведут к снижению производительности двигателя. Одна вещь, которую вы, вероятно, заметите, если ваши топливные форсунки потребуется заменить, - это ухудшение экономии топлива. Если вы заметили, что расход топлива ухудшается, обязательно попросите своего механика взглянуть на форсунки.

    Как часто нужно заменять топливные форсунки?

    Топливные форсунки обычно очень надежны.В среднем их пробег составляет от 80 000 до 100 000 миль. При надлежащем уходе и внимательном рассмотрении вы, вероятно, сможете продлить срок службы своего устройства до более высокого уровня этого спектра. Если ваш автомобиль приближается к этому пробегу с момента его постройки или после установки запасных форсунок, возможно, пришло время их заменить. Вы определенно хотите, чтобы на них смотрели, если они зашли так далеко.

    Чего ожидать после замены топливных форсунок

    Замена топливных форсунок является частью обслуживания вашего автомобиля.Стоимость замены включает детали и работу. Стоимость работ может составлять от 200 до 300 долларов, а стоимость деталей варьируется от 150 до 600 долларов.

    Зная, сколько стоит замена топливных форсунок, когда их необходимо заменить, и признаки неисправных форсунок могут помочь вам предотвратить более серьезные проблемы. Приобретите у Dieselogic топливные форсунки, которые обеспечат бесперебойную работу вашего двигателя с элитными характеристиками, которые вы ожидаете от своего двигателя.

    топливных форсунок - DeatschWerks

    Сменные уплотнительные кольца DW 4 цилиндра

    14 долларов.00

    2-000-4

    Топливные форсунки Форсунки

    Замена уплотнительных колец топливной форсунки DW. 4 цилиндра. Для выполнения заказа необходимо предоставить специальное PN форсунки DW.

    Соответствующий комплект из 8 форсунок 65 фунтов / час

    499,00 долл. США

    16U-00-0065-8

    Топливные форсунки Форсунки

    Набор из 8 форсунок 65 фунтов для Chevrolet Camaro SS LS3 / LS7 / L99 2010-2015, Corvette LS3 2008-2013, Corvette Z06 LS7 2006-2013, Corvette ZR-1 LS9 2009-2014, Pontiac G8 / GXP...

    Подходящий комплект из 4 форсунок 1000 см3 / мин

    449,00 долл. США

    17U-07-1000-4

    Топливные форсунки Форсунки

    Комплект из 4 форсунок Bosch EV14 1000cc для Subaru WRX 2002-2014, Legacy GT 07-12, STI 2007-2015 Заменяет 21S-01-1000-4

    Запасные уплотнительные кольца DW 6 Цилиндр

    21 доллар.00

    2-000-6

    Топливные форсунки Форсунки

    Замена уплотнительных колец топливной форсунки DW 6 цилиндра. Для выполнения заказа необходимо предоставить специальное PN форсунки DW.

    Подходящий комплект из 4 форсунок 1000 см3 / мин

    419,00 долл. США

    18У-04-1000-4

    Топливные форсунки Форсунки

    Комплект из 4 форсунок 1000cc для Honda Civic B / D / H 92-00 и Integra OBD I и II, B / D / H 91-01 Заменяет 22S-01-1000-4

    Подходящий комплект из 4 форсунок 1000 см3 / мин

    449 долларов.00

    17U-08-1000-4

    Топливные форсунки Форсунки

    Набор из 4 форсунок Bosch EV14 1000cc для Honda S2000 F22 06-09, CRZ 2011-2015, Civic Si K20 / K24 02-15, Acura RSX / TSX K20 / K24 02-08

    Подходящий комплект из 4 форсунок 1000cc

    649,00 долл. США

    02J-00-1000-4

    Топливные форсунки Форсунки

    Комплект из 4 форсунок с боковой подачей объемом 1000 куб. См для Subaru STI EJ25 04-06, Legacy GT EJ25 04-06, Impreza 2.5РС 97-98

    {{/если}} {{if compare_at_price_min> price_min}}

    - $ {Math.floor ((варианты [0] .compare_at_price - варианты [0] .price) * 100 / варианты [0] .compare_at_price)}%

    {{/если}} {{если доступно}}

    Продано

    {{/если}} {{если tagLabelCustom}}

    Специальная этикетка

    {{/если}}
    $ {title}

    {{if compare_at_price_min> price_min}} {{html Shopify.formatMoney (compare_at_price_min, window.money_format)}} {{html Shopify.formatMoney (price_min, window.money_format)}} {{еще}} {{html Shopify.formatMoney (price_min, window.money_format)}} {{/если}}

    5 основных причин износа топливных форсунок

    Есть несколько причин, по которым вы не можете добиться желаемой производительности вашего двигателя.Одна из проблем, о которых вы, возможно, не задумывались, - это поврежденная или изношенная топливная форсунка - это очень распространенная проблема, и мы постоянно говорим об этом с клиентами. Топливные форсунки - одно из величайших достижений в истории автомобильной техники. Они намного эффективнее старой карбюраторной системы - настолько эффективны, что большинство водителей даже не думают о них, даже если они жизненно важны для нормальной работы вашего автомобиля.

    Когда у вас есть проблемы с двигателем, вы можете не думать, что ваши топливные форсунки могут быть задействованы.Однако проблемы с системой впрыска топлива встречаются чаще, чем вы думаете, и они могут существенно повлиять на производительность вашего двигателя. Как узнать, есть ли у вас проблемы с топливными форсунками? Почему они возникают и что делать, если они случаются?

    Признаки проблем с топливными форсунками

    Вы столкнулись с проблемой, связанной с топливными форсунками? Вот некоторые признаки, на которые следует обратить внимание:

    1. Потеря мощности двигателя - Если вы обнаружите, что время от времени вы получаете намного меньше мощности от вашего двигателя, чем следовало бы, причиной может быть неисправная топливная форсунка.Топливные форсунки доставляют воздух и топливную смесь, при которой ваш двигатель сгорает, создавая мощность. Если топливная форсунка не может подавать нужную смесь, вы не получите требуемой мощности.
    2. Пропуски воспламенения в топливной форсунке - Симптомы проблем топливных форсунок включают полный пропуск зажигания. Пропуски воспламенения - очевидное следствие топливной форсунки, которая не может должным образом подавать топливо в двигатель. Если он полностью пропустит двигатель, вы получите пропуски зажигания, которые вы заметите немедленно и которые могут привести к детонации (преждевременному зажиганию), перегреву и другим проблемам с двигателем.
    3. Проблемы на холостом ходу - Если у вас есть проблемы с топливными форсунками, вы можете заметить их, даже когда ваш двигатель работает на холостом ходу. Если вы чувствуете сильную неровность и вибрацию на холостом ходу, это может быть проблема с топливной форсункой.
    4. Ухудшение экономии топлива - Если ваш бензобак не уводит вас так далеко, как раньше, это может быть связано с утечкой из топливных форсунок или расходом топлива.

    Основные причины износа и повреждения топливных форсунок

    Теперь, когда вы знаете некоторые признаки засорения, повреждения или износа топливных форсунок, вам необходимо понять, почему это может произойти.Вот несколько распространенных причин:

    1. Низкое качество топлива - Основной причиной засорения топливных форсунок и их неспособности выполнять свою работу является качество топлива. Если в вашем топливе слишком много мусора или примесей, эти побочные продукты могут попасть в топливные форсунки, что затруднит их работу. Это особенно актуально в регионах, где газ зимой чередуется с летним.
    2. Поглощение тепла - Поглощение тепла - это явление, при котором остатки топлива испаряются в соплах форсунок после выключения двигателя.Остаток принимает форму воскообразных олефинов, которые оседают в портах, потому что двигатель работает на холостом ходу, поэтому через них ничего не проходит, чтобы смыть их. В конце концов, тепло заставляет эти олефины затвердевать, образуя закупоривающие отложения. В вашем бензине есть моющие средства, чтобы избавиться от этих отложений до того, как они накапливаются, но если вы часто совершаете короткие поездки, ваш двигатель может не иметь возможности вымыть олефины. В этом случае топливные форсунки забьются и выйдут из строя.
    3. Неисправность соленоида - Одна из функций соленоидов - создание магнитного поля, подтягивающего стержень топливной форсунки.Если в соленоиде форсунки есть короткое замыкание или разрыв, форсунка может выйти из строя.
    4. Прорыв двигателя - Прорыв топлива - это остатки топлива и масла, которые попадают мимо поршней в коленчатый вал во время сжатия. Система ПВХ вашего автомобиля должна вытягивать продувку, но если воздушный фильтр не улавливает ее или если система PCV работает некорректно, этот осадок может засорить ваши топливные форсунки.
    5. Топливная форсунка сломана или протекает - Возможно, треснула сама топливная форсунка или возникла утечка.Если имеется неисправность топливной форсунки, она не будет подавать в двигатель надлежащую смесь воздуха и топлива, и производительность будет снижена.

    Неисправный ЭБУ - еще одна проблема с топливной форсункой, которая не напрямую связана с форсункой. ЭБУ - это блок управления двигателем, который управляет вашей системой сгорания. Если есть проблема с вашим ECU, возможно, он не сможет сообщить топливным форсункам, как смешивать свойства и подавать воздух и топливо в камеры сгорания. Следовательно, вы можете получить плохую работу, даже если топливные форсунки полностью исправны.

    Если в вашем автомобиле есть ЭБУ, и вы получаете световой индикатор «Проверьте двигатель» вместе с типичными проблемами топливных форсунок, такими как пропуски зажигания или остановка двигателя, проверьте код ошибки, чтобы узнать, может быть, у вас проблема с ЭБУ. Что вы можете с этим поделать, когда выясните, связаны ли проблемы с производительностью вашего двигателя с топливными форсунками вашего автомобиля?

    Как предотвратить повреждение или замену топливной форсунки

    Если одна или несколько ваших топливных форсунок треснуты или сломаны, ничего не остается, кроме как заменить на новую.Однако, если ваши топливные форсунки не работают, вы не должны автоматически предполагать, что они повреждены или нуждаются в замене. Они могут быть забиты грязью и мусором. Простое решение - добавить очиститель топливных форсунок, такой как наш знаменитый очиститель топливных форсунок Rislone. Этот продукт удаляет всю грязь и мусор из топливной форсунки и смазывает цилиндры, помогая добиться максимальной производительности. Не зря это один из наших бестселлеров.

    Вы можете найти очиститель топливных форсунок Rislone и подобные ему товары рядом с вами, используя наш удобный поисковик магазинов.

    Замена топливных форсунок Обслуживание и стоимость

    Что такое топливная форсунка и как она работает?

    Топливная форсунка - это дозирующее устройство, которое распыляет распыленные капли топлива определенным образом во впускной коллектор двигателя или непосредственно в камеру сгорания. Форсунка имеет соленоид и клапан внутри, а работа соленоида управляется модулем управления трансмиссией (PCM). PCM контролирует время включения соленоида, чтобы поддерживать оптимальное соотношение воздух-топливо, в то время как нагрузка двигателя и условия эксплуатации постоянно меняются.Топливные форсунки обычно подключены к топливной рампе, расположенной в верхней части двигателя, а топливная рампа, в свою очередь, снабжается топливом под давлением от топливного насоса, расположенного в топливном баке.

    Когда рассматривать замену топливной форсунки:

    • Неровный холостой ход, потеря мощности или пропуски зажигания. Плохая работа двигателя имеет множество причин, но неисправности в системе впрыска топлива, включая топливные форсунки, входят в список возможных неисправностей.
    • Запах сырого газа или видимые утечки. Топливные форсунки не должны пропускать топливо во впускной коллектор при выключенном автомобиле. Если вы заметили запах топлива вокруг своего автомобиля, следует рассмотреть возможность протечки топливной форсунки. Не должно быть внешней утечки из топливной форсунки. При подозрении на внешнюю утечку форсунки не заводите автомобиль из-за опасности возгорания.
    • Проверить свет двигателя. Некоторые сбои впрыска топлива, например неисправный соленоид, могут вызвать установку кода неисправности в PCM, что приведет к включению контрольной лампы двигателя.Коды считываются, и при необходимости топливная форсунка проверяется напрямую.
    • Капитальный ремонт двигателя, замена двигателя или длительное хранение. При достаточном пробеге все топливные форсунки будут иметь отложения. Эти отложения могут вызвать дисбаланс в работе форсунок от цилиндра к цилиндру. Когда двигатель уже разобран, или если вы устанавливаете новый двигатель, это идеальное время для обслуживания форсунок в сборе. Все форсунки имеют крошечные внутренние фильтрующие корзины.Профессиональный сервисный центр инжектора очистит каждый инжектор ультразвуком и заменит эти фильтры по относительно низкой цене.

    Как механики заменяют топливную форсунку?

    Форсунки

    можно обслуживать после снятия с автомобиля или сразу же заменять новыми форсунками. Если форсунки обслуживаются, требуется специальное оборудование для очистки и тестирования. Выбор отремонтировать или заменить будет зависеть от того, что именно не так с инжектором, а также от предпочтений клиента.Любой вариант требует снятия форсунки с автомобиля, и обычно выполняется следующая процедура:

    • Когда двигатель остынет, давление в топливной рампе сбрасывается путем кратковременного запуска двигателя с отключенным предохранителем топливного насоса.
    • Снимается верхняя камера повышенного давления на впускном коллекторе вместе с любыми кабелями, шлангами или проводкой, которые ограничивают доступ.
    • Подающая и обратная магистрали сняты с топливной рампы. Электрические разъемы к каждой топливной форсунке разблокированы и сняты.Затем топливная рампа откручивается и снимается с впускного коллектора.
    • Форсунки, требующие замены, снимаются с топливной рампы, стараясь не допустить попадания мусора в открытые отверстия. Кольцевое уплотнение обычно очень прочно удерживает форсунку в отполированном отверстии топливной рампы.
    • Используя новое уплотнительное кольцо, отремонтированная или замененная форсунка повторно вставляется в топливную рампу - смазывая уплотнительное кольцо моторным маслом, чтобы предотвратить его повреждение. Уплотнительные кольца в этом случае устанавливаются очень плотно, чтобы предотвратить утечку топлива.
    • Топливная рампа переустановлена, а подающий и возвратный трубопроводы снова подключены. Камера статического давления переустанавливается вместе со всеми кабелями, шлангами или проводкой.
    • Наконец, двигатель запускается, производится тщательная проверка на утечки, и автомобиль проходит дорожные испытания.

    Безопасно ли ехать с неисправной топливной форсункой?

    Да, если нет внешней утечки топлива из-за сломанной или неисправной форсунки, управлять автомобилем безопасно. Однако если известно, что форсунка неисправна, это может вызвать пропуски зажигания в двигателе, чрезмерные выбросы или, в случае сильной утечки форсунки, вызвать перегрузку и перегрев каталитического нейтрализатора.Кроме того, топливная эффективность всегда будет снижаться, если топливные форсунки не работают должным образом.

    При замене топливной форсунки учитывать:

    • Использование высококачественного бензина (Tier One) может уменьшить отложения на топливных форсунках и продлить срок их службы.
    • Если возникает проблема с форсункой, которая требует снятия одной форсунки, рекомендуется снимать и обслуживать все форсунки одновременно. Эта услуга может включать замену вышедшей из строя форсунки вместе с очисткой оставшихся форсунок вне автомобиля.Одновременное обслуживание всех форсунок гарантирует, что комплект форсунок будет сбалансирован с точки зрения расхода, и, в свою очередь, будет способствовать плавной работе двигателя.
    • Не используйте чистящие средства или процедуры для топливной системы, если такие материалы не указаны производителем вашего автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
