Впускной коллектор — что это такое?

Впускной коллектор является неотъемлемой частью навесного оборудования автомобильного двигателя внутреннего сгорания. В основном данное устройство предназначено для собирания всех выхлопных газов из нескольких цилиндров в одну единственную трубу.

По большей части материалом для изготовления выпускного коллектора является чугун. С одной стороны впускной коллектор прикреплен к самому двигателю внутреннего сгорания. С другой стороны он прикреплен к выхлопной трубе или, при установке, к катализатору. В связи со спецификой расположения впускного коллектора его работа проводится в достаточно экстремальных условиях.

  • 1. Какие функции выполняет впускной коллектор?
  • 2. Заслонки впускного коллектора и другие элементы конструкции
  • 3. Почему может понадобиться ремонт впускного коллектора?
  • 4. Снимаем коллектор самостоятельно

Температура у выхлопных газов в редкостных случаях может превышать несколько тысяч градусов. Исходя из этого, после того как двигатель был остановлен охлаждение происходит достаточно быстро с определенным выбросом конденсата. Итог один, а точнее – одна проблема – скоропостижное ржавление коллектора.

Помимо того, что впускной коллектор функционирует как очиститель камеры сгорания от выхлопных газов, он помогает в наполнении и продуве камеры сгорания. Происходит это в результате резонирующих выхлопных волн. В момент, когда открывается выпускной клапан, газ, который находится в камере сгорания, — под большим давлением. В то же время в самом впускном коллектора давление стабильное и нормальное. После того как откроется выпускной клапан создается волна, которая выходит из-за разницы давлений.

Она отражается от самого близкого ей препятствия и возвращается на обратный путь к цилиндру и, после прохода среднего диапазона в оборотах, она подходит непосредственно к цилиндру ко времени последующего очередного такта выпуска. Именно это помогает последующим отработанным газам спокойно и равномерно покидать засоренный цилиндр.

1. Какие функции выполняет впускной коллектор?

Данное устройство является очень важным для успешного функционирования всей системы транспортного средство. Это объясняется тем, что именно в впускном коллекторе встречается воздух и топливо. Вследствие этого и возникает горючая смесь с необходимой консистенцией. Помимо этого, данное устройство контролирует процесс, в котором данная консистенция должна прямолинейно и равномерно делиться во все определенные цилиндры.

Это, в свою очередь, очень важная процедура, так как только таким методом можно достигнуть наибольшей производительности двигателя внутреннего сгорания транспортного средства. Именно поэтому не стоит пренебрегать процедурами ремонта и чистки впускного коллектора, так как это чревато очень негативными последствиями.

Помимо этого, на впускном коллекторе крепятся определенные элементы двигателя. Таковыми являются: карбюратор, инжекторная топливная аппаратура, дроссельные заслонки.

В впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности или вывода из строя одной из вышеуказанных систем, как обычно бывает, потребуется полное снятие впускного коллектора.

2. Заслонки впускного коллектора и другие элементы конструкции

Чаще всего встречается, что впускной коллектор крепится с левой стороны на головке цилиндров. В современном мире в связи с развитием технологий делается данная деталь из алюминиевых сплавов или же других композиционных пластиковых материалов.

Датчик, который расположен на впускном коллекторе фиксирует давление и температуру, а непосредственно блок управления уже высчитывает всю массу воздуха расположенную в нем. Исходя из полученных данных и формируются определенные импульсы, с помощью которых и осуществляется прямое управление форсунками. Именно таким образом происходит смешивание воздуха и топлива заданного состава.

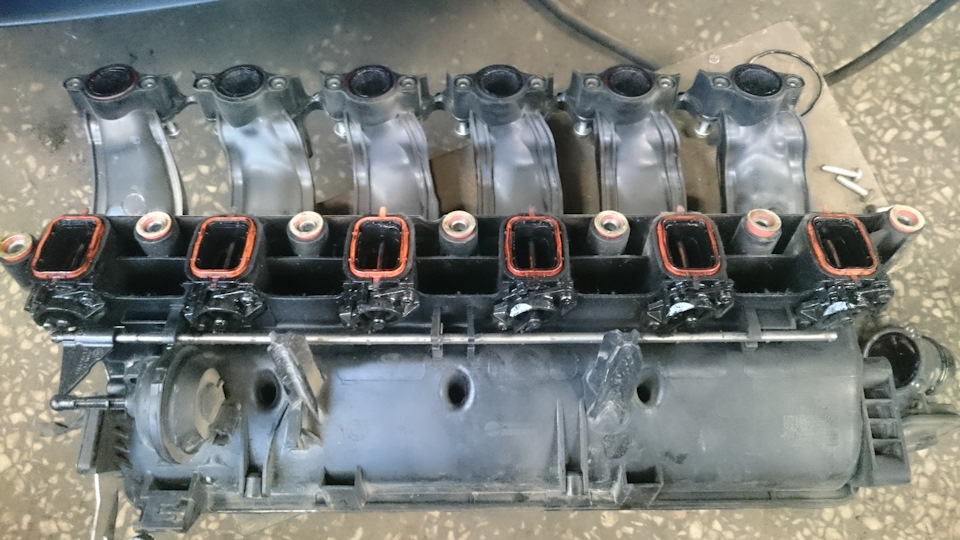

В средине самой детали устройства располагается вал переключения и вакуумный элемент. На этот же элемент через заслонки подается разряжение в патрубок впускного коллектора. Это разряжение вырабатывается тандемным насосом. Каждый канал впуска разделяется на участок наполнения и вихревой участок. Вал переключения, в свою очередь, может перекрывать только участок наполнения. Именно в этот момент через вихревой канал происходит высасывание выхлопных газов. Таким образом и скорость потока в этом канале существенно увеличивается.

3. Почему может понадобиться ремонт впускного коллектора?

По своей сути впускной коллектор имеет достаточно сложную конструкцию. Исходя из этих соображений значительно возрастает вероятность поломки или неисправности определенного отдельного элемента всего устройства. Зачастую выходят из строя заслонки (в основном на немецких марках автомобилей).

В данном случае автомобиль очень сильно слабнет и существенно теряет мощность. В тоже время значительно увеличивается расход топлива, а тяга и работа двигателя в целом ухудшаются. Выходят заслонки коллектора по нескольким причинам: низкокачественный материал изготовления этих заслонок, чересчур высокая температура, присутствие масляного конденсата.

Помимо этого может также выйти из строя и клапан управления этими заслонками впускного коллектора. Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход, который может превышать 1 литр на 1 тысячу км.

В деталях, которые изготовлены из пластика, очень часто можно встретить проблему, которая заключается в отсоединении трубки от завихрителя. Это, в свою очередь, порождает возникновение определенного характерного звука во время непосредственного движения: шум и треск в автомобиле. Данная поломка вполне решаема даже собственными руками.

Помимо этого, может возникать подсос воздуха в самом впускном коллекторе. Эта поломка может отражаться на мощности автомобиля. Но самое главное, что будет присутствовать серьезный шум, который напоминает подсасывание или выдувание.

В автомобильной природе существует специальный датчик, который используется для того, чтобы измерять абсолютное давление во впускном коллектора. Данный датчик, помимо вышеуказанной функции, отвечает за оптимизацию процессов сгорания и образования смеси воздуха и топлива. Если же данный датчик выйдет из строя, то, скорее всего, электронный блок управления начнет свою работу в аварийном режиме.

Иногда бывает так, что запуск двигателя вообще невозможен. Устройство современного датчика, располагающегося во впускном коллекторе, довольно надежное. И все же, неисправности в нем возможны.

4. Снимаем коллектор самостоятельно

Изначально любому автолюбителю для того, чтобы приступить к замене или ремонту данной детали нужно знать каким образом демонтируется впускной коллектор. В целом, данная процедура не является сложной и справиться с ней может один человек за десять минут. Сначала нужно найти топливный насос и убрать из него предохранитель, после чего нужно запустить мотор. Давление в системе значительно снизится, а в скором будущем двигатель заглохнет.

После проведенной процедуры можно отключить аккумулятор, а с самого мотора снять декоративный кожух. Вслед за этим необходимо убрать от воздушного фильтра патрубки и снять его. После, следует открутить дроссельный узел. Важно отметить, что не следует трогать крепежи заслонки, чтобы не повредить их. Все, коллектор перед глазами.

В некоторых случаях отслаиваются квадратные трубки. Тогда нужно будет просверлить два отверстия в самом коллекторе так, чтобы через эти отверстия можно было бы добраться до данной трубки. После этого нужно вкрутить в эти отверстия саморезы и зафиксировать ее. Клапан управления и заслонки нельзя отдельно менять или ремонтировать. Именно поэтому следует купить и установить полностью новую деталь. Если же причина поломки заключается в датчике, то тот элемент, который вышел из строя нуждается в замене.

Впускной коллектор – определяем неполадки и демонтируем сами + видео » АвтоНоватор

Зачем нам знать, как снять впускной коллектор двигателя? Ответ кроется в многочисленных функциях, которые выполняет данная деталь, пусть даже косвенно, и при ее поломке мы рискуем испытать очень большой дискомфорт. Давайте разберем все по порядку.

Какие функции выполняет впускной коллектор?

Значение данного элемента нельзя недооценить, ведь именно в нем происходит встреча топлива и воздуха, в результате чего получается горючая смесь нужной консистенции. Также он контролирует процесс, в котором она должна равномерно распределиться по всем цилиндрам. А это очень важно, так как только тогда будет достигнута наибольшая производительность двигателя автомобиля. Так что нельзя пренебрегать такими процедурами, как ремонт, чистка впускного коллектора и прочее.

Кроме того, на нем крепятся некоторые элементы движка, например, инжекторная топливная аппаратура, карбюратор, дроссельные заслонки. А вакуум, который в нем образуется, является источником приводной силы для ряда систем (стеклоочистители, круиз-контроль, вакуумный усилитель тормозов и т.д.). И в случае выхода из строя одной из данных систем, скорей всего, понадобится снятие впускного коллектора. Рассмотрим же его конструкцию.

Заслонки впускного коллектора и другие элементы конструкции

Чаще всего, данная деталь делается из алюминиевых сплавов либо композиционных пластиковых материалов и крепится на головке цилиндров с левой стороны. Датчик на впускном коллекторе фиксирует температуру и давление, а блок управления, в свою очередь, высчитывает, какова в нем масса воздуха. И уже исходя из этих данных, формируются импульсы, посредством которых и осуществляется управление форсунками. Таким образом и происходит приготовление топливно-воздушной смеси заданного состава.

Внутри этой детали находится переключающий вал и вакуумный элемент, на который через заслонки в патрубок впускного коллектора подается разряжение, вырабатываемое тандемным насосом. Каждый впускной канал делится на вихревой и участок наполнения. Переключающий вал, в свою очередь, может перекрыть только последний, и в этот момент через первый канал происходит всасывание. Так скорость потока в данном канале значительно увеличивается.

Почему может понадобиться ремонт впускного коллектора?

Данная деталь имеет довольно сложную конструкцию, а значит, и вероятность возникновения той либо иной поломки значительно возрастает. Чаще всего, из строя выходят заслонки, особенно этот вид неисправности актуален для Mercedes. В этом случае авто значительно теряет мощность, повышается расход топлива, ухудшается тяга и работа двигателя в целом. Заслонки коллектора выходят из строя по следующим причинам: повышенная температура, низкое качества материала, из которого они сделаны, и появление масляного конденсата. Также из строя может выйти и клапан управления заслонками впускного коллектора.

Главным признаком того, что масло попало во впускной коллектор, является повышенный его расход, иногда он даже превышает 1 литр на 1000 км.

В пластиковых же деталях довольно часто может произойти отслоение трубки от завихрителя, что провоцирует появление характерного звука во время движения (треск, шум). Эту поломку вполне можно устранить и своими собственными силами. Кроме того, может возникнуть подсос воздуха во впускном коллекторе. Данная неисправность также отразится на мощности, но вдобавок к этому еще появится и шум, напоминающий выдувание, или же наоборот – подсасывание.

Снимаем коллектор самостоятельно

В основном, для ремонта либо же замены детали необходимо знать, как демонтировать впускной коллектор. В принципе, эта задача не трудная, и справиться с ней можно буквально за 10 минут.

Находим топливный насос и убираем из него предохранитель, а затем запускаем мотор. Так упадет давление в системе, постепенно двигатель заглохнет. После этого можно отключить АКБ и снять декоративный кожух с мотора. Теперь следует убрать патрубки от воздушного фильтра и снять его. Затем следует отвинтить дроссельный узел, но не трогая крепежа заслонки. Вот вы добрались и до коллектора.

Далее, в случае отслоения квадратной трубки, необходимо просверлить в коллекторе два отверстия (диаметр сверла берется 4 мм) таким образом, чтобы через них можно было добраться до этой трубки. Затем в эти отверстия вкручиваем саморезы, фиксируя ее. Заслонки и клапан управления нельзя поменять отдельно или же отремонтировать, поэтому приходится покупать и устанавливать новую деталь целиком. Если причину поломки нашли в датчике, то вышедший из строя элемент нуждается в замене.
