Гидравлический усилитель сцепления: Гидравлический усилитель сцепления | ЖЕЛЕЗНЫЙ-КОНЬ.РФ

Содержание

Пневмогидравлический усилитель привода сцепления транспортного средства-3

Изобретение относится к области транспортного машиностроения, а именно к устройствам управления сцеплением транспортных средств. Пневмогидравлический усилитель привода управления сцеплением транспортного средства содержит корпус, в котором расположены блок управления и уплотненный силовой элемент. Силовой элемент состоит из гидравлического и пневматического поршней, закрепленных на общем штоке. Между штоком и приводным элементом выключения сцепления размещен толкатель, выполненный с возможностью осевого перемещения совместно со штоком. Торец штока со стороны толкателя вынесен за торцевую стенку силового элемента, а шток уплотнен в торцевой стенке силового элемента посредством грязесъемника, манжеты или резинового кольца. Достигается повышение надежности работы агрегата. 1 ил.



Изобретение относится к области транспортного машиностроения, а именно к устройствам управления сцеплением транспортных средств.

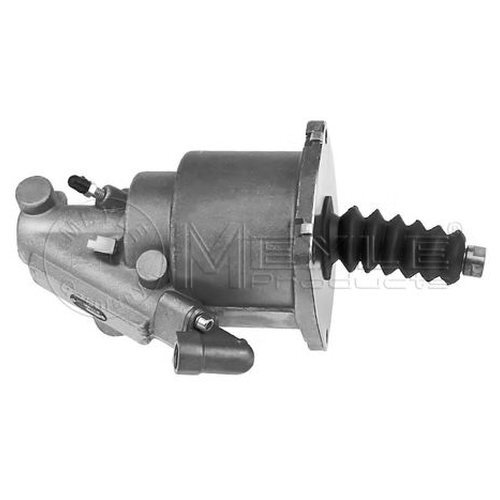

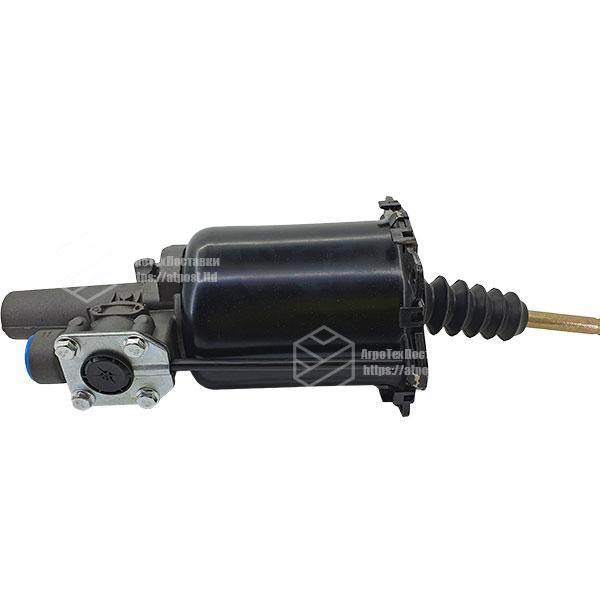

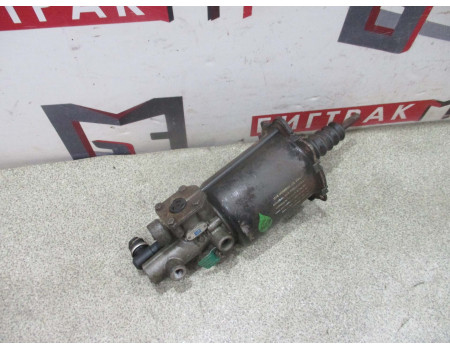

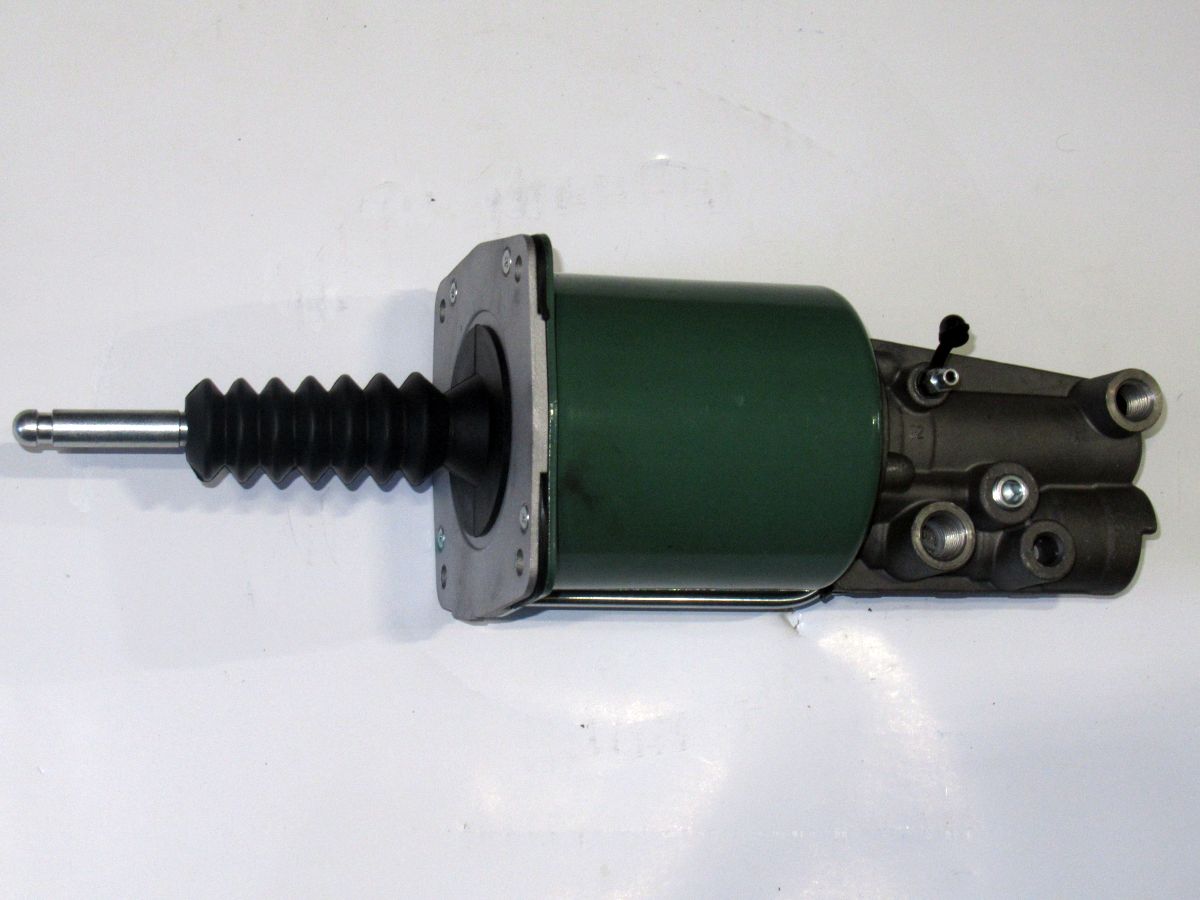

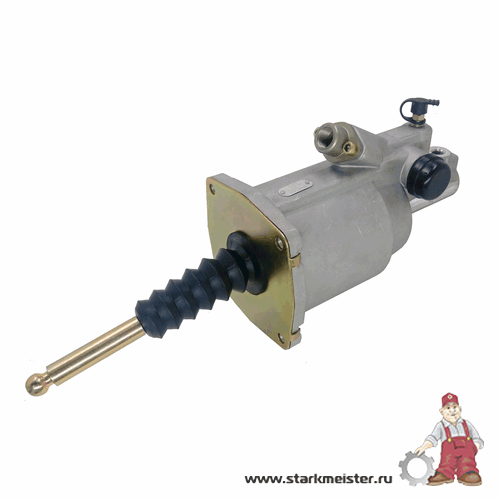

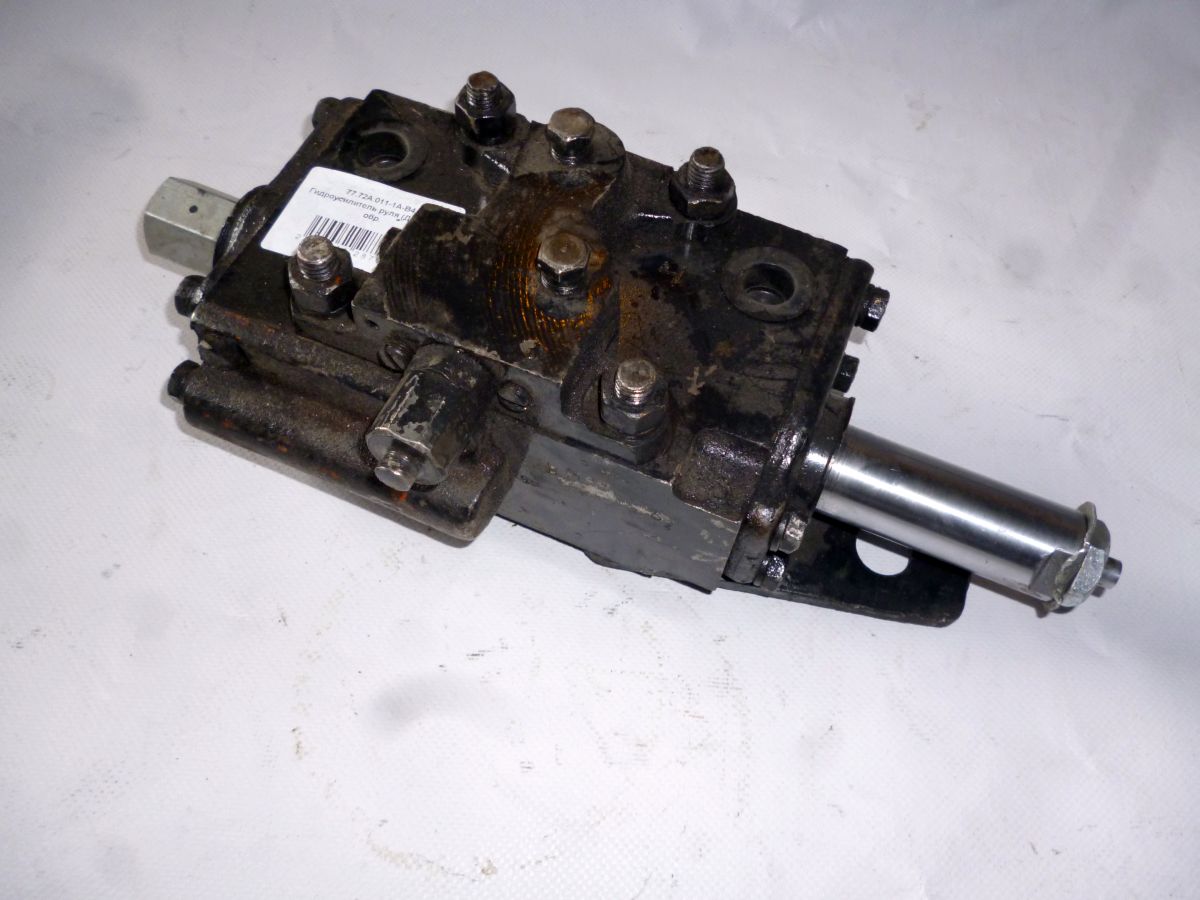

Пневмогидравлический усилитель привода сцепления (ПГУ) транспортного средства является элементом конструкции пневмогидравлического привода сцепления транспортных средств. Пневмогидравлический усилитель привода сцепления служит для уменьшения усилия на педаль сцепления.

Известный пневмогидравлический усилитель привода сцепления (Е.В.Михайлевский, К.Б.Серебряков, Е.Я.Тур. «Устройство автомобиля», Москва, Машиностроение, 1987, с.198, рис.125). Такой пневмогидравлический усилитель привода сцепления применяется в автомобиле КАМАЗ. Как наиболее близкое по количеству общих конструктивных признаков это решение принято как прототип.

Пневмогидравлический усилитель привода сцепления содержит корпус, в котором расположены блок управления, включающий следящее устройство и силовой элемент. Корпус усилителя имеет две части: в одной части размещен блок управления, а в другой — силовой элемент. Блок управления содержит следящее устройство, которое образует с корпусом две полости — гидравлическую и пневматическую.

Следящее устройство подпружинено относительно корпуса и контактирует с двухседельным клапаном.

Следящее устройство обеспечивает автоматическое изменение давления воздуха на пневматический поршень в зависимости от условия нажатия на педаль сцепления. Пневматическая полость блока управления образована следящим элементом, корпусом и двухседельным клапаном. Одно седло клапана подпружинено относительно корпуса, а второе образовано торцом следящего устройства.

Силовой элемент состоит из пневматического поршня и гидравлического поршня, расположенных на общем штоке силового элемента. Поршни подвижно уплотнены в корпусе и могут перемещаться в осевом направлении. Поршни силового элемента образуют две полости — гидравлическую и пневматическую. Суммарное усилие от пневматического и гидравлического поршней через шток и сферическую гайку передается на рычаг выключения сцепления. Между штоком и приводным элементом выключения сцепления размещен толкатель.

В штоке гидропоршня, свободно уплотненном в корпусе, выполнено посадочное место, с которым свободно контактирует толкатель, перемещающийся совместно со штоком в осевом направлении и отклоняющийся на угол, который определен возможностью посадочного места. Толкатель уплотнен относительно корпуса эластичной гофрированной трубкой, которая также влияет на угол отклонения толкателя. Функция эластичной гофрированной трубки заключается в предохранении полости гидравлического поршня от попадания в нее пыли и грязи. Именно с выполнением этой функции связан недостаток в работе данного узла ПГУ. При линейном перемещении гидравлического поршня и толкателя гофрированная трубка работает на растягивание, а при угловом отклонении толкателя — на изгиб. Таким образом, она подвергнется испытанию двух видов нагрузки. Принимая во внимание ее длину, которая определена тем, что она уплотнена относительно корпуса, процесс образования трещин происходит очень быстро. Через попадание в гидравлический поршень грязи силовой элемент теряет работоспособность.

В основу изобретения поставлена задача усовершенствования пневмогидравлического усилителя привода сцепления транспортного средства за счет повышения надежности работы пневмогидравлического усилителя путем защиты силового элемента от проникновения в него пыли и грязи, устранения элементов, которые подвергаются изгибу растяжению.

Поставленная задача решается за счет того, что в известном пневмогидравлическом усилителе привода сцепления, включающем блок управления и уплотненный силовой элемент, состоящий из гидравлического и пневматического поршней, закрепленных на общем штоке, причем между штоком и приводным элементом выключения сцепления размещен толкатель, выполненный с возможностью осевого перемещения совместно со штоком, в соответствии с изобретением торец штока со стороны толкателя вынесен за торцевую стенку силового элемента, а шток уплотнен в торцевой стенке силового элемента посредством грязесъемника, манжеты или резинового кольца.

Шток выполнен по длине, обеспечивающей расположение той части, которая вынесена за пределы торцевой стенки силового элемента при любом рабочем положении штока.

Для уплотнения толкателя относительно штока может быть использован, например, защитный чехол. Выбор данного уплотнения не влияет на достижение поставленной цели.

Конкретным конструктивным решением может быть выполнение осевой полости в штоке, в которой размещен толкатель, диаметр которого меньше внутреннего диаметра полости.

При таком решении угол отклонения толкателя от оси штока меньше, чем в прототипе, что положительно влияет на износ уплотнения толкателя относительно штока, например, защитного чехла. Угол не превышает 3…5°, что является оптимальным, он также практически не изменяется в процессе износа уплотнения. При нарушении целостности защитного чехла гидравлический поршень остается надежно защищенным грязесъемником.

На чертеже показана схема ПГУ, где 1 — корпус ПГУ, 2 — корпус блока управления, 3 — двухседельный клапан, 4 — пневмопоршень, 5 — следящее устройство, 6 — канал соединения полостей Б и Е, 7 — канал соединения полостей Г и В, 8 — обратная пружина, 9 — шток, 10 — уплотнение, 11 — грязесъемник, 12 — толкатель, 13 — защитный чехол. Г и Ж — полости блока управления, В — полость гидравлического поршня, Б, Е — полости усилителя, сообщенные с атмосферой, А — пневматическая полость перед поршнем, Г и Ж — полости блока управления.

Приводной элемент выключения сцепления не показан.

Пневмогидравлический усилитель работает таким способом:

Когда педаль сцепления отпущена, следящее устройство 5 под действием поворотной пружины 8 находится в крайнем нижнем положении, двухседельный клапан 3 закрыт, полости Б и Е усилителя сообщены с атмосферой. При нажатии на педаль сцепления рабочая жидкость поступает в полость Г блока управления, а потом в полость В силового элемента и действует на гидравлический поршень 9, который подвижно уплотнен как в корпусе с помощью уплотнения 10, так и в крышке корпуса с помощью грязесъемника 11. В штоке выполнена полость, в которой установлен толкатель 12. Толкатель перемещается в осевом направлении вместе со штоком и в угловом направлении относительно штока и закрыт, например, защитным чехлом 13.

Благодаря предложенному техническому решению полость гидроцилиндра надежно защищена от попадания пыли и грязи. При этом обеспечивается угол отклонения толкателя от оси на 3…5°, который является оптимальным.

Под давлением жидкости следящее устройство 5, преодолевая усилие поворотной пружины 8, поднимается вверх, атмосферный клапан перекрывается, полости Б и Е отсоединяются от атмосферы.

При дальнейшем повышении давления рабочей жидкости на следящий элемент приоткрывается двухседельный клапан 3, соединяя полость Е, потом полость Б, соединенные последовательно через полость Ж, с ресивером. Давление воздуха перемещает поршень 4, увеличивая при этом объем полости В. Давление жидкости в полостях В и Г падает, следящее устройство под действием поворотной пружины 8 и клапана 3, а также под действием сжатого воздуха в полости Е перемещается вместе с двухседельным клапаном до тех пор, пока клапан не сядет в седло. Подача сжатого воздуха в полость Б прекращается, вместе с этим прекращается перемещение поршня 4. Если водитель продолжает нажимать на педаль и давление жидкости в полостях Г и В повышается, следящее устройство снова открывает воздушный клапан, давление в полости Б повышается и поршень 4 снова выдвигается на определенную величину.

При освобождении педали сцепления давление жидкости в пустотах Г и В уменьшается, следящее устройство 5 под действием поворотной пружины 8 и давления воздуха в полости Е перемещается и открывает атмосферный клапан. Сжатый воздух из полости Б через полость Е, атмосферный клапан попадает в полость Д, а дальше через систему отверстий выходит в атмосферу.

Отличительный признак решения, заключающийся в том, что торец штока со стороны толкателя вынесен за торцевую стенку силового элемента, а шток уплотнен в торцевой стенке силового элемента посредством грязесъемника, находится в причинно-следственной связи с техническим результатом: повышением надежности работы ПГУ за счет того, что, во-первых, изменены условия динамического нагружения на уплотнение; вместо сложного нагружения на уплотнение в решении по прототипу обеспечена упрощенная схема; уплотнение просто скользит по наружной поверхности штока; и, во-вторых, за счет размещения уплотнения между торцевой стенкой силового элемента и наружной поверхностью штока.

Анализ известных технических решений в данной области позволяет утверждать, что заявляемое решение не было раньше известно.

Заявляемое изобретение может быть изготовлено промышленным способом.

Пневмогидравлический усилитель привода управления сцеплением транспортного средства, содержащий корпус, в котором расположены блок управления и уплотненный силовой элемент, состоящий из гидравлического поршня и пневматического поршня, закрепленных на общем штоке, причем между штоком и приводным элементом выключения сцепления размещен толкатель, выполненный с возможностью осевого перемещения совместно со штоком, отличающийся тем, что торец штока со стороны толкателя вынесен за торцевую стенку силового элемента, а шток уплотнен в торцевой стенке силового элемента посредством грязесъемника, манжеты или резинового кольца.

Устройство и назначение привода выключения сцепления, прокачка гидропривода

Привод сцепления на автомобиле предназначен для краткосрочного отсоединения коленчатого вала двигателя от коробки передач, а также для их совмещения, которые необходимы для переключения передач, а также, для того, чтобы автомобиль мог тронуться с места и начать движение.

На сегодняшний день в автомобилях применяются следующие виды приводов сцепления:

  • привод сцепления механический;
  • гидравлический привод сцепления;
  • электрогидравлический привод.

Последний из вышеназванных приводов сцепления в отличие от первых двух применяется в автомобилях крайне редко и используется в роботизированных коробках передач. Поэтому более конкретно на нем останавливаться не будем, и давайте рассмотрим первые два.

Содержание

    • 0.1 Привод сцепления механический
    • 0.2 Гидравлический привод сцепления
  • 1 Назначение привода
  • 2 Устройство привода выключения сцепления
  • 3 Привод сцепления и его виды
  • 4 Прокачка сцепления
    • 4. 1 замена жидкости сцепления
    • 4.2 штуцер прокачки сцепления
  • 5 Работа главного цилиндра сцепления
  • 6 Нюансы эксплуатации сцепления
  • 7 Устройство гидравлического привода

Привод сцепления механический

Данный привод, как правило, применяется в небольших легковых автомобилях. Отличается он от других приводов сцепления своей невысокой стоимостью и простотой конструкции, которая состоит из:

  • педали сцепления;
  • троса привода сцепления;
  • рычажной передаче;
  • механизма отвечающего за регулирования свободного хода педали сцепления.

Схема механического привода сцепления: 1 — контргайка; 2 — регулировочная гайка; 3 — нижний наконечник троса; 4 — защитный чехол троса; 5 — кронштейн крепления троса; 6 — нижний наконечник оболочки троса; 7 — оболочка троса; 8 — поводок троса; 9 — уплотнитель; 10 — верхний наконечник оболочки троса; 11 — верхний наконечник троса; 12 — кронштейн педали сцепления; 13 — пружина педали сцепления; 14 — педаль сцепления; 15 — упорная пластина.

В его конструкции основным элементом является трос, который соединяет между собой «вилку» выключения и педаль сцепления. При нажатии водителем на педаль сцепления через трос, который в свою очередь заключен в специальную оболочку, передается соответствующее усилие на рычажную передачу. В свою очередь рычажная передача обеспечивает выключения сцепления путем перемещения вилки сцепления.

Привод сцепления механический также оснащен механизмом, отвечающим за регулировку свободного хода педали сцепления. Данный механизм включает в себя на конце троса регулировочную гайку. Необходимость данного механизма в первую очередь обусловлена постепенным, вследствие износа, изменением положения педали сцепления.

Гидравлический привод сцепления

Данный привод по своей конструкции напоминает гидравлический привод тормозной системы автомобиля. В нем также в качестве «рабочей» жидкости используется тормозная жидкость, а сам привод состоит из:

  • педали сцепления;
  • главного и рабочего цилиндров;
  • бачка с «рабочей» жидкостью;
  • соединительных трубопроводов.

Схема гидравлического привода сцепления: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — подшипник выключения сцепления с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления.

Главный и рабочий цилиндры выполнены в качестве поршня с толкателем, которые в свою очередь размещены в корпусе. При нажатии водителем на педаль сцепления поршень главного цилиндра начинает двигаться с помощью толкателя вследствие чего «рабочая» жидкость отсекается от бачка. Далее «рабочая» жидкость поступает в рабочий цилиндр по соединенному трубопроводу.

Именно под воздействием «рабочей» жидкости и происходит движение толкателя с поршнем. Толкатель в свою очередь оказывает воздействие на «вилку» сцепления и тем самым обеспечивает выключения сцепления.

Для того чтобы удалить из привода воздух, на рабочем и главном цилиндрах установлены специальные штуцеры.

Работа сцепления с гидравлическим приводом — видео:

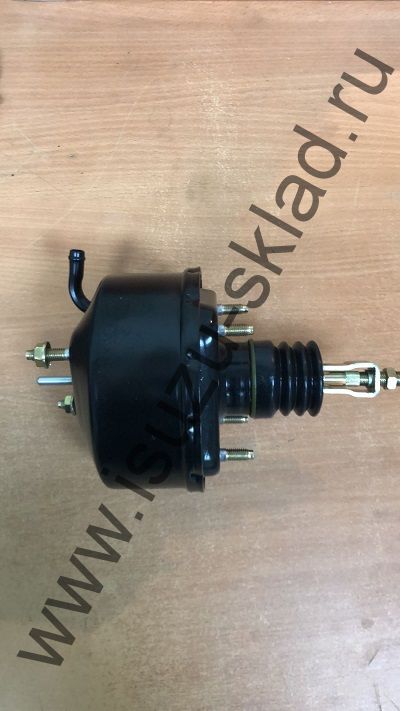

Также на некоторых автомобилях применяется вакуумный либо пневматический усилитель привода. Его установка облегчает управление автомобилем.

Назначение привода

Здесь все просто. Устройство предназначено для включения и выключения сцепления посредством отжима диафрагменной пружины.



Устройство привода выключения сцепления

Штампованная педаль сцепления 21 установлена на сварном кронштейне 12, укрепленном на кузове болтами 11 и шпильками 8 с гайками 7. Педаль сцепления качается на оси 16, которая неподвижно закреплена в кронштейне 12. Педаль фиксируется от проворачивания лыской, входящей в фигурное отверстие в одной из щек кронштейна педали.

Аксиальное перемещение оси ограничено шплинтом 13 и уступом лыски. В ступицу педали вставлены две вращающиеся на оси полиамидные втулки 17, имеющие буртики на одном из торцов.

Втулки имеют высокую износостойкость и не требуют смазки в процессе эксплуатации. На площадку педали надета резиновая накладка 31. Педаль удерживается в исходном (крайнем заднем) положении усилием оттяжной пружины 15. При этом нерегулируемый толкатель 14, шарнирно соединенный с педалью пальцем 19, упирается в ограничительную шайбу 5, зафиксированную в осевом направлении стопорным кольцом.

В исходном положении педали поршень 12 главного цилиндра сцепления под действием пружины 8 упирается торцом в шайбу 14. Между толкателем 14 и поршнем 4 предусмотрен постоянный зазор а = 0,2 — 1,0 мм, который обеспечивается в указанных пределах выбранными размерами этих деталей и ограничительной шайбы 5.

Указанный зазор обеспечивает поршню главного цилиндра возможность занять исходное положение (при включенном сцеплении), гарантирующее сообщение полости а цилиндра с наполнительным бачком 3 через компенсационное отверстие б.

В приводах сцепления и управления ножными тормозами оси педалей, полиамидные втулки, толкатели, накладки педалей и крепежные детали взаимозаменяемы. Главный цилиндр сцепления предназначен для создания давления в системе гидравлического привода сцепления. Цилиндр имеет чугунный корпус 9 внутреннего диаметра 22 мм с фигурным фланцем; во фланец ввернуты две шпильки 18, с помощью которых цилиндр и кронштейн 12 педали крепятся к щиту передней части кузова. Между фланцем корпуса цилиндра и щитом передней части кузова при сборке устанавливают до четырех (по потребности) регулировочных прокладок 6, изготовленных из листовой стали толщиной 0,5 мм каждая. Эти прокладки помогают установить исходное положение педали сцепления, которое должно обеспечивать полный ее ход L до упора в резиновый коврик пола, равный 150—155 мм.

Рис. Привод выключения сцепления: 1 — кронштейн крепления соединительной трубки; 2 — соединительная трубка; 3 — главный цилиндр сцепления в сборе; 4 — поршень главного цилиндра сцепления; 5 — ограничительная шайба; 6 — регулировочная прокладка; 7 и 28 — гайки; 8 — шпилька крепления главного цилиндра; 9 — питательный бачок главного цилиндра сцепления; 10 — гайкодержатель; 11 — болт крепления кронштейна педали сцеплении; 12 — кронштейн педали сцепления: 13 — шплинт оси педали сцепления; 14 — толкатель поршня главного цилиндра сцепления; 15 — оттяжная пружина педали сцепления; 16 — ось педалей сцепления и тормоза; 17 — втулка оси педалей сцепления и тормоза; 18 и 33 — шайбы; 19 и 23 — пальцы; 20 и 32 — шплинты; 21 — педаль сцеплении; 22 — вилка выключения сцепления; 24 — наконечник толкателя; 26 — оттяжная пружина вилки выключения сцепления; 26 — контргайка; 27 — толкатель вилки; 29 — рабочий цилиндр привода включения сцепления; 30 — шпилька крепления рабочего цилиндра; 31 — накладка педали; 34 — защитный колпак; 35 — стопорное кольцо; 36 — поршень рабочего цилиндра; 37 — уплотнительная манжета; 38 — распорный грибок; 39 — пружина; 40 — клапан выпуска воздуха; 41 — защитный колпачок клапана; 42 — скоба крепления трубки; 43 — прокладка

На верху корпуса главного цилиндра расположен бачок 3, изготовленный из полупрозрачной пластмассы. В бачке содержится определенный запас тормозной жидкости, необходимый для нормальной работы гидравлического привода сцепления. Бачок закрыт пластмассовой резьбовой крышкой 1, в которой имеется отверстие для сообщения внутренней полости бачка с атмосферой, и укреплена отражательная пластина, предупреждающая выплескивание тормозной жидкости через указанное отверстие. На торец питательного бачка опирается фланец сетчатого фильтра 2, выполняющего одновременно функции успокоителя находящейся в бачке тормозной жидкости.

Питательный бачок 3 крепится к корпусу 9 главного цилиндра резьбовым штуцером 4, имеющим на торце шлиц под отвертку. Уплотнительная прокладка 5 после затяжки штуцера гарантирует герметичность соединения бачка с корпусом цилиндра. Через отверстие в штуцере 4 тормозная жидкость из бачка 3 самотеком поступает в корпус 9 главного цилиндра.

На находящийся внутри цилиндра поршень 12 надета резиновая уплотнительная манжета 13, препятствующая вытеканию жидкости из цилиндра. Поршень отлит из цинкового сплава. В головке поршня сделано шесть сквозных отверстий г, прикрытых тонким стальным кольцом-клапаном 11 и внутренней рабочей резиновой манжетой 10. На наружной поверхности манжеты имеются одна кольцевая и шесть продольных канавок. Пружина 8 прижимает манжету к поршню 12, а поршень — к упорной шайбе 14. Другим своим концом пружина упирается в резьбовой штуцер 7, закрывающий внутреннюю полость корпуса цилиндра.

Резиновый защитный колпак 16 предохраняет внутреннюю полость цилиндра от попадания пыли. Колпак плотно надет на проточку в корпусе цилиндра и стержень толкателя 17.

Рабочий цилиндр 29 сцепления укреплен с помощью двух шпилек 30 и гаек 28 с левой стороны картера сцепления. Внутренний диаметр рабочего цилиндра равен 22 мм.

Главный и рабочий цилиндры соединены между собой гнутой медной (6×1 мм) или двухслойной стальной трубкой 2 с омедненной внутренней и наружной поверхностями (6×0,7 мм). Спираль, расположенная в средней части трубки, компенсирует изменение расстояния между концами трубки, неизбежное при изменении положения силового агрегата, подвешенного на резиновых подушках, относительно кузова. Кроме закрепления по концам, трубка имеет две промежуточные точки крепления: на левом брызговике кузова с помощью кронштейна 1 и на картере двигателя с помощью скобы 42. Между крепежной деталью и трубкой проложены резиновые прокладки 43. Концы трубки имеют двойную коническую развальцовку, форма и размеры которой показаны на рисунке. До развальцовки концов на трубку надевают соединительные гайки, которыми она присоединяется затем к главному и рабочему цилиндрам.

Рис. Главный цилиндр привода сцепления: 1 — крышка бачка; 2 — сетчатый фильтр; 3 — бачок; 4 — штуцер бачка; 5 — прокладка штуцера бачка; 6 — прокладка штуцера главного цилиндра; 7 — штуцер главного цилиндра; 8 — пружина; 9 — корпус главного цилиндра; 10 — уплотнительная манжета главного цилиндра; 11 — клапан поршня; 12 — поршень; 13 — уплотнительная манжета поршня; 14 — упорная шайба; 15 — стопорное кольцо; 16 — защитный колпак; 17 — толкатель поршня; 18 — шпилька крепления главного цилиндра

Корпус 3 рабочего цилиндра представляет собой отливку из серого чугуна, имеющую с одной стороны открытую цилиндрическую полость, в которую вставлены литой алюминиевый поршень 7 с уплотнительной резиновой манжетой б, распорным грибком 5 и пружиной 4. Пружина постоянно прижимает сферическую поверхность грибка к уплотнительной кромке манжеты и через нее кромку к зеркалу цилиндра, что значительно улучшает уплотнение рабочего цилиндра, особенно при отсутствии давления в системе (сцепление включено).

Рис. Развальцовка концов соединительной трубки (размеры сечения трубок: стальной — 6 X 0,7; медной 6 X 1,0)

Рис. Рабочий цилиндр привода сцепления: 1 — защитный колпачок клапана; 2 — клапан выпуска воздуха; 3 — корпус цилиндра; 4 — пружина; 5 — распорный грибок; 6 — уплотнительная манжета; 7 — поршень; 6 — защитный чехол; 7 — стопорное кольцо

Ввернутый в корпус 3 цилиндра конический клапан 2 служит для удаления воздуха из системы гидропривода. Резиновый колпачок 1 надет на головку клапана и предохраняет внутренний канал клапана от засорения.

В сферическое углубление поршня 36 вставлен толкатель 27, который регулируется по длине. Толкатель регулируют ввертыванием или вывертыванием его из вильчатого наконечника 24. Положение наконечника фиксирует контргайка 26. Пружина 25 вилки 22 выключения сцепления постоянно прижимает толкатель к сферической поверхности поршня и, при отсутствии давления в системе гидропривода сцепления, перемещает поршень в крайнее переднее положение. Поскольку поршень 36 в цилиндре 29 может перемещаться в направлении, соответствующем выключению сцепления (на рисунке вправо), только под действием давления рабочей жидкости, исключается образование разрежения, а следовательно, и проникновение в цилиндр через неплотности поршня воздуха. Поэтому нет необходимости поддерживать в соединительной трубке 2 и перед поршнем 36 избыточное давление, которое обычно обеспечивается установкой в главном цилиндре двойного клапана, как это делается в гидроприводе тормозов (см. ниже). Все детали главного цилиндра сцепления, за исключением корпуса 9 и штуцера 7 взаимозаменяемы с соответствующими деталями главного цилиндра тормоза. Так как в главном цилиндре сцепления отсутствует двойной клапан, корпус и штуцер этого цилиндра отличаются от корпуса и штуцера главного цилиндра тормоза. Чтобы было легче отличить главные цилиндры сцепления и тормоза, их крепежные фланцы повернуты относительно друг друга на 60°. Защитный резиновый чехол 8 предохраняет внутреннюю полость рабочего цилиндра от грязи.

Привод сцепления и его виды

Устройство сцепления

Привод предназначен для дистанционного управления сцеплением непосредственно водителем из салона. Нажатие на педаль сцепления напрямую воздействует на нажимной диск.

Известны следующие виды привода:

  • механический;
  • гидравлический;
  • электрогидравлический;
  • пневмогидравлический.

Наибольшее распространение получили первые два вида. На грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлический устанавливают в машинах с роботизированной коробкой передач.

Прокачка сцепления

Если вкратце ознакомится с алгоритмом прокачки сцепления, то он происходит следующим образом:

  1. Подготовка системы к работе.
  2. Подключение к штуцеру резинового шланга.
  3. Нажатие на сцепление и слив жидкости до полного выхода воздуха.

Для прокачки гидропривода сцепления вам будут необходимы такие инструменты:

  1. Инструмент для фиксации педали сцепления.
  2. Канистра для слива тормозной жидкости.
  3. Резиновый шланг, который мы будем подключать к сливному штуцеру.
  4. Новая тормозная жидкость.
  5. Стандартный набор инструментов.

Перед прокачкой сцепления следует его отрегулировать, так как невозможно эффективно прокачать систему сцепления, если толкатель поршня не перемещается свободно. В этой ситуации воздух не выйдет.

замена жидкости сцепления

Для начала в бачок цилиндра следует долить жидкости. Ее уровень не должен быть ниже двух сантиметров от наивысшего края. При этом нужно постараться, что бы в систему не попал мусор, разные посторонние примеси и так далее.

Снимаем с перепускного клапана резиновый колпачок в верхнем отделе корпуса, после чего надеваем шланг. Через него из системы будет проходить тормозная жидкость. В емкость наливается около двести миллилитров тормозной жидкости.

штуцер прокачки сцепления

Открываем пропускной клапан и нажимаем несколько раз на педаль сцепления.

Следите за пузырьками воздуха, именно сейчас и происходит очистка всей системы. Кроме того, следите, что бы уровень тормозной жидкости не опустился ниже трех сантиметров от края. После того, как педаль максимально опустится, необходимо до конца закрутить перепускной клапан. Процесс производится несколько раз.

Теперь снимаем со штуцера резиновый шланг и надеваем предохранительный колпачок. Далее доливаем в бачок жидкость.

Работа главного цилиндра сцепления

Главный цилиндр сцепления работает следующим образом. При нажатии на педаль 21 толкатель 14 перемещает поршень 4, сжимая пружину 8.

Как только манжета 10 перекроет перепускное отверстие б, внутри цилиндра в полости а создается давление, и жидкость через отверстие в штуцере 7 и по соединительной трубке 2 проходит в рабочий цилиндр 29, вызывая перемещение поршня 36, толкателя 27 и связанной с ним через наконечник 24 и палец 23 вилки 22 выключения сцепления. Сцепление выключается. При том растягивается оттяжная пружина 25 вилки и сжимаются нажимные пружины 14.

При отпускании педали сцепления последняя возвращается в исходное положение пружиной 75, а поршень 12 главного цилиндра под действием возвратной пружины 8 перемещается вслед за толкателем 17 до упора в шайбу 14. При этом давление в системе падает, и нажимной диск сцепления, переменяясь под действием нажимных пружин, вновь прижимает ведомый диск к маховику. Сцепление включается. Перемещение нажимного диска до его упора в ведомый диск вызывает перемещение связанной с ним через отжимные рычажки пяты и упертого в нее подпятника.

Далее подпятник и связанная с ним вилка выключения сцепления перемещаются под действием оттяжной пружины 25, которая постоянно прижимает шток толкателя 27 к поршню 36 и передвигает последний в крайнее переднее положение. При этом поршень вытесняет жидкость из внутренней полости рабочего цилиндра 29. Жидкость по трубке 2 возвращается в полость а главного цилиндра.

При резком отпускании педали сцепления жидкость, возвращающаяся из рабочего цилиндра в главный, не успевает заполнить пространство, освобождаемое поршнем 12, и в полости а создается разрежение.

Под действием этого разрежения жидкость из полости д (куда она поступает через отверстие в) перетекает в полость а через отверстия г в головке поршня, отодвигая клапан 11 и края манжеты 10. Канавки на поверхности манжеты 10 облегчают проход жидкости из полости д в полость а. В дальнейшем избыточная жидкость но мере поступления ее из трубопровода вытесняется из полости а через компенсационное отверстие б в бачок 3. Перетекание жидкости из соединительной трубки в главный цилиндр сцепления прекращается, как только поршень рабочего цилиндра под действием нажимных пружин и оттяжной пружины вилки выключения сцепления возвратится в крайнее переднее положение.

Нюансы эксплуатации сцепления

Зачастую водители склонны связывать неравномерность и рывки при движении автомобиля с неисправностями сцепления. Эта логика в большинстве случаев ошибочна.

Например, автомобиль при переключении передач с первой на вторую, резко сбрасывает обороты. Здесь виновато не само сцепление, а датчик положения педали сцепления. Находится он за самой педалью сцепления. Неисправности датчика устраняются путем несложного ремонта, после которого сцепление будет вновь работать плавно и без рывков.

Другая ситуация: при переключении передач автомобиль немного дергается, а при трогании с места может заглохнуть. В чем может быть причина? Чаще всего в этом виноват клапан задержки сцепления. Этот клапан обеспечивает определенную скорость, при которой может схватываться маховик, независимо от того, насколько быстро была «брошена» педаль сцепления. Для начинающих водителей эта функция необходима, т.к. клапан задержки сцепления предотвращает чрезмерный износ поверхности диска сцепления.

Устройство гидравлического привода

При таком конструктивном решении усилие передаётся уже другим способом. Схема гидравлического привода не предполагает наличие троса, реализация механизма с данным типом управления немного сложнее и трос заменяет гидравлическая магистраль. Усилие передаётся посредством несжимаемой жидкости, проходящей по магистрали и поскольку гидропривод аналогичен тому, что применяется в тормозной системе, для работы используют ту же жидкость. Устройство сцепления с управлением с помощью гидравлического привода включает следующие элементы:

  • Педаль.
  • Главный цилиндр, состоящий из поршня с толкателем, резервуара для жидкости и уплотнительных манжет.
  • Рабочий цилиндр имеет похожую конструкцию.
  • Магистраль, соединяющая цилиндры.
  • Бачок с жидкостью.
  • Дополнительно цилиндры оснащаются клапанами для отвода воздуха из системы.

Принцип работы достаточно простой и схож с механическим вариантом управления, отличие только в методе передачи усилия. Когда автомобилист жмёт на ножной рычаг в салоне автомашины, поршень главного цилиндра приводится в движение, жидкость сжимается и под давлением перемещается по трубопроводу в рабочий цилиндр, толкая поршень, что задействует вилку выключения сцепления.

Гидравлический привод может быть также оборудован демпфирующим устройством с целью гашения колебаний от взаимодействия выжимного подшипника с деталями выключения сцепления. Пневматические или гидравлические усилители часто используются для грузового транспорта.

Поскольку механизм с гидравлическим приводом является более совершенным и сложным устройством, передающим усилие на дальнее расстояние с высоким КПД, стоимость его выше, при этом он отличается плавностью включения сцепления, что обусловлено сопротивлением перемещению жидкости в элементах конструкции. Среди преимуществ гидропривода также устойчивость к износу деталей, но и ремонт сложнее, чем в случае с механическим устройством.

Механический и гидравлический приводы наделены своими особенностями функционирования, плюсами и минусами применения, при этом устройства этих типов обеспечивают комфорт управления транспортным средством. В легковых машинах жёсткость диафрагменной пружины нажимного диска небольшая, так что водителю не нужно прилагать больших усилий, но на грузовиках узел габаритнее, и чтобы привести в действие корзину, от водителя потребуется большее усилие, поэтому в конструкцию вводят усилители.

По окончанию процедуры, педаль сцепления должна работать нормально, с поршнями также не должно быть проблем. Это крайне важно, так как в некоторых случаях может произойти разбухание разнообразных резиновых элементов, что очень опасно, потому что приводит к отказу всей системы.
