Гмкп: Гидромеханические коробки передач.

Содержание

Гидромеханические коробки передач.


Гидромеханические коробки передач




Гидромеханическая передача является комбинированной, в которой наряду с гидротрансформатором применяется ступенчатая коробка передач. Обычно такую коробку передач сокращенно называют ГМП или ГМКП.

Гидротрансформатор, как и гидромуфта был изобретен немецким профессором Германом Феттингером в начале прошлого века. Прежде чем найти применение на автомобилях, эти гидродинамические передачи использовались в судостроении.

На автомобилях ГМП впервые появилась в США — в 1940 г. коробка Hydramatic была установлена на автомобилях Oldsmobile. В настоящее время в США гиромеханическими коробками передач оснащаются почти 90 % легковых автомобилей, а также все городские автобусы и значительная часть грузовых автомобилей.
В Европе массовое применение гидромеханических коробок передач началось только в начале семидесятых годов прошлого века, когда эти передачи нашли применение в автомобилях Mercedes-Benz

, Opel, BMW.

Изменение режимов работы гидротрансформатора происходит автоматически. Если увеличивать нагрузку на выходе из гидротрансформатора, то происходит уменьшение угловой скорости турбины, что приводит к увеличению коэффициента трансформации.

К сожалению, гидротрансформатор имеет малый диапазон передаточных чисел, не обеспечивает движения задним ходом, не разобщает двигатель от трансмиссии (необходима сложная система опорожнения проточных частей от рабочей жидкости). Поэтому за гидро¬трансформатором устанавливают специальную коробку передач, которая компенсирует указанные недостатки. Такая гидромеханическая передача является бесступенчатой и позволяет получить любое передаточное число в заданном диапазоне.

В гидромеханических передачах в основном применяются механические планетарные коробки передач, которые легко поддаются автоматизации, но иногда используют и вальные ступенчатые коробки передач с автоматическим управлением.

Устройство и работа гидротрансформатора, а также его отличие от гидромуфты подробнее рассмотрено здесь.

В некоторых случаях гидротрансформатор устанавливается дополнительно к стандартному фрикционному сцеплению и ступенчатой коробке передач, при этом переключение передач происходит ручным способом.
В такой конструкции достаточно однодискового сцепления, так как оно служит только для отключения первичного вала коробки передач от турбинного колеса трансформатора при переключении передач, а плавность увеличения крутящего момента обеспечивает гидротрансформатор.
Достоинством такой передачи является относительная простота конструкции и управления по сравнению с автоматизированной передачей. Однако наиболее часто гидротрансформатор используется в сочетании двух- или трехступенчатой коробкой передач без стандартного фрикционного сцепления.

Коробки передач выполняются вальными или чаще планетарными. Управление переключением передач автоматическое или полуавтоматическое.

***

Двухступенчатая вальная коробка передач

Гидротрансформатор в сочетании с двухступенчатой вальной коробкой передач применяется в гидромеханической передаче автобуса ЛиАЗ-677М (рис. 1).
Она представляет собой редуктор с расположенными внутри него валами: первичным 3, вторичным 11 и промежуточным 15. Первичный вал связан с турбиной гидротрансформатора, а вторичный вал – с карданной передачей трансмиссии. Первая (понижающая) передача имеет передаточное число 1,79, а вторая передача – прямая, т. е. ее передаточное число равно единице.

Особенностью такой коробки передач является то, что для включения передач наряду с зубчатой муфтой используются многодисковые муфты (фрикционы), работающие в масле.

Ведущие диски фрикционов – стальные, а ведомые – металлокерамические. Они устанавливаются на внутренних или наружных шлицах и имеют возможность незначительного перемещения в осевом направлении. В разъединенном положении пакет дисков удерживают пружины, сжимание дисков происходит от воздействия масла, подаваемого в цилиндр включения фрикциона.

При включении первой передачи срабатывает фрикцион 5, который блокирует зубчатое колесо 4 с первичным валом 3. Муфта 8 при этом смещается влево и блокирует зубчатое колесо 7 с вторичным валом 11.
Крутящий момент передается через зубчатое колесо 4 первичного вала, зубчатые колеса 16 и 14 промежуточного вала и зубчатое колесо 7 на вторичный вал 11. При включении второй передачи срабатывает фрикцион

6, который блокирует первичный вал 3 с вторичным валом 11. Муфта 8 устанавливается в нейтральное положение.

Для движения задним ходом муфта 8 перемещается в правое положение и блокирует зубчатое колесо 10 с вторичным валом 11, затем включается фрикцион 5. Крутящий момент передается через зубчатые колеса 4, 16, 13, 12, 10 на вторичный вал 11 коробки передач.

При включении фрикциона 2 происходит блокировка гидротрансформатора, когда турбинное и насосное колеса жестко соединяются друг с другом, и он переходит в режим гидромуфты.

***



Трехступенчатая планетарная коробка передач

В гидромеханических передачах наибольшее применение нашли планетарные коробки передач. Они обладают компактностью, пониженным уровнем шума при работе и длительным сроком службы. Переключение передач в них происходит практически без разрыва потока мощности.

Основным звеном планетарной коробки передач является планетарный ряд (рис. 2), состоящий из эпициклического (коронного) зубчатого колеса 1, солнечного зубчатого колеса 2, водила 3 и сателлитов 4.
Оси сателлитов установлены на водиле и вращаются вместе с ним, т. е. они подвижны. В зависимости от того, какой элемент планетарного ряда является ведущим, а какой заторможен, происходит изменение передаточных чисел планетарного ряда.

Двухступенчатые коробки передач имеют один планетарный ряд. Многоступенчатые могут иметь два и более планетарных рядов, которые связаны друг с другом.
Торможение элементов планетарных рядов при переключении передач производится фрикционными муфтами (фрикционами) или ленточными тормозными механизмами.

Конструкция гидромеханической передачи легкового автомобиля, в которой гидротрансформатор сочетается с трехступенчатой планетарной коробкой передач представлена на рис. 3.

Гидротрансформатор 1 состоит из трех колес с лопастями. Вал 2 турбинного колеса является ведущим валом коробки передач. Ведомый вал 12 коробки передач расположен соосно с ведущим валом. Коробка передач включает два одинаковых планетарных ряда 7 и 8, три многодисковых фрикциона 5, 6, 9 и два ленточных тормозных механизма 4, 10.

Переключение передач осуществляется включением фрикционов и тормозных механизмов в различных комбинациях (рис. 4).
В нейтральном положении включен тормозной механизм 10 (рис. 3) и сблокирована муфта 13 свободного хода. Ведомый вал 12 не вращается.

На первой передаче включены фрикцион 6 и тормозной механизм 10, а также включена муфта 13 свободного хода. Эпициклическое зубчатое колесо планетарного ряда 8 вращается с угловой скоростью ведущего вала 2, а солнечное зубчатое колесо заторможено, водило вращает эпициклическое зубчатое колесо планетарного ряда 7, в котором солнечное зубчатое колесо также заторможено. Ведомым является водило этого ряда, выполненное заодно с ведомым валом 12. Муфта свободного хода 13 включена.

На второй передаче включены фрикцион 5 и тормозной механизм 10. Эпициклическое зубчатое колесо планетарного ряда 8 вращается свободно, а планетарного ряда 7 – с угловой скоростью ведущего вала 2.
Так как солнечное зубчатое колесо заторможено, то вращается водило и ведомый вал 12. Муфта свободного хода 13 включена.

На третьей передаче включены фрикционы 5 и 6, а также тормозной механизм 10. Эпициклическое зубчатое колесо и водило планетарного ряда 8 ведущие. С такой же угловой скоростью вращаются эпициклические зубчатые колеса и водило планетарного ряда 7, т. е. ведущий и ведомый валы вращаются с одинаковой частотой.

На передаче заднего хода включен фрикцион 6 и тормозной механизм 4. Водило планетарного ряда 8 заторможено, а эпициклическое зубчатое колесо ведущее.
Солнечное зубчатое колесо вращается в обратном направлении, в этом же направлении вращается солнечное зубчатое колесо планетарного ряда 7. Так как эпициклическое зубчатое колесо планетарного ряда 7 заторможено, ведомым является водило, связанное с ведомым валом 12.
Муфта свободного хода 13

заблокирована.

***

Управление гидромеханической коробкой передач


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Гидромеханические коробки передач — гидротрансформатор, планетарная коробка передач

Основным неудобством при использовании механических ступенчатых коробок передач является то, что водителю для переключения передач постоянно приходится нажимать на педаль сцепления и перемещать рычаг переключения передач. Это требует от него затрат значительных физических сил, особенно в условиях городского движения или при управлении автомобилем, работающим с частыми остановками. Для устранения таких неудобств и облегчения работы водителя на легковых, грузовых автомобилях и автобусах все более широкое применение получают гидромеханические коробки передач. Они выполняют одновременно функции сцепления и коробки передач с автоматическим или полуавтоматическим переключением передач. При гидромеханической коробке передач управление движением автомобиля осуществляется педалью подачи топлива и при необходимости тормозной педалью.

Гидромеханическая коробка передач состоит из гидротрансформатора и механической коробки передач. При этом механическая коробка передач может быть двух-, трех- или многовальной, а также планетарной.

Гидромеханические коробки с вальными механическими коробками передач применяются главным образом на грузовых автомобилях и автобусах. Для переключения передач в таких коробках используются многодисковые муфты (фрикционы), работающие в масле, а иногда – для включения низшей передачи и заднего хода – зубчатая муфта. Переключение передач фрикционами происходит без снижения скорости вращения коленчатого вала двигателя, т.е. бесступенчато – без разрыва передаваемых мощности и крутящего момента.

Гидромеханические коробки с планетарными механическими коробками передач получили наибольшее распространение и применяются на легковых, грузовых автомобилях и в автобусах.

Их преимущества: компактность конструкции, меньшие металлоемкость и шумность, больший срок службы.

К недостаткам относятся сложность конструкции, высокая стоимость, пониженный КПД.

Переключение передач в этих коробках производится при помощи фрикционных муфт и ленточных тормозных механизмов. При этом при включении одной передачи часть фрикционных муфт и ленточных тормозных механизмов пробуксовывает, что также снижает их КПД.

Гидротрансформатор

Гидротрансформатор (рисунок 1) представляет собой гидравлический механизм, который размещен между двигателем и механической коробкой передач. Он состоит из трех колес с лопатками – насосного (ведущего), турбинного (ведомого) и реактора. Насосное колесо 3 закреплено на маховике 1 двигателя и образует корпус гидротрансформатора, внутри которого размещены турбинное колесо 2, соединенное с первичным валом 5 коробки передач, и реактор 4, установленный на роликовой муфте 6 свободного хода. Внутренняя полость гидротрансформатора на 3/4 своего объема заполнена специальным маслом малой вязкости.

Рисунок 1 – Гидротрансформатор

а – общий вид; б – схема; 1 – маховик; 2 – турбинное колесо; 3 – насосное колесо; 4 – реактор; 5 – вал; 6 – муфта

При работающем двигателе насосное колесо вращается вместе с маховиком двигателя. Масло под действием центробежной силы поступает к наружной части насосного колеса, воздействует на лопатки турбинного колеса и приводит его во вращение. Из турбинного колеса масло поступает в реактор, который обеспечивает плавный и безударный вход жидкости в насосное колесо и существенное увеличение крутящего момента. Таким образом, масло циркулирует по замкнутому кругу, обеспечивая передачу крутящего момента в гидротрансформаторе.

Характерной особенностью гидротрансформатора является увеличение крутящего момента при его передаче от двигателя к первичному валу коробки передач. Наибольшее увеличение крутящего момента на турбинном колесе гидротрансформатора получается при трогании автомобиля с места. В этом случае реактор неподвижен, так как заторможен муфтой свободного хода. По мере разгона автомобиля увеличиваются скорости вращения насосного и турбинного колес. При этом муфта свободного хода расклинивается, и реактор начинает вращаться с увеличивающейся скоростью, оказывая все меньшее влияние на передаваемый крутящий момент. После достижения реактором максимальной скорости вращения гидротрансформатор перестает изменять крутящий момент и переходит на режим работы гидромуфты. Таким образом происходит плавный разгон автомобиля и бесступенчатое изменение крутящего момента.

Гидротрансформатор автоматически устанавливает необходимое передаточное число между коленчатым валом двигателя и ведущими колесами автомобиля. Это обеспечивается следующим образом: с уменьшением скорости вращения ведущих колес автомобиля при увеличении сопротивления движению возрастает динамический напор жидкости от насоса на турбину, что приводит к росту крутящего момента на турбине и, следовательно, на ведущих колесах автомобиля.

Планетарная коробка передач

Планетарная коробка передач включает в себя планетарные механизмы. В простейшем планетарном механизме (рисунок 2) солнечная шестерня 6, закрепленная на ведущем валу 1, находится в зацеплении с шестернями-сателлитами 3, свободно установленными на своих осях. Оси сателлитов закреплены на водиле 4, жестко соединенном с ведомым валом 5, а сами сателлиты находятся в зацеплении с коронной шестерней 2, имеющей внутренние зубья.

Рисунок 2 – Планетарный механизм

1 – ведущий вал; 2 – коронная шестерня; 3 – сателлиты; 4 – водило; 5 – ведомый вал; 6 – солнечная шестерня; 7 – тормоз

Передача крутящего момента с ведущего вала 1 на ведомый вал 5 возможна только при заторможенной коронной шестерне 2 при помощи ленточного тормоза 7. В этом случае при вращении шестерни 6 сателлиты 3, перекатываясь по зубьям неподвижной шестерни 2, начнут вращаться вокруг своих осей и одновременно через водило 4 будут вращать ведомый вал 5. При растормаживании шестерни 2 сателлиты 3, свободно перекатываясь по шестерне 6, будут вращать шестерню 2, а вал 5 будет оставаться неподвижным.

На рисунке 3 приведена схема гидромеханической коробки передач, которая состоит из гидротрансформатора, трехвальной двухступенчатой механической коробки передач и системы управления. Наличие двухступенчатой механической коробки передач увеличивает диапазон регулирования крутящего момента.

Рисунок 3 – Схема гидромеханической коробки передач

1, 6, 7, 9, 10, 11, 13 – шестерни; 2, 3, 17 – фрикционы; 4 – муфта; 5, 12, 19 – ведомый, промежуточный и ведущий валы; 8 – регулятор; 14, 15 – насосы; 16 – коленчатый вал; 18 – гидротрансформатор

Гидромеханическая коробка передач включает ведущий 19, ведомый 5 и промежуточный 12 валы с шестернями, многодисковые фрикционные сцепления 2, 3, 17 (фрикционы) и зубчатую муфту 4 с приводом. К системе управления относятся передний 15 и задний 14 гидронасосы и центробежный регулятор 8, который воздействует на фрикционы 2, 3, 17, обеспечивающие переключение передач.

В нейтральном положении все фрикционы выключены, и при работающем двигателе крутящий момент на вторичный вал 5 не передается. На I (понижающей) передаче системой управления автоматически включается фрикцион 2. При этом ведущая шестерня 1, свободно установленная на ведущем валу 19 коробки передач, блокируется валом, а зубчатая муфта 4 устанавливается вручную в положение переднего хода с помощью дистанционной системы управления. Крутящий момент на I передаче от гидротрансформатора передается через фрикцион 2, шестерни 1, 13, 11, 10 и зубчатую муфту 4 на ведомый вал 5 коробки передач.

При разгоне на I передаче, когда гидротрансформатор автоматически осуществляет заданный диапазон регулирования крутящего момента, скорость возрастает до оптимального значения для переключения на II передачу. В этом случае центробежный регулятор 8 дает сигнал на включение фрикциона 3 и отключение фрикциона 2.

Автоматическая система управления обеспечивает включение II (прямой) передачи, при этом крутящий момент от первичного вала 19 коробки передач передается через фрикцион 3 непосредственно на вторичный вал, и скорость автомобиля возрастает до значения, определяемого диапазоном регулирования гидротрансформатором.

Гидромеханическая коробка передач на автомобилях

На рисунке 4 представлена двухступенчатая гидромеханическая коробка передач легкового автомобиля. Она состоит из гидротрансформатора 1, механической планетарной коробки передач с многодисковым фрикционом 3 и двумя ленточными тормозными механизмами 2 и 4 и гидравлической системы управления с кнопочным переключением передач. Кнопки соответственно означают: нейтральное положение, задний ход, I передача и движение с автоматическим переключением передач. В двухступенчатой механической коробке передач имеются два одинаковых планетарных механизма 5 и 6.

Рисунок 4 – Гидромеханическая коробка передач легкового автомобиля

1 – гидротрансформатор; 2, 4 – тормозные механизмы; 3 – фрикцион; 5, 6 – планетарные механизмы

В нейтральном положении фрикцион 3, а также тормозные механизмы 2 и 4 выключены. Трогание автомобиля с места происходит при включенной I передаче. В этом случае масло под давлением поступает в цилиндр тормозного механизма 2, лента которого затягивается, и солнечная шестерня планетарного механизма 6 останавливается.

Если включена кнопка «Движение», то при разгоне автомобиля происходит автоматическое переключение на II передачу, что обеспечивается одновременным выключением тормозного механизма 2 и включением фрикциона 3. В этом случае планетарные механизмы 5 и 6 блокируются и вращаются как одно целое.

Для движение автомобиля задним ходом включается только тормозной механизм 4.

Другие статьи по коробкам передач

Гидромеханическая коробка передач в Кургане от компании «ООО «СПЕЦМАШ-СНГ»».

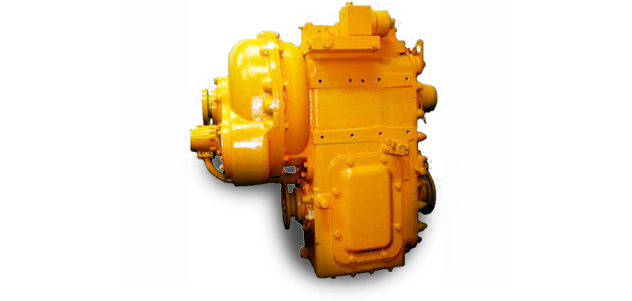

ГМКП — Гидромеханическая коробка передач Амкодор

по порядкупо росту ценыпо снижению ценыпо новизне

  • Написать

  • Написать

  • Написать

  • Написать

  • Вал У36.605-00.501

    Написать

  • Вал-Шестерня У35.605-00.0

    Написать

  • Гидротрансформатор 22.170

    Написать

  • Гидротрансформатор ТГД-34

    Написать

  • Диск У35.615-35.301-01

    Написать

  • Клапан подпорный КП1342-0

    Написать

  • У35.605М-04.000-03

    Написать

  • Написать

Разновидности коробок передач  гидромеханического типа, применяемых на фронтальных погрузчиках Амкодор

Гидромеханическая коробка передач — Энциклопедия по машиностроению XXL

Характерными неисправностями гидромеханической коробки передач (ГМП) являются невключение какой-либо передачи при движении автомобиля из-за выхода из строя электромагнитов, заклинивания главного золотника, отказа в работе гидравлических клапанов, разрегулировки системы автоматического управления переключения передач рывки при переключении передач как следствие разрегулировки переключателя золотников периферийных клапанов или ослабления крепления центробежного регулятора и тормоза  [c. 174]
У автомобилей ГАЗ-13 Чайка , ЗИЛ-1 II и некоторых большегрузных автомобилей МАЗ гидромеханическая передача состоит из гидротрансформатора и планетарной коробки передач. Для автобусов ЛАЗ, ЛиАЗ, КАвЗ и автомобилей БелАЗ-540 и др. разработана автоматическая гидромеханическая коробка передач, имеющая гидротрансформатор и ступенчатую коробку передач. Коробка передач обеспечивает три передачи вперед  [c.213]

Бесступенчатые коробки передач позволяют получить в некотором ограниченном диапазоне любое передаточное число. Бесступенчатые коробки передач могут быть механическими (импульсными, фрикционными и т. п.), гидравлическими (гидродинамическими, гидрообъемными), электрическими, комбинированными. Наиболее распространены комбинированные гидромеханические коробки передач, состоящие из гидродинамической бесступенчатой передачи (гидротрансформатора) и последовательно присоединенной к ней механической ступенчатой коробки передач.[c.147]

Гидротрансформатор не обеспечивает требуемого диапазона передаточных чисел при высоком к. п. д., отключения ведущего вала от ведомого и движения автомобиля задним ходом. Поэтому на автомобилях применяют гидротрансформаторы в сочетании с механическими ступенчатыми коробками передач, т. е. комбинированные гидромеханические коробки передач.  [c.149]

Гидромеханическая коробка передач состоит из гидротрансформатора, механической ступенчатой коробки передач с механизмами переключения и системы управления. Механические ступенчатые коробки передач выполняют планетарными или с неподвижными осями шестерен, а системы управления чаще всего гидравлическими или гидроэлектрическими.  [c.149]

На рис. 93 приведена схема двухступенчатой гидромеханической коробки передач. В нее входят комплексный гидротрансформатор  [c.149]


Рис. 101. Гидромеханическая коробка передач автомобиля ЗИЛ-114
Рис. 102. Гидромеханическая коробка передач автомобиля БелАЗ-540
Двухступенчатая гидромеханическая коробка передач легконого автомобиля состоит из комплексного гидротрансформатора 1 (рис. 101), механической ступенчатой (планетарной) коробки передач с одним многодисковым фрикционом 3 и двумя ленточными тормозами 2 я 4, а также гидравлической системы управления с кнопочным переключателем передач (кнопки Н — нейтральное положение ЗХ — задний ход П — первая передача Д — движение с автоматическим переключением передач). В механической коробке передач применены два одинаковых трехвальных планетарных механизма 5 я 6, выполненных по схеме, данной на рис. 91, а.  [c.161]

Трехступенчатая гидромеханическая коробка передач автомобиля-самосвала состоит из комплексного гидротрансформатора 2 (рис. 102), механической ступенчатой коробки передач и гидроэлектрической системы управления. Переключение передач неавтоматическое. Механическая коробка передач имеет ведущий 3 и ведомый 10 валы, три пары шестерен переднего хода и три шестерни заднего хода, а также четыре фрикциона. Каждая передача включается одним фрикционом первая передача — фрикционом 4, вторая — 5, третья (повышающая) — 9, передача заднего хода — 8. На ведущем валу установлен гидродинамический тормоз-замедлитель (см. гл. VII).  [c.161]

Гидравлический тормоз-замедлитель автомобиля БелАЗ-540 объединен с гидромеханической коробкой передач (см. рис. 102). Корпус 6 тормоза крепится на картере коробки передач. В корпусе на конце ведущего вала 3 коробки передач установлен ротор 7 с двусторон-Такие же лопатки выполнены  [c.258]

Все более широкое распространение на автомобилях получают гидромеханические коробки передач, в которые входят гидротрансформатор и механическая коробка передач. Гидротрансформатор устанавливают вместо сцепления  [c.108]

Планетарные (с подвижными осями некоторых зубчатых колес) механизмы применяют часто в гидромеханических коробках передач. Зубчатое колесо, называемое солнечным (рис. 94, а), трехвального планетарного механизма, состоящего из цилиндрических зубчатых колес, установлено на валу 1. С ним входят в зацепление несколько зубчатых колес 5, называемых сателлитами, оси которых соединены водилом 4, установленным на валу 2. Сателлиты входят также в зацепление с зубчатым колесом 6, имеющим внутренние зубья и называемым коронным. Оно закреплено на валу 2.  [c.122]

На рис. 97, й приведена схема двухступенчатой гидромеханической коробки передач. В нее входят комплексный гидротрансформатор 21, система управления (на рис. 97, а не показана) и механическая ступенчатая коробка передач, к которой относятся ведущий 22, ведомый 9, промежуточный 16 валы с зубчатыми колесами, многодисковые фрикционные сцепления 2, 3, 20 (фрикционы), зубчатые венцы 4 и 6, а. также зубчатая муфта 5, перемещаемая через поводок пружиной 7 или сжатым воздухом, впускаемым в цилиндр 8. Кроме того, на схеме показаны передний 19 и задний 18 шестеренные насосы, а также центробежный регулятор 12.[c.126]

Гидроэлектрическая система управления двухступенчатой гидромеханической коробкой передач (рис. 98) состоит из большого переднего 16 и малого заднего 79 шестеренных насосов редукционного клапана 18 главного клапана 9 с микропереключателем 8 клапана блокировки 27 периферийных клапанов 5, управляемых соленоидами 5 и 4 центробежного (скоростного) регулятора  [c.127]


Гидромеханическая коробка передач автобуса ЛиАЗ-677  [c.142]

Гидромеханическая коробка передач ЗИЛ-114  [c.143]

В последние годы вместо двухступенчатой гидромеханической коробки передач применяется более совершенная трехступенчатая, имеющая также два одинаковых планетарных механизма.  [c.147]

Гидравлический тормоз-замедлите ль автомобиля БелАЗ-540 объединен с гидромеханической коробкой передач (см. рис. 108). Корпус 6 тормоза крепится на картере коробки передач. В корпусе на конце ведущего вала 3 коробки передач установлен ротор 7 с двусторонними криволинейными лопатками. Такие же лопатки выполнены внутри корпуса и его крышки.  [c.232]

Гидромеханическая передача служит дольше механической коробки в 2—3 раза. Наряду с положительными качествами гидромеханическая коробка передач имеет ряд недостатков, а именно сложная конструкция, требующая серьезных знаний по ее эксплуатации и техническому обслуживанию увеличенный вес —170 кг меньший коэффициент полезного действия (при заблокированном гидротрансформаторе равен 93—96%).  [c.97]

Гидромеханическая коробка передач автогрейдеров ДЗ-99А и ДЗ-31-2 (рис. 14) выполнена в одном блоке с гидротрансформатором.  [c.25]

Рис. 14. Гидромеханическая коробка передач
Автогрейдеры бывают нескольких исполнений с жесткой рамой и механической коробкой передач с жесткой рамой и гидромеханической коробкой передач с шарнирно-сочлененной рамой и механической коробкой передач с шарнирно-сочлененной рамой и гидромеханической коробкой передач с жесткой рамой, механической коробкой передач, системой автоматики рабочего органа.[c.167]

Гидромеханическая коробка передач назначение, состав сборочных единиц, принцип действия.  [c.208]

Для автомобилей, оборудованных гидромеханическими коробками передач (ГАЗ-13, ГАЗ-14 Чайка , ЗИЛ-111, ЗИЛ-114, ЛиЛЗ-677 и др., кроме БелАЗ и Мо. З), норма расхода специальных. масел 0,3 л на 100 л общего расхода топлива.  [c.214]

На погрузчиках ТО-6, ТО-17 и ТО-18 применена унифицированная гидромеханическая коробка передач (ГМП) У35605 [37]. Двухреакторный комплексный гидротрансформатор диаметром 340 мм встроен в корпус коробки передач. Коробка передач — вальная, двухдиапазонная, имеющая четыре передачи вперед и две назад. Переключение с I на И и с П1 на IV передачи и включение заднего хода на I и П1 передачах производятся под нагрузкой. Гидравлическое управление обеспечивает плавное включение фрикционов (/о = 0,5 с).  [c.111]

Валопровод прицёп 274 Вакуумная тормозная система 360. 31 Гидромеханическая коробка передач 55 Двукпоточиая гидромеханическая передача 75, 66 ,  [c.435]

Все более широкое распространение на автомобилях получают гидромеханические коробки передач, в которые входят гидротрансформатор и механическая коробка передач. Гидротрансформатор устанавливают вместо сцепления 2 (рис. 82, а). Крутящий момент от гидротрансформатора передается к механической коробке передач, в которой передачи включаются с помощью фрикционов (автомобили ЗИЛ-Г14, БелАЗ-540, автобусы ЛиАЗ-677 и др.). Такая трансмисеия называется комбинированной (гидромеханической).  [c.133]

На рис. 97, б приведена сх ма трехступенчатой гидромеханической коробки передач городского автобуса. Она состоит из комплексного гидротрансформатора 21, системы управления (на рис. 97,6 не показана) и механической ступенчатой коробки передач. В последнюю входят ведущий 22, ведомый 9, промежуточные 16 и 23 валы с зубчатыми колесами и фрикционы 2, 5, 20, 24 и 25. На схеме показаны также передний 19 и задний 18 щест ренные насосы, центробежный регулятор 12 и гидродинамический тормоз- шмедлитель 28. Насосное колесо гидро рансформа-  [c.127]

Схема системы управ.1ения гидромеханической коробки передач ЗИЛ-114  [c.144]

Трехступенчатая гидромеханическая коробка передач автомобиля-самосвала состоит из комплексного гидротрансформатора 2 (рис. ПО), механической ступенчатой коробки передач и гидроэлектрической системы управления. Переюпочепие передач неавтоматическое. Механическая коробка передач имеет ведущий 3 и ведомый 10 валы, три пары зубчатых колес переднего хода и три зубчатых колеса заднего хода.  [c.147]

Рис. 15. Гидросистема гидромеханической коробки передач I — коробка передач. 2, 3 — откачивающий и питающий насосы. 4 — канал подвода масла к подпорному клапану, 5 — регулятор давления. 6, 7, 16 — каналы слива в картер коробки, 8 — подпорный клапан, 9 — канал подвода масла к радиатору, 10 — канал перепуска масла в гидротрансформатор, 11, 20 — фильтры, 12 — главная гидролиния, 13 — гидролиния заднего хода, 14 — гидролиния П передачи, 16 — гнд-ролиния I передачи, 17 — гидрораспределитель, 18 — радиатор, 19 — гидробак
Для преобразования крутящего момента, передаваемого от дизеля к заднему мосту автогрейдера, служит гидромеханическая коробка передач (ГМКП) которая (рис. 108) состоит из двух преобразователей крутящего момента — гидравлического и механического. Гидравлический преобразователь — гидротрансформатор (ГТ) — автоматически регулирует скорость автогрейдера в зависимости от сопротивления на рабочем органе. Это свойство ГТ создает опти-  [c.174]
Работа гидромеханической коробки передач (ГМКП) при давлении в гидротрансформаторе (ГТ)ниже ОД МПа (1,0 кгс/см2) не допускается.  [c.180]

Наряду с гидромеханической коробкой передач в конструкции автогрейдеров продолжает применяться механическая коробка передач (рис. 111), которая устанавливается на кронштейны рамы автогрейдера с запресованными в кронштейны амортизаторами. Коробка передач (рис. 111) крепится к раме болтами. Механическая коробка передач имеет шесть скоростей движения вперед и две назад.  [c.180]


Крышка вала ГМКП 7200002302-1 | «ООО ТД «МироМакс»»

Крышка вала ГМКП7200002302-1 – в наличии на складе. Оригинальные запчасти на гидромеханические коробки передач BS428/ZL20A, который используются на фронтальных погрузчика XCMG LW300F, XCMG LW300FN, XCMG ZL30F, FOTON, LONKING CDM833, SDLG и многих других. Всегда на складе фирмы ООО “МироМакс”: фриционные диски, ремкомплекты, подшипники, сальники, уплотнения, клапаны, поршни, диски и многое другое. Отправка в любой регион России!

Устройство гидромеханической коробки передач

      Помимо дискомфорта для пассажиров, скачкообразное изменение вращающего момента разрушает узлы и детали трансмиссии. Для тяжелых магистральных грузовиков можно использовать повышенное число передач, позволяющих сглаживать перегрузки трансмиссии. Но для легковых автомобилей гидромеханическая коробка передач была реальным способом улучшить условия управления.

С внедрением гидромеханической передачи автомобиль получил неоспоримые преимущества:

  • появилась возможность трогаться с места настолько плавно, что момент начала движения можно было просто не уловить визуально;
  • при движении и маневрировании на малых скоростях, сопоставимых со скоростью движения пешехода, управление машиной осуществляется легко и точно, что практически невозможно при механической КПП из-за ее очень длинной первой передачи;
  • ударные колебания и крутящие нагрузки практически не оказывают негативного воздействия на элементы трансмиссии.
  • для водителя комфорт управления машиной увеличился как минимум вдвое.

Наряду с гидромеханическими автоматами в легковом автомобильном сегменте прочно закрепились автоматические трансмиссии с вариаторами и роботизированная «механика», практически не уступающая в удобстве и комфорте первым двум, но значительно экономичнее и дешевле. Но до сих пор гидромеханическая коробка передач остается основой для самых надежных и совершенных «автоматов».

Конструктивно автоматическая трансмиссия на основе гидромеханической коробки передач очень сильно отличается от устройства механической КПП, сложнее ее и значительно дороже, поэтому она более уязвима к нарушениям в обслуживании и использовании.

Устройство гидромеханической автоматической коробки передач

Принцип работы гидромеханической коробки передач основан на способности гидротрансформатора выступать в качестве немеханического преобразователя-регулятора крутящего момента двигателя.

Первая и основная особенность гидромеханического автомата – это отсутствие механизма включения-выключения сцепления. Практически всем водителям нравится управление без использования педали сцепления. Если учесть, что при движении в городской черте водителю с ручной механической коробкой приходится выжимать педаль не менее ста раз в течение часа, избавление от подобной нагрузки не прошло незамеченным. Поэтому для современного городского автомобиля автоматическая коробка передач становится фактически признанным стандартом, для дизельных двигателей – особенно.

В устройстве гидромеханической коробки выделяют три основных узла – гидротрансформатор, блок управления и планетарный механизм переключения передач.

Сердце гидромеханической коробки передач

Гидротрансформатор коробки работает по схеме: «насос – гидравлическая турбина» и обеспечивает посредством динамического давления масла на лопатки турбины передачу вращающего момента на вал коробки переключения передач. Задача насоса или насосного колеса мало чем отличается от аналогичного, используемого в центробежных насосах: под действием центробежных сил придать потоку масла больший динамический напор. Раскрученное маховиком коленвала колесо выбрасывает под определенным углом мощный масляный поток на периферийную часть наружной части обода турбины – на лопатки турбинного колеса. Под напором масла турбина преобразует энергию масла во вращение.

В конструкции гидротрансформатора коробки передач предусмотрено еще одно колесо с лопатками. Между двумя основными колесами установлен очень важный элемент – специальный спрямляющий аппарат, именуемый реактором, или статором. Он выполнен в виде кольца с профилированными лопатками, направляющими поток жидкости, выходящий из гидравлической турбины, на вход насосного колеса.

Как видно из рисунка-схемы, поток жидкости, выброшенной насосом на лопатки турбины, передает ей часть энергии и далее, разворачиваясь на направляющем аппарате реактора, создает дополнительный момент вращения, что и обуславливает увеличение вращающего момента.

Вначале, когда автомобиль только начинает движение, и педаль тормоза еще не отпущена, реактор полностью заблокирован. Отпускаем педаль, и турбина гидромеханической части коробки передач начинает работать. При достижении скорости вращения турбины в 80% от скорости насосного колеса реактор выводится из работы обгонной муфтой. Благодаря кратковременному и плавному увеличению момента вращения, скорость вращения турбинного колеса и связанных с ним всех элементов трансмиссии происходит тоже плавно. С применением реактора вращающий момент на выходном валу гидротрансформатора в момент старта или разгона автомобиля увеличивается примерно до двух с половиной раз.
