Головка блока цилиндров это: Головка блока цилиндров: надежный партнер блока

На левой части головки цилиндра располагаются посадочные места для свечей зажигания. Сюда же монтируются системы для опоры рычага и опорные шайбы. Сверху ГБЦ есть крышка, которая фиксируется болтами к корпусу.

%rtb-4%

Несъемные детали в ГБЦ

В ГБЦ имеются несъемные части. В их числе – седла клапанов, которые отвечают за герметичность газораспределительного механизма. Важно учитывать, что сборка этих элементов происходила под воздействием пресса и выполнить их замену в домашних условиях невозможно. Ремонт можно выполнить только в сервисном центре и применением специализированного оборудования.

Многие владельцы авто пытаются самостоятельно выполнить ремонт ГБЦ, но лучше не делать этого, чтобы избежать серьезных проблем с транспортным средством.

• Форма головки цилиндра может измениться, что приведет к нарушениям герметичности камеры сгорания и клапанов.
• Неправильный нагрев может стать причиной выхода из строя головки цилиндров.
• На поверхности детали могут образоваться трещины и микротрещины, из-за чего двигатель утратит свою работоспособность.

Самостоятельный ремонт несъемных деталей ГБЦ может стать причиной поломки детали, что обернется еще более дорогостоящим ремонтом.

Диагностика ГБЦ, виды неисправностей и методы их устранения

Объяснение материалов, опций и терминов

Со всем специализированным жаргоном и бесчисленными доступными функциями заказ головок цилиндров может быть сложным процессом. Вот некоторая информация о головках цилиндров, чтобы упростить процесс.

Помните те игры с бумажным лабиринтом, в которые вы играли в детстве, когда вы маневрировали дорожкой карандаша через 87 различных проходов, чтобы добраться до конечного пункта назначения? Выбор головки блока цилиндров может показаться таким. Даже после сужения вариантов остается лабиринт вариантов, стилей и вариантов выбора.

В отличие от карбюраторов или свечей зажигания, головки цилиндров сильно зависят от двигателя. В этой статье будут описаны все основные детали головки блока цилиндров, термины и то, какие из них имеют решающее значение для вашей сборки.

Алюминий против железа

При выборе материала решающим фактором будет ваш бюджет. Железные головки обычно дешевле из-за более низкой стоимости материалов, но алюминиевые головки более доступны, чем когда-либо, и легко доступны. Когда дело доходит до производительности, алюминиевые головки отводят больше тепла из камеры сгорания благодаря своим повышенным токопроводящим свойствам. Это позволяет двигателям работать с большей степенью сжатия без риска детонации.

Такие компании, как Dart, предлагают как чугунные, так и алюминиевые отливки для многих семейств двигателей, включая мало- и крупноблочные Chevy и малогабаритные Ford. На рынке есть несколько очень дорогих головок заготовок, изготовленных на станке с ЧПУ, но это обсуждение будет сосредоточено на литых головках, поскольку они используются в 99% сборок двигателей.

Конфигурации впускных каналов

С завода многие двигатели имеют порты разного стиля, например прямоугольные и овальные на Chevy с большим блоком или прямоугольные и соборные порты на LS. Важно заказать правильный стиль, чтобы головки стыковались с впускным коллектором.

Помимо формы порта, необходимо также учитывать его расположение. Например, многие головки вторичного рынка поднимают впускные или выпускные отверстия для улучшения потока. Есть также много примеров головок, в которых порты смещены вбок. Это особенно распространено в приложениях, где два внутренних выпускных отверстия сиамизированы. Головки «расширенных портов», как их часто называют, раздвигают эти два порта, что позволяет увеличить их площадь, а также помогает им лучше охлаждаться.

Объем впускного отверстия

Во многих описаниях головок цилиндров указывается объем, обычно выражаемый в кубических сантиметрах (см3). Это отражает общий объем порта и не является прямым индикатором потока через порт. Большие порты IE не обязательно означают, что головка автоматически пропускает больше воздуха и вырабатывает больше энергии, чем порт меньшего размера.

Например, для легкого уличного двигателя с большим блоком, такого как 454, часто можно использовать меньший впускной канал, который увеличивает скорость впуска, особенно при работе с карбюраторным или дроссельным впуском. Использование головки блока цилиндров с немного более консервативным объемом порта, чем у больших мальчиков, часто может привести к более высоким значениям крутящего момента для уличных двигателей, что улучшит приемистость. Тем не менее, в специализированном гоночном двигателе, работающем на высоких оборотах, более крупный бегун может принести огромные дивиденды в выработке мощности.

Разброс томов портов может быть огромным для каждой архитектуры движка. Например, Dart предлагает малоблочные головки Chevy с объемами впускных отверстий в вариантах 165cc, 180cc, 200cc, 215cc, 227cc, 230cc и 245cc.

Портирование с ЧПУ массирует впускной и выпускной порты, чтобы выявить лучшее в литом порту, и его легко идентифицировать по рифленой обработанной поверхности, оставленной режущим инструментом. Это головка блока цилиндров Dart 215cc Pro 1 LS. Камера также обработана.

Портирование ЧПУ

Вы также можете увидеть варианты портирования ЧПУ. Это относится к процессу обработки, применяемому к стандартной литой головке с использованием станка с числовым программным управлением (ЧПУ). Литье головки блока цилиндров включает заливку расплавленного металла либо в форму для литья в песчаные формы, либо в постоянную форму для формирования головки. Этот процесс, хотя и эффективен, не совсем точен. Преимущество портирования с ЧПУ заключается в том, что машина точно формирует камеру сгорания или бегунок, сводя к минимуму отклонения отливки и улучшая поток.

Угол клапана

Угол клапана — это еще один термин, с которым вы можете столкнуться при описании головки блока цилиндров. Это относится к углу клапана относительно платформы блока. Например, в малоблочном Chevy используется заводской угол клапана 23 градуса, но головки вторичного рынка не ограничены этим углом. Dart предлагает различные углы клапана: 18, 16, 15 и даже 9-градусные головки, предназначенные для чисто спортивных двигателей.

Изменение угла наклона клапана помогает улучшить обдув головки блока цилиндров. При откидывании штока клапана, когда клапан открывается, открывается больше порта, и в цилиндр может проходить больше воздуха. Важно отметить, что для головки блока цилиндров с нестандартным углом клапана потребуются поршни с соответствующими клапанными перепусками и, во многих случаях, компоненты клапанного механизма вторичного рынка, такие как коромысла на валу.

Размер клапана

Размер клапана является еще одним фактором. Вообще говоря, более крупные клапаны обеспечивают улучшение потока, но важно помнить, что двигатели с малым диаметром могут не подходить для клапанов с постоянно увеличивающимся диаметром. Например, большие 2,15-дюймовые впускные клапаны LS3, используемые в головках с прямоугольными отверстиями, не смогут заменить стандартное отверстие LS1 3,898 дюйма, поэтому небольшое знание совместимости клапанов предотвратит дорогостоящие ошибки.

Наряду с размером клапана существует менее известная характеристика, называемая расстоянием между клапанами. Большинство головок вторичного рынка изготавливаются с заводской ориентацией клапанов в камере. Однако некоторые головки меняют ориентацию, чтобы использовать более крупные клапаны. Вы можете увидеть отсылку к переключению передач 60/40 на некоторых головках Chevy с малым блоком. Это относится к перемещению выпускного клапана к стенке цилиндра с перемещением впускного клапана в том же направлении, чтобы приспособиться к клапанам большего размера и/или предотвратить запирание впускного клапана стенкой цилиндра. Это требует соответствующего перемещения предохранительных клапанов поршневых клапанов, так что это еще одна деталь, которую необходимо тщательно продумать, особенно если эти головки установлены на существующем двигателе.

Размер камеры сгорания является критическим параметром при выборе головки блока цилиндров. Перед выбором размера камеры важно убедиться, что вы знаете, какая степень сжатия вам нужна. Камеры с большими блоками, подобные этой, бывают разных размеров, поэтому лучше всего знать все детали вашей комбинации, чтобы выбрать правильный объем камеры. Большинство алюминиевых головок Dart big-block поставляются с камерами на 121 куб. см, но овальный порт на 275 куб. См предлагает вариант на 110 куб.

Размер камеры сгорания

Размер камеры сгорания также является важной характеристикой, поскольку он является основным фактором, наряду с формой днища поршня, в определении степени сжатия двигателя. Например, алюминиевая головка Dart 215cc предлагается с размерами камеры 64cc и 72cc. Если мы применим оба размера камеры к маленькому блоку объемом 350 куб. см с плоским верхом и клапанами сброса давления 6 куб. См, степень сжатия для головки объемом 64 куб. См будет 10,2: 1, в то время как большая камера объемом 72 куб. См снижает компрессию до 9,4: 1. Это показывает важность соответствия остальных компонентов двигателя выбранным вами головкам.

Что такое поток в порту

Компании, производящие головки цилиндров, также часто указывают номера потока в порту. Машины, называемые расходомерами, обеспечивают измерение CFM (кубических футов в минуту) для заданного напора при различном подъеме клапана. Это число является репрезентативным показателем того, как данный напор будет работать с двигателем, моделируя, сколько воздуха он может пропустить.

Например, 24-градусная головка Iron Eagle с прямоугольным портом и объемом 308 куб. см. с большим блоком может подавать 325 куб. футов в минуту воздуха при подъеме клапана на 0,500 дюйма на стороне впуска. Упрощенный подход к оценке имеет тенденцию оценивать головку блока цилиндров исключительно на основе значений пикового подъема клапана. Однако более опытные производители двигателей также изучат значения расхода в среднем диапазоне между 0,300 и 0,500 дюйма подъема клапана. Для уличных двигателей эти цифры могут быть полезны только по той причине, что клапан дважды попадет в эти точки на кривой подъема, а пик произойдет только один раз. Также важно обращать пристальное внимание на показатели потока выхлопного отверстия.

В сборе или без?

Большинство высокопроизводительных уличных головок продаются в полностью собранном виде, поэтому важно знать, совместима ли головка блока цилиндров с распределительным валом двигателя. Гидравлические роликовые кулачки быстро становятся нормой даже для легких уличных двигателей, поэтому будьте осторожны при выборе головки, оснащенной клапанными пружинами, которые могут работать с более агрессивными характеристиками гидравлических роликов. Кулачки с гидравлическими роликами создают больший подъем клапана, чем кулачки с плоским толкателем, и поэтому требуют более агрессивных пружин клапана. Пружины могут иметь одинарную или двойную конфигурацию и рассчитаны на заданный подъем клапана. Идея состоит в том, чтобы приобрести набор головок, которые более чем способны принять подъем клапана, который вы планируете использовать.

Максимальный подъем клапана

Большинство производителей головок цилиндров указывают максимальный подъем клапанов. Головка Dart LS с квадратным портом 280 куб. см и прямоугольным портом Gen III может принять подъем клапана до 0,650 дюйма при оснащении комплектом двойных клапанных пружин. Обратите внимание, что эта головка обеспечивает потенциал потока до 0,700 дюйма подъема клапана, но пакет пружин ограничивает максимальный подъем на уровне 0,650 дюйма. Ограничения подъема клапана часто связаны с зазором между фиксатором и уплотнением, при этом нижняя часть фиксатора должна оставлять зазор около 0,050 дюйма между нижней частью фиксатора пружины клапана и верхней частью уплотнения направляющей клапана. Другим ограничителем максимального подъема клапана является то, что известно как привязка катушки. Это точка, в которой пружина клапана полностью сжата. Как правило, лучше всего поддерживать зазор 0,050 дюйма до заедания катушки, чтобы избежать повреждения клапанного механизма.

Диаметр пружины клапана

Другой важной характеристикой головки блока цилиндров, которая часто упускается из виду, является диаметр пружины клапана. Поскольку распределительные валы становятся все более агрессивными, это делает пружины клапанов большего диаметра более привлекательными, чем когда-либо. Двигатели, такие как Chevy с большим блоком, имеют много места для пружин большего размера, но другие двигатели, такие как двигатели Chevy с малым блоком, двигатели Ford с малым блоком и LS, требуют больших пружин, но место для этих компонентов несколько меньше. Первоначальный диаметр пружины Chevy с малым блоком использовал довольно консервативный диаметр 1,25 дюйма, но большинство производительных головок теперь предлагают пружины диаметром 1,437 дюйма или даже 1,550 дюйма в качестве опции для агрессивных двигателей с цельнолитыми роликами.

На этом разрезе головки блока цилиндров Chevy показан угол клапана, измеренный от истинной вертикали. Стандартный угол малого блока составляет 23 градуса, но по мере того, как угол приближается к истинной вертикали, поток через порт улучшается. Вот почему в головках оригинального производства LS используется угол клапана 15 градусов.

Длина клапана

Длина клапана — еще один возможный вариант. Как правило, головки с большими портами и большим потенциалом мощности часто включают клапаны, которые на 0,100 дюйма длиннее стандартных. Эти более длинные клапаны используются для размещения более высоких пружин клапана, которые обеспечивают больший подъем, который соответствует способности порта пропускать воздух при все более высоком подъеме клапана. Эти более длинные клапаны также потребуют более длинного толкателя для обеспечения правильной работы клапанного механизма.

Хотя основное внимание уделяется головкам цилиндров со стороны впуска, также важно знать об изменениях со стороны выпускного отверстия головки. Многие головки блока цилиндров вторичного рынка имеют приподнятые выпускные отверстия, где вертикальное положение выпускных отверстий было перемещено вверх для улучшения потока через отверстия, особенно при более высоком подъеме клапанов.

Выбор головки блока цилиндров является одним из самых важных решений, которые вы принимаете, когда речь заходит о создании высокопроизводительного двигателя. Головка блока цилиндров подходящего размера даже для двигателя с умеренными характеристиками может значительно улучшить как мощность, так и управляемость, поэтому убедитесь, что все эти мелкие детали учтены, прежде чем принимать решение. Ваш двигатель будет рад, что вы сделали.

Признаки необходимости замены головки блока цилиндров

Какова функция головки блока цилиндров?

Головка блока цилиндров является важной частью вашего дизельного двигателя. С прокладкой головки блока цилиндров и самим цилиндром создается камера сгорания, которая позволяет процессу сгорания происходить должным образом. Он также пропускает воздух и выпускает воздух. Охлаждающая жидкость и топливо проходят через головку блока цилиндров, что делает ее состояние жизненно важным для общей работы двигателя.

Существует несколько основных симптомов проблем с головкой блока цилиндров: высокий расход масла, низкий расход топлива и перегрев двигателя. Вы можете посмотреть наше видео для получения дополнительной информации.

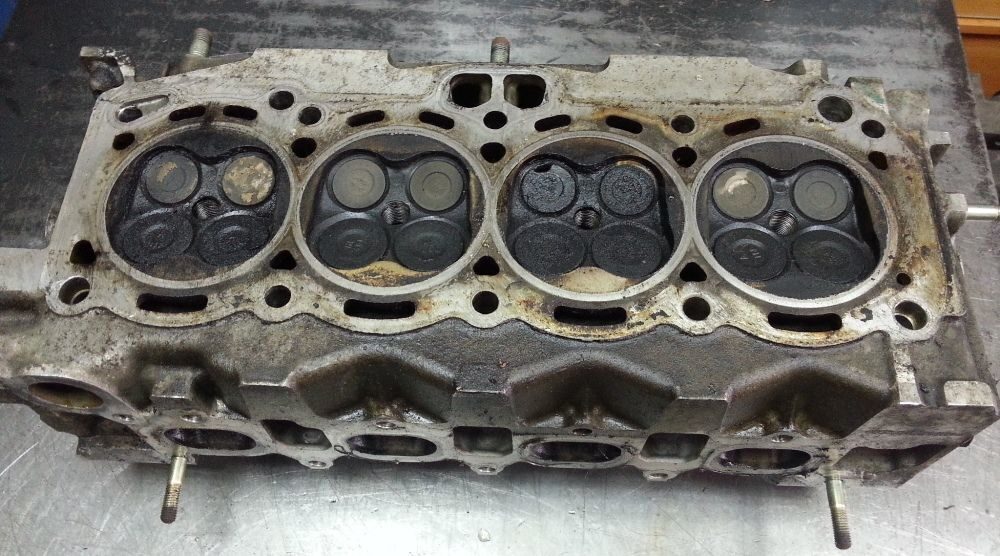

Одной из наиболее распространенных проблем с головкой блока цилиндров являются трещины, вызванные перегревом. Эти трещины часто возникают между клапанами, но не всегда.

Иногда, если у вашего двигателя большой пробег и штоки или направляющие клапанов изношены, масло может начать просачиваться в камеру сгорания. Если ваши клапаны не герметичны должным образом, это повлияет на сгорание, и вы не получите желаемой эффективности вашего двигателя.

Трещины в топливной системе могут привести к попаданию топлива в моторное масло. Это загрязнение может привести к другим серьезным проблемам с двигателем.

Эти проблемы, если их не устранить, могут привести к серьезным проблемам с двигателем и даже к его полному выходу из строя. Часто лучшим решением является замена головки блока цилиндров. У вас есть несколько вариантов замены головки блока цилиндров. Прочтите наш предыдущий блог «Восстановленная головка цилиндра и восстановленная головка цилиндра», чтобы получить дополнительную информацию по этому вопросу.

У вас есть вопросы о головках цилиндров или вы ищете конкретную деталь? Наши сертифицированные технические специалисты ASE помогут вам со всеми вашими техническими вопросами!

Общие признаки неисправности головки блока цилиндров

Перегрев

Растрескивание головки блока цилиндров является довольно распространенной проблемой в дизельных двигателях, которая может привести к другим проблемам. Чрезмерное тепло заставляет головку расширяться и сжиматься, что приводит к растрескиванию. В зависимости от модели головка иногда изготавливается из другого материала, что может усугубить проблему.

Трещина в головке блока цилиндров вашего дизельного двигателя может пройти к каналам охлаждающей жидкости, что позволяет компрессионным газам из цикла сгорания заполнить эти каналы охлаждающей жидкости. Это вытесняет охлаждающую жидкость, что приводит к перегреву головки в определенных местах. Этот перегрев имеет тенденцию раскалывать головку сильнее.

Если вы обнаружите, что головка блока цилиндров вашего дизельного двигателя имеет трещины между клапанами, прочитайте наш блог, чтобы узнать, что вы можете сделать с трещинами.

Плохая экономия топлива

Снижение расхода топлива вашего дизельного двигателя может быть вызвано тем, что клапаны не герметичны и не создают нужное давление в цикле сгорания. В этом случае вы должны залить в двигатель значительно больше топлива, чтобы получить ту же мощность.

Если вы хотите сэкономить деньги на заправке, ознакомьтесь с нашими 5 простыми способами повысить экономию топлива.

Чрезмерный расход масла

Иногда клапаны и направляющие клапанов изнашиваются, уплотнения отрываются или смещаются (стучат или смещаются), позволяя маслу попадать во впускные или выпускные отверстия, что вызывает высокий расход масла.

Прочтите наш блог, чтобы узнать более подробную информацию о чрезмерном расходе масла.

Белый дым

Белый дым также может указывать на проблемы с головкой блока цилиндров. В экстремальных ситуациях из самого дизельного двигателя может идти белый дым, что указывает на то, что охлаждающая жидкость загрязнила ваше масло из-за треснувшей или поврежденной головки. Также это может свидетельствовать о выходе выхлопных газов через головку блока цилиндров, что сигнализирует о необходимости ее замены.

Важно не игнорировать эти предупреждающие знаки. Хотя эти симптомы могут указывать на другие проблемы, а не на головку блока цилиндров, не думайте, что это не ваша головка. Обязательно оцените здоровье своей головы, чтобы попытаться предотвратить катастрофический отказ двигателя, который будет стоить вам еще больше времени и денег.

Если у вас есть какие-либо вопросы о головках цилиндров, позвоните одному из наших сертифицированных технических специалистов по телефону 844-304-7688. Вы также можете запросить расценки онлайн, чтобы найти наиболее подходящий вариант для вашего двигателя.
