Как устроен инжектор и принцип его работы

Содержание:

  • Определение понятия
  • История создания
  • Типы форсунок
  • Устройство системы
  • Принципы работы
  • Преимущества и недостатки
  • Заключение

Карбюраторные автомобили давно сменили более мощные инжекторные. Но принцип работы этой системы пока знают не все водители. Устройство инжектора не сложное, достаточно разобраться в его деталях и их функционировании.

Определение понятия

Начинающим водителям сначала нужно разобраться в том, что такое инжектор в автомобиле. И только после этого следует узнать о принципах его работы. Инжектор – это система или отдельная форсунка, установленная на мотор. Он необходим для распределения топлива – впрыскивает его в цилиндры или впускной коллектор. Именно в этом и заключается его отличие от карбюратора.

В зависимости от места установки системы инжекторы делятся на несколько видов. Но любой из них может обеспечить точечную подачу топлива в автомобильный мотор или его положение в камере сгорания, где затем образуется топливно-воздушная смесь.

Не имеет значения, на каком топливе ездит автомобиль. Инжектор справляется как с бензином, так и с дизелем.

История создания

Впервые инжектор был установлен в 1951 году компанией Бош на купе Голиаф 700 Спорт. А через три года Мерседес начали ставить систему на свои машины. Первые опыты использования инжектора оказались успешными.

Но на самом деле такая установка применялась еще раньше – в 30-х годах, но только на боевой авиации. Первые устройства назвать идеальными сложно, так как они мало увеличивали мощность мотора. А об экономии топлива или охране окружающей среды в то время практически не заботились.

В 1940-х об инжекторах из-за небольшого КПД забыли на время, так как появились реактивные двигатели. Не считая усилий компаний Мерседес и Бош, активно использовать систему начали только в 80-х. Тогда производители автомобилей внедряли устройство в свои машины.

В то время уже значительно внимание уделялось снижению количества выбрасываемых в атмосферу газов. Из-за этого требования многие инженеры решили восстановить и модернизировать старые модели форсунок. Они быстро поняли, как работает инжектор, разобрались с его устройством и внедрили его в массовое производство. Результаты не заставили себя долго ждать – большинство современных машин работают именно на такой системе.

Типы форсунок

Существует всего два вида форсунок – электронные и механические. Первый вариант более простой. В механическом инжекторе топливо идет сразу к форсункам, с помощью блока управления оно дозируется и отправляется в камеру сгорания. Именно такой инжектор устанавливают на современных автомобилях. Он дает возможность часто пользоваться машиной.

В механической форсунке нет электронного блока управления. Дозировкой топлива занимаются распределительные клапаны. Они подготавливают очередную порцию в зависимости от уровня открытости системы. Таким было устройство инжектора, произведенного в 30-х годах. Но механические системы встречаются и сегодня – они установлены на старых автомобилях.

Стоит более детально рассмотреть электронные форсунки. Они делятся на подвиды:

 электромагнитные;

 электрогидравлические;

 пьезоэлектрические.

Электромагнитные форсунки используются в бензиновых двигателях. У них простая конструкция, основные детали – электромагнитный клапан с иглой и сопло. Блок управления позволяет контролировать работу инжектора, а также обеспечивает напряжение на обмотке клапана в подходящий момент.

Электрогидравлические форсунки подходят для дизельных двигателей. Это клапаны с камерами управлениями и двумя типами дросселей – впускными и сливными. Устройство инжектора этого вида основано на давлении топлива в каждый момент работы автомобиля. Блок управления у таких форсунок электронный. Он посылает сигналы клапану, тогда инжектор приходит в действие.

Пьезоэлектрическая форсунка подходит только для определенного вида дизельных двигателей – с впрыскивающей системой Common Rail. Но у такого инжектора есть свои преимущества: скорость реакции, которая гарантирует несколько подач топливной жидкости за полный цикл.

Принцип работы пьезоэлектрической форсунки основывается на гидравлике. Поршень толкателя срабатывает благодаря увеличению длины пьезоэлементов, на которые воздействует сигнал блока управления. Дозу топлива определяет длительность этого воздействия и давление жидкости в топливной раме.

Устройство системы

Устройство инжектора простое, хотя работа системы довольно сложная. Основные элементы:

 ЭБУ;

 форсунки;

 регуляторы давления;

 электрический бензонасос.

Электронный блок управления предназначен для контроля работы системы. С его помощью водитель может обеспечить беспрерывное функционирование инжектора. Форсунки – немаловажная деталь системы. Именно форсунки дозируют топливо и передают его в камеру сгорания. Рекомендуется через каждые 30 000 км, проезженных на автомобиле, чистить их от остатков бензина или дизеля. Регуляторы давления стабилизируют работу инжектора. С их помощью топливо выталкивается через форсунки в камеру сгорания.

А электрический бензонасос подает бензин в двигатель. Он служит связующим звеном между мотором и бензобаком, которые расположены в разных концах машины. Для механических инжекторов на старых автомобилях использовались механические бензонасосы. У них меньше КПД и более короткий эксплуатационный срок.

В устройство инжектора также входят датчики. Они показывают температуру нагрева и количество масла, напряжение в двигателе.

В зависимости от типа инжектора меняется и его строение. Электромагнитная форсунка состоит из якоря и сопла, иглы, уплотнения, пружины, обмотки возбуждения и электромагнитного разъема, а также сетчатого фильтра. Эти детали объединены в единую систему под общим корпусом.

Электрогидравлический инжектор не имеет сетчатый фильтр. Но в нем есть другие детали: камера управления, штуцер подвода бензина, сливной дроссель, поршень. Именно они и обеспечивают дозированную подачу топлива в камеру сгорания.

В пьезоэлектрической форсунке есть все эти составляющие, но присутствуют и дополнительные детали. К ним относятся: нагнетательный канал, переключательный клапан. Они и обеспечивают стабильную работу системы.

Независимо от типа инжектора его функционирование не изменяется. Оно основано на одних и тех же принципах действия.

Принципы работы

Основные принципы работы инжектора состоят из нескольких этапов. Они тесно связаны между собой, хотя имеются и промежуточные действия. Всего этапов четыре:

 1. Измерение массы воздуха.

 2. Передача показателей в ЭБУ.

 3. Расчет количества топлива.

 4. Воздействие заряда на форсунки.

Сначала специальный датчик измеряет массу воздуха, который поступает в инжектор. Затем эти показатели система передает в блок управления. Сюда же доходит информация и от других датчиков, которые измеряют температуру, скорость движения коленного вала. После этого система подсчитывает количество топлива, необходимого для работы двигателя. И на последнем этапе инжектор воздействует длительными электрическими зарядами на форсунки, из-за чего они открываются и выливают бензин в коллектор из магистралей.

Самая сложная работа проходит в блоке управления, поэтому его называют мозгом системы. Это мини-компьютер с программой, которая получает данные и моментально их анализирует, быстро реагирует на все изменения в системе.

Для стабильной работы инжектора понадобится еще две детали – кислородный датчик и каталитический нейтрализатор. Первый способен передать ЭБУ информацию о состоянии топлива и уровне токсичности выхлопных газов. А второй используется для уничтожения недогоревших частиц.

Преимущества и недостатки

У каждого устройства есть свои недостатки, не стал исключением и инжектор. Но преимуществ у него все же намного больше. Основные сильные стороны:

 экономия топлива;

 увеличение мощности автомобиля;

 снижение токсичности выхлопов;

 защита машины от угона;

 устранение ручной регулировки топливной подачи.

Карбюраторы не экономили топливо, а расходовали большое количество. Инжектор позволяет сократить расходы, при этом рабочие обороты снижаются, а мощность двигателя увеличивается. Запуск мотора стал более простым – с этой системой он превратился в автоматизированный. Система обеспечивает поддержку оборотов на холостом ходу.

Управление мотором расширилось, хотя исчезла необходимость регулировать впрыски топлива вручную. Снизилась токсичность газов, которые образуются при сгорании бензина и выходят через выхлопную трубу. Работа инжектора больше не зависит от атмосферного давления, поэтому авто можно использовать в горах и других местностях, где воздух разрежен.

Но важно учесть и некоторые недостатки системы:

 требования к качеству топлива;

 особенная диагностика;

 высокое давление внутри инжектора.

Придется использовать только качественное топливо, так как в противном случае форсунки системы будут постоянно забиваться несгоревшими остатками. Диагностику и ремонт смогут провести специалисты в СТО, самостоятельно разобраться в электронном инжекторе сложно.

Система очень чувствительна к перепадам напряжения, она зависит от электропитания. Внутри нее топливо постоянно находится под высоким давлением. Из-за этого во время аварий автомобиль может легко загореться и взорваться. На большинстве современных машин во избежание таких ситуаций устанавливают контроллер.

Заключение

Инжектор нельзя назвать очень простым устройством. Но он позволяет использовать автомобиль на более высокой мощности и при этом меньше загрязнять окружающую среду. А отремонтировать его не проблемно – этим занимаются на каждом СТО. Да и определить неисправность легко: буду происходить сбои при запуске двигателя. Начинающим и опытным водителям следует задуматься о покупке современной машины именно с электронным инжектором.

Выбрать инструктора:

  • Автоинструктор Дмитрий
  • Автоинструктор Яков
  • Автоинструктор Оксана
  • Автоинструктор Екатерина
  • Автоинструктор Светлана
  • Автоинструктор Виктор
  • Автоинструктор Дмитрий
  • Автоинструктор Ася
  • Автоинструктор Юлия
  • Автоинструктор Алексей
Отзывы:

    Все отзывы

    Принцип работы инжектора

    Устройство и принцип работы инжектора

    На сегодняшний день инжекторный двигатель практически полностью заменил устаревшие карбюраторные двигатели. Инжекторный двигатель существенно улучшает эксплуатационные и мощностные показатели автомобиля (динамика разгона, экологические характеристики, расход топлива).

    • Устройство и принцип работы инжектора
    • Виды инжекторных систем
    • Принцип работы инжектора
    • Конструкция и принцип работы инжектора
    • Принцип работы инжектора
    • Принцип работы инжектора на автомобилях
    • Электронный блок управления

    Инжекторные системы подачи топлива имеют перед карбюраторными следующие основные преимущества:

    • Точное дозирование топлива и, следовательно, более экономный его расход;
    • Снижение токсичности выхлопных газов. Достигается за счет оптимальности топливно-воздушной смеси и применения датчиков параметров выхлопных газов;
    • Увеличение мощности двигателя примерно на 7-10% за счет улучшения наполнения цилиндров, оптимальной установки угла опережения зажигания, соответствующего рабочему режиму двигателя;
    • Улучшение динамических свойств автомобиля. Система впрыска незамедлительно реагирует на любые изменения нагрузки, корректируя параметры топливно-воздушной смеси;
    • Легкость пуска независимо от погодных условий.

    Виды инжекторных систем

    Первые инжекторы, которые массово начали использовать на бензиновых моторах все еще были механическими, но у них уже начал появляться некоторые электрические элементы, способствовавшие лучшей работе мотора.

    Современная же инжекторная система включает в себя большое количество электронных элементов, а вся работа системы контролируется контроллером, он же электронный блок управления.

    Всего существует 3 типа инжекторных систем, различающихся по типу подачи топлива:

    1. Центральная;
    2. Распределенная;
    3. Непосредственная.

    Центральная (моновпрыск) инжекторная система

    Центральная инжекторная система сейчас уже является устаревшей. Суть ее в том, что топливо впрыскивается в одном месте – на входе во впускной коллектор, где оно смешивается с воздухом и распределяется по цилиндрам. В данном случае, ее работа очень схожа с карбюратором, с единственной лишь разницей, что топливо подается под давлением. Это обеспечивает его распыление и более лучшее смешивание с воздухом. Но ряд факторов мог повлиять на равномерную наполняемость цилиндров.

    Центральная система отличалась простотой конструкции и быстрым реагированием на изменение рабочих параметров силовой установки. Но полноценно выполнять свои функции она не могла Из-за разности наполнения цилиндров не удавалось добиться нужного сгорания топлива в цилиндрах.

    Распределенная (мультивпрыск) инжекторная система

    Распределенная система – на данный момент самая оптимальная и используется на множестве автомобилей. У этого инжектора топливо подается отдельно для каждого цилиндра, хоть и впрыскивается оно тоже во впускной коллектор. Чтобы обеспечить раздельную подачу, элементы, которыми подается топливо, установлены рядом с головкой блока, и бензин подается в зону работы клапанов.

    Благодаря такой конструкции, удается добиться соблюдения пропорций топливовоздушной смеси для обеспечения нужного горения. Автомобили с такой системой являются более экономичными, но при этом выход мощности – больше, да и окружающую среду они загрязняют меньше.

    К недостаткам распределенной системы относится более сложная конструкция и чувствительность к качеству топлива.

    Система непосредственного впрыска

    Система непосредственного впрыска – разновидность распределенной и на данный момент самая совершенная.

    Она отличается тем, что топливо впрыскивается непосредственно в цилиндры, где уже и происходит смешивание его с воздухом.

    Эта система по принципу работы очень схожа с дизельной. Она позволяет еще больше снизить потребление бензина и обеспечивает больший выход мощности, но она очень сложная по конструкции и очень требовательна к качеству бензина.

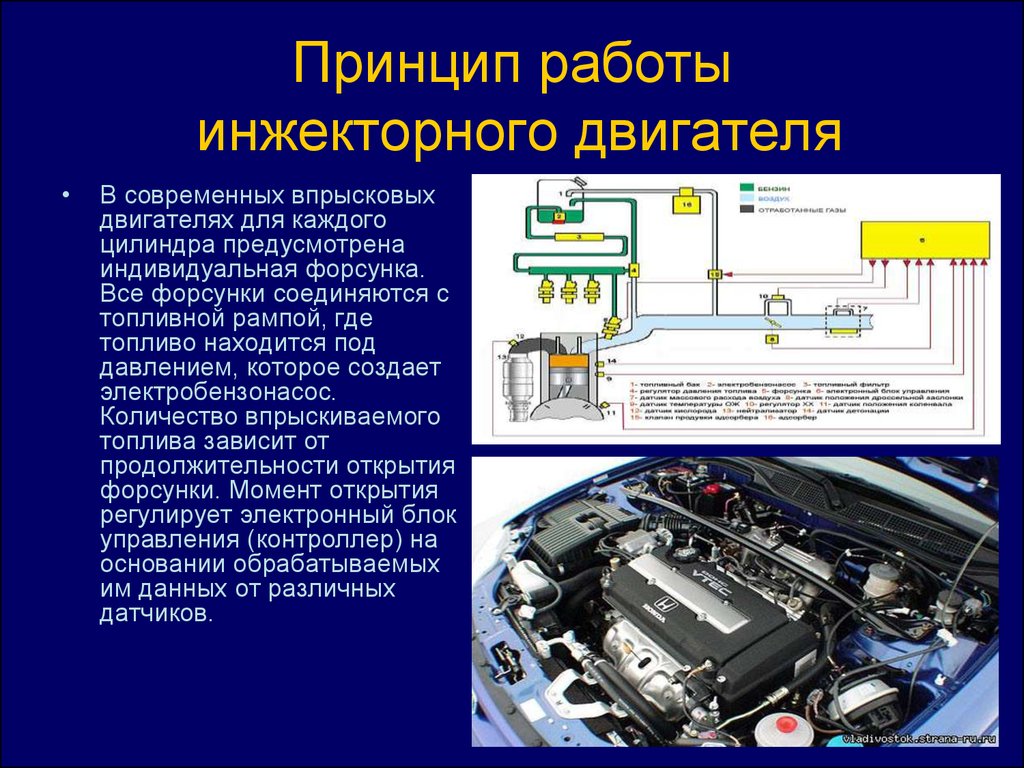

    Принцип работы инжектора

    Принцип работы инжектора на автомобилях можно условно поделить на 2 части — механическую составляющую и электронную.

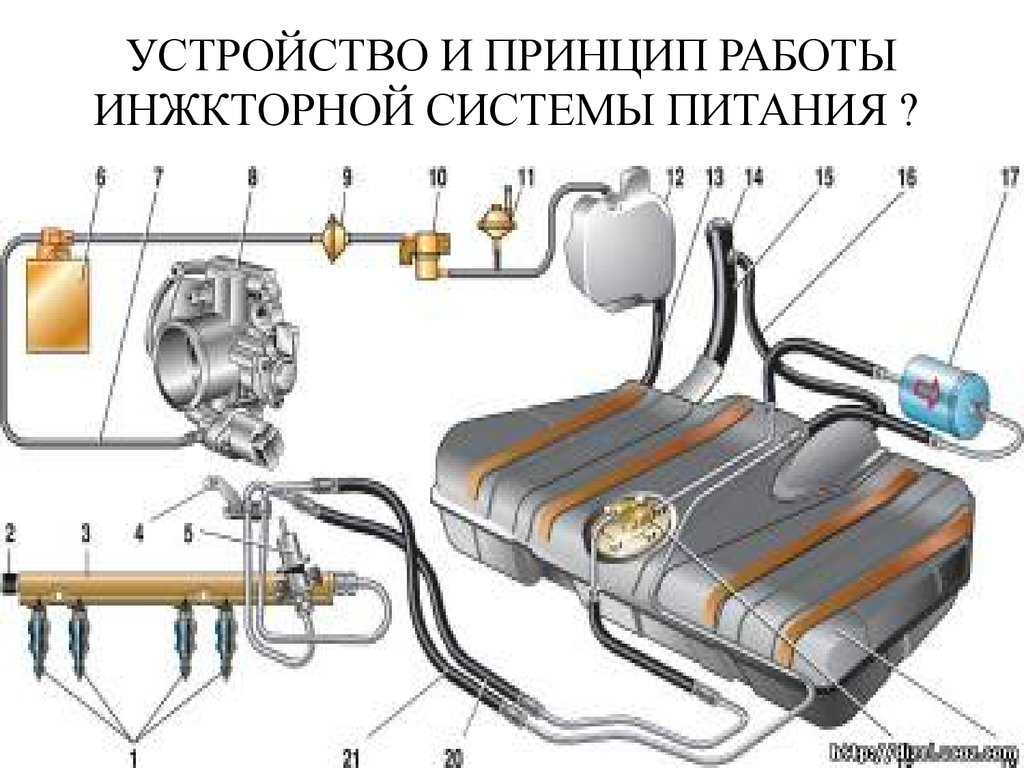

    К механической части инжектора относится:

    • топливный бак;
    • электрический бензонасос;
    • фильтр очистки бензина;
    • топливопроводы высокого давления;
    • топливная рампа;
    • форсунки;
    • дроссельный узел;
    • воздушный фильтр.

    В систему могут быть включены дополнительные элементы, выполняющие те или иные функции, все зависит от конструктивного исполнения силового агрегата и системы питания. Но указанные элементы являются основными для любого двигателя с инжектором распределенного впрыска.

    Бак является емкостью для бензина, где он хранится и подается в систему. Электробензонасос располагается в баке, то есть забор топлива производится непосредственно им, причем этот элемент обеспечивает подачу топлива под давлением.

    Далее в систему установлен топливный фильтр, обеспечивающий очистку бензина от сторонних примесей. Поскольку бензин находится под давлением, то передвигается он по топливопроводу высокого давления.

    Для предотвращения превышения давления, в систему входит регулятор давления. От фильтра, через него по топливопроводам бензин движется в топливную рампу, соединенную со всеми форсунками. Сами же форсунки устанавливаются во впускном коллекторе, недалеко от клапанных узлов цилиндров.

    Современная форсунка – электромагнитная, в ее основе лежит соленоид. При подаче электрического импульса, который поступает от ЭБУ, в обмотке образуется магнитное поле, воздействующее на сердечник, заставляя его переместиться, преодолев усилие пружины, и открыть канал подачи. А поскольку бензин подается в форсунку под давлением, то через открывшийся канал и распылитель бензин поступает в коллектор.

    С другой стороны через воздушный фильтр в систему засасывается воздух. В патрубке, по котором движется воздух, установлен дроссельный узел с заслонкой. Именно на эту заслонку и воздействует водитель, нажимая на педаль акселератора. При этом он просто регулирует количество воздуха, подаваемого в цилиндры, а вот на дозировку топлива водитель вообще никакого воздействия не имеет.

    Основным элементом электронной части является электронный блок, состоящий из контроллера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

    Элекробензонасос заполняет всю систему топливом. Контролер получает показания от всех датчиков, сравнивает их с данными, занесенными в блок памяти. При несовпадении показаний, он корректирует работу системы питания двигателя так, чтобы добиться максимального совпадения получаемых данных с занесенными в блок памяти.

    На основе данных от датчиков, контролером высчитывается время открытия форсунок, чтобы обеспечить оптимальное количество подаваемого бензина для создания топливовоздушной смеси в необходимой пропорции.

    При поломке какого-то из датчиков, контролер переходит в аварийный режим. То есть, он берет усредненное значение показаний неисправного датчика и использует их для работы. При этом возможно изменение функционирование мотора – увеличивается расход, падает мощность, появляются перебои в работы. Но это не касается ДПКВ, при его поломке, двигатель функционировать не может.

    Конструкция и принцип работы инжектора

    Условно эту систему можно разделить на две части – механическую и электронную.

    Первую дополнительно можно назвать исполнительной, поскольку благодаря ей обеспечивается подача компонентов топливовоздушной смеси в цилиндры

    . Электронная же часть обеспечивает контроль и управление системой.

    Механическая составляющая инжектора

    К механической части инжектора относится:

    • топливный бак;
    • электрический бензонасос;
    • фильтр очистки бензина;
    • топливопроводы высокого давления;
    • топливная рампа;
    • форсунки;
    • дроссельный узел;
    • воздушный фильтр.

    Конечно, это не полный список составных частей. В систему могут быть включены дополнительные элементы, выполняющие те или иные функции, все зависит от конструктивного исполнения силового агрегата и системы питания. Но указанные элементы являются основными для любого двигателя с инжектором распределенного впрыска.

    Видео: Инжектор

    Принцип работы инжектора

    Бак является емкостью для бензина, где он хранится и подается в систему. Электробензонасос располагается в баке, то есть забор топлива производится непосредственно им, причем этот элемент обеспечивает подачу топлива под давлением.

    Далее в систему установлен топливный фильтр, обеспечивающий очистку бензина от сторонних примесей.  Поскольку бензин находится под давлением, то передвигается он по топливопроводу высокого давления.

    Для предотвращения превышения давления, в систему входит регулятор давления. От фильтра, через него по топливопроводам бензин движется в топливную рампу, соединенной со всеми форсунками. Сами же форсунки устанавливаются во впускном коллекторе, недалеко от клапанных узлов цилиндров.

    Раньше форсунки были полностью механическими, и срабатывали они от давления топлива. При достижении определенного значения давления топливо, преодолевая усилие пружины форсунки, открывало клапан подачи и впрыскивалось через распылитель.

    Современная форсунка – электромагнитная. В ее основе лежит обычный соленоид, то есть проволочная обмотка и якорь. При подаче электрического импульса, который поступает от ЭБУ, в обмотке образуется магнитное поле, воздействующее на сердечник, заставляя его переместиться, преодолев усилие пружины, и открыть канал подачи. А поскольку бензин подается в форсунку под давлением, то через открывшийся канал и распылитель бензин поступает в коллектор.

    С другой стороны через воздушный фильтр в систему засасывается воздух. В патрубке, по котором движется воздух, установлен дроссельный узел с заслонкой. Именно на эту заслонку и воздействует водитель, нажимая на педаль акселератора. При этом он просто регулирует количество воздуха, подаваемого в цилиндры, а вот на дозировку топлива водитель вообще никакого воздействия не имеет.

    Электронная составляющая

    Основным элементом электронной части инжекторной системы подачи топлива является электронный блок, состоящий из контролера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

    Для своей работы ЭБУ использует показания датчиков:

    1. Лямбда-зонд . Это датчик, который определяет остатки несгоревшего воздуха в выхлопных газах. На основе показаний лямбда-зонда ЭБУ оценивает как соблюдается смесеобразование в необходимых пропорциях. Устанавливается в выпускной системе авто.
    2. Датчик массового расхода воздуха (аббр. ДМРВ). Этим датчиком определяется количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами. Расположен в корпусе воздушного фильтрующего элемента;
    3. Датчик положения дроссельной заслонки (аббр. ДПДЗ). Этот датчик подает сигнал о положении педали акселератора. Установлен в дроссельном узле;
    4. Датчик температуры силовой установки. На основе показаний этого элемента регулируется состав смеси в зависимости от температуры мотора. Располагается возле термостата;
    5. Датчик положения коленчатого вала (аббр. ДПКВ). На основе показаний этого датчика определяется цилиндр, в который необходимо подать порцию топлива, время подачи бензина, и искрообразование.
      Установлен возле шкива коленчатого вала;
    6. Датчик детонации. Необходим для выявления образования детонационного сгорания и принятия мер для его устранения. Расположен на блоке цилиндров;
    7. Датчик скорости. Нужен для создания импульсов, по которым высчитывается скорость движения авто. На основе его показаний делается корректировка топливной смеси. Установлен на коробке передач;
    8. Датчик фаз. Он предназначен для определения углового положения распредвала. На некоторых автомобилях может отсутствовать. При наличии этого датчика в двигателе выполняется фазированный впрыск, то есть, импульс на открытие поступает только для конкретной форсунки. Если этого датчика нет, то форсунки работают в парном режиме, когда сигнал на открытие подается сразу на две форсунки. Установлен в головке блока.

    Принцип работы инжектора на автомобилях

    Принцип работы инжектора заключается в том, чтобы подать своевременно в камеры сгорания топливовоздушную смесь.

    Это необходимо для нормального функционирования двигателя.

    Системой управления корректируется момент подачи напряжения на электроды свечей, чтобы воспламенить эту смесь. Причем эти параметры контролируются системой датчиков, установленных на двигателе.

    Электронный блок управления

    Для работы любого инжекторного мотора необходим блок управления микроконтроллерного типа.

    К нему подключаются:

    1. Исполнительные механизмы при помощи электромагнитных реле.
    2. Датчики через согласующие устройства.

    Питание осуществляется от бортовой сети.

    Электронный блок состоит из:

    1. Постоянной памяти – она необходима для хранения информации, записи алгоритмов работы.
    2. Оперативной памяти – в нее записывается текущая информация, все данные при выключении зажигания стираются из нее.
    3. Микроконтроллера – он позволяет обрабатывать поступающие сигналы и регулировать работу всех исполнительных механизмов.

    В памяти устройства записан алгоритм работы, зависит он от поступающих сигналов с датчиков. Называется этот алгоритм «прошивкой» или «топливной картой».
