Устройство шатуна

Шатун необходим для соединения поршня с коленчатым валом и передачи усилия от поршня к коленчатому валу. Шатун штампуется из стали.

Для повышения прочности шатуна его подвергают дробеструйной обработке.

Устройство шатуна:

1)      верхней головки 1;

2)      стержня 3;

3)      нижней головки 4 (с крышкой 6).

В верхней головке запрессовывается бронзовая втулка 2 . Во втулке и верхней головке шатуна есть специальные отверстия для подвода масла к изнашиваемой поверхности поршневого пальца. А стержень шатуна выполнен в двутавровом сечении.

Нижняя головка шатуна разъемная. Съемная часть нижней головки шатуна называется крышкой шатуна. Крепится крышка к шатуну с помощью двух болтов с лысками (которые служат для того чтобы болты не проворачивались). Под подшипники скользящего типа 5

(вкладыши) в нижней головке шатуна и крышке в сборе выполняется расточка, в связи с этим крышки шатунов являются невзаимозаменяемыми. Для обеспечения правильной комплектации деталей на них выбиты порядковые номера. На теле и крышке шатуна есть специальные пазы в которые входят выступы на вкладышах. Шатунные и коренные  подшипники представляют собой тонкостенные вкладыши с рабочим слоем из свинцовой бронзы. В верхнем вкладыше есть отверстие для подвода масла и специальная канавка по которой масло распределяется. Вкладыши верхних и нижних коренных подшипников не взаимозаменяемы. Для предотвращения смещений и проворачиваний вкладышей, а также осевых смещений выполнены выступы усики. В случае необходимости ремонта блока, коленчатого вала и шатунов создан перечень ремонтных размеров вкладышей.

СОДЕРЖАНИЕ:

1. Запрессовка поршневых пальцев из шатуна

2. Выпрессовка поршневых пальцев из шатуна
3. Ремонт шатуна современного двигателя грузового автомобиля

4. Звуки неисправностей двигателя (стуки двигателя)

5. Признаки и причины неисправностей двигателя автомобиля

6. Как проводится диагностика двигателя автомобиля



Шатун из чего состоит – АвтоТоп

При работе двигателя шатун принимает на себя большую нагрузку т.к. совершает самую тяжёлую работу. Шатун передаёт мощность двигателя на колёса автомобиля, тем самым обеспечивая их необходимым крутящим моментом для движения. Делает он это благодаря возвратно-поступательному движению коленчатого вала и поршня.

Несмотря на то, что на всех двигателях шатуны выполняют одну и ту же работу — устроены они везде по разному. В первую очередь это зависит от типа двигателя: бензиновый или дизельный. Так же немаловажную роль играет компоновка двигателя: V-образная или рядная.

Для улучшения работы и снижения веса конструкторы стараются видоизменять шатуны и делать их более лёгкими, при этом сохраняя или даже увеличивая их заводскую прочность. Однако, проблема заключается в том, что, например, для дизельных двигателей шатуны всегда будут тяжелее, чем для бензиновых.

Это обусловлено принципом работы самого ДВС.

Теперь давайте разберёмся из каких же составляющих состоит шатун двигателя внутреннего сгорания. В нём есть 3 основные детали: верхняя головка, стержень, нижняя головка. Верхняя головка имеет меньший диаметр и соединяется со стержнем поршневым пальцем. Соединение головки большего диаметра (кривошипной) происходит с помощью шейки коленчатого вала. Так у шатуна есть крышка, которая расположена в нижней головке и болты, закрепляющие её.

Подшипники скольжения очень тонкие и через отверстие в коленвале, которые сделаны на шатунных шейках, на них подаётся масло, под давлением создаётся масляная плёнка, в результате чего происходит скольжение между частицами масла.

Следующая важная деталь, о которой следует рассказать — это поршень. Он принимает на себя давление газов и дальше передаёт это усилие через шатун на коленчатый вал. В целом поршень — очень сложная техническая деталь, выполненная из алюминиевого сплава. Поршень должен быть очень прочным и лёгким, при этом при высоких температурах он не должен расширяться.

Диаметр поршня имеет немного меньший диаметр, чем цилиндр. Сделано это для того чтобы между стенками могло проходить масло и при этом не было трения металла об металл.

Поршневые кольца устанавливаются в специальные канавки в поршне и служат для уплотнения поршня с цилиндром. Сами кольца могут быть компрессионными и маслосъёмными. Компрессионных колец обычно два и они не дают газам прорываться, а маслосъёмное кольцо снимает масло со стенок цилиндров. Диаметр колец немного больше диаметра цилиндра, для лучшего уплотнения.

Определение поломки шатуна и пути решения проблемы

Ремонт шатунов двигателя — работа не сложная. Хотя при поломке последствия могут быть очень плачевными, поэтому важно уметь определять поломку этой детали и пути быстрого ремонта.

Первый признак поломки — стук в двигателе. Но многие могут спутать его со звукам распредвала, клапана или других элементов двигателя. Перепутать стук шатунов двигателя с другими звуками очень сложно. Он очень сильно похож на частый и громкий стук молотка.

Для того чтобы проверить в каком цилиндре поломка нужно попробовать снять провода с крышки трамблёра, но делать это нужно последовательно. Сняв один из проводов звук в двигателе уменьшится — это значит, что поломка скрыта именно в этом цилиндре.

На инжекторных двигателях сделать это немного сложнее. На модификации с фишками, нужно снять фишку с катушки зажигания, тем самым отключив нужный цилиндр.

После того как вы определили в каком цилиндре поломка — разберите двигатель и проверьте все шатуны. Если окажется что помимо сломанного шатуна в двигателе есть ещё и гнутые, то проблема может возникнуть в том, что с одной стороны поршень будет испытывать большее трение, а с другой пропускать масло, что впоследствии приведёт к образованию нагара.

Определить гнутый шатун очень просто. Для этого вам понадобится плоская поверхность и наждачная бумага. Натяните бумагу на поверхность и потрите об неё каждый шатун поршневой головкой. Если шатун ровный, то поверхность верхней головки будет равномерно блестящая. Если же шатун кривой, то поверхность будет блестеть не равномерно. В случае если шатун кривой — его так же следует заменить.

Менять шатун нужно в нескольких случаях:

  • Деформирован стержень
  • Появились зазоры в верхней или нижней части головки

Какие же могут быть причины обрыва шатуна в двигателе? Очень просто!

  1. Поддерживайте достаточный уровень масла
  2. Меняйте фильтр, не допускайте его загрязнения
  3. Меняйте масло каждые 7-12 тыс км

Перед началом восстановления шатунов двигателявнимательно осмотрите все шатуны и проверьте какие из них можно отремонтировать, а какие следует заменить.

Чтобы хорошо и правильно отремонтировать шатун, желательно использовать специализированное оборудование, если у вас такого оборудования нет, то лучше доверить дело профессионалам.

Во-первых, для того чтобы привести нижний шатун в идеальное заводское состояние — вам нужно обточить крышку головки. Слой, который вы снимите, должен быть минимальным. После проведения операции установить головку в прежнее положение и затяните болты.

Во-вторых, помните, что нельзя растачивать головку больше установленного диаметра. Для того чтобы не превысить допустимое значение — расточку следует выполнять на специализированном станке.

В-третьих, после расточки шатуна может увеличиться зазор под поршневым пальцем в головке. Для решения этой проблемы нужно заменить бронзовую втулку, после чего она примет требуемый диаметр.

  • Что такое шатун – изучаем вместе
  • 1. Конструкция шатуна.
  • 2. Стержень шатуна.
  • 3. Материалы, из которых изготавливаются шатуны.
  • 4. Установка шатуна.

Шатуном называют составляющий элемент кривошипно-шатунного механизма, который соединяет поршень и коленчатый вал. Зачем же нужен шатун? Он предназначается для передачи крутящего момента к колёсам транспортного средства и преобразования этого крутящего момента во вращательные движения.

Начало истории шатунов относится к третьему столетию нашей эры. Тогда на лесопилках Римской империи были применены подобные механизмы в конструкции привода пил. В двенадцатом столетии нашей эры учёный Аль-Джазари описал машину для подъёма воды, которая включала в себя шатуны и коленчатый вал. Это был такой себе предок современного кривошипно-шатунного механизма. А повсеместное использование кривошипно-шатунных механизмов в разнообразных машинах началось в 16 столетии нашей эры и не закончилось по сей день.

1. Конструкция шатуна.

1. Верхняя головка шатуна (поршневая головка).

2. Нижняя головка шатуна (кривошипная).

3. Силовой стержень, соединяющий головки шатуна.

Верхняя головка шатуна соединяется с поршнем при помощи поршневого пальца (из-за этого её и называют поршневой головкой). Она имеет цельную неразборную конструкцию, которая определяется способом крепления поршневого пальца. Если поршневой палец фиксированный, значит в головке шатуна будет цилиндрическое отверстие, изготовленное с высокой степенью точности для обеспечения необходимого уровня натяга во время соединения с пальцем.

Натяг значит, что диаметр поршневого пальца будет больше, чем диаметр отверстия в шатунной головке. Если поршневой палец плавающий, то в верхнюю головку впрессовываются специальные втулки из бронзы или биметаллические.

Но бывают двигатели с плавающим пальцем, в которых отсутствуют втулки и поршневой палец попросту вращается в отверстии шатунной головки благодаря зазору. В таком случае, обязательно используется смазка, которая подаётся к поршневому пальцу. Так как на верхнюю шатунную головку приходиться очень большая нагрузка, она изготавливается в виде трапеции, дабы увеличить опорную поверхность во время работы поршня.

Нижняя головка шатуна конструктивно соединяется с шатунными шейками коленчатого вала. Эта головка разборная и состоит из верхней части и крышки нижней головки. Верхняя часть – это одно целое с шатуном. Она растачивается на заводе производителя с установленной крышкой, так что каждая крышка может использоваться исключительно со своим подогнанным шатуном. Во время ремонта обязательно стоит это учитывать и никогда не менять крышку.

Крышка соединяется с шатуном при помощи специальных шатунных болтов, которые определяют положение шатунной крышки относительно всего шатуна.

В нижней шатунной головке также имеются вкладыши подшипников скольжения, которые конструктивно напоминают корневые подшипники коленчатого вала. Эти подшипники изготавливают из стальной ленты, внутренняя поверхность которой покрыта антифрикционным сплавом. Этот сплав очень износостойкий, но только при наличии необходимого количества смазочного материала.

2. Стержень шатуна.

У большинства производителей автомобилей, ориентированных на массовый рынок, стержень шатуна расширяется к его нижней головке и имеет двутавровую форму. У дизельных двигателей шатуны более массивны и прочны, чем у бензиновых двигателей.

Некоторые двигатели оснащаются шатунами и других форм, к примеру, в спортивных авто, в которых имеются алюминиевые шатуны. Обычно, стержень шатуна имеет внутренний просверленный канал для подачи масла в верхнюю головку. Иногда, этот канал также ведёт и к нижней головке, откуда масло разбрызгивается в полости цилиндра и поршня.

Все шатуны двигателя должны иметь одинаковый вес, чтобы вибрации от двигателя были минимальными. Кроме того, совпадать должен не только вес всего шатуна, но и вес верхних головок и нижних головок. Для достижения одинакового веса используют очень точные весы, а потом подгоняют вес по самому лёгкому шатуну, аккуратно снимая часть металла с бобышек (металлические наплывы на поверхности шатунов) на головках и на стержне шатуна.

3. Материалы, из которых изготавливаются шатуны.

В целях уменьшения вибраций и повышения мощности двигателя инженеры пытаются сделать шатуны и все остальные детали кривошипно-шатунного механизма максимально лёгкими. Но облегчение конструкции провоцирует снижение прочности детали. А ведь шатун работает под высокой нагрузкой и требует соответствующего заряда прочности. Помимо этого, в массовом производстве немалое значение имеет и себестоимость материалов для изготовления шатунов. Так что при подборе материалов для шатунов производители идут на компромисс между этими двумя аспектами.

Из чего делают шатун?

В целях экономии ресурсов и снижения себестоимости готовой продукции, двигательные шатуны в массовом производстве изготавливаются из специального чугуна методом литья. Такой подход вполне приемлем для бензиновых двигателей серийного выпуска, так как обеспечивает почти идеальный компромисс между стоимостью и прочностью.

Что касается дизельных двигателей, то их детали, в том числе и шатуны, находятся под значительно большей нагрузкой, нежели детали бензиновых двигателей. Поэтому аналогичный подход здесь неуместен. Шатуны для таких двигателей производят методом горячей ковки или горячей штамповки. А в качестве материала используют специальную легированную сталь. Кованный шатун намного прочнее литого шатуна, но и более дорогой в производстве.

Как отличить литой шатун от кованного? Это делается по боковому шву. У кованного шатуна этот шов широкий, а у литого – очень узкий. Одним из современных способов изготовления шатунов является использование порошковых материалов, из которых методом спекания производят шатуны. Подобный способ производства обеспечивает намного более высокую прочность.

Если рассматривать элитные и спортивные автомобили, в производстве которых стоимость материалов уходит на второй план, то в них часто используют титановые и алюминиевые сплавы. Это помогает заметно снизить вес всей конструкции, и повысить обороты двигателя. Шатуны из титана и алюминия весят на 50% меньше, чем шатуны из стали и чугуна.

Большое значение имеет то, какой материал используется для производства болтов крепления крышки от шатунной головки. Для этого используют высоколегированную сталь с высоким пределом текучести (в 2-3 раза больше, чем в углеродистой стали).

4. Установка шатуна.

Во время работы шатуны часто деформируются, так как испытывают очень высокие нагрузки. Но вот при ремонте двигателя на них мало обращают внимания. И зря. Ведь деформированный шатун значительно ухудшает работу всего двигателя. Поэтому во время ремонта обязательно рекомендуем тщательно проверять и этот компонент тоже. Для диагностики шатуна его необходимо сначала снять, а потом придётся смонтировать обратно.

Как снять шатун?

Из автомобиля невозможно отдельно снять шатун. Это выполнимо только вместе со снятием поршня, шатунного пальца и поршневого кольца, то есть всей шатунно-поршневой группы механизмов. Шатунно-поршневую группу можно снять и без снятия всего двигателя. Это крайне выгодно, если нужно сэкономить время. Но всё-таки для большей надёжности лучше проводить подобный ремонт со снятием всего двигателя. Так вы проверите абсолютно все механизмы и, возможно, предупредите усугубление сложившейся ситуации, которая пока что незаметна.

Этапы снятия шатунно-поршневой группы:

1. Демонтировать масляный поддон двигателя и головку от блока цилиндров.

2. Найти метки, которые указывают цилиндр, где располагается тот или иной шатун и направление, в котором нужно устанавливать крышку шатуна. Если вы не нашли метки, то сделайте их самостоятельно (в большинстве случаев они есть, так что будьте бдительны).

3. Постепенно открутить гайки или болты, которыми крепиться крышка от шатуна. Поворачивать нужно постепенно по четверти оборота каждый раз. Во время выкручивания болтов, на них стоит одеть защитные приспособления (подойдут и куски мягкого шланга с подходящим диаметром). Эти защитные приспособления уменьшат вероятность повреждения полированной поверхности всех деталей.

4. Демонтировать крышку шатуна и при этом не допустить выпадения из неё вкладыша.

5. Поставить коленвал таким образом, чтобы продольная ось цилиндра совпала с осью шатунной шейки

6. Аккуратно извлечь сам поршень, придерживая его снизу и ударяя легонько деревянным молотком по болтам или по шатуну.

7. Все детали укладывать поочерёдно в последовательности их снятия на чистую поверхность. Чтобы не забыть, можно даже записать или подписать детали.

Установка шатуна вместе с установкой всей шатунно-поршневой группы производиться следующим образом:

1. Перед установкой обязательно проверить все составляющий на предмет дефектов и, при необходимости, устранить эти дефекты.

2. С помощью поршневого пальца соединить поршень с шатуном.

3. Смонтировать поршневые кольца на поршень и проверить установку всех их замков согласно правилам.

4. Стенки цилиндра, поршень и поршневые кольца смазать чистым специальным моторным маслом.

5. Провести сжатие поршневых колец с помощью спецприспособления, которое предварительно следует смазать моторным маслом. Может понадобиться постучать по приспособлению молоточком.

6. Смонтировать шатун в отверстие цилиндра. Делать это можно только в одном направлении с направлением поршня, которое указывается специальной меткой на дне поршня.

7. Шатун выровнять относительно шейки коленвала.

8. Поверхность шатуна, куда устанавливается вкладыш подшипника, тщательно протереть. Потом установить в шатун нужный вкладыш подшипника. Обязательно убедитесь, что устанавливаете именно тот подшипник, который там раньше и стоял. Это важно, так как детали вместе уже притёрлись, и установка не той детали может повлиять на качество работы всего механизма.

9. На болты крепления шатунной крышки одеть защитные приспособления (куски шлангов) и прикрутить эту крышку к шатуну. Сначала закрутить болты руками, а потом – строго следуя руководству по эксплуатации транспортного средства. Для этого используют динамометрический ключ и специальный транспортир.

Подобная процедура установки проводится со всеми имеющимися в двигателе транспортного средства шатунами.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Шатун является важным элементом и звеном между коленчатым валом и поршнем, и именно от него зависит преобразование поступательного движения поршня во вращательное движения вала.

Постоянные нагрузки, начиная от растяжения и заканчивая сжатием, оказывают не самое лучшее воздействие на шатун, потому к данному элементу выдвигаются самые жесткие требования. Так, шатун должен быть максимально прочным и в меру жестким, но, в то же время, вполне легким. Чаще всего он изготавливается одним из двух методов – горячей штамповкой или литьем из стали. Шатуны на спортивных моделях авто также нередко выбираются из сплава титана.

В зависимости от компоновочной схемы и типа силовой установки, конструкция шатуна может быть различной. Высота силовой установки определятся длиной шатуна. Сам шатун условно можно подразделить на несколько важных составляющих: кривошипную голову, поршневую головку и стержень.

Стержень обладает двутавровым сечением, но так бывает не всегда. В частности, встречаются шатуны с крестообразным, прямоугольным, Н-образным и круглым сечением. К подшипнику поршневой головки масло подается через канал, расположенный в стержне шатуна.

По своему виду поршневая головка напоминает цельную проушину, в которую с натягом внедрена втулка – подшипник скольжения, который обеспечивает скольжение поршневому пальцу. Втулка бывает различных видов, но чаще всего встречаются два вида – бронзовые втулки и биметаллические, в которых комбинируется несколько сплавов (к примеру, сталь и олово, или сталь и свинец). Устройство головки поршня напрямую зависит от того, каков он по своим размерам и какой способ крепления использован. В некоторых силовых установках применяются специальные шатуны, имеющие трапециевидную форму головки поршня. Это обеспечивает не только уменьшение общей массы шатуна, но и снижение нагрузки на поршневой палец.

Соединение коленчатого вала и шатуна обеспечивается кривошипной головкой. Она чаще всего создается разъемной на большей части двигателей, и это напрямую обусловлено особенностями технологии сборки ДВС. Крышка (низ головки) посредством болтов соединяется с шатуном. Бандажное и штифтовое соединение частей головки также встречается, но значительно реже. Разъем бывает двух видов – косой и прямой. Первый исполнен под углом оси стержня, а второй ей перпендикулярен. В V-образных моторах преимущественно используется косой разъем, а блок силовой установки становится за счет этого значительно компактнее.

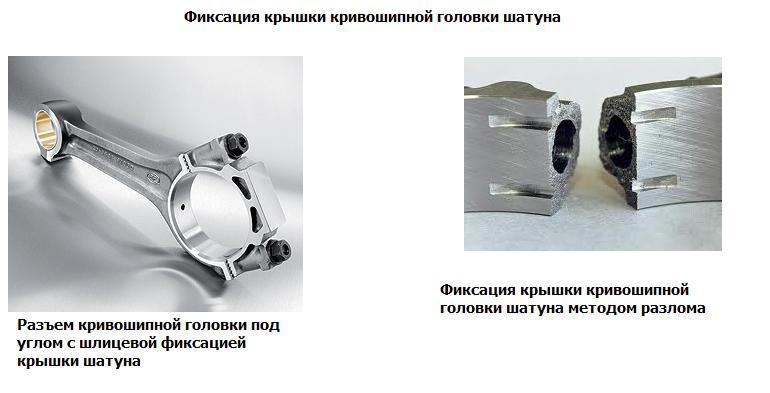

Стыковые поверхности кривошипной головки создаются профилированными, что позволяет эффективно препятствовать воздействию поперечных сил. Выделяют несколько типов соединений, среди которых самыми популярными являются замковое и зубчатое. Но наибольшее распространение получило соединение частей способом сплит-разъема (так называют метод контролируемого раскалывания). Благодаря разлому становится возможным высочайшая степень точности стыковки различных частей.

Длина блока цилиндров определяется толщиной кривошипной головки. В особенности данное утверждение справедливо по отношению к W- и V-образным силовым установкам . Чтобы лучше понять это, достаточно отметить, что нижняя головка шатуна мотора W12, которым оснащаются популярные модели Audi, по своей толщине равна 13 мм..

Размещенный в кривошипной головке шатунный подшипник состоит из 2-х вкладышей. Данные вкладыши могут состоять из различного количества слоев, начиная от двух, и заканчивая пятью. Наиболее популярными принято считать двух и трехслойные вкладыши. Состоящий из двух слоев вкладыш в своей основе имеет прочную сталь, а на эту сталь нанесено антифрикционное специальное покрытие. Те же самые компоненты составляют и трехслойный вкладыш, но, помимо них, в него еще включается изоляционная прокладка.

Как отбалансировать шатун своими руками (видео):

Как определить менять шатун или нет (видео):

Шатун и его назначение в двигателе

Шатун является важным элементом и звеном между коленчатым валом и поршнем, и именно от него зависит преобразование поступательного движения поршня во вращательное движения вала.

Постоянные нагрузки, начиная от растяжения и заканчивая сжатием, оказывают не самое лучшее воздействие на шатун, потому к данному элементу выдвигаются самые жесткие требования. Так, шатун должен быть максимально прочным и в меру жестким, но, в то же время, вполне легким. Чаще всего он изготавливается одним из двух методов – горячей штамповкой или литьем из стали. Шатуны на спортивных моделях авто также нередко выбираются из сплава титана.

В зависимости от компоновочной схемы и типа силовой установки, конструкция шатуна может быть различной. Высота силовой установки определятся длиной шатуна. Сам шатун условно можно подразделить на несколько важных составляющих: кривошипную голову, поршневую головку и стержень.

Стержень обладает двутавровым сечением, но так бывает не всегда. В частности, встречаются шатуны с крестообразным, прямоугольным, Н-образным и круглым сечением. К подшипнику поршневой головки масло подается через канал, расположенный в стержне шатуна.

По своему виду поршневая головка напоминает цельную проушину, в которую с натягом внедрена втулка – подшипник скольжения, который обеспечивает скольжение поршневому пальцу. Втулка бывает различных видов, но чаще всего встречаются два вида – бронзовые втулки и биметаллические, в которых комбинируется несколько сплавов (к примеру, сталь и олово, или сталь и свинец). Устройство головки поршня напрямую зависит от того, каков он по своим размерам и какой способ крепления использован. В некоторых силовых установках применяются специальные шатуны, имеющие трапециевидную форму головки поршня. Это обеспечивает не только уменьшение общей массы шатуна, но и снижение нагрузки на поршневой палец.

Соединение коленчатого вала и шатуна обеспечивается кривошипной головкой. Она чаще всего создается разъемной на большей части двигателей, и это напрямую обусловлено особенностями технологии сборки ДВС. Крышка (низ головки) посредством болтов соединяется с шатуном. Бандажное и штифтовое соединение частей головки также встречается, но значительно реже. Разъем бывает двух видов – косой и прямой. Первый исполнен под углом оси стержня, а второй ей перпендикулярен. В V-образных моторах преимущественно используется косой разъем, а блок силовой установки становится за счет этого значительно компактнее.

Стыковые поверхности кривошипной головки создаются профилированными, что позволяет эффективно препятствовать воздействию поперечных сил. Выделяют несколько типов соединений, среди которых самыми популярными являются замковое и зубчатое. Но наибольшее распространение получило соединение частей способом сплит-разъема (так называют метод контролируемого раскалывания). Благодаря разлому становится возможным высочайшая степень точности стыковки различных частей.

Длина блока цилиндров определяется толщиной кривошипной головки. В особенности данное утверждение справедливо по отношению к W- и V-образным силовым установкам. Чтобы лучше понять это, достаточно отметить, что нижняя головка шатуна мотора W12, которым оснащаются популярные модели Audi, по своей толщине равна 13 мм..

Размещенный в кривошипной головке шатунный подшипник состоит из 2-х вкладышей. Данные вкладыши могут состоять из различного количества слоев, начиная от двух, и заканчивая пятью. Наиболее популярными принято считать двух и трехслойные вкладыши. Состоящий из двух слоев вкладыш в своей основе имеет прочную сталь, а на эту сталь нанесено антифрикционное специальное покрытие. Те же самые компоненты составляют и трехслойный вкладыш, но, помимо них, в него еще включается изоляционная прокладка.

Как отбалансировать шатун своими руками (видео):

Доработка шатунов двигателя ВАЗ (видео):

Как определить менять шатун или нет (видео):

Часть 1 — Кривошипо-шатунный механизм

Итак, наша первая задача это понять, что же такое двигатель (Engine). Результатом работы двигателя является наличие крутящего момента на его коленчатом валу.

Двигатель состоит из двух механизмов:

1- Кривошипно-шатунный механизм (КШМ, Crank mechanism) предназначен для преобразования возвратно-поступательного движения поршня в цилиндре во вращательное движение коленчатого вала двигателя.

2 — Газораспределительный механизм (ГРМ, gas distribution mechanism) предназначен для своевременного снабжения двигателя горючей смесью, а так же для выпуска выхлопных газов.

В данной части разберём те детали двигателя, которые относятся к КШМ. Забегая вперёд, оглашу весь список тех деталей, из которых состоит КШМ.

Итак, Кривошипно-шатунный механизм состоит из:

  • Коленчатый вал
  • Маховик
  • Шатуны
  • Поршни с кольцами и пальцами
  • Блок цилиндров с картером
  • Головки блока цилиндров,
  • поддона картера двигателя

Если результатом работы является наличие крутящего момента на коленчатом валу, следовательно одна из деталей двигателей это Коленчатый Вал.

1. Коленчатый Вал(crankshaft)

Коленчатый вал представлен на рисунке снизу:

Коленчатый вал двигателя с маховиком состоит из:
1 — коленчатый вал двигателя; 2 — маховик с зубчатым венцом;
3 — шатунная шейка; 4 — коренная (опорная) шейка; 5 — противовес

Маховик (flywheel) — это массивный металлический диск, который крепится на коленчатом валу двигателя. маховик всегда пытается сохранить то состояние, из которого его выводят. Он долго набирает обороты, сглаживая тем самым скачки. Так же долго сбрасывает обороты. Короче говоря, благодаря своей инертности, создает плавность в переходах с одной частоты вращения на другую. Кроме того, его инертность играет роль аккумулятора энергии. Уж если вы раскрутили маховик, затратив при этом работу, он в состоянии такую же работу выполнить, пока не остановится. Грубо говоря, это некий стабилизатор, который предохраняет работу двигателя от скачков и ударов.

Теперь, давайте уделим внимание шатунной шейке. Такое название она имеет потому, что на ней крепится шатун.

2. Шатун(connecting rod)

Шатун (connecting rod) — подвижная деталь кривошипно-шатунного механизма двигателя, соединяющая поршень и коленвал и передающая усилие от поршня к коленчатому валу Двигателя Внутреннего Сгорания(ДВС), преобразуя поступательное движение поршня во вращательное движение коленчатого вала.

Коленчатый вал и детали шатунно-поршневой группы представлены на рисунке снизу:


1 – коленчатый вал; 2 – вкладыш шатунного подшипника; 3 – болт крепления крышки шатуна; 4 – поршневой палец; 5 – стопорное кольцо; 6 – втулка головки шатуна; 7 – шатун; 8 – крышка шатуна; 9 – гайка крепления крышки шатуна

Итак, значит на коленчатом валу крепится шатун. А шатун, в свою очередь соединён с поршнем.

3. Поршень(piston)

Поршень — деталь кривошипно-шатунного механизма двигателя, непосредственно воспринимающая давление от сгорающей в цилиндре рабочей смеси

Поршень представлен на рисунке снизу:


Поршень состоит из:
1 — головка поршня; 2 — Юбка поршня; 3 — Первое компрессионное кольцо; 4 — второе компрессионное кольцо; 5 — маслосъёмное кольцо; 6 — поршневой палец; 7 — стопорное кольцо.

Поршневые кольца по назначению разделяют на компрессионные кольца и маслосъемные кольца. Компрессионные кольца предотвращают порыв газов изкамеры сгорания в картер. Наружный диаметр кольца в свободном состоянии больше внутреннегодиаметра цилиндра, поэтому часть кольца вырезана. Вырез в поршневом кольценазывают замком.
Маслосъемные кольца препятствуют проникновению масла из картера в камерусгорания, снимая излишки масла со стенки цилиндра. Их устанавливают ниже уровнякомпрессионных. Они в отличии от компрессионных колец имеют сквозные прорези.
Основная задача второго компрессионного кольца — обеспечение дополнительного уплотнения после верхнего кольца.

Итак, что мы имеем? Мы имеем коленчатый вал, на котором крепятся шатуны, соединённые с поршнями. Выглядит всё это примерно вот так:



И что дальше? А дальше мы видим нечто синее. Что это? Это гильзы цилиндров.

4. Гильзы цилиндров(sleeves of cylinders)

Внутренние стенки цилиндра образуют гильзу цилиндра, а внешние, более тонкие, стенки – его рубашку(Рубашка охлаждения — cooling jacket). Так что можно сказать, что гильза цилиндра — составная часть цилиндра. Стенки рубашки охватывают гильзовую часть цилиндра так, что между ними образуется полость для циркуляции охлаждающей жидкости.

Существует два вида гильз:

1 — Вставки, запрессовываемые на всю длину цилиндране соприкасаются с охлаждающей жидкостью, вследствие чего их называют сухими гильзами

2 — Легкосъемные гильзы устанавливают в цилиндры свободно с гарантированным зазором (≈ 0,08 мм). Это большое их достоинство. В случае износа их легко заменяют новыми или другими, заранее отремонтированными. Легкосъемные гильзы непосредственно омываются охлаждающей жидкостью, циркулирующей в рубашке охлаждения, в связи с чем их называют мокрыми гильзами

Итак, теперь мы имеем коленчатый вал, на котором крепятся шатуны, на которых крепятся поршни. Поршни, в свою очередь, ходят внутри цилиндров, а точнее внутри гильз цилиндров. Отлично, но маленькое но. Как же всё это держится и в чём? А всё это устанавливается в блок-картер.

5. Блок картер(cylinder block/engine block/crankcase)

Картер является главным из элементов остова (корпуса) двигателя. С внешней стороны к нему крепят цилиндры, а внутреннюю его полость занимает коленчатый вал с его опорами. В картере размещают также основные устройства механизма газораспределения, различные узлы системы смазки с ее сложной сетью каналов и чаще всего с емкостью для смазочного масла и другое вспомогательное оборудование. К одной из торцовых стенок картера в автомобильных двигателях крепят кожух маховика, к боковым – кронштейны или лапы для установки двигателя на подмоторную раму.

Для большей жесткости внутри кратера сделаны поперечные перегородки – ребра, в которых выполнены гнезда для опорных подшипников коленчатого и распределительного валов.

В общем случае блок-картер представляет собой сложную пространственную конструкцию коробчатой формы, которая воспринимает все силовые нагрузки, возникающие в процессе осуществления рабочего цикла, действующие на остов двигателя.

Блок-картер показан на рисунке снизу:

Вид блока-картера зависит от двигателя(число цилиндров и их расположение). Сверху приведена картинка живого блока-картера, чтобы было понятно, как оно выглядит )

А вот блок-картер уже другого по виду двигателя:

К обработанным плоскостям блок-картера крепят составные детали остова двигателя (См.рисунок снизу): сверху — головки цилиндров, сзади — картер маховика 13, впереди — картер распределительных шестерен 7, снизу — поддон картера 11.

6. Поддон картера(sump)

Поддон картера защищает кривошипно-шатунный механизм от попадания грязи и одновременно является резервуаром для масла. Поддон крепится к картеру болтами, для уплотнения устанавливается картонная или пробковая прокладка. В нижней части поддона для слива есть отверстие, закрываемое пробкой.

7. Храповик (ratchet)

На самом деле, этот пункт я решил добавить после написания статьи. Мы уже узнали, как выглядит коленчатый вал, не правда ли? Так вот, при дальнейшем чтении других разделов возникнет вопрос (он обязательно возникнет), а как же от коленчатого вала берут привод остальные механизмы? А всё потому, что абсолютное большинство (если не все, за что моя лютая ненависть к ним) «писателей» не удосуживаются это объяснить. Так давайте разберёмся. Итак, взглянем на рисунок:

1 — Коленчатый вал; 2 — Крышка коренного подшипника; 3 — Звездочка коленчатого вала; 4 — Шкиф коленчатого вала; 5 — Шпонка шкива и звездочки коленчатого вала; 6 — Храповик; 7 — Передний сальник коленчатого вала;          8 — Крыщка привода механизма газораспределения; 9 — Шкив генератора; 10 — Звездочка валика                       привода  вспомогательных агрегатов; 11 — Ремень вентилятора,водяного насоса и генератора; 12 — Валик привода вспомогательных агрегатов

Отсюда понятно крепление. Более менее) При показанном исполнении двигателя на коленчатом валу 1 крепится звёздочка коленчатого вала 3, от которой берёт свой привод распределительный вал системы газораспределения(о ней рассказано в следующей статье). Так же установлен сальник 7, который служит для герметизации. На вал устанавливается шкиф 4. Всё это дело крепится при помощи шпонки 5 и храповика 6.

А что такое храповик? Храповик — зубчатый механизм прерывистого движения, предназначенный для преобразования возвратно-вращательного движения в прерывистое вращательное движение в одном направлении. Проще говоря, храповик позволяет оси вращаться в одном направлении и не позволяет вращаться в другом.

Теперь, переместимся выше по блоку картеру.

8. Головка блока цилиндров(Head of cylinder block)

Головка блока цилиндров — общая для всех цилиндров. Головка крепится к блоку-картеру болтами. Между блоком и головкой установлена металлоасбестовая прокладка. Затяжку болтов головки производят на холодном двигателе, так как требуемое уплотнение обеспечивается только за счет некоторого предварительного натяжения, учитывающего разницу коэффициентов линейного расширения болтов и головки блока.

В головке блока цилиндров имеются камеры сгорания, впускные и выпускные каналы, резьбовые отверстия для установки свечей зажигания и протоки для охлаждающей жидкости. Седла и направляющие втулки клапанов, изготовленные из специального жаростойкого чугуна, вставляют в предварительно нагретую головку охлажденными, благодаря чему после уравнивания температуры обеспечивается большое натяжение в соединении.

Вот мы и узнали, что из себя представляет часть сердца автомобиля, называемая кривошипо-шатунным механизмом. Теперь мы знаем, что двигатель состоит из блока-картера, в котором установлен коленчатый вал с маховиком. На коленчатом валу крепятся шатуны, а на шатунах крепятся поршни. Поршни, в свою очередь, ходят в гильзах цилиндров. Всю эту конструкцию накрывает головка блока цилиндров. Последнее же служит началом для рассказа про другую сторону двигателя — газораспределительный механизм. О нём я напишу в следующем сообщении.

Советую видео для закрепления:

P. S. Жду ваших пожеланий, предложений, мнений и замечаний.


Понравилось это:

Нравится Загрузка...

Шатун из чего состоит

При работе двигателя шатун принимает на себя большую нагрузку т.к. совершает самую тяжёлую работу. Шатун передаёт мощность двигателя на колёса автомобиля, тем самым обеспечивая их необходимым крутящим моментом для движения. Делает он это благодаря возвратно-поступательному движению коленчатого вала и поршня.

Несмотря на то, что на всех двигателях шатуны выполняют одну и ту же работу — устроены они везде по разному. В первую очередь это зависит от типа двигателя: бензиновый или дизельный. Так же немаловажную роль играет компоновка двигателя: V-образная или рядная.

Для улучшения работы и снижения веса конструкторы стараются видоизменять шатуны и делать их более лёгкими, при этом сохраняя или даже увеличивая их заводскую прочность. Однако, проблема заключается в том, что, например, для дизельных двигателей шатуны всегда будут тяжелее, чем для бензиновых. Это обусловлено принципом работы самого ДВС.

Теперь давайте разберёмся из каких же составляющих состоит шатун двигателя внутреннего сгорания. В нём есть 3 основные детали: верхняя головка, стержень, нижняя головка. Верхняя головка имеет меньший диаметр и соединяется со стержнем поршневым пальцем. Соединение головки большего диаметра (кривошипной) происходит с помощью шейки коленчатого вала. Так у шатуна есть крышка, которая расположена в нижней головке и болты, закрепляющие её.

Подшипники скольжения очень тонкие и через отверстие в коленвале, которые сделаны на шатунных шейках, на них подаётся масло, под давлением создаётся масляная плёнка, в результате чего происходит скольжение между частицами масла.

Следующая важная деталь, о которой следует рассказать — это поршень. Он принимает на себя давление газов и дальше передаёт это усилие через шатун на коленчатый вал. В целом поршень — очень сложная техническая деталь, выполненная из алюминиевого сплава. Поршень должен быть очень прочным и лёгким, при этом при высоких температурах он не должен расширяться.

Диаметр поршня имеет немного меньший диаметр, чем цилиндр. Сделано это для того чтобы между стенками могло проходить масло и при этом не было трения металла об металл.

Поршневые кольца устанавливаются в специальные канавки в поршне и служат для уплотнения поршня с цилиндром. Сами кольца могут быть компрессионными и маслосъёмными. Компрессионных колец обычно два и они не дают газам прорываться, а маслосъёмное кольцо снимает масло со стенок цилиндров. Диаметр колец немного больше диаметра цилиндра, для лучшего уплотнения.

Определение поломки шатуна и пути решения проблемы

Ремонт шатунов двигателя — работа не сложная. Хотя при поломке последствия могут быть очень плачевными, поэтому важно уметь определять поломку этой детали и пути быстрого ремонта.

Первый признак поломки — стук в двигателе. Но многие могут спутать его со звукам распредвала, клапана или других элементов двигателя. Перепутать стук шатунов двигателя с другими звуками очень сложно. Он очень сильно похож на частый и громкий стук молотка.

Для того чтобы проверить в каком цилиндре поломка нужно попробовать снять провода с крышки трамблёра, но делать это нужно последовательно. Сняв один из проводов звук в двигателе уменьшится — это значит, что поломка скрыта именно в этом цилиндре.

На инжекторных двигателях сделать это немного сложнее. На модификации с фишками, нужно снять фишку с катушки зажигания, тем самым отключив нужный цилиндр.

После того как вы определили в каком цилиндре поломка — разберите двигатель и проверьте все шатуны. Если окажется что помимо сломанного шатуна в двигателе есть ещё и гнутые, то проблема может возникнуть в том, что с одной стороны поршень будет испытывать большее трение, а с другой пропускать масло, что впоследствии приведёт к образованию нагара.

Определить гнутый шатун очень просто. Для этого вам понадобится плоская поверхность и наждачная бумага. Натяните бумагу на поверхность и потрите об неё каждый шатун поршневой головкой. Если шатун ровный, то поверхность верхней головки будет равномерно блестящая. Если же шатун кривой, то поверхность будет блестеть не равномерно. В случае если шатун кривой — его так же следует заменить.

Менять шатун нужно в нескольких случаях:

  • Деформирован стержень
  • Появились зазоры в верхней или нижней части головки

Какие же могут быть причины обрыва шатуна в двигателе? Очень просто!

  1. Поддерживайте достаточный уровень масла
  2. Меняйте фильтр, не допускайте его загрязнения
  3. Меняйте масло каждые 7-12 тыс км

Перед началом восстановления шатунов двигателявнимательно осмотрите все шатуны и проверьте какие из них можно отремонтировать, а какие следует заменить.

Чтобы хорошо и правильно отремонтировать шатун, желательно использовать специализированное оборудование, если у вас такого оборудования нет, то лучше доверить дело профессионалам.

Во-первых, для того чтобы привести нижний шатун в идеальное заводское состояние — вам нужно обточить крышку головки. Слой, который вы снимите, должен быть минимальным. После проведения операции установить головку в прежнее положение и затяните болты.

Во-вторых, помните, что нельзя растачивать головку больше установленного диаметра. Для того чтобы не превысить допустимое значение — расточку следует выполнять на специализированном станке.

В-третьих, после расточки шатуна может увеличиться зазор под поршневым пальцем в головке. Для решения этой проблемы нужно заменить бронзовую втулку, после чего она примет требуемый диаметр.

  • Что такое шатун — изучаем вместе
  • 1. Конструкция шатуна.
  • 2. Стержень шатуна.
  • 3. Материалы, из которых изготавливаются шатуны.
  • 4. Установка шатуна.

Шатуном называют составляющий элемент кривошипно-шатунного механизма, который соединяет поршень и коленчатый вал. Зачем же нужен шатун? Он предназначается для передачи крутящего момента к колёсам транспортного средства и преобразования этого крутящего момента во вращательные движения.

Начало истории шатунов относится к третьему столетию нашей эры. Тогда на лесопилках Римской империи были применены подобные механизмы в конструкции привода пил. В двенадцатом столетии нашей эры учёный Аль-Джазари описал машину для подъёма воды, которая включала в себя шатуны и коленчатый вал. Это был такой себе предок современного кривошипно-шатунного механизма. А повсеместное использование кривошипно-шатунных механизмов в разнообразных машинах началось в 16 столетии нашей эры и не закончилось по сей день.

1. Конструкция шатуна.

1. Верхняя головка шатуна (поршневая головка).

2. Нижняя головка шатуна (кривошипная).

3. Силовой стержень, соединяющий головки шатуна.

Верхняя головка шатуна соединяется с поршнем при помощи поршневого пальца (из-за этого её и называют поршневой головкой). Она имеет цельную неразборную конструкцию, которая определяется способом крепления поршневого пальца. Если поршневой палец фиксированный, значит в головке шатуна будет цилиндрическое отверстие, изготовленное с высокой степенью точности для обеспечения необходимого уровня натяга во время соединения с пальцем. Натяг значит, что диаметр поршневого пальца будет больше, чем диаметр отверстия в шатунной головке. Если поршневой палец плавающий, то в верхнюю головку впрессовываются специальные втулки из бронзы или биметаллические.

Но бывают двигатели с плавающим пальцем, в которых отсутствуют втулки и поршневой палец попросту вращается в отверстии шатунной головки благодаря зазору. В таком случае, обязательно используется смазка, которая подаётся к поршневому пальцу. Так как на верхнюю шатунную головку приходиться очень большая нагрузка, она изготавливается в виде трапеции, дабы увеличить опорную поверхность во время работы поршня.

Нижняя головка шатуна конструктивно соединяется с шатунными шейками коленчатого вала. Эта головка разборная и состоит из верхней части и крышки нижней головки. Верхняя часть – это одно целое с шатуном. Она растачивается на заводе производителя с установленной крышкой, так что каждая крышка может использоваться исключительно со своим подогнанным шатуном. Во время ремонта обязательно стоит это учитывать и никогда не менять крышку. Крышка соединяется с шатуном при помощи специальных шатунных болтов, которые определяют положение шатунной крышки относительно всего шатуна.

В нижней шатунной головке также имеются вкладыши подшипников скольжения, которые конструктивно напоминают корневые подшипники коленчатого вала. Эти подшипники изготавливают из стальной ленты, внутренняя поверхность которой покрыта антифрикционным сплавом. Этот сплав очень износостойкий, но только при наличии необходимого количества смазочного материала.

2. Стержень шатуна.

У большинства производителей автомобилей, ориентированных на массовый рынок, стержень шатуна расширяется к его нижней головке и имеет двутавровую форму. У дизельных двигателей шатуны более массивны и прочны, чем у бензиновых двигателей.

Некоторые двигатели оснащаются шатунами и других форм, к примеру, в спортивных авто, в которых имеются алюминиевые шатуны. Обычно, стержень шатуна имеет внутренний просверленный канал для подачи масла в верхнюю головку. Иногда, этот канал также ведёт и к нижней головке, откуда масло разбрызгивается в полости цилиндра и поршня.

Все шатуны двигателя должны иметь одинаковый вес, чтобы вибрации от двигателя были минимальными. Кроме того, совпадать должен не только вес всего шатуна, но и вес верхних головок и нижних головок. Для достижения одинакового веса используют очень точные весы, а потом подгоняют вес по самому лёгкому шатуну, аккуратно снимая часть металла с бобышек (металлические наплывы на поверхности шатунов) на головках и на стержне шатуна.

3. Материалы, из которых изготавливаются шатуны.

В целях уменьшения вибраций и повышения мощности двигателя инженеры пытаются сделать шатуны и все остальные детали кривошипно-шатунного механизма максимально лёгкими. Но облегчение конструкции провоцирует снижение прочности детали. А ведь шатун работает под высокой нагрузкой и требует соответствующего заряда прочности. Помимо этого, в массовом производстве немалое значение имеет и себестоимость материалов для изготовления шатунов. Так что при подборе материалов для шатунов производители идут на компромисс между этими двумя аспектами.

Из чего делают шатун?

В целях экономии ресурсов и снижения себестоимости готовой продукции, двигательные шатуны в массовом производстве изготавливаются из специального чугуна методом литья. Такой подход вполне приемлем для бензиновых двигателей серийного выпуска, так как обеспечивает почти идеальный компромисс между стоимостью и прочностью.

Что касается дизельных двигателей, то их детали, в том числе и шатуны, находятся под значительно большей нагрузкой, нежели детали бензиновых двигателей. Поэтому аналогичный подход здесь неуместен. Шатуны для таких двигателей производят методом горячей ковки или горячей штамповки. А в качестве материала используют специальную легированную сталь. Кованный шатун намного прочнее литого шатуна, но и более дорогой в производстве.

Как отличить литой шатун от кованного? Это делается по боковому шву. У кованного шатуна этот шов широкий, а у литого – очень узкий. Одним из современных способов изготовления шатунов является использование порошковых материалов, из которых методом спекания производят шатуны. Подобный способ производства обеспечивает намного более высокую прочность.

Если рассматривать элитные и спортивные автомобили, в производстве которых стоимость материалов уходит на второй план, то в них часто используют титановые и алюминиевые сплавы. Это помогает заметно снизить вес всей конструкции, и повысить обороты двигателя. Шатуны из титана и алюминия весят на 50% меньше, чем шатуны из стали и чугуна.

Большое значение имеет то, какой материал используется для производства болтов крепления крышки от шатунной головки. Для этого используют высоколегированную сталь с высоким пределом текучести (в 2-3 раза больше, чем в углеродистой стали).

4. Установка шатуна.

Во время работы шатуны часто деформируются, так как испытывают очень высокие нагрузки. Но вот при ремонте двигателя на них мало обращают внимания. И зря. Ведь деформированный шатун значительно ухудшает работу всего двигателя. Поэтому во время ремонта обязательно рекомендуем тщательно проверять и этот компонент тоже. Для диагностики шатуна его необходимо сначала снять, а потом придётся смонтировать обратно.

Как снять шатун?

Из автомобиля невозможно отдельно снять шатун. Это выполнимо только вместе со снятием поршня, шатунного пальца и поршневого кольца, то есть всей шатунно-поршневой группы механизмов. Шатунно-поршневую группу можно снять и без снятия всего двигателя. Это крайне выгодно, если нужно сэкономить время. Но всё-таки для большей надёжности лучше проводить подобный ремонт со снятием всего двигателя. Так вы проверите абсолютно все механизмы и, возможно, предупредите усугубление сложившейся ситуации, которая пока что незаметна.

Этапы снятия шатунно-поршневой группы:

1. Демонтировать масляный поддон двигателя и головку от блока цилиндров.

2. Найти метки, которые указывают цилиндр, где располагается тот или иной шатун и направление, в котором нужно устанавливать крышку шатуна. Если вы не нашли метки, то сделайте их самостоятельно (в большинстве случаев они есть, так что будьте бдительны).

3. Постепенно открутить гайки или болты, которыми крепиться крышка от шатуна. Поворачивать нужно постепенно по четверти оборота каждый раз. Во время выкручивания болтов, на них стоит одеть защитные приспособления (подойдут и куски мягкого шланга с подходящим диаметром). Эти защитные приспособления уменьшат вероятность повреждения полированной поверхности всех деталей.

4. Демонтировать крышку шатуна и при этом не допустить выпадения из неё вкладыша.

5. Поставить коленвал таким образом, чтобы продольная ось цилиндра совпала с осью шатунной шейки

6. Аккуратно извлечь сам поршень, придерживая его снизу и ударяя легонько деревянным молотком по болтам или по шатуну.

7. Все детали укладывать поочерёдно в последовательности их снятия на чистую поверхность. Чтобы не забыть, можно даже записать или подписать детали.

Установка шатуна вместе с установкой всей шатунно-поршневой группы производиться следующим образом:

1. Перед установкой обязательно проверить все составляющий на предмет дефектов и, при необходимости, устранить эти дефекты.

2. С помощью поршневого пальца соединить поршень с шатуном.

3. Смонтировать поршневые кольца на поршень и проверить установку всех их замков согласно правилам.

4. Стенки цилиндра, поршень и поршневые кольца смазать чистым специальным моторным маслом.

5. Провести сжатие поршневых колец с помощью спецприспособления, которое предварительно следует смазать моторным маслом. Может понадобиться постучать по приспособлению молоточком.

6. Смонтировать шатун в отверстие цилиндра. Делать это можно только в одном направлении с направлением поршня, которое указывается специальной меткой на дне поршня.

7. Шатун выровнять относительно шейки коленвала.

8. Поверхность шатуна, куда устанавливается вкладыш подшипника, тщательно протереть. Потом установить в шатун нужный вкладыш подшипника. Обязательно убедитесь, что устанавливаете именно тот подшипник, который там раньше и стоял. Это важно, так как детали вместе уже притёрлись, и установка не той детали может повлиять на качество работы всего механизма.

9. На болты крепления шатунной крышки одеть защитные приспособления (куски шлангов) и прикрутить эту крышку к шатуну. Сначала закрутить болты руками, а потом – строго следуя руководству по эксплуатации транспортного средства. Для этого используют динамометрический ключ и специальный транспортир.

Подобная процедура установки проводится со всеми имеющимися в двигателе транспортного средства шатунами.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Шатун является важным элементом и звеном между коленчатым валом и поршнем, и именно от него зависит преобразование поступательного движения поршня во вращательное движения вала.

Постоянные нагрузки, начиная от растяжения и заканчивая сжатием, оказывают не самое лучшее воздействие на шатун, потому к данному элементу выдвигаются самые жесткие требования. Так, шатун должен быть максимально прочным и в меру жестким, но, в то же время, вполне легким. Чаще всего он изготавливается одним из двух методов – горячей штамповкой или литьем из стали. Шатуны на спортивных моделях авто также нередко выбираются из сплава титана.

В зависимости от компоновочной схемы и типа силовой установки, конструкция шатуна может быть различной. Высота силовой установки определятся длиной шатуна. Сам шатун условно можно подразделить на несколько важных составляющих: кривошипную голову, поршневую головку и стержень.

Стержень обладает двутавровым сечением, но так бывает не всегда. В частности, встречаются шатуны с крестообразным, прямоугольным, Н-образным и круглым сечением. К подшипнику поршневой головки масло подается через канал, расположенный в стержне шатуна.

По своему виду поршневая головка напоминает цельную проушину, в которую с натягом внедрена втулка – подшипник скольжения, который обеспечивает скольжение поршневому пальцу. Втулка бывает различных видов, но чаще всего встречаются два вида – бронзовые втулки и биметаллические, в которых комбинируется несколько сплавов (к примеру, сталь и олово, или сталь и свинец). Устройство головки поршня напрямую зависит от того, каков он по своим размерам и какой способ крепления использован. В некоторых силовых установках применяются специальные шатуны, имеющие трапециевидную форму головки поршня. Это обеспечивает не только уменьшение общей массы шатуна, но и снижение нагрузки на поршневой палец.

Соединение коленчатого вала и шатуна обеспечивается кривошипной головкой. Она чаще всего создается разъемной на большей части двигателей, и это напрямую обусловлено особенностями технологии сборки ДВС. Крышка (низ головки) посредством болтов соединяется с шатуном. Бандажное и штифтовое соединение частей головки также встречается, но значительно реже. Разъем бывает двух видов – косой и прямой. Первый исполнен под углом оси стержня, а второй ей перпендикулярен. В V-образных моторах преимущественно используется косой разъем, а блок силовой установки становится за счет этого значительно компактнее.

Стыковые поверхности кривошипной головки создаются профилированными, что позволяет эффективно препятствовать воздействию поперечных сил. Выделяют несколько типов соединений, среди которых самыми популярными являются замковое и зубчатое. Но наибольшее распространение получило соединение частей способом сплит-разъема (так называют метод контролируемого раскалывания). Благодаря разлому становится возможным высочайшая степень точности стыковки различных частей.

Длина блока цилиндров определяется толщиной кривошипной головки. В особенности данное утверждение справедливо по отношению к W- и V-образным силовым установкам . Чтобы лучше понять это, достаточно отметить, что нижняя головка шатуна мотора W12, которым оснащаются популярные модели Audi, по своей толщине равна 13 мм..

Размещенный в кривошипной головке шатунный подшипник состоит из 2-х вкладышей. Данные вкладыши могут состоять из различного количества слоев, начиная от двух, и заканчивая пятью. Наиболее популярными принято считать двух и трехслойные вкладыши. Состоящий из двух слоев вкладыш в своей основе имеет прочную сталь, а на эту сталь нанесено антифрикционное специальное покрытие. Те же самые компоненты составляют и трехслойный вкладыш, но, помимо них, в него еще включается изоляционная прокладка.

Как отбалансировать шатун своими руками (видео):

Как определить менять шатун или нет (видео):

Что такое шатун и как он работает?

Шатуном называют составляющий элемент кривошипно-шатунного механизма, который соединяет поршень и коленчатый вал. Зачем же нужен шатун? Он предназначается для передачи крутящего момента к колёсам транспортного средства и преобразования этого крутящего момента во вращательные движения.

Начало истории шатунов относится к третьему столетию нашей эры. Тогда на лесопилках Римской империи были применены подобные механизмы в конструкции привода пил. В двенадцатом столетии нашей эры учёный Аль-Джазари описал машину для подъёма воды, которая включала в себя шатуны и коленчатый вал. Это был такой себе предок современного кривошипно-шатунного механизма. А повсеместное использование кривошипно-шатунных механизмов в разнообразных машинах началось в 16 столетии нашей эры и не закончилось по сей день.

1. Конструкция шатуна.

Шатун автомобильного двигателя соединяет поршень двигателя и коленчатый вал. Его предназначение состоит в том, чтобы передавать во время работы усилие от вала на поршень и в обратном направлении. Во время рабочего процесса шатун совершает очень сложные движения. Верхняя головка вместе с поршнем делает возвратно-поступательные движения, а нижняя головка – круговые. При этих движениях на шатун действуют высокие нагрузки, так что его конструкция должна выдерживать высокие нагрузки. Конструкция шатуна предусматривает такие составляющие:

1. Верхняя головка шатуна (поршневая головка).

2. Нижняя головка шатуна (кривошипная).

3. Силовой стержень, соединяющий головки шатуна.

Верхняя головка шатуна соединяется с поршнем при помощи поршневого пальца (из-за этого её и называют поршневой головкой). Она имеет цельную неразборную конструкцию, которая определяется способом крепления поршневого пальца. Если поршневой палец фиксированный, значит в головке шатуна будет цилиндрическое отверстие, изготовленное с высокой степенью точности для обеспечения необходимого уровня натяга во время соединения с пальцем. Натяг значит, что диаметр поршневого пальца будет больше, чем диаметр отверстия в шатунной головке. Если поршневой палец плавающий, то в верхнюю головку впрессовываются специальные втулки из бронзы или биметаллические.

Но бывают двигатели с плавающим пальцем, в которых отсутствуют втулки и поршневой палец попросту вращается в отверстии шатунной головки благодаря зазору. В таком случае, обязательно используется смазка, которая подаётся к поршневому пальцу. Так как на верхнюю шатунную головку приходиться очень большая нагрузка, она изготавливается в виде трапеции, дабы увеличить опорную поверхность во время работы поршня.

Нижняя головка шатуна конструктивно соединяется с шатунными шейками коленчатого вала. Эта головка разборная и состоит из верхней части и крышки нижней головки. Верхняя часть – это одно целое с шатуном. Она растачивается на заводе производителя с установленной крышкой, так что каждая крышка может использоваться исключительно со своим подогнанным шатуном. Во время ремонта обязательно стоит это учитывать и никогда не менять крышку. Крышка соединяется с шатуном при помощи специальных шатунных болтов, которые определяют положение шатунной крышки относительно всего шатуна.

В нижней шатунной головке также имеются вкладыши подшипников скольжения, которые конструктивно напоминают корневые подшипники коленчатого вала. Эти подшипники изготавливают из стальной ленты, внутренняя поверхность которой покрыта антифрикционным сплавом. Этот сплав очень износостойкий, но только при наличии необходимого количества смазочного материала.

2. Стержень шатуна.

У большинства производителей автомобилей, ориентированных на массовый рынок, стержень шатуна расширяется к его нижней головке и имеет двутавровую форму. У дизельных двигателей шатуны более массивны и прочны, чем у бензиновых двигателей.

Некоторые двигатели оснащаются шатунами и других форм, к примеру, в спортивных авто, в которых имеются алюминиевые шатуны. Обычно, стержень шатуна имеет внутренний просверленный канал для подачи масла в верхнюю головку. Иногда, этот канал также ведёт и к нижней головке, откуда масло разбрызгивается в полости цилиндра и поршня.

Все шатуны двигателя должны иметь одинаковый вес, чтобы вибрации от двигателя были минимальными. Кроме того, совпадать должен не только вес всего шатуна, но и вес верхних головок и нижних головок. Для достижения одинакового веса используют очень точные весы, а потом подгоняют вес по самому лёгкому шатуну, аккуратно снимая часть металла с бобышек (металлические наплывы на поверхности шатунов) на головках и на стержне шатуна.

3. Материалы, из которых изготавливаются шатуны.

В целях уменьшения вибраций и повышения мощности двигателя инженеры пытаются сделать шатуны и все остальные детали кривошипно-шатунного механизма максимально лёгкими. Но облегчение конструкции провоцирует снижение прочности детали. А ведь шатун работает под высокой нагрузкой и требует соответствующего заряда прочности. Помимо этого, в массовом производстве немалое значение имеет и себестоимость материалов для изготовления шатунов. Так что при подборе материалов для шатунов производители идут на компромисс между этими двумя аспектами.

Из чего делают шатун?

В целях экономии ресурсов и снижения себестоимости готовой продукции, двигательные шатуны в массовом производстве изготавливаются из специального чугуна методом литья. Такой подход вполне приемлем для бензиновых двигателей серийного выпуска, так как обеспечивает почти идеальный компромисс между стоимостью и прочностью.

Что касается дизельных двигателей, то их детали, в том числе и шатуны, находятся под значительно большей нагрузкой, нежели детали бензиновых двигателей. Поэтому аналогичный подход здесь неуместен. Шатуны для таких двигателей производят методом горячей ковки или горячей штамповки. А в качестве материала используют специальную легированную сталь. Кованный шатун намного прочнее литого шатуна, но и более дорогой в производстве.

Как отличить литой шатун от кованного? Это делается по боковому шву. У кованного шатуна этот шов широкий, а у литого – очень узкий. Одним из современных способов изготовления шатунов является использование порошковых материалов, из которых методом спекания производят шатуны. Подобный способ производства обеспечивает намного более высокую прочность.

Если рассматривать элитные и спортивные автомобили, в производстве которых стоимость материалов уходит на второй план, то в них часто используют титановые и алюминиевые сплавы. Это помогает заметно снизить вес всей конструкции, и повысить обороты двигателя. Шатуны из титана и алюминия весят на 50% меньше, чем шатуны из стали и чугуна.

Большое значение имеет то, какой материал используется для производства болтов крепления крышки от шатунной головки. Для этого используют высоколегированную сталь с высоким пределом текучести (в 2-3 раза больше, чем в углеродистой стали).

4. Установка шатуна.

Во время работы шатуны часто деформируются, так как испытывают очень высокие нагрузки. Но вот при ремонте двигателя на них мало обращают внимания. И зря. Ведь деформированный шатун значительно ухудшает работу всего двигателя. Поэтому во время ремонта обязательно рекомендуем тщательно проверять и этот компонент тоже. Для диагностики шатуна его необходимо сначала снять, а потом придётся смонтировать обратно.

Как снять шатун?

Из автомобиля невозможно отдельно снять шатун. Это выполнимо только вместе со снятием поршня, шатунного пальца и поршневого кольца, то есть всей шатунно-поршневой группы механизмов. Шатунно-поршневую группу можно снять и без снятия всего двигателя. Это крайне выгодно, если нужно сэкономить время. Но всё-таки для большей надёжности лучше проводить подобный ремонт со снятием всего двигателя. Так вы проверите абсолютно все механизмы и, возможно, предупредите усугубление сложившейся ситуации, которая пока что незаметна.

Этапы снятия шатунно-поршневой группы:

1. Демонтировать масляный поддон двигателя и головку от блока цилиндров.

2. Найти метки, которые указывают цилиндр, где располагается тот или иной шатун и направление, в котором нужно устанавливать крышку шатуна. Если вы не нашли метки, то сделайте их самостоятельно (в большинстве случаев они есть, так что будьте бдительны).

3. Постепенно открутить гайки или болты, которыми крепиться крышка от шатуна. Поворачивать нужно постепенно по четверти оборота каждый раз. Во время выкручивания болтов, на них стоит одеть защитные приспособления (подойдут и куски мягкого шланга с подходящим диаметром). Эти защитные приспособления уменьшат вероятность повреждения полированной поверхности всех деталей.

4. Демонтировать крышку шатуна и при этом не допустить выпадения из неё вкладыша.

5. Поставить коленвал таким образом, чтобы продольная ось цилиндра совпала с осью шатунной шейки

6. Аккуратно извлечь сам поршень, придерживая его снизу и ударяя легонько деревянным молотком по болтам или по шатуну.

7. Все детали укладывать поочерёдно в последовательности их снятия на чистую поверхность. Чтобы не забыть, можно даже записать или подписать детали.

Установка шатуна вместе с установкой всей шатунно-поршневой группы производиться следующим образом:

1. Перед установкой обязательно проверить все составляющий на предмет дефектов и, при необходимости, устранить эти дефекты.

2. С помощью поршневого пальца соединить поршень с шатуном.

3. Смонтировать поршневые кольца на поршень и проверить установку всех их замков согласно правилам.

4. Стенки цилиндра, поршень и поршневые кольца смазать чистым специальным моторным маслом.

5. Провести сжатие поршневых колец с помощью спецприспособления, которое предварительно следует смазать моторным маслом. Может понадобиться постучать по приспособлению молоточком.

6. Смонтировать шатун в отверстие цилиндра. Делать это можно только в одном направлении с направлением поршня, которое указывается специальной меткой на дне поршня.

7. Шатун выровнять относительно шейки коленвала.

8. Поверхность шатуна, куда устанавливается вкладыш подшипника, тщательно протереть. Потом установить в шатун нужный вкладыш подшипника. Обязательно убедитесь, что устанавливаете именно тот подшипник, который там раньше и стоял. Это важно, так как детали вместе уже притёрлись, и установка не той детали может повлиять на качество работы всего механизма.

9. На болты крепления шатунной крышки одеть защитные приспособления (куски шлангов) и прикрутить эту крышку к шатуну. Сначала закрутить болты руками, а потом – строго следуя руководству по эксплуатации транспортного средства. Для этого используют динамометрический ключ и специальный транспортир.

Подобная процедура установки проводится со всеми имеющимися в двигателе транспортного средства шатунами.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Шатуны

Шатуны передают усилия, действующие на поршни, шатунным шейкам коленчатого вала дизеля. Они испытывают большие динамические нагрузки. Изготовлены шатуны из высококачественной легированной стали штамповкой. Если шатунная шейка коленчатого вала связана с одним поршнем (дизели Д100 и ПД1М), то шатун представляет собой фасонный стержень двутаврового сечения с верхней и нижней головками (рис. 73, а, б). Нижняя головка разъемная. Крышка шатуна 5 крепится к стержню шатунными болтами 7 из хромони-келевой стали. В средней части болты имеют пояски для центровки шатуна и крышки. Поверхность болтов должна быть полированной без каких-либо концентраторов напряжений. Головки болтов круглые с лысками для удержания от проворачивания при затяжке.

В верхнюю головку шатуна запрессована втулка 2, служащая подшипником для поршневого пальца. У дизеля ПД1М втулка 2 целиком бронзовая, а у дизелей типа Д100 она состоит из двух неразъемных втулок - наружной стальной и внутренней бронзовой. У внутренней втулки по всей поверхности прорезаны наклонные канавки, служащие для равномерного распределения масла по поверхности пальца. Втулки головок в средней части имеют кольцевую канавку и отверстия для подвода масла.

Шатунный подшипник нижней головки шатуна состоит из двух бронзовых вкладышей, залитых слоем баббита толщиной 0,5-0,7 мм. Около стыков вкладышей с одной и другой стороны выфрезерованы холодильники для создания масляного клина. Вкладыши шатунных подшипников дизелей типа Д100 невзаимозаменяемы. Вкладыш, устанавливаемый в расточку корпуса шатуна, является наиболее нагруженным и называется рабочим бесканавочным вкладышем. Его внутренняя поверхность не имеет канавки (см. рис. 73, а, вид А). По среднему сечению вкладыша с обоих концов выфрезерованы карманы, в которых просверлены отверстия, соединяющиеся с косыми каналами маслопровода шатуна. Косые каналы а соединяются с центральным каналом б в стержне шатуна.

Вкладыш, располагающийся в крышке шатуна (см. рис. 73, а, вид Б) имеет кольцевую канавку и называется нерабочим канавочным вкладышем. В центре канавки просверлено отверстие. У вкладышей дизеля 2Д100 оно служит для подачи масла к продольному каналу в шатуне и далее на смазывание втулки пальца шатуна. У этого дизеля оба вкладыша кана-вочные и они взаимозаменяемые. Опыт эксплуатации показал, что у таких вкладышей возможно возникновение полусухого трения в шатунном подшипнике, вызывающего повреждение вкладышей и задиры шеек осей. Поэтому на дизелях 1 ОД 100 менеенагруженный (нерабочий) вкладыш сделан взаимозаменяемым с вкладышами дизеля 2Д100, а рабочий выполнен бесканавочным, обладающим большей несущей способностью.

Верхняя головка шатунов дизеля типа Д100 имеет шаровую поверхность, к которой притерта ползушка, служащая для приема масла в охлаждающую полость поршня и уплотнения от утечек масла по поверхности между нею, головкой шатуна и вставкой. Шатуны нижнего и верхнего поршней дизелей Д100 невзаимозаменяемы. Нижний длиннее верхнего на 102,2 мм.

Шатунные подшипники дизеля ПД1М состоят из двух взаимозаменяемых бронзовых вкладышей, удерживаемых от осевого смещения буртами. От проворачивания вкладыши фиксируются штифтом 8, устанавливаемым в отверстие нижней половинки подшипника. Отверстие в верхнем вкладыше служит для соединения с маслопроводом стержня шатуна.

У всех дизелей шатунные вкладыши устанавливаются в постели подшипников с натягом, который должен обеспечить непроворачиваемость вкла дышей в процессе работы дизеля. Возвышение одного конца каждого вкладыша над плоскостью разъема для создания нормального натяга должно составлять 0,11-0,13 мм.

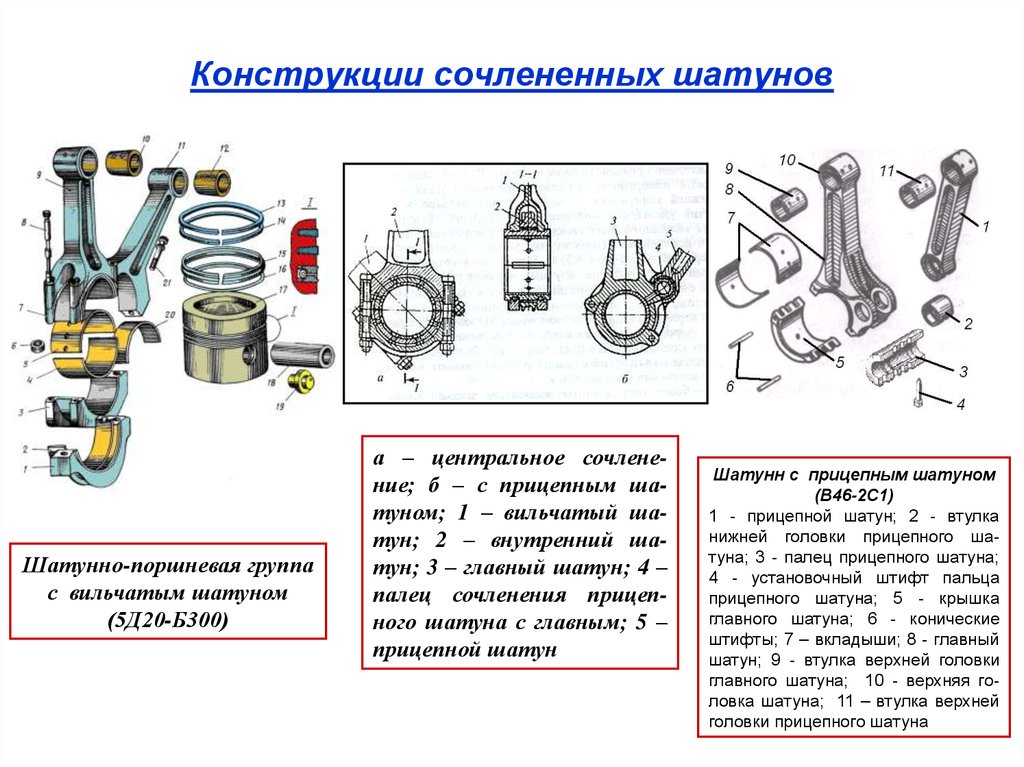

У дизелей с У-образным расположением цилиндров каждая шатунная шейка коленчатого вала воспринимает усилие сразу от двух шатунно-поршневых групп. В этом случае шатун одной шатунно-поршневой группы присоединяется непосредственно к шейке коленчатого вала и называется головным, а второй шатун шатунно-поршневой группы присоединяется к развитой головке главного шатуна и называется прицепным. Есть конструкции, когда оба шатуна присоединяются непосредственно к шейке коленчатого вала.

Соединение двух шатунов называют шатунным устройством. У дизелей типа 5Д49 оно состоит из главного 1 (см. рис. 70) и прицепного 11 шатунов. Прицепной шатун своей расточкой в нижней части опирается на палец 12 и крепится к нему двумя болтами 10, составляя единое целое. Палец 12 вставлен в проушины развитой нижней головки главного шатуна. Втулка 13, запрессованная в проушины, служит подшипником для пальца.

В верхние головки шатунов запрессованы стальные втулки 7, внутренняя поверхность которых покрыта свинцовистой бронзой. Кольцевая проточка в средней части втулок сообщается двумя отверстиями с каналами маслопровода от шейки коленчатого вала к поршню. Нижняя головка главного шатуна имеет зубчатый стык з с крышкой 15 шатуна, препятствующий поперечному смещению крышки. Крышки притянуты к головке четырьмя болтами 14, резьба которых для повышения усталостной прочности обкатана. С этой же целью внутренние поверхности головки шатуна под вкладышем упрочнены накаткой. Вкладыши 16 шатунных подшипников стальные тонкостенные, залитые свинцовистой бронзой. Наружные поверхности вкладышей покрыты тонким слоем меди для устранения фреттинг-коррозии, возникающей при взаимных микропе ремещениях соприкасающихся тел. Внутренняя поверхность вкладышей для улучшения прирабатываемости покрыта тонким слоем свинцовистого сплава. Расточка вкладышей подшипника выполнена с некоторым увеличением диаметра от середины к краям (гиперболической). Такая форма расточки создает лучшие условия для гидродинамического режима смазывания подшипника с учетом упругих деформаций шеек коленчатого вала.

Шатунные вкладыши устанавливают с натягом и их положение фиксируется штифтами, запрессованными в стержень и крышку шатуна. Для перетока масла в нижнем вкладыше имеется проточка с отверстиями, по которым масло с шатунной шейки поступает в канал д нижней крышки и перетекает к каналам стержней шатунов. Часть масла направляется по продольному каналу главного шатуна для смазывания верхней головки и охлаждения поршня, а часть масла поступает через канал е в пальце 12 прицепного шатуна к каналу г шатуна и далее на смазывание головки шатуна и охлаждение поршня шатунно-поршневой группы с прицепным шатуном.

Шатуны - ответственные и тяже-лонагруженные детали. Поэтому их поверхности упрочняют дополнительно наклепом дробью. Для обеспечения условий уравновешивания шатунно-поршневых групп детали их собираются комплектно. При переработке все детали комплекта (шатун с крышкой, болты, гайки) должны быть поставлены на свои места по меткам, иметь определенные массу и размеры. Каждый комплект должен быть промаркирован.

⇐ | Поршневые кольца | | Тепловозы: Механическое оборудование: Устройство и ремонт | | Силы, действующие в шатунно-кривошипном механизме дизеля | ⇒

Шатуны

Шатун - это звено, которое передает силы между поршнем и коленчатым валом. [Рисунок 1-10] Шатуны должны быть достаточно прочными, чтобы оставаться жесткими под нагрузкой, и в то же время быть достаточно легкими, чтобы уменьшить силы инерции, возникающие, когда шток и поршень останавливаются, меняют направление и снова запускаются в конце каждого хода.

Рисунок 1-10. Шатун между поршнем и коленчатым валом.

Существует четыре типа шатунных узлов [Рисунок 1-11]:

1.Обычный
2. Вилка и нож
3. Главный и шарнирный
4. Разъемный

Рисунок 1-11. Шатун в сборе.

Узел ведущей и шарнирно-сочлененной тяги

Узел ведущей и шарнирно-сочлененной штанг обычно используется в радиальных двигателях. В радиальном двигателе поршень одного цилиндра в каждом ряду соединен с коленчатым валом с помощью ведущего штока. Все остальные поршни в ряду соединены с ведущим штоком шарнирно-сочлененными шатунами. В 18-цилиндровом двигателе, который имеет два ряда цилиндров, есть две ведущие тяги и 16 шарнирных тяг.Шарнирно-сочлененные штоки изготовлены из кованого стального сплава в форме I или H, обозначающей форму поперечного сечения. Бронзовые втулки запрессовываются в отверстия на каждом конце шарнирного штока для обеспечения подшипников шарнирного пальца и поршневого пальца.

Главный стержень служит связующим звеном между поршневым пальцем и шатунной шейкой. Конец шатунной шейки или шатуна содержит подшипник шатунной шейки или ведущего штока. Фланцы вокруг шатуна предназначены для крепления шарнирных штанг.Шарнирные штанги прикреплены к ведущей штанге с помощью поворотных пальцев, которые во время сборки вдавливаются в отверстия во фланцах ведущей штанги. Подшипник скольжения, обычно называемый втулкой поршневого пальца, установлен на поршневом конце ведущего штока, чтобы принять поршневой палец.

Когда используется коленчатый вал с разъемным шлицем или разъемным зажимом, используется цельный ведущий стержень. Главный и шарнирный стержни собираются и затем устанавливаются на шатунную шейку; Затем секции коленчатого вала соединяются вместе.В двигателях, в которых используется цельный коленчатый вал, большой конец ведущей штанги разделен, как и подшипник ведущей штанги. Основная часть ведущей тяги установлена ​​на шатунной шейке; затем крышка подшипника устанавливается на место и прикручивается к ведущей штанге. Центры шатунов не совпадают с центром шатунной шейки. Таким образом, в то время как центр шатунной шейки описывает истинную окружность для каждого оборота коленчатого вала, центры шарнирных пальцев описывают эллиптическую траекторию. [Рисунок 1-12] Эллиптические траектории симметричны относительно центральной линии, проходящей через цилиндр главной тяги.Видно, что основные диаметры эллипсов не совпадают. Таким образом, тяги имеют разную степень угловатости относительно центра хода кривошипа.

Рисунок 1-12. Эллиптическая траектория движения поворотных пальцев в шарнирно-сочлененной штанге.

Из-за разной угловатости соединительных тяг и эллиптического движения шарнирных пальцев не все поршни перемещаются на одинаковую величину в каждом цилиндре при заданном количестве градусов хода кривошипа. Это изменение положения поршня между цилиндрами может существенно повлиять на работу двигателя.Чтобы свести к минимуму влияние этих факторов на клапаны и момент зажигания, отверстия под шарнирные штифты во фланце ведущей штанги расположены не на одинаковом расстоянии от центра шатунной шейки, тем самым компенсируя до некоторой степени эффект угловатости стержня тяги.

Другой метод минимизации отрицательного воздействия на работу двигателя - использование компенсированного магнето. В этом магнето кулачок прерывателя имеет количество выступов, равное количеству цилиндров двигателя. Чтобы компенсировать изменение положения поршня из-за углового положения стержня тяги, рабочие выступы кулачка выключателя шлифуются с неравномерным зазором.Это позволяет контактам прерывателя размыкаться, когда поршень находится в правильном положении срабатывания зажигания.

Шарнирные пальцы

Шарнирные пальцы имеют прочную конструкцию, за исключением масляных каналов, просверленных в штифтах, которые смазывают втулки шарнирных пальцев. Эти штифты могут быть установлены путем вдавливания в отверстия во фланцах ведущего стержня, чтобы предотвратить их проворачивание в ведущем стержне. Шарнирные пальцы также могут быть установлены со свободной посадкой, чтобы они могли проворачиваться во фланцевых отверстиях ведущей штанги, а также во втулках шарнирных штанг.Они называются полностью плавающими поворотными пальцами. При любом типе установки стопорная пластина с каждой стороны удерживает штифт поворотного кулака и предотвращает боковое смещение.

Шатуны плоского типа

Шатуны плоского типа используются в рядных и оппозитных двигателях. Конец штока, прикрепленный к шатунной шейке, снабжен крышкой и двухсекционным подшипником. Крышка подшипника удерживается на конце штока болтами или шпильками. Для обеспечения надлежащей посадки и баланса шатуны всегда следует заменять в одном цилиндре и в одном и том же относительном положении.

Узел стержня вилки и ножа

Узел стержня вилки и ножа используется в основном в V-образных двигателях. Вилочный стержень разделен на конце шатунной шейки, чтобы обеспечить место для стержня лопасти между зубцами. На конце стержня коленчатого вала используется одинарный подшипник, состоящий из двух частей. В современных двигателях этот тип шатуна используется нечасто.

Бортовой механик рекомендует

Шатун | Tractor & Construction Plant Wiki

Поршень (вверху) и шатун от типичного автомобильного двигателя (шкала в сантиметрах)

В поршневом двигателе с возвратно-поступательным движением шатун или шатун соединяет поршень с кривошипом или коленчатым валом.Вместе с кривошипом они образуют простой механизм, преобразующий поступательное движение во вращательное движение.

Шатуны также могут преобразовывать вращательное движение в поступательное. Исторически до появления двигателей они впервые использовались для привода механизмов от водяных колес.

Поскольку шатун является жестким, он может передавать либо толчок, либо тягу, и, таким образом, стержень может вращать кривошип через обе половины оборота, то есть толкание поршня и толкание поршня.Раньше механизмы, например цепи, можно было только тянуть. В некоторых двухтактных двигателях требуется только толкать шатун.

Сегодня шатуны наиболее известны благодаря их использованию в поршневых двигателях внутреннего сгорания, таких как автомобильные двигатели. Они имеют конструкцию, явно отличающуюся от более ранних форм шатунов, используемых в паровых двигателях и паровозах.

Схема лесопилки римского Иераполиса, самого раннего известного станка, сочетающего шатун с кривошипом. [1]

Самые ранние свидетельства наличия соединительной тяги относятся к римской лесопилке Хиераполиса в конце 3 века нашей эры. Он также появляется в двух восточно-римских лесопильных заводах VI века, раскопанных в Эфесе, соответственно, в Герасе. Кривошипно-шатунный механизм этих римских водяных мельниц преобразовывал вращательное движение водяного колеса в линейное движение пильных полотен. [1]

Где-то между 1174 и 1206 годами арабский изобретатель и инженер Аль-Джазари описал машину, которая включала шатун с коленчатым валом для перекачивания воды как часть водоподъемной машины, [2] [3] , но устройство было излишне сложным, что указывает на то, что он все еще не полностью понимал концепцию преобразования энергии. [4]

В Италии эпохи Возрождения самые ранние свидетельства - хотя и неправильно понятые - составные кривошип и шатун найдены в альбомах для рисования Такколы. [5] Звуковое представление вовлеченного движения показывает художника Пизанелло (ум. 1455), который показал поршневой насос с приводом от него. от водяного колеса и приводится в действие двумя простыми кривошипами и двумя шатунами. [5]

К XVI веку свидетельства кривошипов и шатунов в технологических трактатах и ​​произведениях искусства Европы эпохи Возрождения становятся многочисленными; Одна только работа Агостино Рамелли «Разнообразные и искусственные машины » 1588 года представляет восемнадцать примеров, число, которое в Theatrum Machinarum Novum , составленное Георгом Андреасом Бёклером, возрастает до 45 различных машин. [6]

Балочный двигатель с двумя шатунами (почти вертикальными) между горизонтальной балкой и кривошипами маховика

Первые паровые двигатели, атмосферный двигатель Ньюкомена, были одностороннего действия: его поршень работал только в одном направлении, поэтому они использовали цепь, а не шатун. Их выход качался вперед и назад, а не вращался постоянно.

Крейцкопф стационарного парового двигателя: шток поршня слева, шатун справа

После этого паровые двигатели обычно имеют двойное действие: их внутреннее давление действует по очереди с каждой стороны поршня.Для этого требуется уплотнение вокруг штока поршня, и поэтому шарнир между поршнем и шатуном расположен снаружи цилиндра в большом блоке подшипников скольжения, называемом крейцкопфом.

Стержни паровоза, большая изогнутая штанга является шатуном.

В паровозе кривошипные штифты обычно устанавливаются непосредственно на одной или нескольких парах ведущих колес, а ось этих колес служит коленчатым валом. Шатуны, также называемые коренными шатунами ( в практике США ), проходят между кривошипными штифтами и крейцкопфами, где они соединяются с поршневыми штоками.Крейцкопфы или направляющие ствола также используются в больших дизельных двигателях, изготовленных для морских перевозок. Подобные стержни между ведущими колесами называются стяжными стержнями ( в британской практике ).

Шатуны небольших паровозов обычно имеют прямоугольное сечение, но на небольших локомотивах иногда используются стержни морского типа с круглым сечением. Стивен Левин, который строил как локомотивы, так и судовые двигатели, часто использовал круглые стержни.Модель A4 Pacifics Гресли, такая как Mallard , имела шатун из легированной стали с перегородкой толщиной всего 3/8 дюйма.

На пароходах Western Rivers шатуны правильно называются шатунами , а иногда неправильно называются рычагами шатунов.

Двигатели внутреннего сгорания [править | править источник]

Отказ шатуна - одна из самых частых причин катастрофического отказа двигателя.

В современных автомобильных двигателях внутреннего сгорания шатуны обычно изготавливаются из стали для серийных двигателей, но могут изготавливаться из алюминиевых сплавов T6-2024 и T651-7075. [требуется ссылка ] (для легкости и возможности для поглощения высоких ударов за счет долговечности) или титана (для сочетания легкости с прочностью, при более высокой стоимости) для двигателей с высокими рабочими характеристиками или чугуна для таких применений, как мотороллеры.Они не закреплены жестко на обоих концах, поэтому угол между шатуном и поршнем может изменяться по мере того, как шток перемещается вверх и вниз и вращается вокруг коленчатого вала. Шатуны, особенно в гоночных двигателях, могут называться стержнями "заготовки", если они выточены из цельной металлической заготовки (то есть выкованы до грубой формы), а не отливаются. Кованая сталь имеет лучшее внутреннее зерно. структура для прочности.

Меньший конец прикрепляется к поршневому пальцу, поршневому пальцу или пальцу на запястье, который в настоящее время чаще всего запрессовывается в шатун, но может поворачиваться в поршне, как «плавающий палец на запястье».Головка шатуна соединяется с шейкой подшипника на ходу кривошипа, в большинстве двигателей, работающих со сменными вкладышами подшипника, доступ к которым осуществляется через болты шатуна , которые удерживают «крышку» подшипника на головке шатуна. Обычно в подшипнике и большом конце шатуна просверливается точечное отверстие, так что смазывающее моторное масло под давлением разбрызгивается на упорную сторону стенки цилиндра для смазывания хода поршней и поршневых колец. Большинство небольших двухтактных двигателей и некоторые одноцилиндровые четырехтактные двигатели избегают необходимости в насосной системе смазки за счет использования вместо этого подшипника качения, однако это требует, чтобы коленчатый вал был раздвинут, а затем снова вместе, чтобы заменить соединительный элемент. стержень.

Шатун находится под огромным напряжением от возвратно-поступательной нагрузки, представленной поршнем, фактически растягиваясь и сжимаясь при каждом обороте, и нагрузка увеличивается в квадрате увеличения частоты вращения двигателя. Отказ шатуна, обычно называемый «выбросом шатуна», является одной из наиболее распространенных причин катастрофического отказа двигателя в автомобилях, поскольку часто сломанный стержень проходит через боковую часть картера, что приводит к неисправности двигателя; это может быть результатом усталости рядом с физическим дефектом штока, отказом смазки в подшипнике из-за неправильного обслуживания или отказом болтов штока из-за дефекта или неправильной затяжки.Повторное использование стержневых болтов является обычной практикой, если болты соответствуют спецификациям производителя. Несмотря на то, что такие сбои часто возникают на телевизионных соревнованиях по автомобильным соревнованиям, такие сбои довольно редко встречаются на серийных автомобилях при обычной повседневной вождении. Это связано с тем, что производимые автозапчасти имеют гораздо больший коэффициент безопасности и часто более систематический контроль качества.

При создании двигателя с высокими рабочими характеристиками большое внимание уделяется шатунам, устранению концентраторов напряжений с помощью таких методов, как шлифование краев стержня до гладкого радиуса, дробеструйная обработка для создания сжимающих поверхностных напряжений (для предотвращения образования трещин), уравновешивание всех узлов шатуна / поршня на одинаковый вес и магнафлюкс, чтобы выявить в противном случае небольшие трещины, которые могут привести к выходу штока из строя под нагрузкой.Кроме того, большое внимание уделяется затяжке болтов шатуна с точным указанным значением; часто эти болты необходимо заменить, а не использовать повторно. Большой конец штока изготавливается как единое целое и разрезается или раскалывается надвое, чтобы обеспечить точную посадку вокруг вкладыша подшипника большого конца. Следовательно, «крышки» шатуна не являются взаимозаменяемыми между шатунами, и при восстановлении двигателя необходимо следить за тем, чтобы крышки разных шатунов не перепутались. Как на шатуне, так и на крышке подшипника обычно тиснится соответствующий номер позиции в блоке цилиндров.

Последние двигатели, такие как 4,6-литровый двигатель Ford и 2,0-литровый двигатель Chrysler, имеют шатуны, изготовленные с использованием порошковой металлургии, что позволяет более точно контролировать размер и вес при меньшем количестве механической обработки и меньшем количестве лишней массы, которую необходимо обработать для балансировки. Затем крышка отделяется от стержня в процессе разрушения, что приводит к неровной поверхности сопряжения из-за зерна металлического порошка. Это гарантирует, что при повторной сборке крышка будет идеально расположена по отношению к штоку, по сравнению с небольшими перекосами, которые могут возникнуть, если обе сопрягаемые поверхности будут плоскими.

Основным источником износа двигателя является боковое усилие, прилагаемое к поршню через шатун коленчатым валом, которое обычно приводит к изнашиванию цилиндра в овальном поперечном сечении, а не в круглом, что делает невозможным правильное уплотнение поршневых колец относительно стенки цилиндров. Геометрически видно, что более длинные шатуны уменьшают величину этой боковой силы и, следовательно, продлевают срок службы двигателя. Однако для данного блока цилиндров сумма длины шатуна плюс ход поршня является фиксированным числом, определяемым фиксированным расстоянием между осью коленчатого вала и верхней частью блока цилиндров, где крепится головка блока цилиндров; таким образом, для данного блока цилиндров более длинный ход поршня, обеспечивающий больший рабочий объем и мощность двигателя, требует более короткого шатуна (или поршня с меньшей высотой сжатия), что приводит к ускоренному износу цилиндра.

Составные стержни [править | править источник]

Шарнирно-сочлененные шатуны

Многоцилиндровые многорядные двигатели, такие как V12, имеют мало места для многих шатунных шейек на ограниченной длине коленчатого вала. Это трудный для решения компромисс, и его последствия часто приводили к отказу двигателей (Sunbeam Arab, Rolls-Royce Vulture).

Самым простым решением, почти универсальным для двигателей дорожных автомобилей, является использование простых стержней, в которых цилиндры с обоих сторон имеют общую шейку.Это требует, чтобы стержневые подшипники были на уже , что увеличивает нагрузку на подшипник и увеличивает риск выхода из строя высокопроизводительного двигателя. Это также означает, что противоположные цилиндры не совсем выровнены друг с другом.

В некоторых типах двигателей используются стержни ведущий / ведомый, а не простой тип, показанный на рисунке выше. Главный стержень несет один или несколько кольцевых штифтов, к которым болтами прикреплены большие концы подчиненных стержней гораздо меньшего размера на других цилиндрах. В некоторых конструкциях V-образных двигателей используется шток ведущий / ведомый для каждой пары противоположных цилиндров.Недостатком этого является то, что ход вспомогательной штанги немного короче, чем ход ведущей, что увеличивает вибрацию в V-образном двигателе, что катастрофически характерно для Sunbeam Arab.

Штоки радиальных авиационных двигателей BMW 132

Радиальные двигатели обычно имеют главный шток для одного цилиндра и несколько рабочих штоков для всех остальных цилиндров в одном ряду.

Вилка и штанги лопастей

Обычное решение для высокопроизводительных авиадвигателей - вилка шатуна.Один стержень разделен на две части на большом конце, а другой утончен, чтобы поместиться в эту вилку. Журнал по-прежнему используется между цилиндрами. В легендарном двигателе Rolls-Royce Merlin использовался этот стиль «вилки и лезвия».

  1. 1.0 1.1 Ritti, Grewe & Kessener 2007, стр. 161:

    Из-за открытий, сделанных в Эфесе и Герасе, изобретение кривошипа и шатунной системы пришлось изменить с 13-го на 6-й век; теперь рельеф Иераполя переносит его еще на три столетия назад, что подтверждает, что каменные пилорамы с водяной тягой действительно использовались, когда Авзоний писал свою «Мозеллу».

  2. ↑ Ахмад И Хасан. «Система кривошипно-шатун в непрерывно вращающейся машине».
  3. ↑ White, Jr. 1962, стр. 170:

    Однако то, что аль-Джазари не совсем понял значение кривошипа для соединения возвратно-поступательного движения с вращательным движением, показано его чрезвычайно сложным насосом, приводимым в действие посредством зубчатого колеса, эксцентрично установленного на его оси.

  4. 5,0 5,1 Уайт, мл. 1962 г., стр.113
  5. ↑ White, Jr. 1962, стр. 172

Источники [править | править источник]

(PDF) Лекция 4 Конструкция шатуна

и шатун

установлен под углом к ​​оси шатуна. Носик опускается в поддон смазочного масла

во время движения шатуна вниз и разбрызгивает масло, когда шатун

движется вверх. Разбрызганное масло попадает в подшипник малого конца. В системе подачи под давлением

масло под давлением подается к подшипнику шатунной шейки через отверстия, просверленные

в коленчатом валу.От подшипника шатунной шейки масло подается к подшипнику малого конца через отверстие

, просверленное в хвостовике шатуна. Длина шатуна является важным фактором

. Когда шатун короткий по сравнению с радиусом кривошипа, он имеет больший угловой ход

, что приводит к большему боковому давлению на поршень. В высокоскоростных двигателях отношение длины шатуна к радиусу кривошипа (L / r) составляет

, как правило, 4 или меньше.В тихоходных двигателях

передаточное отношение (L / r) изменяется от 4 до 5. Большинство шатунов в быстроходных двигателях

имеют двутавровое сечение. Это снижает вес и силы инерции. Его также легко подделать. Большинство стержней

имеют просверленное отверстие по всей длине от малого конца до большого конца для подачи смазочного масла

к подшипнику поршневого пальца. В тихоходных двигателях используется круглое сечение.

ЗАЖИГАНИЕ ШАТУРА

Шатун представляет собой узкую деталь двигателя, имеющую значительную длину по сравнению с

его шириной и шириной.На него действует осевая сжимающая сила, равная максимальной газовой нагрузке на поршень

. Напряжение сжатия имеет значительную величину. Следовательно, шатун

выполнен в виде колонны или подкоса. Изгиб шатуна в двух разных плоскостях - плоскости

движения и плоскости, перпендикулярной плоскости движения, показано на рис. 2. Следующие наблюдения

сделаны со ссылкой на этот рисунок:

Рис. Изгиб шатуна

Физика шатуна - NASA Speed ​​News Magazine

Безусловно, один из наиболее важных компонентов двигателя является одним из наиболее нагруженных.Шатуны берут энергию от процесса сгорания и преобразуют ее во вращение коленчатого вала, что, конечно же, и заставляет вещи работать.

Чем больше мощности вы хотите добиться, тем больше оборотов в минуту вам нужно, тем сильнее нагружаются стержни, и это не однозначно. Стержни подвергаются напряжениям растяжения, сжатия и изгиба, и их устойчивость ко всем трем условиям зависит от конструкции, материалов и производства.

«При растяжении, сжатии и небольшом изгибе возникает большая сила, поэтому мы обращаем внимание именно на это, - сказал Клейтон Стотерс, главный инженер Wiseco.«Инерционный корпус также довольно тяжело воздействует на шатуны, потому что 10 000 об / мин - это большая нагрузка, поэтому мы внимательно следим за растягивающей нагрузкой.

Когда поршень поднимается в верхнюю мертвую точку и коленчатый вал начинает вторую половину своего вращения, вытягивая большой конец штока, два конца штока по существу отрываются друг от друга. Это растягивающая нагрузка, и она также возникает, когда вы отпускаете газ и замедляете движение. Это создает нагрузку на крышку стержня и болты стержня, которые также передают свою нагрузку на большой конец стержня.

Сжимающая нагрузка возникает, когда поршень передает нагрузку от сгорания на палец кисти, а также на шатун и коленчатый вал. Нагрузка сжатия также возникает на такте сжатия, хотя и в меньшей степени. Шатун также подвергается изгибающим напряжениям, которые возрастают соразмерно частоте вращения и выходной мощности.

«Судя по тому, что я видел, переходы между балкой и большим концом и там, где луч переходит в малый конец, эти два радиуса определенно вызывают наибольшее напряжение в большинстве случаев, на которые я смотрел», - сказал Стотерс. сказал.

Вот где в игру вступают дизайн, материалы и производство. При разработке своих новых удилищ BoostLine компания Wiseco стремилась превзойти технические характеристики рынка. Как сообщается, стержни BoostLine, идеально подходящие для применения с форсированными двигателями до 2000 лошадиных сил или для перестроенных двигателей для гонок на выносливость, имеют на 60% больше прочности на изгиб по сравнению со стержнями с двутавровой балкой. Компания провела значительные испытания готового продукта, но также первоначально с помощью анализа методом конечных элементов.

«Анализ методом конечных элементов - это, по сути, способ численного расчета напряжений в шатуне, и мы можем сделать это на компьютере, а это значит, что мы можем пройти через множество различных деталей», - сказал Стотерс. «Мы можем изменить дизайн. Мы можем изменить нагрузку, чтобы смоделировать то, что, по нашему мнению, увидит удочка. Очевидно, что нет полной замены физического тестирования, и моделировать то, что стержень будет видеть внутри двигателя, чрезвычайно сложно, потому что много всего происходит, но нам нравится упрощать и рассматривать то, что я называю каждым случаем нагружения отдельно.”

Чтобы выдерживать тяжелые нагрузки, инженеры Wiseco разработали стержни BoostLine с использованием японских спецификаций и из хромомолибденовой стали 4340. Он кованый, что может прибавлять в весе, но прочность материала первоклассная.

«При ковке вы берете материал и нагреваете его до любой температуры, которая должна быть для этого материала, чтобы он стал пластичным, а затем вы прессовали его с помощью большой кузнечной машины в форму», - сказал Ник Дибласи, глобальный менеджер по автомобильной продукции и менеджер инжиниринг для Wiseco.«Это не наливает. По сути, вы берете очень горячий кусок материала и разбиваете его, придавая ему форму формы, и это выравнивает структуру зерна, чтобы стать прочнее. Таким образом, кованый кусок материала всегда будет прочнее, чем его заготовка ».

С точки зрения конструкции, три кармана на большом конце удилища BoostLine уменьшают вес в точках напряжения, где удилище было усилено. Wiseco также использует болты стержня ARP и включает инструкции по установке и смазке резьбы к каждому набору.

Wiseco рекомендует использовать датчик растяжения стержневого болта, а не установку крутящего момента для сборки двигателя. Это растяжение, как указал Стотерс, является ключом к поддержанию прижимной силы. В общем, это от 0,004 до 0,006 дюйма натяжения - примерно такой же толщины, как лист бумаги.

«Это чрезвычайно важно для обеспечения того, чтобы трение между болтами, смазкой и самим стержнем соответствовало испытаниям, которые мы провели», - сказал Стотерс.

В некоторых случаях штоки в конечном итоге весят больше стандартного, но меньше в других случаях, вероятно, когда используются заводские турбины.Стержни BoostLine - излишки для многих приложений двигателей, которые обычно встречаются в выходные дни НАСА. Однако для приложений с высокой мощностью или в случаях, когда надежность имеет первостепенное значение, они могут соответствовать всем требованиям. Boostline имеет номера деталей для двигателей Chevrolet с большим и малым блоком, двигателей GM LS, модульных двигателей Ford и двигателей Coyote, а также для популярных двигателей Honda, Mitsubishi, Nissan, Subaru, Toyota и VW.

«Если вы собираетесь эксплуатировать двигатель в течение 24 часов, эта удочка вам подойдет», - сказал Дибласи.«Если вы действительно хотели поместить туда что-то, о чем не хотели бы беспокоиться, это то, что вы хотели бы добавить туда».

РЕСУРСЫ

www.wiseco.com

http://blog.wiseco.com/wisecos-new-2000hp-capable-boostline-connecting-rods

Изображение любезно предоставлено Wiseco

Часть 7 - Шатун

Полная потеря двигателя из-за ослабления 1 комплекта болтов шатуна на судне

НИКОГДА! использовать новые и бывшие в употреблении сборочные компоненты на одном шатуне

Размеры и состояние шатуна

Сопрягаемые поверхности болтов и резьбы должны быть в надлежащем состоянии и не должны подвергаться воздействию грубого обращения, поскольку небольшие повреждения могут быть исходной точкой усталостных трещин.

Примечание: Новые шатунные болты дешевле .... чем новый двигатель!

Всякий раз, когда это наверняка известно большинству из нас ... но вот наша рекомендация о том, что необходимо для получения надежных измерений для правильных решений:

  • измерения например диаметр и овальность шатуна
    корпуса требует полностью затянутых болтов шатуна с
    в сборе шатунного вала!
  • также требует использования соответствующей смазки для болтов и гаек
    (в соответствии с рекомендациями производителя вашего двигателя)
    => см. Sidekick 1
  • также требует, чтобы температура корпуса, калибровочного
    и измерительного прибора была как можно более одинаковой.
    => см. Sidekick 2
  • также требует калибровки вашего измерительного устройства перед измерительным прибором

Sidekick 1
Если вы хотите обеспечить правильную работу компонента двигателя, такого как f.е. поршень, головка блока цилиндров и, конечно же, шатун, важно использовать подходящую смазку для сборки деталей (болт, гайка и т. д.).
Для этого все производители двигателей "Инструкции по эксплуатации" содержат информацию о том, что вид смазки, которую вы должны использовать . Важно понимать, что это инструкция, а не просто рекомендация, которую вы можете игнорировать или пренебрегать, если подходящая смазка недоступна. Игнорирование или пренебрежение этой инструкцией может привести к значительному отклонению требуемых усилий затяжки! И если это произойдет... удачи вашему двигателю ...

Сколько смазки мне следует использовать? Много помогает? Нет, совсем наоборот. Задача смазки - уменьшить трение между резьбой болтов и гаек. Достаточно тонкого слоя смазки; если иное не указано производителем двигателя. При окончательной сборке поршней мы используем (не смейтесь) зубные щетки для меньшей резьбы и бутылочные щетки для большей резьбы, чтобы обеспечить лишь тонкий слой смазки.

Нужен пример? Вот он: сборка поршня MAN 16/24 со слишком большим количеством Molykote на резьбе болтов (погружение болтов в Molykote) приведет к ослаблению крутящего момента, который будет более чем на 40% ниже требуемого.Как следствие, при работе двигателя головка поршня расшатывается. Мы видели такие случаи на борту нескольких судов, когда несколько лет назад экипаж менял заводную головку ...

Sidekick 2
По мере увеличения размера измеряемого объекта погрешность измерения также увеличивается при разнице температур между компонентом двигателя, калибрующим устройством и измерительным устройством.

Разница температур всего 6 ° C (предположительно 28 ° C корпуса и 22 ° C измерительного прибора) между корпусом шатуна с предполагаемым диаметром отверстия e.грамм. 450 мм, и измерительный прибор даст погрешность измерения ок. 0,03 мм! «Как новый» допуск в этом диапазоне диаметров обычно составляет всего +0,04 мм.

Состояние болтов шатуна

Поверхность болтов и резьбы должны быть в надлежащем состоянии и не подвергаться воздействию грубого обращения: небольшие повреждения могут быть отправной точкой усталостных трещин.

НИКОГДА! используйте новые и бывшие в употреблении сборочные компоненты на одном шатуне.

Правильная затяжка болтов шатуна

Убедитесь, что болты затянуты в полном соответствии с инструкциями производителя двигателя во всех отношениях, например, - этапы затяжки, правильная смазка и, конечно же => отсутствие использования молотков и других тяжелых инструментов.

Шатун - zxc.wiki

Шатун , также шатун , толкатель или ведущий стержень , представляет собой соединение между коленчатым валом или шатунной шейкой и поршнем возвратно-поступательного движения или крестовиной в приводе коленчатого вала двигателей и машин.Шатун преобразует линейное движение силового или рабочего поршня в круговое движение коленчатого вала (линейное колебательное осевое движение) или, наоборот, круговое движение в линейное движение.

Есть аналогичные объекты в скелете позвоночных, но, конечно, только части дуги преобразуются в линейное движение (см. , например, Os quadratum ).

Согласно Duden и другим немецким словарям, грамматический род "Pleuel" - мужской (, Pleuel), в технической области это слово также используется как средний род (, Pleuel).Этой гендерной неоднозначности можно избежать с помощью «шатун» . Термин этимологически происходит от слова Bleuel.

Формы / конструкция


Тяга авиационного двигателя V8 (Renault 8Gd с 1917 г.)

На обоих концах (головка шатуна, шатун) в основном двутаврового литого стержня шатуна расположены концевые подшипники . Поршневой палец проталкивается через меньшую проушину шатуна.

На большей проушине шатуна (или опоре шатуна) шатун обычно разделен двумя винтовыми соединениями; для завинчивания обычно используются специальные распорные винты.Принцип винтового соединения дифференциальной резьбы описан в литературе, но практически не встречается на практике.

Для неразъемных шатунов без съемной крышки шатуна требуются коленчатые валы, которые можно разобрать для сборки. Чаще всего они встречаются в двигателях с коленчатыми валами на роликовых подшипниках, например в двигателях небольших приборов, мопедов и некоторых мотоциклов.

Тяги иногда используются для уменьшения общей длины V-образных двигателей и предотвращения перекоса ряда цилиндров .Поскольку из-за кинематики ряды цилиндров не имеют точно такого же хода, сжатие, возможно, придется компенсировать с помощью разной высоты поршней для каждого ряда цилиндров или немного разной высоты фрезерованного или запланированного ряда.

Из-за изменяющихся нагрузок шатуны должны быть рассчитаны на усталостную прочность.

Материалы

Обычно используемые материалы для шатунов сегодня - это C70 или микролегированные стали и спеченные металлы. Для специальных применений, таких как сектор спортивных двигателей, используются специальные термообрабатываемые стали или, из-за его меньшего веса, титан.Также используются чугунные шатуны.

производство

Шатуны серии

кованые или спеченные. Кованые шатуны имеют лучшее отношение прочности к весу, чем спеченные шатуны, при меньших затратах, но производство штампов очень дорого и целесообразно только для больших серий. В больших двигателях шатуны кованые или литые. В случае малых серий шатуны вытачиваются из кусков металла.

Отрыв трещины (растрескивание)

Сломанный шатун с трапециевидной проушиной и крышкой

Шатуны отдельной фракции ( треснувшие, ) производятся в виде одной детали, снабжены надрезами (Sinterpleuel) или лазерными надрезами (стальные шатуны), а затем разбиваются в местах надреза на две части.Поверхности излома точно совпадают, и шатун и крышка шатуна могут быть навинчены на кривошипный штифт коленчатого вала во время сборки. На собранном шатуне линии разъема почти не видно. Из-за индивидуальной геометрии излома обе части шатуна принадлежат друг другу и не могут быть заменены по отдельности. Разъемные шатуны имеют преимущества с точки зрения прочности, точности изготовления и производственных затрат. Гарантируется точная подгонка и передача мощности лучше, чем при использовании двух отдельно изготовленных компонентов.

Впервые в 1977 году компания Porsche применила разъемные шатуны из спеченной стали в двигателе V8 типа 928. С 1992 года BMW также использовала эту технологию - первоначально в восьмицилиндровом двигателе BMW M60, - который теперь применяется во всем мире.

Резка / распиловка

Другие методы разделения шатунов (распиловка с последующим фрезерованием, возможно, шлифовка разделяющих поверхностей) и сборка (установочные винты или установочные штифты) используются только для малых серий или очень больших шатунов (грузовые автомобили, судовые дизельные двигатели и т. Д.)).

сценарии использования

Первой известной машиной, в которой вращательное движение было преобразовано в поступательное с помощью шатуна и коленчатого вала, является римская лесопилка в Иераполе (3 век нашей эры). С тех пор шатуны используются в самых разных типах машин.

Пуансон для гибки

В случае гибочного пуансона соединительный стержень используется для преобразования преимущественно верхнего поворотного устройства в устройство для гибки или штамповки, которое обычно работает в вертикальном положении.В качестве особенности в этом секторе установлено множество шарнирно-сочлененных шатунов, которые позволяют свободно выбирать силу и траекторию в определенных пределах, а ход машины в значительной степени адаптировать к заготовке и обработке.

Паровоз

Также в паровых двигателях на пароходах или других паровых двигателях есть шатуны, которые преобразуют линейное движение поршня во вращательное движение коленчатого вала. В системе привода паровозов этот компонент называется ведущей штангой и в большинстве случаев действует непосредственно на ведущую ось локомотива.

Ранние паровые машины Ньюкомена не имели этого элемента; в лучшем случае они использовали рычаг отклонения и могли управлять только линейными потребителями, например B. поршневые насосы. Только с конструкцией Ватта нашли шатун, а позже действительно (после истечения срока действия патента) коленчатый вал переходят в технологию паровых двигателей.

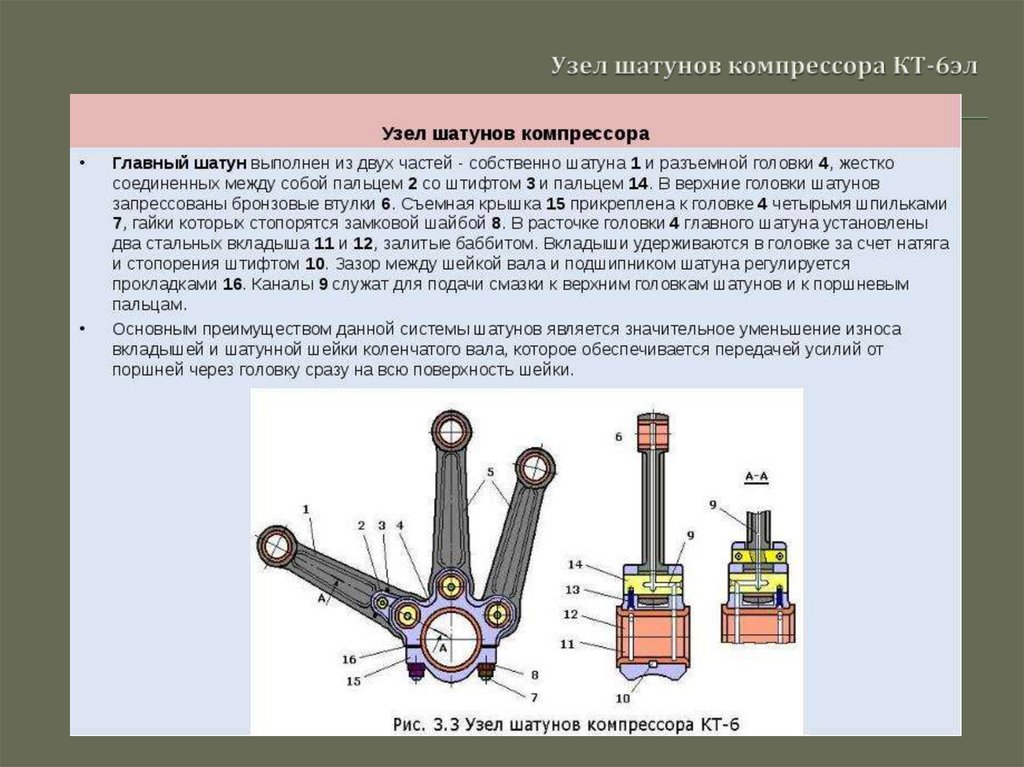

компрессор

Большие шатуны промышленного компрессора

Шатун поршневого компрессора передает компоненты вращающей силы коленчатого вала на линейно движущийся рабочий поршень для создания сжатия.

Искусственные стержни

Современное сцепное устройство в горной промышленности основано на изобретении изогнутого пальца (шатуна), который впервые может преобразовывать вращательные движения в линейную передачу.

швейная машина

В швейной машине шатуны используются для преобразования вращательного движения привода в вертикальное движение швейной иглы. В исторических швейных машинах, приводимых в движение человеческими силами, по-прежнему использовался соединительный стержень для преобразования наклонного движения подножки во вращательное движение приводного вала.

Двигатель внутреннего сгорания

В двигателе внутреннего сгорания, основанном на принципе возвратно-поступательного движения поршня, шатун является носителем кинетической энергии между поршнем и коленчатым валом, с которым он подвижно соединен с помощью подшипников. Затем он передает силы газа в камере цилиндра на коленчатый вал. В двухтактных двигателях используются шатуны с неразделенными нижними подшипниками (проушинами шатуна), которые также закручивают всасываемую смесь и выливают масло на гильзу цилиндра, в специальные гнезда для захвата и на подшипники коленчатого вала.

Каждый поршень имеет шатун как соединительный элемент между колебательным движением поршня и вращением коленчатого вала. В четырехцилиндровом V-образном двигателе моделей Honda NR с суперэллиптическими поршнями («овальные поршни») было два шатуна на поршень, где требовалось два параллельных шатуна из-за длины этих поршней, а также в дизельных двигателях. от производителя Neander Motors с двумя противоположно вращающимися коленчатыми валами, два шатуна которых действуют на поршень.

Использование толкателей в двигателе внутреннего сгорания в системе управления Albert Roder ULTRAMAX для клапанного механизма моделей мотоциклов NSU Max, Superfox и Maxi, а также для двухцилиндровых двигателей модели легковых автомобилей NSU Prinz, другой вид ; два толкателя (со смещением фаз на 90 °) приводят в движение верхний распределительный вал.

Прочие общие и специальные

Шатуны с бронзовыми втулками от одноцилиндрового авиадвигателя 6,9 см³.Коленчатый вал имеет смещение с одной стороны, поэтому нет необходимости разделять ножку шатуна.

Раньше, особенно в двигателях мотоциклов, чтобы сэкономить на масляном насосе, также широко применялись подшипники качения в ушках шатуна, как и верхний подшипник шатуна, часто в виде игольчатых подшипников. В более крупных и современных конструкциях преобладают подшипники скольжения.

В двигателях внутреннего сгорания две полукорпуса из стали-свинца-бронзы или стали-алюминия вставляются в большую проушину шатуна на основании шатуна.Сегодня подшипники - это очень сложные компоненты. Верхняя и нижняя вкладыши подшипников больше не симметричны из-за разных нагрузок. Огромный прогресс, достигнутый в разработке материалов, сделал возможным создание очень тонкостенных подшипников с определенной смазочной пленкой в ​​диапазоне мкм. Крепежные проушины на полукорпусах используются для позиционирования и фиксации подшипников во время сборки. Вопреки все еще распространенному мнению, фиксирующие выступы не служат защитой от выскальзывания и скручивания.Вкладыши подшипников прочно сидят за счет поверхностного давления, которое подшипники получают при завинчивании крышек подшипников. В верхней части подшипник часто находится в неразъемной бронзе - втулке. Эти патроны состоят из стального кожуха, на который нанесена спеченная бронза. Втулки в верхней проушине шатуна доступны только для тяжело нагруженных шатунов, например. Б. требуется в дизельных двигателях. Использование бессвинцовых подшипников в настоящее время быстро развивается.

Подшипники из цветных металлов необходимо смазывать и охлаждать маслом во время работы: повреждение шатунного подшипника почти всегда является результатом недостатка масла.Для подачи масла на шатуны масло подавалось через просверленный коленчатый вал сначала на большой подшипник шатуна, откуда смазочное масло подавалось на подшипник поршневого пальца через внутреннее отверстие в шатуне. Новые методы моделирования привели к новым конструкциям двигателей, которые позволили отказаться от многих нефтяных скважин. В двухтактных двигателях и более старых, небольших четырехтактных двигателях подшипники опираются на игольчатые или роликовые подшипники, смазочное масло которых обычно подается только посредством центробежной или смешанной смазки.

Двухпоршневой двигатель с шатуном от Puch

Посадки в шатунных подшипниках рассчитаны таким образом, что в предварительно рассчитанном горячем состоянии остаются небольшие зазоры для смазки, из которых может вытекать масло. Требуемая технология смазки в основании шатуна - это гидродинамический подшипник скольжения, т.е. H. За счет вращательного движения шатуна трение движения создает масляную подушку, которая при правильном размере обеспечивает чистое жидкостное трение и надежно. предотвращает контакт металла с металлом.Однако в случае установки поршневого пальца движение по окружности невозможно; В подшипниках этого типа следует ожидать полусухого трения между поршневым пальцем и шатунным подшипником, и, соответственно, поверхности подшипников, давление и расход масла будут более значительными.

Если шатун не имеет разъемной конструкции, т. Е. Шатун состоит только из одной части, коленчатый вал должен состоять из нескольких собираемых компонентов («быть собранными») для обеспечения сборки, т.е.е. шейка коленчатого вала должна быть привинчена или демонтирована и может быть снова установлена ​​другим способом (прессование, термоусадка) (муфта Хирта) или одностороннее смещение, только с одним кривошипом вместо обеих сторон шатуна.

Соединительный профиль двух проушин шатуна обычно представляет собой Н- или двойной Т-образный профиль. В конструкции гоночных двигателей 1950-х и 1960-х годов также использовались так называемые ножевые шатуны с тонким ромбовидным поперечным сечением, толстым посередине (соединяющая линия двух проушин) и острыми краями по бокам: эти шатуны были выгодны при транспортировке газа двухтактных двигателей.В двухтактных двигателях перекачивающее движение для подачи газа обычно осуществляется на нижней стороне поршня и картера (см. Газообмен), поэтому коленчатый вал, шатуны и нижняя сторона поршней находятся в поток свежего газа, при этом свежие газы обычно также транспортируют добавленное количество смазочного материала.

Во многих V-образных двигателях - некоторые из которых, например, двигатель Ford V-4, имеют одинаковое количество поршней, шатунов и шатунов - два одинаковых шатуна последовательно воздействуют на шатун в направлении коленчатого вала (в результате цилиндров) или один из двух. Шатун выполнен в виде вилки и включает в себя второй, так что второй шатун входит в зацепление с коленчатым валом между отверстиями для вилки.Тогда нет продольного смещения цилиндров один за другим, и, следовательно, нет дополнительных опрокидывающих моментов. Этот более сложный дизайн - z. Встречается на мотоциклах Harley-Davidson; передний V-образный цилиндр наклонен к заднему цилиндру, но не смещен в сторону.

Главная и вторичная шатуны дизель 1-5Д 49 Советский тепловоз ТЭ109

Существует также другой тип шатуна вилки: шатун на смещении коленчатого вала, но шатун поднимается вверх по Y-образной форме, чтобы направлять два поршня: один поршень нормальной конструкции, поршень и проушина шатуна, каждый с круглым расточка, другая проушина тоже круглая, но поршень с прорезью для свободы передвижения второго поршневого пальца.Эта конструкция использовалась Пухом с 1920-х годов для так называемого двухпоршневого двигателя, основанного на двухтактном принципе, но позже была заменена конструкцией рычажного механизма или вспомогательного шатуна. Преимущество двойного поршня заключается в асимметрии пазовых регуляторов газообмена, что стало возможным благодаря смещенному ходу двух поршней. С другой стороны, имеются значительные недостатки: проблемы с охлаждением, стоимость конструкции и двойная общая камера сгорания неблагоприятной формы с длинными путями пламени и относительно высоким потреблением.И вилка, и шатуны, использующие асимметричные фазы газораспределения, можно найти на мотоциклах Puch с начала двадцатых до конца шестидесятых. Между концом сороковых и серединой пятидесятых годов на мотоциклах завода Triumph в Нюрнберге шатуны были раздвоены параллельно оси коленчатого вала, что, однако, не позволяло добиться асимметричной синхронизации.

Другой альтернативой является использование главного шатуна с третьей проушиной на стороне рядом с отверстием под шатун кривошипа, который прикреплен к более короткому вторичному шатуну.Недостаток этой технологии: с точки зрения механики вибрации это сцепная шестерня с очень сложным геометрическим описанием движения вторичных шатунов.

В радиальных двигателях, в зависимости от количества цилиндров, до восьми вспомогательных шатунов действуют со стороны главного шатуна, например, в девятицилиндровом двигателе.

См. Также

литература

  • Туллия Ритти, Клаус Греве, Пауль Кессенер: Рельеф водяной каменной пилы на саркофаге в Иераполисе и его значение.Neander Motors, по состоянию на 1 декабря 2015 г.
  • ↑ Архивная копия (Памятка от 2 апреля 2015 г. в Интернет-архиве )
  • Шатун | History Wiki

    Файл: Поршень и шатун.jpg Поршень

    (вверху) и шатун типичного автомобильного двигателя (масштаб в сантиметрах)

    В поршневом двигателе с возвратно-поступательным движением шатун или шатун соединяет поршень с кривошип или коленчатый вал.

    Свидетельства наличия шатуна появляются на лесопилке в Иераполе (Малая Азия) в конце III века.Он также появляется на двух лесопильных заводах VI века, раскопанных в Эфесе, Малая Азия, и Герасе, Иордания. [1]

    В Китае кривошипно-шатунный механизм появился в 5-м веке, а в 6-м веке - кривошипно-шатунный механизм с поршневым штоком. [2]

    Где-то между 1174 и 1206 годами арабский изобретатель и инженер Аль-Джазари изобрел машину, которая впервые включала шатун с коленчатым валом, чтобы перекачивать воду как часть водоподъемной машины. [3] [4]

    Двигатели внутреннего сгорания [править | править источник]

    Файл: Диаграмма четырехтактного двигателя .jpg

    Компоненты типичного четырехтактного поршневого двигателя DOHC. (E) Выпускной распредвал, (I) Впускной распределительный вал, (S) Свеча зажигания, (V) Клапаны, (P) Поршень, (R) Шатун, (C) Коленчатый вал, (W) Водяная рубашка для потока охлаждающей жидкости.

    Файл: Неисправный поршень и шатун.jpg

    Отказ шатуна - одна из самых частых причин катастрофического отказа двигателя.

    В современных автомобильных двигателях внутреннего сгорания шатуны чаще всего изготавливаются из стали для серийных двигателей, но могут быть из алюминия (для легкости и способности поглощать высокие удары за счет долговечности) или титана (для комбинации прочности и легкости за счет доступности) для двигателей с высокими рабочими характеристиками или из чугуна для таких применений, как мотороллеры. Они не закреплены жестко на обоих концах, поэтому угол между шатуном и поршнем может изменяться по мере того, как шток перемещается вверх и вниз и вращается вокруг коленчатого вала.Шатуны, особенно в гоночных двигателях, можно назвать шатунами «заготовок», если они изготовлены из цельной металлической заготовки, а не отливаются.

    Малый наконечник прикрепляется к поршневому пальцу, поршневому пальцу (обычный британский термин) или наручному пальцу, который в настоящее время чаще всего запрессовывается в шатун, но может поворачиваться в поршне, конструкция «плавающего наручного пальца» . Головка шатуна соединяется с шейкой подшипника на ходу кривошипа, работая на сменных вкладышах подшипника, доступных через болты шатуна , которые удерживают «крышку» подшипника на головке шатуна; Обычно в подшипнике и большом конце шатуна просверливается точечное отверстие, так что смазывающее моторное масло под давлением брызгает на упорную сторону стенки цилиндра для смазывания хода поршней и поршневых колец.

    Шатун находится под огромным напряжением от возвратно-поступательной нагрузки, представленной поршнем, фактически растягиваясь и сжимаясь при каждом обороте, и нагрузка увеличивается до третьей степени с увеличением частоты вращения двигателя. Отказ шатуна, обычно называемый «выбросом шатуна», является одной из наиболее распространенных причин катастрофического отказа двигателя в автомобилях, поскольку часто сломанный стержень проходит через боковую часть картера, что приводит к неисправности двигателя; это может быть результатом усталости рядом с физическим дефектом штока, нарушения смазки в подшипнике из-за неправильного обслуживания или из-за выхода из строя болтов штанги из-за дефекта, неправильной затяжки или повторного использования уже использованных (напряженных) болтов, если это не так. рекомендуемые.Несмотря на то, что такие сбои часто возникают на телевизионных соревнованиях по автомобильным соревнованиям, такие сбои довольно редко встречаются на серийных автомобилях при обычной повседневной вождении. Это связано с тем, что производимые автозапчасти имеют гораздо больший коэффициент безопасности и часто более систематический контроль качества.

    При создании двигателя с высокими рабочими характеристиками большое внимание уделяется шатунам, устранению концентраторов напряжений с помощью таких методов, как шлифование краев стержня до гладкого радиуса, дробеструйное упрочнение для создания сжимающих поверхностных напряжений (для предотвращения образования трещин), балансировка всех узлов шатуна / поршня на один и тот же вес и магнафлюкс, чтобы выявить в противном случае небольшие трещины, которые могут привести к выходу штока из строя под нагрузкой.Кроме того, большое внимание уделяется затяжке болтов шатуна с точным указанным значением; часто эти болты необходимо заменить, а не использовать повторно. Большой конец штока изготавливается как единое целое и разрезается или раскалывается надвое, чтобы обеспечить точную посадку вокруг вкладыша подшипника большого конца. Следовательно, «крышки» шатунов не являются взаимозаменяемыми между шатунами, и при восстановлении двигателя необходимо следить за тем, чтобы крышки разных шатунов не перепутались. Как на шатуне, так и на крышке подшипника обычно тиснится соответствующий номер позиции в блоке цилиндров.

    Последние двигатели, такие как двигатель Ford объемом 4,6 литра и двигатель Chrysler объемом 2,0 литра, имеют шатуны, изготовленные с использованием порошковой металлургии, что позволяет более точно контролировать размер и вес при меньшем количестве механической обработки и меньшем количестве лишней массы, которую необходимо обработать для балансировки. Затем крышка отделяется от стержня в процессе разрушения, что приводит к неровной поверхности сопряжения из-за зерна металлического порошка. Это гарантирует, что при повторной сборке крышка будет идеально расположена по отношению к штоку, по сравнению с небольшими перекосами, которые могут возникнуть, если обе сопрягаемые поверхности будут плоскими.

    Основным источником износа двигателя является боковое усилие, прилагаемое к поршню через шатун коленчатым валом, которое обычно изнашивает цилиндр, приобретая овальное поперечное сечение, а не круглое, что делает невозможным правильное уплотнение поршневых колец относительно вала. стенки цилиндров. Геометрически видно, что более длинные шатуны уменьшают величину этой боковой силы и, следовательно, увеличивают срок службы двигателя. Однако для данного блока цилиндров сумма длины шатуна и хода поршня является фиксированным числом, определяемым фиксированным расстоянием между осью коленчатого вала и верхней частью блока цилиндров, где крепится головка блока цилиндров; таким образом, для данного блока цилиндров более длинный ход поршня, обеспечивающий больший рабочий объем и мощность двигателя, требует более короткого шатуна (или поршня с меньшей высотой сжатия), что приводит к ускоренному износу цилиндра.

    Составные стержни [править | править источник]

    Многоцилиндровые многорядные двигатели, такие как V-12, имеют мало места для многих шатунных шейек на ограниченной длине коленчатого вала. Это трудный для решения компромисс, и его последствия часто приводили к отказу двигателей (Sunbeam Arab, Rolls-Royce Vulture).

    Самым простым решением, почти универсальным для двигателей дорожных автомобилей, является использование простых стержней, в которых цилиндры с обоих сторон имеют общую шейку.Это требует, чтобы стержневые подшипники были на уже , что увеличивает нагрузку на подшипник и увеличивает риск выхода из строя высокопроизводительного двигателя. Это также означает, что противоположные цилиндры не совсем выровнены друг с другом.

    Файл: Renault 190HP conrods fig5.jpg

    Шарнирно-сочлененные шатуны в авиадвигателе времен Первой мировой войны

    В некоторых типах двигателей используются ведущие / ведомые стержни, а не простой тип, показанный на рисунке выше. Главный стержень несет один или несколько кольцевых штифтов, к которым болтами прикреплены большие концы подчиненных стержней гораздо меньшего размера на других цилиндрах.Радиальные двигатели обычно имеют главный шток для одного цилиндра и подчиненные штоки для всех других цилиндров в том же ряду. В некоторых конструкциях V-образных двигателей используется шток ведущий / ведомый для каждой пары противоположных цилиндров. Недостатком этого является то, что ход вспомогательной штанги немного короче, чем ход ведущей, что увеличивает вибрацию в V-образном двигателе, что катастрофически характерно для Sunbeam Arab.

    Обычным решением для высокопроизводительных авиадвигателей является «раздвоенный» шатун. Один стержень разделен на две части на большом конце, а другой утончен, чтобы поместиться в эту вилку.Журнал по-прежнему используется между цилиндрами. Rolls-Royce Merlin использовал этот стиль «вилки и лезвия».

    Файл: 60163 Шатуны Tornado.jpg

    60163 Шатуны Tornado

    В паровозах кривошипные штифты обычно устанавливаются непосредственно на одной или нескольких парах ведущих колес, а ось этих колес служит коленчатым валом. Шатуны, также называемые коренными шатунами ( в практике США ), проходят между кривошипными штифтами и крейцкопфами, где они соединяются с поршневыми штоками.Крейцкопфы или направляющие ствола также используются в больших дизельных двигателях, изготовленных для морских перевозок. Подобные стержни между ведущими колесами называются стяжными стержнями ( в британской практике ).

    Шатуны небольших паровозов обычно имеют прямоугольное сечение, но на небольших локомотивах иногда используются стержни морского типа с круглым сечением. Стивен Левин, который строил как локомотивы, так и судовые двигатели, часто использовал круглые стержни.У компании Gresley A4 Pacifics, такой как Mallard, был шатун из легированной стали с перегородкой толщиной всего 3/8 дюйма.

    На пароходах Western Rivers шатуны правильно называются шатунами , а иногда неправильно называются рычагами шатунов.

    1. ↑ Ritti, Grewe & Kessener 2007, стр. 161
    2. Джозеф Нидхэм (1975), «История и человеческие ценности: китайский взгляд на мировую науку и технологию», Философия и социальные действия II (1-2): 1-33 [4], http: / / citeseerx.ist.psu.edu/viewdoc/download?doi=10.1.1.122.293&rep=rep1&type=pdf#page=12, получено 13 марта 2010 г.
    3. ↑ Ахмад И Хассан, Система кривошипно-шатун в непрерывно вращающейся машине
    4. Салли Ганчи, Сара Ганчер (2009), Ислам и наука, медицина и технологии , The Rosen Publishing Group, стр. 41, ISBN 1435850661
    • Ритти, Туллия; Греве, Клаус; Кессенер, Пол (2007), «Рельеф водяной каменной пилы на саркофаге в Иераполе и его последствия», Журнал римской археологии 20 : 138–163
    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
