Из чего состоит свеча зажигания: Свечи зажигания автомобильного двигателя, устройство

Свечи зажигания автомобильного двигателя, устройство

Свеча зажигания – устройство, предназначенное для воспламенения топливной смеси, поступающей в камеры сгорания двигателя, в конце такта сжатия.

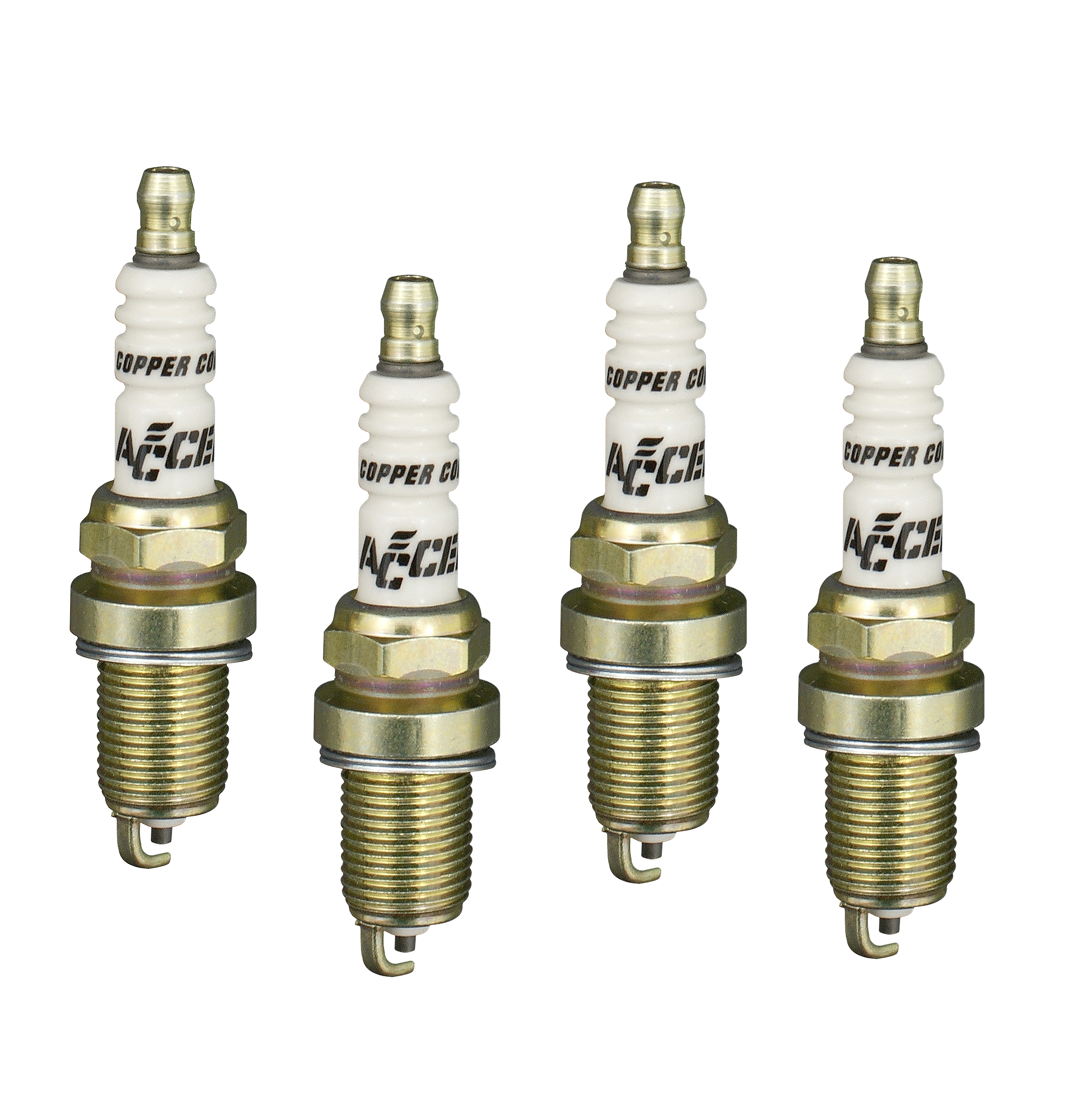

Свечи зажигания

— Принцип действия свечей зажигания

Электрический ток высокого напряжения (до 40.000 В) подаётся по высоковольтным проводам от катушки зажигания, через распределитель зажигания, к свече зажигания. Между центральным электродом свечи (плюс) и её боковым электродом (минус) возникает искровой разряд. От этой искры воспламеняется топливная смесь, находящаяся в камере сгорания двигателя в конце такта сжатия.

— Виды свечей зажигания

Свечи зажигания бывают искровые, дуговые, накаливания. Нас будут интересовать искровые, применяющиеся в бензиновых двигателях внутреннего сгорания.

— Расшифровка маркировки свечей зажигания отечественного производства

В качестве примера возьмём широко распространённую свечу А17ДВРМ.

А – резьба М 14 1,25

17 – калильное число

Д – длина резьбовой части 19 мм (с плоской посадочной поверхностью)

В – выступание теплового конуса изолятора свечи за торец резьбовой части корпуса

Р – встроенный помехоподавительный резистор

М – биметаллический центральный электрод

Также могут быть указаны – дата изготовления, производитель, страна изготовления.

Подробнее: «Расшифровка маркировки свечей зажигания отечественного производства».

Маркировка свечей зажигания импортного производства не имеет единой системы расшифровки. Что она означает для тех или иных свечей можно посмотреть на сайтах их производителей.

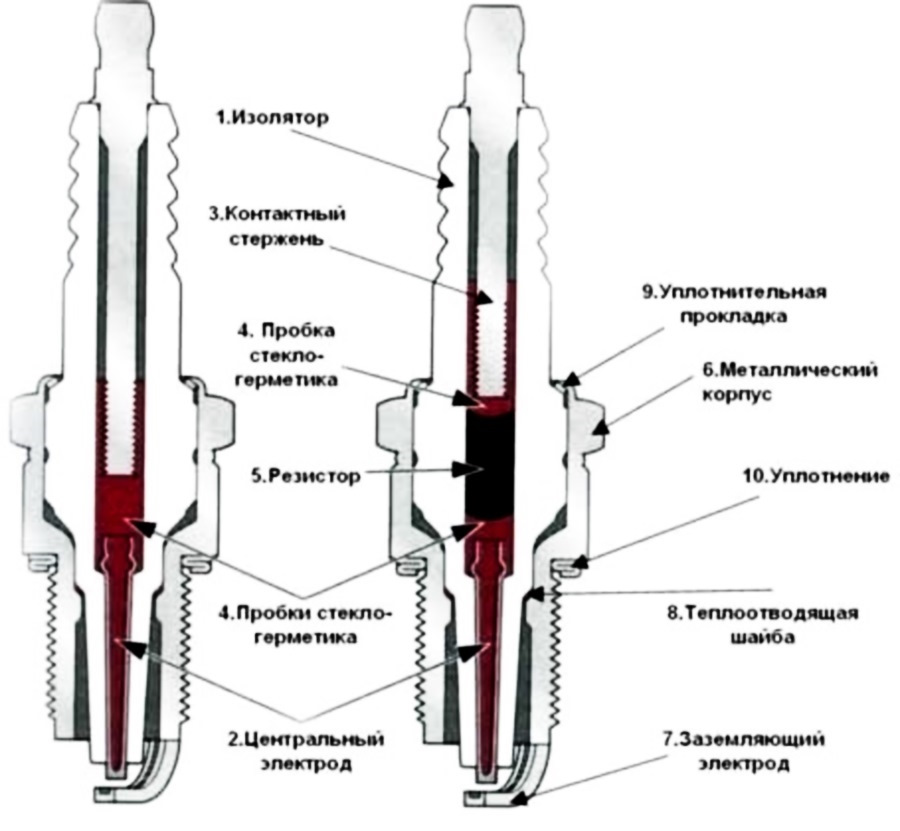

— Устройство свечи зажигания

Устройство стандартной свечи зажигания

Контактный наконечник

Служит для крепления высоковольтного провода на свече.

Изолятор

Выполнен из высокопрочной алюминиево-оксидной керамики, выдерживающей температуру до 1000⁰ и электрический ток напряжением до 60.000 В. Необходим для электрической изоляции внутренних деталей свечи (центрального электрода и т. д.) от ее корпуса. То есть разделения «плюса» и «минуса». Имеет несколько кольцевых канавок в верхней части и покрытие из специальной глазури, служащих для предотвращения утечки тока. Часть изолятора со стороны камеры сгорания, выполненная в виде конуса называется тепловым конусом и может как выступать за пределы резьбовой части корпуса (горячая свеча), так и быть утопленным в него (холодная свеча).

Корпус свечи

Изготовлен из стали. Служит для вворачивания свечи в головку блока двигателя и отведения тепла от изолятора и электрода. Помимо этого он является проводником «массы» автомобиля к боковому электроду свечи.

Центральный электрод

Наконечник центрального электрода изготавливают из жаростойкого железо-никелевого сплава с сердечником из меди и других редкоземельных металлов (т. н. биметаллический электрод). Он проводит электрический ток для создания искры и является наиболее горячей частью свечи.

Боковой электрод

Изготавливается из жаропрочной стали с примесью марганца и никеля. На некоторых свечах может быть несколько боковых электродов для улучшения искрообразования. Так же существуют биметаллические боковые электроды (например, железо с медью) имеющие лучшую теплопроводность и увеличенный ресурс. Боковой электрод предназначен для обеспечения образования искры на свече зажигания между ним и центральным электродом. Выполняет роль «массы» (минуса).

Помехоподавительный резистор

Изготовлен из керамики. Служит для подавления радиопомех. Соединение резистора с центральным электродом герметизировано специальным герметиком. Имеется не на всех свечах зажигания. Например, А17ДВ его нет, А17ДВР есть.

Уплотнительное кольцо

Выполнено из металла. Служит для уплотнения соединения свечи с посадочным гнездом в головке блока. Присутствует на свечах с плоской контактной поверхностью. На свечах с конусной контактной поверхностью его нет. На модели показана свеча с плоской посадочной поверхностью и уплотнительным кольцом.

— Зазор между электродами свечи зажигания

Двигатель легкового автомобиля эффективно работает только при определенном зазоре между электродами свечей зажигания. Зазор в свечах зажигания должен соответствовать требованиям заводской инструкции по эксплуатации автомобиля. При меньшем зазоре искра между электродами получается короткой и слабой, сгорание топливной смеси ухудшается. При большем зазоре увеличивается напряжение, необходимое для пробивания воздушного промежутка между электродами свечи, и искры вообще может не быть или она будет, но очень слабая.

Измеряется зазор при помощи круглого щупа необходимого диаметра. Не рекомендуется применение плоского щупа, так как измерение зазора будет неточным. Объясняется это тем, что при работе свечи происходит перенос металла с одного электрода на другой. На одном электроде, со временем, образуется ямка, на другом бугорок. Поэтому для измерения зазоров подходят только круглые щупы.

Зазор между электродами свечи зажигания регулируют только подгибанием бокового электрода.

С наступлением зимы, для снижения пробивного напряжения нормальный зазор можно уменьшить на 0,1 – 0,2 мм. При прокрутке двигателя стартером в мороз, двигатель быстрее будет схватывать.

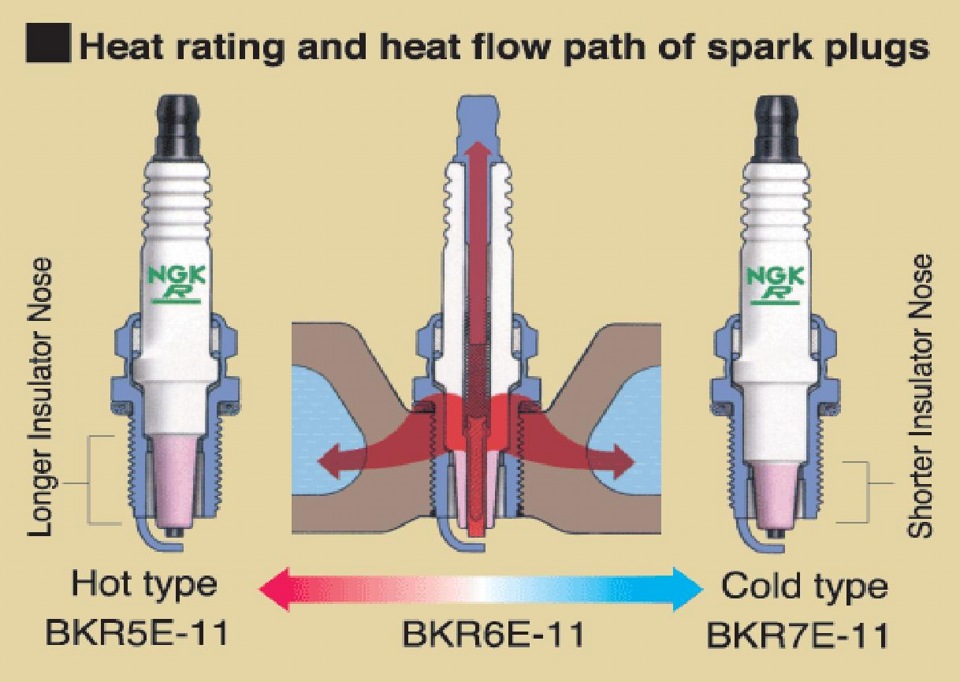

— Калильное число

Тепловая характеристика свечи зажигания (способность противостоять нагреву) называется калильным числом. Для каждого типа двигателя требуется свеча зажигания с определенным калильным числом. Свечи делятся на холодные (с высоким калильным числом) и горячие (с низким калильным числом).

Калильное число определяется материалом изолятора и длиной его нижней части (у горячих свечей он более длинный). Отечественные свечи имеют показатели калильного числа от 11 до 23, зарубежные индивидуально у каждого производителя.

При неправильно подобранных свечах зажигания возможно калильное зажигание, когда топливная смесь в цилиндрах поджигается преждевременно не электрической искрой, возникающей между ее электродами, а  от раскаленного корпуса свечи. Двигатель в этом случае звенит под нагрузкой (детонация, «пальцы стучат») как при неверно выставленном угле опережения зажигания, а также продолжает некоторое время работать при выключении зажигания. Необходимо заменить свечи на более холодные.

И, наоборот, наличие постоянно возникающих черных отложений (нагар) на электродах свечей, при заведомо исправном двигателе, говорит о том, что свечи зажигания холодные и их следует заменить на более горячие.

Правильно подобранные свечи должны иметь светло-коричневый цвет в нижней части, так как температурный режим такой свечи 600-800⁰. В этом случае свеча самоочищается, масло, попавшее на нее, выгорает, нагар не образуется. Если температура ниже 600⁰ (например, при постоянном движении в городе), то свеча очень быстро покрывается нагаром, если выше 800⁰ (при движении на мощностных режимах) возникает калильное зажигание. Поэтому стоит подбирать свечи для своего двигателя согласно рекомендациям его завода-производителя.

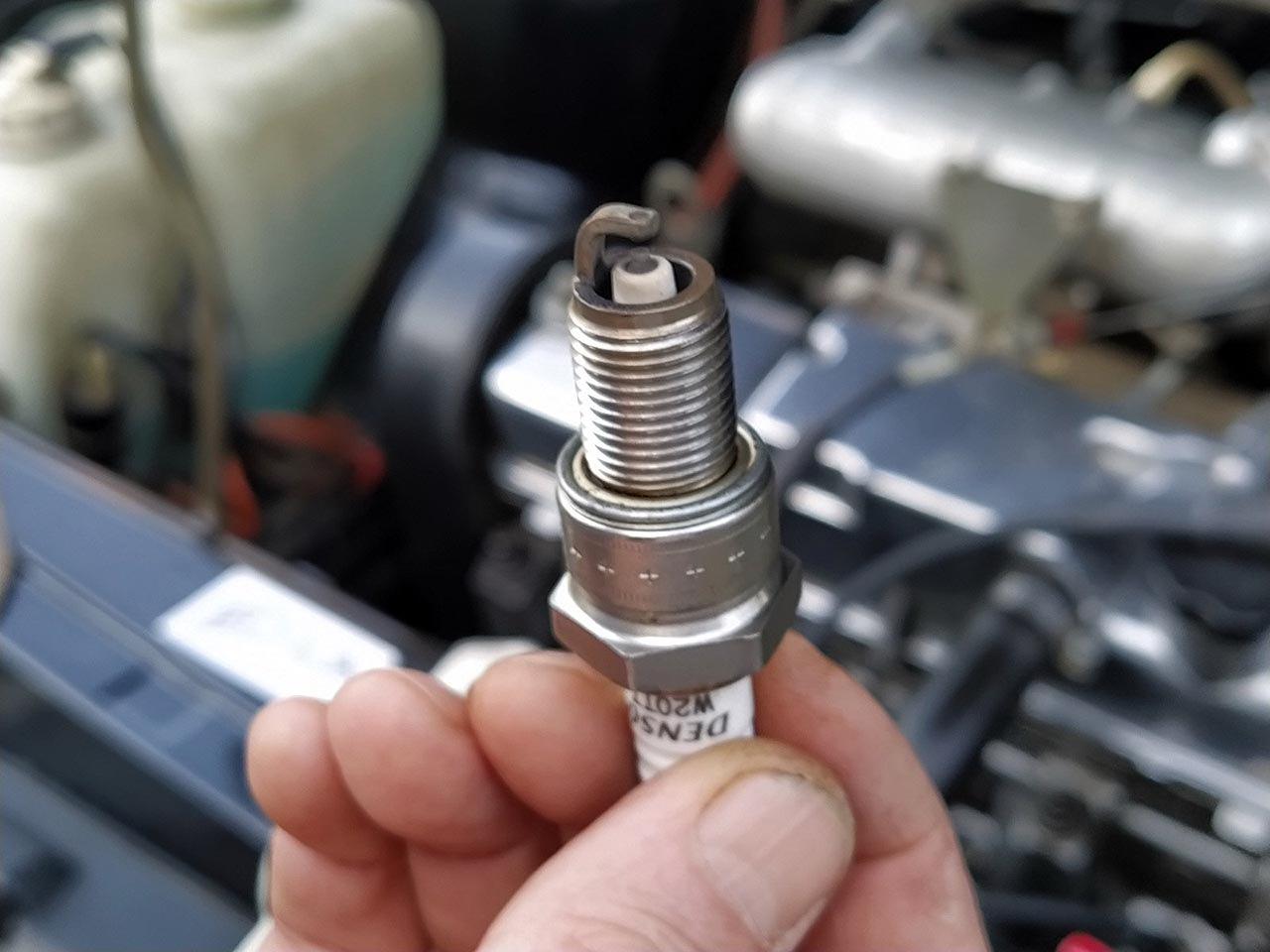

— Проверка свечей зажигания

Выкрутите свечи и осмотрите их центральные электроды. Если они черные — топливная смесь переобогащается, если они светлые (светло-серые) — топливная смесь обеднена.

Дефекты свечей зажигания

Дефектные свечи меняем.

Еще статьи по электрике автомобилей ВАЗ

— Применяемость свечей зажигания на автомобилях ВАЗ

— Неисправности свечей зажигания

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов на автомобилях ВАЗ 2108, 2109, 21099

— «Мокрые» свечи зажигания, причины неисправности

— Заливает свечи зажигания, причины неисправности

Все обо всем.

Свечи зажигания

Общеизвестно, что один из самых важных компонентов, определяющих качественную работу мотора — это свечи зажигания. Кто бы мог представить, что такой маленький элемент автомобиля влияет на очень много функций в работе вашей машины, а именно на: своевременный старт двигателя, стабильную его работу в режиме холостого хода, доведение до максимально возможной скорости, экономичности и расходе топлива, а также на приемистость авто. О функциях свечей зажигания мы и поговорим в статье.

Чем чревата неисправность свечей?

Свеча зажигания — это, можно сказать, зонд диагностики, который уже встроен в мотор и навыки работы с таким зондом будут полезны любому водителю.

Поломка этого маленького элемента чревато выходом из стоя прочих устройств всей системы зажигания: катушек, крышки трамблера или, что еще хуже, довольно дорогого каталитического нейтрализатора газов, если, конечно, он имеется в вашей машине. По сути, свеча зажигания является узлом, который наиболее приближен к рабочим процессам цилиндров двигателя. Состояние свечи говорит об уровне температуры под капотом, о качестве используемого топлива и о составе смеси сгорания.

Устройство свечей

Согласно терминологии, свеча — это устройство для зажигания воздушно-топливной смеси, использующаяся в каждом бензиновом двигателе внутреннего сгорания. Зажигание происходит с помощью электрического разряда с напряжением в тысячи, а то и десятки тысяч вольт, образующееся между электродами. В состав свечи входят:

• изолятор;
• контактный вывод;
• ребра изолятора;
• центральный и боковой электроды в металлической оправе;
• уплотнитель.

Контактная группа состоит из одного центрального и одного или нескольких боковых контактов, покрытых напылением. Керамика свечи способна выдержать очень высокую температуру, так как является металлом высокой теплоотдачи.

Внутри новых свечей имеется помехоподавляющий резистор, которого нет в старых, поэтому если у вас свечи старого поколения, то в радиоприемнике постоянно присутствует треск.

Важные параметры

Важнейшими параметрами свечей зажигания являются калильное число и длина промежутка искры.

• «Калильное число является показателем тепловых свойств свечи (ее способности нагреваться при различных тепловых нагрузках двигателя). Оно пропорционально среднему давлению, при котором в процессе испытаний свечи на моторной тарировочной установке в ее цилиндре начинает появляться калильное зажигание (неуправляемый процесс воспламенения рабочей смеси от раскаленных элементов свечи)»

Калильное число отвечает за количество тепла, отводящееся свечой из камеры сгорания, а длина промежутка — за качество сгорания воздушно-топливной смеси. Чем больше этот промежуток, тем точнее происходит воспламенение свечи.

Техническое обслуживание

Поломка свечи — это, конечно, очень серьезная проблема, но вполне поправимая. Неисправные свечи зажигания необходимо «вычислить и устранить». Учитывайте, что нужно использовать только те свечи, которые рекомендованы заводом-изготовителем вашего автомобиля. Если все же стопроцентный аналог найти не удается, то вновь купленные свечи должны наиболее близко соответствовать «родным» по своим тепловым характеристикам и геометрическим размерам.

Техническое обслуживание свечей рекомендуется проводить через каждый 5 тысяч километров пробега. А полную замену делать после 30 тысяч километров пробега машины.

Покупку свечей лучше делать там, где есть соблюдение гарантийных обязательств и возможность их проверки. Нормальное состояние свечи можно определить по ее внешнему виду: равномерное распределение на керамической юбке центрального электрода отложений серо-коричневого или кофейного цвета. Самым доступным способом проверки рабочего состояния свечи является ее присоединение к бронепроводу, после чего нужно положить на двигатель, что создаст «массу» и крутануть стартер, если свеча рабочая, то между ее электродами возникает искра.

Давайте посмотрим видеоролик о свечах зажигания:

Стоит также поговорить о подделках. Обратите внимание на рисунок, на нем детально показаны на какие узлы свечи стоит обратить внимание. Самой главной рекомендацией в этом случае является отказ от покупки дешевых свечей, особенно если на их корпусе нет клейма одного из ведущих производителей. Также обратите внимание на их упаковку. Не поленитесь открыть ее прямо в магазине после покупки. Кривой центральный электрод, окалины, сколы и трещины, отогнутые боковые электроды — прямое свидетельство того, что вы приобрели фальшивый товар. Можете смело возвращать его продавцу.

Удачного вам выбора и не забывайте о своевременном обслуживании свечей.

В статье использованы изображения с сайтов www.98region.com, www.autocarinfo.ru, www.110km. ru, www.liverss.ru

Как работают свечи зажигания в автомобиле

В процессе работы двигателя на свечи воздействуют электрические, тепловые, механические и химические нагрузки. Разберемся, как работают свечи зажигания автомобиля.

Какие нагрузки испытывают

Тепловые нагрузки

Свечу устанавливают в головке блока цилиндров так, что ее рабочая часть находится в камере сгорания, а контактная — в подкапотном пространстве. Температура газов в камере сгорания изменяется от нескольких десятков градусов на впуске до двух-трех тысяч при сгорании. Из-за неравномерности нагрева температура в различных сечениях свечи может отличаться на сотни градусов, что приводит к тепловым напряжениям и деформациям. Это усугубляется тем, что изолятор и металлические детали отличаются по величине коэффициента термического расширения.

Механические нагрузки

Давление в цилиндре двигателя изменяется от давления ниже атмосферного на впуске до 50 кгс/см2 и выше при сгорании. Свечи дополнительно подвергаются вибрационным нагрузкам.

Химические нагрузки

При сгорании образуется целый «букет» химически активных веществ, способных вызвать окисление даже весьма стойких материалов, тем более что рабочая часть изолятора и электродов может иметь рабочую температуру до 900 °С.

Электрические нагрузки

При искрообразовании, длительность которого может составлять до 3 мс, изолятор свечи оказывается под воздействием импульса высокого напряжения. В некоторых случаях напряжение может достигать 20-25 кВ. Некоторые типы систем зажигания могут создавать напряжение значительно выше, но его ограничивает пробивное напряжение искрового зазора.

Отклонения от нормального процесса сгорания

При некоторых условиях нормальный процесс сгорания может нарушаться, что отражается на надежности и сроке службы свечи. К таким нарушениям относят следующие:

Пропуски воспламенения

Могут возникнуть из-за обедненной горючей смеси, пропусков искрообразования или недостаточной энергии искры. При этом усиливается процесс образования нагара на изоляторе и электродах.

Калильное зажигание

Различают преждевременное, сопровождающее появлением искры и запаздывающее — вызванное перегретыми участками поверхностей выпускного клапана, поршня или свечи.

При преждевременном калильном зажигании самопроизвольно увеличивается угол опережения зажигания. Это приводит к росту температуры, детали двигателя перегреваются и угол опережения зажигания еще больше увеличивается. Процесс принимает ускоряющийся характер до момента, когда угол опережения зажигания станет таким, что мощность двигателя начнет падать.

При калильном зажигании вероятны повреждения выпускного клапана, поршня, поршневых колец и прокладки головки блока цилиндров. У свечи могут сгореть электроды или оплавиться изолятор.

Детонация

Возникает при недостаточной детонационной стойкости топлива в наиболее удаленном от свечи месте, в результате сжатия еще не сгоревшей горючей смеси. Детонация распространяется со скоростью 1500-2500 м/с, что превышает скорость звука и вызывает локальный перегрев цилиндра, поршня, клапанов и свечи. На изоляторе свечи могут образоваться сколы и трещины, электроды могут оплавиться и полностью выгореть. Характерными признаками детонации являются металлические стуки, вибрация и потеря мощности двигателя, увеличение расхода топлива и появление черного дыма.

Особенностью детонации является задержка по времени от момента наступления необходимых условий до её возникновения. Детонация наиболее вероятна при относительно небольших оборотах двигателя и полной нагрузке, например при движении автомобиля на подъеме при полностью нажатой педали газа. Если мощность двигателя оказывается недостаточной, скорость автомобиля и частота вращения мотора уменьшаются.

При недостаточном октановом числе топлива возникает детонация, сопровождаемая звонким металлическим стуком.

Дизелинг

В некоторых случаях возникает неуправляемая работа бензинового двигателя с выключенным зажиганием при очень малой частоте вращения мотора. Это явление возникает из-за самовоспламенения горючей смеси при сжатии, подобно тому, как это происходит в дизелях. На двигателях, где не исключена возможность подачи топлива в цилиндр при выключенном зажигании, дизелинг возникает при попытке остановить двигатель. При выключении зажигания двигатель продолжает работать с очень малыми оборотами и крайне неравномерно. Это может продолжаться несколько секунд, затем двигатель самопроизвольно останавливается.

Причина дизелинга — в особенностях конструкции камеры сгорания и в качестве топлива. Свечи не могут являться причиной этого явления, так как их температура при малых оборотах явно недостаточна для воспламенения горючей смеси.

Нагар на свече

Это твердая углеродистая масса, образующаяся при температуре поверхности 200°С и выше. Свойства, внешний вид и цвет нагара зависят от условий его образования, состава топлива и моторного масла. Если свечу очистить от нагара, то ее работоспособность восстанавливается. Поэтому одно из требований к свече — способность самоочищаться от нагара.

Удаление нагара, если в продуктах сгорания нет несгораемых веществ, происходит при температуре 300-350°С — это нижний предел работоспособности свечи. Эффективность самоочищения от нагара зависит от того, как быстро изолятор нагреется до этой температуры после пуска двигателя.

Свечи зажигания — это… Что такое Свечи зажигания?

Свечи зажигания

Свеча зажигания — устройство для поджига топливо-воздушной смеси в самых разнообразных тепловых двигателях. Бывают искровые, дуговые, калильные, каталитические.

В бензиновых двигателях внутреннего сгорания используются искровые свечи. Поджиг горючей смеси производится электрическим разрядом напряжением в несколько тысяч или десятков тысяч вольт, возникающим между электродами свечи. Свеча срабатывает на каждом такте, в определённый момент работы двигателя.

В ракетных двигателях свеча зажигает топливную смесь электрическим разрядом только в момент запуска. Чаще всего, в процессе работы свеча разрушается и к повторному использованию непригодна.

В турбореактивных двигателях свеча воспламеняет смесь в момент запуска мощным дуговым разрядом. После этого горение факела поддерживается самостоятельно.

Калильные и одновременно каталитические свечи используются в модельных двигателях внутреннего сгорания. Топливная смесь двигателей специально содержит компоненты, которые легко воспламеняются в начале работы от раскалённой проволочки свечи. В дальнейшем накал нити поддерживается каталитическим окислением паров спирта, входящего в смесь.

Устройство свечей зажигания

Устройство свечи зажигания
1 — Контактный вывод
2 — рёбра изолятора
3 — изолятор
4 — металлическая оправа
5 — центральный электрод
6 — боковой электрод
7 — уплотнитель

Свеча зажигания состоит из металлической оправы, изолятора и центрального проводника.

Детали свечи зажигания

Контактный вывод

Контактный вывод расположенный в верхней части свечи предназначен для подключения свечи к высоковольтным проводам системы зажигания. Могут встречаться несколько слегка различных вариантов конструкции. Наиболее часто провод к свече зажигания имеет защёлкивающийся контакт, который надевается на вывод свечи. В других типах конструкции провод может крепиться к свече гайкой. Часто вывод свечи делают универсальным: в виде оси с резьбой и навинчивающегося защёлкивающегося контакта.

Рёбра изолятора

Рёбра изолятора предотвращают электрический пробой по его поверхности.

Изолятор

Изолятор, как правило, делается из алюминиево-оксидной керамики, которая должна выдерживать температуры от 450 до 1000°C и напряжение до 60 000 В. Точный состав изолятора и его длина частично определяют тепловую маркировку свечи.

Часть изолятора, непосредственно прилегающая к центральному электроду, наиболее сильно влияет на качество работы свечи зажигания. Применение керамического изолятора в свече предложено Г. Хонольдом вследствие перехода к высоковольтному зажиганию.

Уплотнители

Служат для предотвращения проникновения горячих газов из камеры сгорания.

Металлическая оправа (корпус)

Служит для завинчивания свечи и удержания её в резьбе головки блока цилиндров, для отвода тепла от изолятора и электродов, а также служит проводником электричества от «массы» автомобиля к боковому электроду.

Боковой электрод

Как правило, изготавливается из легированой никелем и марганцем стали. Приваривается контактной сваркой к корпусу. Боковой электрод, зачастую, очень сильно нагревается во время работы, что может привести к калильному зажиганию. Некоторые конструкции свечей используют несколько боковых электродов. Для увеличения долговечности электроды дорогих свечей снабжают напайками из платины и других благородных металлов. С 1999 года на рынке появились свечи нового поколения — так называемые плазменно-форкамерные свечи, где роль бокового электрода играет сам корпус свечи. При этом образуется кольцевой (коаксиальный) искровой зазор, где искровой заряд перемещается по кругу. Такая конструкция обеспечивает большой ресурс и самоочистку электродов. Форма бокового электрода в зоне пробоя напоминает сопло Лаваля, за счёт чего создаётся поток раскалённых газов истекающих из внутренней полости свечи. Этот поток эффективно поджигает рабочую смесь в КС (камера сгорания), полнота сгорания и мощность увеличивается, токсичность ДВС уменьшается.

Центральный электрод

Центральный электрод как правило соединяется с контактным выводом свечи через керамический резистор, это позволяет уменьшить радиопомехи от системы зажигания. Наконечник центрального электрода изготавливают из железо-никелевых сплавов с добавлением меди, хрома и благородных и редкоземельных металлов. Обычно центральный электрод — наиболее горячая деталь свечи. Кроме того, центральный электрод должен обладать хорошей способностью к эмиссии электронов, для облегчения искрообразования (предполагается, что искра проскакивает в той фазе импульса напряжения, когда центральный электрод служит катодом). Поскольку напряжённость электрического поля максимальна вблизи краёв электрода, искра проскакивает между острым краем центрального электрода и краем бокового электрода. В результате этого края электродов подвергаются наибольшей электрической эрозии. Раньше свечи периодически вынимали и удаляли следы эрозии наждаком. Сейчас, благодаря применению сплавов с редкоземельными и благородными металлами (иттрий, иридий, платина, вольфрам, палладий), нужда в зачистке электродов практически отпала. Срок службы при этом существенно вырос.

Зазор

Зазор — минимальное расстояние между центральным и боковым электродом. Величина зазора — это компромисс между «мощностью» искры, т.е. размерами плазмы, возникающей при пробое воздушного зазора и между возможностью пробить этот зазор в условиях сжатой воздушно-бензиновой смеси.

Факторы, определяющие зазор:

1) Чем больше зазор — тем больше размеры искры, => больше вероятность воспламенения смеси и больше зона воспламенения. Всё это положительно влияет на потребление топлива, равномерность работы, понижает требования к качеству топлива, повышает мощность. Кстати, такие эксперименты уже делали — двигатель работал чуть ли не на парах и разлагающихся при этом молекулах воды.

Внимание! Слишком увеличивать зазор тоже нельзя, иначе высокое наряжение будет искать более лёгкие пути — скажем пробивать высоковольтные провода на корпус, пробивать изолятор свечи и т.д.

2) Чем больше зазор — тем сложнее пробить его искрой. Т.к.

Пробоем изоляции называют потерю изоляцией изоляционных свойств при превышении напряжением некоторого критического значения, называемого пробивным напряжением Uпр. Соответствующая напряженность электрического поля Eпр = U пр/h, где h – расстояние между электродами, называется электрической прочностью промежутка.

Т.е. чем больше зазор — тем бОльшее напряжение пробоя U пр необходимо. Там есть ещё зависимость от ионизации молекул, равномерности структуры вещества, полярности искры, скорости нарастания импульса .. но это не важно в данном случае. Понятное дело, что высокое напряжение U пр мы не можем поменять — оно определяется катушкой зажигания. А вот зазор h мы поменять можем.

3) Напряжённость поля в зазоре определяется формой электродов. Чем они острее — тем больше напряжённость поля в зазоре и легче пробой (как у иридиевых, платиновых свечей).

4) Пробиваемость зазора зависит от плотности газа в зазоре. В нашем случае — от плотности воздушно-бензиновой смеси. Чем она больше — тем сложнее пробить.

Пробивное напряжение газового промежутка с однородным (ОП) и слабо неоднородным (СНП) электрическим полем зависит как от расстояния между электродами, так и от давления и температуры газа. Эта зависимость определяется законом Пашена, согласно которому пробивное напряжение газового промежутка с ОП и СНП определяется произведением относительной плотности газа δ на расстояние между электродами S,U прf(δS). Относительной плотностью газа называют отношение плотности газа в данных условиях к плотности газа при нормальных условиях (20о С, 760 мм рт. ст.).

Зазор свечей не является константой один раз заданной. Он может и должен подстраиваться под конкретную ситуацию эксплуатации двигателя.

Режимы работы свечей

Искровые свечи бензиновых двигателей по режиму работы условно подразделяют на горячие, холодные, оптимальные. Суть данной классификации — в степени нагрева изолятора и электродов. При работе изолятор и электроды любой свечи должны нагреваться до температур, способствующих «самоочищению» их поверхности от продуктов сгорания топливной смеси — нагара, сажи и т. п. Поэтому изоляторы свечей, работающих в оптимальном режиме всегда цвета «кофе с молоком».

Очистка поверхности изоляторов необходима для предотвращения поверхностных утечек высокого напряжения через слой нагара, что уменьшает мощность искрового пробоя зазора. Однако, если элементы свечи нагреваются слишком сильно, то может возникать неконтролируемое калильное зажигание. Процесс часто проявляется только на больших оборотах. Это может приводить к детонации и разрушению элементов двигателя.

Степень нагрева элементов свечей зависит от следующих основных факторов:

Внутренние: -конструкция электродов и изолятора (длинный электрод нагревается быстрее) -материал электродов и изолятора -толщина материалов -степень теплового контакта элементов свечи с корпусом

Внешние: -степень сжатия и компрессии -тип топлива (более высокооктановое обладает бОльшей температурой сгорания) -стиль езды (на больших оборотах двигателя нагрев свечей больше)

Горячие свечи — конструкция свечей специально разработана таким образом, что снижается теплопередача от центрального электрода и изолятора. Применяются в двигателях с низкой степенью сжатия и при использовании низкооктанового топлива. Т.к. в этих случаях меньше температура в камере сгорания.

Холодные свечи — конструкция свечей специально разработана таким образом, что максимально повышается теплопередача от центрального электрода и изолятора. Применяются в двигателях с высокой степенью сжатия, с высокой компрессией и при использовании высокооктанового топлива. Т.к. в этих случаях больше температура в камере сгорания.

Оптимальные свечи — конструкция свечей разработана таким образом, что теплопередача от центрального электрода и изолятора оптимальна для данного конкретного двигателя. Свечи нормально самоочищаются во всех режимах работы двигателя и в то же время не приводят к калильному зажиганию.

Типовые размеры свечей зажигания

Размеры свечей зажигания классифицируются по типу резьбы на них. Наиболее распространены следующие типы свечей: M10x1 M12x1,25 (мотоциклы) M14x1,25 (автомобили) M18x1,5 (некоторые старые двухтактные двигатели).

Ссылки

Wikimedia Foundation. 2010.

Как работает свеча зажигания? | Новости автомира

Это устройство является важным элементом работы двигателя внутреннего сгорания. Без него трудно представить тепловой двигатель, в том числе функционирование бензинового мотора. Знакомьтесь, это свеча зажигания. Несмотря на то, что данный элемент имеет небольшие габариты, его структура достаточно сложная.

Как работают автомобильные свечи зажигания?

После того, как поршень двигателя сжимает воздух, в камере сжигания образуется высокое давление. Между электродами свечи зажигания (боковым и центральным) образуется электрическая искра. Она воспламеняет топливо. В результате двигатель продолжает работать. Для того чтобы воспламенение было сильным, искра должна быть мощной. В случае если она длиной меньше 1 мм, тогда воспламенение не происходит и двигатель не сможет функционировать. Напряжение между двумя электродами должно быть не меньше 20 000 В. Где взять такое напряжение, ведь аккумулятор вырабатывает всего лишь 12 В? На помощь данному устройству приходит вся система зажигания.

Система зажигания – основа эффективной работы свечи зажигания и двигателя в целом

Классическая форма. Она состоит из катушки зажигания или модуля зажигания, электронного блока управления («Мозги»), прерывателя, конденсатора, аккумулятора. Исправная работа всей системы помогает свече зажигания преобразовывать ток низкого напряжения (12 В) в ток высокого напряжения (25 000 – 30 000 В). «Мозги», подсоединённые к аккумулятору, подают высокое напряжение в катушку зажигания. Она в свою очередь отдаёт энергию в свечу зажигания. Также за работу данного элемента отвечает датчик положения коленчатого вала (ДПКВ). Он установлен на конце коленчатого вала. Когда стержень вращается и его метка совмещается с ДПКВ, то подается сигнал в «Мозги». И опять по кругу. «Мозги» выдают напряжение катушке зажигания, а она свече зажигания. Образуется искра. Следует отметить, что катушка зажигания имеет под каждый цилиндр двигателя свой модуль, от которого отходят высоковольтные провода к свече зажигания. Провода соединяются с помощью наконечника зажигания. Таким образом, в четырёхцилиндровом моторе будет 4 свечи зажигания, соединённые соответственным количеством высоковольтных проводов.

Р.S: на современных авто модуль зажигания и высоковольтные провода отсутствуют. Вместо них устанавливается индивидуальные катушки зажигания, которые подсоединяются под каждую свечу зажигания. Соединяются с каждой катушкой зажигания «Мозги» с помощью индивидуальных управляющих проводов.

Современная система зажигания

1. Замок зажигания
2. Аккумуляторная батарея
3. Индивидуальная катушка зажигания
4. Свеча зажигания
5. ЭБУ двигателя («Мозги»)
6. Датчик положения распределительного вала (ДПРВ)
7. Датчик положения коленчатого вала (ДПВК)

Как часто менять свечи зажигания?

Специалисты утверждают, что свечи зажигания после 30 000 — 40 000 километров пробега (при оптимальных условиях езды) следует менять на новые модели. В среднем этот параметр может быть 15 000 километров езды. А что делать, если вы заметили нагар свечи зажигания? Обращайте внимание на цвет образовавшейся копоти. Свеча зажигания — зеркало работы двигателя. Именно поэтому, светло серый и светло коричневый цвет свидетельствует о качественной работе мотора. А влажный черный маслянистый свечи зажигания нагар свидетельствует о повреждении поршня, цилиндра. Также образование нагара на свече может быть причиной не правильного выбора данного элемента.

Как выбрать свечи зажигания?

• При подборе нового комплекта свечей обращайте внимание на марку автомобиля и параметры её двигателя (мощность и объем). Так свечи зажигания для иномарок не подойдут для отечественных авто. Если сравнить, то свечи зажигания для форд фокус 2 отличаются от свечей зажигания для девятки.
• Учитывайте диаметр резьбы свечи зажигания. Существует такие параметры: 8, 10, 12, 14, 18 миллиметров. Свечи зажигания с резьбой 10мм производятся таким брендами, как NGK, DENSO, Iskra.
• Длина резьбы свечи зажигания бывает до 11,(11,2), 12, (12,7), 17,5,19,25, 25 и более миллиметров. Например, свечи зажигания на хендай гетц будут с длиной резьбы 19 мм.
• Важным параметром является калильное число (время, за которое элемент зажжется) свечи зажигания. В камере сгорания двигателя (в зависимости его мощности и нагрузки) температура повышается по-разному. Чем выше калильное число указано, тем свеча меньше нагревается. Поэтому «горячие» свечи подойдут для авто с небольшой нагрузкой. Для спортивных автомобилей, которые ездят на высокой скорости, на дальние расстояния лучше купить свечи зажигания «холодные». Маркировка калильного числа у каждого производителя разная. Российские бренды придерживаются таких параметров. Горячие свечи: 11-14. Холодные свечи: 20 и более. Средние свечи: 17-19.
• Материал центрального электрода. Доступные модели могут состоять из меди, сплава меди, железа и никеля. Центральный электрод из платины, иридия, серебра имеют ряд преимуществ. Такие изделия в несколько раз служат дольше. Например, свечи зажигания иридиевые имеют тонкий электрод, который обеспечивает полное возгорание и его легко почистить. Более того, иридиевые свечи зажигания уверенней работают на переходных режимах и повышают мощность мотора и экономят топливо.

Какие свечи зажигания выбрать?

Прежде, чем выбрать свечи накаливания, обращайте внимание на ведущие бренды, которые зарекомендовали себя, как надёжные производители. Например, свечи зажигания Сhampion производителя являются одними из самых совершенных видов данной продукции. Они обладают увеличенным сроком эксплуатации. Некоторые из них обладают оцинкованным корпусом, защищая от коррозии. Свечи зажигания NGK сегодня активно применяются водителями, так как производитель использует иридий — материал для центрального электрода. Это экономит топливо, способствует оптимальной работе двигателя и продлевает срок службы свече. Многие Вosch свечи зажигания отличаются применением серебра для создания центрального электрода. Это снижает требование к напряжению, а значит, экономит топливо. Bugaets свечи зажигания помогают сжечь топливо равномерно и симметрично, поэтому снижается его расход.

Как не нарваться на подделку?

При покупке оригинальных свечей обьязательно обращайте внимарние на следующие детали:

• Поверхность должна быть ровной (отсутствие шероховатости).
• Стержень не должен двигаться, а плотно прилегать.
• Требуйте сертификат соответствия у продавца.

Про свечи зажигания

Комбинация из букв и цифр на каждой свече зажигания NGK — это не просто типовое обозначение, но и логическая формула, содержащая важную информацию о функции свечи зажигания. (PDF, 120 KB)



1.1   Может ли применение недостаточного усилия при установке свечи быть причиной потери компрессии?

В случае применения недостаточного усилия при монтаже свечей существует вероятность того, что часть газов сгорания будет просачиваться по внешней стороне уплотнительной прокладки.

1.2   Что может произойти, если  применить чрезмерное усилие при монтаже свечи?

Если при затяжке свечей прикладывается чрезмерное усилие, могут возникнуть различные неприятные последствия. Например, часть отработанных газов может просачиваться по внутренней поверхности уплотнительной прокладки, может произойти поломка металлического корпуса, могут измениться калильные свойства свечи. Кроме этого боковой электрод может располагаться не в оптимальном положении в камере сгорания, что, соответственно, приводит к неоптимальному воспламенению.

1.3   Можно ли использовать свечу с интегрированным резистором вместо безрезисторной свечи?

Наличие в свече резистора несколько увеличивает нагрузку на катушку зажигания. Однако если катушка исправна и справляется со своей задачей, никаких проблем при использовании резисторной свечи не будет. Более того, наличие резистора обеспечивает хорошее подавление электрического шума, который  возникает при искрообразовании, что обеспечивает бесперебойную работу различных электронных систем автомобиля.

1.4   Какое влияние оказывают электроды на воспламенение?

Электроды, помимо того, что создают искру, сами оказывают существенное влияние на воспламенение.  Электроды забирают часть энергии воспламенения благодаря хорошим теплопроводящим свойствам. Но в первую очередь, они являются помехой на пути распространения фронта пламени. Это влияние можно снизить, если использовать свечи с тонким иридиевым электродом.

1.5   В чём преимущество иридиевой свечи?

Иридий – очень тугоплавкий металл. Благодаря этому свойству не только увеличивается ресурс свечи, но и появляется возможность сделать центральный электрод очень тонким. Снижается влияние электродов на распространение фронта пламени, воспламенение становится более эффективным, что обеспечивает повышенную мощность и, одновременно, меньший расход топлива.

1.6   В чём особенность гибридных свечей зажигания?

Гибридные свечи имеют один основной боковой электрод и два дополнительных. В штатном режиме искрообразование происходит между центральным и основным боковым электродами. В неоптимальном режиме работы, в случае образования на изоляторе проводящего нагара, удаётся избежать пропусков зажигания с помощью технологии полуповерхностного разряда, который происходит между центральным и дополнительными «страховочными» боковыми электродами.

1.7   Если на свече произошёл поверхностный пробой между контактным терминалом и металлическим корпусом, возможно ли повторное использование такой свечи?

После того как произошёл поверхностный пробой, на изоляторе остаются проводящие углеродистые отложения в виде чёрной полосы (след от выгорания внутренней части свечного наконечника вдоль линии пробоя). Поэтому даже использование новых высоковольтных проводов не предотвратит повторного пробоя по тому же пути.

1.8   Если внутренняя часть изолятора свечи отломилась и попала в камеру сгорания, может ли она повредить двигатель?

К счастью, как правило, кусочек изолятора вылетает через выпускной клапан. Однако, в самом плохом случае, такая частичка может застрять в седле клапана или остаться в камере сгорания, и тогда вероятно повреждение двигателя.

1.9   Что происходит быстрее – искровая эрозия центрального электрода или бокового электрода?

Обычно искра перескакивает с центрального электрода на боковой, в этом случае быстрее происходит эрозия центрального электрода. Однако, в биполярной системе зажигания ситуация может быть обратной

http://www.ngk.de/ru

Диагностика свечей зажигания.

Свеча зажигания играет важную роль в работе двигателя внутреннего сгорания. Она осуществляет воспламенение смеси воздуха и топлива. Качество этого воспламенения зависит, от многих факторов, и имеет очень большое значение при эксплуатации мотоцикла. Важны такие показатели, как запуск двигателя, его мощность плавность работы, а также выброс вредных веществ.

Если подумать, что одна свеча зажигания должна зажигать от 500 до 15000 раз в минуту, то становится ясно, насколько значимой является роль современной свечи зажигания, цель которой состоит в соблюдении норм выбросов вредных веществ и в сокращении расхода топлива.

Современная свеча зажигания должна быть индивидуально адаптирована к различным конструкциям двигателя и условиям движения.

Поэтому не существует свечи зажигания, которая правильно работает во всех двигателях.

Поскольку развитие температуры в камере сгорания различных типов двигателей протекает по-разному,

необходимы свечи зажигания с различными показателями теплоты сгорания. Теплота сгорания выражается калильным числом.

Калильное число представляет собой среднюю температуру,

измеренную на электродах и изоляторе и соответствующую нагрузке двигателя.

По внешнему виду свечи зажигания можно многое сказать о работе двигателя. Далее приведем несколько примеров свечей зажигания.

Нормальный внешний вид

Так выглядит исправная свеча зажигания. Бело-серое цвет налета не вызывает опасений. Такой налет возникает из-за топливных присадок, которые не полностью сгорели и говорит о нормальной работе свечи.

Отложения

На этом фото вы видите свечу зажигания с сильными отложениями. Это происходит из-за плохого качества топлива, высокого расхода масла при сильно изношенном двигателе или из-за сгорания охлаждающей жидкости при повреждённом уплотнении головки цилиндра; как следствие возникает так называемое калильное зажигание (отложения тлеют).

Разрушение изолятора

На фотографии хорошо видно что отколота часть изолятора. Маленький кусочек такого изолятора, упавший в камеру сгорания двигателя может привести к необратимым повреждениям . Причиной подобных поломок изолятора может быть применение неправильного крутящего момента или падение свечи зажигания на твёрдое основание.

Оплавление

В данной свече зажигания сплавились вместе средний и боковой электроды. Это случается при перегреве свечи зажигания. При этом не исключено и оплавление поршня. Причиной может быть неправильный подбор свечи зажигания (неверное калильное число) или неисправность двигателя (детонация).

Закоптелость

Здесь Вы видите закоптившуюся свечу зажигания. Закоптелость возникает, если свеча зажигания эксплуатируется при температуре ниже температуры самоочищения (450 °C), например, если мотоцикл проезжает только небольшие расстояния или, если выбрано неверное калильное число (слишком холодное). Так же темный налет появляется при неправильно настроенной топливной смеси. Чаще на карбюраторных моторах.

Правильный монтаж свечи зажигания

Это связано с тем, что крутящий момент состоит из двух величин, умножаемых друг на друга: силы, воздействующей на соответствующий центр вращения и длины рукоятки.

Большинство поломок свечей зажигания происходит из-за неправильного момента затяжки. Если он будет слишком низким, возникнут потери компрессии и перегрев. Из-за вибрации может также сломаться изолятор или средний электрод.

Если крутящий момент будет слишком высоким, свеча зажигания может оторваться. Также очень легко сорвать резьбу в головке блока цилиндров, что приведет к дорогостоящему ремонту и потере огромного количества времени.

Как работает свеча зажигания в двигателях? Узнать больше

Конструкция и работа свечей зажигания:

Свеча зажигания очень важна в бензиновом двигателе, когда дело доходит до воспламенения заряда в камере сгорания. Как следует из названия, свеча зажигания создает искру, которая сжигает топливно-воздушную смесь. Он состоит из центрального электрода, заземляющего электрода, изолятора и оболочки / корпуса. Катушка зажигания обеспечивает электрод очень высоким напряжением около 20 000 вольт, которое создает искру для сжигания топливовоздушной смеси.

Свечи зажигания

Конструкция:

Типичная свеча зажигания состоит из стальной оболочки, которая служит корпусом для сборки с изоляцией сердечника. Он имеет заземляющий электрод, прикрепленный к его нижней части с резьбой. Верхняя часть имеет форму шестиугольника; прямо как орех. Он действует как поверхность, на которой гаечный ключ откручивает и откручивает пробку от головки блока цилиндров. Узел сердечника состоит из изолятора, который может выдерживать высокие напряжения, давления и температуры. Центральный электрод закреплен в изоляторе.Верхний конец центрального электрода соединен с клеммой провода свечи зажигания, а его нижний конец выступает за изолятор и образует зазор с заземляющим электродом. Прокладка между изолятором и кожухом предотвращает выход газов сгорания при высоких давлениях и температурах.

Конструкция свечи зажигания

Материал свечи зажигания:

Свеча зажигания изготовлена ​​из коррозионностойкого материала. В свечах предыдущего поколения использовался никель. В настоящее время производители используют для изготовления центрального электрода сплавы платины и иридия.Иридий — один из самых твердых металлов в мире.

Иридий начинает плавиться при 2450 ° C. Он также очень устойчив к искровой эрозии. Иридий может снизить требования к напряжению на 24%, что продлит срок службы свечи зажигания. В среднем свечи зажигания Iridium имеют в два раза больший срок службы по сравнению со стандартными никелевыми свечами.

Некоторые Свечи зажигания имеют платиновую пластину на центральном электроде. Это обеспечивает более стабильная производительность даже в сложных условиях на всем протяжении срок службы.Излучает очень маленькое искровое напряжение, разряжает катушку зажигания. быстро и обеспечивает оптимальное сгорание.

В рабочем состоянии:

Кроме того, первичная цепь зажигания наводит ток высокого напряжения на центральный электрод. Этот ток высокого напряжения проходит по центральному электроду; перепрыгивает через разрыв к заземляющему электроду и замыкает вторичную цепь. Уплотняющая прокладка обеспечивает уплотнение между корпусом плунжера и головкой блока цилиндров и помогает отводить тепло.Таким образом, ток высокого напряжения, чтобы быть заземленным, перепрыгивает через зазор между центральным и заземляющим электродами. В результате этого процесса образуется сильная искра, которая сжигает топливно-воздушную смесь.

Искра Зазор вилки:

Электрическое сопротивление свечи зажигания зависит от многих факторов. К ним относятся характер и давление топливовоздушной смеси, а также расстояние между электродами. Это расстояние известно как зазор свечи зажигания . Этот зазор необходимо отрегулировать в соответствии со спецификациями производителя путем изгиба заземляющего электрода. Зазор можно проверить с помощью щупа. Слишком большой или слишком маленький зазор снижает эффективность системы зажигания. Это, в свою очередь, приводит к снижению мощности и эффективности двигателя.

Техническое обслуживание:

Со временем между электродами или внутри изолятора накапливаются посторонние материалы, такие как углерод или избыточный масляный шлам. Они позволяют некоторым токам высокого напряжения обходить промежуток свечи зажигания. Это снижает интенсивность искры; приводит к снижению полноты сгорания и потере мощности двигателя.Когда эти утечки тока становятся чрезмерными, свеча зажигания не воспламеняет топливовоздушную смесь должным образом.

Итак, этот конкретный цилиндр не будет производить желаемую мощность и перестанет работать. Попадание посторонних предметов между электродами также может вызвать короткое замыкание вилки. Итак, нужно периодически чистить свечи зажигания и регулировать зазор. Современные вилки, такие как Bosch OE-Fine Wire Platinum, поставляются с установленным на заводе зазором для популярных транспортных средств. Следовательно, установщик никогда не должен регулировать зазоры на этих заглушках.

Обычный Проблем:

Кроме того, засорение свечей зажигания — это не что иное, как накопление различных отложений, таких как нагар, на электродах. При правильной работе в нормальных условиях электрод свечи притягивает некоторые частицы запального газа. Очевидно, они перекрывают зазор между двумя электродами. Некоторые частицы, нанесенные на торец свечи зажигания, превращаются в блестящее законченное покрытие. Затем он становится электрическим проводником, который заставляет искру проходить / выходить из зазора.Это приводит к пропускам зажигания в двигателе, что является очень распространенной проблемой.

Другие проблемы:

Более того, двигатели, в которых используется технология зажигания с размыкателем контактов, часто имеют проблемы с засорением свечей. Однако использование электронной системы зажигания значительно устранило эту проблему. Накопление частиц происходит из-за прохождения электрического заряда на положительном электроде. Таким образом, своевременный уход за свечой зажигания может помочь уменьшить эту проблему, а также улучшить характеристики двигателя.

Bosch, Denso, Champion, Autolite и NGK — одни из ведущих производителей свечей зажигания в мире.

Заглавное изображение — Предоставлено (Bosch)

Подробнее: Как работает топливная форсунка? >>

Часы свеча зажигания в действии здесь:

О CarBikeTech

CarBikeTech — это технический блог. Его члены имеют опыт работы в автомобильной сфере более 20 лет. CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.

Посмотреть все сообщения CarBikeTech

Свечи зажигания 101: все, что вам нужно знать

Для такой маленькой детали изношенная свеча зажигания может вызвать довольно большие проблемы. Низкий расход топлива, пропуски зажигания, затрудненный запуск и детонация двигателя — скромная свеча зажигания может быть причиной всех этих проблем и многого другого.

Для чего нужна свеча зажигания? Каковы симптомы неисправных свечей зажигания? Как часто нужно менять свечи зажигания? Понимая роль свечей зажигания и распознавая признаки изношенных свечей зажигания, вы будете вознаграждены повышением расхода топлива и плавностью хода.

Что делают свечи зажигания?

Прежде чем мы углубимся в то, что делают свечи зажигания, нам нужно кратко объяснить, как работает двигатель, чтобы вы могли понять важную роль, которую играют свечи зажигания.

Двигатель предназначен для преобразования бензина в движение. Это происходит во многом из-за процесса, который происходит внутри двигателя, который называется внутреннего сгорания .

Внутри двигателя клапаны заполняют цилиндры топливно-воздушной смесью, которая является взрывоопасной при воздействии источника воспламенения.Поршни сжимают топливно-воздушную смесь, увеличивая количество потенциальной энергии. На пике сжатия свеча зажигания создает электрическую дугу продолжительностью примерно 1/1000 секунды, воспламеняя топливно-воздушную смесь внутри камеры сгорания. Это создает взрыв, который заставляет поршень вернуться в исходное положение. Коленчатый вал превращает эту энергию во вращательное движение, и ваш автомобиль движется вперед.

Свечи зажигания являются частью системы зажигания вашего автомобиля, которая также состоит из электрического и синхронизирующего оборудования.Они сделаны из материала, достаточно прочного, чтобы загореться миллионы раз, прежде чем они изнашиваются. Напряжение на конце свечи зажигания может быть от 20 000 до более 100 000 вольт.

Следует отметить, что вы не найдете свечей зажигания в дизельном двигателе, поскольку они используют более высокую степень сжатия для создания сгорания, вместо того, чтобы полагаться на зажигание от свечи зажигания.

Характеристики свечей зажигания

Внутри свечи зажигания находится центральный внутренний электрод, который изолирован от тепла своей белой фарфоровой оболочкой.Он получает электричество для создания искры через центральный электрод, который соединен с катушкой зажигания вашего автомобиля с помощью сильно изолированного провода.

Нижняя часть заглушки имеет резьбу, позволяющую ввинчивать ее в головку блока цилиндров двигателя. Нижний наконечник проходит дальше в камеру сгорания, где происходит воспламенение топливовоздушной смеси.

Объяснение теплового диапазона

Помимо того, что свеча зажигания действует как источник воспламенения, другая важная роль заключается в передаче тепла из камеры сгорания в систему охлаждения .Эта способность рассеивать тепло определяется диапазоном нагрева свечи зажигания. Диапазон нагрева должен соответствовать вашему применению, иначе может предшествовать зажигание, и может произойти загрязнение (электрическая утечка, вызывающая пропуски зажигания) свечи зажигания.

Вы можете услышать, как свечи зажигания называют «холодными» или «горячими». Это относится к диапазону нагрева ваших свечей зажигания. Замена свечи зажигания на более горячую или холодную должна выполняться с особой осторожностью, так как использование свечи зажигания, слишком горячей для ваших нужд, может повредить двигатель.

Что вызывает износ свечей зажигания?

Каждый раз, когда свеча зажигания создает электрическую дугу, она минимально укорачивает электроды. Со временем зазор между электродами увеличивается. По мере увеличения этого зазора требуется больше электричества для искрового воспламенения топливовоздушной смеси. Когда это происходит, характеристики зажигания ухудшаются, что приводит к нестабильному зажиганию. В конце концов, зазор станет настолько большим, что свеча зажигания вообще перестанет дуть.

Другие причины износа свечей зажигания включают:

• Перегрев, вызванный предварительным зажиганием
• Загрязнение масла
• Накопление нагара / отложений

Все это вызывает преждевременный износ, но по своей конструкции свечи зажигания изнашиваются.Продолжение движения с изношенными свечами зажигания сократит срок службы катушки зажигания вашего автомобиля.

Каковы симптомы изношенных свечей зажигания?

Если свеча зажигания достаточно изношена, это повлияет на работу вашего двигателя. Замена свечей с рекомендованными интервалами, указанными в расписании руководства по эксплуатации вашего автомобиля, практически устранит эти проблемы, но загрязненная или неисправная свеча может вызвать проблемы.

Признаки износа свечей зажигания:

• Пропуски зажигания / резкий холостой ход: Когда свечи зажигания изношены, вы можете заметить необычные вибрации и шумы, такие как дребезжание или стук, исходящие от двигателя на холостом ходу.

• Пропуски зажигания / медленное ускорение: Еще одним признаком того, что ваш двигатель пропускает зажигание из-за изношенных свечей зажигания, является медленное ускорение. Когда свеча зажигания не работает оптимально из-за загрязнения или загрязнения, она не дает искры эффективно, что приводит к вялости двигателя. Вы можете почувствовать, как ваш двигатель остановился, глохнет, а затем споткнется, чтобы снова запустить.

• Высокий расход топлива: Изношенные свечи зажигания могут привести к неэффективной работе двигателя, что в конечном итоге приведет к увеличению расхода топлива и выбросов.

• Жесткий запуск: Автомобиль не запускается? Не всегда виноват разряженный аккумулятор. Для запуска двигателя свечи зажигания должны производить достаточную искру. Если ваш автомобиль особенно трудно заводится, причиной могут быть изношенные свечи зажигания.

Если вы заметили какой-либо из этих признаков, лучше всего попросить профессионала проверить свечи зажигания, чтобы узнать, нужно ли их заменять. Вы должны сделать это как можно скорее, чтобы предотвратить дальнейшее повреждение вашего автомобиля.

Что такое зазор свечи зажигания?

Все свечи зажигания должны иметь соответствующий «зазор» для оптимальной работы. Зазор — это расстояние между центральным и заземляющим электродами. Его необходимо отрегулировать точно, чтобы на дуге свечи зажигания было правильное напряжение.

Как проверить зазор свечи зажигания

Современные свечи зажигания продаются с зазорами. Тем не менее, зазор всегда проверяется перед установкой нового набора свечей зажигания, поскольку неправильный зазор вызовет проблемы с двигателем, такие как потеря мощности, пропуски зажигания и плохой расход топлива.

В руководстве пользователя будет предложен правильный зазор для набора свечей зажигания, рекомендованного для использования с вашим автомобилем, и ваш механик проверит его перед установкой нового набора свечей зажигания.

Вы узнаете, правильно ли установлен зазор свечи зажигания, осмотрев их. Свеча с неправильным зазором может показывать обгоревшие или грязные электроды, а также знакомые признаки изношенных свечей зажигания, такие как двигатель, который отсутствует или колеблется, или издает стук или свистящий шум.

Вы также можете проверить зазор свечи зажигания с помощью щупа или щупа. Пропустите один из этих инструментов через электроды свечи зажигания, чтобы измерить зазор. Затем сравните это измерение с рекомендованным измерением зазора в руководстве пользователя. Если измерения не равны, свеча зажигания не имеет надлежащего зазора.

Диагностика изношенных свечей зажигания

Снятие и осмотр свечи зажигания покажет вам, как она работает и как работает ваш двигатель.Если у вас нет опыта снятия и установки свечей зажигания, мы настоятельно рекомендуем записаться на прием , чтобы получить профессиональную помощь.

• Нормальный износ: Признаком нормального износа являются коричнево-серые отложения на боковом электроде.

• Накопление углерода: Черная сажа на электродах и наконечнике изолятора указывает на загрязненную углеродом свечу, но также может указывать на грязный воздушный фильтр, богатую топливно-воздушную смесь или свечу, которая слишком холодна для вашего применения .

• Наращивание масла: Черные масляные отложения на электродах и наконечнике изолятора свидетельствуют о загрязнении свечи маслом. Необходимо найти источник утечки, поскольку он может указывать на более серьезную проблему с двигателем.

• Мокрая: Мокрая свеча зажигания является признаком залитого двигателя и может быть очищена или просто оставлена ​​сушиться.

• Сгорел: Очевидные признаки теплового повреждения, такие как оплавленные электроды или белые отложения, указывают на то, что свеча зажигания слишком горячая.

• Изношенные электроды: Изношенные электроды являются признаком того, что свеча зажигания достигла конца своего жизненного цикла и ее необходимо заменить.

• Сломанные электроды: Сломанные или сплющенные электроды могут произойти, если установлена ​​свеча зажигания неправильного типа.

Разъяснение различных типов свечей зажигания

Такие производители, как NGK, Bosch и Denso, придают своим свечам зажигания разные характеристики, производя их из разных материалов.Хотя все они выполняют одну и ту же функцию, они были разработаны с учетом различных приложений и двигателей. Это самые распространенные типы свечей зажигания, которые можно встретить в современных автомобилях.

Медь

Долгое время медные свечи зажигания были отраслевым стандартом, а также наиболее распространенным и доступным типом используемых свечей зажигания. Они получили свое название от их медного никелированного внутреннего сердечника. Мягкая природа меди и никеля означает, что медные свечи зажигания имеют короткий срок службы и не подходят для транспортных средств, в которых используются системы зажигания на основе высокоэнергетических распределителей.В настоящее время они обычно используются в старых двигателях.

Платина

Как следует из названия, платиновые свечи зажигания имеют платиновый центральный электрод. Платина — более твердый металл, чем медь, что обеспечивает большую долговечность свечи зажигания. Они могут эффективно работать в более широком диапазоне температур и выделять больше тепла, чем медные свечи зажигания, что снижает накопление углерода.

Двойная платина

Свечи зажигания с одинарной платиной имеют платиновый центральный электрод, но в двойных платиновых свечах зажигания также используется платина на заземляющем электроде.Они дороже, но предлагают еще один шаг вперед как в производительности, так и в долговечности.

Иридий

Свечи зажигания

Iridium рекламируются как лучшие свечи на рынке. Центр «тонкой проволоки» очень эффективно проводит электричество, а небольшой центральный электрод означает, что для зажигания требуется меньшее напряжение. Иридиевые свечи зажигания обычно используются в высокопроизводительных двигателях.

Серебро

Свечи зажигания

Silver встречаются довольно редко, если только у вас нет старого европейского автомобиля или мотоцикла.Электроды покрыты серебром, что придает вилке характеристики лучшей теплопроводности, но меньший срок службы.

Какие свечи зажигания лучше всего подходят для моей машины?

Установка неподходящей свечи зажигания для вашего автомобиля приведет к снижению производительности двигателя и может серьезно повредить ваш двигатель. Практически во всех случаях рекомендуется как можно точнее следовать рекомендациям производителей автомобилей.

Скорее всего, вам никогда не придется переходить на другой тип свечи зажигания, если вы не модернизировали двигатель, не установили систему зажигания на вторичном рынке или ваши нынешние свечи зажигания не показывают признаков ненормального износа.Ваш механик или местный магазин автомобильных запчастей посоветуют вам лучший вариант, если вы захотите перейти на свечу зажигания другого типа.

Как часто нужно менять свечи зажигания?

Срок службы свечи зажигания до ее замены зависит от типа свечи зажигания, поскольку разные типы свечей изнашиваются с разной скоростью. В руководстве по эксплуатации вашего автомобиля будет указана рекомендуемая частота замены, которая в среднем составляет около 30 000 миль.

Однако ряд факторов может повлиять на частоту замены изношенных свечей зажигания, в том числе:

• Тип свечи зажигания: Как упоминалось ранее, существует ряд различных типов свечей зажигания. Некоторые из этих свечей зажигания более долговечны, чем другие, поэтому тип, который вы выбираете для своего автомобиля, может повлиять на то, как часто вам нужно их менять.
• Привычки вождения: Способ вождения также может повлиять на частоту замены свечей зажигания.При агрессивном вождении на высоких скоростях свечи зажигания изнашиваются быстрее.
• Состояние двигателя: Общее состояние вашего двигателя может повлиять на скорость износа свечей зажигания. Если вы будете поддерживать двигатель в хорошем состоянии, свечи зажигания могут прослужить дольше.

Это некоторые из многих факторов, которые могут повлиять на частоту замены свечей зажигания. Из-за этого важно помнить, что вам может потребоваться проверять свечи зажигания чаще, чем каждые 30 000 миль.

Могу ли я самостоятельно заменить свечи зажигания?

Если вы склонны к механике, вы, безусловно, можете заменить свечи зажигания самостоятельно. Однако есть несколько вещей, на которые следует обратить внимание, если вы никогда раньше не меняли набор вилок. Даже небольшая ошибка при самостоятельной замене свечей зажигания может привести к серьезному повреждению двигателя .

Советы по замене свечей зажигания

Во-первых, важно спросить себя: «Какие свечи зажигания мне нужны для моей машины?» Не выбирайте просто самый дешевый вариант.Обратитесь к руководству пользователя, чтобы узнать, какой тип свечи зажигания установить.

Использование подходящих инструментов может значительно облегчить задачу замены свечей зажигания. Для выполнения этой работы вам может потребоваться ряд различных инструментов, в том числе храповик, патрон свечи зажигания, удлинитель храповика, удлинитель универсального шарнира и инструмент для зазоров. Храните эти инструменты поблизости, чтобы вы могли легко получить к ним доступ при замене свечей зажигания.

Будьте осторожны, чтобы не допустить попадания грязи или мусора в свечной колодец.Если грязь или мусор попадут в свечу зажигания, они могут попасть в двигатель и вызвать серьезные повреждения.

Вам следует проверить свои старые свечи зажигания на предмет необычного износа и убедиться, что вы устанавливаете свечи зажигания подходящего размера для вашего автомобиля. Если вы установите неправильный размер, наконечники каждой свечи зажигания могут соприкоснуться с поршнями внутри двигателя, что может вызвать серьезные повреждения.

Кроме того, следует проявлять осторожность, чтобы не повредить свечи зажигания, и всегда следует использовать динамометрический ключ, чтобы ваш новый набор свечей зажигания затягивался в соответствии с инструкциями в руководстве пользователя.

Перед снятием и заменой изношенных свечей зажигания убедитесь, что двигатель остыл. Горячий или теплый двигатель может повредить резьбу.

Вам также необходимо проверить зазор свечи зажигания, если свечи зажигания еще не зазоры. Используйте инструмент для зазоров или щуп для измерения зазора свечи зажигания и при необходимости отрегулируйте его.

Замена свечей зажигания — это выполнимый самодельный проект для многих автомобилей, но легко сделать дорогостоящую ошибку, если вы не на 100% уверены в том, что делаете.

Сколько стоит замена свечей зажигания?

При самостоятельной замене свечи зажигания многое может пойти не так, поэтому рекомендуется поручить замену свечей зажигания профессионалу, а не пытаться справиться с этой задачей самостоятельно.

Стоимость замены свечи зажигания будет зависеть от нескольких факторов, включая тип автомобиля, которым вы управляете. Некоторым автомобилям требуются более дорогие свечи зажигания, чем другим, а у некоторых автомобилей могут быть свечи зажигания, к которым труднее получить доступ.Это некоторые из факторов, которые могут увеличить общую стоимость ремонта.

изобретателей свечи зажигания

Двигателям внутреннего сгорания для работы нужны три вещи: искра, топливо и компрессия. Искра исходит от свечи зажигания. Свечи зажигания состоят из металлической оболочки с резьбой, фарфорового изолятора и центрального электрода, который может содержать резистор.

Согласно Британике, свеча зажигания или свеча зажигания — это «устройство, которое вставляется в головку блока цилиндров двигателя внутреннего сгорания и несет два электрода, разделенных воздушным зазором, через который проходит ток от высоковольтной системы зажигания, образуя искра для воспламенения топлива.»

Эдмонд Бергер

Некоторые историки сообщают, что Эдмонд Бергер изобрел первую свечу зажигания 2 февраля 1839 года. Однако Эдмонд Бергер не запатентовал свое изобретение. Свечи зажигания используются в двигателях внутреннего сгорания, и в 1839 году эти двигатели находились в начальной стадии экспериментов. Следовательно, свеча зажигания Эдмунда Бергера, если бы она действительно существовала, также должна была быть очень экспериментальной по своей природе, или, возможно, дата была ошибкой.

Жан Жозеф Этьен Ленуар

Этот бельгийский инженер разработал первый коммерчески успешный двигатель внутреннего сгорания в 1858 году.Ему приписывают разработку системы искрового зажигания, которая описана в патенте США № 345596.

Оливер Лодж

Оливер Лодж изобрел электрическое искровое зажигание (зажигалка Лоджа) для двигателя внутреннего сгорания. Двое из его сыновей развили его идеи и основали компанию Lodge Plug. Оливер Лодж более известен своей новаторской работой в области радио и был первым человеком, передавшим сообщения по беспроводной связи.

Альберт Чемпион

В начале 1900-х годов Франция была доминирующим производителем свечей зажигания.Француз Альберт Чэмпион был велосипедистом и мотогонщиком, иммигрировавшим в Соединенные Штаты в 1889 году, чтобы участвовать в гонках. Кроме того, Champion производил и продавал свечи зажигания, чтобы поддерживать себя. В 1904 году Чемпион переехал во Флинт, штат Мичиган, где основал компанию Champion Ignition Company по производству свечей зажигания. Позже он потерял контроль над своей компанией и в 1908 году основал компанию AC Spark Plug Company при поддержке Buick Motor Co. AC, по-видимому, представлял Альберта Чемпиона.

Его свечи зажигания переменного тока использовались в авиации, особенно для трансатлантических полетов Чарльза Линдберга и Амелии Эрхарт.Они также использовались в ступенях ракет Apollo.

Вы можете подумать, что нынешняя компания Champion, производящая свечи зажигания, была названа в честь Альберта Чемпиона, но это не так. Это была совсем другая компания, производившая декоративную плитку в 20-е годы прошлого века. В свечах зажигания в качестве изоляторов используется керамика, и компания Champion начала производить свечи зажигания для своих керамических обжиговых печей. Спрос вырос, поэтому в 1933 году они полностью переключились на производство свечей зажигания. К этому времени компания AC Spark Plug Company была куплена GM Corp.GM Corp не разрешили продолжать использовать имя Champion, поскольку первоначальные инвесторы Champion Ignition Company создали компанию Champion Spark Plug Company в качестве конкурента.

Спустя годы United Delco и подразделение свечей зажигания переменного тока General Motors объединились в AC-Delco. Таким образом, имя Champion сохраняется в двух разных марках свечей зажигания.

Свеча зажигания

— основные детали, типы, работа с приложением

Свеча зажигания — это устройство, которое используется для воспламенения топливовоздушной смеси в цилиндре двигателя.Обычно они используются в бензиновых двигателях. Для сгорания топлива нам нужна искра, чтобы инициировать процесс сгорания в бензиновом двигателе (бензиновый двигатель)

Требования к свече зажигания

1. Она должна быть надежной при передаче высокого напряжения, т.е. до 40 000 В.
2. Он должен иметь хорошую изоляцию даже при температуре 1000 0C, а также предотвращать искрение и перекрытие.
3. Должен обладать стойкостью к тепловому удару (Горячие выхлопные газы — холодные всасываемые смеси)
4. Он должен герметично и газонепроницаемо уплотняться с камерой сгорания.
5. Он должен выдерживать колебательное давление прибл. 100 бар.
6. Для надежной установки он должен иметь высокую механическую прочность.
7. Он должен иметь хорошую теплопроводность через наконечник изолятора и электроды.
8. Он должен обладать стойкостью к искровой эрозии, дымовым газам и остаткам.
9. Он должен предотвращать образование отложений на изоляторе.

Они изготовлены из высококачественных материалов, отвечающих вышеуказанным требованиям.

Основные детали

Источник изображения

Основными частями свечи зажигания являются

1. Клемма вилки:

Это часть, которая подключается к кабелю высокого напряжения, идущему от крышки распределителя. . Он проводит высокое напряжение к центральному электроду.

2. Керамический изолятор:

Он состоит из керамики на основе оксида алюминия и действует как изолятор. Он отделяет центральный электрод от земли при напряжении до 40000 вольт.Он может быть изготовлен в простой форме или с профилями для предотвращения пробоя.

3. Металлический корпус:

Это стальной корпус, изготовленный с прецизионной накатанной резьбой для надежной посадки, а также простой установки и снятия. Он обеспечивает электрическое заземление головки блока цилиндров и помогает охлаждать свечу, передавая тепло головке блока цилиндров.

4. Центральный электрод:

Изготавливается из сплавов на основе никеля, состоит из заключенного в него медного сердечника. В зависимости от типа центральный электрод может быть из платины или иридия.Высокое напряжение подается на центральный электрод от вторичной обмотки через распределитель.

5. Заземляющий электрод:

Он приварен к металлическому корпусу SP. Создает искровой путь с центральным электродом. Он изготовлен из сплавов на основе никеля (или армированного иридия или титана).

6. Уплотнительная шайба / прокладка:

Она обеспечивает герметизацию головки блока цилиндров и способствует отводу тепла.

7. Наконечник изолятора:

Выдвинут в камеру сгорания.Он имеет большее влияние на тепловые характеристики свечи зажигания.

8. Зазор между электродами:

Это расстояние между центральным электродом и заземляющим электродом. Электрод играет решающую роль в образовании искры. Если на свече не предусмотрен соответствующий зазор, то искра не может произвести достаточную искру для воспламенения топлива и может привести к пропуску зажигания.

Также читайте:

Типы свечей зажигания

Исходя из относительного диапазона рабочих температур наконечника электрода высокого напряжения, они делятся на два типа.

1. Свеча зажигания с подогревом:

Она имеет длинный путь теплопередачи и большую площадь, подверженную воздействию продуктов сгорания.

2. Холодная свеча зажигания:

Она имеет короткий путь теплопередачи и небольшую площадь, подверженную воздействию дымовых газов.

Работа свечи зажигания

• Когда ток высокого напряжения от распределителя проходит на свечу зажигания.
• На центральный электрод и заземляющий электрод подается очень высокое напряжение до 40000 В.
• Из-за большой разницы напряжений между центральным электродом и заземляющим электродом воздух между межэлектродным зазором ионизируется.
• Ионизированный газ становится проводником и проводит ток от центрального электрода к заземляющему электроду, образуя искру.
• Возникающая искра используется для воспламенения топливовоздушной смеси в цилиндре двигателя.

Для лучшего объяснения работы посмотрите видео, приведенное ниже:

Приложение

Он используется во всех бензиновых двигателях скутеров, мотоциклов, автомобилей и т. Д.где бензин сгорает с помощью искры.

Свеча зажигания | Инжиниринг | Фэндом

Свеча зажигания (иногда в британском английском [1], свеча зажигания ) представляет собой электрическое устройство, которое вставляется в головку блока цилиндров некоторых двигателей внутреннего сгорания и воспламеняет сжатые частицы [2] аэрозольного бензина [3] посредством электрической искры.

Изолированный центральный электрод свечи зажигания соединен сильно изолированным проводом с катушкой зажигания или цепью магнето, установленной снаружи двигателя.Корпус свечи зажигания образует заземленную клемму на основании свечи на головке цилиндра с искровым разрядником внутри цилиндра. Ранние патенты на свечи зажигания включали Николы Тесла [4] (в патенте США 609 250 на систему определения угла опережения зажигания, 1898), Ричарда Симмса (GB 24859/1898, 1898) и Роберта Боша (GB 26907/1898). Карлу Бенцу [5] также приписывают изобретение.

Возгорание внутри цилиндра [править | править источник]

Двигатели внутреннего сгорания можно разделить на двигателей с искровым зажиганием , которым для начала сгорания требуются свечи зажигания, и двигателей с воспламенением от сжатия (дизельные двигатели), которые сжимают топливно-воздушную смесь до тех пор, пока она не самовозгорается.В двигателях с воспламенением от сжатия могут использоваться свечи накаливания для улучшения характеристик холодного пуска.

Свечи зажигания необходимы в двигателях с искровым зажиганием . Его также можно использовать в других приложениях, например, в печах, где необходимо воспламенить горючую смесь. В этом случае их иногда называют запальниками .

Свеча зажигания подключена к тысячам вольт, генерируемым катушкой зажигания. Поскольку электроны постепенно выходят из катушки, возникает разница напряжений между активным центральным электродом и заземленным боковым электродом или телом.Между ними не может протекать ток, поскольку топливно-воздушная смесь в зазоре является изолятором. При дальнейшем повышении напряжения начинает изменяться структура газов между электродами. Когда напряжение превышает диэлектрическую прочность [6] газов, газы становятся ионизированными [7]. Ионизированный газ становится проводником, а ионизированный газ может пропускать электроны.

По мере того, как ток электронов проходит через зазор, он повышает температуру искрового канала до 60 000 К. Сильное тепло в искровом канале вызывает очень быстрое расширение ионизированного газа, как при небольшом взрыве.Это «щелчок», который вы слышите, наблюдая за искрой, похожий на молнию [8] и гром [9].

Тепло и давление заставляют газы вступать в реакцию друг с другом, и в конце искры в искровом промежутке должен образоваться небольшой огненный шар, поскольку газы горят сами по себе. Размер этого огненного шара или ядра зависит от точного состава смеси между электродами и уровня турбулентности камеры сгорания во время искры. Маленькое ядро ​​заставит двигатель работать, как если бы время зажигания было замедлено, а большое, как будто синхронизация была увеличена для этого отдельного цикла.

Свеча зажигания состоит из оболочки, изолятора и проводника. Он пробивает стенку камеры сгорания и, следовательно, должен также герметизировать камеру сгорания от высоких давлений и температур, без ухудшения качества в течение длительных периодов времени и продолжительного использования.

Детали вилки [править | править источник]

Терминал [править | редактировать источник]

В верхней части свечи зажигания находится вывод для подключения к системе зажигания. Точная конструкция клеммы зависит от использования свечи зажигания.Большинство проводов свечей зажигания легковых автомобилей защелкиваются на клеммах свечи, но у некоторых проводов есть лопаточные разъемы, которые крепятся на свечу под гайкой. Заглушки, которые используются для этих применений, часто имеют конец клеммы, служащего двойной цели, как гайка на тонком резьбовом валу, так что их можно использовать для любого типа соединения.

Ребра [править | редактировать источник]

Физическая форма ребер служит для улучшения изолятора и предотвращения утечки электрической энергии от вывода к металлическому корпусу вдоль стороны изолятора.Прерывистый и более длинный путь заставляет электричество встречаться с большим сопротивлением на поверхности свечи зажигания.

Изолятор [править | редактировать источник]

Изолятор, как правило, изготавливается из оксида алюминия [10] керамики [11], так как он разработан, чтобы выдерживать 550 ° C и 60 000 В. Он выходит из металлического корпуса в камеру сгорания. Точный состав и длина изолятора частично определяют диапазон нагрева вилки.

Печати [править | редактировать источник]

Поскольку свеча зажигания также герметизирует камеру сгорания двигателя при установке, уплотнения обеспечивают отсутствие утечки из камеры сгорания.Уплотнения обычно изготавливаются из меди в виде шайбы, чтобы она могла сжиматься и обеспечивать хорошее уплотнение.

Металлический корпус [править | редактировать источник]

Металлический корпус свечи зажигания выдерживает момент затяжки свечи, служит для отвода тепла от изолятора и передачи его на головку блока цилиндров. Он также действует как заземление для искр, проходящих через центральный электрод к боковому электроду к телу.

Наконечник изолятора [править | редактировать источник]

Конец изолятора, окружающего центральный электрод, находится внутри камеры сгорания и напрямую влияет на характеристики свечи зажигания, особенно на диапазон нагрева.

Боковой электрод, или заземляющий электрод [править | редактировать источник]

Боковой электрод изготовлен из высоконикелевой стали и приварен к боковой стороне металлического корпуса. Боковой электрод также сильно нагревается, особенно на выступающих носовых заглушках. В некоторых конструкциях свечей зажигания используется несколько боковых электродов, которые не перекрывают центральный электрод.

Центральный электрод [редактировать | редактировать источник]

Центральный электрод соединен с выводом через внутренний провод и обычно керамическое последовательное сопротивление для уменьшения излучения радиошумов от искрения.Наконечник может быть изготовлен из комбинации меди [12], никеля [13] и железа [14], хрома [15] или драгоценных металлов [16]. Центральный электрод обычно предназначен для выброса электронов (катод), потому что это самая горячая (обычно) часть свечи; легче испускать электроны с горячей поверхности из-за тех же физических законов, которые увеличивают выбросы пара с горячих поверхностей. Кроме того, электроны испускаются там, где напряженность электрического поля наибольшая; это оттуда, где радиус кривизны поверхности наименьший, i.е. с острого края или края, а не с плоской поверхности. Проще всего было бы вытащить электроны из заостренного электрода, но заостренный электрод разрушится уже через несколько секунд. Вместо этого электроны выходят из острых краев конца электрода; по мере того, как эти края размываются, искра становится слабее и менее надежной. Когда-то было обычным делом снимать свечи зажигания, очищать отложения с концов вручную или с помощью специального пескоструйного оборудования и подпиливать конец электрода для восстановления острых краев, но эта практика стала менее частой, поскольку свечи зажигания теперь используются. просто заменяли через гораздо более длительные интервалыРазработка высокотемпературных электродов из драгоценных металлов (с использованием таких металлов, как иттрий [17], иридий [18], платина [19], вольфрам [20] или палладий [21], а также относительно прозаичное серебро [22] или золото] [23]) позволяет использовать центральную проволоку меньшего размера, которая имеет более острые края, но не плавится и не корродирует. Меньший электрод также поглощает меньше тепла от искры и начальной энергии пламени. В какой-то момент Firestone продавала свечи с полонием [24] в наконечнике в соответствии с сомнительной теорией, согласно которой радиоактивность ионизирует воздух в зазоре, ослабляя искрообразование.(См. Внешнюю ссылку ниже)

Зазор свечи зажигания [править | править источник]

Свечи зажигания

обычно имеют искровой промежуток, который может регулироваться техником, устанавливающим свечу зажигания, с помощью простого механизма легкого изгиба заземляющего электрода, чтобы подвести его ближе к центральному электроду или дальше от него. Довольно распространенное мнение о том, что свечи имеют надлежащие зазоры при поставке в коробке с завода, неверно, что подтверждается тем фактом, что одна и та же свеча может быть указана для нескольких разных двигателей, требуя для каждого другого зазора.Датчик зазора свечи зажигания с круглыми проводами точного диаметра используется для измерения зазора; использование щупа с плоскими лезвиями вместо круглой проволоки, как это используется на распределительных точках или зазоре клапана, даст ошибочные результаты из-за формы электродов свечи зажигания. Простейшие калибры представляют собой набор ключей разной толщины, которые соответствуют желаемым зазорам, и зазор регулируется до тех пор, пока ключ не будет плотно прилегать. При современной технологии двигателей, повсеместно включающих твердотельное зажигание и компьютеризированный впрыск топлива, используемые зазоры намного больше, чем в эпоху карбюраторов и распределителей точки прерывания, поскольку датчики свечей зажигания той эпохи слишком малы для измерения зазоров текущих автомобилей.

Эта регулировка может быть довольно критичной, и если она неправильно отрегулирована, двигатель может работать плохо или вообще не работать. Узкий зазор может дать слишком маленькую и слабую искру для эффективного воспламенения топливно-воздушной смеси, в то время как слишком широкий зазор может оказаться слишком широким для того, чтобы искра вообще загорелась. В любом случае искра, которая лишь периодически не зажигает топливно-воздушную смесь, может быть незаметна напрямую, но проявится как снижение мощности двигателя и топливной экономичности. По мере старения пробки и эрозии металла наконечника зазор будет увеличиваться; поэтому опытные механики часто устанавливают зазор в наборе новых свечей на уровне минимального рекомендованного производителем двигателя зазора, а не в центре указанного допустимого диапазона, чтобы обеспечить более длительный срок службы между заменами свечей.С другой стороны, поскольку больший зазор дает более «горячую» или «более толстую» искру и более надежное воспламенение топливно-воздушной смеси, и поскольку новая свеча с острыми краями на центральном электроде будет давать искру более надежно, чем старая, эродированная свеча, опытные механики также понимают, что максимальный зазор, указанный производителем двигателя, является самым большим, что обеспечивает надежное зажигание даже со старыми свечами, и на самом деле он будет немного уже, чем необходимо для обеспечения искрения с новыми свечами; следовательно, можно установить свечи с очень большим зазором для более надежного зажигания в высокопроизводительных приложениях за счет более частой замены и / или повторного закрывания свечей, как только наконечник начинает разрушаться.

Варианты основного дизайна [править | править источник]

На протяжении многих лет пытались изменить базовую конструкцию свечи зажигания, чтобы обеспечить либо лучшее зажигание, либо более длительный срок службы, либо и то, и другое. Такие варианты включают использование двух, трех или четырех заземляющих электродов, расположенных на равном расстоянии друг от друга, вокруг центрального электрода. Другие варианты включают использование утопленного центрального электрода, окруженного резьбой свечи зажигания, которая фактически становится заземляющим электродом. Также есть использование V-образной выемки на кончике заземляющего электрода.

Уплотнение к головке блока цилиндров [править | править источник]

Большинство свечей зажигания плотно прилегает к головке блока цилиндров с помощью полой металлической шайбы, которая слегка раздавлена ​​между плоской поверхностью головки и поверхностью свечи, чуть выше резьбы. Если крутящий момент, использованный для установки заглушек, не является чрезмерным, шайбу можно использовать повторно, когда заглушка снята и вставлена ​​повторно, хотя такая практика, строго говоря, не рекомендуется, и доступны сменные шайбы.

Двигатели Ford, однако, когда-то отличались тем, что использовали коническое отверстие и соответствующий конус в нижней части заглушки над резьбой для герметизации заглушки.Момент для установки и снятия этих заглушек был выше, и их было легче сломать, если гаечный ключ прикладывался частично со смещением оси.

Совсем недавно некоторые типы Ford Fiesta и Ka также имели аналогичную систему уплотнения. Крутящий момент, необходимый для установки этих заглушек, меньше, чем у заглушек вышеупомянутого типа, и крайне важно, чтобы они не были чрезмерно затянуты, поскольку чрезмерная затяжка может привести к тому, что их будет трудно или невозможно удалить. Кроме того, известно, что они разъедают головку блока цилиндров, особенно если оставлять их слишком долго между заменами.В такой ситуации нередко заглушка щелкает под шестигранной гайкой, оставляя только резьбовую часть (и внешний электрод) в головке блока цилиндров. Компания Ford время от времени выпускала бюллетень технического обслуживания, напоминающий техническим специалистам о правильных методах установки.

Кончик выступа [править | править источник]

Свечи зажигания трех разных размеров

.

Крайняя левая заглушка и центральная заглушка идентичны по резьбе и электродам и могут использоваться как взаимозаменяемые; однако центральная заглушка представляет собой компактный вариант с меньшими шестигранниками и керамическими частями снаружи головки, которые можно использовать там, где пространство ограничено.Самая правая заглушка имеет более длинную резьбовую часть, которая может использоваться в более толстой головке]] Длина резьбовой части заглушки должна точно соответствовать толщине головки. Если свеча зайдет слишком далеко в камеру сгорания, она может удариться о поршень, повредив двигатель изнутри. Менее драматично, если резьба свечи выходит в камеру сгорания, острые края резьбы действуют как точечные источники тепла, которые могут вызвать преждевременное воспламенение; кроме того, отложения, образующиеся между открытыми резьбами, могут затруднить снятие заглушек и даже повредить резьбу на алюминиевых головках в процессе снятия.Однако выступание наконечника в камеру также влияет на характеристики заглушки; чем ближе к центру расположен искровой промежуток, тем лучше будет воспламенение топливовоздушной смеси, хотя эксперты считают, что этот процесс на самом деле намного сложнее и зависит от формы камеры сгорания. С другой стороны, если двигатель «сжигает масло», избыточное масло, просачивающееся в камеру сгорания, имеет тенденцию загрязнять наконечник свечи и препятствовать возникновению искры; в таких случаях свеча с меньшим выступом, чем обычно требует двигатель, часто собирает меньше загрязнений и работает лучше в течение более длительного периода.Фактически, продаются специальные переходники «против обрастания», которые устанавливаются между свечой и головкой, чтобы уменьшить выступ свечи именно по этой причине на старых двигателях с серьезными проблемами сгорания масла; это приведет к тому, что воспламенение топливно-воздушной смеси будет менее эффективным, но в таких случаях это имеет меньшее значение.

Рабочая температура свечи зажигания — это фактическая физическая температура на кончике свечи зажигания в работающем двигателе. Это определяется рядом факторов, но в первую очередь фактической температурой в камере сгорания.Нет прямой зависимости между фактической рабочей температурой свечи зажигания и напряжением искры. Однако уровень крутящего момента, производимого в настоящее время двигателем, будет сильно влиять на рабочую температуру свечи зажигания, поскольку максимальная температура и давление возникают, когда двигатель работает около максимального выходного крутящего момента (крутящий момент и частота вращения напрямую определяют выходную мощность). Температура изолятора зависит от тепловых условий, которым он подвергается в камере сгорания, но не наоборот.Если наконечник свечи зажигания слишком горячий, это может вызвать преждевременное зажигание, ведущее к детонации / детонации и повреждению. Если слишком холодно, на изоляторе могут образоваться электропроводящие отложения. вызывая потерю энергии искры или фактическое короткое замыкание искрового тока.

Свеча зажигания считается «горячей», если она является лучшим теплоизолятором, сохраняя больше тепла на кончике свечи зажигания. Свеча зажигания считается «холодной», если она может отводить больше тепла от наконечника свечи зажигания и понижать температуру наконечника.»Горячая» или «холодная» свеча зажигания называется диапазоном нагрева свечи зажигания. Диапазон нагрева свечи зажигания обычно указывается в виде числа, при этом некоторые производители используют возрастающие числа для более горячих свечей, а другие делают наоборот, используя убывающие числа для более горячих свечей.

Диапазон нагрева свечи зажигания (то есть, с научной точки зрения, ее характеристики теплопроводности [25]) зависит от конструкции свечи зажигания: типов используемых материалов, длины изолятора и площади поверхности свечи. внутри камеры сгорания.Для нормального использования выбор диапазона нагрева свечи зажигания — это баланс между поддержанием наконечника достаточно горячим на холостом ходу, чтобы предотвратить засорение, и достаточно холодным при максимальной мощности, чтобы предотвратить преждевременное зажигание, ведущее к детонации двигателя. Если рассмотреть «более горячие» и «более холодные» свечи зажигания одного и того же производителя бок о бок, можно очень ясно увидеть суть этого принципа; более теплые свечи имеют более прочный керамический изолятор, заполняющий зазор между центральным электродом и корпусом, эффективно отводящий тепло, в то время как более горячие свечи имеют меньше керамического материала, так что наконечник более изолирован от корпуса свечи и сохраняет тепло лучше.

Тепло из камеры сгорания уходит через выхлопные газы, боковые стенки цилиндра и саму свечу зажигания. Диапазон нагрева свечи зажигания лишь незначительно влияет на температуру в камере сгорания и общую температуру двигателя. Холодная свеча существенно не снизит рабочую температуру двигателя. (Слишком высокая температура свечи может, однако, косвенно привести к неконтролируемому преждевременному зажиганию, которое может повысить температуру двигателя.) Скорее, основной эффект «горячей» или «холодной» свечи заключается в воздействии на температуру свечи. наконечник свечи зажигания.

До современной эры компьютеризированного впрыска топлива было принято указывать по крайней мере пару различных диапазонов нагрева для свечей автомобильного двигателя; более горячая вилка для автомобилей, которые в основном ездили по городу, и более холодная вилка для длительного использования на скоростных шоссе. Однако эта практика в значительной степени устарела сейчас, когда топливно-воздушные смеси автомобилей и температура цилиндров поддерживаются в узком диапазоне для целей ограничения выбросов. Однако гоночные двигатели по-прежнему выигрывают от выбора правильного диапазона нагрева свечей.Очень старые гоночные двигатели иногда имеют два набора свечей, один только для запуска, а другой устанавливается после прогрева двигателя для фактического вождения автомобиля.

На запальный конец свечи зажигания влияет внутренняя среда камеры сгорания. Поскольку свечу зажигания можно снять для проверки, можно изучить влияние горения на свечу. Осмотр или «считывание» характерных меток на запальном конце свечи зажигания может указывать на условия в работающем двигателе.На наконечнике свечи зажигания будут отметки, свидетельствующие о том, что происходит внутри двигателя. Обычно нет другого способа узнать, что происходит внутри двигателя, работающего на максимальной мощности. Производители двигателей и свечей зажигания публикуют информацию о характерных обозначениях в таблицах показаний свечей зажигания (например, общую таблицу показаний свечей зажигания).

Легкое коричневатое изменение цвета кончика блока указывает на правильную работу; другие условия могут указывать на неисправность. Например, пескоструйная обработка кончика свечи зажигания означает, что происходит постоянная легкая детонация, часто неслыханная.Повреждение наконечника свечи зажигания также происходит внутри цилиндра. Сильная детонация может привести к полному разрушению изолятора свечи зажигания и внутренних деталей двигателя, прежде чем возникнет эрозия после пескоструйной обработки, но ее легко услышать. В качестве другого примера, если свеча слишком холодная, на передней части пробки будут отложения. И наоборот, если вилка слишком горячая, фарфор будет выглядеть пористым, почти как сахар. Материал, которым центральный электрод прикреплен к изолятору, выкипит.Иногда конец заглушки может быть глянцевым, так как отложения растаяли.

Двигатель, работающий на холостом ходу, будет оказывать иное воздействие на свечи зажигания, чем двигатель, работающий на полностью открытой дроссельной заслонке. Показания свечей зажигания действительны только для самых последних условий эксплуатации двигателя, и работа двигателя в других условиях может стереть или скрыть характерные следы, ранее оставленные на свечах зажигания. Таким образом, наиболее ценная информация собирается при запуске двигателя на высоких оборотах и ​​полной нагрузке, немедленном выключении зажигания и остановке без работы на холостом ходу или на низких оборотах и ​​снятии свечей для чтения.

Сканеры для чтения свечей зажигания, которые представляют собой просто комбинацию фонарика / лупы, доступны для улучшения чтения свечей зажигания.

Два средства просмотра свечей зажигания

И снова практика считывания данных свечей зажигания в значительной степени устарела теперь, когда топливно-воздушные смеси автомобилей и температура цилиндров поддерживаются в узком диапазоне, но по-прежнему ценны для гоночных приложений.

Предметом некоторых споров является «индексация» разъемов при установке, обычно только для высокопроизводительных или гоночных приложений; для этого необходимо установить их так, чтобы открытая часть искрового промежутка, не закрытая заземляющим электродом, была обращена к центру камеры сгорания к впускному клапану, а не к стене.Многие специалисты считают, что это позволит максимально увеличить воздействие искры на топливно-воздушную смесь и, следовательно, улучшить воспламенение; другие, однако, полагают, что это полезно только для того, чтобы заземляющий электрод не мешал контакту поршня в двигателях со сверхвысокой степенью сжатия, если зазор недостаточен. В любом случае это достигается путем отметки места зазора на внешней стороне пробки, ее установки и отметки направления, в котором обращена отметка; затем заглушка удаляется и добавляются дополнительные шайбы, чтобы изменить ориентацию затянутой заглушки.Это нужно делать индивидуально для каждой заглушки, так как ориентация зазора относительно резьбы оболочка случайна [26].

* [ [http://www.gsparkplug.com/extras/fault_diagnosis/ Диагностика неисправности свечи зажигания]]

Производство свечей зажигания | Строительство автомобилей

Свеча зажигания представляет собой устройство, которое генерирует электрическую искру в камере сгорания двигателя с искровым зажиганием для воспламенения сжатой топливовоздушной смеси.Свеча зажигания должна быть прочной и долговечной. Свечи зажигания обладают лучшими тепловыми свойствами. Нормальная работа свечи зажигания обеспечивается использованием следующих изоляционных материалов: оксида алюминия (Al2O3) и очень твердого керамического материала с высокой диэлектрической прочностью. Для изготовления свечей зажигания используются самые разные материалы: специальные сплавы на никелевой основе и медный сердечник, серебро, платина, иридий, титан.

Свечи зажигания

А — Конструкция свечи зажигания; Б — горячая замена; C — холодная свеча; 1 — корпус наконечника; 2 — вывод; 3 — контактная пружина; 4 — резистор; 5 — контакт; 6 — контрольная пружина; 7 — стержень центрального электрода; 8 — изолятор; 9 — уплотнительный порошок; 10 — корпус заглушки; 11 — шайба медная; 12 — шайба медная асбестовая; 13 — юбка; 14 — боковой электрод; 15 — центральный электрод; 16 — контактная гайка; 17 — изолятор вилки; 18 — токопроводящий стеклопакет.

Конструкция свечи зажигания

Свеча зажигания состоит из изолятора 8 с центральным электродом 15 и корпус 10 с боковым электродом 14 соединяется с массой. Создается искра между электродами, когда свеча зажигания находится под высоким напряжением. Эта искра воспламеняет рабочую смесь в цилиндре. На свечу зажигания для установки в головку двигателя. Тепловая характеристика свечи зажигания зависит от длины теплоизолятора.

Свечи зажигания с коротким тепловым конусом (длина 7,5 мм) имеет название свечи зажигания холодного типа . Эти свечи зажигания используются в двигателях с высокая степень сжатия и работа при высоких температурах.

Свечи зажигания с удлиненным тепловым конусом (длина 16 мм), имеет более тепловой выход. Эти искры свечи назвали горячими свечами зажигания.

Также можно услышать термин « Число накаливания » . Число накаливания свечи зажигания — условная величина, пропорциональная среднему показателю давления.

Электродный зазор

Электродный зазор — это кратчайшее расстояние между центральным и заземляющим электродами свечи зажигания. Межэлектродный зазор должен быть оптимальным. Важно обеспечить максимальную точность межэлектродного зазора. Например: если зазор между электродами очень мал, это может вызвать пропуски зажигания, плохое качество выхлопных газов и шумную работу на холостом ходу. Если зазор между электродами очень большой, это может привести к пропуску зажигания.

Свеча зажигания ввинчивается в головку блока цилиндров так, что обеспечивает газонепроницаемость.
— это два разных типа уплотнения:
— Плоское седло;
— Коническое седло.

Свечи зажигания

Свеча зажигания в системе зажигания предназначена для проведения короткого импульса тока высокого напряжения через стенку камеры сгорания. Внутри камеры сгорания он обеспечивает воздушный зазор, через который импульс может вызвать электрическую искру для воспламенения заряда топлива / воздуха. Хотя свеча зажигания самолета проста в конструкции и эксплуатации, она может быть причиной неисправности в двигателях самолета.Несмотря на это, свечи зажигания обеспечивают большую безотказную работу при правильном обслуживании и соблюдении правильных процедур эксплуатации двигателя.

Свечи зажигания работают при экстремальных температурах, электрических давлениях и очень высоких давлениях в цилиндрах. Цилиндр двигателя, работающего со скоростью 2100 об / мин, должен производить примерно 17 отдельных и отчетливых высоковольтных искр, которые перекрывают воздушный зазор одной свечи зажигания каждую секунду. Это будет проявляться в виде непрерывной искры на электродах свечи зажигания при температуре выше 3000 ° F.В то же время свеча зажигания подвергается воздействию давления газа до 2000 фунтов на квадратный дюйм (psi) и электрического давления до 20000 вольт. Учитывая экстремальные условия, при которых свечи зажигания должны работать, и тот факт, что двигатель теряет мощность, если одна искра не возникает должным образом, правильное функционирование свечи зажигания при работе двигателя является обязательным.

Три основных компонента свечи зажигания — это электрод, изолятор и внешняя оболочка. [Рисунок 4-33] Наружная оболочка с резьбой для установки в цилиндр обычно изготавливается из тонко обработанной стали и часто покрывается гальваническим покрытием для предотвращения коррозии от газов двигателя и возможного заедания резьбы.Резьба с малым допуском и медная прокладка предотвращают выброс давления газа в баллоне вокруг заглушки. Давление, которое может выйти через заглушку, удерживается внутренними уплотнениями между внешней металлической оболочкой и изолятором, а также между изолятором и узлом центрального электрода. Другой конец имеет резьбу для подключения провода зажигания от магнето. Всепогодные заглушки образуют герметичное уплотнение между проводом и заглушкой, которое является водонепроницаемым, чтобы предотвратить попадание влаги в это соединение.

Рисунок 4-33.Вырез свечи зажигания.

Изолятор образует защитный стержень вокруг электрода. Помимо электрической изоляции, керамический изолирующий сердечник также передает тепло от керамического наконечника или носика к цилиндру. Изолятор изготовлен из керамики на основе оксида алюминия, обладающей превосходной диэлектрической прочностью, высокой механической прочностью и теплопроводностью. Типы свечей зажигания, используемые в разных двигателях, различаются по диапазону нагрева, радиусу действия, массивному электроду, тонкопроволочному электроду (иридий / платина) или другим характеристикам требований к установке для разных двигателей.

Рисунок 4-34. Электроды из тонкой проволоки.

Электроды могут быть нескольких конструкций от массивных электродов или сплава на основе никеля до электродов из тонкой проволоки. [Рис. 4-33 и 4-34] Массивный электродный материал имеет более низкую температуру плавления и более подвержен коррозии. Основные отличия заключаются в стоимости и стаже работы. Иридиевые и платиновые электроды с тонкой проволокой имеют очень высокую температуру плавления и считаются драгоценными металлами. Поэтому стоимость свечей зажигания такого типа выше, но они имеют более длительный срок службы при повышенной производительности.Свечи зажигания с тонкой проволокой более эффективны, чем свечи с массивными электродами, потому что такой размер защищает их собственную искру от части топливовоздушной смеси. Менее эффективное сгорание происходит из-за неравномерного зажигания. Иридиевый электрод позволяет использовать больший разрядник, что создает более интенсивную искру, что увеличивает производительность. Искровой разрядник любого электрода подвержен эрозии и температуре плавления материала электрода.

Рисунок 4-35. Свечи зажигания горячие и холодные.

Диапазон нагрева свечи зажигания — это мера ее способности передавать тепло сгорания головке блока цилиндров.Свеча должна работать достаточно горячей, чтобы сжечь нагар, который может вызвать засорение, состояние, при котором свеча больше не создает искру на электродах, но остается достаточно холодной, чтобы предотвратить состояние предварительного зажигания. Преждевременное зажигание свечи зажигания вызывается раскаленными электродами свечи накаливания, как свеча накаливания, вызывая образование топливно-воздушной смеси перед нормальным положением зажигания. Длина сердечника носа является основным фактором при определении диапазона нагрева свечи. [Рис. 4-35] Горячие свечи имеют длинный выступ изолятора, который создает длинный путь теплопередачи; Холодные свечи имеют относительно короткий изолятор, обеспечивающий быструю передачу тепла к головке блока цилиндров.[Рис. 4-35]

Если бы двигатель работал только на одной скорости, конструкция свечи зажигания была бы значительно упрощена. Поскольку требования полета накладывают разные нагрузки на двигатель, свечи зажигания должны быть спроектированы таким образом, чтобы они работали как можно более горячими на малых скоростях и малых нагрузках и как можно более холодными на крейсерской и взлетной мощности.

Выбор свечей зажигания для использования в конкретном авиационном двигателе определяется производителем двигателя после обширных испытаний. Когда двигатель сертифицирован для использования горячих или холодных свечей зажигания, используемая свеча определяется степенью сжатия, степенью наддува и режимом эксплуатации двигателя.В двигателях с высокой степенью сжатия обычно используются свечи более холодного диапазона, в то время как в двигателях с низкой степенью сжатия обычно используются свечи с горячим диапазоном.

Рисунок 4-36. Вылет свечей зажигания.

Свеча зажигания с правильной досягаемостью гарантирует, что конец электрода внутри цилиндра находится в наилучшем положении для зажигания.
