Содержание

Как проверить емкость и силу тока аккумулятора мультиметром

Как проверить АКБ

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

  1. Плохой контакт.
  2. Поломка генератора.
  3. Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Как проверить аккумулятор мультиметром с отключенным двигателем?

Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.

Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».

Как визуально проверить корпус аккумулятора автомобиля и кабели

Теперь пришло время проверить физическое состояние вашего аккумулятора. Поврежденный корпус батареи может не только помешать правильной работе батареи, но и в конечном итоге убить ее. Чтобы проверить его, вам необходимо извлечь его из вашего автомобиля.

Сначала отсоедините кабели, начиная с клеммы заземления, а затем положительной клеммы. Теперь открутите прижимной механизм, чтобы извлечь аккумулятор из лотка. Убедитесь, что удерживающий механизм работает. Если его нет установите его. Это оборудование предотвращает отскок аккумулятора и его повреждение во время движения автомобиля.

Поместите его  на рабочее место или аналогичную поверхность. Внимательно осмотрите корпус батареи на предмет возможных повреждений. Проверьте наличие выпуклой стороны или крышки, трещин вокруг корпуса или поврежденных клемм. Если ваша батарея повреждена, замените ее. Избыточная зарядка и внутреннее короткое замыкание приведут к раздуванию батареи, когда кислота превратится в газ. Поэтому, если вы обнаружите признаки выпуклости, проверьте и систему зарядки.

Теперь проверьте кабели. Проверьте на предмет износа, трещин или износа изоляцию вокруг кабелей и состояние кабельной резьбы. Замените их при необходимости. Убедитесь, что прижимной механизм на вашем аккумуляторе работает.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как проверить зарядку аккумулятора мультиметром?

Определить, в каком состоянии находится литий-ионный (наиболее распространенный вид современных батарей) аккумулятор довольно просто, если следовать этим указаниям:

  • Отсоединяете накопитель энергии от автомобиля и ждете 5–6 часов.
  • Мультиметр должен работать в режиме «вольтаж» (проверка напряжения).
  • Стандартный литиевый аккумулятор вырабатывает ток в диапазоне 12,7–13,2 вольта. Переключатель устанавливается на показатель 20 или наиболее близко к нему. Так замеряется напряжение от этого значения и ниже.
  • Провода, идущие от прибора, подсоединяются к батарее: красный на положительную клемму, черный – на отрицательную. Если провода одного цвета, то ориентироваться следует на их маркировку и подключать к противоположным зарядам, минус к плюсу и наоборот.

В зависимости от показателей прибора, следует принимать решение насчет замены или дальнейшего использования аккумулятора.

  • 12,7–13,2 вольта – батарея заряжена и готова к работе;
  • 12,1–12,4 V показывает, что зарядка аккумулятора произведена примерно наполовину и желательно увеличить уровень энергии;
  • 11,6–12 вольт – сильное истощение и в качестве источника электричества аккумулятор не годится;
  • Ниже 11-и V – оборудование полностью выведено из строя и попытки его использования могут привести к поломке.

Чтобы понять, как проверить аккумулятор автомобиля на работоспособность мультиметром, не нужны особенные знания или специальное оборудование, достаточно немного времени и соблюдение перечисленных советов.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить плотность аккумулятора

  1. Как проверить автомобильный аккумулятор с помощью ареометра

Это испытание также называется проверкой силы тяжести электролита. Он покажет вам, полностью ли заряжена батарея, недостаточно заряжена или неисправна.

Для достижения наилучших результатов используйте влагомер со встроенным термометром. Некоторые влагомеры являются саморегулирующимися; другие влагомеры поставляются с таблицей пересчета для настройки показаний при проведении испытаний при различных температурах окружающей среды.

При выполнении этого теста наденьте кислотостойкие перчатки и защитные очки.

Предупреждение

При измерении температуры электролита никогда не используйте металлический термометр. Термометр может реагировать с серной кислотой и даже вызывать взрыв.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Как проверить напряжение аккумулятора мультиметром?

Можно произвести замер напряжения при включенном двигателе. Удовлетворительным показателем считается значение в 13,5–14 В. Оно указывает, что АКБ можно смело продолжать использовать.

Если число на измерительном приборе превышает 14,2 В, то аккумулятор не заряжается полностью, а генератор работает в усиленном режиме, чтобы снабдить все зависимые системы автомобиля энергией. Но следует учитывать окружающую обстановку при замере, холодной зимней ночью батарея могла разрядиться и генератор вырабатывает увеличенное напряжение, чтобы ее заполнить. Подождите 10–15 минут и повторите процедуру. Если значения снизились – все в порядке.

Если, при проверке мультиметром напряжения аккумулятора, с запущенным двигателем и отключении расходующих электроэнергию системах прибор показывает ниже 13 В, то это указывает на перебои в работе генератора, который не в состоянии заполнить АКБ до необходимого уровня.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:


  1. Лампа 12 В подключается к АКБ.
  2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
  3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора. Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Использование гидрометра для проверки аккумуляторной жидкости

  1. Снимите крышки с верхней части аккумулятора.
  2. Погрузите наконечник ареометра в первую ячейку батареи и выжмите колбу ареометра.
  3. Отпустите лампочку, чтобы электролит попал в иглу ареометра.
  4. Прочтите удельный вес электролита, как указано в инструкции на упаковке инструмента.
  5. Запишите ваши значени и выполните тот же тест на остальных клетках.
  6. Сравните свои результаты с результатами инструкций производителя инструмента.

В основном, если ваши показания падают между 1.265 и 1.299, ваша батарея заряжена. Когда ваши показания упадут ниже 1,265, ваша батарея будет недостаточно заряжена. В большинстве случаев медленный или быстрый заряд поможет восстановить заряд и улучшить химическую реакцию в батарее. Тем не менее, разница между 25 и 50 баллами или более (точка равна 0,001), между любыми вашими показаниями указывает, что батарея является сульфатированной, и вам необходимо заменить ее.

Как проверить заряд АКБ по индикатору

На многих необслуживаемых аккумуляторах установлены индикаторы заряда, позволяющие визуально определить состояние батареи. Эта опция впервые появилась на японской продукции и быстро завоевала популярность благодаря удобству и доступности.

Гидрометр, как называют индикатор, представляет собой прозрачное окошко на крышке батареи. Цвет окошка меняется в зависимости от состояния АКБ:

  • Зеленый — полный заряд.
  • Серый либо белый — нужно зарядить.

У некоторых индикаторов окошко краснеет при потере емкости.

Принцип действия прибора основан на изменении плотности электролита при разном уровне заряда. Работает это так:



К окошку прикреплена трубка с зеленым поплавком.

  • При зарядке аккумулятора плотность электролита растет и поплавок поднимается, приближаясь к окошку.
  • Если АКБ разряжена, плотность падает и шарик тонет в электролите. В результате окошко индикатора меняет цвет на серый или черный.

В некоторых моделях индикаторов имеется красный шарик, который всплывает при снижении плотности электролита. Этим обеспечивается красная индикация разряда.

При падении уровня электролита через окошко будет виден не шарик, а непосредственно электролит. Чтобы предотвратить разрушение пластин, в банки нужно долить дистиллированную воду и зарядить аккумулятор.

Достоинство индикатора в том, что устройство позволяет определить состояние батареи без применения специальных приборов. Это удобно при покупке аккумулятора или в дорожных условиях, когда нужно быстро проверить состояние АКБ. Однако индикация при помощи поплавка не всегда позволяет сделать точные выводы о работоспособности аккумулятора. Поэтому в случае сомнений нужно использовать мультиметр или нагрузочную вилку. Они пригодятся и в случае, когда нужно проверить батарею, не оснащенную индикатором.

Как проверить клеммы аккумулятора с помощью мультиметра

Грязные, корродированные или ослабленные клеммы приведут к проблемам с пуском или отсутствием запуска, и являются одной из основных причин, по которым люди думают, что у них есть «разряженный аккумулятор». Иногда такие проблемы трудно обнаружить с помощью простого визуального осмотра.

Здесь вы будете использовать вольтметр (или мультиметр, установленный на напряжение), чтобы проверить клеммы батареи на предмет падения напряжения, чтобы вы могли понять состояние ваших соединений батареи.

Сначала отключите систему зажигания. Сделайте это путем временного отсоединения катушки зажигания или удаления предохранителя, или реле топливного насоса (при необходимости найдите руководство по эксплуатации вашего автомобиля или руководство по ремонту вашего автомобиля, чтобы найти катушку или предохранитель). Это предотвратит запуск вашего двигателя.

Красным плюсовым проводом коснитесь положительного полюса батареи и держите. Черным проводом (минусом) вашего измерителя прикоснитесь с клемме провода минуса который одевается на аккумулятор. Попросите помощника провернуть двигатель. Если ваш прибор регистрирует более 0,5 вольт, вам необходимо почистить или проверить физическое состояние клеммы и клемм.

Теперь проверьте другой аккумуляторный терминал. На этот раз, тем не менее, с помощью черного щупа вашего измерителя прикоснитесь к отрицательному полюсу батареи. Теперь прикоснитесь к красному зонду вашего измерителя к клемме кабеля, соединяющей тот же самый вывод батареи. Попросите вашего помощника запустить двигатель и проверить показания напряжения на вашем счетчике. Если оно превышает 0,5 вольт, необходимо проверить клемму аккумулятора на наличие повреждений или почистить ее.

Как проверить «ампераж» аккумулятора мультиметром?

Чтобы определить силу тока, которую выдает ваша АКБ, понадобится создать цепь с нагрузкой. В ее роли выступает любой прибор или оборудование, потребляющее электроэнергию. Для замера понадобится предпринять следующие действия:

  • Прибор устанавливается в режим замера ампер, а переключатель на нем – на переменный ток, который обозначается английскими литерами AC.
  • Отсоединяете клемму с плюса батареи и на ее место ставите отрицательный провод измерительного прибора.
  • К оборудованию, которое выступает в качестве нагрузки, присоединяете отрицательную клемму АКБ и щуп измерителя с положительным зарядом.
  • В зависимости от конструкции, смотрите на высветившееся число или отсчитываете его на шкале прибора.

Исправный и полностью заряженный аккумулятор демонстрирует показатели в пределах 12,6–13 В.

Проверка аккумулятора мультиметром или как сделать тест на герметичность крышки батарейного отсека с помощью мультиметра

Накапливание отложений на крышке аккумулятора является частой причиной появления «мертвой» батареи. Когда грязь и кислота смешиваются и накапливаются в верхней части и клеммах, заряд медленно начинает вытекать. Чтобы проверить, достигла ли ваша батарея точки утечки, используйте мультиметр.

Установите вольтметр на низкое значение на шкале напряжения. Включите вольтметр. Затем прикоснитесь к отрицательной клемме аккумулятора (-) черным датчиком вашего измерителя и коснитесь грязной крышки аккумулятора красным датчиком. Если ваш измеритель регистрирует даже небольшое количество напряжения, знать грязь проводит ток и есть утечка.

Как проверить аккумулятор нагрузочной вилкой?



Это самый точный метод, позволяющий определить степень заряда и способность аккумулятора работать при полной нагрузке. Его используют профессиональные автоэлектрики в сервисных центрах.

Нагрузочная вилка — прибор, объединяющий вольтметр и нагрузочное сопротивление. Продвинутые версии устройства оснащены еще и амперметром, который позволяет оценить ток нагрузки. Вилка работает в двух режимах:

  1. измерение напряжения батареи;
  2. имитация работы стартера.

Перед началом проверки следует включить режим вольтметра на нагрузочной вилке и подключить ее к аккумулятору. Если прибор показывает менее 12,7 вольта, АКБ нужно зарядить.

Показания вольтметра под нагрузкой>10,2 В9,6 В9,0 В8,4 В<7,8 В
Процент заряда100%75%50%25%0%

Проверять нагрузочной вилкой можно лишь полностью заряженную батарею!

Кроме напряжения, в обслуживаемом аккумуляторе необходимо проверить электролит. Он должен иметь уровень на 10-15 мм ниже заливного отверстия и плотность 1,27 г/см³ при 25 градусах Цельсия. В северных регионах плотность электролита может быть увеличена до 1,29 г/см³.

Для проверки используется специальный прибор — ареометр. Это стеклянная емкость с поплавком внутри. На поплавке обозначена шкала, по которой можно определить плотность жидкости, в которую он погружен.

Перед измерением плотности электролита необходимо проверить уровень и, при необходимости, долить в банки дистиллированную воду. После доливки АКБ нужно зарядить.

Диагностика выполняется следующим образом:

  1. подключить нагрузочную вилку;
  2. включить нагрузочное сопротивление на 5 секунд;
  3. переключить вилку в режим вольтметра.

Напряжение на контактах аккумулятора на пятой секунде работы нагрузочного сопротивления говорит об уровне работоспособности батарей.

Частое применение нагрузочной вилки ускоряет износ аккумулятора. Поэтому при регулярной проверке лучше пользоваться мультиметром или индикатором.

Переустановка батареи

После очистки корпуса, клемм и лотка установите аккумулятор на место.

  • Аккуратно положите его на лоток.
  • Прикрепите к лотку с помощью прижимного механизма.
  • Подключите клеммы. На этот раз начните с положительной клеммы и подключите минус или клемму заземления в последнюю очередь.
  • После подключения терминалов распределите тонкий слой вазелина вокруг верхней части клемм и контактных столбов. Это препятствует накоплению коррозии вокруг клемм.

Быстрая проверка показателей аккумулятора

В ряде случаев владельцам авто совсем некогда заниматься отсоединением АКБ от машины, а также «копаться» с освещением и приборной панелью. Такие хозяева машин определяют уровень зарядки АКБ без ее снятия, прямо под капотом.

Этот процесс выглядит следующим образом:

  1. Когда произошло замирание машины после выключения мотора, мультиметр подключают к АКБ по схеме: плюс к «+», минус соответственно к «минусу». Стоит учитывать, что показатели будут с незначительными отклонениями. 12,7Вольт – показатель нормы.
  2. Затем машина заводится. Когда мотор заработает, напряжение поднимется до 14,7Вольт.
  3. Рекомендовано проверить еще с нагрузкой (внешнее освещение, обогрев окон, средний режим печки). В таком случае норма – 14,6Вольт.

Измерить напряжение аккумулятора автомобиля мультиметром – задача посильная даже начинающему автолюбителю. Позволить себе дорогой аккумулятор, оснащенный специальным индикатором, может не каждый.

Практичным и универсальным вариантом считается измерение заряда АКБ мультиметром. Этот прибор, с говорящей приставкой «МУЛЬТИ», позволяет измерить не только напряжение, но и силу тока. Кроме того, мультиметр может пригодиться и для другой электротехники, включая телефоны, ноутбуки, шуруповерты. Помните, что приобретать такой прибор лучше у проверенных производителей в специализированных магазинах.

Как почистить автомобильный аккумулятор

  1. Очистка корпуса батареи

Вы можете использовать простую процедуру для очистки корпуса батареи. Для этого вам нужно приготовить смесь из 8 унций теплой воды и одной столовой ложки пищевой соды. Это нейтрализует кислоту и помогает удалить грязь с корпуса аккумулятора и клемм.

Наденьте защитные очки и резиновые перчатки и, используя мягкую щетку, нанесите раствор на верхнюю часть батареи и по бокам корпуса. Если ваша батарея использует крышки отсеков (батареи подлежащие обслуживанию), не позволяйте смеси просачиваться под крышками и смешиваться с электролитом внутри.

Протрите раствором и чистой тряпкой. Продолжайте наносить моющий раствор до тех пор, пока не увидите никаких следов отложения.

  1. Очистка клемм аккумулятора

Как и в случае с аккумулятором, удалите грязь и коррозию с клемм, используя пищевую соду и водный раствор.

Чтобы облегчить вашу задачу, вылейте смесь в пенопластовую или аналогичную одноразовую чашку и погрузите в нее клемму аккумулятора на одну или две минуты. Затем используйте инструмент для очистки батарейного отсека, чтобы закончить удаление коррозии с клемм. Повторяйте процедуру, пока не увидите, что оба кабеля свободны от коррозии.

  1. Очистка батарейного отсека

Проверьте состояние батарейного отсека. Убедитесь, что на нем нет ни винтов, ни трещин, ни кусков грязи, ни следов коррозии. При необходимости используйте тот же раствор для удаления грязи и коррозии с поддона.

Как сделать прибор собственными руками

Когда необходимая техника отсутствует, прибор можно сделать самому, посмотрев видео. Из готовых приборов необходимо взять вольтметр, а оставшиеся детали сооружают из подручных средств. Трудности возникнут при расчетах и создании внутреннего сопротивления, для которого потребуется ток.

Подходящим материалом является нихромовая проволока, используемая для создания нагревательных спиралей в электрических плитках. Нихромовые элементы можно заменить металлической полосой из прочих нагревательных устройств.

Для напряжения 12 В показатель тока должен находиться в рамках 80-120 Ампер, а сопротивление – 0,1-0,15 Ом. Прибор для измерения такого сопротивления сложно найти. По этой причине подбирают длину одного элемента и измеряют ток, который он пропускает. После этого совмещают несколько подобных деталей.

Самодельный аппарат делают последовательно:

  1. Подбирают нихромовую проволоку или нагревательную полосу и измеряют мультиметром до 15 А ток. Элемент должен пропускать 10-12 А.
  2. Соединяют 10 таких деталей, получая нагрузку в 100-120 А. Проволоку необходимо надежно скручивать.
  3. Полученный элемент помещают в подходящий корпус и фиксируют в нем. Если коробка небольшая, то проволоку несколько раз сгибают так, чтобы витки не касались друг друга. Параллельное соединение должно быть надежным, что обеспечивается изолирующими цилиндрами, которые устанавливают на изгибы.
  4. Концы скрутки припаивают к контактам на выходе, а снаружи – к соединительным проводам.
  5. Подключают вольтметр.
  6. Крепят на концы соединительного кабеля зажимы, которые потом подсоединяют к аккумулятору.

Когда устройство будет готово, можно проводить измерения в домашних условиях.

Видео — проверка аккумулятора

Источники

  • https://FB.ru/article/302717/kak-izmerit-emkost-akkumulyatora-multimetrom-poshagovaya-instruktsiya
  • https://10carbest.ru/kak-proverit-akkumuljator/
  • https://automonth.ru/proverka-akkumuljatora-multimetrom/
  • https://santavod.ru/kak-proverit-akkumulyator-avtomobilya-multimetrom/
  • https://EvoSnab.ru/instrument/test/kak-proverit-akkumuljator-multimetrom
  • https://3batareiki.ru/akkumulyatory/avtomobilnye-akkumulyatory/kak-proverit-akkumulyator-avtomobilya-multimetrom-2
  • https://3batareiki.ru/akkumulyatory/emkost-akkumulyatornoj-batarei
  • http://jeepclubspb.ru/kak-proverit-akkumulyator-multimetrom/

Как измерить силу тока мультиметром на аккумуляторе автомобиля?

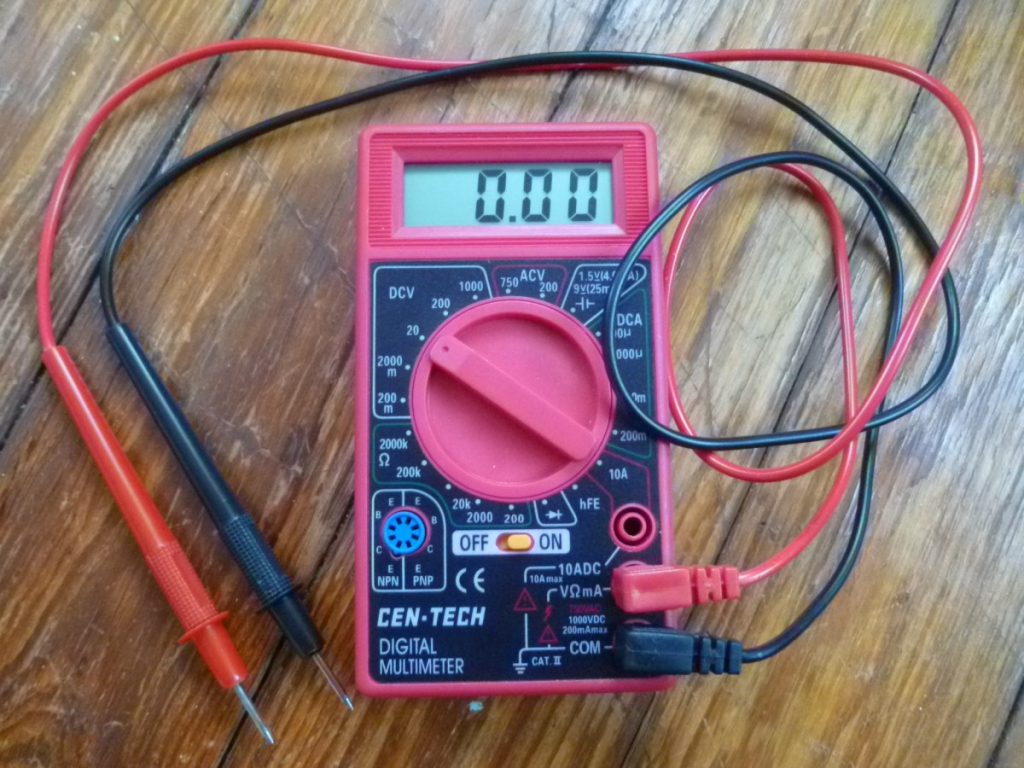

Мультиметр — тестер, авометр, комбинированный электроизмерительный прибор, объединяющий в себе несколько функций. В зависимости от модели включает в себя функции вольтметра, амперметра и омметра. Существуют цифровые и аналоговые мультиметры. В некоторых случаях исполняется мультиметр в виде токоизмерительных клещей.

Название «мультиметр»закрепилось именно за цифровыми измерителями, в то время как аналоговые приборы часто именуются «тестер», «авометр», а иногда и просто «Цешка» (отечественные).

Подключение мультиметра

Для начала нужно отключить все устройства, которые могут питаться от аккумулятора. Для проведения измерений мультиметр включают в разрыв цепи. Чтобы получить такой разрыв, с плюсовой клеммы (можно и минусовой) АКБ снимают провод. Затем подключают один контакт амперметра к плюсу (или минусу) аккумулятора. А второй контакт подключают к снятому проводу.

Не подключайте измерительные приборы к плюсу и минусу на аккумуляторе, иначе случится короткое замыкание и в мультиметре сгорит предохранитель.

После подключения на экране прибора появится число, которое соответствует току, что потребляется постоянно включенными электроприборами. Если допустимая утечка тока в автомобиле ниже, чем результат измерений, нужно искать причину далее.

Какие параметры можно проверить мультиметром?

  • измерить напряжение с максимальной точностью. По электрическому напряжению можно определить заряжена ли аккумуляторная батарея или необходимо заряд;
  • проверить напряжение аккумуляторов сотовых телефонов. Для этого необходимо перевести прибор в режим измерения постоянного тока до 20 В;
  • аккумулятор шуруповерта;
  • емкость аккумулятора.

Как измерить напряжение аккумулятор

Чтобы проверить напряжения аккумулятора, необходимо перевести мультиметр в режим DC. Если необходимо проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Далее чёрным щупом мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока. Исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Таким же образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость аккумулятора

  1. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи, т.е. вначале нужно полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.
  2. Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление аккумулятора

Проверить работоспособностьаккумулятора можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

  1. Лампа 12 В подключается к АКБ.
  2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
  3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии. Когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Как измерить емкость аккумулятора мультиметром: пошаговая инструкция


Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A

). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет. Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание.



Описание мультиметра

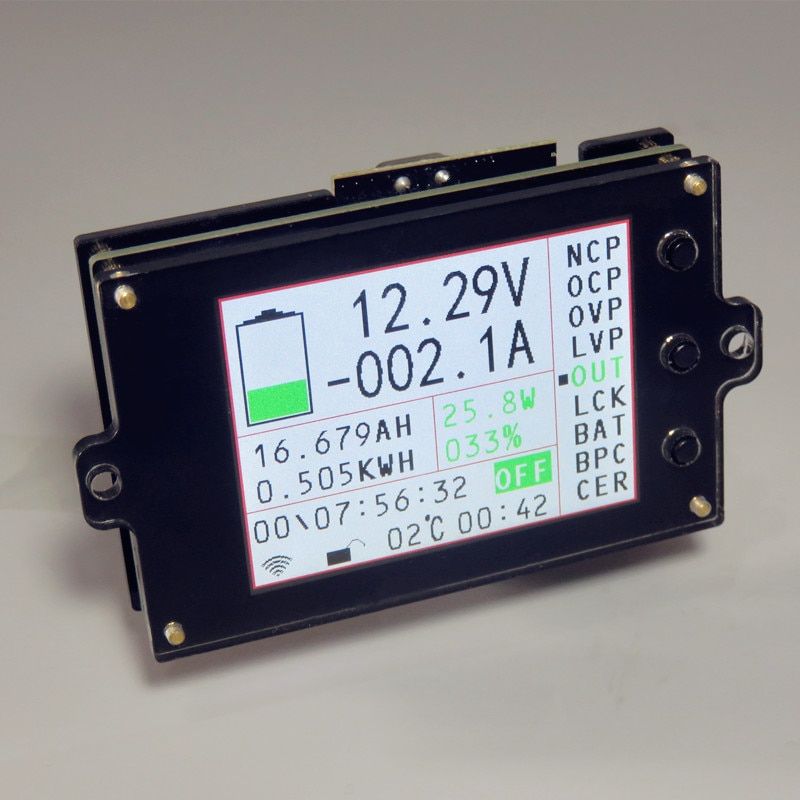

Для измерения емкости аккумуляторов различных типов используются мультиметры — специальные приборы, которые сочетают в себе функции омметра, вольтметра и амперметра. Универсальное устройство отличается простотой работы, позволяя максимально точно определять показатели емкости у АКБ.

С помощью такого прибора можно проверить работоспособность бытовой электроники и наличие напряжения в розетке, найти прорыв провода или же измерить емкость АКБ. Прибор определяет непрерывность подачи тока в сети, способен работать с постоянным и переменным напряжением. Отдельные модели позволяют получать данные о сопротивлении в цепи, что помогает определить наличие коротких замыканий и других проблем с электросетью.

Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А. Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра.

Фактически для проверки выполняется такая последовательность действий:

  1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
  2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;

  3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
  4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Читать также: Медь в лечебных целях

Как проверить внутреннее сопротивление?

Для проверки внутреннего сопротивления стоит знать не только вольты, но и амперы. Поскольку мы уже бывалые в деле замеров, то сразу перейдем к действиям.

Берем галогеновую лампу в 60 Вт, которая потребляет 5 А. Если ампераж равен ста амперам, то потеря не может быть более 1 В. Это значит, что для 5 А показатель напряжения должен составлять 0,05 В.

Подключаем нашу лампу к батарее. После того как она засветилась, определяем напряжение на клеммах аккумулятора. Замеряем вольты, выключаем лампу, определяем напряжение повторно.

В итоге, если разница между значениями будет составлять не более 0,05 В, то наша батарея исправна. Если значение больше, значит сопротивление повысилось. Исходя из этого можно судить о состоянии АКБ.

Как измерить силу тока мультиметром на аккумуляторе

Для маломощных аккумуляторов и батареек замер силы тока проще, чем для сети с переменным током.

Измерение силы тока мультиметром в этом случае проводится на диапазоне измерений «постоянный ток», величина выставляется с учетом маркировки аккумулятора или, при отсутствии данных, на максимально допустимое значение диапазона.

Замеры также, как и в случае с переменным током, производятся в присутствии «нагрузки», контакты подключаются параллельно.

Схема для замера тока в автомобильном аккумуляторе приводится ниже. Важно: здесь измеряется ток утечки.

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

  • Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
  • Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
  • Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.


Работать с устройством легко

Схема дальнейших действий:

  • Устройство настраивается в нужном диапазоне измерения.
  • Значение выставляется на 10% больше того, которое предполагается.
  • Если показатель неизвестен, то за крайнюю отметку берется максимум.
  • Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
  • Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
  • Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Вам это будет интересно Прибор для поиска скрытой проводки

Как работать

Перед началом рассказа о том, как измерить силу тока мультиметром, необходимо дать ряд рекомендаций, как работать:

Первым делом, следует изучить инструкцию о порядке работы таким прибором, чтобы не вывести его из строя. Чтобы уверенно работать с электрической цепью, необходимо потренироваться на слабых элементах питания – батарейках. Если опыта работы маловато, строго соблюдайте инструкции и изучите все функции вашего мультиметра:

Такой простой моделью пользуются автомобилисты, когда возникают проблемы с зарядкой аккумуляторной батареи.

Измеряем силу тока

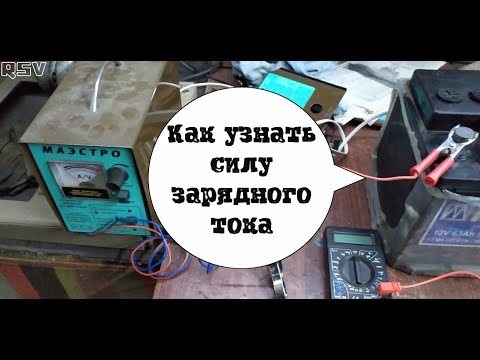

Многие интересуются вопросом, как измерить силу тока зарядного устройства. Примеры могут быть различными – аккумулятор, батарейка и даже обычная комнатная розетка. Такой вопрос не совсем правильный, и этому есть причина – для источника питания определить силу тока не представляется возможным, так как такой показатель определяется только в электроцепи. Поэтому придется ее создать, взяв источник питания, любой прибор и мультиметр. Примерная схема будет выглядеть таким образом:

Проверяем зарядку в аккумуляторе

Чтобы выполнить такие действия мультиметром, следует переключить его в режим замера постоянного напряжения, установив диапозон несколько выше наибольшего показателя напряжения на аккумуляторной батарее. После этого подключаем щуп мультиметра. Окрашенный в черный цвет, к минусу батареи, а красный, соответственно, к плюсовому полюсу. На дисплее прибора появляются интересующие нас показания:

Если аккумулятор полностью заряжен, то его напряжение не должно быть ниже 12,6 В. В ином случае, уровень зарядки батареи не превышает пятидесяти процентов, требует срочной подпитки. Показатель, не превышающий 11,6 В сигнализирует о том, что аккумулятор разряжен полностью. Чтобы зарядки батареи хватало долго, следует выявить причины потери тока, которая бывает в любом автомобиле. Способствуют этому сигнализация, магнитола, приборная панель и устройство центрального замка. Если в общей сложности потери тока не превышают 80 мА, то аккумуляторная батарея будет без проблем эксплуатироваться в течение нескольких лет. Для работы мультиметр выставляется в режим замера тока на 10 или 20 ампер:

Читать также: Маятниковые отрезные станки по металлу дисковые

Сняв «минусовую» клемму, подсоединяем один из проводов прибора. Вторым прикасаемся к снятому проводку. Полярность в этом случае значения не имеет:

Основные понятия емкости

Проверка емкости аккумулятора проводится для определения технического состояния источника питания. Этот показатель указывает на то, в течение какого периода АКБ батарея сможет питать потребитель при определенных условиях эксплуатации. Измерение проводится в ампер-часах, емкость может варьировать в большом диапазоне.

Параметр учитывается при рассмотрении возможности соединения несколько источников электроэнергии в одну батарею. Среди особенностей отмечают следующие моменты:

  1. При последовательном соединении емкость остается постоянной, суммируется лишь напряжение. За счет этого увеличивается пусковой ток, но длительность работы батареи при постоянной нагрузке остается неизменной.
  2. Параллельное подключение позволяет увеличить емкость без изменения напряжения. Подобные батареи создаются для обеспечения продолжительной работы различных потребителей.

Применяется еще и комбинированный способ соединения, который предусматривает использование нескольких аккумуляторов. Существует довольно большое количество различных правил создания и зарядки подобных батарей, к примеру, все используемые аккумуляторы должны быть в хорошем техническом состоянии и иметь одинаковую емкость.

Емкость во многом зависит от количества электролита, если рассматривать вариант свинцово-кислотных аккумуляторов для автомобилей.

Тестируется уровень жидкости при использовании обычного стеклянного стержня. Другие варианты исполнения источников питания можно проверить при применении различных измерительных приборов.

Проверяем автомобильный генератор

Это основной источник энергии в транспортном средстве, и если является неисправным, то одного аккумулятора для долгих поездок вам не хватит. Разберемся, как проверить напряжение на генераторе. Чтобы выполнить все правильно, придется выполнить несколько операций по проверке:

  • щеток и колец;
  • диодного моста;
  • регулятора напряжения;
  • статорного устройства;
  • ротора:

Автомобильный аккумулятор

При необходимости можно мультиметром проверить емкость аккумулятора автомобиля. Как правило, тестирование проводится при проявлении различных проблем: тяжелый старт двигателя, тусклый свет фар и другие. Рекомендации по проведению теста источника электроэнергии прибором следующие:

  1. Для начала следует приобрести более подходящий измерительный прибор.
  2. Следующий шаг заключается в подборе требуемой нагрузки (она должна забирать около 50% всего тока). При заявленной емкости 7 Ач нагрузка должна быть примерно 3,5 В, для чего выбирается лампочка с мощностью около 40 ватт.
  3. На момент теста следует подождать около двух минут. Если она начинает быстро тухнуть, то это указывает на плохое техническое состояние источника питания.
  4. Без отключения нагрузки проводится подсоединение измерительного прибора. Показатель должен быть не менее 12,4 В. Он указывает на то, что батарея находится в хорошем техническом состоянии. При низких значениях нужно провести обслуживание источника энергии.

Рекомендуем: Аккумуляторные батареи и элементы типа «АКБ-18650»

Слишком низкое значение напряжения свойственно батареям, у которых емкость низкая и пластины были разрушены. Подобные источники питания следует своевременно заменять, так как серьезные структурные изменения могут привести к появлению короткого замыкания.

Блок питания

Сегодня автолюбитель должен иметь на вооружении все блага технического оснащения. В их число входит и гаражный блок питания, представляющий собой мощное, надежное, вполне универсальное устройство и, что самое важное – абсолютно безопасное. Его вполне можно собрать своими руками, имея в распоряжении трансформатор и другие нужные детали, или приобрести в магазине. В первом случае прибор для измерения напряжения разрешается не устанавливать, просто показатель данной величины на блоке придется замерять при помощи мультиметра. Работать с таким прибором довольно удобно. Он позволяет не подсаживать аккумуляторную батарею, запускать мотор для периодической подзарядки, открывать гаражные ворота для проветривания. С помощью блока есть возможность проверять практически все приборы автомобиля на работоспособность, настраивать автолюбительские конструкции. Блок питания без проблем подзарядит батарею, но в качестве пускового элемента его применять не следует – однозначно перегорит.

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Записываем параметры аккумулятора телефона

Емкость аккумулятора телефона проверяется при помощи мультиметра, часов, резистора и зарядки. Полностью заряженная батарея разряжается с помощью резистора, после чего снова ставится на зарядку. В процессе контролируется длительность и сила тока зарядки.

Если измерить только длительность восстановления батареи, то можно получить меньшее значение, чем указано в паспорте телефона. Это обусловлено тем, что производитель указывает А*ч при восстановлении зарядкой 3,8 В, а штатное напряжение на стандартных зарядных устройствах составляет около 5 В. С учетом КПД зарядки вольтаж падает до 4,5 В.

Для расчета нужно умножить ампераж зарядки на длительность полного восстановления, а затем дополнительно учесть коэффициент 4,5 В/3,8 В.

При отсутствии нагрузочного элемента можно разрядить АКБ самим смартфоном.

0

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

  • Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
  • Установить предел измерения, равный 20В.
  • Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
  • Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Читать также: Как называют единицу индуктивности

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

  • Соединить щупы мультиметра с контактами тестируемой батареи.
  • Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
  • Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

  • Тестер для проверки батареек установить на максимальный предел измерений.
  • Взять новый элемент и приложить щупы прибора к его контактам.
  • Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Проверка емкости мобильного телефона

Проверить емкость аккумуляторной батареи мобильного устройства можно при использовании простого тестера. Часто встречается ситуация, когда источник энергии практически моментально выходит из строя. Быстрая потеря емкости происходит при применении зарядных устройств типа Power Bank. Они позволяют существенно ускорить процесс зарядки, но при постоянном использовании подобной зарядки срок эксплуатации источника энергии существенно снижается.

Для мобильных телефонов, которые работают на популярных операционных системах, также есть большое количество различных программ для тестирования аккумуляторной батареи. Наиболее популярной считается iBackupBot.

Используется она следующим образом:

  1. Рекомендуется для начала ее скачать и установить на компьютере.
  2. После этого проводится подключение мобильного устройства через кабель.
  3. Запустив программу в левой части основного экрана, можно встретить пункт «Больше информации». В нем отображается количество циклов и показатель емкости.

В последнее время получили широкое распространение мобильные устройства китайского происхождения. Для них рекомендуется установить приложение Battery, которая может отображать следующую информацию:

  1. Температуру АКБ (при наличии соответствующего датчика).
  2. Напряжение и емкость.

Рекомендуем: История создания и развития Батарейки

Программы не отображают точную информацию, не всегда следует принимать ее во внимание. Более точные показатели можно получить при использовании обычного тестера.

Проверка основных показателей при помощи тестера проводится в большинстве случаев. Рекомендации по выполнению этой работы следующие:

  1. Перед проведением теста следует полностью разрядить АКБ.
  2. Измерительный прибор в большинстве случаев имеет кабель USB.
  3. После полной разрядки батареи устройство подключается к тестеру.

При проведении теста нужно немного подождать, так как значение емкости со временем нарастает. Оптимальным показателем для батарей мобильных телефонов принято считать 2100−2200 мАч. Если показатель на 50% меньше от того, какой указывается в спецификации, то источник питания следует заменить.

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

  • Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
  • Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
  • Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

  • Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

как измерить силу тока, заряд и напряжение АКБ

Для тестирования фактического состояния АКБ применяются специальные устройства – аккумуляторные тестеры, стенды и т.п. Но многое о батарее можно узнать и с помощью обычного мультиметра, имеющего функции измерения тока и напряжения.

Алгоритм проверки напряжения аккумулятора

Чтобы проверить напряжение аккумулятора на холостом ходу, надо снять плюсовой провод с клеммы генератора, чтобы исключить просадки из-за влияния автомобильных нагрузок или возможных утечек. Любители точности могут отключить и минусовую клемму. Переключатель режима мультиметра надо перевести в режим измерения постоянного напряжения (V=). На дисплее у многих моделей тестеров будут отображаться символы DC.

Мультиметр в режиме измерения постоянного напряжения.

Замеренное напряжение будет отображать уровень заряженности батареи.

Напряжение холостого хода, В12,612,3-12,612,1-12,311,8-12,111,8 или ниже
Уровень заряда, %Полный заряд (100%)755025Полностью разряжен (0%)

Как измерить силу пускового тока

При измерении пускового тока приходится решать две проблемы:

  • амплитуда броска может достигнуть сотен ампер — не каждый мультиметр может измерить такое значение;
  • длительность импульса невелика – в лучшем случае несколько секунд, из-за инерции прибора она может не отобразиться, поэтому надо применять мультиметры с сохранением пикового результата (функция HOLD).

Для такой процедуры подойдет лишь профессиональный мультиметр с токовыми клещами постоянного тока. Такие приборы стоят недешево, но это единственная возможность произвести измерение, обычным тестером достоверно померить пусковой уровень тока не получится.

Мультиметр с токовыми клещами постоянного тока.

Надо включить тестер в режим измерения постоянного тока (отмечено стрелкой), нажать кнопку открывания клещей и обхватить провод, подключенный к аккумулятору (плюсовой или минусовой), и включить режим фиксации максимума. После этого надо завести двигатель (клеммы с аккумулятора не снимать!). Клещи зафиксируют наибольшее значение – это и будет ток холодной прокрутки.

Рекомендуем видеоролик на эту тему.

Как тестером проверить заряжает генератор АКБ или нет

Самый простой способ проверить, идет ли подзаряд аккумулятора или нет, это измерить напряжение на клеммах батареи с остановленным двигателем и после его пуска. Во втором случае напряжение должно быть выше. В этом случае аккумулятор будет заряжаться. При исправном генераторе и АКБ и заглушенном двигателе на выводах должно быть не менее 10,5 вольт (при полностью заряженном – 12,5 вольт). Если запустить двигатель, напряжение должно подняться о 14..14,5 вольт. Делать это надо в режиме измерения напряжения не отключая клемм АКБ.

Для полной уверенности можно замерить направление тока. Суть этого метода показана на рисунке, где приведена упрощенная схема питания бортсети автомобиля.

Два режима работы бортсети.

Видно, что при подзаряде аккумулятора ток втекает в плюсовой вывод аккумулятора, а при разряде вытекает из него. Направление можно определить с помощью мультиметра в режиме измерения постоянного тока. Удобнее использовать токовые клещи, это исключит операции по отсоединению и присоединению клемм. Но если их нет, хватит возможностей обычного тестера с наибольшим током до 10..20 ампер. Надо отсоединить плюсовую клемму АКБ и в разрыв включить мультиметр в режиме измерения постоянного тока с наибольшим пределом. Во многих приборах для этого измерительный провод надо включить в соответствующее гнездо.

Измерение направления тока.

Общий провод тестера надо подключить к клемме батареи, измерительный – к отсоединенному проводу. Если на дисплее отображается значение тока со знаком «минус», то имеет место потребление тока аккумулятором, что означает его подзаряд. По величине тока можно судить о ее скорости. Если ток вытекает из батареи и происходит ее разряд, то измеренное значение индицируется без знака «минус».

Индикация тока со знаком “минус»

Если подключить щупы тестера наоборот (измерительный к клемме батареи, общий к проводу), то полярность будет индицироваться с обратной логикой – «минус» при разряде, его отсутствие при заряде.

Индикация при обратной полярности подключения.

Рекомендуем ознакомиться: 8 причин почему генератор не заряжает аккумулятор

Проверка тока на утечку

Точно таким же образом можно измерить утечку тока в автомобиле – токовыми клещами или мультиметром. Схема измерения будет такая же, как и предыдущая. Перед началом измерения надо заглушить двигатель и отключить явных потребителей:

  • светосигнальное оборудование;
  • автомагнитолу;
  • другие нагрузки.

Если измеренный ток утечки превышает разумное значение (приблизительная сумма оставшихся нагрузок – автосигнализация, другая автомобильная электроника, которую нельзя или сложно отключить), надо искать проблему – короткое замыкание, перекрытие по изоляции или по загрязнениям и т.д. Надо понимать, что если утечка происходит по загрязненному корпусу батареи (пятна масла, электролита, налипшая токопроводящая пыль), то таким способом ее обнаружить не получится – путь тока будет направлен мимо измеряемой цепи. Поэтому при первых подозрениях на нештатное потребление надо очистить корпус аккумулятора от грязи (например, вымыть с помощью моющих средств).

Пути токов утечки по загрязненному корпусу.

Более подробно читайте статью: Как найти утечку тока в автомобиле мультиметром

Можно ли мультиметром померять емкость и внутреннее сопротивление

Чтобы измерить фактическую емкость или внутреннее сопротивление, помимо тестера понадобится эквивалент нагрузки. Для него удобно использовать 12-вольтовые автомобильные лампы:

  • их легко приобрести;
  • параллельным соединением можно набрать любую мощность и установить любой разрядный ток;
  • в режиме разряда напряжение снижается, но одновременно снижается накал нити лампы, растет ее сопротивление, ток остается примерно на прежнем уровне – это ведет к повышению точности замеров.

Также можно нагружать аккумулятор резисторами соответствующего номинала и потребной мощности, но мало у кого есть коробка с сопротивлениями на все случаи жизни.

Для измерения емкости надо полностью зарядить аккумулятор (лучше от стороннего ЗУ). Замеры надо производить при отключенных клеммах, а для удобства лучше снять АКБ с автомобиля. Собирается схема.

Схема разряда АКБ.

В качестве измерителя тока можно использовать отдельный амперметр или периодически контролировать ток в течение процесса мультиметром (в теории достаточно сделать один замер). Лампочка (или набор для параллельного включения) выбирается так:

  1. Разрядный ток должен составлять около 0,1 от предполагаемой фактической емкости АКБ (точная только будет замеряться).
  2. Для относительно новой батареи можно взять паспортное значение емкости.
  3. Определяется требуемая мощность нагрузки по формуле P=12*I (12- напряжение АКБ, I – расчетный ток в амперах).
  4. Подбираются лампы так, чтобы их общая мощность была примерно равна рассчитанной в предыдущем пункте.

Например, для АКБ начальной емкостью 60 А*ч, бывшего некоторое время в эксплуатации, логично предположить снижение емкости до 50 А*ч. Выбирается разрядная сила тока в 5 ампер. Мощность нагрузки должна быть 12*5=60 ватт. Можно подобрать лампу в 60 ватт, или набрать 25+25+10 ватт, или нагрузить батарею другими способами, исходя из наличия элементов. После подключения нагрузки надо засечь время и измерить ток. В процессе разряда надо периодически контролировать напряжение на клеммах АКБ – окончанием процедуры считается достижение уровня 10,5 вольт. В этот момент можно зафиксировать время разряда. В конце процедуры можно еще раз измерить ток – он не должен радикально измениться.

Не допускать глубокого разряда батареи и снижения напряжения ниже указанного порога!

Время разряда в часах, умноженное на средний ток разряда, даст реальную емкость в ампер*часах. Надо понимать, что емкость батареи зависит от разрядного тока, и результат, полученный при другой нагрузке (например, при мощности ламп 150 ватт) может заметно отличаться от цифры, полученной при описанном измерении.

Для наглядности видео-инструкция.

Этот же способ можно использовать для измерения реальной токоотдачи (пускового тока), но понадобится очень мощная нагрузка. Так, для аккумулятора с заявленным значением 520 ампер, потребуется набор ламп в 6250 ватт (62 лампы по 100 ватт каждая). Для пытливого ума это может не стать проблемой, но надо помнить, что замер надо производить очень быстро – 1..3 секунды (по разным стандартам наибольшую токоотдачу батарея должна осуществлять от 9 до 30 секунд). Этого должно хватить, чтобы измерить ток, но тестер должен обеспечивать предел измерений в несколько сот ампер.

Также надо позаботиться, чтобы провода имели достаточную толщину, а еще придется решать проблему коммутации большого тока, чтобы контакты в момент отключения не приварились. Для этого можно применить втягивающее реле от стартера автомобиля, управляемое от того же аккумулятора или от постороннего источника 12 VDC небольшой мощности.

Читайте также

Что делать если в машине сел аккумулятор



Чтобы измерить внутреннее сопротивление, аккумулятор также желательно полностью зарядить. Для расчета потребуется применить закон Ома для полной цепи:

I=E*(R+r), где:

  • I – ток в нагрузку, ампер;
  • E – ЭДС аккумулятора, вольт;
  • R – сопротивление внешней нагрузки, Ом;
  • r – искомое внутреннее сопротивление батареи, Ом.

Чтобы определить ЭДС, надо измерить напряжение на клеммах АКБ без нагрузки. С определенными допущениями, оно и будет равно электродвижущей силе.

Далее надо собрать схему, похожую на предыдущую. Внутреннее сопротивление условно показано в виде резистора, подключенного к клеммам аккумулятора внутри корпуса.

Измерение внутреннего сопротивления батареи.

Единственное отличие – ток должен быть больше, чтобы измерения были точнее. Неплохо иметь нагрузку, обеспечивающую 50 А (сопротивление 0,24 Ом) или даже больший ампераж. Мощность эквивалента должна быть от 600 ватт. Для измерения достаточно времени считывания показаний – обычно хватает нескольких секунд.

Например, на холостом ходу мультиметр в режиме вольтметра показал 12,5 вольт, а ток в нагрузку 0,24 Ом составил 52 ампер. Значит, внутреннее сопротивление равно r=I/E-R=0,006 Ом или 6 миллиом. Это результат неплохой, но в целом оценивать состояние по полученной цифре сложно – не все производители в сопроводительной документации указывают нужный параметр. Поэтому можно сравнить итог замера с измерением заведомо исправного однотипного аккумулятора.

Проверка состояния аккумулятора мультиметром может дать много сведений о фактических кондициях батареи. Для этого не нужно дорогостоящее оборудование – потребуются лишь определенные знания и навыки.

Узнаем как измерить силу тока мультиметром? Подготовка и измерение мультиметром



Узнаем как измерить силу тока мультиметром? Подготовка и измерение мультиметром

  • Главная
  • Политика конфиденциальности
  • Q&A
  • Новости и общество
    • Знаменитости
    • Культура
    • Экономика
    • Окружающая среда
    • Бесплатно
    • Журналистика
    • Природа
    • Философия
    • Политика
    • Переработка
    • Погода
    • Женские вопросы
  • Дом и семья
    • Дети
    • Пожилые люди
    • Отцовство
    • Генеалогия
    • Праздники
    • Воспитание
    • Домашние животные
    • Беременность
    • Подростки
  • Еда и напитки
    • Шоколад
    • Кофе
    • Советы по приготовлению
    • Рецепты
    • Десерты
    • Напитки
    • Домашняя пивоварня
    • Низкокаллорийные продукты
    • Главный курс
    • Блюда из макаронных иделий
    • Рецепты
    • Отзывы о ресторанах
    • Салаты
    • Супы
    • Чай
    • Вина и спиртные напитки
  • Образование
    • Среднее образование и школы
    • Колледжи и университеты
    • Обучение на дому
    • Международные исследования
    • Языки
    • Обучение инвалидов
    • Интернет-образование
    • Наука
    • Репетиторство
  • Путешествия
    • Кемпинг
    • Круизы
    • Направления
    • Экзотические места
    • Авиабилеты
    • Отели
    • Советы туристам
    • Аренда
  • Автомобили
    • Легковые автомобили
    • Классика
    • Мотоциклы
    • Аренда
    • РВС-технология
    • Внедорожники
    • Грузовые автомобили
    • Фургоны
  • Спорт
    • Аэробика
    • Баскетбол
    • Бодибилдинг
    • Экстремальные виды спорта
    • Рыбалка
    • Фитнес
    • Футбол
    • Хоккей
    • Боевые искусства
    • Наращивание мышечной массы
    • Пилатес
    • Самооборона
    • Теннис
    • Легкая атлетика
    • Водные виды спорта
    • Снижение веса
    • Йога

Как измерить силу тока батарейки

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

  • Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
  • Установить предел измерения, равный 20В.
  • Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
  • Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

  • Соединить щупы мультиметра с контактами тестируемой батареи.
  • Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
  • Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

  • Тестер для проверки батареек установить на максимальный предел измерений.
  • Взять новый элемент и приложить щупы прибора к его контактам.
  • Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

  • Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
  • Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
  • Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

  • Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Заключение

В этом материале мы разобрались, как правильно проверить батарейку мультиметром, а также, в каких приборах можно использовать протестированные элементы питания, исходя из результатов измерений. Как вы могли убедиться, чтобы измерить остаток заряда в батарее, достаточно иметь под рукой домашний тестер и располагать несколькими минутами свободного времени.

Как проверить амперы мультиметром, знает каждый электрик. Это прибор, который функционирует, как вольтметр и другие подобные устройства. С помощью такой техники можно измерять такие показатели, как постоянного напряжения, переменного напряжения, силы тока, мощности сопротивления, работоспособности диодов, пригодность к эксплуатации транзистора, частоты передачи сигнала.

Амперы и мультиметр: что это такое

Ампер — это единица, в которой измеряется сила, присутствующая у электрического тока в системе СИ. Измерители для ее определения именуют мультиметрами, которые бывают цифровыми и аналоговыми или стрелочными.

Отличия между ними есть. В первом случае информация отображается на жидкокристаллическом экране, во втором присутствует стрелочная шкала. У аналогового аппарата слишком высокая погрешность в замерах. При работе с ним нужно исключить малейшие колебания. В противном случае, результат может быть неточным. Цифровой более:

  • удобный;
  • надежный;
  • функциональный;
  • практичный;
  • универсальный.

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

  • Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
  • Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
  • Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.

Схема дальнейших действий:

  • Устройство настраивается в нужном диапазоне измерения.
  • Значение выставляется на 10% больше того, которое предполагается.
  • Если показатель неизвестен, то за крайнюю отметку берется максимум.
  • Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
  • Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
  • Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Как проверять амперы в разных устройствах?

Есть несколько видов проверки.

В зарядном устройстве

Зарядный прибор нужно проверять, если есть необходимость определить причину, по которой он неисправен. Сила тока у каждого определенного прибора отличается. Например, на телефонных и планшетных устройствах она одинаковая, а на автомобильных намного больше.

К сведению. Допустимая норма указана на этикетке изделия или нанесена на корпус, как маркировка.

Принцип действия точно такой же. Отличие заключается в том, что при малых размерах контактов на разъеме сложно выполнить подсоединение щупов.

Как измерить амперы мультиметром в зарядном устройстве, если в разъем не входят щупы:

  • Внутрь контактов вставляются швейные иглы из стали.
  • Для этого используют плоскогубцы, а на руки надевают перчатки.
  • К кончикам иглы нужно подсоединить щупы через нагрузку.
  • Если это невозможно, то нужно разобрать корпус агрегата. Так можно подключить щупы на вывод ЗУ в том месте, где припаян каждый кончик электрического провода.

Нужно грамотно соблюдать технику безопасности и обращать внимание на рекомендации от производителя. В некоторых изделиях запрещено вскрывать крышку, а другие и вовсе одноразовые, то есть не подлежат ремонту.

В аккумуляторе

Проверить литий-ионный аккумулятор на автомобиле можно, выполнив следующее:

  • Мультиметр ставится в режим вольтметра, на котором исследуется напряжение.
  • Устанавливают диапазон в 0-20В.
  • Замерять аккумулятор желательно только при отключении от питания транспортного средства.
  • Красный щуп прикладывается на положительное гнездо.
  • Черный щуп кладется на отрицательное гнездо через нагрузку.
  • Полученные показания нужно зафиксировать.

Теперь необходимо оценить результат:

  • Напряжение = 12,6 вольт. Устройство пригодно для эксплуатации. Нет необходимости выполнять зарядку.
  • Напряжение меньше 12 В. Автомобильную батарею нужно поставить на зарядку. Она разрядилась.
  • Показания более 15 В. Такой прибор запрещено применять. Это приведет к порче генератора. Необходимо приобретение нового аккумулятора.

К сведению. Чтобы получить точные данные, измерять их нужно спустя 6 часов после отключения от автомобиля.

В блоке питания

Вполне возможно осуществить проверку ампер мультиметром на блоке питания. Процедура выполняется на разрыв и обязательно применяется нагрузка. Принцип действия такой же, как и при работе с другим оборудованием. Нужно лишь отметить, что блок питания имеет высокую мощность. Соответственно, замеры делают максимально оперативно, до того, как нагреются провода щупов.

В качестве примера стоит рассмотреть ситуацию изучения блоков питания кассы, фотоаппарата, сотового телефона и т.д. В данном случае мультиметр нужен для измерения силы тока. Это необходимо для того, чтобы понять, работоспособен ли прибор. В некоторых случаях выдаваемое напряжение — вольтаж не всегда может гарантировать функционирование.

Изучение делается в разрыв с нагрузкой:

  • Переключатель режима тестера нужно установить в максимальное значение в 10 ампер.
  • Измерение блока питания с мощностью более 10 ампер запрещено на обычном мультиметре.
  • Далее нужно разорвать цепь. Если нет возможности открыть корпус, перерезается одна жила из питающих проводов.
  • Для замыкания один провод соединяется с щупом тестера, а второй подключается к питающей цепи — проводу, идущему с блока питания. Так происходит замыкание цепи на устройстве при помощи мультиметра.
  • В качестве энергопотребителя выступает аккумулятор. Он полностью разряжен. Сила тока будет в два раза превышать рабочую.
  • Постепенно с увеличением уровня зарядки можно наблюдать снижение силы тока, стремящийся к показателю 0.

Даже если стрелка не двигается с отметки 0, не стоит пугаться. Это не значит, что прибор сломан.

Внимание! Для измерения достаточно пары секунд. Если напряжение 12вольт, а сила тока составляет как минимум 3-5 ампер, то провода могут нагреться до такого состояния, когда произойдет их обугливание. Это может вывести из строя все агрегаты, подключенные к цепи.

В автомобиле

Для определения пригодности генератора транспортного средства к эксплуатации, нужно проверить уровень его заряда. Правила применения прибора те же самые, что с аккумулятором. При некорректных данных, необходимо проверить каждую составляющую устройства:

  • щетки;
  • кольца;
  • диодный мост;
  • регулятор напряжения;
  • статорный прибор;
  • ротор.

Техника безопасности

Проверить силу тока просто. Достаточно подключить мультиметр, в соответствии с правилами эксплуатации. Необходимо соблюдение инструкции, чтобы не нарушать технику безопасности:

  • Подключение прибора проводят в обесточенном состоянии.
  • Предварительно осматривают изоляцию на проводах. При длительном сроке службы, нарушается ее целостность. Есть вероятность получить удар тока.
  • Мерить амперы нужно только в резиновых перчатках.
  • Запрещены замеры в помещении, где повышенная влажность. У влаги высокая электрическая проводимость. Риск поражения возрастает в несколько раз.
  • Того, кто пострадал от удара током, независимо от его мощности, нужно срочно доставить в ближайший медицинский пункт. Запрещено работать с электричеством в одиночестве. При внештатной ситуации напарник может вызвать скорую.
  • Категорически запрещено работать с аппаратами, которые искрят, сломаны, когда подключены к аналоговым источникам питания, например, к аккумулятору, батарейкам или блоку питания. Все это может привести к удару током. Не слишком сильному, но способному нанести вред нервной системе и сердцу человека.
  • Запрещено пользоваться мультиметром после удара, точно также, как и склеивать его скотчем, изоляционной лентой. Лучше воспользоваться новым устройством или доверить его мастеру для ремонта и тестирования на предмет пригодности.

После использования мультиметрового прибора, кабели, которые были разрезаны соединяют при обесточенной цепи.

Мультиметр — это прибор, без которого просто невозможно обойтись в бытовых условиях и других областях. Имея даже самые минимальные знания по его работе, можно починить приборы. Зная показания, несложно определить их непригодность.

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

  1. Лампа 12 В подключается к АКБ.
  2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
  3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

измерить напряжение, сопротивление и силу тока

Мультиметр – это комбинированный прибор, совмещающий ряд функций для произведения измерений параметров электрической сети.

О том, как правильно пользоваться мультиметром, пойдет речь в данной статье.

Устройство мультиметра

В минимальном наборе мультиметр, также зачастую называемый тестером, сочетает в себе возможности вольтметра, амперметра, а также омметра.

Тестеры бывают электронными и аналоговыми. Как бы не казались аналоговые приборы пережитком прошлого, но порой их применение оправдано и в наши дни. В частности, они выигрывают при следующих обстоятельствах:

  • при измерении переменных параметров стрелка устройства в режиме реального времени будет показывать амплитуду колебаний сигнала;
  • стрелочный тестер способен выявить паразитные пульсации силы тока и напряжения;
  • для работы цифрового прибора требуется источник питания, аналоговый же требует его только при режиме омметра;
  • аналоговый тестер может работать при условиях сильных высокочастотных помех, где его электронный собрат не сможет функционировать без должной защиты.

Противовесом вышеизложенному будут служить следующие достоинства цифровых тестеров:

  • простота конструкции и процесса изготовления;
  • устойчивость к вибрациям;
  • легкость эксплуатации и снятия показаний;
  • самокалибровка.

Стрелочный мультиметр

Итак, самый обычный мультиметр имеет на передней панели экран (жидкокристаллический или стрелочный), ниже которого расположен переключатель диапазонов. Данный переключатель можно установить на один из режимов работы прибора:

  • OFF– выключенный мультиметр;
  • AVC – измерение переменного напряжения;
  • DCV – измерение постоянного напряжения;
  • DCA– измерение силы постоянного тока;
  • Ω — измерение сопротивления;
  • прозвонка сети.

Важно! Некоторые тестеры также оснащены функцией измерения силы переменного тока и иными полезными функциями.

Еще ниже располагаются гнезда для подключения щупов. Последних у прибораимеется два: красный – положительный и черный – отрицательный. Черный щуп всегда подключается к гнезду «COM» («COMMON», «земля»), которое при стандартном расположении трех гнезд вертикально справа является самым нижним. Большинство измерений производится при красном щупе, вставленном в среднее гнездо, в верхнее гнездо его устанавливают, когда необходимо измерять силу тока, находящуюся в диапазоне от 200мА до 10А.

Помимо вышеописанной конфигурации на рынке электротехники можно встретить модели тестеров с горизонтальным расположением гнезд, а также с различным их количеством – от двух до четырех. Четвертое гнездо предназначается для измерения микротоков (менее 200мА).

Произведение измерений посредством мультиметра

Как померить сопротивление мультиметром

Чтобы измерить сопротивление каких-либо элементов электрической цепи, необходимо переключатель мультиметра установить в одно из положений, находящихся в зоне, обозначенной буквой Ω (диапазон измерений изначально может быть любым). После этого щупами одновременно касаемся входов.

Проверка резистора

Если в ходе измерений на табло мультиметра высвечивается «1», «OL» или «OVER», то перемещением переключателя повышаем диапазон измерений; при показаниях прибора «0» требуется понизить диапазон. Точно также можно подобрать требуемую точность производимых измерений.

Как измерить напряжение мультиметром

Учитывая тот факт, что измеряемое напряжение может быть постоянным либо переменным, выставляем переключатель мультиметра в соответствующее положение. Следующим этапом должен быть выбор диапазона измерений. Если с этим возникают трудности, целесообразно установить переключатель на максимальное значение, а затем, исходя из показаний прибора, понизить его до приемлемого уровня.При измерении напряжения щупы тестера подключаются к цепи параллельно.

В частном порядке рассмотрим, как померить напряжение в розетке мультиметром. Для этого выставляем переключатель прибора в положение «750В» зоны AVC и вставляем щупы в отверстия розетки.

Важно! Перед началом обязательно проверьте состояние изоляции щупов и не прикасайтесь при работе к их оголенным частям. В противном случае вы рискуете получить поражение электрическим током.

Маловероятно, что на дисплее прибора вы увидите заветные 220 вольт, в соответствии с ГОСТом, допускается отклонение 10%от номинальной величины в ту или иную сторону.

Теперь вам известно, как мультиметром проверить напряжение в сети 220В.

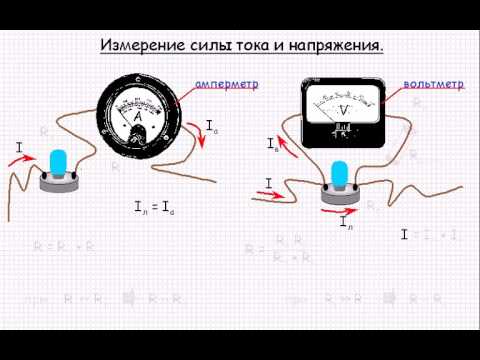

Как замерить силу тока мультиметром

При отсутствии представления о том, сила тока какого порядка подлежит измерению, рекомендуется установить красный щуп тестера в гнездо для измерения больших токов, чтобы не привести прибор к негодности.

Замер потребляемого тока

Если величина, получаемая в результате измерений, меньше 200 мА, можете смело поменять гнездо для красного щупа с целью получения более точного результата. Из таких же соображений переключатель мультиметра устанавливаем на максимальное значение диапазона, а затем при необходимости идем от большего к меньшему.

Измерение силы тока мультиметром осуществляется при приборе, подключенном последовательное, то есть в разрыв цепи.

Прозвонка электрической сети тестером

Данный режим помогает проверить целостность проводников. Если при касании щупами в данном режиме концов провода, прибор издает звуковой сигнал, значит обрыва на данном участке электрической цепи не имеется.

Кроме того, тестером при режиме прозвонки сети можно определять функциональное назначение жил кабеля, иными словами, отличать, где находятся фазный, нулевой и защитный заземляющий проводники.

Как проверить аккумулятор мультиметром

При помощи тестера можно проверить параметры различных аккумуляторных устройств – от автомобильных до телефонных.

Проверка напряжения

Проверка напряжения аккумулятора посредством тестера позволяет определить уровень его заряда. В частности, для проверки автомобильного аккумуляторного устройства необходимо отсоединить его от электропроводки автомобиля, и, выставив на тестере диапазон работы от 0 до 20 вольт зоны DCV, подсоединить его красный и черный щупы к положительному и отрицательному контакту аккумулятора соответственно.

Проверка аккумулятора

Если последний полностью заряжен, на дисплее тестера вы увидите значение, максимально приближенное к 13 вольтам. При меньших показаниях аккумулятор нуждается в дозарядке, если же тестер показывает напряжение 12 вольт, то аккумулятор практически полностью разряжен и вам необходимо срочно зарядить его. Если вдруг напряжение автомобильного аккумулятора оказалось меньше 11 вольт, значит, данное устройство подлежит замене.

Важно! Для получения достоверных данных необходимо выждать пять-шесть часов после отключения аккумулятора от электропроводки автомобиля и только после истечения этого времени браться за проверку его зарядка тестером.

Проверка емкости

Емкость аккумулятора – важная характеристика, дающая информацию о том, какое количество заряда отдается устройством за определенный промежуток времени при определенном напряжении. Единицы измерения данного параметра – ампер-часы (А*ч). Проверку емкости аккумулятора можно проводить следующими методами:

  • под нагрузкой;
  • контрольным разрядом.

При использовании обоих методов аккумулятор должен быть предварительно полностью заряжен.

Нагрузкой для проверки емкости аккумулятора может выступать обыкновенная лампочка накаливания, берущая на себя половину всего его тока. Заметим, что если при подключении она начинает постепенно затухать, то проводить проверку не имеет смысла – аккумулятор неработоспособен.

Итак, к отключенному от генератора аккумулятору подключается нагрузка, под которой прибор должен профункционировать пару минут. Далее нагрузка снимается и к контактам аккумулятора подсоединяются щупы тестера, включенного на режим измерения напряжения.

Исправный автомобильный аккумулятор в результате такого эксперимента должен иметь напряжение более 12,4 вольт, в противном случае срок службы его будет недолгим, вскоре потребуется замена.

Для проверки емкости аккумуляторной батареи таким способом, как метод контрольного разряда, потребуется измерить силу тока мультиметром на аккумуляторе. Предварительно заряженный аккумулятор нагружается таким образом, чтобы сила тока разрядки соответствовала паспортной. В полученную цепь включается тестер при режиме работы амперметра.

Необходимо зафиксировать время, через которое сила тока уменьшится вдвое, и сравнить полученные результаты с данными из паспорта аккумуляторной батареи. Новые устройства достигают указанного момента вскоре после паспортного времени. Если этот момент наступил раньше, ваш аккумулятор теряет свою емкость, а если значительно раньше (например, вдвое быстрее), стоит начать задумываться о замене батареи.

Теперь вы осведомлены не только о том, как работает мультиметр и о расшифровке обозначений на нем, но и разбираетесь в тонкостях того, как пользоваться тестером для измерения напряжения, силы тока, сопротивления, а также как проверить напряжение, емкость и ампераж аккумулятора мультиметром.

батареек — безопасно ли измерять ток батареек AAA напрямую мультиметром?

Нет, это небезопасно. Идеальный измеритель тока — это полное замыкание. Идеальная батарея имеет нулевое внутреннее сопротивление. Итак, в идеальном мире измерение батареи путем прямого подключения ее к измерителю тока создает бесконечное количество тока.

В реальном мире сопротивление есть практически во всем. Так что ток будет ограничен. Но в большинстве случаев это приведет либо к перегоранию предохранителя в счетчике, либо к его повреждению.В некоторых редких случаях аккумулятор может самоуничтожиться. Что для некоторых типов батарей было бы очень плохо.

Тем не менее, давайте посмотрим на настройки мультиметра и то, что он отображает.

Прочтите инструкцию. Это должно быть последнее слово. Но интерпретация изображения установки показывает, что вы подключили пробники к розетке на 10 А. И циферблат установлен на 10А. Предполагается, что альтернативная этикетка 20 м предназначена для подключения датчика к мА-порту.

На дисплее отображается 5.38. Предположительно, это основано на шкале 10А и говорит нам, что батарея выдает 5,38А. Это действительно хорошо для элемента на 1,5 В. Это хорошая новость, поскольку мы видим на маркировке мультиметра рядом с портом 10A, что предохранитель мультиметра должен перегореть при воздействии 10A в течение 15 секунд. Хорошо, что вы тестировали только маленькую батарею!

Несмотря на то, что то, что вы сделали, не рекомендуется, давайте не упустим информацию зря!

Мы предполагаем, что химический состав батареи предназначен для производства 1.5 вольт. И вы измерили 5,4 ампера. Затем мы можем рассчитать полное сопротивление, через которое проходит ток.

  В = I x R
1,5 = 5,38 х R
R = 0,28 Ом


Итак, теперь мы знаем сопротивление вашего измерителя тока на 10 А плюс внутреннее сопротивление батареи. Если вы использовали второй измеритель для измерения сопротивления измерителя тока на 10 А, мы могли бы вычесть это из 0,28 Ом и найти внутреннее сопротивление батареи.

Внутреннее сопротивление батареи — это совсем другая (интересная) область в отношении вашего вопроса, которая показывает, насколько эффективно будет работать ваша батарея.


(Правка: добавлен текст о шунтирующих резисторах и тестировании источника питания.)

Как было сказано ранее, идеальный измеритель тока имеет нулевое сопротивление. Поскольку измеритель тока на самом деле представляет собой измеритель напряжения (в идеале с бесконечным сопротивлением), подключенный параллельно шунтирующему резистору, мы выбираем шунтирующий резистор как можно меньшего размера.

Такое расположение обеспечивает хороший измеритель тока. Но это плохой способ проверить источник питания.

При тестировании источника питания используем «нагрузку».Обычно это резистор, который способен рассеивать мощность, которую мы собираемся вложить в него от источника питания. Мы выбрали сопротивление нагрузки, эквивалентное тому, для чего мы обычно используем источник питания. Например, лампа накаливания на 1,5 В может иметь сопротивление 100 Ом. Таким образом, мы можем выбрать «нагрузочный» или «шунтирующий» резистор 100 Ом, чтобы проверить батарею на 1,5 В. И мы ожидаем увидеть около 1,5 вольт для хорошей батареи. Итак, мы создаем график для нашего вольтметра так, чтобы при его отклонении на 1.Потенциал 5 В, игла находится над зеленым цветом.

Вот откуда взялась диаграмма выше. Вы можете узнать больше об измерителях напряжения и шунтирующих резисторах, перейдя по ссылке.

Как пользоваться мультиметром (Руководство DIYer’s)

Фото: fotosearch.com

Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультитестерами», снизились в цене и размерах, что сделало их незаменимыми для домовладельцев, у которых есть базовые знания схемотехники.При устранении проблем с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

Если вы новичок в мультиметрах, эти устройства могут сначала показаться сложными. Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации вашего конкретного устройства.

Фото: fotosearch.com

Два типа мультиметров

Аналоговые мультиметры, или вольт-ом-миллиамперметры (ВОМ), существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской -типа магазин. Новые дети в этом блоке — цифровые мультиметры (DMM) — предлагают более высокую точность с десятичной точкой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

Приложения и ограничения

Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах.В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями низкого напряжения, такими как малые двигатели постоянного тока (DC) или низковольтные приборы переменного тока (например, ваши термостаты и дверные звонки) . Чтобы избежать перегорания предохранителя, повреждения мультиметра или риска получения травмы, не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

Среди прочего, мультиметры могут определять:

  • Имеющийся заряд аккумулятора
  • Напряжение в розетке или переключателе
  • Повреждение кабелей и шнуров
  • Работоспособность предохранителей, диодов и резисторов
  • Проводящая способность электрического пути

Измерение напряжения

С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи.Начните с выбора соответствующего тока на мультиметре и диапазона напряжения, превышающего проверяемый вами ток. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения — 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант — 20 В постоянного тока.

Затем перед тестированием убедитесь, что вы подключили измерительные провода к правильным гнездам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого и всех тестов мультиметра черный провод подключается к общему (COM) порту.

Чтобы проверить заряд аккумулятора постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом — к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие стенной розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

Совет по безопасности: Держите датчики за изолированные ручки. Не прикасайтесь к металлической части зондов, чтобы избежать поражения электрическим током.

Фото: fotosearch.com

Проверка сопротивления и непрерывности

В электронике «сопротивление» — это количество препятствий для потока электричества, и чем меньше, тем больше или, скорее, полезно для работы вашего Техника. Имея в руках мультиметр, вы можете проверить сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу купить новую микроволновую печь.

Прежде чем приступить к тестированию, убедитесь, что прибор отключен от сети. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если вы удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показанием.

Чтобы проверить непрерывность, или непрерывный поток , электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните шкалу к символу непрерывности. Небольшое значение или звуковой сигнал указывает на то, что между двумя точками существует непрерывный путь. Однако отсутствие чтения или звукового сигнала указывает на проблему. Например, если вы только что вставили новую лампочку в лампу, но все еще не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей темной комнате виноват внутренний обрыв кабеля. .

Тестирование тока низкого напряжения

Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, такая как замкнутый контур ландшафтных фонарей на солнечной энергии, питание для всех источников света. Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

В вашем руководстве по эксплуатации может быть таблица, но если нет, вы можете протестировать простую схему, подключив прямую подачу от источника питания (обычно черного) к красному щупу мультиметра.Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) на приборе, который вы тестируете. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу устройства (также белого цвета). Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

Совет по безопасности: Как упоминалось ранее, не проверяйте , а не цепь, которая превышает возможности вашего мультиметра.Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может быть выше 10 ампер.

Как использовать вольтметр на 12 В

Аккумулятор на 12 В — это тип, который вы чаще всего найдете на мотоциклах и электрическом газонном оборудовании, поэтому, если вы собираетесь использовать вольтметр на любой системе 12 В или источнике питания, это наиболее вероятный кандидат. Хотя для этого можно использовать специальный вольтметр, вы, скорее всего, воспользуетесь мультиметром.Измерение напряжения — лишь одна из его функций. Остальные измеряют сопротивление и ток, поэтому вам нужно выбрать правильную функцию на циферблате, а также соответствующую шкалу. Помимо этого, вам необходимо соблюдать несколько простых мер предосторожности, основные из которых — надевать защиту для глаз и избегать измерения напряжения на аккумуляторе, который был полностью заряжен менее чем за час до измерения.

Настройка циферблата

Выбор шкалы мультиметра разделен на три группы.Один — это сопротивление, которое часто обозначается заглавной греческой буквой омега (Ω), а другой — ток, который обычно обозначается заглавной буквой A (для ампер). Вам нужно напряжение, обозначенное буквой V. В группе напряжений вы найдете несколько настроек, представляющих прогрессию чувствительности от 200 милливольт (мВ) до 500 вольт. Выбор шкалы также может включать настройки для постоянного и переменного напряжения. Напряжение постоянного тока обозначается прямой линией или вообще не обозначается, а напряжение переменного тока обозначается волнистой линией.Чтобы измерить напряжение в системе 12 В, поверните циферблат, чтобы выбрать напряжение постоянного тока в диапазоне 20 В.

Измерение статического напряжения

Перед измерением напряжения на аккумуляторе рекомендуется отключить его от цепи, отсоединив кабели аккумулятора. Это сводит к минимуму вероятность того, что утечка блуждающего тока повлияет на ваше чтение. Подключите красный провод, идущий в комплекте с измерителем, к порту VΩ, а черный провод — к общему порту (COM). Прикоснитесь черным проводом к отрицательной (-) клемме аккумулятора, а красный провод — к положительной (+) клемме.Обратите внимание на показания счетчика. Он сообщает вам напряжение между клеммами аккумулятора. Если батарея в порядке, показания должны быть выше 12 вольт. Оно должно быть где-то между 12,8 В (полностью заряженный) и 12,1 В (заряженный на 50 процентов). Батарея не заряжена и может быть плохой, если показание составляет 11,9 вольт или ниже.

Измерение пускового напряжения и проверка системы зарядки

Вы можете провести еще два испытания напряжения на аккумуляторе 12 В, который питает мотоцикл или газонокосилку.Для этого вам потребуются зажимы типа «крокодил» на выводах вольтметра или помощник. Чтобы проверить пусковое напряжение, подсоедините кабели аккумуляторной батареи, затем удерживайте провода на клеммах при включении зажигания. При этом падение напряжения является нормальным, но оно не должно падать ниже 9,5 В. Если это так, аккумулятор необходимо заменить.

Чтобы проверить систему зарядки, удерживайте провода вольтметра на клеммах аккумулятора, пока вы вращаете двигатель примерно до 3000 об / мин. Напряжение должно возрасти до значения 13.8 и 14,5 вольт, что является минимальным напряжением, необходимым для зарядки типичного аккумулятора 12 В. Если счетчик не показывает такое большое напряжение, поищите проблему в системе зарядки.

Как использовать тестер батареи

Тестеры проводимости аккумулятора

  1. Подсоедините провода для проверки проводимости аккумулятора к клеммам аккумулятора (при необходимости соблюдая полярность).
  2. Включите тестер и нажмите кнопку тестирования.
  3. Считайте результаты с дисплея или распечатки тестера проводимости аккумулятора.

Тестирование с помощью тестера проводимости батареи различается в зависимости от тестера и электрической цепи, подключенной к батарее. В большинстве случаев проверка занимает несколько секунд, после чего тестер покажет либо результат годен / не годен, либо оценку емкости и возможностей батареи.

Тестеры проводимости батарей работают, пропуская небольшой ток через батарею и измеряя ее электрическое сопротивление; Затем они используют эту информацию вместе с математической моделью батареи (и любыми данными, которые пользователь может ввести) для расчета рабочих параметров батареи.Часто это самые простые в использовании инструменты для тестирования аккумуляторов, которые обычно могут выполнять тесты, не отсоединяя аккумулятор от автомобиля или системы. Эти инструменты называются тестерами « проводимости », потому что величина, обратная сопротивлению (единица, деленная на значение сопротивления), называется проводимостью, и это намного большее число, чем сопротивление в случае батареи разумного размера, что упрощает говорить о.

В разных тестерах проводимости используются несколько разные методы компенсации индуктивности и емкости батареи, поэтому разные тестеры могут давать разные результаты в зависимости от того, как они были разработаны и откалиброваны.Тестеры проводимости также должны выполнять сложные расчеты, которые могут не давать точных результатов, поскольку на сопротивление батареи влияет состояние ее электролита / растворенного соединения, состояние пластин, размер пластин, расположение пластин и температура батареи. Учитывая, что у большинства пользователей нет доступа к подробной информации о конструкции батареи (помимо номинальной емкости, размера и тока холодного пуска), вам следует быть осторожными при выборе тестера проводимости и еще более осторожным при интерпретации результатов.

Как использовать мультиметр

Введение

Мультиметр — очень ценный диагностический инструмент, который благодаря своей мобильности и многофункциональности может предоставить информацию, недоступную для стационарного распределительного устройства / измерительного блока. Мультиметр идеально подходит для:

  • Измерение напряжения отдельных аккумуляторных элементов
  • Измерение падения напряжения в кабелях и разъемах
  • Измерение уровня заряда отдельных солнечных панелей
  • Измерение энергопотребления отдельных осветительных приборов и приборов
  • Проверка калибровки счетчиков на Плата управления
  • Проверка лампочек и диодов

На следующих нескольких страницах мы обсудим, как измерять вольты и амперы и рассчитывать ватты и ампер-часы.Мы также обсудим, как проверить, замкнута ли цепь (проверка целостности).

Покупка мультиметра

Было бы желательно приобрести мультиметр с диапазоном 10 или 20 ампер. Токоизмерительные клещи постоянного тока, которые могут регистрировать несколько сотен ампер, были бы особенно полезны для измерения потребляемой мощности инверторов и выходной мощности солнечных батарей и больших зарядных устройств.

Диапазон напряжения мультиметра предпочтительно должен составлять 0-15 вольт для блока батарей на 12 вольт или 0-30 вольт для блока батарей на 24 вольта.Также было бы хорошо иметь диапазон 0–3 В для тестирования отдельных ячеек свинцово-кислотной батареи или диапазон 0–2 В для тестирования отдельных элементов никель-кадмиевой батареи. Для наших целей шкала Ом не так важна, кроме как для проверки целостности цепи. Также рекомендуется приобрести себе набор изолирующих накладок Alligator Clips.

Если то, что вы пытаетесь измерить, постоянно колеблется, аналоговый измеритель (с стрелкой, указывающей на шкалу чисел) легче читать, чем цифровой.Для измерения напряжения аккумуляторной батареи, а также токов и напряжений постоянного тока, как правило, предпочтительным является цифровой измеритель (который имеет ЖК-дисплей, аналогичный дисплею калькулятора).

Ознакомьтесь с нашим ассортиментом аналоговых и цифровых счетчиков.

Измерение напряжения постоянного тока

Рекомендуется прочитать руководство по эксплуатации мультиметра перед чтением следующего:

Напряжение холостого хода

Напряжение холостого хода (OCV) — это напряжение на клеммах аккумулятора в состоянии покоя.Это означает, что батарея не заряжается и не разряжается. OCV — это наиболее значимое напряжение аккумулятора, поскольку оно может указывать на состояние заряда. Каждая ячейка полностью заряженной свинцово-кислотной батареи должна иметь OCV около 2,1 В. При 50% разряде OCV будет около 2,0 вольт на элемент. При напряжении около 1,8 В на элемент или менее батарея считается разряженной.

Хорошей практикой является время от времени сравнивать OCV компонентов аккумуляторной батареи (если доступны межэлементные разъемы).Это позволит вам определить вялые клетки. Вялые элементы должны иметь опознавательную метку и использоваться для регулярного контроля за аккумулятором. Затем по медленным элементам можно определить, когда в следующий раз применить ускоренный заряд к батарее. Никогда не требуется разница между лучшим и худшим элементом более 0,05 вольт.

Никель-кадмиевый аккумулятор имеет OCV около 1,25 В на элемент, и его колебания между заряженным и разряженным аккумулятором трудно измерить, поскольку напряжение меняется очень мало.

Напряжение зарядки

Напряжение заряжаемой батареи может дать вам представление о том, когда эта батарея полностью заряжена. Это НЕ OCV.

Во время зарядки напряжение аккумулятора может не сильно изменяться в течение большей части заряда, а затем резко возрастать, когда аккумулятор полностью заряжен. Напряжение свинцово-кислотного аккумулятора повышается до 2,3–2,4 В на элемент при полной зарядке. Если свинцово-кислотный аккумулятор находился в состоянии частичной или полной разрядки в течение длительного периода времени (месяцев), он может быть сульфатирован и иметь очень высокое внутреннее сопротивление, и в этом случае зарядное напряжение может вести себя так, как будто аккумулятор полностью заряжен. когда на самом деле это не так.Измерение удельного веса с помощью ареометра покажет вам, что на самом деле батарея заряжена не полностью.

Во время зарядки никель-кадмиевой батареи напряжение может возрасти до 1,62 В на элемент. Никель-кадмиевые батареи никогда не подвергаются сульфатации, и можно очень надежно использовать зарядное напряжение, чтобы определить, что они полностью заряжены. Мультиметр не является надежным индикатором состояния заряда до завершения зарядки.

Падение напряжения

Падение напряжения происходит только при протекании тока.Падение напряжения прямо пропорционально величине протекающего тока и длине кабеля. Сравнивая показания напряжения на одном конце кабеля с показаниями на другом конце, вы можете получить падение напряжения (вычтите меньшее значение из более высокого).

Для уменьшения падения напряжения вам может потребоваться увеличить размер кабеля и улучшить соединения.

Измерение постоянного тока

Выберите требуемый диапазон постоянного тока (в случае сомнений начните с самого высокого диапазона и постепенно уменьшайте его, пока не будет получено показание) с измерительными проводами, подключенными к точкам измерения.Ампер обычно измеряется путем нарушения целостности положительной линии и подключения амперметра между этими двумя точками (т. Е. Последовательно), тогда как с помощью токоизмерительных клещей постоянного тока вам необходимо изолировать один провод (положительный или отрицательный), разомкнуть зажимайте губки так, чтобы поместить этот единственный проводник внутрь зажимов перед их закрытием и считыванием показаний дисплея.

Амперметр на распределительной / измерительной коробке для измерения скорости разряда должен иметь возможность считывать потребляемую мощность максимального количества устройств, которые могут быть включены одновременно.Такой счетчик вряд ли будет регистрировать и, следовательно, будет почти бесполезен при измерении потребления, если оно очень низкое. Блок питания для электрического забора на 12 вольт и радио с батарейным питанием — это два примера устройств, которые обычно работают в течение длительного времени и потребляют довольно мало энергии. Если прибор работает непрерывно в течение длительного периода времени, даже небольшое потребление энергии будет довольно значительным, и с этой точки зрения хорошо иметь возможность его измерить.

Проверка потребления тока лампой или прибором

Убедитесь, что прибор или другое устройство, которое вы собираетесь измерять, выключено.Если у вас есть все ваши положительные связи, связанные с одним общим звеном, может быть проще всего прервать непрерывность на этом этапе. Ссылки часто имеют номера, выбитые на латуни, чтобы идентифицировать расположение проводов. Просто открутите винты, удерживающие рассматриваемый провод. Пальцами снова затяните винты на положительном датчике, закрепите зажим «крокодил» на отрицательном датчике, чтобы удерживать конец провода, который только что вышел из соединения. После того, как все ваши соединения будут защищены, вы можете включить прибор и проверить его потребление тока.

Проверка скорости зарядки солнечной панели

Снова вам нужно прервать непрерывность положительной линии. На этот раз предварительно ничего выключать не нужно. На этот раз положительный датчик подключается к точке, которая снова подключается к панели, а отрицательный датчик подключается к точке, которая идет к батарее. Вы можете изолировать и измерить отдельные солнечные панели, измеряя непосредственно на солнечных панелях, или вы можете измерить мощность всех солнечных панелей вместе, удалив солнечный предохранитель на распределительной / измерительной коробке и используя контакты предохранителя в качестве контрольных точек.

Зависимость мощности (ватт) от тока (ампер)

Чтобы рассчитать потребляемую мощность прибора или выходную мощность солнечной панели, просто умножьте измеренный ток на измеренное напряжение.

Потери мощности (Вт)

Потери мощности в кабеле и разъемах рассчитываются путем умножения измеренного падения напряжения на измеренный ток (см. «Измерение падения напряжения» и «Проверка потребления тока лампой или прибором» — выше ).

Ампер-часы и Ватт-часы

Ампер-часы рассчитываются путем умножения силы тока (в амперах) на количество часов, в течение которых этот ток протекает.Чтобы рассчитать ватт-часы, умножьте ампер-часы на измеренные вольты.

Проверка целостности цепи

Для измерения целостности цепи необходим источник напряжения. Если есть плохое соединение или обрыв в домашней электропроводке, это часто можно найти, проследив провода от аккумуляторной батареи наружу и используя аккумуляторную батарею в качестве источника напряжения.

Когда измеритель находится на соответствующей шкале напряжения, начните с измерения напряжения на батарее. Теперь перейдите к следующему месту, где вы можете подключить датчики, когда вы направляетесь к возможному месту неисправности.

Если в какой-либо момент вы не измеряете напряжение, значит, есть разрыв в проводке между предыдущей контрольной точкой и этой.

Если вы измеряете резкое падение напряжения (особенно при включенной небольшой нагрузке), это может указывать на плохое соединение, такое как почти сломанный провод, коррозия в разъеме или проводе, или это может быть связано с проводкой недостаточного размера.

Использование омов (S) для обеспечения целостности цепи

Если у вас нет функции проверки целостности цепи на вашем мультиметре, вы можете использовать одну из шкал омов.Если вы выберете шкалу Ом и коснетесь щупов вместе, вы должны увидеть, как стрелка аналогового измерителя перемещается прямо по шкале, а цифровой измеритель должен измениться с показания максимального сопротивления на ноль. Большинство цифровых измерителей покажут высокое число, которое мигает (за пределами диапазона) при разрыве цепи (отсутствие целостности).

Если вы получаете соответствующий ответ от вашего глюкометра, держите два щупа на контактах лампочки. Если стрелка аналогового измерителя перемещается по шкале или если цифровой измеритель показывает ноль или низкое число, значит, соединение есть, и лампочка в порядке.

Проверка исправности лампочки

Этот тест может применяться только к лампочкам накаливания. Флуоресцентные лампы не реагируют на этот тест. В этом случае было бы проще использовать одну из шкал Ом на измерителе или использовать функцию проверки целостности цепи, если она есть. Чтобы эти функции работали, мультиметр должен иметь внутреннюю батарею.

Некоторые мультиметры имеют встроенную функцию проверки непрерывности, которая часто подает звуковой сигнал. Проверьте это, выбрав непрерывность на переключателе диапазонов и коснувшись двух щупов вместе.Если он гудит, попробуйте поднести щупы к двум контактам лампочки и посмотреть, гудит ли он — если гудит, лампочка в порядке.

Проверка исправности диода

Диод похож на односторонний клапан. Он должен позволять току течь только в одном направлении и предотвращать протекание тока в другом направлении. Хороший диод должен обеспечивать непрерывность в одном направлении и отсутствие непрерывности (или выхода за пределы диапазона) в другом.

Не проверяйте диод при подключенном внешнем напряжении (например, солнечной панели), так как это повлияет на результат и может повредить счетчик.

Подключите датчики к устройству, которое вы хотите проверить, и запишите показания счетчика. Переверните щупы и обратите внимание на второе показание. Если одно показание показывает какое-то значение, а другое выходит за пределы диапазона, устройство в порядке. Если оба значения выходят за пределы допустимого диапазона, прибор неисправен (обрыв цепи). Если оба показания очень маленькие или нулевые, прибор тоже неисправен (короткое замыкание).

Цифровой мультиметр серии 170,

, измерение максимального переменного тока 10, батарея

Кол-во Цена Сохранить
{{pricebreak.breakQty}} {{pricebreak.breakPriceDisplay}} {{pricebreak.savingsMessage}}
{{vm.product.inventoryDetail.poQty}} Прибытие от производителя: {{vm.product.inventoryDetail.poArrivalDate! = null? vm.product.inventoryDetail.poArrivalDate: vm.product.inventoryDetail.leadDate | date: «ММ / дд / гггг»}}

Срок поставки производителем, когда его нет на складе: {{vm.product.inventoryDetail.leadTime}} дн.

Вес продукта: {{vm.product.shippingWeight}} фунтов на {{vm.product.unitOfMeasureDisplay}} Страна происхождения: {{vm.product.countryOfOrigin}}

Единица измерения:

Количество

недоступно для этого варианта.

Минимальное количество заказа: {{vm.product.minimumOrderQty}} Товар должен быть заказан в количестве, кратном {{vm.product.minimumOrderQty}}.

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

Информация о продукте

Техническая информация

Видео о продукте

Запчасти и аксессуары

Сопутствующие товары

доля

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×

Как использовать мультиметр для проверки автомобильного аккумулятора

Обновлено: 12 декабря 2018 г.

Введение

Это руководство расскажет вам, как именно использовать цифровой мультиметр (DMM) — важный инструмент, который вы можете использовать для диагностики цепей, получения информации об электронных схемах других людей, а также для проверки автомобильного аккумулятора.Таким образом, «multi» — «метр» или название множественного измерения.

Одной из самых стандартных точек, которые мы измеряем, являются напряжение и ток. Мультиметр также отлично подходит для некоторых базовых проверок душевного спокойствия, а также для поиска и устранения неисправностей. Ваша схема не работает? Кнопка работает? Поставьте на него метр! Мультиметр — ваша первая защита при ремонте системы. В этом руководстве мы обязательно рассмотрим измерение напряжения, тока, сопротивления, а также целостности цепи.

Каждому мастеру по ремонту следует знать свои возможности в отношении мультиметра, который имеет к северу от миллиарда применений для тестирования электронных компонентов, а также цепей.

В этом уроке мы расскажем вам, как именно использовать мультиметр. Это руководство в основном предназначено для новичков, которые начинают работать с электронными устройствами и также не имеют представления о том, как использовать мультиметр и чем он может быть полезен. Мы узнаем о наиболее типичных функциях мультиметра, а также о том, как измерять ток, напряжение, сопротивление, а также о том, как проверить целостность цепи.

Что такое мультиметр и зачем он вам?

Мультиметр — это измерительный прибор, который обязательно требуется в электронных устройствах.Он включает в себя три необходимых функции: вольтметр, омметр, а также амперметр, а также, в некоторых случаях, целостность цепи.

Инструмент позволяет вам понять, что происходит в ваших схемах. Если что-то в вашей схеме не работает, это обязательно поможет вам исправить. Ниже приведены некоторые обстоятельства в проектах электронных устройств, при которых вы обнаружите преимущества мультиметра:

  • кнопка активирована?
  • Этот шнур проводит электричество или он сломан?
  • , сколько тока проходит через этот светодиод?
  • сколько энергии осталось в ваших батареях?

Что могут измерить мультиметры?

Практически все мультиметры могут измерять напряжение, ток и сопротивление.

Несколько мультиметров проходят проверку , что приводит к громкому звуковому сигналу, если два устройства электрически подключены. Это полезно, если в определенных обстоятельствах вы разрабатываете схему, а также подключаете кабели или выполняете пайку; звуковой сигнал указывает на то, что прикреплено, а также на самом деле ничего не отсоединилось. Вы также можете использовать его, чтобы убедиться, что две вещи не связаны между собой, чтобы помочь остановить короткие цепи.

Многие мультиметры также имеют функцию проверки диода .Диод напоминает одностороннее отключение, которое позволяет электрической энергии циркулировать только в одном направлении. Точная функция проверки диодов может отличаться от одного типа к другому. Если вы работаете с диодом и не можете определить, по какому методу он входит в цепь, или если вы не уверены, что диод работает правильно, функция проверки может оказаться весьма полезной. Если ваш цифровой мультиметр имеет функцию проверки диодов, просмотрите руководство, чтобы точно узнать, как она работает.

Модели

Advanced могут иметь другие функции, такие как возможность измерения и идентификации других электрических элементов, таких как транзисторы или конденсаторы.Поскольку не все мультиметры имеют эти функции, мы, конечно, не будем рассматривать их в этом руководстве. Вы можете просмотреть руководство по мультиметру, если вам нужно использовать эти атрибуты.

Что означают все символы?

Когда вы смотрите на ручку выбора, многое происходит, но если вы, скорее всего, будете делать какие-то фундаментальные вещи, вы даже не сможете использовать пятьдесят процентов всех настроек. В любой ситуации вот обзор того, что обозначает каждый символ:

Напряжение постоянного тока (DCV): Иногда вместо этого оно обозначается буквой V–.Эта установка используется для измерения постоянного напряжения (DC) в таких вещах, как батареи.
Напряжение переменного тока (ACV): Иногда это будет обозначаться скорее V ~. Эта установка используется для измерения напряжения от источников переменного тока, то есть практически всего, что подключается к розетке, а также мощности, поступающей от самой розетки.
Сопротивление (Ом): Показывает, сколько сопротивления осталось в цепи.Чем меньше число, тем легче течь по течению, а также наоборот.
Непрерывность: Обычно обозначается волнообразным или диодным знаком. Это просто проверяет, завершена ли цепь, посылая очень маленькое количество тока по цепи и проверяя, выходит ли он на другой конец. Если нет, то в цепи есть что-то, что вызывает проблему — узнайте это!
Сила прямого тока (DCA): Подобно DCV, но вместо показания напряжения он сообщит вам силу тока.
Коэффициент усиления по постоянному току (hFE): Этот параметр предназначен для проверки транзисторов, а также их усиления по постоянному току, но в основном это бессмысленно, поскольку многие эксперты по электричеству, а также энтузиасты наверняка скорее воспользуются проверкой целостности цепи.

Ваш мультиметр может также иметь специальную настройку для проверки силы тока батареек AA, AAA, а также 9В батарей. Эта установка обычно обозначается значком батареи.

Опять же, вы, возможно, даже не воспользуетесь пятидесяти процентами раскрытых настроек, так что не расстраивайтесь, если вы узнаете только то, что делают некоторые из них.

Как правильно пользоваться мультиметром

Для начала рассмотрим несколько различных компонентов мультиметра. В высшей степени у вас есть сам инструмент вместе с двумя датчиками, которые представляют собой черный и красный кабельные телевизоры с заглушками на одном конце и металлическими наконечниками на другом.

У самого инструмента вверху есть экран, на котором отображаются данные, а также огромная ручка выбора, которую вы можете вращать, чтобы выбрать настройку деталей.Каждая установка может дополнительно иметь различные числовые значения, которые используются для измерения различной вязкости напряжений, сопротивлений, а также ампер. Поэтому, если у вас установлен мультиметр на 20 в области постоянного напряжения, он будет измерять напряжение до 20 вольт.

Ваш цифровой мультиметр обязательно будет иметь 2 или три порта для подключения датчиков:

  • COM-порт означает «Общий», а также черный зонд обязательно будет постоянно подключаться к этому порту.
  • порт VΩmA (часто обозначаемый как mAVΩ) — это просто сокращение для напряжения, сопротивления, а также тока (в миллиамперах).Сюда будет подключаться красный зонд, если вы измеряете напряжение, сопротивление, целостность цепи, а также ток менее 200 мА.
  • порт 10ADC (иногда обозначаемый просто 10A) используется всякий раз, когда вы измеряете ток, превышающий 200 мА. Если вы не уверены в текущем розыгрыше, начните с этого порта. С другой стороны, вы, конечно, не будете использовать этот порт вообще, если вы измеряете что-либо, кроме тока.

Предупреждение: Убедитесь, что при измерении чего-либо с током более 200 мА вы подключаете красный датчик к порту 10 А, а не к порту 200 мА.В противном случае вы можете перегореть предохранитель, который находится внутри мультиметра. Кроме того, измерение чего-либо более 10 ампер может привести к сгоранию предохранителя или повреждению мультиметров.

Ваш измерительный инструмент может иметь полностью отдельные порты для измерения ампер, в то время как другой порт предназначен только для измерения напряжения, сопротивления и целостности цепи, однако большинство менее дорогих мультиметров будут совместно использовать порты.

Так или иначе, давайте начнем собственно с мультиметра. Мы будем измерять напряжение батареи AA, ток, потребляемый настенными часами, а также непрерывность прямого провода в качестве некоторых примеров, чтобы вы начали и были осведомлены об использовании мультиметра.

Детали мультиметра

Мультиметры состоят из 4 важных частей:

  • Дисплей: именно здесь представлены измерения
  • Ручка выбора: позволяет выбрать то, что вы хотите измерить.
  • Порты: сюда вы подключаете зонды
  • Зонды: мультиметр включает два зонда. Обычно один красный, а другой черный.

Порты

  • Порт «COM» или «-» — это то место, где должен быть подключен черный датчик.Зонд COM традиционно черный.
  • 10A используется при измерении больших токов, превышающих 200 мА.
  • µAmA используется для измерения тока.
  • позволяет измерять напряжение, а также сопротивление и непрерывность проверки.
COM

COM представляют собой обычные, а также практически всегда подключены к заземлению или «-» цепи. Зонд COM обычно черный, но нет никакой разницы между красным и черным, кроме цвета.

10A

10A — это специальный порт, используемый для измерения больших токов (более 200 мА).

Ручка выбора

Ручка выбора позволяет заказчику настраивать прибор для считывания различных параметров, таких как ток в миллиамперах (мА), напряжение (В), а также сопротивление (Ом).

Зонды

Два датчика подключены к 2 портам на передней панели устройства. На конце пробников есть переходник бананового типа, который подключается к мультиметру.С этим измерителем подойдут любые датчики с банановой вилкой. Это позволяет использовать различные типы датчиков.

Типы датчиков

Есть несколько типов датчиков. Ниже приведены некоторые из наших фаворитов:

  • Зажимы типа «банан» для «аллигатора» : это отличные кабели для крепления к большим кабелям или контактам на макетной плате. Полезно для проведения более длительных испытаний, когда вам не нужно удерживать датчики на месте, пока вы управляете цепью.
  • Banana to IC Hook : крючки IC хорошо работают с меньшими ИС и ножками ИС.
  • Банан для пинцета : Пинцет пригодится, если вам нужно оценить детали SMD.
  • Банан для измерительных зондов : Если вы когда-либо раньше ломали зонд, их экономически выгодно заменить!

Измерение напряжения

Для начала, позвольте измерить напряжение на батарее AA: Подключите черный щуп к COM, а красный щуп прямо к mAVΩ.Установите значение «2V» в массиве постоянного тока (постоянного тока). Почти все мобильные электронные устройства используют постоянный ток, а не переменный ток. Подключите черный щуп к заземлению батареи или «-», а также красный щуп к питанию или «+». Прижмите щупы с небольшим усилием к благоприятным, а также к неблагоприятным клеммам батареи AA. Если вы приобрели новую батарею, вам нужно, чтобы на экране было около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Вы можете измерять постоянное или переменное напряжение.Буква V с прямой линией означает постоянное напряжение. Буква V с волнистой линией означает переменное напряжение.

Чтобы измерить напряжение, выполните следующие действия:

  1. Установите режим V с неровной линией, если вы измеряете напряжение переменного тока, или V с прямой линией, если вы измеряете напряжение постоянного тока.
  2. Обратите внимание на то, что красный зонд прикреплен к порту с буквой V рядом с ним.
  3. Присоедините красный щуп к серебряной накладке вашего компонента, откуда исходит ток.
  4. Подключите датчик COM к другой стороне вашего компонента.
  5. Оцените ценность на экране.

Совет: для измерения напряжения вам необходимо подключить мультиметр параллельно с компонентом, напряжение которого вы хотите измерить. При параллельном подключении мультиметра каждый щуп устанавливается вдоль проводов компонента, напряжение которого вы хотите измерить.

Измерение напряжения батареи

В этом примере мы собираемся измерить напряжение 1.Аккумулятор 5 В. Вы знаете, что у вас будет около 1,5 В. Итак, вам нужно выбрать вариант с помощью ручки выбора, которая может просматривать 1,5 В. Поэтому вам следует выбрать 2 В, когда дело доходит до этого мультиметра. Если у вас есть автоматический выбор диапазона, вам не нужно беспокоиться о массиве, который вам нужно выбрать.

Начните с его активации, подключив датчики прямо к их конкретным портам, а затем установив ручку выбора на максимально возможное числовое значение в области DCV, которое в моей ситуации составляет 500 вольт.Если вы не понимаете хотя бы ряд напряжений важных вещей, которые вы измеряете, всегда полезно начинать с максимально возможного значения вначале, а затем использовать свой метод до тех пор, пока вы не получите точный анализ.

В данном случае мы понимаем, что батарея AA имеет чрезвычайно пониженное напряжение, но мы начнем с 200 вольт просто для удобства. Затем разместите черный датчик на противоположном конце батареи, а красный датчик — на другом конце.Взгляните на анализ на экране. Поскольку у нас мультиметр установлен на высокое значение 200 вольт, на дисплее отображается «1,6», что означает 1,6 вольт.

Тем не менее, мне нужен более точный анализ, поэтому я переставлю ручку выбора ниже до 20 вольт. Ниже вы можете увидеть, что у нас есть более точный анализ, который колеблется между 1,60 и 1,61 вольт. Если бы вы когда-либо устанавливали ручку выбора на число, меньшее, чем напряжение проверяемых вами объектов, мультиметр наверняка просто проверит «1», что означает, что он перегружен.Так что, если бы я установил ручку на 200 милливольт (0,2 вольт), 1,6 вольта батареи AA были бы чрезмерными для мультиметра, чтобы справиться с этой настройкой.

В любом случае вы можете спросить, почему вам обязательно нужно сначала проверить напряжение чего-либо. Что ж, в этом случае с батареей AA мы исследуем, есть ли в ней какой-либо сок. При напряжении 1,6 В это полностью заряженный аккумулятор. Тем не менее, если он показывает 1,2 вольт, он почти непригоден.
В более разумном сценарии вы можете провести такого рода измерения на автомобильном аккумуляторе, чтобы увидеть, может ли он выйти из строя или генератор (который заряжает аккумулятор) становится отрицательным. Анализ между 12,4–12,7 вольт позволяет предположить, что аккумулятор остается в хорошем состоянии. Все, что ниже, что является доказательством разряда батареи. Кроме того, заведите машину и немного разгоните ее. Если напряжение не повышается примерно до 14 вольт или двух, после этого, скорее всего, возникла проблема с генератором.

Перегрузка

Что произойдет, если вы выберете настройку напряжения, которая также будет уменьшена в соответствии с напряжением, которое вы пытаетесь измерить? Абсолютно ничего отрицательного. Счетчик просто покажет 1. Это счетчик пытается сообщить вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, является чрезмерным для этой конкретной установки. Попытайтесь изменить ручку мультиметра на следующую максимально возможную настройку.

Ручка выбора

Почему же ручка счетчика показывает 20В, а не 10В? Если вы хотите измерить напряжение менее 20 В, вы прибегаете к настройке 20 В.Это позволит вам читать от 2,00 до 19,99. Первая цифра на многих мультиметрах может представлять только «1», поэтому массивы ограничены значением 19,99, а не 99,99. По этой причине массив с максимальным напряжением 20 В, а не с максимальным напряжением 99 В.

Измерение сопротивления

Вставьте красный щуп в соответствующий порт и также поверните ручку выбора в область сопротивления. Затем прикрепите щупы к выводам резистора. То, как вы подключаете отведения, значения не имеет, результат совпадает.

Нормальные резисторы имеют коды оттенков. Если вы не понимаете, что они подразумевают, ничего страшного! Есть много онлайн-калькуляторов, которыми очень легко пользоваться. Тем не менее, если вы когда-либо раньше находились без доступа к сети, мультиметр очень пригодится при измерении сопротивления.

Выберите случайный резистор и также установите мультиметр на настройку 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии трюка на клавиатуре.

Измеритель будет проверять одну из трех точек: 0,00, 1 или фактическое значение резистора.

В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет сопротивление 970 Ом или около 1 кОм (помните, что вы остаетесь в режиме 20 кОм или 20000 Ом, поэтому вам необходимо переместить десятичную дробь на три разряда вправо или 970 Ом).

Если мультиметр показывает 1 или показывает OL, он перегружен. Вам обязательно нужно будет попробовать более высокие настройки, такие как настройка 200 кОм или режим 2 МОм (мегаом).В этом случае нет травм, это просто указывает на необходимость регулировки ручки диапазона.

Если возможно, мультиметр показывает 0,00 или почти нет, тогда вам нужно уменьшить настройку до 2 кОм или 200 Ом.

Помните, что некоторые резисторы имеют сопротивление 5%. Это означает, что цветовые коды могут указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственной процедуре резистор 10 кОм может быть уменьшен до 9,5 кОм или до 10,5 кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Как правило, редко можно увидеть резистор намного меньше 1 Ом. Имейте в виду, что измерить сопротивление не очень хорошо. Температура может сильно повлиять на показания. Точно так же измерение сопротивления инструмента, когда он буквально установлен в цепи, может быть очень сложной задачей. Примыкающие к материнской плате компоненты могут существенно повлиять на анализ.

Макет обычно напоминает обычные часы, выходящие из батарейки АА. С другой стороны, кабель, идущий от батареи к часам, разделен.Мы просто помещаем наши два щупа между этим разрывом, чтобы снова замкнуть цепь (с красным щупом, подключенным к источнику питания), только на этот раз наш мультиметр обязательно будет считывать значения ампер, потребляемых часами, которые в данном случае составляет около 0,08 мА.

Хотя большинство мультиметров также могут измерять вращающийся ток (AC), это не совсем удачная концепция (особенно если речь идет о мощности в реальном времени), учитывая, что переменный ток может быть вредным, если вы поскользнетесь.Если вам нужно проверить, исправна ли электрическая розетка, лучше воспользуйтесь бесконтактным тестером.

Для измерения силы тока необходимо помнить, что последовательно соединенные элементы разделяют ток. Итак, вам нужно подключить мультиметр последовательно к вашей цепи.

ПРЕДЛОЖЕНИЕ: для последовательного подключения мультиметра необходимо разместить красный датчик на проводе компонента, а черный датчик — на проводе следующего компонента. Мультиметр действует так, как будто это шнур в вашей цепи.Если вы разделите мультиметр, ваша схема не будет работать.

Перед измерением тока убедитесь, что вы подключили датчик потерь к идеальному порту, в данном случае мкА. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр входит в схему.

Непрерывность испытания

Если между двумя факторами очень низкое сопротивление, которое намного меньше нескольких Ом, эти две точки электрически связаны, и вы также будете слышать постоянный шум.Если звук непостоянен или вы вообще не слышите никаких звуков, это означает, что у того, что вы тестируете, повреждено соединение или нет никакого соединения.

ПРЕДУПРЕЖДЕНИЕ: Для проверки целостности необходимо выключить систему. Выключите источник питания.

Прикоснитесь к обоим щупам друг с другом, и, поскольку они связаны, вы услышите непрерывный звук. Чтобы проверить целостность провода, вам просто нужно прикрепить каждый щуп к указателям кабеля.

Continuity — отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным второстепенным ресурсом для тестирования. Когда система не работает, непрерывность — это еще одна вещь, которая помогает устранить неполадки в системе.

  • Установите мультиметр на настройку непрерывности с помощью ручки выбора.
  • На экране сразу появится цифра «1», что означает отсутствие непрерывности.Это было бы правильно, потому что мы еще ни с чем не связали зонды.
  • Затем убедитесь, что цепь отключена от сети и не имеет питания. После этого подключите один датчик к одному концу провода, а другой — к другому концу — не имеет значения, какой датчик на каком конце. Если есть полная цепь, ваш мультиметр обязательно подаст звуковой сигнал, покажет «0» или что-то помимо «1». Если по-прежнему отображается «1», значит, проблема в том, что ваша цепь не заполнена.
  • Вы можете дополнительно проверить, что атрибут непрерывности обслуживает ваш мультиметр, соприкоснув оба щупа друг с другом. Это завершает схему, и ваш мультиметр также должен позволять вам это понимать.

Проверка целостности сообщает нам, подключены ли 2 элемента электрически: если что-то постоянно, электрический ток может свободно течь от одного конца к другому.

Если целостности нет, это означает, что где-то в цепи есть разрыв.Это может указывать на что угодно: от перегоревшего предохранителя или отрицательного паяного соединения до неправильно подключенной цепи.

Замена предохранителя

Среди наиболее распространенных ошибок с новым мультиметром — измерение тока на макетной плате путем проникновения от VCC к GND. Это немедленно приведет к подаче питания на землю через мультиметр, в результате чего источник питания макетной платы станет коричневым. Поскольку ток через мультиметр ускоряется, внутренний предохранитель нагревается, а затем изнашивается, когда через него протекает ток 200 мА.Это произойдет мгновенно, а также без каких-либо реальных явных или физических индикаторов того, что что-то не так.

Имейте в виду, что измерение тока выполняется в сборе (отключите линию VCC к макетной плате или микроконтроллеру, чтобы измерить ток). Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, скорее всего, увидите, что измеритель показывает «0,00», которое система не включает, как должна, когда вы прикрепляете мультиметр. Это происходит из-за того, что внутренний предохранитель поврежден и работает как разорванный шнур или разомкнутый.

Чтобы заменить предохранитель, найдите свою полезную мини-отвертку денди и начните заворачивать винты. Детали, а также дорожки на печатной плате внутри мультиметра рассчитаны на различные величины тока. Вы наверняка повредите, а также потенциально испортите свой мультиметр, если случайно протолкнете 5 А через порт 200 мА.

Бывают случаи, когда вам нужно измерить сильноточные инструменты, такие как двигатель или горелка. Вы видите оба места, где можно разместить красный щуп на передней панели мультиметра? 10A слева и mAVΩ справа? Если вы попытаетесь измерить даже более 200 мА на порте mAVΩ, вы столкнетесь с угрозой перегорания предохранителя.Однако, если вы используете порт 10A для измерения тока, вы значительно снизите опасность перегорания предохранителя. Компромисс — это уровень чувствительности. Как мы уже говорили выше, используя порт 10A, а также настройку ручки, вы сможете просто проверить до 0,01 A или 10 мА. Большинство систем потребляют ток более 10 мА, поэтому настройки 10 А, а также портов для работы вполне достаточно. Если вы пытаетесь измерить очень пониженную мощность (микро- или наноампер), порт 200 мА с портами 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

Заключение

В настоящее время вы готовы использовать цифровой мультиметр для измерения земного шара вокруг вас. Не стесняйтесь использовать его для решения нескольких проблем. Цифровой мультиметр ответит на множество запросов относительно электронных устройств.

Мультиметр — незаменимый прибор в любой лаборатории электронных устройств. В этом обзоре мы рассказали вам, как использовать мультиметр. Вы узнали, как именно измерять напряжение, ток, а также сопротивление и как именно проверять целостность цепи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
