Как мультиметром проверить амперы: Как проверить амперы мультиметром — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

Как измерить силу тока мультиметром

Для монтажа электролиний применяют проводники разного сечения. Если кабель несет нагрузку выше допустимой — он перегревается, что приводит к повреждению изоляции и короткому замыканию. Нагрузку характеризует сила тока, измеряют ее в амперах. Вычисления проводят по формуле: R (сопротивление или толщина сечения) = V (напряжение) : I (сила тока).

Сила тока — это поток электронов через поперечное сечение провода за единицу времени. В сетях постоянного напряжения определить силу тока мультиметром не составит труда даже новичку.

Как устроен мультиметр?

Мультиметр — универсальный электроизмерительный прибор, предназначенный для определения напряжения, силы тока и сопротивления. Замеры помогают определиться с сечением провода при монтаже электросистемы, чтобы обеспечить безопасность и длительную эксплуатацию электротехники.

Также определяют силу тока для диагностики оборудования и бытовых электроприборов (нагревателей, лампочек, блоков питания, зарядных устройств и т. д.). Замеры силы тока в автомобиле позволяют выявить неисправности электросистемы.

Компактный корпус универсального измерительного прибора включает:

1. Экран для вывода значений (в аналоговых приборах — экран со стрелкой и шкалой, в современных цифровых — жидкокристаллический).
2. Позиционный переключатель, с помощью которого выбирают тестируемую величину (силу тока, сопротивление или напряжение) и диапазоны. Как правило, представлен ручкой с поворотным механизмом, иногда — кнопками.
3. Гнезда для присоединения измерительных щупов. Любая модель универсального устройства имеет два варианта выхода: общий (маркировка черным) обозначение com или «—» и потенциальный выход для измерений (маркировка красным). Потенциальный выход может включать несколько гнезд. Для каждого параметра цепи (напряжение, сила тока, сопротивление) м. б. свое гнездо с маркировкой (соответственно, вольты, амперы, омы).

Рынок электроприборов предлагает модели с двумя гнездами для определения силы тока. Одно маркировано mA. Оно защищено предохранителем и предназначено для измерения малых токов (200 mA). Второе маркировано А либо 10 А, без предохранителя, для замеров больших потоков. При работе с большой силой тока время измерения рекомендуют сократить до 10–20 секунд.

В комплект мультиметра, как правило, входят два кабеля (щупа) с наконечниками в виде штекера и вилки.

Аналоговые и цифровые модели

Рынок электроприборов предлагает аналоговые и цифровые приборы. На экране аналогового мультиметра расположена шкала с делениями, по которой определяют показатели электрических величин, и стрелка-указатель.

Подобные устройства недорого стоят, надежны, просты в применении, но имеют ощутимую погрешность измерений. Поэтому при необходимости высокоточных показателей лучше выбрать цифровой аналог.

На экране цифрового аппарата результаты измерений выводятся в цифровом формате. Старые модели оборудованы светодиодным дисплеем, новые — жидкокристаллическим. Цифровые тестеры дороже аналоговых ампервольтметров в разы.

Что важно знать при замере силы тока?

При работе с электросетями обязательно соблюдайте правила техники безопасности: перед замерами обесточьте сеть, осмотрите изоляцию кабеля (при нарушении целостности возможно поражение электротоком), наденьте резиновые перчатки, не работайте при высокой влажности (вода — отличный проводник), после измерения восстановите разрыв цепи, предварительно обесточив сеть.

Каждая модель мультиметра имеет свой максимальный предел. Сопоставьте силу тока в цепи с пределом прибора. Если ток сети 180 А, не используйте прибор, рассчитанный на 20 А, так как он выйдет из строя. Максимально допустимое для измерения значение указано в паспорте устройства или на корпусе.

Для определения потока электронов включайте мультиметр в разрыв электроцепи. Разорвать тестируемую цепь можно несколькими способами:

• отсоединить один из выводов радиоэлемента с помощью паяльника;
• перекусить провода пассатижами;
• для определения силы тока батарейки или аккумулятора собрать цепь, включив в нее мультиметр.

При сборке электроцепи включите в цепочку ограничительное сопротивление (резистор или обычную электрическую лампочку), чтобы мультиметр не сгорел под воздействием потока электронов.

Замер проводите быстро (особенно при малой мощности источника питания) — щуп не должен контактировать с кабелем более 1–2 секунд. Если при измерении силы тока батарейки щуп длительно удерживать на кабеле — батарея разрядится.

Если прибор не показывает результата — вы неверно установили предел, уменьшите значение на одну позицию, при необходимости далее пошагово уменьшайте предел до получения цифры на экране.

Как измерить силу тока?

Для включения прибора поверните ручку переключения режимов в любое положение, отличное от OFF, для выключения — в позицию OFF. Некоторые модели имеют функцию автоматического отключения питания. Если тестер не востребован в течение десяти минут — прибор автоматически отключается.

Настройте мультиметр для работы с силой тока

Для настройки прибора нужно знать, с какой цепью будете работать: переменной или постоянной. Цепь переменного тока обозначают значком волны, переменного — прямой чертой под ней или просто чертой. В розетках 220 вольт течет переменный ток, в аккумуляторе — постоянный.

В некоторых устройствах тип цепи выбирают кнопкой (АС/DC), в остальных для каждого параметра есть диапазоны в постоянном и переменном токах.

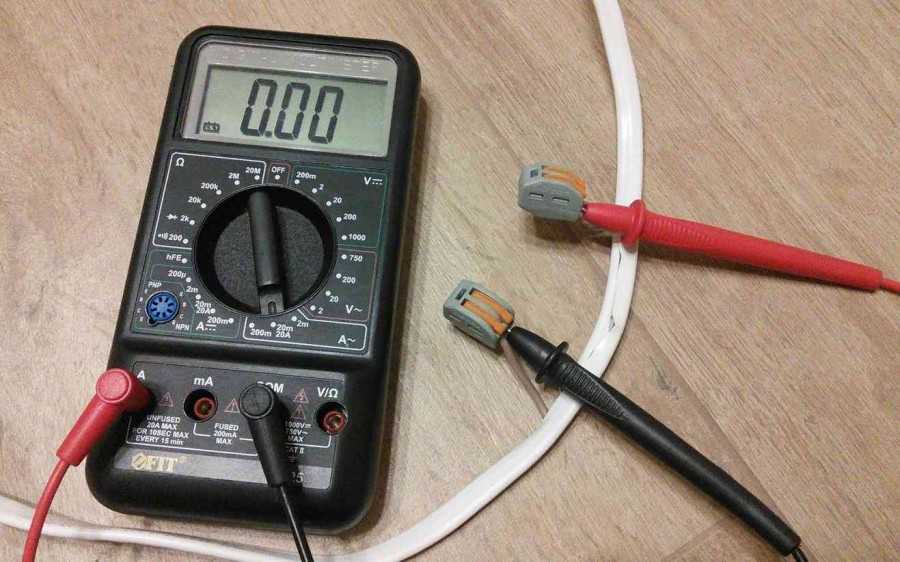

Вставьте штекеры щупов в гнезда

Важно правильно расположить щупы прибора в нужное гнездо. Для подключения черного щупа используйте гнездо COM. Положение противощупа (красного) зависит от измеряемого параметра. Рядом с гнездами есть маркирующие надписи: 200 mA — (для работы с малыми токами), 10 А — для работы с большими токами.

Рекомендуемые товары

Ошибка получения цены товара «Strut-профиль перфорированный 41*41*6000*1,5 мм горячеоцинкованный»

Вилки щупов присоедините в разрыв цепи: красный — к плюсу, черный — к минусу.

Установите правильный диапазон измерения

Какой диапазон использовать? У прибора есть функция превышения. Если выбран маленький диапазон, то на экране высвечивается цифра 1 или ol, обозначающие, что значение силы тока превышает выбранный диапазон. При увеличении до нужного диапазона вместо цифры 1 на экране появится реальное значение силы тока. При выборе слишком большого диапазона на экране высвечивается 0.

Чтобы не испортить прибор при измерении силы тока, установите максимальный диапазон значений, затем постепенно убавляйте и повторяйте измерения до получения результата.

Вилки щупов присоедините в разрыв цепи

Для измерения силы тока неизолированные концы щупов расположите в разрыв цепи между соседними элементами. Затем включите питание цепи и зафиксируйте показания. При необходимости корректируйте предел и повторяйте измерения. После получения результата отсоедините питание цепи и отсоедините прибор.

В паспорте бытовых устройств, как правило, указан номинальный ток. Проверить элементы питания или протестировать утечку сети автомобиля можете без опыта в домашних условиях.

А под сетевым напряжением устраивать разрыв цепи опасно, и делать это должны только профессиональные электрики. Специалисты собирают испытательный стенд, затем вставляют щупы прибора в одну розетку, а нагрузку подключают к другой.

Как с помощью амперметра проверить элементы питания?

Проверку элементов питания с помощью измерения силы тока применяют для оценки состояния новых батареек.

Установите на приборе положение сила тока (постоянный). Выберите максимальный предел. Присоедините щупы к гнездам измерительного прибора: черный — на выход COM, красный — 200 mA. Приложите щупы прибора к контактам элемента питания и удерживайте до прекращения роста показаний прибора.

Оценка полученный измерений:

• 4–6 ампер — нормальный показатель силы тока новой батареи;
• 3–3,9 А — ресурс элемента питания снижен, но можно использовать в портативной аппаратуре;
• 1,3–2,9 А — в обычных бытовых приборах лучше не использовать, допустимо применение в пультах дистанционного управления;
• 0,7–1,1 А — батарея способна работать только в приборах с минимальным энергопотреблением, снижая при этом качество работы аппаратуры.

Последние результаты свидетельствуют о непригодности элемента питания. Допустимо использование в пультах дистанционного управления при отсутствии альтернативы.

Проверка утечки электросети автомобиля

Определенная утечка тока в автомобиле всегда присутствует. Но если батарея быстро разряжается — утечка больше допустимой. Главные причины быстрой разрядки аккумуляторной батареи — дополнительные потребители или короткое замыкание. Потери тока возможны из-за старой или некачественной проводки, испорченной изоляции, неправильного подключения электрооборудования (аудиосистемы, мультимедиа, навигатора), грязных либо окисленных контактов.

Допустимую утечку можно вычислить, сложив потребления каждого прибора бортовой сети. Реальный объем потребления можно измерить с помощью мультиметра. Если в процессе замеров уровень потребления выше допустимого — ищите неполадку сети. В автомобильной сети ток постоянный.

Пошаговый алгоритм действий

Шаг первый. Включите прибор в режим измерения силы тока. Для этого позиционный переключатель установите в положение постоянный ток, максимальный предел — 10 ампер.

Шаг второй. Вставьте штекеры щупов в гнезда. Черный в гнездо с маркировкой COM, красный в гнездо с надписью 10 А.

Шаг третий. Подключите прибор к бортовой сети (безопаснее отключить электроприборы). Мультиметр включите в разрыв цепи. Для этого с плюсовой клеммы (можно и с минусовой) аккумуляторной батареи снимите провод. Один контакт мультиметра подключите к полюсу аккумулятора, второй — к снятому проводу.

Не подключайте измерительный прибор к плюсу и минусу аккумуляторной батареи — получите короткое замыкание (в мультиметре сгорит предохранитель).

Шаг четвертый. При верном подключении на экране увидите показание тока, которой потребляют постоянно включенные электроприборы. Если результат больше допустимой утечки — нужно искать причину.

Мультиметр цифровой ДТ 838 РЕСАНТА

https://www.smsm.ru/product/multimetr-tsifrovoy-dt838-resanta/

Модель мультиметр цифровой ДТ 838 РЕСАНТА представляет российскую марку электротехнического оборудования. Это универсальный прибор для измерения напряжения, силы тока, сопротивления, емкости. Можно использовать для проверки диодов, транзисторов, сделать прозвон.

Оснащен 3,5 разрядным кристаллическим дисплеем с автоматическим определением полярности и единиц измерения. Переключатель режимов и пределов включает 20 позиций.

Автоматическая индикация перегрузки. Защита пределов от перегрузок. В комплекте щупы, инструкция и коробка.

Мультиметр — удобный, компактный и многофункциональный электроизмерительный прибор, позволяющий измерять силу тока, напряжение, сопротивление и т. д. С его помощью определяют состояние электросетей, источников питания, выявляют пробои, лишние контакты, диагностируют короткое замыкание. В домашних условиях рекомендован к использованию в сетях постоянного тока. Безопасен, прост в применении.

Как измерить амперы

В этой статье: Подготовка мультиметра Измерение силы тока 13 Источники. Если вы собираете или проверяете какое-либо электрическое устройство, возможно, потребуется измерить силу тока, то есть количество электрического заряда, протекающего по цепи. Например, измерение силы тока помогает определить, разряжает ли какой-либо компонент в вашем автомобиле аккумулятор. К счастью, при наличии мультиметра и соблюдении техники безопасности измерить силу тока достаточно легко. Предупреждение: будьте крайне осторожны при работе с электричеством. Наденьте толстые резиновые перчатки, не работайте возле воды или на металлической поверхности, не прикасайтесь руками к оголенным проводам.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как измерить силу тока мультиметром: учимся измерять ток по инструкции
• Как измерить силу тока мультиметром – правила измерения
• Как измерить силу тока мультиметром
• Как измерить силу тока с ШИМ?
• Как измерить силу постоянного и переменного тока мультиметром
• Как измерить ток и напряжение мультиметром?
• Как измерить силу тока мультиметром на аккумуляторе автомобиля?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Токоизмерительные клещи.

Как ими пользоваться. Как измерить ток клещами

Как измерить силу тока мультиметром: учимся измерять ток по инструкции

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии.

О том как проверить аккумулятор мультиметром будет рассказано далее. С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов.

Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В.

В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта. Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля. Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению. Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:. Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора. Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии.

Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией.

В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места. Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля. Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности Вт. Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

Главная Инструменты Проверки мультиметром и тестером Как проверить основные параметры аккумулятора мультиметром Как проверить основные параметры аккумулятора мультиметром. Предыдущая новость. Оценка статьи:. Как измерить силу тока мультиметром Проверка диодного моста мультиметром Проверка микросхемы мультиметром и специальным тестером Как проверить катушку зажигания тестером.

Как измерить силу тока мультиметром – правила измерения

Иногда, в радиолюбительской практике и не только, требуется измерить токи, величиной в несколько десятков ампер. Обычный мультиметр может измерять токи до 10 А, ито не всегда. Зачастую имеющийся под рукой прибор позволяет делать измерения до десятых долей ампера. Опытный радиолюбитель легко выйдет из положения, поэтому статья предназначена в первую очередь для новичков. Итак, будем разбираться, как измерить ток с помощью закона Ома. Эта формула говорит нам, что если в разрыв измеряемой нагрузки где нужно измерить ток включить шунт R и измеренное на шунте напряжение U подставить в формулу, по двум величинам R и U мы узнаем нужную нам I — протекающий ток.

В общем, проблема была в том, что INA просто не успевала измерять все остальные значения, т.к. частота ШИМ 40кГц и там нифига не.

Как измерить силу тока мультиметром

Не дорогой, но очень полезный в домашних условиях и не только, универсальный прибор мультиметр, поможет в различных ситуациях. Не зависимо от цены, им решаются различные задачи, связанные с электричеством. Измерить силу тока мультиметром можно, главное знать, как это делать. Для начинающих, необходимо понимать, что и куда подсоединять, зачем нужны переключатели значений, как выполнить замеры в бытовых условиях. Каждый тестер имеет два выхода. Для подсоединения проводов со щупами. Гнезд для подключения может быть больше, но нам нужен красный для подключения щупа на фазу и черный для нулевого провода.

Как измерить силу тока с ШИМ?

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее. С помощью мультиметра можно измерить напряжение с высокой точностью.

Адрес: Нижний Новгород, Ленинский район, ул.

Как измерить силу постоянного и переменного тока мультиметром

Данный прибор считается незаменимым и даже необходимым атрибутом каждого радиолюбителя. С его помощью всегда можно определить напряжение, уточнить параметры транзисторов с диодами, прозвонить цепь. Разновидностей такого прибора довольно много, различаются они точностью замеров и своей функциональностью. Перед началом рассказа о том, как измерить силу тока мультиметром, необходимо дать ряд рекомендаций, как работать:. Первым делом, следует изучить инструкцию о порядке работы таким прибором, чтобы не вывести его из строя. Чтобы уверенно работать с электрической цепью , необходимо потренироваться на слабых элементах питания — батарейках.

Как измерить ток и напряжение мультиметром?

Причин, которые побуждают людей измерять ток в розетке мультиметром, судя даже по моему опыту, довольно много. Кто-то хочет узнать насколько соответствует действительности указанная на механизме розетки сила тока 6А, 10А или 16А, кого-то больше интересует хватит ли в ней тока для подключения какого-то определенного прибора, а кто-то просто исследует возможности цифрового мультиметра, пробуя вся его режимы работы подряд. Но как вы уже поняли, измерять ток в розетке мультиметром нельзя, более того, очень опасно. В розетке, к которой ничего не подключено, тока нет , ведь он возникает лишь в электрической цепи. В случае с бытовой розеткой В цепи нет и неосторожные, неопытные мастера, помещают щупы к фазному и нулевому разъемам розетки, надеясь увидеть как получится ток, что же в этом случае происходит и как правильно измерятьсилу тока читайте дальше. А так как мультиметр в режиме амперметра измерения тока , подключается в разрыв электрической цепи, он становится её неотъемлемым элементом и если при этом он будет иметь серьезное сопротивление, как например при измерении напряжения , то показания будут неточными, соответственно, при измерении тока мультиметр не задействует внутреннее сопротивление. Тестер во время замеров, в общей электрической схеме, становится лишь проводником, оказывая влияние на общий ток системы не больше, чем просто дополнительный кусок провода. Теперь смотрите, когда вы пытаетесь измерить ток в розетке, пуская его через мультиметр, поместив щупы в гнезда механизма, он не испытывает никакого сопротивления и происходит банальное короткое замыкание.

Рассказывается, что такое сила тока и как измерить силу тока не количество электронов, а их движение, выраженное в амперах (А).

Как измерить силу тока мультиметром на аккумуляторе автомобиля?

Проверяем небольшие блоки питания для различной аппаратуры — касс, фотоаппаратов, сотовых телефонов и тд. Правый щуп переключаем в гнездо слева для измерения силы тока всегда нужно не только менять режим, но и перетыкать щупы или как в данном случае — данной модели мультиметра — один крайний щуп. Далее разрываем цепь — если нельзя открыть корпус просто перерезаем одну жилу питающего провода и замыкаем цепь мультиметром, то есть один провод — один щуп тестера на аккумуляторную клейму или один конец перерезанной жилы провода от блока питания — второй на питающую цепь то есть провод от блока питания или второй конец перерезанного провода , то есть просто замыкаем цепь от блока питания на устройство через мультиметр. При этом мы можем увидим что если энергопотребитель в данном случае аккумулятор полностью разряжен — то сила тока может в два раза превысить указанную на блоке питания.

В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах. Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним. Вот здесь бывает сложнее.

Для измерения силы тока применяется измерительный прибор, который называется Амперметр.

Мультиметр — это такой электроизмерительный прибор, который сочетает в себе несколько функций. Используется данный прибор в основном для починки или при создании электрических цепей. Мультиметр за то и назван так, что объединяет сразу три прибора в одном — омметр, амперметр, вольтметр. Из этого следует, что при помощи такого устройства можно получать более расширенные сведения о состоянии электроцепи, будь она в рабочем состоянии или нет.

А узнать о таком приборе поподробнее вы сможете из этой статьи. Одни из самых первых устройств такого типа заменяли сразу три прибора и служили для измерения напряжения, силы тока и сопротивления проводников. Для измерения же постоянного и переменного токов он не подходил, раньше не было возможности совершать такие действия аналоговыми приборами.

Мультиметр — прибор для измерения различных показателей электрической сети. При помощи мультиметра можно осуществить измерения главных электротехнических величин: сопротивление, напряжение, сила тока. Однако, далеко не всегда мультиметр может быть применён для осуществления вышеозначенны измерений. В нижеприведённой публикации будут описаны основные ограничения.

как измерить амперы, напряжение и сопротивление мультиметром правильно

Среди электриков, электронщиков и прочих специалистов, имеющих в своей работе тесный контакт с электричеством, просто огромной популярностью пользуются мультиметры или, как их ещё называют, тестеры. И это не удивительно, учитывая широту возможностей, которые представляет прибор при работе. И именно по этой же причине, новичку не всегда понятно, как пользоваться тестером и какие установки необходимы в конкретном случае.

• Особенности работы с мультиметром
• Знакомство с мультифункциональными приборами
  • Электронный мультиметр
  • Аналоговые тестеры
  • Измерение тока электронным мультиметром
  • Замер тестером напряжения
  • Определение сопротивления цепи
  • Режим прозвонки

Особенности работы с мультиметром

При работе с электричеством возникает необходимость измерения различных параметров: напряжение, сила тока, сопротивление и другие. Являясь прибором универсальным, тестер позволяет производить все эти замеры, не прибегая к множеству аппаратов узкого направления. Это достаточно экономно и удобно, но требует некоторых знаний о том, как пользоваться мультиметром, в каких случаях и ситуациях это уместно, а где нет, какие установки производить и как правильно делать замеры. А учитывая, что тестеры могут отличаться не только размерами, но и функционалом, нужно понимать, на что способен тот или иной прибор.

Знакомство с мультифункциональными приборами

Хотя различные модели мультиметров могут отличаться по функционалу и техническим характеристикам, основные их функции одинаковые. Это значит, что все приборы позволяют измерять напряжение, силу тока и сопротивление. Дополнительно, к примеру, может предоставляться возможность проверки транзисторов.

Помимо этого, тестеры бывают электронные, где показания выводятся на цифровое табло, или аналоговые, оснащённые стрелкой, отображающей значение того или иного измерения.

Электронный мультиметр

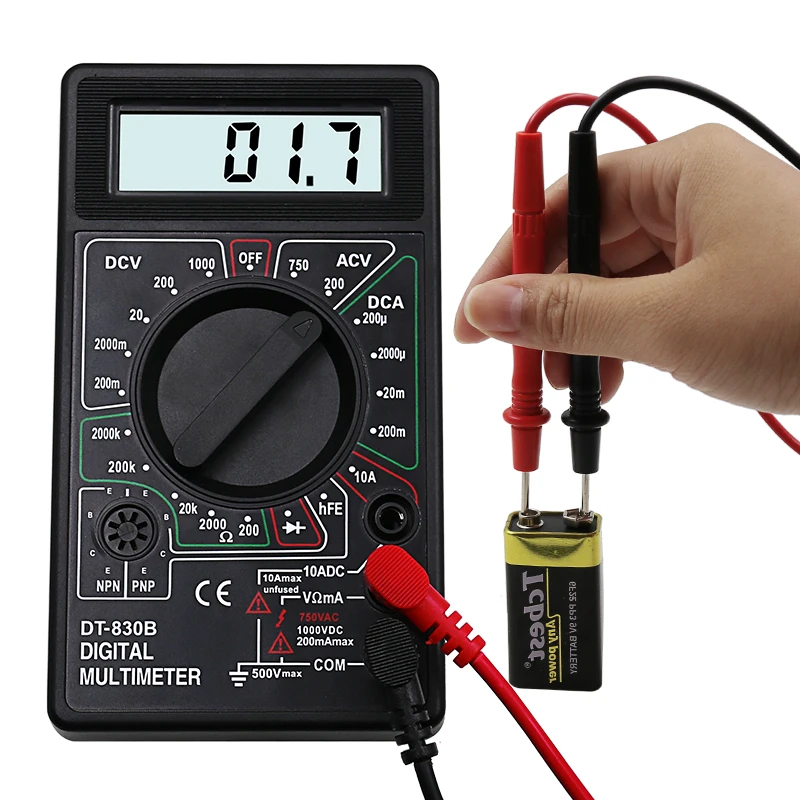

Внешний вид электронных тестеров довольно схож не смотрят на разнообразие модельного ряда. В верхней части располагается цифровое жидкокристаллическое табло. Чуть ниже многопозиционный переключатель функций, содержащий положения:

• OFF — отключение прибора.
• ACV — работа с переменным напряжением.
• DCV — функции для постоянного напряжения.
• DCA — сектор для работы с постоянным током.
• Ω — позиции для измерения сопротивления.

Ещё чуть ниже располагаются три разъёма, куда необходимо вставлять щупы. Причём делать это нужно правильно. Так, провод чёрного цвета обязательно нужно подключать к разъёму, маркированному как COM. Красный же подключается в зависимости от того, что необходимо измерять. В разъём с маркировкой «V Ω mA» его подключают, когда необходимо проводить измерения сопротивления, напряжение сети или ток до 200 mA. При замере силы тока больше 200 mA, подключать красный провод необходимо к разъёму, маркированному «10 ADC». В противном случае может сгореть предохранитель и, даже выйти из строя сам прибор.

Аналоговые тестеры

Существуют также мультиметры, называемые стрелочными или аналоговыми. В отличие от электронных, замеряемые значения здесь определяется с помощью шкалы со стрелкой, которая указываем необходимый параметр. Они менее удобны в использовании. Да и погрешность показаний значительно ниже, чем у их электронных аналогов. А также они куда более чувствительны к механическим воздействиям и ударам — рамка, на которой установлена стрелка, легко может выйти из строя даже от сильной встряски.

Но несмотря на то, что в большинстве случаев они уступают электронным, в ряде случаев они могут быть предпочтительнее в работе.

Измерение тока электронным мультиметром

Одно из направлений тестера замер силы тока. Чтобы понять, как мультиметром измерить амперы, необходимо знать, с каким током, переменным или постоянным, будут производиться работы. Также неплохо знать диапазон, в котором ведутся замеры. Если получить такую информацию не получается, то лучше вставить красный провод в разъём с большим значением, т. е. с маркировкой «10 ADC». Переключателем также нужно поставить значение максимально высокое. Это позволит не испортить прибор в случае большого тока.

Если значение, отображаемое на табло, слишком низкое, то можно переставить красный провод в разъём «V Ω mA», но также с положением переключателя на наиболее высоких значениях. Когда значение всё равно ещё низкое, стоит повернуть переключатель на более низкий параметр до тех пор, пока замеряемая сила тока не станет адекватной.

При измерениях силы тока прибор подключается к цепи последовательно, что обязательно нужно учитывать.

Замер тестером напряжения

При измерении напряжения, как и замеряя силу тока, нужно знать, как правильно пользоваться мультиметром проводя такие работы. Здесь тоже необходимо обращать внимание с каким током имеется дело — переменный или постоянный. Уже руководствуясь этим, стоит смотреть, какое значение нужно установить переключателем. К примеру, если рассматривать измерение напряжения в простой розетке, то известно, что имеется в виду переменный ток приблизительно 220 вольт. Значит, положение переключателя нужно поставить на переменно напряжение выше этого значение. К примеру, 600 или 750 В, в зависимости от модели тестера.

Аналогичным образом производятся измерения напряжения постоянного тока. Если заведомо неизвестно, сколько вольт в цепи, то следует ставить переключатель в большее положение, постепенно снижая до наиболее подходящих значений.

В отличие от измерения силы тока, когда подключение прибора осуществляется последовательно, замеряя напряжение, его нужно подсоединять параллельно. Это важный момент, чтобы знать, как пользоваться вольтметром.

Определение сопротивления цепи

Работы по измерению сопротивления можно отнести к наиболее безопасным. Как-то навредить прибору здесь крайне сложно. Главное, знать, как работать с мультиметром, чтобы правильно определить сопротивление. Основной момент, который следует учесть, это необходимость снять напряжение перед началом измерений. И здесь дело не столько в безопасности, сколько в точности полученных данных. Даже простая батарейка может ощутимо исказить верность показаний.

Устанавливать переключателем положение для измерения сопротивления можно совершенно любое в секторе «Ω». Теперь, когда щупы зафиксированы на концах проводника, сопротивление которого необходимо знать, можно смотреть показатели табло. Здесь может быть два варианта:

1. Показания «1», «OL», «OVER» — необходимо установить более высокий диапазон, так как происходит перегрузка.
2. Показания «0» — диапазон требуется уменьшить.

В остальных случаях будет отображаться значение сопротивления исследуемого проводника или полупроводника.

Режим прозвонки

Есть у мультиметров возможность использовать их, как прозвонку. И если в аналоговых моделях это напрямую не реализовано, то цифровые обладают сектором при установке переключателя, на который тестер переходит именно в режим прозвонки.

Сама по себе такая функция используется нечасто, но чтобы знать, как работать мультиметром в полном объёме, это будет далеко не лишним. Допустим, полезна такая возможность, когда необходимо определить целостность цепи или отдельно взятого проводника. В ряде случаев именно благодаря режиму прозвонки можно определить полярность.

Для того, чтобы проверить проводник на обрыв, подсоединяют щупы к его концам. Если провод цел, то слышится характерный звуковой сигнал. В противном случае никакой реакции не последует.

Особое внимание при проведении работ с прозвонкой стоит уделить отсутствию питания. Если не обесточить цепь, на которой будут производиться замеры, то велика вероятность выхода из строя прибора.

Реализуются в мультиметрах иногда и другие возможности, к примеру, гнездо для проверки транзисторов. Однако используют их нечасто и только люди, знакомые с радиоэлектроникой. Рядовому любителю или начинающему электрику пользоваться такой возможностью вряд ли придётся — здесь нужны определённые знания. В остальном же, несмотря на многофункциональность, мультиметры в использовании крайне просты и неприхотливы.

Как измерить силу постоянного тока с помощью мультиметра за 5 шагов

Электричество и электронные компоненты ничего не значат без тока или ампер.

Когда вы работаете с электронной схемой, вам может потребоваться проверить проходящий через нее ампер, чтобы диагностировать проблему, с которой вы столкнулись.

Существует много путаницы, когда дело доходит до измерения силы тока, и это связано с различными типами силы тока, а также с ее сходством с напряжением.

В этом руководстве мы рассмотрим весь процесс измерения силы постоянного тока с помощью мультиметра.

Давайте начнем.

Что такое ампер или сила тока?

Усилитель постоянного тока — это только один тип силы тока. Вам нужно знать, что такое «ампер», прежде чем вы поймете, почему измерение силы постоянного тока не так просто, как вы ожидаете.

«Ампер» — это единица измерения силы тока в системе СИ, а «Ампера» — это просто измерение тока, протекающего по цепи.

Многие путают силу тока с напряжением, и уверяем вас, что разница есть.

Сила тока отличается от напряжения тем, что напряжение является мерой скорости тока (Ампер), протекающего по цепи.

Возьмем силу тока как воду в трубе, а напряжение как величину давления, проталкивающего эту воду через трубу или из нее.

Труба в данном случае представляет собой электрическую цепь.

Теперь есть два типа измерения силы тока; Усилитель постоянного тока и усилитель переменного тока.

Чем усилитель постоянного тока отличается от усилителя переменного тока?

Постоянный ток (DC) Ампер относится к току, который течет в одном направлении.

Ампер переменного тока, с другой стороны, относится к току, который течет в обоих направлениях.

Измерения силы постоянного тока обычно более распространены для устройств с батарейным питанием, так как питание берется только от батареи, а не передается на нее.

Усилитель переменного тока чаще используется с бытовой техникой или устройствами, в которых используются трансформаторы.

Ампер переменного и постоянного тока имеют одинаковую силу тока. Из того, что было сказано, единственная разница между ними заключается в том, что мощность или ток текут только в одном направлении с усилителем постоянного тока, а с усилителем переменного тока они текут в обоих направлениях.

Забегая вперед, какие инструменты вам потребуются для точного измерения силы постоянного тока электронного компонента или схемы?

Инструменты, необходимые для измерения силы постоянного тока

Для измерения силы постоянного тока вам потребуется

• Мультиметр для проведения измерений
• Зажимы типа «крокодил» для упрощения соединений
• Изолированные перчатки для защиты

Для измерения можно также использовать токоизмерительные клещи мощность постоянного тока в цепи, но в этой статье основное внимание уделяется тому, как вы можете использовать мультиметр для проверки усилителя постоянного тока.

Как измерить силу постоянного тока с помощью мультиметра

Вставьте черный щуп в порт «COM», вставьте красный щуп в порт с маркировкой «A» или «10A» и установите мультиметр на ближайший постоянный ток. Диапазон усилителя для технических характеристик устройства. Поместите датчики на соответствующие клеммы и проверьте результаты на экране измерителя.

О каждом из этих шагов подробнее, и мы подробно рассмотрим их.

1. Вставьте черный провод мультиметра в порт COM

Цифровой мультиметр обычно работает с двумя щупами; красный положительный щуп и черный отрицательный щуп.

Каждый из этих зондов имеет большой конец, который подключается к глюкометру, и заостренный металлический конец, который подключается к устройству, которое вы хотите диагностировать.

Кроме того, на мультиметре есть три порта, к которым подключаются щупы.

Это слот «COM», слот «10A» и слот «VΩmA». Слоты «COM» и «10A» важны, когда речь идет об усилителе постоянного тока.

Вставьте большой конец черного щупа в гнездо с надписью «COM» на измерителе. В качестве альтернативы этот слот может быть помечен «-», что означает «отрицательный».

2. Вставьте красный провод мультиметра в порт с маркировкой «A» или «10A»

Теперь красный щуп вставляется либо в слот с маркировкой «A», либо в слот с маркировкой «VΩmA». «А» или «10А» используются для измерения токов ниже 10 Ампер.

В то время как слот «мА» представляет миллиампер (слабый ток) до 300 мА. «V» в том же слоте представляет собой напряжение, а «Ω» представляет омы или сопротивление.

Для любых тестов усилителя постоянного тока, которые вы хотите провести, всегда используйте слоты «A» или «10A», чтобы избежать перегрузки измерителя.

3. Установите мультиметр на ближайший диапазон постоянного тока

Усилитель постоянного тока обозначен буквой «A-» (с тремя точками) на мультиметре.

На стороне, где вы видите этот символ, вы также видите диапазон чисел, причем лучшие цифровые мультиметры имеют пять диапазонов (200 мк, 2 м, 20 м, 200 м и 10 А).

Представляют максимальный ток, ожидаемый от устройства или провода, который вы хотите проверить.

«μ» означает микроампер, «m» — миллиампер, а «A» или «10A» — стандартное измерение целых ампер.

Если вы хотите настроить мультиметр на диапазон постоянного тока, поверните циферблат на ближайшее большее значение на мультиметре.

Например, если вы хотите измерить устройство с определенной силой постоянного тока 9 ампер, вы устанавливаете мультиметр на диапазон 10 ампер.

Чтобы получить правильное значение, проверьте технические характеристики вашего устройства или электрической системы на выходное напряжение постоянного тока.

Выбор более высокого диапазона предотвращает перегрузку мультиметра, поэтому очень важно правильно указать эти значения и диапазоны.

Настройка мультиметра на диапазон «10А» лучше всего предотвращает перегрузку. Вы также получаете результаты, которые могут быть преобразованы в миллиампер или микроампер.

Некоторые мультиметры оснащены функцией автоматического выбора диапазона, позволяющей отказаться от этой ручной настройки.

Тем не менее, знать это крайне важно, так как для большинства мультиметров требуются эти ручные настройки.

4. Установите мультиметр на соответствующие клеммы

Будь то ослабленные провода в вашем автомобиле, клеммы разъемов различных устройств или сами батареи постоянного тока, вы подключаете выводы мультиметра к соответствующим точкам для проверки усилителя постоянного тока.

Эти точки различаются в зависимости от устройства, и некоторые из них требуют соблюдения полярности клемм.

Это означает, что вам необходимо расположить щупы мультиметра между устройством и источником питания. Поэтому используйте мультиметр, чтобы замкнуть цепь.

При измерении постоянного тока мультиметр действует как провод для передачи тока.

Например, вы должны разместить красный провод на положительном выводе аккумулятора, а черный провод — на положительном выводе устройства.

При тестировании электроизгороди настройки щупа совсем другие.

Для некоторых электрических компонентов это не требуется, поэтому перед диагностикой с помощью мультиметра следует провести небольшое исследование.

5. Проверка результатов на экране мультиметра

Как и в случае с размещением щупов, результаты, которые вы ожидаете от мультиметра, различаются в зависимости от устройства, которое вы хотите диагностировать.

Например, ожидается, что батарея на 9 В покажет вам постоянное показание около 0,9 А, в то время как проверка датчика O2 покажет результат от 0,2 до 1,5 А.

Кроме того, при просмотре результатов, конечно, значение, которое не соответствует требуемым характеристикам устройства, означает, что ток постоянного тока в цепи либо недостаточен, либо избыточен.

Небольшие отклонения в измерениях допускаются.

Некоторые устройства, однако, считают небольшое отклонение слишком большим, поэтому вам также необходимо провести исследование, чтобы узнать точные результаты для того конкретного электронного компонента, который вы тестируете.

Вы также можете посмотреть наше видео об измерении силы постоянного тока здесь:

Использование токоизмерительных клещей для измерения силы постоянного тока

Токоизмерительные клещи — это бесконтактное устройство, которое используется для измерения силы тока, напряжения или сопротивления в проводе. . Он работает так же, как мультиметр, но вместо того, чтобы использовать щупы для прикосновения к открытым клеммам, вы просто помещаете провод (даже изолированный) между зажимами.

Измерение постоянного тока с помощью токоизмерительных клещей более просто, чем измерение с помощью мультиметра.

Более того, вы можете измерять силу тока, которая достигает диапазона до 1000 А и обычно составляет минимум 40 А (что является большими измерениями по сравнению с максимальным диапазоном обычного мультиметра 10 А).

Это означает, что токоизмерительные клещи являются более подходящим вариантом для измерения цепей или проводов, несущих большое количество ампер.

Чтобы использовать его, просто установите его на соответствующий диапазон ампер (40 А, 400 А или 1000 А) и поместите провод между зажимами счетчика.

Ваш измеритель отображает значение измерения, когда провод правильно выровнен между зажимами.

Заключение

Измерение постоянного тока в основном требует внимания к характеристикам диагностируемого устройства или электрического компонента.

Любая другая процедура настолько проста, насколько это возможно; вставьте щупы мультиметра в правильные разъемы, поместите провода на соответствующие электрические клеммы и проверьте показания на экране мультиметра.

Часто задаваемые вопросы

Что такое символ ампер на мультиметре?

Ампер обозначается буквой «A-» с тремя точками на мультиметре. В этом разделе вы также видите диапазон чисел, включающий 200 мк, 2 м, 20 м, 200 м и 10 А. Диапазон «10А» самый безопасный из всех.

Что произойдет, если вы измерите напряжение постоянного тока с помощью мультиметра переменного тока?

Если вы измеряете напряжение постоянного тока при настройке напряжения переменного тока, используя правильную полярность, мультиметр выдает неточные результаты. Вы получаете нулевое значение (0), когда меняете полярность.

• ОБ АВТОРЕ

Автор

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Как измерить силу тока в цепи 240 В за 4 простых шага

Galvin Power поддерживается считывателями. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

3 октября 2022 г. 2 октября 2022 г.

Чтобы дом функционировал и был комфортным для проживания, в нем должно быть следующее: водопровод и электричество. Однако в центре нашей статьи мы уделим больше внимания последнему — электрической системе нашего дома.

Поскольку схема нашей собственности связана с регулированием потока электричества в наше жилище и из него, каждый домовладелец должен разбираться в особенностях схемы.

Если вы хотите научиться измерять силу тока в цепи 240 В, то вы попали по адресу.

Проще говоря, вам понадобится мультиметр и базовые знания об электричестве и его компонентах.

Содержание

• Что нужно подготовить для проверки потребляемой мощности
• Пошаговое руководство
  • Шаг 1: Определите тип тока
  • Шаг 2: Выберите настройку электрического мультиметра
  • Шаг 3: Установите диапазон амперметра
  • Шаг 4. Прикрепите клещи мультиметра к прерывателю
• Базовые знания в области измерений
  • 1. Ampere
  • 2. Volt
  • 3. Watt
  • 4. OHM
• Заключение

Что подготовить к проверке AMP. Все должны иметь следующие инструменты и инструменты:

• Электрические защитные перчатки
• Цифровой мультиметр с клещами

Я рекомендую надевать электрические защитные перчатки перед измерением силы тока с помощью токоизмерительных клещей, чтобы вас случайно не ударило током.

Пошаговое руководство



Я перечислил эти конкретные шаги, чтобы у вас не возникло трудностей при измерении цепи 240 В с помощью мультиметра.

Шаг 1: Определите тип тока

Чтобы дать вам краткое представление, существует два типа электрического тока: переменный ток (AC) и постоянный ток (DC).

Очень важно знать, какой тип электрического тока проходит через вашу цепь, так как это определяет настройку тока, которую вы должны использовать для своего мультиметра. Если вы живете в Соединенных Штатах, велика вероятность того, что ваша цепь работает от переменного тока.

Шаг 2: Выберите настройку электрического мультиметра

После этого установите мультиметр-клещи на настройку амперметра (переменный ток в приведенном выше примере), чтобы устройство считывало ток, протекающий по выбранной вами цепи.

Шаг 3: Установите диапазон амперметра

Выбор диапазона амперметра в основном гарантирует, что ваш мультиметр будет регистрировать показания полного тока, протекающего через цепь.

Рекомендую поставить диапазон на максимально возможное для вашего устройства чтение.

Если вы не можете получить показания после установки мультиметра в максимальном диапазоне, вы можете проверить максимальный номинальный ток вашего устройства или цепи.

Если оно выше, чем может выдержать ваш измерительный прибор, переключитесь на другой мультиметр.

Шаг 4: Закрепите клещи мультиметра на прерывателе

Это утомительная часть измерения силы тока в цепи. Я подчеркиваю, что вы делаете этот шаг медленно и осторожно, чтобы предотвратить любую аварию, связанную с электричеством.

Имея это в виду, прижмите клещи мультиметра к соединительному электрическому проводу под прерывателем. Вы должны получить показания после успешного выполнения этого шага.

Однако, если вы не можете получить показания, обратитесь к моему примечанию в шаге выше.

Просто добавим, что это ожидаемые показания силы тока для тестируемой цепи:

• Подключенные к цепи приборы выключены – нет показаний / нулевой ток
• Подключенные и работающие легкие потребители электроэнергии – обычно менее 1 ампера
• Приборы с компрессором, такие как холодильники и кондиционеры – высокая сила тока

Базовые знания в области измерений

При тестировании и подключении цепей 240 В очень важно, чтобы вы понимали электрические концепции, которые управляют схемой вашего дома.

В этом разделе я позволил себе познакомить вас с тремя основными единицами измерения электричества: амперами, вольтами и ваттами.

1. Ампер

Ампер, часто сокращаемый до ампер, представляет собой единицу измерения общего количества электрических зарядов, проходящих через цепь за секунду. Эта единица определяет количество электронов, присутствующих в цепи.

Этот показатель также может быть обозначен как «A» в спецификациях устройства.

2. Вольт

Вольт — это единица, определяющая силу давления на электроны в цепи. Другими словами, напряжение, сокращенно вольт или V, представляет собой силу, которая заставляет электрон двигаться.

3. Ватт

Ватт или мощность в ваттах относится к единице мощности, указывающей на совокупность тока, протекающего в цепи или электрической системе. По сути, это мера электроэнергии, потребляемой прибором.

4. Ом

В то время как ранее упомянутые электрические концепции детализируют движение электричества в цепи, Ом сильно отличается, поскольку это мера сопротивления в электрической единице.

Заключение

Определение количества тока, протекающего по цепи, важно, поскольку оно дает нам информацию о мощности, потребляемой электрической системой.

Следовательно, знание того, как измерять силу тока в цепи 240 В, должно не только помочь вам узнать ток, протекающий в вашей цепи, но и понять ее состояние — потребляет ли она слишком много или слишком мало энергии. Именно в этом духе я написал эту статью.

Есть какие-то путаницы в информации здесь? Если есть, пожалуйста, не стесняйтесь задавать вопросы в разделе комментариев. Вы также можете дополнить эту статью, написав свои мысли ниже.

Эндрю Райт

Я Эндрю Райт. Я создал этот блог после восьми лет опыта проектирования, установки и обслуживания систем электроснабжения. Я люблю свою работу, и я всегда хотел предложить другим необходимую помощь, чтобы они могли заботиться о своем доме.

Как измерять ток с помощью мультиметра (Руководство из 2 частей)

Содержание

• Меры предосторожности
• Настройка мультиметра
  • #1. Узнайте, сколько ампер-вольт может выдержать ваша батарея или автоматический выключатель, на паспортной табличке.
  • №2. Используйте вставные зажимы, если выводы вашего мультиметра недостаточно высоки для цепи.
  • №3. Вставьте черные щупы в порт «COM» мультиметра.
  • №4. Вставьте красный щуп в гнездо «А».
  • №5. На измерителе вы можете выбрать переменное или постоянное напряжение.
  • #6. Во время измерения установите шкалу на более высокий уровень ампер-вольт.
• Как измерить вольтампер с помощью мультиметра
  • #1. Отключите электричество цепи.
  • №2. Отсоедините красный провод от источника питания.
  • №3. При необходимости зачистите концы проводов.
  • №4. Оберните положительный щуп мультиметра положительным проводом.
  • №5. Запитайте цепь, подключив черный щуп мультиметра к последнему проводу.
  • #6. Во время считывания показания счетчика оставьте устройства на месте примерно на минуту.

Работая над электрическим проектом, вам может понадобиться проверить силу тока или мощность, протекающую через цепь. Вам также необходимо измерить силу тока, чтобы определить, потребляет ли что-либо больше энергии, чем должно.

Измерение силы тока может оказаться полезным при попытке определить, не разряжает ли какой-либо компонент в автомобиле батарею.

В общем, вот как измерить вольт-ампер мультиметром. Следующие шаги помогут вам.

• Отключите электричество цепи.
• Отсоедините красный провод от источника питания
• При необходимости зачистите концы проводов.
• Оберните положительный щуп мультиметра плюсовым проводом.
• Запитайте цепь, подключив черный щуп мультиметра к последнему проводу.
• Во время считывания показаний прибора оставьте устройства на месте примерно на минуту.

К счастью, измерить силу тока несложно, если вы знакомы с основными тестами мультиметра и проявляете осторожность вблизи электрических компонентов.

Позвольте мне помочь вам научиться измерять силу тока с помощью мультиметра.

Меры предосторожности

Вы должны быть осторожны при использовании обычного мультиметра или цифрового мультиметра. При выполнении электрических измерений каждое приложение с измерительными токами представляет возможные угрозы безопасности, которые необходимо учитывать. Прежде чем использовать какое-либо электрическое испытательное оборудование, люди всегда должны прочитать руководство пользователя. Уместно узнать о надлежащих методах работы, мерах безопасности и ограничениях. (1)

Носите прочные резиновые перчатки, избегайте работы вблизи воды или металлических поверхностей и не прикасайтесь голыми руками к оголенным проводам. Также хорошо, когда рядом есть кто-то. Человек, который может помочь вам или позвать на помощь, если вас ударит током.

Настройка мультиметра

#1. Узнайте, сколько ампер-вольт может выдержать ваша батарея или автоматический выключатель, на паспортной табличке.

Убедитесь, что ваш мультиметр соответствует количеству ампер, протекающему через цепь, прежде чем подключать его к ней. Отображается расчетный максимальный ток большинства источников питания, указанный на заводской табличке. На задней панели прибора или в руководстве по эксплуатации вы можете найти общий ток проводов мультиметра. Вы также можете увидеть, как высоко поднимается шкала. Не пытайтесь измерять токи выше максимального значения шкалы.

#2.

Используйте вставные зажимы, если выводы вашего мультиметра недостаточно высоки для цепи.

Вставьте провода в мультиметр и подключите к цепи. Сделайте это так же, как на клещах мультиметра. Оберните зажим вокруг токоведущего или горячего провода. Обычно это черный, красный, синий или другой цвет, кроме белого или зеленого. В отличие от использования мультиметра, клещи не станут частью цепи.

#3. Вставьте черные щупы в порт «COM» мультиметра.

Даже при использовании зажима ваш мультиметр должен иметь красный и черный щуп. Зонд также будет иметь наконечник на одном конце, чтобы зацепиться за прибор. Черный щуп, который представляет собой отрицательный провод, всегда должен быть вставлен в разъем COM. «COM» означает «общий», и если порт не помечен им, вместо этого вы можете получить отрицательный знак.

Если ваши провода содержат штыри, вам нужно будет держать их на месте при измерении тока. Вы можете освободить руки, прикрепив их к цепи, если на них есть зажимы. Однако оба типа зондов подключаются к измерителю одинаково.

#4. Вставьте красный щуп в гнездо «А».

Вы можете увидеть две розетки с буквой «А», одну с маркировкой «А» или «10А» и одну с маркировкой «мА». Розетка «А» или «10А» предназначена для проверки тока до 10 А, а гнездо «мА» тестирует миллиампер до примерно 300 мА. Если вы не уверены, что использовать, выберите вариант с более высоким значением «A» или «10A», чтобы избежать перегрузки счетчика.

#5. На измерителе вы можете выбрать переменное или постоянное напряжение.

Если ваш измеритель предназначен исключительно для проверки цепей переменного или постоянного тока, вам нужно будет выбрать, какую из них вы пытаетесь проверить. Если вы все еще не уверены, еще раз проверьте этикетку на блоке питания. Это должно быть упомянуто рядом с напряжением. Постоянный ток (DC) используется в транспортных средствах и гаджетах с батарейным питанием, а переменный ток (AC) обычно используется в бытовой технике и электродвигателях.

#6. Во время измерения установите шкалу на более высокий уровень ампер-вольт.

После того, как вы рассчитали самые высокие токи для тестирования, найдите рычаг на вашем измерителе. Поверните его немного выше этой цифры. Если вы хотите быть осторожным, поверните циферблат на максимум. Но если измеряемое напряжение слишком слабое, вы не сможете получить показания. Если это произойдет, вам нужно будет уменьшить масштаб и пересдать задачу.

Как измерить вольтампер с помощью мультиметра

#1. Отключите электричество цепи.

Если ваша схема питается от батареи, отсоедините отрицательный провод от батареи. Если вам необходимо отключить электричество с помощью выключателя, выключите выключатель, затем отсоедините противоположную линию. Не подключайте счетчик к цепи при включенном электричестве.

#2. Отсоедините красный провод от источника питания.

Чтобы измерить ток, протекающий по цепи, подключите мультиметр для завершения курса. Для начала отключите питание схемы, затем отсоедините плюсовой провод (красный) от источника питания. (2)

Возможно, вам придется перерезать провод кусачками, чтобы разорвать цепь. Посмотрите, есть ли заглушка в месте соединения провода питания с проводом, идущим к тестируемому гаджету. Просто снимите крышку и размотайте кабели друг вокруг друга.

#3. При необходимости зачистите концы проводов.

Оберните небольшое количество проволоки вокруг штырьков мультиметра или оставьте столько проводов открытыми, чтобы штыри типа «крокодил» могли надежно зафиксироваться. Если провод полностью изолирован, возьмите кусачки примерно на 1 дюйм (2,5 см) от конца. Сожмите ровно настолько, чтобы прорезать резиновую изоляцию. Затем быстро потяните кусачки на себя, чтобы извлечь изоляцию.

#4. Оберните положительный щуп мультиметра положительным проводом.

Оберните изолентой оголенный конец красного провода вдали от источника питания. Прикрепите зажимы типа «крокодил» к проводу или оберните вокруг него наконечник щупа мультиметра. В любом случае, чтобы получить точный результат, убедитесь, что провод надежно закреплен.

#5. Запитайте цепь, подключив черный щуп мультиметра к последнему проводу.

Найдите положительный провод, идущий от тестируемого электрического устройства, и подключите его к черному наконечнику мультиметра. Если вы отсоедините кабели от цепи с батарейным питанием, она восстановит свою мощность. Включите электричество, если вы отключили его с помощью предохранителя или выключателя.

#6. Во время считывания показания счетчика оставьте устройства на месте примерно на минуту.

Как только счетчик будет установлен, вы должны немедленно увидеть значение на дисплее. Это измерение силы тока или тока для вашей цепи. Для наиболее точного измерения держите устройства во вращении не менее 1 минуты, чтобы убедиться, что ток стабилен.

Примечание. Если результат меньше осторожного уровня (например, 0,3 А, когда чувствительный уровень измеряет до 300 мА). Отключите измеритель от сети, измените красный щуп на мА и повторите тест.
