Как называется датчик в глушителе: Лямбда-зонд (датчик кислорода). Устройство лямбда-зонда

Лямбда-зонд (датчик кислорода). Устройство лямбда-зонда

• Замена лямбда-зонда
• Установка лямбда зонда

Строгие экологические нормы (которые, к тому же, постоянно ужесточаются) требуют постоянного контроля токсичности выхлопа автомобиля. За параметрами следит блок управления двигателем, регулируя степень обогащения топливной смеси. Для правильной работы этого компьютера требуются специальные датчики.

Система, в которой установлены кислородные датчики, функционирует следующим образом:

1. В начале выхлопной трубы находится катализатор, снижающий токсичность отработанных газов.

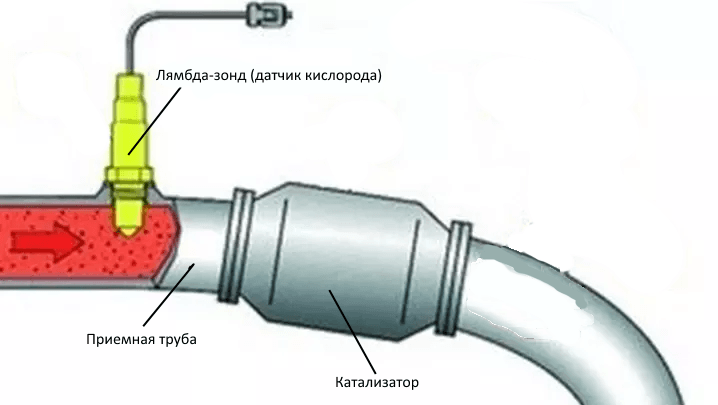

2. Перед катализатором размещен датчик кислорода (лямбда зонд), который анализирует неочищенный состав выхлопа. Этот элемент помогает формировать правильную смесь. Если для поддержания требуемой мощности двигателя расход топлива слишком большой, компьютер дает команду на снижение количества бензина.
3. После каталитического нейтрализатора находится второй датчик О2. Он отвечает в основном за оценку токсичности выхлопа. Его показания также меняют настройки обогащения топливной смеси.

Становится понятно, что датчик лямбда зонда влияет не только на экологию, а также на мощность автомобиля и расход топлива.

Важно! Речь идет о системе с двумя лямбдами. Автомобили, в которых установлен один кислородный датчик, встречаются сейчас относительно редко. Следует знать, что пара лямбд (до и после катализатора) устанавливается на выходе из каждого выпускного коллектора. Если у вас двигатель V6, V8 или V10, с двумя коллекторами – количество датчиков удваивается.

Ресурс лямбды составляет 50-100 тысяч километров, в зависимости от условий эксплуатации, особенности самого датчика и ряда других факторов. Это достаточно дорогой расходник, его замена ощутима для кошелька.

Как работает датчик концентрации кислорода

Принцип действия рассматриваемого элемента основан на изменении электрического потенциала между электродами, при различном содержании кислорода в анализируемом воздухе. Один электрод – внешний, выполнен с применением платины (это оправдывает высокую стоимость). Второй – внутренний, из циркония. Эти металлы при прохождении атомов кислорода, формируют некоторый потенциал, увеличивающийся при повышении концентрации О2.

Для нормальной работы датчика требуется температура от 300 до 1000 °C. Пока двигатель не прогрелся, система не функционирует должным образом. Мощность силовой установки избыточна, токсичность выхлопа – высокая. Для моментальной готовности лямбды, внутренний электрод нагревается. К нагревателю подводятся дополнительные провода питания.

Универсальный кислородный датчик может иметь различную конструкцию – широкополосный, двухточечный, коаксиальный. Принцип анализа концентрации О2 один и тот же.

Неисправность лямбда зонда приводит к серьезным проблемам в работе двигателя. Поэтому не стоит игнорировать поломку. И тем более, нельзя самостоятельно пытаться отремонтировать датчики. Даже если Вы знаете, где находится лямбда зонд, его легко повредить при демонтаже. В условиях высоких температур резьба намертво прикипает. А использовать стандартный накидной ключ невозможно, по причине длинных проводов, выходящих из датчика.

Обратившись в сервис «Ваш глушитель», Вы получите грамотную диагностику и профессиональный ремонт без повреждения хрупких лямбда зондов. Наши мастера знают все неисправности датчика кислорода, и смогут устранить поломку с минимальными финансовыми затратами. Не обязательно сразу менять деталь, некоторые дефекты подлежат ремонту. Специалисты нашего сервиса по ремонту выхлопных систем помогут Вам сэкономить на ремонте.

Лямбда зонд: что это такое, как он работает и зачем нужен

В настоящее время, когда все более жесткие экологические нормы диктуют автопроизводителям использования тех или иных решений для уменьшения вредных выбросов в атмосферу, катализаторами оборудуются все без исключения автомобили. Не спорим, катализатор вещь необходимая, но его эффективная работа зависит от постоянного контроля топливно-воздушной смеси. Для этого служит специальный кислородный датчик — так называемый «лямбда зонд». Что такое, и каково его назначение — попробуем рассказать в этом материале.

Лямбда зонд: что это такое

Лямбда-зонд – это датчик выпускного коллектора, который сравнивает воздух в выпускном коллекторе с воздухом, окружающим двигатель, генерируя электрический сигнал на блок управления двигателя посредством химической реакции. Лямбда зонд также иногда называют кислородным датчиком, поскольку его основная задача состоит в определении количества остаточного кислорода в выхлопных газах.

После того, как блок управления получает сигнал от лямбда датчика, он регулирует соотношение топлива и воздуха в цилиндрах двигателя с помощью дросселя и форсунок. Выходное значение сигнала, который лямбда-датчик посылает на блок управления двигателем, изменяется в зависимости от содержания кислорода в выхлопной трубе.

Таким образом, используя лямбда датчик, блок управления двигателем может обеспечить наилучшее соотношение компонентов, благодаря чему двигатель работает экономно и производит меньше вредных веществ. Когда лямбда датчик холодный, он действует только как электрическое сопротивление. Когда температура поднимается, она начинает генерировать напряжение.

Особенности лямбда зонда

Принцип измерения остаточного кислорода в выхлопных газах (задача с лямбда зондом) известен с конца 1960-х годов. Bosch был вовлечен в разработку функционального лямбда датчика. Вот почему датчик кислорода изначально назывался датчиком Bosch. Одним из первых пользователей был автомобиль Volvo. Первые лямбда зонды 1970-х годов называются простыми. Чтобы обеспечить надежный сигнал, они должны быть сначала нагреты до рабочей температуры, а именно отработавших газов. Однако это может занять несколько минут. С 1980-х годов производители автомобилей начали использовать лямбда зонды с подогревом. В отличие от простых лямбда датчиков, не было необходимости ждать, пока выхлопные газы нагревают их из-за дополнительного отопительного контура. Просто активный нагрев значительно улучшил эффект зонда. Потребовалось около 30 секунд, чтобы начать работать с момента запуска двигателя. Последние лямбда зонды – это так называемые плоские зонды. Им нужно всего около 10 секунд, чтобы полностью активировать функцию. В будущем ожидается дальнейшее сокращение этого времени.

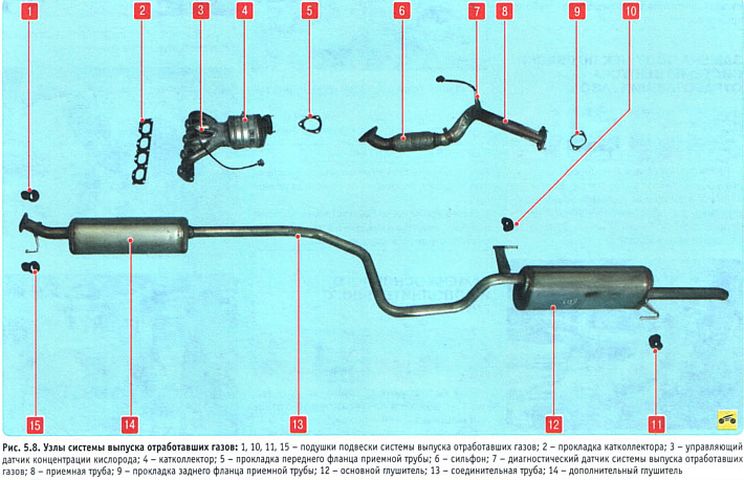

Современные автомобили содержат два лямбда датчика в выхлопной трубе вместо одного. Первый лямбда зонд расположен перед каталитическим нейтрализатором и выполняет свою классическую функцию. Второй лямбда зонд расположен за катализатором и предназначен для проверки эффективности катализатора.

Существует три типа лямбда зондов – диоксид циркония и диоксид титана, где сигнал переключается только между двумя предельными значениями. Третий тип – это широкополосные датчики, которые могут считывать значения равномерно по всему спектру.

Циркониевый лямбда датчик генерирует напряжение, зависящее от разности содержания кислорода в дымовых газах и содержания кислорода в окружающей среде.

Чем больше эта разница, тем больше напряжение. Для зондов диоксида циркония максимальное значение напряжения составляет приблизительно один вольт. Титановые датчики генерируют напряжение до пяти вольт. Титановые лямбда зонды работают, например, как датчик температуры в радиаторе. В зависимости от состава выхлопа электрическое сопротивление зонда варьируется. Изменение электрического сопротивления не является непрерывным.

К чему приводит неисправность оборудования?

Неисправность лямбда зонда может быть причиной многих проблем, связанных с высоким расходом топлива или работой двигателя.

Отказ лямбда датчика может вызвать несколько различных проблем. Изношенный лямбда зонд относительно легко обнаружить, основываясь на запахе бензина, который выделяется в транспортном средстве, даже когда двигатель прогрет до рабочей температуры. Этот запах означает, что смесь интенсивней, чем должна быть. Говоря о запахе бензина из выхлопа, мы можем судить о другом признаке износа этого оборудования.

Этот признак – увеличение расхода топлива.

Если в выпускном коллекторе имеется два лямбда зонда, и проблема заключается только в диагностическом лямбда зонде и, следовательно, в датчике, который находится, ниже по потоку от катализатора и проверяет только эффективность катализатора, между двумя лямбда зондами будет несоответствие. Это приведет к тому, что контрольная лампа двигателя загорится на приборной панели, но работа двигателя, мощность или расход топлива не изменятся.

Лямбда датчик в выхлопной трубе подвергается очень нежелательным воздействиям, таким как высокая температура и агрессивное химическое воздействие выхлопных газов. Поэтому естественно, что лямбда-датчик изнашивается через определенный промежуток времени. Лямбда зонд должен проверяться каждые 30 000 километров.

Датчик выхлопных газов — Статьи

Датчик выхлопных газов играет немаловажную роль в автомобиле, хотя не всегда ему отводится должное внимание. Основным параметром расчета данного устройства является температура и если она выходит за пределы нормы, концентрация выхлопных газов становится завышенной, а в салоне авто при включенном двигателе могут появиться неприятные запахи.

Чтобы разобраться с принципами работы данного датчика и по какой причине температура может превышать допустимую норму, необходимо четко представлять себе работу основных узлов автомобиля, взаимодействующих или вырабатывающих выхлопные газы.

Принцип работы узлов связаных с выхлопными газами

Их образование происходит в процессе сгорания горючей смеси. В карбюратор поступает топливо, которое равномерно, определенными порциями и концентрацией, передается в цилиндр. В это время клапан находится в открытом состоянии. После впрыскивания горючей смеси, цилиндр начинает движение вниз до плотного закрытия. Далее происходит рабочий такт, после чего, при помощи свечи зажигания производится воспламенение горючей жидкости в клапане и в результате горения следует очередной такт с выбросом отработанных веществ.

Эти процессы вызывают запредельные температурные показатели, поэтому, чтобы детали служили довольно долго, предусмотрена специальная система охлаждения. Также, с ее помощью можно проводить регулирование температуры.

Причина неприятного запаха в салоне?

Эта проблема может возникнуть при разгерметизации системы, а запахи будут проникать внутрь авто посредством печки, неправильной работы системы отводов, в открытые окна и двери, либо через уплотнители, которые уже частично или полностью вышли из строя. В хэтчбеках или универсалах, подобные запахи может поступать через багажное отделение.

Если происходит появление запаха тухлых яиц, проблему необходимо искать в катализаторе. Его основной функцией является нейтрализация вредных веществ, которые появляются в результате горения горючей смеси, встроенный непосредственно в выхлопную систему.

Сладковатый запах говорит о том, что происходит утечка тосола, а если из глушителя валит чрезмерный черный дым, это говорит о неисправностях карбюратора. Хотя в этих обоих случаях проблема может быть связана и с системой охлаждения.

Опасность появления выхлопных газов в салоне авто

Количественный показатель в большей степени, прямо пропорционально, зависит от скорости езды. В процессе горения могут образовываться угарный газ, альдегиды, канцерогены, водородные соединения и т.п. Все это негативно сказывается на иммунитете человека, недомогании, может вызвать нарушение работы сердечно-сосудистой системы, болезни бронхит, гайморит и т.п. Если же концентрация будет запредельной, это может привести и вовсе к летальному исходу прямо в салоне автомобиля. Поэтому, если водитель или пассажиры стали ощущать посторонние запахи в салоне машины, следует не медлить, а срочно предпринять действия для устранения поломки.

Визуальный осмотр и диагностика собственными силами

Сначала необходимо удостовериться в нормальной работе системы отвода выхлопных газов. Для этого откройте капот и внимательно осмотрите соединение главного блока цилиндров с выпускным коллектором на наличие возможных разломов. Также необходимо убедиться в целостности прокладки между ними. Если крепление произведено неплотно или герметичность нарушена, причина попадания выхлопных газов состоит именно в этом.

Далее нужно загнать машину на смотровую яму. При работающем автомобиле необходимо тщательно осмотреть все элементы. Произведите осмотр глушителя, распределительную емкость и трубы. Не стоит забывать и о кулисном пыльнике, ведь если он поврежден или негерметичен, это может вызвать утечку выхлопных газов.

Осмотрите все комплектующие части системы охлаждения. Очень внимательно нужно изучить все трубки соединения на наличие разрывов и разломов. Если это действительно так, их необходимо заменить, ведь в этом случае охлаждение производится не должным образом, из-за чего и происходит чрезмерный выброс газов. При этом стоит помнить, что подобная поломка может привести к куда большим проблемам, чем появление неприятного запаха в салоне.

Не стоит забывать и об осмотре багажника, боковых окон на предмет неплотного закрытия. Со временем, любой уплотнитель может износиться и выхлопные газы могут поступать непосредственно через щели.

Что делать, если визуальный осмотр не дал результатов?

Всему причиной может быть неисправности в карбюраторе и радиаторе. Однако это довольно сложный узел и разобраться здесь довольно сложно, в этом случае необходимо обращение к профильным специалистам. Также не стоит забывать и о клапане системы рециркуляции. Если в нем имеются неполадки, здесь ремонт невозможно провести и потребуется полная замена узла.

Как снизить уровень концентрации выхлопных газов?

Для этого необходимо знать о принципе работы катализатора. В системе рециркуляции имеется клапан, который при определенных условиях объединяет впускной и выпускной коллектор. После этого, определенная часть выхлопных газов проникает в цилиндры, что приводит к определенному снижению температуры горения топлива. В итоге, в выхлопных газах за счет этого снижается концентрация оксидов азота. В более ранних моделях клапана рециркуляции срабатывает лишь в процессе разряжения, а на холостом ходу он не работает. Сейчас же существуют и другие, в которых работа этой части обеспечивается и контролируется при помощи компьютера.

Современный каталитический нейтрализатор состоит из трех частей: корпус, блок-носитель, теплоизоляция, который называется трехкомпонентным. Именно с его помощью производится регулирование состава выхлопа.

Перед нейтрализатором также еще предусмотрена установка датчика температуры выхлопных газов. В его функции входит передача определенных сигналов на ЭБУ, а уже на основании полученных данных производится впрыск определенного количества горючей смеси, что бы в процессе сгорания уничтожалась и сажа.

Возвращаясь к началу статьи о важности установленного датчика выхлопных газов, можно сделать определенные выводы:

1. его работоспособность будет обеспечивать оптимальное количество топлива, что позволит увеличить срок эксплуатации карбюратора;
2. будет оптимизирован расход потребляемого топлива;
3. он является одним из узлов, который обеспечивает допустимый уровень выхлопных газов и концентрации вредных веществ.

Признаки и возможные неисправности датчика выхлопных газов

Эта запчасть, как и любые другие может выходить из строя. Если автолюбитель заметил, что автомобиль стал потреблять больше топлива или работа двигателя в целом ухудшилась – это может быть связано непосредственно с этим прибором. Подобная ситуация может сложиться из-за:

• длительного срока эксплуатации;
• езда по неровностям приводит к ощутимым вибрациям, вследствие чего внутренние контакты датчика могут быть повреждены;
• если температура будет продолжительное время достигать 900 оС и более, может выйти из строя терморезисторный элемент.

 Для выявления поломки датчика температуры выхлопных газов может указывать и индикатор на приборной панели, сигнализирующий неисправность двигателя. В ЭБУ двигателя она отображается в виде комбинации символов DTS.

Этапы снятия и установки нового датчика:

1. Отсоедините разъем от температурного датчика.
2. При помощи динамометрического ключа открутите гайку, при помощи которой производится закрепление.
3. Установите новый прибор и зафиксируйте его крепежной гайкой.
4. Подключите разъем датчика температуры.

Если визуальный осмотр системы охлаждения, циркуляции, отвода и других не дал результатов в поиске проблемы появления выхлопных газов в салоне авто, рекомендуется незамедлительно обратиться в один из сервисных центров.

 Благодаря проведению компьютерной диагностики, специалисты довольно быстро выяснят причины и в кратчайшие сроки устранят неполадки. Если Вы не знаете, в какой автосервис обратиться для диагностики и качественного выполнения ремонтных работ, на нашем сайте Вы сможете без труда найти наиболее подходящий по стоимости и местоположению. Абсолютно во всех автомастерских из предоставленного перечня работают высококвалифицированные специалисты, которые подходят к своей работе со всей ответственностью и выполняют ее качественно. Вам стоит лишь оставить заявку на сайте Uremont.

Датчик кислорода (Лямбда-зонд). (Р) (с. 3)

вот еще инфа в догонку с форума мондео

Устройство:

http://mondeoclub.ru/remont/images/lambda1.jpg

1- металлический корпус с резьбой.
2 — уплотнительное кольцо.c 3 — токосъемник электрического сигнала.
4 — керамический изолятор.
5 — проводка.
6 — манжета проводов уплотнительная.
7 — токопроводящий контакт цепи подогрева.
8 — наружный защитный экран с отверстием для атмосферного воздуха.
9 — подогрев.
10 — наконечник из керамики.
11 — защитный экран с отверстием для отработавших газов

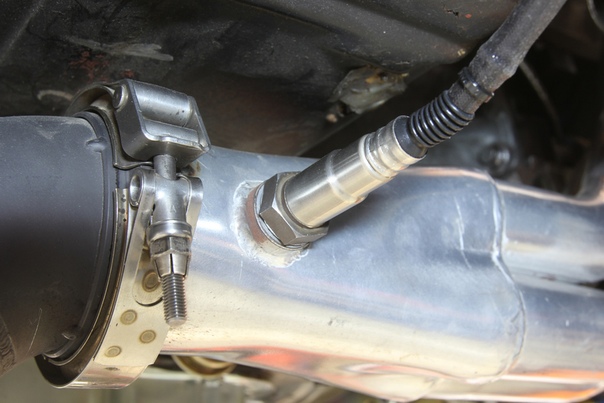

Место установки датчика кислорода.
В связи с тем, что датчик кислорода может вырабатывать электрический сигнал только при температуре 300-350°С и выше, датчики без нагревателя устанавливаются в выпускном трубопроводе ближе к двигателю, а с нагревательными элементами — перед нейтрализатором.

В некоторых автомобилях в каталитическом нейтрализаторе установлен датчик температуры, который не следует путать с кислородным. Иногда (ФМ-3)устанавливается два кислородных датчика — до нейтрализатора и после него (ST220 — два ката и 4 лямбды).

1. назначение, применение.
Для корректировки оптимальной смеси горючего с воздухом
применение приводит к повышению экономичности автомобиля, влияет на мощность двигателя, динамику, а также на экологические показатели.

Бензиновому двигателю для работы требуется смесь с определенным соотношением воздух-топливо. Соотношение, при котором топливо максимально полно и эффективно сгорает, называется стехиометрическим и составляет оно 14,7:1. Это означает, что на одну часть топлива следует взять 14,7 частей воздуха. На практике же соотношение воздух-топливо меняется в зависимости от режимов работы двигателя и смесеобразования. Двигатель становится неэкономичным. Это и понятно!

Таким образом датчик кислорода — это своеобразный переключатель (триггер), сообщающий контроллеру впрыска о качественной концентрации кислорода в отработавших газах. Фронт сигнала между положениями «Больше» и «меньше» очень мал. Настолько мал, что его можно не рассматривать всерьез. Контроллер принимает сигнал с ЛЗ, сравнивает его с значением, прошитым в его памяти и, если сигнал отличается от оптимального для текущего режима, корректирует длительность впрыска топлива в ту или иную сторону. Таким образом осуществляется обратная связь с контроллером впрыска и точная подстройка режимов работы двигателя под текущую ситуацию с достижением максимальной экономии топлива и минимизацией вредных выбросов.

Функционально лямбда-зонд работает, как переключатель и выдает опорное напряжение (0. 45V) при низком содержании кислорода в выхлопных газах. При высоком уровне кислорода датчик О2 снижает снижает свое напряжение до ~0.1-0.2В. При этом, важным параметром является скорость переключения датчика. В большинстве систем впрыска топлива О2-датчик имеет выходное напряжение от от 0.04..0.1 до 0.7…1.0В. Длительность фронта должна быть не более 120мСек. Следует отметить, что многие неисправности лямбда-зонда контроллерами не фиксируются и судить о его исправной работе можно только после соответствующей проверки.

Лямбда-зонд действует по принципу гальванического элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее напылены токопроводящие пористые электроды из платины. Один из электродов «дышит» выхлопными газами, а второй – воздухом из атмосферы. Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до температуры 300 – 400оС. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения.

Для повышения чувствительности лямбда-зондов при пониженных температурах и после запуска холодного двигателя используют принудительный подогрев. Нагревательный элемент (НЭ) расположен внутри керамического тела датчика и подключается к электросети автомобиля

http://mondeoclub.ru/remont/images/stroenie_L.jpg

Элемент зонда, сделанный на основе диоксида титана не производят напряжение а меняет свое сопротивление (нас этот тип не касается).

При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков (положения дроссельной заслонки, температуры охлаждающей жидкости, числа оборотов коленвала и др.). Особенностью циркониевого лямбда-зонда является то, что при малых отклонениях состава смеси от идеального (0,97 Ј l Ј 1,03) напряжение на его выходе изменяется скачком в интервале 0,1 — 0,9 В

Кроме циркониевых, существуют кислородные датчики на основе двуокиси титана (TiO2). При изменении содержания кислорода (О2) в отработавших газах они изменяют свое объемное сопротивление. Генерировать ЭДС титановые датчики не могут; они конструктивно сложны и дороже циркониевых, поэтому, несмотря на применение в некоторых автомобилях (Nissan, BMW, Jaguar), широкого распространения не получили.

2. Совместимость, взаимозаменяемость.
-принцип работы лямбда-зонда у всех производителей в общем одинаков. Совместимость чаще всего обусловлена на уровне посадочных размеров.
-различаются монтажными размерами и разъемом
-Можно купить оригинальный датчик б/у, что чревато пустыми тратами: на нем не написано, в каком он состоянии, а проверить вы его сумеете только на автомобиле

3. Виды.
а) с подогревом и без подогрева
б) кол-вом проводов: 1-2-3-4 т.е. соответственно и комбинацией с/без подогрева.
в) из разных материалов: циркониево-платиновые и подороже на основе двуокиси титана (TiO2)
Титановые лямбда-зонды от циркониевых легко отличить по цвету «накального» вывода подогревателя – он всегда красный.
г) широкополосная для дизелей и двигателей работающих на обедненной смеси.

4. Как и почему умирает.
— плохой бензин, свинец, железо забивают платиновые электроды за несколько «удачных» заправок.
— масло в выхлопной трубе — Плохое состояние маслосъемных колец
-попадание на нее моющих жидкостей и растворителей
-«хлопки» в выпуске разрушающие хрупкую керамику
-удары
— перегрев его корпуса из-за неправильно установленного угла опережения зажигания, сильно переобогащенной топливной смеси.
— Попадание на керамический наконечник датчика любых эксплуатационных жидкостей, растворителей, моющих средств, антифриза
— обогащенная топливно-воздушная смесь,
— сбои в системе зажигания, хлопки в глушителе
— Использование при установке датчика герметиков, вулканизирующихся при комнатной температуре или содержащих в своем составе силикон
— Многократные (неудачные) попытки запуска двигателя через небольшие промежутки времени, что приводит к накапливанию несгоревшего топлива в выпускном трубопроводе, которое может воспламениться с образованием ударной волны.
— Обрыв, плохой контакт или замыкание на «массу» выходной цепи датчика.

Ресурс датчика содержания кислорода в выхлопных газах обычно составляет от 30 до 70 тыс.км. и в значительной степени зависит от условий эксплуатации. Дольше служат, как правило, датчики с подогревом. Рабочая температура для них обычно 315-320°C.

Перечень возможных неисправностей лямбда-зонда:
-неработающий подогрев
-потеря чувствительности — уменьшение быстродействия

Причем это как правило самодиагностикой автомобиля не фиксируются.
Решение о замене датчика можно принять после его проверки на осцилографе.
Следует особо отметить, что попытки замены неисправного лямбда-зонда имитатором ни к чему не приведут — ЭБУ не распознает «чужие» сигналы, и не использует их для коррекции состава приготавливаемой горючей смеси, т.е. попросту «игнорирует».

Можно использовать и такой способ:
Если лямбда работала на нашем бензине более 2-3-х лет то можно не тратиться на ее проверку.
Ее стоит менять уже хотя бы по возрасту. Быстродействие все равно уже далеко от оптимального.

В автомобилях, система l-коррекции которых имеет два кислородных датчика, дело обстоит еще сложнее. В случае отказа второго лямбда-зонда (или «пробивки» секции катализатора) добиться нормальной работы двигателя сложно.

Как понять насколько работоспособен датчик?
Для этого потребуется осциллограф. Ну или специальный мотор-тестер, на дисплее которого можно наблюдать осциллограмму изменения сигнала на выходе ЛЗ. Наиболее интересными являются пороговые уровни сигналов высокого и низкого напряжения (со временем, при выходе датчика из строя, сигнал низкого уровня повышается (более 0,2В — криминал), а сигнал высокого уровня — снижается (менее 0,8В — криминал)), а также скорость изменения фронта переключения датчика из низкого в высокий уровень. Есть повод задуматься о предстоящей замене датчика, если длительность этого фронта превышает 300 мсек.
Это усредненные данные.

Возможные признаки неисправности датчика кислорода:
— Неустойчивая работа двигателя на малых оборотах.
— Повышенный расход топлива.
— Ухудшение динамических характеристик автомобиля.
— Характерное потрескивание в районе расположения каталитического нейтрализатора после остановки двигателя.
— Повышение температуры в районе каталитического нейтрализатора или его нагрев до раскаленного состояния.
— На некоторых автомобилях загорание лампы «СНЕСК ЕNGINЕ» при установившемся режиме движения

5. Как снять — установить.
Нужен подходящий ключ.
Для установки оптимально спец. высокая головка с прорезью для проводов и гранями снаружи.

Откручивать лучше на горячую, меньше риск сорвать прикипевшую резьбу.
Резьбовая часть как правило уже имеет спец смазку (высокотемпературную, токопроводящую). можно добавить и графитки.
Разъем надо поднять повыше оберегая от воды и грязи. Контакты смазать.
Если провода скручивались их тоже надо покрыть графиткой — окисляться не будут.
Насчет пайки надо хорошо подумать.
Дело в том что лямбда получает кислород по эл. проводам. Обратите внимание все разъемы лямбд непаянные а обжимные.
Полагаю лучше так и делать, обжимать-скручивать.

Снимать датчик стоит при работающем двигателе особого смысла нет. Он не так уж быстро остывает. А шанс получить пару ожогов есть реальный.
Просто пока трубопровод и датчик горячий.
После замены неплохо бы обнулить память путем снимания на 5-10 минут (-)клеммы с аккумулятора.

http://mondeoclub.ru/remont/images/l4.jpg

6. Для маргиналов. «Оживление» лямбды.
Во Владивостоке технология «оживления» лямбда-зонда уже отработана. Оказывается, достаточно продержать датчик десять минут в ортофосфорной кислоте при комнатной температуре, затем промыть водой — и он снова в строю. Правда, сигнал восстанавливается не сразу, а через час-полтора работы двигателя.
Для промывки датчик лучше вскрыть. На токарном стаже тонким резцом срезают у самого основания колпачок с отверстиями. Датчик (он представляет собой керамический стержень с напыленными платиновыми полосками) окунают в кислоту. Кислота разрушает нагар и свинцовую пленку на поверхности стержня. Важно не передержать датчик — могут разрушиться токопроводящие платиновые электроды. Зачищать его шкуркой или другим абразивом нельзя по той же причине. Очистив стержень от токопроводящей пленки, его промывают в воде и крепят колпачок каплей нержавеющей проволоки аргоновой сваркой.
Ученые из дальневосточного отделения РАН предлагают другой путь восстановления — более сложный и весьма надежный. Как известно из физики, плотность тока в газах определяется концентрацией ионов, их подвижностью и величиной заряда. В выхлопных газах ионы образуются от нагрева. Поскольку температура (стало быть, подвижность ионов) и напряженность поля (на электроды подается напряжение 1 В) известны, выходные его характеристики зависят лишь от концентрации ионов. Их замеряют осциллографом и частотомером (около 2 МГц). Далее на ультразвуковом диспергаторе в эмульсионном растворе проводится «мягкая зачистка» напыленных электродов. Возможен электролиз вязких металлов, осевших на их поверхности. При этом учитываются конструктивные особенности зонда и материал (металлокерамика или фарфор) с напылением малоинерционных металлов (платина, барий, цирконий и пр.). Восстановленный датчик испытывают приборами и устанавливают на автомобиль. Операцию можно проводить многократно.
Так российские инженеры и ученые доказали справедливость пословицы: «Голь на выдумки хитра», сумев разработать простую и остроумную технологию.

Устройство и принцип работы датчиков кислорода двигателя ЗМЗ-409

На автомобилях Уаз, в зависимости от экологического класса двигателя ЗМЗ-409 могли устанавливаться : один управляющий датчик кислорода, или два однотипных — управляющий и диагностический датчики кислорода. Устройство и принцип работы управляющего и диагностического датчиков кислорода полностью идентичны, они одинаковы и поэтому взаимозаменяемы.

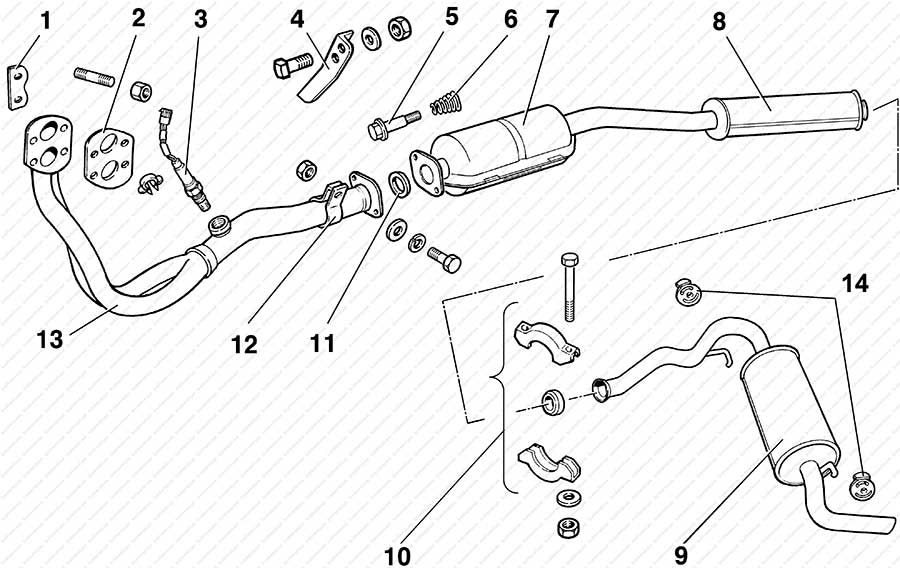

Управляющий датчик кислорода  устанавливается на приемной трубе глушителя перед каталитическим нейтрализатором отработавших газов, на всех автомобилях Уаз с двигателем ЗМЗ-409 оборудованном антитоксичными системами. На автомобилях Уаз с двигателем ЗМЗ-409 без антитоксичных систем, то есть экологического класса Евро-0 без нейтрализатора, вместо этого датчика установлена заглушка.

Второй, диагностический, датчик кислорода устанавливается на автомобили Уаз с двигателями ЗМЗ-409 экологического класса Евро-3 и Евро-4. Он находится на выпускной трубе после каталитического нейтрализатора. На автомобилях Уаз с ЗМЗ-409 Евро-2 такой датчик в системе управления двигателем отсутствует.

Общее устройство и применяемость датчиков кислорода на Уаз с двигателем ЗМЗ-409.

Датчик кислорода или как его еще называют — лямбда-зонд, состоит из : металлического корпуса с резьбой М18х1.5 и гайкой под ключ 22, диффузионного зонда состоящего из твердого электролита на основе диоксида циркония, перфорированного защитного наконечника и нагревательного элемента, который служит для быстрого прогрева датчика после запуска двигателя, так как для нормальной работы его температура должна быть не ниже плюс 300 градусов. Подключение датчика к жгуту проводов производится посредством контактной вилки с защелкой. Цепь подогрева датчика управляются непосредственно от блока управления.

На автомобили Уаз с двигателем ЗМЗ-409 экологического класса Евро-2 и электронным блоком управления Микас-7.2 устанавливался один управляющий датчик кислорода Siemens 5WK9-1000G, а с блоком Микас-11 — один Delphi OSP+ 25.368889.

На автомобили Уаз с двигателем ЗМЗ-409 экологического класса Евро-3 и Евро-4, с электронным блоком управления Bosch M17.9.7 или Bosch ME17.9.7, устанавливались два одинаковых датчика кислорода, управляющий и диагностический, Bosch LSF-4.2 0 258 006 537 или Bosch 0 258 030 064, или Siemens 5WK9-1000G.

Принцип работы управляющего и диагностического датчиков кислорода Уаз с двигателем ЗМЗ-409.

Кислород, содержащийся в отработавших газах, реагирует с диффузионным электрохимическим зондом датчика кислорода. В зависимости от степени концентрации кислорода зонд генерирует разное выходное напряжение : около 0.8-1.0 Вольта при пониженной концентрации кислорода в отработавших газах — богатая топливовоздушная смесь, и 0.2-0.4 Вольта при повышенной концентрации кислорода — бедная топливовоздушная смесь.

На основе величины выходного напряжения управляющего (первого) датчика кислорода, электронный блок управления двигателем определяет, какую команду по корректировке состава рабочей топливовоздушной смеси подавать на форсунки. Если смесь бедная, то дается команда на ее обогащение, если богатая, то соответственно на ее обеднение.

Выходной сигнал, вырабатываемый диагностическим (вторым) датчиком кислорода, указывает на степень присутствия кислорода в отработавших газах после нейтрализатора. На основе этого сигнала блок управления двигателем оценивает исправность и эффективность работы нейтрализатора.

Делается это путем простого сравнения двух сигналов от управляющего и диагностического датчиков. Если нейтрализатор работает нормально, то показания диагностического датчика будут значительно отличаться от показаний управляющего датчика. В тоже время одинаковые или близкие по значению показания будут указывать на неисправность или неэффективность работы нейтрализатора.

Влияние датчика кислорода на эксплуатационный расход топлива Уаз.

Регулирование состава топливовоздушной смеси осуществляется электронным блоком управления двигателя в основном по сигналам управляющего датчика кислорода, соответственно и общий расход топлива автомобиля будет напрямую зависеть от исправности и корректной работы этого датчика. Кроме того, неправильная работа управляющего датчика кислорода в случае какой то его неисправности может привести к перегреву и последующему выходу из строя каталитического нейтрализатора.

Возможные причины неисправностей и некорректной работы, методика и способы проверки обоих датчиков кислорода и их электрических цепей управления, а также коды неисправностей датчиков, генерируемые системой самодиагностики блока управления двигателем ЗМЗ-409, подробно рассмотрены в отдельном материале.

Похожие статьи:

• Поиск неисправностей в системе управления двигателем ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2 с блоками управления Микас-5.4, Микас-7.1 или Микас-7.2.
• Головка цилиндров, клапанный механизм и привод распределительных валов двигателей ЗМЗ-405, ЗМЗ-406, ЗМЗ-409, места контроля, предельные размеры, устранение дефектов.
• Электромагнитная топливная форсунка Bosch 0 280 150 711, устройство, характеристики, принцип работы, проверка исправности.
• Аккумулятор автомобилей УАЗ, повседневный уход, проверка уровня электролита и заряженности, зарядка аккумулятора.
• Датчик температуры 19.3828, устройство, принцип работы, характеристики, способы и схемы для проверка исправности.
• Датчики аварийного давления масла ММ120, ММ111В и 30.3829, устройство, принцип работы, определение неисправностей.

Замена датчика кислорода на приоре

Добро пожаловать!
Датчик кислорода – он же лямбда зонд в народе, как его только не называют, но всё же единственное у него настоящее название, это Датчик концентрации кислорода, на приоре всего два этих датчик, в отличие от автомобилей ВАЗ 2114, ВАЗ 2110, и т.д. (На них по одному датчику), но тоже не на всех, вот к примеру если брать автомобиль ВАЗ 2114 с 1.6 двигателем, то там тоже присутствует два кислородных датчика, на ВАЗ 2110 с шестнадцати клапанным двигателем тоже два и на приоре как вы уже успели заметить тоже два, один из них идёт как диагностический и определяет сгоревшую смесь и подаёт эти показания на контроллер (Это ЭБУ, его ещё мозги называют) а другой идёт как регулирующий и он уже от и до регулирует смесь у автомобиля, стоят эти датчики по разному, то есть диагностический стоит после катализатора, а регулирующий до него, более подробно вы с этим со всем подробно в статье ознакомитесь.

Примечание!
Замена обоих датчиков производиться при наличие: Гаечных ключей и перчаток, из гаечных ключей вам именно нужно будет запастись ключом «на 22» которым вы и будете отворачивать датчик!

Краткое содержание:

Где находятся датчики кислорода?
На выпускном коллекторе их местонахождение, они в него вкручены, если быть более точнее, то в коллекторе присутствует два отверстия с резьбой, одной до катализатора, второе после него, так вот в первое отверстие которое идёт до катализатора ввёрнут регулирующий кислородный датчик (Указан синей стрелкой), он кстати в основном всегда и выходит из строя, а в другое отверстие которое идёт после катализатора ввёрнут диагностический датчик и для наглядности на фото ниже этот датчик указан красной стрелкой.

Когда нужно менять датчики кислорода?
Начнём с диагностического, он нужен лишь для того чтобы контроллер понимал в каком состоянии находиться коллектор при условии что регулирующий датчик будет исправен, попробуем объяснить простыми словами, к примеру автомобиль работает нормально все датчики исправны но засорён очень сильно катализатор, диагностический датчик это понимает потому что он стоит за ним и определяет богатая ли смесь после катализатора вылетает или же бедная, тем самым если он определит что, что то с катализатором не так, то в таком случае лампа «Check Engine» загорится, второй же датчик, регулирующий, уже смесь регулирует и при выходе его из строя, концентрация выхлопных газов повышается (Всё это из-за того что смесь богатиться, простыми словами из глушителя будет более чёрный дым выходить чем это было ранее и расход увеличится), ухудшается приёмистость и холостой ход становится неровный, лампа «Check Engine» в этом случае может как загореться, так и не гореть вовсе (Она загорится только если датчик полностью умрёт, если же он будет на грани умирания и уже неверные показания будет давать, то данная лампа не загорится).

Примечание!
Данный датчик выходит из строя и загрязняется от неправильно настроенной смеси, а не правильно настроена она может из-за некачественного бензина, из-за неправильно выставлено зажигания и т.д., в общём со временем датчик из-за этого загрязняется и плохо подавать сигнал начинает, поэтому если вы его проверили на работоспособность (Как это сделать мы ниже описали) и вольтметр показал что датчик не работает и он загрязнён у вас сильно при этом, тогда его можно попробовать прочистить, делается это с помощью ортофосфорной кислоты (Она просто единственная кто его берёт), а именно она выливается в стакан (Вся) и в ней замачивается датчик (Минут 15-20), после чего он вынимается и моется в воде (На контакты разъёма не попадите водой в этом случае), далее сушится и устанавливается на автомобиль (Если вы видите что датчик за 15-20 минут не очистился, то можете его ещё раз положите в кислоту и подождать ещё некоторое время), после проделанной операции есть вероятность что вы его вернёте к жизни, только если он будет отлично работать то вообще не рекомендуем так делать, потому что есть вероятность что он умереть может после такой процедуры.

Как заменить датчик кислорода на ВАЗ 2170-ВАЗ 2172?

Примечание!
Когда вы придёте в автомагазин или же на рынок, там будет небольшой но и не малый выбор датчиком кислорода (Если магазин специализированный), какие то будут идти с нагревательным элементом, а какие то нет, машины Лада Приора с завода комплектуются датчиками с нагревательным элементом, поэтому то и при выборе брать нужно будет именно такой, он по дороже выйдет, но суть вся заключается в следующим, датчики кислорода начинают нормально работать только лишь когда они нагреваются до 300 °С, по началу кстати автомобиль (Пока он не прогрет) работает вообще по другим датчикам и датчик кислорода только вступает в работу когда он прогрет и чтобы он долго не прогревался, данный нагревающий элемент в него и встраивают, поэтому при покупке не ошибитесь!

Снятие:
1) Оба датчика, что диагностический, что регулирующий, снимаются абсолютно одинаково, поэтому пример замены мы будем показывать на самом верхнем, в начале если автомобиль прогрет дайте ему полностью остыть, потому что при рабочей температуре двигателя, температура выпускного коллектора доходит порядка до 300-500 °С, а может и больше если машина будет красться в пробки в тёплую погоду и тем самым греться, после того как двигатель остынет, с минусовой клеммы аккумулятора скиньте провод который к ней крепиться (Если вы не умете этого делать, тогда изучите статью под названием: «Замена аккумулятора», там в пункте 1 всё описано) и после чего отожмите фиксатор который на фото ниже указан стрелкой и разъедините между собой колодку проводов и разъём, который идёт от кислородного датчика.

2) Следом идущий провод от датчика кислорода, выньте из теплоизоляционного щитка, он к нему за счёт защёлки крепиться, чтобы её вынуть, нужно будет просто сжать фиксатор (Защёлку) руками и вынуть её из отверстия в щитке как это показано на первом рисунке на фото ниже и в завершение при помощи гаечного ключа или же специальной головки которую можно найти в автомагазине (Высокая торцевая головка с разрезным сектором она называется, очень удобная вещь, если будете работать с автомобилями в дальнейшем то его приобретите, если же замену делаете только лишь для себя то он вам не нужен, потому что и гаечным ключом справитесь) выкрутите сам датчик кислорода как это показано на втором рисунке, на фотографии ниже:

Установка:
Новый датчик на своё место устанавливается в обратном порядке снятию, кстати рекомендуем перед установкой резьбу у датчика смазать хорошей графитной смазкой.

Проверка датчика кислорода:

1. Любой датчик, любую деталь нужно проверять перед тем как бежать в магазин и покупать новую, для проверки датчика кислорода вам нужно будет запастись вольтметром и скрепкой, либо же ноутбуком и проводом для диагностики, начнём сперва описывать первый вариант, он заключается в следующем, находите на разъёме идущим от датчика кислорода сигнальный провод, он может быть любого цвета но как правило он идёт чёрным, поэтому если у вас есть чёрный провод то можно попробовать начать с него, а именно к нему нужно будет подсоединить положительный провод идущий от вольтметра (Через скрепку подсоединять нужно), а отрицательный провод кинуть на массу (Массой может выступать двигатель автомобиля) и после чего заведя автомобиль, нужно будет смотреть на показания которые будет давать вольтметр, они не должны выходить за 1 и на 0 не должны стоять, то есть в районе 0.01-0.99 колеблются показания должны, если всё так и будет то датчик исправен, если же показания при работающем двигателе застынут на какой либо отметки (К примеру 0.32) то датчик неисправен и нуждается в замене.

Примечание!
Такой способ проверки который указан в пункте 1, кстати ещё в ролике показан который размещён ниже:

2. Теперь второй способ который делается при помощи ноутбука, а заключается он в следующем, подключаете через диагностический разъём и провод, ноутбук к мозгам автомобиля, после чего заводите и выставляете на ноутбуке через соответствующую программу все данные по кислородному датчики и убеждаетесь чтобы они колеблются и не стоят на одном месте, более подробно как провести эту процедуру, вы можете увидеть на примере автомобиля Лада Калина, как это в видео-ролике чуть ниже показано.

Дополнительный видео-ролик:
Увидеть наглядно процесс снятия данного датчика с выпускного коллектора автомобиля, вы можете в видео-ролике который расположен чуть ниже:

Датчик кислорода (лямбда-зонд) ВАЗ 21083, 21093, 21099

В системах управления (ЭСУД) инжекторного 2111 и карбюраторного 21083 с микропроцессорным управлением, двигателей автомобилей ВАЗ 21083, 21093, 21099 применяется датчик измерения концентрации кислорода в отработанных газах (Лямбда-зонд, ДК). Разберем его основные параметры.

Датчик кислорода (Лямбда-зонд) ЭСУД ВАЗ 21083, 21093, 21099

Назначение датчика кислорода

Датчик кислорода измеряет количество кислорода в отработанных газах. По этим показателям определяется какая, богатая (мало кислорода) или бедная (много кислорода) топливная смесь поступает на данный момент в двигатель. После чего ЭБУ корректирует необходимое количество впрыскиваемого через форсунки в цилиндры двигателя топлива.

Устройство датчика кислорода

Датчик кислорода работает только в паре с каталитическим нейтрализатором. Он состоит из корпуса, чувствительного элемента, способного генерировать напряжение от 500 до 900 мВ, нагревательного элемента, служащего для нагрева чувствительного элемента и проводов с соединительной колодкой. В системах управления двигателем с контроллером GM датчик нагревательный элемент включен постоянно, с контроллерами BOSH и Январь 5 включается при необходимости.

Датчик кислорода 21083, схема

Расположение датчика кислорода на автомобиле

На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111  датчик кислорода устанавливается в нижней части приемной трубы глушителя (штанов).

Как работает датчик кислорода

Для того чтобы определить длительность открытия форсунок и соответственно объем впрыскиваемого топлива контроллер каждые 7 мс собирает сигналы с датчиков ЭСУД о нагрузке, оборотах двигателя, скорости автомобиля. Данные обрабатывает его программа, в которую в качестве постоянной величины вводится значение Лямбда (стехиометрическое соотношение воздуха и бензина в топливной смеси — 14.7/1). При таком составе топливная смесь сгорает наиболее полно и в воздух попадает меньше вредных веществ. Чтобы блок управления мог проконтролировать состав топливной смеси и скорректировать его в сторону стехиометрического соотношения, ему необходимы данные о составе топливной смеси на данный момент. Эти данные он получает с датчика концентрации кислорода.

Специальное покрытие чувствительного элемента датчика кислорода обладает свойством взаимодействовать с кислородом, имеющимся в выхлопных газах двигателя. Много кислорода в газах – происходит реакция его окисления на поверхности датчика, на контроллер поступает низкое напряжение (50 – 200 мВ). Это означает топливная смесь бедная, необходимо увеличить дозу впрыска. Мало кислорода – на поверхности датчика идут реакции восстановления кислорода, напряжение возрастает до 700 – 900 мВ. Для контроллера это сигнал, что топливная смесь богатая, необходимо ее обеднение.

Датчик кислорода работает только в прогретом как минимум до 300 градусов состоянии. Для вывода датчика на рабочий режим в нем установлен нагревательный элемент. Пока двигатель холодный, контроллер подает на датчик кислорода опорный сигнал 450 мВт, взамен получает сигнал 300-600 мВ. В такой ситуации расчет топливоподачи ведется без учета показаний датчика кислорода, так называемый режим «разомкнутой петли». Учитываются показания только датчиков положения коленчатого вала, датчика массового расхода воздуха, датчика положения дроссельной заслонки, датчика температуры охлаждающей жидкости. Взамен показаний датчика кислорода применяются некие усредненные значения, имеющиеся в программе. Топливная смесь в этом случае несколько переобогащена, но это и требуется для не прогретого двигателя. По мере прогрева датчика его показания выходят за пределы 300 – 600 мВ и контроллер начинает расчет топливоподачи в режиме «замкнутой петли», то есть с учетом показаний датчика кислорода.

Неисправности датчика кислорода

— Поверхность датчика кислорода загрязнена сажей. Это может произойти в связи с постоянным переобогащением  топливной смеси из-за пропусков зажигания при неисправности системы зажигания, применения некачественного топлива. В этом случае на контроллер поступает сигнал о том, что топливная смесь бедная, и он увеличивает ее обогащение. Как следствие возрастает расход топлива. Нейтрализатор, дожигающий богатую смесь, перегревается, его соты оплавляются и через некоторое время он выходит из строя.

— Помимо этого выводят из строя датчик кислорода этилированный бензин, масло и тосол попавшие в топливную смесь, пары герметиков, применяемых при ремонте двигателя.

— Одним из первых признаков выхода из строя датчика кислорода является появление неустойчивого холостого хода двигателя (хотя эта неисправность может быть связана с другими причинами), а через некоторое время вообще отказ двигателя работать на холостом ходу.

При появлении признаков неисправности датчика кислорода следует провести его проверку. См. «Проверка датчика кислорода (ДК) ЭСУД автомобилей ВАЗ 2108, 2109, 21099».

Применяемость датчика кислорода на автомобилях ВАЗ 21083, 21093, 21099 инжектор

ВАЗ 21083, 21093, 21099 с контроллером GM ISFI-2S (2111-1411020-10 (20, 21)) и нейтрализатором – нормы ЕВРО-2,  применяется датчики кислорода GM 2112-3850010-11, BOSH 2112-3850010-40.

ВАЗ 21083, 21093, 21099 с контроллерами BOSH M1.5.4 (2111-1411020-70), BOSH M1.5.4N (2111-1411020-60), Январь 5.1 (2111-1411020-61), VS 5.1 (2111-1411020-62) и нейтрализатором – нормы ЕВРО-2, применяется датчик кислорода BOSH 2112-3850010-20.

ВАЗ 21083, 21093, 21099 с контроллером BOSH MР7.0Н (2111-1411020-50) и нейтрализатором – ЕВРО-3, применяется датчики кислорода BOSH 2112-3850010-20 (управляющий) и BOSH 2112-3850010-30 (диагностический).

Примечания и дополнения

— В системах управления инжекторными двигателями автомобилей ВАЗ 21083, 21093, 21099 под нормы токсичности Евро-3 помимо датчика концентрации кислорода применяется еще один, так называемый диагностический датчик кислорода (ДДК). Он устанавливается в выпускном тракте двигателя автомобиля после нейтрализатора. Принцип действия его аналогичен основному (управляющему) датчику кислорода. Его показания необходимы блоку управления для корректировки состава топливной смеси и контроля за полнотой сжигания отработанных газов  нейтрализатором.

— Состав топливовоздушной смеси, при котором происходит наиболее полное ее сгорание в двигателе, называется стехиометрическим. Это соотношение 14.7/1 (14.7 частей воздуха и 1 часть топлива). Его устанавливает контроллер, ориентируясь на показания датчика кислорода. Еще одно название стехиометрического состава топливной смеси – Лямбда, поэтому датчик кислорода называется Лямбда-зонд.

— В ЭСУД ВАЗ 21083, 21093, 21099 под нормы токсичности Россия-83 с регулировкой СО-потенциометром датчик кислорода отсутствует.

Еще статьи по инжектору автомобилей ВАЗ 21083, 21093, 21099

— Регулятор холостого хода инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Датчик массового расхода воздуха инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Датчик температуры инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Датчик положения коленчатого вала (ДПКВ) инжекторных двигателей автомомобилей ВАЗ 21083, 21093, 21099

— Применяемость контроллеров (ЭБУ) в системах управления инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

Функции кислородных датчиков в выхлопных системах

В свое время самые ранние выхлопные системы были глухими металлическими связями. Конечно, сварные трубы работали качественно. Они достаточно хорошо избавляли двигатель от отработанных газов, но в системе не было контроля выбросов. Сегодняшние выхлопные трубы отличаются продуманным дизайном. Они включают в себя специальный датчик кислорода, датчик O2, который контролирует и контролирует выбросы двигателя. Все дело в обратной связи, но что меняет этот контур управления?

Топливная смесь

Датчики кислорода (O2) обычно устанавливаются в выпускном коллекторе.Они контролируют кислород, потому что это атмосферный газ, который смешивается с вашим топливом, чтобы вызвать сгорание. Двигатели точно настроены так, что основная часть топлива сгорает, а отходы не остаются, но если коэффициент сжигания богат кислородом, что ж, эта тяжелая смесь будет вызывать отходы. Точно так же бедная смесь кислорода и топлива также вызывает загрязнение. Датчики O2 обнаруживают этот дисбаланс и отправляют данные на компьютер вашего двигателя, когда индикатор проверки двигателя начинает мигать.

Активный контроль выбросов

Если соотношение топливо / кислород не в норме, происходит загрязнение, но бортовые датчики всегда под рукой, чтобы сообщить вам об этой опасности для окружающей среды.Однако технология не останавливается на достигнутом, и не только тогда, когда петля обратной связи срывается, чтобы постоянно обновлять коэффициент сжигания. Компьютер двигателя регулирует смесь, ориентируясь на крошечный контур обратной связи, чтобы он мог управлять количеством кислорода, входящего в цикл сгорания.

Безопасность в цифрах

По мере ужесточения стандартов контроля выбросов количество кислородных детекторов, устанавливаемых в современные автомобили, увеличилось вдвое. Например, перед каталитическим нейтрализатором установлен входной детектор.Он обнюхивает входящую смесь, в то время как второй монитор ниже по потоку отмечает выходную смесь кислорода и топлива. Компьютер выполняет небольшую арифметику, сравнивает два значения и ставит невидимую галочку для модуля cat. Как выпускной коллектор двигателя, так и остальная часть выхлопной системы выдают постоянно контролируемые выходные сигналы таким образом, чтобы замкнутая обратная связь поддерживала идеально сбалансированный цикл горения.

На первый взгляд кажется, что датчики O2 предназначены для того, чтобы сжечь индикаторы проверки двигателя и вызвать у вас головную боль, но их истинная цель — информировать компьютер вашего автомобиля, чтобы точно контролировать смесь топлива и кислорода.Если эта взрывоопасная смесь такова, что ж, никаких загрязняющих веществ не образуется, но если она горит слишком богато или слишком бедно, будут происходить опасные выбросы. Что еще хуже, пострадает экономия топлива, в то время как характеристики двигателя упадут, а ключевые компоненты будут повреждены.

Trufit Exhaust
437 Warrigal Road,
Moorabbin, VIC 3189
Австралия
Обслуживаемые районы: Мельбурн
Тел .: Trufit на Google Trufit Maps Выхлоп в поиске Google

Что это такое и почему они портятся

21 ноября 2018, 4:04 Опубликовано Writer

Ваш механик когда-нибудь говорил вам, что вам нужен новый датчик O2 в вашем автомобиле? Во всяком случае, что это такое и почему все портится? Читайте дальше, чтобы получить полную информацию об этом типе ремонта автомобилей в Мэдисоне, штат Теннесси.

Дело в том, что это мелкий ремонт, но он имеет большое значение. Вот основы.

Что это такое

Датчик O2 (датчик кислорода) является частью выхлопной системы автомобиля. Он очень похож на свечу зажигания, но выполняет другую функцию. В большинстве современных автомобилей датчики O2 расположены перед каталитическим нейтрализатором и после каталитического нейтрализатора. Автомобили с двойным выхлопом имеют четыре датчика O2.

Эта часть контролирует количество кислорода в выхлопных газах вашего автомобиля.На основе этого показания компьютер транспортного средства регулирует топливно-кислородную смесь, которая подается в двигатель. Датчик отслеживает как чистоту выхлопа, так и эффективность преобразователя.

Почему ломается

Со временем детали автомобиля изнашиваются. То же самое и с датчиком O2. На современных автомобилях кислородный датчик может прослужить до 100 000 миль. Однако у большинства возникают проблемы до этого момента. Когда вы используете свой автомобиль, датчик O2 покрывается побочными продуктами сгорания.Через некоторое время на датчике слеживаются свинец, сера и присадки к топливу. Этот мусор не позволяет датчику посылать соответствующий сигнал. На этом этапе его необходимо заменить.

Есть несколько вещей, которые могут ускорить выход из строя датчика O2. Если вы не выполните рекомендованное обслуживание вашего автомобиля, такое как замена воздушного фильтра и замена свечи зажигания, датчик O2 может выйти из строя быстрее, потому что больше грязи и сажи скапливается на вашей системе выбросов. Кроме того, использование топлива, не рекомендованного для вашего автомобиля, также может ускорить выход из строя O2, как и использование некачественного топлива.

Чтобы избежать более частого ремонта автомобилей в Мэдисоне, штат Теннесси, регулярно проводите техническое обслуживание вашего автомобиля. Используйте рекомендованные запчасти, а также высококачественные продукты и услуги, чтобы ваш автомобиль работал бесперебойно как можно дольше.

Когда плохо

Как узнать, нужен ли вам новый датчик O2? Когда эти детали выходят из строя, они запускают контрольную лампу двигателя. Фактически, эта неисправность является частой причиной включения индикатора проверки двигателя. Еще один признак того, что ваш датчик O2 неисправен, — это неудачный тест на выбросы.

Проблема с этим датчиком также может указывать на дополнительные проблемы, такие как неисправность каталитического нейтрализатора. Однако, если проблема заключается просто в изношенном датчике O2, эту деталь довольно просто и недорого заменить. Не стесняйтесь обращаться к своему постоянному поставщику услуг по ремонту автомобилей в Мэдисон, штат Теннесси, чтобы решить эту проблему как можно скорее и обеспечить надлежащее функционирование вашей системы выбросов.

Дышите легче

Горит ли индикатор проверки двигателя? Вам нужен новый датчик O2? Дышите легче с надежным и доступным сервисом от Rivergate Muffler & Auto Repair.У нас работают лучшие сертифицированные механики, которые предлагают отличный ремонт двигателей, трансмиссий, электрических систем и многого другого. Свяжитесь с нашей командой сегодня!

Категория: Ремонт автомобилей

Это сообщение написано писателем

Что делает кислородный датчик?

Что такое датчик кислорода? Что это делает?

Датчики кислорода

, обычно называемые датчиками O2, являются частью выхлопной системы вашего автомобиля.Датчики, расположенные ниже по потоку, после нейтрализатора, предназначены для отслеживания количества вредных выхлопных газов, поступающих в каталитический нейтрализатор и выходящих из него, чтобы убедиться, что преобразователь работает должным образом. Датчик на самом деле измеряет не количество кислорода, а скорее разницу между количеством кислорода в выхлопных газах и количеством кислорода в воздухе. Также имеется датчик кислорода на входе, который контролирует выхлопные газы, чтобы помочь компьютеру отрегулировать соотношение топлива и воздуха для максимального расхода газа и мощности.

Богатая смесь (слишком много топлива) требует от датчиков кислорода. Потребность в кислороде заставляет внутреннюю цепь кислородного датчика накапливать напряжение. Бедная смесь (недостаточно топлива) вызывает низкое напряжение. Изменение сигнала, который датчик кислорода отправляет в компьютер двигателя, может привести к повреждению автомобиля, не говоря уже о том, что это крайне незаконно и влечет за собой крупный штраф. Когда двигатель находится под более низкой нагрузкой, такой как замедление разгона или поддержание постоянной скорости, он работает в режиме замкнутого контура.В этом режиме ваш автомобильный компьютер в основном ожидает вашего следующего движения, предполагая, что вы будете ускоряться или замедляться. Этот цикл заставляет двигатель работать как на обедненной, так и на богатой смеси. Поскольку компьютер пытается поддерживать золотую середину, если компьютерные модификации были внесены в двигатель, заставив его работать на умеренно обедненной смеси, произойдет небольшое увеличение экономии топлива, обычно за счет выбросов, гораздо более высоких температур выхлопных газов и увеличение мощности, которое может быстро перерасти в пропуски зажигания и резкую потерю мощности, а также возможное повреждение двигателя при чрезвычайно обедненном соотношении воздуха и топлива.

Если в результате модификаций двигатель будет работать на обогащенной смеси, произойдет небольшое увеличение мощности до определенного предела (двигатель начинает заливаться из-за слишком большого количества несгоревшего топлива), но за счет снижения экономии топлива и увеличения количества несгоревших углеводородов в выхлопе. который превратит ваши каталитические нейтрализаторы в небольшую печь. Продолжительная работа на богатых смесях может вызвать катастрофический отказ каталитического нейтрализатора. ЭБУ также управляет синхронизацией двигателя зажигания вместе с импульсом топливной форсунки, поэтому модификации, которые изменяют работу двигателя на слишком бедную или слишком богатую, также могут привести к неэффективному расходу топлива, когда топливо воспламеняется слишком рано или слишком поздно в цикле сгорания.Неисправный датчик O2 может вызвать срабатывание контрольной лампы двигателя, а также зарегистрировать неисправный каталитический нейтрализатор, случайные пропуски зажигания в цилиндрах, коды положения распределительного / коленчатого вала и даже коды трансмиссии. Как правило, замена датчика кислорода может избавить вас от многих головных болей и неправильной диагностики. Плохая экономия топлива, заикающийся двигатель или неприятный запах тухлых яиц? Это некоторые из распространенных симптомов неисправного датчика кислорода, которые, если их обнаружить на ранней стадии, могут предотвратить более серьезные повреждения, перечисленные выше.

В компании Lou’s Custom Exhaust of Hyannis, Plymouth, Quincy и Westport у нас есть возможность прочитать любой индикатор проверки двигателя и диагностировать причину неисправного датчика, каталитического нейтрализатора или любой другой проблемы с выбросами, которая может быть связана с индикатором проверки двигателя. .

Позвоните нам, если вам нужна бесплатная оценка и бесплатная диагностика контрольных ламп двигателя в любом из наших 4 офисов:

Хайаннис 508-771-2500
Плимут 508-746-3500
Куинси 617-773-6500
Вестпорт 508-646-1500

Разбираемся с вашими датчиками: датчик температуры выхлопных газов

Благодаря все более строгим законам о выбросах, датчики температуры выхлопных газов становятся все более популярными в современных автомобилях. А поскольку они часто выходят из строя, они также становятся все более популярными.Здесь мы объясняем, что делает датчик температуры выхлопных газов, почему и как он выходит из строя, и как его заменить, чтобы вы могли воспользоваться этой быстрорастущей возможностью обслуживания с качественным ремонтом, отвечающим передовым требованиям.

Что такое датчик температуры выхлопных газов?

Как следует из названия, датчик температуры выхлопных газов измеряет температуру выхлопных газов. Затем эта информация передается обратно в блок управления двигателем или ЭБУ, где предпринимаются соответствующие действия. В бензиновых двигателях его основная роль заключается в защите ключевых компонентов от более высоких температур, характерных для двигателей меньшего размера, поэтому, если датчик обнаруживает чрезмерные температуры, ЭБУ снижает температуру, например, за счет снижения давления наддува в случае турбокомпрессора. или увеличение количества топлива, впрыскиваемого в каталитический нейтрализатор.В дизельных двигателях датчики температуры выхлопных газов также используются для контроля температуры сажевого фильтра (DPF), чтобы установить правильную температуру для регенерации, уменьшая вредные выбросы. Нередко на выхлопе устанавливают три или более датчика; один перед турбокомпрессором, один перед сажевым фильтром и третий после сажевого фильтра.

Как работают датчики температуры выхлопных газов?

Есть два типа датчиков температуры выхлопных газов; один с чувствительным элементом с положительным температурным коэффициентом (PTC), а другой с отрицательным температурным коэффициентом (NTC), единственная разница заключается в том, как они измеряют температуру.Элемент NTC имеет высокое сопротивление при низких температурах и низкое сопротивление при высоких температурах. Другими словами, его сопротивление уменьшается с повышением температуры. В то время как в элементе PTC, наиболее распространенном типе, сопротивление увеличивается в соответствии с температурой. В любом случае сопротивление в блоке управления двигателем назначается температуре и предпринимаются соответствующие действия.

Почему выходят из строя датчики температуры выхлопных газов?

Одной из частых причин выхода из строя датчика температуры выхлопных газов является воздействие чрезмерно высоких температур — в некоторых случаях более 900 ° C — именно от этого они защищают другие компоненты.Как и все проводные датчики, сильная вибрация также может ослабить внутренние соединения, а любые изгибы или скручивания могут привести к разрыву провода, что делает их особенно уязвимыми для повреждения при замене других компонентов в выхлопной системе. Все это, наряду с загрязнением другими жидкостями, такими как масло или антифриз, может повлиять на характеристики чувствительности датчика, вынуждая его выходить за пределы допуска и давать неточные показания.

Каковы симптомы неисправности датчика температуры выхлопных газов?

Неисправный датчик температуры выхлопных газов может негативно повлиять на систему нейтрализации выхлопных газов автомобиля, что приведет к появлению следующих симптомов:

• Контрольная лампа двигателя: если ЭБУ обнаруживает проблему с датчиком или сигналом, он включает контрольную лампу двигателя.
• Пониженная топливная эффективность: если датчик выдает неправильное напряжение, процесс регенерации DPF может занять больше времени, что приведет к увеличению расхода топлива.
• Ненужная регенерация DPF: неисправные датчики также могут привести к ненужной регенерации, вызывая неудобства для владельца транспортного средства.
• Неудачный тест на выбросы: ложное показание может привести к неисправности системы рециркуляции отработавших газов без включения контрольной лампы двигателя. Это может привести к сбою теста на выбросы.
• Отказ компонента: повышение температуры выхлопных газов также может способствовать преждевременному выходу из строя других выхлопных или внутренних компонентов двигателя.

Как устранить неисправность датчика температуры выхлопных газов?

Чтобы диагностировать неисправный датчик температуры выхлопных газов, выполните следующие действия:

• Проведите проверку электроники и считайте коды неисправностей с помощью диагностического прибора.
• Осмотрите разъемы на предмет признаков коррозии или ослабленных соединений.
• Проверьте проводку на предмет обрывов или повреждений, которые могут вызвать короткое замыкание на массу.
• Осмотрите датчик на предмет скопления загрязнений и при необходимости очистите чистой сухой тканью.
• Для проверки датчика используйте отдельное устройство измерения ИК и сравните показания с данными в реальном времени, полученными при использовании диагностического прибора. Запустите двигатель, чтобы температура выхлопных газов увеличилась, и сравните показания.
• При включенном зажигании автомобиля и отключенном разъеме датчика EGT измерьте напряжение на разъеме датчика — должно быть 5 вольт. Если нет, проследите провод обратно к ЭБУ и проверьте там питание.

Каковы наиболее распространенные коды неисправностей датчика температуры выхлопных газов?

Общие коды неисправностей включают:

• P0544: Датчик температуры ОГ, банк 1, датчик 1 — неисправность электрической цепи
• P0546: Датчик температуры выхлопных газов, ряд 1, датчик 1 — высокий входной сигнал
• P2033: Температура выхлопных газов, ряд 1, датчик 2 — высокий уровень сигнала
• P247A: Датчик температуры выхлопных газов, ряд 1, датчик 3 — вне допустимого диапазона
• P0549: Датчик температуры ОГ, ряд 2, датчик 1 — высокий уровень сигнала
• P2031: Температура ОГ 1, датчик 2 — неисправность электрической цепи

Обратите внимание, что по своей конструкции датчики PTC будут продолжать передавать дезинформацию в ЭБУ без установки диагностического кода неисправности.

Как заменить датчик температуры выхлопных газов?

Если температура выхлопных газов неверна, его необходимо заменить — просто следуйте практическому совету:

• Найдите неисправный датчик. Обратите внимание, что положение может варьироваться в зависимости от их функции; до или после турбокомпрессора, каталитического нейтрализатора и сажевого фильтра, а также в системе снижения выбросов NOX.
• Затем отсоедините электрический разъем и открутите датчик с помощью торцевого ключа, стараясь не повредить близлежащие компоненты.
• Подготовьте новый датчик, при необходимости нанеся противозадирный состав на резьбу. Обращайтесь осторожно, чтобы не повредить компонент.
• Установите новый датчик температуры выхлопных газов и затяните с требуемым моментом в соответствии с рекомендациями производителя транспортного средства.
• Установите на место электрический разъем, а затем отрицательную клемму аккумуляторной батареи.
• Теперь снова подключите диагностический прибор и удалите все связанные коды неисправностей.
• Включите зажигание и убедитесь, что индикатор проверки двигателя не горит и выхлопная система работает правильно.
• Наконец, проведите дорожное испытание.

Датчик кислорода

: все, что вам нужно знать

Автомобиль требует бензина для работы, но ему также нужен кислород. Вашему автомобилю требуется кислород, чтобы создать искру, чтобы зажечь двигатель и сжечь бензин, который создаст необходимое топливо. Большинству автомобилей требуется соотношение 14 граммов кислорода на каждый грамм газа. Как узнать, правильно ли у вас сбалансирован баланс, чтобы ваш автомобиль продолжал работать эффективно?

Как работает датчик кислорода?

Датчик кислорода обычно устанавливается в выхлопном потоке транспортных средств для измерения содержания кислорода в выхлопных газах.Датчик сравнивает содержание кислорода с содержанием кислорода в воздухе и передает эту информацию обратно на компьютер двигателя вашего автомобиля (да, в вашем автомобиле есть компьютер), называемый модулем управления двигателем (ECU). Правильно функционирующий датчик кислорода поможет вашему автомобилю не только пройти тест на выбросы, но и повысит его топливную экономичность.

Новые автомобили будут иметь несколько датчиков, чтобы компьютер двигателя мог получать два показания и больше данных. По сути, перед каталитическим нейтрализатором в выхлопной трубе и после него расположены датчики кислорода перед и после него, также называемые датчиком 1 и датчиком 2.

1. Датчик O2, расположенный выше по потоку, контролирует эффективность сжигания двигателя и отправляет данные обратно в ЭБУ, который рассчитывает оптимальное соотношение воздух-топливо для поддержания работы двигателя с хорошим КПД и мощностью.

2. С другой стороны, показания датчика O2 ниже по потоку сравниваются с показаниями датчика O2 выше по потоку, и когда показания приближаются достаточно близко, бортовой компьютер выдает диагностический код неисправности каталитического нейтрализатора, поскольку он не работает должным образом и предотвращает токсичность. частицы от попадания в воздух.

Сколько датчиков O2 есть в моем автомобиле?

Количество датчиков O2 зависит от номера выхлопной трубы. При необходимости каждая выхлопная труба должна быть оборудована одним каталитическим нейтрализатором, а для каждого каталитического нейтрализатора — двумя датчиками O2. Таким образом, в вашем автомобиле может быть два, четыре или шесть датчиков O2.

Можно ли водить машину с неисправным датчиком кислорода?

Да, вы можете ездить с неисправным кислородным датчиком, если вы все еще можете запустить двигатель и не испытываете особых затруднений при вождении.Но не оставляйте его в покое более чем на пару дней, так как это может вызвать проблемы с безопасностью и привести к неисправности других частей вашего автомобиля.

Неисправный кислородный датчик может привести к вялому и грубому вождению с остановками, а также к низкой топливной эффективности и высокому загрязнению. А если оставить его там на несколько месяцев, это может привести к серьезным проблемам в двигателе и каталитическом нейтрализаторе, ремонт или замена которых обходятся в тысячи долларов.

Таким образом, вам нужно как можно скорее проверить кислородный датчик, как на выходных сходить к механику.Если у вас есть инструмент для диагностики автомобиля, вы можете прочитать код OBD2, поискать возможные причины в Интернете и попробовать несколько простых исправлений. Иногда код неисправности, указывающий на то, что датчик O2 неисправен, можно удалить, очистив датчик O2 или заменив подсоединенную трубу.

Что происходит при выходе из строя датчика O2?

Поскольку датчики O2 очень важны для системы вашего автомобиля, рекомендуется заменять датчики каждые 60 000–90 000 миль.Есть несколько признаков, которые помогут вам узнать, когда пора ехать на автомобиле для замены датчика.

Проверьте, горит ли свет двигателя

Это самый простой знак. Эти предупреждающие индикаторы на вашей приборной панели — это не просто красивые картинки, они говорят вам, когда с вашим автомобилем что-то не так. Если вы видите индикатор проверки двигателя, вам лучше провести диагностический тест и выяснить, что с вашим автомобилем.

Плохой газ, пробег

Вы заправляете бензобак чаще, чем обычно? Это признак того, что что-то не работает, и ваш датчик O2 потенциально может быть одной из причин.Эффективность расхода топлива со временем будет снижаться, поэтому вам нужно будет следить за этим, чтобы распознать закономерность.

Ошибка теста на выбросы

Все ненавидят неудачи, особенно на тестах, но ваш тест на выбросы вредных веществ может оказаться дорогостоящим (особенно если вам придется платить за второй). Плохие кислородные датчики — одна из наиболее частых причин отказа во время проверки на выбросы. Убедитесь, что ваши датчики проверил механик перед первым тестом, чтобы сэкономить ваше время и деньги.

Запах тухлого яйца

Вы узнаете это, как только почувствуете запах. Этот запах возникает из-за горящей серы и является признаком повреждения выхлопной системы или проблемы с каталитическим нейтрализатором. Датчик кислорода может выйти из строя и привести к плохой топливно-воздушной смеси. Если нет правильного баланса, это может привести к повреждению каталитического нейтрализатора в выхлопной системе и появлению запаха тухлых яиц.

Грубый холостой ход и остановка

Если вы заметили, что ваш двигатель немного трясется, трясется или глохнет и запускается, вам обязательно нужно проверить свою машину, и одна из важных вещей, которые должен проверить механик, пока они все смотрят, — это ваши кислородные датчики .

Сколько стоит ремонт датчика O2?

Стоимость ремонта / замены датчика O2 зависит от реальной проблемы. Если вы видите диагностический код неисправности, связанный с датчиками O2, например P0135 или P0141, проблема может заключаться в проводах, шлангах, мета-вкладках, коррозии заземления двигателя, датчике кислорода, каталитическом нейтрализаторе или модуле управления двигателем.

Обычно стоимость ремонта датчика O2 может составлять:

• Ремонт обрыва провода 100-200 долларов США

• Устранить утечку выхлопных газов 100-200 долларов США

• Замена датчика кислорода 200-300 долларов США

• Заменить каталитический нейтрализатор 400- 2400 $

Методы ремонта кодов DTC, связанных с датчиком O2

Неисправный датчик O2 может вызвать список связанных диагностических кодов неисправностей в вашем автомобиле и включить индикатор проверки двигателя.Один из наиболее распространенных связанных кодов DTC — P0420. Это указывает на то, что каталитический нейтрализатор не работает эффективно, поэтому автомобиль увеличивает выброс вредных загрязнителей. Чтобы получить представление о том, как устранить неполадки P0420, посмотрите видео ниже:

P0420 — Эффективность системы катализатора ниже порога (банк 1)

Больше видео кодов DTC, связанных с датчиком O2:

P0171 — Система слишком бедная (банк 1)

P0141 — Неисправность цепи нагревателя датчика кислорода (ряд 1, датчик 2)

P0136 — Неисправность цепи датчика O2 (банк 1, датчик 2)

P0138 — Высокое напряжение в цепи датчика O2 (ряд 1, датчик 2)

P0030 — Цепь управления нагревателем HO2S (ряд 1, датчик 1)

Все видеоролики подготовлены центром nonda Auto DIY.Посетите их канал на YouTube, чтобы узнать больше о кодах DTC.

Выводы

Рекомендуется не только проверять датчики O2, когда автомобиль не работает, но и когда вы проводите регулярное техническое обслуживание, например, замену масла. Вы можете обнаружить проблемы до того, как они потенциально повредят другие части двигателя вашего автомобиля. Замена датчика O2 не так сложна, как вы думаете, но следить за автомобилем и знать, когда это делать, не так просто.

Вот почему мы хотели бы порекомендовать ZUS Smart Vehicle Health Monitor Mini, который:

• Регулярно проверяйте свой автомобиль на наличие проблем
• Объясните диагностические коды неисправностей с результатами сканирования
• С дополнительными функциями, такими как поиск автомобиля, отслеживание пробега, профессиональная приборная панель
• Экономия денег и времени на поездку к механику
• БЕСПЛАТНО !

Я надеюсь, что в приведенной выше статье вы найдете основную информацию о датчиках O2.Вы меняли датчик O2? Что вы с этим сделали? Как вы думаете, что является самой важной частью процесса? Не стесняйтесь комментировать ниже и присоединяться к беседе!

Лучшие сообщения от nonda:

Что такое диагностический тест автомобиля и как сделать его своими руками?

Что означает индикатор проверки двигателя и как его исправить?

Лучший сканер OBD2 и считыватель кода: полное руководство по покупке

Коды OBD2: что нужно знать

Где расположен датчик O2? кислородные датчики выхлопной системы…

Датчики кислорода Датчики кислорода всегда находятся в выхлопной системе. Их функция — определять, сколько кислорода остается в выхлопных газах, выходящих из двигателя, и сообщать эту информацию компьютеру управления двигателем.

Эта информация затем используется для точной подачи топлива в двигатель в различных условиях движения. Главный компьютер вашего автомобиля, модуль управления трансмиссией, контролирует работу датчиков O2. Если проблема обнаружена, загорится индикатор Check Engine, и диагностический код неисправности будет сохранен в памяти PCM, чтобы помочь техническому специалисту в процессе диагностики.

Пара полезных советов по поиску датчиков O2:

• Автомобили, построенные после 1996 года, будут иметь как минимум два датчика O2

• 4-цилиндровые двигатели будут иметь два датчика кислорода

• Двигатели V-6 и V-8 обычно имеют 3 или 4 датчика кислорода

• Датчики будут иметь 1-4 провода на них

• Передний датчик (и) будет расположен под капотом, на выхлопе, очень близко к двигателю

• Задний будет расположен под автомобилем, сразу после каталитического нейтрализатора


Датчик (и) рядом с двигателем иногда называют «предварительным каталитическим нейтрализатором», поскольку он расположен перед каталитическим нейтрализатором.Этот датчик O2 предоставляет информацию о содержании кислорода в выхлопных газах до их обработки каталитическим нейтрализатором. Датчик O2, расположенный после каталитического нейтрализатора, называется «пост-каталитическим нейтрализатором» и предоставляет данные о содержании кислорода после обработки выхлопных газов каталитическим преобразователем.

При замене датчиков O2, которые были диагностированы как неисправные, настоятельно рекомендуется приобретать датчики оригинального производителя. Они разработаны и откалиброваны для работы с компьютером вашего автомобиля.Если у вас двигатель V6 или V8, заменяйте датчики с обеих сторон одновременно для достижения наилучших результатов.

Когда следует заменять датчик кислорода? | Новости

МАШИНЫ.COM — Современные системы управления двигателями автомобилей полагаются на входные данные от нескольких датчиков для регулирования производительности двигателя, а также его выбросов и других жизненно важных функций. Когда эти датчики не могут предоставить точную информацию, водитель может испытывать повышенный расход топлива, проблемы с управляемостью, сбои в выбросах и другие проблемы.

Одним из самых важных датчиков в современных автомобилях является датчик кислорода. Также известный как датчик O2, потому что O2 — это химическая формула кислорода, датчик кислорода отслеживает, сколько несгоревшего кислорода присутствует в выхлопных газах, когда выхлопные газы выходят из двигателя.Контролируя уровень кислорода, датчик обеспечивает средство измерения топливной смеси. Датчик O2 сообщает компьютеру, является ли топливная смесь богатой (недостаточно кислорода) или бедной (слишком много кислорода). Знание соотношения топлива и воздуха позволяет двигателю вашего автомобиля вносить любые необходимые изменения, чтобы ваша машина работала должным образом.

Связано: Почему гремит мой глушитель?

Датчики

O2 являются обязательными для всех автомобилей, произведенных с 1981 года. Из-за правил ODB-II, которые применяются к автомобилям, произведенным в 1996 году и позже, многие новые автомобили имеют несколько датчиков O2.Фактически, в некоторых автомобилях есть целых четыре датчика кислорода. Автомобили, выпущенные в 1996 году и позже, должны иметь второй кислородный датчик, расположенный под каталитическим нейтрализатором. Этот датчик O2 контролирует эффективность работы каталитического нейтрализатора.

Если датчик после каталитического нейтрализатора показывает минимальные отклонения от показаний первого кислородного датчика, это означает, что каталитический нейтрализатор не работает должным образом. Современные автомобили с двигателями V-6 или V-8 могут иметь до четырех датчиков O2 — по одному в каждом ряду цилиндров и по одному после каждого каталитического нейтрализатора.Если либо датчик кислорода в блоке цилиндров, либо датчик каталитического нейтрализатора выходит из строя, ваш автомобиль может столкнуться с серьезными проблемами с двигателем.

Поскольку кислородные датчики играют жизненно важную роль в работе вашего двигателя и контроле выбросов, вы можете задаться вопросом, когда следует подумать о замене.

Когда следует заменять датчик O2?

Кислородные датчики

не относятся к элементам технического обслуживания, которые необходимо регулярно заменять, например масляным и воздушным фильтрам, поэтому их обычно заменяют только в случае их выхода из строя.

Датчики кислорода являются важным компонентом топливной системы и систем выбросов, поскольку они контролируют количество кислорода в выхлопных газах и передают эту информацию в компьютер двигателя, который соответствующим образом регулирует соотношение воздуха и топлива. Если датчик кислорода выходит из строя, компьютер двигателя не сможет правильно установить соотношение воздух-топливо, что может привести к снижению расхода топлива, увеличению выбросов и повреждению других компонентов, таких как перегретый каталитический нейтрализатор.

Ни одно транспортное средство, о котором мы знаем, не имеет сигнальной лампы, которая сигнализирует о выходе из строя датчика кислорода, поэтому вам нужно полагаться на другие жизненно важные признаки, чтобы предупредить вас, когда у вас неисправный датчик кислорода, который вам необходимо заменить, например световой индикатор проверки двигателя на приборной панели загорается и увеличивает расход топлива.

Признаки того, что вам нужен новый датчик O2

Светящаяся лампочка проверки двигателя может быть признаком более серьезной проблемы, например, с каталитическим нейтрализатором, или чего-то столь же незначительного, как незакрепленная крышка бензобака, поэтому всегда требуется дальнейшее расследование. Однако это может указывать на проблему с датчиком O2 или даже с другой частью вашей выхлопной или выхлопной системы. Любая ремонтная мастерская должна иметь возможность узнать, что привело к срабатыванию индикатора проверки двигателя, а механик или магазин автозапчастей может выполнить эту услугу бесплатно.

Другие признаки того, что вам нужен новый кислородный датчик, включают грубый холостой ход, пропуски зажигания в свечах зажигания, отсутствие мощности, остановку двигателя или значительное увеличение расхода топлива. Эти симптомы также могут указывать на другие проблемы, но EPA заявляет, что замена неисправного кислородного датчика может улучшить экономию топлива на целых 40 процентов, поэтому ясно, что это одно место, где можно посмотреть, не разовьется ли у вашего автомобиля большая тяга к газу. Если ваш автомобиль не прошел тест на выбросы, в этом также может быть виноват неисправный датчик O2.

Новый кислородный датчик может стоить от менее 100 долларов на одних моделях до 300 долларов и более на других, но это не включает оплату труда, которая может сильно варьироваться в зависимости от автомобиля из-за того, где расположены датчики. В результате полная стоимость замены кислородного датчика может сильно различаться в зависимости от типа автомобиля, которым вы управляете.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей.Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

доля

Автор Рик Поупли десятилетиями освещал автомобильную промышленность и ведет еженедельное онлайн-радио-шоу на TalkZone.
