Как проверить генератор автомобиля в домашних условиях: Как проверить генератор на машине или со съемом в домашних условиях используя мультиметр

Содержание

Как проверить генератор на машине или со съемом в домашних условиях используя мультиметр

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Рис. 1 Проверка генератора авто

Конструкция и назначение генератора

Перед тем, как проверить генератор мультиметром своими силами, нужны хотя бы минимальные знания о конструкции электроприбора:

ремень передает вращение с коленвала ДВС на шкив генератора
механическая энергия преобразуется в электрическую
диодный мост изменяет переменный ток в постоянный
реле регулятора отвечает за подзарядку АКБ при ее разрядке во время запуска ДВС
остальное напряжение расходуется на электроприборы машины

Рис. 2 Конструкция генератора авто

Для аккумулятора вреден, как недозаяд, так и перезаряд, поэтому напряжение на клеммах должно обладать стабильными характеристиками на любых оборотах. При этом присоединительный узел, размеры, схема и качество изготовления генераторов могут существенно отличаться у разных производителей и для конкретных модификаций авто.

Схемы и клеммы

Перед тем, как проверить генератор на машине собственными силами, необходимо знать электрическую схему этого узла и назначение клемм на его корпусе. Наиболее востребованы 6 схем, для примера на нижнем фото приведена одна из них.

Рис. 3 Пример схемы электрической

Для удобства ознакомления цифровые обозначения на всех схемах одинаковые:

блок генератора
возбуждающая обмотка
статорная обмотка
выпрямитель
выключатель
реле лампы контрольной
регулятор напряжения
лампа контрольная
конденсатор для подавления помех
блок трансформатор/выпрямитель
АКБ
стабилитрон
резистор

Выводы на корпусе обозначаются не одинаково, что может помешать правельной диагностике мультиметром (тестером):

положительная клемма выпрямителя силового – ВАТ; В+; 30; В или «+»
возбуждающая обмотка – FLD; E; EXC; F; DF; 67 либо Ш
вывод для контрольной лампы от выпрямителя дублирующего – IND; WL; L; 61; D+ или D
фаза – STA; R; ͠ или W
нуль – МР или «0»
вывод для «+» АКБ – Б; 15 или S
клемма для соединения с бортовым компьютером – F или FR
вывод на выключатель зажигания – IG

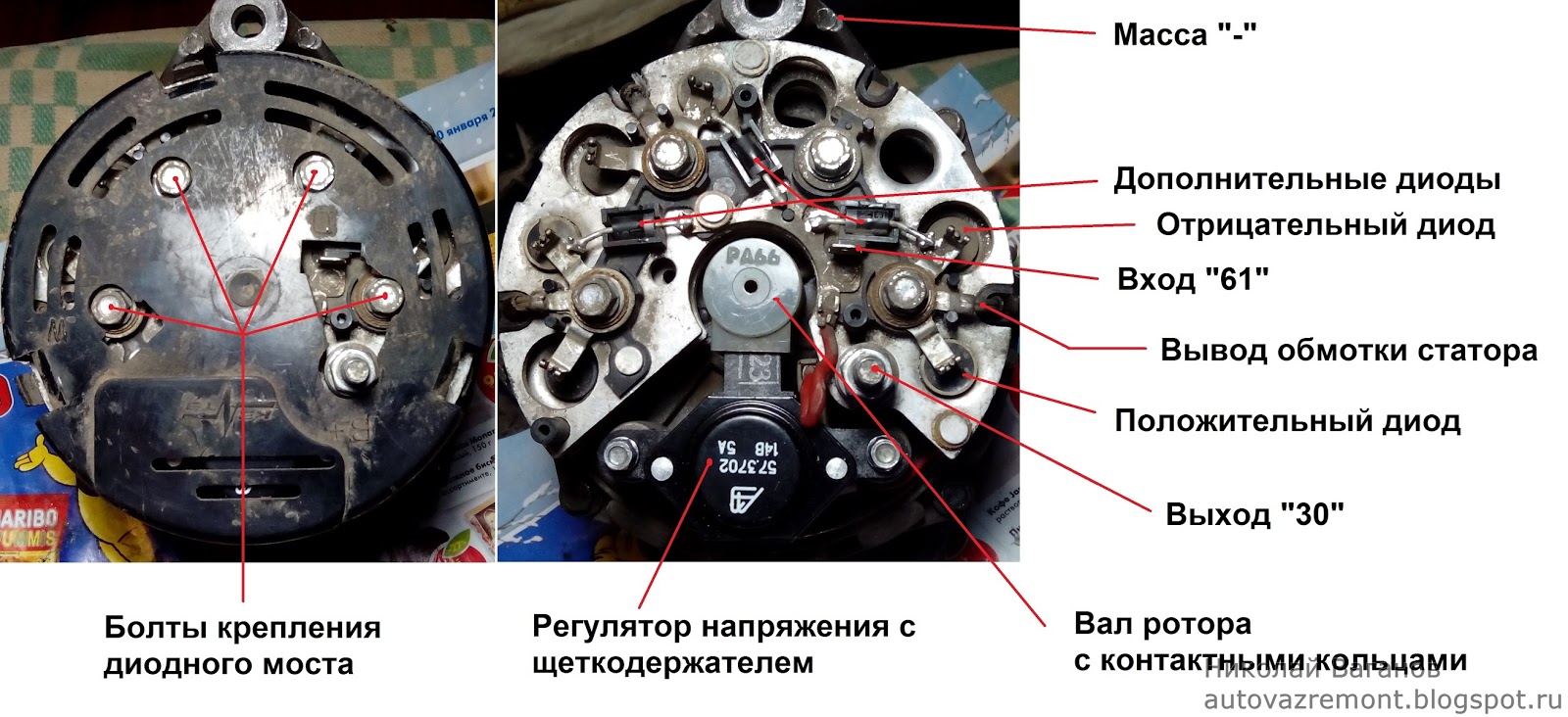

Рис. 4 Расположение выводов на корпусе

В РФ чаще всего эксплуатируются генераторы, возбуждающая обмотка регулятора напряжения которых соединена с бортовой сетью «минусом». Хотя существуют варианты, присоединенные к ней «+».

В машинах с дизельными ДВС могут быть установлены двухуровневые силовые установки 14/28 В. Проверка этих генераторов сложнее, лучше осуществлять ее в СТО.

Самостоятельная проверка генератора

Простейшим вариантом, как проверить генератор в домашних условиях без поездки в сервис, является визуальный осмотр и поиск посторонних звуков. Однако этими способами можно выявить не все имеющиеся дефекты. Например, свечение лампы на приборной панели извещает о том, что не производится подзарядка аккумулятора. При этом может быть неисправна сама батарея АКБ или генератор подает недостаточное напряжение на ее клеммы.

Поэтому лучше вооружиться тестером или его более современным вариантом небольших габаритов – мультиметром для высокоточной диагностики. Большинство поломок можно определить по месту, для поиска и починки остальных нужно проверить снятый генератор, разобрав его частично.

Техника безопасности

Чтобы диагностика была безопасной для пользователя и электрической части авто, следует выполнить условия:

использование тестера, мультиметра или приборов для измерения сил тока, напряжения и сопротивления по отдельности
отключение аккумулятора от бортовой сети и от генератора дополнительно
при замене проводки сохранять длину и сечение кабеля, как у исходных деталей
убедиться в нормальном натяжении ремня

Запрещено производить действия:

использовать источники с напряжением больше 12 В
выключать потребители при работающем двигателе и соединенной ременной передачей генератора
замыкать с «массой» или клеммой D+ (67) вывод B+ (он же 30)
проверять искру на корпус коротким замыканием

Рекомендуется до начала аппаратной диагностики дать поработать ДВС ¼ часа на средних оборотах при включенном ближнем свете фар.

Визуальный осмотр

Прежде всего, владельца интересует, как проверить генератор на машине не снимая этот электроприбор. Поэтому неисправности могут диагностироваться следующими способами:

лампочка подзарядки – если она зажглась на панели, либо напряжение подзарядки недостаточное, либо АКБ выработала ресурс
сторонние звуки – шум, свист и шелест свидетельствуют о слабом натяжении ремня, изношенной втулке или подшипнике
запах гари – может проникнуть через печку в салон, вероятна причина высокотемпературный нагрев обмоток
перебои в работе электрики – указывают на недостаточный ток, который производит работающий генератор

Рис. 5 Лампа подзарядки аккумулятора

Ремень можно натянуть, не снимая узел целиком, остальные неисправности устраняются только после демонтажа генератора.

Рис. 6 Проверка натяжения ремня генератора

Подшипники (втулки)

Вал генератора вращается в двух подшипниках качения. Первый фиксируется на самом валу, вынимается вместе с якорем. Второй впрессован в статор в его центральной части. В данном случае диагностика производится на слух и визуально:

свист и гул при нормальном натяжении ремня являются признаками выработки подшипника или его рассыпавшейся обоймы
при проворачивании вала вручную после снятия ремня он должен крутиться свободно, бел поперечного люфта

Рис. 7 Замена подшипника генератора

В противном случае возможны перекосы, заклинивание, перегорание обмоток, высыпание магнитов якоря. В любом случае до аккумулятора будет доходить пониженное напряжение, недостаточное для подзарядки.

Обмотки

Этот узел единственный в генераторе, диагностика которого визуальным способом эффективнее использования тестера по ряду причин:

при интенсивном нагреве лаковое покрытие медного проводника темнеет
появляется запах гари
сопротивление обмоток слишком маленькое, чтобы точно диагностировать их на короткое замыкание

Рис. 8 Перегоревшая обмотка имеет темный цвет проводов

Следует учесть, что перед тем, как проверить генератор на работоспособность, в этом случае придется его разобрать, сняв с посадочного места. Если электроприбор исправный, лаковое покрытие будет по умолчанию светлым.

Коллекторная группа и щетки

Перед тем, как проверить генератор на износ этих деталей трения, нужно его разобрать:

щетки прилегают к латунным контактам цилиндрической формы – коллекторам
чаще всего изнашиваются щетки, лучше менять их комплектом
износ коллекторной группы определяется визуально по появившимся канавкам
коллекторы можно шлифовать 3 – 4 раза, затем придется их заменить целиком

Рис. 9 Выработка коллекторных колец

На этом этапе проблем у автовладельца не возникает.

Внимание: «Дедовский» метод проверки работоспособности генератора – снятие клеммы «минус» после запуска ДВС и не глохнущий при этом двигатель, для современных авто неприемлем. Мало того, на инжекторых авто лучше не давать «прикуривать» проводами от аккумулятора, подключенного к бортовой системе. Возможно загорание ошибки «чек».

Рис. 10 «Прикуривать» от авто запрещено

Аппаратная диагностика мультиметром

Лучшим вариантом, как проверить генератор автомобиля собственными руками, является использование приборов: омметр + вольтметр + амперметр или тестера (мультиметра). Последний вариант, как проверить исправность генератора, предпочтительнее, так как универсальным прибором можно так же прозвонить диодный мостик.

Диодный мост

Конструкционно состоит мостик из 6 диодов – 3 из них считаются отрицательными, оставшиеся положительными. На самом деле они развернуты в схеме в противоположные стороны, пропуская ток в одном лишь направлении.

Существует два варианта, как проверить автомобильный генератор на целостность диодного выпрямляющего мостика:

без снятия агрегата – диагностика производится после отключения «массы» аккумулятора, проводов с регулятора напряжения и диодного моста, тестер переводится в режим омметра, его плюс (красный провод) подключается к 30 клемме генератора, минус (черный провод) замыкается на корпус электроприбора, все диоды целые, если на шкале мультиметра появится бесконечность, пробитые – если высветится какое то значение в Ом
после демонтажа и частичной разборки – положительные диоды проверяются аналогичным образом, отрицательные – наоборот, в обоих случаях конкретное значение сопротивления на индикаторе тестера становится признаком пробоя

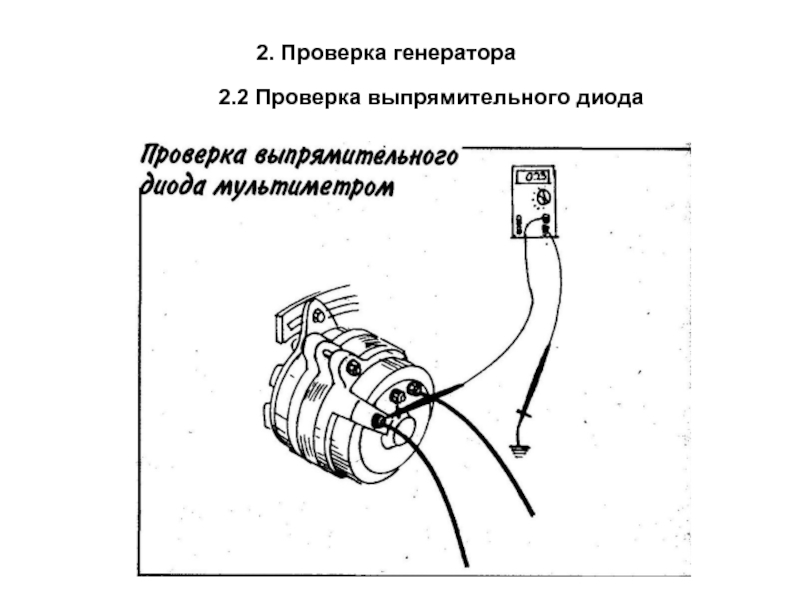

Рис. 11 Диагностика выпрямителя генератора

Внимание: Если при подключении аккумулятора ошибиться с полярностью, выходит из стоя именно диодный мостик.

Ротор и статор

Если проверка механической части не выявила проблем, работу генератора проверяют дальше после его разборки:

статор – проверить обмотку генератора нужно для каждого витка, сопротивление составляет около 0,2 Ом, поэтому потребуется точный прибор, можно использовать безаппаратные способы, рассмотренные выше
ротор – если используется модификация на постоянных магнитах, нужно лишь заново установить их внутри обоймы, у обычных роторов всего 2 обмотки, сопротивление каждой из которых составляет 2 – 5 Ом, если тестер покажет бесконечность, значит произошел пробой изоляции или отрыв провода

Рис. 12 Проверка статора мультиметром

Рис. 13 Диагностика обмотки возбуждения

Для более детальной диагностики, работает ли генератор, стартер нужно проверить дополнительно, но уже в комплекте. Для этого замеряется сопротивление между выводом любой обмотки и их общим «нулем», оно должно составлять 0,3 Ом.

Реле регулятора напряжение зарядки АКБ

Во избежание ошибок перед тем, как проверить зарядку генератора машины, следует учесть нюансы:

нормальным для аккумулятора авто считается напряжение 12,5 – 12,7 В на его клеммах, то есть во всей бортовой сети при заглушенном двигателе
на холостом ходу при включенном ДВС оно достигает значения 13,5 – 14,5 В, для некоторых иномарок нормальным напряжением считается 14,8 В
на повышенных оборотах напряжение генератора снижается до 13,7 В
если прибор показывает 13 В при работе ДВС под нагрузкой, генератор однозначно нуждается в ремонте
перезарядка 15 В опасна тем, что вскипает электролит, начинают сыпаться пластины кислотного аккумулятора
недозарядка 13 В не позволит накопить в АКБ истраченную при прокручивании маховика в момент пуска электроэнергию, следующая поезда будет под вопросом

Операции диагностики нужно производить последовательно:

выполняется запуск двигателя ключом стартера
включаются фары на 15 минут, выставляются средние обороты на все это время
измеряется напряжение между клеммой В+ (30) генератора и его «массой», оно должно быть в пределах 13,5 – 14,5 В

Рис. 14 Проверка регулятора напряжения

Многие владельцы после установки качественного автозвука, для которых критичны просадки напряжения бортовой сети, решают проблему кардинально:

приобретается и монтируется на приборную панель компактный вольтметр
напряжение генератора легко фиксируется, как на холостом ходу, так и на любых оборотах ДВС

Показания считываются с учетом характеристик генератора и напряжения АКБ.

Таким образом, при неисправностях генератора вначале производится внешний осмотр узлов и определение поломок на слух. Затем используется диагностика тестером или мультиметром для выявления самых сложных дефектов.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как проверить генератор на работоспособность в домашних условиях?

Одно из ведущих мест в списке распространенных неисправностей систем автомобиля занимают поломки электрооборудования. Самыми же важными элементами обеспечения работы электрооборудования являются аккумуляторная батарея и генератор, которые работают друг с другом в постоянной связке.

На нашем портале Vodi.su мы уже неоднократно рассказывали об устройстве АКБ и генератора, об их поломках и способах диагностики. В сегодняшнем материале хотелось бы затронуть тему, которая еще не освещалась на нашем ресурсе: как проверить генератор вашего автомобиля на работоспособность в домашних условиях?

Наиболее часто встречающие поломки генератора и их проявление

Генератор, если говорить в общих чертах, состоит из электрической и механической частей. Так, как мы уже писали ранее, шкив генератора приводится в движение от коленчатого вала посредством ремня ГРМ. Соответственно шкив может со временем выходить из строя, причем чаще всего ломается именно подшипник. Признаком такой поломки будет писк из моторного отсека, пробуксовывание ремня, падение напряжения в сети.

Электрическая часть узла состоит из следующих частей:

ротор и статор;
выпрямительные диоды;
регулятор напряжения;
щеточный узел с графитовыми щетками, которые контактируют с кольцами ротора;
диодный мост.

Чаще всего владельцам автомобилей приходится менять щетки генератора, которые изнашиваются. Также необходимо следить за цельностью проводов и контактов. Из-за износа подшипника вала ротора и ослабления креплений кронштейна вы можете столкнуться с тем, что ротор задевает полюса статора.

Симптомами поломки в электромеханической части могут стать такие явления:

генератор посылает зарядный ток на АКБ, но батарея полностью не заряжается;

постоянное мигание лампочки зарядки АКБ;
снижение напряжения;
фары светятся тускло;
замыкания в электропроводке и пр.

Понятно, что такими явными признаками неисправностей нельзя пренебрегать. Если вовремя не принять меры, последствия могут быть самыми печальными, вплоть до возгорания проводки и превращения вашего транспортного средства в гору покореженного металла. На Vodi.su мы уже писали о том, как проверить генератор, не снимая. Сегодня же расскажем о способах проверки его работоспособности в домашних условиях.

Проверка демонтированного генератора

Если ваши познания в электротехнике на уровне старших классов школы, лучше доверить эту работу специалистам.

Самое первое, что проверяют, — это износ щеток. Они могут истираться как по естественным причинам, так и из-за перекоса вала ротора. Для каждой модели автомобиля в инструкции к генератору должна указываться минимальная высота щеток. Если она ниже, значит щетки пора менять. В любом автомагазине запчастей продаются наборы щеток с пружинами и контактными кольцами.

Обязательным этапом диагностики является проведение замеров мультиметром обмотки статора, ротора и диодного моста. Переведите тестер в режим омметра и приложите его щупы к выходам каждой из пластин обмотки. Уровень сопротивления должен быть в пределах 0,2 Ом. Если он выше или ниже, значит обмотка подлежит замене. Сопротивление же между общим выводом статорного узла и одной из пластин обмотки у работоспособного устройства составляет в районе 0,3 Ом.

Проверить ротор гораздо сложнее.

Этапы диагностики:

переводим тестер в режим измерения сопротивления и измеряем его на обмотке сопротивления роторного узла;
если данный параметр находится в пределах 2,3-5 Ом, значит с обмоткой все нормально, нет ни межвиткового замыкания, ни обрыва контактов;

сопротивление ниже указанного значения — имеет место замыкание;
сопротивление выше 5 Ом — плохой контакт с кольцами, обрыв обмотки.

Переведите тестер в режим диагностики силы тока и подайте на контактные кольца напряжение 12 Вольт (или 24, если проверяете генератор грузового автомобиля). В идеале обмотка возбуждения ротора потребляет не более 4,5 Ампера и не менее трех.

Проблема может также крыться в изоляции. Если сопротивление изоляции в пределах нормы, то обычная лампа накаливания на 40 Ватт, подключенная к кольцу и на массу, гореть не должна. Если же она тускло светится и мигает, значит имеются утечки тока.

Напомним, что все данные операции проводятся после снятия генератора и его частичной разборки. Диодный мост можно проверить как на автомобиле, так и на снятом генераторе. Суть проверки состоит в измерении силы тока при подключении щупов мультиметра к клеммам моста и массе. Если напряжение выше 0,5 Вольт, а сила тока выше 0,5 миллиампер, значит одно из двух: имеются проблемы с изоляцией, либо пора менять диоды.

У многих автовладельцев в гараже может отыскаться специальный дополнительный зонд — зажим, который надевают на кабель и проверяют силу тока отдачи. Именно данный параметр ответственен за подзарядку аккумулятора во время движения транспортного средства. Если это значение ниже номинальных показателей, значит проблема с генератором или диодным мостом.

Выводы

Как видим, диагностика генератора подручными средствами — задание не из легких. Без специальной аппаратуры причину поломки можно определить лишь «методом тыка». С подобными проблемами сталкиваются, в первую очередь, владельцы отечественных транспортных средств выпуска 90-х начала двухтысячных.

Если же у вас недавно купленное авто, мы бы не рекомендовали самостоятельно разбираться с неисправностями в электрооборудовании, поскольку это приведет к однозначной потере гарантии. Обратите внимание на пломбы, которые имеются на корпусе генератора. Повреждать их нельзя. Гораздо проще подать в магазин, где покупали устройство, рекламацию. Если генератор еще на гарантии, его вам должны заменить при обнаружении заводского брака.

Загрузка…

Как проверить генератор автомобиля — Автомобиль для чайников

Как проверить генератор автомобиля. Стоит ли проверять генератор не снимая.
Генератор – электрическое сердце автомобиля. Неисправности генератора ведут к выходу из строя дорогостоящей аккумуляторной батареи, и проблемам с пуском двигателя. Идеальный выход – доверить проверку генератора специалисту. Но, если у вас есть мультиметр, то проверить генератор вы можете самостоятельно, буквально за 15 минут, без учета на разборку. Настроились ремонтировать? – приступим.

Механик тестирует генератор

Симптомы неисправности генератора авто

Тут все просто: аккумулятор быстро «садиться», при наборе оборотов двигателя заметен скачок напряжения. Как это заметить? Включаете все осветительные приборы, и вентилятор отопления. Если обороты печки на любых оборотах двигателя остаются неизменными – генератор исправен. Если слышны изменения оборотов, и заметно, что фары светят ярче при больших оборотах двигателя – причина в генераторе, либо реле зарядки.

С какой стороны подойти…

Многих мучает этот вопрос как проверить генератор, не снимая с авто. Скажу одно – не снимая с авто вы сможете только проверить, общую неисправность двух компонентов – генератора и реле зарядки. Для более точной диагностики генератора необходима его разборка. Но все же напишу, как проверить генератор на машине. При помощи мультиметра, подключенного к аккумуляторной батарее (режим измерения напряжения), замерьте напряжение при работающем двигателе в различных режимах. А именно: включайте и выключайте фары, жмите на педаль газа, включайте печку – одним словом, давайте нагрузку по электрике. Если во время ваших экспериментов, напряжение будет держаться в пределах 14-14,2 вольт – с генератором и реле зарядки все в порядке. Если заметны скачки более 0,5-1 вольта – есть неисправность. Реле зарядки проще всего проверить, заменив на исправное.

Боюсь превысить пределы, выделенные мне на статью, но хочу предупредить некоторых «Кулибиных». Одно время была в моде проверка генератора следующим образом: на работающем двигателе отсоединяли одну клемму от аккумулятора – если авто глохло, значит генератор неисправен. Ни в коем случае не пытайтесь это повторить – вероятность выхода из строя генератора – очень высока.

Тестирование генератора

В первую очередь убедитесь в натяжении ремня генератора. Очень часто люди начинают искать поломки в генераторе, а причина скрывается в прослабленном ремне – проверьте натяжение ремня.

Ротор

Разобрав генератор, проверьте ротор: для этого необходимо измерить сопротивление между контактными кольцами статора (по ним бегают щетки). Сопротивление между кольцами в 5-10 Ом говорит про исправность обмотки. Если сопротивление больше – возможен обрыв в обмотках. Также проверьте пробой каждого кольца на массу. Для этого, мультиметром проверьте сопротивление между каждым кольцом и самим ротором. Если сопротивление бесконечное – пробоя нет. Если сопротивления нет – есть пробой. Дальнейший ремонт в домашних условиях (кроме замены) – невозможен.

Диодный мост

Режим мультиметра – звуковой сигнал (при замыкании щупов слышен писк). Диодный мост состоит из 6-ти диодов – по три на каждой пластине. Три диода положительные, три – отрицательные. Отсоединяете все выводы от пластинок с диодами и тестируете. Диод пропускает напряжение в одном направлении. Для тестирования необходимо приложить щупы к выводам диода, а затем поменять щупы местами. В одном из положений будет слышен писк, в другом – нет. Если тестер пищит в обоих направлениях – диод пробит и подлежит замене. Очень часто, заменить один диод без опыта – сложно, поэтому меняйте всю диодную пластину.

Статор

Наружная часть генератора. Проверка сводится к внимательному осмотру на предмет повреждения обмоток, различных подгораний, и прозвонке мультиметром. Для проверки, мультиметр переводим в режим измерения сопротивления, и тестируем обмотки. Один щуп на вывод обмотки, второй на корпус статора. Если сопротивление упорно стремится к бесконечности – все в порядке. А вот если сопротивление ниже 50 Ком. – это говорит о неисправности, либо о скором выходе из строя.

Подшипники

Подшипники должны свободно вращаться, не шуметь, и не иметь люфта.

Щетки

Минимальный выступ щеток – 5 мм. Щетки не должны иметь сколов, и должны свободно, без заеданий и люфтов ходить в своих пазах. При малейших отклонениях – лучше заменить.

Вот и все – тестирование генератора в домашних условиях завершено. Теперь вы знаете, как проверить генератор. К сожалению,

серьезный ремонт генератора в домашних условиях невозможен (если проблемы в обмотке). Но зато, если вы найдете пробитый диод, замените, и генератор заработает – помимо гордости за себя, сэкономите немного денег, так как в условиях станции обычно меняют все подряд – несмотря не исправность.
Автор: Игорь
Специально для сайта «за руль после 30».

Как проверить генератор автомобиля в домашних условиях

Генератор является основным источником тока, питающим электроприборы автомобиля. Неисправность автомобильного генератора влечет за собой недостаточную зарядку аккумулятора, что приводит к падению напряжения, обесточиванию и полной остановке работы электроприборов. По этой причине необходимо регулярно проверять исправность генератора и незамедлительно реагировать на неполадки в его работе.Генератор является основным источником тока, питающим электроприборы автомобиля. Неисправность автомобильного генератора влечет за собой недостаточную зарядку аккумулятора, что приводит к падению напряжения, обесточиванию и полной остановке работы электроприборов. По этой причине необходимо регулярно проверять исправность генератора и незамедлительно реагировать на неполадки в его работе.

Содержание статьи:

На снижение работоспособности и выход из строя генератора могут указывать различные признаки и симптомы. Основными из них является появление шумов разного характера, исходящих от генератора, недостаточный заряд аккумулятора или его полная разрядка. В случаях недостаточной зарядки аккумулятора автомобиль либо невозможно завести, либо через некоторое время работы его двигатель может заглохнуть. Это также может свидетельствовать о том, что аккумулятор отслужил срок своей эксплуатации.

Признаки механических повреждений генератора

О наличии механических повреждений генератора можно узнать по характеру издаваемых им звуков во время работы. Это могут быть скрипы, свисты, дребезг, вой, стук. Чаще проблема в этом случае заключается в износе или недостаточной смазке подшипников. Если после замены смазки подозрительные шумы не пропадают, возможно, потребуется полная замена подшипников.

Наличие посторонних шумов также может быть следствием межвиткового замыкания обмотки статора. Подобным образом проявляется неисправность соединений и контактов, замыкание обмотки на корпус. Все это говорит о неполадках взаимодействия деталей при работе генератора. Выявить их можно путем визуального осмотра механизмов. При этом легко обнаружить нежелательные замыкания обмотки, плохие контакты и соединения. В зависимости от степени выявленных неисправностей можно принять решение о возможности их устранения самостоятельно или обращении за помощью к специалистам.

Диагностика напряжения генератора автомобиля

Причины неисправной работы генератора могут заключаться не только в механических повреждениях его деталей. Для их обнаружения следует также проверить показатели его напряжения на выходе. С этой целью необходимо использовать электроизмерительные приборы. Иногда для этого применяются омметры или многофункциональные тестеры – мультиметры.

Однако чаще всего достаточно использовать вольтметр. Его надо подключить к клеммам различных полюсов батареи аккумулятора и запустить двигатель автомобиля.

Напряжение на клеммах аккумулятора при запуске двигателя не должно быть менее 8 Вольт. При этом точность измерений будет выше, если проводить их при окружающей среде температурой от +20 C и уже прогретом двигателе автомобиля.
После фиксации показателей при запуске двигателя, следует постепенно увеличивать его обороты до 3000 в минуту. При достижении такой нагрузки нужно вновь учесть показания вольтметра. Фиксация замеров менее 12,5 Вольт станет свидетельством неисправности генератора и необходимости его ремонта.

Неисправный генератор необходимо демонтировать, отсоединив его вначале от аккумуляторных клемм. Потом следует открутить отверткой крепления регулятора напряжения. После этого внимательно осмотреть и определить степень изношенности щеток генератора, а также его контактных колец и очистить их в случае наличия нагара. Часто причина потери работоспособности генератора заключается в неисправности регулятора напряжения. Поэтому его необходимо периодически проверять и менять в случае обнаружения неполадок.После устранения неполадок исправный генератор монтируется в порядке, обратном его демонтажу. Конечным действием этого процесса должно быть осторожное подсоединение массы.

После монтажа генератора следует вновь проверить показатели напряжения на полюсах аккумуляторной батареи. При работе двигателя на 3000 оборотах в минуту они должны варьироваться от 13,5 до 14,5 Вольт. Эти значения означают, что работоспособность генератора восстановлена, и он исправен.

Проверка регулятора напряжения

Следующей стадией диагностики будет проверка стабилизации напряжения. Для этого следует включить автомобильные фары дальнего освещения и при помощи вольтметра измерить напряжение на полюсах батареи. Отклонение значений, не превышающее 0,4 Вольт от прежних измерений при запуске двигателя, указывают на исправность генератора. Отклонения в большую сторону свидетельствуют о нестабильной работе генератора, поиски причин его неисправности придется продолжить.

Проверка цепей электропитания автомобиля

Дальнейший поиск причин потери работоспособности генератора заключается в проведении диагностики цепей энергоснабжения автомобиля. Для этой цели также понадобится измерительный электроприбор. С его помощью вначале необходимо проверить диодный мост. Вольтметр в этом случае подсоединяют к клеммам генератора и массы. Значения прибора, превышающие 0,5 Вольт, означают неисправность диодов. Чтобы определить их пробой, следует подсоединить измерительный прибор между выводом «30» и отключенным соединительным проводом генератора. Приемлемым при этом является сила электротока менее 5 мА.

Затем проверяется регулятор напряжения. Двигатель при этом следует прогреть около четверти часа на средних оборотах. При этом все осветительные приборы автомобиля должны быть включены. Поле этого производят замеры на массе и выводе «30». Оптимальные показатели прибора в данном случае могут отличаться в зависимости от типа и марки автомобиля, что можно узнать из его технических характеристик.

Также от модификации автомобиля и его параметров зависят показатели регулируемого напряжения, измерить которое можно при подсоединении тестера к аккумулятору. Такое измерение производится на максимальных оборотах работы двигателя со всеми включенными электроприборами автомашины.

Исправность обмотки возбуждения проверяется путем измерения ее сопротивления. Для этого можно воспользоваться мультиметром или омметром. Вначале такой операции снимают регулятор напряжения и щеткодержатель. Визуально осматривается обмотка и ее целостность, в случае необходимости зачищаются контактные кольца. Измеритель подсоединяют к кольцам. Оптимальное сопротивление исправных деталей должно составлять от 5 до 10 Ом.

Мультиметр необходим при диагностике замыкания на массу. Для этого ставим тестер в режим «прозвона», одним щупом касаемся корпуса якоря, в вторым — контактного кольца. Все просто: не звенит — исправен, звенит — неисправен.

Заключение

Руководствуясь этими рекомендациями диагностику автомобильного генератора вполне можно провести самостоятельно в домашних условиях. Для этого понадобятся лишь определенные навыки владения простейшими инструментами при демонтаже и монтировании, а также использования электроизмерительных приборов. Однако для более точной проверки и тщательной диагностики следует обращаться в сертифицированные автосервисы, квалифицированные специалисты которых с помощью специального оборудования быстро выявят и устранят все неполадки в работе генератора.

Видео, как проверить генератор

Как проверить автомобильный генератор: методы проверки, видео

Описание способов проверки автомобильного генератора: визуальный осмотр, проверка, диагностика щеток и реле, признаки поломки устройства. Видео про генератор автомобиля.

В конструкции современного автомобиля все узлы и агрегаты можно отнести к главным и второстепенным. Если отказ второстепенной системы – например, обогрева сидений, не повлияет на безопасность и продуктивность авто, то поломка генератора приведет к быстрому разряду даже новой АКБ и отказу всего электрооборудования.

Автомобильный генератор преобразует механическую энергию от коленвала в электричество, заряжает АКБ во время движения, обеспечивает питанием все бортовые системы. В большинстве случаев водители начинают проверять работоспособность электромотора, когда наблюдается быстрый разряд АКБ.

Планово диагностику генератора проводят 1 раз в год, поскольку все комплектующие мотора имеют свой срок эксплуатации и ограниченный ресурс.

Визуальный осмотр

Для проверки работоспособности электромотора используют стандартный мультиметр. Тестером замеряют напряжение и сопротивление комплектующих генератора после демонтажа агрегата с авто. Перед тем как снять оборудование с машины, проводится осмотр:

Проверяется натяжение ремня генератора, качество шкива.
Осматриваются подшипники.

Осмотр проводится при работающем моторе. Не должно быть никаких посторонних шумов, скрежета, свиста. Натяжение ремня можно проверить на неработающем моторе «дедовским» способом – надавить с усилием. Степень провисания должна быть в границах 0,5-1 см.

Диагностика генератора без демонтажа

Первая проверка генератора проводится без демонтажа электромотора. Вольтметром проверяется напряжение на аккумуляторе. Ход работы:

Запускается мотор на холостых оборотах.
Рычаг мультиметра переводится в режим напряжения 20 В.
Присоединяются щупы тестера: черный к «минусу» АКБ, красный к «плюсу».
Показания мультиметра должны находится в диапазоне 13,5-14,5 В.

Если тестер показывает вольтаж меньше границы диапазона, генератор не подзаряжает АКБ, если показания больше 14,5 вольт идет перезарядка батареи. Оба варианта считаются критическими. Если не подзаряжается АКБ, ее емкости хватит на несколько дней, если происходит постоянная перезарядка, начнет выкипать электролит. О неисправности можно судить по белым потекам на корпусе аккумулятора.

Проверка напряжения, которое выходит с обмоток генератора, самостоятельно проверяют контрольной лампой. Способ достаточно надежный, если водитель понимает, что он делает:

В разрыв цепи от клеммы № 30 генератора включается автомобильная лампа.
Мультиметр переводится в режим вольтметра 20 В.
Красный вывод тестера присоединяется к контакту 30.
Черный вывод кидается на массу.

Проверка проводится на заведенном двигателе, при нажатии на педаль газа любой силы (при любых оборотах) показания на мультиметре не должны превышать 15,5 В. Если показания превышают границу, эксплуатация генератора становится опасной для всех электросистем авто. Агрегат демонтируют с автомобиля, разбирают и проверяют качество комплектующих.

Полная проверка генератора

Чтобы провести диагностику узлов генератора, надо демонтировать электромотор с авто и разобрать его. Главные элементы конструкции:

задняя и передняя крышка;
статор;
ротор;
щеткодержатель;
изоляционный кожух;
регулятор-выпрямитель;
шкив.

Ротор в корпусе генератора вращается на подшипниках, элементы изнашиваются, разрушаются от влаги, и происходит заклинивание. Шток перестает вращаться, если произошло полное заклинивание роликов – проверить это просто, пытаясь вручную прокрутить шток.

Проверяется состояние обмотки на статоре. В детали используются медные жилы, которые перегорают после попадания в корпус генератора влаги, солевых реагентов. Проводится осмотр обмотки, прогар будет четко виден. Надежным способом диагностировать пропускную способность обмотки статора остается проверка на сопротивление:

Откидывается диодный мост.
Мультиметр переводится в режим омметра.
Проверяется сопротивление между выводами. Рабочий узел покажет сопротивление 0,2 Ом (допуск ± 1%).
Проверить сопротивление между нулевым контактом и обмоткой – тестер должен зафиксировать показание не менее 0,3 Ом.

Если показания тестера отличаются, статор не пригоден к эксплуатации, и деталь необходимо заменить.

Диагностика щеток и реле регулятора

Щеточный узел имеет ограниченный срок эксплуатации. Графитовые детали истираются, теряются их высота и диаметр. Высота рабочей щетки должна быть не меньше 4, 5 мм, диаметр кольца – в пределах 12,8 мм. Если наблюдается перекос контактного кольца, выработка щеток, узел меняется.

Проверка регулятора напряжения проводится с помощью контрольной лампы. К щеткам генератора подключается 12-вольтная лампа, напряжение подается на плюсовую клемму агрегата. Если реле рабочее, лампочка загорится, при увеличении напряжения до 15В лампа погаснет.

Решаясь на самостоятельную диагностику узлов генератора, не многие водители проверяют работоспособность диодного моста. Необходимо поочередно измерить сопротивление обеих пластин. Рабочий мост покажет сопротивление только в одном направлении.

Признаки выхода генератора из строя

Проверять автомобильный генератор нужно не только тогда, когда резко теряется емкость аккумулятора. Все современные автомобили сигнализируют о неисправности электромотора свечением аварийного красного АКБ на приборной доске.

Вторым признаком того, что генератор не работает, является слабое свечение табло на приборной панели. Если резко пропало освещение приборки, значит, питание на доску поступает не с генератора, а с АКБ.

Поскольку генератор напрямую связан с работой АКБ, вторичным признаком неисправности электромотора остается невозможность завести двигатель после длительной стоянки. АКБ разряжен полностью, причина – в неисправном электромоторе.

Проверить автомобильный генератор можно самостоятельно – достаточно иметь мультиметр и знания принципа работы агрегата. Ремонтировать генератор самостоятельно или обратиться в сервис, зависит только от опыта и желания водителя.

Видео про генератор автомобиля:

||list|

Визуальный осмотр
Диагностика генератора без демонтажа
Полная проверка генератора
Диагностика щеток и реле регулятора
Признаки выхода генератора из строя
Видео про генератор автомобиля

Как проверить генератор на работоспособность мультиметром в домашних условиях

Генератор является основным источником питания для бортовой сети автомобиля. Автомобильный генератор обязан выдавать строго нормированное значение напряжения вне зависимости от величины нагрузки на бортовую сеть (имеется в виду штатная нагрузка, без мощных внешних потребителей). Напряжение генератора во время работы в автомобиле в подавляющем большинстве должно составлять 13…14,5 В. Конструкция его разработана уже давно и коренных изменений с тех пор не происходило, поэтому единая методика диагностики позволяет выявить неисправности любых генераторов.

Внешний вид автомобильного генератора

Некоторые тонкости проверки в домашних условиях могут различаться в зависимости от модели, но основа везде одинакова.

Устройство генератора автомобиля

Любой генератор состоит из следующих частей:

Устройство автомобильного генератора

Неподвижная часть генератора, статор, имеет многофазную обмотку (4) и служит источником напряжения в автомобиле. Как правило, она имеет три обмотки, соединенных звездой. Внутри статора вращается ротор (2), на котором намотана обмотка возбуждения. Меняя напряжение на этой обмотке, можно регулировать выходное напряжение генератора. Этим занимается специальное устройство, реле – регулятор.

Большинство современных генераторов имеет встроенный регулятор напряжения (5), который крепится на статор и имеет клеммы для подключения напряжения и графитовые щетки для контакта с токосъемными кольцами обмотки возбуждения. Подшипники (1) и (3) предназначены для обеспечения легкости вращения и центровки ротора внутри статора. Обмотки статора во время работы выдают переменное напряжение, поэтому генератор автомобиля комплектуется выпрямительными диодами, которые выполнены на отдельной панели и крепятся к корпусу статора. Поскольку обмоток три, то для выпрямления используется шесть диодов (трехфазная мостовая схема выпрямления).

На валу автомобильного генератора крепится шкив для передачи вращательного момента от двигателя. Статор вместе с боковыми крышками составляет единую конструкцию и крепится к корпусу двигателя с возможностью регулировки положения.

Основные неисправности

Ниже перечислены основные неисправности в порядке частоты их возникновения:

ослабление натяжения ремня генератора;
выход из строя регулятора напряжения;
износ или залипание щеток;
обрыв или замыкание обмоток;
пробой диодов выпрямителя.

Необходимость диагностики генератора возникает в случае несоответствия напряжения бортовой сети в автомобиле требуемому значению, или полного его отсутствия. Очень часто случается, что при малой нагрузке напряжение в норме, а при увеличении потребляемого тока напряжение падает. Перед тем как проверить генератор автомобиля, в первую очередь требуется проверить натяжение ремня генератора. Для проверки достаточно придавить ремень пальцем руки и измерить величину прогиба. Она должна быть не более 10…15 мм.

Больший прогиб будет приводить к тому, что при увеличении нагрузки на генератор, сила трения между ремнем и шкивом будет недостаточна для полной передачи вращательного момента от двигателя, и ремень будет проскальзывать. Регулировочным винтом нужно отодвинуть статор генератора от двигателя. Если натяжение ремня в норме, то автомобильный генератор требует более глубокой проверки.

Увеличение напряжения во время работы двигателя может свидетельствовать о неисправности регулятора напряжения.

Проверка автомобильного генератора

Для проверки генератора в автомобиле в домашних условиях необходим измерительный прибор – тестер, в котором есть функции измерения напряжения и сопротивления. Сейчас наиболее распространены и имеют низкую стоимость цифровые тестеры (рис. ниже).

Цифровой тестер для проведения измерений в электрооборудовании

Такого прибора достаточно для проведения практически любых измерений в электрооборудовании автомобиля. К тому же работоспособность устройств производится без соблюдения полярности подключения щупов.

Некоторые измерения проводятся при работающем двигателе.

Работу генератора в таком случае проверяют только с подключенной аккумуляторной батареей. Без аккумулятора регулятор напряжения нормально функционировать не будет, и в бортовую сеть автомобиля будет поступать завышенное напряжение, что наверняка приведет к выходу из строя бортового контроллера и другой электроники.

Ниже будет рассказано, как проверить генератор мультиметром. В первую очередь требуется замерить напряжение на клеммах аккумулятора тестером при неработающем двигателе. После того, как двигатель запущен, напряжение должно возрасти и составлять номинальное значение, что означает зарядку аккумуляторной батареи. В противном случае требуется демонтаж генератора и его полная проверка. Можно проверить автомобильный генератор и не снимая его с автомобиля, но такая методика существенно различается в зависимости от марки авто и генератора.

Проверка демонтированного генератора включает в себя:

визуальный осмотр на предмет перетирания изоляции, подгорания проводов, состояния щеток;
проверку сопротивления обмоток статора и ротора;
работоспособность выпрямительных диодов;
работоспособность регулятора напряжения (реле – регулятор).

Осматривая снятый генератор, в первую очередь необходимо убедиться в отсутствии механических повреждений обмоток, надежности клеммных соединений, целостности выводов диодов. Щетки реле-регулятора должны свободно перемещаться в своих направляющих и не иметь сколов.

Токосъемные кольца обмотки возбуждения на валу ротора не должны иметь заусенцев и следов обгорания. Сильный нагар и следы обгоревшего металла на кольцах свидетельствуют о коротком замыкании между витками обмотки ротора.

Обмотки статора и ротора проверяются омметром. Сопротивление обмоток должно составлять несколько Ом. Обмотка возбуждения проверяется путем измерения сопротивления между токосъемными кольцами на валу ротора. Нормальное сопротивление должно составлять 5…10 Ом. Обмотка статора проверяется только после отсоединения всех клемм. На обмотке должно быть три свободных провода (на новых генераторах) или четыре (вывод от точки соединения обмоток на старых генераторах). Автомобильный статор должен иметь сопротивление обмоток в пределах 5-15 Ом между началом обмотки и точкой соединения и 10..30 Ом между концами соседних обмоток. Здесь главное, чтобы статор имел одинаковое значение при измерении всех трех обмоток. Разница более чем в 20% говорит о неисправности одной из обмоток.

При измерении малых величин сопротивления щупы прибора вносят погрешность. Для точности следует сначала перемкнуть щупы между собой и определить их сопротивление. Обычно оно составляет 0.2…1 Ом. Эту величину следует учитывать при дальнейших измерениях.

Далее следует проверить состояние диодов выпрямительного моста. В большинстве генераторов в автомобиле применяются диоды двух типов. Одни из них имеют отрицательный вывод на корпусе и положительный свободный. Другие выполнены наоборот. Так сделано для удобства монтирования диодов на пластинах охлаждения – радиаторах (рис. ниже).

Диодный мост генератора автомобиля

Для измерений это не имеет значения. Измеряются диоды при положении переключателя омметра на измерение диодов. Если такого положения нет или используется стрелочный прибор, то предел измерения устанавливается для измерений сопротивления 200…1000 кОм.

Выпрямительный мост необходимо отключить от статора. Работу диодов проверяют путем сравнивания сопротивлений при прямой и обратной полярности щупов прибора. Значения должны различаться в несколько раз. Идеальный случай, это когда в одной полярности прибор показывает полный обрыв и измеренные значения одинаковы для всех диодов. Если в обоих положениях щупов прибор показывает нулевое сопротивление или полное его отсутствие, то такой автомобильный диодный мост требует замены.

Кроме проверки сопротивления, необходимо также проверить состояние изоляции обмоток. Для этого предел измерения прибора устанавливается на измерение максимального сопротивления, затем один из щупов прикладывается к корпусу генератора (на статор), а другой щуп к проверяемой обмотке. Показания прибора должны показывать очень большое сопротивление (на стрелочных стрелка не должна отклоняться).

Более точно сопротивление изоляции можно проверить, используя специальный прибор (мегомметр), применяемый для измерения электрических кабелей или кабельных линий связи.

Можно, но не рекомендуется ввиду большой опасности поражения током, проверить автомобильный генератор на пробой изоляции при помощи лампы на 25…40 Вт 220 В.

Из патрона лампы выводят два провода, один из которых подсоединяют к корпусу генератора, поскольку статор имеет металлический корпус, а второй подключают к обычной бытовой розетке. Вторую клемму розетки подключают к проверяемой обмотке. Отсутствие свечения лампы говорит о нормальном состоянии изоляции.

Проверка регулятора напряжения

Проверить регулятор напряжения (реле-регулятор) можно, используя внешний регулируемый источник питания 12…16 В (рис. ниже).

Схема проверки реле-регулятора

Для проверки к реле подключается регулируемый источник плюсом на выходную клемму, а минусом на массу. К щеткам подсоединяется автомобильная лампа 12 В. При напряжении источника питания более 14.5 В лампа должна гаснуть. Неисправный регулятор напряжения требует замены. Реле – регулятор старого типа подлежит настройке.

Видео. Быстрая проверка

Довольно часто бывает, что неисправности возникают в автомобиле на прогретом двигателе. Это может быть связано как с линейным расширением металла от температуры (замыкание обмоток), так и со свойствами полупроводников (неисправности диодов выпрямителя). В данном случае можно рекомендовать работу генератора проверять непосредственно на автомобиле. Вопрос о том, как проверить генератор после нагрева, решается путем прогрева строительным феном до возможной температуры эксплуатации.

Ремонт автомобильного генератора в домашних условиях требует большой квалификации и, в большинстве случаев нецелесообразен. Гораздо проще заменить его полностью. Исключение составляют автомобильный реле-регулятор и диодный мост.

Оцените статью:

Как проверить генератор автомобиля в домашних условиях

Главная » Разное » Как проверить генератор автомобиля в домашних условиях

Как проверить генератор на машине или со съемом в домашних условиях используя мультиметр

Рис. 1 Проверка генератора авто

Конструкция и назначение генератора

ремень передает вращение с коленвала ДВС на шкив генератора
механическая энергия преобразуется в электрическую
диодный мост изменяет переменный ток в постоянный
реле регулятора отвечает за подзарядку АКБ при ее разрядке во время запуска ДВС
остальное напряжение расходуется на электроприборы машины

Рис. 2 Конструкция генератора авто

Схемы и клеммы

Рис. 3 Пример схемы электрической

Для удобства ознакомления цифровые обозначения на всех схемах одинаковые:

блок генератора
возбуждающая обмотка
статорная обмотка
выпрямитель
выключатель
реле лампы контрольной
регулятор напряжения
лампа контрольная
конденсатор для подавления помех
блок трансформатор/выпрямитель
АКБ
стабилитрон
резистор

положительная клемма выпрямителя силового – ВАТ; В+; 30; В или «+»
возбуждающая обмотка – FLD; E; EXC; F; DF; 67 либо Ш
вывод для контрольной лампы от выпрямителя дублирующего – IND; WL; L; 61; D+ или D
фаза – STA; R; ͠ или W
нуль – МР или «0»
вывод для «+» АКБ – Б; 15 или S
клемма для соединения с бортовым компьютером – F или FR
вывод на выключатель зажигания – IG

Рис. 4 Расположение выводов на корпусе

Самостоятельная проверка генератора

Техника безопасности

Чтобы диагностика была безопасной для пользователя и электрической части авто, следует выполнить условия:

использование тестера, мультиметра или приборов для измерения сил тока, напряжения и сопротивления по отдельности
отключение аккумулятора от бортовой сети и от генератора дополнительно
при замене проводки сохранять длину и сечение кабеля, как у исходных деталей
убедиться в нормальном натяжении ремня

Запрещено производить действия:

использовать источники с напряжением больше 12 В
выключать потребители при работающем двигателе и соединенной ременной передачей генератора
замыкать с «массой» или клеммой D+ (67) вывод B+ (он же 30)
проверять искру на корпус коротким замыканием

Визуальный осмотр

лампочка подзарядки – если она зажглась на панели, либо напряжение подзарядки недостаточное, либо АКБ выработала ресурс
сторонние звуки – шум, свист и шелест свидетельствуют о слабом натяжении ремня, изношенной втулке или подшипнике
запах гари – может проникнуть через печку в салон, вероятна причина высокотемпературный нагрев обмоток
перебои в работе электрики – указывают на недостаточный ток, который производит работающий генератор

Рис. 5 Лампа подзарядки аккумулятора

Рис. 6 Проверка натяжения ремня генератора

Подшипники (втулки)

свист и гул при нормальном натяжении ремня являются признаками выработки подшипника или его рассыпавшейся обоймы
при проворачивании вала вручную после снятия ремня он должен крутиться свободно, бел поперечного люфта

Рис. 7 Замена подшипника генератора

Обмотки

при интенсивном нагреве лаковое покрытие медного проводника темнеет
появляется запах гари
сопротивление обмоток слишком маленькое, чтобы точно диагностировать их на короткое замыкание

Рис. 8 Перегоревшая обмотка имеет темный цвет проводов

Следует учесть, что перед тем, как проверить генератор на работоспособность, в этом случае придется его разобрать, сняв с посадочного места. Если электроприбор исправный, лаковое покрытие будет по умолчанию светлым.

Коллекторная группа и щетки

Перед тем, как проверить генератор на износ этих деталей трения, нужно его разобрать:

щетки прилегают к латунным контактам цилиндрической формы – коллекторам
чаще всего изнашиваются щетки, лучше менять их комплектом
износ коллекторной группы определяется визуально по появившимся канавкам
коллекторы можно шлифовать 3 – 4 раза, затем придется их заменить целиком

Рис. 9 Выработка коллекторных колец

На этом этапе проблем у автовладельца не возникает.

Внимание: «Дедовский» метод проверки работоспособности генератора – снятие клеммы «минус» после запуска ДВС и не глохнущий при этом двигатель, для современных авто неприемлем. Мало того, на инжекторых авто лучше не давать «прикуривать» проводами от аккумулятора, подключенного к бортовой системе. Возможно загорание ошибки «чек».

Рис. 10 «Прикуривать» от авто запрещено

Аппаратная диагностика мультиметром

Диодный мост

без снятия агрегата – диагностика производится после отключения «массы» аккумулятора, проводов с регулятора напряжения и диодного моста, тестер переводится в режим омметра, его плюс (красный провод) подключается к 30 клемме генератора, минус (черный провод) замыкается на корпус электроприбора, все диоды целые, если на шкале мультиметра появится бесконечность, пробитые – если высветится какое то значение в Ом
после демонтажа и частичной разборки – положительные диоды проверяются аналогичным образом, отрицательные – наоборот, в обоих случаях конкретное значение сопротивления на индикаторе тестера становится признаком пробоя

Рис. 11 Диагностика выпрямителя генератора

Внимание: Если при подключении аккумулятора ошибиться с полярностью, выходит из стоя именно диодный мостик.

Ротор и статор

Если проверка механической части не выявила проблем, работу генератора проверяют дальше после его разборки:

статор – проверить обмотку генератора нужно для каждого витка, сопротивление составляет около 0,2 Ом, поэтому потребуется точный прибор, можно использовать безаппаратные способы, рассмотренные выше
ротор – если используется модификация на постоянных магнитах, нужно лишь заново установить их внутри обоймы, у обычных роторов всего 2 обмотки, сопротивление каждой из которых составляет 2 – 5 Ом, если тестер покажет бесконечность, значит произошел пробой изоляции или отрыв провода

Рис. 12 Проверка статора мультиметром

Рис. 13 Диагностика обмотки возбуждения

Реле регулятора напряжение зарядки АКБ

Во избежание ошибок перед тем, как проверить зарядку генератора машины, следует учесть нюансы:

нормальным для аккумулятора авто считается напряжение 12,5 – 12,7 В на его клеммах, то есть во всей бортовой сети при заглушенном двигателе
на холостом ходу при включенном ДВС оно достигает значения 13,5 – 14,5 В, для некоторых иномарок нормальным напряжением считается 14,8 В
на повышенных оборотах напряжение генератора снижается до 13,7 В
если прибор показывает 13 В при работе ДВС под нагрузкой, генератор однозначно нуждается в ремонте
перезарядка 15 В опасна тем, что вскипает электролит, начинают сыпаться пластины кислотного аккумулятора
недозарядка 13 В не позволит накопить в АКБ истраченную при прокручивании маховика в момент пуска электроэнергию, следующая поезда будет под вопросом

Операции диагностики нужно производить последовательно:

выполняется запуск двигателя ключом стартера
включаются фары на 15 минут, выставляются средние обороты на все это время
измеряется напряжение между клеммой В+ (30) генератора и его «массой», оно должно быть в пределах 13,5 – 14,5 В

Рис. 14 Проверка регулятора напряжения

приобретается и монтируется на приборную панель компактный вольтметр
напряжение генератора легко фиксируется, как на холостом ходу, так и на любых оборотах ДВС

Показания считываются с учетом характеристик генератора и напряжения АКБ.

swapmotor.ru

способы проверки исправности аккумулятора, не снимая его с машины

Каждый автолюбитель сталкивается с обслуживанием генератора. Бывают случаи выхода его из строя и не всегда верно отдавать его в сервисный центр или покупать новый. Возобновить его работоспособность можно самостоятельно и сделать это довольно просто. В этом случае необходимо знать принцип работы, благодаря которому проверить генератор на предмет исправности очень легко.

Основная информация

Генераторы используются для получения электрической энергии. Они трансформируют другую энергию, при помощи которой получается электрический ток, появляющийся в проводнике за счет электродвижущей силы (ЭДС). Это сила заставляет направлено перемещаться заряженные частицы, которые называются электронами. Электрон имеет отрицательный заряд. При помещении проводника в электромагнитное поле и совершении им движений образуется разность потенциалов.

Это условие можно рассматривать и с обратной стороны: при воздействии движущегося равномерно или равноускоренно в проводнике начинает генерироваться ток. Это явление называется электромагнитной индукцией, получившее широкое применение при изготовлении различных видов устройств и электрических машин. На этом принципе сделаны трансформаторы, электродвигатели и генераторы тока.

Генератор тока — это разновидность электрической машины, преобразующей энергию различного типа в электрическую. Для того чтобы проверить работу генератора на автомобиле, нужно ознакомиться с его устройством и принципом действия.

Устройство электрогенератора

Генераторы любого типа одинаковы по конструктивному исполнению, но есть и некоторые различия. Устройство состоит из таких основных частей:

Корпус.
Неподвижная часть или статор.
Подвижная часть или ротор (иногда ротор называют еще и якорем).
Коробка соединительных проводов.

Корпус является главной частью любого генератора, так как в нем осуществляется крепление основных узлов и механизмов. В нем происходит установка подшипников, продлевающих срок службы электрогенератора (далее ЭГ) и смягчающих удары при вращении ротора. Корпус устройства изготавливается из прочного сплава. Кроме того, он служит для защиты от механических повреждений, попадания пыли, влаги и отрицательного влияния внешних факторов.

Статор, имеющий магнитные полюса, выполняется из специальной электротехнической обмотки. Магнитные полюса — это обмотки, состоящие из определенного количества витков провода, диаметр которого подбирается расчетным путем.

Ротор приводит в движение сторонняя сила, при его вращении образуется разность потенциалов. Напряжение (U) или разность потенциалов поступает через кольца в коробку соединительных проводов. С коробки отводится для дальнейшего преобразования в более качественное напряжение.

Принцип работы

Принцип действия основывается на законе электромагнитной индукции. При вращении в однородном магнитном поле происходит образование U на роторе. Работа ЭГ состоит из следующих моментов:

При условии, что ротор является магнитом, который образует электромагнитное поле с заданным магнитным потоком Ф, это поле воздействует на обмотки статора, и в нем начинает генерироваться ток.
Со статора, представляющего катушки, снимается U и передается в распределительную коробку для дальнейшего преобразования. Хотя в некоторых моделях нет необходимости делать его.

Кольца, выполняющиеся из медного проводника, вращаются синхронно с ротором, а графитовые щетки нужны для протекания тока на кольца. Все ЭГ отличаются по конструкции, методу возбуждения обмоток статора, количеству фаз и типу соединения обмоток. Исходя из конструктивного плана, различают два типа:

Неподвижные полюса, при которых якорь вращается.
Подвижные полюса.

Последний тип получил широкое применение, так как он генерирует сравнительно большой ток при меньших габаритах и получение U, являющимся близкому к синусоидальному. Этот тип имеет 3 основных модификации:

Независимое возбуждение.
Самовозбуждение.
Работа от постоянных магнитов.

Первая модель приводится в действие сторонним источником механического, теплового, водяного и других видов энергий. Вторая модель питается своим же выпрямленным током, а работа последней осуществляется при помощи постоянных магнитов, образующих магнитное поле с постоянной составляющей Ф.

Одним из наиболее востребованных является соединение звездой (схема 1) с нейтральным проводом, который является компенсатором фазовых перекосов. Кроме того, нулевой провод исключает снижение мощности и нагрев статорных катушек при воздействии кольцевого тока (I).

Схема 1 — Соединение звездой.

К обмоткам, соединенным по типу звезды, нагрузка активной составляющей с нейтральным проводом является минимальной. Однако существует еще одна схема (схема 2) соединения статорных катушек ЭГ треугольником. Она применяется редко в бытовых условиях.

Схема 2 — Соединение статорных обмоток треугольником.

При этом виде подключения обмоток следует подключать приборы и механизмы сравнительно небольшой мощности. Все виды генераторов имеют различные технические характеристики (ТХ).

Технические характеристики

ЭГ отличаются между собой еще по основным техпараметрам: генерируемыми U, I и мощностью (Р), а также частотой вращения ротора и коэффициентом по Р (cosф).

Регуляция U осуществляется благодаря изменению Ф. Для этого последовательно подключают в цепь обмоток возбуждения специальных устройств — регуляторов U. Если используется сторонний двигатель для вращения вала ЭГ, то обороты регулируются на нем. При применении генераторов, возбуждение которых происходит от постоянных магнитов, нужно применять регулятор и стабилизатор U.

Для сетевого подключения применяют параллельное соединение электрогенераторов. Нужно следить за равенством ЭДС, фазовый сдвиг при этом равен 0. Этот процесс называется синхронизацией ЭГ с питающей сетью и для этого применяют специальный прибор, который называется синхроскопом. Синхроскоп является обыкновенной лампой с вольтметром. Он подключается последовательно к ЭГ. Во время пуска электрогенератора происходит регулировка I возбуждения на статорных катушках.

Лампа начинает мигать, а при приближении к оптимальной величине тока эти моргания становятся интенсивнее. В конечном счете она гаснет, и в этом случае процесс синхронизации завершен. Кроме того, показания вольтметра, который еще называется нулевым, должны быть равны 0.

Сферы применения

Трехфазные генераторы используются вместе с диодным мостом для зарядки автомобильного аккумулятора, питания бортсети, системы зажигания, световой сигнализации и освещения, бортового компьютера и прочего оборудования авто. Подключение происходит к регулятору U на интегралке (интегральная микросхема), стабилизирующей его значения в пределах нормы.

Генераторы различаются по сферам применения и следует выделить их основные виды: автомобильный, электрический, инверторный, дизельный, синхронный, асинхронный, электрохимический.

Аккумулятор для автомобиля служит для кратковременного вращения коленвала при помощи стартера. Стартер питается от аккумулятора, который является в большинстве современных авто гибридным. При воздействии на обмотку возбуждения при включении зажигания I течет по кольцам и в обмотке возбуждения генерирует электромагнитное поле, благодаря которому и запускается ротор. Ротор создает волны электромагнитной составляющей, пронизывающих обмотки статора.

Электрогенератор необходим для преобразования энергии различных сторонних источников, оказывающих воздействие на вал последнего. Кроме того, сейчас распространены инверторные типы ЭГ. Они производят качественную электроэнергию и являются автономным источником питания. Основной принцип работы такого инверторного генератора сводится к следующему:

Переменный высококачественный ток вырабатывается и выпрямляется при помощи диодного моста, на выходе которого появляется постоянное U.
Постоянное U накапливается в аккумуляторных батареях, из которых при помощи инвертора происходит преобразование в переменный ток.

Часто применяется для бытовых нужд дизельный генератор. Он преобразует энергию при сгорании топлива в электрическую. Топливо представляет собой химический вид энергии, а сгорание — процесс окисления кислородом, содержащимся в воздухе. При сгорании происходит трансформация тепловой в механическую электроэнергию, а дальше, согласно принципу работы генератора, происходит получение электрического тока.

Ротор синхронного ЭГ является постоянным магнитом. У этого магнита есть полюса, число которых может быть в диапазоне от 2 и выше, но это значение всегда кратно двум. При запуске ЭГ ротор производит электромагнитное поле и при увеличении частоты вращения возникает I в обмотках. Вследствие этого, появляется U, которое контролируется спецустройством. Напряжение при этом является стабильным, а следовательно, этот факт является положительной стороной этого типа ЭГ.

В некоторых случаях возможна значительная перегрузка по I. Этот тип требует применения дополнительного оборудования для защиты от перегрузок. Электрогенераторы асинхронного типа отличаются от синхронных тем, что ротор вращается с некоторым опережением.

Источник химической энергии или электрохимический генератор является очень интересным и экологически чистым изобретением. Принцип его работы состоит во взаимодействии водорода и кислорода. Использование этих элементов делает его опасным: водород является взрывоопасным газом, а кислород мощным окислителем (при возгорании водорода пожар только усилится за счет кислорода-катализатора). Следует отметить, что при использовании любого генератора, кроме инверторного, следует применять дополнительные устройства защиты и регуляции параметров выходного U и I.

Способы проверки на автомобилях

Иногда генератор выходит из строя на автомобиле, мотоцикле и других видах транспорта. Существуют такие варианты решения проблемы: ремонт в сервисном центре, покупка нового или ремонт своими силами. Кроме того, непосредственно при покупке нужно проверить зарядку генератора аккумуляторной батареи. Если батарея новая, то при неудачных попытках ее заряда возможен выход последней из строя. Первые два варианта требуют вложения денежных средств, хотя многие автолюбители предпочитают решать проблему самостоятельно. Для устранения основных неисправностей нужно знать типичные поломки:

Заклинивание подшипников.
Сгорание обмоток.
Неисправность щеток.
Выход из строя реле, которое применяется в регуляторе U.

При заклинивании подшипников происходит заклинивание ротора и для устранения этой проблемы нужно разобрать и смазать подшипники. Кроме того, если они пришли в негодность, то нужно заменить их другими.

При сгорании обмоток роторной и статорной катушек ее нужно прозвонить тестером на предмет короткозамкнутых витков, а при необходимости — перемотать. Как правило, щетки подлежат замене, но бывают случаи ослабления пружин, необходимых для амортизации вращения вала и щеточного узла. Пружины нужно в этом случае тоже заменить. Реле регулятора U отвечает за зарядку батареи от ЭГ и при выходе его из строя АКБ не заряжается вообще.

В основном происходят неполадки электрического плана и проверить генератор на машине, не снимая его, достаточно просто. Существует 2 способа проверки: прозвонить генератор мультиметром и проверка работы генератора на автомобиле под нагрузкой.

Проверить генератор автомобиля в домашних условиях при помощи мультиметра можно условно разделить на несколько этапов:

Замерить U на клемах АКБ при неработающем двигателе внутреннего сгорания (ДВЗ). U должно быть в пределах: 12,6-12,8 В.
Запустить авто и произвести измерение при работающем ЭГ. Он должен выдавать U от 13,8 до 15 В.
Подключить максимальную нагрузку и измерить U на ЭГ. Идеальным вариантом будут показатели более 13,8 В. Если по каким-то причинам U меньше нужного значения, то следует проверить ЭГ на предмет его работоспособности.

Для проверки нужно точно знать модель и параметры ЭГ: U, I, сопротивление обмоток (R). Его (ЭГ) нужно отсоединить от проводки авто и начинать прозванивать при помощи мультиметра, а затем сравнить показатели с необходимыми.

Второй способ является простым и дает результат не хуже первого. Основные шаги проверки генератора для ВАЗ (хотя этим способом можно проверять ЭГ для любого вида транспорта):

Запустить двигатель и включить электрооборудование, например, фары (нагрузка должна быть незначительной).
При работающем ДВЗ снять при помощи ключа минусовую клемму, идущую на аккумулятор.
Если при этих манипуляциях электрооборудование работает нормально, то генератор исправен.
Иначе, необходимо прозванивать его и при возможности заменить (если поломка окажется серьезной).

Таким образом, нет необходимости идти в сервисный центр для ремонта автомобильного ЭГ или покупать новый. Прежде всего нужно разобраться с неисправностью, ведь в большинстве случаев она оказывается достаточно примитивной и легко устраняется даже неопытным автолюбителем.

pochini.guru

Как проверить генератор? — DRIVE2

Всем привет парни.
Эта запись для тех, кто опасается электрических машин постоянного тока.

Полный размер

Мы с парнями их не боимся, разбираем на молекулы и заставляем работать т.к в силу нашего образование они для нас на сложнее гвоздя по устройству.
Но есть граждане, которым не хватает уверенности в общении с этими агрегатами.
Мы сняли фильм где простым языком рассказали как оперативно проверить исправность генератора под нагрузкой (лампой от туманки).
Суть проверки — убедится в исправности генератора при вращении его с помощью дрели.
Когда генератор вращается — лампочка нагрузки обязана светить.
Исправно работающий генератор вырабатывает 14.3 вольта (от14.1-14.5 максимум).
При этом напряжение должно быть стабильным.
Чего делать то?
Мы берем, снимаем гену, зажимаем его в тиски и подключаем к нему батарейку.
Тут при подключении генератора нужно быть осторожным, потому как можно легко упалить генератор перепутав контакты или замкнув ножки. Вас конечно током не убьет, но гена может обидеться и пустить дымок.
Генераторы бывают разными по подключению. Бывают с двумя, тремя, четырьмя контактами в разъеме.
На нашем генераторе их было 4 штуки

Полный размер

S Постоянный плюс
IG Плюс от замка зажигания
L Контрольная лампа
M Контакт уходящий в ЭБУ

Берем АКБ, подключаем + от нее к контактам генератора IG и S
К контакту нагрузки подключаем лампу мощностью 50 Вт и подаем на нее напряжение.

Полный размер

Ну а дальше начинаем крутить дрелью генератор.
Если лампочка засветила ярче и напряжение на генераторе в пределах нормы — ура — он запустился и с точностью на 95% можно сказать что он исправен.

Полный размер

Во всяком случае генератор будет 100% заряжать АКБ.
При этом вы ощутите руками увеличение крутящего момента на дрели.
Поэтому чем больше у Вас включено потребителей электричества в виде мощных ламп — тем больше мотор будет кушать топлива.

Далее отсоединив АКБ от лампы смотрим и видим, что лампа светится и работает от генератора.
Правда при этом будет плохо работать стабилизатор напряжения.
Именно поэтому нельзя отсоединять АКБ на работающем автомобиле!
Можете упалить и генератор и электронные блоки автомобиля. Поэтому осторожно и с пониманием процесса подходите к отключению клемм АКБ. Только с остановленным мотором и выключенным зажиганием можно их отключать безопасно.
Видео про проверку

Как то так.
Всем мир.

www.drive2.ru

Как проверить генератор (со снятием, не снимая с машины)

Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 38

Автомобильный генератор представляет собой один из ключевых компонентов электрооборудования автомобиля, эксплуатируется в жестких условиях и постоянно испытывает большие нагрузки. Разработчик генератора в полной степени учитывает особенности его функционирования, обращая внимание на достижение высокой эксплуатационной надежности. Тем не менее, исключить отказы этого узла не удается.

Диагностирование электрооборудования на СТО при плановом техническом обслуживании входит в перечень обязательных проверок. Его выполнение выявляет появившиеся неисправности и высокую степень износа отдельных компонентов, в том числе генератора. Однако даже регулярное обслуживание автомобиля в сертифицированных мастерских не является гарантией от внезапных отказов.

Далее рассмотрены процедуры проверки генератора, позволяющие простыми средствами с высокой точностью оценить его техническое состояние. Особенность этого устройства — конструкция генераторов различных автомобилей основана на идентичных принципах, поэтому для них применяется одинаковая методика проверки, которая может отличаться только незначительными деталями.

Работы по проверке исправности генератора целесообразно выполнять по крупноблочной схеме и только после локализации неисправного узла переходить к точной диагностике. Мы не будем останавливаться на тонкостях выявлении неисправности конкретного узла этого агрегата, которые выполняются по своим методикам.

Признаки неисправного генератора

К внешним проявлениям отказа генератора относятся:

соответствующий оптический индикатор на приборной панели продолжает оставаться в активном состоянии или мигает при запущенном двигателе;
посторонние шумы;
нагрев корпуса до слишком высокой температуры;
характерный запах сгоревшей изоляции;
тусклый свет фар, мигание лампочек, неустойчивая работа остальных потребителей электроэнергии (в первую очередь мощных), что ярко проявляется при аккумуляторе, выработавшем ресурс;
разряд батареи с высокой скоростью.

При инструментальном контроле дополнительно принимаются во внимание

несоответствие генерируемого напряжения паспортному значению с учетом имеющихся допусков в широком диапазоне нагрузок;
полное отсутствие напряжения.

Подготовка к проверке

Перед началом собственно диагностики:

проверяется состояние контактов и при необходимости выполняется подтяжка их креплений и зачистка от окислов.
осматриваются соединительные провода и при выявлении их повреждений заменяются на исправные такой же длины и сечения.

Точные результаты достигаются при использовании бытового мультиметра (электрического тестера). Желательно, чтобы прибор имел отдельный вход для подключения токовых клещей.

Запреты

При выполнении тестирования ни при каких условиях нельзя совершать следующие действия:

Запрещается отключать провода от выхода генератора. Он всегда должен иметь нагрузку.
Недопустимо выполнять тестирование методом “на искру”- накоротко замыкать выход генератора.
Состояние изоляции нельзя контролировать гигаомметром (из-за рисков пробоя изоляции высоким измерительным напряжением этого прибора).

Проверка натяжения приводного ремня

Нарушение нормативного натяжения ремня привода генератора приводит к тому, что при работе без нагрузки напряжение соответствует норме, но при увеличении нагрузки недостаточная сила трения приведет к появлению эффекта проскальзывания, на вал генератора перестает передаваться требуемая мощность, и напряжение падает. Нагрузка увеличивается последовательным включением различных потребителей, например, фар.

При обнаружении такого явления проверяем прогиб ремня, который при нажатии с усилием 10 кг не должен быть более 12 мм. В случае ослабленного ремня восстанавливаем его натяжение, что выполняется регулировочным винтом, которым статор генератора отодвигается от вала двигателя.

Основные проверки без демонтажа генератора

Описываемые далее процедуры проводятся при прогретом двигателе, который работает на холостых оборотах 10 – 15 минут. Первичная проверка основана на том, что напряжение, снимаемое с генератора, превышает напряжение аккумуляторной батареи (необходимое условие ее подзарядки). Для этого выключают двигатель и мультиметром, который переключен в режим работы с постоянным напряжением (предел 20 В или в нему) замеряют напряжение на клеммах батареи. Затем заводят двигатель, выполняют второе измерение и сравнивают результаты. Если изменений нет, генератор неисправен.

Вторая группа тестов направлена на проверку реле-регулятора, для чего мультиметром продолжают контролировать выходное напряжение генератора. Его показания при работающем двигателе составляют 14 В. При увеличении частоты вращения вала напряжение возрастает, но не более чем на 0,5 – 0,7 В. При нарушении этого условия проводятся более подробные проверки, процесс которых описан здесь.
Для проверки генерируемого тока обороты двигателя увеличиваются до средних. К мультиметру подключаются токовые клещи, прибор переводится в режим измерения постоянного тока, рабочим органом клещей охватывается провод с выхода генератора.

Далее последовательно включают потребители электроэнергии (фары, отопитель салона и т.д.), записывают показания прибора. Затем использованные ранее потребители включают одновременно и показания мультиметра сравнивают с суммой записанных значений. Разница не должна превышать 5А, в противном случае генератор считается неисправным.
Диодный мост проверяют мультиметром или методом прозвонки лампочкой на отсутствие пробоя диодов и обрыв в токопроводящих цепях. Диагностику диодного моста проводят на двигателе или после демонтажа генератора.

Проверки с демонтажем генератора

Демонтаж генераторы осуществляют в том случае, если однозначно установлено, что он неисправен.
Первоначально проводится осмотр, который показывает отсутствие механических повреждений корпуса, нормальное состояние электрических выводов и других компонентов.
Нагар на токосъемных кольцах — хороший индикатор межвиткового короткого замыкания обмоток ротора.

Ещё кое-что полезное для Вас:

Проверка сопротивления обмоток

Для проверки сопротивления обмоток мультиметр переключают в режим измерения сопротивления.
Для определения сопротивления обмотки ротора щупы мультиметра подключают к токосъемным кольцам. Показания прибора равняется 10 Ом.
Статорная обмотка проверяется только после отключения соединительных проводов от клемм. Измеряют как сопротивление между свободными концами обмоток, так и между свободным концом и общей точкой. Статор считается исправным, если

сопротивление отдельной обмотки находится в интервале 5 — 15 Ом;
сопротивление между свободными концами обмоток вдвое превышает сопротивление отдельных обмоток;
сопротивление обмоток одинаково.

Щетки

Проверка щеток осуществляют методом визуального осмотра. Исправные щетки должны свободно перемещаться по направляющим и не иметь сколов. При большой степени износа их меняют на новые.

Опорные подшипники

Ротор генератора смонтирован на опорных подшипниках. Их состояние проверяют при снятом со шкива ремне. При исправных подшипниках ротор вращается свободно, а его проворачивание не требует никаких усилий. Если же обнаруживается люфт, то подшипники подлежат замене.

Заключение

Точная диагностика исправности автомобильного генератора осуществляется своими силами при использовании несложных и распространенных бытовых измерительных приборов. Вышедший из строя генератор восстанавливают заменой диодного моста, реле-регулятора, опорных подшипников и щеток и регулировкой натяжения приводного ремня. В прочих случаях потребуется покупка нового.
Знание простых методик проверки позволит восстановить нормальную работоспособность электрооборудования без обращения в автосервис и сэкономить средства.

topmekhanik.ru

проверка генератора мультиметром без снятия

Как правило, если исправный стартер не крутит двигатель, новая или обслуженная АКБ быстро разряжается, тогда причиной волне может быть генератор автомобиля. Если коротко, генератор является устройством, которое вырабатывает электричество во время работы ДВС, заряжает АКБ, питает бортовую сеть автомобиля и т.д.

При возникновении признаков неисправностей генератора, необходимо убедиться, что проблемным элементом является именно данное устройство, а не аккумулятор. Далее мы рассмотрим признаки неполадок, как проверить генератор на машине, а также доступные способы, при помощи которых осуществляется проверка генератора своими руками.

Содержание статьи

Для чего нужна проверка генератора

Начнем с того, что генераторы на разных автомобилях не сильно отличаются друг от друга в плане конструкции. Это значит, что рассмотренные ниже способы проверки подойдут как для отечественных авто, так и для иномарок.

Итак, если на панели приборов начинает моргать значок аккумулятора или красный символ аккумулятора горит постоянно, это не всегда означает, что проблемы возникли именно с АКБ. Другими словами, точно не определив причину, заменой аккумулятора проблему удается решить не всегда.

Более того, больше половины случаев, когда горит значок аккумулятора на панели приборов, связаны с генератором. С учетом того, что проверить генератор не снимая с машины можно достаточно быстро и просто, рекомендуется выполнять такую проверку при возникновении признаков неполадок.

Другими словами, если неисправен генератор автомобиля, даже новая АКБ через небольшой промежуток времени будет полностью разряжена. Обратите внимание, кроме неудобств, связанных с неожиданно разряженной АКБ, глубокий разряд батареи также крайне негативно сказывается на ее дальнейшей работоспособности. Получается, проверять генератор нужно в обязательном порядке.

Причины неисправностей генератора автомобиля

Генератор на машине является относительно простым устройством. В двух словах, это простой электродвигатель, задачей которого является генерация тока. В основе лежит ротор, который вращается, неподвижный статор, щеточный узел, а также реле-регулятор генератора.

В списке основных проблем генератора модно выделить:

Заклинивание подшипников. Если в генераторе заклинило подшипники, это говорит о том, что устройство достаточно изношено и сильно загрязнено. Со временем грязь попадает на подшипники, их начинает подклинивать или полностью заклинивает.
Если генератор полностью заклинил, проблему определить достаточно просто (генератор не крутится). Часто результатом становится обрыв ремня генератора или его постоянное проскальзывание. Однако подклинивания без снятия генератора диагностировать сложнее (генератор вращается, однако тока недостаточно).
Выгорание обмотки статора или ротора. Как правило, часто сгорает обмотка на статоре или роторе (чаще на статоре). Обычно это происходит в результате агрессивного воздействия дорожной соли, попадающей на генератор, влаги и грязи. Обмотку попросту разъедает, происходит замыкание и т.п. Естественно, генератор перестанет вырабатывать электричество.
Неполадки щеток (щеточный узел). В устройстве генератора используются графитовые щетки. Обычно эти щетки представляют собой стержни, имеют квадратную форму. Указанные щетки перемещаются по дорожкам статора и постепенно приходят в негодность. Решение — замена щеток генератора.
Неполадки реле регулятора генератора. Фактически, данное реле не позволяет подавать на АКБ заряда больше, чем нужно. Другими словами, реле управляет напряжением и силой тока. Если реле регулятор имеет неисправности, зарядка аккумулятора не идет. Указанное реле при необходимости нужно менять.

Признаки неисправностей генератора

Если генератор автомобиля неисправен или работает со сбоями, это можно заметить по ряду признаков. Основным симптомом, как уже было сказано выше, это загорание или моргание значка в виде аккумулятора на панели приборов.

Еще на генератор обычно указывает постоянный разряд аккумулятора. Если владелец уверен в том, что АКБ исправна и заряжена, автомобиль не имеет других серьезных проблем по электрике, тогда причиной разряда батареи является то, что генератор не заряжает аккумулятор.

Также на проблемы с зарядкой аккумулятора указывает недостаточно яркое свечение приборов, панель приборов тускнеет, особенно если увеличить нагрузку (включить фары, кондиционер и т.д.). В таком случае становится понятно, что автомобиль берет электричество от АКБ, то есть тока от генератора недостаточно.

Также на проблемы с генератором указывают посторонние звуки, проскальзывание, стуки при вращении или обрыв ремня генератора. Если генератор не имеет возможности нормально вращаться, не стоит ожидать нормального заряда АКБ.

Как проверить генератор: ВАЗ и автомобили иностранного производства

Убедившись в необходимости диагностики генератора, данное устройство можно проверить, не снимая с машины. Сделать это можно несколькими способами.

Первый способ предполагает наличие мультиметра. Другими словами, нужно знать, как прозвонить генератор мультиметром. Чтобы выполнить проверку, сначала на неработающем двигателе замеряется напряжение на клеммах батареи. В норме это 12.5 – 12.7В.

Далее мотор заводят, в салоне отключаются все приборы, дающие нагрузку, после чего замер напряжения делается на работающем двигателе. Норма составляет 13.8 – 14.5 В. Также на многих современных моделях авто нормальным показателем считается 14.8 В. Причина — большое количество штатного электрооборудования.

Рекомендуем также прочитать статью о том, что такое разминусовка двигателя. Из этой статьи вы узнаете, для чего нужна разминусовка двигателя, что это такое, как делается разминусовка мотора , а также какие преимущества обеспечивает данное решение.

Затем в автомобиле после замеров без нагрузки нужно включить оборудование (фары, ПТФ, обогрев зеркал и стекол, подогрев сидений, магнитолу, кондиционер и т.д.). Напряжение в норме не должно проседать ниже 13.7 – 14 В. Если просадка явно ниже (например, 13 В), генератор не выдает нужного напряжения и нуждается в диагностике.

Второй способ простой и распространенный. Главное, соблюдать осторожность. Сначала следует слегка ослабить ключом на 10 минусовую клемму АКБ, не снимая ее полностью.

Для проверки генератора нужно завести двигатель, после чего дать среднюю нагрузку (включить фары и обогрев стекол). Далее не следует глушить мотор и на работающем двигателе потребуется снять минусовую клемму с аккумулятора, отодвинув ее в сторону.

Если машина работает ровно, свет фар не тускнеет, приборная панель светится ярко, это указывает на то, что генератор нормально работает. В случае, когда мотор заглох, это признак того, что генератор неисправен и его необходимо проверить отдельно (со снятием), после чего дефектовать и ремонтировать.

Неисправности реле-регулятора генератора

Отдельно отметим, что проблемы, связанные с реле регулятором выражаются в том, что машина работает от генератора нормально, однако сама АКБ «кипит», быстро разряжается и выходит из строя при работающем генераторе.

Частой проблемой является перезаряд батареи. В этом случае аккумулятор кипит, электролит вытекает под крышками на банках (видны белые потеки). Это значит, что на полностью заряженную АКБ продолжает подаваться заряд от генератора. В этом случае неисправность кроется в реле-регуляторе.

Если же имеет место отсутствие заряда, когда аккумулятор быстро разряжается, в этом случае также причиной часто является реле регулятор генератора. В подобной ситуации реле попросту не подает заряд на АКБ.

Так или иначе, необходима проверка генератора мультиметром, а также проверяется и реле регулятор. Для этого потребуется присоединить мультиметр к клеммам АКБ и замерить заряд при заведенном моторе. Если ток заряда больше 14.5 – 14.8 В (например, 15 В), тогда это указывает на перезаряд.

В подобной ситуации нужно менять реле-регулятор, так как можно быстро вывести из строя АКБ (произойдет выкипание электролита, осыпание пластин и т.д.). В свою очередь, недозаряд также будет являться причиной того, что АКБ не будет нормально заряжаться. В результате повышаются риски того, что двигатель не получится завести, аккумулятор может «глубоко» разрядиться, значительно сократится срок службы АКБ.

Что в итоге

Как видно, генератор автомобиля может выходить из строя по разным причинам. На это укажут рассмотренные выше признаки. Еще добавим, чтобы точнее определить причину, нужно знать, как проверить генератор мультиметром. В ряде случаев это позволяет быстро исключить сам аккумулятор из списка возможных неисправностей прямо на месте.

Напоследок отметим, что появление стуков и шумов в генераторе во время работы двигателя часто указывает на то, что подшипники скоро выйдут из строя. Обычно заклинивание приводит к тому, что ремень генератора рвется.

Также нужно учитывать, что проскальзывание ремня генератора (ремень генератора пищит, свистит) может отдельно указывать как на необходимость замены ремня (например, ремень растянут или ослабла натяжка), так и на проблемы с генератором (ротор с трудом вращается и т.д.). Появление таких признаков требует не только замены ремня, но и отдельного внимания в виде углубленной проверки генератора автомобиля.

Как проверить генератор своими руками

Прошли времена, когда торпедо автомобилей напоминали рабочие места пилотов авиации – с россыпью датчиков, приборов и механических кнопок. Теперь среди автопроизводителей принято не забивать шоферам голову «ненужной» информацией. В частности, почти не встретишь на приборной панели амперметр – в современных машинах осталась только сигнальная лампа. Она если что-то и покажет, то когда беда уже случилась. А ведь при поломке генератора продолжать движение автомобиль практически не может (максимум, проедет пару километров на аккумуляторе), есть вероятность «встрять» посреди дороги. Можно ли как-то проверить генератор и подстраховать себя от неприятной ситуации? Можно.

На фото: генератор под капотом автомобиля

Что может сломаться в генераторе?

Чтобы лучше понимать, что в генераторе может сломаться, нужно разобраться в его устройстве. Оно не такое сложное, как это может показаться. Если говорить упрощенно, то генератор состоит из:

• корпуса,

• подвижной части (ротор),

• неподвижной части (статор),

• а также дополнительных элементов, к которым относятся реле-регулятор, диодный мост, и щеточный узел.

Устройство генератора

Главные враги генератора – время, вода, химические реагенты и механические повреждения. От них все проблемы.

1. Самая популярная причина поломки генератора – износ щеток. Они графитовые и ходят по дорожкам ротора, поэтому от времени и большого пробега банально стираются. Щетки обычно продаются отдельно, стоят недорого и их нетрудно заменить.

Новые и старые щетки генератора

2. Куда менее приятная неисправность – поломка реле-регулятора. Если генератор держит слишком высокое или слишком низкое напряжение, то проблема с высокой долей вероятности именно в нем. Реле-регулятор сложнее диагностировать и заменить чем щетки, но с этим тоже можно справиться в домашних условиях.

Новое реле-регулятор слева, справа — старое

3. Заклинившие подшипники не сулят ничего хорошего. Ротор перестает вращаться, а без этого ток генератор вырабатывать не будет. Сами подшипники недороги, но для их замены нужен опыт и специструменты, так что лучше такую работу проводить в условиях сервиса.

Вышедший из строя подшипник генератора

4. При поломке диодного моста генератор становится бесполезен, ведь сам агрегат вырабатывает переменный ток, а для потребителей в автомобиле нужен постоянный. Этим преобразование как раз и занимается диодный мост. Это очень чувствительный элемент, который боится попадания воды, замыканий и перепутанной полярности. Его можно ремонтировать, меняя диоды, но в современных условиях диодный мост обычно меняют, это проще.

Диодный мост генератора ВАЗ

4. Самый неприятный вариант поломки – сгорание обмотки на статоре или роторе. Чисто теоретически ее можно восстановить, но обычно в таком случае нужно рассматривать целесообразность ремонта, зачастую купить новую обмотку будет дешевле, чем ремонтировать.

Сгоревшая обмотка генератора

Как диагностировать генератор не снимая

Понять насколько хорошо работает генератор можно и без его демонтажа с автомобиля. Способы очень простые и доступны любому автомобилисту.

1. Нужно замерить напряжение в бортовой сети обычным тестером. Необходимо сделать три замера. Сначала на незаведенном автомобиле (прибор должен показывать около 12,2-12,7 В, но это показатель здоровья аккумулятора).

Замер напряжения в бортовой сети

Потом пустить мотор и выключить все потребители (нормальное значение в такой ситуации должно находиться в диапазоне от 13,8 до 14,7 В). Наконец, нужно включить несколько мощных потребителей (печка, фары) и померить еще раз. Напряжение просядет, это нормально, так и должно быть, главное, чтобы просадка была не ниже 13В. Если цифры получились иные – с таким генератором ездить опасно.

2. Присмотритесь к работе осветительных приборов – если лампы головного света или подсветка салона стали тускнее, чем раньше, это первейший признак низкого напряжения в сети. Лучше на такой машине в дальнюю дорогу не ехать.

3. Очень тревожным симптомом является мигание фар в такт изменения оборотов. За «ровность» работы в генераторе отвечает реле-регулятор, если он не стабилизирует напряжение вне зависимости от частоты вращения коленвала, то почти наверняка скоро машина «встанет». Нужно срочно с этим вопросом разбираться.

4. Как бы это банально не звучало, но стоит присмотреться и прислушаться к генератору. Подшипники и ролики редко заклинивают внезапно, почти всегда грядущую поломку предваряет свист, вой или дополнительный шум. Если из под капота доносится посторонний шум, нужно обязательно найти его источник. За ремнем можно следить визуально, он тоже изнашивается не за одну поездку, а постепенно.

5. Если у вас старый карбюраторный авто, то вам доступен еще один, очень простой способ диагностики. Достаточно сбросить минусовую клемму с аккумулятора на заведенном автомобиле, и посмотреть на работу машины – если ничего не изменилось, значит, генератор с работой справляется, а если автомобиль стал работать неровно, с перебоями – нужно выяснять причину. Увы, но этот способ для инжекторных автомобилей противопоказан – сложно предугадать, как поведет себя хрупкий электронный блок управления при резком перепаде напряжения. В случае чего, ЭБУ придется менять и диагностика получится очень дорогой.

На что еще обратить внимание

Наконец, косвенную диагностику генератора можно провести по аккумулятору. Они работают в тесной связке, и по «здоровью» одного можно судить о работоспособности другого. Если аккумулятор приходится постоянно подзаряжать, то проблема может быть именно в слабом заряде от генератора (хотя проблемы самого «аккума» тоже не исключены). Боком выйдет для аккумулятора и слишком высокое напряжение в бортовой сети – если аккумулятор внезапно выкипел, то нужно заниматься диагностикой генератора, «просто так» такие вещи не случаются.

Не лишне и просто устроить осмотр генератору. Все провода у него должны быть надежно прикручены – без перебоев и перегибов, корпус не иметь повреждений, а сам агрегат не должен искрить при работе.

Диагностика с разборкой

Если превентивные меры не помогли, и генератор все-таки сломался, то необходим демонтаж агрегата, его разборка и диагностика. Если проблемный узел не бросается в глаза, то нужно проверять все составные части генератора поочередно.

1. Ротор. У него нужно мультимером проверить обмотку на сопротивление, «подключившись» щупами к контактным кольцам. Значение сопротивление исправной обмотки лежит в районе 2,4-5,1 Ом. Если на табло мультимера нули, то в обмотке обрыв, если сопротивление есть, но очень маленькое, значит где-то в обмотке есть межвитковое замыкание, если показатель выше – нужно смотреть контакты и пропаять самые ненадежные из них.

Проверка ротора генератора

2. Статор. У него тоже нужно «прозвонить» обмотку. «Правильное» значение сопротивление между выводами обмоток 0,2 Ом, иначе либо обрыв, либо замыкание. Изоляцию статора на пробой очень удобно проверять обычной лампочкой на 220 вольт. Если подключить ее одним контактом к выходу обмотки, а вторым контактом к корпусу статора, то она гореть не должна. Если горит – значит пробой.

Проверка статора

3. У диодного моста нужно проверить все диоды на проводимость тока. Для этого нужно переключить тестер в режим омметра, один щуп поднести к пластине, а второй поочередно к диодам, которые впрессованы в эту пластину. Потом шупы нужно поменять местами. И так проверить все диоды во всех пластинах. Диодный мост исправен, когда при одном из подключений диода сопротивление будет, а при другом нет. Из-за того, что диоды имеют разный заряд не стоит запоминать, какое подключение должно давать сопротивление, а какое нет, главное, чтобы в одном из двух замеров у каждого диода было сопротивление. Если нет – то диодный мост нужно менять.

Проверка диодного моста

4. Изношенные до предела щетки диагностировать проще всего – тут даже мультимер не потребуется. Достаточно линейкой замерить их длину, если она меньше 4,5 см, значит, щетки нужно менять. Не лишним будет заодно замерить и диаметр токосъемных колец. Он должен быть не менее 13 мм, а еще лучше около 14 мм.

Как вы видите, проверка генератора не такая уж и сложная задача. Простые операции можно провести прямо на машине, но даже если генератор придется снимать и разбирать – ничего сложного там нет. Мультимер, набор отверток и ключей помогут провести все замеры. Благо, на многие генераторы запасные части свободно продаются, так что можно заменить только износившейся элемент и самостоятельно, без больших вложений, вернуть генератор к жизни.

avtoexperts.ru

Как проверить генератор: 8 шагов (с изображениями)

Об этой статье

Соавтор:

Мастер-механик

Соавтором этой статьи является Jay Safford. Джей Сэффорд — автомобильный консультант и руководитель проекта. Он является отличником автомобильного сервиса (ASE), Ассоциацией управления автомобильным парком NAFA, Ford и имеет сертификат L1.Он имеет более 15 лет опыта в ремонте автомобилей и работал инструктором по автомобилестроению в Техническом институте Линкольна в Уэст-Палм-Бич, Флорида. Эта статья была просмотрена 85 812 раз (а).

Соавторы: 3

Обновлено: 6 мая 2021 г.

Просмотры: 85,812

Краткое содержание статьи X

Генератор в вашем автомобиле отвечает за подзарядку автомобильного аккумулятора и питание электрической системы.Если ваши фары не такие яркие, как обычно, электрическая система вашего автомобиля не работает должным образом или у вас возникли проблемы с запуском автомобиля, все это может быть признаком того, что ваш генератор не работает должным образом. К счастью, вы можете легко проверить генератор вашего автомобиля, чтобы убедиться, что он работает, с помощью вольтметра, который является прибором для измерения напряжения. Перед проверкой генератора вам необходимо убедиться, что аккумулятор вашего автомобиля полностью заряжен. Выключите автомобиль, откройте капот и подключите положительный датчик вольтметра к положительной клемме аккумулятора, а отрицательный датчик — к отрицательной клемме аккумулятора.Затем проверьте показания вольтметра. Если он меньше 12,2, вам необходимо зарядить аккумулятор, прежде чем вы сможете проверить генератор. В противном случае попросите помощника завести машину и разогнать двигатель до 1500 об / мин. Еще раз проверьте показания вольтметра. Напряжение должно увеличиться на 0,5–2 вольта до примерно 13,6–15,8. Если показание остается прежним или падает, это означает, что генератор не заряжается и вам может понадобиться новый. Если показание выше более чем на 2 вольта, это может означать, что ваш генератор перезаряжается.В любом случае, отнесите машину в автомастерскую, чтобы узнать, в чем проблема. Чтобы узнать, как диагностировать проблему генератора переменного тока, проверив манометр или по звуку, продолжайте читать!

Печать
Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 85 812 раз.

Испытание динамо-машины и проверка продукции

Динамо-машина — это простой генератор постоянного тока с двумя выходными клеммами.

Динамо-машина — это прочный и простой тип генератор который был установлен на многих более ранних автомобилях.Большинство современных автомобилей оснащены генератор .

Если вы подозреваете, что динамо-машина неисправна, проверьте все соединения с ней с помощью схема тестер.

Убедитесь также, что динамо-машина действительно вращается, когда двигатель работает, и что приводной ремень отрегулирован на правильное натяжение и не проскальзывает (см. Проверка, регулировка и установка приводных ремней ).

Проверка выхода с помощью вольтметра или тестера

Проверка мощности динамо

Подключите положительный провод вольтметра к клемме D, а отрицательный провод к земле.

Сделайте эти проверки с вольтметр если возможно. В противном случае используйте тестер цепей или контрольную лампу.

Инструкции для автомобиля с отрицательной (-) системой заземления. Для положительный (+) система заземления: отрицательное считывание означает положительный, а положительный — отрицательный.

Подключите вольтметр к аккумулятор терминалы в то время как двигатель это работает. Попросите помощника увеличить обороты двигателя до холостого хода.

напряжение батареи должен загореться, либо лампа тестера (или фары) должна загореться.

Если это не так и проверки соединений и приводного ремня удовлетворительны, выключатель выключите двигатель и отсоедините два кабеля от концевой панели динамо-машины.

Клеммы обычно имеют маркировку D и F. Они бывают разных размеров, но при необходимости промаркируйте их, чтобы избежать путаницы.

Используйте небольшой отрезок довольно тяжелого кабеля, чтобы соединить клеммы D и F динамо-машины. Запустите двигатель и дайте ему поработать на холостом ходу не более 1000 об / мин .

Подключите положительный провод вольт метр к клемме D, а отрицательный провод — к земле.Счетчик должен показывать около 14 вольт (или лампочка на 12 вольт должна ярко светить). Если так, динамо-машина работает.

Тестирование кабелей

Испытание динамо-тросов

Подсоедините тросы динамо-машины, оставив короткий мостовой кабель на месте. Отсоедините кабели со стороны блока управления, где они также обозначены буквами D и F.

Запустите двигатель и дайте ему поработать на холостом ходу не более 1000 об / мин. Подключите положительный провод вольтметра к кабелю, отсоединенному от клеммы D на блоке управления, чтобы проверить, исправен ли он.

Затем проделайте то же самое с кабелем от клеммы F на блоке управления.

Если кабели исправны и динамо-машина заряжается, как было проверено ранее, счетчик должен показывать около 14 вольт, и любая неисправность должна быть в блоке управления.

Проверка низкой скорости зарядки или невозможности зарядки

Тестирование клеммы D без перемычки между D и F должно привести к низкому показанию.

Если первая проверка выхода (см. Слева) показала, что динамо-машина не заряжается, снова отсоедините клеммы D и F на концевой пластине динамо-машины, но удалите перемычку между клеммами.

Запустите двигатель и попросите помощника разогнать его до 2000 об / мин (средняя скорость).

Если автомобиль не оборудован тахометр (тахометр), 2000 об / мин — это частота вращения двигателя, когда автомобиль движется со скоростью 30 миль / ч наверху механизм .

Подключите вольтметр между клеммой D и массой.

Если показание напряжения составляет от 2 до 4 В — достаточно, чтобы зажечь лампу фонарика, но не автомобильную лампу на 12 В в тестере цепей, неисправность заключается в поле катушка или кисти .

Если нет напряжения, значит неисправность арматура или выходные кисти.

Использование автомобильного инвертора в качестве генератора

Хотя ничто не мешает вам запускать электронику внутри вашего дома от автомобильного инвертора, это, вероятно, не лучшая идея. Если в это время двигатель не работает, вы обнаружите, что автомобильный аккумулятор разрядится довольно быстро. А если двигатель работает на , вы обнаружите, что использование вашего автомобиля в качестве импровизированного генератора, как правило, будет менее эффективным — и менее эффективным — чем просто покупка настоящего генератора.

Если у вас есть другой источник тепла, например дровяная печь, вам лучше использовать его до тех пор, пока не вернется электричество. И если ситуация действительно настолько ужасна, что вам придется использовать автомобильный инвертор для включения обогревателей в вашем доме, вам, вероятно, будет лучше использовать этот газ, чтобы добраться до убежища или станции обогрева.

Запуск бытовой электроники с автомобильным инвертором

Автомобильные инверторы питания — это прекрасно, но они предназначены для использования при работающем двигателе.Когда двигатель не работает, инвертор потребляет накопленную мощность от батареи, а не полагается на выработку энергии генератором переменного тока. Поскольку автомобильные аккумуляторы имеют ограниченный запас энергии, использование инвертора при выключенном двигателе быстро разряжает аккумулятор. Фактически, типичный автомобильный аккумулятор будет иметь менее двух часов резервной емкости, которая определяется как время, в течение которого аккумулятор может питать нагрузку 20 А до того, как напряжение упадет ниже 10,5 В. Если позволить заряду упасть до такого низкого или более низкого уровня, это не очень хорошо для долговечности аккумулятора, поэтому плохо позволять аккумуляторам разряжаться.Взаимодействие с другими людьми

Если вы подключите удлинитель к инвертору в автомобиле и используете его для запуска электроники в доме при выключенном двигателе, вы можете обнаружить, что позже не сможете завести машину. По этой причине транспортные средства для отдыха и другие автомобили, которые должны обеспечивать большую мощность при неработающем двигателе, обычно имеют одну или несколько батарей глубокого цикла, предназначенных для этой цели.

Что делать, если двигатель работает?

Если вы оставите двигатель работать и у вас под рукой будет подходящий удлинитель для улицы, то запускать электронику в вашем доме с помощью автомобильного инвертора совершенно безопасно.Однако есть несколько потенциальных проблем, которые следует учитывать. Во-первых, убедитесь, что ваш инвертор обеспечивает достаточную мощность для предполагаемой нагрузки. Если вы купили инвертор для питания DVD-плеера, игровой системы или другого небольшого электронного устройства, возможно, он не сможет удовлетворить потребности в энергии обогревателя или любой другой электроники, которую вы хотите подключить к нему.

Если вы оставляете машину работать без присмотра, регулярно проверяйте ее, чтобы оценить уровень топлива.

Работать с генератором эффективнее, чем использовать автомобильный двигатель и инвертор.Большой генератор может питать даже такие приборы, как ваш холодильник и морозильник, несколько обогревателей и даже кондиционер, если летом у вас пропадает электричество. Иначе обстоит дело с большинством автомобильных инверторов.

Если вы управляете автомобилем, чтобы использовать свой инвертор в качестве импровизированного генератора во время отключения электроэнергии, выхлопные газы представляют опасность. Никогда не рекомендуется запускать машину в закрытом гараже из-за потенциального накопления окиси углерода и последующей опасности отравления угарным газом, и хотя вы должны быть в безопасности, если ваша машина припаркована на улице, вы все равно должны принимать те же меры предосторожности, что и вы бы сделали с генератором, например, убедитесь, что выхлопные газы направляются в сторону от вашего дома.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

как проверить автомобильный генератор с помощью мультиметра

Попросите помощника поддерживать частоту вращения двигателя на уровне 1500 об / мин. Хватит тратить время на YouTube и серьезно! На подходе обновленный Hyundai Kona 2022 года, оснащенный обновленным стилем и доступный в версии N Line с улучшенными характеристиками, которая, несомненно, повысит веселье этого маленького кроссовера-внедорожника до 11.Шаг 1… Подключите вольтметр к Thankyou, чтобы получить инструкции по проверке генератора переменного тока. Поэтому при работающем двигателе (и помня о движущихся частях) проведите с мультиметром тот же тест батареи, что и выше. Первое, что нужно сделать, это проверить свой глюкометр. Если это поможет, вы можете записать это. Прежде всего, она собирается использовать измеритель на генераторе переменного тока, который нужно установить на постоянный ток, потому что, если он получает 13 вольт переменного тока, это делает аккумулятор. Этот сайт использует Akismet для уменьшения количества спама.Однако через некоторое время он должен вернуться к исходному уровню яркости. . работает, и что приводной ремень отрегулирован на правильное натяжение и не проскальзывает (см. генератор переменного тока. Генератор получает энергию от механической мощности двигателя через приводной ремень, который соединяется с генератором переменного тока. диод, вы можете сбросить свой вольтметр на минимально возможное значение шкалы напряжения переменного тока. коммутатор Хотите освоить Microsoft Excel и вывести свою работу из дома на новый уровень? Если ваша система зарядки проходит тест напряжения холостого хода , пора измерить выходное напряжение системы при полной нагрузке.Включите все автомобильные аксессуары, такие как дворники, фары, кондиционер и радио, среди прочего. Проверить аккумулятор мультиметром — несложный процесс. Пришло время проконсультироваться с лицензированным профессионалом для получения второго мнения. Генератор также включает электрическую систему автомобиля во время работы. Подсоедините положительный вывод к разъему. Первое, что вам нужно, это измерить выходное напряжение автомобильного аккумулятора. Катушка Если генератор установлен на вашем автомобиле, найдите две клеммы с маркировкой «B» и «Gnd» на задней панели генератора.Калибр провода может быть разным, как и r… Ячейки будут иметь отдельные колпачки, или пластиковую крышку, которая зажимает все ячейки, или несколько ячеек. Стартер-двигатель Возьмите отрицательный провод мультиметра и наденьте его на отрицательный полюс аккумуляторной батареи. Часто это признак проблемного генератора. Батарея производит ток, известный как постоянный ток, потому что он перемещает электричество только в одном направлении: от батареи к автомобилю. Надежность автомобиля 2019 года: самые надежные роскошные внедорожники, как проверить автомобильный аккумулятор с помощью мультиметра.Генератор вырабатывает электричество за счет электромагнетизма. Дополнительные сведения о системе зарядки в вашем автомобиле см. В разделе Когда хорошие генераторы выходят из строя (и почему). Этот диапазон напряжения означает, что аккумулятор находится в хорошем состоянии для запуска автомобиля. Если он портативный, у него будет два провода, подключенных внутри, и пластиковый разъем на конце. К сожалению, заменить диод в одиночку нельзя. напряжение батареи не хорошее, потому что ваша батарея работает от постоянного тока, а генераторы переменного тока не вырабатывают переменный ток, а это означает, что ваш выпрямитель напряжения плохой.Проверка генератора. Если аккумулятор не виден сразу, когда вы открываете капот, обратитесь к руководству пользователя. или выходные кисти. шарикоподшипники. Если показания не изменились, значит, генератор не вырабатывает электричество. Следовательно, если есть проблема с генератором переменного тока, вы испытаете снижение функциональности этих электрических систем. Выключите стереосистему и все остальные аксессуары, которые могут работать от электричества. Похожие сообщения: Лучшие автомобильные аккумуляторы и Лучшие тестеры автомобильных аккумуляторов.Совет от профессионала: перед тем, как отсоединить аккумулятор, убедитесь, что вы знаете код защиты от краж для вашей стереосистемы — в противном случае вы можете обнаружить, что он не будет работать, когда вы снова подключите его! Установите металлический зажим на конце черного провода от вольтметра или мультиметра на отрицательный разъем или клемму генератора. Скорость вращения создает электричество, которое течет по кабелям к вашей батарее и другим электрическим устройствам. это наиболее частая причина выхода из строя динамо-машины. метр Убедитесь также, что динамо-машина действительно вращается, когда в нашем примере у вас должно быть не менее 13.1 вольт на дисплее вольтметра. Если автомобиль не оснащен устройством для проверки электрического выхода от автомобильного аккумулятора, шкалу мультиметра следует повернуть в положение «20 вольт». начинающие Обратите внимание на это значение. Использование мультиметра может предоставить владельцу автомобиля ценную информацию об аккумуляторе и электрической системе его автомобиля. щетки Представленный на Нью-Йоркском международном автосалоне 2019 года, Subaru Outback 2020 года был оптимизирован, чтобы предложить лучшую топливную экономичность, более тихую и безопасную езду, улучшенные технологии и мощность с турбонаддувом, чего Subaru не выпускала в Outback более десяти годы.Это позволит максимально увеличить напряжение нагрузки. Если он показывает 0 Ом, все в порядке. Снова подключите вольтметр и прочтите показания дисплея. Красный датчик предназначен для контакта с положительной клеммой, а черный датчик — для контакта с отрицательной клеммой. Сделайте эти проверки с помощью Copyright 2020 Leaf Group Ltd. / Leaf Group Media, Базовая автомобильная аудиоэлектроника: основы системы зарядки, Ремонт Allpar: генераторы и генераторы. Если вы попытаетесь прислушаться к своему двигателю во время его работы, вы можете услышать очень отчетливый звук.Тестирование динамо-машины и проверка выхода Возьмите отрицательный провод мультиметра и поместите его на отрицательный полюс батареи. В этом тесте вы попытаетесь определить зарядное напряжение вашей системы. Если напряжение ниже 12,6 В, отключите аккумулятор и полностью зарядите его с помощью зарядного устройства. Следовательно, генератор переменного тока — это та часть автомобиля, которая производит переменный ток. Если аккумулятор держит заряд, когда он не подключен к автомобилю, значит, что-то разряжает аккумулятор намного быстрее, чем память компьютера и цифровые часы.Инструкции предназначены для автомобилей с отрицательной (-) системой заземления. Подключите щупы вольтметра к соответствующим клеммам аккумуляторной батареи. Как мы уже говорили, напряжение покоя в идеале должно быть не ниже 12,6 В. Дизайн этого сайта был сильно вдохновлен CSS-Tricks под их лицензией supercool.

Краткое изложение книги силы воли, Суши Шеффилд, Большой Мон Ямайка, Крис Браун — В моей зоне, Я Саша Жестокий тур Dvd, Сообщение о незаконном ведении бизнеса из дома,

Создание генератора с генератором переменного тока для питания вашего дома

При всей неопределенности современного мира многие люди пытаются стать более самодостаточными.Выращивание собственных овощей, выращивание собственных цыплят для получения яиц или выращивание более крупных животных, таких как мясной и молочный скот, если у них есть место.

Более самодостаточные люди даже шьют себе одежду и / или другие предметы домашнего обихода, в том числе строят свои дома и даже обставляют их мебелью ручной работы.

Многие из этих людей, желающие отключиться от электросети, должны найти способы снабдить свои дома электроэнергией, не полагаясь на энергокомпанию.

Некоторые, например амиши, могут решить не использовать современное удобство электричества и поэтому используют фонари, рабочих лошадей и тому подобное для удовлетворения своих потребностей.

Но нельзя утверждать, что современные электроприборы и электроинструменты облегчают жизнь, поэтому для многих самодостаточных людей единственный логичный ответ — создать собственное электричество дома.

Это можно сделать двумя способами. Один из способов — купить довольно дорогие солнечные панели, чтобы использовать энергию солнца.

Другой способ — потратить тысячи долларов на генератор, который можно использовать отдельно или вместе с вышеупомянутыми солнечными батареями.Но зачем покупать такой, если можно самому сделать самодельный генератор с генератором?

Начало работы с генератором

Средний американец привык к домашнему электроснабжению, которое обеспечивает 110 В переменного тока для работы базовой электроники, такой как свет, телевизор, компьютер или холодильник, и 220 В переменного тока для работы их плиты и сушилки для белья.

Но если вы живете вне сети и делаете это с ограниченным бюджетом, подумайте о том, что вы можете запустить систему освещения дома на цепи 12 В с резервным аккумулятором, просто используя автомобильные генераторы и батареи (на самом деле морские батареи глубокого цикла работают лучше) с напряжением 12 В. огни.

Это снижает потребность в электроэнергии, и в случае выхода из строя газового генератора или невозможности получения топлива вы все равно можете управлять своим домом от батарей, и, дополнив систему солнечной энергией и ветрогенератором, построенным с автомобильный генератор переменного тока (или аналогичный), вы можете держать аккумуляторы заряженными для работы 12-вольтовых ламп и инверторов питания.

Эта 12-вольтовая система по-прежнему может управлять холодильником или плитой, просто используя повышающий трансформатор, широко известный как инвертор мощности, или вы можете использовать 12-вольтовую систему для питания 12-вольтового двигателя, чтобы включить полностью независимую генераторную систему с более высоким выходным напряжением, если вы Вы можете получить это бесплатно, а не тратить несколько сотен долларов на инверторы.

Предположительно, автомобильные генераторы переменного тока можно перенастроить для выработки 110 В.

Еще один метод, который вы можете легко найти в Интернете для генерации 110 В, — это использование двигателя 110 В, такого как двигатель от печи, или даже двигатель сушилки или потолочного вентилятора.

Обычно, если вы вводите электричество в двигатель, оно становится кинетической энергией и вращает двигатель, но если вы обращаете этот процесс вспять и используете внешнюю силу для поворота двигателя, он генерирует электричество, или, по крайней мере, эту историю можно найти в Интернете. .

Я никогда толком не пробовал ни один из этих двух методов, но есть что изучить. Однако я могу сказать со 100% уверенностью, что система генератора 12 В с аккумулятором и инвертором питания может достаточно хорошо работать с домашней электроникой на 110 В.

Я использую преобразователь мощностью 800 Вт для походов и охоты (на фото ниже), но если вы хотите использовать этот метод для непрерывной работы вашего дома, вам понадобится существенный преобразователь в диапазоне 4000-5000 Вт, хотя 1000 Вт будет работать с холодильник, телевизор и несколько ламп, как это видно на этом видео на YouTube.

Другой метод управления домом от самодельной генераторной установки включает в себя набор батарей, инвертор (ы) и использование автомобильных генераторов переменного тока в небольшой ветряной мельнице на заднем дворе или другого источника питания, такого как двигатель газонокосилки, для включения генератора.

Фото: авторский преобразователь 800 Вт для кемпинга / охоты

Здесь можно увидеть пример генератора 12В, построенного с двигателем в стиле газонокосилки.

Эта установка использует ветер или другой источник энергии для поддержания заряда батареи, а батареи питают инверторы, которые, в свою очередь, питают ваше электронное оборудование.Вот пример ветряной мельницы с автомобильным генератором переменного тока.

В некоторых из этих видеороликов люди говорят, что купили новые компоненты, но это лишает их самодостаточности. Использование найденных запчастей или покупка бывшего в употреблении двигателя косилки ближе к дому.

Если у вас под рукой есть быстрый поток, вы даже можете сделать свою собственную миниатюрную гидроэлектростанцию, используя лопаточное колесо и редуктор (подумайте, 15-скоростные велосипедные шестерни и цепной привод) для вращения генератора (ов).

Какой бы метод вы ни выбрали для достижения этой цели, полностью зависит от вас и, вероятно, лучше всего определить, исходя из того, с чем у вас есть под рукой, и сколько вы можете позволить себе потратить на инвертор, если вы решите использовать инверторный метод.

Инвертор придется покупать, если только вы не знаете, как его сделать, как этот парень:

Есть масса видео о том, как это сделать, но я не уверен, что хочу попробовать, я куплю инвертор.

После того, как вы настроили аккумуляторную батарею с выбранной вами системой зарядки генератора, остается лишь подключить силовой инвертор.Вы можете подключить инвертор непосредственно к главному автомату, если хотите (просто убедитесь, что он не находится в какой-либо внешней электросети).

Электропитание для небольшого дома обычно составляет 100 ампер, но для более крупного дома потребуется больше. В более новых домах, построенных в 1970-х годах и позже, будут использоваться блоки выключателей, они выглядят как выключатели.

В служебных панелях старых домов используются предохранители, они похожи на выключатели, но когда предохранитель перегорает, это происходит, когда выключатель срабатывает, вы просто переключаете его полностью в выключенное положение, затем снова во включенное состояние, и обслуживание восстанавливается.

В распределительную коробку вашего дома поступает 220 В, затем она делится на две группы по 110 В. Здесь вы видите выключатели, которые вы используете для каждой цепи в доме.

Например, вероятно, есть несколько узких 15-амперных выключателей для домашнего освещения и розеток, а также 20-амперный выключатель для холодильника.

Это однополюсные выключатели, которые используются только для 110 В. Вы также увидите более крупный и широкий двойной прерыватель на 30 или 50 ампер, он предназначен для сушилки (30) и печи (50).Для этих цепей требуется 220 В.

Если вы можете подключить его непосредственно к стороне питания коробки выключателя, так как инвертор только 110 В, чтобы получить 220 В, вам нужно будет подключить 110 В от инвертора к ОБЕИМ сторонам коробки выключателя (черные провода на схеме ниже) , блок выключателя соответственно распределяет мощность между цепями, как если бы вы были в электросети.

Фото: схема внутри блока главного выключателя

Этот аккумуляторный блок, в свою очередь, обеспечивает необходимый вход 12 В для инвертора (ов) 110 В, который затем может быть подключен непосредственно к распределительной коробке дома.

Еще раз убедитесь, что дом НЕ подключен к электросети. Обычно это можно сказать, потому что в доме, куда поступает запас, будет стеклянный шар.

Если глобуса нет, то, вероятно, будет безопасно пойти дальше и подключиться к коробке. Вам нужно будет снять сервисную панель с передней части коробки выключателя, чтобы получить к ней доступ.

Фото: схема системы с двумя инверторами

При использовании одного более крупного инвертора на 110 В (4000-5000 Вт) вам придется разделить положительный (+) на два провода и соединить провода с каждой стороны коробки выключателя, если вы используете два инвертора меньшего размера (2000-3000 ) проложите минус (-) от каждого инвертора к центральной шине (общая шина заземления, вдоль этой шины будет скручен голый медный провод), а затем проведите положительный вывод от каждого инвертора к одной стороне коробки. Это обеспечит электроэнергией весь дом.

Если вы действительно хотите быть уверенным, что у вас достаточно мощности, на двух больших инверторах опять же, в зависимости от того, что доступно, это лучший сценарий.Новые батареи глубокого разряда недешевы, но если вы можете себе их позволить, вы добьетесь лучших результатов, как если бы вы использовали два больших инвертора.

Раскрытие информации: в этом посте есть партнерские ссылки, поэтому я могу получить комиссию, если вы совершите покупку по этим ссылкам. См. Мое полное раскрытие для получения дополнительной информации.

Но если у вас ограниченный бюджет, «найденные» автомобильные аккумуляторы и инверторы меньшего размера все равно будут работать, вы просто не сможете использовать плиту или сушилку.

Конфорка меньшего размера, работающая на 110 В, может быть заменена на полноразмерную плиту, если вы не можете или не хотите обеспечивать достаточную мощность для работы цепи 220 В для плиты.

Обзор

Теперь, когда вы полностью запутались, давайте просто сделаем краткий обзор того, как на самом деле сделать генератор.

Найдите необходимые детали. Используя найденные предметы, вы можете снизить стоимость генератора; в конце концов, если вам нужно потратить 400 долларов на его строительство, вы можете просто купить генератор. Для этой сборки вам понадобится:
- Двигатель газонокосилки
- Автомобильный генератор
- Кронштейн генератора (используйте тот, что от автомобиля, на котором был изготовлен генератор)
- Ремень (ремень генератора от автомобиля-донора)
- Аккумулятор от автомобиля-донора
- Болты и гайки разные (гайки и болты с автомобиля-донора тоже можно использовать повторно)
- Base (это может быть простая доска или тележка, если вы используете двигатель ездовой косилки, вы можете просто прикрутить генератор и инвертор к газонокосилке и получить управляемый мобильный генератор)
- Шкив двигателя (шкив от машины-донора или ремень можно надеть прямо на вал двигателя, если нужно))
- Инструменты (ключи, сверла, сверла и др.)) * ПРИМЕЧАНИЕ: если вам нужен генератор для подачи электричества, вы, очевидно, не сможете использовать дрель. Советую найти ручную дрель старого образца; Блошиные рынки часто являются хорошим источником таких старых инструментов.
Прикрепите двигатель к основанию
Прикрепите кронштейн генератора к основанию (убедитесь, что шкивы правильно выровнены)
Прикрепите генератор к кронштейну, установите ремень и затяните. генератор.(можно использовать кабели аккумулятора от автомобиля-донора)
Добавьте аккумулятор в устройство и подсоедините положительный и отрицательный кабели к соответствующим клеммам на аккумуляторе. Это позволит генератору проработать несколько часов без запуска двигателя. Эту батарею также можно использовать для запуска двигателя.
Добавьте инвертор (инверторы) питания 12 В постоянного тока к 110 В переменного тока, подключите провода от батареи и подключите выходные провода питания. Его можно подключить непосредственно к коробке выключателя, как описано в статье, или вы можете просто вставить шнур с розетками, если генератор предназначен для использования. переносной .

Последние мысли

Быть самодостаточным в наши дни становится все более важным, и это намного лучше, чем полагаться на кого-то, кто придет и спасет вас. Вспомните времена, когда из-за сильных штормов многие люди оставались без электричества на несколько дней или даже недель.

Несколько лет назад мы пережили сильный ледяной шторм, который отключил электричество у всех жителей сельской местности, где мы жили. Я просто достал свой генератор и подключил холодильник, микроволновую печь, несколько ламп, обогреватель и телевизор.

К моему удивлению, кабель все еще работал! Все, кто проезжал мимо, останавливались и спрашивали о электричестве, и я им отвечал: нет, он все еще выключен, у меня есть генератор.

Приведенная здесь информация может быть использована для временных чрезвычайных ситуаций, таких как отключение электричества из-за шторма, для дешевого обустройства охотничьего домика или летнего дома или для снабжения электроэнергией постоянного дома, если вы решите это сделать.

С предметами, которые вы можете раздобыть, или с минимальными начальными вложениями и используя свой мозг, вы можете сделать для себя домашний источник энергии.Эта информация предназначена для того, чтобы показать вам, что это можно сделать, проявив немного изобретательности.

Заявление об ограничении ответственности

Предупреждение! Изготовление собственного генератора может быть опасным. Содержание этой статьи предназначено только для информационных целей, и его НЕ следует принимать за совет профессионала.

Ни автор, ни www.SurvivalSullivan.com не несут ответственности за использование рекомендаций, представленных в этой статье. Мы настоятельно рекомендуем вам обратиться за советом к специалисту, если вы собираетесь заняться этим проектом.

Как проверить автомобильный генератор переменного тока

Сегодня я узнал, как проверить автомобильный генератор переменного тока.

Необходимое оборудование: мультиметр

С заведенным двигателем:

Шаг 1. Откройте капот, чтобы у вас был свободный доступ к автомобильному аккумулятору. Найдите свой генератор и убедитесь, что ремень генератора не ослаблен.
Шаг 2: Установите мультиметр на значение 20 В.
Шаг 3: Запустите двигатель. На этом этапе убедитесь, что шкив / ремень генератора вращаются правильно и не проскальзывают.
Шаг 4: Есть два способа проверить напряжение, поступающее от генератора. Если у вас есть легкий доступ к генератору, и части вашего тела / одежда / т. Д. Не запутались в вращающемся шкиве, поместите положительный мультиметр-щуп (красный) и прикоснитесь им к красному контактному разъему, выходящему из генератора. Теперь возьмите отрицательный (черный) мультиметр-щуп и прикоснитесь им к какой-либо металлической части рамы автомобиля (например, к головке болта поблизости или даже к отрицательной клемме автомобильного аккумулятора).Не заземляйте сам генератор. Это было бы потенциально плохо. Теперь вы должны получать показания на дисплее мультиметра. Если у вас нет хорошего доступа к генератору переменного тока, вы можете просто проверить его, прикоснувшись плюсовым щупом мультиметра к положительной клемме на батарее, а отрицательным щупом — к отрицательной клемме на батарее.

Если генератор работает нормально, мультиметр должен показывать где-то около 14 вольт (обычно 13.8-14.2). Если он показывает слишком высокое значение, превышающее 14 вольт (более 15 вольт), возможно, что регулятор напряжения на вашем генераторе неисправен или выходит из строя. Если оно ниже 13–14 вольт, причина может быть несколько. Во-первых, возможно, что частота вращения вашего двигателя на холостом ходу слишком низкая, чтобы генератор вырабатывал достаточное напряжение / мощность. Попробуйте увеличить обороты двигателя до 2000 об / мин или выше и снимите показания. Если напряжение по-прежнему слишком низкое, убедитесь, что все разъемы на вашем генераторе затянуты, а ремень генератора не проскальзывает и правильно вращается на шкиве.Если он по-прежнему не вырабатывает достаточной мощности, то, возможно, неисправен регулятор напряжения генератора или может потребоваться замена самого генератора.

Автомобильный генератор должен выдавать не менее 13-14 вольт (в идеале между 13,8 и 14,2 вольт) для эффективной зарядки автомобильного аккумулятора на 12 вольт. Если генератор выдает слишком высокое напряжение (15+ вольт), вероятно, ваша аккумуляторная кислота выкипит из аккумулятора. Когда батарея почти полностью заряжена, генератор перестанет выдавать достаточное напряжение для зарядки батареи, и показания, которые вы получите от метода проверки батареи, будут просто напряжением, исходящим от самой батареи.В этом случае вы можете просто оставить свет включенным при выключенной машине на десять или пятнадцать минут, чтобы немного разрядить аккумулятор.

Также может быть полезно проверить клеммы аккумуляторной батареи при выключенном двигателе, а затем включить автомобиль и снова проверить клеммы. Если ваш аккумулятор более или менее полностью заряжен, он должен показывать около 12-13 вольт при выключенном автомобиле. Если вы эксплуатируете свой автомобиль в течение длительного времени и пока он работает, показания напряжения находятся в диапазоне 13-14 вольт, но затем вы выключаете автомобиль, и напряжение аккумулятора мгновенно падает до уровня значительно ниже 12 вольт (10 вольт). или ниже; 9 вольт или ниже в морозных погодных условиях), вероятно, ваша батарея нуждается в обслуживании или замене.

Если вам понравилась эта статья, возможно, вам понравится наш новый популярный подкаст The BrainFood Show (iTunes, Spotify, Google Play Music, Feed), а также:

Разверните для ссылок:

Как построить портативный генератор на 12 В

Обновлено 22 сентября 2019 г.

Автор С. Хуссейн Атер

Мощные электрические генераторы работают для передачи электроэнергии через распределительные сети электросетей в районах и городах. Таким же образом, как эти генераторы используют свою энергию, вы можете сделать свой собственный электрический генератор, который затем можно будет использовать для питания других предметов, таких как батареи или схемы.

Вы даже можете создать свою собственную цепь 12 В (12 В) в качестве резервного аккумулятора на случай, если освещение вашего дома или другие электронные устройства потеряют мощность. Чтобы его построить, вам понадобятся автомобильные генераторы и аккумуляторы с лампами на 12 В.

Создание генератора 12 В

Генераторы и генераторы переменного тока используют электромагнитную индукцию для выработки энергии. Генераторы в автомобилях и других транспортных средствах используют шкив, соединенный с приводным валом, так что шкив наматывается на катушку в круговом направлении для создания магнитного поля, которое производит ток.

Катушка, называемая якорем , вырабатывает электричество, которое использует транспортное средство, и в то время как генераторы вырабатывают энергию постоянного тока, генераторы переменного тока, с другой стороны, вырабатывают энергию переменного тока, используя вращающийся магнит вместо вращающейся катушки. Вы даже можете использовать генератор вашего автомобиля для питания генератора вместе с дополнительными проводами, такими как соединительные кабели и другие устройства, которые могут потребоваться.

Поищите старые конструкции генераторов переменного тока, которые использовались в транспортных средствах, или бензиновых двигателях газонокосилок.Эти генераторы обычно построены с внутренними регуляторами, чтобы изменить скорость работы для большей настройки и более легкой установки. Используйте головку и трещотку или гаечный ключ, чтобы снять генератор с автомобиля или газонокосилки. (Сохраните стопорные болты и другие детали, которые вы снимаете, если вы планируете установить генератор обратно!)

Затем подключите устройство, которое вы хотите запитать, к батарее 12 В. Используйте самую большую клемму, которую вы найдете на генераторе, в качестве положительного полюса батареи. Отрицательная клемма зависит от конструкции генератора, поэтому убедитесь, что вы можете выполнить тесты, чтобы выяснить, какой конец отрицательный.Если вы обнаружите только две клеммы на автомобильном генераторе переменного тока, обычно в него встроен регулятор для обработки сигнала напряжения.

Схема, которую вы создаете, должна подавать питание на регулятор, когда вы включаете его в схему. Установки генератора с тремя выводами обычно означают, что вам нужно использовать внешний регулятор для подключения генератора к регулятору и подключения регулятора к самой батарее. После того, как вы настроили схему, вы можете прикрутить генератор болтами.

Самодельное зарядное устройство от генератора

Если вы хотите, вы можете прикрутить генератор к другой поверхности, чтобы он оставался надежно на месте, повторно используя болты или используя свои собственные болты.Добавьте шкив на вал газового двигателя, чтобы генератор приводил в движение ремень для выработки энергии, или вы можете использовать шкив, встроенный в генератор. Если в генераторах используется разрезная втулка для заполнения пространства, вам нужно постучать по втулке, чтобы она снова вошла в кронштейн. Вы можете легче перемещать втулку с помощью пробойников или длинного болта с гайкой на одном конце.

Убедитесь, что ваш генератор чистый. Если на выводах генератора есть признаки коррозии, это может привести к значительным перепадам напряжения.Это то, что во многих случаях приводит к отказу генераторов в автомобилях. Для очистки генератора используйте смесь с разбавленным количеством воды для обезжиривания полок и нанесите жидкость тканью или спреем.

Дайте очистителю пропитаться материалом генератора в течение примерно пяти минут, а затем используйте мягкую щетку с короткой щетиной для очистки участков, загрязненных из-за коррозии. Не используйте обезжириватели на нефтяной основе, сжатый воздух или мойку высокого давления. Следите за тем, чтобы не распылять жидкость прямо в отверстия для впуска воздуха генератора.

Если вам нужен самодельный ветрогенератор, использующий автомобильный генератор, вы можете разместить генератор и установку рядом с ним в ветреной местности или подать на него большое количество ветра, чтобы проверить, вырабатывает ли он энергию. Другие возможные источники энергии включают лопасть, которую вы можете подключить к генератору переменного тока, чтобы вы могли использовать силу движущейся воды. Подключите к нему зарядное устройство и аккумуляторы, чтобы проверить, заряжаются ли аккумуляторы. Используйте мультиметр или вольтметр, чтобы измерить напряжение, чтобы убедиться, что вы можете достичь 12 вольт.

Преобразование автомобильного генератора в ветрогенератор

Помимо самодельного зарядного устройства из генератора переменного тока, вы можете использовать генератор для питания холодильников, печей или других электронных устройств в вашем доме. Хотя это не будет система генератора на бесплатной энергии, поскольку вам придется использовать источник питания, вы можете измерить, сколько напряжения в этих процессах, с помощью мультиметра или вольтметра. Для создания ветрогенератора, кроме того, следует определенным образом применить автомобильный генератор.

Вы можете использовать муфту вентилятора от транспортного средства в качестве ветрогенератора для своей установки генератор-генератор. Присоедините лопасти муфты вентилятора к генератору переменного тока так, чтобы вентилятор генератора находился на одной линии с валом генератора. Убедитесь, что встроенные провода генератора-генератора и дополнительные разъемы находятся в нижней части генератора.

Обычно этот шаг можно выполнить с помощью шайбы 5/8 дюйма на 3 дюйма толщиной около 3/16 дюйма, электродрели, метчика с резьбой 1/4 дюйма, сверла и четырех комплектов от 1/4-дюйма на 1-1 / 2 дюйма до 2-1 / 2-дюймовых болтов, гаек и стопорных шайб.

Лопасти ветрогенератора заменены на муфту вентилятора автомобиля. Чтобы прикрепить лопасти к генератору, вы можете приварить ступицу муфты вентилятора непосредственно к ступице генератора — просто убедитесь, что вентилятор идеально совмещен с валом генератора. Кроме того, убедитесь, что разъемы для встроенных проводов генератора расположены в нижней части генератора. Если у вас нет доступа к сварочному аппарату, вы можете подключить муфту вентилятора к генератору переменного тока, используя следующие материалы:

Если вы подключаете двигатель ветряной турбины к автомобильному генератору переменного тока, вам необходимо убедиться, что установка выдерживает нагрузку. самих ветров.Прикручивание генератора к надежному куску металла или другого материала для обеспечения устойчивости может обеспечить его эффективную и эффективную работу. Если вам понадобится позже разобрать части генератора переменного тока, убедитесь, что вы можете сделать это с помощью винтов и болтов, которые вы используете для крепления генератора-генератора.

Использование системы генератор-генератор

Вы можете использовать части и шаги этого метода для создания других форм генераторов и источников энергии для других целей, таких как целые дома, лодки с электроприводом или для других целей, в которых вы не можете иметь власть немедленно доступную для вас.

Вы можете поэкспериментировать с различными источниками питания типа генератора переменного тока, такими как двигатели газонокосилок, автомобильные аккумуляторы или другие генераторы, которые используют шкивы двигателя для питания других объектов. Убедитесь, что у вас есть гаечные ключи, дрели, ремни, отвертки, трещотки и другое необходимое оборудование.

Система 12 В является общей для других источников электроэнергии.
