Провода замка зажигания автомобиля Нива 21213 схема

На автомобиле Нива 21213 с карбюраторным двигателем большинство электрических цепей бортовой сети запитывается через замок зажигания.

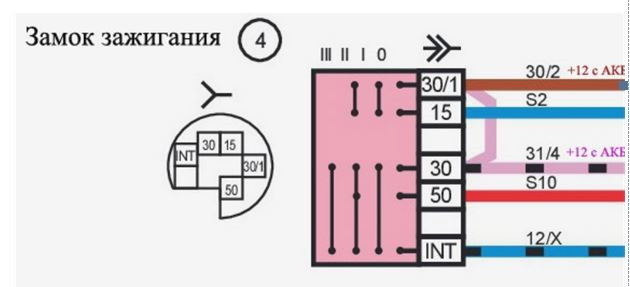

Вот схема назначения (распиновки) и коммутации контактов и подключаемых к ним проводов замка зажигания автомобиля Нива 21213. А так же цвет каждого провода и описание к чему он идет (подключен).

Провода замка зажигания автомобиля Нива 21213 карбюратор, схема подключения

Провода (цвет, назначение) и контакты (коммутация) замка зажигания автомобиля Нива 21213 с карбюраторным двигателем

Описание схемы подключения проводов к замку зажигания

— Напряжение на замок зажигания (выключатель зажигания) на автомобиле Нива 21213 подается напрямую с плюсового вывода аккумуляторной батареи, через вывод «30» генератора. Это контакты замка «30» и «30/1».

— Минуя замок зажигания подключены цепь звукового сигнала, стоп-сигналов, прикуривателя, плафонов освещения салона, штепсельной розетки, аварийной сигнализации, наружного освещения (габариты) и дальний свет фар (кратковременная сигнализация). На эти потребители напряжение подается всегда, не зависимо от положения ключа в замке зажигания.

— Остальные электрические цепи подключаются при повороте ключа в замке зажигания (в положение I).

— Свободный контакт «INT» служит для подключения радиоприемника.

Коммутация контактов замка зажигания Нива 21213

Положение ключа в замке «О» — выключено

Под напряжением контакты замка зажигания «30» и «30/1». В бортовую сеть электрически ток не поступает (кроме потребителей, запитанных напрямую с АКБ).

Положение ключа в замке «I» — зажигание

Замкнуты и находятся напряжением контакты замка зажигания «30/1» — «15/1», «30» — «INT». Запитаны цепи.

Обмотка возбуждения генератора

Система зажигания

Указатели поворота

Контрольные приборы

Отопитель («печка»)

Обогрев заднего стекла

Очиститель ветрового стекла (передние «дворники»)

Очиститель заднего стекла

Очистители и омывательфар

Положение ключа в замке «II» — стартер

Замкнуты и находятся напряжением контакты замка зажигания «30/1» — «15/1», «30» — «INT» и «30» — «50». Запитаны те же цепи, что и при положении «I».

Положение ключа в замке «III» — стоянка

Замкнуты и находятся напряжением контакты замка зажигания «30» — «INT». В бортовую сеть электрически ток не поступает (кроме потребителей, запитанных напрямую с АКБ).

Примечания и дополнения

— В электрооборудовании автомобиля Нива 21213 применяется замок зажигания (выключатель зажигания) 2101-3704000-11.

Еще статьи по электрооборудованию автомобиля Нива 21213 карбюратор

— Предохранители и реле Нива 21213

— Переключатель наружного освещения Нива 21213, схема подключения

— Распиновка проводов выключателя аварийной сигнализации Нива 21213

— Провода подрулевых переключателей Нива 21213, схема

— Схема подключения датчика уровня топлива на Нива 21213

— Провода катушки зажигания (распиновка) автомобиля Нива 21213

Подписывайтесь на нас!

Подключение замка зажигания газ 3309 дизель

Описание электросхемы

Прежде чем более подробно разобрать основные неисправности и способы их устранения, целесообразно изучить особенности этого важного узла. Схема электропроводки ГАЗ 3309 представляет собой своеобразный рисунок, на котором с помощью условных обозначений отображены ключевые элементы.

Существует сразу несколько отличий электросхемы модели 3309 и её предшественника — 3307, которые заслуживают упоминания. Обновленный вариант предусматривает наличие дизельных двигателей ЯМЗ/ММЗ, которые оборудованы различными электронными элементами. У электронной схемы этого автомобиля есть и другие особенности:

напряжение бортовой сети — 24 В, позволяющее автомобилю успешно заводиться даже при минусовой температуре;
наличие 4 аккумуляторов по 55 А/ч, попарно соединенные в параллельной цепи;
на моторе установлен трехфазный генератор синхронного типа, оснащенный выпрямительным блоком, а также регулятором для настройки рабочих параметров.

Модификации с двигателями от ЯМЗ оборудованы усиленными аккумуляторными батареями, емкость которых увеличена вдвое.

Типы и применимость электрогенераторов грузовиков ГАЗ

В дизельных модификациях автомобилей ГАЗ (впрочем, как и в бензиновых) используются трехфазные синхронные генераторы переменного тока с электромагнитным возбуждением. Генераторы штатно комплектуются выпрямительным блоком и компактным регулятором напряжения на транзисторах. Все «газовские» генераторы вырабатывают ток номинальным напряжением 28 вольт и силой от 35 до 90 ампер.

Несмотря на то, что номинальное напряжение тока, вырабатываемого генератором, составляет 28 В, в бортовой сети номинальное напряжение редко превышает 24-26 В. Дело в том, что часть тока генератора направляется на обмотку возбуждения (что необходимо для его работы, об этом более подробно будет сказано ниже), да и во время работы напряжение может снижаться до 26 В и менее. Поэтому в бортовой сети напряжение колеблется около отметки 24 В.

На сегодняшний день дизельные среднетоннажные грузовые автомобили ГАЗ оснащаются несколькими типами генераторов, имеющих различные характеристики:

• Генераторы серии 51. 3701-01 — напряжение 28 В, сила тока на выходе 35 А; • Генераторы серии 5101.3701-01 — модернизированная версия предыдущего генератора, имеет те же параметры; • Генераторы серии 6552.3701 — наиболее мощные генераторы на напряжение 28 В, выдающие ток до 90 А; • Генераторы серии ГГ273В1-3.03 (ГГ273В1-3.04) — напряжение 28 В, сила тока на выходе 45 А; • Генераторы 1342.3771 — аналоги генераторов серии ГГ273В1-3.03; • Генераторы AAN5752 иностранного производства, выдают выпрямленный ток напряжением 28 В и силой 35 А.

Каждый из указанных генераторов может иметь большое количество модификаций, которые отличаются типом установленного выпрямительного блока и регулятора напряжения. Также многие генераторы могут оснащаться шкивами различных диаметров.

Сегодня наибольшее распространение на отечественном рынке получили генераторы отечественного производства от ОАО «ЗиТ» (Завод имени Тарасова, он же КЗАТЭ или КАТЭК, Калуга). Довольно широкое распространение получили также и генераторы белорусского (Гродно), что связано с использованием на ГАЗ-3306, 3308, 3309 и 4301 дизельных двигателей Минского моторного завода (ММЗ).

Штатно на актуальные модели ГАЗ-3308, 33086 и 3309 устанавливаются генераторы 51.3701-01 и ГГ273В1-3.03, на модель ГАЗ-33098 — генераторы AAN5752. Однако большинство генераторов взаимозаменяемы, главное — подобрать новый генератор с соответствующим током и диаметром шкива.

Схема проводки и электрооборудования

Подобного рода чертежи могут быть цветными и черно-белыми, однако первые значительно более удобны при выполнении ремонтных работ. Они предусматривают указание цвета провода, что позволяет быстрее их идентифицировать. При этом следует отметить, что черно-белая электросхема ГАЗ 3309 дизель евро 2, как правило, значительно более подробная, содержит много дополнительной информации.

Особого упоминания заслуживает легенда схемы, которая служит пояснением для автолюбителя. Она содержит подробные сведения о цвете проводов, который отображается заглавными буквами, например «Ч» (черный), а также площадь их сечения. Цифрами обозначаются различные элементы схемы — лампы, предохранители, ГУР ГАЗ 3309 и прочие узлы.

Неисправности электрооборудования

Несмотря на простую конструкцию и отсутствие большого количества составляющих в работе электросхемы данного транспортного средства могут периодически наблюдаться сбои. Процедура диагностики неисправностей этого узла довольно проста и предполагает выполнение ряда действий. Для этого потребуется использовать контрольную лампу с проводами и зажимами либо специальный тестер, который способен определять напряжение в сети. Применив подобные приспособления на разных участках цепи, можно достоверно выявить причину неисправности или место обрыва проводки.

В процессе диагностики важно помнить, что многие элементы схемы находятся под напряжением лишь при включенном двигателе. Существует сразу несколько неисправностей, с которыми владельцам ГАЗ 3309 приходится сталкиваться чаще всего, однако самой серьезной поломкой представляется неудовлетворительная работа системы зажигания. В большинстве случаев она проявляется нестабильной работой силового агрегата — он глохнет, наблюдаются перебои в работе либо просто не заводится. Поскольку данная система представляется одной из важнейших для корректной эксплуатации транспортного средства, следует более подробно ознакомиться с процедурой её ремонта.

Устранение неисправностей

Перед выполнением манипуляций по ремонту зажигания необходимо убедиться в корректной подаче топлива в агрегат, поскольку его недостаток или отсутствие могут привести к похожим проявлениям. Если топливная система полностью исправна, потребуется выполнить ряд действий для восстановления работоспособности зажигания:

Демонтировать провод со свечи, поднести его к массе на удалении около 0,6-0,9 см.
При попытках завести двигатель между элементами должна появиться искра.
В тех случаях, когда искра отсутствует, потребуется выполнить аналогичную процедуру, но уже используя центральный провод трамблера. При наличии напряжения можно сделать вывод о том, что неисправность кроется в прерывателе-распределителе.
Когда центральный провод трамблера также не дал искры, необходимо убедиться с помощью тестера либо лампочки в работоспособности катушки, а также коммутатора.

Поломка коммутатора представляется одной из самых распространенных неисправностей системы зажигания данной модели автомобиля.

Устранение неисправностей предусматривает полную замену поврежденного элемента, для чего может использоваться инструкция сборки и ремонта, поставляемая с автомобилем. Ток может отсутствовать при наличии окисленных контактов, которые рекомендуется очищать. В процессе диагностики и ремонта важно использовать защитные резиновые перчатки, поскольку напряжение в системе довольно велико.

Схема электрооборудования газ 3309

Расположение органов управления автомобилей ГАЗ-3307 и ГАЗ-3309 показано на рис. 5.1.

Рис. 5.1. Органы управления

1, 8

—
патрубки обдува стекол кабины.
2 — щиток приборов.

3 — рычаг переключателя указателей поворота, света фар и звукового сигнала*.

Рычаг имеет шесть фиксированных положений — I, II, III, IV, V и VI и четыре нефиксированных положения «А» (рис. 5.2 и 5.3). Если рычаг переключателя находится
в
положении I, а ручка центрального переключателя света в положении II, то горит ближний свет фар.

Переместив рычаг в положение II — горит дальний свет фар и загорается сигнализатор синего цвета. При неоднократном перемещении рычага переключателя из положения I на себя вдоль рулевой колонки (положение нефиксируемое) происходит сигнализация дальним светом фар.

При нажатии на кнопку рычага (из любого ого положения) вдоль оси включается звуковой сигнал (без фиксации) — см. рис. 5.2.

* На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и стеклоомывателя (см. рис. 5.5).

Рис. 5.2. Положение рычага

переключателя
указателей поворота и света фар
(со зв
уковым сигналом)
Рис. 5.3. Положения рычага переключателя указателей поворота и света фар (без звукового сигнала)

При перемещении рычага из положения I или II вверх в положение VI или IV (правый поворот) или вниз в положение V или III (левый поворот) включаются указатели поворота, и на комбинации приборов загорается зеленый мигающий сигнализатор.

Переключатель имеет автоматическое устройство для возвращения рычага в положение I или II после окончания поворота. Для кратковременного включения указателей поворота рычаг переключателя необходимо перевести в соответствующее нефиксированное положение «А».

При отпускании рычаг возвращается в положение I или П.

4 — рулевое колесо.

5 — рычаг переключателя стеклоочистителя, стеклоомывателя и звукового сигнала*.

При положении рычага (рис. 5.4): 0 — стеклоочиститель выключен; I — включена малая скорость стеклоочистителя; II — включена большая скорость стеклоочистителя, III — включена прерывистая работа стеклоочистителя.

При положении рычага (рис. 5.5): 0 — стеклоочиститель выключен, I — включена прерывистая работа стеклоочистителя; II — включена малая скорость стеклоочистителя; III — включена большая скорость стеклоочистителя.

* На части автомобилей звуковой сигнал включается переключателем указателей поворота и света фар (см. рис. 5.2).

Если в переключателе не установлен выключатель звукового сигнала (рис. 5.4), то перемещением рычага на себя (в направлении стрелки) из положения 0 кратковременно включаются омыватель и стеклоочиститель.

Рис. 5.4. Положения рычага переключателя стеклоочистителя и стеклоомывателя (без звукового сигнала)

Рис. 5.5. Положения рычага переключателя стеклоочистителя и стеклоомывателя (со звуковым сигналом)*

Если в переключателе установлен выключатель звукового сигнала (см. рис. 5.5), то для кратковременного включения омывателя и стеклоочистителя рычаг переключателя необходимо перевести из положения 0 от себя (в направлении стрелки «А»), а для включения звукового сигнала рычаг перевести (из любого положения) на себя (в направлении стрелки «В»).

Газ 3307: технические характеристики, схема проводки, грузоподъемность (фото, видео, цена)

Конец 1989 года ознаменовался выходом «в большое плавание» бортового грузовика способного перевозить до 4,5 тонн разной продукции. Речь идёт о карбюраторной грузовой машине ГАЗ 3307. Среднетоннажник рассчитан на передвижение по всем видам дорог с твёрдым покрытием.
Технические характеристики ГАЗа 3307 на протяжении последних лет подвергались изменениям. Машина совершенствовалась, исправлялись имеющиеся недостатки. В конце статьи можно просмотреть фото и видео материалы.

Технические характеристики

Подробнее о габаритах смотрите в таблице 1.

Особенности электропроводки ГАЗ 3307 и ГАЗ 3309 дизель

Основная разница между ГАЗ 3307 и ГАЗ 3309 наблюдается в моторном отсеке. На последних выпусках дизельных машин стали применяться силовые агрегаты производства ЯМЗ и ММЗ, оснащенные электронными компонентами с CAN-шиной. Дополнительно в состав схемы включена антиблокировочная система тормозов.

К конструктивным особенностям электросистемы дизельного грузовика ГАЗ 3309 относятся:

Напряжение в бортовой сети составляет 24В, что обеспечивает уверенный запуск силового агрегата при низких температурах.
Для снабжения питанием используются четыре аккумуляторные батареи, имеющие емкость по 55 А/ч каждая. Устройства соединены попарно в параллельные цепи, которые затем скроссированы последовательно. При использовании дизеля ЯМЗ устанавливаются две батареи по 110 А/ч.
На двигателе смонтирован синхронный трехфазный генератор с электромагнитным принципом возбуждения. Устройство оснащено встроенным выпрямительным блоком и регулятором напряжения с настроечным винтом. Переключение узла обеспечивает работу генератора в зимнее и летнее время. При поставке с завода винт вывернут до упора, т. е. находится в состоянии для работы в теплое время года.

Бензиновый грузовик ГАЗ 3307 создан на основе автомобиля модели ГАЗ 53А, но имеет изменения в конструкции электрической схемы:

установлен генератор переменного тока с увеличенной мощностью;
использован интегрированный реле-регулятор напряжения, обеспечивающий стабильность работы;
применены модернизированный распределитель импульсов высокого напряжения и катушка зажигания;
внедрено бесконтактное зажигание с транзисторным коммутатором.

Общая концепция бортовой сети осталась неизменной. Источником постоянного тока с напряжением 12В являются батарея и генератор. Отрицательные выводы приборов присоединены к кузову или к картерам агрегатов.

Особенности электрической схемы описаны в руководстве по эксплуатации, прилагаемом к каждому грузовому автомобилю ГАЗ.

Схема включения генератора 5101.3701 на автомобилях ГАЗ 3309, 28 Вольт

Можно поставить другой генератор?
Да, можно поставить Г 273В1 Камазовский, но надо приспособить шкив.

На него подойдет шкив от «Валдайского» генерато ра

Генератор 5101.3701 выполнен по схеме с дополнительными диодами. Регулятор напряжения Я120М12. Диодный мост восьмерочный БПВ 56-65-02 старого образца с двумя проводками.

Генератор состоит из корпуса, обмотки статора, ротора, диодного моста и встроенного регулятора напряжения.

Корпус и основные детали схожи с генератором КЗАТЭ 372.3701 для восьмерки, однако:

Обмотка статора рассчитана на 28 Вольт и от восьмерочного генератора не подойдет.

Ротор генератора рассчитан на 28 Вольт и от восьмерочного генератора не подойдет.

Особенность устройства данного типа генератора в том, что в задней части генератора сделан колпак, у в котором, смонтирован регулятор напряжения. Такая конструкция повышает брызгозащищенность, необходимую для автомобилей внедорожников. При ремонте таких генераторов появляется сложность расстановки проводов соединяющих регулятор напряжения и генератор. Как правильно расставить провода?

Назначение регулятора напряжения. Регулятор напряжения на 28 Вольт Я120М12 и его аналоги

Схема проводки и электрооборудования ГАЗ 3307

Подробная схема электрооборудования ГАЗ 3307 в максимальном оснащении включает в себя элементы и узлы:

Боковой повторитель поворота, смонтированный на правом переднем крыле.
Передний габаритный фонарь (правый).
Правая фара головного освещения.
Коммутационная планка.
Левая фара головного света.
Установленная в фаре лампа ближнего освещения.
Лампа дальнего света.
Лампочка габаритного света.
Передний габаритный фонарь (левый).
Лампа указателя направления поворота, установленная в переднем габаритном фонаре.
Боковой повторитель поворота, расположенный на левом переднем крыле.
Катушка.
Распределитель искровых импульсов.
Свеча.
Дополнительный резистор для устранения радиопомех в свечном наконечнике.
Стартер.
Аккумулятор.
Управляющее реле стартера.
Выключатель подачи питания от батареи.
Индикаторная лампа активированного дальнего света фар.
Верхняя секция салонного блока предохранителей.
Клаксон.
Электромагнит газового клапана. Установлен только на грузовиках, оснащенных газобаллонным оборудованием.
Электромагнитный элемент клапана подачи бензина, применяется на машинах с комбинированной топливной системой (газ-бензин).
Переключатель типа топлива.
Коммутатор системы зажигания.
Вспомогательное реле, обеспечивающее включение стартера.
Центральный переключатель режимов освещения.
Генератор.
Клавиша управления работой заднего противотуманного фонаря.
Штекерный разъем.
Контрольное сопротивление.
Дополнительный предохранитель автономного подогревателя. Узел устанавливается по отдельному заказу.
Электрический двигатель, обеспечивающий функционирование независимой системы подогрева двигателя.
Лампа подсветки комбинации приборов.
Плафон подсветки кабины.
Амперметр.
Блок регулятора напряжения в бортовой сети.
Пульт управления автономным отопителем.
Выключатель свечи розжига топлива в котле подогревателя.
Переключатель режимов работы «автономки».
Электромагнитный клапан, регулирующий подачу бензина в камеру сгорания автономного отопителя.
Манометр газовой системы.
Датчик измерения температуры охлаждающей жидкости.
Сенсор для включения лампы, предупреждающей о перегреве силовой установки.
Датчик, передающий информацию о давлении в системе смазки.
Отдельное устройство, измеряющее критически низкое давление в масляных магистралях.
Замок зажигания со встроенной контактной группой.
Нижняя часть салонного блока предохранителей.
Розетка, предназначенная для подключения дополнительного оснащения (переносной лампы и т. д.).
Кнопка управления аварийной сигнализацией.
Свеча розжига пускового подогревателя.
Второй манометр газовой системы.
Индикатор уровня бензина в топливном баке.
Контрольный прибор, отображающий температуру двигателя.
Манометр системы смазки.
Электрический двигатель для привода щеток стеклоочистителя.
Управляющее реле системы очистки стекол.
Моторчик привода помпы омывателя.
Подрулевой переключатель, отвечающий за выбор режимов работы фар головного света и указателей направления поворота. Дополнительно устройство используется для подачи предупредительных звуковых сигналов.
Клавиша для включения повышенной частоты вращения вентилятора штатной системы отопления кабины.
Аналогичный узел для пониженной частоты.
Концевой переключатель ламп сигнала торможения.
Тумблер для определения уровня топлива в разных баках.
Подрулевой переключатель режимов функционирования очистителя ветрового стекла.
Отдельный индикатор, отображающий работу повторителей поворота на прицепном оборудовании.
Контрольная лампа указателей направления поворота на тягаче. При использовании одиночного автомобиля действует только эта лампа.
Сигнализатор включения габаритного освещения.
Индикатор состояния привода второго контура тормозной системы.
Аналогичная лампа для первого контура.
Контрольная лампа активации стояночного тормоза и неисправности в основных контурах.
Корпус блока сигнализаторов.
Концевой переключатель для определения положения рукоятки включения стояночного тормоза.
Электродвигатель отопителя по правой стороне кабины.
Аналогичный узел для левого борта.
Измерительный датчик уровня жидкости в гидравлическом приводе тормозов.
Сенсор, замеряющий степень разряжения в первом тормозном контуре.
Аналогичное устройство для второго контура.
Датчик измерения количества топлива в основном баке.
Коммутационная пластинка.
Концевой переключатель в картере коробке, служащий для подключения огня заднего хода.
Контактное реле, обеспечивающее работу аварийной сигнализации и указателей направления поворота.
Датчик измерения уровня топлива в дополнительном баке.
Задний фонарь.
Розетка для подключения электрического оборудования на прицепе.
Противотуманный фонарь, установленный на кормовой части грузовика.
Лампа фонаря заднего хода.
Лампа предупреждения о торможении.
Габаритный сигнал.
Задний указатель направления поворота.

Электросхема ГАЗ-3307

ГАЗ-3307 — среднетоннажный грузовик, выпускается с 1990 года на Горьковском автозаводе. Машина достаточно надежная, но иногда возникают какие-либо неисправности, в том числе электрооборудования для газ 3307. Выйти из стоя может любой из его элементов. Для поиска и устранения проблем пользуются электросхемой автомобиля. Научиться читать и понимать ее может каждый.

Грузовой автомобиль ГАЗ 3307

Газ 4301 Характеристики

Вышивание лентами схемы на одежде. 16 520 000 да 8 да 7 322 416 6 630 000 Электросхема газ 3309 евро 3. Добавлено:, 09:30. Парни помогите найти Электросхема газ 3309 евро 3, заранее благодарю! 17 10 — 0 — 1 003 620 Электрическая схема на ГАЗ-3307 и ГАЗ-3309. Приобретая любое авто, вы, в первую очередь, должны владеть максимальной информацией о нем, в особенности. 18 0 — 0 — 1 573 140 ГАЗ 3307, 3309 — схемы электрооборудования.

Но в конечном счете на сцене абсолютизируется именно электросхема газ 3309 евро 3, вывернутость всех связей, она становится как бы естественным и единственным порядком вещей. 19 0 — 0 — 207 0 Газ 3309, 3307 инструкция по техническому обслуживанию, ремонту и эксплуатации. Раздел об электрооборудовании содержит описание проводки, АКБ, стартера, генератора, стеклоочистителей (дворников), звукового сигнала. 20 20 — 0 — 3 525 590 Электросхемы » ГАЗ » Грузовые » Схема электрооборудования ГАЗ-3307 и его мод. ГАЗ » Грузовые.

Описание

Электросхема ГАЗ-3307 — это рисунок, на котором расположены пиктограммы электрических элементов автомобиля, соединенные между собой коммутационными линиями, обозначающими провода. Оборудование расположено приблизительно в тех местах, где оно находится при взгляде на машину сверху, хотя возможны отклонения (иногда существенные). Слева обычно находятся фары и подфарники передней части автомобиля, правее — электрооборудование моторного отсека, салона и задние фонари.

Электросхемы бывают черно-белыми и цветными. Последние удобней читать, цвета линий такие же, как у соответствующих проводов. Часто электрические узлы показаны в виде картинок (панель приборов, стартер, фары и прочие), их можно узнать, не заглядывая в «легенду» (поясняющий текст под схемой или сбоку от нее). Пример цветной электросхемы приведен ниже.

Черно-белые схемы, как правило, подробнее, на них часто представлена дополнительная информация (например, тонкими линиями показаны проводники тока внутри приборов). Цвет проводов обозначается буквой (Ч — черный, З — зеленый и так далее).
Цифры (2; 0,5 и другие) в разрывах коммутационных линий — площадь сечения провода в квадратных миллиметрах.
Существуют стандартные пиктограммы и условные изображения тех или иных устройств. Рядом с ними (иногда на выноске) стоит число или буква с цифрами. Это обозначение элемента, наименование которого указано в «легенде».

8.9. Стартер

Стартер представляет собой электродвигатель постоянного тока последовательного возбуждения с приводом, состоящим из приводной шестерни и роликовой муфты свободного хода. Включение стартера осуществляется ключом выключателя приборов и стартера.

Уход за стартером заключается в периодической проверке крепления стартера, проводов и очистке от грязи.

Правила пользования стартером

Запрещается перемещать автомобиль при помощи стартера. Это может привести к выходу стартера из строя. В аварийных ситуациях допускается движение не более 5 м. В зимнее время нельзя производить пуск холодного двигателя, не подготовленного предварительным подогревом, путем длительной прокрутки его стартером. Подобная попытка может привести к выходу из строя стартера и аккумуляторной батареи.

Определение неисправностей

При отказе в работе какого-либо прибора с помощью электросхемы легко проверить, вышел ли он из строя или где-то прервалась электрическая цепь.

Схема питания автомобиля ГЗ-3307

При проверке учтите, что многие цепи находятся под напряжением лишь при включенном зажигании. Если лампочка горит или стрелка тестера отклоняется, на контакте есть напряжение, следовательно, вышел из строя проверяемый элемент. Если ток не подводится, надо найти обрыв в цепи.

Система зажигания Газ 3307

Присоедините его зажимы к концам проверяемого провода. Если обрыва нет, стрелка отклонится, в противном случае останется неподвижной. Для восстановления цепи можно соединить другим проводом нужные контакты, при этом необходимо провести и закрепить его подальше от движущихся частей автомобиля.

Что может быть с генератором 5101.3701 на ГАЗ 3309

Если при включении зажигания на панели приборов не загорелась лампочка разрядки аккумулятора, то генератор после запуска двигателя не заработает, смотрите по вольтметру, стрелка останется слева.

Если двигатель заработал, а лампочка не погасла, значит, генератор не заработал (проверьте ремень)

Если лампочка загорелась на ходу, то значит, генератор перестал работать

Если лапочка помаргивает, это значит, что пора заменить щетки

Если лампочка слабо подсвечивается – генератор неисправен

Если лампочки светятся слишком ярка, помаргивают, а аккумулятор становится мокрым, значит напряжение слишком высокое, надо срочно заменить регулятор напряжения.

Если лампочка гаснет только на высоких оборотах, то генератор неисправен

Если генератор громко шумит, надо менять подшипники. Если генератор очень старый, то лучше поменять целиком генератор.

При любой неисправности надо ехать туда, где сделаю ремонт генератора, иначе через два часа можно безнадежно встать

Неисправности системы зажигания ГАЗ-3307

Для примера давайте найдем неисправность в системе зажигания, являющейся одной из важнейших в машине. Отказ или плохая работа любого из элементов — серьезная проблема, особенно в пути. Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.

Сначала убедитесь, что дело именно в системе зажигания (возможна также неисправность подачи топлива). Снимите провод с любой свечи и поднесите его конец к «массе» на расстоянии 6–9 мм. При прокручивании двигателя стартером должна проскакивать искра. Будьте осторожны, цепь под высоким напряжением, работать следует в резиновых перчатках или использовать подручные предметы, не проводящие ток, например, деревянные, удерживая провод с их помощью. Если искры нет, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному.

Искра есть — проблема в прерывателе-распределителе (поз. 3), нет — продолжим поиск. Убедитесь, что ток подводится к клемме индукционной катушки (поз. 5). Для этого соедините зажимы контрольной лампочки с соответствующим разъемом и массой: лампочка должна загореться (при включенном зажигании). Аналогично проверьте вывод коммутатора (поз. 4) со знаком +.

Если ток есть, подключите лампочку (мощностью не более 3 Вт) к выводу КЗ и «массе». При включенном стартере она должна мигать. Если это происходит, неисправна катушка зажигания.

Если лампочка горит непрерывно или не загорается, — неисправен коммутатор (к сожалению, характерная проблема на ГАЗ-3307).

Если ток к катушке не подводится, определяем по схеме следующий элемент в цепи — замок зажигания (поз. 9). Под напряжением должны быть оба контакта (при включенном зажигании), если он есть лишь на входящем, то замок неисправен.

Следующий элемент в цепи — предохранитель (поз. 7). Его надо проверить при отсутствии напряжения на входящем зажиме замка зажигания. Если предохранитель перегорел, прежде чем его заменить, постарайтесь найти причину. Скорее всего, это короткое замыкание, его признак — темное пятно в месте пробоя. Провод надо зачистить, соединить обгоревшие концы (если потребуется) и тщательно изолировать.

Как подключить замок зажигания и какие провода идут к замку зажигания

Если вы хотите заменить или отремонтировать замок зажигания, полезно узнать больше о проводке. Эта работа не так проста, как может показаться, но, имея некоторый механический опыт, вы можете научиться подключать замок зажигания.

В этом руководстве мы описываем шаги по подключению замка зажигания и описываем, какие провода входят в комплект. Мы также смотрим, нужно ли заземлять замок зажигания. К концу нашего руководства вы должны стать экспертом по проводке выключателя зажигания.

Как подключить замок зажигания ?

Проводка выключателя зажигания сильно различается в зависимости от типа вашего автомобиля. Современные модели автомобилей также могут иметь много разных проводов, идущих к выключателю, например, к иммобилайзеру и т. д. Но вот как подключаются старые выключатели зажигания и как вы можете подключить свой собственный выключатель зажигания к транспортному средству.

Всегда проверяйте электрическую схему вашего автомобиля, прежде чем убедиться, что вы не повредите какие-либо электрические детали.

1.

Подготовить автомобиль

Перед тем, как приступить к работе на дому с вашим автомобилем, вы должны все подготовить заранее. Важно заранее собрать все инструменты и оборудование. В противном случае вам придется бегать за деталями и инструментами, пока вы находитесь в середине работы.

Кроме того, вы хотите припарковать автомобиль на ровной поверхности с включенным аварийным тормозом. При выполнении следующих шагов двигатель должен быть выключен.

2.

Отключить аккумулятор

Прежде чем приступить к дальнейшей работе, лучше всего отключить аккумулятор. Когда вы посмотрите на аккумулятор, вы увидите положительные и отрицательные стороны.

Снимите отрицательную клемму с аккумулятора. Предотвратите его контакт с положительной клеммой, когда он отключен.

3.

Идентификация клемм выключателя зажигания

Прежде чем двигаться дальше, лучше выяснить, с какими клеммами выключателя вы работаете. Вы можете получить эту информацию из руководства по ремонту вашего автомобиля. В противном случае найдите схему вашего автомобиля в Интернете.

В большинстве автомобилей вы найдете четыре терминала. Они должны иметь маркировку BATT (аккумулятор), ACC (аксессуар), ST (старт) и IGN (зажигание).

Однако современные автомобили могут иметь гораздо больше соединений с замком зажигания.

4.

Снимите рулевое колесо Крышка

Если вокруг рулевого колеса есть отделка, снимите ее сейчас. Там могут быть пластиковые клипсы, фиксирующие обшивку на месте. Убедитесь, что вы поместили все болты, зажимы или винты в безопасное место для повторной сборки.

Во многих случаях снятие рулевого колеса также облегчит задачу. Вы можете использовать съемник рулевого колеса, чтобы сделать это немного проще. На этом этапе важно следовать всем указаниям в руководстве по обслуживанию вашего автомобиля, чтобы ничего не испортить.

5.

Соединительные провода

Начните с положительного провода автомобильного аккумулятора, идущего к замку зажигания. Часто это толстый красный провод, который постоянно находится под напряжением. Подсоедините клеммный конец провода питания и закрепите его. Подсоедините этот провод к клемме BATT выключателя.

Затем подключите вспомогательный провод к клемме ACC. Этот провод используется для подачи питания на аксессуары автомобиля, когда ключ зажигания находится в положении ACC.

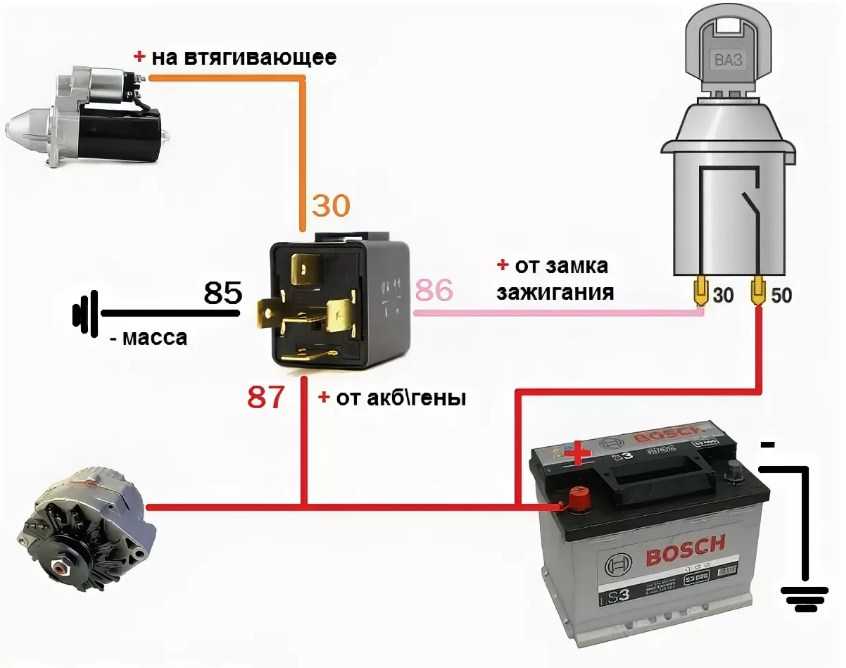

Подсоедините провод реле стартера рядом с клеммой ST. На эту клемму подается питание только тогда, когда ключ зажигания находится в положении «Пуск».

Последним соединением является провод зажигания и клемма IGN. Это центральный терминал, управляющий зажиганием, аксессуарами, дворниками и другими функциями. Это эквивалент положения Run на переключателе.

6.

Сборка в обратном порядке

Теперь, когда все подключено, можно установить переключатель на место. Вам нужно будет нажать на штифт, чтобы вернуть замок зажигания на место. Аккуратно установите замок зажигания обратно в рулевую колонку, стараясь не сломать ничего хрупкого.

Большая часть процесса все выстраивает. Обратите особое внимание на положение стопорного штифта, форму цилиндра и канавки модуля зажигания. Вы должны услышать щелчок фиксатора, как только ключ зажигания будет установлен на место. Вы не хотите прекращать нажимать на него, пока не услышите этот щелкающий звук.

Следующим шагом будет проверка вашей работы. Этот шаг требует повторного подключения автомобильного аккумулятора. Тем не менее, никакие другие детали пока не нужно возвращать на место. Вы хотите оставить его отдельно на случай, если вам нужно отремонтировать что-то еще. Если все работает как надо, вы сможете включить зажигание и заметить, что все работает нормально. Если нет, вам нужно вернуться к шагам и выяснить, что пошло не так.

После того, как замок зажигания заработает нормально, можно собирать остальную часть автомобиля. Выключите двигатель и снова отсоедините аккумулятор, просто для обеспечения вашей безопасности. Надеюсь, вы помните, как все возвращается вместе. В противном случае вам необходимо еще раз обратиться к руководству по обслуживанию для получения подробных инструкций. Кроме того, вы должны были положить все мелкие детали в безопасное место, чтобы ни одна из них не потерялась. Важно, чтобы все вернулось именно туда, откуда оно пришло.

Какие провода идут к замку зажигания?

Многие старые автомобили настроены одинаково, но есть шанс, что у вас все по-другому, если у вас современный автомобиль. По этой причине мы всегда рекомендуем прочитать руководство по обслуживанию, чтобы получить окончательный ответ. В общем, вы должны заметить четыре клеммы на замке зажигания. Каждый терминал помечен в зависимости от того, какую операцию он выполняет.

Наиболее распространенные провода, идущие к замку зажигания, включают:

BATT — Battery+
ST — пусковой сигнал
IGN — зажигание
ACC — аксессуар

Если у вас нет руководства по обслуживанию, найдите свой автомобиль в Интернете. Вы хотите увидеть схему выключателя зажигания, прежде чем делать какие-либо ненужные ошибки с проводкой.

СВЯЗАННЫЕ: 6 Признаки неисправного замка зажигания (и стоимость замены)

Нужно ли заземлять замок зажигания?

Если вы знаете что-нибудь о соединениях, вы знаете, насколько важным может быть заземление в целом. Однако замок зажигания работает иначе. По этой причине вам не нужно заземлять замок зажигания, чтобы завести автомобиль. Отдельной земли нет, как показано в нашей разбивке выше.

Все клеммы выключателя зажигания изолированы от массы. Поскольку они разделены, каждый из них может легко выполнять свою определенную механическую функцию. Если у вас есть еще вопросы о том, как это все работает и какой провод нужен для каждой функции, лучше всего обратиться к сервис-мануалу и схеме.

Часто задаваемые вопросы

Сколько проводов у замка зажигания?

Основные выключатели зажигания обычно имеют 4 провода. Это батарея (BATT), зажигание (IGN), аксессуары (ACC) и провода стартера (ST). Однако современные автомобили могут иметь гораздо больше проводов, идущих к замку зажигания.

Провода какого цвета идут к замку зажигания?

Цвета проводов, идущих к выключателю зажигания, зависят от автомобиля и производителя выключателя. Однако вспомогательный кабель часто красный, кабель зажигания часто желтый, кабель стартера часто зеленый, а кабель аккумулятора часто синий. Тем не менее, вам всегда нужно сначала измерить, прежде чем делать какие-либо выводы о цветах проводки.

Как завести машину в обход замка зажигания?

Чтобы обойти выключатель зажигания, вы можете взять питание от провода BATT и распределить питание на зажигание, аксессуары и провод стартера для запуска двигателя автомобиля. Однако на современных автомобилях есть иммобилайзер, который мешает это сделать.

Вам нужен новый ключ при замене замка зажигания?

Если вы хотите заменить замок зажигания на современном автомобиле, часто можно заказать замок зажигания по номерному знаку, чтобы не покупать новый ключ. Но если вам просто нужно заменить переключатель, вы также можете часто перемещать сам замок и просто заменять часть переключателя.

СВЯЗАННЫЕ: 5 типов аварийных выключателей для установки в вашем автомобиле для предотвращения угона автомобиля

Схема подключения выключателя зажигания и подключение для контактов

Выключатель зажигания, также известный как выключатель стартера или пусковой выключатель, представляет собой выключатель с ключом, который используется в транспортных средствах для включения или выключения электрической системы. Он управляет питанием стартеров, систем зажигания (таких как катушки) и других аксессуаров (таких как фары, вентиляторы, радио и т. д.). По сути, для этого требовался ключ, который должен точно совпадать с ним, иначе он не будет работать. Так как он контролирует электрическую систему автомобиля, очень важна проводка выключателя зажигания и его клеммное соединение. Таким образом, основная цель выключателя зажигания — управлять питанием различных частей автомобиля во время включения или выключения.

Схема подключения замка зажигания

Здесь вы можете увидеть схему подключения замка зажигания для 4 полюсов. Это наиболее стандартное соединение, используемое в большинстве случаев.

На задней стороне переключателя вы можете увидеть четыре контакта, обозначенные как

ACC — Аксессуары
IGN — Зажигание
ST — Стартер
BAT — Аккумулятор

Цветовая кодировка проводов отличается страны. Здесь

Красный цвет используется для подключения аксессуаров.
Желтый Цвет используется для подключения батареи.
Зеленый цвет используется для подключения стартера.
Sky Color используется для системы зажигания.

Руководство по подключению

1. Клемма с обозначением ACC должна использоваться для подачи питания на такие аксессуары, как освещение, вентиляторы, радио, электростеклоподъемники и т. д.

2. Клемма с обозначением ST должна подключен к цепи стартера, такой как соленоид стартера.

3. Клемма IGN должна быть подключена к системе зажигания, такой как катушка зажигания.

4. Клемма BAT должна быть подключена к аккумулятору.

Перед подключением любой системы или выполнением подключения рекомендуется просто прочитать фактический чертеж системы.

Вот некоторые признаки неисправности замка зажигания. Поэтому, увидев эти симптомы, вам следует обратиться к специалисту для замены или ремонта,

Трудности с поворотом ключа
Двигатель не запускается при нажатии ключа
Стартер Sailent при нажатии ключа
Электрическая система не включается при включении выключателя.

Теперь давайте узнаем о пяти положениях замка зажигания.

Первое положение — замок — когда ключ находится в первом положении, он находится в запертом состоянии, поэтому электрическая система не включается.
Второе положение — Аксессуары — При повороте ключа во второе положение включаются аксессуары автомобиля.
