Схема подключения сабвуфера и усилителя к магнитоле

Звучание штатной звуковой системы, которой комплектуется большинство автомобилей, не всегда удовлетворяет владельцев качеством звучания. Для того чтобы сделать звук в салоне более громким и насыщенным басовыми частотами, в машину устанавливается усилитель и низкочастотная колонка. Схема подключения сабвуфера и усилителя к магнитоле в машине проста, но требует начальных знаний электротехники. Штатную магнитолу обычно не заменяют, но в случае необходимости ставят самую современную систему. Как подключить усилитель и сабвуфер в машине зависит от установки новых внешних устройств. Низкочастотная колонка может быть установлена на полке заднего сидения. Такая акустика обеспечивает комфортный звуковой фон в салоне автомобиля. Если владелец планирует установить усилок на 0,5-1,5 кВт и такой же громкоговоритель, то единственным местом для акустической системы может быть только багажный отсек.

Подключение саба с усилителем к магнитоле

Чтобы подключить сабвуфер к магнитоле с усилителем нужно подготовить необходимые комплектующие и инструмент.

Сначала определяется место, где будет размещаться низкочастотная система. Чаще всего для установки низкочастотного блока используется багажный отсек автомобиля. В комплекс низкочастотного автомобильного канала входят следующие узлы:

  • Автомагнитола
  • Аккумулятор
  • Усилитель низкой частоты
  • Конденсатор большой ёмкости
  • Басовый мощный динамик

Все эти элементы должны быть соответствующим образом соединены между собой. Питание на автомагнитолу подаётся штатным способом, поэтому здесь ничего изменять не придётся. Важной частью работы по установке низкочастотного комплекса, является организация электропитания. Схема подключения саба и усилителя включает в себя подачу звукового сигнала от автомобильной магнитолы, подключение клемм электропитания к аккумулятору и соединение выходных контактов УНЧ с акустической системой. Низкочастотный усилитель для автомобиля не похож на бытовую технику. Обычно это плоский блок в металлическом корпусе, на одной из стенок которого расположены коаксиальные разъёмы типа «Тюльпан» для подачи звукового сигнала с внешнего источника и клеммы «под винт» для подключения питающего напряжения и акустических колонок.

В схеме подключения усилка и саба, параллельно клеммам питания, подключается конденсатор большой ёмкости. Он может составлять 0,5-2,0 фарады. Накопительный конденсатор выполняет функцию дополнительного источника питания.

При прослушивании музыкальных программ на большой громкости нередко возникают «провалы» в звучании низкочастотной системы. Это связано с тем, что автомобильный аккумулятор, на пиковой мощности музыкального комплекса, не может обеспечить большой потребляемый ток. В этом случае запасённая в конденсаторе электроэнергия отдаётся в цепь электропитания УНЧ, обеспечивая нормальное звучание. Подключение усилителя и сабвуфера осуществляется специальным кабелем, предназначенным для акустических систем. Для соединения элементов низкочастотного автомобильного комплекта нельзя использовать обычные провода типа ШВВП от бытовой аппаратуры.

Как подключить провода к усилителю и сабвуферу

Чтобы правильно подключить сабвуфер и усилитель нужно выбрать соответствующие соединительные провода. Акустические кабели для подключения элементов низкочастотного комплекса должны быть многожильными, выполненными из меди и иметь сечение соответствующее потребляемому току усилителя. Нельзя использовать провода некоторых фирм, которые имеют стальные или алюминиевые жилы, покрытые тонким слоем меди. Особенно это опасно при большой мощности звуковой низкочастотной системы. Для подключения саба к усилку используются готовые комплекты соединительных кабелей.

В такой набор входят провода для подключения питания от аккумулятора, провода для акустической системы, коаксиальные кабели для подачи сигнала от магнитолы. В комплекте имеется предохранитель, кабельные наконечники «под болт» и крепежные элементы. При небольшой мощности устройства на него подаётся только «+» питающего напряжения. Этот кабель должен в обязательном порядке подключаться через предохранитель, который располагается в моторном отсеке рядом с аккумулятором. Минус блока заводится на массу автомобиля. Если мощность низкочастотной системы превышает 500 ватт, такую схему подключения использовать нельзя и напряжение с аккумулятора подаётся по двум проводам. Чтобы надёжно подключить саб через усилитель нужно тщательно подтягивать все резьбовые соединения, так как постоянная вибрация при движении автомобиля может привести к пропаданию контакта и отказу звуковой системы.

Подключение саба через усилок

Как правильно подключить сабвуфер через усилитель с несколькими каналами. Для того чтобы получить полноценное и качественное звучание недостаточно использовать одноканальный блок низкой частоты. В этом случае только басовый канал сможет обеспечить хорошую выходную мощность. При этом громкость и качество воспроизведения чрез штатную акустику будет заметно хуже. Оптимальным решением будет использование УНЧ с несколькими каналами. В этом случае подключить сабвуфер в машину через усилитель можно через один из каналов, а остальные будут использоваться для работы на фронтальные и тыловые громкоговорители.Для того чтобы обеспечить чёткое разделение всего звукового диапазона на отдельные полосы частот, акустические системы автомобиля стыкуются с усилителем через фильтры — кроссоверы.

В этом случае высокие частоты передаются твиттерами, средние частоты отрабатываются через широкополосные динамики, а глубокие и насыщенные басы воспроизводятся сабвуфером через усилитель.

Сабвуфер к усилителю подключается акустическим кабелем, который должен иметь как можно меньшее сопротивление. Этот провод должен быть медным и многожильным. Подключение усилителя и сабвуфера к магнитоле осуществляется межблочным кабелем. Поскольку через него передаётся слаботочный сигнал его сечение не так важно, как сечение питающих проводов и кабелей для подключения динамика.

Подключение саба с усилителем к магнитоле

Как подключить саб и усилок к магнитоле зависит от конструкции воспроизводящего устройства.Большинство штатных устройств оборудованы разъёмами с ножевыми контактами, которые используются для подключения встроенных громкоговорителей. Кроме этого на задней панели автомобильной магнитолы находятся разъёмы линейных выходов левого и правого каналов.

Они предназначены для штекеров типа RCAили «Тюльпан» и используются для подключения внешнего блока низкой частоты.

Если используется одноканальный модуль, то чтобы подключить сабвуфер к магнитоле через усилитель нужно использовать переходник. Он суммирует левый и правый каналы для подачи их на вход низкочастотного блока.

Подключение саба к магнитоле с усилком кроме коммутации звукового сигнала подразумевает дистанционное включение питания. Для этого используется отдельный провод. Он отходит от колодки, которая используется для подключения встроенных акустических систем и маркируется «Systemremotecontrol». После включения зажигания автомобиля и подаче питания на головное устройство(ГУ), на этом проводе устанавливается потенциал + 12 вольт. На блоках низкой частоты, предназначенных для работы с автомобильными акустическими системами, имеется контакт, который маркируется таким же образом. Соединение контактов ГУ и усилителя обеспечивает одновременную подачу электропитания на оба устройства.

Схема подключения саба и усилителя в машине не обязательно должна включать в себя автоматическую подачу питания. Линию дистанционного управления можно не использовать, а поставить обычный тумблер, чтобы включать питание мощного низкочастотного тракта вручную.

Как подключить саб к магнитоле через усилитель

Для того чтобы оборудовать автомобиль качественной звуковой системой и подключить саб с усилком в машину, сначала нужно выбрать систему усиления низкой частоты. Её тип определяется требованиями к звуковоспроизведению. Автомобильные модули бывают следующих типов:

  • Одноканальные
  • Двухканальные
  • Четырехканальные
  • Пятиканальные

Блоки с одним каналом применяются только для подключения саба. Они могут работать на нагрузку до 2 Ом. Такая система проста в установке и надёжна. На автомагнитоле нет регулятора усиления низких частот, но он имеется на НЧ модуле, и всегда можно установить нужный уровень громкости.

Двухканальные системы допускают подключение двух громкоговорителей или одного, но мощного динамика. Самыми популярными моделями являются системы на четыре канала. Они позволяют подключить саб и усилок к магнитоле и в больших пределах менять конфигурацию звуковой системы автомобиля. Устройство с пятью каналами позволяет подключить четыре акустических системы и НЧ колонку. Это самая неэкономичная модель и при работе на стоянке такой блок быстро посадит аккумулятор.

Подключение сабвуфера с усилителем в машину начинается с выбора места установки. От этого будет зависеть длина соединительных кабелей. Схема подключения сабвуфера в машине через усилок предполагает расчёт длины проводов заранее, так как весь монтаж будет проводиться под обшивкой. При установке модуля нужно знать, что этот электронный блок будет выделять при работе большое количество тепла, поэтому в месте установки должна быть нормальная циркуляция воздуха. При подключению саба к усилителю в автомобиле нужно избегать крепления блока на боку или в любом неправильном положении.

Если НЧ блок предназначен только для сабвуфера, то лучшим место его размещения будет багажный отсек, где модуль находится рядом с сабом. В этом случае потребуется только один плюсовой провод питания и межблочный кабель от магнитолы. Подключение сабвуфера к магнитоле с усилителем фото.

Как подключить динамик сабвуфера к усилителю

Подключение динамика сабвуфера к усилителю выполняется акустическим кабелем, который входит в готовые наборы или приобретается отдельно. Лучше всего, когда УНЧ и сабвуфер располагаются рядом. Это позволяет до минимума сократить длину соединительных проводов. При этом снижаются потери в кабеле. Если НЧ модуль и саб располагаются в багажном отсеке автомобиля, рядом крепится накопительный конденсатор, который позволит избежать провалов звука при большой мощности. При прокладке соединительных кабелей внутри отсеков автомобиля нужно использовать имеющиеся технологические отверстия. В точках перехода через металлические поверхности на провода одеваются пластиковые втулки, позволяющие избежать повреждения изоляции и короткого замыкания.


Как подключить авто усилитель | Студия автозвука Электросила, Севастополь

Все когда-то делают что-нибудь в первый раз. Когда дело касается автомобилей и электроники, лучше «семь раз отмерить» (почитать наш FAQ) прежде чем начать что-то делать, так будет проще и дешевле в итоге 🙂 Я уже писал раньше о том как выбрать место для установки авто усилителя.  Сегодня мы поговорим о том как правильно подключить автомобильный усилитель.

Предположим, что вы уже выбрали автомобильный усилитель, и нашли в вашем автомобиле хорошее место для его установки. Теперь нам нужно провести хорошую силовую проводку для питания усилителя, подключить акустику к нашему усилителю и подвести сигнал от головного устройства (магнитолы). Теперь обо всем по порядку.

 1. Силовая проводка для авто усилителя.

Многие кто первый раз сталкиваются с автозвуком бывают сильно удивлены толщиной проводов, используемых для питания автомобильной аудиосистемы. Конечно, в обычной жизни таких проводов не встретишь, кроме провода на стартер и проводов от сварочного аппарата 🙂  Дело в том что автомобильные усилители обладают приличной мощностью и потребляют от бортовой сети довольно большой ток. Например, усилитель мощностью 4 х 50Вт будет потреблять (очень упрощенно) 200/12 (напряжение бортовой сети)=17А. Впечатляет? Поэтому, для того чтобы доставить к усилителю необходимый ток нам нужны провода с большим сечением. Как выбрать провод для питания авто усилителя читайте в этой статье.

Вот типичная схема подключения автомобильного усилителя. Силовая проводка подключается напрямую к аккумулятору автомобиля. В большинстве случаев аккумулятор стоит под капотом автомобиля а усилитель где-то в салоне. Таким образом, плюсовой провод проходит через стенку моторного отсека и через весь салон автомобиля. Необходимо защитить провод специальным предохранителем, установленным как можно ближе к аккумулятору (не далее 30см). Как выбрать предохранитель читайте здесь.

Также необходимо защитить провод дополнительной изоляцией, чаще всего для этого используют гофрированную трубку (тюбинг). Особое внимание следует обратить на место прохода провода через стенку моторного отсека. Аккуратно проведите провод через одно из отверстий для проводов, обычно с резиновой заглушкой. Или используйте переходные пластиковые втулки для проводов, как на нашей фотографии. Сделайте все для того чтобы провод не попал на металл и не перетерся.

Аккуратно проложите провод по салону, так чтобы он не попал под движущиеся детали (руль, педали, полозья сидения — не смейтесь, есть и такие ошибки!).

Протянув провод  по салону, подключайте его к плюсовой клемме усилителя. Минусовую клемму подключите к кузову автомобиля таким же по сечению как и плюсовой проводом. Выбирайте надежное крепление, не используйте саморезы, только болты и хорошо зачистите место контакта от краски.



Вот слева фото клемм питания типичного усилителя. Мы подключаем наш плюсовой провод от аккумулятора к клемме +12V, минусовой провод от кузова к клемме GND (ground — земля). Третья клемма «remote» служит для подключения управляющего провода от магнитолы. На этом проводе появляется +12V при включении магнитолы и таким образом магнитола управляет включением усилителя. Обычно на магнитолах это провод синего цвета или синего с белой полосой.

Еще неплохо (не обязательно но будет лучше если вы это сделаете) установить автомобильный конденсатор. Зачем нужен конденсатор в автомобильной аудиосистеме и как его правильно выбрать читайте в этой статье.

2. Протягиваем сигнальный провод от магнитолы.

Теперь нам необходимо подать музыкальный сигнал с нашего источника звука (магнитолы) к нашему усилителю. В большинстве случаев мы будем брать сигнал с линейного выхода (Line Out) магнитолы («колокольчики» на задней панели). Вот как это выглядит:











У различных магнитол может быть разное количество линейных выходов. Максимум их три пары (не считая мультимедийных центров где их может быть больше) — это выходы Front, Rear, Sub т.е. линейные выходы для подключения усилителя фронтальных, тыловых акустических систем и сабвуфера. Выбираем соответствующий выход (выходы). Сюда мы подключаем специальный экранированный межблочный кабель. Выбор межблочного кабеля — материал для отдельной статьи, здесь я ограничусь советом -не экономьте на «межблочнике», выбирайте наиболее качественный насколько вам позволяет бюджет.

Также нам необходимо протянуть провод управления усилителем, о котором мы говорили раньше. Это можно сделать вместе с межблоком, более того в некоторых межблочных проводах уже встроен такой отдельный провод. С одной стороны провод управления подключается к магнитоле (обычно синий или синий с белой полосой провод), с другой стороны к усилителю. «Толстый» провод (большого сечения) выбирать смысла нет, т.к. ток по этому проводу пойдет совсем небольшой.

Теперь самое главное, на чем часто попадаются новички: протягиваем межблочный провод вдали от всех силовых проводов!!! Например, если в машине основной жгут проводов идет по левой стороне и мы протянули там же наш силовой провод от аккумулятора, то тяните межблочник справа! Или под ковром по центру, там меньше всего вероятность «поймать» помехи от силовой проводки.   Если вы протяните сигнальный провод вместе с силовым, вы 100% получите наведенные от силовой проводки помехи в виде тресков, завывания и прочей ерунды при работе двигателя. Придется все переделывать. Так что подумайте об этом заранее. Иногда, в особо тяжелых случаях межблочные провода даже приходится проводить через потолок , настолько много в машине источников помех. Это касается в основном современных машин премиум-класса, установку усилителя в такой машине лучше сразу доверить профессионалам.

Если вы устанавливаете 2-х канальный усилитель то вам понадобится двух канальный межблок, если четырех канальный то нужно два двухканальных или вот такой четырехканальный. Что делать если у вашей магнитолы всего одна пара линейных выходов (как на нашей картинке выше) а вам нужно подать сигнал на четырехканальный усилитель? Тогда вы можете использовать так называемые Y-адаптеры (разветвители). Такой разветвитель имеет один вход и два выхода на каждый канал, таким образом мы получаем две стерео пары из одной. Смотрите иллюстрацию:

Нормальные современные усилители (Audison например) имеют возможность внутреннего параллельного подключения входов, таким образом Y-адаптер вам не понадобится.

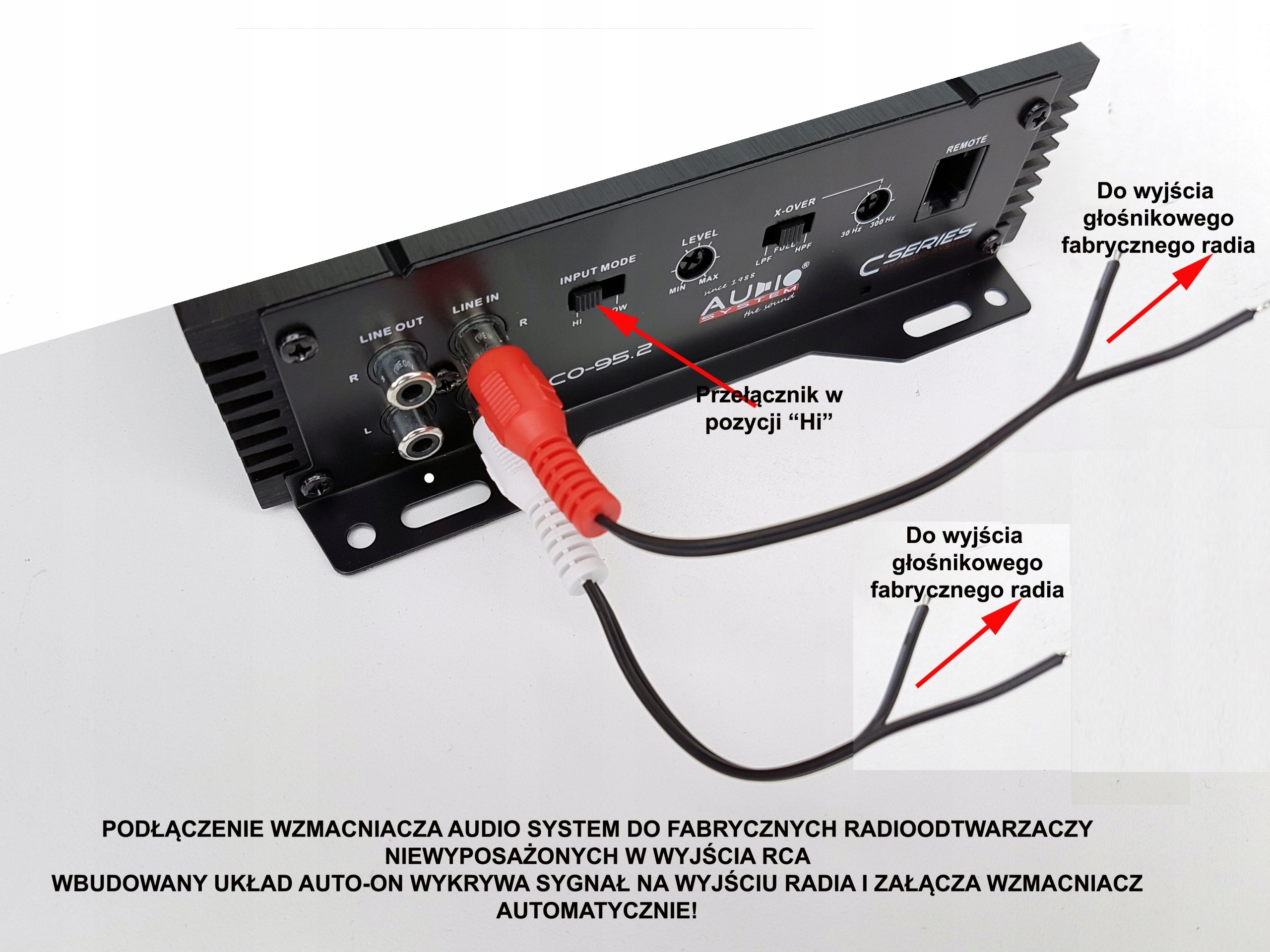

Вы можете также взять сигнал напрямую с выходов магнитолы на динамики (сигнал высокого уровня) в том случае если у вашей магнитолы нет линейных выходов. Большинство современных усилителей имеют соответствующие входы для этого (Hi level input). Подключаем обычными акустическими проводами, соблюдая полярность и не путая левый канал с правым:



Существуют различные схемы подключения автомобильных усилителей. Мы разбили примеры подключения по количеству каналов усилителей:

Варианты подключения одноканального усилителя (моноблока)

Подключение двух канального усилителя

Подключение четырех канального усилителя

 3. Протягиваем и подключаем провода на акустику

Теперь вам необходимо подключить вашу акустику к усилителю. Используем для этого акустические провода.  Теме выбора акустического провода придется посвятить отдельную статью, об этом позже.

Протягивать акустический провод можно не особо опасаясь наводок, можно вместе с остальной проводкой. Поймать наводки на акустический провод практически невозможно, проще всего «словить» наводки на кроссовер акустики, поэтому тщательно выбирайте место расположения кроссовера вдали от скопления проводов, блока предохранителей и т.д.

Единственная сложность с акустическим проводом (но на современных автомобилях это может быть не просто сложность а СЛОЖНОСТЬ!!) это протяжка акустического провода в двери. Дело в том что по современным технологиям изготовления автомобилей проводка идущая из салона в дверь имеет разъем в районе резиновой переходки. Иногда производители не забыли о нас установщиках и оставили в разъеме место под дополнительные провода. Но в большинстве случаев места под «лишние» провода отсутствует. Поэтому в разъемах приходится сверлить дополнительные отверстия, очень аккуратно. Смотрите как это выглядит (разъем двери VW Passat B7):

В этом деле необходима определенная сноровка, главное не повредить разъем так как восстановление может быть очень сложным и дорогостоящим. Ну и конечно, снимите клемму с аккумулятора перед этим.





Продолжение следует!!!

160939 Всего 38 Сегодня

Вконтакте

Facebook

Twitter

Google+

Как подключить усилитель к магнитоле: схема подключения и особенности

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле — для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

  1. Подать на него хорошее питание;
  2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
  3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к.

в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным.

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением.

Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная.

Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт.

В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов.

Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору.

Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.

Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод.

Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель,  необходимо найти линейный выход на магнитоле.  Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар.

В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е.

передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

У магнитолы нет линейных выходов? Ознакомиться со статьей «Как подключить усилитель или сабвуфер к магнитоле без линейных выходов».

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить.

 Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком.

Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно.

Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод.

Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных.

Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к.

 к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше.

Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом.

Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер.

В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту.

Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней.

Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом.

Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Источник: https://CarAudioInfo.ru/usiliteli/kak-podklyuchit-usilitel.html

Как подключить усилитель

Как самостоятельно подключить усилитель в автомобиле

Чтобы подключить усилитель понадобятся: провода питания, предохранитель с держателем, провод remote, защитная изоляция, клеммники и наконечники, кабель RCA. Разберем подключение поэтапно.

Подключение усилителя к аккумулятору

«Черный  — минус, красный — плюс, знает каждый карапуз!»

Питание — фундамент системы, оно влияет на сохранность компонентов и на качество их звучания. Поэтому очень важно ответственно подойти к его подключению.

Проводка

Перед тем как подключить усилитель нужно выбрать толщину питающего кабеля, она должна соответствовать  количеству потребляемого тока.

В мануалах вряд ли не найдете значения потребляемой мощности, так как для нее нет общепринятой методики измерения и поэтому придется посчитать самостоятельно.

 Обратите внимание, что данные для расчета нужно брать от  минимального сопротивления, в котором может работать усилитель, например если: выходная мощность для 2 Ом: 240 Вт х 2, а выходная мощность для  4 Ом: 160 Вт х 2 — берем 240.

Допустим у вас двухканальный усилитель с номинальной мощностью 2 х 240 Ватт — складываем каналы 240 + 240 = 480 Вт — общая мощность.

Эти480 Вт умножаем на 2, потому что потребляемую мощность принимают удвоенной от выходной из-за большой неравномерности и скачков потребления: 480 * 2= 960 Вт.

Теперь полученную мощность делим на напряжение в бортовой сети автомобиля  — 14.4 В (подразумеваем заведенную машину) и находим потребляемое напряжение: 960 / 14,4 = 66,7 Ампер.

Используем табличку для подбора сечения кабеля:

Соотносим потребляемое напряжение с длиной проводки (если тянуть до багажника, то это обычно до 5 метров) — получаем необходимое сечение 2 Ga (сокр. от American Wire Gauge — американская мера сечения проводов).

Важно — первая  таблица актуальна только для медных проводов. Если у вас алюминий покрытый сверху медью (как правило во всех готовых наборах для подключения) делайте запас 35 — 40%.

Предохранитель

Силовая проводка автомобильной системы это объект представляющий пожароопасность, поэтому к плюсовому проводу обязателен предохранитель, который в случае повышения напряжения и нагрева провода при коротком замыкании расплавится и обесточит систему. Не путайте с предохранителями в усилителях!

Важно правильно подобрать его номинал,  чтобы он не душил питание и не плавился понапрасну, но в то же время перегорал раньше проводки, иначе смысл защиты пропадет.

Виды предохранителей

Типы предохранителей (слева направо): AGU, ANL, mini ANL

AGU обычно имеют номинал до 80 Ампер и устанавливаются в колбы. ANL предохранители доходят до 300 Ампер, для их установки используют различные варианты футляров. Mini ANL как правило не используются для защиты основной проводки, а устанавливаются в дистрибьюторах питания для разведения кабелей.

Виды держателей

Виды держателей, (слева направо): колба, футляр, автомат, дистрибьютор

Отдельно нужно отметить автомат, который не содержит предохранителя как такого, а отключается сам от превышения напряжения. Не смотря на удобный функционал, не пользуется большим доверием среди любителей автозвука, есть мнение что в некоторых случаях он может не успеть отключиться и «прикипеть».

Устанавливать предохранитель или автомат рекомендуется не дальше 20 см. от плюсовой клеммы. Смысл в том, что участок провода до предохранителя не защищен и по этому чем он короче — тем лучше.

Клеммы аккумулятора

Есть несколько способов крепления проводов к АКБ. Самый простой — прикрутить обжатый наконечник под какой нибудь болт штатной клеммы. Это достаточно распространенный вариант (при соединении обязательно зачистите место контакта наждачной бумагой).

Более практичный способ — установка новой клеммы с дополнительными местами для подключения (продаются в автомагазинах и стоят не дорого). Безкомпромиссное решение — установка специализированных клемм с мощными зажимами и удобными разводками.

Если вы не боретесь за результат в звуковом давлении, то вряд ли почувствуете большую разницу на музыке, главное что бы контакт был надежный (крепкий и чистый), хотя удобство и аккуратность так же могут быть важны.

Наконечники

Наконечники проводов, будь то клеммы или патроны должны быть надежно обжаты. Сплющивание молотком —  плохой контакт, лучше жать в тисках с использованием формы.

Наша рекомендация — ручной пресс (механический или гидравлический) — можно попросить обжать в автозвуковой студии, а если таких у вас нет , можно спросить у промышленных электриков, возможно в каких-то СТО.

Постарайтесь найти, результат того стоит — идеальный контакт.

Минус на кузов или от аккумулятора

Как подключить усилитель — минусом от кузова или напрямую от АКБ.

Не так давно энтузиастами от автозвука был развенчан давно устоявшийся миф о том, что минус нужно обязательно тянуть от акб. На деле потери в отдельном кабеле больше чем через кузов.



Если у вас повседневная система с парой-тройкой киловатт, то минус от кузова будет адекватным решением. К тому же, сэкономит ваши деньги. Главное — не забудьте хорошо зачистить до металла место контакта и крепко притягивайте все соединения. Не лишним будет бросить под капотом  дополнительную жилу от минуса АКБ на кузов.

В случае, если у вас система ориентированная на SPL результат, то каждая дополнительная протяжка будет снижать просад. Там где борьба ведется за каждую десятую децибела и сотую вольта это очень важно.

Итак, для повседнева минуса с кузова будет достаточно. Более того, это будет лучше и дешевле отдельной протяжки. Главное подберите нужное сечение для плюсового провода и для отрезков минусового. Надежно зачищайте, протягивайте и обрабатывайте соединения.

Защита проводки

Как было сказано выше — проводка это пожароопасный элемент и именно поэтому она нуждается в дополнительной защите от повреждений. Не советую легкомысленно относится к этому вопросу, ведь ценой пришествия может стать новый автомобиль.

Каждый сам решает какую степень изоляционной защиты обеспечить, но минимальные и логичные требования это — дополнительная изоляция под капотом, под крыльями, во всех местах прохода кабелей сквозь элементы кузова и салона. А так же в местах, где возможно перетирание — под задним сиденьем, в местах выхода из под обшивки, в местах изгиба кабеля и т.п.

В основном используется мягкая гофра или оплетка «змеиная кожа». Жесткую гофру (обычно светло-серая) лучше не использовать, так как она трескается на морозе. Мягкая проста в использовании имеет не высокую стоимость. «Змейка» же максимально защищает кабель (даже ножом ее трудно порезать) имеет привлекательный вид, но стоит дороже и есть не везде.

Мягкая гофра

Оплетка «змеиная кожа»

Подключение усилителя к магнитоле

Подключить усилитель к магнитоле достаточно просто. Он соединяется двумя типами кабелей: межблочный кабель RCA и Remote.

Все подключения проводите на обесточенной системе  (откинутый от АКБ плюсовой провод)!

Межблочный кабель

Во избежание наводок прокладывайте акустические и сигнальные кабеля с противоположной стороны от силовых, если пересечения избежать не удается, делайте его под прямым углом.

Межблоки или RCA подключаются к линейным выходам магнитолы и передают звуковой сигнал на усилитель. Линейные выходы имеет левый и правый канал (может быть моно для сабвуфера), не перепутайте их при подключении к усилителю, чтобы не сбить регулировку баланса на магнитоле (лев/прав).

Remote

Проводок минимального сечения, который передает сигнал на включение усилителя при включении магнитолы, аналогично при выключении.

Обычно у магнитолы выделен для этого отдельный провод, если его нет, можно подключиться к  управлению активной антенной или подключить его к постоянному плюсу, установив тумблер для самостоятельного управления включением усилителя.

Крайне не рекомендуется запитывать его от постоянного +12 на прямую — так ваши усилители будут постоянно включены, что будет ненужной нагрузкой.

Важные моменты

В конце резюмируем  все главные аспекты, которые нужно соблюсти чтобы правильно и безопасно подключить усилитель:

  1. Подбирайте силовой кабель достаточного сечения, лучше с запасом.
  2. Правильно подберите предохранитель.
  3. Все контакты должны быть зачищены и крепко затянуты или обжаты (чем больше площадь контакта тем лучше).
  4. Выбивайте качественную медную проводку.
  5. Защищайте кабеля от повреждений с помощью дополнительной изоляции.
  6. Укладывайте акустическую и сигнальную проводку как можно дальше от силовой (питающей).
  7. Если у вас несколько усилителей и минус взят с кузова, то контакт для всех делайте в одной точке.
  8. Все подключения проводите на обесточенной системе (откинутой плюсовой клемме с АКБ).

Удачных подключений!

Читать еще:

  • Куда установить усилитель
  • Как подключить магнитолу
  • Как подключить сабвуфер

Источник: https://doctorbass.ru/znaniya/podkluchenie/kak-podklyuchit-usilitel/

Как подключить к автомагнитоле усилитель и сабвуфер самостоятельно

Как подключить усилитель и сабвуфер к автомагнитоле

Многие владельцы автомобилей прекрасно знают, как недёшево обходится их укомплектование различными аксессуарами и техническое обслуживание.

Кто-то в целях экономии, а кто-то из любви к технике, старается делать своими руками всё, что не требует применения специального дорогостоящего оборудования.

Инструкция и видео на страницах нашего сайта, расскажут вам, как подключить сабвуфер и усилитель к автомагнитоле. Этот вопрос читатели задают наиболее часто.

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля.Итак:

  • Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
  • В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В. Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
  • Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт. Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Как и любая другая техника, автомагнитола имеет определённые характеристики. Если учесть, что она подключается и работает в одной системе с другим оборудованием, их показатели должны максимально подходить друг к другу для совместной эксплуатации.Поэтому, перед тем, как усилитель подключить к автомагнитоле, тщательно изучите и сопоставьте данные:

  • Одной из наиболее важных технических характеристик усилителя, является единица мощности на один канал. Так вот, при покупке усилителя, этот показатель необходимо сопоставить с соответствующими показателями остального оборудования.
  • Вам обязательно нужно знать, какова номинальная мощность вашей тыловой акустики, а так же динамика сабвуфера(см.Как сделать сабвуфер: дельные советы). Их показатели мощности должны немного превышать мощность одного канала усилителя. Это позволит получить максимально качественный звук. К тому же, подобное распределение мощностей предупредит перегрузку динамиков, и хрипеть они точно не будут.
  • Ещё одна важная характеристика усилителя – это сопротивление нагрузке. Нагрузкой для усилителя является акустическая система. Поэтому данная характеристика должна быть равной у динамиков и усилителя (например: а там, и там 4 Ом). Вполне нормально, если сопротивление нагрузке у динамиков будет несколько больше.
  • Но если окажется наоборот, есть все шансы, что в процессе эксплуатации и усилитель, и динамики выйдут из строя. Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц – 20 КГц. Хорошо, если этот диапазон будет ещё больше.

В современных автомобильных усилителях предусмотрен такой элемент, как кроссовер. Он позволяет работать усилителю в различных режимах, а так же частотах различного диапазона. Иногда в них предусмотрен линейный транзитный выход, который позволяет подключить к нему, если это необходимо, ещё один усилитель.

Существуют различные модификации этих приборов, и их выбор осуществляется в зависимости от конфигурации конкретной звуковой системы:

  • Допустим, у вас установлен сабвуфер. В этом случае нужен двухканальный усилитель, и приобретая его, необходимо убедиться, что он может работать при мостовом способе подключения. Кстати, таких усилителей большинство.

Мостовое подключение усилителя к сабвуферу

  • Мостовое подключение означает, что оба канала усилителя работают на один динамик сабвуфера. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.
  • Специалисты по автозвуку нередко прибегают к определённым хитростям. Можно заставить оба канала работать как одно целое, суммируя сигнал на выходе. Такое подключение используется при подаче сигнала на сабвуфер со сдвоенной звуковой катушкой.
  • В таком случае, выходы каналов, с обязательным соблюдением полярности, соединяются с обмотками сабвуфера. Ну а если у него обмотка в единственном числе, используются специальные сумматоры. В итоге, получается моносигнал, сила которого равна двойной мощности одного канала, за минусом потерь при суммировании.

Есть и более сложный вариант подключения усилителя к сабвуферу. При этом у каждого канала усилителя отдельная акустическая система, на которую он работает, и только потом сигнал суммируется. Диапазоны частот каналов, в этом случае, не должны пересекаться, чтобы не перегрузить усилитель. Для этого на его выходе устанавливается пассивный фильтр.

Помехи при звучании

Подключение усилителя к автомагнитоле следует выполнить в том случае, если при высокой громкости звука появляются посторонние шумы, и колонки хрипят.Итак:

  • Как правило, это происходит, когда они напрямую подсоединены к усилителю, встроенному в автомагнитолу. Он имеет малую мощность, и даже если производитель уверяет вас. Что она достигает, к примеру, сорока ватт, имейте в виду, что это мощность пиковая, а не звуковая.
  • Исправить ситуацию может многоканальный усилитель. А ещё лучше, если подключить 2 усилителя – автомагнитола практически любого производителя, предусматривает выполнение подобной звуковой схемы.

Разъёмы RCA на задней панели

  • Для подключения, на задней панели магнитолы предусмотрены линейные выходы RCA, и их может быть как один, так и четыре, и даже более. Хотя, в наиболее простых и недорогих вариантах автомагнитол, выходов может и вовсе не быть.
  • В таком случае, усилитель подключают к динамикам(см.Как выбрать динамики для автомагнитолы своими силами), но не напрямую, а через специальное устройство, уменьшающее амплитуду звука. Называется оно – аттенюатор. Копеечная цена этого устройства позволяет купить его в любом магазине радиоэлектроники. Хотя, можно использовать и старую деталь, благо, что аттенюатор встроен в каждый приёмник и телевизор.
  • Ответ на вопрос: «Как подключить 2 усилителя к автомагнитоле?» упрощается, если выходы всё же есть. Проще всего, если имеется два выхода RCA. Они могут понадобиться для разделения подключения к фронтальной и тыловой акустике.

Разделение выходов с помощью разветвителей

Фронтальный и тыловой выходы, в свою очередь, тоже могут разветвляться — и тогда уже понадобится не два, а четыре разъёма. Если же выход на усилителе только один, приходится использовать специальный шнур с необходимым количеством разветвлений. Такой шнур в народе называют «тюльпан», его вы видите на фото сверху. Но если подключить два усилителя, разделение на фронт и тыл можно и не делать.

Что нужно для подключения

Как подключить усилитель к автомагнитоле, а вернее, какие провода вам для этого потребуются? Этот вопрос очень важен, и мы постараемся ответить на него более подробно.Итак:

  • Рассмотрим необходимый комплект проводов, которые могут вам понадобиться в процессе подключения. Самый толстый – это питающий провод. Его мощность подбирается так: суммируется мощность всех каналов усилителя, если их два, то, естественно, учитывается и мощность второго.
  • Допустим, вы планируете установить два двухканальных усилителя: у одного из них мощность каналов по 40 Вт, а у другого, по 30 Вт. В этом случае, мощность всех каналов в сумме составляет: 40*2+30*2= 140 Вт.
  • Добавляем к этой цифре 30% на потери и получаем 182 Вт. Именно такую мощность будут выдавать усилители на максимальной громкости, и подбирать сечение питающего провода нужно, исходя из этой величины. Делим суммарную мощность на напряжение в сети (182Вт/12В=15,17А), и получаем максимально потребляемую силу тока.

Комплект проводов для подключения усилителя

  • Сечение данного провода рассчитывается на определённую силу тока, существует таблица соответствия для всей кабельной продукции. Если вы назовёте консультанту в магазине свою цифру, вам сразу скажут, какой именно провод вам потребуется.
  • В нашем случае, для 15А необходим медный провод сечением 0,75 мм2. Можно взять кабель с чуть большим сечением. Это будет запас — на случай подключения в будущем более мощного звукового оборудования.
  • Подача звука от автомагнитолы до усилителя, осуществляется с помощью межблочного кабеля. Именно от него зависит качество звука. И если вы вдруг решите сэкономить, купив тонкий кабель, со слабой изоляцией и плохим экранированием, приятных ощущений от прослушивания музыки не ждите.

Межблочный или сигнальный, провод должен иметь сплошное экранирование, мощную изоляцию, толстую центральную жилку и качественный разъём RCA. Что касается длины любого кабеля, то её нужно рассчитать так, чтобы его хватило проложить по салону без натяжки.

  • Но и лишняя длина тоже не нужна — достаточно одного метра запаса. Межблочный кабель, той же длины, возьмите в двух экземплярах. Второй провод будет дополнительным провод, и понадобится вам в процессе подключения. Об этом мы ещё скажем.

Держатель-колба для предохранителя

Ещё вам понадобится предохранитель. Его мощность должна быть выше расчётного показателя напряжения. В нашем случае это 15А, значит, предохранитель нужно брать не менее чем на 20А. Ну а колбу-держатель для предохранителя можете покупать любой, исходя из ваших личных предпочтений.

Подключаем усилитель

Как правило, усилитель располагают в багажнике. Конкретное место вы выбираете на своё усмотрение. Главное, чтобы там было сухо, и прибор не нагревался. После того, как место выбрано, приступаете к прокладке проводов.

Итак:

  • Сначала, под обшивкой авто, от усилителя до магнитолы прокладываете сигнальный кабель. Однозначного ответа тут быть не может, так как варианты прокладки выбираются, исходя из марки и модификации автомобиля.
  • Нужно только помнить, что межблочный кабель не должен соприкасаться с проводами бортовой сети, находящимися под напряжением. Дополнительный провод, о котором мы говорили выше, прокладывается вместе с сигнальным кабелем.

Схема подключения усилителя и сабвуфера

  • От АКБ к усилителю протягиваете провод питания. Его можно прокладывать параллельно проводке автомобиля. Колбу-держатель с находящимся в нём предохранителем, располагайте как можно ближе к аккумулятору — проводок между ними должен быть максимально коротким.
  • Сигнальный кабель подсоединяете к разъёмам: на магнитоле он называется Line-Out, а на усилителе Line-in. Провод питания тоже подсоединяете к усилителю. Что касается дополнительного кабеля, который протянут вместе с межблочным проводом: на усилителе он подсоединяется к разъёму Remote. Именно он включает усилитель при подаче тока +12А.На автомагнитоле этот провод подсоединяется к контакту синего цвета B+Ant.

Подключения на задней панели усилителя

  • Последним в данном процессе осуществляется подключение к динамикам. При мостовой работе усилителя, первый канал усилителя подсоединяется к плюсовой клемме динамика, а второй – к минусовой. Схема мостового подключения была приведена нами выше.
  • Рядом с усилителем монтируется небольшой прибор, который называется накопительный конденсатор. Это устройство помогает бортовой сети справиться с нагрузкой, возросшей от работы дополнительного звукового оборудования. Главной задачей конденсатора является защита усилителя от перепадов напряжения в сети.
  • К примеру, при снижении напряжения, он подпитывает усилитель из собственного запаса, и тем самым улучшает качество воспроизводства звука. Подключают данное устройство на клеммы питания усилителя, максимально короткими проводками. Не забывайте про соблюдение полярности!

Кстати, такой же конденсатор устанавливается и на сабвуфер, ведь в нём есть встроенный усилитель. Далее вам останется только произвести настройку усилителя согласно инструкции производителя. Процесс настройки индивидуален, и зависит не только от модификаций магнитолы и усилителя, но и от наличия или отсутствия в системе сабвуфера.

Источник: https://avtozvuk-info.ru/shemy-podklyucheniya-akusticheskoj-sistemy/podklyuchenie-usilitelya/kak-podklyuchit-k-avtomagnitole-usilitel-i-sabvufer-118

Схема подключения усилителя в авто

Содержание

Когда автовладельцев не устраивает звучание автомобильной магнитолы, в автомобиль устанавливается дополнительное оборудование. Это могут быть следующие узлы:

  • Усилитель
  • Кроссоверы
  • Акустические системы
  • Сабвуфер

Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Вопрос, как подключить автомобильный усилитель, не прост, как кажется. В самом простом варианте используется УНЧ и две фронтальные колонки, обеспечивающие качественное стереофоническое звучание.

Более сложный вариант подразумевает подключение двух фронтальных и двух тыловых акустических систем. Максимальная комплектация реализуется по схеме 4+1 и включает в себя четыре колонки и сабвуфер. Кроме того в автомобильной системе предусматриваются кроссоверы, которые являются регулируемыми фильтрами высоких и низких частот.

Они так же выполняют функцию частотного разделения сигнала на отдельные динамики по каждому каналу.

Часто при подключении бортовой электроники возникают различные проблемы. Обычно сложности возникают при подаче питания на выходное устройство и подстыковка к нему акустических систем. Подключение автомобильного усилителя можно выполнить самостоятельно, но для этого нужно иметь элементарные навыки в электротехнике и работе с инструментом.

Чаще всего в динамиках прослушивается треск от работы системы зажигания, а звук в колонках искажённый с ограниченными высокими частотами. Причин, которые вызывают такие недостатки, может быть несколько. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо.

Правильное подключение усилителя в авто позволит избавиться от всех проблем.

Как правильно подключить усилитель в авто

Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Это неправильный выбор соединительных проводов, неграмотная их прокладка и некачественное заземление, точнее подключение техники к корпусу автомобиля.

Подключение усилителя в авто должно выполняться проводами соответствующего сечения. Любой металлический провод обладает определённым сопротивлением. Чем тоньше провод, тем выше его сопротивление, поэтому нельзя выполнять монтаж проводом ШВВП, который широко применяется в быту.

Многие компании выпускают обмеднённый провод в котором проходят стальные жилы, покрытые тонким слоем напылённой меди. Использовать такие провода для подключения автомобильного усилителя недопустимо. Это не только намного снизит качество звука, но и может стать причиной возгорания.

Для работы нужно приобретать специальные кабели, предназначенные для такого монтажа.

Чтобы понять, как подключать аудио усилитель в авто, нужно подсчитать ток в цепи. Для этого нужно мощность усилителя разделить на напряжение питания. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт.

Двухканальный аппарат с мощностью 60 ватт на канал имеет суммарную мощность в 120 ватт. Мощность принято увеличивать в 1,5-2 раза из-за неравномерности потребления, поэтому в данном случае рассматривается мощность в 240 ватт. 240 ватт/12 вольт = 20 ампер. Исходя из этой величины, выбирается сечение провода.

Мощность четырёхканальной системы с сабвуфером достигает 800 и более ватт, поэтому все соединительные кабели должны иметь соответствующее сечение. Тонкий провод будет греться, что может привести к пожару. При выборе кабеля его следует выбирать с запасом по мощности и по длине.

Не рекомендуется делать разводку проводов «в натяг». Для уменьшения искажений часто приходится искать правильное положение проводов относительно друг друга. Схема подключения колонок через усилитель в авто не допускает параллельного прокладывания кабелей питания и проводов идущих к колонкам.

Это приводит к появлению наводок в акустических системах.

Подключить усилитель в авто

Чтобы знать, как правильно подключить автомобильный усилитель звука в машине нужно разбираться в маркировке соединительных кабелей. В автомобильных технических системах принято использовать американский стандарт сечения проводов – AWG. Там сечение провода меняется от самого тонкого «8Ga» — диаметром 3,2 мм до «0Ga» диаметром 8,2 мм. Есть ещё более тонкие провода, которые маркируются цифрами 10, 12 или 16, но в мощных звуковых устройствах они не используются. При выборе сечения провода учитывается так же длина рабочего отрезка. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров. При токе 20 ампер и длине рабочего отрезка 5 метров, нужно выбирать провод сечением «4Ga», что соответствует диаметру 5.18 мм. Сечение такого кабеля равняется 21,15 мм2.

Очень важно при подключении питания к мощному выходному каскаду использовать предохранитель, который должен устанавливаться на плюсовой провод на расстоянии не большем, чем 30 см от клеммы аккумулятора.

Существует несколько конструкций предохранителей. Кабель, с двух сторон, затягивается под винты, а сам корпус несложно прикрепить рядом с клеммой. Автоматические предохранители, которые должны отключаться при превышении определённого тока не пользуются у автолюбителей популярностью, так как бывают случаи их залипания, что приводит к серьёзным поломкам.

Подключение динамиков к усилителю в авто

Схема подключения автомобильного усилителя к колонкам не представляет сложности, если каналов всего два. На задней стенке устройства расположены винтовые клеммы для подключения колонок. На них указана полярность подключения. Знаки «+» и «–» имеются так же и на акустических системах. Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении. Провод REM (Remout Control) или дистанционное управление предназначен для включения усилителя от автомагнитолы. При её включении на провод подаётся управляющее напряжение +12 В и устройство включается. Схема подключения автомобильного усилителя к магнитоле подразумевает автоматическое управление питанием блока мощности, но некоторые автолюбители устанавливают тумблер и подают напряжение включения через него.

Как подключить усилитель звука в авто

Организация четырёх каналов, кроссоверов и сабвуфера связано с некоторыми трудностями. Обилие соединительных проводов накладывает определённые требования к монтажу.

Для подключения усилителя к колонкам в авто используют стандартные комплекты соединительных кабелей, которые можно приобрести в специализированных магазинах.

Подключение четырёх акустических систем осуществляется по аналогичному принципу, поскольку на корпусе устройства имеются все нужные маркировки. Главное не перепутать полярность подключения колонок. Многие автолюбители оборудуют салон авто сабвуфером.

Это мощная акустическая система позволяющая воспроизводить низкие частоты в диапазоне от 20 до 120 Гц. Большинство моделей допускают подключение сабвуфера. Такой выход оконечного каскада организуется по мостовой схеме.

Правильное подключение усилителя в авто гарантирует высокое качество воспроизведения звука при отсутствии помех и искажений. Очень важным при соединении автомобильной звуковой техники, является выбор точки заземления.

Все компоненты звуковой аппаратуры нужно заземлять в одной точке кузова. В противном случае могут возникнуть контура заземления, создающие сильные помехи.

Правильный вариант — заземление звуковой техники на минусовую клемму аккумулятора или на точку, где она соединяется с кузовом автомобиля. Для заземления используем многожильные медные провода. Точку заземления «под болт» нужно тщательно зачистить от окислов и обезжирить.

Для подсоединения проводов лучше всего использовать позолоченные клеммы и разъёмы. Такое подключение усилителя в автомобиле обеспечит наиболее надёжный контакт, который не будет зависеть от вибрации и тряски.

Корпуса всех элементов, входящих в систему воспроизведения звука должны быть надёжно изолированы от корпуса автомобиля. Провода, идущие к акустическим системам, не должны быть параллельны силовым кабелям.

Схема подключения усилителя в автомобиле

Подключение автомобильных колонок к усилителю, осуществляется медными многожильными проводами, которые могут быть проложены в нижней части салона или сверху под декоративной обивкой. Верхнее подключение считается более надёжным.

Сабвуфер обычно размещается в багажнике автомобиля, поэтому следует предусмотреть его надёжное крепление. Выход усилителя реализуется в виде клемм под винт или через разъёмы RCA (Тюльпан).

Во втором случае лучше приобрести готовый комплект соединительных кабелей.

Подключить автомобильный усилитель к магнитоле несложно, так как её выходы и входы усилителя оборудованы коннекторами RCA.

Выходы левого и правого каналов автомагнитолы соединяются с аналогичными входными разъёмами оконечного устройства. Все винтовые соединения следует затягивать с максимальным усилием, чтобы обеспечить надёжный контакт при движении по любой дороге.

Если всё делать правильно, по описанию и рисункам, то проблем как подключить усилитель звука в машине, не будет.



Источник: https://dinamikservis.ru/blog/usiliteli-zvuka/skhema-podklyucheniya-usilitelya-v-avto/

Автоусилитель звука своими руками — высококачественный усилитель с колоссальной мощностью


Автоусилитель звука своими руками 760 Вт

Чтобы собрать автоусилитель звука своими руками, необходимо иметь желание и некоторое количество свободного времени, а также нужно всегда стремится к тому, чтобы получился качественный усилитель мощности, который возможно собрать своими руками. К тому же нужно обладать определенными знаниями и навыками, да и финансовые затраты тоже имеются.

Тем не менее конечный результат будет приятен, а усилитель порадует ваш слух чистым, прозрачным звучанием с достаточной выходной мощностью. В процессе конструирования автомобильного усилителя возможно будут возникать некоторые трудности с поиском необходимых электронных компонентов, в таких случаях можно будет воспользоваться их аналогами. Создание блочной конструкции усиления звука в аудиосистеме автотранспорта хотя процесс не быстрый но в итоге получается собрать пять компактных усилителя, мощность которых в сумме будет составлять 690 Вт. При желании есть возможность увеличить это значение до 760 Вт. p>

Необходимые требования к устройству

Вначале нужно определиться с техническими характеристиками, которые вы предполагаете получить в итоговом результате. Как правило это высокое качество звука, высокое значение мощности на выходе, технологически не сложная конструкция, при которой создается удобство в эксплуатации, невысокая себестоимость, возможность работы на двенадцать динамических излучателей и сабвуфер. Такие требования можно получить если изготовить автоусилитель своими руками в количестве пяти штук, в числе которых один должен работать на сабвуфер. Оптимальным решением этой задачи является изготовление отдельного усилителя мощности по принципиальной схеме Ланзара.



Для сборки такого аппарата потребуется четыре микросхемы, а именно две штуки TDA 7384 — 4x40W и две штуки TDA 2005 — 1x20W. Эти микросхемы предназначаются для питания фронтальной акустической системы. Такое схематическое решения является наиболее экономичным в плане денежных затрат.

Эффективный преобразователь напряжения

В автоусилителе звука наиболее важной и вместе с тем трудоемкой частью считается преобразователь напряжения. Поэтому именно с этого блока следует приступать к сборке всего комплекса усилителя звука. В качестве генератора импульсов преобразователя задействован известный двухтактный контроллер широтно-импульсной модуляции особой точности — TL494. В случае отсутствия в наличии такой микросхемы можно использовать ее аналог — 1114ЕУ3/4. В микросхеме отсутствует отдельный усилитель на выходе. В каждом плече каскада преобразователя установлены на тепло-отводных радиаторах по паре мощных полевых транзисторов IRF3205, которые закреплены через изолирующую прокладку с применением тепло-проводимой  пасты. Радиаторы для этой цели можно использовать от компьютерных блоков питания.

В цепи выпрямителя применены диоды КД 213А с максимальным током 10 А, но в дополнительном охлаждении они не нуждаются. Кроме этого потребуются пара электромагнитных реле рассчитанных на рабочий ток 20 А, но для верности лучше поставить на 50-60 А. Преобразователь напряжения имеет функцию remote контроля, что несомненно является эффективным устройством, так как при управлении питанием и включении сабвуфера не требуется дополнительная установка мощных переключателей. При появлении положительного напряжения на ремоут контроль, моментально включается реле и питание поступает на преобразователь.

Собрать автоусилитель звука своими руками в принципе не очень трудно, но некоторые затруднения могут сложится при изготовлении трансформатора, то есть если в наличии нет ферритовых колец, тогда придется искать старые, подходящие источники питания. Отлично подходят для этих целей БП от компьютера. Там тоже придется немного поколдовать, так как две половинки ферритовых колец надежно склеены, то для их разъединения нужно немного подогреть стыки зажигалкой, а потом с осторожностью извлечь из каркаса и убрать штатные обмотки. Прежде чем приступать к намотке нужной нам обмотки, нужно удалить боковые стенки каркасов и затем соединить их друг с другом, что бы получился один длинный каркас, на который свободно уместятся все нужные витки обмоток.

Первичная обмотка наматывается из расчета десять витков со средней точкой (2 х 5 Вит.)пятью жилами эмаль-провода диаметром 0,8 мм. Проще делать так: намотал 5 витков по всей длине каркаса, сделал отвод, а обмотку изолировал лакотканью, затем поверх намотал еще пять витков. Далее нужно произвести фазировку, то есть соединить начало первой обмотки с концом второй. Место соединения концов это и есть тот отвод, на который будет подаваться положительное напряжение от общего питания. После того как сделали фазировку, можно приступать к намотке проверочной вторичной обмотки с любым количеством витков, с помощью которой определим правильность фазировки.

При включении преобразователя в сеть трансформатор не должен перегреваться на холостом ходу и не издавать посторонних звуков типа жужжания, транзисторы должны оставаться холодными. Далее подключаем в цепь вторичной обмотки лампу накаливания, при этом она должна засветится полным накалом, а транзистор не должен греться, только со временем он немного прогревается. Если после этого испытания никаких проблем нет, то убираем пробную обмотку и наматываем нормальную.

Сборка конструкции

Когда все модули и блоки изготовлены и протестированы, то можно своими руками начинать монтаж автоусилителя звука. Корпус устройства можно изготовить из ненужных DVD. На место дисплея в корпусе монтируется блок светодиодной индикации. Печатные платы размещаются на днище корпуса и крепятся с использованием изоляционных шайб.

Входные коннекторы подойдут от DVD, а клеммы выполнены из разъемов взятых с автомагнитолы. Охлаждение внутри корпуса выполняет кулер, поэтому радиаторы микросхем не имеют перегрева, а сабвуфер не требует охлаждения.

Как запустить автомобиль с автоматической коробкой передач?

.bs-pinning-wrapper> .bs-pinning-block, body.page-layout-1-col .boxed.site-header.header-style-6 .content-wrap> .bs-pinning-wrapper> .bs- блок закрепления, body.page-layout-1-col .boxed.site-header.header-style-8 .content-wrap> .bs-pinning-wrapper> .bs-pinning-block, body.page-layout- 1-col.boxed .main-wrap, .page-layout-2-col-right .container, .page-layout-2-col-right .content-wrap, body.page-layout-2-col-right. в штучной упаковке. основная упаковка ,.page-layout-2-col-left .container, .page-layout-2-col-left .content-wrap, body.page-layout-2-col-left.boxed .main-wrap, .page-layout- 1-col .bs-vc-content> .vc_row, .page-layout-1-col .bs-vc-content> .vc_vc_row, .page-layout-1-col .bs-vc-content .vc_row [data- vc-full-width = true]>. bs-vc-wrapper, .footer-instagram.boxed, .site-footer.boxed, .page-layout-1-col .bs-vc-content> .vc_row.vc_row- has-fill .upb-background-text.vc_row {max-width: 1180px} @media (min-width: 768px) {. layout-2-col .content-column {width: 67%}} @ media (min- width: 768 пикселей) {.layout-2-col .sidebar-column {width: 33%}} @ media (min-width: 768px) {. layout-2-col.layout-2-col-2 .content-column {left: 33%} } @media (min-width: 768px) {. rtl .layout-2-col.layout-2-col-2 .content-column {left: inherit; right: 33%}} @ media (min-width: 768px ) {. layout-2-col.layout-2-col-2 .sidebar-column {right: 67%}} @ media (min-width: 768px) {. rtl .layout-2-col.layout-2- col-2 .sidebar-column {right: inherit; left: 67%}} @ media (max-width: 1270px) {. page-layout-1-col .bs-sks .bs-sksitem, .page-layout- 2-col-right .bs-sks .bs-sksitem ,.page-layout-2-col-left .bs-sks .bs-sksitem {display: none! important}}. page-layout-3-col-0 .container, .page-layout-3-col-0 .content -wrap, body.page-layout-3-col-0.boxed .main-wrap, .page-layout-3-col-1 .container, .page-layout-3-col-1 .content-wrap, body .page-layout-3-col-1.boxed .main-wrap, .page-layout-3-col-2 .container, .page-layout-3-col-2 .content-wrap, body.page-layout -3-col-2.boxed .main-wrap, .page-layout-3-col-3 .container, .page-layout-3-col-3 .content-wrap, body.page-layout-3-col -3.в коробке. Основная упаковка ,.page-layout-3-col-4 .container, .page-layout-3-col-4 .content-wrap, body.page-layout-3-col-4.boxed .main-wrap, .page-layout- 3-col-5 .container, .page-layout-3-col-5 .content-wrap, body.page-layout-3-col-5.boxed .main-wrap, .page-layout-3-col- 6.container, .page-layout-3-col-6 .content-wrap, body.page-layout-3-col-6.boxed .main-wrap, body.boxed.page-layout-3-col .site -header.header-style-5 .content-wrap> .bs-pinning-wrapper> .bs-pinning-block, body.boxed.page-layout-3-col .site-header.header-style-6 .content -wrap>.bs-pinning-wrapper> .bs-pinning-block, body.boxed.page-layout-3-col .site-header.header-style-8 .content-wrap> .bs-pinning-wrapper> .bs-pinning -block, .layout-3-col-0 .bs-vc-content> .vc_row, .layout-3-col-0 .bs-vc-content> .vc_vc_row, .layout-3-col-0 .bs- vc-content .vc_row [data-vc-full-width = true]>. bs-vc-wrapper, .layout-3-col-0 .bs-vc-content> .vc_row.vc_row-has-fill .upb- background-text.vc_row {max-width: 1300px} @media (min-width: 1000px) {. layout-3-col .content-column {width: 58%}} @ media (min-width: 1000px) {. макет-3-цв.sidebar-column-primary {width: 25%}} @ media (min-width: 1000px) {. layout-3-col .sidebar-column-secondary {width: 17%}} @ media (max-width: 1000px) и (min-width: 768px) {. layout-3-col .content-column {width: 67%}} @ media (max-width: 1000px) и (min-width: 768px) {. layout-3-col .sidebar-column-primary {width: 33%}} @ media (max-width: 768px) и (min-width: 500px) {. layout-3-col .sidebar-column-primary {width: 54%}} @media (максимальная ширина: 1390 пикселей) {. page-layout-3-col-0 .bs-sks .bs-sksitem, .page-layout-3-col-1 .bs-sks .bs-sksitem, .page -layout-3-col-2.bs-sks .bs-sksitem, .page-layout-3-col-3 .bs-sks .bs-sksitem, .page-layout-3-col-4 .bs-sks .bs-sksitem, .page-layout -3-col-5 .bs-sks .bs-sksitem, .page-layout-3-col-6 .bs-sks .bs-sksitem {display: none! Important}} @ media (min-width: 1000px) {.layout-3-col-2 .sidebar-column-primary {left: 17%}} @ media (min-width: 1000px) {. rtl .layout-3-col-2 .sidebar-column-primary {left : inherit; right: 17%}} @ media (min-width: 1000px) {. layout-3-col-2 .sidebar-column-secondary {right: 25%}} @ media (min-width: 1000px) { .rtl .layout-3-col-2.sidebar-column-secondary {right: inherit; left: 25%}} @ media (min-width: 1000px) {. layout-3-col-3 .content-column {left: 25%}} @ media (min- width: 1000px) {. rtl .layout-3-col-3 .content-column {left: inherit; right: 25%}} @ media (min-width: 1000px) {. layout-3-col-3 .sidebar -column-primary {right: 58%}} @ media (min-width: 1000px) {. rtl .layout-3-col-3 .sidebar-column-primary {right: inherit; left: 58%}} @ media (min-width: 1000px) {. layout-3-col-4 .content-column {left: 17%}} @ media (min-width: 1000px) {. rtl .layout-3-col-4 .content- столбец {слева: наследовать; справа: 17%}} @ media (min-width: 1000px) {.layout-3-col-4 .sidebar-column-primary {left: 17%}} @ media (min-width: 1000px) {. rtl .layout-3-col-4 .sidebar-column-primary {left: наследовать ; right: 17%}} @ media (min-width: 1000px) {. layout-3-col-4 .sidebar-column-secondary {right: 83%}} @ media (min-width: 1000px) {. rtl .layout-3-col-4 .sidebar-column-secondary {right: inherit; left: 83%}} @ media (min-width: 1000px) {. layout-3-col-5 .content-column {left: 42%}} @ media (min-width: 1000px) {. Rtl .layout-3-col-5 .content-column {left: inherit; right: 42%}} @ media (min-width: 1000px) {. макет-3-col-5.sidebar-column-primary {right: 58%}} @ media (min-width: 1000px) {. rtl .layout-3-col-5 .sidebar-column-primary {right: inherit; left: 58%}} @ media (min-width: 1000px) {. layout-3-col-5 .sidebar-column-secondary {right: 58%}} @ media (min-width: 1000px) {. rtl .layout-3-col-5 .sidebar-column-secondary {right: inherit; left: 58%}} @ media (min-width: 1000px) {. layout-3-col-6 .content-column {left: 42%}} @ media (min -width: 1000px) {. rtl .layout-3-col-6 .content-column {left: inherit; right: 42%}} @ media (min-width: 1000px) {. layout-3-col-6. sidebar-column-primary {right: 41%}} @ media (min-width: 1000 пикселей) {.rtl .layout-3-col-6 .sidebar-column-primary {right: inherit; left: 41%}} @ media (min-width: 1000px) {. layout-3-col-6 .sidebar-column-secondary {right: 83%}} @ media (min-width: 1000px) {. rtl .layout-3-col-6 .sidebar-column-secondary {right: inherit; left: 83%}} @ media (max-width : 1000px) и (min-width: 768px) {. Layout-3-col-3 .content-column, .layout-3-col-5 .content-column, .layout-3-col-6 .content-column {left: 33%}} @ media (max-width: 1000px) и (min-width: 768px) {. rtl .layout-3-col-3 .content-column, .rtl .layout-3-col-5 .content-column ,.rtl .layout-3-col-6 .content-column {left: inherit; right: 33%}} @ media (max-width: 1000px) и (min-width: 768px) {. layout-3-col-3 .sidebar-column-primary, .layout-3-col-5 .sidebar-column-primary, .layout-3-col-6 .sidebar-column-primary {right: 67%}} @ media (max-width: 1000px) и (min-width: 768px) {. Rtl .layout-3-col-3 .sidebar-column-primary, .rtl .layout-3-col-5 .sidebar-column-primary, .rtl .layout- 3-col-6 .sidebar-column-primary {справа: наследование; слева: 67%}}. Col-xs-1, .col-sm-1, .col-md-1, .col-lg-1, .col-xs-2, .col-sm-2,.col-md-2, .col-lg-2, .col-xs-3, .col-sm-3, .col-md-3, .col-lg-3, .col-xs-4, .col -sm-4, .col-md-4, .col-lg-4, .col-XS-5, .col-sm-5, .col-md-5, .col-lg-5, .col- XS-6, .col-sm-6, .col-md-6, .col-lg-6, .col-XS-7, .col-sm-7, .col-md-7, .col-lg -7, .col-XS-8, .col-sm-8, .col-md-8, .col-lg-8, .col-XS-9, .col-sm-9, .col-md- 9, .col-lg-9, .col-xs-10, .col-sm-10, .col-md-10, .col-lg-10, .col-xs-11, .col-sm-11 , .col-md-11, .col-lg-11, .col-xs-12, .col-sm-12, .col-md-12, .col-lg-12, .vc_row .vc_column_container> .vc_column -иннер, .container, .vc_column_container.vc_column_container {padding-left: 24px; padding-right: 24px} .vc_row.wpb_row, .row, .bs-vc-content .vc_row.vc_row-no-padding [data-vc-stretch-content = «true»] { margin-left: -24px; margin-right: -24px} .vc_row.vc_inner {margin-left: -24px! important; margin-right: -24px! important} .widget, .entry-content .better-studio-shortcode , .better-studio-shortcode, .bs-shortcode, .bs-листинг, .bsac, .content-column> div: last-child, .slider-style-18-container, .slider-style-16-container, .slider-style-8-container, .slider-style-2-container,.4-контейнер в стиле слайдера, .bsp-wrapper, .single-container, .content-column> div: last-child, .vc_row .vc_column-inner .wpb_content_element, .wc-account-content-wrap, .order- сведения о клиенте, .order-detail-wrap {margin-bottom: 48px} .archive-title {margin-bottom: 32px} .layout-1-col, .layout-2-col, .layout-3-col {margin -top: 35px} .layout-1-col.layout-bc-before, .layout-2-col.layout-bc-before, .layout-3-col.layout-bc-before {margin-top: 24px} .bs-vc-content> .vc_row.vc_row-fluid.vc_row-has-fill: first-child, .bs -isting.bs -isting-products.bs-slider-controls, .bs -isting.bs -isting-products .bs-pagination {margin-top: -35px! important} .vc_col-has-fill> .bs-vc-wrapper, .vc_row-has-fill + .vc_row-full-width + .vc_row> .bs-vc-wrapper> .wrapper-sticky> .bs-vc-column> .bs-vc-wrapper, .vc_row-has-fill + .vc_row-full-width + .vc_row> .bs-vc-wrapper> .bs-vc-column> .bs-vc-wrapper, .vc_row-has-fill + .vc_row> .bs-vc-wrapper> .bs-vc-column> .bs-vc-wrapper , .vc_row-has-fill + .vc_row> .bs-vc-wrapper> .wrapper-sticky> .bs-vc-column> .bs-vc-wrapper, .vc_row-has-fill + .vc_row> .wpb_column>.bs-vc-wrapper, .vc_row-has-fill> .bs-vc-wrapper> .vc_column_container> .bs-vc-wrapper, .vc_row-has-fill> .wpb_column> .bs-vc-wrapper {padding-top : 40px! Important} .vc_row-has-fill .wpb_wrapper> .bsp-wrapper: last-child, .vc_col-has-fill .wpb_wrapper> .bsp-wrapper: last-child, .vc_row-has-fill .wpb_wrapper> .bs-листинг: последний-дочерний, .vc_col-has-fill .wpb_wrapper> .bs-листинг: последний-дочерний, .main-section, # bbpress-forum # bbp-search-form, .vc_row-has-fill. wpb_wrapper> .bsac: last-child, .vc_col-has-fill .wpb_wrapper> .bsac: last-child ,.vc_row-has-fill .wpb_wrapper> .bs-shortcode: last-child, .vc_col-has-fill .wpb_wrapper> .bs-shortcode: last-child, .vc_row-has-fill .wpb_wrapper> .better-studio-shortcode : last-child, .vc_col-has-fill .wpb_wrapper> .better-studio-shortcode: last-child {margin-bottom: 40px} .bs -isting-modern-grid -isting-3.bs -isting {margin- bottom: 24px! important} .vc_row-has-fill .wpb_wrapper> .bs -isting-modern-grid -isting-3.bs -isting: last-child {margin-bottom: 20px! important} .single-container>. post-author, .post-related, .post-related +.шаблон-комментариев, .post-related + .single-container, .post-related + .ajax-post-content, .comments-template, .comment-response.comments-template, .bsac.adloc-post-before-author,. woocommerce-page div.product .woocommerce-tabs, .woocommerce-page div.product .related.products, .woocommerce .cart-collaterals .cart_totals, .woocommerce .cart-collaterals .cross-sells, .woocommerce-checkout-review- order-wrap, .woocommerce + .woocommerce, .woocommerce + .bs-shortcode, .up-sells.products,. single-container> .bs-newsletter-pack, body.один .content-column> .bs-newsletter-pack {margin-top: 48px} .better-gcs-wrapper {margin-top: -48px} .slider-style-21-container, .slider-style-20-container , .slider-style-19-container, .slider-style-17-container, .slider-style-15-container, .slider-style-13-container, .slider-style-11-container, .slider-style -9-контейнер, .slider-style-7-container, .slider-style-4-container.slider-container-1col, .slider-style-3-container, .slider-style-5-container, .slider- style-2-container.slider-container-1col, .slider-style-1-container ,.slider-container + .bs-sks {padding-top: 40px; padding-bottom: 48px; margin-bottom: -40px} .slider-style-21-container.slider-bc-before, .slider-style-20-container .slider-bc-before, .slider-style-19-container.slider-bc-before, .slider-style-17-container.slider-bc-before, .slider-style-15-container.slider-bc- before, .slider-style-13-container.slider-bc-before, .slider-style-11-container.slider-bc-before, .slider-style-9-container.slider-bc-before, .slider- style-7-container.slider-bc-before, .slider-style-3-container.slider-bc-before, .slider-style-5-container.slider-bc-before, .slider-style-1-container.slider-bc-before, .slider-container.slider-bc-before + .bs-sks {padding-top: 24px; padding-bottom: 24px; margin-bottom: 24px} .section-heading {margin-bottom: 28px} @media only screen и (max-width: 678px) {. footer-widgets> .content -wrap> .container> .row> * {margin-bottom: 40px}}. main-bg-color, .btn, html input [type = «button»], input [type = «reset»], input [type = «submit»], input [type = «button»],. btn: focus, .btn: hover, button: focus, button: hover, html input [type = «button»]: focus, html input [type = «button»]: hover, input [type = «reset»]: фокус, input [type = «reset»]: hover, input [type = «submit»]: focus, input [type = «submit»]: hover , input [type = «button»]: фокус, input [type = «button»]: hover ,.main-menu.menu .sub-menu li.current-menu-item: hover> a: hover, .main-menu.menu .better-custom-badge, .off-canvas-menu .menu .better-custom-badge , ul.sub-menu.bs-pretty-tabs-elements .mega-menu.mega-type-link .mega-links> li: hover> a, .widget.widget_nav_menu .menu .better-custom-badge, .widget .widget_nav_menu ul.menu li> a: hover, .widget.widget_nav_menu ul.menu li.current-menu-item> a, .rh-header .menu-container .resp-menu .better-custom-badge, .bs- популярные категории .bs-Popular-term-item: hover .term-count, .widget.widget_tag_cloud .tagcloud a: hover, span.dropcap.dropcap-square, span.dropcap.dropcap-circle, .better-control-nav li a.better-active, .better-control-nav li: hover a, .main- menu.menu> li: hover> a: before, .main-menu.menu> li.current-menu-parent> a: before, .main-menu.menu> li.current-menu-item> a: before, .main-slider .better-control-nav li a.better-active, .main-slider .better-control-nav li: hover a, .site-footer.color-scheme-dark .footer-widgets .widget.widget_tag_cloud .tagcloud a: hover, .site-footer.color-scheme-dark.footer-widgets .widget.widget_nav_menu ul.menu li a: hover, .entry-terms. через a: hover, .entry-terms.source a: hover, .entry-terms.post-tags a: hover, .comment- response # cancel-comment-reply-link, .better-newsticker .heading, .better-newsticker .control-nav span: hover, .listing-item-text-1: hover .term-badges.floated .term-badge a , .term-badges.floated a, .archive-title .term-badges span.term-badge a: hover, .post-tp-1-header .term-badges a: hover, .archive-title .term-badges a: hover, .listing-item-tb-2: hover .term-badges.плавающий .term-badge a, .btn-bs-pagination: hover, .btn-bs-pagination.hover, .btn-bs-pagination.bs-pagination-in-loading, .bs-slider-dots .bs-slider -active> .bts-bs-dots-btn, .listing-item-classic: hover a.read-more, .bs-loading> div, .pagination.bs-links-pagination a: hover, .footer-widgets. bs-Popular-Categories .bs-popular-term-item: hover .term-count, .footer-widgets .widget .better-control-nav li a: hover, .footer-widgets .widget .better-control-nav li a.better-active, .bs-slider-2-item .content-container a.read-more: hover ,.bs-slider-3-item .content-container a.read-more: hover, .main-menu.menu .sub-menu li.current-menu-item: hover> a, .main-menu.menu .sub- menu> li: hover> a, .bs-slider-2-item .term-badges.floated .term-badge a, .bs-slider-3-item .term-badges.floated .term-badge a, .listing -item-blog: наведите указатель мыши на. read-more, .back-top, .site-header .shop-cart-container .cart-handler .cart-count, .site-header .shop-cart-container .cart-box : после,. single-attachment-content .return-to: hover .fa, .topbar .topbar-date, .ajax-search-results: after ,.лучше-галерея .gallery-title .prev: hover, .better-gallery .gallery-title .next: hover, .comments-template-multiple .nav-tabs .active a: after, .comments-template-multiple .active. количество комментариев, .off-canvas-inner: after, .more-stories: before {background-color: # 0080ce! important} button {background-color: # 0080ce} .main-color, .screen-reader-text: hover, .screen-reader-text: active, .screen-reader-text: focus, .widget.widget_nav_menu .menu .better-custom-badge, .widget.widget_recent_comments a: hover, .bs-Popular-Categories.bs-popular-term-item, .main-menu.menu .sub-menu li.current-menu-item> a, .bs-about .about-link a, .comment-list .comment-footer .comment-reply -link: hover, .comment-list li.bypostauthor> article> .comment-meta .comment-author a, .comment-list li.bypostauthor> article> .comment-meta .comment-author, .comment-list .comment -footer .comment-edit-link: hover, .comment-response # cancel-comment-reply-link, span.dropcap.dropcap-square-outline, span.dropcap.dropcap-circle-outline, ul.bs-shortcode- list li: before, a: hover, .post-meta, a: hover ,.заголовок сайта .top-menu.menu> li: hover> a, .site-header .top-menu.menu .sub-menu> li: hover> a, .mega-menu.mega-type-link-list. мега-ссылки> li> a: hover, .mega-menu.mega-type-link-list .mega-links> li: hover> a, .listing-item .post-footer .post-share: hover .share- обработчик, .listing-item-classic .title a: hover, .single-post-content> .post-author .pre-head a: hover, .single-post-content a,. single-page-simple-content a , .site-header .search-container.open .search-handler, .site-header .search-container: hover .search-handler ,.site-header .shop-cart-container.open .cart-handler, .site-header .shop-cart-container: hover .cart-handler, .site-footer .copy-2 a: hover, .site-footer. copy-1 a: hover, ul.menu.footer-menu li> a: hover, .rh-header .menu-container .resp-menu li: hover> a, .listing-item-thumbnail: hover .title a, .listing-item-grid: hover .title a, .listing-item-blog: hover .title a, .listing-item-classic: hover .title a, .post-meta a: hover, .pagination.bs-numbered -pagination> span, .pagination.bs-numbered-pagination .wp-pagenavi a: hover ,.pagination.bs-numbered-pagination .page-numbers: hover, .pagination.bs-numbered-pagination .wp-pagenavi .current, .pagination.bs-numbered-pagination .current, .listing-item-text-1: hover .title a, .listing-item-text-2: hover .title a, .listing-item-text-3: hover .title a, .listing-item-text-4: hover .title a, .bs-popular -categories .bs-popular-term-item: hover, .main-menu.menu> li: hover> a, .listing-mg-5-item: hover .title, .listing-item-tall: hover> .title , .bs-text a, .bf-breadcrumb .bf-breadcrumb-item a: диапазон наведения ,.off-canvas-menu li.current-menu-item> a, .entry-content.off_canvas_footer-info a, .comment-list .comment-content em.needs-Approve, .better-newsticker ul.news-list li a : hover {color: # 0080ce} .footer-widgets .widget a: hover, .bs -isting-modern-grid -isting-5 .listing-mg-5-item: hover .title a: hover, .bs -isting -modern-grid -isting-5 .listing-mg-5-item: hover .title a, .tabbed-grid-posts .tabs-section .active a {color: # 0080ce! important} textarea: focus, input [type = «url»]: фокус, ввод [type = «search»]: фокус, ввод [type = «пароль»]: фокус, ввод [type = «email»]: фокус, ввод [type = «number»]: focus, input [type = «week»]: focus, input [type = «month»]: focus, input [type = «time»]: focus, input [type = «datetime-local»]: focus, input [ type = «date»]: фокус, ввод [type = «color»]: фокус, ввод [type = «text»]: фокус ,.widget.widget_nav_menu .menu .better-custom-badge: after, .better-gallery .fotorama__thumb-border, span.dropcap.dropcap-square-outline, span.dropcap.dropcap-circle-outline, .comment-response textarea: focus , .archive-title .term-badges a: hover, .listing-item-text-2: hover .item-inner, .btn-bs-pagination: hover, .btn-bs-pagination.hover, .btn-bs -pagination.bs-pagination-in-loading, .bs-slider-2-item .content-container a.read-more, .bs-slider-3-item .content-container a.read-more, .pagination. bs-links-pagination a: hover, body.active-top-line {border-color: # 0080ce} .main-menu.menu .better-custom-badge: after, .off-canvas-menu .menu .better-custom-badge: after {border-top-color : # 0080ce} .better-newsti]]>

7 Общие проблемы, симптомы и решения автомобильной стереосистемы

Покупка высококачественных компонентов для автомобильной стереосистемы — хороший способ избежать некоторых распространенных проблем с автомобильной стереосистемой. Однако с любой автомагнитолой рано или поздно возникнут проблемы.

Существует три основных причины проблем с автомобильной аудиосистемой. Конечно, человек — это старость, и проблемы с ним неизбежны.Вторая причина — компоненты, которые не идеально подходят для получения высококачественного звука. Другая причина, которая случается довольно часто, — неправильная установка.

При возникновении любой из вышеперечисленных причин может возникнуть множество проблем с автомобильной аудиосистемой. Некоторые проблемы связаны с радио, а другие — с динамиком. Строки ниже содержат информацию о 7 наиболее распространенных проблемах автомобильной стереосистемы и способах их выявления. Решения для каждой проблемы даются настолько просто и понятно, что их может применить любой человек, не имеющий инженерного образования.

Автомобильное радио не работает должным образом, если есть проблема в любом из источников питания или в частях, через которые проходит ток.

Электропроводка — одна из причин, по которой автомобильный радиоприемник может выйти из строя. Магнитола подключается к источнику питания и динамикам с помощью проводов, которые в основном находятся под приборной панелью. Если есть проблема с проводкой, радио точно не будет работать.

Во-вторых, автомобильные радиоприемники используют предохранители для предотвращения повреждений из-за скачков напряжения. Если предохранитель перегорел, аудиосистема автомобиля нарушилась, и радио не включилось.Другой причиной того, что автомагнитола не работает, может быть проблема с разъемом питания или заземлением.

Признаки, на которые следует обратить внимание, включают:

  • Радио не включается — проблема с проводкой или перегорел предохранитель
  • Радио включается через нерегулярные интервалы — проблема либо в питании, либо в заземлении.
  • Дисплей автомобильного радиоприемника и звук включаются и выключаются вместе — головное устройство может не получать достаточно энергии
  • Радио выключается при прохождении поворота или проезде неровностей — разъем на задней панели устройства ослаблен

Что что делать, когда не работает автомагнитола

Проверить, не перегорел ли предохранитель, с помощью мультиметра.Сначала убедитесь, что питание системы отключено, затем, установив мультиметр на ом, прикоснитесь к металлическим крышкам предохранителя тестовыми проводами мультиметра и посмотрите, записываются ли показания. Если мультиметр показывает показания, предохранитель не перегорел; в противном случае отсутствие показаний указывает на перегорание предохранителя.

Также проверьте наличие проблем с проводкой и заземлением. Если заземление ослаблено или заржавело, его необходимо починить для правильной работы радио.

2.На недавно установленное головное устройство не подается питание

Если вы обнаружите, что в вашем недавно установленном головном устройстве для вторичного рынка отключено электричество, весьма вероятно, что на головное устройство не подается напряжение 12 В.

Другой причиной этой проблемы с головным устройством может быть то, что ваш усилитель переключился в режим защиты. Этому есть два объяснения. Во-первых, мощность, вырабатываемая генератором, слишком велика для усилителя, и он должен защищать себя от повреждений. Во-вторых, аккумулятор не может обеспечить аудиосистему постоянным напряжением.

Самый распространенный признак для этой проблемы — головное устройство отключается и возвращается через некоторое время.

Решение проблемы отсутствия питания головного устройства

С помощью вольтметра проверьте, подает ли провод питания 12 В на головное устройство. Если это происходит с проводом, значит, проблема в головном устройстве. Но если вы обнаружите, что провод питания не передает 12 В, это можно изменить. Некоторые предохранители также могут перегореть, и их необходимо заменить. Также проверьте аккумулятор; возможно, необходимо долить воду в батарею.

3. Нет басов в автомобильных динамиках

Это проблема автомобильной стереосистемы, которая обычно возникает, когда заводские динамики модернизируются или устанавливаются или ремонтируются неоригинальные динамики. Из-за чего в динамиках могут отсутствовать басы?

Для воспроизведения басов динамикам необходимо одновременно выдувать воздух. Проблема «отсутствия басов» возникает, когда один динамик толкает, а другой втягивает воздух. В основном это происходит, когда динамики не полярны.

Еще одна причина для сценария «без басов» заключается в том, что послепродажные динамики тяжелее и жестче, чем заводские.Эти динамики улучшают качество автомобильной стереосистемы, но съедают басы заводских динамиков.

Признак:

Вы не слышите басов при любом уровне громкости.

Как решить проблему отсутствия басов в автомобильной стереосистеме?

Проверьте, правильно ли подключены провода динамика к стереоусилителю и головному устройству. Положительная (+) клемма динамика должна быть подключена к положительной клемме любого другого компонента, включая аккумулятор.Тот же случай применяется к отрицательной (-) клемме.

Еще одно возможное решение — установка внешнего усилителя. Некоторые люди предпочитают обновить головное устройство, чтобы решить проблему отсутствия басов. Суть в том, что вашей автомобильной стереосистеме нужно что-то, что потребляет больше ватт.

4. Нежелательные шумы в автомобильной аудиосистеме

Слышать загадочные шумы из автомобильной аудиосистемы — очень неприятно. Почти каждый водитель когда-то сталкивался с шумом автомобильной стереосистемы.Существует множество источников нежелательных шумов, но вот некоторые из наиболее распространенных:

Вой генератора: Это самый распространенный шум автомобильной стереосистемы. Часто случается, что заземление либо для головного устройства, либо для усилителя динамика выбрано неправильно. Плохое состояние системы зарядки, а также соединения между компонентами аудиосистемы и аккумулятором также могут вызвать вой генератора.

Признак завывания генератора: Вы слышите шум, который колеблется в зависимости от частоты вращения генератора переменного тока вашего автомобиля.Воет генератора поднимается и опускается вместе с частотой вращения двигателя, что довольно раздражает.

Всплывающий аксессуар: Этот шум обычно связан с определенным электрическим событием. Обычно аксессуары, такие как фары, дворники, указатели поворота и тормоза, потребляют большой ток и вызывают скачок напряжения, который затем передается в аудиосистему.

Признак: При включении или нажатии сильноточных автомобильных аксессуаров, подобных перечисленным выше, слышен резкий хлопок.

Признак: При включении или нажатии сильноточных автомобильных аксессуаров, подобных перечисленным выше, слышен резкий хлопок.

Динамик трескается: Часто это происходит из-за выхода из строя из-за старости, плохого качества входного сигнала или плохой радиосвязи.

Признак: Динамик потрескивает при включении двигателя и при движении автомобиля.

Избавление от нежелательных шумов от автомобильной стереосистемы

Что касается шума генератора, найдите компонент, который производит шум, и повторно заземлите его.

Чистый металлический корпус без покрытия — идеальное заземление. Также убедитесь, что система зарядки находится в лучшем состоянии. Все соединения (клеммы аккумулятора, соединения генератора, головное устройство, усилители, сигнальные процессоры и заземляющая лента) должны быть надежно закреплены.

Для устранения шума из-за щелчка аксессуара, добавьте небольшой биполярный конденсатор между проводом питания аксессуара, создающим шум, и его заземлением. Конденсатор поглощает скачки напряжения, предотвращая их передачу на аудиосистему автомобиля.

Если динамик трещит и треск, поменяйте канал местами и проверьте, исчезнет ли шум. В противном случае треск, который происходит постоянно, независимо от того, на каком канале работает радио, означает, что динамик сломан и его необходимо отремонтировать или заменить.

5. Звук внезапно прерывается

Звук прерывается обычно при перегреве усилителя или ослаблении проводов динамика. Усилители обычно выделяют много тепла, особенно когда музыка проигрывается на большой громкости в течение длительного времени.Чтобы управлять таким количеством тепла, усилитель должен получать достаточный поток воздуха.

Эта проблема проявляется в том, что звук из автомобильных динамиков внезапно отключается и возвращается через короткое время.

Чтобы решить эту проблему, убедитесь, что в месте установки усилителя имеется достаточный воздушный поток.
Воздушный поток постоянно поддерживает охлаждение усилителя и предотвращает внезапное прерывание звука. Также проверьте провода динамика, чтобы убедиться, что они правильно подключены.

6.Автомобильная стереосистема становится слишком горячей

Неисправная проводка является основной причиной чрезмерного нагрева автомобильной стереосистемы. Громкоговорители могут быть неправильно подключены, или провода, которые должны проходить отдельно, были объединены.

Нет проблем с нагревом системы, поскольку различные электрические устройства нагреваются во время использования. Однако выделение слишком большого количества тепла может быть признаком неисправности. Важно отметить, что чрезмерное нагревание может быть опасным. Тепло может повредить различные части автомобильной стереосистемы и даже вызвать пожар.

Признак, который необходимо проверить: Автомобильная стереосистема становится слишком горячей, чтобы дотронуться до нее.

Решение: Вероятно, вам необходимо проверить всю установку и проводку автомобильной аудиосистемы. Если при установке или подключении нет неисправностей, а стереосистема все еще нагревается, лучшим решением может быть обслуживание всей системы.

7. Проблемы со стереосистемой из-за плохого заземления

Большинство проблем со звуком, не связанных с оборудованием, возникает из-за неправильно выбранных точек заземления.Помимо шума генератора, плохое заземление может привести к сбою усилителя.

Плохое заземление может стать причиной включения и выключения усилителя. Когда автомобильная стереосистема включена, усилители потребляют больше тока. Если система имеет ненадежное заземление, усилитель не может протянуть необходимый ток. Обычно это приводит к клиппированию усилителя.

Признаки плохого заземления: Воет генератора; а аудиосистема издает дерьмовые звуки.

Правильное заземление автомобильной стереосистемы

Проверяя целостность других соединений, всегда помните, что заземление имеет первостепенное значение.Если вы устанавливаете большую автомобильную аудиосистему, для нее потребуется большее заземление. Также важно помнить, что заземление должно быть на шасси автомобиля. Многие люди ошибочно используют отрицательный полюс аккумуляторной батареи в качестве заземления для автомобильной аудиосистемы. Это ужасное место, так как вся пульсация от различных предметов, включая генератор переменного тока, проходит через эту точку. Используя его, земля приглашает весь шум от этих предметов в звуковую систему.

Стерео — основная часть музыкальной системы вашего автомобиля.Без него автомобильные развлечения редко бывают приятными. Особенно для меломанов невозможно представить себе вождение автомобиля без стереосистемы. На самом деле отсутствие надлежащего обслуживания может привести к тому, что в вашей автомобильной стереосистеме будут обнаружены проблемы, описанные выше. Чтобы убедиться, что ваша аудиосистема работает должным образом, необходимо провести полную диагностику системы. Ошибки установки, а также другие причинные проблемы будут устранены, и система определенно будет работать правильно, чтобы обеспечить наилучшее качество звука.

Если вы знаете, как определять и решать распространенные проблемы автомобильной стереосистемы, вы всегда можете позаботиться о своей автомобильной стереосистеме и наслаждаться прекрасной музыкой и звонками в режиме громкой связи в машине.

Вам также может понравиться: Обзор лучших автомобильных динамиков 6 × 8: полное руководство на 2019 год

Следует ли мне использовать кабельный усилитель? :: SG FAQ

Кабельные усилители предназначены для усиления сигналов антенны или кабельного телевидения. Когда кабельный сигнал поступает в дом, его обычно достаточно для 2-3 устройств. Если у вас их больше (включая все, что подключено к коаксиальному кабелю, например, кабельные модемы, TiVo, ReplayTV, видеорегистраторы, кабельные приставки), вам может понадобиться усилитель кабеля.

Когда кабель входит в дом, он начинает расслаиваться «разветвителями». Каждый раз, когда он разделяется с помощью 2-полосного разветвителя, он несет потери 3,5 дБ на каждой выходной ветви. Вы также можете думать об этом в терминах процентов, 100% сигнал на входе, 50% на выходе на обеих ногах. 4-полосный разветвитель вызовет потерю 7 дБ на каждом выходе (или 25% сигнала остается на каждой ветви).

Кабельные модемы используют другие частоты, чем ТВ, и требуют довольно сильного сигнала с довольно неограниченным обратным путем к кабельной компании .Вот почему кабельные компании часто устанавливают отдельную линию для кабельных модемов, и / или они часто могут быть отделены от телевизора с помощью «ответвителя» (также известного как направленный ответвитель). Ответвители представляют собой тип двухполосного разветвителя, который сохраняет большую часть сигнала на одном выходе (0–1 дБ, используется для модема), в то время как он несет большую часть потерь на другом (6–7 дБ, используется для телевизоров).

Кабельные модемы обычно работают с разветвителем или двунаправленным усилителем . В зависимости от мощности сигнала двунаправленный усилитель может улучшить или ухудшить характеристики кабельного модема.Лучший совет здесь: если он не сломан, не пытайтесь его сломать. Если вы не испытываете проблем и / или не знаете, какой у вас уровень сигнала, вам не нужен усилитель.

Кабельные усилители усиливают не только сигнал, но и любые шумы в линии, а также вносят некоторые возвратные потери. Двунаправленные усилители только передают сигнал обратно, они не усиливают обратный сигнал — они даже вносят некоторые возвратные потери (потери сигнала в потоке обычно составляют около 1-2 дБ).В большинстве случаев для кабельных модемов очень важно, чтобы обратный сигнал был четким и неограниченным, поэтому кабельные усилители часто могут ухудшать характеристики кабельного модема. Исключение составляют слабые входящие сигналы, с которыми лучше всего справляется сама кабельная компания. Многие современные кабельные модемы имеют страницу веб-администратора / статистики, которая показывает уровни сигнала, например http://192.168.100.1 для Motorola / Arris.

Подводя итог, можно сказать, что в некоторых ситуациях может помочь качественный двунаправленный кабельный усилитель, но, прежде чем вы решите использовать его с кабельным модемом, убедитесь, что вы прочитали уровни его сигнала и приняли обоснованное решение.Чаще следует разделить кабельный модем с помощью ответвителя, а кабельный усилитель ставить только на стороне телевизора после кабельного модема. Используйте кабельные усилители только при возникновении проблем с более чем парой телевизоров.

См. Также: Какие уровни сигнала кабельного модема считаются хорошими?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
