Прямоток своими руками

Автор admin На чтение 5 мин. Просмотров 600

Мощность двигателя – тот фактор, на который обращают внимание в первую очередь при знакомстве с автомобилем. Да и в дальнейшем про нее никогда не забывают. Кроме того, у многих порой возникает желание ее увеличить. И одним из способов, позволяющих добиться этого, будет прямоточный глушитель или прямоток, установленный на серийный автомобиль.

Общие сведения о выхлопной системе (ВС)

Как известно, глушитель является частью выхлопной системы, и о ней необходимо вспомнить, прежде чем начинать разбираться с тем, что такое прямоток. Она выполняет больше задач, чем может показаться на первый взгляд. Самая первая и очевидная – отвод выхлопных газов автомобиля. Другой, не менее важной функцией ВС будет обеспечение вентиляции цилиндров двигателя.

Достигается это достаточно оригинальным способом – в момент закрытия клапанов одного цилиндра в выпускном коллекторе создается разрежение, которое перемещается по системе со скоростью звука.

Отразившись от препятствий, оно возвращается в коллектор к моменту открытия следующего клапана, создавая на выходе из цилиндра область пониженного давления, тем самым улучшая вентиляцию и продувку внутреннего объема.

Скорость и время перемещения разрежения зависят от длины пути (выхлопных труб) и оборотов двигателя, но это учтено при расчете штатной выхлопной системы. Ну и еще одной ее задачей будет борьба с шумом, чем и занимается на машине глушитель. В целом традиционную ВС можно представить, как показано на картинке.

Устройство прямоточного глушителя автомобиля

При тюнинге автомобиля зачастую вместо обычного ставят прямоточный глушитель. С чем это связано? Дело в том, что прямоток позволяет решить две задачи:

  • изменить звук, сделав его басовитым и рычащим, что создает впечатление мощного, «заряженного» автомобиля, хотя на самом деле это может быть и не так;
  • немного, на несколько лошадиных сил, увеличить фактическую мощность мотора, снизив потери на преодоление сопротивления движению выхлопных газов в глушителе.

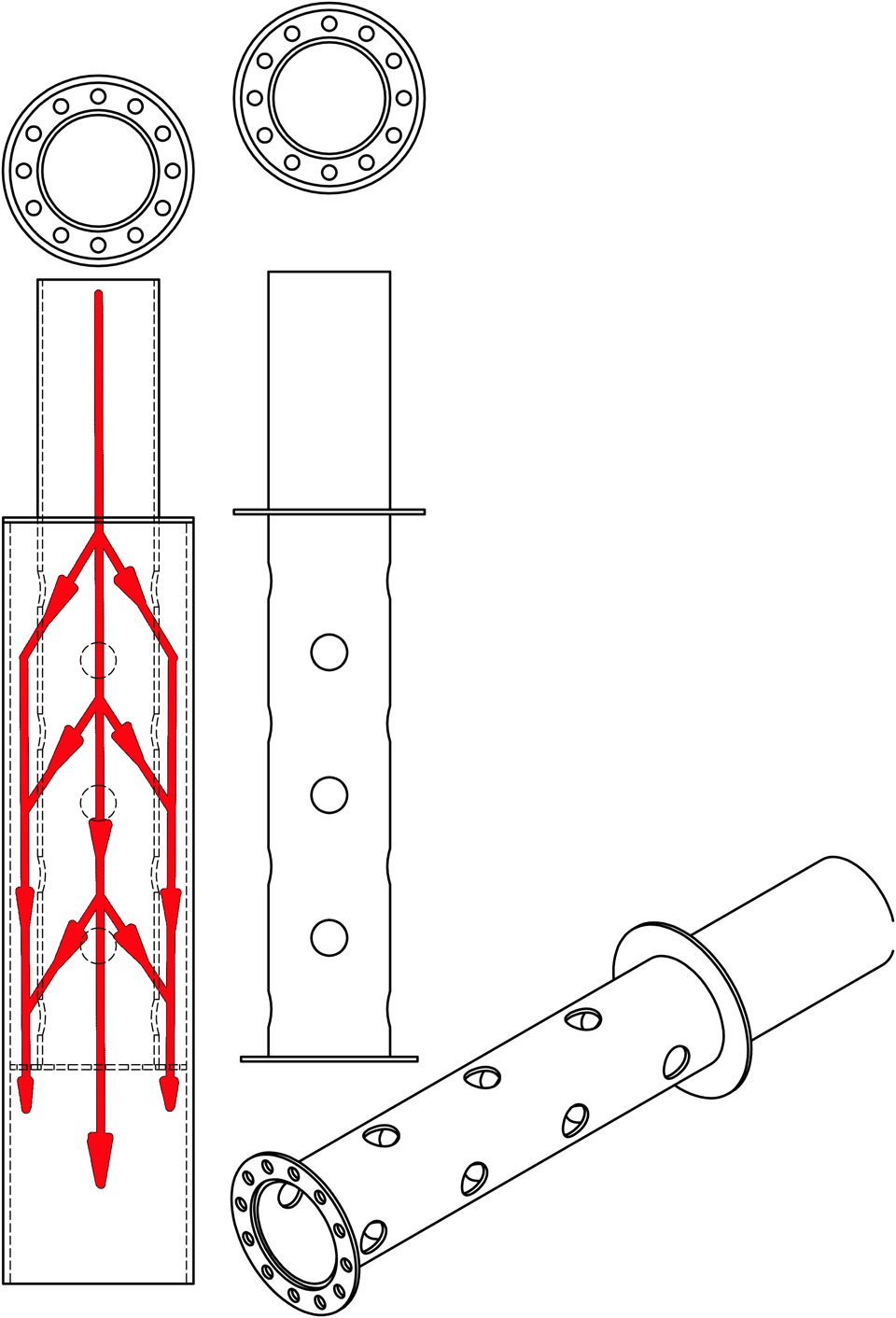

Теперь, когда мы разобрались, что дает прямоток, можно изучить его устройство. Сравнить, как выглядит прямоточный глушитель (один из его возможных вариантов) и штатный, можно на приведенном ниже рисунке.

Как видно, разница заключается в том, что прямоточный глушитель имеет более простое устройство. Такое упрощение позволяет во многих случаях изготовить самодельный прямоток, особенно для машин отечественного производства, например, ВАЗ 2114.

Как сделать прямоточный глушитель своими руками

Обычно причиной установить прямоточный глушитель на свой автомобиль, например, ВАЗ 2114, является желание выделиться среди других, обратить на себя внимание. Самое простое, как можно достичь подобного – изменить звук, издаваемый машиной. Учитывая, что прямоточный глушитель своими руками сделать легко, каждое такое самодельное устройство может иметь свою, отличающуюся конструкцию.

Поэтому нет необходимости полностью описывать, например, прямоток на ВАЗ 2109 или прямоток на ВАЗ 2106, достаточно привести общий принцип, согласно которому и создается такое устройство. Обычно когда рассматривается, как сделать прямоток своими руками, в качестве заготовки используется обычный глушитель, особенно если делается прямоток на ВАЗ или для какого-то аналогичного автомобиля (например, ВАЗ 2114).

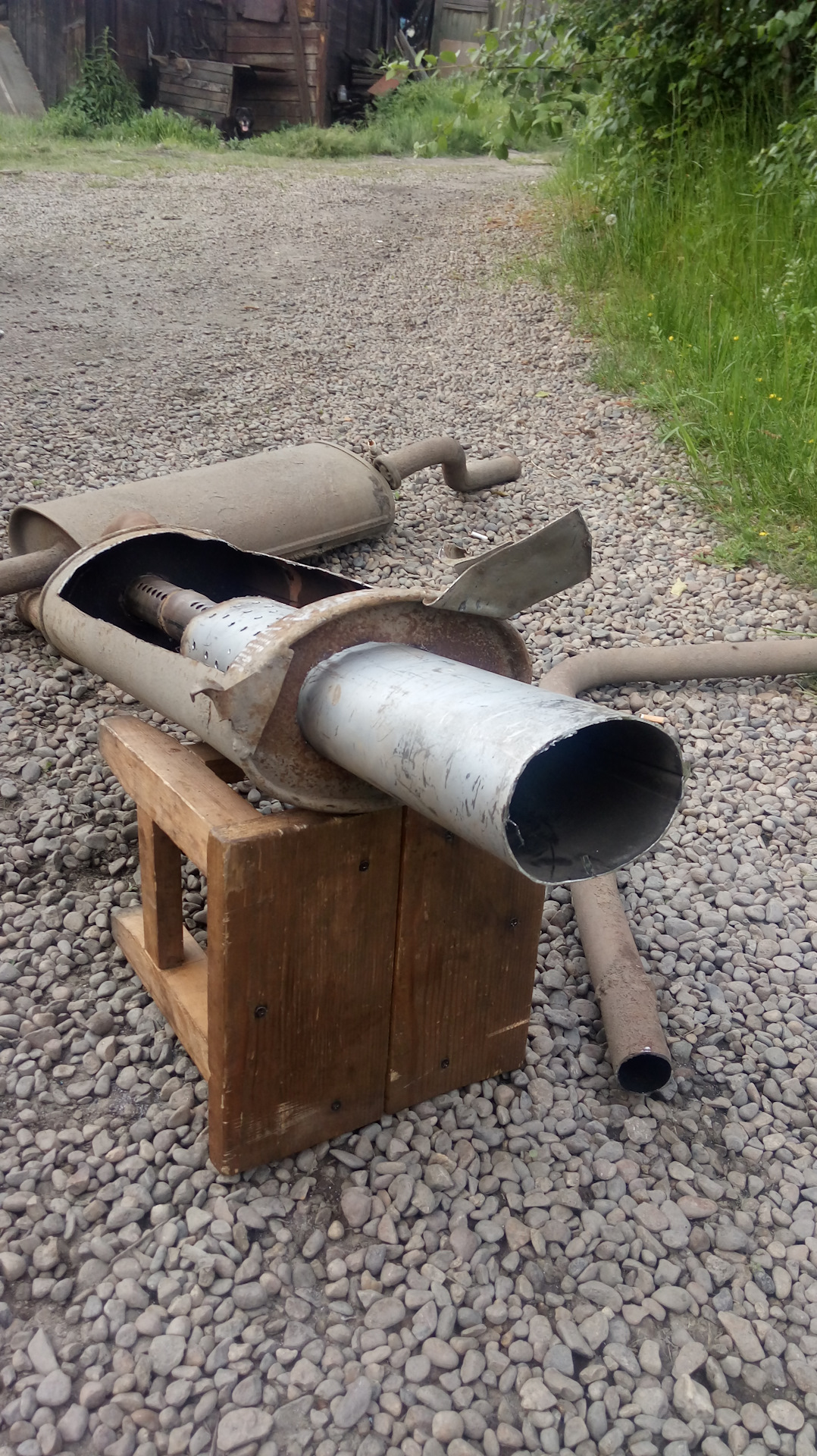

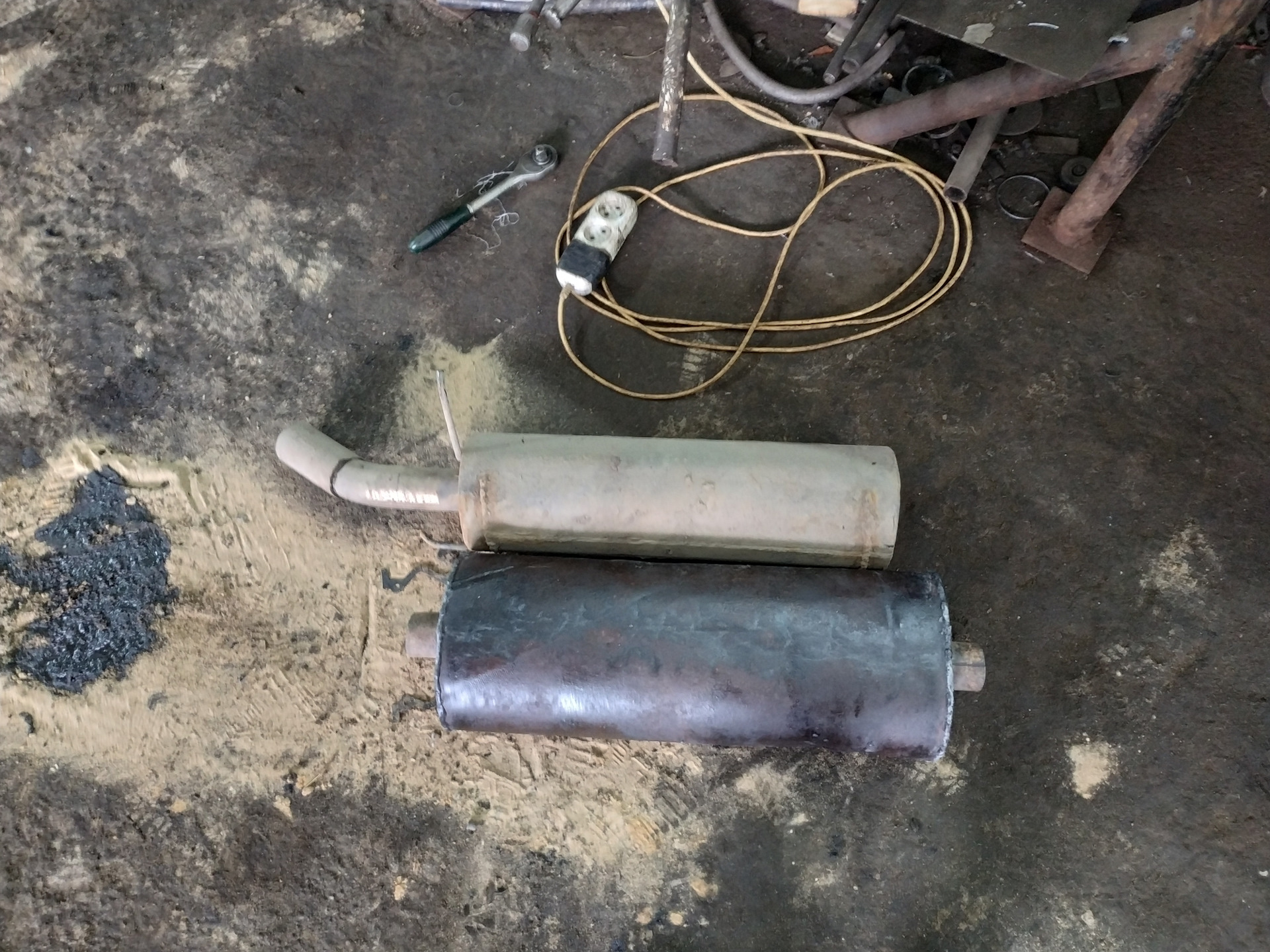

С него снимается штатный глушитель, и затем он вскрывается при помощи болгарки, а все внутренние перегородки и трубы убираются. Получается заготовка глушителя прямотока, как показано на фото.

А вот дальше, когда делается прямоток своими руками, начинается творчество. Хотя в этом случае нельзя говорить о настоящем прямотоке. Дело в том, что в большей части речь идет о глушителе прямотока.

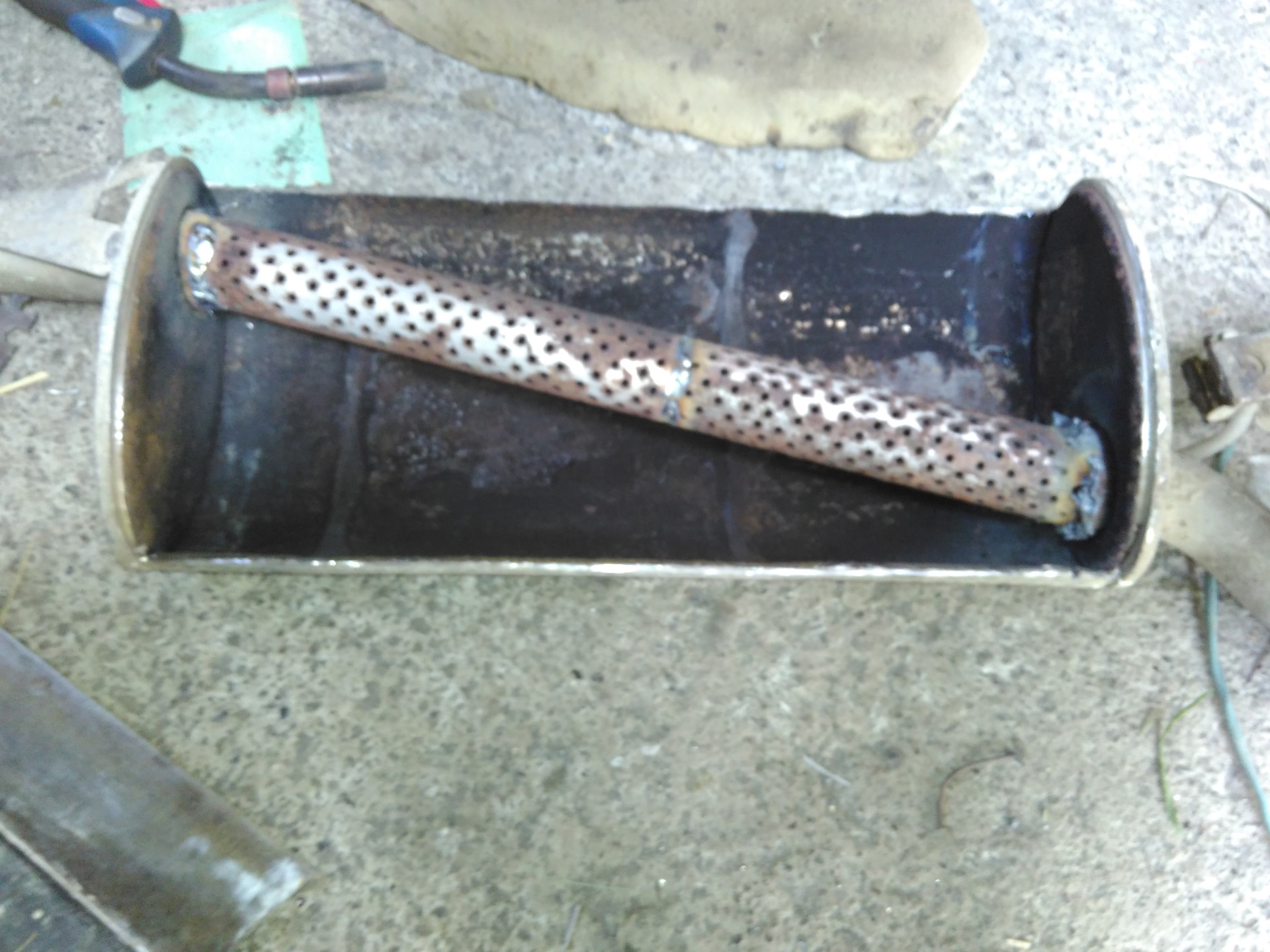

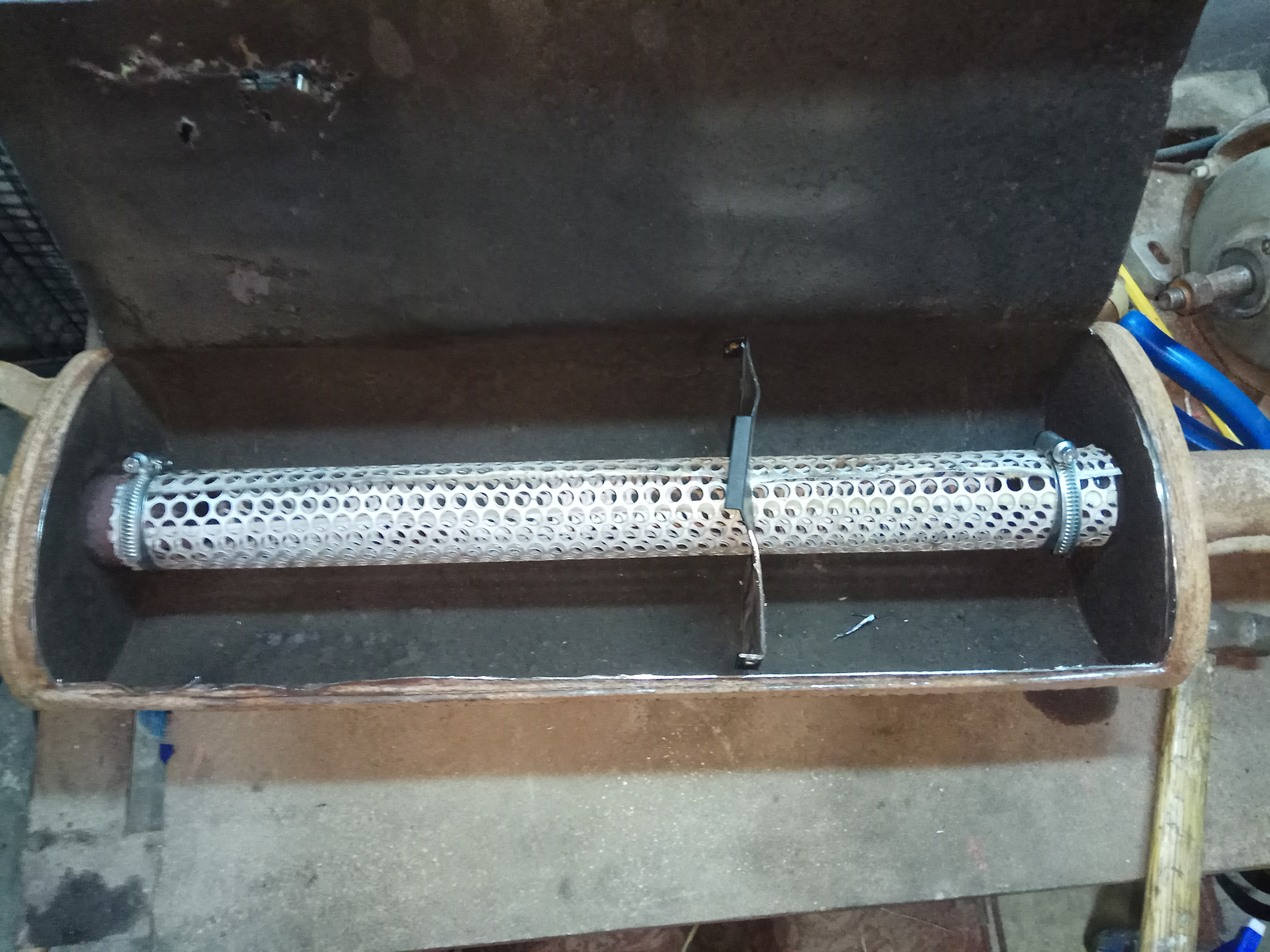

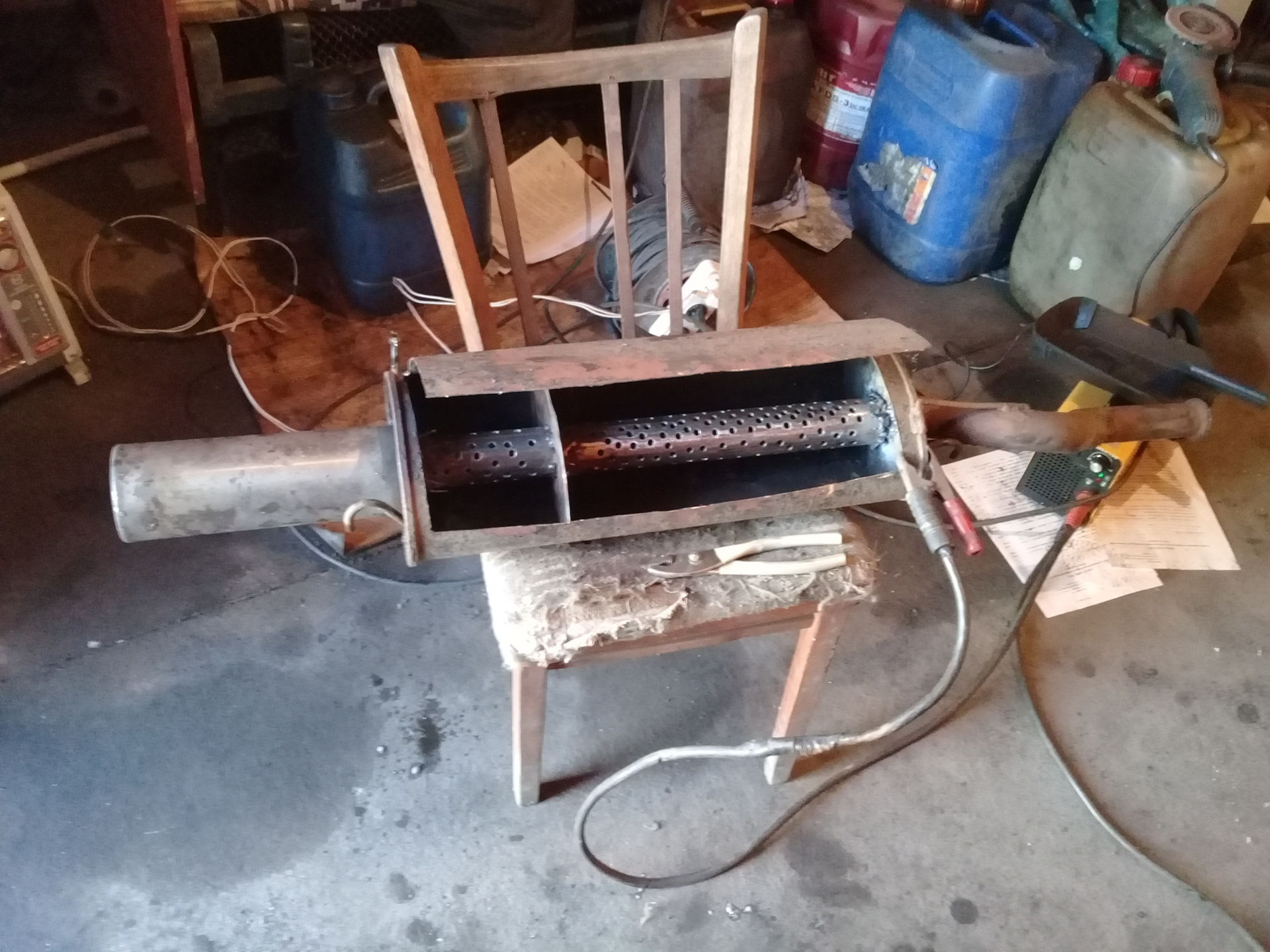

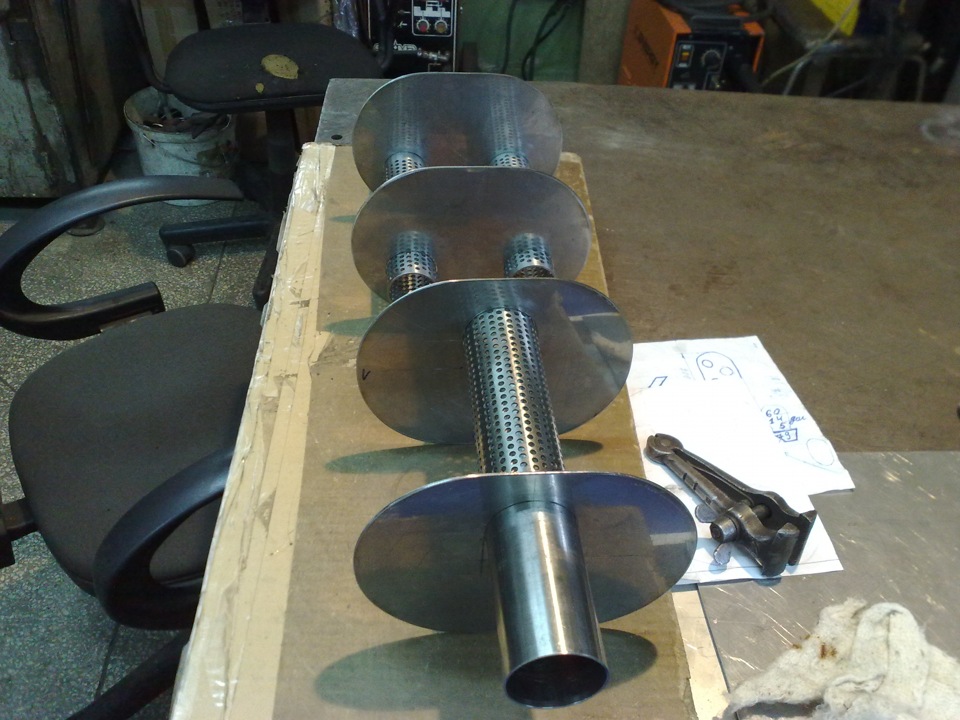

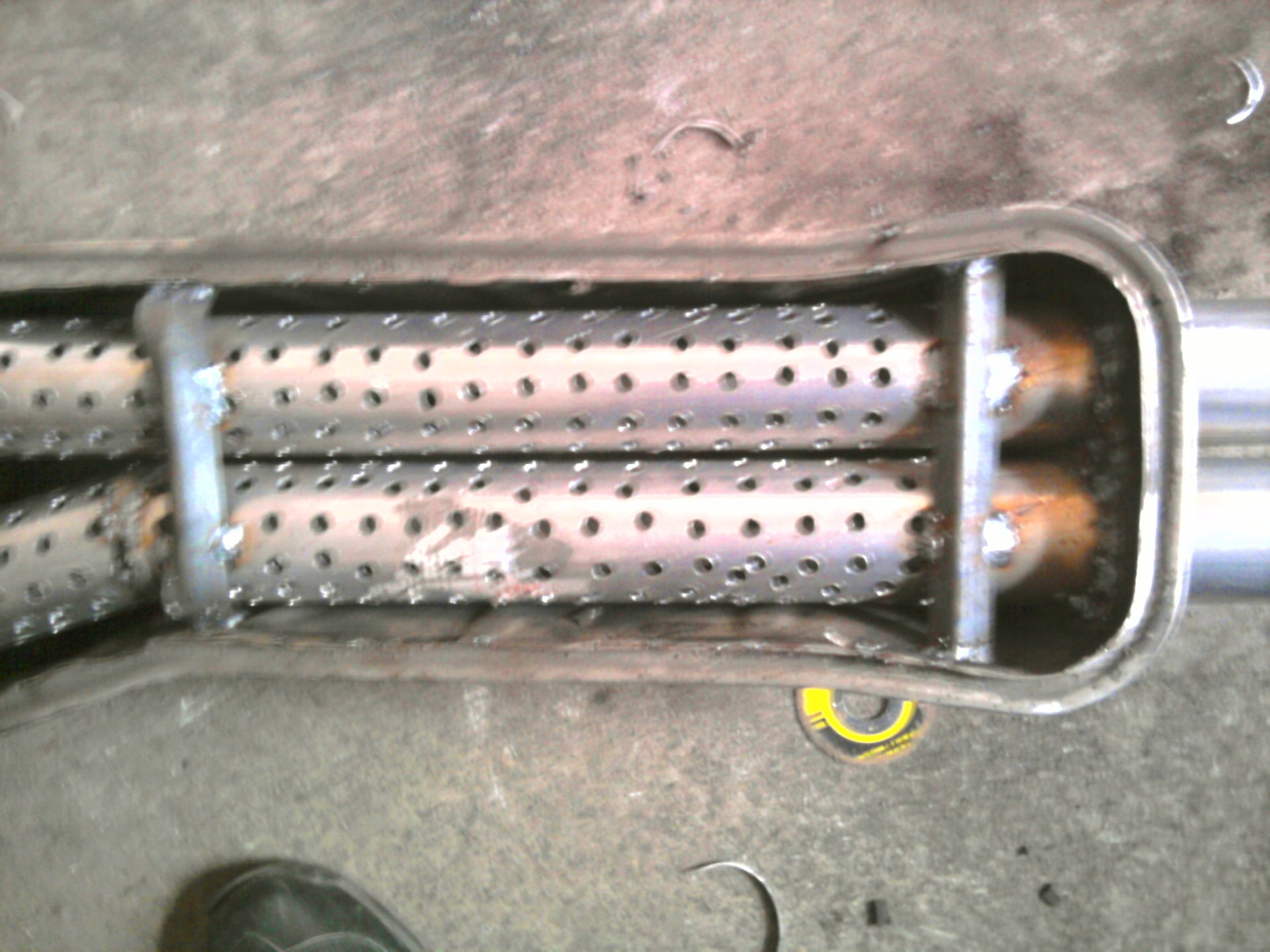

Существуют самые разные варианты его реализации. Кто-то вваривает между торцами одну трубу, кто-то две, а кто-то устраивает несколько отделений и дополнительно использует асбест, базальтовую вату, металлические стружки для снижения шума мотора автомобиля. Различные примеры, показывающие как сделать прямоток, показаны на фото ниже.

Причем приведенными вариантами далеко не исчерпываются способы, какими изготавливают подобное устройство. Для завершения работ необходимо заварить вырезанное отверстие, и прямоток для автомобиля можно считать готовым.

Дополнительная информация

Для лучшего понимания изложенного материала необходимо подчеркнуть, что мы, рассматривая, как сделать прямоток на машину своими руками, говорили об изготовлении именно глушителя, а не всей выхлопной системы. На самом деле именно она, причем в полном объеме, называется прямотоком. Подобное устройство изначально проектировалось для спортивных автомобилей с целью повышения их мощности, и изготовить его самостоятельно вряд ли представляется возможным.

Нужный результат получался благодаря целому комплексу мер, затрагивающих буквально все элементы автомобиля: распредвал, камеры сгорания, входной и выходной коллекторы, пути отвода газов (их форму, длину и расположение) и глушители. И солидный, басовитый звук работающего мотора был лишь сопутствующим фактором настоящей прямоточной системы выхлопа. На самом деле целью создания подобного устройства было максимальное использование мощности мотора и снижение ее потерь при работе двигателя.

И добивались этого, как уже было сказано, целым комплексом мер, реализовать которые обычному пользователю в гараже невозможно. Так что не надо строить иллюзий, что обзаведясь глушителем, в чем-то отличающимся от штатного, вы значительно увеличили мощность двигателя и улучшили динамику автомобиля. Итогом всех подобных работ будет в лучшем случае изменение звука его выхлопа. Хотя если это является вашей целью, то вы добьетесь нужного результата.

Прямоточный глушитель, или как его обычно называют, прямоток, при установке на серийный автомобиль предназначен для изменения звука работающего мотора. Причины, по которым это делается, у каждого могут быть свои. Но стоит отдавать себе отчет, что существуют определенные нормы к уровню звукового давления, допустимого для автомобиля, при превышении которых ТС не допускается к эксплуатации. А также, что значительный шум от работающего мотора вызывает беспокойство окружающих и соседей.

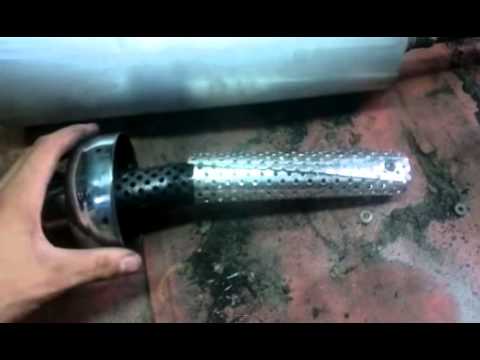

Прямоток своими руками: как сделать тихий, видео

Изготовить прямоток своими руками – это возможность повысить тягу автомобиля. Машина теперь будет издавать мощный и приятный слуху автолюбителя рев. Похожий на тот, который издает спортивная машина, как только водитель нажмет на педаль. Узнайте из статьи, как грамотно модернизировать выхлоп автомобиля своими руками, превращая тихий и кроткий автокар в грозного покорителя дорог.

Модернизация выхлопа или что такое прямоток

Сегодня многие тюнинг ателье занимаются модернизацией выхлопной системы различных автомобилей. Например, известные мастера из AMG превосходно доработали Мерседес-Бенц, превратив некоторые модели штутгартского автомобиля в спортивные версии, заслуживающие одних похвал. Как же добиться схожего результата нам, владельцам обычных гражданских авто со стандартным глушителем?

Прямоток – это именно то, что превратит «серую мышку» в грозного «льва». При этом все манипуляции по доработке выхлопной системы можно провести своими руками, не затрачивая практически никаких финансовых средств. Достаточно лишь вооружиться спецнабором инструментов, ключей, отверток и материалов.

Как показывает статистика, большую часть автовладельцев, заинтересованных в тюнинге выхлопа, составляют водители отечественных машин. Владельцы «шестерок», «семерок», «девяток» и других моделей знаменитого на всю страну АвтоВаз не желают отставать на дороге от более именитых БМВ или Мерседес. По этой причине они всеми силами пытаются так модернизировать свои машины, чтобы был прок.

Примечание. Проводить модернизацию на отечественных авто, тем более старых, вполне обосновано. Машину не жалко, как например, иномарку, а в случае неправильного проведения операции, это не будет грозить потерей больших финансовых средств. И напротив, если удастся все осуществить грамотно – эффект будет великолепным и эффективным.

В чем отличие

Но, как сделать прямоток, настолько ли это легко? Прямоток – это труба, не имеющая изгибов, хотя в некоторых местах возможны небольшие расширения и сужения размеров. Таким образом, выхлоп данного типа дает возможность «отработке» вылетать без каких-либо препятствий.

Напротив, стандартный глушитель, который устанавливается на гражданские версии авто, представляет собою систему, снижающую шум от выбросов газа. По этой причине в такой трубе очень много изгибов и неровностей.

Прямоточный глушитель своими руками делается просто, без использования сложных схем. Он априори был создан для спорткаров. Мощность силовой установки повышалась за счет устранения импеданса, выходящих через глушитель газов. А вот цель снизить шумность, как на обычных моделях авто, перед инженерами спортивных каров не ставилась.

Если посмотреть на глушитель спорткаров, предназначенных чисто для соревновательных целей, то это просто труба прямого типа с постоянным диаметром. На некоторых моделях, например Субару, размер трубы может сужаться и расширятся, что дает возможность понижать уровень шума.

Итак, получается что изначальной и основной функцией прямоточной ВС становилось увеличение тяги мотора, без оказания влияния на понижение шума. Последний воспринимался лишь как побочное явление.

А вот в гражданском тюнинге такого не сделаешь. Да, можно значительно повысить мощность ДВС с помощью прямотока, но надо еще и подумать об уровне шума, имеющего максимальное разрешение, согласно законам и нормам.

Сегодня известно довольно много способов того, как тихий глушитель превратить в более шумный, одновременно повышая силу и мощь двигателя. Многие приемы были придуманы народными умельцами. Они просты, надежны и зачастую эффективны.

Популярный способ установки прямотока

Один из вариантов преображения обычного глушителя в спортивный подразумевает наличие следующих материалов и инструментов:

  • Труба железная с размером отверстия 52 мм (идеальный вариант для отечественных вазовских моделей, работающих на моторе 1.6 л).
  • Аппарат сварки.
  • Болгарка с насадкой для резки металла.
  • Металлические ершики в количестве 50-60 штук.

Примечание. Ершики продаются в любом хозяйственном магазине. Это те самые губки, которыми домохозяйки натирают грязные сковородки и кастрюли.

Переходим к непосредственному процессу тюнинга:

  • Старый глушитель следует демонтировать. Болгаркой вырезать в резонаторе желоб по всей длине.

Внимание. Таким образом, должна получиться выемка, дающая доступ ко всем внутренним деталям резонатора.

  • Все внутренние компоненты резонатора выпиливаются той же болгаркой. Это будут ребра жесткости, много труб, сваренных между собой и т. д.

Важно. Трубки надо выпиливать не под корень, а оставлять по 3-4 см с каждой стороны. Это нужно сделать, чтобы новую трубу было за что заварить.

  • Подготовленная труба обрезается, согласно полученным размерам (длина ее должна быть равна отрезку между спиленными концами резонаторных труб).

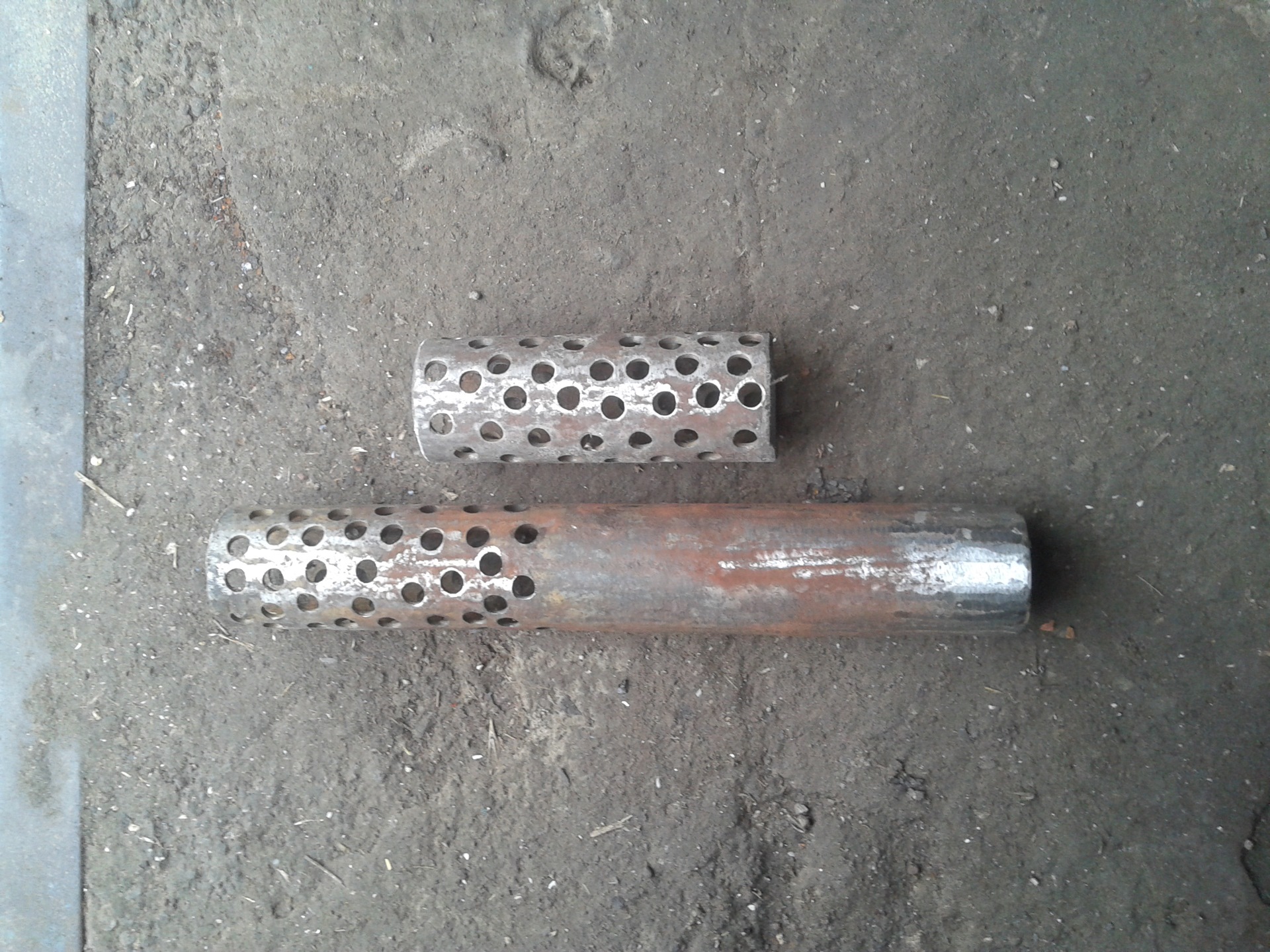

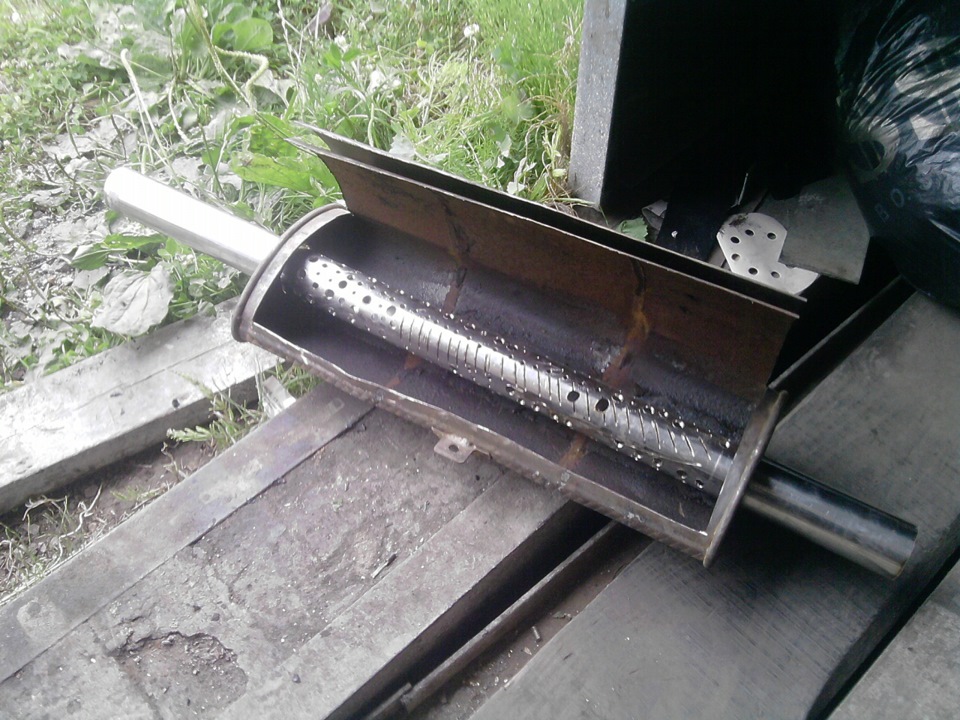

  • На трубе надо сделать много отверстий через каждые 1,5-2 см.

Совет. Можно продырявить трубу дрелью, но это займет много времени. Легче будет воспользоваться болгаркой, делая надрезы через определенные расстояния. В итоге на трубе должен получиться узор, напоминающий елочку.

  • Полученный отрезок трубы приваривается к оконечностям резонаторных трубок.

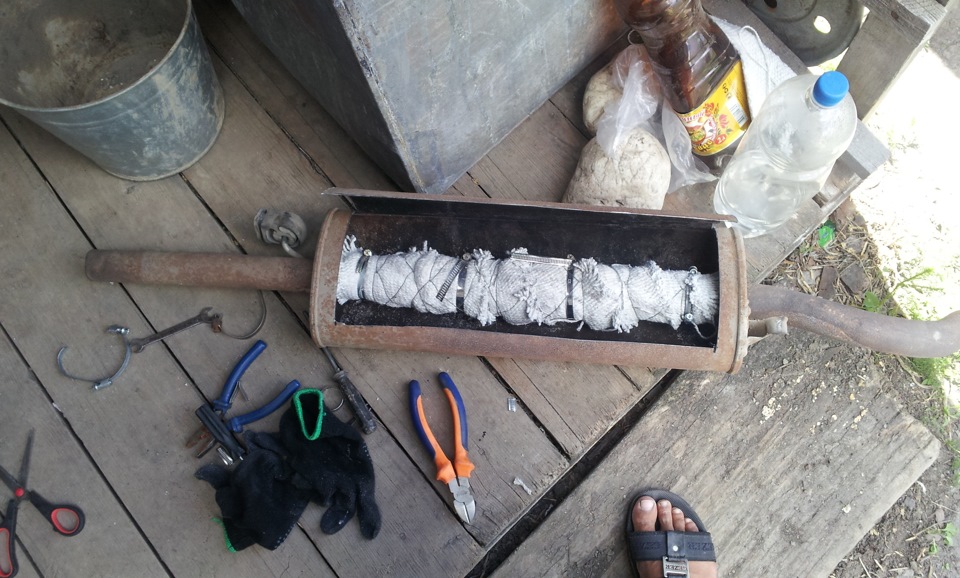

  • Свободное пространство резонатора забивается ершиками.
  • Вырезанная наружная часть резонатора, так сказать «крышка», приваривается обратно.
  • Конец глушителя обрезается.

Примечание. Вырезать надо ту часть ВС, которая идет от резонатора до места выхода отработанных газов наружу.

  • На это место приваривается новый отрезок трубы Д52, равный по длине приблизительно половине метра.

Финальные черты

Внимание. Эксперты рекомендуют тщательно зачистить глушитель, а затем обработать его грунтовкой и краской. Это поможет значительно повысить срок его эксплуатации. Делать это нужно перед установкой.

В итоге мы узнали, как сделать прямоток своими руками быстро и просто. Конечно, гарантировать, что новый глушитель будет тихий, мы не можем. Зато мощность силового агрегата повысится в несколько раз, возрастет динамика автомобиля.

Поделиться «Прямоток своими руками: как сделать тихий, видео»

Сооружаем и устанавливаем прямоток своими руками » АвтоНоватор

Слоган Rolls-Royce гласит: «На скорости 60 м/ч самый громкий звук в салоне автомобиля – это тиканье часов». Если вы не почитатель тишины, то, наверняка, уже задумывались об установке прямоточного глушителя.

Установка прямоточного глушителя

Прямоточный глушитель, который более известен как прямоток, не только способен наградить ваш автомобиль басистым голосом (ох, уж это приятное рычание), но и даровать ему немного мощности (специалисты могут с помощью прямотока добавить более 15 лошадок к стоковым характеристикам). К тому же у вас появится возможность похвастать перед друзьями модернизированной системой выхлопа. Если обозначенные пункты для вас являются желанными подарками, то пора приступать к делу. С помощью наших советов вы легко и быстро сможете самостоятельно соорудить прямоточный глушитель и ощутить всю его прелесть.

Для воплощения задумки нам потребуется следующее: глушитель, кстати, подойдет даже старый штатный, пара разнодиаметровых труб, сварка, огнестойкий изоляционный материал, лист нержавеющей стали, поглотитель шума, ваше желание и терпение.

Начать изготовление необходимо с изъятия всех внутренностей глушителя. После этого берем трубу, совпадающую диаметром с трубой глушителя, в месте, где она будет входить в глушитель проделываем отверстия, и привариваем к ней вторую трубу большего диаметра, вставляем в старый корпус и с обеих сторон завариваем.

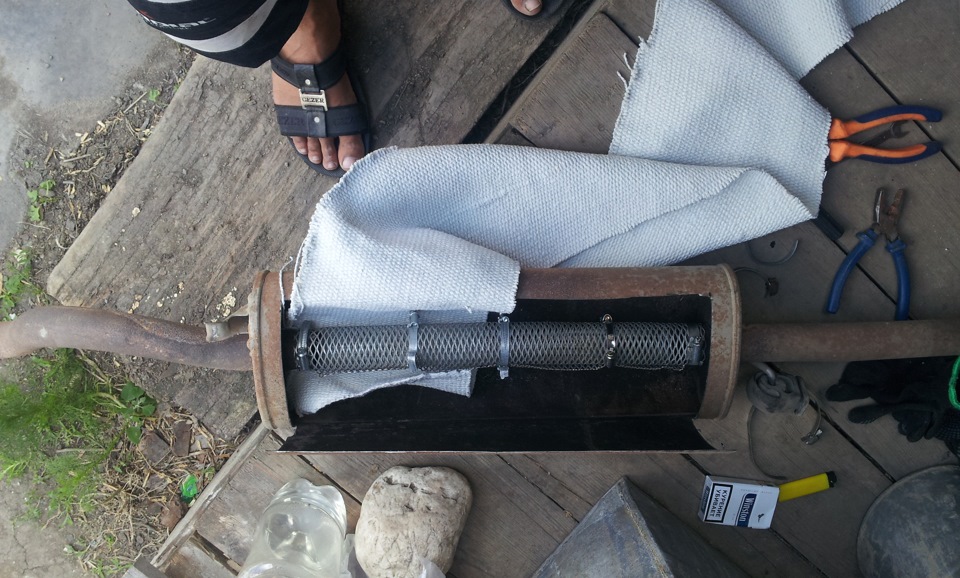

Оборачиваем глушитель огнестойким изоляционным материалом, а затем нержавеющей сталью. Не забываем оставлять нахлест по 5 сантиметров на каждый торец и по длине. После необходимо завернуть и завальцевать боковины. И завершающим этапом является приваривание, так называемых, ушей для держателя и собственно установка глушителя на место.

Кому-то покажется, что установка прямотока – это довольно простая процедура. Однако прежде чем приступить к ее реализации помните: выхлопная система не потерпит халатного к ней отношения, да и заточена она была под стоковый глушитель. И если вдруг вы заметили, что с системой выхлопа творится что-то неладное, то ликвидировать ее неисправности нужно немедленно, возможно даже придется вернуть стандартный глушитель.

Есть ли у прямотока недостатки?

Если вы не гонитесь за увеличением мощности, а прямоток вам нужен лишь для нового звучания автомобиля, то мы бы посоветовали установить просто трубу увеличенного диаметра на выходе из глушителя, так называемую банку, находящееся внутри нее шумопоглощающее волокно будет подавлять высокие частоты, и в результате вы получите приятное рычание автомобиля. К тому же эффективность прямотока прямо пропорциональна объему двигателя, поэтому если у вас стандартный 2-литровый движок, то лучше отказаться от подобного глушителя и отдать предпочтение этой самой банке.

Мы так красочно расписали преимущества прямотока, что кажется, у вас уже руки чешутся побыстрее приступить к его установке. Не торопитесь! Надо бы узнать и о недостатках прямотока, а они есть и, причем, значительные. Мы не будем говорить о негативе со стороны других участников дорожного движения, так как это неизбежно, впрочем, так же, как и заметное увеличение расхода топлива. Крайне не радушно к подобным громким автомобилям относятся и доблестные сотрудники автоинспекции, которые могут даже штраф выписать за превышение допустимого звукового давления, кстати, официально разрешенный предел 100 ДБ, но большинство рейсеров считает, что это слишком мало и не позволяет ощутить всю прелесть рычания двигателя.

Хотя, кого я обманываю?! Ведь если вы решились, то этими негативными факторами вас уже не переубедить. Ну что же, тогда удачи в осуществлении задуманного! Да, и не лишним будет агрессивный басовитый голос автомобиля дополнить и соответствующим внешним видом – установите спойлер, обуйте кар в низкопрофильную резину, затонируйте стекла, да мало ли внешних преображений можно сделать?! Главное – не переусердствовать, ведь вы же помните о последствиях отношения к автомобилю без должного внимания?!
