Схема подключения сабвуфера и усилителя к магнитоле. Как подключить усилок и саб к автомагнитоле

Автор admin На чтение 8 мин Просмотров 7.3к. Опубликовано

Звучание штатной звуковой системы, которой комплектуется большинство автомобилей, не всегда удовлетворяет владельцев качеством звучания. Для того чтобы сделать звук в салоне более громким и насыщенным басовыми частотами, в машину устанавливается усилитель и низкочастотная колонка. Схема подключения сабвуфера и усилителя к магнитоле в машине проста, но требует начальных знаний электротехники. Штатную магнитолу обычно не заменяют, но в случае необходимости ставят самую современную систему. Как подключить усилитель и сабвуфер в машине зависит от установки новых внешних устройств. Низкочастотная колонка может быть установлена на полке заднего сидения. Такая акустика обеспечивает комфортный звуковой фон в салоне автомобиля. Если владелец планирует установить усилок на 0,5-1,5 кВт и такой же громкоговоритель, то единственным местом для акустической системы может быть только багажный отсек.

Содержание

  1. Подключение саба с усилителем к магнитоле
  2. Как подключить провода к усилителю и сабвуферу
  3. Подключение саба через усилок
  4. Подключение саба с усилителем к магнитоле
  5. Как подключить саб к магнитоле через усилитель
  6. Как подключить динамик сабвуфера к усилителю

Подключение саба с усилителем к магнитоле

Чтобы подключить сабвуфер к магнитоле с усилителем нужно подготовить необходимые комплектующие и инструмент. Сначала определяется место, где будет размещаться низкочастотная система. Чаще всего для установки низкочастотного блока используется багажный отсек автомобиля. В комплекс низкочастотного автомобильного канала входят следующие узлы:

  • Автомагнитола
  • Аккумулятор
  • Усилитель низкой частоты
  • Конденсатор большой ёмкости
  • Басовый мощный динамик

Все эти элементы должны быть соответствующим образом соединены между собой.

Питание на автомагнитолу подаётся штатным способом, поэтому здесь ничего изменять не придётся. Важной частью работы по установке низкочастотного комплекса, является организация электропитания. Схема подключения саба и усилителя включает в себя подачу звукового сигнала от автомобильной магнитолы, подключение клемм электропитания к аккумулятору и соединение выходных контактов УНЧ с акустической системой. Низкочастотный усилитель для автомобиля не похож на бытовую технику. Обычно это плоский блок в металлическом корпусе, на одной из стенок которого расположены коаксиальные разъёмы типа «Тюльпан» для подачи звукового сигнала с внешнего источника и клеммы «под винт» для подключения питающего напряжения и акустических колонок. В схеме подключения усилка и саба, параллельно клеммам питания, подключается конденсатор большой ёмкости. Он может составлять 0,5-2,0 фарады. Накопительный конденсатор выполняет функцию дополнительного источника питания.

При прослушивании музыкальных программ на большой громкости нередко возникают «провалы» в звучании низкочастотной системы. Это связано с тем, что автомобильный аккумулятор, на пиковой мощности музыкального комплекса, не может обеспечить большой потребляемый ток. В этом случае запасённая в конденсаторе электроэнергия отдаётся в цепь электропитания УНЧ, обеспечивая нормальное звучание. Подключение усилителя и сабвуфера осуществляется специальным кабелем, предназначенным для акустических систем. Для соединения элементов низкочастотного автомобильного комплекта нельзя использовать обычные провода типа ШВВП от бытовой аппаратуры.

Как подключить провода к усилителю и сабвуферу

Чтобы правильно подключить сабвуфер и усилитель нужно выбрать соответствующие соединительные провода. Акустические кабели для подключения элементов низкочастотного комплекса должны быть многожильными, выполненными из меди и иметь сечение соответствующее потребляемому току усилителя. Нельзя использовать провода некоторых фирм, которые имеют стальные или алюминиевые жилы, покрытые тонким слоем меди. Особенно это опасно при большой мощности звуковой низкочастотной системы.

Для подключения саба к усилку используются готовые комплекты соединительных кабелей.

В такой набор входят провода для подключения питания от аккумулятора, провода для акустической системы, коаксиальные кабели для подачи сигнала от магнитолы. В комплекте имеется предохранитель, кабельные наконечники «под болт» и крепежные элементы. При небольшой мощности устройства на него подаётся только «+» питающего напряжения. Этот кабель должен в обязательном порядке подключаться через предохранитель, который располагается в моторном отсеке рядом с аккумулятором. Минус блока заводится на массу автомобиля. Если мощность низкочастотной системы превышает 500 ватт, такую схему подключения использовать нельзя и напряжение с аккумулятора подаётся по двум проводам. Чтобы надёжно подключить саб через усилитель нужно тщательно подтягивать все резьбовые соединения, так как постоянная вибрация при движении автомобиля может привести к пропаданию контакта и отказу звуковой системы.

Подключение саба через усилок

Как правильно подключить сабвуфер через усилитель с несколькими каналами. Для того чтобы получить полноценное и качественное звучание недостаточно использовать одноканальный блок низкой частоты. В этом случае только басовый канал сможет обеспечить хорошую выходную мощность. При этом громкость и качество воспроизведения чрез штатную акустику будет заметно хуже. Оптимальным решением будет использование УНЧ с несколькими каналами. В этом случае подключить сабвуфер в машину через усилитель можно через один из каналов, а остальные будут использоваться для работы на фронтальные и тыловые громкоговорители.Для того чтобы обеспечить чёткое разделение всего звукового диапазона на отдельные полосы частот, акустические системы автомобиля стыкуются с усилителем через фильтры — кроссоверы. В этом случае высокие частоты передаются твиттерами, средние частоты отрабатываются через широкополосные динамики, а глубокие и насыщенные басы воспроизводятся сабвуфером через усилитель.

Сабвуфер к усилителю подключается акустическим кабелем, который должен иметь как можно меньшее сопротивление. Этот провод должен быть медным и многожильным. Подключение усилителя и сабвуфера к магнитоле осуществляется межблочным кабелем. Поскольку через него передаётся слаботочный сигнал его сечение не так важно, как сечение питающих проводов и кабелей для подключения динамика.

Подключение саба с усилителем к магнитоле

Как подключить саб и усилок к магнитоле зависит от конструкции воспроизводящего устройства.Большинство штатных устройств оборудованы разъёмами с ножевыми контактами, которые используются для подключения встроенных громкоговорителей. Кроме этого на задней панели автомобильной магнитолы находятся разъёмы линейных выходов левого и правого каналов. Они предназначены для штекеров типа RCAили «Тюльпан» и используются для подключения внешнего блока низкой частоты.

Если используется одноканальный модуль, то чтобы подключить сабвуфер к магнитоле через усилитель нужно использовать переходник. Он суммирует левый и правый каналы для подачи их на вход низкочастотного блока.

Подключение саба к магнитоле с усилком кроме коммутации звукового сигнала подразумевает дистанционное включение питания. Для этого используется отдельный провод. Он отходит от колодки, которая используется для подключения встроенных акустических систем и маркируется «Systemremotecontrol». После включения зажигания автомобиля и подаче питания на головное устройство(ГУ), на этом проводе устанавливается потенциал + 12 вольт. На блоках низкой частоты, предназначенных для работы с автомобильными акустическими системами, имеется контакт, который маркируется таким же образом. Соединение контактов ГУ и усилителя обеспечивает одновременную подачу электропитания на оба устройства.

Схема подключения саба и усилителя в машине не обязательно должна включать в себя автоматическую подачу питания. Линию дистанционного управления можно не использовать, а поставить обычный тумблер, чтобы включать питание мощного низкочастотного тракта вручную.

Как подключить саб к магнитоле через усилитель

Для того чтобы оборудовать автомобиль качественной звуковой системой и подключить саб с усилком в машину, сначала нужно выбрать систему усиления низкой частоты. Её тип определяется требованиями к звуковоспроизведению. Автомобильные модули бывают следующих типов:

  • Одноканальные
  • Двухканальные
  • Четырехканальные
  • Пятиканальные

Блоки с одним каналом применяются только для подключения саба. Они могут работать на нагрузку до 2 Ом. Такая система проста в установке и надёжна. На автомагнитоле нет регулятора усиления низких частот, но он имеется на НЧ модуле, и всегда можно установить нужный уровень громкости. Двухканальные системы допускают подключение двух громкоговорителей или одного, но мощного динамика. Самыми популярными моделями являются системы на четыре канала. Они позволяют подключить саб и усилок к магнитоле и в больших пределах менять конфигурацию звуковой системы автомобиля. Устройство с пятью каналами позволяет подключить четыре акустических системы и НЧ колонку. Это самая неэкономичная модель и при работе на стоянке такой блок быстро посадит аккумулятор.

Подключение сабвуфера с усилителем в машину начинается с выбора места установки. От этого будет зависеть длина соединительных кабелей. Схема подключения сабвуфера в машине через усилок предполагает расчёт длины проводов заранее, так как весь монтаж будет проводиться под обшивкой. При установке модуля нужно знать, что этот электронный блок будет выделять при работе большое количество тепла, поэтому в месте установки должна быть нормальная циркуляция воздуха. При подключению саба к усилителю в автомобиле нужно избегать крепления блока на боку или в любом неправильном положении. Если НЧ блок предназначен только для сабвуфера, то лучшим место его размещения будет багажный отсек, где модуль находится рядом с сабом. В этом случае потребуется только один плюсовой провод питания и межблочный кабель от магнитолы. Подключение сабвуфера к магнитоле с усилителем фото.

Как подключить динамик сабвуфера к усилителю

Подключение динамика сабвуфера к усилителю выполняется акустическим кабелем, который входит в готовые наборы или приобретается отдельно. Лучше всего, когда УНЧ и сабвуфер располагаются рядом. Это позволяет до минимума сократить длину соединительных проводов. При этом снижаются потери в кабеле. Если НЧ модуль и саб располагаются в багажном отсеке автомобиля, рядом крепится накопительный конденсатор, который позволит избежать провалов звука при большой мощности. При прокладке соединительных кабелей внутри отсеков автомобиля нужно использовать имеющиеся технологические отверстия. В точках перехода через металлические поверхности на провода одеваются пластиковые втулки, позволяющие избежать повреждения изоляции и короткого замыкания.

Как подключить усилитель в машине? 🚗 К магнитоле, схема для 2 и 4-х канальных

Автор CarAudioSupport На чтение 8 мин. Просмотров 109k. Обновлено

⭐ ⭐ ⭐ ⭐ ⭐ На первый взгляд, подключение усилителя в машину может показаться сложным. Проложить питание, подключить магнитолу и динамики. Но если в ваших руках есть хорошая пошаговая инструкция, проблем не возникнет, и без разницы 4 или 2-х канальный усилитель.  Не спешите обращаться в автосервис, установка специалистами обойдётся дорого, поэтому в целях экономии стоит попытаться разобраться в подключении самостоятельно, в этом поможет данная статья.

Для работы усилителя необходимо:

  1. Подать на него хорошее питание;
  2. Подать сигнал от магнитолы. Более подробную информацию можете прочитать изучив схему подключения магнитолы;
  3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Содержание

  1. Хорошее питание залог успеха
  2. Как выбрать сечение провода?
  3. Выбор предохранителя
  4. Подключаем межблочные провода и управляющий (REM)
  5. Схема подключения усилителя
  6. Подключение двухканального и четырёхканального усилителя
  7. Подключение моноблока (Одноканального усилителя)
  8. Видео как правильно подключить четырёхканальный и одноканальный усилитель
  9.
  10. Заключение

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель,  необходимо найти линейный выход на магнитоле.  Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

У магнитолы нет линейных выходов? Ознакомиться со статьей «Как подключить усилитель или сабвуфер к магнитоле без линейных выходов».

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».

Видео как правильно подключить четырёхканальный и одноканальный усилитель



Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество “Вконтакте”.

Как подключить к автомагнитоле усилитель и сабвуфер самостоятельно

  • 1 Для чего нужен усилитель

  • 2 Критерии подбора усилителя

  • 3 Какой выбрать усилитель, если установлен сабвуфер

  • 4 Помехи при звучании

    • 4.1 Что нужно для подключения

    • 4.2 Подключаем усилитель

Как подключить усилитель и сабвуфер к автомагнитоле

Многие владельцы автомобилей прекрасно знают, как недёшево обходится их укомплектование различными аксессуарами и техническое обслуживание. Кто-то в целях экономии, а кто-то из любви к технике, старается делать своими руками всё, что не требует применения специального дорогостоящего оборудования.
Инструкция и видео на страницах нашего сайта, расскажут вам, как подключить сабвуфер и усилитель к автомагнитоле. Этот вопрос читатели задают наиболее часто.

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля.
Итак:

  • Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
  • В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В.
    Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
  • Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт.
    Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Критерии подбора усилителя

Как и любая другая техника, автомагнитола имеет определённые характеристики. Если учесть, что она подключается и работает в одной системе с другим оборудованием, их показатели должны максимально подходить друг к другу для совместной эксплуатации.
Поэтому, перед тем, как усилитель подключить к автомагнитоле, тщательно изучите и сопоставьте данные:

  • Одной из наиболее важных технических характеристик усилителя, является единица мощности на один канал. Так вот, при покупке усилителя, этот показатель необходимо сопоставить с соответствующими показателями остального оборудования.
  • Вам обязательно нужно знать, какова номинальная мощность вашей тыловой акустики, а так же динамика сабвуфера(см.Как сделать сабвуфер: дельные советы). Их показатели мощности должны немного превышать мощность одного канала усилителя.
    Это позволит получить максимально качественный звук. К тому же, подобное распределение мощностей предупредит перегрузку динамиков, и хрипеть они точно не будут.
  • Ещё одна важная характеристика усилителя – это сопротивление нагрузке. Нагрузкой для усилителя является акустическая система.
    Поэтому данная характеристика должна быть равной у динамиков и усилителя (например: а там, и там 4 Ом). Вполне нормально, если сопротивление нагрузке у динамиков будет несколько больше.
  • Но если окажется наоборот, есть все шансы, что в процессе эксплуатации и усилитель, и динамики выйдут из строя. Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц – 20 КГц.
    Хорошо, если этот диапазон будет ещё больше.

В современных автомобильных усилителях предусмотрен такой элемент, как кроссовер. Он позволяет работать усилителю в различных режимах, а так же частотах различного диапазона.
Иногда в них предусмотрен линейный транзитный выход, который позволяет подключить к нему, если это необходимо, ещё один усилитель.

Какой выбрать усилитель, если установлен сабвуфер

Существуют различные модификации этих приборов, и их выбор осуществляется в зависимости от конфигурации конкретной звуковой системы:

  • Допустим, у вас установлен сабвуфер. В этом случае нужен двухканальный усилитель, и приобретая его, необходимо убедиться, что он может работать при мостовом способе подключения. Кстати, таких усилителей большинство.

Мостовое подключение усилителя к сабвуферу

  • Мостовое подключение означает, что оба канала усилителя работают на один динамик сабвуфера. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.
  • Специалисты по автозвуку нередко прибегают к определённым хитростям. Можно заставить оба канала работать как одно целое, суммируя сигнал на выходе. Такое подключение используется при подаче сигнала на сабвуфер со сдвоенной звуковой катушкой.
  • В таком случае, выходы каналов, с обязательным соблюдением полярности, соединяются с обмотками сабвуфера. Ну а если у него обмотка в единственном числе, используются специальные сумматоры.
    В итоге, получается моносигнал, сила которого равна двойной мощности одного канала, за минусом потерь при суммировании.

Есть и более сложный вариант подключения усилителя к сабвуферу. При этом у каждого канала усилителя отдельная акустическая система, на которую он работает, и только потом сигнал суммируется.
Диапазоны частот каналов, в этом случае, не должны пересекаться, чтобы не перегрузить усилитель. Для этого на его выходе устанавливается пассивный фильтр.

Помехи при звучании

Подключение усилителя к автомагнитоле следует выполнить в том случае, если при высокой громкости звука появляются посторонние шумы, и колонки хрипят.
Итак:

  • Как правило, это происходит, когда они напрямую подсоединены к усилителю, встроенному в автомагнитолу. Он имеет малую мощность, и даже если производитель уверяет вас.
    Что она достигает, к примеру, сорока ватт, имейте в виду, что это мощность пиковая, а не звуковая.
  • Исправить ситуацию может многоканальный усилитель. А ещё лучше, если подключить 2 усилителя – автомагнитола практически любого производителя, предусматривает выполнение подобной звуковой схемы.

Разъёмы RCA на задней панели

  • Для подключения, на задней панели магнитолы предусмотрены линейные выходы RCA, и их может быть как один, так и четыре, и даже более. Хотя, в наиболее простых и недорогих вариантах автомагнитол, выходов может и вовсе не быть.
  • В таком случае, усилитель подключают к динамикам(см.Как выбрать динамики для автомагнитолы своими силами), но не напрямую, а через специальное устройство, уменьшающее амплитуду звука. Называется оно – аттенюатор.
    Копеечная цена этого устройства позволяет купить его в любом магазине радиоэлектроники. Хотя, можно использовать и старую деталь, благо, что аттенюатор встроен в каждый приёмник и телевизор.
  • Ответ на вопрос: «Как подключить 2 усилителя к автомагнитоле?» упрощается, если выходы всё же есть.
    Проще всего, если имеется два выхода RCA. Они могут понадобиться для разделения подключения к фронтальной и тыловой акустике.

Разделение выходов с помощью разветвителей

Фронтальный и тыловой выходы, в свою очередь, тоже могут разветвляться — и тогда уже понадобится не два, а четыре разъёма. Если же выход на усилителе только один, приходится использовать специальный шнур с необходимым количеством разветвлений.
Такой шнур в народе называют «тюльпан», его вы видите на фото сверху. Но если подключить два усилителя, разделение на фронт и тыл можно и не делать.

Что нужно для подключения

Как подключить усилитель к автомагнитоле, а вернее, какие провода вам для этого потребуются? Этот вопрос очень важен, и мы постараемся ответить на него более подробно.
Итак:

  • Рассмотрим необходимый комплект проводов, которые могут вам понадобиться в процессе подключения. Самый толстый – это питающий провод.
    Его мощность подбирается так: суммируется мощность всех каналов усилителя, если их два, то, естественно, учитывается и мощность второго.
  • Допустим, вы планируете установить два двухканальных усилителя: у одного из них мощность каналов по 40 Вт, а у другого, по 30 Вт. В этом случае, мощность всех каналов в сумме составляет: 40*2+30*2= 140 Вт.
  • Добавляем к этой цифре 30% на потери и получаем 182 Вт. Именно такую мощность будут выдавать усилители на максимальной громкости, и подбирать сечение питающего провода нужно, исходя из этой величины.
    Делим суммарную мощность на напряжение в сети (182Вт/12В=15,17А), и получаем максимально потребляемую силу тока.

Комплект проводов для подключения усилителя

  • Сечение данного провода рассчитывается на определённую силу тока, существует таблица соответствия для всей кабельной продукции. Если вы назовёте консультанту в магазине свою цифру, вам сразу скажут, какой именно провод вам потребуется.
  • В нашем случае, для 15А необходим медный провод сечением 0,75 мм2. Можно взять кабель с чуть большим сечением.
    Это будет запас — на случай подключения в будущем более мощного звукового оборудования.
  • Подача звука от автомагнитолы до усилителя, осуществляется с помощью межблочного кабеля. Именно от него зависит качество звука.
    И если вы вдруг решите сэкономить, купив тонкий кабель, со слабой изоляцией и плохим экранированием, приятных ощущений от прослушивания музыки не ждите.

Межблочный или сигнальный, провод должен иметь сплошное экранирование, мощную изоляцию, толстую центральную жилку и качественный разъём RCA. Что касается длины любого кабеля, то её нужно рассчитать так, чтобы его хватило проложить по салону без натяжки.

  • Но и лишняя длина тоже не нужна — достаточно одного метра запаса. Межблочный кабель, той же длины, возьмите в двух экземплярах.
    Второй провод будет дополнительным провод, и понадобится вам в процессе подключения. Об этом мы ещё скажем.

Держатель-колба для предохранителя

Ещё вам понадобится предохранитель. Его мощность должна быть выше расчётного показателя напряжения.
В нашем случае это 15А, значит, предохранитель нужно брать не менее чем на 20А. Ну а колбу-держатель для предохранителя можете покупать любой, исходя из ваших личных предпочтений.

Подключаем усилитель

Как правило, усилитель располагают в багажнике. Конкретное место вы выбираете на своё усмотрение.
Главное, чтобы там было сухо, и прибор не нагревался. После того, как место выбрано, приступаете к прокладке проводов.
Итак:

  • Сначала, под обшивкой авто, от усилителя до магнитолы прокладываете сигнальный кабель. Однозначного ответа тут быть не может, так как варианты прокладки выбираются, исходя из марки и модификации автомобиля.
  • Нужно только помнить, что межблочный кабель не должен соприкасаться с проводами бортовой сети, находящимися под напряжением. Дополнительный провод, о котором мы говорили выше, прокладывается вместе с сигнальным кабелем.

Схема подключения усилителя и сабвуфера

  • От АКБ к усилителю протягиваете провод питания. Его можно прокладывать параллельно проводке автомобиля.
    Колбу-держатель с находящимся в нём предохранителем, располагайте как можно ближе к аккумулятору — проводок между ними должен быть максимально коротким.
  • Сигнальный кабель подсоединяете к разъёмам: на магнитоле он называется Line-Out, а на усилителе Line-in. Провод питания тоже подсоединяете к усилителю.
    Что касается дополнительного кабеля, который протянут вместе с межблочным проводом: на усилителе он подсоединяется к разъёму Remote. Именно он включает усилитель при подаче тока +12А.
    На автомагнитоле этот провод подсоединяется к контакту синего цвета B+Ant.

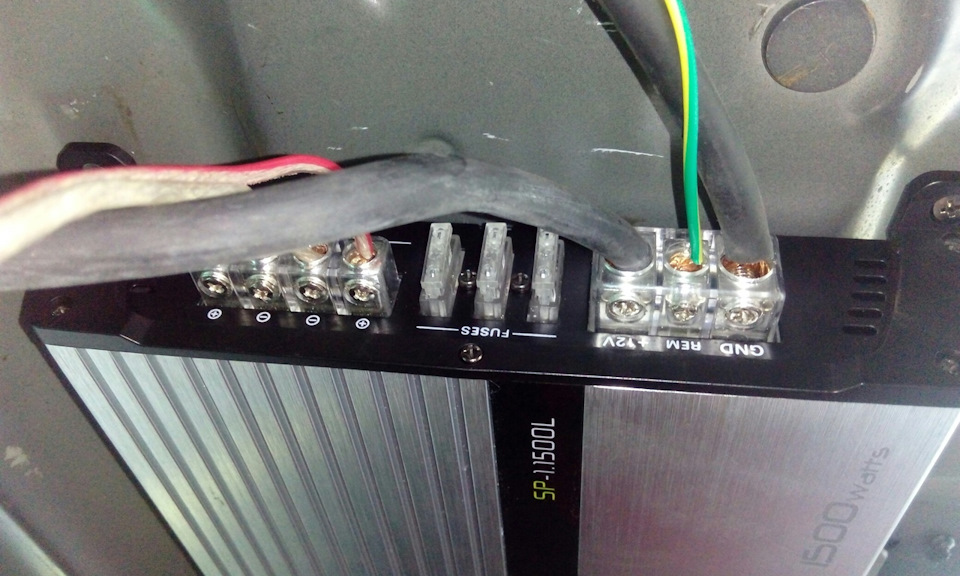

Подключения на задней панели усилителя

  • Последним в данном процессе осуществляется подключение к динамикам. При мостовой работе усилителя, первый канал усилителя подсоединяется к плюсовой клемме динамика, а второй – к минусовой.
    Схема мостового подключения была приведена нами выше.
  • Рядом с усилителем монтируется небольшой прибор, который называется накопительный конденсатор. Это устройство помогает бортовой сети справиться с нагрузкой, возросшей от работы дополнительного звукового оборудования.
    Главной задачей конденсатора является защита усилителя от перепадов напряжения в сети.
  • К примеру, при снижении напряжения, он подпитывает усилитель из собственного запаса, и тем самым улучшает качество воспроизводства звука. Подключают данное устройство на клеммы питания усилителя, максимально короткими проводками. Не забывайте про соблюдение полярности!

Кстати, такой же конденсатор устанавливается и на сабвуфер, ведь в нём есть встроенный усилитель. Далее вам останется только произвести настройку усилителя согласно инструкции производителя.
Процесс настройки индивидуален, и зависит не только от модификаций магнитолы и усилителя, но и от наличия или отсутствия в системе сабвуфера.
