Как правильно ездить на вариаторе cvt: Как правильно ездить на вариаторе? Пошаговая инструкция + видео

Как ездить на вариаторе — советы по правильной эксплуатации





Вспомним вариатор



Сам по себе, вариатор коробка передач, без передач! А раз передач тут нет, значит не может быть и толчков, пинков, ударов при переключениях, экономии топлива тоже больше по сравнению с АКПП, казалось бы, идеальная коробка, но нет. Плата за комфорт — ресурс коробки, который у вариаторов заметно меньше чем у обычных гидравлических «автоматов», к небольшому ресурсу можно добавить так же высокую стоимость обслуживания (замена масла и фильтра вариатора) и дорогой ремонт, поэтому ответим на вопрос как правильно ездить на вариаторе.

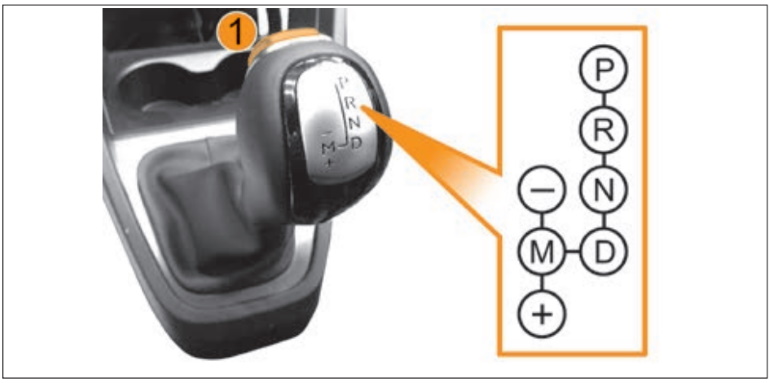

Режимы работы вариатора

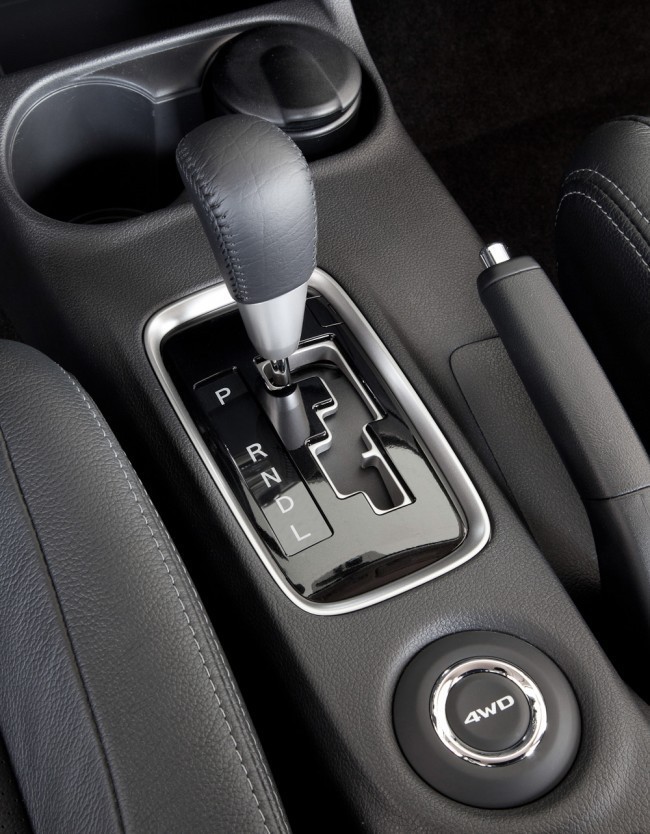

Режимы работы селектора у популярных вариаторов такие же как и на АКПП и DSG, а именно:



• Режим P — Паркинг
• Режим N — Нейтраль
• Режим D — Движение вперед
• Режим R — Движение назад



Существуют модификации так же с режимами S (sport) и мануальным режимом (M)

, чаще всего такие режимы считаются «виртуальными» ведь физически режима M в вариаторе быть не может.



Как правильно ездить на коробке вариатор?



Вернемся к началу темы, как же правильно ездить на вариаторе? А тут всё просто, главное следовать основным правилам эксплуатации, и не делать то чего вредно вариатору а именно:



Езда на высокой скорости — вариатор очень не любит долгую эксплуатацию на повышенных скоростях (больше 150 км/ч), долгая эксплуатация вариатора на такой скорости гарантированно приведет к повышенному износу конусов и ремня.

Резкие ускорения — самая опасная штука для вариатора, это резкие ускорения! Если вы хотите погонять со светофора, точно не стоит покупать авто с вариатором! Разгоняться на CVT необходимо плавно, без резких ускорений, это поможет увеличить его срок службы в разы! У тех же кто любит «погонять», коробки могут выйти из строя уже на 65-80 тыс.км!

Эксплуатация на холодную — то чего не любит вариатор это «езда на холодную», когда автомобиль после ночной стоянки зимой — заводят и без прогрева начинают ехать. ATF не успевает прогреться, давление в гидросистеме ниже чем требуется в результате чего появляются микро пробуксовки и повышенный износ ремня и конусов!

Пробуксовки и дрифт — для тех кто любит пробуксовки, покрутить пятаки на площадках, вариатор точно не подойдёт. Больше чем езду на высокой скорости — вариатор не любит буксовать, ведь при пробуксовке создается ударная нагрузка на трансмиссию, плюс масло быстро перегревается в результате чего подгорают стартовые пакеты в вариаторе и начинается повышенный износ цепи (ремня) и конусов.



Видео о том, как нельзя эксплуатировать вариатор:



Как ездить на вариаторе зимой?



Как ездить на вариаторе зимой тема тоже очень важная, ведь особенности вариатора диктуют особенную эксплуатацию данных типов коробки!



Прогрев обязателен! Да, зимой когда вы сели в машину, необходимо хотя бы 5-10 минут прогреть двигатель, коробку, и далее очень плавно начинать движение, само собой без резких ускорений и уж тем более пробуксовок. Эксплуатация вариатора при температурах ниже -35 градусов вообще не желательна, лучше поехать на такси и поберечь коробку!

Буксировка автомобиля с вариатором. Еще одна немаловажная тема, очень многие владельцы вариаторов сталкиваются с вопросом, можно ли буксировать автомобиль с вариатором?



Первым делом необходимо ознакомиться с инструкцией по эксплуатации автомобиля, ведь каждый год компании совершенствуют свои авто, и могут вносить изменения в конструкцию коробки передач. Если же рекомендаций по буксировке автомобиля нет, то необходимо придерживаться стандартных условий, а именно:



• Буксировать авто только с заведенным двигателем, на малые дистанции и на небольшой скорости!
• Буксировать авто с заглушенным двигателем не рекомендуется вообще, лучше воспользоваться услугами эвакуатора!



Так же хотим напомнить, что вариатор очень не любит повышенные нагрузки, поэтому использовать автомобиль с вариатором для буксировки другого автомобиля крайне не советуем! Если у Вас возникли вопросы по работе Вашего автомобиля или требуется ремонт вариатора, мы к Вашим услугам, заезжайте на бесплатную диагностику.

Правильная эксплуатация вариатора

Вариатор — это автоматическая коробка передач, особенности и принцип работы CVT можете узнать в нашей инструкции, нужны отзывы — кликай сюда. Если вам также интересны другие коробки передач: DSG, АКПП (гидротрансформатор) или МКПП, можете ознакомиться с нюансами правильной эксплуатации по данным ссылкам. Также хочу уточнить, что эксплуатация вариаторов разных брендов, допустим: Ниссан или Тойота ни чем не отличается.

Что не нужно делать на вариаторе

1. Категорически не желательны старты со светофора педаль в пол
2. Продолжительная езда на максимальных скоростях (начинают плавать обороты)
3. Если вы застряли, просто попросите кого нибудь подтолкнуть автомобиль
4. Езда при полной нагрузке с прицепом
5. Пробуксовки в любом проявлении уменьшают ресурс

Можно ли включать нейтраль на вариаторе при накате

CVT как и стандартные автоматы настроены на езду в положении D. Вы сели за руль, перевели селектор в Драйв и поехали, не нужно щелкать на нейтраль.

Как управлять вариатором в пробке

Не нужно при каждой остановке включать положение N. Если вы знаете, что стоять вам еще долго, просто переведите селектор в положение P.

Прогревать коробку или нет

Вариатор как и любой узел с трущимися деталями требует прогрева. Прогревать коробку нужно. Также рекомендуется двигаться на малых оборотах двигателя первые несколько километров для оптимального прогрева двигателя и коробки передач.

Аварийный режим и CVT

Если у вас загорелась лампочка аварийного режима АКПП первое что нужно сделать это остановиться и попробовать завести автомобиль снова. Если лампа не гаснет нужна срочная диагностика коробки. Не нужно с этим затягивать.

Правильное обслуживание

Следить за уровнем и состоянием жидкости в вариаторе обязательная процедура. По регламенту замена жидкости в коробке должна осуществляться каждые 60 тыс. км.

Контролировать чистоту радиатора охлаждения коробки, находиться он за бампером. Регулярно продувать или промывать. Перегрев ни кому на пользу еще не пошел. Надеюсь, из нашего рукводства вы подчерпнули, что то новое для себя. Основные неисправности вариатора доступны для просмотра здесь

Правила эксплуатации автомобиля с коробкой вариатором – Akpp Wiki

Бесступенчатая трансмиссия, или вариатор — это удобная КПП, позволяющая не отвлекаться на переключение передач и не ощущать их смену в процессе движения. При правильной эксплуатации такая коробка довольно надежна, но далеко не все водители знают разницу между вариатором, роботом и автоматом и умеют пользоваться ими. Поговорим подробнее о конструктивных особенностях вариатора и правилах эксплуатации, которые могут значительно продлить срок службы.

Конструктивные особенности



В этом типе трансмиссии нет шестерней разного диаметра. Внутри коробки размещаются два шкива, которые соединены ремнем или цепью. С их помощью крутящий момент двигателя передается колесам.

Форма шкивов V-образная, поэтому при смене их взаимного расположения меняется радиус вращающихся поверхностей. Благодаря этому и происходит смена передач. Такой механизм обеспечивает максимально плавное переключение без рывков и толчков.

Процесс переключения передач управляется электроникой, а функцию сцепления выполняет гидротрансформатор или диски, находящиеся в трансмиссионной жидкости.

Особенности эксплуатации вариатора в разных режимах

Для движения вперед в подавляющем большинстве случаев используется режим “D”. Передаточное отношение выбирается автоматически и не требует от водителя какого-либо вмешательства. Многие вариаторы оснащены дополнительными режимами для движения вперед: спортивным, экономным, зимним. В соответствующих ситуациях лучше выбирать наиболее подходящие режимы.

Нейтральная передача используется при запуске двигателя. Также ее рекомендуется включать при длительном простое в пробках, но каждый раз при кратковременной остановке этот режим включать не следует.

Режим “Р” используется только при полной остановке автомобиля. Переведение селектора в это положение препятствует самопроизвольному передвижению автомобиля. Об этом не нужно забывать, когда вы поставили автомобиль на стоянку.

При необходимости можно воспользоваться ручным режимом. Как таковых передач у вариатора нет, но можно включить повышенную или пониженную передачу.

Виртуальные передачи

Многие современные вариаторы оснащены так называемыми «виртуальными» передачами, позволяющими имитировать режим ручного переключения. Это достигается фиксацией ремня в определенных положениях, соответствующих определенным передаточным числам. «Виртуальные» передачи актуальны при обгоне на трассе, езде в сложных дорожных условиях. Они помогают контролировать автомобиль и преодолевать препятствия в ситуациях, когда электроника с этим не справляется. В таком варианте использования этой опции вреда для коробки нет.

Но есть любители практически постоянно ездить на ручном режиме. Поскольку электроника фиксирует ремень в определенных позициях, со временем в этих местах шкив изнашивается сильнее, особенно если водитель в большинстве случаев выбирает одну и ту же передачу. Это может привести к появлению рывков при движении. Следовательно, «виртуальные» передачи предназначены для использования в определенных ситуациях, а не постоянно. В таком случае это совершенно не влияет на срок службы коробки.

Обслуживание вариатора

Если механическая КПП не нуждается в особом обслуживании, вариатору нужно уделять достаточное внимание. Владелец такого автомобиля должен регулярно следить за уровнем трансмиссионной жидкости и своевременно проводить ее замену. Если не менять масло или использовать жидкость низкого качества, износ деталей существенно увеличивается, а срок службы агрегата сокращается. Это связано с тем, что со временем в масле появляется взвесь из металлической стружки, которая может привести к появлению царапин на деталях и выходу из строя электронной части.

Когда нужно менять масло, прочитайте в сервисной книжке вашего авто. Обычно производители указывают цифру порядка 60 тыс. км пробега. Но практика показывает, что при езде по отечественным автодорогам менять трансмиссионную жидкость нужно в 1,5-2 раза чаще. Посоветуйтесь с автомехаником и выполняйте его рекомендации. Лучше поменять жидкость раньше, чем с задержкой.

Обслуживайте вариатор на авторизированных станциях техобслуживания. В таких сервисах используют оригинальное масло хорошего качества. Трансмиссионные жидкости, приобретенные у случайных продавцов, могут нанести вред коробке передач.

Не менее важно следить за чистотой радиатора. Если он забился пылью, тополиным пухом иди другими сторонними элементами, то перегрев трансмиссии может возникать даже при езде в обычном режиме. Чистоту радиатора нужно проверять таксе после длительных поездок в грязную погоду.

Как правильно начинать движение на вариаторе

В зимнее время нельзя начинать движение сразу после запуска двигателя. Дело в том, что при низких температурах масло становится более вязким, необходимо время, чтобы из картера оно поступило во все узлы. Запустите двигатель и дайте машине прогреться не менее 3 минут. Только после этого можно плавно трогаться с места.

Быстрый разгон

Вариатор не любит интенсивных нагрузок, но, если вам нужно резко разогнаться, никогда не делайте это на непрогретой коробке. Холодное вязкое масло не может быстро заполнить все каналы, поэтому часть деталей при такой нагрузке останется без смазки. Следует знать, что коробка прогревается не так быстро, как двигатель. Особенно это нужно учитывать в холодную погоду.

Буксировка на вариаторе: да или нет?

Тянуть автомобиль с вариатором на буксире или тянуть другое транспортное средство категорически не рекомендуется. Это приводит к перегреву коробки и ее выходу из строя. Если в пути случилась неприятность, дешевле вызвать эвакуатор, чем потом ремонтировать коробку.

Если вы хотите буксировать прицеп, обязательно ознакомьтесь в максимальной разрешенной массой в инструкции производителя и не превышайте ее. Слишком тяжелый прицеп вызовет те же последствия, что и буксировка другого автомобиля.

Как вариатор относится к бездорожью

Многие владельцы кроссоверов или внедорожников с вариаторами стремятся испытать свое транспортное средство на бездорожье. Но следует знать, что бесступенчатая трансмиссия не приспособлена к таким условиям эксплуатации. Езда по ухабам часто приводит к механическим повреждениям коробки передач, а пробуксовка вызовет перегрев, последствия которого могут быть катастрофическими.

Если вы попали в сложные дорожные условия, нужно управлять автомобилем аккуратно, ехать максимально плавно. Автомобиль с вариатором не является полноценным внедорожником. Если вы хотите эксплуатировать транспортное средство в сложных дорожных условиях, лучше приобретите механику.

Если вы застряли в снегу или грязи, не стоит пытаться выехать в раскачку, как это привыкли делать владельцы МКПП. При многократном переключении с передней на заднюю передачу быстро выходят из строя шлицевые соединения, поэтому постарайтесь найти другой вариант, который позволит продолжить движение.

Агрессивная манера вождения: быть или не быть?

Любителям резких разгонов и торможений вариатор не подойдет. Эта коробка рассчитана на более спокойную, размеренную езду. При агрессивном стиле вождения на шкивах появляются задиры, что приводит к рывкам при движении. Также страдают валы и подшипники, высок риск перегрева и поломки электроники. Любителям погонять вариатор однозначно не подходит.

Состояние датчиков — это важно

Работа контроллеров очень важна при эксплуатации автомобиля с вариатором. Если поломан датчик уровня масла в КПП, то водитель может вовремя не увидеть проблему, что приведет к масляному голоданию и быстрому износу деталей.

Не менее важную роль играет датчик скорости. Если он вышел из строя, КПП обычно переходит в аварийный режим. Если это произошло на высоких оборотах двигателя, может разорваться ремень вариатора.

Если в вашем автомобиле выявлены проблемы с контроллерами, нужно как можно скорее произвести их замену, ведь каждый датчик важен и выполняет определенную функцию.

Подведем итог

Вариатор — довольно удобная и надежная трансмиссия, но подходит она не всем автовладельцам. Для водителей, предпочитающих спокойную езду и уделяющих внимание техническому обслуживанию такая коробка отлично подойдет и долго будет служить верой и правдой. Но для любителей бездорожья, высоких скоростей, агрессивного стиля вождения и буксировки вариатор — не лучший выбор. Таким водителям лучше присмотреться к механике, ведь при покупке вариатора может настигнуть глубокое разочарование и большие непредвиденные расходы.

Срок службы вариатора в многом зависит от условий его эксплуатации. Если строго соблюдать рекомендации, данные в этой статье, то трансмиссия не будет создавать проблемы. Но если игнорировать правила пользования коробкой передач, то финансовые и временные затраты на ремонт будут колоссальными.

Это может Вас заинтересовать

Как работает вариатор и как ездить на автомобиле с вариатором

Автоматическая коробка передач становится все более популярной не только за рубежом, но и в городах России. При этом стоит отметить, что каждая модель автоматической коробки передач имеет собственные отличия, преимущества и недостатки. Поэтому не стоит делать вывод, что отсутствие педали сцепления говорит о том, что все автоматы абсолютно одинаковые.

Виды АКПП

Существует три основные группы автоматических коробок передач:

1. Гидромеханические. Такие модели появились одними из первых, и поэтому зачастую их называют классическими АКПП.
2. Вариаторы CVT. Отдельный тип автоматических коробок, имеющий свои особенности.
3. Роботизированные. Представляют собой механические коробки передач.

При этом удивителен тот факт, что далеко не каждый владелец авто способен заметить разницу между представленными вариантами. Однако определиться с тем, какая именно коробка передач установлена в автомобиле, получается в процессе его эксплуатации.

Отдельное внимание стоит уделить вариаторам, так как они имеют ряд особенностей, на которые водителю нужно обратить внимание. При прочтении этой статьи можно узнать, как ездить на вариаторе и что учитывать в процессе эксплуатации автомобиля с такой КПП.

Что представляет собой вариатор и как на нем ездить?

Прежде всего, необходимо разобраться, что представляет собой вариатор. Данный вид автоматической коробки передач является бесступенчатой автоматической трансмиссией. Уже этот факт значительно отличает вариаторы от стандартных аналогов.

Дело в том, что в вариаторе переключение скоростей происходит не резко, а плавно и без каких-либо задержек. Благодаря данной особенности водителю становится проще управлять автомобилем. Транспортное средство достаточно быстро разгоняется, и при этом машина движется без рывков.

Еще одна особенность вариатора заключается в экономии топлива. Также, если сравнивать CVT с обычной АКПП, то первый вариант более рационально распределит нагрузку на ДВС и трансмиссию, что приводит к увеличению срока службы силового агрегата.

Однако не стоит думать, что этот тип идеален, и лучше предпочесть его классической автоматической коробки передач. Это далеко не так. Основная причина заключается в низкой ремонтопригодности вариаторов, а также в высокой стоимости их обслуживания.

Помимо прочего, в процессе эксплуатации CVT необходимо учитывать огромное количество ограничений – это ответ на вопрос «Как правильно ездить на вариаторе?» Дополнительно стоит отметить, что вариаторы хуже остальных переносят крутящий момент и считаются практически неподготовленными к большим нагрузкам. Поэтому владельцам автомобилей с данной коробкой передач рекомендуется стартовать плавно, постепенно поднимая обороты.

Если же проигнорировать перечисленные выше требования и рекомендации, вариатор мгновенно выйдет из строя, а на его ремонт придется потратить огромные средства.

Дополнительные недостатки

То, о чем говорилось выше, не единственная проблема, которая может возникнуть в процессе эксплуатации рассматриваемой коробки передач. Среди дополнительных недостатков можно отметить еще несколько.

Прогрев

Вариатор требует обязательного прогрева в холодное время года. Дело в том, что данная коробка передач очень чувствительна к смазке, и при любых понижениях температуры масло хуже распределяется внутри агрегата, вызывая возникновение неисправности.

При этом стоит отметить, что для данного типа стандартный прогрев коробки передач не подойдет, так как агрегат заметно отличается по своей конструкции от гидромеханического автомата. Чтобы прогреть вариатор потребуется сначала прогреть ДВС и включить режим N буквально на несколько секунд. Эти действия приведут к прогреву гидромуфты.

Только после этого можно потихоньку приступать к движению, избегая больших нагрузок на агрегат. Нерадостной новостью для владельцев вариаторов станет то, что в случае опускания температуры ниже 30 градусов по Цельсию от поездок на автомобиле с подобной коробкой передач лучше отказаться. Этот момент стоит учитывать тем, кто хочет знать, как работает коробка вариатор.

Страх пробуксовок

Проблема, связанная со страхом вариатора перед пробуксовками и повышенными нагрузками, не позволяет поставить автомобиль с такой коробкой в ряд внедорожников, готовых к суровым условиям загородных дорог.

CVT вряд ли поможет справиться с застрявшим в грязи автомобилем, а также абсолютно не выдержит буксировку прицепов, которые обычно рассчитаны на перевозку габаритных и весомых грузов.

Если говорить более понятным языком, то на автомобиле с коробкой передач CVT не рекомендуется покидать пределы города, а также стараться избегать использования прицепов. В редких случаях автомобиль способен осуществить буксировку прицепа, если вес груза не превышает допустимых показателей. Однако в подобной ситуации ограничениями также станут скорость транспортного средства и расстояние, на которое дозволено перевезти груз.

В ситуациях, когда автомобиль с вариатором застревает в грязи или снегу, от самостоятельных попыток выехать можно отказаться. Любая попытка переключить селектор в режим «раскачивания» авто приведет к возникновению неисправности в конструкции транспортного средства.

Обслуживание

Отдельное внимание стоит посвятить обслуживанию вариатора. Этот процесс потребует регулярной проверки масла, а именно – его:

• уровня;
• состояния.

При этом очень важно учитывать, что при необходимости заливать можно только проверенные и зарекомендовавшие себя продукты. В противном случае вариатор мгновенно выйдет из строя.

Нетрудно догадаться, что масло для CVT – особое. Данный продукт должен обеспечивать смазку взаимодействующих друг с другом поверхностей, а также предотвращать возможное проскальзывание элементов.

Часто менять масло не рекомендуется. Оптимальным вариантом станет замена при прохождении автомобилем около 60 тыс. км. Но это, если верить теории. Если же довериться практике, то лучше менять масло каждые 35 тыс. км пробега авто.

Как уже было отмечено, в процессе эксплуатации CVT нередко случаются:

• сбои;
• поломки.

Чтобы своевременно обнаружить неисправность, рекомендуется обращать внимание на поведение коробки передач. Так, например, выход из строя какого-либо датчика может повлечь за собой перевод вариатора в аварийный режим, что уже должно стать тревожным сигналом.

В этом случае водителю рекомендуется как можно быстрее устранить неисправность. Игнорирование возникшей проблемы и дальнейшая эксплуатация транспортного средства приведут к поломке ремня вариатора и других элементов конструкции. Именно поэтому важно разбираться с тем, как работает вариатор на автомобиле.

Таким образом, понятно, что любые обнаруженные отклонения от нормы требуют непременной реакции владельца авто. Если вовремя не устранить причину возникшей неисправности, можно столкнуться с затрудненной работой вариатора и его дальнейшей поломкой.

Итоги

Исходя из всего вышесказанного, можно сделать вывод, что, несмотря на то, что вариатор позволяет сделать поездку на транспортном средстве комфортной, а также экономит топливо, рассматриваемая коробка передач обладает существенными недостатками.

Так, владельцу авто с рассматриваемой коробкой передач стоит учесть, что агрегат не способен выдержать большие нагрузки. Также вариатор не работает в суровых и холодных условиях и абсолютно неэффективен, если речь идет о буксировке транспортного средства.

Использование автомобилей с коробкой CVT подойдет тем, кто не желает покидать пределы города. Эксплуатация авто в черте города по хорошим дорогам не вызовет никаких проблем в работе вариатора, а также позволит продемонстрировать все его хорошие качества. Отсутствие резких стартов, пробуксовок и постоянных обгонов – вот чего стоит придерживаться тем, у кого автомобиль снабжен коробкой CVT.

Наконец, езда на вариаторе потребует регулярного обслуживания данного узла. Владельцу авто с коробкой CVT потребуется постоянно проверять уровень и состояние масла, а также производить регулярную замену.

Если учесть все описанные выше нюансы, принять во внимание требования эксплуатации коробки и постараться сделать так, чтобы автомобиль передвигался в основном по хорошим дорогам, то вариатор CVT прослужит долго и без каких-либо серьезных поломок.

Вариатор как можно долго ехать. Правильная эксплуатация вариатора

Вариативная или бесступенчатая автоматическая коробка передач, еще недавно считавшаяся диковинкой, все чаще предлагается в современных модификациях моделей. Так, установка вариатора часто присутствует в новых автомобилях Ауди, Ниссан, Тойота, Хонда, Митсубиси и других ведущих автомобильных марок мира. Давайте рассмотрим, чем же хорош вариатор, каков принцип работы данного вида АКПП и каковы плюсы и минусы в сравнении с классическим автоматом.

Даже не будучи владельцем авто с вариативной коробкой, многие просматривая автомобильные издания или таблицы, в которых собраны технические характеристики, наверняка встречали слово вариатор. К автоматическим коробкам переключения передач все уже привыкли, а к механическим тем более. Вариатор же оказывается на слуху у большинства обывателей реже. Хотя он не является какой-то новой разработкой современных автокомпаний, а изобретен был еще несколько веков назад.

Самый первый вариатор придумал не кто иной, как Леонардо да Винчи в 1490 году, а патент на данный агрегат был выдан во второй половине ХIХ века. Стоит заметить, что способный ездить автомобиль с такой трансмиссией впервые появился только через пятьсот лет после ее изобретения – в 50-х годах ХХ века. Вариатор устанавливали на легковые машины марки DAF (тогда этот производитель еще занимался выпуском легковушек наряду с грузовиками). Впоследствии чем-то подобным оснащали и некоторые модели автомобилей Volvo, но широкого распространения такой вид АКПП не получил, в отличие от настоящего времени.

Устройство вариатора

Вариатор, или по-английски continuously variable transmission (CVT), внешне представляет собой ту же автоматическую коробку передач. С виду невозможно определить, что в машине установлен именно он, ведь рычаг его ничем не отличается от рычага обычной классической АКПП, даже режимы трансмиссии те же: P, R, N, D. Однако принцип работы вариатора совершенно другой, в нем нет привычного, фиксированного количества передач, таких как 1-я, 2-я и так далее. Передач в вариаторе огромное множество, они постоянно варьируются, отсюда и название самого устройства. Именно поэтому нет никаких толчков ни при трогании автомобиля с места, ни при переходах с одних оборотов на другие. Вариатор в процессе езды машины, по мере ее разгона и замедления, плавно и аккуратно меняет передаточное число.

Принцип работы вариатора

Среди вариаторов есть много типов, в зависимости от устройства. Это и цепные, клиноременные и тороидальные, но встречаются и другие виды привода. Самый распространенный среди них тип вариатора — клиноременный со шкивами переменного диаметра, о котором и пойдет речь далее.

Чтобы было немного понятнее, как устроен такой вариатор, можно представить себе две одинаковые трубки, расположенные параллельно и недалеко друг от друга. Если стянуть их резинкой и начать крутить одну из них, то сразу будет раскручиваться и другая, причем скорость их будет одинаковая. Однако если трубки будут разного диаметра, то соотношение скоростей будет совсем другое – более широкая трубка будет крутиться медленнее.

Принцип работы вариатора такой же, только диаметр таких вот цилиндров у него постоянно изменяется. Он состоит из двух шкивов, каждый из которых представляет собой пару конусов, расположенных вершинами друг к другу. Между этими шкивами зажат специальный клиновый ремень.
Каждая пара конусов, двигаясь в направлении друг к другу и обратно, изменяет рабочий диаметр шкивов. Когда конусы будут раздвигаться, ремень, обращенный к ним ребрами, будет проваливаться в середину шкива и огибать его по меньшему радиусу. При движении конусов друг к другу радиус получится, наоборот, больший.
Управляет шкивами обычно гидравлическая система, которая строго синхронизирует сближение конусов одного шкива и расхождение конусов другого. Один из шкивов расположен на ведущем валу, идущем от двигателя, а второй – на ведомом, идущем к колесам. Благодаря этому возможно наладить изменение передаточного отношения в очень широком диапазоне.
Для обеспечения возможности совершения автомобилем заднего хода в коробке-вариаторе предусмотрен специальный узел, который меняет направление вращения выходного вала. Этим узлом может являться, например, планетарная передача.

Ремень вариатора

Особого внимания требует вопрос о том, какой же ремень используется в вариаторе. Потому что обычный текстильный прорезиненный ремень, используемый для привода генератора или кондиционера и прочем подобном оборудовании, здесь не подойдет, так как его ресурс будет очень маленьким — он скоро износится. Клиноременные вариаторы имеют ремни с весьма сложным строением.
В качестве ремня может быть использована лента из стали со специальным покрытием либо совокупность стальных лент (тросов) со сложным сечением, с нанизанным на них множеством тонких стальных пластинок в форме трапеции. Края этих пластинок соприкасаются со шкивами. Стоит отметить, что именно такое устройство позволяет ремню иметь толкающие свойства, способность передавать мощность не только той своей частью, которая бежит к ведущему валу, но и обратной. В этой ситуации обычный ремень просто бы сложился, попытавшись передать сжимающее усилие, а стальной, наоборот, становится более жестким.
Также выступать в роли ремня вариатора может и широкая стальная цепь из пластин, своими краями контактирующая с конусами шкивов. Такой ремень, в частности, используется в вариаторах, устанавливаемых на автомобили Audi.

Смазка цепи осуществляется особой жидкостью, которая способна изменять свое фазовое состояние при сильном давлении на нее в месте, где она соприкасается со шкивом. Поэтому цепь способна передавать довольно большое усилие, почти не проскальзывая, хоть площадь контакта совсем небольшая.

Чем хорош вариатор

В зависимости от того, какая программа выбрана, вариатор будет самостоятельно менять при разгоне передаточное число. При езде на автомобиле с обычной коробкой осуществляется постепенное переключение передач и увеличение оборотов двигателя. А автомобиль с вариатором набирает скорость на неизменных оборотах, соответствующих максимальной величине крутящего момента. Изменяется при этом передаточное отношение.
Тем, кто пересядет с машины, работающей с привычной коробкой передач, на авто с вариатором, будет наверняка некомфортно набирать разгон. Ведь, после нажатия водителем педели газа двигатель выходит сразу на высокие обороты, и в течение всего набора скорости продолжает оставаться на них, при этом двигатель работает на высоких оборотах, издавая довольно ощутимый рев. Зато темп разгона у таких автомобилей выше, чем у машин с традиционной АКПП, и это можно отнести в плюсы вариатора.
Иногда настройки вариатора делают такими, что разгон с его помощью по ощущениям напоминает разгон с ростом оборотов двигателя. Конечно, когда автомобиль двигается в гору или замедляется, вариатор не останется на высокой передаче, даже если нажимать педаль газа. Его шкивы просто передвинутся назад для повышения выходного крутящего момента.
На некоторых машинах существует возможность устанавливать режим с определенным количеством так называемых «виртуальных» передач, между которыми вариатор будет переключаться подобно классической АКПП. В таком случае можно переключать эти установленные передачи даже самостоятельно, как на коробке-автомат с наличием ручного последовательного режима.

Минусы вариатора

Несмотря на такое большое количество достоинств, вариатор не лишен и недостатков. Одна из проблем – неспособность работать с более современными мощными двигателями, поэтому вариаторы и начали распространяться преимущественно в автомобилях компактного и среднего класса.
Однако нельзя не отметить, что создаются и такие вариаторы, которые способны на большее. Например, клиноременный вариатор с цепью Multitronic успешно работает на Audi A4 2.0 TFSI, мощность двигателя которого составляет 200 лс. А внедорожник Nissan Murano с двигателем V6 на 3,5 литра, развивающим 234 лс, оснащается клиноременным вариатором X-Tronic. Это чуть ли не самая крупная и тяжеловесная модель, на которую устанавливается вариатор. И при современном развитии технологий это, скорее всего, еще не предел.
Еще одним недостатком вариаторов является их дорогостоящее обслуживание и ремонт, а также потребность в специальной трансмиссионной жидкости, которая тоже обходится недешево. Для работающего на ремне вариатора замена ремня требуется каждые 100-150 тысяч км пробега. Замена масла на вариаторе может производиться чуть реже, чем в коробках-автомат (раз в 40-50 тысяч км), но и стоит оно гораздо дороже.
Несмотря на указанные минусы, вариаторы все-таки приобретают все большую популярность, причем стоимость их ниже, чем хороших автоматических коробок.
Благодаря тому, что в вариаторе число передач не ограничено, двигатель получает возможность работать на самых благоприятных для него режимах, будь то необходимость сильного и резкого разгона или неспешность при спокойном движении. Поэтому модели, оснащенные бесступенчатыми автоматическими коробками передач, считаются высокоэкономичными и в то же время обладающими высокой динамикой.

Стоит также отметить, что в последние годы идет тенденция к увеличению количества передач в коробках-автомат. Новейшие модели автоматических трансмиссий для легковых автомобилей насчитывают уже 8 и даже 9 ступеней. Такие меры принимаются как раз для достижения максимально возможной топливной выгоды и динамики разгона. Не исключено, что в ближайшем будущем начнут появляться АКПП с десятью, а то и с двенадцатью ступенями. Но все же вариаторы уже давно занимают то место в автомобильном мире, куда обычным автоматическим коробкам передач с их планетарными передачами-переключателями не добраться никогда. Потому что количество передач, имеющихся у вариатора, сосчитать просто невозможно.

Вариаторные трансмиссии для многих автолюбителей – штука непонятная и сложная. Не мудрено, ведь в наш век человек не должен разбираться в автомобиле для того, чтобы на нём ездить. Так или иначе, некоторую специфику пользования этими КПП лучше знать, иначе коробка может и не дожить до тех самых 200 ткм, которые обещал производитель, ведь случаи поломок и до 100 ткм отнюдь не редки.

Для того, чтобы понять как правильно ездить на вариаторе нужно осознать, что слабое место этого вида КПП – хроническое недержание большого крутящего момента и резких пиковых нагрузок. Но это не всё. За экономичностью и плавностью бесступенчатых трансмиссий стоит масса особенностей, о которых не предупреждают дилеры, когда отдают свои детища в руки пользователя.

Не гонять

В большинстве бесступенчатых трансмиссий используется гидротрансформатор, который не любит пропущенные сроки замены масла

Как уже говорилось, ВКПП не любит большой крутящий момент, а это значит, для того чтобы правильно ездить на вариаторе нужно научиться придерживать коней. Даже хвалёный Lineatronic Subaru при должном управлении педалью газа проезжает 300 ткм и нередко «наказывает» гонщиков до рубежа 100 ткм. Вариатор – плавный и экономичный. Не заставляйте его работать не по специальности.

Круиз-контроль – «убийца» вариатора

«Задранный» конус – приговор для вариатора

Дольше всего вариатор служит, когда вся рабочая площадь конусов используется равномерно. При разгонах и замедлениях ремень (цепь) всё время перемещается по поверхности конусов, задействуя все участки. Стояние в пробках заставляет «ленту» протирать проплещину в определённой части конусов и однажды на ней образуется невидимая глазу, но вполне ощутимая при разгоне «ступенька». Хотя в пробках хотя бы какое-то перемещение ремня есть, всё-таки больше всего вариатор страдает при монотонном движении по трассе с одной и той же скоростью, особенно на круиз-контроле. В этом случае износ трущихся деталей максимальный, плюсом ко всему в группу риска включаются подшипники осей.

Плавнее, пожалуйста

Цепные вариаторы несколько выносливее. Ремень же придется менять каждые 150 ткм

Как Вы уже, наверное поняли при владении авто с вариатором про прицеп, перегрузы и бездорожье лучше забыть сразу, так как в таких случаях КПП будет самым слабым звеном трансмиссии и пострадать при этом может не только ремень с конусами, но и гидротрансформатор, либо пакет фрикцонов, смотря что используется в Вашей коробке.

Помимо всего. Вариатор не любит резкой пиковой нагрузки. Например, буксуя на льду, ведущие колеса резко попадают на сухой асфальт и «бьют» по коробке. То же самое при неистовом налёте на бордюр. Один такой инцидент с проскоком ремня способен приговорить ВКПП к замене.

Менять масло

При работе любых механических узлов появляются продукты износа, которые играют против самих же деталей. ВКПП, как не самому надёжному узлу, эти «песчинки» вредны особенно. Замена масла в вариаторе полезна не только профилактическими свойствами, но и позволяет вовремя диагностировать надвигающиеся проблемы до тех пор, пока они не дали о себе знать. К примеру, на поддоне можно увидеть стружку и решить для себя продавать машину или нет.

Вот такой «ежик» означает, что либо Вы затянули со сроками замены масла, либо износ вариатора уже чрезмерен

Надеюсь, эти простые совету помогут Вам сохранить свой автомобиль в том состоянии, в котором мы, автоподборщики , рекомендуем к покупке своим клиентам.

Как правильно ездить на вариаторе (CVT) обновлено: Апрель 21, 2019 автором: Stop-autohlam

Как ездить на вариаторе

С правилами езды на автомобилях с вариаторными коробками русские водители познакомились относительно не так давно. К отсутствию третьей педали в машине привыкнуть успели многие (рядовая Коробка автомат). Но заблуждаются те, кто ставит символ равенства меж автоматом и бесступенчатой коробкой. Аспекты работы вариатора требуют самого внимательного рассмотрения. Как ездить на вариаторе?

Правила вариаторной езды

CVT — латинская аббревиатура, значащая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится механизмом работы. Какие щетки устанавливаются на Рено Сандеро Степвей. Выбираем дворники – как правильно поменять, какой размер подойдет, как выбрать дворники и щетки. Смена передач идёт плавненько, без толчков, благодаря корректировки диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Как правильно это сделать? Видео от Максима Хомяка «Как правильно ездить на cvt. Сидячий за рулём не отвлекается на переключение скоростей. Работа автоматики уменьшает время разгона, сберегает горючее, выбирает лучший режим работы мотора.

Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Перекатистый звук спортивного автомобиля на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение характеристик работающего агрегата, убирая лишнюю нагрузку.

Подробно о плюсах

Тс, оснащённое CVT, имеет ряд положительных качеств, прибыльно отличающих его от машин с «механикой» и Коробка автомат. Главная » Коробка передач » Вариатор » Как ездить на вариаторе. К преимуществам совершенно точно относятся:

• отлично набирается скорость;
• более экономно расходуется горючее;
• оптимизируются критические нагрузки на движок;
• возрастает период регламентных сервисных и ремонтных работ;
• повышен класс экологической безопасности.

Дело в масле

Выслеживать уровень и качество масла в КПП — обязанность автолюбителя. В случае с бесступенчатой трансмиссией необходимо относиться к этому особо кропотливо. уважаемые собратья прошу проинструктировать как ездить на вариаторе: трогание(последовательность операций), остановка, трогание и остановка на светофоре, как переключать и надо ли в. Полностью все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Поменять его придётся нередко.

CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его цены, автовладельцев оно не разорит.

Поменять жидкость в коробке с неидентичными спецификациям чертами — большой риск. Техно документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого нюанса с высочайшей степенью вероятности приведёт к незапланированным растратам, их размер может очень огорчить обладателя авто. Если без помощи других уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру либо в официальный технический центр, где обслуживаются авто подходящей марки.

На сто процентов поменять жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, зависимо от производителя эти данные могут отличаться в огромную либо наименьшую сторону. Русские реалии существенно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).

Эксплуатация вариатора (краткая инструкция)

Латинские литеры, заместо цифр на рукояти переключения МКПП, означают последующее:

• «P» — парковочный режим. Стоянка на длительное время, происходит блокировка системы управления. При зажигании нужно убедиться, что рычаг установлен на этой же отметке;
• «D» — машина в движении. Автомобиль едет вперед с соответствующей плавной сменой ступеней;
• «N» — аналог «нейтралки». В бесступенчатом варианте КПП используется при парковке с наклоном.

Похожие новости

ПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ И УХОД ВАРИАТОРА

ЭКСПЛУАТАЦИЯ И УХОД ЗА ВАРИАТОРОМ Я В ВК:Avto-Max Plus

Как

правильно ездить на вариаторе

Направьте внимание, как Аутлендер с вариаторе набирает скорость, в то время как обороты держатся на этом же уровне,.

Метод действий шофёра таковой: выдавить педаль тормоза до полной остановки → ручку коробки установить напротив «N» → застопорить машину на ручнике → резко отпустить и опять надавить тормоз → перевести в режим паркинга «P». Необыкновенный порядок манипуляций обоснован специфичностью взаимодействия механических узлов при остановке: вал в CVT блокируется стержнем малой толщины, который нетрудно деформировать (совсем попортить) при халатном паркинге «на скорости».

• «L» — завышенные обороты и эффект торможения движком. Как правильно ездить на вариаторе: особенности. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

Многие автоконцерны добавляют ещё две позиции:

• «S» — спортивный. Движок выводится на полную мощность;
• «E» — экономный. Как ездить на вариаторе. Расход горючего минимизирован.

Резко нагружать не стоит

Машинам с вариаторами резко растущие нагрузки противопоказаны. Они становятся виновниками внеочередных посещений 100 и следующего ремонта. Это недочет CVT-коробок конструкторы пока не решили.

Прогрев вариатора обязателен при низких температурах. Прохладное масло в коробки плохо распределяется снутри системы, часть частей и деталей остаются без смазки. Как правильно поставить колодки на газель. Прогревать по типу автоматической коробки передач путём переключения режимов «P-R-N-D» и назад не рекомендуется, потому что это не улучшает прогрев. Помните вариатор устроен полностью по-другому, ежели другие КПП. Как вариант можно на несколько секунд включить нейтраль — «N», это мало прогреет гидромуфту (сцепление).

Трогаться с места необходимо убедившись, что автомобиль прогрелся до нужного предела. После начала движения придерживаться размеренной манеры езды минимум километр, это стопроцентно дозволит прогреть все элементы коробки. Расходы на избыточное горючее сберегут издержки на установка новейшей КПП.

Чем ниже температура среды, тем подольше нужно прогревать коробку. При температуре -35 °C лучше не эксплуатировать автомобиль с CVT. Если вы всё-таки отважились на поездку в сильный мороз, то прогревать рекомендуется более 30 минут и всю дорогу придерживаться очень щадящего режима езды.

В Европе (Финляндии) отыскали кандидатуру холостым оборотам двигателя для прогрева. Авто снабжаются электросистемой поддержки рабочей температуры. Машина запитывается от электросети через обыденную штепсельную вилку. Машины с таким оборудованием просто выяснить по соответствующим вырезам на бампере.

Бездорожье не рулит

Ездить на автомобилях с вариаторной КПП вне дорог не лучше. Пусть не вводят в заблуждение автовладельцев всемирно известные производители кроссоверов. Вседорожники с CVT автоматом зачисляются в «паркетники».

Обладателям бесступенчатой коробки лучше держаться городка и шоссе с твёрдым покрытием.

Похожие новости

Нет буксировке

Буксовать, равно как и буксировать, на CVT не стоит. Эти деяния опасны для агрегата. Вариант взятия автомобиля на буксир есть — при включённом моторе (смазка защитит детали от лишнего трения), стоит ознакомиться с аннотацией по эксплуатации. как правильно снять аккумулятор с форд фокус, шевроле круз На сайте АКБ-Даром. И даже не взирая на это бывают случаи поломок, в особенности КПП с пробегом, потому мы не советуем его буксировать, ведь эвакуатор стоит еще дешевле чем ремонт. Неисправность мотора приводит к неминуемому общению со службой эвакуации, есть другой но очень трудозатратный вариант, отсоединения полуосей от ведущих колес.

Соответственно использовать машину в качестве тянущего средства другого авто категорически не рекомендуется. Очень допустимое условие — транспортирование автоприцепа весом не превосходящего допустимого. Четкая информация о грузоподъёмности и расстоянии, на которое можно буксировать прицеп, определенной модели указана в техпаспорте.

Пробуксовка — очень вредное действие. Заглохнув на ухабах либо в грязищи, следует бросить пробы выехать без помощи других. Как правильно Но далеко не каждый автомобилист знает, как ездить на вариаторе. Передвигая селектор меж отметками «D» и «R» можно достигнуть только скоротечного износа шлицевых соединений. Приметно сократится ресурс шестерней. Чтоб убрать поломку, узел разберут, что значительно стукнет по кармашку автолюбителя.

Внимание, датчики!

Без корректной работы контрольных устройств обеспечить безопасность поездок нереально. Выслеживать их состояние повсевременно — насущная необходимость. Прекращение функционирования 1-го датчика может привести к выходу из строя целого узла.

Если датчик контроля скорости повреждён, то блок управления автоматом переводит ремень коробки в среднее аварийное положение, движок экстренно тормозит. Относительно недавно появилась высокотехнологичная альтернатива АКПП и МКПП – вариатор. Как правильно ездить на вариаторе Nissan Qashqai и X-Trail. Угроза деформирования ремня становится более чем реальной. При движении в скоростном режиме может даже порвать ременной привод. Понижение оборотов увеличивает процент «выживания» CVT.

Для желающих приобрести машину с пробегом есть непререкаемое правило — меняйте датчик скорости. Безотступно предлагается приобрести необычную версию от производителя и испытанного поставщика. Аналогично следует поступить с датчиками уровня и давления масла. Как правильно эксплуатировать и ездить на автомобиле с вариаторной коробкой передач знают далеко не все. Весь комплект датчиков должен находиться в исправном состоянии.

Как нужно заменять масло в вариаторе Toyota Как выполнить подмену масла в вариаторе Тойота? Данный вопрос задает себе множество российских автолюбителей. Вариатор представляет собою устройство, передающее крутящий момент в двигателе. Кроме того, благодаря нему обеспечивается мягкость и плавность изменения передаточного соотношения в определенном д…

У меня много статей про автоматические коробки передач (особенно сильно я люблю обычную АКПП). Однако второй по распространению я считаю вариатор или CVT, достаточно много автомобилей выпускается именно с такой трансмиссией. Когда вы выбираете новую машину (или даже Б/У) перед вами обязательно встанет такой выбор что брать — вариаторную трансмиссию, гидротрансформаторную или роботизированную? Если обычный «автомат» изучен «вдоль и поперек» (если возникают проблемы, то они все известны), с роботом тоже все понятно (пока не стоит в его сторону смотреть). То вот третий тип вроде и надежный, но мало кто знает, что это такое, какой принцип его работы, основные плюсы и минусы. То есть это такая «темная лошадка». Сегодня я постараюсь простым языком раскрыть тему, рассказать чего стоит бояться, а чего нет …

Проблемы этой автоматической трансмиссии очень схожи с обычной «гидротрасформаторной» не смотря на различность конструкций (мы уже их ). В конце я постараюсь вам рассказать в видео версии как продлить ей срок службы, чтобы она ходила долго и без проблем. Однако для начала определение

Определение

Вариатор — вариаторная коробка передач – CVT (Continuously Variable Transmission – бесступенчатая трансмиссия) – тип автоматической коробки передач, которая плавно передает крутящий момент от двигателя колесам (или другим движителям, например судовым винтам), не имеет передач, но может автоматически менять передаточное соотношение по заданной программе либо в ручном режиме.

Нужно отметить что эта коробка в отличие от своих собратьев АКПП и РОБОТА не имеет переменных передач, то есть нет привычных толчков при смене передаточных чисел, набор скорости здесь четкий и ровный, КПД (если верить характеристикам, не существенно но больше), благодаря своему строению

Принцип работы

Как вы поняли сверху — здесь нет передач, а изменение передаточного числа (повышение или понижение) идет плавно, на «заданные значения». Конечно, здесь есть программная составляющая, которая позволяет создавать «ступени», но они сделаны программно, для ручного управления, например по грязи или снегу (когда нужна максимальная тяга и не важна скорость). А сама коробка бесступенчатая – что позволяет передавать усилия от силового агрегата колесам более точно.

На данный момент существует два основных строения вариатора:

• Это клиномерные . Они применяются на 95% машин оснащенных такой трансмиссией
• Тороидные . Из-за более сложного строения и настроек, сейчас практически не применяются

Так как клиномерный это сейчас самый распространенный тип (он устанавливается на большое количество NISSAN, AUDI, INFINITY и т.д.) начнем именно с него

Итак, здесь передаточное число передается от одного шкива (ведущего — он связан с силовым агрегатом), другому (ведомому – связан с приводами и далее с колесами) по средствам специального ремня.

Изменение числа происходит за счет изменения диаметра шкивов. Они не «литые», а сделаны разборными, а именно из двух половин конической формы (посаженных на вал), которые могут расходиться и сходиться. Как становится понятно — диаметр в точке соприкосновения шкива с ремнем постоянно изменяется в зависимости от нагрузки и скорости.

Простыми словами, происходит все так: – когда автомобиль «трогается», ему нужно максимальное усилие, чтобы сдвинуться с места. Чтобы нагрузка на мотор была минимальна — ведущий вал должен быть самого малого диаметра (конусы разводятся в точке соприкосновения). Ведомый в своем случае должен быть максимального размера (его конусы наоборот сводятся). Таким образом – ведущий должен сделать несколько оборотов, чтобы сдвинуть ведомый всего на один (число максимальное) — это очень сильно снижает усилие на силовой агрегат, и работать ему легче.

После того как скорость вырастает, передаточное число должно изменяется в меньшую сторону – это нужно для того чтобы снизить тяговое усилие, но увеличить обороты на ведомом валу. Происходит все наоборот – конусы ведущего шкива начинают сходиться (диаметр растет), а ведомого – расходиться (убавляется).

При максимальном размере ведущего вала и минимальном ведомого, первый сделает один оборот, а вот второй должен сделать несколько (поэтому его скорость вращения максимальная), но при таком раскладе и нагрузка на мотор значительно больше.

Как вы поняли за счет изменения диаметров двух валов и ременной передачи между ними – достигается нужное передаточное число

Сейчас небольшая анимация, смотрим

Тороидный тип вариатора имеет совершенно другой принцип работы. Здесь усилие передается при помощи специальных роликов которые зажаты между валами, они имеют тороидную форму (отсюда и название) и расположены на одной оси

Чтобы в такой конструкции изменить передаточное число нужно изменить положение роликов. Для максимальной тяги нужно повернуть роликовые зажимы в сторону ведомого вала, в таком положении диаметр контакта ролика и вала будет минимальный, а у ведомого – максимальный.

При наборе скорости нужно уменьшение числа и увеличение вращения, ролики отводятся в другую сторону (ведущего вала), при этом диаметры меняются противоположно.

Думаю это понятно, больше не будет заострять на этом внимание.

Устройство вариатора

Смысл имеет рассказать о работе клиномерной вариаторной коробки передач (потому что собрат сейчас практически не продается).

Коробка устанавливается на двигатель (либо продольно, либо поперечно). Для того чтобы плавно соединить ее с мотором и в нужные моменты отключать (нейтральный режим), предусмотрена система сцепления.

Сейчас многие производители ушли на гидротрансформатор, схожий устанавливается на классическую АКПП. Однако другие производители могут использовать другие типы – центробежные, электромагнитные или многодисковые (мокрые варианты). Использования гидротрасформатора обусловлено высокой производительностью и высокими эксплуатационными характеристиками, в том числе и долговечностью.

Теперь про само устройство вариатора. Описать его достаточно сложно, все же это не простая конструкция, но я постараюсь:

• Валы с изменяемыми конусами. Про это еще раз я рассказывать не буду (принцип рассказал наверху). Хочется отметить, что из-за больших нагрузок поверхности конусов вариатора делаются из высокопрочных сталей
• Ремень или цепь. Предназначены соединить два вала. Ремнем можно назвать с натяжкой, все потому что он состоит из специальных металлических лент соединенных между собой специальными фасонными частями имеющими вид бабочки и придающих специальную похожую на клин форму. Работает он боковыми частями, которыми благодаря силам трения он контактирует с клиньями шкивов. Тем самым передается момент от одного вала на другой. Стоит отметить, что другие производители, например AUDI используют цепной механизм, она имеет большое количество мелких звеньев и обеспечивает малые радиусы изгиба. Работает она уже не боковой поверхностью, а торцевой. И цепь, и ремень рассчитаны на высокие нагрузки, но они не переносят высоких перегревов (могут деформироваться)

• Масло. Да не удивляйтесь, смазка внутри также является важной составляющей и к ней предъявляют высокие требования, обычно здесь идет , которая заливается в автомат. Нужна она не только для смазки, но и для нагнетания давления в насосе чтобы раздвигать или сдвигать конусы
• Масляный насос. Как раз и нагнетает давление в системе

• Гидроблок. Он руководит подачей масла в нужные каналы, то есть либо в один конус (вал), либо в другой. Кстати пробуксовки и прочие пинки, и толчки могут быть связаны именно с ним.

• Фильтра. Их может быть много, как в самом гидроблоке, так и за его пределами. Они улавливают грязь и мелкие металлические частицы с ремня и конусов, не давая им забивать мелкие каналы

• Радиатор. На вариаторной коробке передач он ОБЯЗАТЕЛЕН! Запомните, эта трансмиссия очень быстро перегревается при пробуксовках и высоких нагрузках, поэтому чтобы охладить масло, нужен внешний радиаторный блок. Некоторые на паркетниках которые любят лазить в грязи и буксовать (например Mitsubishi Outlander) ставят дополнительные радиаторы, чтобы убрать излишний нагрев

• НУ и последнее это блок управления вариатором. Это электронное устройство, которое работает в паре с ЭБУ, получая от него нужные команды. Оно дает приказания электроники и валам принять ту или иную конфигурацию, которая отвечает данной скорости и нагрузке

Это устройство в двух словах, для того чтобы понять общий принцип работы. Стоит отметить, что изначально у вариатора не было реверсного вращения, то есть движения назад. Поэтому в конструкцию внедрили планетарную передачу, которая позволяет это сделать. Однако это намного усложнило конструкцию.

Пару слов — про масло и фильтра

Не могу промолчать и не высказаться про этот пункт подробнее. Масло в CVT также является очень важной составляющей в работе всего устройства в целом, как собственно и масляный фильтр. Многие производители, официальные дилеры могут вас заверять, что оно здесь залито на весь срок службы. ЭТО КРАЙНЕ НЕ ВЕРНО!

Масло и фильтр являются расходными материалами и многие производители говорят что нужно менять их раз в 60 000 км, а в сложных условиях (коими являются наши Российские реалии – морозы, снег, жара, дожди, грязь и пробки в мегаполисах) стоит менять еще чаще, лично я бы советовал через 40 000 км.

ЧТО БУДЕТ ЕСЛИ НЕ СМЕНИТЬ? Масло изнашивается и зачастую пригорает (от большого пробега), образуя внутри отложения, которые могут забивать различные каналы и фильтра. Основной фильтр также может забиваться отложениями, металлической пылью и прочими «продуктами работы». В итоге падает давление от масляного насоса до магистралей гидроблока и собственно самих конусов, которые сводятся на валах. Вариатор начинает буксовать, пинаться, или даже может встать в аварийный режим.

Ещё лет семь тому назад мало кто из автомобилистов нашей страны, да и близлежащих территорий, имел представление о том, что такое вариаторная коробка передач и в чём её отличие от традиционной «механики» и уже привычного «автомата». Но уже на сегодняшний день, наверное, каждый производитель имеет в своём модельном ряду транспортные средства с такой коробкой передач.

В силу своего новаторского веяния, вариатор ещё не полностью познан каждым автомобилистом. Не так много водителей знают, как правильно ездить на вариаторе, понимают все тонкости его эксплуатации, а также могут оценить все преимущества и недостатки данной коробки.

Принцип работы вариатора

Вариатор является автомобильным узлом или агрегатом с внешним управлением , который автоматически изменяет передаточное число, выбирает оптимальные значения в зависимости от нагрузки силового агрегата и его оборотов. В результате мощность мотора используется с максимально возможной эффективностью. В разного рода технике подобные конструкции многих разновидностей можно встретить достаточно часто.

В автомобилестроении же применяются только два вида вариаторных механизмов: тороидные и клиноременные. В чём же заключается принцип работы вариатора как достаточно нового трансмиссионного механизма?

Вариаторы клиноременного типа известны уже давно. Главными деталями такой коробки передач являются раздвижные шкивы, которые соединены между собой ремнём с сечением трапецеидальной формы. Когда половинки шкива сдвигаются друг с другом, происходит выталкивание наружу ремня. Радиус шкива в результате этого увеличивается, а вместе с ним и возрастает передаточное отношение.

Когда половины, наоборот, начинают отдаляться друг от друга, ремень падает вглубь и работает по меньшему радиусу, что позволяет уменьшать передаточное отношение. Прямая передача получается в том случае, когда оба шкива находятся в промежуточном положении.

Разные автомобильные бренды разработали свои разновидности вариаторов на клиноременной основе. Например, Audi в своей трансмиссии использует цепи, а Honda – ремни из металлических пластин. Но принцип работы вариатора от этого никоим образом не меняется. Шкивы функционируют под командованием : электронные системы, сервоприводы и датчики.

Тороидный вариатор отличается от клиновидного. Здесь конструкция состоит из соосных дисков и роликов, которые и передают момент между ними. Изменение передаточного числа происходит за счёт смены положения роликов и их радиусов, по которым диски и обкатываются. Всё усилие передаётся на пятно контакта, поэтому для поворота роликов применяются специальные устройства, которые преодолевают прижимную силу ролика по отношению к диску.

Например, вариатор от компании Nissan оборудован системой с прецизионным гидравлическим механизмом, управляющимся электроникой. Данная система перемещает на микронные доли обоймы с роликами, в результате чего те сами вращаются из-за сдвига относительно дисковой оси.

Благодаря постоянно развивающемуся техническому прогрессу в сфере электроники, вариаторы всё больше усовершенствуются и широко распространяются на автомобильном транспорте. Их «ахиллесовой пятой» по прежнему остаются ремни и пятна контактов дисков с роликами, которые пока не выдерживают сильных нагрузок при работе с высокомощными силовыми агрегатами. На сегодняшний день рекордным являются 220 л.с. при 300 Нм для клиноременных вариаторов и 240 л.с. и 310 Нм для тороидных.

Если провести сравнительную параллель между вариаторной коробкой и автоматом, то первая окажется более совершенным механизмом. Вариатор предоставляет лучшую динамику разгона, меньший топливный расход и плавную езду. По словам специалистов, в недалёком будущем такие коробки передач вытеснят привычные нам механику и автомат.

Как правильно пользоваться вариатором?

Общей чертой, роднящей автомобили с и автоматом в классическом его проявлении, является отсутствие педали сцепления. Отличаются же они конструктивно и своими принципами работы. В вариаторе передаточные числа изменяются плавно и бесступенчато благодаря изменению диаметров ведущего и ведомого дисков. При такой конструкции утопленная в пол гашетка выводит силовой агрегат на высокие обороты на протяжении всего разгона, в результате чего автомобиль разгоняется существенно быстрее, не затрачивая время на переключение передач.

Чтобы разобраться детальнее в том, как правильно пользоваться вариатором, предлагаем рассмотреть его режимы. Они практически идентичны с классическим автоматом.

“P” – паркинг. Применяется в случаях, когда автомобиль приезжает к месту длительной остановки. В данном режиме все управляющие элементы блокируются. С этого же режима запускается мотор.

“D” – драйв, движение. Режим, при котором автомобиль движется как обычно, плавно переключая передачи.

“N” – нейтраль. Используется, по большей части, во время остановок на наклонной поверхности. Для этого необходимо остановить автомобиль педалью тормоза, перевести рычаг в данный режим, активировать ручник, отпустить тормоз и снова его выжать. Только после этих манипуляций можно переводить рычаг вариатора в положение парковки.

Данная последовательность действий обусловлена тем, что у вариаторной коробки во время парковки блокируются не колёса, а вал в самой КПП. Делается это тонким штырём, который легко может сломаться при неаккуратной парковке на недопустимой скорости.

“L” – low (с англ. низкий). В данном режиме силовой агрегат работает на высоких оборотах с максимальной реализацией эффекта торможения мотором. Данный режим необходим только в сложных дорожных условиях или при буксировке. Данный режим можно сравнить с первой передачей на механической коробке передач.

“S” – спортивный режим. Тут двигатель использует весь свой потенциал в конкретной случившейся ситуации. Подходит для тех, кто любит полихачить и постартовать со светофоров.

“E” – экономичный. Полная противоположность спортивного, антипод со спокойным движением и минимальным топливным расходом.

Так же, как и классический автомат, вариаторную коробку нужно «баловать» частой заменой . Данный же расходный материал для вариатора относится к отдельной группе. Такие масла смазывают трущиеся поверхности и в то же время предотвращают их проскальзывание. Что сразу смущает, так это то, как один материал вмещает в себе столь противоречивые свойства? А вот такой оксюморон и ставит масла для ВКПП на отдельную уникальную нишу.

Несмотря на свои специфические свойства, такое масло стоит достаточно приемлемо. Если вовремя не произвести замену масла или не долить его до необходимого уровня, то спустя какое-то время ремень начнёт проскальзывать по дискам, тем самым уничтожая их.

Плюсы и минусы использования вариатора

1. Автомобиль с вариаторной коробкой передач очень плавно разгоняется без каких-либо скачков и рывков.

2. С вариатором время, затрачиваемое на разгон автомобиля, сводится к минимуму, ведь здесь нет такого понятия как ступени передач.

3. Автомобиль с вариатором движется плавно, не скатывается на склонах, не глохнет на светофорах и пробках.

4. Таким автомобилем легко управлять, так как в нём есть всего две педали. Да и зачем сцепление здесь, когда коробка вовсе бесступенчатая.

5. Даже на высоких оборотах вариатор почти бесшумный.

6. Благодаря плавному ходу и динамичному разгону вариатор расходует меньше топлива, чем привычные нам коробки передач.

7. Вариатор выпускает в атмосферу намного меньше вредных веществ, в отличие от своих собратьев – автомата и механики.

Наряду с преимуществами вариатор имеет и свои недостатки , которые могут стоить водителю больших хлопот.

1. Автомобиль с бесступенчатой трансмиссией не может длительное время двигаться с максимальной мощностью и на высоких оборотах

2. Вариатор требует пристального внимания. Менять масла и фильтры придется довольно часто, как минимум один раз на каждые 30 000 километров.

3. В вариатор необходимо заливать специальную жидкость, которая влияет непосредственно на работу самого ремня. Стоит она недешево и в настоящее время ее не так-то просто приобрести.

4. Грубая эксплуатация (резкие движения, экстренное торможение) может способствовать быстрой поломке вариатора.

5. Бесступенчатую КПП можно устанавливать только на легковые автомобили мощностью до 220 лошадиных сил.

6. Ремонт вариатора может обойтись несколько дороже того же автомата. К тому же, найти в наших реалиях специализированные СТО и опытных мастеров, которые бы разбирались в устройстве вариатора, довольно сложно.

7. Если хотя бы один из датчиков выйдет из строя, это может негативно отразиться на работе всей КПП.

особенности и правила эксплуатации (не стоит сильно нагружать, буксировать и ездить по бездорожью)

Вариатор — разновидность автоматической коробки передач. При использовании практически не отличается от всех других АКПП, однако абсолютно отличен своим внутренним устройством. CVT (бесступенчатая трансмиссия) обеспечивает плавную смену передач. Машина не дёргается, мотор не «рычит» благодаря тому, что механизм контролируется программным обеспечением, которое гасит нежелательные резкие перепады параметров работающей системы, устраняя излишние перегрузки. Ускорение происходит с лёгкостью, без буксовок и рывков, что в значительной степени добавляет комфортности при езде.

Однако вариатор является устройством довольно нежным и капризным. Для управления автомобилем с CVT необходимо изучить некоторые тонкости в его работе.

Правила эксплуатации

Для того, чтобы ваш вариатор прослужил как можно дольше и не требовал внеплановых ремонтов, необходимо знать и соблюдать основные правила его эксплуатации.

Не стоит резко нагружать

Автомобилям с CVT-трансмиссией категорически запрещены резкие нагрузки. Они приводят к порче механизма и необходимости проведения ремонта. В холодное время года, при желании быстрого разгона, следует хорошо прогреть коробку передач. При этом прогрев двигателя не свидетельствует о том, что прогрета трансмиссия, т. к. она находится дальше от мотора, и масло в ней греется значительно медленнее. Масло должно смазать все составляющие механизма. Пока масло прогрето недостаточно, детали работают без смазки и трутся, что может привести к зацепкам и задирам на поршнях с последующими их деформациями.

После того, как водитель тронулся с места, нужно хотя бы километр ехать с одной скоростью без манёвров, что равномерно прогреет механизм трансмиссии.

Не стоит ездить по бездорожью

Автомобили с вариаторными КПП не приспособлены для езды по плохим дорогам. При наезде на неровности, впадины, бугры вариаторная трансмиссия может легко повредиться. При механическом повреждении CVT могут возникнуть различные неприятности: например, утечка смазочного материала или полная поломка поршня. Ремонт вариатора обходится весьма недёшево, поэтому езда по бездорожью на автомобиле с CVT крайне нежелательна. Если вам и пришлось проехать участок с плохим покрытием, делать это необходимо крайне осторожно.

Рекомендуем для прочтения:

Нельзя буксировать авто с вариатором

Буксировать автомобиль, оснащённый вариатором, а также буксовать, не рекомендуется. Это может привести к поломке коробки передач. Если машина заглохла в углублении дороги, не стоит пытаться буксовать или тянуть её при помощи другого транспортного средства. Иногда отбуксировать автомобиль удаётся, если включить двигатель (при этом масло будет смазывать механизм и убережёт его от трения), однако и такой вариант не защищает от поломок.

Можно ли буксировать авто, необходимо уточнять в правилах эксплуатации, которые прилагаются производителем. Если подобная процедура всё же не предусмотрена, то гораздо проще и дешевле вызвать эвакуатор

Нельзя транспортировать прицепы и автомобили

Применять машину с вариаторной трансмиссией в роли тяговой силы категорически противопоказано. Буксировать прицепы или другие автомобили крайне опасно именно для коробки передач. Такие ситуации вызывают заметные перегрузки и износ подшипников механизма. При крайней необходимости допускается перемещение грузов весом не более тонны. Более точную информацию о грузоподъёмности и допустимом расстоянии буксируемых объектов стоит поискать в сервисной книжке, которая имеется у каждого автомобиля.

Важно! При использовании машины с CVT в качестве тягача, необходимо установить жёсткую сцепку между прицепом и авто. Это поможет уменьшить нежелательные для автомата перегрузки.

Внимательность к датчикам

Вариатор является крайне требовательным агрегатом. Для его корректной и бесперебойной работы необходимо, чтобы все другие системы в автомобиле также функционировали правильно. Отслеживать состояние системных узлов автомобиля позволяют контрольные устройства или датчики приборов. Водитель должен постоянно контролировать показания датчиков.

При выходе из строя датчика можно вовремя не заметить изменение состояния техники (забились фильтры, утечка масла и пр.), что, в свою очередь, может повлечь поломку CVT. Например, если произошла утечка масла, то шестерни не получат смазки и будут тереться, нагреваясь и деформируясь. Если прибор, контролирующий скорость работает неисправно, вариатор автоматически установит ремень трансмиссии в аварийный режим, что приведёт к экстренному торможению мотора и порыву самого ремня.

Нужно ли прогревать вариатор

При небольшом морозе (-5°С) вариатор можно использовать без предварительного прогревания. Однако при этом необходимо крайне медленно набирать скорость и плавно менять режимы вождения. При не прогретом CVT во время торможения с помощью двигателя следует применять ручной режим смены скорости.

Важно! Покупая подержанный автомобиль с CVT, необходимо сразу же установить новый датчик скорости. При этом выбрать следует именно оригинал, предлагаемый производителем. Это поможет избежать поломки АКПП и аварийных ситуаций в будущем.

При более низких температурах вариатор обязательно нужно прогревать. Масло, применяемое в системе в мороз, приобретает особенную вязкость и крайне сложно смазывает механизм. В не прогретом аппарате детали начнут работу несмазанными, что приведёт к их порче. Прогревание производится по схеме P—R— N—D, что даёт возможность наиболее быстро и качественно прогнать масло по агрегату.

При морозе ниже -18°С прогрев автомобиля должен составлять не менее 30 минут. В первые пять километров следует ехать без резкой смены скоростей.

Если температура воздуха опустилась ниже -35°С, машину с вариаторной трансмиссией лучше не использовать вовсе

Режимы вариатора

Обозначения режимов работы CVT практически идентичны обозначениям режимов других КПП (латинские буквы). Но всё же перед началом использования вариаторной трансмиссии стоит внимательно их изучить.

Движение вперёд

Позиция с обозначением D — движение автомобиля вперёд. Это основной режим КПП. Передаточное число при движении автоматически изменяется самой CVT, при этом она отслеживает состояние силового агрегата и двигателя, обеспечивая эффективную работу всей системы.

Видео: Что обозначают буквы (режимы) на коробке автомат (вариатор)

Задний ход

Позиция с обозначением R — движение транспортного средства задним ходом. Реверсного движения у автомобилей с вариаторной трансмиссией не существует. Для движения задним ходом предусмотрены специальные узлы. Переключаться на позицию заднего хода позволяется только после полной предварительной остановки авто. Это даёт возможность избежать перегрузки и поломки механизма коробки передач.

Нейтралка

Позиция с обозначением N — нейтралка. Используется при долгой остановке, отключает коробку от двигателя. Такой режим применим при обслуживании в сервисе, когда необходимо прокручивать колёса, или при длинных остановках в условиях заторов. Перед тем, как завести авто, положение вариатора также должно находиться в позиции N. При кратковременных остановках нейтральный режим не включают.

Стояночная парковка

Позиция с обозначением P — режим парковки. Это остановка на долгий срок, при которой блокируется вся система управления, что препятствует внезапному движению транспортного средства.

Паркуясь, следует выполнять такие шаги:

1. Полностью остановить автомобиль при помощи тормоза.
2. Фиксируя тормоз, установить вариатор на позицию нейтралки N.
3. Поставить ТС на ручник, отпустить и потом опять нажать на педаль тормоза.
4. Установить CVT в положение P и только после этого отпустить тормоз.

Для того, чтобы отключить парковочный режим, необходимо все действия осуществить в обратном порядке.

Знаете ли вы? Первые автомобили с двигателем внутреннего сгорания, появившиеся в XIX в., были восприняты людьми как экологически чистый транспорт. В то время обилие лошадей и их испражнений в городах приводило к тотальному загрязнению улиц и прилегающих территорий.

Ручное управление

Функция ручного управления в CVT весьма условна, скорее, она создаёт имитацию контроля водителем над оборотами двигателя. Ручное управление осуществляется при помощи модуля, где есть ниша со знаками «+» и «-». Водитель при езде может изменять обороты двигателя. В то же время модуль управления всё равно отслеживает и регулирует состояние силового агрегата с целью устранения нежелательных перегрузок и предотвращения повреждения КПП.

Дополнительные режимы

Существуют также дополнительные режимы:

1. Режим спорт — S. В такой позиции вариатора двигатель разгоняется до максимальной мощности, и происходит быстрый запуск. Используют этот режим при необходимости быстрой езды и многих манёвров.
2. Режим экономичный — E. Минимальное сжигание топлива путём максимального взаимодействия силового агрегата с вариатором.
3. Режим для езды в условиях бездорожья — L. КПП даёт сигнал двигателю использовать максимальное передаточное число. Это приводит к повышению мощности оборотов. Такой режим используют также при буксировке других транспортных средств и прицепов.

Видео: 5 вещей, которые нельзя делать на вариаторе

Обслуживание вариатора

Основным и наиболее важным моментом в обслуживании исправного CVT является своевременная замена масла. Масло для трансмиссии имеет свою особенность: оно должно в одно и то же время предотвращать трение деталей и их проскальзывание вхолостую. Следить за уровнем масла и его качеством — насущная необходимость автовладельца. В случае изменения его качества и объёма в системе, трансмиссия может выйти из строя.

Знаете ли вы? Первый в мире штраф за превышение скорости получил в 1896 году англичанин Уолтер Арнольд. Он «лихачил» со скоростью 13 км/ч, при дозволенных в то время 3 км/ч.

В сервисной книжке авто необходимо найти информацию о том, какое именно масло следует заливать в систему. Если такой информации водитель не нашёл, ему стоит получить её у официального поставщика или в техцентре обслуживания данной марки транспортных средств.

Обычно полная замена масла производится через каждые 60 тыс. км. При значительных нагрузках, в условиях плохих дорог России, масло меняют каждые 30 тыс. км пробега. Замена смазки проводится исключительно на специализированных СТО.

Вариаторная трансмиссия CVT является наиболее комфортной в использовании. Она позволяет двигаться плавно, практически беззвучно, и не задумываться о переключении передач. Однако данный механизм весьма привередлив в обращении. Если не совсем правильно его эксплуатировать — можно получить ощутимый «удар по карману» при ремонте. Чтобы избежать непредвиденных издержек, нужно соблюдать правила обращения с механизмом.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как пользоваться вариатором — инструкция и полезные советы » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA

Начало движения

Не все знают, как правильно ездить на коробке вариатор, а особенности есть. Так, если была длительная стоянка, тогда масло течет в картер. За счет низких температур вязкость масла повышается, и его давление после запуска двигателя крайне низкое. Если сразу начать движение, то будет масляное голодание и интенсивный износ. После запуска нужно дать машине время на прогрев – об этом уже написано выше.

То же самое можно сказать и о нейтральном положении при коротких остановках. При переходе в “нейтралку” давление масла внутри коробки становится ниже. После перевода в обычный режим масло просто не успевает подаваться к трущимся поверхностям. Вот что специалисты говорят о том, как ездить на вариаторе пробках – лучше использовать режим «D». Вариаторы рассчитаны на работу в данном режиме и при коротких остановках.

Как правильно ездить на коробке вариатор?

Вернемся к началу темы, как же правильно ездить на вариаторе? А тут всё просто, главное следовать основным правилам эксплуатации, и не делать то чего вредно вариатору а именно:

Езда на высокой скорости — вариатор очень не любит долгую эксплуатацию на повышенных скоростях (больше 150 км/ч), долгая эксплуатация вариатора на такой скорости гарантированно приведет к повышенному износу конусов и ремня.

Резкие ускорения — самая опасная штука для вариатора, это резкие ускорения! Если вы хотите погонять со светофора, точно не стоит покупать авто с вариатором! Разгоняться на CVT необходимо плавно, без резких ускорений, это поможет увеличить его срок службы в разы! У тех же кто любит «погонять», коробки могут выйти из строя уже на 65-80 тыс.км!

Эксплуатация на холодную — то чего не любит вариатор это «езда на холодную», когда автомобиль после ночной стоянки зимой — заводят и без прогрева начинают ехать. ATF не успевает прогреться, давление в гидросистеме ниже чем требуется в результате чего появляются микро пробуксовки и повышенный износ ремня и конусов!

Пробуксовки и дрифт — для тех кто любит пробуксовки, покрутить пятаки на площадках, вариатор точно не подойдёт. Больше чем езду на высокой скорости — вариатор не любит буксовать, ведь при пробуксовке создается ударная нагрузка на трансмиссию, плюс масло быстро перегревается в результате чего подгорают стартовые пакеты в вариаторе и начинается повышенный износ цепи (ремня) и конусов.

Видео о том, как нельзя эксплуатировать вариатор:

Коробка вариатор: как правильно ездить

Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т.д.

Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.

Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на

ДВС

и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

• На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед,  N – нейтральная передача, R – задний ход и т.д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП).  Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех видов АКПП  хуже всего «переваривает»

крутящий момент

и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно.

На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.

• Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT  нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

• Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа.

Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.

• Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.

Обслуживание вариатора

Если говорить об обслуживании, в вариаторе следует постоянно проверять масло, его уровень и состояние. При этом для бесступенчатой трансмиссии  вопрос масла предельно важен, трансмиссионная жидкость меняется чаще, чем в АКПП, заливать нужно только рекомендуемые по свойствам и допускам продукты.

Масло для CVT особое, так как должно обеспечивать смазку взаимодействующих поверхностей, при этом предотвращать проскальзывание. Менять масло в коробке вариатор  по мануалу зачастую нужно один раз в 60 тыс. км., однако на практике желательно проводить данную процедуру каждые 30-35 тыс. км пробега, причем замена каждые 30 тыс. считается оптимальной.

Если  же говорить о возможных сбоях и диагностике, нужно следить за поведением коробки. Дело в том, что выход из строя отдельных

датчиков ЭСУД

может привести к тому, что чувствительный к нагрузкам вариатор выходит из строя, причем достаточно быстро.

Например, выход из строя датчика скорости приводит к тому, что ЭБУ коробкой переводит коробку в аварийный режим. Езда в таком режиме может привести к повреждениям ремня вариатора, проблемам с конусами вариатора и т.д.

Рекомендуем также прочитать статью о том,

как устроена и работает коробка вариатор

. Из этой статьи вы узнаете о конструкции и принципах работы вариатора CVT.

Становится понятно, что любые отклонения от нормы и сбои в работе вариатора являются поводом для немедленного прекращения эксплуатации авто и доставки автомобиля на СТО для проведения диагностики CVT.

Особенности эксплуатации cvt

А теперь, когда мы познакомились с основными рабочими режимами данной трансмиссии, давайте узнаем, как правильно ездить на авто с вариатором. Эти знания помогут владельцам продлить ресурс механизма.

Данный тип трансмиссий отличается от аналогов за счет уникальной конструкции. Передаточные числа меняются очень плавно, без каких-либо рывков и пробуксовок. Автомобиль легко идет на разгон. Казалось бы, коробка CVT должна стать комфортной заменой для традиционных гидротрансформаторов. Но все немного не так.

Владельцы и специалисты по ремонту отмечают значительно низкий ресурс вариаторов даже по сравнению с АКПП. Ремонтопригодность коробок также очень низкая. При этом нужно знать, как правильно ездить на вариаторе – имеются ограничения.

Пару слов, про строение

Я уже много раз рассказывал о вариаторе, есть у меня даже отдельная статья (почитайте интересно). Поэтому я не буду в 10-й раз подробно все разжёвывать. Здесь поясню для общего понимания.

Основной движущей частью внутри являются два шкива (которые одеты на валы), которые могут менять свой диаметр. Один вал подходит к двигателю, другой к колесам. Нужно отметить, что сейчас, часто на вариаторах используют гидротрансформатор, между двигателем и коробкой передач (для более плавной работы, а также, чтобы продлить срок его службы).

Между ними натягивают связующее звено, обычно это ремень или цепь. Цепь зачастую устанавливали на автомобили AUDI (и ходит она намного дольше). А вот на НИССАН или МИЦУБИСИ (и еще на многие авто), ставится ремень. Конечно не такой как на скутерах (мягкий), здесь – стальной (стальные пластины с титановым покрытиям по краям) с эластичной основной.

Изменение диаметра шкивов, создает оптимальное на данный момент передаточное число. При старте один диаметр намного меньше второго, при средней скорости они сравниваются, а при больших скоростях диаметр который был малый, становится большим (если грубо, то можно сравнить со звездочками на спортивном велосипеде, при набирании скорости вы их меняете, также и здесь).

Как раз это «связующее звено» и шкивы, являются слабыми местами. Просто представьте — весь вес автомобиля, вся «сила двигателя» (его крутящий момент), особенно при резких стартах, должен выдержать ремень и два раздвижных шкива. Не всегда это просто и зависит от многих параметров.

Если все упростить, то на CVT нужно ездить по нескольким правилам:

• Чтобы не навредить ремню
• Чтобы не навредить валам (шкивам — конусам)
• Не перегревать масло внутри

А теперь более подробно

Первое место – прошивка

Знаете, я никогда не придавал этому значение. Однако СОВРЕМЕННЫЙ вариатор, важно обновлять, причем делать это нужно правильно.

В общем, в чем «сыр — бор» был у меня у друга старый НИССАН КАШКАЙ, которому было около 8 – 10 лет сейчас не помню. Катался он на вариаторе 120 000 км и его не постигло никаких поломок, все нравилось, так и продал.

Далее у него были другие авто, а для жены он купил НИССАН ДЖУК на CVT (по старой памяти о марке).

Так вот с этой машиной было куча проблем. Постоянно появлялись ошибки вариатора, причем он переходил в аварийный режим и все (началось все это примерно в 30 000 км) и продолжалось с «периодичностью», на моей памяти было так раза 2 – 3 точно.

Машину тянули к дилеру, там подключали оборудование к мозгу, что-то «колдовали», отдавали авто. Машина ездила какой-то срок и опять такая же ошибка.

«Так в чем же причина» — спросите вы? Отвечаю (в конце все же победили эту проблему) – дело было в прошивке, она неправильно регулировала давление масла, благодаря чему «конусы-валы» сжимались недостаточно. Ремень мог проскальзывать, в итоге электроника все это видела и выходила ошибка.

С третьей или четвертой прошивкой все это дело подправили, больше аварийных ситуаций не появлялось. НО как сказал мастер, лучше гарантийный срок ездить на СТО, если появляются такие новые прошивки, их они обязаны загружать, а вы про это можете даже и не знать.

Сейчас видео версия статьи, смотрим.

Транспортировка прицепов

Транспортировка прицепов или буксировка других автомобилей для вариатора крайне нежелательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ.

https://www.youtube.com/watch?v=vTozfo0DXdk

ВНИМАНИЕ! Первые 2 тысячи километров, пока не будет проведена полная обкатка двигателя и трансмиссии, буксировать другие автомобили или прицепы запрещено.

А какие советы по эксплуатации автомобиля с вариатором можете оставить вы? Напомним, ранее мы рассказывали про основные проблемы и неисправности вариатора Jatco.

Ключевые слова: коробка передач лада веста | коробка передач lada xray | универсальная статья | вариатор

210

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Подведем итоги

Как видно, коробка вариатор способна обеспечить максимальный комфорт при езде, а также является более экономичной в плане расхода топлива по сравнению с  классическими АКПП. Однако следует учитывать, что данный тип трансмиссии не рассчитан на высокие нагрузки и тяжелые условия. Параллельно не допускаются перегревы трансмиссии.

Простыми словами, коробка CVT больше подойдет для эксплуатации в черте города по хорошим дорогам, причем таким водителям, которым ближе спокойный и размеренный стиль езды, без резких стартов, пробуксовок, постоянных обгонов и т.д.

Рекомендуем также прочитать статью о том,

почему возникают толчки в АКПП при переключении передач

. Из этой статьи вы узнаете о причинах, по которым автомат дергается, пинается или толкается в движении.

Также коробку вариатор нужно чаще обслуживать, постоянно проверяя уровень и состояние трансмиссионного масла, прогревать КПП в начале движения, избегая повышения нагрузок. При соблюдении указанных условий ресурс вариатора может оказаться аналогичным тому, который определил сам производитель коробки передач, то есть КПП CVT отработает без поломок весь заявленный срок службы.

• Вариаторная коробка CVT: устройство, принцип работы…

  Как устроен вариатор, чем данный тип коробки отличается от механической КПП, АКПП или роботизированной трансмиссии. Преимущества и недостатки вариатора.

• Что лучше, АКПП или МКПП: преимущества и недостатки

  Коробка механика или автомат: какая коробка передач лучше, МКПП или АКПП. Особенности механической и автоматической трансмиссии, рекомендации.

• Аварийный режим АКПП: что нужно знать

  Что такое аварийный режим АКПП. Почему коробка автомат переходит в аварийный режим: причины, по которым автомат «встает» в режим аварии, диагностика.

• Как правильно ездить на роботизированной коробке…

  Как правильно пользоваться роботизированной коробкой передач: «однодисковый» робот, преселективная роботизированная КПП с двумя сцеплениями. Рекомендации.

• Толчки АКПП: основные причины неисправности

  Толчок в АКПП, появление рывков при переключении передач АКПП, толчки коробки автомат на месте: основные причины подобных неисправностей автоматической КПП.

• Автоматическая гидромеханическая коробка…

  Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.

Соберите его и откройте для себя принцип работы вариатора.

Узнайте о вариаторе

Вариатор — это устройство, которое передает и регулирует крутящий момент двигателя путем изменения передаточного числа. Передаточное число может изменяться автоматически, вручную или в рамках предварительно заданной программы. Термин, который используют большинство водителей, — бесступенчатая трансмиссия или CVT. С моделью Ugears Variator вы можете изучить и понять одну из самых важных частей автомобиля.

Кто изобрел вариатор и когда

В 1879 году американский предприниматель Милтон Отелло Ривз изобрел устройство для лесопиления.Затем он назвал это трансмиссией с регулируемой скоростью. Позже он начал устанавливать эту трансмиссию на свои автомобили. Многие другие производители использовали вариатор The Reeves CVT.

Использование

CVT используется в механизмах, в которых необходимо плавно изменять непрерывный диапазон передаточных чисел: автомобили, мотороллеры, снегоходы, квадроциклы, конвейеры, металлорежущие станки и т. Д. Чтобы лучше понять это, попробуйте приложение AR, которое поставляется с моделью Ugears STEM.

Конструкция и принцип работы вариатора

Механический вариатор представляет собой полностью функциональную деревянную копию вариатора с фрикционным конусом с ременным приводом. Конусный вариатор изменяет передаточное число, перемещая колесо или ремень вверх и вниз по оси конического ролика. В модели Ugears Variator ремень, приводимый в действие вручную через редуктор, передает вращение на ведомые шкивы конуса. Используйте вилку трансмиссии для переключения передач и наблюдайте, как скорость ведомого шкива конуса падает или увеличивается, в то время как скорость шкива ведущего конуса остается прежней.Благодаря открытому дизайну модели вы сможете увидеть весь процесс.

Сделайте предварительный заказ, и модель будет доставлена ​​после 31 марта 2021 года

Плюсы и минусы покупки автомобиля с вариатором

Главная »Плюсы и минусы покупки автомобиль с трансмиссией CVT

Обновлено: 15 мая 2020 г.

Многие современные автомобили используют бесступенчатую трансмиссию или вариатор.Технология вариатора умна и проста, но имеет свои недостатки. Давайте рассмотрим плюсы и минусы и посмотрим, как работает вариатор. Здесь мы говорим только о механическом вариаторе с вариатором ; электронный вариатор, используемый в Toyota Prius и других гибридных автомобилях, совершенно другой и здесь не рассматривается.

Ключевым узлом вариатора является вариатор.

Он состоит из цепи, проходящей между двумя шкивами (в некоторых вариаторах вместо цепи используется стальной ремень).Каждый шкив состоит из двух обращенных друг к другу конусов. Рабочая поверхность конусов гладкая. Размер каждого шкива можно изменить, толкая конусы по направлению друг к другу или от них, используя гидравлическое давление. Гидравлическое давление создается масляным насосом.

Взгляните на этот Audi CVT на иллюстрации. Двигатель работает с комплектом шкивов 1. Комплект шкивов 2 соединен через дифференциал с ведущими колесами. Прямо сейчас конусы набора шкивов 1 оттянуты друг от друга, в то время как конусы набора шкивов 2 сжимаются.Это соответствует пониженной (1-й) передаче в штатной коробке передач. По мере ускорения транспортного средства трансмиссия «переключается на более высокую передачу», постепенно увеличивая размер комплекта шкивов 1 и уменьшая размер комплекта шкивов 2. См. Иллюстрацию ниже.

Реклама — Продолжить чтение ниже

Какие плюсы и минусы у бесступенчатой ​​трансмиссии?

Высокая и Низкая передачи трансмиссии CVT.

Один из главных недостатков вариатора — ограниченный крутящий момент.Поскольку поверхности конусов гладкие, конусы должны сжимать ремень или цепь с большой силой. Если двигатель имеет слишком большой крутящий момент, ремень или цепь могут проскальзывать.

Производители работают над способами увеличения крутящего момента вариаторов, но пока это все еще ограничено. Вот почему вы не видите вариаторов в пикапах и маслкарах, поскольку их двигатели имеют гораздо больший крутящий момент. Автопроизводители программируют компьютеры CVT, чтобы они дольше оставались на «пониженной передаче» при ускорении. Это снижает нагрузку на вариатор CVT.Вот почему многие обозреватели часто упоминают более громкий шум двигателя и более медленный разгон вариаторов.
Еще один минус — вариаторы дорогие в замене. Замена блока вариатора в некоторых автомобилях может стоить более 4000 долларов.

Главное преимущество вариатора — лучшая экономия топлива, особенно при езде по городу. Автомобиль с обычной автоматической коробкой передач теряет часть импульса при переключении с одной передачи на другую. Вариатор не имеет фиксированных шестерен. Он плавно меняет передаточное число, не теряя при этом инерции.Также в нем меньше движущихся частей.

CVT хорошо подходят для малых и средних автомобилей и внедорожников и лучше подходят для экономичной езды по городу и умеренных нагрузок. Если вам нужен автомобиль для длительных поездок, буксировки или спортивного вождения, лучше подойдет обычная автоматическая коробка передач. Конечно, многие любители спортивных автомобилей отдают предпочтение механической коробке передач.

Надежны ли трансмиссии CVT?

Количество жалоб на вариатор варьируется не только у разных производителей, но даже у разных годов выпуска одного и того же автомобиля.Например, качество вариаторов Nissan не всегда стабильно. Мы видели, что некоторые из первых внедорожников Nissan Murano все еще продаются с пробегом более 200 тысяч, но у некоторых других моделей были проблемы. Например, согласно CarComplaints.com, в 2013 модельном году наблюдался всплеск проблем с вариаторами Nissan Altima. Согласно этой странице на веб-сайте Nissan в США, Nissan продлил гарантию вариатора на модели 2003-2010 годов до 10 лет / 120 000 миль. Chrysler и Mitsubishi также имели проблемы со своими вариаторами в некоторые годы выпуска.Компания Mitsubishi провела отзыв на предмет проблем с вариатором, подробнее читайте в этой статье CNet. Honda также выпустила отзыв 15V-574 для Civic 2014-2015 годов и Honda Fit 2015 года выпуска.

Дисплей Subaru CVT.

Subaru продлила гарантию на свои вариаторы на некоторые модели, подробнее читайте в этой статье Forbes.
Учитывая все это, о надежности трансмиссии CVT следует судить в индивидуальном порядке.Где можно проверить надежность той или иной модели подержанного автомобиля?
ConsumerReports — для доступа к их рейтингам в Интернете вам потребуется платная подписка. Вы также можете найти распечатанную копию их руководства по покупке автомобиля в книжном магазине или в местной библиотеке.
Safercar.gov — перейдите в меню «Владельцы транспортных средств» и затем «Поиск проблем безопасности». Если вы сравните количество жалоб от одного модельного года к другому, легко увидеть модели с наибольшим количеством проблем.
Жалобы на автомобиль.com — вы также можете увидеть годы моделей, которых следует избегать.
Еще один лайфхак — проверить стоимость машины, которую можно обменять. Что он вам скажет? Дилеры знают, какой автомобиль хороший, а у какой много проблем, и соответственно устанавливают стоимость обмена. Проверьте стоимость обмена на KBB.com или CanadianBlackBook.com, и если она очень низкая по сравнению с аналогичными автомобилями, вы знаете, что автомобиль следует избегать.

Когда менять жидкость вариатора?

Многие производители не включают замену жидкости вариатора в график технического обслуживания для нормальных условий движения, но советуют менять жидкость, если автомобиль эксплуатируется в тяжелых условиях вождения.

К тяжелым условиям обычно относятся буксировка, езда по пыльной или грязной дороге, при морозе или очень высоких температурах и т. Д. Однако многие эксперты советуют чаще менять жидкость вариатора. Если вы хотите, чтобы жидкость для вариатора оставалась свежей, вы можете попросить вашего дилера проверить жидкость и при необходимости заменить ее. Например, инструкция по эксплуатации Nissan Maxima 2017 года гласит:

… попросите дилера осмотреть данные о порче жидкости с помощью CONSULT.Если данные износа более 210000, заменить жидкость вариатора.

CONSULT — это название диагностического прибора Nissan .

Многие проблемы трансмиссии вызваны перегревом. По этой причине многие автолюбители рекомендуют модернизировать охладители жидкости вариатора, чтобы жидкость не перегревалась. Это особенно важно, если вы любите энергичное вождение или буксируете свой автомобиль. На эту тему есть много видео на YouTube.

---

Вариатор

как работает

Как работает вариатор?

Так как же работает эта революционная концепция привода? На всех предыдущих типах трансмиссии, будь то механическая или автоматическая трансмиссия, определенные ступени трансмиссии физически присутствуют внутри картера трансмиссии в виде пять или более пар шестерен или планетарных зубчатых передач.Однако в бесступенчатой ​​трансмиссии есть только одна пара прочных шестерен с гибким приводным ремнем, которая допускает бесконечное количество передаточных чисел.

Этот центральный компонент известен как Вариатор: элемент трансмиссии, напоминающий клиновой ремень, соединяет два регулируемых в осевом направлении комплекта половин шкива. Регулируя расстояние между ними в соответствии с окружностью половин сужающегося шкива, передаточное отношение этого механизма ременной передачи можно изменять в широком диапазоне.Поскольку ремень представляет собой сильно нагруженный компонент, он должен быть очень прочным и хорошо держаться.

Большинство вариаторов теперь используют металлический ремень, разработанный нидерландским фургоном. Компания Doorne Transmissions BV. Он достаточно прочен, чтобы передавать гораздо более высокие крутящие моменты и силы, чем резиновые ремни. Через За годы испытаний этот тип цепи доказал свою исключительную надежность и гарантирует долговечность.

Состоит из сотен поперечных металлических пластин и продольных металлических лент.Поперечные пластины используются для захвата шкива, а продольные ленты удерживают пластины вместе и снимают напряжение. Одно из фундаментальных преимуществ Вариатор в вариатор высокий разброс коэффициентов. Это означает разницу между наибольшим и наименьшим передаточным числом. составляет от 1: 2,1 до 1: 12,7.

Это соотношение от 1 до 6 близко к идеальному значению для передач. Это, с одной стороны, позволяет динамично, ускорение в спортивном стиле благодаря использованию максимально возможного передаточного числа, а с другой стороны, в полной мере используется потенциал двигателя для экономичной работы за счет использования самого низкого передаточного числа.В сочетании с современной электроникой и гидротрансформатором или муфтой с гидравлическим управлением. работает даже лучше, чем обычная АКПП.

Еще одной особенностью является способность электроники имитировать функции механической коробки передач. Nissan и Audi выбрали шесть скоростей движения вперед, которые могут быть выбраны водителем одним касанием рычага селектора во второй плоскости переключения передач или активированы нажатием кнопки на рулевом колесе (дополнительная опция на некоторых моделях).
Эти шесть скоростей сохранены как фиксированные программы переключения передач. В зависимости от того, какую скорость выбирает водитель, контроллер получает соотношение в качестве уставки, которое он устанавливает на Вариатор и обслуживает.

Даже эти ручные переключения передач приятно плавные и без рывков, без прерывания тягового усилия, при этом удовлетворяя стремление к спортивным характеристикам благодаря их непрерывной адаптации.

Мы рассматриваем Multitronic или Tiptronic как трансмиссию будущего, предоставляющую водителю возможность выбора ручного или автоматического режима, но обеспечивающую эффективность механической коробки передач с большей плавностью, чем у обычной автоматической коробки передач

.

---

Последнее обновление было 11.04.2018 Выравнивание

планет для бесступенчатого вариатора Dana VariGlide

CEDAR PARK, TX — Dana, компания с долгим опытом в области трансмиссий, разработала новую технологию автомобильной трансмиссии, которая подходит для существующих корпусов, масштабируется от малолитражных до пикапов и на 10% более экономична, чем обычные вариаторы .

Dana VariGlide — это бесступенчатая планетарная трансмиссия, не требующая ремней или шкивов, что устраняет раздражающий эффект «резиновой ленты» обычных вариаторов.

Вместо этого VariGlide использует уникальный планетарный вариатор, который передает крутящий момент на компоненты трансмиссии, расположенные ниже по потоку. Передаточное число регулируется электроникой с помощью электрического или гидравлического привода.

Дана разрабатывала технологию в технологическом центре здесь в течение пяти лет и планирует запустить ее в производство к 2020 году, возможно, у нескольких клиентов, сказал WardsAuto старший директор Даны по инновациям в трансмиссии Эд Грейф.

Принцип включения VariGlide восходит к 1490 году, когда Леонардо да Винчи разработал устройство, которое могло бы постоянно регулировать передаточное число и бесступенчато передавать крутящий момент, подобно сегодняшним вариаторам.

Вариатор VariGlide состоит из ряда планет, окружающих солнечную шестерню, зажатую между двумя держателями, и набора колец с каждой стороны, одно для получения крутящего момента двигателя, а другое для передачи его по трансмиссии.

Планеты похожи на шарикоподшипники и вращаются на своих собственных осях.Они удерживаются на месте и управляются двумя держателями, а ось, проходящая через каждую планету, ограничена прорезями в каждом держателе.

Планеты держатся между двумя носителями, на каждом из которых есть канавки для осей.

Один из держателей удерживается неподвижно, а другой может поворачиваться на угол до 7 градусов в любом направлении. Когда водитель нажимает на педаль акселератора, система в ответ поворачивает один из носителей, который изменяет ориентацию планет относительно входного и выходного колец.

Наклонение планет внутри носителей изменяет скорости кольца за счет изменения относительных диаметров контактов. Чем больше диаметр контакта планет, тем быстрее может вращаться кольцо, и наоборот.

Эта гениальная конструкция приводит к обратной зависимости внутри вариатора: когда водитель ускоряется и замедляется, планеты вращаются, передавая требуемый крутящий момент, в то время как система заставляет оси планетарной передачи поворачиваться вверх и вниз внутри держателей, как качели, в зависимости от о требованиях к относительной скорости.

Когда водитель движется с постоянной скоростью, двигатель и трансмиссия работают с оптимальной эффективностью, которая регулируется передаточным числом вариатора.

Ключевым фактором технологии VariGlide являются эластогидродинамические смазочные свойства тягового масла, которое мгновенно затвердевает под высоким давлением, обеспечивая передачу крутящего момента через тяговые кольца и планеты.

Обычным вариаторам требуется до двух секунд для переключения режимов. VariGlide может выполнить развертку с полным соотношением всего за 0.«2 секунды», — говорит Патрик Секстон, технический директор Dana по технологиям трансмиссии легковых автомобилей.

Грейф говорит, что трансмиссии, оснащенные VariGlide, могут заменить существующие вариаторы, в которых вариатор будет расположен после преобразователя крутящего момента перед планетарной передачей и выходным валом.

Секстон говорит, что возможны многорежимные конфигурации. По его словам, крутящий момент может быть приложен во время переключения режимов для максимальной плавности, и, при желании, смоделированные переключения могут быть откалиброваны, чтобы воспроизвести ощущение 8-ступенчатой ​​или 10-ступенчатой ​​коробки передач.

Sexton описывает решение VariGlide как коаксиальное, дающее дизайнерам больше свободы при упаковке. В то время как ременной вариатор требует гидравлического давления до 900 фунтов на квадратный дюйм (62 бар) для управления передаточным числом и зажимом, VariGlide использует пассивный механический зажим, который мгновенно реагирует на требуемый крутящий момент, говорит он.

Еще один аргумент: в отличие от обычных вариаторов, технология Dana VariGlide совместима со многими архитектурами автомобилей с задним приводом.

Cadillac ATS с трансмиссией VariGlide.

Сегодняшний вариатор считается эталоном эффективности, но Дана говорит, что VariGlide может снизить расход топлива на 3–10%. Dana надеется, что по мере того, как глобальные нормы выбросов будут ужесточаться, автопроизводители и производители трансмиссий признают VariGlide важным инструментом, помогающим соблюдать нормативные требования.

Компания приобрела задний Cadillac ATS и заменила механическую коробку передач на 2-режимный блок VariGlide для демонстрации технологий. На нем ездили несколько потенциальных клиентов.В настоящее время Dana разрабатывает 4-ступенчатую трансмиссию VariGlide, чтобы продемонстрировать еще лучшую экономию топлива и управляемость.

Во время короткого тест-драйва на территории отеля Dana в ее техническом центре вариатор позволяет ATS плавно ускоряться и замедляться без знакомого плаксивого всплеска, присущего многим современным вариаторам.

Нажмите на педаль газа, и прототип автомобиля слегка покачнется. Инженер Dana говорит, что это не из-за трансмиссии, а из-за системы управления запуском автомобиля, которая поставляется с завода с механической коробкой передач.

Помимо этого первоначального ощущения, VariGlide — это именно то, чем должна быть трансмиссия: незаметная для водителя и способная быстро и эффективно реагировать на каждое нажатие педали газа, независимо от того, насколько незаметно или резко.

В тесте на полностью открытую дроссельную заслонку из состояния покоя ATS ловко разгоняется и передает крутящий момент на колеса без заметного «переключения» передач. Ускорение линейное. Испытания на треке в Техасе показали, что ATS достиг 105 миль в час (169 км / ч).

Грейф надеется, что VariGlide прибудет как раз вовремя, чтобы присоединиться к тому, что, как ожидает Дана, будет глобальным всплеском популярности экономичных вариаторов.

Как и американские потребители, азиатские покупатели относятся к ним с симпатией, и около 40% покупателей новых автомобилей в Японии выбирают вариаторы. По словам Секстона, в Европе механические и автоматические трансмиссии с фиксированной передачей преобладали на протяжении десятилетий, но некоторые автомобили с вариатором, такие как обновленный Nissan Murano, пользуются популярностью в некоторых частях Европы.

Партнер WardsAuto по прогнозированию , AutoForecast Solutions, прогнозирует, что глобальная доля CVT незначительно вырастет с 13% в настоящее время до примерно 16% к 2024 году, причем большая часть этого роста будет приходиться на Азиатско-Тихоокеанский регион.

В США ставки приобретения вариаторов, возможно, достигли плато после неуклонного роста в последние 15 лет, поскольку гибридно-электрические автомобили, такие как Toyota Prius, стали более популярными.

Патрик Секстон из Даны (сидит) и Эд Грейф.

В 2016 году 31,6% автомобилей, проданных в США, были оснащены вариаторами, по сравнению с 10,2% в 2012 году, согласно данным WardsAuto . Аналогичным образом, 16,1% легких грузовиков, проданных в США в 2016 году с вариаторами, по сравнению с 5,2% в 2012 году.S. выросли с 7,6% в 2012 году до 22,1% в 2016 году.

Тем не менее, данные WardsAuto за первую половину 2017 года показывают, что частота установки вариаторов снижается до 19,4% для всех легковых автомобилей (27,1% для легковых автомобилей и 14,6% для легких грузовиков). В последний раз объем продаж вариаторов в США снизился в 2011 модельном году, когда трансмиссию получили 7,1% легковых автомобилей, по сравнению с 8,7% в предыдущем году.

Да Винчи, возможно, нарисовал первый элементарный вариатор, но именно техасская компания Fallbrook продвинула современные исследования планетарной конфигурации, которая могла бы вместить несколько машин, от вилочных погрузчиков и транспортных средств для отдыха до ветряных турбин и полуприцепов.

Отдавая дань уважения художнику и изобретателю эпохи Возрождения, Фоллбрук продает технологию под торговой маркой NuVinci, которая была коммерциализирована в велосипедах и электровелосипедах.

С 2012 года Dana была одной из нескольких компаний, лицензирующих технологию NuVinci для различных рыночных приложений. Дана специализируется на легковых автомобилях, а Эллисон имеет эксклюзивную лицензию на применение в больших коммерческих транспортных средствах; TEAM Industries является партнером в области транспортных средств для отдыха; а немецкий поставщик Continental применяет технологию трансмиссии для электровелосипедов.

Dana имеет 20 патентов на VariGlide, еще 121 находится на рассмотрении. В техническом центре здесь, недалеко от Остина, у Даны 37 инженеров и техников, работающих исключительно над разработкой и приложениями VariGlide.

Грейф говорит, что Dana может производить VariGlide в больших объемах, но также готова открыть заводы рядом с OEM-заказчиками.

Текущее третье поколение VariGlide готово к производству и представляет собой значительное улучшение производительности и снижение веса по сравнению с предыдущими версиями, а также значительно снизилась стоимость.

«Я чувствую, что мы лучше, чем паритет», — говорит Секстон, когда его спрашивают, можно ли по цене VariGlide конкурировать с обычными вариаторами. «С одним клиентом мы достигли поставленной цели. И обычно целевые показатели затрат довольно агрессивны ».

В 2015 году объем продаж Dana составил 6 миллиардов долларов, из которых 41% пришлось на трансмиссии легковых автомобилей, такие как мосты и карданные валы.

[адрес электронной почты защищен]

Настройка привода вариатора

Настройка привода вариатора

ДАННАЯ СТАТЬЯ СТАРА, КАК СОЛНЦЕ, НО ОНА МОЖЕТ ПОМОЧЬ ВАМ.ИЗВИНИТЕ, Я НЕ ВЫКЛЮЧАЮ ФОТОГРАФИИ В ЭТО ВРЕМЯ.

Тюнинг вашего автоматического самоката

Итак, вы только что купили новый самокат, и люди продолжают рассказывать вам о замене вариаторов, весов роликов и пружин сцепления. Ну, что это за хрень и почему тебя это должно волновать? Вы должны заботиться, потому что вы упускаете из виду целую кучу производительности. Если вы хотите оставить самокаты с переключателями передач и автомобили в пыли, это лучшее место для начала.Цель этой технической статьи — не пошаговое объяснение, а, скорее, помочь вам понять, что происходит под всем этим пластиком и крышками. Это будет лучше всего для всех, потому что каждый, у кого есть самокат с регулируемым ременным приводом, может извлечь из этого выгоду. В следующий раз, посетив любимую механику, вы сможете с уверенностью поговорить о модификациях привода.

Регулируемый ременной привод очень прост в работе. У вас есть вариатор, он устанавливается прямо на коленчатый вал, который вращается во время работы вашего двигателя.Чем быстрее работает ваш двигатель, тем быстрее вращается вариатор. Ремень приводит в движение ведомый шкив / сцепление в сборе. Чем быстрее ремень вращает ведомый шкив и сцепление, тем сильнее сцепление сжимает раструб сцепления. Колокол сцепления установлен непосредственно на главной передаче и приводит в движение заднее колесо. Звучит запутанно, правда? Продолжайте читать, потому что по мере продвижения это станет более понятным.

Здесь вы можете увидеть вид сбоку на привод. Мы сняли все пластиковые крышки, чтобы вы могли лучше понять, что происходит.Скутеры вроде этого имеют пластиковые крышки над опорной крышкой. Эта крышка фактически имеет подшипники, которые выдерживают вес и напряжение валов. Не все скутеры такие, у некоторых есть только одна основная крышка и нет опоры. Когда крышка снята, вы можете видеть вариатор слева и ведомый шкив / сцепление в сборе справа.

Теперь все обретет смысл. Вы можете видеть, что мы сняли внешнюю поверхность вариатора в сборе слева. Если вы посмотрите на вариатор, вы увидите, что ремень натянут на коленчатом валу.При старте с места в вариаторе возле кривошипа ремень едет низко. Чем выше частота вращения, тем выше ремень на вариаторе. Справа — муфта ведущего шкива в сборе. Если присмотреться, можно увидеть клатчи, у этого самоката их три. Они удерживаются пружинами. При увеличении числа оборотов башмаки сцепления поворачиваются наружу под действием центробежной силы. Когда они достигают оборотов, пружины сцепления устанавливаются на башмаки, включаются колокол сцепления, и вперед.

Теперь вы можете увидеть заднюю часть вариатора и детали, из которых состоит сборка.Большая часть слева — вариатор, и вы можете видеть роликовые грузы на месте. Мы установили дополнительные грузы рядом с вариатором, чтобы вы лучше понимали. Роликовые утяжелители — это всего лишь утяжелители. Вес роликов измеряется в граммах. Чем меньше вес, тем больше времени потребуется ремню, чтобы добраться до вершины вариатора. Вес нажимает на вариатор и пластину рампы (справа), в результате чего ремень поднимается от центра вариатора к верху при увеличении числа оборотов. На следующем рисунке вы можете увидеть конусную форму ведомого шкива в сборе.Он такой же, как форма конуса вариатора в сборе, когда он установлен.

Когда ведомый шкив встал на бок, можно увидеть конусообразную форму поверхностей. Торцы вариатора имеют аналогичный профиль. Работа граней немного отличается от вариатора. Чем быстрее вращается ведомый шкив, тем ниже ремень движется по «V». Когда вы снимаете ремень, он находится наверху этого шкива, а по мере ускорения ремень приближается к центру.Два шкива влияют друг на друга, потому что ремень никогда не меняет своей длины. Если ремень находится наверху этого шкива, он должен быть ближе к центру вариатора. Ведомый шкив настраивается. Более жесткая пружина шкива продлит ремень в верхней части. Это поддерживает высокие обороты и помогает в ускорении. Проблема в том, что вторичные пружины доступны не для всех скутеров. Теперь перейдем к самому интересному. Надеюсь, ты все еще с нами.

Помните упоминание о роликовых грузах? Это расплата за все ваше чтение.Если вам повезло, у вас есть самокат, для которого производители выпускают вариаторы с характеристиками на вторичном рынке. Вариатор на вторичном рынке стоит дополнительных денег, потому что роликовые аппарели спроектированы с учетом характеристик. Если вы едете на скутере без вариаторов, у вас все в порядке. Вы можете добиться больших успехов, просто перейдя на более легкие роликовые гири.

Здесь видна лицевая сторона привода вариатора. Когда вы начинаете пробовать более легкие роликовые утяжелители, вам нужно помнить одну вещь — это число оборотов в минуту, соответствующее скорости движения самоката.Снижение веса катка приведет к увеличению числа оборотов в минуту по сравнению с тем, которое было при той же скорости. Это нормально, и это как разгоняется быстрее. Вам нужно следить за тем, чтобы ролик был таким легким, чтобы вариатор не мог толкать ремень около верхней части шкива, как должен. Если ремень не поднимается достаточно высоко, максимальную скорость можно снизить. Правильно установите веса, и вы будете лететь с меньшим дросселем и с такой же или большей максимальной скоростью. Чтобы объяснить это, мы отметили лицо зеленым маркером и отправились кататься.Вы можете видеть, что ремень не достиг той же высоты, что и отметки износа, показанные ранее. Когда вы отмечаете свой вариатор, делайте это от центра до самого верха, как показано узкой зеленой линией.

Самокат, изображенный в этой статье, — это 400-кубовый Yamaha Majesty (YP400). В стоковом виде он имел восемь роликовых утяжелителей по 15 грамм. Ускорение казалось неравномерным и медленным. Он преодолел четверть мили за 17,03 секунды и от 0 до 60 миль в час за 9,74 секунды. Мы установили восемь грузиков по 10 грамм и сняли 16.01 вторая четверть мили и от 0 до 60 за 7,37 секунды. Наша скорость на четверть мили поднялась примерно на 10 миль в час! Однако время на 60 и 300 футов было примерно на 2/10 секунды медленнее, чем у стандартного. С высоты 600 футов и 10 граммов гири догнали и обогнали стокеров. В итоге мы использовали комбинацию из четырех 10-граммовых роликов с четырьмя 13-граммовыми роликами.

Результатом стало более быстрое ускорение по всем направлениям и более высокая скорость на 9/10 четверти мили. Все наши числа были загружены из регистратора данных с калибровкой по GPS.Заезды проводились в одном направлении и по одной и той же прямой трассе с разницей в несколько минут. Для каждого примера использовался лучший прогон из трех. При стандартных весах Majesty с трудом разгонялся до 70 миль в час на четверть мили, а с восемью 10-граммовыми роликами он достиг 78,8 миль в час!

Мы всегда ценим вашу помощь, чтобы поддерживать работу и платить за глупые идеи.

Мастерская среда — Как правильно водить с вариатором

CVT, сокращение от Continuously Variable Transmission, в настоящее время становится популярным выбором для производителей автомобилей из-за их способности плавно изменять эффективное передаточное число без каких-либо сложностей, имеет более низкую стоимость производства из-за меньшего количества деталей и может работать максимум. эффективная скорость по сравнению с фиксированными передачами обычного автомобиля с автоматической коробкой передач.

Он получил свои характеристики от использования системы шкивов с принципом вариатора. Поскольку он отличается от обычной автоматической или механической трансмиссии, при вождении автомобиля с вариатором следует помнить о пяти вещах:

1. Не удерживайте автомобиль на подъеме с помощью дроссельной заслонки

Особенно на традиционных вариаторах, эти трансмиссии имеют муфту, которая включает и отключает мощность от двигателя к трансмиссии. При «подвешивании» транспортного средства на уклоне сцепление будет работать со статическим ведомым валом, что приведет к его более быстрому износу, чем следовало бы.Поэтому, когда вы едете на подъем, просто держите педаль тормоза.

2. На низких оборотах можно нажать педаль акселератора вниз.

Из-за природы вариаторов, прижимать педаль к металлу, начиная с низких оборотов, совершенно нормально. Автомобиль, его компьютер и трансмиссия будут соответственно настраиваться. Это одна из многих причин, по которым вариатор предпочитают в автомобилях начального уровня и даже в некоторых автомобилях премиум-класса.

3. Пробивая путь в пробках

Особенно на городских улицах Филиппин мы виноваты в том, что медленно пробираемся сквозь пробки.Для новых CVT и E-CVT у них есть преобразователи крутящего момента, которые защищают трансмиссию, поэтому движение в движении — это нормально. При использовании традиционных вариаторов рекомендуется не отклоняться в сторону, потому что это приведет к более быстрому износу сцепления. Из-за этого лучше всего предусмотреть достаточное расстояние для проезда между городской суетой на дороге.

4. Полная остановка при изменении направления

При переключении с привода на задний ход или наоборот необходимо полностью остановиться, чтобы механические части, которые совершают свои движения для выполнения задачи, не были повреждены в процессе.Несмотря на то, что вариатор выдерживает нагрузку, старательное переключение передач продлит срок его службы.

5. Не роняйте машину нейтрально

Поскольку все больше и больше спортивных автомобилей используют вариаторы, возникает соблазн запускать эти автомобили, подавая мощность на нейтраль, а затем быстро переключаясь на движение. Это создает проблему. При вращении в нейтральном состоянии валы двигателя будут вращаться, а валы трансмиссии останутся неподвижными. Когда он переключается с нейтрали на движение, на такие части трансмиссии, как гидротрансформатор, ленты и муфты, оказывается так много мощности, за которую нужно ухватиться.Поэтому, когда детали, предназначенные для переключения передач, обрабатываются для управления запуском, они изнашиваются быстрее, чем следовало бы.

Современные технологии предусматривают меры безопасности, которые защищают детали автомобиля, чтобы максимально повысить их надежность, но знание этих мер предосторожности и их применение гарантирует, что мы сохраним наши бесступенчатые трансмиссии как можно дольше в исправном состоянии.

Ременная бесступенчатая трансмиссия с независимым регулированием радиуса

Описание

Блок бесступенчатой ​​трансмиссии реализует прижимной ремень бесступенчатой ​​трансмиссии (CVT) с независимый контроль радиусов.Используйте блок для проектирования систем управления, согласование трансмиссии и исследования экономии топлива. Вы можете настроить блок для внутреннего или внешнего управления:

В таблице приведены кинематические данные шкива, редукции, и динамические расчеты, выполненные с помощью Continuously Variable Блок трансмиссии.

Расчет	Шкив Кинематика	Реверс и финал Снижение скорости	Dynamics
Конечное передаточное отношение угловой скорости	✓	✓	✓
Крутящий момент ремня, приложенный к вторичному и первичному шкивам			✓
Приложенный крутящий момент к вторичному и первичному шкивам		✓
Угловая скорость вторичного и первичного шкивов	✓	✓	✓
Геометрия ремня и шкива	✓
Линейная скорость ремня			✓
Угол охвата вторичного и первичного шкивов	✓
Радиусы первичного и вторичного шкивов	✓

На рисунке показан вариатор вариатора. r с двумя конфигурациями.В первая конфигурация, иллюстрирующая снижение скорости, вариатор настроен на уменьшение радиуса первичного шкива и увеличение вторичного радиус шкива. Во второй конфигурации, которая иллюстрирует перегрузку, вариатор настроен на увеличение радиуса первичного шкива и уменьшение радиус вторичного шкива.

Кинематика шкива

Используя физические размеры системы, блок вычисляет первичное и вторичное положения вариатора, которые соответствуют шкиву запрос соотношения.

Рисунок и уравнения суммируют геометрические зависимости.

Cdist = rpmax + rgap + rsec_maxL0 = f (rpmax, rsmax, rpmin, rsmin, Cdist) ratiocommand = f (ratiorequest, ratiomax, ratiomin) rpri = f (r0, ratiocommand, Cdist) rsec = focistm (r0) ) xpri = f (r0, rpri, θwedge) xsec = f (r0, rsec, θwedge)

Эти переменные используются в уравнениях.

70 L _o Длина ремня

передаточное число запрос	запрос передаточного числа шкива
передаточное отношение команда	команда передаточного числа шкива, основанная на запросе и физическом ограничения
r зазор	Зазор между шкивами вариатора
C dist	Расстояние между центрами шкивов вариатора
об / мин макс.	Максимальный радиус первичного шкива вариатора
rs max	Максимальный радиус вторичного шкива вариатора
об / мин мин	Минимальный первичный шкив вариатора радиус
rs мин	Минимальный радиус вторичного шкива вариатора
r o	Начальные радиусы шкива с передаточным числом 1
Начальная длина ремня, определяемая спецификацией вариатора
x pri	Смещение первичного шкива вариатора в результате запрос контроллера
x сек	Смещение вторичного шкива вариатора в результате запрос контроллера
r pri	Радиус первичного шкива вариатора, полученный от контроллера запрос
r сек	Радиус вторичного шкива вариатора, полученный от контроллера запрос
Θ клин	Угол клина вариатора
Φ	Угол контакта ремня с шкивом
L	966 9 в результате положения вариатора

Обратное и конечное снижение скорости

Входной вал вариатора соединяется с планетарной зубчатой ​​передачей, которая приводит в движение первичный шкив.Направление переключения определяет входную передачу инерция, КПД и передаточное число. Направление сдвига — это отфильтрованный Командированное направление:

Для движения вперед (Dirshift = 1):

Для обратного хода (Диршифт = -1):

Ni = −Nrevηi = ηrevJi = Jrev

Передаточное число и КПД определяют первичный ведущий вал. частота вращения и крутящий момент, приложенные к первичному шкиву:

Блок снижает частоту вращения вторичного шкива и прилагаемый крутящий момент. с фиксированным передаточным числом.

Tapp_sec = ToηoNoωo = ωsecNo

Конечное передаточное число без проскальзывания определяется по формуле:

Nfinal = ωiωo = NiNorsecrpri

Эти переменные используются в уравнениях.

Направление переключения используется для определения планетарной инерции, КПД, и передаточное число

T

N i	Передаточное число входной планетарной передачи
Dir	CVT Команда направления
0 Dir
τ с	Постоянная времени переключения направления
η fwd , η об.	КПД переднего и заднего хода, соответственно
J передний , J об.	Инерция переднего и заднего хода, соответственно
N об.	Передаточное число заднего хода
	app_pri , T app_sec	Крутящий момент, приложенный к первичному и вторичному шкивам, соответственно
T i	Крутящий момент ведущего вала
ω , ω o	Вход и выход частота вращения ведущего вала соответственно
ω pri , ω сек	Скорость первичного и вторичного шкива соответственно
N конечная	Всего нет передаточное число

Dynamics

Максимальный крутящий момент, который может передавать CVT, зависит от трение между шкивами и ремнем.Согласно прогнозу предела привода трения металлического клинового ремня , момент трения определяется как:

Tfric (rp, μ) = 2μFaxrpcos (ϑwedge)

Без макропробуксовки тангенциальное ускорение шкива считается равным ускорению ремня. Как только крутящий момент достигает предел статического трения, ремень начинает проскальзывать, а шкив и ускорение ремня независимы. Во время скольжения передаваемый крутящий момент ремнем является функцией кинетического коэффициента трения.В течение переход от условий скольжения к условиям противоскольжения, ленточный и тангенциальный скорости шкивов равны.

Блок реализует эти уравнения для четырех различных скольжений. условия.

Состояние	Уравнения
Ремень проскальзывает на вторичном и первичном шкивах	(Jpri + Ji) ω˙pri = Tapp_pri-TBoP_pri-bpriωpriJsecω˙sec = Tapp_sec-TBoP_sec-bsecωsecmbv˙b = TBoP_prirpri + TBoP_secrsec-bbvbrpriωpri ≠ vbrsecωsec ≠ vb
Ремень проскальзывает только на первичном шкиве	(Jpri + Ji) ω˙pri = Tapp_pri-TBoP_pri-bpriωpri (mb + Jsecr2sec) v˙b = TBoP_prirpri + TBoP_secrsec- (bb + bsecr2sec) vbωsec = vbrsecrpriωpri ≠ vbTBoP_priric (rbTBoP_priric) ) | TBoP_sec |
Ремень проскальзывает только на вторичном шкиве	(mb + Jpri + Jir2pri) v˙b = Tapp_prirpri + TBoP_secrsec- (bb + bprir2pri) vbJsecω˙b = Tapp_sec + TBoP_sec-bsecωsecωpri = vbrprirsecωsec ≠ vbTBoP_sec = sgn (rsecωfpri) |
Ремень не скользит	(mb + Jsecr2sec + Jpri + Jir2pri) v˙b = Tapp_prirpri + Tapp_secrsec- (bb + bsecr2sec + bprir2pri) vbωpri = vbrpriωsec = vbrsec | TBoP_pri |
Направление скольжения	PriSlipDir = {0rpriωpri = vb1rpriωpri> vb − 1rpriωpri vb − 1rsecωsec

Эти переменные используются в уравнениях.

T BoP_pri , T BoP_sec	Крутящий момент ремня, действующий на первичный и вторичный шкивы, соответственно
T app_pri , T app_sec	Крутящий момент, приложенный к первичному и вторичному шкивам, соответственно
J pri , J сек	Шкив первичного и вторичного вращения, вращающийся инерции, соответственно
b pri , b sec	Вязкая вращательная способность первичного и вторичного шкивов демпфирование, соответственно
F ax	Усилие зажима шкива
μ	Коэффициент трения
μ кин 7, статический μ	Коэффициент кинетического и статического трения
v b , а b	Линейная скорость и ускорение ремня, соответственно
м b	Общая масса ремня
r pri , r sec	Радиусы первичного и вторичного шкивов соответственно
Φ обертка 900	Угол намотки ремня к точке контакта шкива
Φ wrap_pri , Φ wrap_sec	Углы намотки первичного и вторичного шкивов, соответственно

Учет мощности

Для учета мощности блок реализует эти уравнения.

55

PwrTrnsfrd - Мощность, передаваемая между блоками

PwrStored - Скорость изменения накопленной энергии

Сигнал шины			Описание	Переменная	Уравнения
PwrInfo
	PwrEng	Мощность двигателя	P eng	ωiTi
	PwrDiffrntl 968	Дифференциальная мощность	ωoTo
	PwrNotTrnsfrd - Мощность, пересекающая блок пограничная, но не переданная	PwrBltLoss	Потери мощности при проскальзывании ремня	P bltloss	(Jin + Jpri) ω˙priωpri + Jsecω˙secωsec + mbv˙bvb + bappvsecpri2 + bappvsecpri2 + bappvsecpri2 + bappvsecpri2 + bappvsecpri2 + bappvsecpri2 + bappvsecpri2 + bappvsecpri2 + bappvsecpri2 + bappvsecpri2 + bappvsecpri2 + bappvsecpri2 Tappsecωsec
		PwrGearInLoss	Входная механическая мощность планетарной передачи потеря	P grinloss	- | ωiTi − Τapp_priωpri |
		PwrGearOutLoss	Механическая мощность редуктора выходной шестерни потеря	P потеря раствора	- | ωoTo − Τapp_secωsec |
		PwrDampLoss	Потери на механическое демпфирование	P damploss	−bpriωpri2 − bsecωsec2 −65bvb70 9007	PwrStoredTrans	Скорость изменения кинетической энергии вращения	P str	(Jin + Jpri) ω˙priωpri + Jsecω6secωsec + mbv˙bvb В уравнениях используются эти переменные. T app_pri , T app_sec Крутящий момент, приложенный к первичному и вторичному шкивам, соответственно T i , T o Крутящий момент ведущего вала на входе и выходе, соответственно J pri , Дж сек Первичный и вторичный шкив инерции вращения, соответственно b pri , b сек Вращение первичного и вторичного шкивов вязкое демпфирование соответственно ω при , ω сек Скорость первичного и вторичного шкивов, соответственно ω i , ω o Скорость входного и выходного приводного вала, соответственно v b , а b Линейная скорость и ускорение ремня, соответственно r pri , r сек Радиусы первичного и вторичного шкивов, соответственно Ссылки [1] Амбекар, Ашок Г. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
