Автор Владислав Никитович На чтение 4 мин

Содержание

  1. Как установить
  2. Как подключить
  3. Динамики
  4. Сабвуфер
  5. Антенна
  6. Как проверить подключение

Первичным элементом доработки автомобилей ВАЗ является монтаж акустической системы и громкоговорителей. Установка магнитолы на ВАЗ-2107 производится в несколько мест, расположенных в панели приборов. Имеется возможность использования дополнительного низкочастотного динамика, усилителей или разнесенной акустики. Список устройств зависит от пожеланий и материальных возможностей владельца машины.

Как установить

На модели 2107 имеется 2 места, пригодных для монтажа головного акустического устройства размером 1DIN. Магнитолу можно установить в стандартное место на центральной консоли, также допустимо поставить оборудование вместо центральных дефлекторов. При первом варианте монтажа требуется подрезка посадочного гнезда до требуемого размера.

Второй вариант обеспечивает снижение нагрева корпуса проигрывателя горячим отопителем салона, обеспечивается комфортное управление функциями. Но при этом ухудшается вентиляция и возникает риск нагрева головного устройства прямыми солнечными лучами.

На ВАЗ-2106 единственным местом для монтажа является центральная консоль, которую требуется подрезать под стандартный размер 1DIN. Головное устройство крепится при помощи металлической шахты, которая размещена в панели приборов. Схема фиксации шахты одинаковая для ВАЗ-2106 и 2107 — при помощи отогнутых язычков.

Возможен монтаж оборудования стандарта 2DIN, которое располагается в перчаточном ящике.

Для фиксации устройства требуется изготовление корпуса, управление осуществляется выносным проводным пультом или по радиоканалу. Допускается монтаж головного оборудования в ногах переднего пассажира, но подобная схема используется редко из-за риска повреждения магнитолы.

Как подключить

Корректное подключение магнитолы на ВАЗ-2107 и любой другой машине осуществляется через контактную группу замка зажигания. В этом случае при изъятии ключа подача питания на оборудование прекращается, сохраняется только подпитка блока памяти, которая производится от батареи.

На карбюраторных машинах требуется доработать контактную группу:

  1. Разобрать пластиковый кожух рулевой колонки.
  2. Снять штекер с замка зажигания и отвернуть 2 крепежных винта.
  3. Демонтировать замок с колонки при помощи сжатия фиксатора тонким предметом (при вставленном и повернутом в позицию 0 ключе).
  4. Снять контактную группу, которую требуется доработать путем припаивания дополнительного элемента.
  5. Собрать замок и установить детали на штатные места.

Доработанный подобным образом замок получает позицию АСС вместо 0, которая используется для работы головного устройства на парковке. В схему подключения магнитофона вводится дополнительный предохранитель, предохраняющий цепи от перегрузки. Коммутация с кабелями динамиков производится через переходник.

Динамики

В машине 2107 имеются штатные места установки фронтальной акустики, расположенные в углах панели приборов. При установке колонок в дверных картах необходимо прорезать отверстия в деталях, диффузоры и магниты громкоговорителей размещают в штатных выемках, имеющихся на внутренней металлической части двери. Требуется правильно вывести акустические кабели, для этого используется специальная переходная втулка, размещенная между торцом двери и стойкой. Элемент предохраняет жгут от заломов и повреждений.

Для улучшенного воспроизведения музыки устанавливается тыловая пара громкоговорителей, которые расположены на полке за спинкой заднего сидения. Для монтажа деталей требуется подрезка металлической панели, кабели проводятся под обшивкой пола.

Подключить магнитолу на ВАЗ-2106 можно только к громкоговорителям, расположенным в передних дверях и на задней полке. В панели приборов место для установки динамиков не предусмотрено (кроме центрального репродуктора овальной формы, который в эпоху СССР монтировался в консоли).

Сабвуфер

Низкочастотный динамик на ВАЗ-2107 устанавливается в багажнике. Для присоединения в автомобиле используются отдельные акустические кабели, выведенные к головному устройству или дополнительному усилителю. При использовании активного устройства, подключаемого к бортовой сети, в цепи питания требуется разместить защитный предохранитель.

Антенна

Антенна на ВАЗ-2106 или 2107 устанавливается на крыше или крышке багажника, возможно применение устройства активного типа, закрепленного на ветровом стекле. Узел подсоединяют к автомагнитоле в ВАЗ-2107 или 2106 при помощи штатного штекера или переходника.

Как проверить подключение

Для проверки корректности соединения кабелей следует выключить зажигание и измерить ток утечки, который не должен превышать 30 мА. Дополнительным тестом станет включение оборудования в режим повышенной громкости, при этом не должно происходить самопроизвольного отключения компонентов.

  • Как подключить магнитолу Мистери
  • Подключение магнитолы Форд Фокус 2
  • Подключение магнитолы ВАЗ 2109
  • Как подключить магнитолу к аккумулятору
  • Какое масло заливать в ВАЗ 2107

ВАЗ

Подключение магнитолы ваз 2107 через замок зажигания

Самостоятельная установка акустического оборудования является распространенным методом доработки автомобилей российского и импортного производства. При этом пользователю требуется знать, как подключить магнитолу к замку зажигания, поскольку ошибочная коммутация приводит к ускоренному разряду аккумулятора и повреждениям бортовой сети автомобиля. Если новый проигрыватель устанавливается взамен штатного, то рекомендуется сохранить заводскую цепь подключения. Подключение магнитолы через замок зажигания обеспечивает работу головного устройства при повороте ключа в полицию ACC или в положение активации зажигания. После удаления ключа из замка питание усилителя автоматически отключается, сохраняется только подача напряжения от батареи для поддержки памяти магнитолы.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как подключить магнитолу к замку зажигания чтобы она работала когда он выключен
  • Как подключить автомагнитолу Ваз 2110 своими руками. Схема подключения автомагнитолы
  • установка магнитолы ваз 2114
  • Как подключить магнитолу на ваз
  • Как подключить магнитолу через замок зажигания.
  • Как подключить магнитолу

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Установка магнитолы ВАЗ 2107

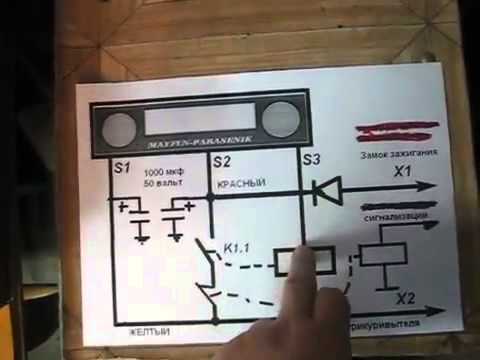

Как подключить магнитолу к замку зажигания чтобы она работала когда он выключен


При стандартном подключении магнитолы от замка зажигания и аккумулятора провода постоянно под напряжением. При этом некоторые магнитолы садят акуум если не снять панель. С аккуумулятором у меня лично проблем не было, но все же я захотел уйти от жигулевского подключения. Нашел несколько статей подключения, схемы, прикупил одолжил необходимое и принялся воротить. Два дня ушло на подключение вот по этому способу. У меня эта схема не работала. Полный размер Первые ошибки.

Не знаю как у Upek89 получились все показанные в видеообзоре функции, но у меня магнитола включалась при включении зажигания и выключаласть при выкл. Я не электрик, но по его схеме видел, что она не рабочая… если кто разбирается в электросхемах подкорректируйте меня, если я не прав. Полный размер Диод советского пр-ва.

Как сделал я: — переподключил дворники и отопитель по этому способу , только у меня ножевые предохранители.

Поэтому все подключал соответственно своему блоку предохранителей. Полный размер Верх. Полный размер Низ. Вместо верхнего 5-ти контактного реле можно применить 4-х контактное это из опыта и совета Олега Ушакова. Собрал все ровно за два дня, и это от того что не внимательный и 3 раза переделывал. Изготовил вот такой «четвертник». Полный размер. Когда все собрал — работает, но когда глушишь двигатель — он не глушиться цепь замыкается в обратном порядке через магнитолу… выключил магнитолу — глушиться двигатель.

Мое подключение. Даю ссылки на оба БЖ, читайте и комментируйте. Здесь сделал несколько ошибок по неопытности и халатности. Следите за схемой внимательно… Так как я спешил, то не стал подключать центральный замок кратковременный минус при постановке на охрану , по этому протестировал просто замкнув на корпус, магнитола отключилась!

Работало все идеально, пока я не выключил магнитолу с кнопки… после этого она перестала отключаться автоматически после отключения зажигания… Как оказалось это сработала «память магнитолы» — как отключается — так и включается… я этого не знал и снова советом помог Олег Стелс-КР. Всем моим ошибкам способствовала случайная комбинация цифр на одометре. Полный размер Сейчас все работает, меня радует проделанная работа.

Мой автомобиль по функции стал ближе на пути к иномарке ; Всем кто прочитал внимательно, желаю новых клемм, обжимку, термоусадку изоленту и новых мягких проводов! Без этого дурной голове и свободным рукам будет не легко исполнять желание хозяина. Нет, не сбиваются, так как желтый провод запитан на постоянный плюс от аккуума… я забыл написать, что бросил желтый с магнитолы на коричневый на замке зажигания, он идет от генератора.

Пфффф, мои хорошие,. Раскрошить блок предохранителей впервые на элтэхэ во это был кошмар а это просто класное времяпровождение;. Купить машину на Дроме. Culman был 2 дня назад. Далее Когда не хватает галогена, водитель чешет репу…. Зарегистрироваться или войти:. Это ты заморочился а проще это просто впаять сопротивлении. Совсем другой «минус». Ну ты заморочился. BrajanOconor Пфффф, мои хорошие,. Не знаю что такое «раскрошить», но контакты на релюхе я заерзал.

BrajanOconor Ну ты заморочился. Сделал с меня электрика Я так, около всяческих наук. Доктор летающих кораблей. Типа того. Доктор околоелектрических наук.

И всех электроносителей. Слишком мудрено, да и не оправдано сложно.


Как подключить автомагнитолу Ваз 2110 своими руками. Схема подключения автомагнитолы

Предыдущая тема :: Следующая тема. Добавлено: 18 Февраля Добавлено: 19 Февраля Добавлено: 22 Февраля Добавлено: 23 Февраля Добавлено: 24 Февраля Информация по размещению рекламы.

Метод, как подключить магнитолу на ВАЗ Что может быть лучше для подключения ГУ идет от замка зажигания: при повороте ключа.

установка магнитолы ваз 2114

Если вы настоящий автолюбитель, то машина является для вас не только способом быстрого перемещения из точки A в точку B, но и вторым домом, где всегда приятно находиться. Одной из причин, которая заставляет молодых людей кататься по городу без какой-либо определенной цели или точки назначения, является музыка. Просто кататься по дорогам ночного города, наслаждаясь звуками любимой музыки вполне обыденное дело для тех, у кого в машине установлена действительно качественная звуковая система. Не беда, если вы такой же любитель качественной музыки, но бюджет на покупку и установку автомагнитолы не слишком большой. В этой статье вы узнаете, как правильно подключить автомагнитолу в своем автомобиле без помощи специализированных сервисов. На сегодняшний день проблема выбора автомагнитолы не кажется такой большой задачей, как несколько лет назад. В последние годы появилось огромное множество достойных компаний, которые предлагают действительно качественные магнитолы за приемлемую цену. Подобрать интересный вариант в соотношение цена-качество действительно не проблема, поэтому единственный вопрос, который остается решить, какая именно автомагнитола будет стоять в вашем автомобиле.

Как подключить магнитолу на ваз

Switch to English регистрация. Телефон или email. Чужой компьютер. ВАЗ semerkainfo. Была ли тема полезной?

При стандартном подключении магнитолы от замка зажигания и аккумулятора провода постоянно под напряжением. При этом некоторые магнитолы садят акуум если не снять панель.

Как подключить магнитолу через замок зажигания.

Учитывая возраст, музыка в ВАЗ уже никуда не годится. Езда за рулем, особенно на дальние расстояния, без музыкального сопровождения или новостей скучна. Если в машине нет магнитолы, это легко можно исправить. Разберем подробно, как подключить магнитолу в машине ВАЗ В нашем случае были приобретены для установки магнитолы своими руками следующие компоненты:— Pioneer DEHUB в качестве головного устройства— Передние динамики — Auditor rip C— Тыловые динамики — Auditor rip C— Акустическая полка на тыл и коаксиальные кольца под фронт— Кабель силовой 8 Ga, метра полтора— Провода акустические 18 метров — Предохранитель на 15А, реле 30А, кнопка и ICO разъем. Сперва определимся, куда и как установить колонки в ВАЗ

Как подключить магнитолу

Перейти к содержимому.

Вы в настоящее время у вас деактивирован JavaScript. Некоторые функции системы работать не будут. Пожалуйста, активируйте JavaScript для использования всех возможностей системы. Опубликовано 29 Июнь —

Магнитола требует 12 В постоянно на одну клемму, и 12 с ключа зажигания, ну, это наверное стандартно. Вопрос в следующем: Где.

Установил магнитолу в Ваз Генератор звука VictorKostyk. Как быстро подключить автомагнитолу Pioneer LaurelStrong. Правильное подключение магнитолы AutoAndElectronics. Правильное подключение магнитолы в автомобиле, не сажает аккумулятор, не сбиваются настройки, не выключается при высокой громкости или..

Что может быть лучше усовершенствованного автомобиля? Только усовершенствованный еще более. В большинстве случаев модификации с целью улучшения потребительских свойств машины автолюбители начинают с установки либо улучшения акустики. Если идет речь о обычной модели, то подключение системы акустики непредставляет большой трудности для самостоятельного воплощения.

Редчайший шофер обходится без музыки в салоне. Зависимо от предпочтений обладателя, система может быть обычный либо накрученной.

Помощь — Поиск — Пользователи — Календарь.

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками. Но если соединение проводов вместе не привело к срабатыванию стартера или он включился не с первого раза — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле перед этим авто ставим на нейтраль и задействуем ручник. При замыкании стартер должен начать бодро крутить.

Всем привет. Хотелось бы поговорить о музыке, точнее о ее установке в автомобиле. В иномарках ее устанавливают так, чтоб она работала через замок зажигания, то есть ключ есть — музыка играет, ключ высунешь — не играет. Это не совсем удобно.


Монтаж автомагнитолы ваз своими руками

Установка магнитолы в Ваз

Сегодня на рынке можно найти практически любое головное устройство АС. Разные цены, разные потребности и наконец, автомагнитола приобретается.
Практическая каждая из них сегодня оснащена радиоприемником и способна читать диски любого формата. И если выбор головного устройства для многих не проблема, то монтаж автомагнитолы Ваз или другого автомобиля становится настоящей проблемой.
В нашей статье мы рассмотрим, как подключаются автомагнитолы. Установка на ваз 2107 или другую модель должна пройти легко и быстро, если изучить все, что будет представлено ниже.

Установка автомагнитолы на Ваз 2107

Начнем мы наше повествование с самого простого способа установки автомагнитолы. Такой подход полностью оправдан, ведь невозможно научиться сразу сложным вариантам монтажа и идти нужно от простого.
Прежде чем покупать дорогое оборудование, следует определиться с выбором установщика. Если намеревается проведение такой операции самостоятельными силами, то нужно знать много секретов.
Напротив, недорогое устройство очень просто подключить и тратиться на услуги специалиста вовсе не обязательно. Итак, из чего состоит обычная акустическая система?
Конечно же, главную роль здесь занимает автомагнитола, монтажом которой мы и займемся. Но не стоит забывать и о четырех стандартных динамиках, которые идут в комплекте. От головного устройства к ним нужно будет соединить провода.

Примечание. Все компоненты АС устанавливаются только в места, предназначенные заранее автопроизводителем. Делается это не только ради простоты, но и во избежание короткого замыкания.

Начало процесса установки

Как подключить автомагнитолу на ваз 2106

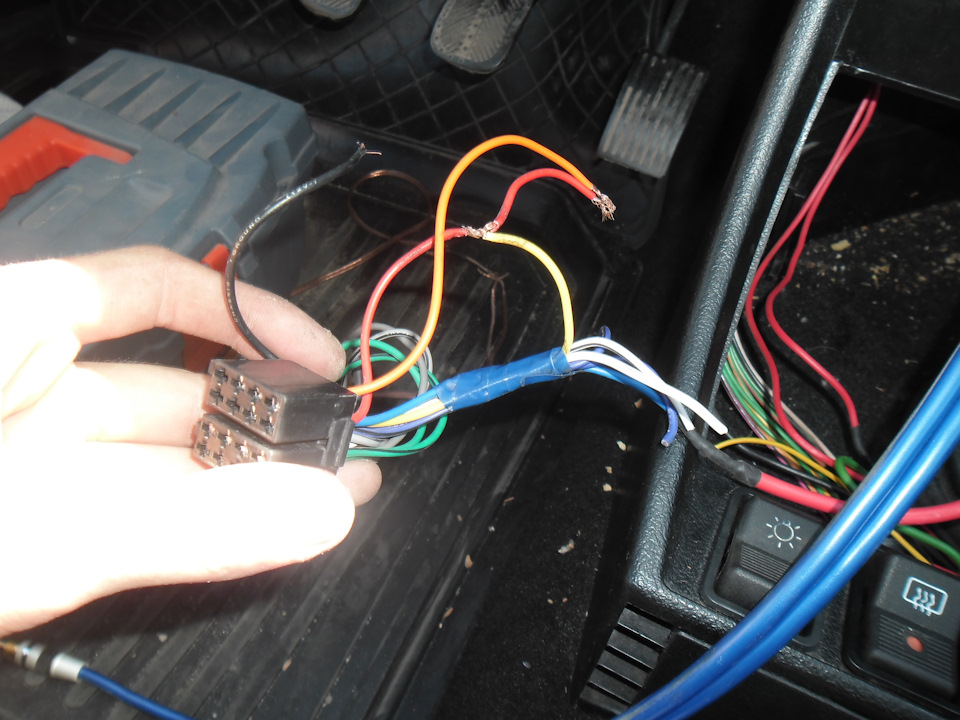

В первую очередь, следует проверить провода колодки питания, на каждом из которых должно быть написано его предназначение.
Провод просто может быть выкрашен в определенный цвет:

  • Красный цвет провода будет означать кабель, подразумевающие питание в плюс 12 В при включенном зажигании.
  • Желтый будет означать постоянное питание.
  • Синий провод – питание, идущее на антенну.
  • Оранжевый провод предназначен для управления подсветкой.
  • Черный провод – всегда минусовой.

Рассмотрим установку головного устройства, которое кроме проигрывания компакт-дисков, наделено еще и радиоприемником:

  • Изучаем колодку для подключения динамиков(см.Как выбрать динамики для автомагнитолы своими силами). Она состоит из 8-ми штекеров. На каждый динамик идет по два штекера. Получается – 4 динамика х 2 = 8.

Примечание. Динамики можно установить следующим образом: два в передние двери, два на заднюю полку.

  • Изучаем колодку питания проигрывателя, которая состоит и 5-ти штекеров.

Примечание. Это вовсе не означает, что всегда так и должно быть. Существуют разные колодки питания, и они могут иметь разное количество штекеров: 5, 8 и т. д.

Как установить автомагнитолу на ваз 2107

Колодки для подключения динамиков и питания являются традиционными. Другими словами, для них (штекеров) предусмотрено заданное назначение.
В нашем случае подразумевается, что в комплекте с автомагнитолой идут эти колодки и покупать их по отдельности не нужно:

  • Приобретаем специальные соединители, которые очень важны при подключении автомагнитолы. Такие составляющие априори исключают необходимость использования пайки.
    Данные компоненты предназначаются для соединения дополнительного провода с проводкой автомобиля. Обычно, соединитель имеет два канала: основной провод идет в сквозное отверстие, а дополнительный – в глухое.

Примечание. В контактной части соединителя имеются две прорези для зажима жил, по которым идет ток.

  • Что касается места врезки в стандартную проводку, то найти его можно по схеме электрических соединителей.
  • После того, как врезали в проводку автомобиля соединитель, нужно проверить напряжение плюс 12 В и массу.
    Делается это на соответствующих контактах колодки. Используем простейший пробник – автомобильную лампочку на 12 В с двумя подключенными проводами или специальный.

Пробник

  • Объединяем колодки проводов для усилителя (которые не были или не будут использованы при установке) изоляционной лентой.

Примечание. Жгут проводов – своеобразная колодка, должна получиться таким образом, чтобы провода для подключения проигрывателя были вытянуты оттуда без излишнего натяжения.

  • Теперь надо через специальные салазки головного устройства продеть жгут проводов, предназначеных для проигрывателя и антенны.
  • Салазки вставляем в гнездо консоли панели приборов.

Совет. Салазки должны быть установлены без какого-либо перекоса. Так, наружная отбортовка салазок обязательно должна прилегать к кромкам гнезда проигрывателя плотно.

  • Берем подходящую отвертку и отгибаем установочные усы салазок. Убеждаемся в том, что они салазки надежно сидят в гнезде и не шатаются.

Как подключить автомагнитолу на Ваз 2101

  • Пока не спешим устанавливать автомагнитолу, а еще раз проверяем самодельным пробником напряжение и массу на нужных контактах колодки питания.
  • Кабель антенны подсоединяем к магнитоле.
  • Подсоединяем также и остальные провода.
  • Магнитолу вставляем в гнездо панели приборов.

Схема подключения автомагнитолы Ваз 2105

Примечание. Чтобы без проблем извлечь магнитолу из салазок, в установочном комплекте имеются два съемника. Они устанавливаются с обеих сторон в зазоры, которые остаются между стенками проигрывателя и салазок. Достаточно просто потянуть эти самые съемники, чтобы вынуть магнитолу.

  • Ставим облицовку панели автомагнитолы.
  • Ставим саму панель.
  • Проверяем работоспособность всей системы.

Схема подключения автомагнитолы на ваз 2105

Совет. Рекомендуется защитить места присоединения проводов магнитолы изоляцией. Использовать можно разноцветную ленту.

На этом операция по установке магнитолы своими руками можно считать законченной. Не помешает воспользоваться и другими пошаговыми инструкциями.
Кроме того, важно в процессе работы смотреть фото и видео – материалы. Априори цена самостоятельной установки порадует каждого, ведь по сравнению она будет в несколько раз ниже той, которую придется платить специалистам.
